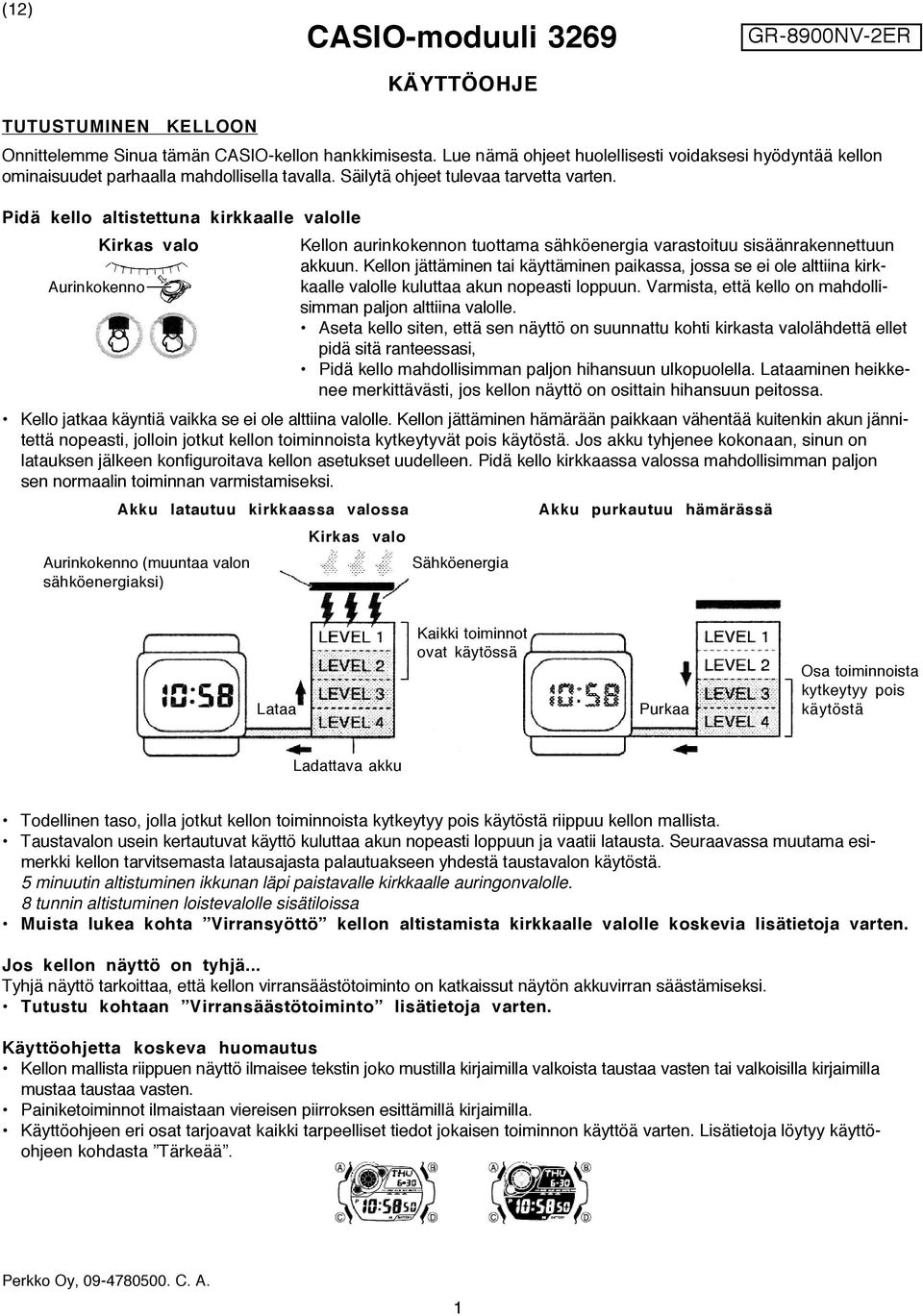

1 CASIO-moduuli 3269 KÄYTTÖOHJE GR-8900NV-2ER TUTUSTUMINEN KELLOON Onnittelemme Sinua tämän CASIO-kellon hankkimisesta. Lue nämä ohjeet huolellisesti voidaksesi hyödyntää kellon ominaisuudet parhaalla mahdollisella tavalla. Säilytä ohjeet tulevaa tarvetta varten. Pidä kello altistettuna kirkkaalle valolle Aurinkokenno Kirkas valo Kellon aurinkokennon tuottama sähköenergia varastoituu sisäänrakennettuun akkuun. Kellon jättäminen tai käyttäminen paikassa, jossa se ei ole alttiina kirkkaalle valolle kuluttaa akun nopeasti loppuun. Varmista, että kello on mahdollisimman paljon alttiina valolle. Aseta kello siten, että sen näyttö on suunnattu kohti kirkasta valolähdettä ellet pidä sitä ranteessasi, Pidä kello mahdollisimman paljon hihansuun ulkopuolella. Lataaminen heikkenee merkittävästi, jos kellon näyttö on osittain hihansuun peitossa. Kello jatkaa käyntiä vaikka se ei ole alttiina valolle. Kellon jättäminen hämärään paikkaan vähentää kuitenkin akun jännitettä nopeasti, jolloin jotkut kellon toiminnoista kytkeytyvät pois käytöstä. Jos akku tyhjenee kokonaan, sinun on latauksen jälkeen konfiguroitava kellon asetukset uudelleen. Pidä kello kirkkaassa valossa mahdollisimman paljon sen normaalin toiminnan varmistamiseksi. Akku latautuu kirkkaassa valossa Aurinkokenno (muuntaa valon sähköenergiaksi) Kirkas valo Sähköenergia Akku purkautuu hämärässä Kaikki toiminnot ovat käytössä Osa toiminnoista kytkeytyy pois Lataa Purkaa käytöstä Ladattava akku Todellinen taso, jolla jotkut kellon toiminnoista kytkeytyy pois käytöstä riippuu kellon mallista. Taustavalon usein kertautuvat käyttö kuluttaa akun nopeasti loppuun ja vaatii latausta. Seuraavassa muutama esimerkki kellon tarvitsemasta latausajasta palautuakseen yhdestä taustavalon käytöstä. 5 minuutin altistuminen ikkunan läpi paistavalle kirkkaalle auringonvalolle. 8 tunnin altistuminen loistevalolle sisätiloissa Muista lukea kohta Virransyöttö kellon altistamista kirkkaalle valolle koskevia lisätietoja varten. Jos kellon näyttö on tyhjä... Tyhjä näyttö tarkoittaa, että kellon virransäästötoiminto on katkaissut näytön akkuvirran säästämiseksi. Tutustu kohtaan Virransäästötoiminto lisätietoja varten. Käyttöohjetta koskeva huomautus Kellon mallista riippuen näyttö ilmaisee tekstin joko mustilla kirjaimilla valkoista taustaa vasten tai valkoisilla kirjaimilla mustaa taustaa vasten. Painiketoiminnot ilmaistaan viereisen piirroksen esittämillä kirjaimilla. Käyttöohjeen eri osat tarjoavat kaikki tarpeelliset tiedot jokaisen toiminnon käyttöä varten. Lisätietoja löytyy käyttöohjeen kohdasta Tärkeää. 1

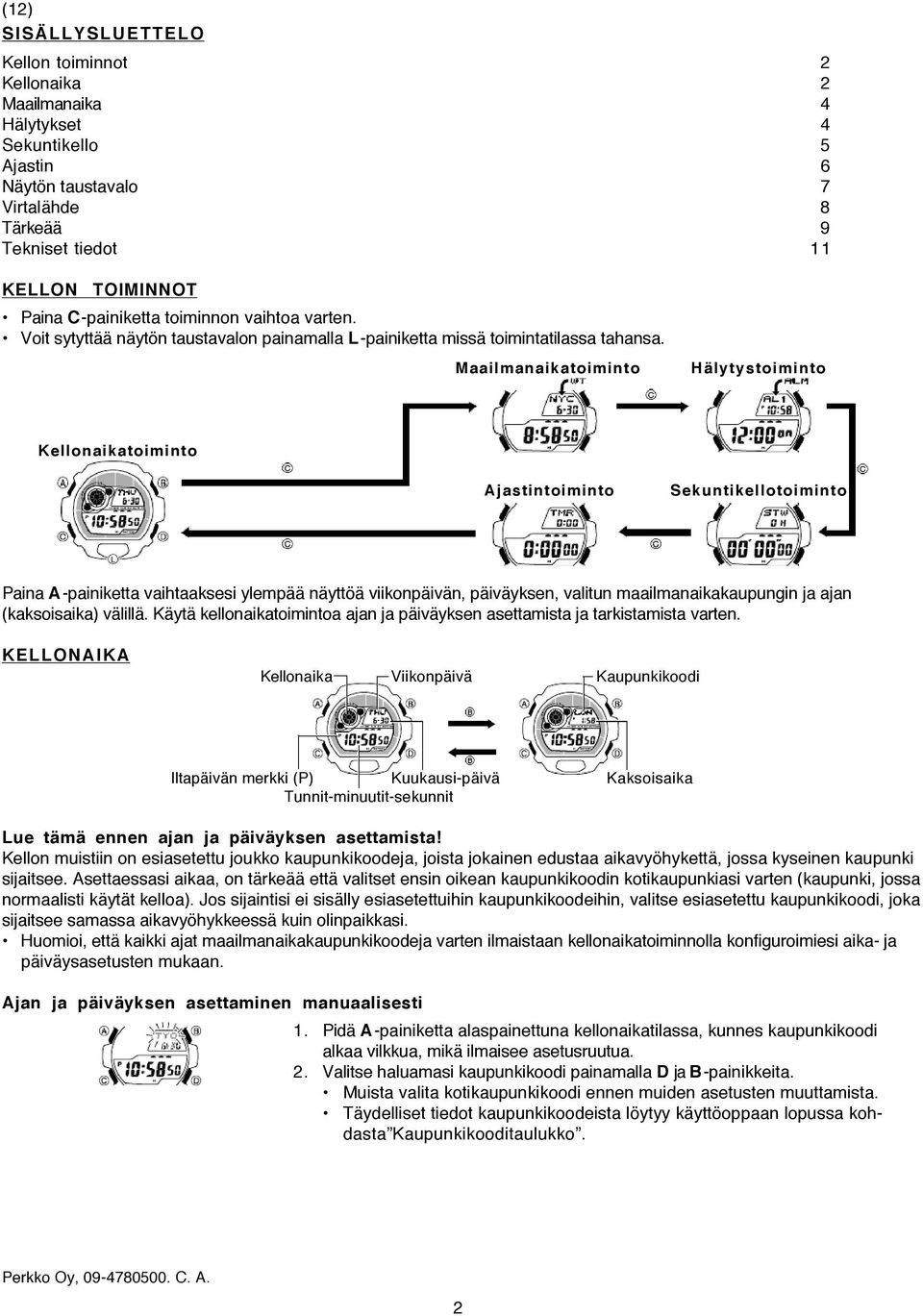

2 SISÄLLYSLUETTELO Kellon toiminnot 2 Kellonaika 2 Maailmanaika 4 Hälytykset 4 Sekuntikello 5 Ajastin 6 Näytön taustavalo 7 Virtalähde 8 Tärkeää 9 Tekniset tiedot 11 KELLON TOIMINNOT Paina C-painiketta toiminnon vaihtoa varten. Voit sytyttää näytön taustavalon painamalla L-painiketta missä toimintatilassa tahansa. Maailmanaikatoiminto Hälytystoiminto Kellonaikatoiminto Ajastintoiminto Sekuntikellotoiminto Paina A-painiketta vaihtaaksesi ylempää näyttöä viikonpäivän, päiväyksen, valitun maailmanaikakaupungin ja ajan (kaksoisaika) välillä. Käytä kellonaikatoimintoa ajan ja päiväyksen asettamista ja tarkistamista varten. KELLONAIKA Kellonaika Viikonpäivä Kaupunkikoodi Iltapäivän merkki (P) Kuukausi-päivä Kaksoisaika Tunnit-minuutit-sekunnit Lue tämä ennen ajan ja päiväyksen asettamista! Kellon muistiin on esiasetettu joukko kaupunkikoodeja, joista jokainen edustaa aikavyöhykettä, jossa kyseinen kaupunki sijaitsee. Asettaessasi aikaa, on tärkeää että valitset ensin oikean kaupunkikoodin kotikaupunkiasi varten (kaupunki, jossa normaalisti käytät kelloa). Jos sijaintisi ei sisälly esiasetettuihin kaupunkikoodeihin, valitse esiasetettu kaupunkikoodi, joka sijaitsee samassa aikavyöhykkeessä kuin olinpaikkasi. Huomioi, että kaikki ajat maailmanaikakaupunkikoodeja varten ilmaistaan kellonaikatoiminnolla konfiguroimiesi aika- ja päiväysasetusten mukaan. Ajan ja päiväyksen asettaminen manuaalisesti 1. Pidä A-painiketta alaspainettuna kellonaikatilassa, kunnes kaupunkikoodi alkaa vilkkua, mikä ilmaisee asetusruutua. 2. Valitse haluamasi kaupunkikoodi painamalla D ja B-painikkeita. Muista valita kotikaupunkikoodi ennen muiden asetusten muuttamista. Täydelliset tiedot kaupunkikoodeista löytyy käyttöoppaan lopussa kohdasta Kaupunkikooditaulukko. 2

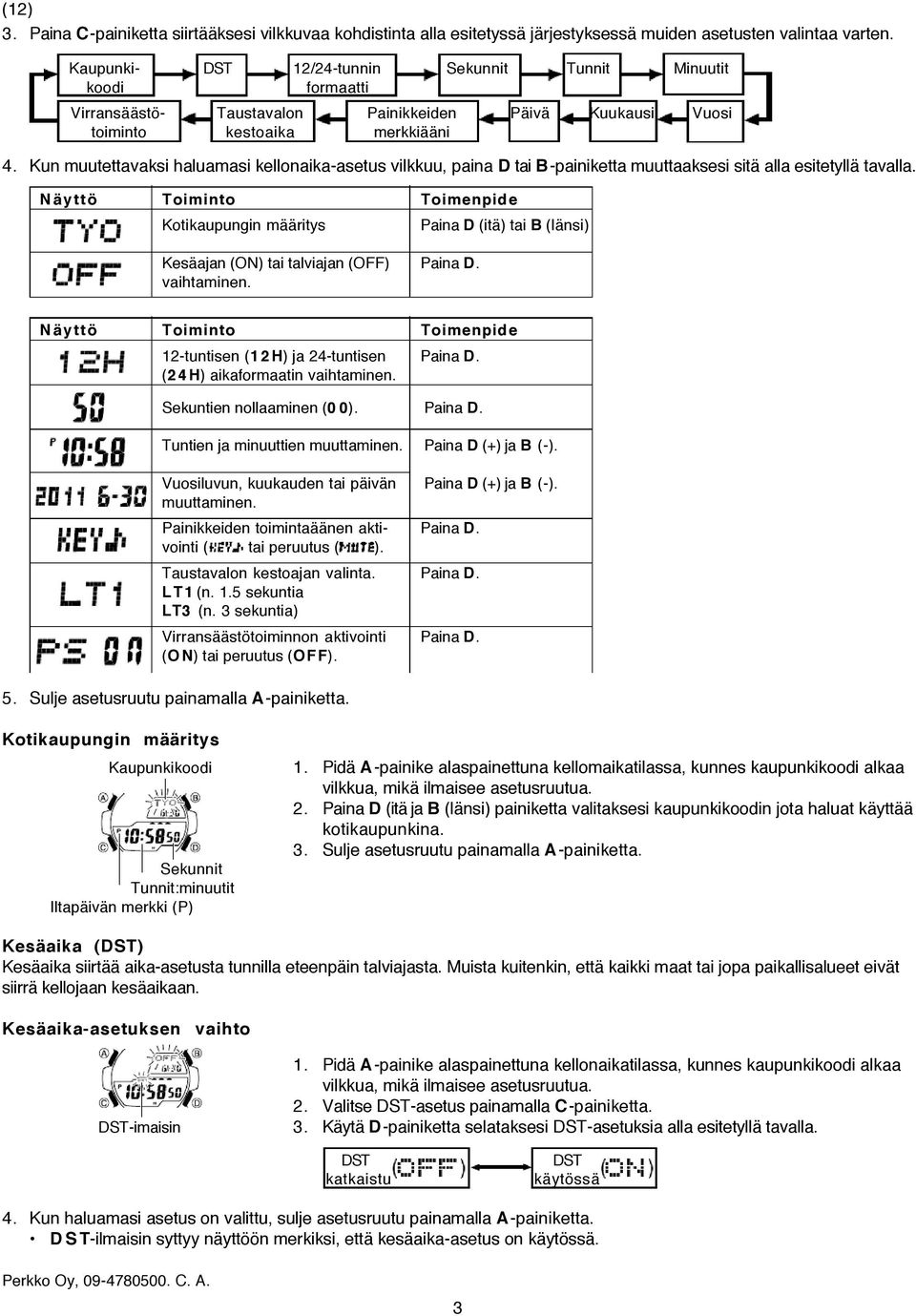

3 3. Paina C-painiketta siirtääksesi vilkkuvaa kohdistinta alla esitetyssä järjestyksessä muiden asetusten valintaa varten. Kaupunki- DST 12/24-tunnin Sekunnit Tunnit Minuutit koodi formaatti Virransäästö- Taustavalon Painikkeiden Päivä Kuukausi Vuosi toiminto kestoaika merkkiääni 4. Kun muutettavaksi haluamasi kellonaika-asetus vilkkuu, paina D tai B-painiketta muuttaaksesi sitä alla esitetyllä tavalla. Näyttö Toiminto Toimenpide Kotikaupungin määritys Kesäajan (ON) tai talviajan (OFF) Paina D. vaihtaminen. Paina D (itä) tai B (länsi) Näyttö Toiminto Toimenpide 5. Sulje asetusruutu painamalla A-painiketta. Kotikaupungin määritys Kaupunkikoodi 1. Pidä A-painike alaspainettuna kellomaikatilassa, kunnes kaupunkikoodi alkaa vilkkua, mikä ilmaisee asetusruutua. 2. Paina D (itä ja B (länsi) painiketta valitaksesi kaupunkikoodin jota haluat käyttää kotikaupunkina. 3. Sulje asetusruutu painamalla A-painiketta. Sekunnit Tunnit:minuutit Iltapäivän merkki (P) Kesäaika (DST) Kesäaika siirtää aika-asetusta tunnilla eteenpäin talviajasta. Muista kuitenkin, että kaikki maat tai jopa paikallisalueet eivät siirrä kellojaan kesäaikaan. Kesäaika-asetuksen vaihto 12-tuntisen (1 2 H) ja 24-tuntisen Paina D. (2 4 H) aikaformaatin vaihtaminen. Sekuntien nollaaminen (0 0). Paina D. Tuntien ja minuuttien muuttaminen. Paina D (+) ja B (-). Vuosiluvun, kuukauden tai päivän Paina D (+) ja B (-). muuttaminen. Painikkeiden toimintaäänen akti- Paina D. vointi ( tai peruutus ( ). Taustavalon kestoajan valinta. Paina D. LT1 (n. 1.5 sekuntia LT3 (n. 3 sekuntia) Virransäästötoiminnon aktivointi Paina D. (O N) tai peruutus (OFF). 1. Pidä A-painike alaspainettuna kellonaikatilassa, kunnes kaupunkikoodi alkaa vilkkua, mikä ilmaisee asetusruutua. 2. Valitse DST-asetus painamalla C-painiketta. DST-imaisin 3. Käytä D-painiketta selataksesi DST-asetuksia alla esitetyllä tavalla. DST katkaistu DST käytössä 4. Kun haluamasi asetus on valittu, sulje asetusruutu painamalla A-painiketta. D S T-ilmaisin syttyy näyttöön merkiksi, että kesäaika-asetus on käytössä. 3

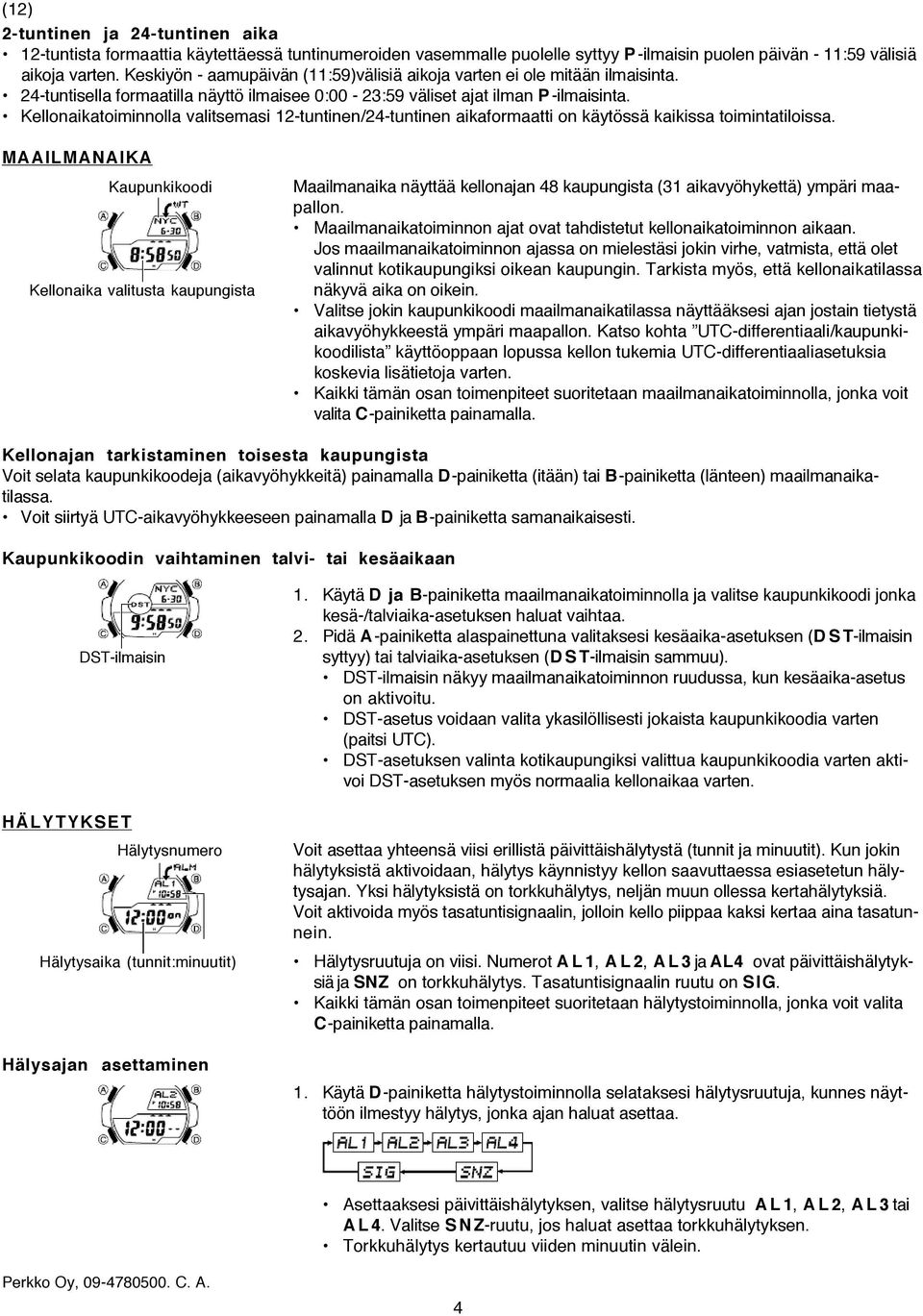

4 2-tuntinen ja 24-tuntinen aika 12-tuntista formaattia käytettäessä tuntinumeroiden vasemmalle puolelle syttyy P -ilmaisin puolen päivän - 11:59 välisiä aikoja varten. Keskiyön - aamupäivän (11:59)välisiä aikoja varten ei ole mitään ilmaisinta. 24-tuntisella formaatilla näyttö ilmaisee 0:00-23:59 väliset ajat ilman P -ilmaisinta. Kellonaikatoiminnolla valitsemasi 12-tuntinen/24-tuntinen aikaformaatti on käytössä kaikissa toimintatiloissa. MAAILMANAIKA Kaupunkikoodi Kellonaika valitusta kaupungista Maailmanaika näyttää kellonajan 48 kaupungista (31 aikavyöhykettä) ympäri maapallon. Maailmanaikatoiminnon ajat ovat tahdistetut kellonaikatoiminnon aikaan. Jos maailmanaikatoiminnon ajassa on mielestäsi jokin virhe, vatmista, että olet valinnut kotikaupungiksi oikean kaupungin. Tarkista myös, että kellonaikatilassa näkyvä aika on oikein. Valitse jokin kaupunkikoodi maailmanaikatilassa näyttääksesi ajan jostain tietystä aikavyöhykkeestä ympäri maapallon. Katso kohta UTC-differentiaali/kaupunkikoodilista käyttöoppaan lopussa kellon tukemia UTC-differentiaaliasetuksia koskevia lisätietoja varten. Kaikki tämän osan toimenpiteet suoritetaan maailmanaikatoiminnolla, jonka voit valita C-painiketta painamalla. Kellonajan tarkistaminen toisesta kaupungista Voit selata kaupunkikoodeja (aikavyöhykkeitä) painamalla D-painiketta (itään) tai B-painiketta (länteen) maailmanaikatilassa. Voit siirtyä UTC-aikavyöhykkeeseen painamalla D ja B-painiketta samanaikaisesti. Kaupunkikoodin vaihtaminen talvi- tai kesäaikaan DST-ilmaisin 1. Käytä D ja B-painiketta maailmanaikatoiminnolla ja valitse kaupunkikoodi jonka kesä-/talviaika-asetuksen haluat vaihtaa. 2. Pidä A-painiketta alaspainettuna valitaksesi kesäaika-asetuksen (D S T-ilmaisin syttyy) tai talviaika-asetuksen (D S T-ilmaisin sammuu). DST-ilmaisin näkyy maailmanaikatoiminnon ruudussa, kun kesäaika-asetus on aktivoitu. DST-asetus voidaan valita ykasilöllisesti jokaista kaupunkikoodia varten (paitsi UTC). DST-asetuksen valinta kotikaupungiksi valittua kaupunkikoodia varten aktivoi DST-asetuksen myös normaalia kellonaikaa varten. HÄLYTYKSET Hälytysnumero Voit asettaa yhteensä viisi erillistä päivittäishälytystä (tunnit ja minuutit). Kun jokin hälytyksistä aktivoidaan, hälytys käynnistyy kellon saavuttaessa esiasetetun hälytysajan. Yksi hälytyksistä on torkkuhälytys, neljän muun ollessa kertahälytyksiä. Voit aktivoida myös tasatuntisignaalin, jolloin kello piippaa kaksi kertaa aina tasatunnein. Hälytysaika (tunnit:minuutit) Hälytysruutuja on viisi. Numerot A L 1, A L 2, A L 3 ja AL4 ovat päivittäishälytyksiä ja SNZ on torkkuhälytys. Tasatuntisignaalin ruutu on SIG. Kaikki tämän osan toimenpiteet suoritetaan hälytystoiminnolla, jonka voit valita C-painiketta painamalla. Hälysajan asettaminen 1. Käytä D-painiketta hälytystoiminnolla selataksesi hälytysruutuja, kunnes näyttöön ilmestyy hälytys, jonka ajan haluat asettaa. Asettaaksesi päivittäishälytyksen, valitse hälytysruutu A L 1, A L 2, A L 3 tai A L 4. Valitse S N Z-ruutu, jos haluat asettaa torkkuhälytyksen. Torkkuhälytys kertautuu viiden minuutin välein. 4

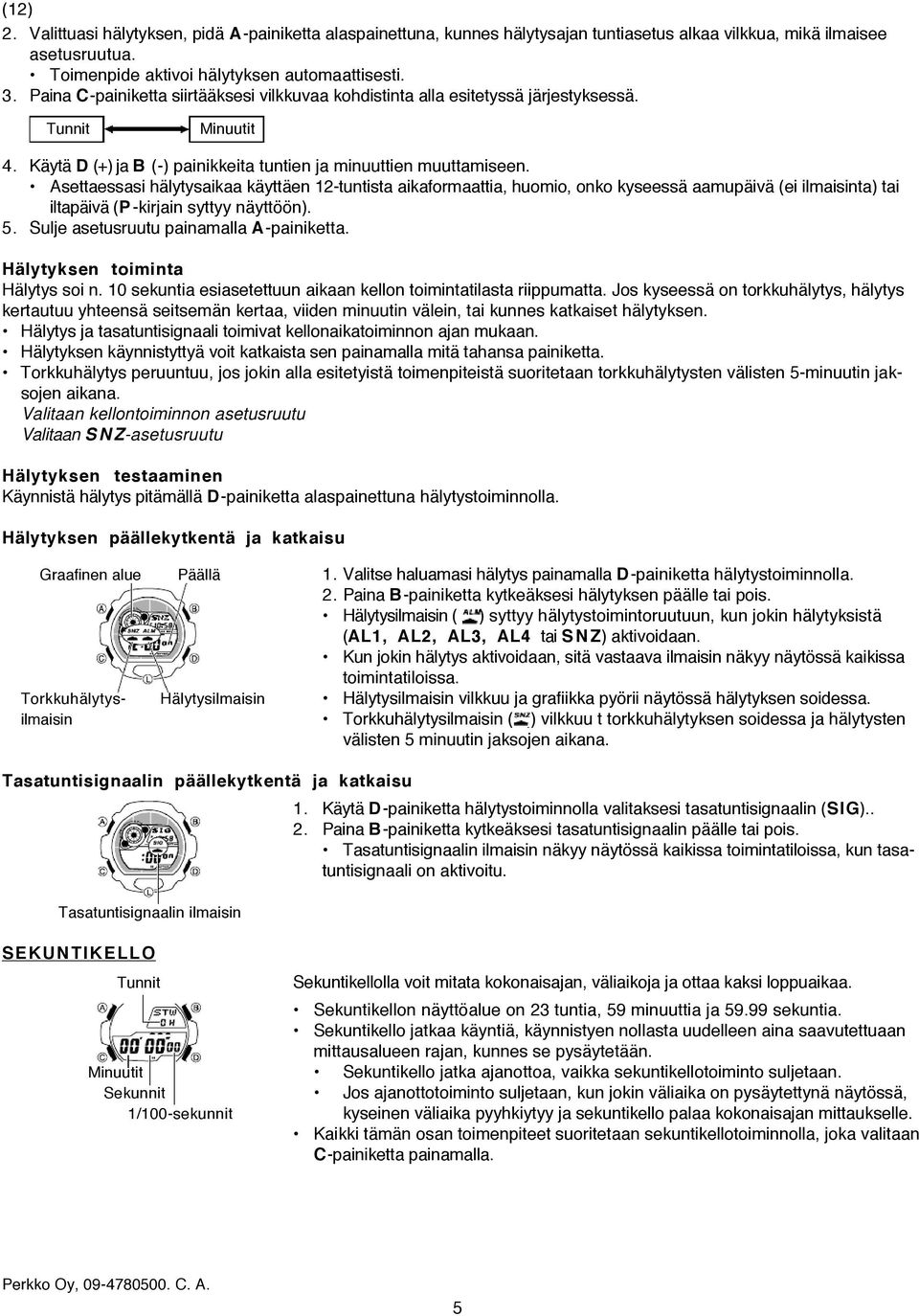

5 2. Valittuasi hälytyksen, pidä A-painiketta alaspainettuna, kunnes hälytysajan tuntiasetus alkaa vilkkua, mikä ilmaisee asetusruutua. Toimenpide aktivoi hälytyksen automaattisesti. 3. Paina C-painiketta siirtääksesi vilkkuvaa kohdistinta alla esitetyssä järjestyksessä. Tunnit Minuutit 4. Käytä D (+) ja B (-) painikkeita tuntien ja minuuttien muuttamiseen. Asettaessasi hälytysaikaa käyttäen 12-tuntista aikaformaattia, huomio, onko kyseessä aamupäivä (ei ilmaisinta) tai iltapäivä (P -kirjain syttyy näyttöön). 5. Sulje asetusruutu painamalla A-painiketta. Hälytyksen toiminta Hälytys soi n. 10 sekuntia esiasetettuun aikaan kellon toimintatilasta riippumatta. Jos kyseessä on torkkuhälytys, hälytys kertautuu yhteensä seitsemän kertaa, viiden minuutin välein, tai kunnes katkaiset hälytyksen. Hälytys ja tasatuntisignaali toimivat kellonaikatoiminnon ajan mukaan. Hälytyksen käynnistyttyä voit katkaista sen painamalla mitä tahansa painiketta. Torkkuhälytys peruuntuu, jos jokin alla esitetyistä toimenpiteistä suoritetaan torkkuhälytysten välisten 5-minuutin jaksojen aikana. Valitaan kellontoiminnon asetusruutu Valitaan S N Z-asetusruutu Hälytyksen testaaminen Käynnistä hälytys pitämällä D-painiketta alaspainettuna hälytystoiminnolla. Hälytyksen päällekytkentä ja katkaisu Graafinen alue Päällä 1. Valitse haluamasi hälytys painamalla D-painiketta hälytystoiminnolla. 2. Paina B-painiketta kytkeäksesi hälytyksen päälle tai pois. Hälytysilmaisin ( ) syttyy hälytystoimintoruutuun, kun jokin hälytyksistä (AL1, AL2, AL3, AL4 tai S N Z) aktivoidaan. Kun jokin hälytys aktivoidaan, sitä vastaava ilmaisin näkyy näytössä kaikissa toimintatiloissa. Torkkuhälytys- Hälytysilmaisin Hälytysilmaisin vilkkuu ja grafiikka pyörii näytössä hälytyksen soidessa. ilmaisin Torkkuhälytysilmaisin ( ) vilkkuu t torkkuhälytyksen soidessa ja hälytysten välisten 5 minuutin jaksojen aikana. Tasatuntisignaalin päällekytkentä ja katkaisu Tasatuntisignaalin ilmaisin SEKUNTIKELLO Tunnit 1. Käytä D-painiketta hälytystoiminnolla valitaksesi tasatuntisignaalin (SIG).. 2. Paina B-painiketta kytkeäksesi tasatuntisignaalin päälle tai pois. Tasatuntisignaalin ilmaisin näkyy näytössä kaikissa toimintatiloissa, kun tasatuntisignaali on aktivoitu. Sekuntikellolla voit mitata kokonaisajan, väliaikoja ja ottaa kaksi loppuaikaa. Sekuntikellon näyttöalue on 23 tuntia, 59 minuuttia ja sekuntia. Sekuntikello jatkaa käyntiä, käynnistyen nollasta uudelleen aina saavutettuaan mittausalueen rajan, kunnes se pysäytetään. Minuutit Sekuntikello jatka ajanottoa, vaikka sekuntikellotoiminto suljetaan. Sekunnit Jos ajanottotoiminto suljetaan, kun jokin väliaika on pysäytettynä näytössä, 1/100-sekunnit kyseinen väliaika pyyhkiytyy ja sekuntikello palaa kokonaisajan mittaukselle. Kaikki tämän osan toimenpiteet suoritetaan sekuntikellotoiminnolla, joka valitaan C-painiketta painamalla. 5

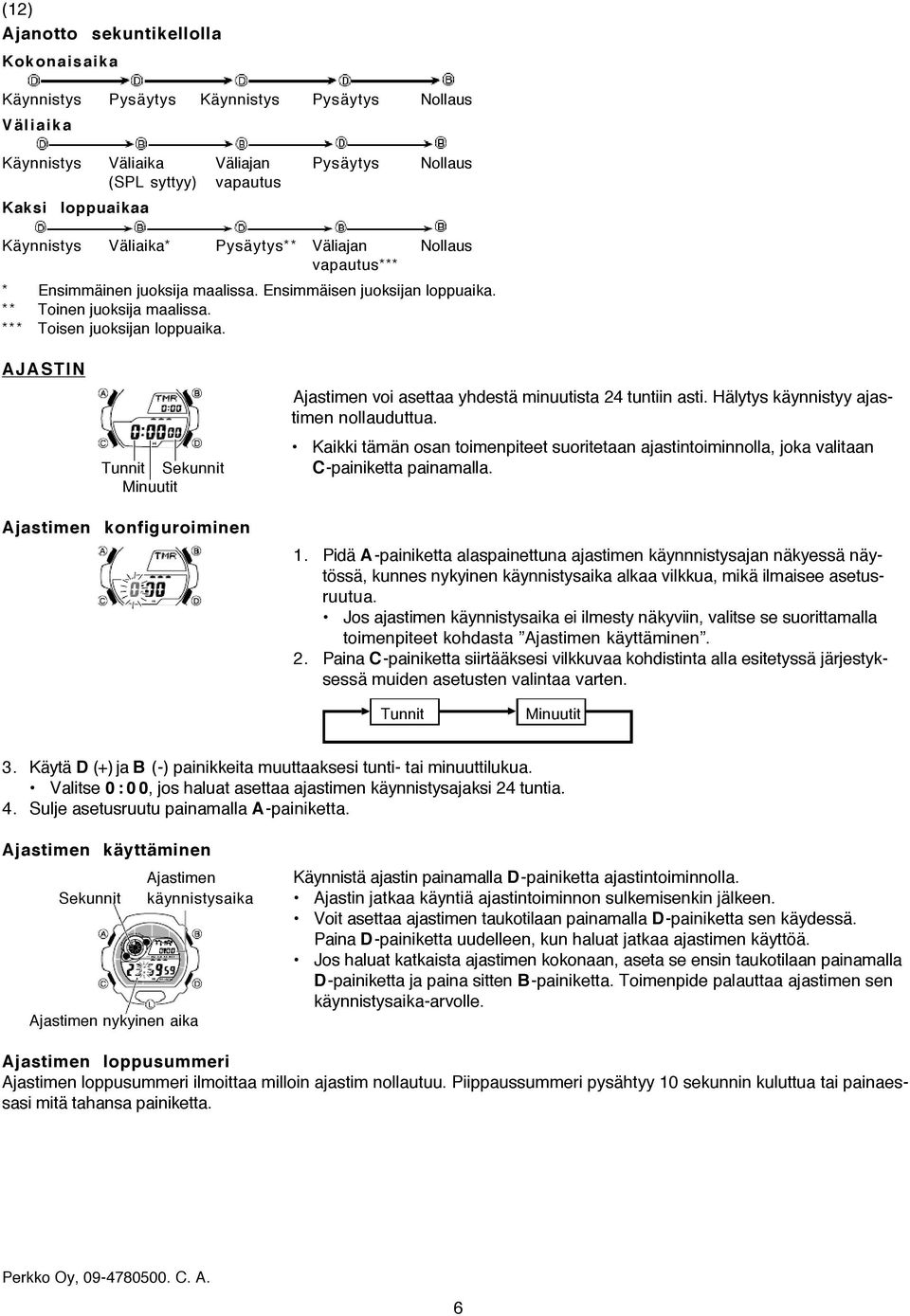

6 Ajanotto sekuntikellolla Kokonaisaika Käynnistys Pysäytys Käynnistys Pysäytys Nollaus Väliaika Käynnistys Väliaika Väliajan Pysäytys Nollaus (SPL syttyy) vapautus Kaksi loppuaikaa Käynnistys Väliaika* Pysäytys** Väliajan Nollaus vapautus*** * Ensimmäinen juoksija maalissa. Ensimmäisen juoksijan loppuaika. ** Toinen juoksija maalissa. *** Toisen juoksijan loppuaika. AJASTIN Ajastimen voi asettaa yhdestä minuutista 24 tuntiin asti. Hälytys käynnistyy ajastimen nollauduttua. Kaikki tämän osan toimenpiteet suoritetaan ajastintoiminnolla, joka valitaan Tunnit Sekunnit C-painiketta painamalla. Minuutit Ajastimen konfiguroiminen 1. Pidä A-painiketta alaspainettuna ajastimen käynnnistysajan näkyessä näytössä, kunnes nykyinen käynnistysaika alkaa vilkkua, mikä ilmaisee asetusruutua. Jos ajastimen käynnistysaika ei ilmesty näkyviin, valitse se suorittamalla toimenpiteet kohdasta Ajastimen käyttäminen. 2. Paina C-painiketta siirtääksesi vilkkuvaa kohdistinta alla esitetyssä järjestyksessä muiden asetusten valintaa varten. Tunnit Minuutit 3. Käytä D (+) ja B (-) painikkeita muuttaaksesi tunti- tai minuuttilukua. Valitse 0 : 0 0, jos haluat asettaa ajastimen käynnistysajaksi 24 tuntia. 4. Sulje asetusruutu painamalla A-painiketta. Ajastimen käyttäminen Ajastimen Käynnistä ajastin painamalla D-painiketta ajastintoiminnolla. Sekunnit käynnistysaika Ajastin jatkaa käyntiä ajastintoiminnon sulkemisenkin jälkeen. Voit asettaa ajastimen taukotilaan painamalla D-painiketta sen käydessä. Paina D-painiketta uudelleen, kun haluat jatkaa ajastimen käyttöä. Jos haluat katkaista ajastimen kokonaan, aseta se ensin taukotilaan painamalla D-painiketta ja paina sitten B-painiketta. Toimenpide palauttaa ajastimen sen käynnistysaika-arvolle. Ajastimen nykyinen aika Ajastimen loppusummeri Ajastimen loppusummeri ilmoittaa milloin ajastim nollautuu. Piippaussummeri pysähtyy 10 sekunnin kuluttua tai painaessasi mitä tahansa painiketta. 6

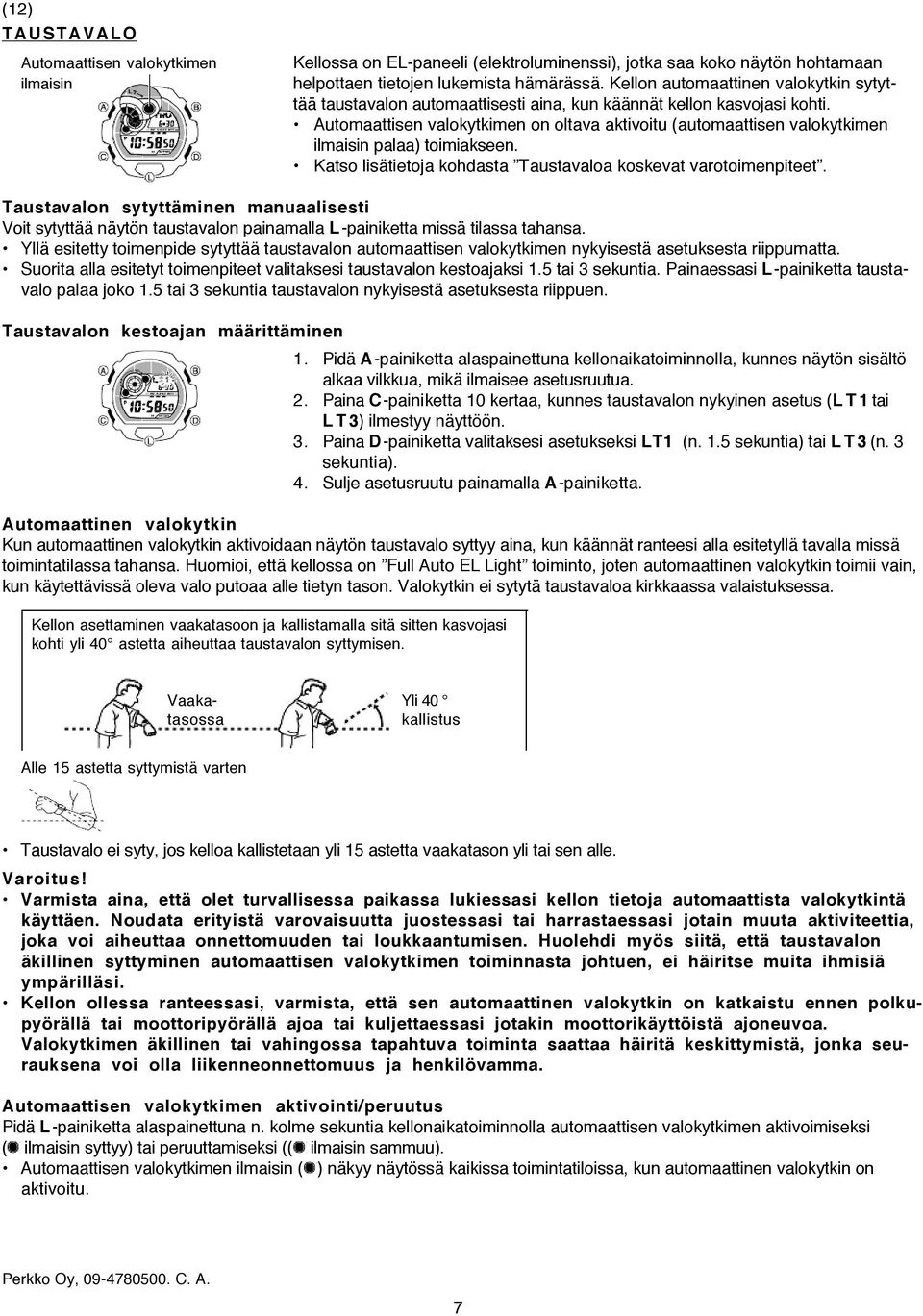

7 TAUSTAVALO Automaattisen valokytkimen ilmaisin Kellossa on EL-paneeli (elektroluminenssi), jotka saa koko näytön hohtamaan helpottaen tietojen lukemista hämärässä. Kellon automaattinen valokytkin sytyttää taustavalon automaattisesti aina, kun käännät kellon kasvojasi kohti. Automaattisen valokytkimen on oltava aktivoitu (automaattisen valokytkimen ilmaisin palaa) toimiakseen. Katso lisätietoja kohdasta Taustavaloa koskevat varotoimenpiteet. Taustavalon sytyttäminen manuaalisesti Voit sytyttää näytön taustavalon painamalla L-painiketta missä tilassa tahansa. Yllä esitetty toimenpide sytyttää taustavalon automaattisen valokytkimen nykyisestä asetuksesta riippumatta. Suorita alla esitetyt toimenpiteet valitaksesi taustavalon kestoajaksi 1.5 tai 3 sekuntia. Painaessasi L-painiketta taustavalo palaa joko 1.5 tai 3 sekuntia taustavalon nykyisestä asetuksesta riippuen. Taustavalon kestoajan määrittäminen 1. Pidä A-painiketta alaspainettuna kellonaikatoiminnolla, kunnes näytön sisältö alkaa vilkkua, mikä ilmaisee asetusruutua. 2. Paina C-painiketta 10 kertaa, kunnes taustavalon nykyinen asetus (L T 1 tai L T 3) ilmestyy näyttöön. 3. Paina D-painiketta valitaksesi asetukseksi LT1 (n. 1.5 sekuntia) tai L T 3 (n. 3 sekuntia). 4. Sulje asetusruutu painamalla A-painiketta. Automaattinen valokytkin Kun automaattinen valokytkin aktivoidaan näytön taustavalo syttyy aina, kun käännät ranteesi alla esitetyllä tavalla missä toimintatilassa tahansa. Huomioi, että kellossa on Full Auto EL Light toiminto, joten automaattinen valokytkin toimii vain, kun käytettävissä oleva valo putoaa alle tietyn tason. Valokytkin ei sytytä taustavaloa kirkkaassa valaistuksessa. Kellon asettaminen vaakatasoon ja kallistamalla sitä sitten kasvojasi kohti yli 40 astetta aiheuttaa taustavalon syttymisen. Vaaka- Yli 40 tasossa kallistus Alle 15 astetta syttymistä varten Taustavalo ei syty, jos kelloa kallistetaan yli 15 astetta vaakatason yli tai sen alle. Varoitus! Varmista aina, että olet turvallisessa paikassa lukiessasi kellon tietoja automaattista valokytkintä käyttäen. Noudata erityistä varovaisuutta juostessasi tai harrastaessasi jotain muuta aktiviteettia, joka voi aiheuttaa onnettomuuden tai loukkaantumisen. Huolehdi myös siitä, että taustavalon äkillinen syttyminen automaattisen valokytkimen toiminnasta johtuen, ei häiritse muita ihmisiä ympärilläsi. Kellon ollessa ranteessasi, varmista, että sen automaattinen valokytkin on katkaistu ennen polkupyörällä tai moottoripyörällä ajoa tai kuljettaessasi jotakin moottorikäyttöistä ajoneuvoa. Valokytkimen äkillinen tai vahingossa tapahtuva toiminta saattaa häiritä keskittymistä, jonka seurauksena voi olla liikenneonnettomuus ja henkilövamma. Automaattisen valokytkimen aktivointi/peruutus Pidä L-painiketta alaspainettuna n. kolme sekuntia kellonaikatoiminnolla automaattisen valokytkimen aktivoimiseksi ( ilmaisin syttyy) tai peruuttamiseksi (( ilmaisin sammuu). Automaattisen valokytkimen ilmaisin ( ) näkyy näytössä kaikissa toimintatiloissa, kun automaattinen valokytkin on aktivoitu. 7

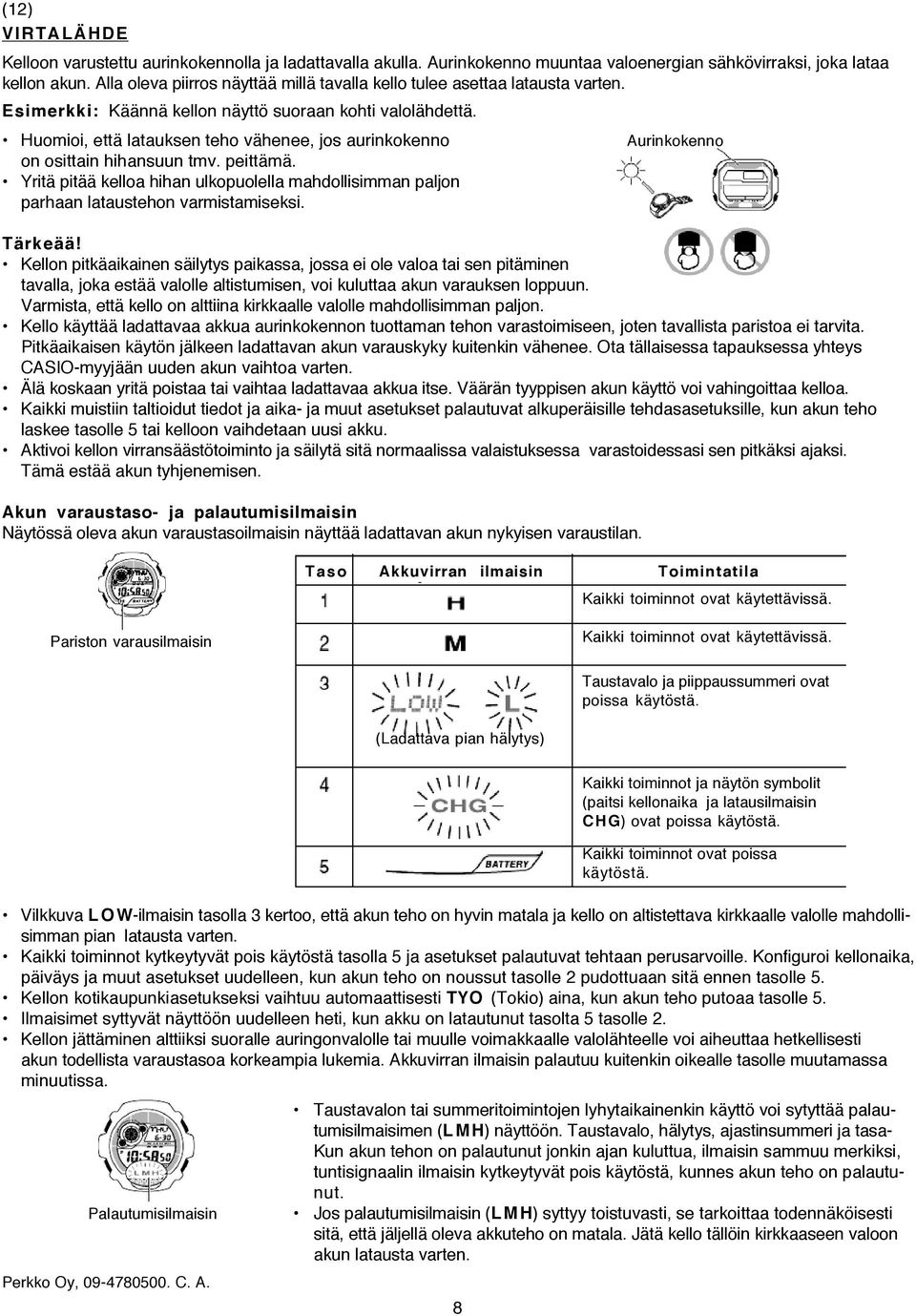

8 VIRTALÄHDE Kelloon varustettu aurinkokennolla ja ladattavalla akulla. Aurinkokenno muuntaa valoenergian sähkövirraksi, joka lataa kellon akun. Alla oleva piirros näyttää millä tavalla kello tulee asettaa latausta varten. Esimerkki: Käännä kellon näyttö suoraan kohti valolähdettä. Huomioi, että latauksen teho vähenee, jos aurinkokenno on osittain hihansuun tmv. peittämä. Yritä pitää kelloa hihan ulkopuolella mahdollisimman paljon parhaan lataustehon varmistamiseksi. Aurinkokenno Tärkeää! Kellon pitkäaikainen säilytys paikassa, jossa ei ole valoa tai sen pitäminen tavalla, joka estää valolle altistumisen, voi kuluttaa akun varauksen loppuun. Varmista, että kello on alttiina kirkkaalle valolle mahdollisimman paljon. Kello käyttää ladattavaa akkua aurinkokennon tuottaman tehon varastoimiseen, joten tavallista paristoa ei tarvita. Pitkäaikaisen käytön jälkeen ladattavan akun varauskyky kuitenkin vähenee. Ota tällaisessa tapauksessa yhteys CASIO-myyjään uuden akun vaihtoa varten. Älä koskaan yritä poistaa tai vaihtaa ladattavaa akkua itse. Väärän tyyppisen akun käyttö voi vahingoittaa kelloa. Kaikki muistiin taltioidut tiedot ja aika- ja muut asetukset palautuvat alkuperäisille tehdasasetuksille, kun akun teho laskee tasolle 5 tai kelloon vaihdetaan uusi akku. Aktivoi kellon virransäästötoiminto ja säilytä sitä normaalissa valaistuksessa varastoidessasi sen pitkäksi ajaksi. Tämä estää akun tyhjenemisen. Akun varaustaso- ja palautumisilmaisin Näytössä oleva akun varaustasoilmaisin näyttää ladattavan akun nykyisen varaustilan. Taso Akkuvirran ilmaisin Toimintatila Kaikki toiminnot ovat käytettävissä. Pariston varausilmaisin Kaikki toiminnot ovat käytettävissä. Taustavalo ja piippaussummeri ovat poissa käytöstä. (Ladattava pian hälytys) Vilkkuva L O W-ilmaisin tasolla 3 kertoo, että akun teho on hyvin matala ja kello on altistettava kirkkaalle valolle mahdollisimman pian latausta varten. Kaikki toiminnot kytkeytyvät pois käytöstä tasolla 5 ja asetukset palautuvat tehtaan perusarvoille. Konfiguroi kellonaika, päiväys ja muut asetukset uudelleen, kun akun teho on noussut tasolle 2 pudottuaan sitä ennen tasolle 5. Kellon kotikaupunkiasetukseksi vaihtuu automaattisesti TYO (Tokio) aina, kun akun teho putoaa tasolle 5. Ilmaisimet syttyvät näyttöön uudelleen heti, kun akku on latautunut tasolta 5 tasolle 2. Kellon jättäminen alttiiksi suoralle auringonvalolle tai muulle voimakkaalle valolähteelle voi aiheuttaa hetkellisesti akun todellista varaustasoa korkeampia lukemia. Akkuvirran ilmaisin palautuu kuitenkin oikealle tasolle muutamassa minuutissa. Taustavalon tai summeritoimintojen lyhytaikainenkin käyttö voi sytyttää palautumisilmaisimen (LMH) näyttöön. Taustavalo, hälytys, ajastinsummeri ja tasa- Kun akun tehon on palautunut jonkin ajan kuluttua, ilmaisin sammuu merkiksi, tuntisignaalin ilmaisin kytkeytyvät pois käytöstä, kunnes akun teho on palautunut. Palautumisilmaisin Jos palautumisilmaisin (LMH) syttyy toistuvasti, se tarkoittaa todennäköisesti sitä, että jäljellä oleva akkuteho on matala. Jätä kello tällöin kirkkaaseen valoon akun latausta varten. 8 Kaikki toiminnot ja näytön symbolit (paitsi kellonaika ja latausilmaisin CHG) ovat poissa käytöstä. Kaikki toiminnot ovat poissa käytöstä.

9 Latausta koskevat varotoimenpiteet Tietyt latausolosuhteet voivat kuumentaa kelloa voimakkaasti. Vältä jättämästä kelloa alla mainittuihin paikkoihin latausta varten. Huomioi myös, että kellon voimakas kuumeneminen muuttaa nestekidenäytön täysin mustaksi. Näyttö normalisoituu kuitenkin, kun kellon lämpötila laskee. Varoitus! Kellon jättäminen kirkkaaseen valoon latausta varte n voi aiheuttaa voimakasta kuumenemista. Noudata varovaisuutta kellon käsittelyssä välttääksesi palovamman. Kello kuumenee erityisen voimakkaasti, kun se jätetään alla lueteltuihin paikkoihin pitkäksi aikaa. Auringonvaloon pysäköidyn lukitun auton kojelaudalle. Liian lähelle loistevalaisinta. Suoraan auringonpaisteeseen. Latausopas Seuraava taulukko näyttää päivittäisen ajan, jonka kellon on oltava altistettuna valolle tuottaakseen riittävästi tehoa normaaleja päivittäistoimintoja varten. Valotustaso (kirkkaus) Ulkosalla auringonvalossa ( luxia) Auringonvalossa ikkunan läpi ( luxia) Päivänvalossa ikkunan läpi pilvipoutaisena päivänä (5000 luxia) Sisällä loistevalaistuksessa (500 luxia) Likimääräinen altistumisaika 5 minuuttia 24 minuuttia 48 minuuttia 8 tuntia Tutustu kohtaan Virransyöttö akun toiminta-aikaa ja päivittäisiä käyttöolosuhteita koskevia lisätietoja varten. Varmista kellon vakaa toiminta altistamalla sen säännöllisesti kirkkaalle valolle. Palautumisajat Alla oleva taulukko näyttää tarvittavan valomäärän nostaakseen akun varauksen seuraavalle tasolle. Valotustaso Likimääräinen valotusaika (kirkkaus) Taso 5 Taso 4 Taso 3 Taso 2 Taso 1 Ulkona auringonvalossa 3 tuntia 33 tuntia 9 tuntia ( luxia) Auringonvalossa ikkunan 10 tuntia 125 tuntia 34 tuntia läpi ( luxia) Päivänvalossa ikkunan 15 tuntia 202 tuntia 54 tuntia läpi pilvipoutaisena päivänä (5000 luxia) Sisällä loistevalaistuksessa (500 luxia) Yllä esitetyt valotusajat ovat ainoastaan vertailutarkoituksia varten. Todelliset valotusajat riippuvat valaisuolosuhteista. TÄRKEÄÄ! Tämä osa sisältää yksityiskohtaisia ja teknisiä tietoja kellon käytöstä. Se sisältää myös tärkeitä varotoimenpiteitä ja huomautuksia kellon eri ominaisuuksista ja toiminnoista. Graafinen alue 173 tuntia Toimintatila Kellonaika Maailmanaika Hälytys Sekuntikello Ajastin Graafinen alue Kellonaikatoiminnon sekunnit Kellonaikatoiminnon sekunnit Pyörii asetetun ajan koittaessa Sekuntikellotoiminnon 1/10-sekunnit Ajastintoiminnon sekunnit Pyörii asetetun ajan koittaessa 9

10 Painikkeiden toimintaääni Painikkeiden toimintaääni soi joka kerta, kun painat yhtä kellon painikkeista. Voit kytkeä painikkeiden toimintaäänen päälle tai pois mielesi mukaan. Hälytykset, tasatuntisignaali ja ajastimen piippaus toimivat normaalisti, vaikka painikkeiden toimintaääni katkaistaan. Mykistysilmaisin Painikkeiden toimintaäänen päällekytkentä/katkaisu 1. Pidä A-painiketta alaspainettuna kellonaikatilassa, kunnes kaupunkikoodi alkaa vilkkua, mikä ilmaisee asetusruutua. 2. Paina C-painiketta yhdeksän kertaa, kunnes painikkeiden nykyinen toimintaääniasetus ( tai ) ilmestyy näyttöön. 3. Paina D-painiketta kytkeäksesi painikkeiden merkkiäänen päälle ( ilmaisin syttyy) tai pois ( ilmaisin syttyy). 4. Sulje asetusruutu painamalla A-painiketta. Mykistysilmaisin näkyy näytössä kaikissa toimintatiloissa, kun painikkeiden toimintaääni on katkaistu. Virransäästötoiminto Virransäästöilmaisin Kun virransäästötoiminto aktivoidaan kello asettuu unitilaan automaattisesti aina, kun se jätetään johonkin hämärästi valaistuun paikkaan tietyksi ajaksi. Alla oleva taulukko näyttää millä tavalla virransäästö vaikuttaa kellon toimintoihin. Pimeässä Näyttö Toiminto kulunut aika minuuttia Näyttö on tyhjä, virran- Kaikki toiminnot ovat käytettävissä säästöilmaisin vilkkuu. näyttöä lukuunottamatta. 6 tai 7 päivää Näyttö on tyhjä, virran- Piippaussummeri, taustavalo ja säästöilmaisin ei vilku. näyttö ovat poissa käytöstä. Kellon pitäminen hihansuun peitossa voi aiheuttaa sen asettumisen unitilaan. Kello ei asetu unitilaan 6:00 AM - 9:59 PM (06: ) välisenä aikana. Jos kello on jo unitilassa 6:00 AM aikaan, kello pysyy edelleen unitilassa. Palautuminen unitilasta Suorita jokin alla esitetyistä toimenpiteistä. Siirrä kello johonkin hyvin valaistuun paikkaan. Paina mitä tahansa painiketta. Käännä kello kasvojasi kohti tietojen lukemista varten. Virransäästön päällekytkentä/katkaisu Toimintatila (päällä/pois) 1. Pidä A-painiketta alaspainettuna kellonaikatoiminnolla, kunnes kaupunkikoodi alkaa vilkkua, mikä ilmaisee asetusruutua. 2. Paina C-painiketta 11 kertaa, kunnes virransäästön on/off-ruutu ilmestyy näyttöön. 3. Paina D-painiketta kytkeäksesi virransäästön päälle (O N) tai pois (O F F). 4. Sulje asetusruutu painamalla A-painiketta. Virransäästöilmaisin ( ) näkyy näytössä kaikissa toimintatiloissa, kun virransäästö aktivoidaan. Automaattinen paluu Jos et suorita mitään toimenpidettä n. kolmeen minuuttiin, kun jokin asetusruutu (numerot vilkkuvat) näkyy kellon näytössä, asetusruutu sulkeutuu automaattisesti. Tietojen selailu Käytä B- ja D-painiketta eri toimintatiloissa ja asetusruuduissa tietojen selailemiseksi näytössä. Useimmissa tapauksissa voit nopeuttaa tietojen selailua pitämällä kyseistä painiketta yhtäjaksoisesti alaspainettuna. 10

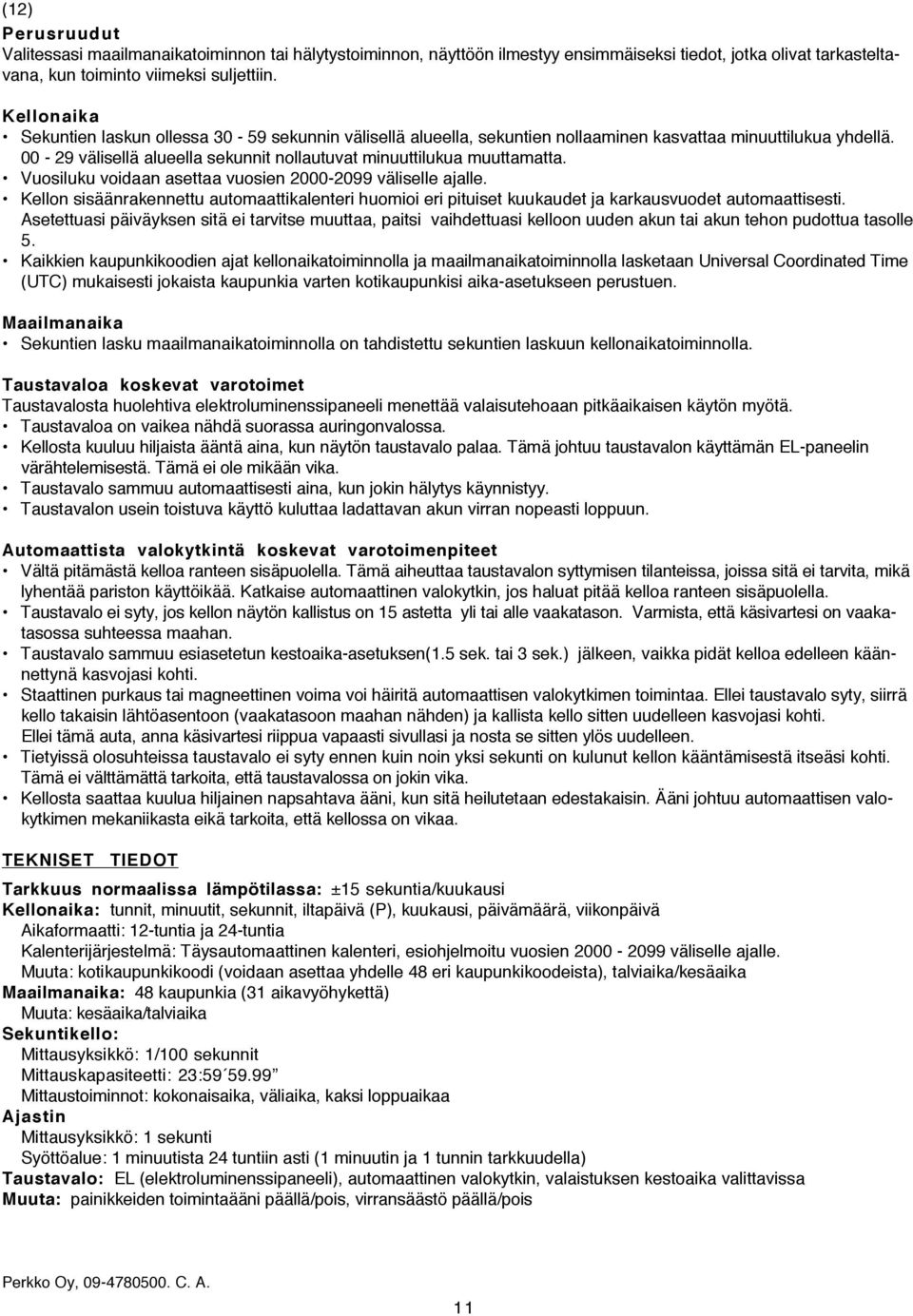

11 Perusruudut Valitessasi maailmanaikatoiminnon tai hälytystoiminnon, näyttöön ilmestyy ensimmäiseksi tiedot, jotka olivat tarkasteltavana, kun toiminto viimeksi suljettiin. Kellonaika Sekuntien laskun ollessa sekunnin välisellä alueella, sekuntien nollaaminen kasvattaa minuuttilukua yhdellä välisellä alueella sekunnit nollautuvat minuuttilukua muuttamatta. Vuosiluku voidaan asettaa vuosien väliselle ajalle. Kellon sisäänrakennettu automaattikalenteri huomioi eri pituiset kuukaudet ja karkausvuodet automaattisesti. Asetettuasi päiväyksen sitä ei tarvitse muuttaa, paitsi vaihdettuasi kelloon uuden akun tai akun tehon pudottua tasolle 5. Kaikkien kaupunkikoodien ajat kellonaikatoiminnolla ja maailmanaikatoiminnolla lasketaan Universal Coordinated Time (UTC) mukaisesti jokaista kaupunkia varten kotikaupunkisi aika-asetukseen perustuen. Maailmanaika Sekuntien lasku maailmanaikatoiminnolla on tahdistettu sekuntien laskuun kellonaikatoiminnolla. Taustavaloa koskevat varotoimet Taustavalosta huolehtiva elektroluminenssipaneeli menettää valaisutehoaan pitkäaikaisen käytön myötä. Taustavaloa on vaikea nähdä suorassa auringonvalossa. Kellosta kuuluu hiljaista ääntä aina, kun näytön taustavalo palaa. Tämä johtuu taustavalon käyttämän EL-paneelin värähtelemisestä. Tämä ei ole mikään vika. Taustavalo sammuu automaattisesti aina, kun jokin hälytys käynnistyy. Taustavalon usein toistuva käyttö kuluttaa ladattavan akun virran nopeasti loppuun. Automaattista valokytkintä koskevat varotoimenpiteet Vältä pitämästä kelloa ranteen sisäpuolella. Tämä aiheuttaa taustavalon syttymisen tilanteissa, joissa sitä ei tarvita, mikä lyhentää pariston käyttöikää. Katkaise automaattinen valokytkin, jos haluat pitää kelloa ranteen sisäpuolella. Taustavalo ei syty, jos kellon näytön kallistus on 15 astetta yli tai alle vaakatason. Varmista, että käsivartesi on vaakatasossa suhteessa maahan. Taustavalo sammuu esiasetetun kestoaika-asetuksen(1.5 sek. tai 3 sek.) jälkeen, vaikka pidät kelloa edelleen käännettynä kasvojasi kohti. Staattinen purkaus tai magneettinen voima voi häiritä automaattisen valokytkimen toimintaa. Ellei taustavalo syty, siirrä kello takaisin lähtöasentoon (vaakatasoon maahan nähden) ja kallista kello sitten uudelleen kasvojasi kohti. Ellei tämä auta, anna käsivartesi riippua vapaasti sivullasi ja nosta se sitten ylös uudelleen. Tietyissä olosuhteissa taustavalo ei syty ennen kuin noin yksi sekunti on kulunut kellon kääntämisestä itseäsi kohti. Tämä ei välttämättä tarkoita, että taustavalossa on jokin vika. Kellosta saattaa kuulua hiljainen napsahtava ääni, kun sitä heilutetaan edestakaisin. Ääni johtuu automaattisen valokytkimen mekaniikasta eikä tarkoita, että kellossa on vikaa. TEKNISET TIEDOT Tarkkuus normaalissa lämpötilassa: ±15 sekuntia/kuukausi Kellonaika: tunnit, minuutit, sekunnit, iltapäivä (P), kuukausi, päivämäärä, viikonpäivä Aikaformaatti: 12-tuntia ja 24-tuntia Kalenterijärjestelmä: Täysautomaattinen kalenteri, esiohjelmoitu vuosien väliselle ajalle. Muuta: kotikaupunkikoodi (voidaan asettaa yhdelle 48 eri kaupunkikoodeista), talviaika/kesäaika Maailmanaika: 48 kaupunkia (31 aikavyöhykettä) Muuta: kesäaika/talviaika Sekuntikello: Mittausyksikkö: 1/100 sekunnit Mittauskapasiteetti: 23: Mittaustoiminnot: kokonaisaika, väliaika, kaksi loppuaikaa Ajastin Mittausyksikkö: 1 sekunti Syöttöalue: 1 minuutista 24 tuntiin asti (1 minuutin ja 1 tunnin tarkkuudella) Taustavalo: EL (elektroluminenssipaneeli), automaattinen valokytkin, valaistuksen kestoaika valittavissa Muuta: painikkeiden toimintaääni päällä/pois, virransäästö päällä/pois 11

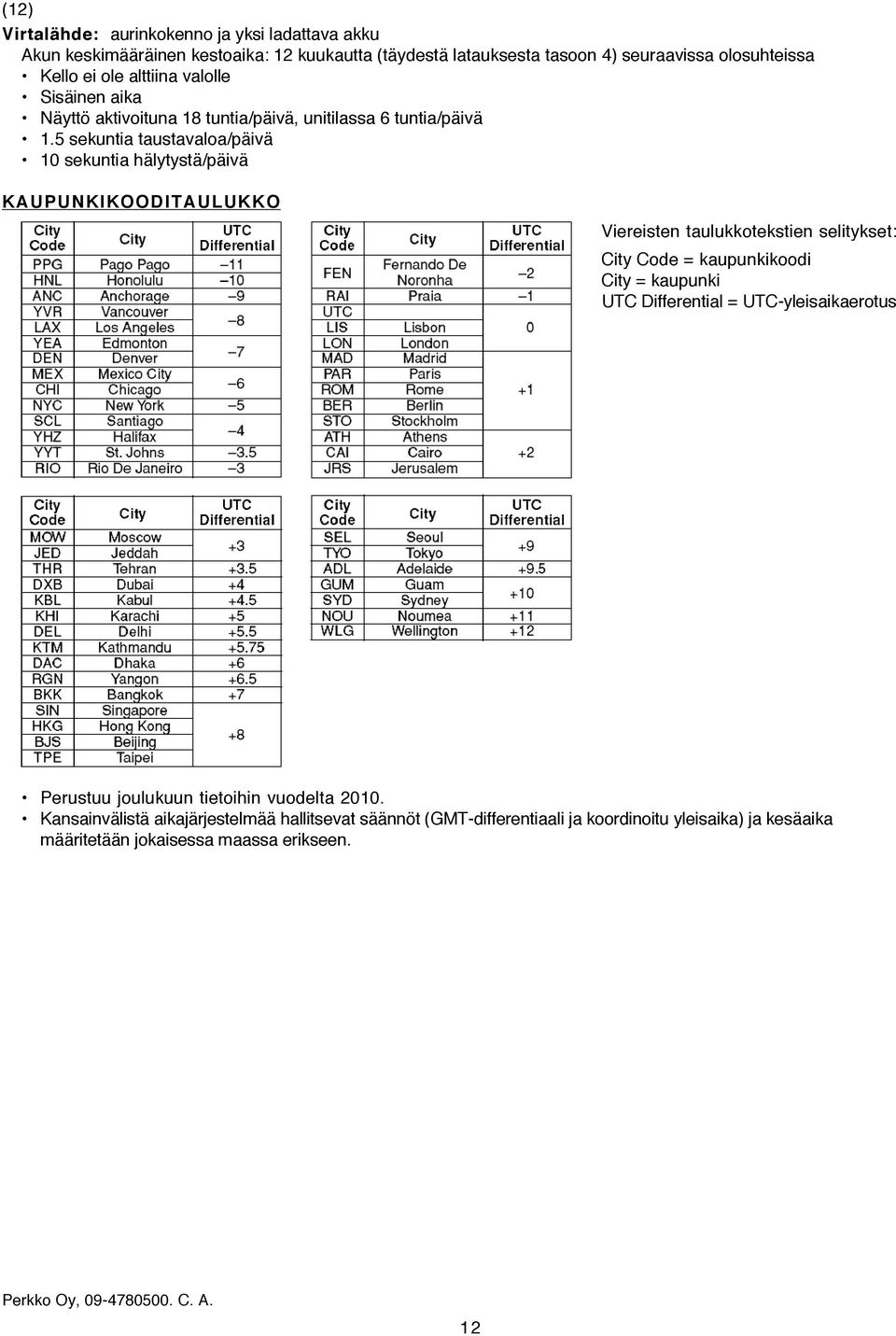

12 Virtalähde: aurinkokenno ja yksi ladattava akku Akun keskimääräinen kestoaika: 12 kuukautta (täydestä latauksesta tasoon 4) seuraavissa olosuhteissa Kello ei ole alttiina valolle Sisäinen aika Näyttö aktivoituna 18 tuntia/päivä, unitilassa 6 tuntia/päivä 1.5 sekuntia taustavaloa/päivä 10 sekuntia hälytystä/päivä KAUPUNKIKOODITAULUKKO Viereisten taulukkotekstien selitykset: City Code = kaupunkikoodi City = kaupunki UTC Differential = UTC-yleisaikaerotus Perustuu joulukuun tietoihin vuodelta Kansainvälistä aikajärjestelmää hallitsevat säännöt (GMT-differentiaali ja koordinoitu yleisaika) ja kesäaika määritetään jokaisessa maassa erikseen. 12
