2 2 Sisällysluettelo 1. Johdanto Arkisto- ja rekisteritiedot Yleiskartta Tutkimusalue ja luonnonympäristö Alueen historia ja tutkimushistoria Viistokaikuluotausaineisto Kohdeluettelo Yhteenveto ja jatkotoimenpiteet Lähteet Painamattomat lähteet Elektroniset lähteet Kannen kuvat: Kuvakaappaukset hylkykohteista viistokaikumateriaalista. Y-tunnus: P Nojanmaanlahdentie 12 K 40, P Savonlinna info@pintafilmi.com

3 3 1. Johdanto Neste Jacobs Oy suunnittelee Gasum Oy:n toimeksiannosta vedenalaista kaasuputkilinjaa Tampereen Näsijärveen Onkiniemen ja Naistenlahden väliselle alueelle. Alueen vedenalaisia muinaisjäännöksiä ei tunneta riittävällä tarkkuudella, joten muinaismuistolain (295/1963) 13 :ään perustuen suoritetaan arkeologinen vedenalaisinventointi alueen muinaisjäännösten turvaamiseksi. Tutkimuksen rahoittaa Tampereen kaupunki muinaismuistolain 15 :n perusteella. Viistokaikuluotauksen suoritti MeriTaito Oy ja aineiston arkeologisen tulkinnan. Tulkinnasta vastaa FM meriarkeologi Eveliina Salo. Lisätietoja: tai Tampereella Eveliina Salo Y-tunnus: P Nojanmaanlahdentie 12 K 40, P Savonlinna info@pintafilmi.com

4 4 2. Arkisto- ja rekisteritiedot Tutkimuksen laatu: Tutkimuksen syy: Kunta: Peruskartta: Tutkimuslaitos: Tutkimuksen johtaja: Tutkimuksen rahoittaja: Arkeologinen vedenalaisinventointi, viistokaikuluotaus Maa- ja vesialueen käyttö, rakennushankkeen suunnittelu Tampere TM35 lehtijako M4212G1 ja M4212E3 FM Eveliina Salo Tampereen kaupunki Viistokaikuluotausaineisto: MeriTaito Oy Kenttätyöaika: Tutkittavan alueen laajuus: Noin 3000 m x 120 m Alkuperäinen raportti: Kopio raportista: Neste Jacobs Oy ja Gasum Oy, MeriTaito Oy, A-Insinöörit Suunnittelu Oy ja Museoviraston arkisto 3. Yleiskartta Kartta 1. Mosaiikkikuva viistokaikuluodatusta alueesta. Karttapohja MTK Suomi v2.0. Y-tunnus: P Nojanmaanlahdentie 12 K 40, P Savonlinna info@pintafilmi.com

5 5 4. Tutkimusalue ja luonnonympäristö Tutkimusalue sijaitsee Näsijärven eteläpäässä, linjalla Onkiniemi-Särkänniemi-Ranta-Tampella- Naistenlahti. Viistokaikuluodatun alueen laajuus on noin 3 km pitkä ja 120 m leveä. Alueen rantoja on aikojen saatossa täytetty ja muokattu Ranta-Tampellan ja Naistenlahden alueella 1. Särkänniemestä länteen, aina Santalahden satamaan asti rantaviiva on vaihtelevasti pengerrettyä. Pohjanlaatu vaihtelee mutaisesta kivikkoiseen ja kallioon. Myös vedensyvyys vaihtelee alueella paljon. Tutkimusalue sijaitsee Tammerkosken suun edustalla, joten vesialueella esiintyy huomattaviakin virtauksia. 5. Alueen historia ja tutkimushistoria Arkistoselvitys tehtiin kirjallisia lähteitä sekä Museoviraston rekisteritietoja apuna käyttäen. Tutkimusalueelta tunnetaan ennestään yksi hylkykohde, Särkänniemi 1 (mj-tunnus 2133). Kohteen muinaisjäännösstatus on epäselvä, joten hylyn iän selvittäminen on nyt ajankohtaista. Toistaiseksi ei ole löydetty arkistoviitteitä alueella uponneista tai upotetuista hylyistä. Alueella on ollut vilkasta vesiliikennettä 1800-luvulta lähtien. Yksi huomattava vesistön käyttötapa on ollut tukinuitto, joka näkyy tutkimusalueelle uponneita tukkeina. Tutkimusalueesta länteen on sijainnut Näsijärven ja Pyhäjärven yhdistävä uittotunneli, joka valmistui vuonna Näsijärveä pitkin on kuljetettu tavaraa ja puuta hinaajien vetämin proomuin luku on ollut vilkkainta aikaa rekisteröityjen alusten lukumäärän perusteella. Naistenlahden alue on ollut tärkeä satamapaikka rautatieyhteyksin ja siten teollisuuden elinehto. Mustalahden satama oli samalla kauppapaikka. 2 Ranta-Tampellan alueella suoritettiin arkeologinen vedenalaisinventointi vuonna 2011 Arkeologisten kenttäpalveluiden toimesta. Silloin tutkimuksessa havaittiin järven pohjassa jäänteitä Naistenlahden ja Tampellan välisestä höyryjohto- ja riippusillasta. Lisäksi ratasillan edustalla todettiin ilmeisesti väylämerkin perustus, joka esiintyy kuvalähteissä jo vuonna Alueella ei ole tehty muita arkeologisia vedenalaistutkimuksia. 6. Viistokaikuluotausaineisto MeriTaito Oy suoritti viistokaikuluotauksen Materiaali kattaa tutkittavan alueen hyvin. Ajot on tehty 400 khz taajuudella. Aineistossa on jonkin verran häiriötä ja vääristymiä, mikä todennäköisesti johtuu ajojen teknisestä toteutuksesta ja alueen suurista syvyysvaihteluista. Aineiston resoluutio on kohtuullinen ja sen käytettävyys arkeologiseen tutkimukseen on hyvä. 7. Kohdeluettelo Viistokaikuluotausmateriaalista havaittiin 11 mielenkiintoista anomaliaa. Kohteiden koordinaatit on ilmoitettu järjestelmässä WGS-84. Koordinaattipiste on otettu kohteen keskipisteestä. 1 Asemakaavan muutoksen selostus, Tampereen kaupunki 2011, Sivustolla vierailtu Salo, Y-tunnus: P Nojanmaanlahdentie 12 K 40, P Savonlinna info@pintafilmi.com

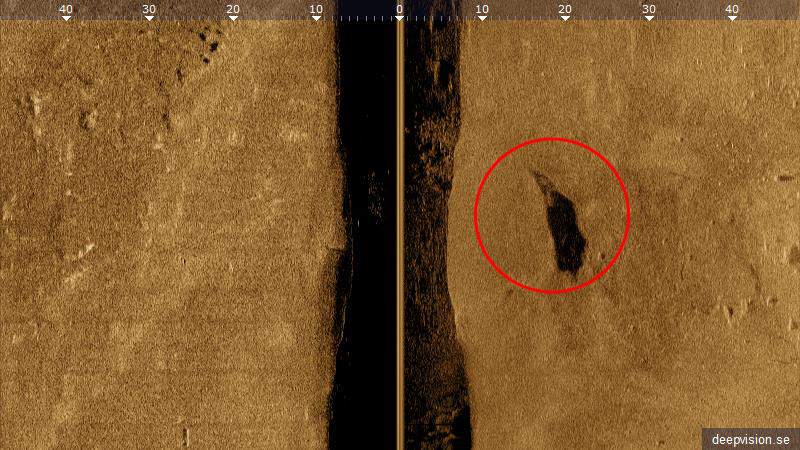

6 6 Kohde 1. Kuvaus: Perustusten jäänteet? Koordinaatit: N , E Mitat: 41 m x 12 m Huomiot: Mahdollisesti vanha aallonmurtaja tai höyryputkisillan perustuksia ja jäänteitä Naistenlahdessa. Kuva 1. Kohde 1. Kohde 2. Kuvaus: Iso ja terävä varjo Koordinaatit: N , E Mitat: 15 m x 4,5 m Huomiot: Kohde voi olla luonnollinen pohjanmuoto, mutta mahdollisesti myös vene tms. Kuva 2. Kohde 2. Nojanmaanlahdentie 12 K 40, Savonlinna Y-tunnus: info@pintafilmi.com P P

7 7 Kohde 3. Kuvaus: Hylky Koordinaatit: N , E Mitat: m x 4,5 5,5 m Huomiot: Varjo venynyt, ajettu hitaasti? Alemman kuvan varjosta näkyy hyvin aluksen muoto. Tämä on ilmeisesti muinaisjäännösrekisterissä oleva kohde Särkänniemi 1. Aluksen muinaisjäännösstatus on epäselvä, joten se tulee selvittää. Kuva 3. Kohde 3. Kuva 4. Kohde 3. Nojanmaanlahdentie 12 K 40, Savonlinna Y-tunnus: info@pintafilmi.com P P

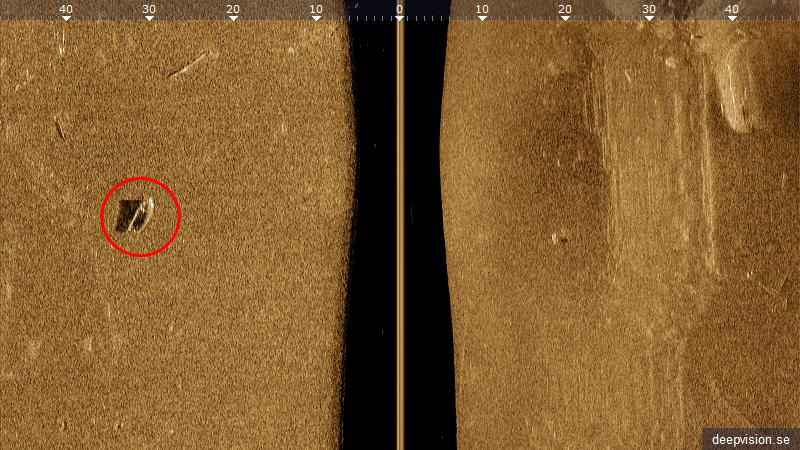

8 8 Kohde 4. Kuvaus: Hylky Koordinaatit: N , E Mitat: 16 x 4,5 m Huomiot: Ilmeisesti puualuksen hylky, joka on uponnut jonkin verran sedimenttiin. Kaikukuvassa näkyy kaaria ja kaarenpäitä. Ennestään tuntematon kohde. Kuva 5. Kohde 4. Kohde 5. Kuvaus: Tasaperäinen vene Koordinaatit: N , E Mitat: 4,5 m x 1,8 m Huomiot: Vaikuttaa tuulilasiveneeltä Kuva 6. Kohde 5. Nojanmaanlahdentie 12 K 40, Savonlinna Y-tunnus: info@pintafilmi.com P P

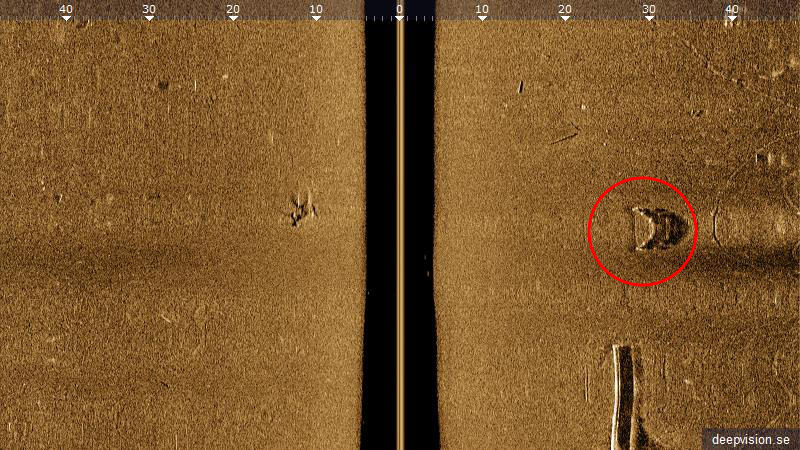

9 9 Kohde 6. Kuvaus: Vene Koordinaatit: N , E Mitat: 3,0 m x 1,8 m Huomiot: Vaikuttaa soutuveneeltä Kuva 7. Kohde 6. Kohde 7. Kuvaus: Kaareva tunnistamaton kohde Koordinaatit: N , E Mitat: 6,0 m x 2,5 m Huomiot: Ajossa häiriötä tällä kohden. Kuva vääristynyt? Pätkä putkilinjaa? Kuva 8. Kohde 7. Nojanmaanlahdentie 12 K 40, Savonlinna Y-tunnus: info@pintafilmi.com P P

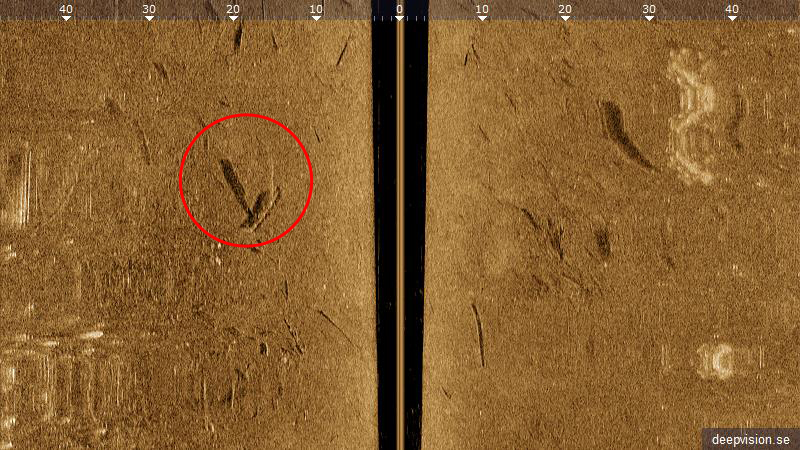

10 10 Kohde 8. Kuvaus: Pitkänomaiset objektit Koordinaatit: N , E Mitat: 4,0 m x 2,0 m Huomiot: Uittotukkeja? Kuva 9. Kohde 8. Kohde 9. Kuvaus: Monitahoiset varjot Koordinaatit: N , E Mitat: 6,5 m x 1,5 m ja 7 m x 0,5 m Huomiot: Alueella on runsaasti uittotukkeja pohjassa. Tämä kohde erottuu varjonsa puolesta muista. Kuva 10. Kohde 9. Nojanmaanlahdentie 12 K 40, Savonlinna Y-tunnus: info@pintafilmi.com P P

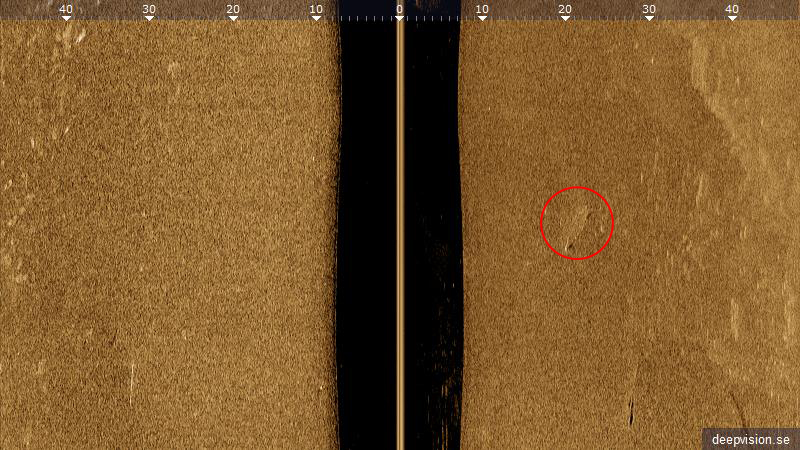

11 11 Kohde 10. Kuvaus: Selkeä, pitkänomainen kohde kallion juuressa. Lisäksi ympärillä kiviä kuin muodostelmassa. Koordinaatit: N , E Mitat: 7,9 m x 1,0 m Huomiot: Uittotukki? Kuva 11. Kohde 10. Kohde 11. Kuvaus: Vene Koordinaatit: N , E Mitat: 6,0 m x 1,0 m Huomiot: Sedimenttiin hautautunut vene Kuva 12. Kohde 11. Nojanmaanlahdentie 12 K 40, Savonlinna Y-tunnus: info@pintafilmi.com P P

12 12 Kohde G. Kuvaus: Aluksen laitoja muistuttava kohde Koordinaatit: N ', E Mitat: 16,0 m x 6,0 m Huomiot: Kohde on Museoviraston Arkeologisten kenttäpalveluiden vuonna 2011 tekemästä Ranta-Tampellan inventointiraportista. Kohdetta ei silloisen tutkimuksen yhteydessä tarkastettu. Kohteen kuva löytyy Museoviraston raportissa. Kohde H. Kuvaus: Osittain pohjaan vajonnut kaarevanoloinen kohde Koordinaatit: N , E Mitat:? Huomiot: Kohde on Museoviraston Arkeologisten kenttäpalveluiden vuonna 2011 tekemästä Ranta-Tampellan inventointiraportista. Kohdetta ei silloisen tutkimuksen yhteydessä tarkastettu. Kohteen kuva löytyy Museoviraston raportissa. Tämä kohde ei viistokaikukuvassa vaikuta erityisen mielenkiintoiselta. Kartta 2. Kartta kohteiden sijainnista. Karttapohja MTK Suomi v Yhteenveto ja jatkotoimenpiteet Tutkimuksen tavoitteena oli paikantaa ennestään tuntemattomia muinaisjäännöksiä, jotta niiden säilymistä Näsijärveen laskettavan kaasuputken vaikutusalueella voidaan suojella. tulkitsi MeriTaito Oy:n tuottaman viistokaikuluotausmateriaalin arkeologisesta näkökulmasta. Materiaalista löydettiin 11 kappaletta mielenkiintoisia kohteita. Näistä yksi on ennestään tuntematon noin 16 metrinen puinen hylky ja kolme pienempää venettä. Lisäksi aineistossa on ennestään tunnettu, mahdollinen muinaisjäännös, Särkänniemi 1, jonka muinaisjäännösstatus täytyy varmentaa. Loput kohteista ovat määrittelemättömiä anomalioita, jotka tarkastetaan hylkyjen tarkastuksen yhteydessä. Tarkastussukellukset on tilattu :ltä. Tämä raportti on väliraportti, ja sen tiedot yhdistetään tarkastussukellusten jälkeen varsinaiseen inventointiraporttiin. Y-tunnus: P Nojanmaanlahdentie 12 K 40, P Savonlinna info@pintafilmi.com

13 13 Lähteet Painamattomat lähteet Asemakaavan muutoksen selostus, Kaava nro 8333, Tampereen kaupunki Tampere, Ranta-Tampellan täyttöalueen arkeologinen vedenalaisinventointi, Museovirasto, Arkeologiset kenttäpalvelut, Eveliina Salo. Elektroniset lähteet Museoviraston rekisteriportaali: Sivustolla vierailtu Koskesta voimaa-sivusto: Sivustolla vierailtu Y-tunnus: P Nojanmaanlahdentie 12 K 40, P Savonlinna info@pintafilmi.com
