1 valaistussuunnitteluraportti 2 / azur ALAKATTOLAUTAN VALAISTUKSEN LOPPURAPORTTI

2 Azur - Filosofia. Sisältö 2- Azur - Filosofia 4- Sininen laituri 5- Sininen melumuuri 6- Specifikaatiot 7- Sininen juhla AZUR Hämärän saapuessa Helsingin ylle, dynaaminen satama-alue irtoaa valkoisella valopatjallaan ja tyylikkään sinisellä rajauksellaan omaksi saarekkeekseen ympäröitävästä maailmasta. Maailmasta, jossa pelataan golfia, ajellaan autoilla, tehdään kahvia, purjehditaan ja eletään toisenlaista elämää. Saavutaanpa tilaan mistä suunnasta tahansa, kohtaa tulija häikäisemättömän, valkoisen, virikkeellisen ja sinisellä valolla rajatun alueen. Tulija aistii selkeästi saapuvansa erilaiseen öiseen satamaan. 100 miljoonan lumenin valkoinen, hyvin väriä toistava ja virkistävä valomassa laskeutuu tarkasti halutulle alueelle 40 metrin korkeuteen sijoitetuista tähtiristikoista. Valaisimien epäsymmetrinen valonjako, valonjakopintojen vaaka-asento, valaisinrakenteen levymäinen olemus ja turhan hajavalon syövä häikäisysuojasylinteri minimoivat häikäisyn ja valosaasteen kaikista katsesuunnista. Tila ei kuitenkaan vielä tällä ole visuaaliselta ilmeeltään ja funktionaalisuudeltaan riittävä. Täydelliseksi sen tekee vasta itse Azur. Havainnekuva

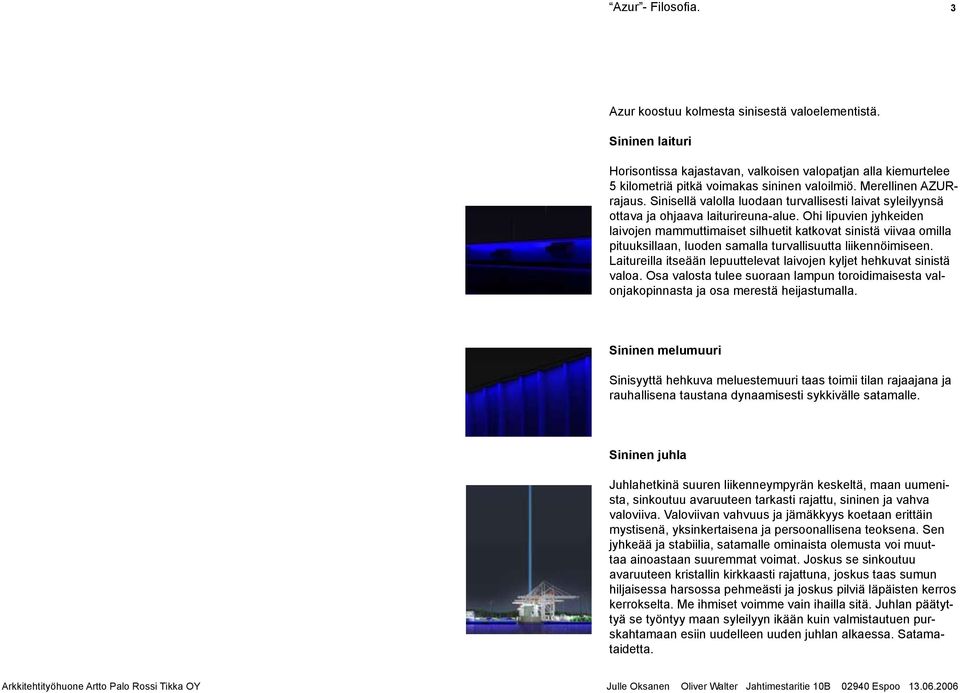

3 Azur - Filosofia. Azur koostuu kolmesta sinisestä valoelementistä. Sininen laituri Horisontissa kajastavan, valkoisen valopatjan alla kiemurtelee 5 kilometriä pitkä voimakas sininen valoilmiö. Merellinen AZURrajaus. Sinisellä valolla luodaan turvallisesti laivat syleilyynsä ottava ja ohjaava laiturireuna-alue. Ohi lipuvien jyhkeiden laivojen mammuttimaiset silhuetit katkovat sinistä viivaa omilla pituuksillaan, luoden samalla turvallisuutta liikennöimiseen. Laitureilla itseään lepuuttelevat laivojen kyljet hehkuvat sinistä valoa. Osa valosta tulee suoraan lampun toroidimaisesta valonjakopinnasta ja osa merestä heijastumalla. Sininen melumuuri Sinisyyttä hehkuva meluestemuuri taas toimii tilan rajaajana ja rauhallisena taustana dynaamisesti sykkivälle satamalle. Sininen juhla Juhlahetkinä suuren liikenneympyrän keskeltä, maan uumenista, sinkoutuu avaruuteen tarkasti rajattu, sininen ja vahva valoviiva. Valoviivan vahvuus ja jämäkkyys koetaan erittäin mystisenä, yksinkertaisena ja persoonallisena teoksena. Sen jyhkeää ja stabiilia, satamalle ominaista olemusta voi muuttaa ainoastaan suuremmat voimat. Joskus se sinkoutuu avaruuteen kristallin kirkkaasti rajattuna, joskus taas sumun hiljaisessa harsossa pehmeästi ja joskus pilviä läpäisten kerros kerrokselta. Me ihmiset voimme vain ihailla sitä. Juhlan päätyttyä se työntyy maan syleilyyn ikään kuin valmistautuen purskahtamaan esiin uudelleen uuden juhlan alkaessa. Satamataidetta.

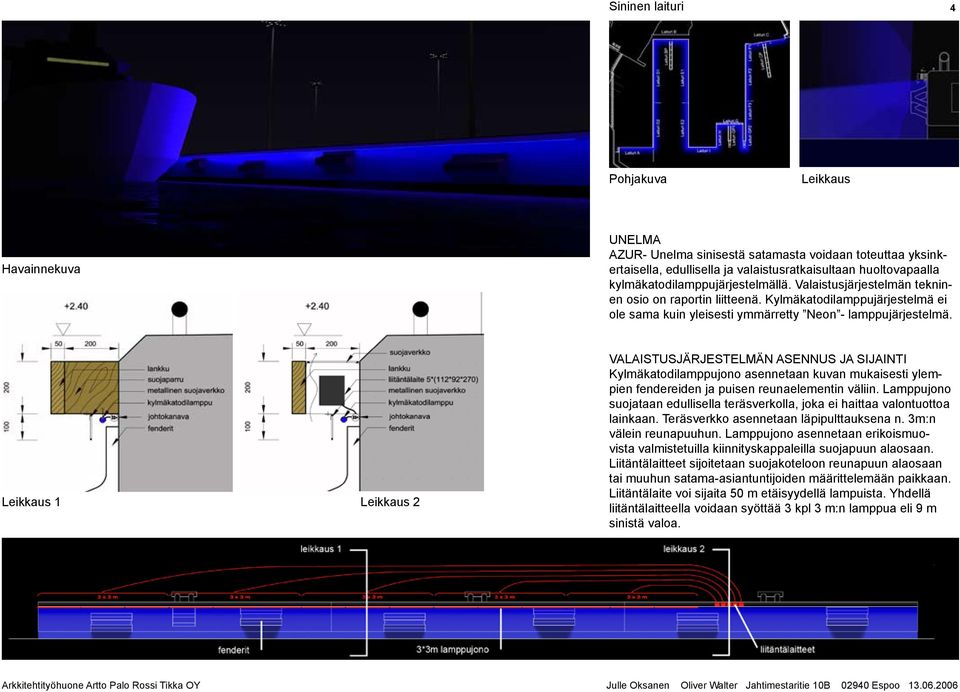

4 Sininen laituri Pohjakuva Leikkaus Havainnekuva UNELMA AZUR- Unelma sinisestä satamasta voidaan toteuttaa yksinkertaisella, edullisella ja valaistusratkaisultaan huoltovapaalla kylmäkatodilamppujärjestelmällä. Valaistusjärjestelmän tekninen osio on raportin liitteenä. Kylmäkatodilamppujärjestelmä ei ole sama kuin yleisesti ymmärretty Neon - lamppujärjestelmä. Leikkaus 1 Leikkaus 2 VALAISTUSJÄRJESTELMÄN ASENNUS JA SIJAINTI Kylmäkatodilamppujono asennetaan kuvan mukaisesti ylempien fendereiden ja puisen reunaelementin väliin. Lamppujono suojataan edullisella teräsverkolla, joka ei haittaa valontuottoa lainkaan. Teräsverkko asennetaan läpipulttauksena n. 3m:n välein reunapuuhun. Lamppujono asennetaan erikoismuovista valmistetuilla kiinnityskappaleilla suojapuun alaosaan. Liitäntälaitteet sijoitetaan suojakoteloon reunapuun alaosaan tai muuhun satama-asiantuntijoiden määrittelemään paikkaan. Liitäntälaite voi sijaita 50 m etäisyydellä lampuista. Yhdellä liitäntälaitteella voidaan syöttää 3 kpl 3 m:n lamppua eli 9 m sinistä valoa.

5 Sininen melumuuri Havainnekuva Pohjakuva Leikkaus SININEN MELUMUURI Sininen melumuuri toteutetaan samalla periaatteella kuin laiturireuna-alueen sininen viiva. Samat pitkäikäiset ja huoltovapaat tuotteet, niiden takuut ja samat tekniset asiat pätevät myös melumuurin osalta. Olemme kuitenkin muuttaneet melumuurin hämäränaikaista visuaalista ilmettä kilpailuaikaiseen ehdotukseemme nähden siten, että kylmäkatodilamppujono asennetaan muurin yläosaan. Tällöin muurista tulee rauhallisempi ja mystisempi aiempaan ehdotukseemme verrattuna. 1m pitkään valaisinvarteen asennetaan epäsymmetrinen, merialumiinista rakennettu optiikkaelementti.ehdotamme tässäkin tapauksessa VTT:n kehittämän nanopinnoitteen käyttöä. Johdotus ja liitäntälaitepaketit asennetaan muurin päälle, josta niitä on tarvittaessa helppo huoltaa nostolava- autolla. Liitäntälaite voi sijaita 50 m etäisyydellä lampuista. Yhdellä liitäntälaitteella voidaan syöttää 3 kpl 3 m:n lamppua eli 9 m sinistä valoa.

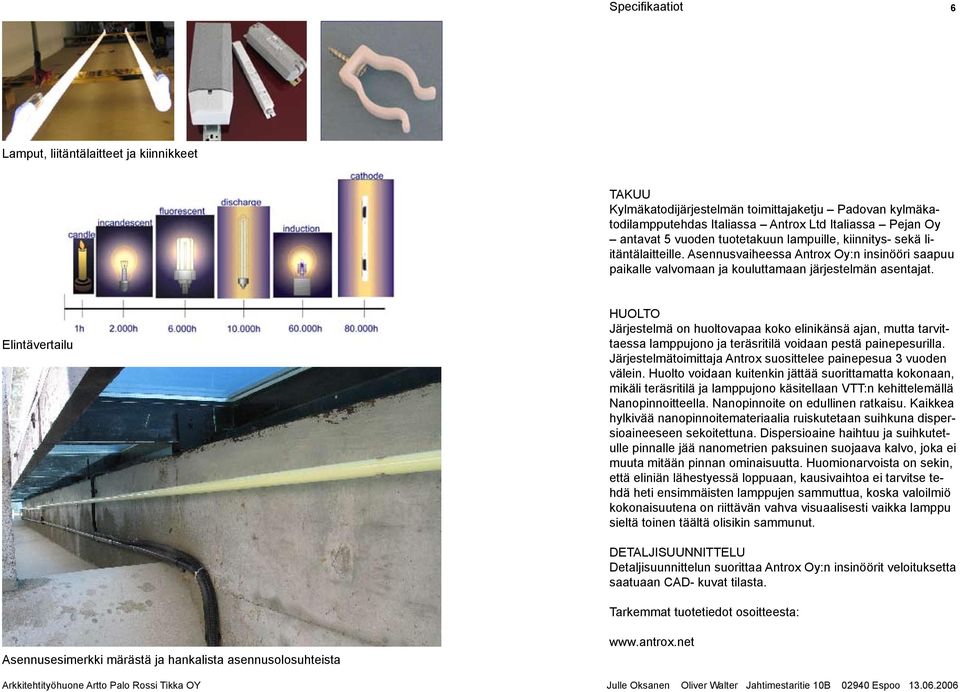

6 Specifikaatiot Lamput, liitäntälaitteet ja kiinnikkeet TAKUU Kylmäkatodijärjestelmän toimittajaketju Padovan kylmäkatodilampputehdas Italiassa Antrox Ltd Italiassa Pejan Oy antavat 5 vuoden tuotetakuun lampuille, kiinnitys- sekä liitäntälaitteille. Asennusvaiheessa Antrox Oy:n insinööri saapuu paikalle valvomaan ja kouluttamaan järjestelmän asentajat. Elintävertailu HUOLTO Järjestelmä on huoltovapaa koko elinikänsä ajan, mutta tarvittaessa lamppujono ja teräsritilä voidaan pestä painepesurilla. Järjestelmätoimittaja Antrox suosittelee painepesua 3 vuoden välein. Huolto voidaan kuitenkin jättää suorittamatta kokonaan, mikäli teräsritilä ja lamppujono käsitellaan VTT:n kehittelemällä Nanopinnoitteella. Nanopinnoite on edullinen ratkaisu. Kaikkea hylkivää nanopinnoitemateriaalia ruiskutetaan suihkuna dispersioaineeseen sekoitettuna. Dispersioaine haihtuu ja suihkutetulle pinnalle jää nanometrien paksuinen suojaava kalvo, joka ei muuta mitään pinnan ominaisuutta. Huomionarvoista on sekin, että eliniän lähestyessä loppuaan, kausivaihtoa ei tarvitse tehdä heti ensimmäisten lamppujen sammuttua, koska valoilmiö kokonaisuutena on riittävän vahva visuaalisesti vaikka lamppu sieltä toinen täältä olisikin sammunut. DETALJISUUNNITTELU Detaljisuunnittelun suorittaa Antrox Oy:n insinöörit veloituksetta saatuaan CAD- kuvat tilasta. Tarkemmat tuotetiedot osoitteesta: Asennusesimerkki märästä ja hankalista asennusolosuhteista

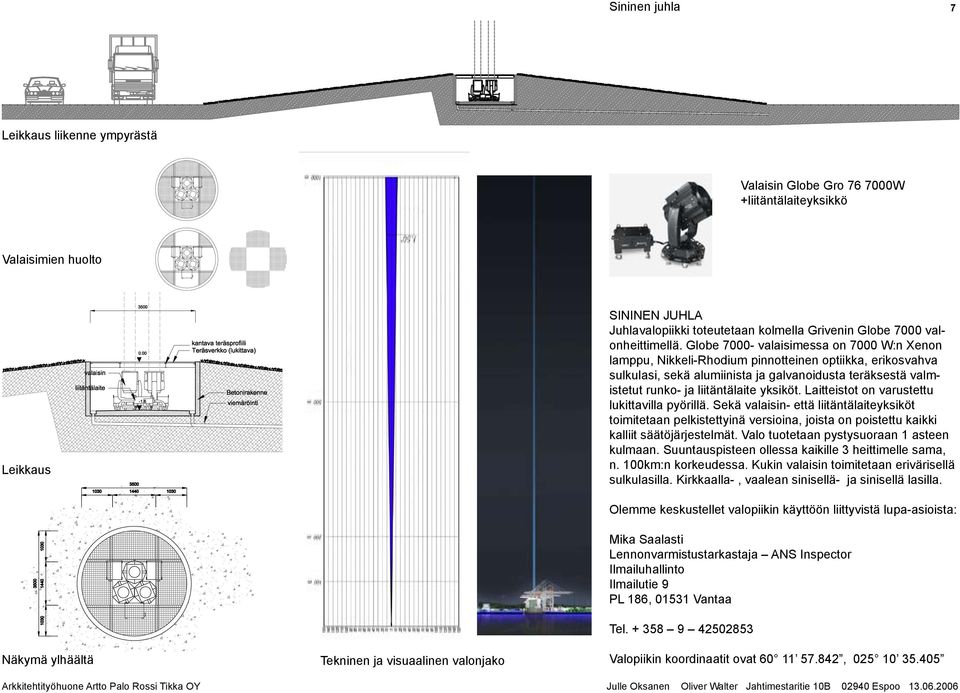

7 Sininen juhla Leikkaus liikenne ympyrästä Valaisin Globe Gro W +liitäntälaiteyksikkö Valaisimien huolto Leikkaus SININEN JUHLA Juhlavalopiikki toteutetaan kolmella Grivenin Globe 7000 valonheittimellä. Globe valaisimessa on 7000 W:n Xenon lamppu, Nikkeli-Rhodium pinnotteinen optiikka, erikosvahva sulkulasi, sekä alumiinista ja galvanoidusta teräksestä valmistetut runko- ja liitäntälaite yksiköt. Laitteistot on varustettu lukittavilla pyörillä. Sekä valaisin- että liitäntälaiteyksiköt toimitetaan pelkistettyinä versioina, joista on poistettu kaikki kalliit säätöjärjestelmät. Valo tuotetaan pystysuoraan 1 asteen kulmaan. Suuntauspisteen ollessa kaikille 3 heittimelle sama, n. 100km:n korkeudessa. Kukin valaisin toimitetaan erivärisellä sulkulasilla. Kirkkaalla-, vaalean sinisellä- ja sinisellä lasilla. Näkymä ylhäältä Tekninen ja visuaalinen valonjako Olemme keskustellet valopiikin käyttöön liittyvistä lupa-asioista: Mika Saalasti Lennonvarmistustarkastaja ANS Inspector Ilmailuhallinto Ilmailutie 9 PL 186, Vantaa Tel Valopiikin koordinaatit ovat ,
