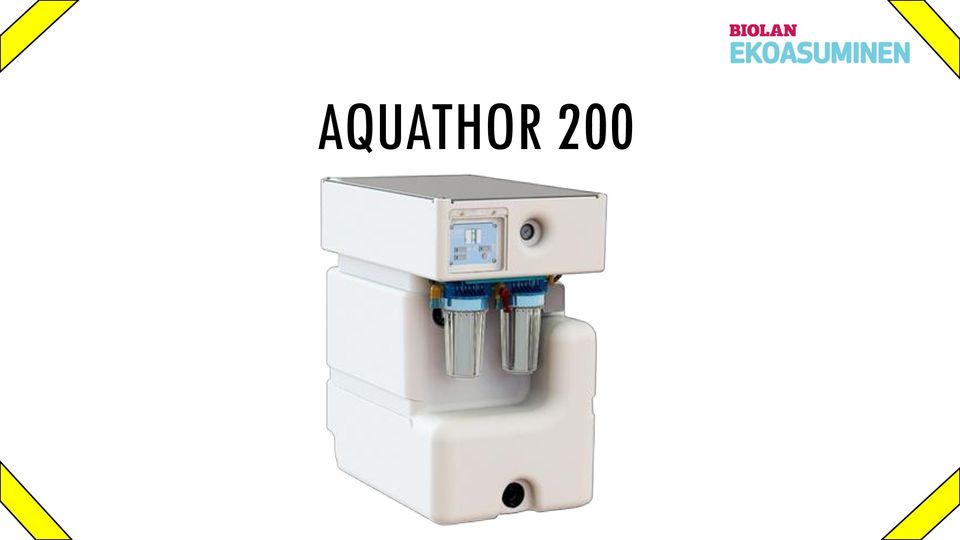

1 AQUATHOR 200

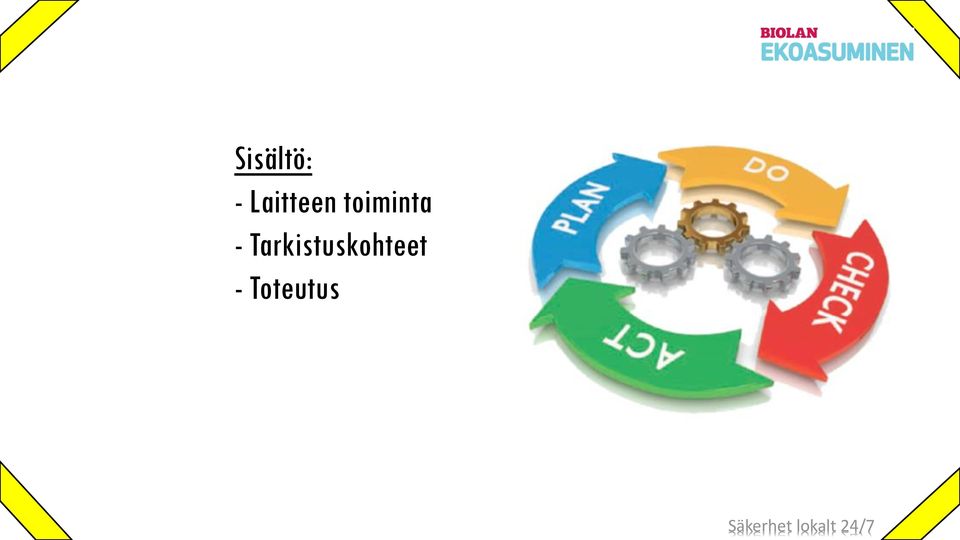

2 Sisältö: - Laitteen toiminta - Tarkistuskohteet - Toteutus Säkerhet lokalt 24/7

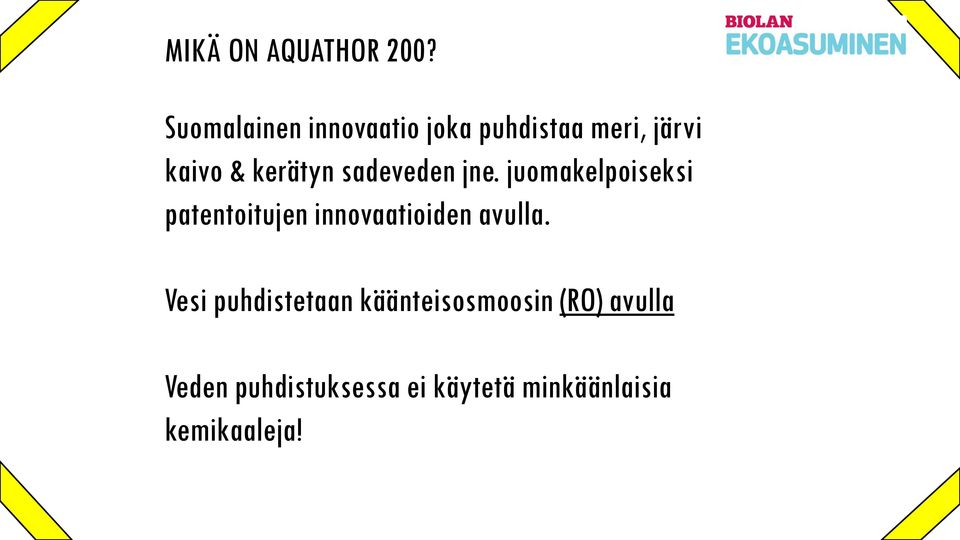

3 MIKÄ ON AQUATHOR 200? Suomalainen innovaatio joka puhdistaa meri, järvi kaivo & kerätyn sadeveden jne. juomakelpoiseksi patentoitujen innovaatioiden avulla. Vesi puhdistetaan käänteisosmoosin (RO) avulla Veden puhdistuksessa ei käytetä minkäänlaisia kemikaaleja!

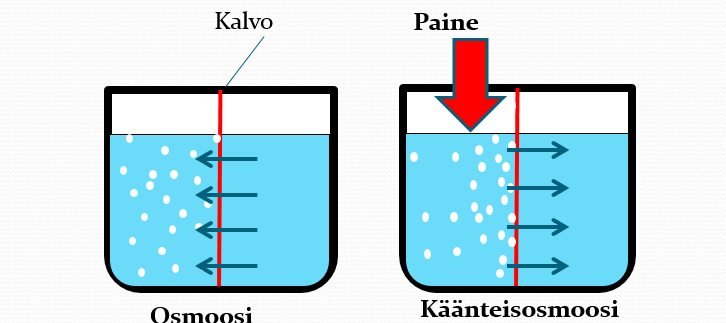

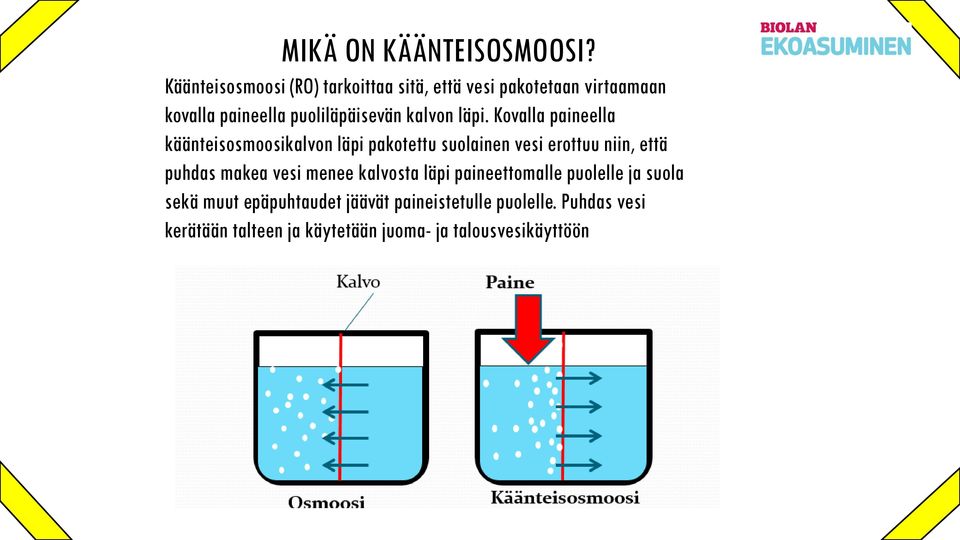

4 MIKÄ ON KÄÄNTEISOSMOOSI? Käänteisosmoosi (RO) tarkoittaa sitä, että vesi pakotetaan virtaamaan kovalla paineella puoliläpäisevän kalvon läpi. Kovalla paineella käänteisosmoosikalvon läpi pakotettu suolainen vesi erottuu niin, että puhdas makea vesi menee kalvosta läpi paineettomalle puolelle ja suola sekä muut epäpuhtaudet jäävät paineistetulle puolelle. Puhdas vesi kerätään talteen ja käytetään juoma- ja talousvesikäyttöön

5 MIKÄ ON KÄÄNTEISOSMOOSI? Poikittausvirtausta käytetään estämään epäpuhtauksien kerääntyminen kalvon pinnalle. Kalvon suuntainen virtausnopeus on noin suurempi kuin virtausnopeus kalvon läpi, huuhdellen siten kalvon pinnan tehokkaasti.

6 PUHDISTUSPROSESSI: VAIHE 1: SEDIMENTTISUODATIN VAIHE 2: AKTIIVIHIILISUODATIN

7 PUHDISTUSPROSESSI VAIHE 3: vesi pakotetaan korkeapainepumpun avulla virtaamaan membraanielementin läpi barin paineella. Membraani poistaa bakteerit, virukset, lääkejäämät, suolat, nitraatit, Dc, Pb, Hg, U, Al jne. Puhdas vesi varastoituu tämän jälkeen laitteen säiliöön ja on valmis käytettäväksi.

8 TARKISTUS: AquaThor 200 vesipuhdistamo on suunniteltu muun muassa seuraaviin käyttötarkoituksiin: 1: Kaivoveden puhdistamiseen kesämökki tai loma-asunto käyttöön. 2: Meri, järvi, joki, sadevesialtaan jne. raakaveden puhdistamiseen. Seuraavat asiat pitää tarkistaa

9 KAIVOVEDEN PUHDISTAMINEN: VESIANALYYSI AquaThor 200-keskusyksikölle kelpaa periaatteessa mikä tahansa raakavesi, kunhan veden suolaisuus on alle 0,8% (= max 8000ppm TDS). Laite on suunniteltu toimivan Itämeren alueella. Hapettunut rauta (ruskea puuro) sekä korkeat humusarvot saattavat kuitenkin tukkia esisuodattimet mikä tarkoittaa sitä, että laitteen esisuodattamia joutuu vaihtamaan normaalia useammin sekä membraania elvyttämään sitruunahapon avulla. Tapauksissa, joissa vesianalyysin perusteella hapettunut rauta & humuspitoisuudet ovat lähellä maksimaalisia arvoja, suositellaan mekaanisia lisäsuodattimia (esim 1kpl 25µm tai 10 tai 20 ) asennettavan ennen laitetta. Lisäsuodattimien tarkoitus on ottaa suurimmat kiintoaineet pois vedestä ennen kun ne pääsevät sisälle laitteeseen

10 KAIVOVEDEN PUHDISTAMINEN: VESIANALYYSI Laite ei sovellu öljyiselle vedelle. Mikäli vesianalyysin arvot ylittävät laitteen maksimaaliset raja-arvo lukemat, tai ovat lähellä niitä, pyydetään vesianalyysi lähetettävän sähköpostitse osoitteeseen Tehtaan asiantuntijat tulkitsevat analyysin sekä laativat ehdotuksen siitä, tarvitaanko mahdollisesti raakavedelle lisäsuodatusta.

11 KAIVOVEDEN PUHDISTAMINEN: VESIANALYYSI / RAJA-ARVOT Määritys STM 401/2001 max. Sallittu / suositeltu pitoisuus Max EMPROlle (tyypillinen) Escherichia coli <1 pmy/100ml 100 pmy/100ml Arseeni As 10 µg/l 500 µg/l Fluoridi F 1,5 mg/l 100 mg/l Nitraatti, NO3 50 mg/l 2500 mg/l Nitraattityppi, NO3-N 11 mg/l 500 mg/l Nitriitti, NO2 0,5 mg/l 25 mg/l Nitriittityppi, NO2-N 0,15 mg/l 7,5 mg/l Uraani, U 100 µg/l 5000 µg/l Koliformiset bakteerit 100 pmy/100ml pmy/100ml Ammonium, NH4 0,5 mg/l 25 mg/l Ammoniumtyppi, NH4-N 0,4 mg/l 20 mg/l Kloridi, Cl 100 mg/l 8000 mg/l Mangaani, Mn 100 µg/l 2000µg/l Rauta, Fe 400 µg/l 9000 µg/l CODMn(O2) (kemiallinen hapenkulutus) KMnO4-luku (kemiallinen hapenkulutus) 5 mg/l 15 mg/l 20 mg/l 60 mg/l Radon, Rn 1000 Bq/l 5000 Bq/l Sähkönjohtavuus 2500 µs/cm (=250 ms/m) µs/cm (=1300 ms/m) Sameus NTU (FTU) 1 ei oleellinen Väri 5 mg/l Pt ei oleellinen ph ei oleellinen Kokonaiskovuus mmol/l ei oleellinen Kalsium mg/l ei oleellinen Magnesium mg/l ei oleellinen Haju Ulkonäkö ei oleellinen ei oleellinen Alkaliniteetti mmol/l ei oleellinen

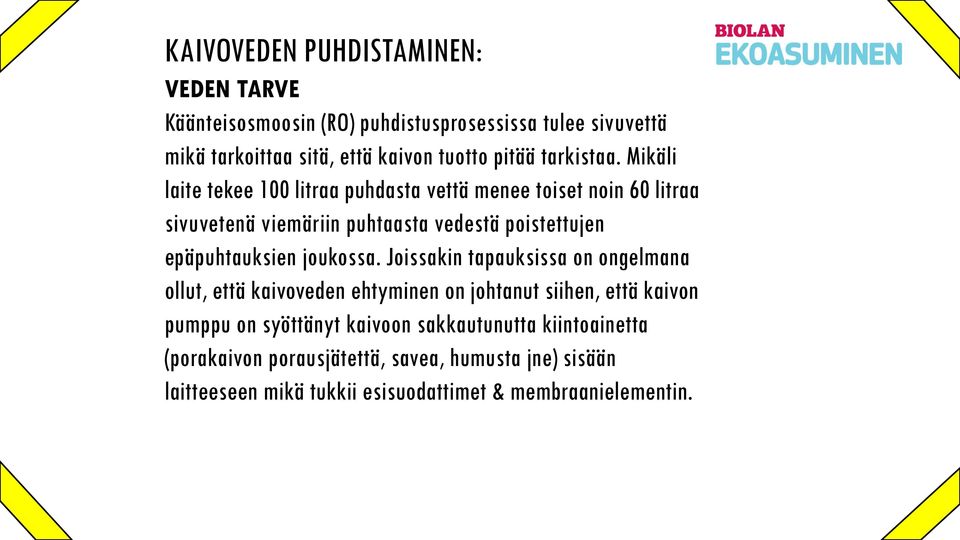

12 KAIVOVEDEN PUHDISTAMINEN: VEDEN TARVE Käänteisosmoosin (RO) puhdistusprosessissa tulee sivuvettä mikä tarkoittaa sitä, että kaivon tuotto pitää tarkistaa. Mikäli laite tekee 100 litraa puhdasta vettä menee toiset noin 60 litraa sivuvetenä viemäriin puhtaasta vedestä poistettujen epäpuhtauksien joukossa. Joissakin tapauksissa on ongelmana ollut, että kaivoveden ehtyminen on johtanut siihen, että kaivon pumppu on syöttänyt kaivoon sakkautunutta kiintoainetta (porakaivon porausjätettä, savea, humusta jne) sisään laitteeseen mikä tukkii esisuodattimet & membraanielementin.

13 KAIVOVEDEN PUHDISTAMINEN: LAITTEEN SIJOITTAMINEN Keskusyksikön mitat ovat 50 x 75 x 85 (L x S x K). Keskusyksikkö tulee sijoittaa sateelta ja suoralta auringolta suojattuun tilaan. Tilan tulee olla sellainen, ettei laitteesta mahdollisesti vuotava vesi aiheuta vahinkoa (lattiaviemäri tai vuotovahti joka katkaisee vedensyötön vuototilanteesa) Laitteen käyttölämpötila on astetta. Jos laite on ympärivuotisessa käytössä on sijoitustilan siis oltava lämmin. Laite pitää ääntä (52-55dBA) puhdistaessaan vettä joten sitä ei kannata sijoittaa esimerkiksi makuuhuoneen yhteyteen. Ainakin asia pitää saattaa asiakkaan tietoon.

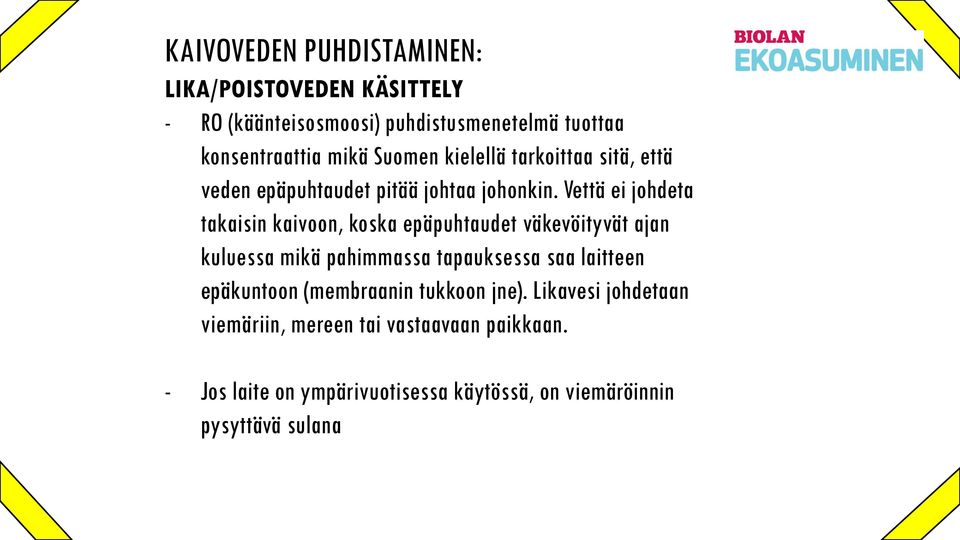

14 KAIVOVEDEN PUHDISTAMINEN: LIKA/POISTOVEDEN KÄSITTELY - RO (käänteisosmoosi) puhdistusmenetelmä tuottaa konsentraattia mikä Suomen kielellä tarkoittaa sitä, että veden epäpuhtaudet pitää johtaa johonkin. Vettä ei johdeta takaisin kaivoon, koska epäpuhtaudet väkevöityvät ajan kuluessa mikä pahimmassa tapauksessa saa laitteen epäkuntoon (membraanin tukkoon jne). Likavesi johdetaan viemäriin, mereen tai vastaavaan paikkaan. - Jos laite on ympärivuotisessa käytössä, on viemäröinnin pysyttävä sulana

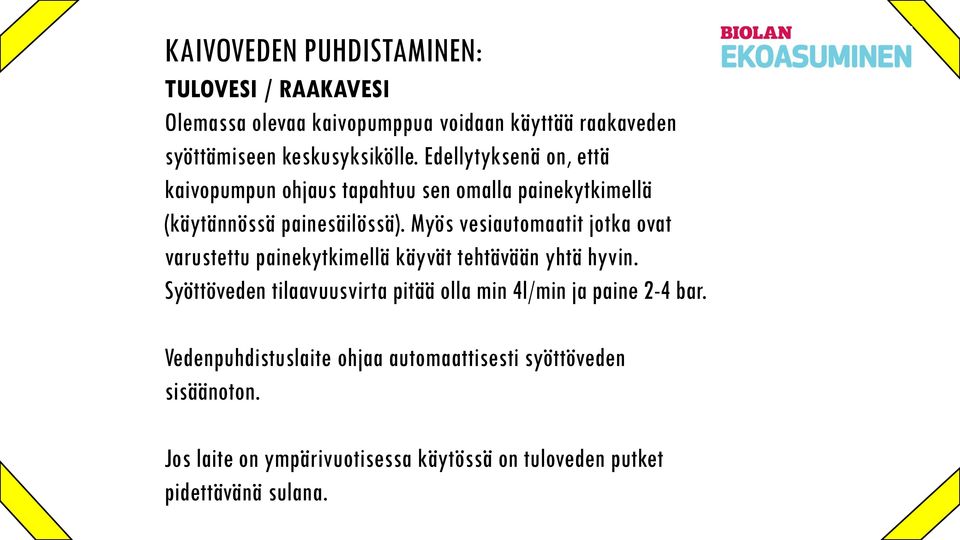

15 KAIVOVEDEN PUHDISTAMINEN: TULOVESI / RAAKAVESI Olemassa olevaa kaivopumppua voidaan käyttää raakaveden syöttämiseen keskusyksikölle. Edellytyksenä on, että kaivopumpun ohjaus tapahtuu sen omalla painekytkimellä (käytännössä painesäilössä). Myös vesiautomaatit jotka ovat varustettu painekytkimellä käyvät tehtävään yhtä hyvin. Syöttöveden tilaavuusvirta pitää olla min 4l/min ja paine 2-4 bar. Vedenpuhdistuslaite ohjaa automaattisesti syöttöveden sisäänoton. Jos laite on ympärivuotisessa käytössä on tuloveden putket pidettävänä sulana.

16 KAIVOVEDEN PUHDISTAMINEN: PUHDISTETTU VESI Laitteessa on integroitu jakelupumppu sekä säiliö puhtaalle vedelle (200 litraa). Jakelupumppu syöttää n. 17L/min puhdasta vettä putkistoon 4,5 barin paineella Laitteen jälkeen pitää asentaa elintarvike käyttöön soveltuva paisuntasäiliö (min tilavuus 20l / max 35l) tasaaman veden kulutushuippuja. Pienestä vedenkulutuksesta (esim vesilasillinen) aiheutuu verkostopumpulle turhia käynnistyksiä jotka lyhentävät merkittävästi sen elinikää. Jakelupumpun tuotto on niin suuri, että se riittää kahdelle suihkulle, vessalle, tiskikoneelle jne. Jos vettä käytetään paljon ja/tai laitteen rinnalle asennetaan lisää puskurisäiliöitä suositellaan puhtaan veden jakelu hoidettavan vesiautomaatilla. Tämä takaa riittävän vedensyötön suurissa kulutushuipuissa sekä kestää kovaa käyttöä

17 KAIVOVEDEN PUHDISTAMINEN: SÄHKÖ Laite tarvitsee normaalin 230V 50Hz pistorasian (Schuko). Maksimiteho on 500W. Ukkosherkillä alueilla/saaristossa pitää käyttää jännitepiikeiltä suojaavaa ylijännitesuojaa. Laitteen tarvitsema sähkö voidaan myös tuottaa aurinkopaneelijärjestelmällä. Biolan Ekoasuminen toimittaa aurinkopaneelijärjestelmän joka on mitoitettu tuottamamaan kesäkuukausina noin 200 litraa käyttövettä vuorokaudessa.

18 AVOVEDEN PUHDISTAMINEN: RAAKAVESI Raakavedeksi käy siis meri, järvi, joki, kerätty sadevesi jne. AquaThor 200-keskusyksikölle kelpaa periaatteessa mikä tahansa raakavesi, kunhan veden suolaisuus on alle 0,8% (= max 8000ppm TDS). Laite on suunniteltu toimivan Itämeren alueella.

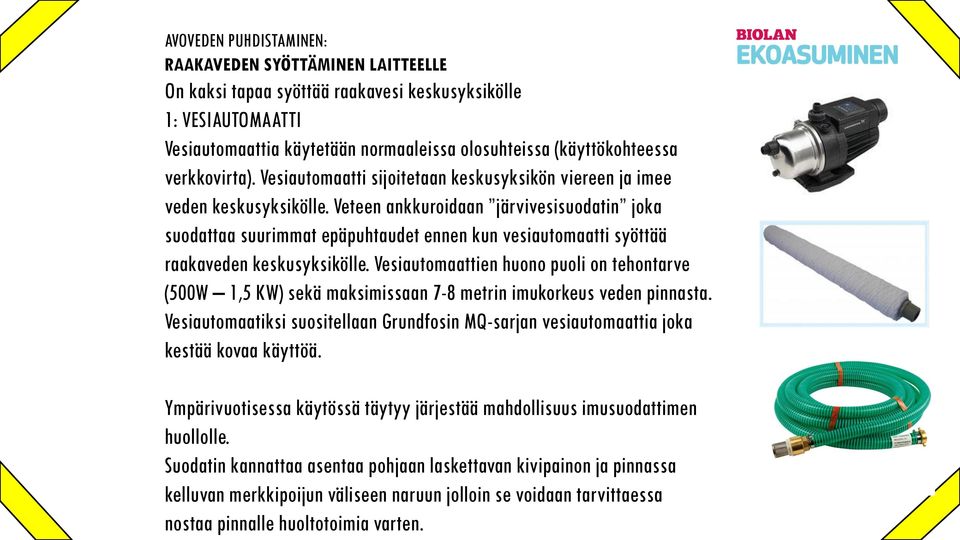

19 AVOVEDEN PUHDISTAMINEN: RAAKAVEDEN SYÖTTÄMINEN LAITTEELLE On kaksi tapaa syöttää raakavesi keskusyksikölle 1: VESIAUTOMAATTI Vesiautomaattia käytetään normaaleissa olosuhteissa (käyttökohteessa verkkovirta). Vesiautomaatti sijoitetaan keskusyksikön viereen ja imee veden keskusyksikölle. Veteen ankkuroidaan järvivesisuodatin joka suodattaa suurimmat epäpuhtaudet ennen kun vesiautomaatti syöttää raakaveden keskusyksikölle. Vesiautomaattien huono puoli on tehontarve (500W 1,5 KW) sekä maksimissaan 7-8 metrin imukorkeus veden pinnasta. Vesiautomaatiksi suositellaan Grundfosin MQ-sarjan vesiautomaattia joka kestää kovaa käyttöä. Ympärivuotisessa käytössä täytyy järjestää mahdollisuus imusuodattimen huollolle. Suodatin kannattaa asentaa pohjaan laskettavan kivipainon ja pinnassa kelluvan merkkipoijun väliseen naruun jolloin se voidaan tarvittaessa nostaa pinnalle huoltotoimia varten.

20 AVOVEDEN PUHDISTAMINEN: RAAKAVEDEN SYÖTTÄMINEN LAITTEELLE Vaihtoehto 2: AVOVESIPUMPPU (AquaThor-200P) Biolan Ekoasuminen myy avovesipumppua joka toimitetaan 25 & 50 metrin sähkö- ja vesiletkuin. Pumppu on työntävä ja upotetaan veteen painon avulla. Pumppu kykenee työntämään vettä 20 metrin korkeuteen, joten se soveltuu kohteisiin jossa on huomattava korkeusero. Pumppu on myös hyvin energiatehokas (75W) joten se soveltuu aurinkosähkökäyttöön. Avovesipumppu on suunniteltu lähinnä mökkikäyttöön.

21 AVOVEDEN PUHDISTAMINEN: RAAKAVEDEN SYÖTTÄMINEN LAITTEELLE HAVAINNEKUVA AVOVESIPUMPUN ASENNUKSESTA

22 AVOVEDEN PUHDISTAMINEN: RAAKAVEDEN SYÖTTÄMINEN LAITTEELLE Avovesipumppu upotetaan 80cm-3 metrin syvyyteen. Optimaalista on, että pumppu on noin 1,5 metrin syvyydessä, jotta pintalevät eivät tuki suodatinta. HUOM! Avovesipumppua ei missään nimessä saa upottaa pohjaan (pohjamudat jne tukkii suodattimet). Mikäli käyttökohteessa on hyvin matalaa tai muuten ongelmia veden kasvuston kanssa (lahdet, poukamat) saattaa avovesipumpun suodatinta joutua puhdistamaan normaalia useammin. Mikäli tämä on huomattava ongelma, voidaan veteen tehdä kaivo seuraavasti:

23 AVOVEDEN PUHDISTAMINEN: RAAKAVEDEN SYÖTTÄMINEN / MERIVESIKAIVO Veden pohjaan ajetaan soraa/hiekkaa (mikäli sellaista ei ole olemassa). Tämän jälkeen asennetaan hiekan päälle muutama kaivon rengas sekä renkaiden päälle jokin levy. Vesi suodattuu vesikaivoon hiekan läpi mikä poistaa huomattavasti ongelmia aiheuttavia eliöitä (levä jne). Kaivon renkaiden päällä oleva levy estää auringon säteet joka puolestaan vähentää mikro organismien kasvua.

24 AVOVEDENOVEDEN PUHDISTAMINEN: LAITTEEN SIJOITTAMINEN Keskusyksikön mitat ovat 50 x 75 x 85 (L x S x K). Keskusyksikkö tulee sijoittaa sateelta ja suoralta auringolta suojattuun tilaan. Tilan tulee olla sellainen, ettei laitteesta mahdollisesti vuotava vesi aiheuta vahinkoa. Laitteen käyttölämpötila on astetta. Jos laite on ympärivuotisessa käytössä on sijoitustilan siis oltava lämmin. Laite pitää ääntä (52-55dBA) puhdistaessaan vettä joten sitä ei kannata sijoittaa esimerkiksi makuuhuoneen yhteyteen. Ainakin asia pitää saattaa asiakkaan tietoon.

25 AVOVEDEN PUHDISTAMINEN: LIKA/POISTOVEDEN KÄSITTELY - RO (käänteisosmoosi) puhdistusmenetelmä tuottaa konsentraattia mikä Suomen kielellä tarkoittaa sitä, että veden epäpuhtaudet pitää johtaa johonkin. Likavesi johdetaan takaisin alkuperäislähteeseen tai viemäriin. - Jos laite on ympärivuotisessa käytössä, on viemäröinnin pysyttävä sulana!

26 AVOVEDEN PUHDISTAMINEN: PUHDISTETTU VESI Laitteessa on integroitu jakelupumppu sekä säiliö puhtaalle vedelle (200 litraa). Jakelupumppu syöttää n. 17L/min puhdasta vettä putkistoon 4,5 barin paineella Laitteen jälkeen pitää asentaa elintarvike käyttöön soveltuva paisuntasäiliö (min tilavuus 20l / max 35l) tasaaman veden kulutushuippuja. Pienestä vedenkulutuksesta (esim vesilasillinen) aiheutuu verkostopumpulle turhia käynnistyksiä jotka lyhentävät merkittävästi sen elinikää. Jakelupumpun tuotto on niin suuri, että se riittää kahdelle suihkulle, vessalle, tiskikoneelle jne. Jos vettä käytetään paljon ja/tai laitteen rinnalle asennetaan lisää puskurisäiliöitä suositellaan puhtaan veden jakelu hoidettavan vesiautomaatilla. Tämä takaa riittävän vedensyötön suurissa kulutushuipuissa sekä kestää kovaa käyttöä

27 AVOVEDEN PUHDISTAMINEN: SÄHKÖ Laite tarvitsee normaalin 230V 50Hz pistorasian (Schuko). Maksimiteho on 500W. Ukkosherkillä alueilla/saaristossa pitää käyttää jännitepiikeiltä suojaavaa ylijännitesuojaa. Laitteen tarvitsema sähkö voidaan myös tuottaa aurinkopaneelijärjestelmällä. Biolan Ekoasuminen toimittaa aurinkopaneelijärjestelmän joka on mitoitettu tuottamamaan kesäkuukausina noin 200 litraa käyttövettä vuorokaudessa.

28 MYYNTIARGUMENTTEJÄ: - SUOMALAINEN LAITE VALMISTUS HYVINKÄÄLLÄ - Kompakti kokonaisuus. Kaikki integroitu samoihin kuoriin (tekniikka, jakelupumppu, puhtaan veden säiliö). - Hyvin alhainen tehontarve (500W). Voidaan myös käyttää aurinkosähkön avulla. - Voi taata juomakelpoisen veden alkuperäislähteestä riippumatta - Laitteen asetuksia ei tarvitse koko ajan säätää patentoidun ejektoritekniikan avulla (toisin kuin kilpailijoiden) - Hyvin helppo itse käyttää ja huoltaa! - Ylivoimainen markkinajohtaja omassa segmentissään

29 Suunnittelu! Suunnittelu sekä selvitystyö on kaiken pohjana. Laite on tarkoitettu neljän hengen normaaliin käyttöön. Mikäli AquThor 200 on johonkin projektiin alimitoitettu, voimme myös tarjota suurempia laitteita. Tilapäisiä kulutuspiikkejä voidaan tasoittaa asentamalla laitteen kylkeen lisäsäiliöitä puhtaalle vedelle.

30 REFERENSSEJÄ

31 Matti Hakala Olli Nieminen
