1 Väliseinäharkot Kivi herää eloon VSH-68 VSH-88/300 VSH-130db VSH-150 PK-200

2 MITTATARKKAA VÄLISEINÄÄ NOPEASTI LAKKA VÄLISEINÄHARKOT VSH-88/300, VSH-68, VSH-150 Joustavasti valmista väliseinää Lakka-väliseinäharkot on kehitetty yhdessä kokeneiden muurarien kanssa. Hiottu ja mittatarkka VSH-88/300 kevytbetoniharkko on kustannustehokas ei-kantaviin väliseiniin. Kevyellä käteen sopivalla 298 mm korkealla harkolla saat valmista jälkeä vaivattomasti ja nopeasti. Puolikasharkojen ja kulmien tekemisen helpottamiseksi osassa harkkoja on katkaisu-urat. Raudoitusuralliset harkot mahdollistavat kutistumaraudoituksen asentamisen. Lähtö- ja aukonylityslistat täydentävät VSH-88/300 väliseinäjärjestelmää. VSH-88/ mm x 298 mm x 298 mm Menekki 11,11 kpl/m 2, paino 8,3 kg Lavalla on 144 ulkomitoiltaan samankokoista harkkoa: - 90 kpl pontillista harkkoa - 18 kpl päätyharkkoa halkaisu-uralla - 12 kpl pontillista harkkoa halkaisu-uralla - 24 kpl pontillista harkkoa raudoitusuralla 298 mm 298 mm 88 mm HIOTTU JA MITTATARKKA Ponttiharkko raudoitusuralla Ponttiharkko halkaisu-uralla Päätyharkko halkaisu-uralla Ponttiharkko KÄTEVÄ KATKAISU-URA Mikäli et tarvitse erikoiskohtien tekemistä helpottavia harkkoja, ne soveltuvat myös suoraan seinäpintaan eikä tavarahukkaa synny. VSH-88/300 harkon hyötykorkeus on 300 mm, joten pääset täysillä harkoilla mukavasti ovikorkeuteen 2,1 metriin. KEVYT NOPEA ASENNUS VSH-68 Mittatarkka väliseinäharkko 68 mm x 598 mm x 298 mm Menekki 5,6 kpl/m 2 Paino 14,5 kg Lavalla 84 harkkoa VSH-150 Kantava väliseinäharkko 150 mm x 598 mm x 198 mm Menekki 8,33 kpl/m 2, paino 16 kg Lavalla 98 harkkoa: - 70 kpl kokonaista - 28 kpl puolikasta Mittatarkka VSH-68-väliseinäharkko sopii esimerkiksi puurunkoisten rakennusten kosteiden tilojen verhoilumuuraukseen. Järjestelmään kuuluvat myös lähtö- ja aukonylityslistat. Kantavat väliseinät voidaan muurata VSH-150-harkolla. Ikkuna- ja oviaukkoylityksissä voidaan käyttää harjateräksiä tai sinkittyjä teräsprofiileja, jotka on mahdollista tilata harkkotoimituksen yhteydessä. 2 Lakan Betoni Oy Mitat: leveys x pituus x korkeus

3 ASENNUS Väliseinäharkon asennus aloitetaan betonivalun päältä M 100/600 muurauslaastilla tai M 100/500 harkkolaastilla. Väliseinäharkot kiinnitetään toisiinsa ohutsaumalaastilla. Talotekniset vedot ovat mahdollisia toteuttaa harkon pystysuuntaisissa onteloissa (halk. 35 mm). Lakka seinätasoitteista löytyvät kaikki kiviainespohjaisten seinien tasoitukseen tarvittavat tuotteet, niin kuiviin kuin märkiinkin tiloihin. Aukonylityksissä voidaan käyttää 88 aukonylityslistaa tai vaihtoehtoisesti raudoitusurallista harkkoa ja harjaterästä tai galvanoitua halk. 27 mm putkea. VSH-88/300 VÄLISEINÄJÄRJESTELMÄ 1. VSH-88/300 -harkon hyötykorkeus on 300 mm, joten pääset täysillä harkoilla ovikorkeuteen 2,1 metriin. 2. Oviaukon leveys + 20 mm. Oviaukkoylityksissä voidaan käyttää Lakka-aukonylityslistaa (88 x 1200 mm) Materiaalitiedot: 27M 21M Tuote Paino kg Menekki kpl/m 2 Laastia kg/kpl Ilmaääneneristävyys* Rw Puristuslujuus fb/mn/m 2 Paloluokka VSH-68 14,5 5,6 0,2 40 3,5 EI30 VSH-88/300 8,3 11,11 0,2 40 3,5 EI60 VSH ,33 0, EI120/REI90 Lataa tarkat asennusohjeet sekä materiaalitiedot Saatavana myös aukonylityslista, lähtölista, muurauskelkka *Molemmin puolin 5 mm tasoitettu seinä lakka.fi Lakka Väliseinäharkko 3

4 ERINOMAINEN ÄÄNENERISTYSKYKY! LAKKA VÄLISEINÄHARKKO VSH-130db Väliseinäasennuksen uusi aikakausi VSH-130db sopii kantaviin väliseiniin sekä väliseiniin, joiden ääneneristävyysvaatimus on Rw=48dB. Väliseinäharkko VSH-130db on betonimassasta valmistettu umpiharkko, jolla saavutetaan erinomainen ääneneristävyys. Järjestelmään kuuluu myös osakivien, putkitusten ja aukkopalkkien tekemistä helpottavat roiloharkot sekä seinien päädyissä käytettävät päätyharkot. Roiloharkoissa on pystysuuntaiset ontelot harkon keskellä. VSH-130db harkot muurataan ohutsaumalaastilla. VSH-130db 198 mm 130 mm x 298 mm x 198 mm Menekki 16,67 kpl/m 2 Paino 17 kg Lavalla on 72 harkkoa: - 8 kpl päätyharkkoa - 16 kpl roiloharkkoa 298 mm 130 mm Ponttiharkko Roiloharkko Päätyharkko VAHVA UMPIHARKKO MUOKATTAVA ROILOHARKKO 48 db ÄÄNENERISTÄVYYS Materiaalitiedot: Tuote Paino kg Menekki kpl/m 2 Laastia kg/kpl Ilmaääneneristävyys** Rw Puristuslujuus fb/mn/m 2 Paloluokka VSH-130db 17 16,67 0, EI120/REI60 VSH-130db roilo 13 16,67 0,2/4* EI120/REI60 Saatavana myös T-profiili 80 kuumasinkitty aukonylityslista. *Harkon onteloiden täyttömassan menekki, **Molemmin puolin 5 mm tasoitettu seinä 4 Lakan Betoni Oy Mitat: leveys x pituus x korkeus

5 Lataa tarkat asennusohjeet sekä materiaalitiedot lakka.fi VÄLISEINÄ- RAKENNEMALLI 1. Lakka VSH-130db -rakenne 1. Vsh-130db harkkoa voidaan käyttää myös pystyasennossa ja näin päästään 21M ovikorkeuteen M 27 M 2. Roiloharkon ontelot täytetään betonilla esim. Lakka sementtilaasti S Aukkoylityksissä palkin alapinnassa T-profiili Lakka Väliseinäharkko 5

6 VAATIVAMPIIN KOHTEISIIN LAKKA PONTTIKIVI PK-200 Uusi ja innovatiivinen tapa asentaa väliseinä Lakka PK-200 ponttikivi mahdollistaa täysin uuden ja innovatiivisen tavan asentaa väliseinät. Yhtenäinen ympäriponttaus muodostaa rakenteen sisälle jäävän piilolaastisauman. Betonista valmistetun ponttikiven ääneneristävyys on huippuluokkaa. PK-200:n käyttökohteita ovat esim. huoneistojen väliset seinät, kantavat väliseinät ja teollisuushallien väliseinät, joissa vaaditaan tiivistä ja iskunkestävää pintaa. PK mm x 298 mm x 198 mm Menekki 16,67 kpl/m 2 Paino 20 kg Lavalla on 72 harkkoa VÄHÄINEN LAASTIMENEKKI Laasti levitetään pelkästään harkon laastitaskuihin. Laastia ei mene hukkaan. 298 mm 198 mm MARKKINOIDEN PARAS ÄÄNENERISTÄVYYS 58 db Muurattavissa 200 mm leveissä harkkoseinissä. 200 mm MITTATARKAT PYSTYPONTIT Asennus ilman pystylaastia. Toimivat muurauksen ohjureina. NOPEA ASENNUS Ladotaan laastisauman päälle. Ei saumojen putsausta. Materiaalitiedot: Tuote Paino kg Menekki kpl/m 2 Laastia kg/kpl Ilmaääneneristävyys** Rw Puristuslujuus fb/mn/m 2 Paloluokka PK ,67 1, EI240/REI120/ EI-M60/REI-M60 Saatavana myös PK-200 -muurauskelkka **Molemmin puolin 10 mm tasoitettu seinä 6 Lakan Betoni Oy Mitat: leveys x pituus x korkeus

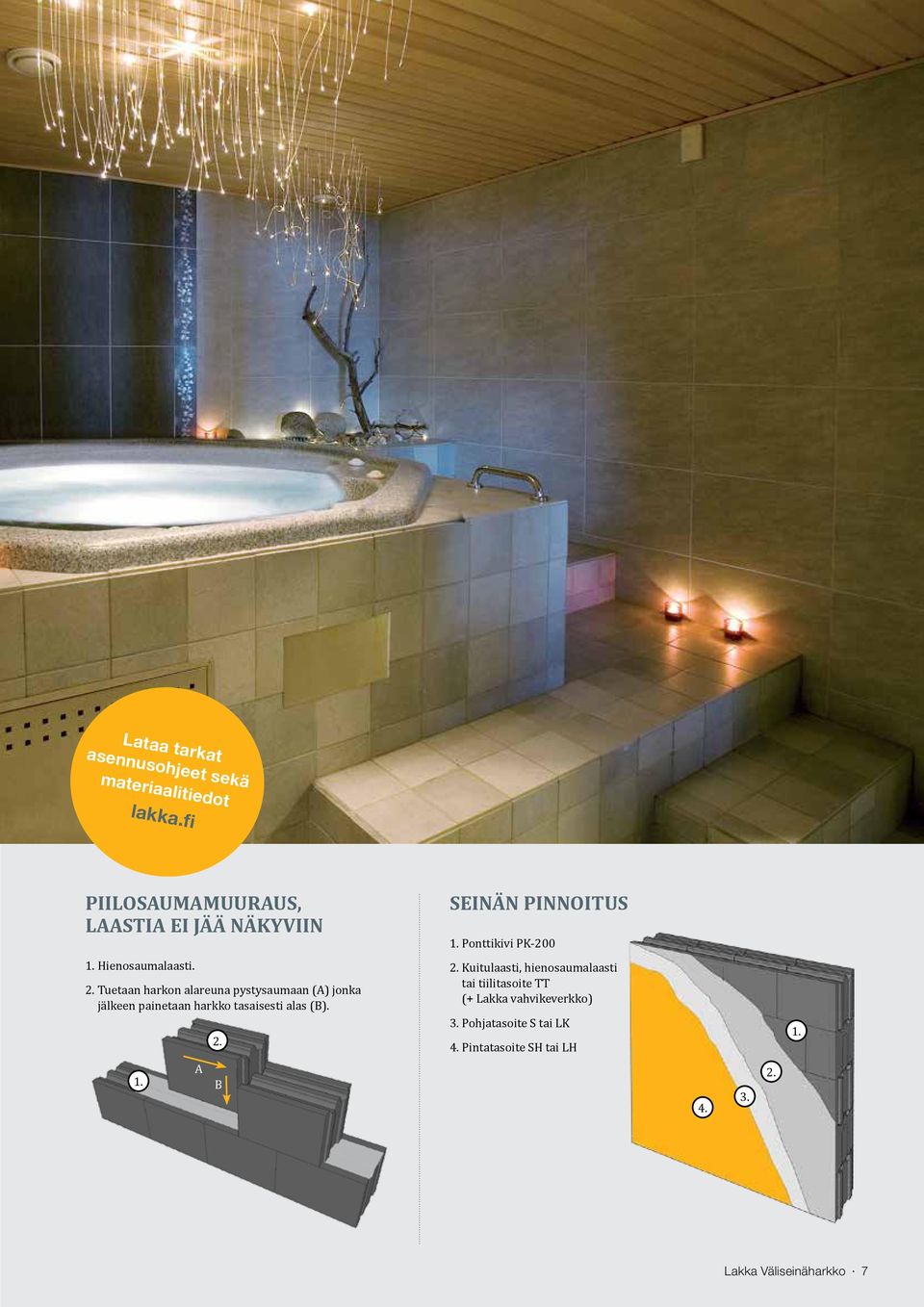

7 Lataa tarkat asennusohjeet sekä materiaalitiedot lakka.fi PIILOSAUMAMUURAUS, LAASTIA EI JÄÄ NÄKYVIIN SEINÄN PINNOITUS 1. Ponttikivi PK Hienosaumalaasti. 2. Tuetaan harkon alareuna pystysaumaan (A) jonka jälkeen painetaan harkko tasaisesti alas (B) Kuitulaasti, hienosaumalaasti tai tiilitasoite TT (+ Lakka vahvikeverkko) 3. Pohjatasoite S tai LK 4. Pintatasoite SH tai LH A B Lakka Väliseinäharkko 7

8 fabrik.fi 6/2016 Kaikki perustuksista viimeistelytuotteisiin Lakan Betoni Oy on kotimainen vuonna 1965 perustettu perheyritys. Tuotamme kiviainespohjaisia rakennustarvikkeita ja niihin liittyviä palveluita asiakkaittemme tarpeisiin. Lakka-tuoteperheeseen kuuluvat kivitalot, harkot, pihakivet, laastit, tasoitteet, elementit ja valmisbetoni. Tuotantolaitoksemme sijaitsevat ympäri Suomea viidellä paikkakunnalla: Joensuussa, Lopella, Forssassa, Jalasjärvellä ja Varkaudessa. Lakka-tuotteita myyvät jälleenmyyjät kautta maan. Tuotteidemme laatua valvoo Inspecta Sertifiointi Oy. Lakan Betoni Oy on ISO 9001 ja ISO sertifioitu yritys. Kaikki Lakan Betonin harkot, laatat, pihakivet ja muurikivet ovat CE-merkittyjä. Asiakaspalvelunumerot ja tilaukset: Itä-Suomi...puh , Etelä-Suomi...puh , Länsi-Suomi...puh , Operaattori veloittaa yritysnumeroihin soittamisesta: Lankapuhelimesta soitettaessa 8,21 snt/puhelu + 6,9 snt/min. Matkapuhelimesta soitettaessa 8,21 snt/puhelu + 14,90 snt/min Lakan Betoni Oy PL 42 (Linnunlahdentie 2, rak. 4A, 3. krs) Joensuu lakka.fi
