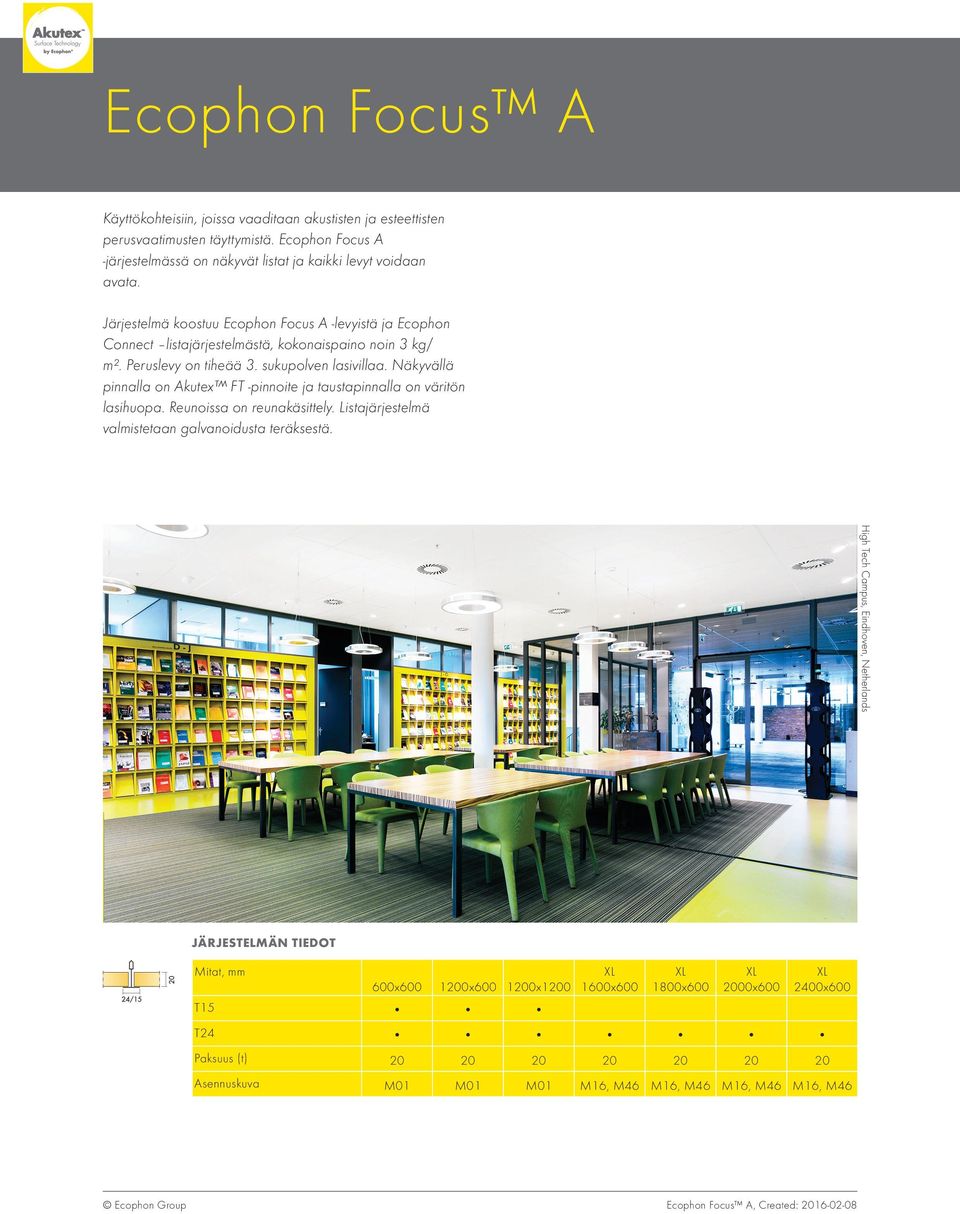

1 Ecophon Focus A Käyttökohteisiin, joissa vaaditaan akustisten ja esteettisten perusvaatimusten täyttymistä. Ecophon Focus A -järjestelmässä on näkyvät listat ja kaikki levyt voidaan avata. Järjestelmä koostuu Ecophon Focus A -levyistä ja Ecophon Connect listajärjestelmästä, kokonaispaino noin 3 kg/ m². Peruslevy on tiheää 3. sukupolven lasivillaa. Näkyvällä pinnalla on Akutex FT -pinnoite ja taustapinnalla on väritön lasihuopa. Reunoissa on reunakäsittely. Listajärjestelmä valmistetaan galvanoidusta teräksestä. High Tech Campus, Eindhoven, Netherlands Järjestelmän tiedot 600x x600 00x x600 T15 T24 Paksuus (t) M01 M01 M01 Asennuskuva Ecophon Group 10x600 10x x600 M16, M46 M16, M46 M16, M46 M16, M46 Ecophon Focus A, Created:

2 Focus A -levy Leikkaus: Focus A -järjestelmä ja Connect T24 Focus A -järjestelmä Akustiikka Äänenvaimennus: Testitulokset EN ISO 354 mukaan. Luokitus standardin EN ISO mukaan sekä NRC- ja SAA-arvot (Noise Reduction Coefficient ja Sound Absorption Average) standardin ASTM C 423 mukaan. α p, Todellinen äänenvaimennuskerroin Focus A, 50 o.d.s. Focus A, 0 o.d.s. o.d.s = asennuksen kokonaiskorkeus Taajuus Hz t o.d.s. α p, Todellinen äänenvaimennuskerroin α w Absorptioluokka 125 Hz 250 Hz 500 Hz 1000 Hz 00 Hz 4000 Hz C A t o.d.s. NRC SAA t AC(1.5) D nfw Artikulaatioluokka, ASTM E1111, ASTM Weighted normalized flanking level E1110 difference, ISO CAC db Sisäkaton vaimenemisluokka, ASTM 1414, ASTM E Avattavuus Levyt on helposti avattavissa. Katso asennuskuvasta minimiavaussyvyys. Puhdistettavuus (eniäismäärä) Imurointi ja pyyhintä päivittäin, nihkeäpyyhintä viikoittain. Valonheijastavuus White Frost, lähin NCS -värikoodi S 0500-N, 85% valonheijastavuus (josta yli 99% diffuusia heijastusta). Takaisinheijastavuuskerroin 63 mcd/(m²lx). Kiiltoaste < 1. Ecophon Group Ecophon Focus A, Created:

3 Kosteudenkesto Levyt kestävät 95% suhteellista kosteutta 30 C lämpötilassa ilman näkyviä muodonmuutoksia. (EN 13964). Sisäilma Sertifikaatti / Merkki Swedish Asthma and Allergy Association M1 French VOC A+ Danish Indoor Climate Label California Emission Regulation, CDPH Ympäristövaikutus Täysin kierrätettävissä. CO₂ ISO / EN mukaisesta EPD:stä Kg CO₂ ekvival./m² 2,59 Paloturvallisuus Maa Standardi Luokka Eurooppa EN A2-s1,d0 Peruslevy on testattu ja luokiteltu palamattomaksi standardin EN ISO 1182 mukaan. Järjestelmä on luokiteltu palonsuojakatteeksi NT FIRE 003 mukaan. Mekaaniset ominaisuudet Katso taulukosta eniäispistekuorma ja kuormituksenkesto ja Toiminnaliset vaatimukset: Mekaaninen kestävyys. Asennus Asennetaan oheisten asennuskuvien, asennusohjeen sekä mallikuvien mukaan. Asennuksen kokonaissyvyyden näet määrälaskelmasta. CE CE-merkki varmistaa tärkeät tuoteominaisuudet kuten äänenvaimennuskyky, päästöt, paloturvallisuus ja kuormitettavuus. Kaikki Ecophon alakattotuotteet on CE-merkitty standardin EN13964 mukaan. Tuoteominaisuudet on ilmoitettu Suoritustasoilmoituksessa (DoP). Ecophon Group Ecophon Focus A, Created:

4 M01 Asennuskuva (M01) Ecophon Focus A Määrälaskelma (poislukien hukka) 600x600 10x600 10x10 1 Focus A 2,8/m² 1,4/m² 0,7/m² 2 Connect T24 tai T15 TKL, asennus 10 välein (max. etäisyys seinästä 600, voidaan pidentää 10, jos TKL:n ja seinän välissä ei pistekuormaa). 0,9m/m² 0,9m/m² 0,9m/m² 3 Connect T24 tai T15 TVL, L=10, asennetaan 600 välein 1,7m/m² 1,7m/m² 0,9m/m² 4 Connect T24 tai T15 TVL, L=600 0,9m/m² Connect jatkojousi ripustuslangoin, asennus 10 välein (enintään 600 seinästä) 0,7/m² 0,7/m² 0,7/m² 6 Connect RL-kiinnike (Ei suositella uimahalliympäristöön) 0,7/m² 0,7/m² 0,7/m² 7 Suorakiinnitykseen: Connect suorakiinnike, asennetaan 10 välein 0,7/m² 0,7/m² 0,7/m² 8 Connect kulmalista, kiinnitys 300 välein tarpeen mukaan 9 Connect KKL (kiinnitys 300 välein) tarpeen mukaan Δ Minimi kokonaissyvyys: 100 jatkojousella ripustuslangoin, 50 SKI-kiinnikkeillä δ Minimi avaussyvyys:1 (130 10x10-levyllä) Valaisimien integroinnissa levyihin käytä Connect Bridging Max pistekuorma (N) Max kuormituksen kesto (N) 600x x x Katso määrälaskelma Ripustus säädettävällä ripustimella ja klipsillä Kiinnitys SKI-kiinnikkeellä Pistekuorma/Kuormituksenkestävyys

5 M16 Asennuskuva (M16) Ecophon Focus A käytävillä Määrälaskelma (poislukien hukka) 1600x x600 00x x600 1 Focus A 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect T24 -käytävälista (asennus 600 välein) 1,05/m² 0,95/m² 0,85/m² 0,7/m² 3 Connect-kulmalista KL (kiinnitys 0 välein) tarpeen mukaan 4 Connect KKL (kiinnitys 0 välein) tarpeen mukaan Δ Minimi kokonaissyvyys: δ Minimi avaussyvyys: Max pistekuorma (N) Max kuormituksen kesto (N) 1600x x600-00x x Katso määrälaskelma Pistekuorma/Kuormituksenkestävyys

6 M46 Asennuskuva (M46) Ecophon Focus A Määrälaskelma (poislukien hukka) 1600x x600 00x x600 1 Focus A 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect T24 TKL, asennus 600 välein 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 3 Connect T24 TVL, L=600 0,65m/m² 0,6m/m² 0,5m/m² 0,45m/m² 4 Connect-jatkojousi ripustuslangoin, asennus 1500 välein (max etäisyys seinästä 450 ) 1,1/m² 1,1/m² 1,1/m² 1,1/m² 5 Connect RL-kiinnike 1,1/m² 1,1/m² 1,1/m² 1,1/m² 6 Connect kulmalista, kiinnitys 300 välein tarpeen mukaan 7 Connect KKL (kiinnitys 300 välein) tarpeen mukaan Δ Minimi kokonaissyvyys: δ Minimi avaussyvyys: 100. Max pistekuorma (N) Max kuormituksen kesto (N) 1600x x x x Katso määrälaskelma Ripustus säädettävällä ripustimella ja klipsillä Pistekuorma/Kuormituksenkestävyys
