1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Järjestelmän Yleiskatsaus Järjestelmän tekniset tiedot Komponenttien Vaihto ja Päivitys Näin pääset alkuun..

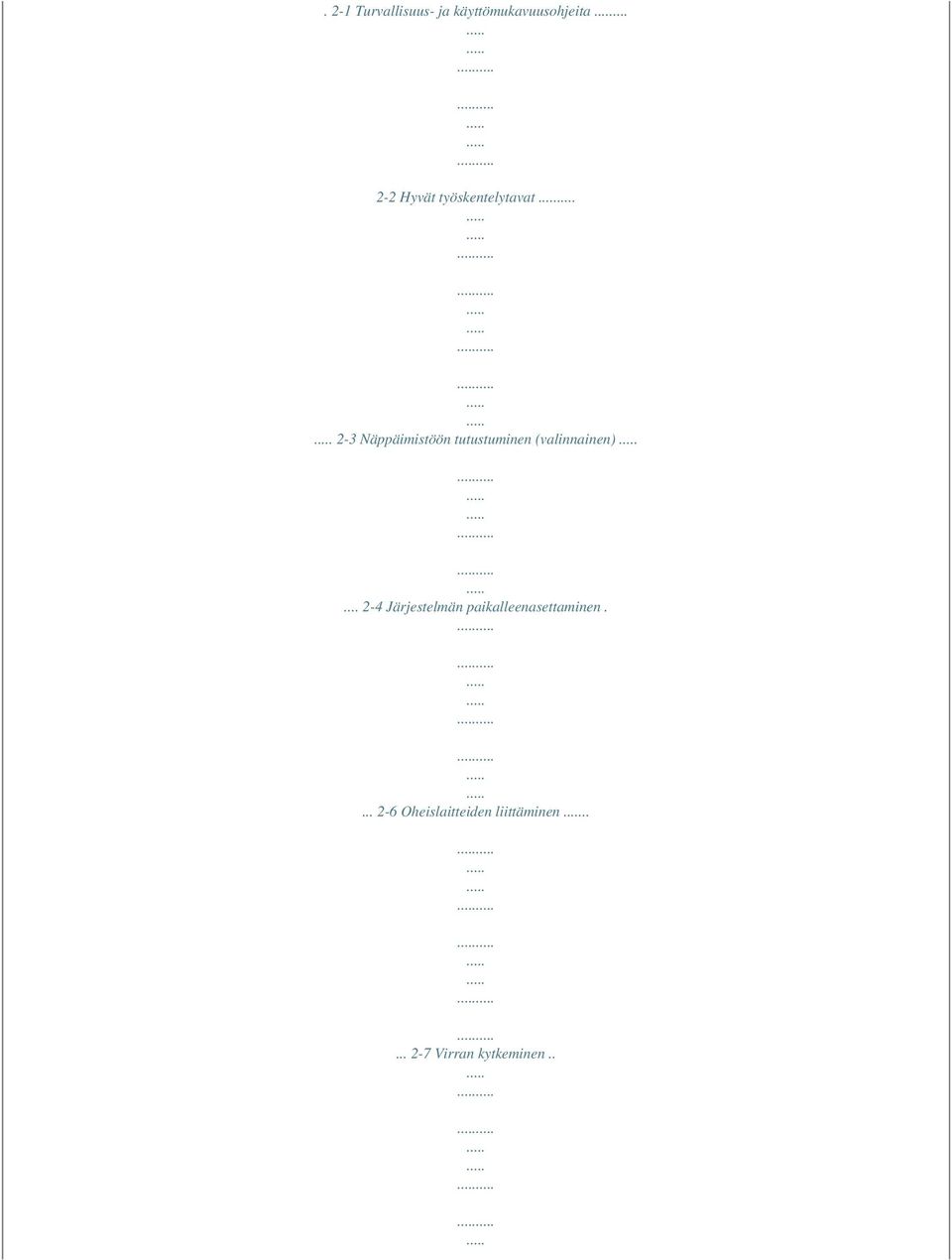

3 . 2-1 Turvallisuus- ja käyttömukavuusohjeita Hyvät työskentelytavat 2-3 Näppäimistöön tutustuminen (valinnainen) Järjestelmän paikalleenasettaminen Oheislaitteiden liittäminen Virran kytkeminen..

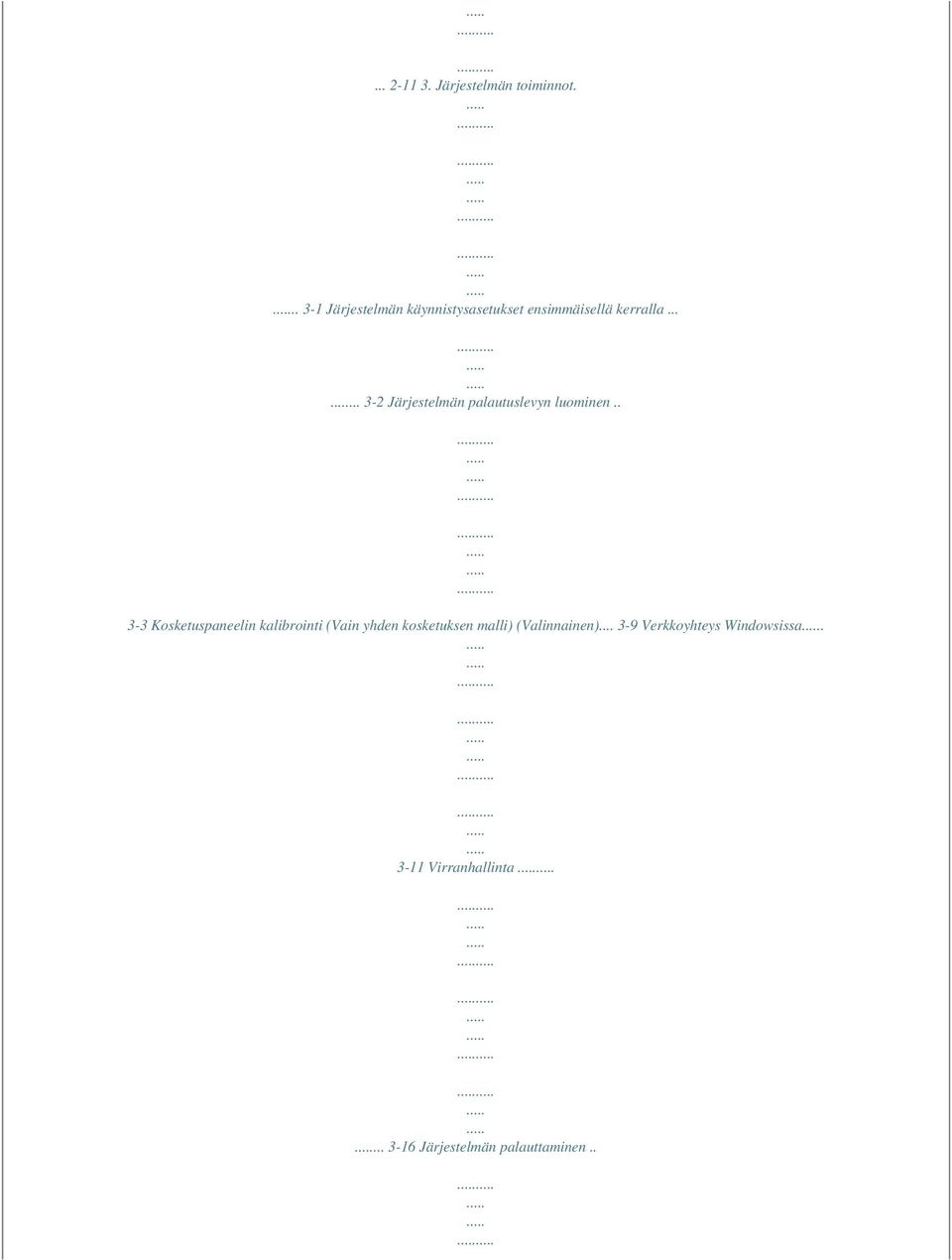

4 Järjestelmän toiminnot Järjestelmän käynnistysasetukset ensimmäisellä kerralla Järjestelmän palautuslevyn luominen Kosketuspaneelin kalibrointi (Vain yhden kosketuksen malli) (Valinnainen) Verkkoyhteys Windowsissa Virranhallinta Järjestelmän palauttaminen..

5 ii MS-A934 Huomautus tekijänoikeudesta Tämän asiakirjan tiedot ovat MICRO-STAR INTERNATIONALin omaisuutta. Olemme valmistaneet tämän asiakirjan huolella, mutta emme takaa sen sisällön oikeutta. Tuotteitamme parannetaan jatkuvasti ja pidätämme oikeudet muutoksiin ilman erillistä huomautusta. Tavaramerkit Kaikki tavaramerkit ovat vastaavien omistajiensa omaisuutta. MSI on Micro-Star Int'l Co., Ltd:n rekisteröity tavaramerkki. Intel on Intel Corporation:in rekisteröity tavaramerkki. Realtek on Realtek Semiconductor Corporation:in rekisteröity tavaramerkki. Windows on Microsoft Corporation:in rekisteröity tavaramerkki. Yhdysvaltojen patenttinumerot , , , ja Tähän tuotteeseen sisältyy tekijänoikeudella suojattua tekniikkaa, jota suojaavat Yhdysvaltojen patentti- ja muut tekijänoikeuslait. Tämän kopio-oikeudeltaan suojatun tekniikan käytön tulee olla Macrovisionin valtuuttamaa ja se on tarkoitettu vain kotikäyttöön ja muuhun rajoitettuun katseluun ellei Macrovision ole muuhun valtuuttanut. Ohjelmiston takaisinmallinnus tai purkaminen on kielletty. Revisiohistoria Revisio V1.0 Revisiohistoria Ensimmäinen julkaisu Päivämäärä 2010/ 10 iii Johdanto Päivitys ja takuu Huomaa, että tietyt esiasetetut komponentit tuotteessa eivät ehkä ole päivitettävissä tai vaihdettavissa käyttäjän pyynnöstä. Voit katsoa lisätietoja päivityksen rajoituksista käyttöoppaan teknisistä tiedoista. Lisätietoja tuotteesta voit kysyä paikalliselta jälleenmyyjältä. Älä yritä päivittää tai vaihtaa mitään tuotteen osaa, jos et ole valtuutettu jälleenmyyjä tai huoltotyöntekijä, koska se voi mitätöidä takuun. On erittäin suositeltavaa ottaa yhteyttä valtuutettuun jälleenmyyjään tai huoltokeskukseen päivitys- tai vaihtopalvelua varten. Vaihdettavien osien hankkiminen Huomaa, että käyttäjien ostaessa tietyissä maissa tai tietyillä alueilla laitteen vaihdettavia osia (tai yhteensopivia osia), ne ovat saattaneet viimeistään 5 vuoden kuluessa valmistajalta loppua, koska tuote on lopetettu, tuolloin annetuista virallisista päätöksistä riippuen. Ota yhteyttä valmistajaan osoitteen msi_rma/ kautta saadaksesi tarkempia tietoja varaosien hankinnasta. Tekninen tuki Jos järjestelmässä esiintyy virhe, jota et saa ratkaistuksi ohjekirjan avulla, ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään. Voit myös kokeilla seuraavia ohjeita lisäopastusta varten. MSI-verkkosivustolla on vastauksia usein kysyttyihin kysymyksiin, tekninen opas, BIOS-päivityksiä, ohjainpäivityksiä ja muuta tietoa osoitteessa: com/index.php?func=service Voit ottaa yhteyttä tekniseen henkilökuntaamme osoitteessa: msi.com/ iv MS-A934 Vihreän tuotteen ominaisuudet Pienentynyt energiankulutus käytössä ja valmiustilassa Ympäristölle ja terveydelle haitallisten aineiden rajoitettu käyttö Helposti purettavissa ja kierrätettävissä Luonnonvarojen pienentynyt käyttö kierrätystä rohkaisemalla Pidentynyt tuotteen elinkaari helppojen päivitysten avulla Vähentynyt kiinteän jätteen tuotanto takaisinottokäytännön ansiosta Ympäristöpolitiikka Tuote on suunniteltu mahdollistamaan osien uudelleen käytön ja kierrätyksen, jolloin laitetta ei tarvitse heittää pois sen käyttöiän päätyttyä. Käyttäjän tulee ottaa yhteyttä valtuutettuun paikalliseen keräyspisteeseen käyttöiän lopun saavuttaneiden tuotteiden kierrättämiseksi ja hävittämiseksi. Vieraile MSI:n web-sivustolla paikallistaaksesi lähimmän jakelijan, jolta saat lisätietoja kierrätyksestä: &name=service_worldwide. Käyttäjät voivat myös ottaa yhteyttä meihin sähköpostitse osoitteessa gpgreenteam@msi. com saadakseen lisätietoja MSI-tuotteiden oikeasta hävittämisestä, takaisinotosta, kierrätyksestä ja hajottamisesta. v Johdanto Turvallisuusohjeet Lue turvallisuusohjeet huolellisesti läpi. Ota huomioon kaikki laitteessa ja käyttöohjeessa mainitut varoitukset. Säilytä toimitukseen sisältyvä käyttöohje. Älä altista laitetta kosteudelle tai korkeille lämpötiloille. Aseta laite tasaiselle ja vakaalle pinnalle ennen asennusta. Varmista, että virran jännite on turvarajojen sisäpuolella ja 100~240 V:n rajoissa, ennen kuin kytket laitteen virtapistokerasiaan. Älä ota pistokkeesta suojamaadoitusnastaa pois käytöstä. Laite tulee kytkeä maadoitettuun verkkopistokerasiaan. Irrota virtajohto aina pistorasiasta, ennen kuin asennat mitään lisäkortteja tai -moduuleja laitteeseen. Irrota virtajohto aina pistorasiasta, jos laitetta ei käytetä tiettynä aikana virrankulutuksen säästämiseksi. Kotelon aukot ovat tuuletusilman kiertoa varten, ja ne estävät järjestelmää ylikuumenemasta. Älä peitä tuuletusaukkoja. Älä säilytä laitetta paikassa, jossa ei ole tuuletusta, tai jonka lämpötila on yli 60 C (140 F) tai alle 0 C (32 F). Seurauksena voi olla laitteen vaurioituminen. HUOMAUTUS: Maksimikäyttölämpötila on noin 40 C. vi MS-A934 Älä milloinkaan kaada laitteelle nestettä. Seurauksena voi olla laitteen vaurioituminen tai sähköisku.

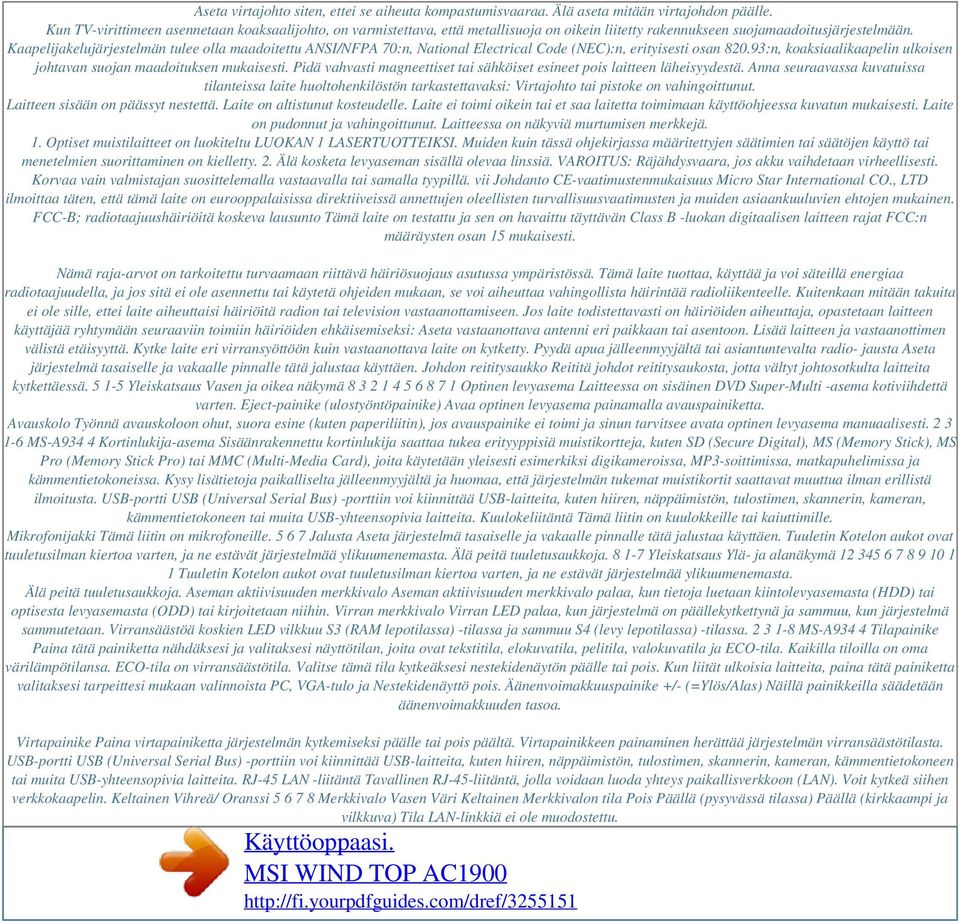

6 Aseta virtajohto siten, ettei se aiheuta kompastumisvaaraa. Älä aseta mitään virtajohdon päälle. Kun TV-virittimeen asennetaan koaksaalijohto, on varmistettava, että metallisuoja on oikein liitetty rakennukseen suojamaadoitusjärjestelmään. Kaapelijakelujärjestelmän tulee olla maadoitettu ANSI/NFPA 70:n, National Electrical Code (NEC):n, erityisesti osan :n, koaksiaalikaapelin ulkoisen johtavan suojan maadoituksen mukaisesti. Pidä vahvasti magneettiset tai sähköiset esineet pois laitteen läheisyydestä. Anna seuraavassa kuvatuissa tilanteissa laite huoltohenkilöstön tarkastettavaksi: Virtajohto tai pistoke on vahingoittunut. Laitteen sisään on päässyt nestettä. Laite on altistunut kosteudelle. Laite ei toimi oikein tai et saa laitetta toimimaan käyttöohjeessa kuvatun mukaisesti. Laite on pudonnut ja vahingoittunut. Laitteessa on näkyviä murtumisen merkkejä. 1. Optiset muistilaitteet on luokiteltu LUOKAN 1 LASERTUOTTEIKSI. Muiden kuin tässä ohjekirjassa määritettyjen säätimien tai säätöjen käyttö tai menetelmien suorittaminen on kielletty. 2. Älä kosketa levyaseman sisällä olevaa linssiä. VAROITUS: Räjähdysvaara, jos akku vaihdetaan virheellisesti. Korvaa vain valmistajan suosittelemalla vastaavalla tai samalla tyypillä. vii Johdanto CE-vaatimustenmukaisuus Micro Star International CO., LTD ilmoittaa täten, että tämä laite on eurooppalaisissa direktiiveissä annettujen oleellisten turvallisuusvaatimusten ja muiden asiaankuuluvien ehtojen mukainen. FCC-B; radiotaajuushäiriöitä koskeva lausunto Tämä laite on testattu ja sen on havaittu täyttävän Class B -luokan digitaalisen laitteen rajat FCC:n määräysten osan 15 mukaisesti. Nämä raja-arvot on tarkoitettu turvaamaan riittävä häiriösuojaus asutussa ympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä energiaa radiotaajuudella, ja jos sitä ei ole asennettu tai käytetä ohjeiden mukaan, se voi aiheuttaa vahingollista häirintää radioliikenteelle. Kuitenkaan mitään takuita ei ole sille, ettei laite aiheuttaisi häiriöitä radion tai television vastaanottamiseen. Jos laite todistettavasti on häiriöiden aiheuttaja, opastetaan laitteen käyttäjää ryhtymään seuraaviin toimiin häiriöiden ehkäisemiseksi: Aseta vastaanottava antenni eri paikkaan tai asentoon. Lisää laitteen ja vastaanottimen välistä etäisyyttä. Kytke laite eri virransyöttöön kuin vastaanottava laite on kytketty. Pyydä apua jälleenmyyjältä tai asiantuntevalta radio- jausta Aseta järjestelmä tasaiselle ja vakaalle pinnalle tätä jalustaa käyttäen. Johdon reititysaukko Reititä johdot reititysaukosta, jotta vältyt johtosotkulta laitteita kytkettäessä Yleiskatsaus Vasen ja oikea näkymä Optinen levyasema Laitteessa on sisäinen DVD Super-Multi -asema kotiviihdettä varten. Eject-painike (ulostyöntöpainike) Avaa optinen levyasema painamalla avauspainiketta. Avauskolo Työnnä avauskoloon ohut, suora esine (kuten paperiliitin), jos avauspainike ei toimi ja sinun tarvitsee avata optinen levyasema manuaalisesti MS-A934 4 Kortinlukija-asema Sisäänrakennettu kortinlukija saattaa tukea erityyppisiä muistikortteja, kuten SD (Secure Digital), MS (Memory Stick), MS Pro (Memory Stick Pro) tai MMC (Multi-Media Card), joita käytetään yleisesti esimerkiksi digikameroissa, MP3-soittimissa, matkapuhelimissa ja kämmentietokoneissa. Kysy lisätietoja paikalliselta jälleenmyyjältä ja huomaa, että järjestelmän tukemat muistikortit saattavat muuttua ilman erillistä ilmoitusta. USB-portti USB (Universal Serial Bus) -porttiin voi kiinnittää USB-laitteita, kuten hiiren, näppäimistön, tulostimen, skannerin, kameran, kämmentietokoneen tai muita USB-yhteensopivia laitteita. Kuulokeliitäntä Tämä liitin on kuulokkeille tai kaiuttimille. Mikrofonijakki Tämä liitin on mikrofoneille Jalusta Aseta järjestelmä tasaiselle ja vakaalle pinnalle tätä jalustaa käyttäen. Tuuletin Kotelon aukot ovat tuuletusilman kiertoa varten, ja ne estävät järjestelmää ylikuumenemasta. Älä peitä tuuletusaukkoja Yleiskatsaus Ylä- ja alanäkymä Tuuletin Kotelon aukot ovat tuuletusilman kiertoa varten, ja ne estävät järjestelmää ylikuumenemasta. Älä peitä tuuletusaukkoja. Aseman aktiivisuuden merkkivalo Aseman aktiivisuuden merkkivalo palaa, kun tietoja luetaan kiintolevyasemasta (HDD) tai optisesta levyasemasta (ODD) tai kirjoitetaan niihin. Virran merkkivalo Virran LED palaa, kun järjestelmä on päällekytkettynä ja sammuu, kun järjestelmä sammutetaan. Virransäästöä koskien LED vilkkuu S3 (RAM lepotilassa) -tilassa ja sammuu S4 (levy lepotilassa) -tilassa MS-A934 4 Tilapainike Paina tätä painiketta nähdäksesi ja valitaksesi näyttötilan, joita ovat tekstitila, elokuvatila, pelitila, valokuvatila ja ECO-tila. Kaikilla tiloilla on oma värilämpötilansa. ECO-tila on virransäästötila. Valitse tämä tila kytkeäksesi nestekidenäytön päälle tai pois. Kun liität ulkoisia laitteita, paina tätä painiketta valitaksesi tarpeittesi mukaan valinnoista PC, VGA-tulo ja Nestekidenäyttö pois. Äänenvoimakkuuspainike +/- (=Ylös/Alas) Näillä painikkeilla säädetään äänenvoimakkuuden tasoa. Virtapainike Paina virtapainiketta järjestelmän kytkemiseksi päälle tai pois päältä. Virtapainikkeen painaminen herättää järjestelmän virransäästötilasta. USB-portti USB (Universal Serial Bus) -porttiin voi kiinnittää USB-laitteita, kuten hiiren, näppäimistön, tulostimen, skannerin, kameran, kämmentietokoneen tai muita USB-yhteensopivia laitteita. RJ-45 LAN -liitäntä Tavallinen RJ-45-liitäntä, jolla voidaan luoda yhteys paikallisverkkoon (LAN). Voit kytkeä siihen verkkokaapelin. Keltainen Vihreä/ Oranssi Merkkivalo Vasen Väri Keltainen Merkkivalon tila Pois Päällä (pysyvässä tilassa) Päällä (kirkkaampi ja vilkkuva) Tila LAN-linkkiä ei ole muodostettu.

7 LAN-linkki on muodostettu. Tietokone pitää yhteyttä lähiverkon toiseen tietokoneeseen. 10 Mbit/s -tiedonsiirtonopeus on valittu. 100 Mbit/s -tiedonsiirtonopeus on valittu Mbit/s -tiedonsiirtonopeus on valittu. Oikea Vihreä Pois Päällä Oranssi Päällä 1-9 Yleiskatsaus 9 VGA-tuloportti DB15 (F) -liitäntä on tarkoitettu VGAliitäntälaitteelle. Virtaliitäntä Mukana tullut adapteria muuttaa vaihtovirran tasavirraksi tätä liitäntää varten. Tämän liitännän kautta tuleva virta antaa virtaa tietokoneelle. Voit välttää tietokoneen vahingoittumisen käyttämällä aina mukana tulevaa virta-adapteria MS-A934 JärJestelmän tekniset tiedot Suoritin Intel Celeron Dual Core E3400/ E5700 (Valinnainen) -suoritin Sirusarja North Bridge: Intel G41 Express -piirisarja South Bridge: Intel ICH7 -piirisarja Muisti 2 DDR3 SO-DIMM -paikkaa Tukee enintään 4GB:ä LAN Langallinen LAN: Realtek RTL8111E Gigabit Ethernet -ohjaimen tuki Langaton LAN: valinnaisesti Mini PCI-E WLAN -moduulin tukema Ääni Realtek ALC269-sarjan HDA-koodekki Azalia 1.0 -yhteensopiva Näyttö 18,5-tuumainen TFT-LCD-näyttö, jonka optimiresoluutio on 1366 X 768 ja kuvasuhde on tavallinen 16:9-laajakuva Sivu-I/O 2 USB-porttia 1 kuulokejakki 1 mikrofoniliitäntä Ala-I/O 1 LAN-jakki 4 USB-porttia 1 VGA-tuloportti 1 DC-In-virtaliitäntä Muisti Kovalevyasema: 3,5", SATAII Optinen levyasema: Slim DVD Super Multi Kortinlukija: 4 yhdessä (SD, MMC, MS, MS Pro) Stereokaiutin 2 stereokaiutinta Web-kamera 1,3M webkamera mikrofonilla Virtalähde watin AC/DC-sovitin aktiivisella tehokertoimen korjauksella Tulo: V~, Hz, 1,5A Lähtö: 19 V 6,32A 1-11 Yleiskatsaus komponenttien Vaihto Ja PäiVitYs Huomaa, että tietyt esiasetetut komponentit tuotteessa eivät ehkä ole päivitettävissä tai vaihdettavissa käyttäjän pyynnöstä käyttäjän ostamasta mallista riippuen Keskusyksikkö 2 Muisti 1-12 MS-A934 3 Kovalevyasema 4 Langaton verkkokortti 5 Optinen levyasema Jos tietty komponentti on määritetty MSI-insinöörin tai myymälän toimesta ongelmalliseksi tai vialliseksi ja se tarvitsee vaihtaa, voit tuoda tuotteen korjattavaksi lähimpään MSI-valtuutettuun huoltokeskukseen kunhan sinulla on mukana takuukortti, ostolasku tai ostokuitti. Voit katsoa lisätietoja päivityksen rajoituksista käyttöoppaan teknisistä tiedoista. Lisätietoja tuotteesta voit kysyä paikalliselta jälleenmyyjältä. Älä yritä päivittää tai vaihtaa mitään tuotteen osaa, jos et ole valtuutettu jälleenmyyjä tai huoltotyöntekijä, koska se voi mitätöidä takuun. On erittäin suositeltavaa ottaa yhteyttä valtuutettuun jälleenmyyjään tai huoltokeskukseen päivitys- tai vaihtopalvelua varten Kappale 2 Näin pääset alkuun Tästä kappaleesta löydät tiedot kovalevyn asetustoimenpiteistä. Kun liität oheislaitteita, ole varovainen laitteiden kanssa ja käytä maadoitettua rannehihnaa staattisen sähkön välttämiseksi. Näin pääset alkuun turvallisuus- Ja käyttömukavuusohjeita Kannettavalla AIO-tietokoneella voit työskennellä missä vain. Hyvän työtilan valinta on kuitenkin tärkeää, jos työskentelet pidempiä aikoja tietokoneen kanssa. 1. Työtilan valaistuksen on oltava riittävä. 2. Valitse sopiva pöytä ja tuoli. Säädä niiden korkeus itsellesi sopiviksi. 3. Istuessasi tuolissa, istu suorana ja säilytä Aseta kädet pöydälle tukemaan ranteita. 6. Säädä AIO PC:n kulma/asento sopivaksi. 8. AIO PC on seuraavat ohjeet aina työskennellessäsi huomioon. Vaihda asentoa usein. Venyttele ja kuntoile pakkaus ja ota AC/DC-adapteri sekä virtajohto esille. Vaihe 2. Kokoa AC/DC-adapteri ja AC-virtajohto. Vaihe AC-virtajohto ensin sähköpistorasiasta. Vaihe 5. Irrota liitin AIO PC:stä. Vaihe 6. Kokoa ACvirtajohto ja AC/DC-adapteri. Tärkeää Irrota AC-virtajohto pistorasiasta aina vetämällä johdon liitinosasta. Älä milloinkaan vedä itse johdosta! Kappale 3 Järjestelmän toiminnot Tässä kappaleessa on olennaiset tiedot järjestelmän toiminnoista, kuten järjestelmän käynnistysasetuksista, palautuslevyn luomisesta, verkkoyhteydestä jne. Tärkeää Suosittelemme, että luot järjestelmän palautuslevyn varmuuskopioksi äkillisen levyvian tai muiden vahinkojen varalta. Kaikki tiedot ovat muutoksenalaisia ilman ennakkoilmoitusta. Järjestelmän toiminnot JärJestelmän käynnistysasetukset ensimmäisellä kerralla Ensimmäistä käyttökertaa varten sinun on noudatettava seuraavia Wind Top Series AIO PC:n käytön aloittamiseen liittyviä vaiheita. Koko käynnistysasetusten tekemisessä kestää noin 30 minuuttia. Vaihe 1. Windowsin asennus käynnistyy. Odota kunnes Windowsin asennus lopettaa latauksen edistymisen. Vaihe 2. Valitse tarvitsemasi käyttöjärjestelmän kieli ja napsauta [Next] (Seuraava) jatkaaksesi. Vaihe 3. Valitse haluamasi "Country or region" (Maa tai alue), "Time and currency" (Aika ja valuutta) ja "Keyboard layout" (Näppäinkaavio). Jatka napsauttamalla [Next] (Seuraava). Vaihe 4. Valitse tilin käyttäjänimi ja tietokoneen nimi sen erottamiseksi verkossa. Jatka napsauttamalla [Next] (Seuraava). Vaihe 5. Anna tiliisi salasana käyttäjätilin suojaamiseksi ei-toivotuilta käyttäjiltä. (Jätä tämä kenttä tyhjäksi, jos salasanaa ei tarvita.) Jatka napsauttamalla [Next] (Seuraava). Vaihe 6. Lue käyttöehdot. Valitse "I accept the license terms" (Hyväksyn käyttöehdot) -ruutu ja napsauta [Next] (Seuraava) jatkaaksesi. Vaihe 7. Valitse [Use recommended settings] (Käytä suositeltavia asetuksia) kohdassa "Help protect your computer and improve Windows automatically" (Auta suojaamaan tietokonetta ja parantamaan Windowsia automaattisesti).

8 Vaihe 8. Tarkista aika- ja päivämääräasetukset. Jatka napsauttamalla [Next] (Seuraava). Vaihe 9. Valitse langaton verkko, johon aiot yhdistää, annetusta WLANluettelosta. Jatka napsauttamalla [Next] (Seuraava). Voit myös napsauttaa [Skip] (Ohita) tämän vaiheen ohittamiseksi ja WLANin asettamiseksi myöhemmin. Vaihe 10. Seuraavaksi tulee virustentorjuntaohjelmiston näyttö. Napsauta [Agree] (Hyväksy) lisenssisopimusehtojen hyväksymiseksi ja virustentorjuntaohjelmiston aktivoimiseksi. Voit myös valita [No, I do not want to protect my PC.] (Ei, en halua suojella PC:täni) ja jatkaa aktivoimatta virustentorjuntaohjelmistoa. Vaihe 11. "Software Installation Menu" (Ohjelmiston asennusvalikko) ponnahtaa esiin. Jatka napsauttamalla [Install] (Asenna). Vaihe 12. Ohjelmisto asennetaan. Älä sammuta tietokonetta, kun ohjelmiston asennus on käynnissä. Kun edistymispalkki lopettaa lataamisen, napsauta [Finish] (Lopeta) jatkaaksesi. Vaihe 13. Järjestelmä menee sisään Windows 7 -käyttöjärjestelmään sen asetusten käynnistämiseksi. Valmistaudu tarkastamaan AIO PC, kun henkilökohtaiset asetukset on tehty. Pidä hauskaa sen kanssa! 3-2 MS-A934 JärJestelmän PalautusleVYn luominen Ensi kertaa käyttäessäsi suosittelemme, että luot järjestelmän palautuslevyn varmuuskopioksi äkillisen levyvian tai muiden vahinkojen varalta. Ennen kuin jatkat, varmista, että järjestelmän käynnistysasetukset ovat valmiit ja suorita ne ohjeiden mukaisesti. Vaihe 1. Kaksoisnapsauta työpöydän "BurnRecovery" -kuvaketta palautuslevyn luonnin työkalun käynnistämiseksi. Huomaa, että saattaa kestää jonkun aikaa ennen kuin käyttöjärjestelmä tekee palautuslevyt. Vaihe 2. Aloita palautuslevyn kuvan luominen napsauttamalla [Next] (Seuraava). 3-3 Järjestelmän toiminnot Vaihe 3. Valitse [Create and burn a recovery disk] (Luo ja tallenna palautuslevy) ja jatka napsauttamalla [Next] (Seuraava). Voit valita myös [Advanced] (Lisäasetukset) lisäasetusten saamiseksi esille. Valitse annettujen vaihtoehtojen väliltä ja jatka napsauttamalla [Next] (Seuraava). 3-4 MS-A934 Vaihe 4. Edistymispalkki käynnistyy palautuslevyn kuvan luomiseksi. Prosessin lopuunsuoritus kestää jonkin aikaa. Vaihe 5. Noudata ruudussa olevia ohjeita tyhjien DVD-levyjen riittävän määrän valmiina pitämiseksi. Laita tyhjä DVD-levy optiseen levyasemaan ja napsauta [Next] (Seuraava). 3-5 Järjestelmän toiminnot Vaihe 6. Windowsin levynpoltinkuva ponnahtaa esiin. Aloita polttaminen napsauttamalla [Burn] (Polta). Prosessin lopuunsuoritus kestää jonkin aikaa. 3-6 MS-A934 Vaihe 7. Napsauta levyn luonnin päättyessä [Close] (Sulje) poistumiseksi ja levyn ottamiseksi pois. Noudata ruudussa olevia ohjeita kaikkien palautuslevyjen luomiseksi. Vaihe 8. Kaikki palautuslevyt on luotu onnistunesti. Tallenna levyt huolellisesti ja jatka napsauttamalla [Next] (Seuraava). 3-7 Järjestelmän toiminnot Vaihe 9. Merkitse seuraava ruutu, jos haluat poistaa tilapäistiedostot. Napsauta [Finish] (Valmis) palautuslevyn luonnin päätteeksi. 3-8 MS-A934 kosketuspaneelin kalibrointi (Vain Yhden kosketuksen malli) (Valinnainen) Wind Top -sarjan AIO PC sisältää kosketuspaneelitoiminnon. Jos hiirikohdistinta ei voi sovittaa liikettä, käyttäjät eivät voisi käyttää IdeaCom TSC työkalua, joka on asennettu järjestelmään kosketuspaneelin tarkkuuden säätämiseksi. Suorita se seuraavien vaiheiden mukaisesti. Vaihe 1. Paikallista IdeaCom TSC työkalu paikassa [Start] (Käynnistä) > [All Programs] (Kaikki ohjelmat) > [IdeaCom TSC]. Vaihe 2. Napsauta [Calibration] (Kalibrointi) tuodaksesi esiin 9-pisteen oletuskalibroinnin. Seuraa näytön ohjeita kosketuspaneelin kalibroimiseksi. 3-9 Järjestelmän toiminnot Vaihe 3. Lisäasetuksia varten napsauta [IdeaCom TSC] käynnistääksesi asetus-apuohjelman. Kolme kalibrointitilaa on tarjolla: 4 pistettä, 9 pistettä, ja 25 pistettä. Ehdotamme, että käyttäjät valitsevat 9 pistettä kosketuspaneelin säätämiseksi. Jos käyttäjät haluavat parhaan tarkkuuden, silloin valitse sen sijaan 25 pistettä. Napsauta [Calibration] (Kalibrointi) edetäksesi, ja seuraa näytön ohjeita kosketuspaneelin kalibroimiseksi. Tärkeää Älä kosketa ruutua suoraan millään terävällä esineellä. Todelliset tuotteen tekniset tiedot voivat vaihdella alueittain MS-A934 VerkkoYhteYs WindoWsissa Langallinen LAN Vaihe 1. Mene toimintoihin [Start] (Käynnistä) > [Control Panel] (Ohjauspaneeli). Vaihe 2. Valitse [Connect to the Internet] (Yhdistä internetiin) kohdasta [Network and Internet] (Verkko ja internet) Järjestelmän toiminnot Vaihe 3. Valitse yhdistämiseen [Broadband (PPPoE)] (Laajakaista (PPPoE)) käyttäessäsi DSL:ää tai kaapeliliitäntää, johon tarvitaan käyttäjänimi ja salasana. Vaihe 4. Kirjoita tiedot, jotka koskevat Internet Service Provider (ISP) (internetpalvelun tarjoajaa) ja napsauta [Connect] (Yhdistä) LAN-yhteyden luomiseksi MS-A934 Langaton LAN Vaihe 1. Mene toimintoihin [Start] (Käynnistä) > [Control Panel] (Ohjauspaneeli). Vaihe 2. Valitse [Connect to the Internet] (Yhdistä internetiin) kohdasta [Network and Internet] (Verkko ja internet) Järjestelmän toiminnot Vaihe 3. Valitse yhdistämiseen [Wireless] (Langaton) käyttäessäsi langatonta reititintä tai langatonta verkkoa. Vaihe 4. Esiin ponnahtaa käytettävissä olevien WLAN-yhteyksien luettelo. Valitse yhteys luettelosta tai napsauta [Open Network and Sharing Center] (Avaa verkko ja jakamiskeskus) uuden yhteyden luomiseksi. Vaihe 5. Luo uusi WLAN-yhteys valitsemalla [Set up a new connection or network] (Aseta uusi yhteys tai verkko) kohdasta [Network and Sharing Center] (Verkko ja jakamiskeskus) MS-A934 Vaihe 6. Valitse seuraavaksi [Manually connect to a wireless network] (Yhdistä manuaalisesti langattomaan verkkoon) ja jatka napsauttamalla [Next] (Seuraava). Vaihe 7. Anna lisättävät langatonta verkkoa koskevat tiedot ja jatka napsauttamalla [Next] (Seuraava). Vaihe 8. Uudet WLAN-yhteydet on luotu. Poistu napsauttamalla [Close] (Sulje) tai muuta WLAN-asetuksia valitsemalla [Change connection settings] (Muuta yhteysasetuksia).

9 Powered by TCPDF ( Järjestelmän toiminnot Virranhallinta Henkilökohtaisten tietokoneiden ja näyttöjen virranhallinnalla voidaan säästää huomattavia määriä sähköä ja myös tuottaa ympäristöhyötyjä. Jotta säästät energiaa, sammuta näyttö tai aseta tietokone lepotilaan, kun et käytä sitä hetkeen. Virranhallinta Windowsin käyttöjärjestelmässä Windows-käyttöjärjestelmän virtavaihtoehtojen [Power Options] (Virtavaihtoehdot) avulla valvot näytön, kiintolevy ja akun virranhallintaominaisuuksia. Mene kohtaan [Start] (Käynistä) > [Control Panel] (Ohjauspaneeli) > [System and Security] (Järjestelmä ja turvallisuus). Napsauta sen jälkeen [Power Options] (Virtavaihtoehdot) -linkkiä: Valitse sen jälkeen virtasuunnitelma, joka vastaa tarpeitasi. Voit myös hienosäätää asetuksia napsauttamalla [Change plan settings] (Muuta suunnitelman asetuksia) MS-A934 Shut Down Computer (Sammuta tietokone) -valikossa on asetukset koskien torkkutilaa (Sleep (S3/S4)) ja sulkemista (Shut Down (S5)) järjestelmän virran hallitsemiseksi nopeasti ja helposti. Järjestelmän herättäminen Tietokone voi herätä virransäästötilasta painamalla mitä tahansa seuraavista vaihtoehdoista: virtapainike, hiiri, näppäimistö. Virransäästöohjeet: Käytä lepotilanäppäimiä (Fn + Z) virransäästötilaan vaihtamiseksi. Säädä Virtavaihtoehtojen asetukset Windows-käyttöjärjestelmässä tietokoneen virranhallinnan optimoimiseksi. Asenna virransäästöohjelmisto tietokoneen energiankulutuksen hallitsemiseksi. Irrota AC-virtajohto aina pistorasiasta, jos laitetta ei käytetä tiettynä aikana virrankulutuksen säästämiseksi Järjestelmän toiminnot JärJestelmän Palauttaminen Tärkeää Järjestelmän palautustoiminto on saatavissa oletuksena vain yhdessä Windows OS ja MSI-apuhjelmien kanssa. Järjestelmän palautustoiminnon käyttötarkoituksiin voivat lukeutua: Palauttaa järjestelmän takaisin valmistajan alkuperäisten oletusasetusten tilaan. Kun on tullut käyttöjärjestelmään käytettäessä virheitä. Kun käyttöjärjestelmässä on virus eikä se toimi noudattamalla seuraavia ohjeita: 1. Käynnistä järjestelmä uudelleen. [Windows Setup] (Windowsin asennus) Windows Boot Manager (Windowsin käynnistyksen hallintaohjelma) -valikosta. 4. Valitse [MSI Recovery Manager] (MSI-palautuksen hallintaohjelma) järjestelmän palautustoiminnon käynnistämiseksi; tai käynnistä järjestelmä uudestaan valitsemalla [EXIT] (POISTU). 5. Järjestelmän palautustoiminto palauttaa järjestelmän oletusasetuksiin. Vahvista painamalla [OK]. 6. Vahvista ja käynnistä järjestelmän palautustoiminto painamalla [OK]. Voit myös pysäyttää painamalla [Cancel] (Peruuta) Järjestelmän toiminnot 7. Järjestelmän palautustoiminto on nyt käynnissä. 8. Seuraava ilmoitus ilmoittaa järjestelmän palautuksen onnistumisesta. Paina [OK] käynnistääksesi järjestelmän uudelleen ja mene Windowskäyttöjärjestelmään kuten tavallisesti. Palauta järjestelmä Palautuslevyillä Jos F3-pikanäppäimen palautus ei voi toimia, yritä järjestelmäsi palautusta palautuslevyillä, jonka loit etukäteen. Jatka noudattamalla seuraavia ohjeita: 1. Laita palautuslevy sisään optiseen levyasemaan ja käynnistä järjestelmä uudelleen. 2. Paina F11-pikanäppäintä, kun tulee seuraava kuva MS-A Valitse [CD/DVD]-laite käynnistyslaitteeksi ja paina [Enter] valinnan vahvistamiseksi. Paina mitä tahansa näppäintä valinnan vahvistamiseksi uudelleen, kun seuraava viesti ilmestyy. Press any key to boot from CD or DVD Windows-käyttöjärjestelmä käynnistyy lataamaan tiedostoja. Windows is loading files Järjestelmän palautusvalikko ponnahtaa esiin. [Hard Disk Recovery] (Kovalevyn palautus) formatoi koko HDD:n. Kaikki HDD:llä olevat tiedot pyyhitään samalla kun kaikki asetukset palautetaan valmistajan oletukseen. Valitse [Hard Disk Recovery] (Kovalevyn palautus) vain, kun HDD on saastunut tuhoisilla viruksilla, eikä ratkaisua voida löytää paitsi HDD:n esteetön puhdistus Järjestelmän toiminnot [System Partition Recovery] (Järjestelmän osioinnin palautus) formatoi vain C-aseman. Vain C-asema palautetaan valmistajan oletukseen. Muihin asemiin ei vaikuteta. On erittäin suositeltavaa, että käyttäjät valitsevat [System Partition Recovery] (Järjestelmän osioinnin palautus) järjestelmän palauttamiseksi. 6. Järjestelmän palautus formatoi HDD-osioinnin. Varmista, että tärkeät tiedot on varmistettu. Jatka napsauttamalla [YES] (KYLLÄ); pysäytä järjestelmän palautus napsauttamalla [NO] (EI). Vahvistaaksesi taas uudelleen napsauta [YES] (KYLLÄ); pysäytä järjestelmän palautus napsauttamalla [NO] (EI) MS-A ÄLÄ sammuta järjestelmän virtaa samalla kun suoritat järjestelmän palautustoimintoa, tai se voi aiheuttaa tuntemattoman vaurion järjestelmään. 8. Seuraava ilmoitus ilmoittaa järjestelmän palautuksen onnistumisesta. Paina [OK] käynnistääksesi järjestelmän uudelleen ja mene Windowskäyttöjärjestelmään kuten tavallisesti. 9. Jos palautusprosessi on keskeytetty tai epäonnistunut, toista palautusmenettelyt alusta alkaen
