1 FS-C8100DN Käyttöopas

2

3 Sisällys 1 Koneen osat Tulostimen etuosan osat Tulostimen vasemman puolen osat Tulostimen oikean puolen osat Sisäosat Tulostimen käyttö Tulostinajurin asentaminen Sovelluksesta tulostaminen Huolto Yleistä tietoa Paperin asettaminen Väriainesäiliön vaihtaminen Tulostimen puhdistus Vianetsintä Yleisohjeet Tulostuslaatuongelmat Virheviestit Paperitukosten selvittäminen Tekniset tiedot i

4 ii

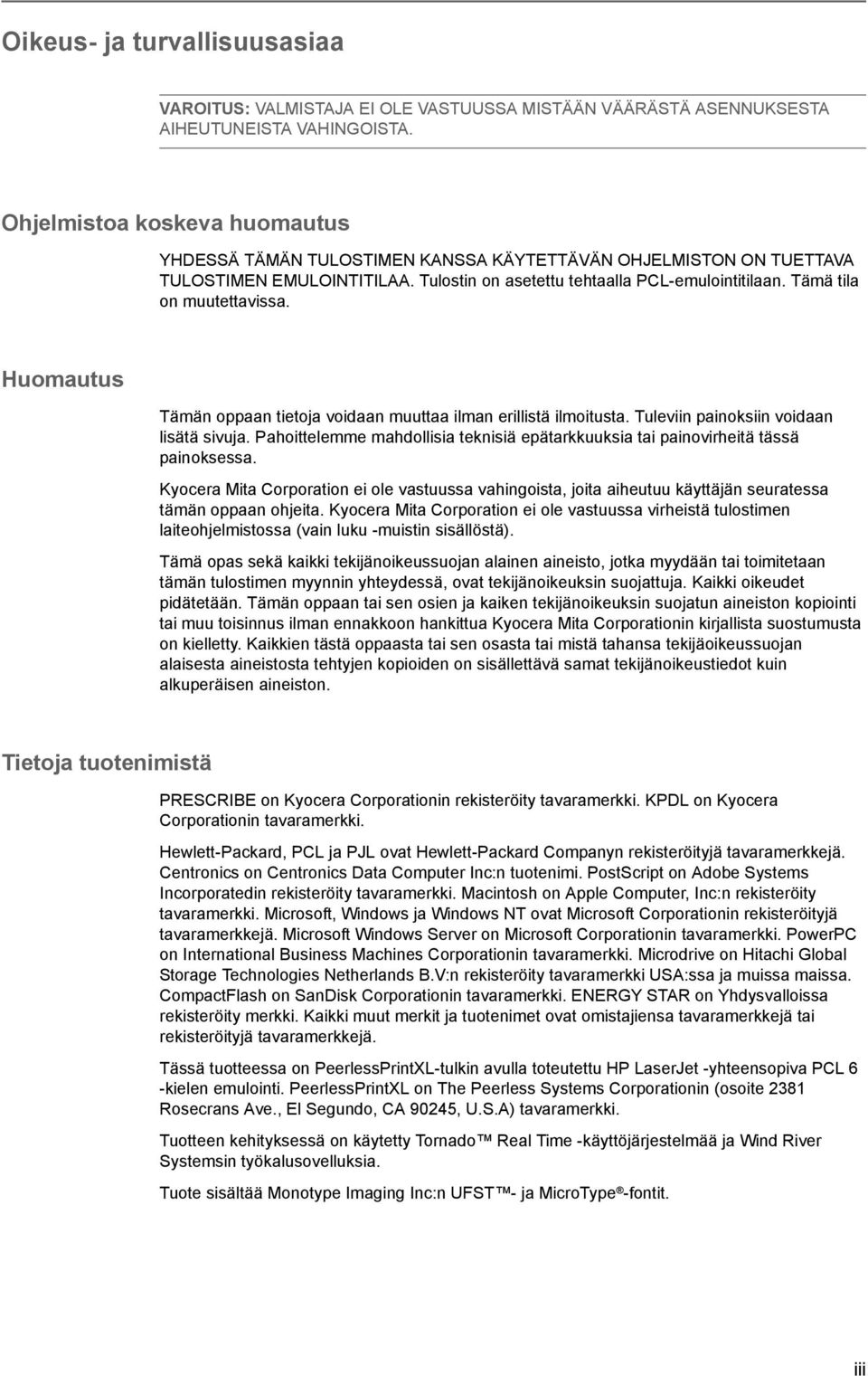

5 Oikeus- ja turvallisuusasiaa VAROITUS: VALMISTAJA EI OLE VASTUUSSA MISTÄÄN VÄÄRÄSTÄ ASENNUKSESTA AIHEUTUNEISTA VAHINGOISTA. Ohjelmistoa koskeva huomautus YHDESSÄ TÄMÄN TULOSTIMEN KANSSA KÄYTETTÄVÄN OHJELMISTON ON TUETTAVA TULOSTIMEN EMULOINTITILAA. Tulostin on asetettu tehtaalla PCL-emulointitilaan. Tämä tila on muutettavissa. Huomautus Tämän oppaan tietoja voidaan muuttaa ilman erillistä ilmoitusta. Tuleviin painoksiin voidaan lisätä sivuja. Pahoittelemme mahdollisia teknisiä epätarkkuuksia tai painovirheitä tässä painoksessa. Kyocera Mita Corporation ei ole vastuussa vahingoista, joita aiheutuu käyttäjän seuratessa tämän oppaan ohjeita. Kyocera Mita Corporation ei ole vastuussa virheistä tulostimen laiteohjelmistossa (vain luku -muistin sisällöstä). Tämä opas sekä kaikki tekijänoikeussuojan alainen aineisto, jotka myydään tai toimitetaan tämän tulostimen myynnin yhteydessä, ovat tekijänoikeuksin suojattuja. Kaikki oikeudet pidätetään. Tämän oppaan tai sen osien ja kaiken tekijänoikeuksin suojatun aineiston kopiointi tai muu toisinnus ilman ennakkoon hankittua Kyocera Mita Corporationin kirjallista suostumusta on kielletty. Kaikkien tästä oppaasta tai sen osasta tai mistä tahansa tekijäoikeussuojan alaisesta aineistosta tehtyjen kopioiden on sisällettävä samat tekijänoikeustiedot kuin alkuperäisen aineiston. Tietoja tuotenimistä PRESCRIBE on Kyocera Corporationin rekisteröity tavaramerkki. KPDL on Kyocera Corporationin tavaramerkki. Hewlett-Packard, PCL ja PJL ovat Hewlett-Packard Companyn rekisteröityjä tavaramerkkejä. Centronics on Centronics Data Computer Inc:n tuotenimi. PostScript on Adobe Systems Incorporatedin rekisteröity tavaramerkki. Macintosh on Apple Computer, Inc:n rekisteröity tavaramerkki. Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Microsoft Windows Server on Microsoft Corporationin tavaramerkki. PowerPC on International Business Machines Corporationin tavaramerkki. Microdrive on Hitachi Global Storage Technologies Netherlands B.V:n rekisteröity tavaramerkki USA:ssa ja muissa maissa. CompactFlash on SanDisk Corporationin tavaramerkki. ENERGY STAR on Yhdysvalloissa rekisteröity merkki. Kaikki muut merkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tässä tuotteessa on PeerlessPrintXL-tulkin avulla toteutettu HP LaserJet -yhteensopiva PCL 6 -kielen emulointi. PeerlessPrintXL on The Peerless Systems Corporationin (osoite 2381 Rosecrans Ave., El Segundo, CA 90245, U.S.A) tavaramerkki. Tuotteen kehityksessä on käytetty Tornado Real Time -käyttöjärjestelmää ja Wind River Systemsin työkalusovelluksia. Tuote sisältää Monotype Imaging Inc:n UFST - ja MicroType -fontit. iii

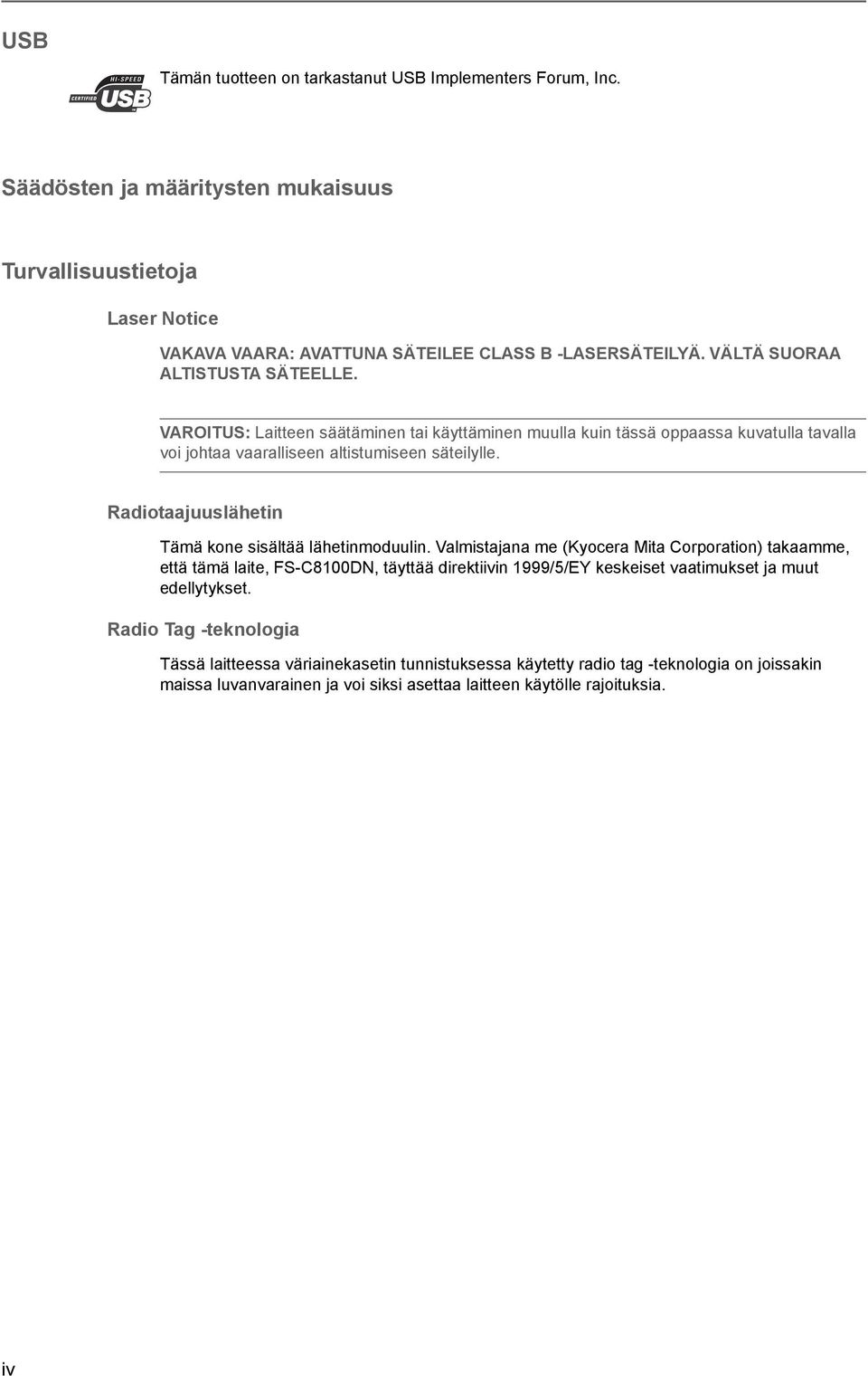

6 USB Tämän tuotteen on tarkastanut USB Implementers Forum, Inc. Säädösten ja määritysten mukaisuus Turvallisuustietoja Laser Notice VAKAVA VAARA: AVATTUNA SÄTEILEE CLASS B -LASERSÄTEILYÄ. VÄLTÄ SUORAA ALTISTUSTA SÄTEELLE. VAROITUS: Laitteen säätäminen tai käyttäminen muulla kuin tässä oppaassa kuvatulla tavalla voi johtaa vaaralliseen altistumiseen säteilylle. Radiotaajuuslähetin Tämä kone sisältää lähetinmoduulin. Valmistajana me (Kyocera Mita Corporation) takaamme, että tämä laite, FS-C8100DN, täyttää direktiivin 1999/5/EY keskeiset vaatimukset ja muut edellytykset. Radio Tag -teknologia Tässä laitteessa väriainekasetin tunnistuksessa käytetty radio tag -teknologia on joissakin maissa luvanvarainen ja voi siksi asettaa laitteen käytölle rajoituksia. iv

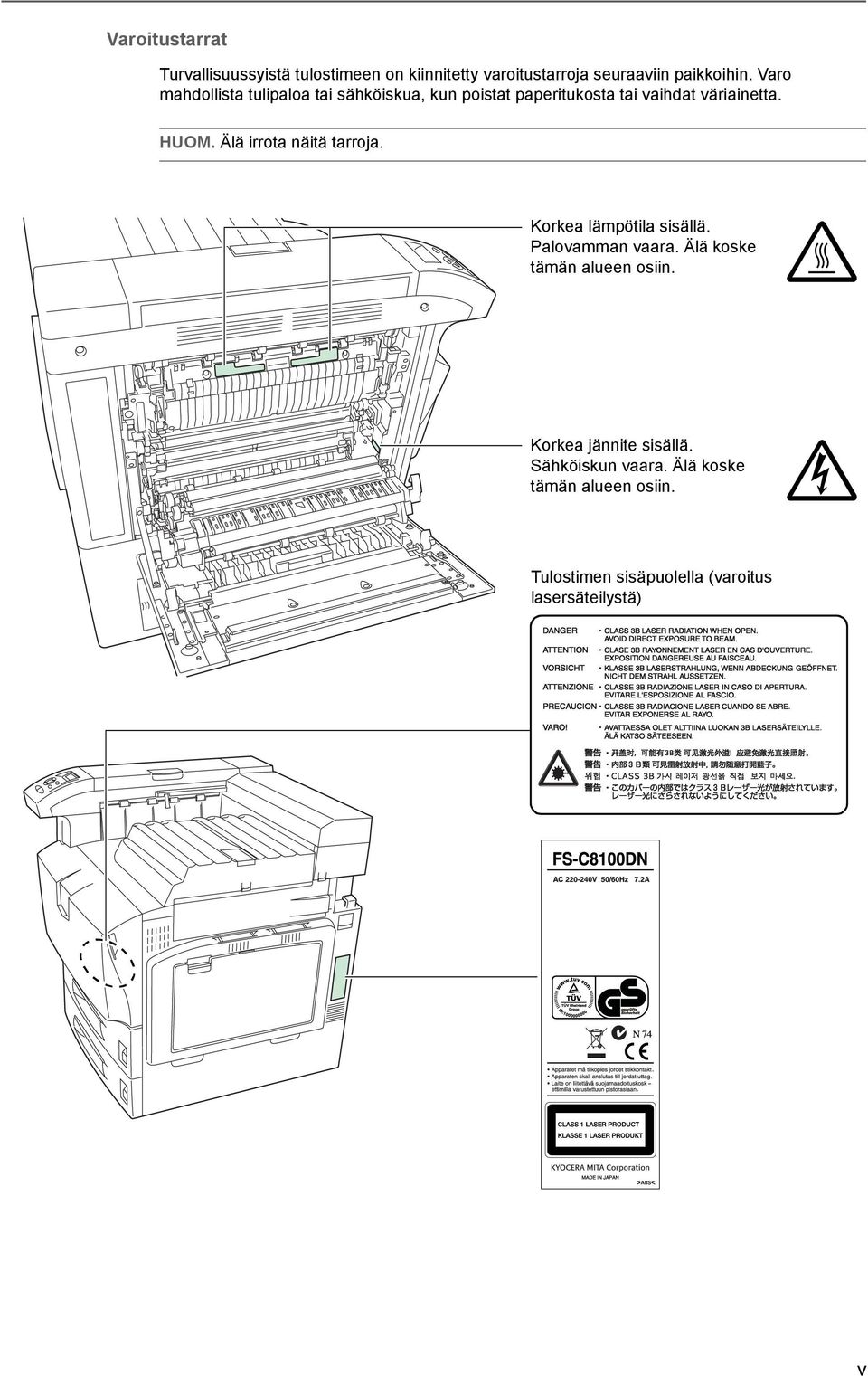

7 Varoitustarrat Turvallisuussyistä tulostimeen on kiinnitetty varoitustarroja seuraaviin paikkoihin. Varo mahdollista tulipaloa tai sähköiskua, kun poistat paperitukosta tai vaihdat väriainetta. HUOM. Älä irrota näitä tarroja. Korkea lämpötila sisällä. Palovamman vaara. Älä koske tämän alueen osiin. Korkea jännite sisällä. Sähköiskun vaara. Älä koske tämän alueen osiin. Tulostimen sisäpuolella (varoitus lasersäteilystä) v

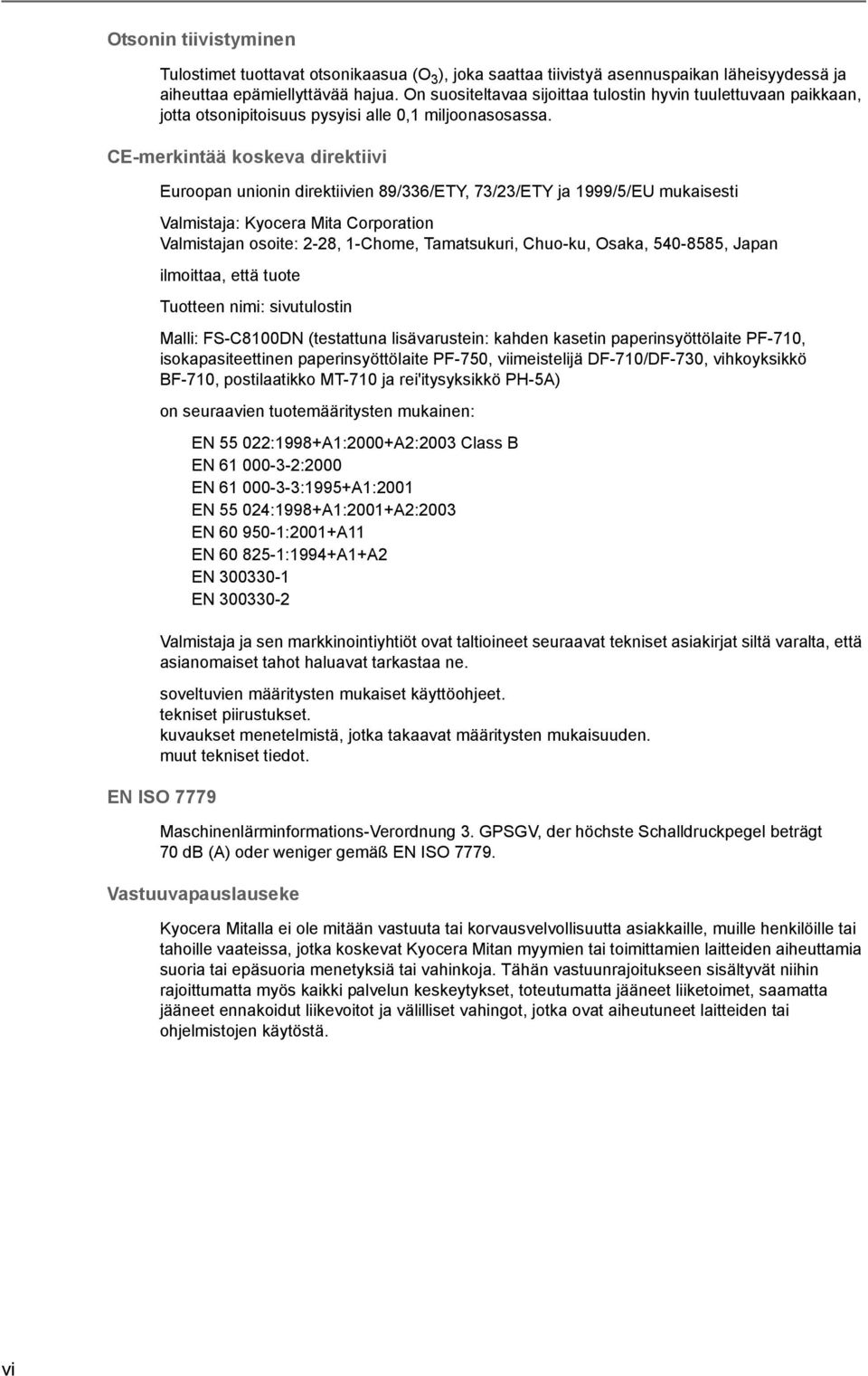

8 Otsonin tiivistyminen Tulostimet tuottavat otsonikaasua (O 3 ), joka saattaa tiivistyä asennuspaikan läheisyydessä ja aiheuttaa epämiellyttävää hajua. On suositeltavaa sijoittaa tulostin hyvin tuulettuvaan paikkaan, jotta otsonipitoisuus pysyisi alle 0,1 miljoonasosassa. CE-merkintää koskeva direktiivi Euroopan unionin direktiivien 89/336/ETY, 73/23/ETY ja 1999/5/EU mukaisesti Valmistaja: Kyocera Mita Corporation Valmistajan osoite: 2-28, 1-Chome, Tamatsukuri, Chuo-ku, Osaka, , Japan ilmoittaa, että tuote Tuotteen nimi: sivutulostin Malli: FS-C8100DN (testattuna lisävarustein: kahden kasetin paperinsyöttölaite PF-710, isokapasiteettinen paperinsyöttölaite PF-750, viimeistelijä DF-710/DF-730, vihkoyksikkö BF-710, postilaatikko MT-710 ja rei'itysyksikkö PH-5A) on seuraavien tuotemääritysten mukainen: EN :1998+A1:2000+A2:2003 Class B EN :2000 EN :1995+A1:2001 EN :1998+A1:2001+A2:2003 EN :2001+A11 EN :1994+A1+A2 EN EN Valmistaja ja sen markkinointiyhtiöt ovat taltioineet seuraavat tekniset asiakirjat siltä varalta, että asianomaiset tahot haluavat tarkastaa ne. soveltuvien määritysten mukaiset käyttöohjeet. tekniset piirustukset. kuvaukset menetelmistä, jotka takaavat määritysten mukaisuuden. muut tekniset tiedot. EN ISO 7779 Maschinenlärminformations-Verordnung 3. GPSGV, der höchste Schalldruckpegel beträgt 70 db (A) oder weniger gemäß EN ISO Vastuuvapauslauseke Kyocera Mitalla ei ole mitään vastuuta tai korvausvelvollisuutta asiakkaille, muille henkilöille tai tahoille vaateissa, jotka koskevat Kyocera Mitan myymien tai toimittamien laitteiden aiheuttamia suoria tai epäsuoria menetyksiä tai vahinkoja. Tähän vastuunrajoitukseen sisältyvät niihin rajoittumatta myös kaikki palvelun keskeytykset, toteutumatta jääneet liiketoimet, saamatta jääneet ennakoidut liikevoitot ja välilliset vahingot, jotka ovat aiheutuneet laitteiden tai ohjelmistojen käytöstä. vi

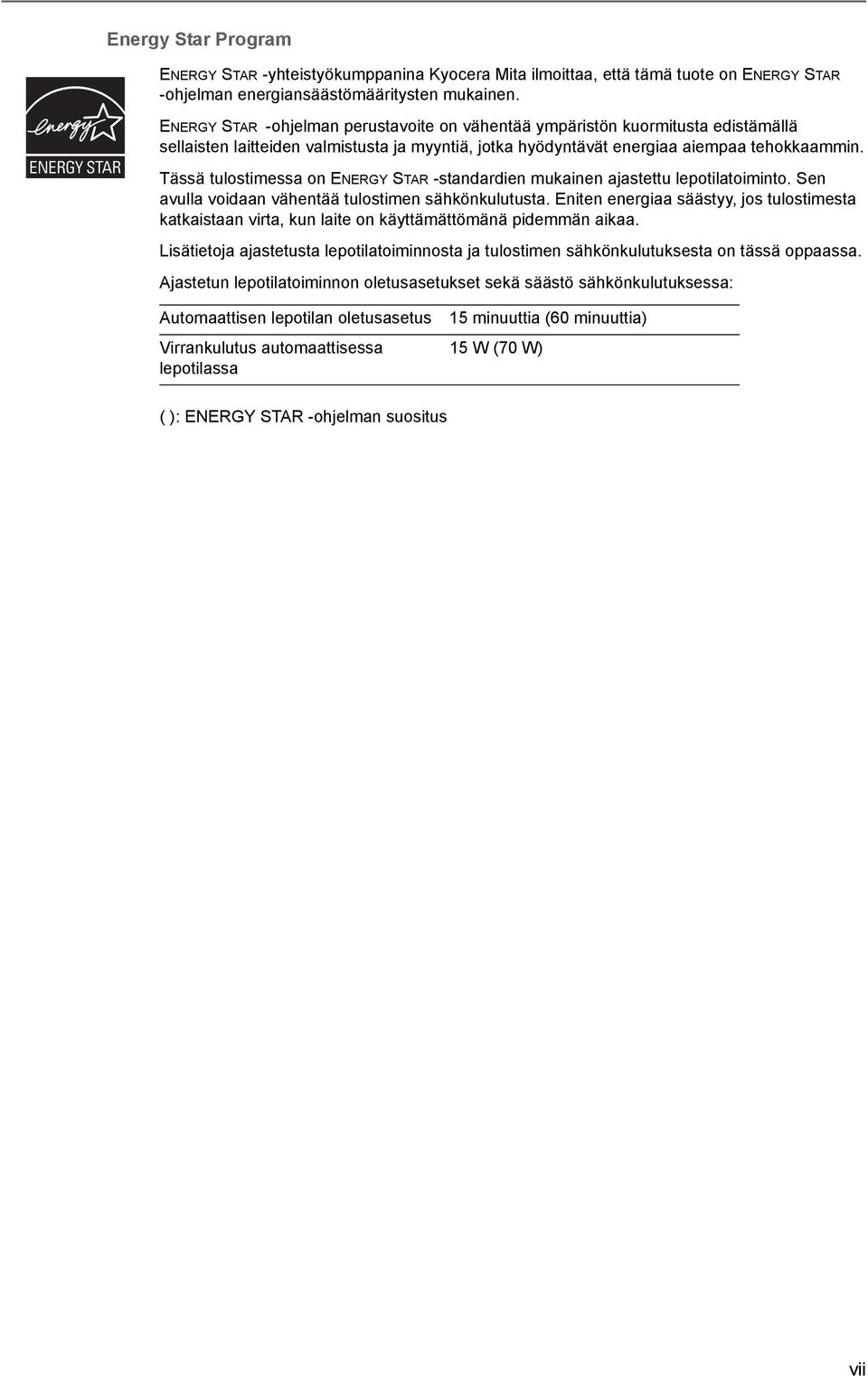

9 Energy Star Program ENERGY STAR -yhteistyökumppanina Kyocera Mita ilmoittaa, että tämä tuote on ENERGY STAR -ohjelman energiansäästömääritysten mukainen. ENERGY STAR -ohjelman perustavoite on vähentää ympäristön kuormitusta edistämällä sellaisten laitteiden valmistusta ja myyntiä, jotka hyödyntävät energiaa aiempaa tehokkaammin. Tässä tulostimessa on ENERGY STAR -standardien mukainen ajastettu lepotilatoiminto. Sen avulla voidaan vähentää tulostimen sähkönkulutusta. Eniten energiaa säästyy, jos tulostimesta katkaistaan virta, kun laite on käyttämättömänä pidemmän aikaa. Lisätietoja ajastetusta lepotilatoiminnosta ja tulostimen sähkönkulutuksesta on tässä oppaassa. Ajastetun lepotilatoiminnon oletusasetukset sekä säästö sähkönkulutuksessa: Automaattisen lepotilan oletusasetus Virrankulutus automaattisessa lepotilassa 15 minuuttia (60 minuuttia) 15 W (70 W) ( ): ENERGY STAR -ohjelman suositus vii

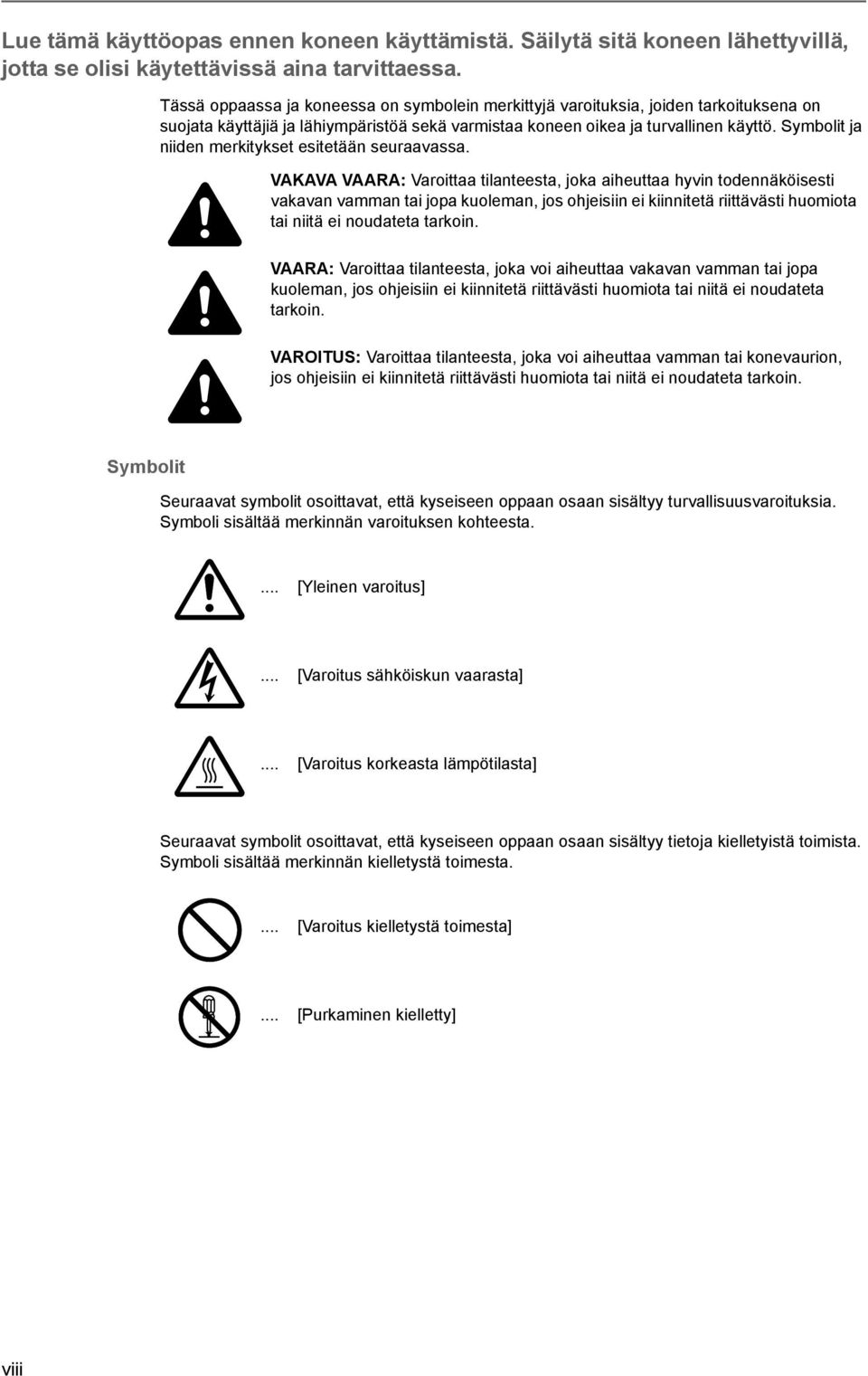

10 Lue tämä käyttöopas ennen koneen käyttämistä. Säilytä sitä koneen lähettyvillä, jotta se olisi käytettävissä aina tarvittaessa. Tässä oppaassa ja koneessa on symbolein merkittyjä varoituksia, joiden tarkoituksena on suojata käyttäjiä ja lähiympäristöä sekä varmistaa koneen oikea ja turvallinen käyttö. Symbolit ja niiden merkitykset esitetään seuraavassa. VAKAVA VAARA: Varoittaa tilanteesta, joka aiheuttaa hyvin todennäköisesti vakavan vamman tai jopa kuoleman, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. VAARA: Varoittaa tilanteesta, joka voi aiheuttaa vakavan vamman tai jopa kuoleman, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. VAROITUS: Varoittaa tilanteesta, joka voi aiheuttaa vamman tai konevaurion, jos ohjeisiin ei kiinnitetä riittävästi huomiota tai niitä ei noudateta tarkoin. Symbolit Seuraavat symbolit osoittavat, että kyseiseen oppaan osaan sisältyy turvallisuusvaroituksia. Symboli sisältää merkinnän varoituksen kohteesta.... [Yleinen varoitus]... [Varoitus sähköiskun vaarasta]... [Varoitus korkeasta lämpötilasta] Seuraavat symbolit osoittavat, että kyseiseen oppaan osaan sisältyy tietoja kielletyistä toimista. Symboli sisältää merkinnän kielletystä toimesta.... [Varoitus kielletystä toimesta]... [Purkaminen kielletty] viii

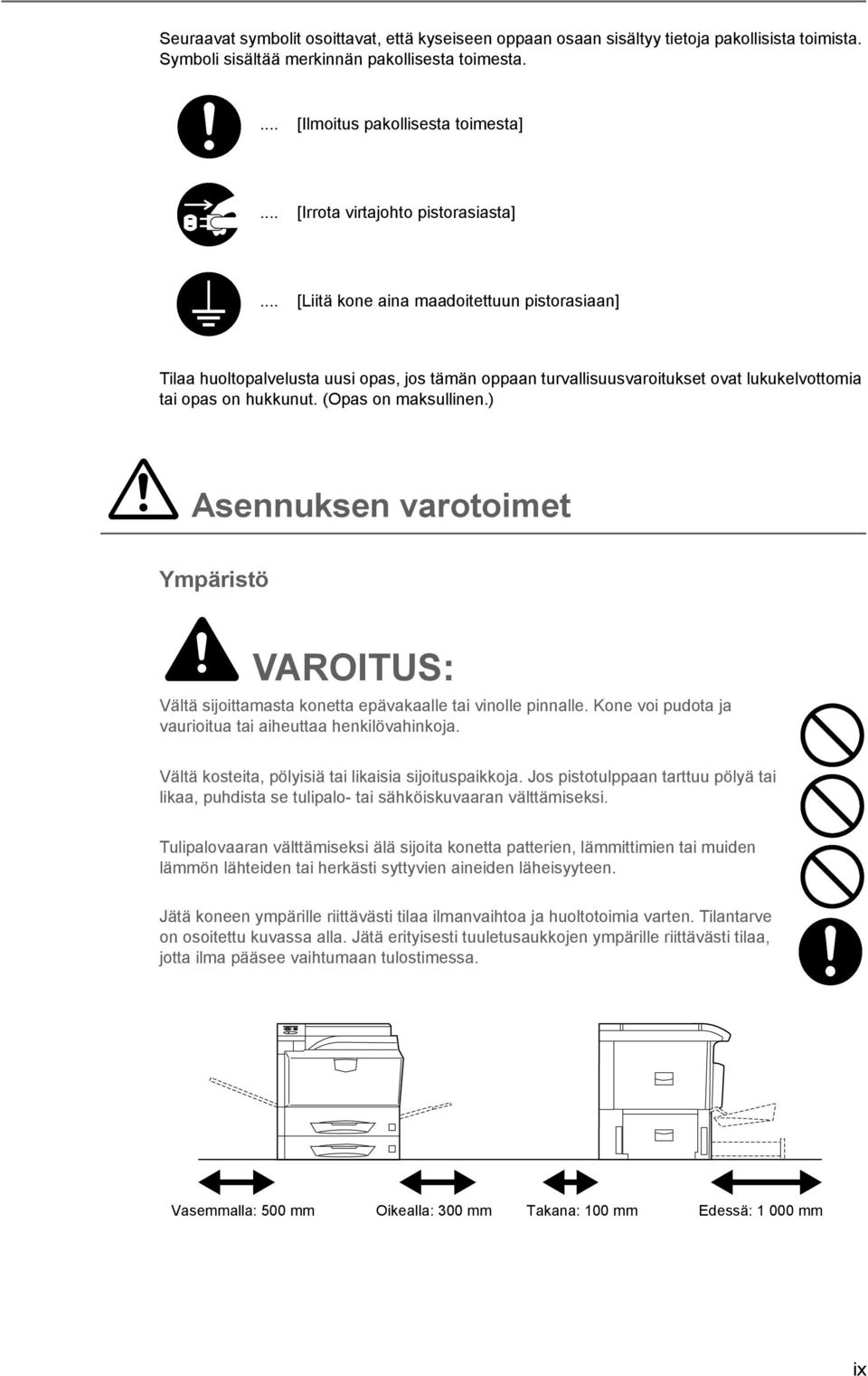

11 Seuraavat symbolit osoittavat, että kyseiseen oppaan osaan sisältyy tietoja pakollisista toimista. Symboli sisältää merkinnän pakollisesta toimesta.... [Ilmoitus pakollisesta toimesta]... [Irrota virtajohto pistorasiasta]... [Liitä kone aina maadoitettuun pistorasiaan] Tilaa huoltopalvelusta uusi opas, jos tämän oppaan turvallisuusvaroitukset ovat lukukelvottomia tai opas on hukkunut. (Opas on maksullinen.) Asennuksen varotoimet Ympäristö VAROITUS: Vältä sijoittamasta konetta epävakaalle tai vinolle pinnalle. Kone voi pudota ja vaurioitua tai aiheuttaa henkilövahinkoja. Vältä kosteita, pölyisiä tai likaisia sijoituspaikkoja. Jos pistotulppaan tarttuu pölyä tai likaa, puhdista se tulipalo- tai sähköiskuvaaran välttämiseksi. Tulipalovaaran välttämiseksi älä sijoita konetta patterien, lämmittimien tai muiden lämmön lähteiden tai herkästi syttyvien aineiden läheisyyteen. Jätä koneen ympärille riittävästi tilaa ilmanvaihtoa ja huoltotoimia varten. Tilantarve on osoitettu kuvassa alla. Jätä erityisesti tuuletusaukkojen ympärille riittävästi tilaa, jotta ilma pääsee vaihtumaan tulostimessa. Vasemmalla: 500 mm Oikealla: 300 mm Takana: 100 mm Edessä: mm ix

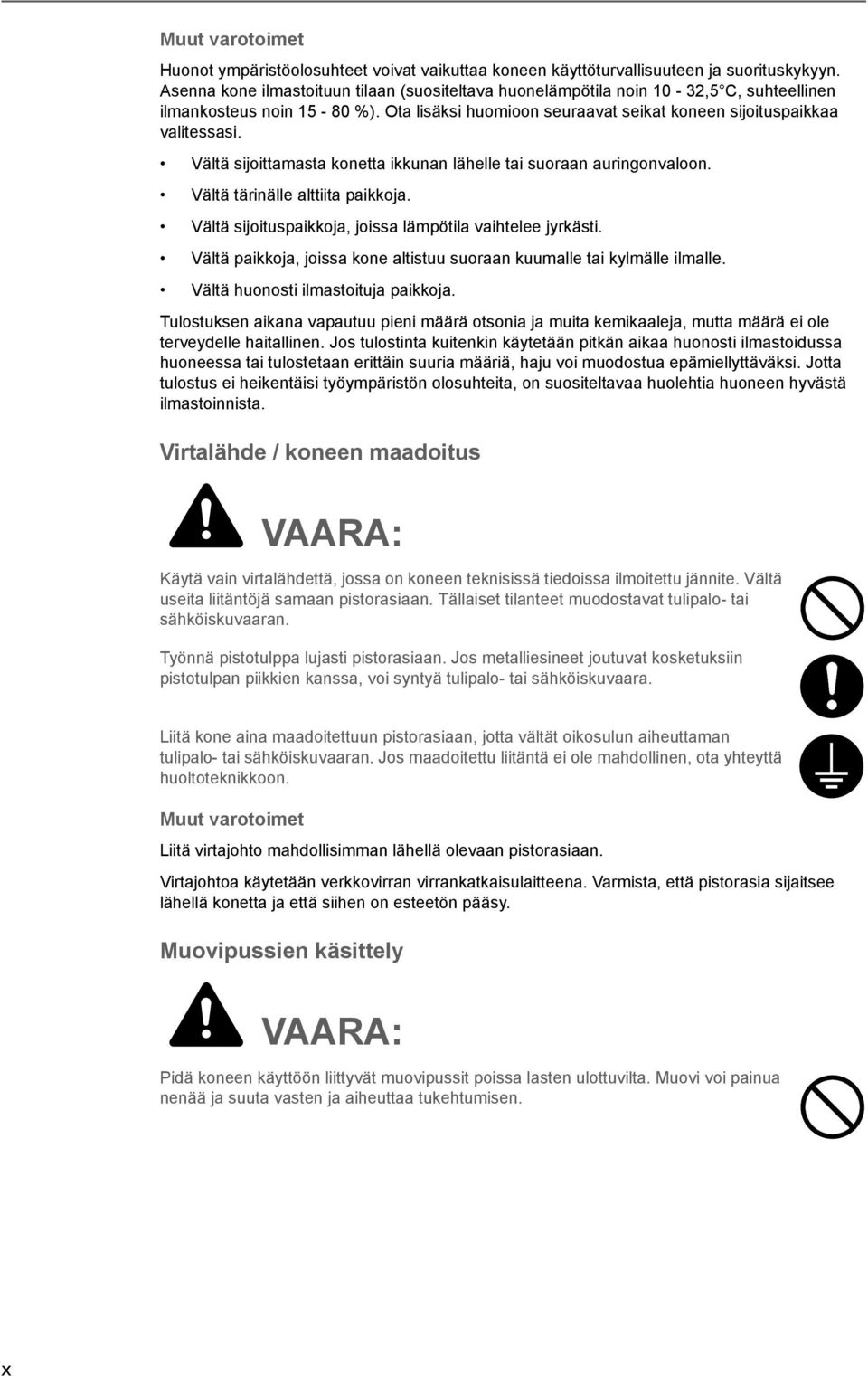

12 Muut varotoimet Huonot ympäristöolosuhteet voivat vaikuttaa koneen käyttöturvallisuuteen ja suorituskykyyn. Asenna kone ilmastoituun tilaan (suositeltava huonelämpötila noin 10-32,5 C, suhteellinen ilmankosteus noin %). Ota lisäksi huomioon seuraavat seikat koneen sijoituspaikkaa valitessasi. Vältä sijoittamasta konetta ikkunan lähelle tai suoraan auringonvaloon. Vältä tärinälle alttiita paikkoja. Vältä sijoituspaikkoja, joissa lämpötila vaihtelee jyrkästi. Vältä paikkoja, joissa kone altistuu suoraan kuumalle tai kylmälle ilmalle. Vältä huonosti ilmastoituja paikkoja. Tulostuksen aikana vapautuu pieni määrä otsonia ja muita kemikaaleja, mutta määrä ei ole terveydelle haitallinen. Jos tulostinta kuitenkin käytetään pitkän aikaa huonosti ilmastoidussa huoneessa tai tulostetaan erittäin suuria määriä, haju voi muodostua epämiellyttäväksi. Jotta tulostus ei heikentäisi työympäristön olosuhteita, on suositeltavaa huolehtia huoneen hyvästä ilmastoinnista. Virtalähde / koneen maadoitus VAARA: Käytä vain virtalähdettä, jossa on koneen teknisissä tiedoissa ilmoitettu jännite. Vältä useita liitäntöjä samaan pistorasiaan. Tällaiset tilanteet muodostavat tulipalo- tai sähköiskuvaaran. Työnnä pistotulppa lujasti pistorasiaan. Jos metalliesineet joutuvat kosketuksiin pistotulpan piikkien kanssa, voi syntyä tulipalo- tai sähköiskuvaara. Liitä kone aina maadoitettuun pistorasiaan, jotta vältät oikosulun aiheuttaman tulipalo- tai sähköiskuvaaran. Jos maadoitettu liitäntä ei ole mahdollinen, ota yhteyttä huoltoteknikkoon. Muut varotoimet Liitä virtajohto mahdollisimman lähellä olevaan pistorasiaan. Virtajohtoa käytetään verkkovirran virrankatkaisulaitteena. Varmista, että pistorasia sijaitsee lähellä konetta ja että siihen on esteetön pääsy. Muovipussien käsittely VAARA: Pidä koneen käyttöön liittyvät muovipussit poissa lasten ulottuvilta. Muovi voi painua nenää ja suuta vasten ja aiheuttaa tukehtumisen. x

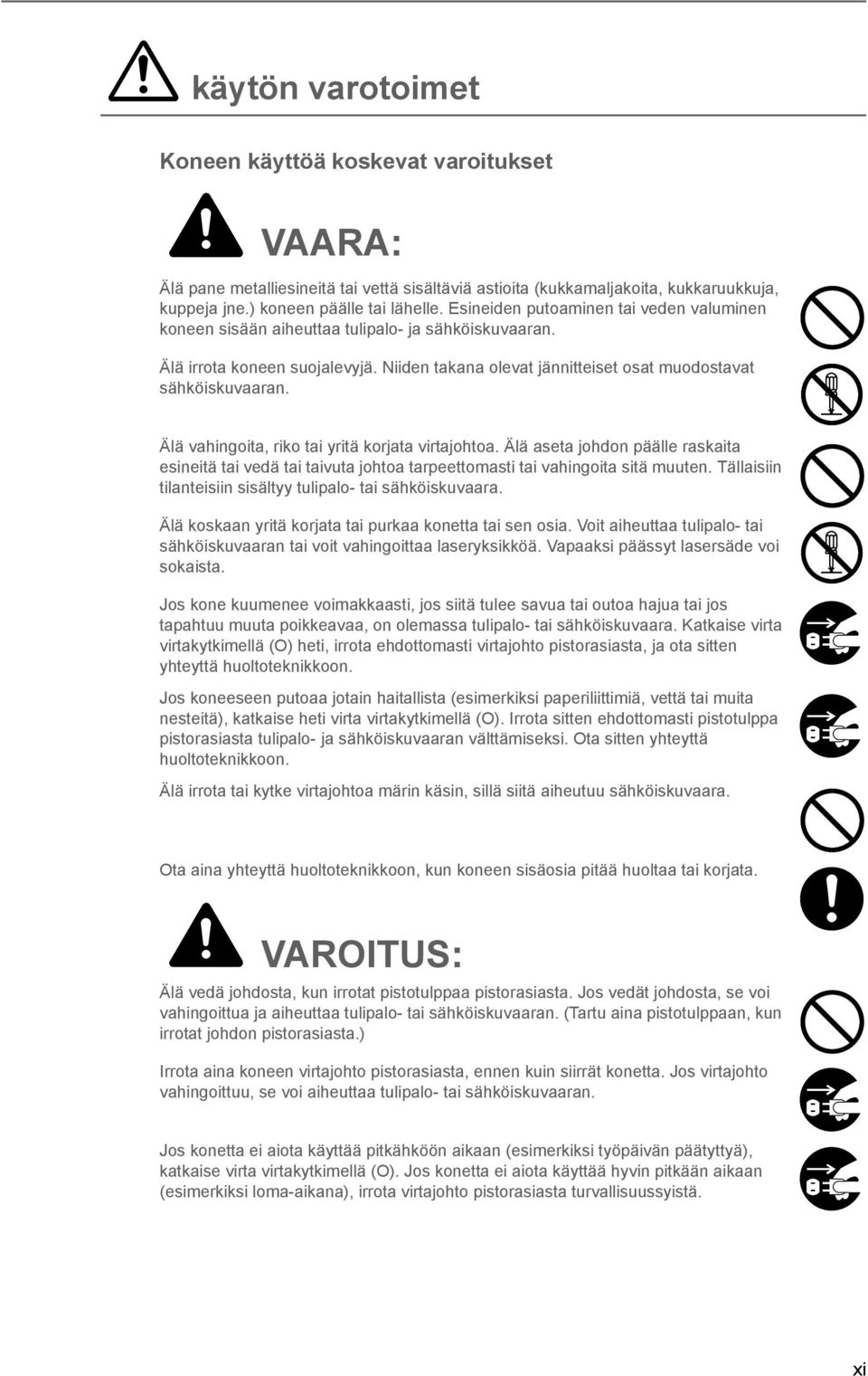

13 käytön varotoimet Koneen käyttöä koskevat varoitukset VAARA: Älä pane metalliesineitä tai vettä sisältäviä astioita (kukkamaljakoita, kukkaruukkuja, kuppeja jne.) koneen päälle tai lähelle. Esineiden putoaminen tai veden valuminen koneen sisään aiheuttaa tulipalo- ja sähköiskuvaaran. Älä irrota koneen suojalevyjä. Niiden takana olevat jännitteiset osat muodostavat sähköiskuvaaran. Älä vahingoita, riko tai yritä korjata virtajohtoa. Älä aseta johdon päälle raskaita esineitä tai vedä tai taivuta johtoa tarpeettomasti tai vahingoita sitä muuten. Tällaisiin tilanteisiin sisältyy tulipalo- tai sähköiskuvaara. Älä koskaan yritä korjata tai purkaa konetta tai sen osia. Voit aiheuttaa tulipalo- tai sähköiskuvaaran tai voit vahingoittaa laseryksikköä. Vapaaksi päässyt lasersäde voi sokaista. Jos kone kuumenee voimakkaasti, jos siitä tulee savua tai outoa hajua tai jos tapahtuu muuta poikkeavaa, on olemassa tulipalo- tai sähköiskuvaara. Katkaise virta virtakytkimellä (O) heti, irrota ehdottomasti virtajohto pistorasiasta, ja ota sitten yhteyttä huoltoteknikkoon. Jos koneeseen putoaa jotain haitallista (esimerkiksi paperiliittimiä, vettä tai muita nesteitä), katkaise heti virta virtakytkimellä (O). Irrota sitten ehdottomasti pistotulppa pistorasiasta tulipalo- ja sähköiskuvaaran välttämiseksi. Ota sitten yhteyttä huoltoteknikkoon. Älä irrota tai kytke virtajohtoa märin käsin, sillä siitä aiheutuu sähköiskuvaara. Ota aina yhteyttä huoltoteknikkoon, kun koneen sisäosia pitää huoltaa tai korjata. VAROITUS: Älä vedä johdosta, kun irrotat pistotulppaa pistorasiasta. Jos vedät johdosta, se voi vahingoittua ja aiheuttaa tulipalo- tai sähköiskuvaaran. (Tartu aina pistotulppaan, kun irrotat johdon pistorasiasta.) Irrota aina koneen virtajohto pistorasiasta, ennen kuin siirrät konetta. Jos virtajohto vahingoittuu, se voi aiheuttaa tulipalo- tai sähköiskuvaaran. Jos konetta ei aiota käyttää pitkähköön aikaan (esimerkiksi työpäivän päätyttyä), katkaise virta virtakytkimellä (O). Jos konetta ei aiota käyttää hyvin pitkään aikaan (esimerkiksi loma-aikana), irrota virtajohto pistorasiasta turvallisuussyistä. xi

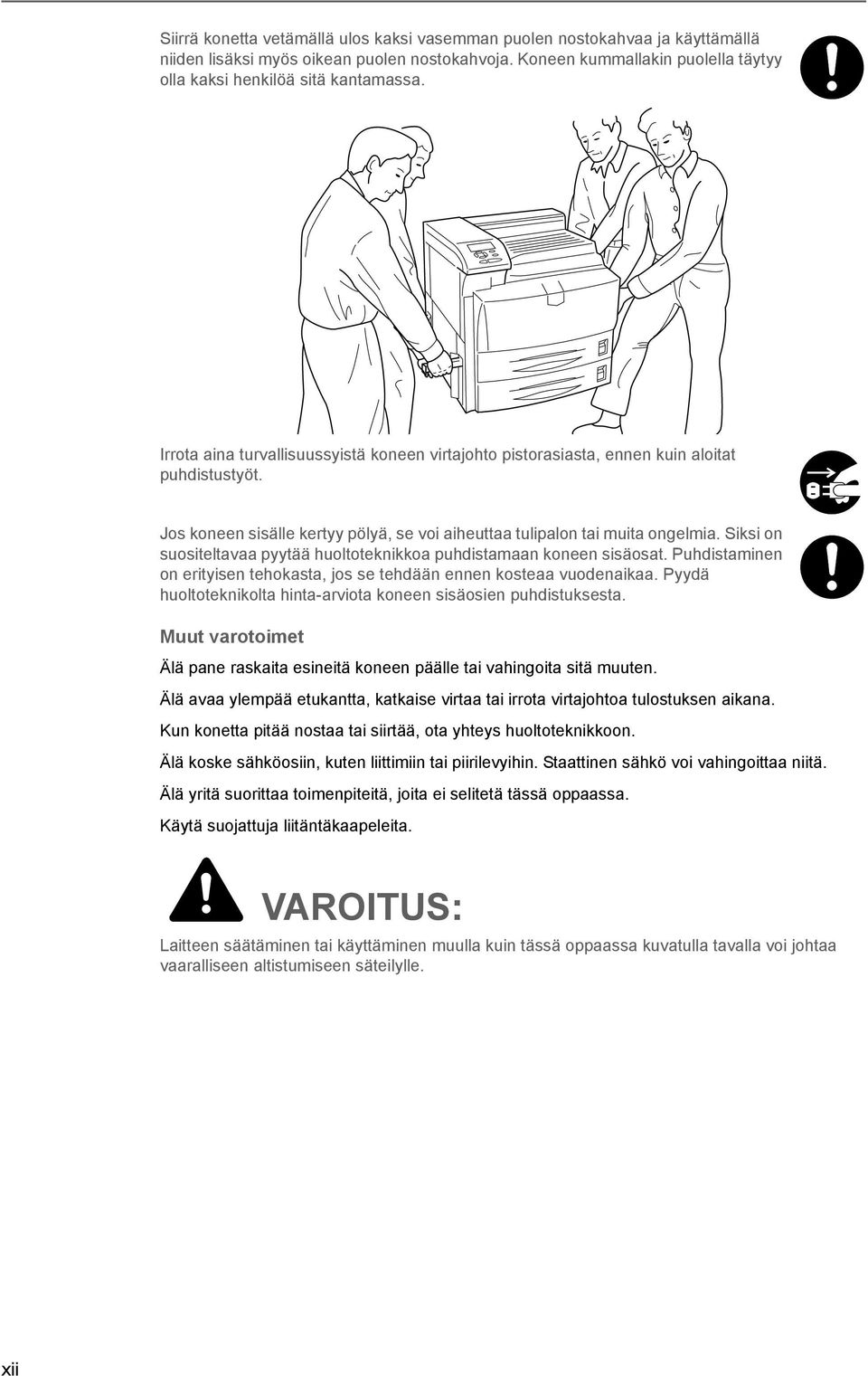

14 Siirrä konetta vetämällä ulos kaksi vasemman puolen nostokahvaa ja käyttämällä niiden lisäksi myös oikean puolen nostokahvoja. Koneen kummallakin puolella täytyy olla kaksi henkilöä sitä kantamassa. Irrota aina turvallisuussyistä koneen virtajohto pistorasiasta, ennen kuin aloitat puhdistustyöt. Jos koneen sisälle kertyy pölyä, se voi aiheuttaa tulipalon tai muita ongelmia. Siksi on suositeltavaa pyytää huoltoteknikkoa puhdistamaan koneen sisäosat. Puhdistaminen on erityisen tehokasta, jos se tehdään ennen kosteaa vuodenaikaa. Pyydä huoltoteknikolta hinta-arviota koneen sisäosien puhdistuksesta. Muut varotoimet Älä pane raskaita esineitä koneen päälle tai vahingoita sitä muuten. Älä avaa ylempää etukantta, katkaise virtaa tai irrota virtajohtoa tulostuksen aikana. Kun konetta pitää nostaa tai siirtää, ota yhteys huoltoteknikkoon. Älä koske sähköosiin, kuten liittimiin tai piirilevyihin. Staattinen sähkö voi vahingoittaa niitä. Älä yritä suorittaa toimenpiteitä, joita ei selitetä tässä oppaassa. Käytä suojattuja liitäntäkaapeleita. VAROITUS: Laitteen säätäminen tai käyttäminen muulla kuin tässä oppaassa kuvatulla tavalla voi johtaa vaaralliseen altistumiseen säteilylle. xii

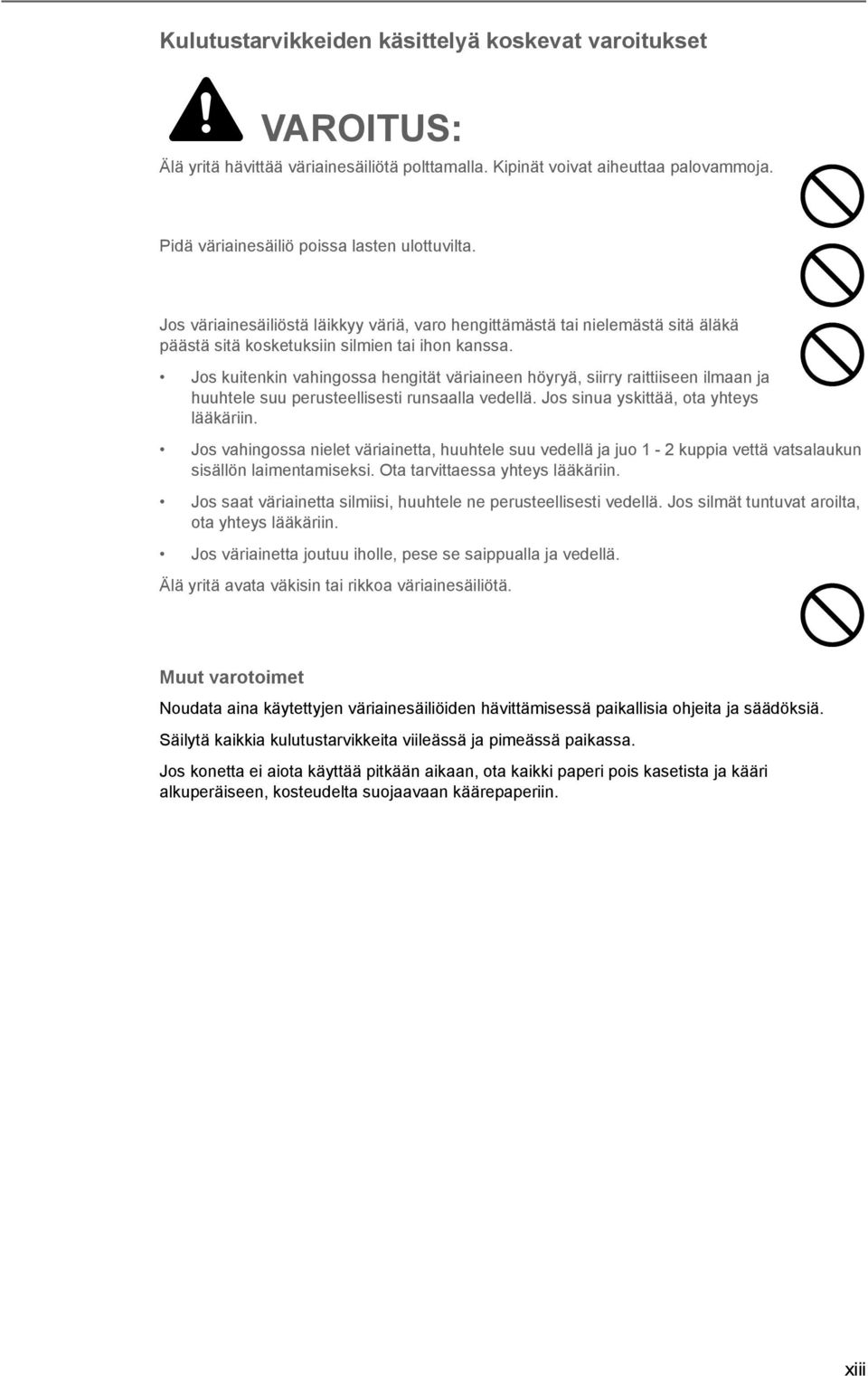

15 Kulutustarvikkeiden käsittelyä koskevat varoitukset VAROITUS: Älä yritä hävittää väriainesäiliötä polttamalla. Kipinät voivat aiheuttaa palovammoja. Pidä väriainesäiliö poissa lasten ulottuvilta. Jos väriainesäiliöstä läikkyy väriä, varo hengittämästä tai nielemästä sitä äläkä päästä sitä kosketuksiin silmien tai ihon kanssa. Jos kuitenkin vahingossa hengität väriaineen höyryä, siirry raittiiseen ilmaan ja huuhtele suu perusteellisesti runsaalla vedellä. Jos sinua yskittää, ota yhteys lääkäriin. Jos vahingossa nielet väriainetta, huuhtele suu vedellä ja juo 1-2 kuppia vettä vatsalaukun sisällön laimentamiseksi. Ota tarvittaessa yhteys lääkäriin. Jos saat väriainetta silmiisi, huuhtele ne perusteellisesti vedellä. Jos silmät tuntuvat aroilta, ota yhteys lääkäriin. Jos väriainetta joutuu iholle, pese se saippualla ja vedellä. Älä yritä avata väkisin tai rikkoa väriainesäiliötä. Muut varotoimet Noudata aina käytettyjen väriainesäiliöiden hävittämisessä paikallisia ohjeita ja säädöksiä. Säilytä kaikkia kulutustarvikkeita viileässä ja pimeässä paikassa. Jos konetta ei aiota käyttää pitkään aikaan, ota kaikki paperi pois kasetista ja kääri alkuperäiseen, kosteudelta suojaavaan käärepaperiin. xiii

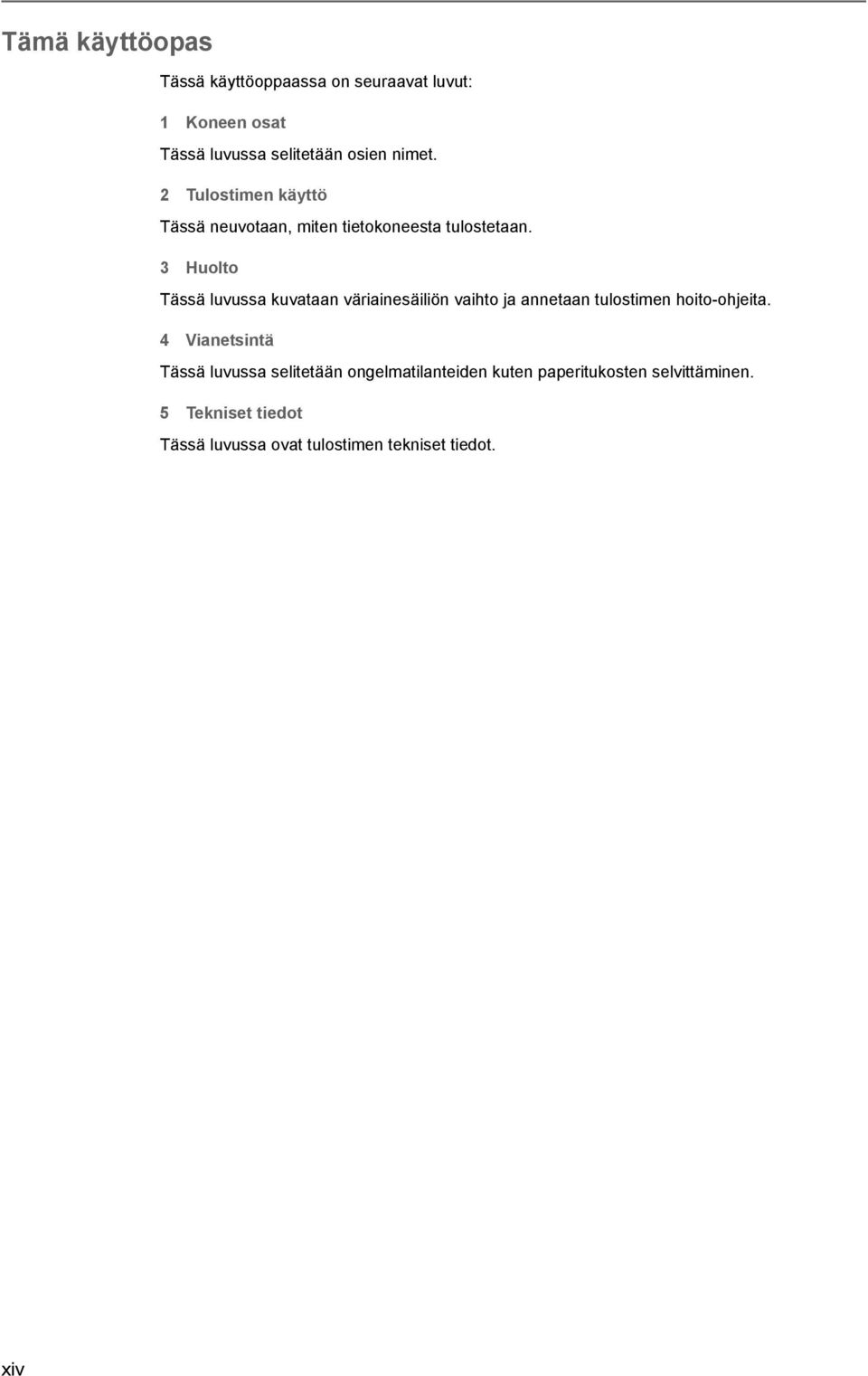

16 Tämä käyttöopas Tässä käyttöoppaassa on seuraavat luvut: 1 Koneen osat Tässä luvussa selitetään osien nimet. 2 Tulostimen käyttö Tässä neuvotaan, miten tietokoneesta tulostetaan. 3 Huolto Tässä luvussa kuvataan väriainesäiliön vaihto ja annetaan tulostimen hoito-ohjeita. 4 Vianetsintä Tässä luvussa selitetään ongelmatilanteiden kuten paperitukosten selvittäminen. 5 Tekniset tiedot Tässä luvussa ovat tulostimen tekniset tiedot. xiv

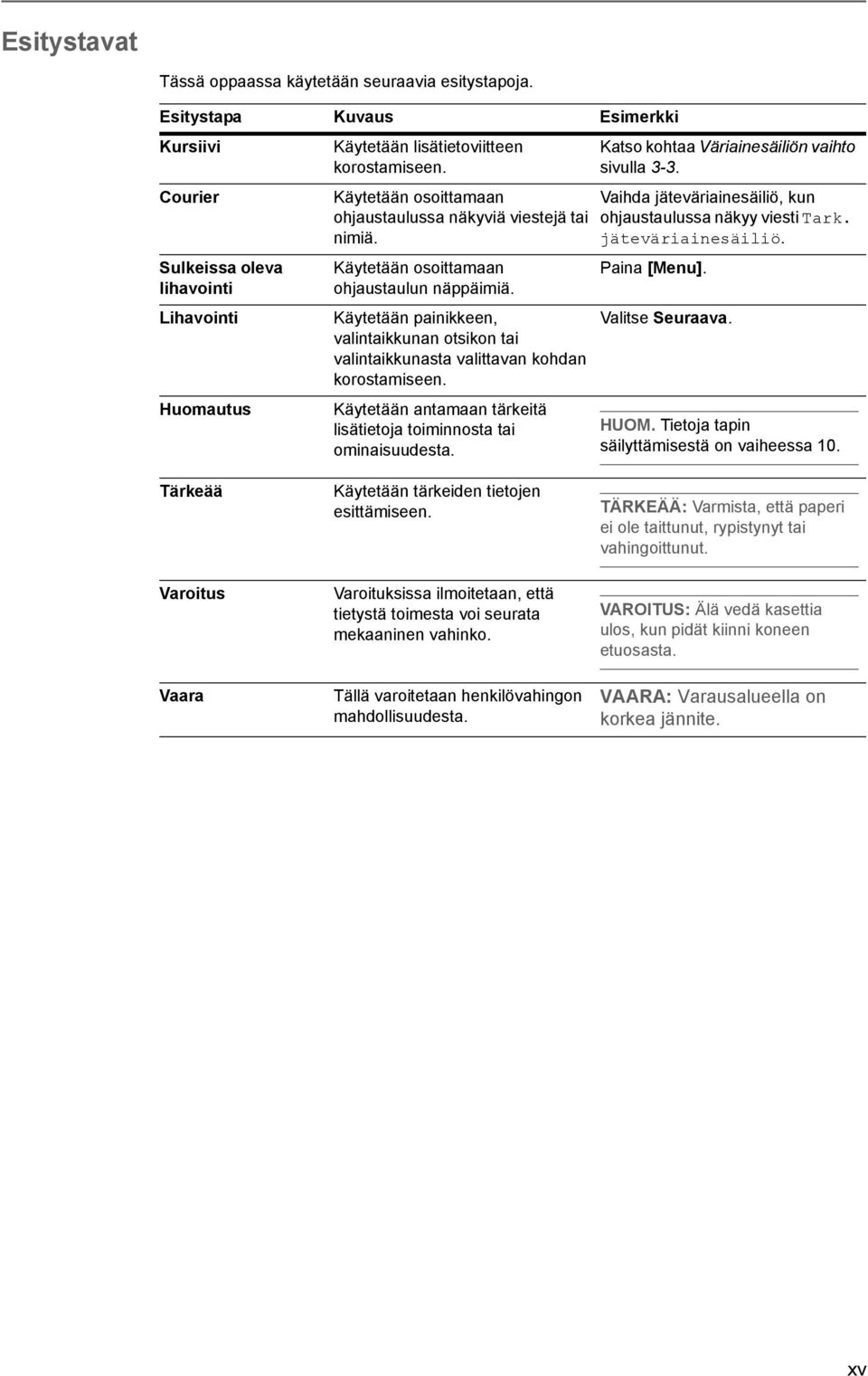

17 Esitystavat Tässä oppaassa käytetään seuraavia esitystapoja. Esitystapa Kuvaus Esimerkki Kursiivi Käytetään lisätietoviitteen Katso kohtaa Väriainesäiliön vaihto korostamiseen. sivulla 3-3. Courier Sulkeissa oleva lihavointi Lihavointi Huomautus Käytetään osoittamaan ohjaustaulussa näkyviä viestejä tai nimiä. Käytetään osoittamaan ohjaustaulun näppäimiä. Käytetään painikkeen, valintaikkunan otsikon tai valintaikkunasta valittavan kohdan korostamiseen. Käytetään antamaan tärkeitä lisätietoja toiminnosta tai ominaisuudesta. Vaihda jäteväriainesäiliö, kun ohjaustaulussa näkyy viesti Tark. jäteväriainesäiliö. Paina [Menu]. Valitse Seuraava. HUOM. Tietoja tapin säilyttämisestä on vaiheessa 10. Tärkeää Varoitus Vaara Käytetään tärkeiden tietojen esittämiseen. Varoituksissa ilmoitetaan, että tietystä toimesta voi seurata mekaaninen vahinko. Tällä varoitetaan henkilövahingon mahdollisuudesta. TÄRKEÄÄ: Varmista, että paperi ei ole taittunut, rypistynyt tai vahingoittunut. VAROITUS: Älä vedä kasettia ulos, kun pidät kiinni koneen etuosasta. VAARA: Varausalueella on korkea jännite. xv

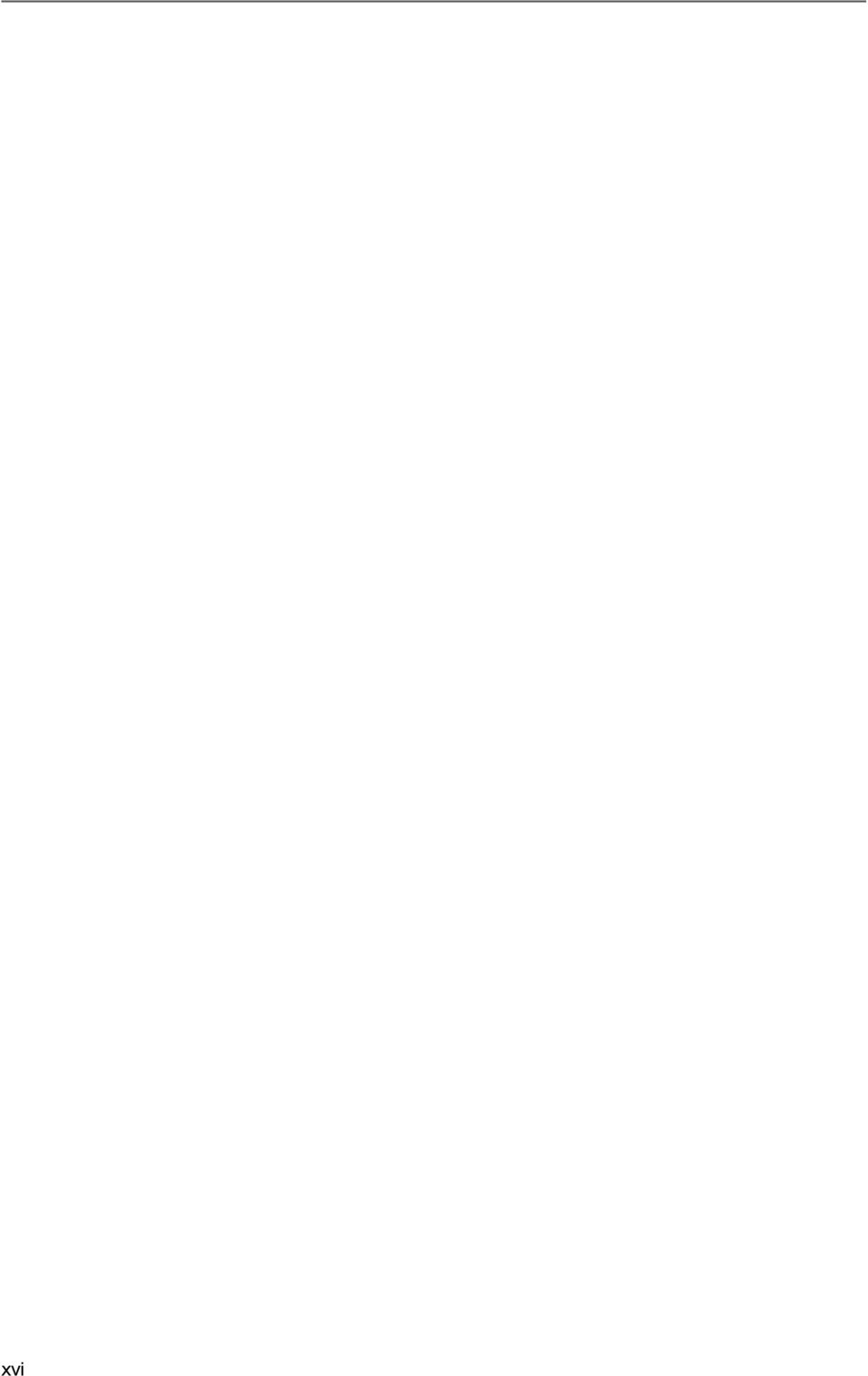

18 xvi

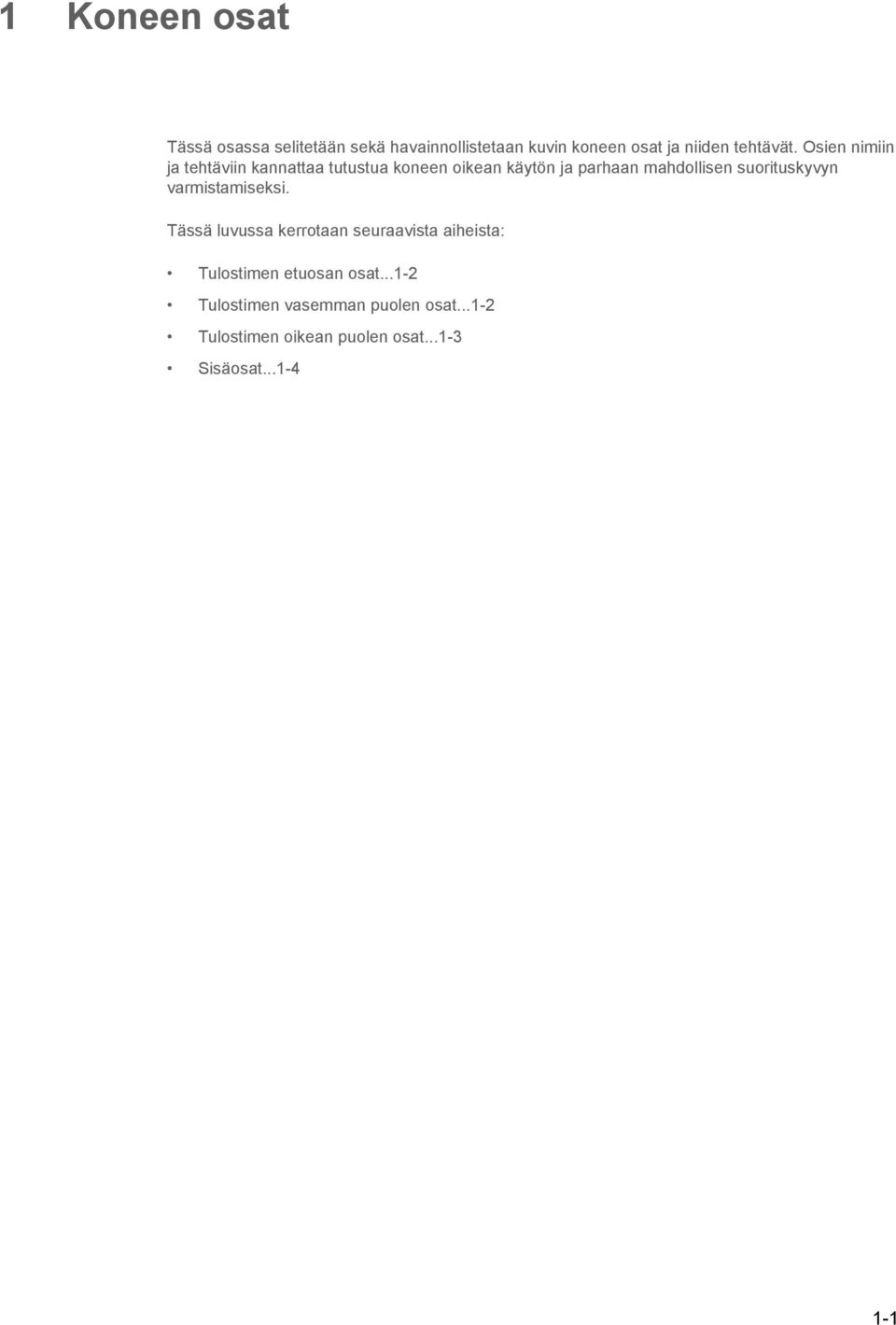

19 1 Koneen osat Tässä osassa selitetään sekä havainnollistetaan kuvin koneen osat ja niiden tehtävät. Osien nimiin ja tehtäviin kannattaa tutustua koneen oikean käytön ja parhaan mahdollisen suorituskyvyn varmistamiseksi. Tässä luvussa kerrotaan seuraavista aiheista: Tulostimen etuosan osat Tulostimen vasemman puolen osat Tulostimen oikean puolen osat Sisäosat

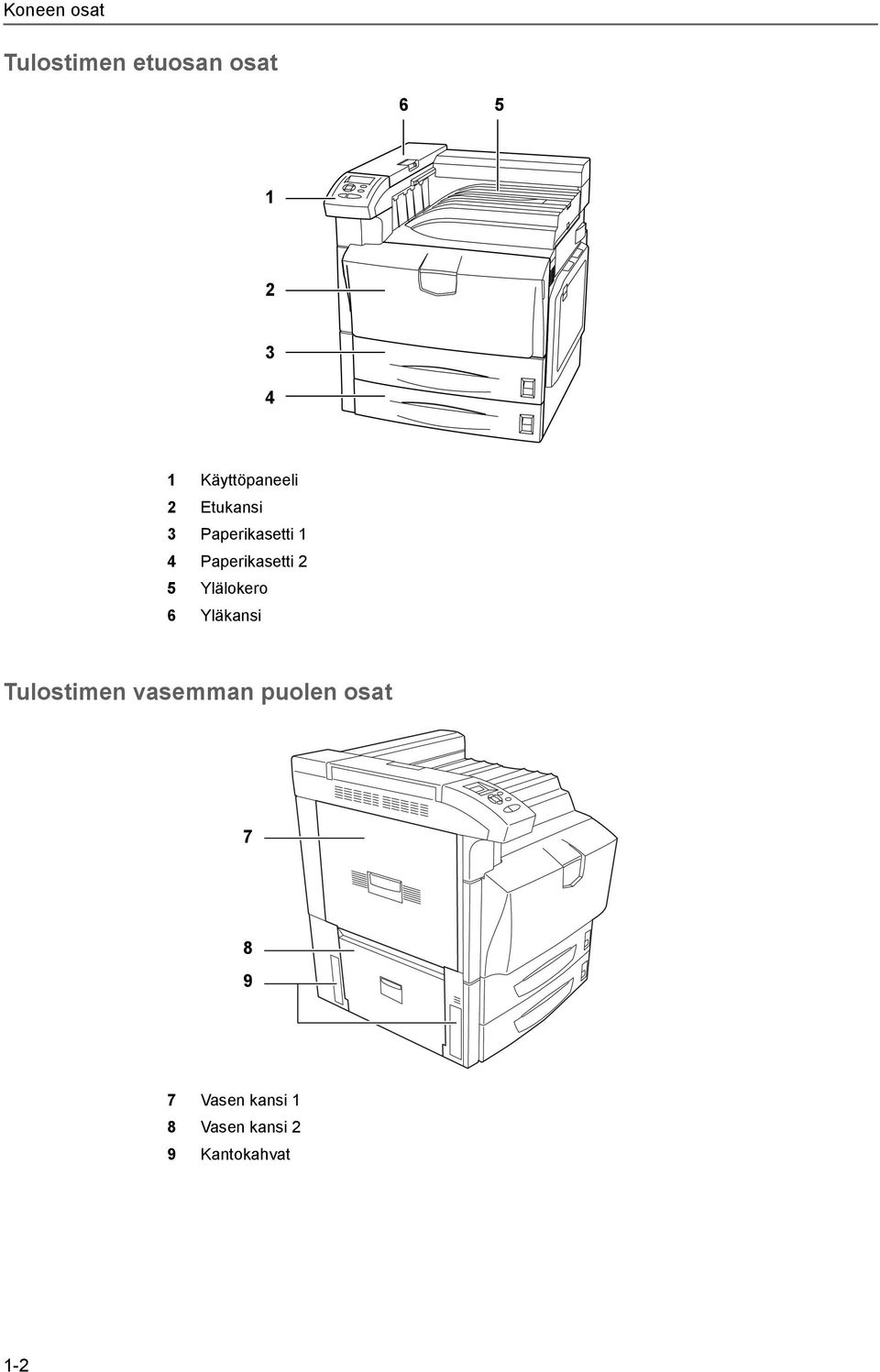

20 Koneen osat Tulostimen etuosan osat Käyttöpaneeli 2 Etukansi 3 Paperikasetti 1 4 Paperikasetti 2 5 Ylälokero 6 Yläkansi Tulostimen vasemman puolen osat Vasen kansi 1 8 Vasen kansi 2 9 Kantokahvat 1-2

21 Koneen osat Tulostimen oikean puolen osat Liitäntäpaikkojen kansi 11 Muistikortin (CompactFlash) kansi 12 Verkkoliitäntä 13 USB-liitäntä 14 Lisävarusteliittymän paikka (OPT) 15 Muistikorttipaikka (CompactFlash) 16 Kovalevyn paikka (HDD) 17 Rinnakkaisporttiliitäntä 18 Virtakytkimen suojus 19 Virtakytkin 20 MK-lokero (monikäyttölokero) 21 Liukuohjain 22 MK-lokeron jatke 23 Nostoaukot 1-3

22 Koneen osat Sisäosat Väriainesäiliö (musta) 25 Väriainesäiliö (keltainen) 26 Väriainesäiliö (syaani) 27 Väriainesäiliö (magenta) 28 Jäteväriainesäiliö 29 Väriainesäiliön lukkovipu 30 Puhdistusharja Paperin leveysrajoitin 32 Paperin leveyssäädin 33 Paperin pituusrajoitin 34 Virtajohdon liitäntä 1-4

23 2 Tulostimen käyttö Tässä luvussa kerrotaan seuraavista aiheista: Tulostinajurin asentaminen Sovelluksesta tulostaminen

24 Tulostimen käyttö Tulostinajurin asentaminen Varmista, että tulostin on liitetty verkkovirtaan ja tietokoneeseen, ennen kuin aloitat tulostinajurin asennuksen CD-levyltä. 1 Käynnistä tietokone ja Windows-käyttöjärjestelmä. HUOM. Jos Tervetuloa ohjattuun uuden laitteiston asennukseen -valintaikkuna tulee näkyviin, valitse Peruuta. 2 Aseta tulostimen mukana toimitettu CD-levy tietokoneen CD-asemaan. 3 Asennusohjelma käynnistyy. HUOM. Jos asennusohjelma ei käynnisty automaattisesti, siirry Resurssienhallinnassa CD-levyn hakemistoon ja valitse Setup.exe. 4 Asenna KX DRIVER -ajuri asennusohjelman näyttöön tuomien ohjeiden mukaan. 2-2

25 Tulostimen käyttö Sovelluksesta tulostaminen Seuraavassa kuvataan vaiheet, jotka tarvitaan sovelluksessa luodun asiakirjan tulostamiseen. Voit valita paperikoon ja luovutuspaikan. 1 Aseta tarvittavaa paperia kasettiin. 2 Valitse sovelluksen Tiedosto-valikosta Tulosta. Esille tulee Tulosta-valintaikkuna. 3 Napsauta avattavaa tulostinluetteloruutua. Kaikki Windowsiin asennetut tulostimet ovat luettelossa. Napsauta tulostimen nimeä. 4 Anna kohtaan Kopioiden määrä haluamasi kopiomäärä. Määrä voi olla enintään 999. Microsoft Wordia käytettäessä on suositeltavaa napsauttaa Asetukset-painiketta ja valita Oletuslokero-asetukseksi Käytä kirjoittimen asetuksia Aloita tulostus napsauttamalla OK. HUOM. Lisätietoja tulostinajuriohjelmiston käytöstä on oppaassa KX Printer Driver Operation Guide. 2-3

26 Tulostimen käyttö 2-4

27 3 Huolto Tässä luvussa kerrotaan seuraavista aiheista: Yleistä tietoa Paperin asettaminen Väriainesäiliön vaihtaminen Tulostimen puhdistus

28 Huolto Yleistä tietoa Tässä luvussa kuvataan perushuoltotoimet, jotka käyttäjä voi tehdä itse. Käyttäjä voi vaihtaa seuraavat osat tulostimen näytössä näkyvän viestin niin kehottaessa: Väriainesäiliö Jäteväriainesäiliö Lisäksi sisäosat tulee puhdistaa aika ajoin. 3-2

29 Huolto Paperin asettaminen Paperin asettaminen kasettiin Seuraavassa kuvataan paperin asettaminen kasettiin ja MK-lokeroon. Paperikasetissa 1 ja 2 voidaan käyttää tavallista paperia (80 g/m²). Paperikasettiin 1 voidaan asettaa 500 arkkia (A4/Letter tai pienempi) tai 250 arkkia (B4/Legal tai suurempi). Paperikasettiin 2 voidaan asettaa 500 arkkia. Tuuleta arkkeja ja napauta niitä tasaista alustaa vasten tukosten ja vinon kopiojäljen välttämiseksi. Aseta paperi paperikasettiin seuraavien ohjeiden mukaisesti. 1 Vedä paperikasetti kokonaan ulos. 3-3

30 Huolto 2 Säädä paperin pituusrajoitin käytettävän paperikoon mukaan. HUOM. Paperikoko on merkitty paperikasettiin. 3 Säädä paperin leveysrajoitin käytettävän paperikoon mukaan paperin leveyssäätimellä. HUOM. Paperikoko on merkitty paperikasettiin. Jos käytät A4/Letter-kokoista tai sitä pienempää paperia, aseta paperin pituusrajoittimen lisävipu pystyyn kuten kuvassa. 4 Tasaa paperinippu paperikasetin vasenta puolta vasten. TÄRKEÄÄ: Varmista, että paperin pituus- ja leveysrajoittimet ovat kiinni paperipinossa. Jos välillä on rako, säädä rajoittimet uudelleen. Muuten seurauksena voi olla paperitukos. Älä käytä taittunutta paperia. Muuten seurauksena voi olla paperitukos. Paperipino ei saa ylittää lokeron ylärajaa. Muuten seurauksena voi olla paperitukos. 3-4

31 Huolto 5 Aseta koneen mukana toimitettu paperikoon osoitin paikalleen. 6 Laita paperikasetti hitaasti takaisin paikalleen. Paperin asettaminen MK- eli monikäyttölokeroon Tässä voidaan käyttää g/m²:n painoista paperia sekä tavallista ja kierrätettyä paperia. Tavallista paperia (80 g/m²) voidaan asettaa 100 arkkia (A4/Letter tai pienempi) ja 50 arkkia (B4/Legal tai suurempi). Käytä aina MK-lokeroa erikoispapereille kuten piirtoheitinkalvoille ja paksulle paperille tulostettaessa. TÄRKEÄÄ: Kun MK-lokerossa käytetään erikoispaperia, kuten piirtoheitinkalvoja tai paksua paperia, on valittava paperityyppi. Noudata seuraavia ohjeita MK-lokeron käytössä. 1 Valmistele MK-lokero. Vedä MK-lokeron jatke ulos, kun käytät A4R-kokoista tai sitä suurempaa paperia. 2 Säädä liukuohjain siten, että se vastaa käytettävän paperin leveyttä. 3-5

32 Huolto 3 Työnnä paperi paikalleen liukuohjainta pitkin. Varmista, että liukuohjain koskettaa paperin reunoja. TÄRKEÄÄ: Jos käytät postikortteja tai paksua paperia, sileytä paperi ennen sen asettamista. Joitakin paperityyppejä ei voida käyttää. Aseta monikäyttölokeroon paperia vain, kun aiot käyttää sitä. Älä jätä monikäyttölokeroon paperia. Paperi ei saa ylittää lokeron ylärajaa. Muuten seurauksena voi olla paperitukos. Jos käytät kirjekuorta, kirjekuoren läpän täytyy olla kiinni ja tulostuspuolen ylöspäin. Aseta läppä eteen tai vasemmalle ja työnnä kirjekuori paikalleen liukuohjainta pitkin. KYLLÄ KYLLÄ EI Paperin asettaminen valinnaiseen paperinsyöttölaitteeseen PF-750 Valinnaiseen paperinsyöttölaitteeseen PF-750 voidaan asettaa 3000 arkkia tavallista paperia (80 g/m², A4, B5 tai Letter). (Pyydä huoltoteknikkoa säätämään kokoa.) Aseta paperi paperinsyöttölaitteeseen seuraavien ohjeiden mukaisesti. 1 Vedä paperinsyöttölaitteen paperikasetti kokonaan ulos. 3-6

33 Huolto 2 Aseta paperi paperikasettiin. HUOM. Älä käytä taittunutta paperia. Muuten seurauksena voi olla paperitukos. Paperipino ei saa ylittää kasetin ylärajaa. 3 Laita paperikasetti hitaasti takaisin paikalleen. 3-7

34 Huolto Väriainesäiliön vaihtaminen Väriainesäiliön vaihtoväli Väriainesäiliön riittoisuus määräytyy tulostuksessa kuluvan väriainemäärän mukaan. Kun oletetaan värin peittävän 5 % A4-kokoisesta paperista (tavallinen tekstiasiakirja): Musta väriainesäiliö riittää noin mustavalkosivun tulostukseen. Syaani, magenta ja keltainen väriainesäiliö riittävät noin värikuvan tulostukseen. Voit selvittää säiliössä olevan väriaineen määrän tulostamalla tilasivun. Tilasivun kulutustarvikkeiden tilaa koskevan osan väriainemittarissa on kunkin värin kohdalla palkki, joka osoittaa säiliössä suunnilleen jäljellä olevan väriaineen määrän. Aloitussäiliöt Uuden tulostimen mukana toimitetaan aloitussäiliöt. Musta aloitussäiliö riittää noin mustavalkosivun tulostukseen. Syaani, magenta ja keltainen aloitussäiliö riittävät noin värikuvan tulostukseen. Väriainepakkaukset On erittäin suositeltavaa käyttää valmistajan omia väriainepakkauksia. Tämä on paras tapa välttyä tulostinongelmilta ja varmistaa tulostimen mahdollisimman pitkä käyttöikä. Väriainepakkauksia on neljää eri väriä: syaani, magenta, keltainen ja musta. Väriainepakkaus sisältää seuraavaa: Väriainesäiliö Puhdistusliina Muoviset jätepussit vanhalle väriainesäiliölle ja jäteväriainesäiliölle Jäteväriainesäiliö Asennusopas HUOM. Älä poista väriainesäiliötä pakkauksesta, ennen kuin aiot asentaa sen tulostimeen. Väriainesäiliön vaihtoon kehottavat viestit Tulostin näyttää väriaineen jäljellä olevaa määrää koskevan viestin kahdessa eri vaiheessa. Viesti näkyy automaattisesti vuorotellen tulostimen muiden viestien kanssa (esimerkiksi Valmis): Kun väriaine on loppumassa, tulostimen näyttöön tulee viesti Väriaine vähissä C, M, Y, K. Väriainesäiliötä ei välttämättä tarvitse vaihtaa vielä tällöin. Jos jätät viestin huomiotta ja jatkat tulostusta, tulostin näyttää viestin Vaihda väriaine juuri ennen kuin väriaine loppuu. Tällöin väriainesäiliö on vaihdettava heti. Puhdista latausyksikön lanka, jne. Puhdistuksen jälkeen viesti ei kuitenkaan vaihdu automaattisesti Valmis-viestiksi. Jos tulostusta halutaan jatkaa, tulostin on saatettava valmiustilaan painamalla [GO]-näppäintä. Kun vaihdat väriainesäiliön, katso ohjeet kohdasta Väriainesäiliön vaihto sivulla

35 Huolto Väriainesäiliön vaihto Tässä jaksossa neuvotaan, miten väriainesäiliö vaihdetaan. Kun vaihdat väriainesäiliön, vaihda aina samalla jäteväriainesäiliö. Jos se pääsee täyttymään, ulos valuva jäteväriaine voi vaurioittaa tai liata tulostimen. HUOM. Kun vaihdat väriainesäiliötä, siirrä tallennusvälineet ja tietokonetarvikkeet (esimerkiksi levykkeet) tilapäisesti pois väriainesäiliön lähettyviltä. Näin vältyt väriaineen magneettisuuden aiheuttamilta vaurioilta. Tulostimesta ei tarvitse katkaista virtaa, kun aloitat säiliön vaihdon. Mahdollisesti kesken olevan tulostustyön tiedot katoavat, jos virta katkaistaan. Varmista aina ensin, minkä väriaineen säiliö tulee vaihtaa. Tässä esimerkissä vaihdetaan musta väriainesäiliö. 1 Avaa koneen etukansi. 2 Käännä väriainesäiliön lukkovipua myötäpäivään ja aseta se pystyyn. 3 Työnnä ja nosta väriainesäiliön yläsalpaa (A) ja vedä sitten säiliötä. A 4 Irrota väriainesäiliö. 3-9

36 Huolto 5 Peitä väriaineaukko korkilla säiliön takaosassa. 6 Aseta säiliö tyhjiä säiliöitä varten tarkoitettuun muovipussiin. 7 Ota uusi väriainesäiliö pakkauksesta. 8 Pidä väriainesäiliötä siten, että sen lukkovipu on ylöspäin. Napauta sitten säiliön yläosaa vähintään kymmenen kertaa. Älä kallista säiliötä. 9 Pidä väriainesäiliöstä kiinni molemmin käsin kuten kuvassa ja ravista sitä voimakkaasti vähintään kymmenen kertaa. TÄRKEÄÄ: Ravista koko säiliötä kunnolla. Muuten väriaineen niukka syöttö voi aiheuttaa virheitä. 10 Aseta uusi väriainesäiliö tulostimeen. 3-10

37 Huolto 11 Asenna säiliön yläosa paikalleen, kunnes kuulet naksahduksen. Kun väriainesäiliö on oikein paikallaan, se lukittuu. 12 Käännä väriainesäiliön lukkovipu takaisin alkuperäiseen asentoon. Vaihda muut väriainesäiliöt samalla tavoin. 13 Paina jäteväriainesäiliön vapautinvipua (B) ja vedä jäteväriainesäiliö hitaasti ulos. HUOM. Älä käännä käytettyä jäteväriainesäiliötä ylösalaisin. B 14 Kiinnitä korkki jäteväriainesäiliöön kuten kuvassa. 15 Aseta käytetty jäteväriainesäiliö sille tarkoitettuun muovipussiin. 3-11

38 Huolto 16 Avaa uuden jäteväriainesäiliön korkki. 17 Asenna uusi jäteväriainesäiliö tulostimeen. 18 Sulje koneen etukansi. Kun vaihto on valmis, puhdista tulostin. Katso kohtaa Tulostimen puhdistus sivulla

39 Huolto Tulostimen puhdistus Puhdista tulostimen sisäosat aina väriainesäiliön tai jäteväriainesäiliön vaihdon jälkeen parhaan mahdollisen tulostuslaadun varmistamiseksi. 1 Avaa koneen etukansi. 2 Irrota puhdistusharja. 3 Avaa vasen kansi 1. 4 Avaa kaksipuolisyksikkö A1. 5 Puhdista erottelija liikuttamalla harjaa vasemmalta oikealle erottelijaa pitkin. 3-13

40 Huolto 6 Sulje kaksipuolisyksikkö A1 ja vasen kansi 1. TÄRKEÄÄ: Sulje vasen kansi 1 kunnolla painamalla kuvassa näkyvää kohtaa. 7 Aseta puhdistusharja paikalleen ja sulje etukansi. 3-14

41 4 Vianetsintä Tässä luvussa kerrotaan seuraavista aiheista: Yleisohjeet Tulostuslaatuongelmat Virheviestit Paperitukosten selvittäminen Jos häiriön selvittäminen ei onnistu, ota yhteys huoltoteknikkoon. 4-1

42 Vianetsintä Yleisohjeet Alla olevassa taulukossa ovat mahdollisten tulostinhäiriöiden perusratkaisut. Ennen huollon kutsumista häiriötä kannattaa yrittää selvittää tämän taulukon avulla. Oire Tarkistuskohteet Toimet Tulostuslaatu ei ole hyvä. Katso kohta Tulostuslaatuongelmat sivulla 4-3. Tulostimessa on paperitukos. Lisätietoja on kohdassa Paperitukosten selvittäminen sivulla Mitkään valot eivät syty ohjaustaulussa eikä tuulettimen ääntä kuulu, vaikka virta on kytkettynä. Tulostin tulostaa tilasivun, mutta tulostus tietokoneesta ei onnistu. Tarkista, että virtajohto on liitetty kunnolla pistorasiaan. Tarkasta, että virtakytkin on ( )-asennossa. Tarkasta tulostin- tai liitäntäkaapeli. Tarkista ohjelmatiedostot ja sovellukset. Katkaise tulostimesta virta, työnnä virtajohto kunnolla pistorasiaan ja kytke tulostimeen virta uudelleen. Paina virtakytkin ( )-asentoon. Liitä tulostinkaapelin molemmat päät kunnolla paikoilleen. Kokeile tulostintai liitäntäkaapelin vaihtamista. Yritä tulostaa jokin toinen tiedosto, tai käytä jotakin muuta tulostuskomentoa. Jos häiriö ilmenee vain tietyn tiedoston tai sovelluksen yhteydessä, tarkasta kyseisen sovelluksen tulostinasetukset. Vihjeitä Seuraavat vihjeet voivat olla avuksi tulostinhäiriöiden selvittämisessä. Jos häiriö ei ole selvinnyt yllä olevien ohjeiden avulla, kokeile seuraavia toimia: Katkaise tulostimesta virta ja odota muutama sekunti. Kytke sitten virta uudelleen. Käynnistä uudelleen tietokone, joka lähettää tulostustyöt tulostimeen. Hanki uusin tulostinajuri ja asenna se. Tulostinajurien ja apuohjelmien uusimmat versiot ovat osoitteessa Varmista, että sovellusohjelman tulostusohjeita noudatetaan. Tutustu sovellusohjelman mukana toimitettuihin ohjeisiin. Jos tulostin tulostaa outoja merkkejä tai jumittuu, kun tietokone käynnistetään (etenkin jos tulostin on liitetty Windows 98 -käyttöjärjestelmää käyttävän tietokoneen rinnakkaisporttiin), nimeä laiteajuritiedosto drvwppqt.vxd uudelleen. Tiedosto voi olla kansiossa Windows\System\Iosubsys tai Arcada\System. Laiteajurin teknisiä lisätietoja on Microsoftin verkkosivustolla. 4-2

43 Vianetsintä Tulostuslaatuongelmat Seuraavat taulukot ja kuvat kuvaavat tulostuslaatuongelmia sekä toimia, joilla ne voi selvittää. Jotkin ratkaisut edellyttävät tulostimen osien puhdistusta tai vaihtoa. Jos ehdotettu korjaustoimi ei ratkaise ongelmaa, soita huoltoon. Tulosteet Värin kohdistusvirhe Toimet Suorita värin kohdistus. Suorita värin kohdistus tulostimen ohjaustaulusta. Täysin tyhjä tuloste Tarkasta syöttöyksikkö. Vedä paperikasetti 1 ulos ja tarkista, onko syöttöyksikkö asennettu oikein. Häviämiä, vaakaraitoja tai satunnaisia täpliä Puhdista rumpu. Noudata seuraavia ohjeita ja yritä puhdistaa rummun pinta käyttämällä tulostimen omaa puhdistusjärjestelmää. 1 Paina [Menu] ja paina sitten tai, kunnes näytössä lukee Muut >. 2 Paina ja paina sitten tai, kunnes näytössä lukee >Huolto >. 3 Paina ja paina sitten tai, kunnes näytössä lukee >>Rumpu. Paina [OK] kahdesti. 4 Näytössä lukee Odota, rumpu alkaa pyöriä ja pysähtyy noin 100 sekunnin kuluttua. Tulostin palaa Valmis-tilaan. Puhdista erotin. Avaa tulostimen vasen kansi 1 ja puhdista erotin puhdistusharjalla. Lisätietoja on kohdassa Tulostimen puhdistus sivulla Valkoisia pystyraitoja Puhdista laseryksikkö. Noudata seuraavia ohjeita ja yritä puhdistaa laseryksikkö käyttämällä tulostimen omaa puhdistusjärjestelmää. 1 Paina [Menu] ja paina sitten tai, kunnes näytössä lukee Muut >. 2 Paina ja paina sitten tai, kunnes näytössä lukee >Huolto >. 3 Paina ja paina sitten tai, kunnes näytössä lukee >>LSU. Paina [OK] kahdesti. 4 Näytössä lukee Odota, puhdistus kestää noin 10 sekuntia. Tulostin palaa Valmis-tilaan puhdistuksen jälkeen. 4-3

44 Vianetsintä Tulosteet Vaalea tai epäselvä tulostusjälki Toimet Tarkasta ohjauspaneeli. Jos näytössä lukee Väriaine vähissä (C/M/Y/K) ja [Attention]-merkkivalo vilkkuu, asenna uusi väriainesäiliö. Lisätietoja on kohdassa Väriainesäiliön vaihtaminen sivulla 3-8. Varmista, että paperityypin asetus on oikea. Puhdista kehiteyksikkö. Noudata seuraavia ohjeita ja yritä puhdistaa kehiteyksikkö käyttämällä tulostimen omaa puhdistusjärjestelmää. 1 Paina [Menu] ja paina sitten tai, kunnes näytössä lukee Muut >. 2 Paina ja paina sitten tai, kunnes näytössä lukee >Huolto >. 3 Paina ja paina sitten tai, kunnes näytössä lukee >>DEV-CLN. Paina [OK] kahdesti. 4 Näytössä lukee Odota (kalibroidaan), puhdistus kestää noin 5 minuuttia. Tulostin palaa Valmis-tilaan puhdistuksen jälkeen. Harmaa tausta Puhdista rumpu. Noudata seuraavia ohjeita ja yritä puhdistaa rummun pinta käyttämällä tulostimen omaa puhdistusjärjestelmää. 1 Paina [Menu] ja paina sitten tai, kunnes näytössä lukee Muut >. 2 Paina ja paina sitten tai, kunnes näytössä lukee >Huolto >. 3 Paina ja paina sitten tai, kunnes näytössä lukee >>Rumpu. Paina [OK] kahdesti. 4 Näytössä lukee Odota, rumpu alkaa pyöriä ja pysähtyy noin 100 sekunnin kuluttua. Tulostin palaa Valmis-tilaan. Tarkasta ohjauspaneeli. Jos näytössä lukee Väriaine vähissä (C/M/Y/K) ja [Attention]-merkkivalo vilkkuu, asenna uusi väriainesäiliö. Lisätietoja on kohdassa Väriainesäiliön vaihtaminen sivulla 3-8. Suorita värikalibrointi. Kalibroi värit joko katkaisemalla ja kytkemällä tulostimen virta tai käyttämällä tulostimen ohjaustaulua. 4-4

45 Vianetsintä Tulosteet Tahroja paperin yläreunassa tai kääntöpuolella Toimet Puhdista tulostimen sisäosat. Avaa vasen kansi 1 ja tarkista, ovatko sisäosat likaisia. Puhdista likaiset sisäosat väriainepakkaukseen kuuluvalla puhdistusliinalla. Tulosteet vaillinaisia tai väärin asemoituja Tarkasta tiedosto tai ohjelma. Tarkasta, onko ongelman syynä PRESCRIBE-komentovirhe. Jos ongelma esiintyy vain tietyn tiedoston tai ohjelman yhteydessä, todennäköisin syy on virhe komennon tai komennon syntaksin parametrissä. Datan ja tulosteen värit ovat erilaiset. Suorita värikalibrointi. Kalibroi värit joko katkaisemalla ja kytkemällä tulostimen virta tai käyttämällä tulostimen ohjaustaulua. 4-5

46 Vianetsintä Virheviestit Seuraavassa taulukossa ovat virheisiin ja huoltoon liittyviä viestejä, joiden edellyttämät toimet käyttäjä voi tehdä itse. Jos näkyviin tulee viesti Soita huoltoon, katkaise tulostimesta virta, irrota virtajohto pistorasiasta ja ota yhteys huoltoteknikkoon. Joidenkin virheiden yhteydessä kuuluu hälytysääni. Voit katkaista sen painamalla [Peruuta]-painiketta. Viesti Lis. pap. MK-lok Lisää niittejä Toimet Paperi on lopussa viestin osoittamasta paperilähteestä. Lisää paperia lähteeseen, josta se on loppunut (paperikasetit, MK-lokero tai paperinsyöttölaitteet (lisävaruste)). Tämä viesti näkyy vuorotellen tulostimen tilaa kuvaavien viestien kanssa. Näitä ovat esimerkiksi Valmis, Odota, Käsitellään, Odottaa ja Lom syöt aikakat. Nitojaa ei ole asennettu oikein viimeistelijään. Asenna se oikein. Lisää niittejä Paina GO Soita huoltoon F### Soita huoltoon ####: Kasettia # ei ladattu Silppulaatikko täynnä Tark. silppulaat Paina GO Tarkista syöttöyksikkö Tark. värisäiliö Paina GO Tark. jäteväriainesäiliö Sulje kaksip. yks. takakansi Sulje etukansi Sulje vasen kansi # Nitojassa ei ole niittejä. Lisää niittejä nitojaan. Jos haluat jatkaa tulostusta ilman nidontaa, paina [GO]. F### tarkoittaa ohjaimen vikaa (#=0, 1, 2,...). Soita huoltoon. Tulostin ei toimi, kun tämä viesti on näkyvissä. #### tarkoittaa mekaanista vikaa (#=0, 1, 2,...). Soita huoltoon. Tulostin ei toimi, kun tämä viesti on näkyvissä. Näkyvissä näytetään myös tulostettujen sivujen kokonaismäärä, esimerkiksi Ilmoitettua paperikasettia ei ole asennettu. Asenna kasetti. Kasetin numero voi olla 1 (ylin) - 4 (alin). Viimeistelijän rei'itysyksikön silppulaatikko on täynnä. Tyhjennä silppulaatikko. Viimeistelijän rei'itysyksikön silppulaatikko on täynnä tai sitä ei ole asennettu oikein viimeistelijään. Tarkasta, että laatikko on asennettu oikein ja tyhjennä se tarvittaessa. Jatka tulostusta painamalla [GO]. Syöttöyksikköä ei ole asennettu oikein. Vedä ulos paperikasetti 1. Vedä syöttöyksikkö ulos ja asenna se työntämällä oikein paikalleen. Väriainesäiliötä ei ole asennettu oikein. Asenna se oikein. Jatka tulostusta painamalla [GO]. Tämä varoitusviesti näkyy kahdessa eri tilanteessa. Asenna uusi jäteväriainesäiliö. Jäteväriainesäiliötä ei ole asennettu. Jäteväriainesäiliö on täynnä. Sulje viimeistelijän kansi. Sulje tulostimen etukansi. Sulje tulostimen vasen kansi. Jos paperinsyöttölaitteen vasen kansi on auki, 3 näytetään. 4-6

47 Vianetsintä Viesti Sulje postilaat. kansi Sulje yläkansi Kaksipuo ei käyt Paina GO e-mps ei tallenn Paina GO Virhe, ei virt. F### Tiedost ei löydy Paina GO Viimeistelijä polkuvirhe Viimeist. lok ## täynnä paperia Taittotaso täynnä. Alustusvirhe Kovalevy Alustusvirhe Muistikortti Kovalevyvirhe## Paina GO Liittymä varattu Toimet Sulje postilaatikon kansi. Sulje koneen yläkansi. Olet yrittänyt tulostaa käyttäen kaksipuolistulostukseen sopimatonta paperikokoa ja -tyyppiä. Jatka tulostusta yksipuolisena painamalla [GO]-näppäintä. e-mps-työn tallennus ei onnistu, koska RAM-levy on poissa käytöstä, sen koko on riittämätön, kovalevyä ei ole asennettu tai se on täynnä. Tulosta virheraportti painamalla [GO]. Katkaise koneesta virta ja kytke se uudelleen. Jos viesti ei häviä, katkaise koneesta virta ja ota yhteyttä huoltoteknikkoon tai valtuutettuun huoltokeskukseen. Olet yrittänyt tulostaa työtä, joka ei ole määritetyssä virtuaalipostilaatikossa, tai määritettyä virtuaalipostilaatikkoa ei löydy. Jos automaattisen virheiden poiston asetuksena on Päällä, tulostus jatkuu automaattisesti määräajan jälkeen. Viimeistelijä on asennettu väärin. Asenna se oikein. Viimeistelylokero on täynnä. Kun lokero on tyhjennetty, tulostus jatkuu. ## ilmoittaa lokeron numeron. Taittotaso on täynnä. Poista kaikki tulosteet taittotasolta. Kun tulostin havaitsee, että taittotaso on tyhjennetty, se jatkaa tulosteiden luovutusta sinne. Tulostimeen asennettua kovalevyä ei ole alustettu, joten sitä ei voi lukea eikä sille kirjoittaa. Alusta kovalevy sen asennusoppaan ohjeiden mukaan. Tulostimeen asennettua muistikorttia ei ole alustettu, joten sitä ei voi lukea eikä sille kirjoittaa. Kovalevyvirhe. Tarkista ##-merkkien tilalla oleva virhekoodi ja katso sen selitys kohdasta Tallennustilaan liittyvät virhekoodit sivulla Jos haluat ohittaa kovalevyvirheen, paina [GO]-näppäintä. Tämä viesti tulee näkyviin, jos yrität muuttaa tulostimen ohjaustaulusta sen liittymän ympäristöasetuksia, josta parhaillaan vastaanotetaan tietoja. Tunnusvirhe Incorrect slot Please reinstall Aseta sama muistikortti Asenna MK Yksityistä tai tallennettua työtä varten annettu käyttäjätunnus on väärä. Tarkasta tulostinajurissa asetettu tunnus. Kovalevy- tai verkkokortti on asennettu väärään paikkaan. Sammuta tulostin ja asenna kovalevy tai verkkokortti oikeaan paikkaan. Olet asettanut väärän muistikortin, kun viesti Aseta uudell näytettiin. Poista väärä muistikortti tulostimen muistikorttipaikasta ja aseta oikea kortti. Tulostin lukee datan alusta lähtien. Vaihda viestinäytössä näkyvä huoltopaketti (MK). Huoltopaketti tulee vaihtaa aina sivun tulostuksen jälkeen. Käyttäjä ei voi tehdä vaihtotyötä itse. Ota yhteys huoltoteknikkoon. 4-7

48 Vianetsintä Viesti KPDL-virhe ## Paina GO Lataa kasetti # (A4)/(TAVALL.) Lataa MK-lokero (A4)/(TAVALL.) Postilaat. lok ## täynnä paperia M.korttivirhe Aseta uudell Muistin ylivuoto Paina GO M.korttivirhe## Paina GO Puuttuu silppulaatikko Puuttuva taittotaso Puuttuu taittoyksikkö Ei monikopioita Paina GO Paperitukos ############### Toimet Käynnissä oleva tulostus on keskeytynyt KPDL-virheen takia. Virhekoodi näkyy ##-merkkien tilalla. Jos haluat tulostaa virheraportin, selaa valikosta esiin kohta > Tulos KPDL-virh ja valitse Käytössä. Jatka tulostusta painamalla [GO]. Voit lopettaa tulostuksen painamalla [Peruuta]-näppäintä. Jos automaattisen virheiden poiston asetuksena on Päällä, tulostus jatkuu automaattisesti määräajan jälkeen. * Tulostustyön edellyttämää paperikokoa ja -tyyppiä vastaava paperikasetti on tyhjä. Lisää paperia kasettiin, joka näkyy #-merkin tilalla. Jatka tulostusta painamalla [GO]. Jos haluat käyttää toista paperilähdettä, paina tai, kunnes ohjaustaulussa näkyy Käyt. vaihtoeht?. Valitse sitten haluamasi paperilähde. Kun olet valinnut paperilähteen ja painanut [Menu]-näppäintä, näkyviin tulee Pap. Käsittely>. Tuo paperityypin asetusvalikko näkyviin painamalla. Kun olet valinnut paperityypin, jatka tulostusta painamalla [OK]. * Tulostustyön edellyttämää paperikokoa ja -tyyppiä vastaavaa paperikasettia ei ole asennettu tulostimeen. Aseta paperia MK-lokeroon. Jatka tulostusta painamalla [GO]. (Huomaa, että jos käytät eri kokoista paperia kuin MK-lokerolle on määritetty, tuloksena saattaa olla paperitukos.) Jos haluat käyttää toista paperilähdettä, paina tai, kunnes ohjaustaulussa näkyy Käyt. vaihtoeht?. Valitse sitten haluamasi paperilähde. Kun olet valinnut paperilähteen ja painanut [Menu]-näppäintä, näkyviin tulee Pap. Käsittely>. Tuo paperityypin asetusvalikko näkyviin painamalla. Kun olet valinnut paperityypin, jatka tulostusta painamalla [OK]. Postilaatikon lokero on täynnä. Kun lokero on tyhjennetty, tulostus jatkuu. ## ilmoittaa lokeron numeron. Muistikortti on vahingossa poistettu tulostimen korttipaikasta kesken kortin luvun. Jos haluat jatkaa muistikortin lukemista, aseta sama muistikortti takaisin korttipaikkaan. Tulostin lukee datan alusta lähtien. Katso myös kohtaa Aseta sama muistikortti sivulla 4-7. Tulostimen vastaanottamien tietojen määrä ylittää tulostimen sisäisen muistin koon. Yritä lisätä muistia. Jatka tulostusta painamalla [GO]. Voit lopettaa tulostuksen painamalla [Peruuta]-näppäintä. Jos automaattisen virheiden poiston asetuksena on Päällä, tulostus jatkuu automaattisesti määräajan jälkeen. On ilmennyt muistikorttivirhe. Tarkista ##-merkkien tilalla oleva virhekoodi ja katso sen selitys kohdasta Tallennustilaan liittyvät virhekoodit sivulla Jos haluat ohittaa muistikorttivirheen, paina [GO]. Rei'itysyksikön silppulaatikkoa ei ole asennettu oikein viimeistelijään. Asenna se oikein. Vihkontaittoyksikön taittotasoa ei ole asennettu oikein. Asenna taittotaso oikein. Vihkontaittoyksikön taittoyksikköä ei ole asennettu oikein. Asenna taittoyksikkö oikein. Usean kopion tulostus ei onnistu, koska RAM-levy on poissa käytöstä tai kovalevyä ei ole asennettu. Tulosta virheraportti painamalla [GO]. Koneessa on paperitukos. Paperitukoksen sijainti näkyy #-merkkien tilalla. Lisätietoja on kohdassa Paperitukosten selvittäminen sivulla

49 Vianetsintä Viesti Tul. ylivuoto Paina GO RAM-levyvirhe ## Paina GO Vaihda väriaine C,M,Y,K Aseta paperi Paina GO Väriaine vähissä C,M,Y,K Ylälokero täynnä paperia Tuntematon väriaine asennettu Virtuaal. postilaatikko täynnä Varoitus muisti vähissä Toimet ** Tulostimeen siirretty työ on ollut liian monimutkainen tulostettavaksi sivulle. Jatka tulostusta painamalla [GO]. (Tulostin saattaa lisätä joihinkin kohtiin sivunvaihdon.) Voit lopettaa tulostuksen painamalla [Peruuta]-näppäintä. Jos automaattisen virheiden poiston asetuksena on Päällä, tulostus jatkuu automaattisesti määräajan jälkeen. On ilmennyt RAM-levyvirhe. Tarkista ##-merkkien tilalla oleva virhekoodi ja katso sen selitys kohdasta Tallennustilaan liittyvät virhekoodit sivulla Jos haluat ohittaa RAM-levyvirheen, paina [GO]. Väriaine on lopussa. Vaihda asianmukainen väriainesäiliö uuteen. Tulostin ei toimi, kun tämä viesti on näkyvissä. Jos esimerkiksi näytetään viesti Vaihda väriaine C,K, syaani ja musta väriainesäiliö on vaihdettava. MK-lokerosta on paperi lopussa. Lisää paperia ja paina [GO]. (Huomaa, että jos käytät eri kokoista paperia kuin MK-lokerolle on määritetty, tuloksena saattaa olla paperitukos.) Vaihda väriainesäiliö uuteen. Vaihdettava väriainesäiliö osoitetaan kirjaimella C (syaani), M (magenta), Y (keltainen) tai K (musta). Ylälokero on täynnä (noin 500 sivua). Tyhjennä lokero. Kun tulostin havaitsee, että ylälokero on tyhjennetty, se jatkaa tulosteiden luovutusta sinne. Tämä viesti näytetään, jos väriainesäiliö todetaan muuksi kuin alkuperäiseksi Kyocera Mita -väriainesäiliöksi virrankytkennän jälkeisessä itsediagnostiikassa. Jos tämä viesti näytetään, jäljellä olevaa väriaineen määrää ei voi tarkistaa. Virtuaalipostilaatikoiden tallennustila kovalevyllä on täynnä. Tulosta virtuaalipostilaatikoihin kertyneet työt. Tulostimen sisäinen muisti on vähissä, koska tulostimeen on ladattu liian paljon fontteja ja makroja. Poista tarpeettomat fontit ja makrot. * Merkinnällä "( )/( )" erotetut viestit näytetään vuorotellen. ** Tämän virheen ilmettyä sivunsuojaustila tulee automaattisesti käyttöön. Jotta muistin käyttö olisi tulostuksen aikana paras mahdollinen, sivunsuojaustila kannattaa ottaa manuaalisesti pois käytöstä. 4-9

50 Vianetsintä Tallennustilaan liittyvät virhekoodit Kovalevyvirheet Koodi Selitys 01 Kovalevyn alustusvirhe. Jos tämä virhe toistuu vielä virran katkaisemisen ja kytkemisen jälkeen, alusta kovalevy uudelleen. 02 Levyjärjestelmää ei ole asennettu. Tarkista järjestelmän ja laitteiden käyttöedellytykset. 04 Kovalevytilaa ei ole käytettävissä. Vapauta tilaa poistamalla esimerkiksi tarpeettomia tiedostoja. 05 Määritettyä tiedostoa ei ole kovalevyllä. 06 Kovalevyjärjestelmän käytettävissä ei ole muistia. Lisää muistia. 10 Alustus ei onnistu, koska tulostin käsittelee isäntäkoneesta vastaanotettuja tietoja kovalevyllä. Suorita alustus kovalevyn vapauduttua. 85 Virtuaalinen postilaatikko: aliasnimivirhe. Aliasnimiasetus on kadonnut, tai aliasta vastaavaa lokeroa ei ole. Aseta alias uudelleen. 97 Pysyvien kooditöiden enimmäismäärä on saavutettu eikä enempää voida tallentaa. Poista tarpeettomia töitä tai suurenna enimmäismäärää. 98 Työstä on löytynyt sivu, jonka lukeminen ei onnistu (työ on vaurioitunut). 99 Määritetyn tunnuksen mukaista tulostustyötä ei ole kovalevyllä. Muistikorttivirheet Koodi Selitys 01 Tulostin ei tue asennettua muistikorttia. 02 Muistikorttia ei ole asennettu. 04 Muistikortti on täynnä eikä siihen voi lisätä tietoja. Poista tarpeettomat tiedostot tai ota käyttöön uusi muistikortti. 05 Määritettyä tiedostoa ei ole muistikortilla. 06 Tulostimen muisti ei riitä tukemaan muistikorttijärjestelmää. Lisää tulostimeen muistia. RAM-levyvirheet Koodi Selitys 01 Alustusvirhe. Katkaise tulostimesta virta ja kytke se uudelleen. 02 RAM-levytilan asetuksena on Ei käytössä. Ota RAM-levytila käyttöön ohjaustaulusta. 04 Levytila on lopussa. Poista tarpeettomat tiedostot. 05 Määritettyä tiedostoa ei ole levyllä. 06 Tulostimen muisti ei riitä tukemaan RAM-levyjärjestelmää. Lisää tulostimeen muistia. 4-10

51 Vianetsintä Paperitukosten selvittäminen Tukoksen sijainti Jos paperitukos on paperinsiirtojärjestelmän alueella tai jos paperi ei syöty ollenkaan, näkyviin tulee viesti Paperitukos, joka osoittaa myös tukoksen sijainnin. Tulostin siirtyy automaattisesti offline-tilaan tämän viestin yhteydessä. Poista juuttunut paperi. Tämän jälkeen tulostin jatkaa tulostusta. Alla olevassa kuvassa näkyvät tulostimen paperiradat, myös lisävarusteiden. Kuvassa on osoitettu paperitukosten mahdolliset sijaintipaikat ja niiden selitykset ovat taulukossa kuvan alla. Paperitukos voi sattua samanaikaisesti useassa paperiradan osassa. Postilaatikko MT-710 M Viimeistelijä DF-710/DF-730 Vihkontaittoyksikkö BF-710 K K L K K K K K K J G J G G F G A H B I C D F E Paperinsyöttölaite PF-710/PF-750 Paperitukosviesti Tukoksen sijainti Kuvaus Sivuviite Paperitukos Kasetti 1 A Tukos ylemmässä paperikasetissa tai tulostimen sisällä Paperitukos Kasetti 2 B Tukos alemmassa paperikasetissa tai tulostimen sisällä Paperitukos Kasetti 3 C Tukos paperinsyöttölaitteen kasetissa. (PF-710 ylempi kasetti, PF-750) 4-15 Paperitukos Kasetti 4 D Tukos paperinsyöttölaitteen kasetissa. (PF-710 alempi kasetti) 4-15 Paperitukos MK-lokero Paperitukos Syöttöyksikkö Paperitukos Vasen kansi 1 E Paperitukos on MK-lokerossa F Paperitukos on syöttöyksikössä G Tukos vasemman kannen alueella

52 Vianetsintä Paperitukosviesti Paperitukos Vasen kansi 2 Tukoksen sijainti Kuvaus H Tukos vasemman kannen alueella Sivuviite Paperitukos Vasen kansi 3 I Tukos lisäyksikön vasemman kannen alueella. (PF-710, PF-750) 4-21 Paperitukos Yläkansi Paperitukos Viimeistelijä Paperitukos taittoyksikkö Paperitukos Postilaatikko J Tukos yläkannen alueella K Tukos viimeistely-yksikön pinoajassa. DF-710 tai DF-730 Käyttöopas L Tukos vihkontaittoyksikössä. DF-710 Käyttöopas M Tukos postilaatikossa. DF-710 Käyttöopas Paperitukosten selvittämisen yleisohjeita Kun selvität paperitukosta, ota huomioon seuraavat ohjeet: VAROITUS: Vedä paperia varovasti, jottei se repeydy. Paperinpalasia on hankala poistaa ja ne saattavat jäädä huomaamatta. Tällöin tukoksen selvittämiseen kuluu lisäaikaa. Jos paperitukoksia sattuu usein, kokeile toisentyyppistä paperia, vaihda tilalle uudesta riisistä otettua paperia, käännä paperi ylösalaisin tai kierrä sitä 180 astetta. Jos paperin vaihtaminen ei selvitä ongelmaa, syy voi olla tulostimessa. Tukoksen sijainti vaikuttaa siihen, tulostetaanko tukoksen selvittämisen yhteydessä poistetut sivut uudelleen tulostuksen jatkuessa. Online-ohjeviestien käyttö Tulostimen viestinäyttöön voidaan saada viestejä, jotka sisältävät selkeät ohjeet tukosten selvittämiseen. Kun viesti paperitukoksesta on tullut näkyviin, paina ( )-näppäintä. Näyttöön tulee ohjeviesti, joka auttaa paperitukoksen selvittämisessä. 4-12
