HP Officejet 9100 series all-in-one

Transkriptio

1 Käyttöopas

2

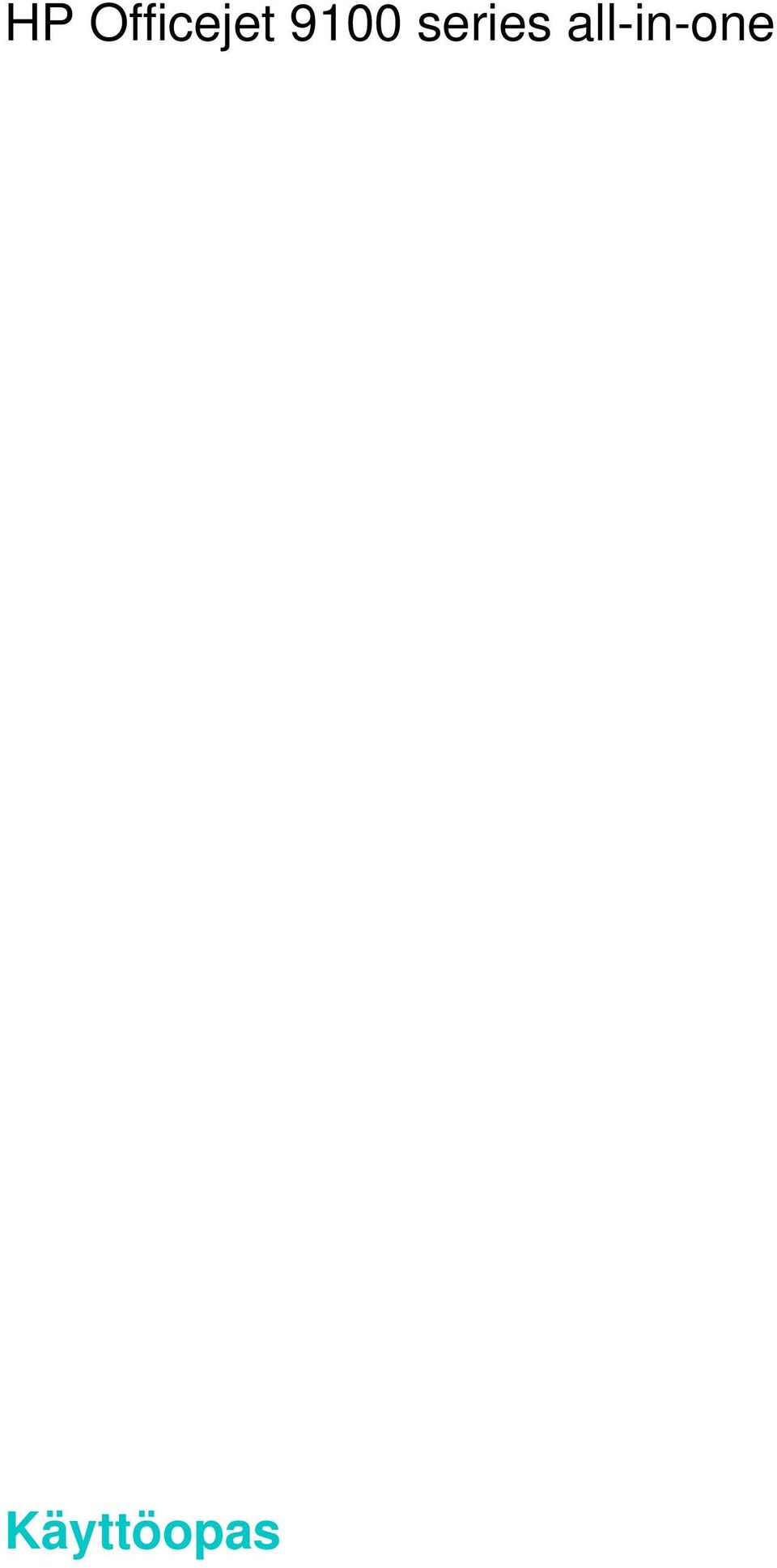

3 HP Officejet 9100 series all-in-one Käyttöopas

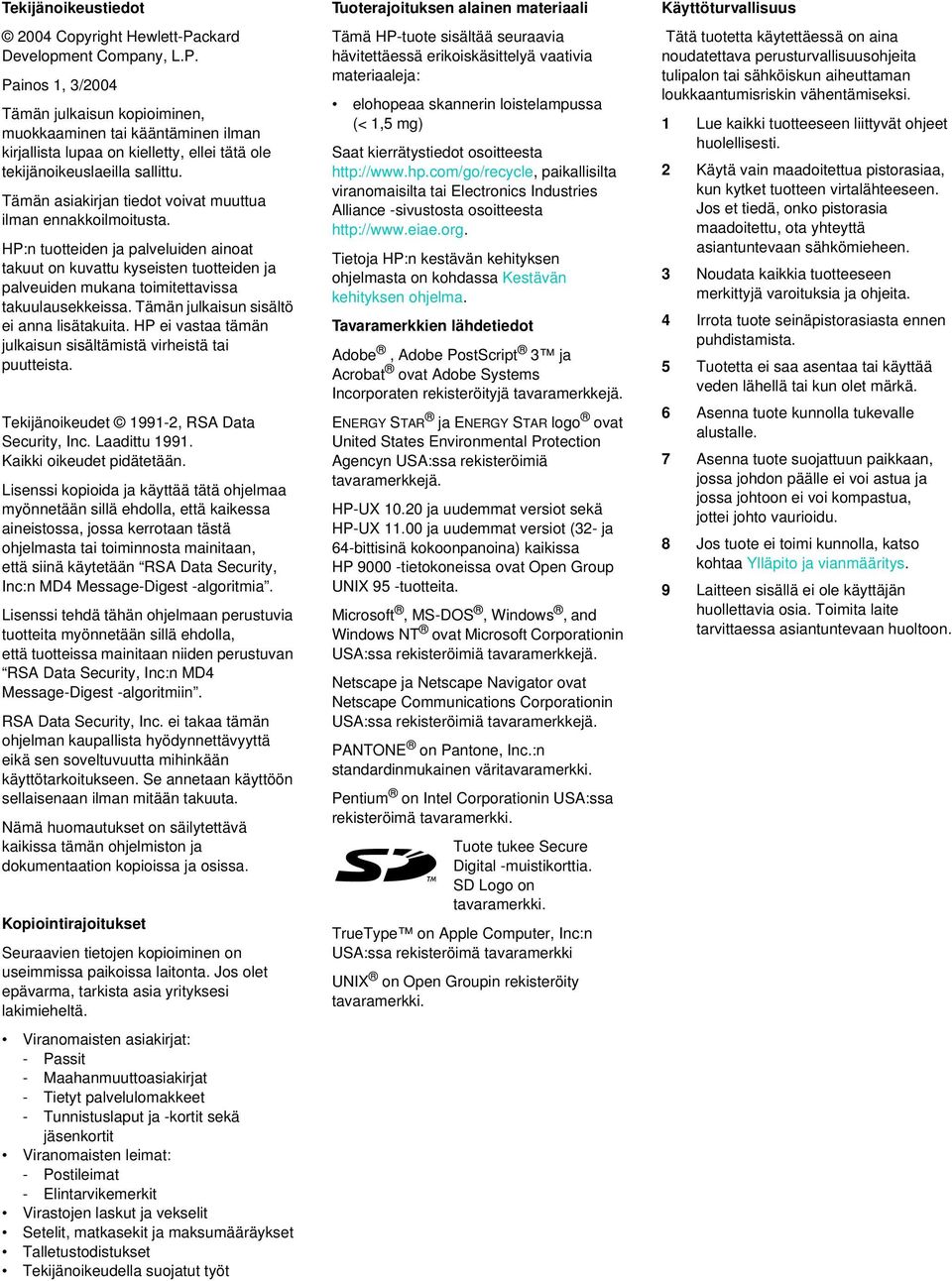

4 Tekijänoikeustiedot 2004 Copyright Hewlett-Packard Development Company, L.P. Painos 1, 3/2004 Tämän julkaisun kopioiminen, muokkaaminen tai kääntäminen ilman kirjallista lupaa on kielletty, ellei tätä ole tekijänoikeuslaeilla sallittu. Tämän asiakirjan tiedot voivat muuttua ilman ennakkoilmoitusta. HP:n tuotteiden ja palveluiden ainoat takuut on kuvattu kyseisten tuotteiden ja palveuiden mukana toimitettavissa takuulausekkeissa. Tämän julkaisun sisältö ei anna lisätakuita. HP ei vastaa tämän julkaisun sisältämistä virheistä tai puutteista. Tekijänoikeudet , RSA Data Security, Inc. Laadittu Kaikki oikeudet pidätetään. Lisenssi kopioida ja käyttää tätä ohjelmaa myönnetään sillä ehdolla, että kaikessa aineistossa, jossa kerrotaan tästä ohjelmasta tai toiminnosta mainitaan, että siinä käytetään RSA Data Security, Inc:n MD4 Message-Digest -algoritmia. Lisenssi tehdä tähän ohjelmaan perustuvia tuotteita myönnetään sillä ehdolla, että tuotteissa mainitaan niiden perustuvan RSA Data Security, Inc:n MD4 Message-Digest -algoritmiin. RSA Data Security, Inc. ei takaa tämän ohjelman kaupallista hyödynnettävyyttä eikä sen soveltuvuutta mihinkään käyttötarkoitukseen. Se annetaan käyttöön sellaisenaan ilman mitään takuuta. Nämä huomautukset on säilytettävä kaikissa tämän ohjelmiston ja dokumentaation kopioissa ja osissa. Kopiointirajoitukset Seuraavien tietojen kopioiminen on useimmissa paikoissa laitonta. Jos olet epävarma, tarkista asia yrityksesi lakimieheltä. Viranomaisten asiakirjat: - Passit - Maahanmuuttoasiakirjat - Tietyt palvelulomakkeet - Tunnistuslaput ja -kortit sekä jäsenkortit Viranomaisten leimat: - Postileimat - Elintarvikemerkit Virastojen laskut ja vekselit Setelit, matkasekit ja maksumääräykset Talletustodistukset Tekijänoikeudella suojatut työt Tuoterajoituksen alainen materiaali Tämä HP-tuote sisältää seuraavia hävitettäessä erikoiskäsittelyä vaativia materiaaleja: elohopeaa skannerin loistelampussa (< 1,5 mg) Saat kierrätystiedot osoitteesta paikallisilta viranomaisilta tai Electronics Industries Alliance -sivustosta osoitteesta Tietoja HP:n kestävän kehityksen ohjelmasta on kohdassa Kestävän kehityksen ohjelma. Tavaramerkkien lähdetiedot Adobe, Adobe PostScript 3 ja Acrobat ovat Adobe Systems Incorporaten rekisteröityjä tavaramerkkejä. ENERGY STAR ja ENERGY STAR logo ovat United States Environmental Protection Agencyn USA:ssa rekisteröimiä tavaramerkkejä. HP-UX ja uudemmat versiot sekä HP-UX ja uudemmat versiot (32- ja 64-bittisinä kokoonpanoina) kaikissa HP tietokoneissa ovat Open Group UNIX 95 -tuotteita. Microsoft, MS-DOS, Windows, and Windows NT ovat Microsoft Corporationin USA:ssa rekisteröimiä tavaramerkkejä. Netscape ja Netscape Navigator ovat Netscape Communications Corporationin USA:ssa rekisteröimiä tavaramerkkejä. PANTONE on Pantone, Inc.:n standardinmukainen väritavaramerkki. Pentium on Intel Corporationin USA:ssa rekisteröimä tavaramerkki. Tuote tukee Secure Digital -muistikorttia. SD Logo on tavaramerkki. TrueType on Apple Computer, Inc:n USA:ssa rekisteröimä tavaramerkki UNIX on Open Groupin rekisteröity tavaramerkki. Käyttöturvallisuus Tätä tuotetta käytettäessä on aina noudatettava perusturvallisuusohjeita tulipalon tai sähköiskun aiheuttaman loukkaantumisriskin vähentämiseksi. 1 Lue kaikki tuotteeseen liittyvät ohjeet huolellisesti. 2 Käytä vain maadoitettua pistorasiaa, kun kytket tuotteen virtalähteeseen. Jos et tiedä, onko pistorasia maadoitettu, ota yhteyttä asiantuntevaan sähkömieheen. 3 Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita. 4 Irrota tuote seinäpistorasiasta ennen puhdistamista. 5 Tuotetta ei saa asentaa tai käyttää veden lähellä tai kun olet märkä. 6 Asenna tuote kunnolla tukevalle alustalle. 7 Asenna tuote suojattuun paikkaan, jossa johdon päälle ei voi astua ja jossa johtoon ei voi kompastua, jottei johto vaurioidu. 8 Jos tuote ei toimi kunnolla, katso kohtaa Ylläpito ja vianmääritys. 9 Laitteen sisällä ei ole käyttäjän huollettavia osia. Toimita laite tarvittaessa asiantuntevaan huoltoon.

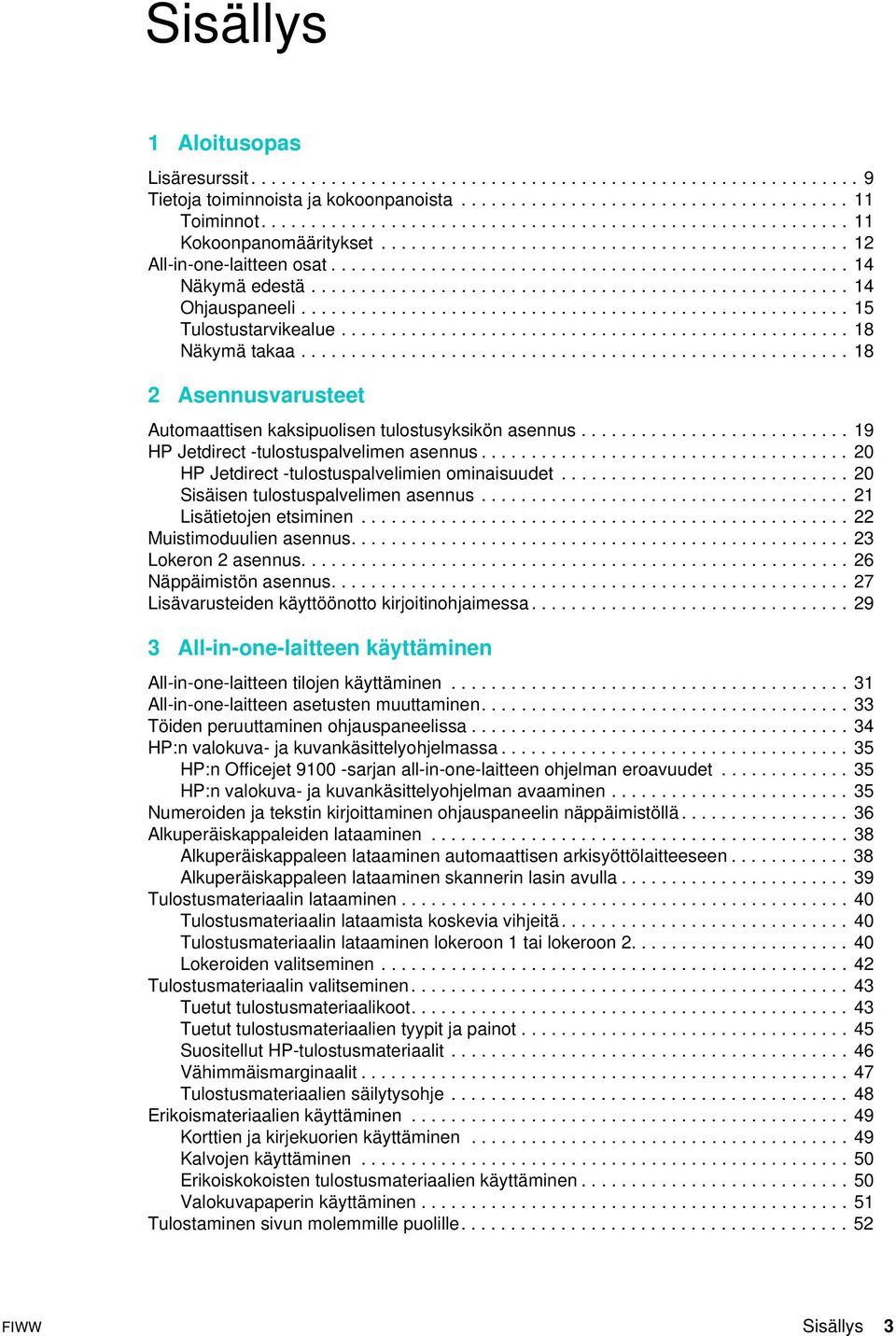

5 Sisällys 1 Aloitusopas Lisäresurssit Tietoja toiminnoista ja kokoonpanoista Toiminnot Kokoonpanomääritykset All-in-one-laitteen osat Näkymä edestä Ohjauspaneeli Tulostustarvikealue Näkymä takaa Asennusvarusteet Automaattisen kaksipuolisen tulostusyksikön asennus HP Jetdirect -tulostuspalvelimen asennus HP Jetdirect -tulostuspalvelimien ominaisuudet Sisäisen tulostuspalvelimen asennus Lisätietojen etsiminen Muistimoduulien asennus Lokeron 2 asennus Näppäimistön asennus Lisävarusteiden käyttöönotto kirjoitinohjaimessa All-in-one-laitteen käyttäminen All-in-one-laitteen tilojen käyttäminen All-in-one-laitteen asetusten muuttaminen Töiden peruuttaminen ohjauspaneelissa HP:n valokuva- ja kuvankäsittelyohjelmassa HP:n Officejet sarjan all-in-one-laitteen ohjelman eroavuudet HP:n valokuva- ja kuvankäsittelyohjelman avaaminen Numeroiden ja tekstin kirjoittaminen ohjauspaneelin näppäimistöllä Alkuperäiskappaleiden lataaminen Alkuperäiskappaleen lataaminen automaattisen arkisyöttölaitteeseen Alkuperäiskappaleen lataaminen skannerin lasin avulla Tulostusmateriaalin lataaminen Tulostusmateriaalin lataamista koskevia vihjeitä Tulostusmateriaalin lataaminen lokeroon 1 tai lokeroon Lokeroiden valitseminen Tulostusmateriaalin valitseminen Tuetut tulostusmateriaalikoot Tuetut tulostusmateriaalien tyypit ja painot Suositellut HP-tulostusmateriaalit Vähimmäismarginaalit Tulostusmateriaalien säilytysohje Erikoismateriaalien käyttäminen Korttien ja kirjekuorien käyttäminen Kalvojen käyttäminen Erikoiskokoisten tulostusmateriaalien käyttäminen Valokuvapaperin käyttäminen Tulostaminen sivun molemmille puolille FIWW Sisällys 3

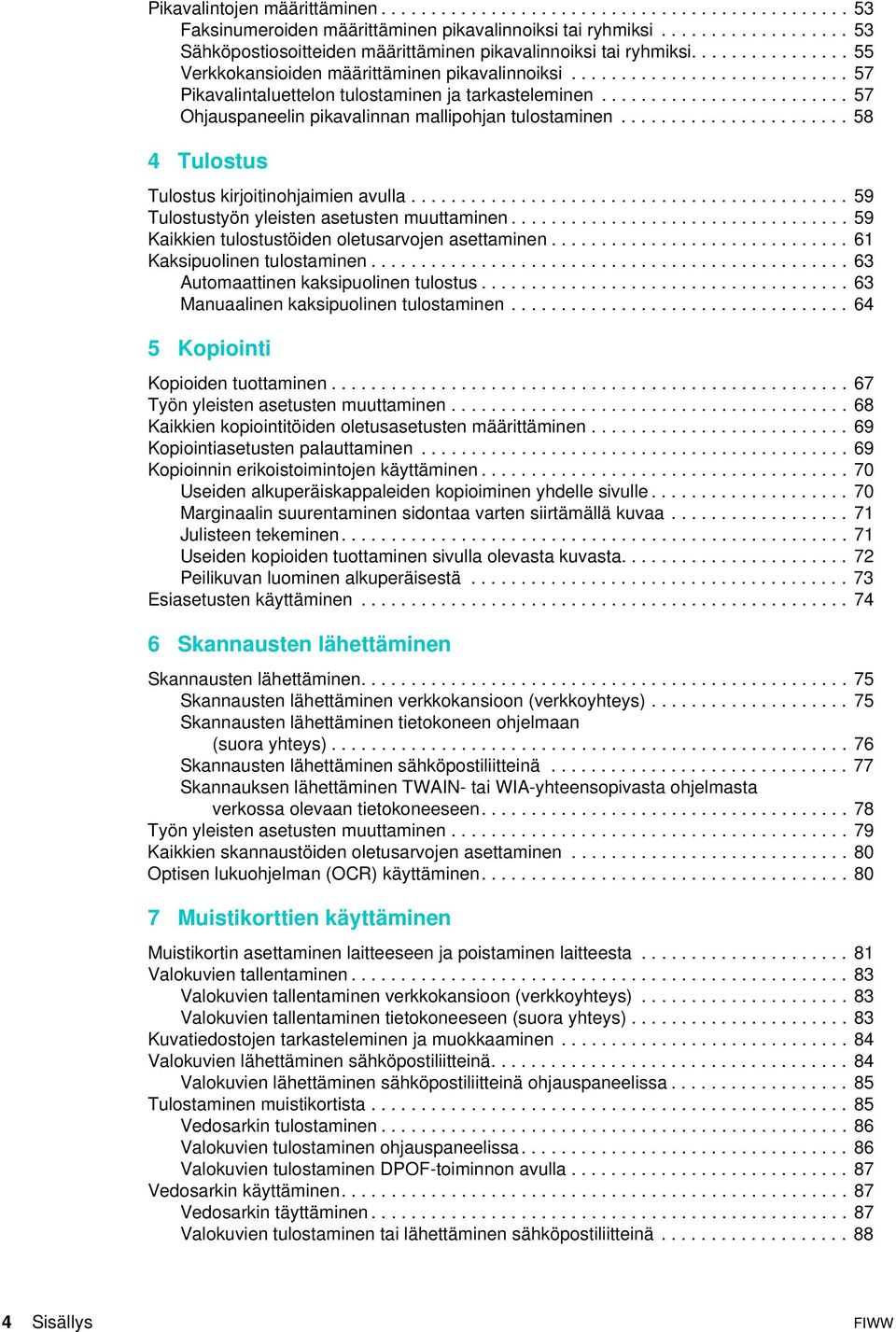

6 Pikavalintojen määrittäminen Faksinumeroiden määrittäminen pikavalinnoiksi tai ryhmiksi Sähköpostiosoitteiden määrittäminen pikavalinnoiksi tai ryhmiksi Verkkokansioiden määrittäminen pikavalinnoiksi Pikavalintaluettelon tulostaminen ja tarkasteleminen Ohjauspaneelin pikavalinnan mallipohjan tulostaminen Tulostus Tulostus kirjoitinohjaimien avulla Tulostustyön yleisten asetusten muuttaminen Kaikkien tulostustöiden oletusarvojen asettaminen Kaksipuolinen tulostaminen Automaattinen kaksipuolinen tulostus Manuaalinen kaksipuolinen tulostaminen Kopiointi Kopioiden tuottaminen Työn yleisten asetusten muuttaminen Kaikkien kopiointitöiden oletusasetusten määrittäminen Kopiointiasetusten palauttaminen Kopioinnin erikoistoimintojen käyttäminen Useiden alkuperäiskappaleiden kopioiminen yhdelle sivulle Marginaalin suurentaminen sidontaa varten siirtämällä kuvaa Julisteen tekeminen Useiden kopioiden tuottaminen sivulla olevasta kuvasta Peilikuvan luominen alkuperäisestä Esiasetusten käyttäminen Skannausten lähettäminen Skannausten lähettäminen Skannausten lähettäminen verkkokansioon (verkkoyhteys) Skannausten lähettäminen tietokoneen ohjelmaan (suora yhteys) Skannausten lähettäminen sähköpostiliitteinä Skannauksen lähettäminen TWAIN- tai WIA-yhteensopivasta ohjelmasta verkossa olevaan tietokoneeseen Työn yleisten asetusten muuttaminen Kaikkien skannaustöiden oletusarvojen asettaminen Optisen lukuohjelman (OCR) käyttäminen Muistikorttien käyttäminen Muistikortin asettaminen laitteeseen ja poistaminen laitteesta Valokuvien tallentaminen Valokuvien tallentaminen verkkokansioon (verkkoyhteys) Valokuvien tallentaminen tietokoneeseen (suora yhteys) Kuvatiedostojen tarkasteleminen ja muokkaaminen Valokuvien lähettäminen sähköpostiliitteinä Valokuvien lähettäminen sähköpostiliitteinä ohjauspaneelissa Tulostaminen muistikortista Vedosarkin tulostaminen Valokuvien tulostaminen ohjauspaneelissa Valokuvien tulostaminen DPOF-toiminnon avulla Vedosarkin käyttäminen Vedosarkin täyttäminen Valokuvien tulostaminen tai lähettäminen sähköpostiliitteinä Sisällys FIWW

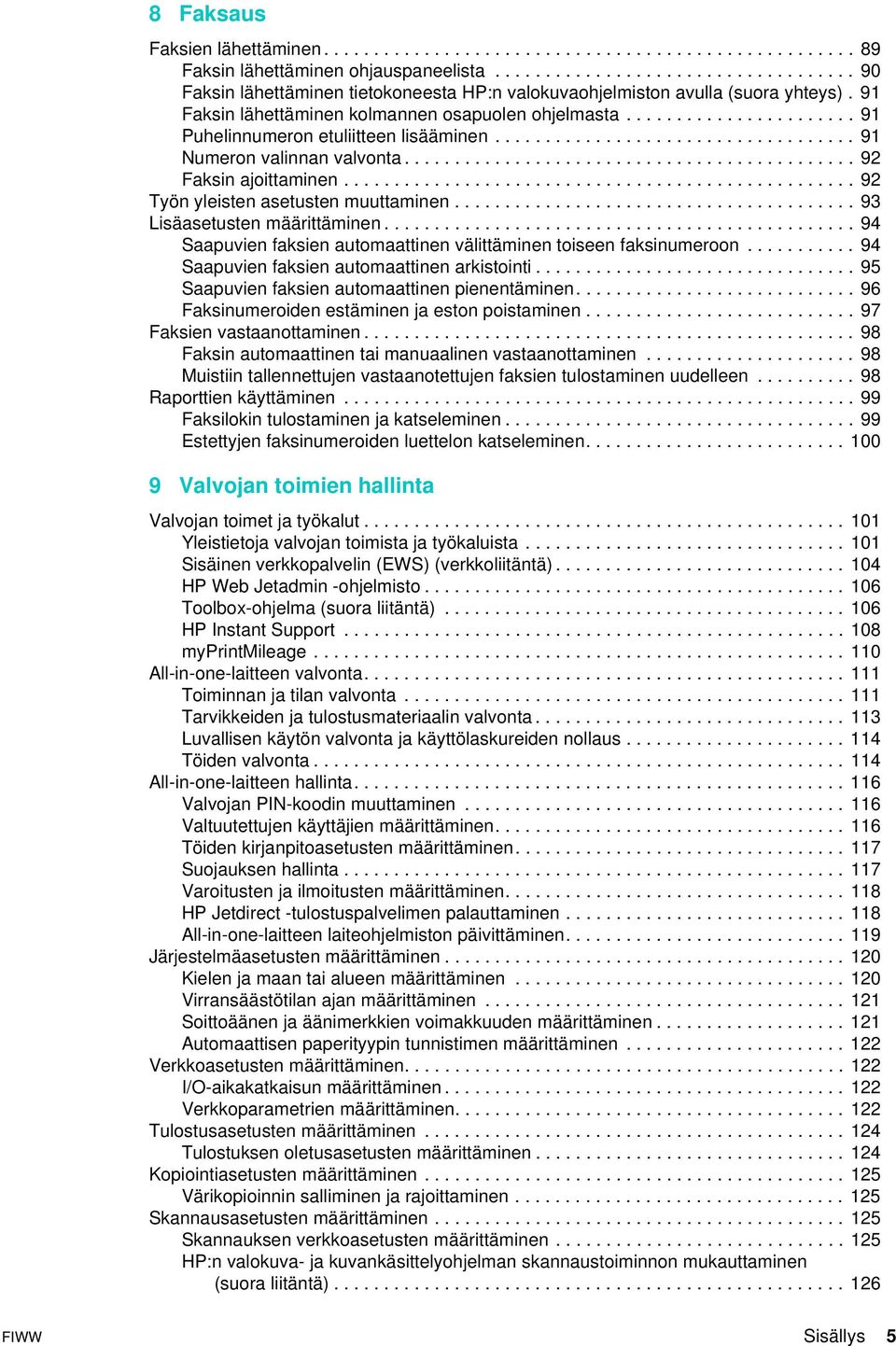

7 8 Faksaus Faksien lähettäminen Faksin lähettäminen ohjauspaneelista Faksin lähettäminen tietokoneesta HP:n valokuvaohjelmiston avulla (suora yhteys). 91 Faksin lähettäminen kolmannen osapuolen ohjelmasta Puhelinnumeron etuliitteen lisääminen Numeron valinnan valvonta Faksin ajoittaminen Työn yleisten asetusten muuttaminen Lisäasetusten määrittäminen Saapuvien faksien automaattinen välittäminen toiseen faksinumeroon Saapuvien faksien automaattinen arkistointi Saapuvien faksien automaattinen pienentäminen Faksinumeroiden estäminen ja eston poistaminen Faksien vastaanottaminen Faksin automaattinen tai manuaalinen vastaanottaminen Muistiin tallennettujen vastaanotettujen faksien tulostaminen uudelleen Raporttien käyttäminen Faksilokin tulostaminen ja katseleminen Estettyjen faksinumeroiden luettelon katseleminen Valvojan toimien hallinta Valvojan toimet ja työkalut Yleistietoja valvojan toimista ja työkaluista Sisäinen verkkopalvelin (EWS) (verkkoliitäntä) HP Web Jetadmin -ohjelmisto Toolbox-ohjelma (suora liitäntä) HP Instant Support myprintmileage All-in-one-laitteen valvonta Toiminnan ja tilan valvonta Tarvikkeiden ja tulostusmateriaalin valvonta Luvallisen käytön valvonta ja käyttölaskureiden nollaus Töiden valvonta All-in-one-laitteen hallinta Valvojan PIN-koodin muuttaminen Valtuutettujen käyttäjien määrittäminen Töiden kirjanpitoasetusten määrittäminen Suojauksen hallinta Varoitusten ja ilmoitusten määrittäminen HP Jetdirect -tulostuspalvelimen palauttaminen All-in-one-laitteen laiteohjelmiston päivittäminen Järjestelmäasetusten määrittäminen Kielen ja maan tai alueen määrittäminen Virransäästötilan ajan määrittäminen Soittoäänen ja äänimerkkien voimakkuuden määrittäminen Automaattisen paperityypin tunnistimen määrittäminen Verkkoasetusten määrittäminen I/O-aikakatkaisun määrittäminen Verkkoparametrien määrittäminen Tulostusasetusten määrittäminen Tulostuksen oletusasetusten määrittäminen Kopiointiasetusten määrittäminen Värikopioinnin salliminen ja rajoittaminen Skannausasetusten määrittäminen Skannauksen verkkoasetusten määrittäminen HP:n valokuva- ja kuvankäsittelyohjelman skannaustoiminnon mukauttaminen (suora liitäntä) FIWW Sisällys 5

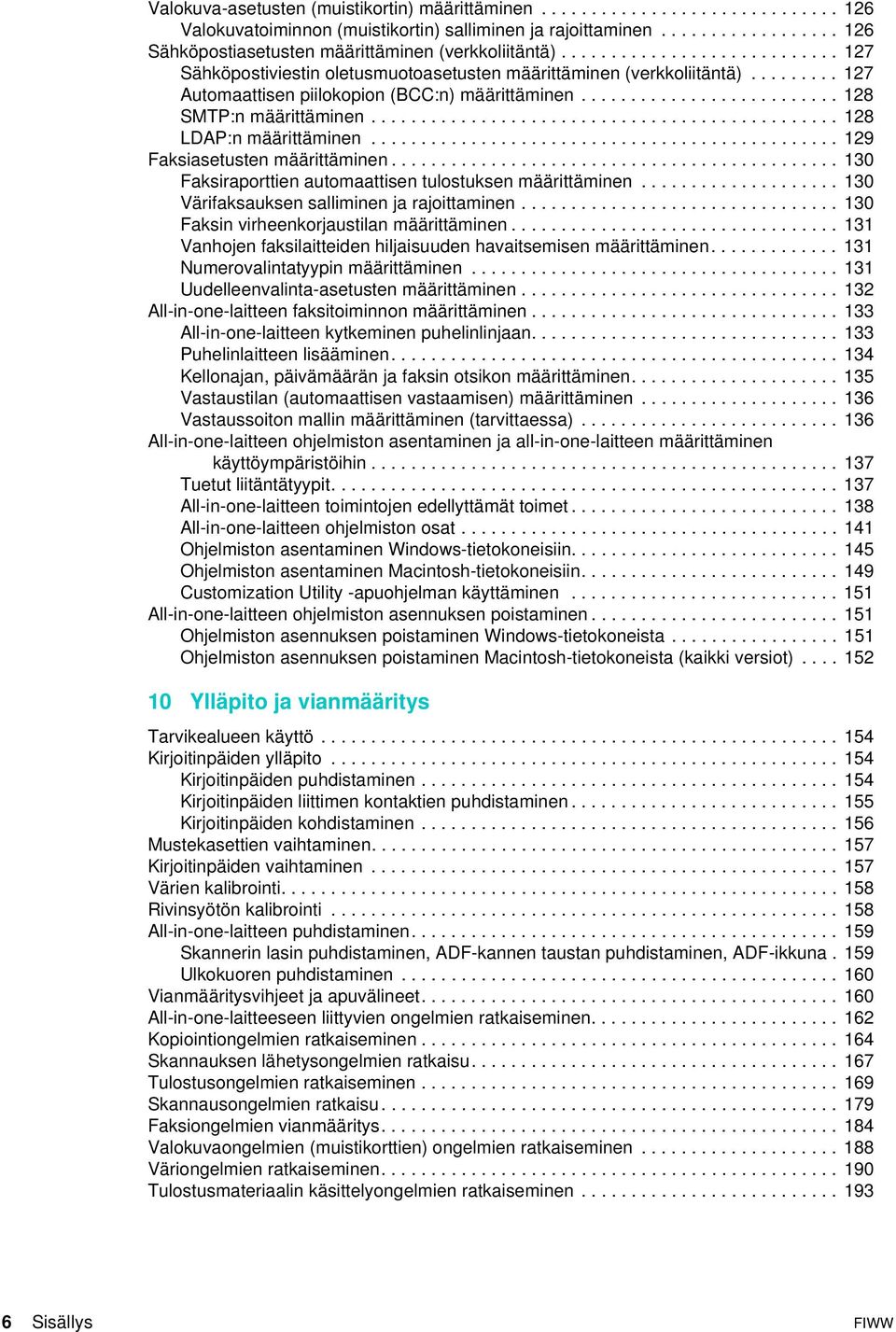

8 Valokuva-asetusten (muistikortin) määrittäminen Valokuvatoiminnon (muistikortin) salliminen ja rajoittaminen Sähköpostiasetusten määrittäminen (verkkoliitäntä) Sähköpostiviestin oletusmuotoasetusten määrittäminen (verkkoliitäntä) Automaattisen piilokopion (BCC:n) määrittäminen SMTP:n määrittäminen LDAP:n määrittäminen Faksiasetusten määrittäminen Faksiraporttien automaattisen tulostuksen määrittäminen Värifaksauksen salliminen ja rajoittaminen Faksin virheenkorjaustilan määrittäminen Vanhojen faksilaitteiden hiljaisuuden havaitsemisen määrittäminen Numerovalintatyypin määrittäminen Uudelleenvalinta-asetusten määrittäminen All-in-one-laitteen faksitoiminnon määrittäminen All-in-one-laitteen kytkeminen puhelinlinjaan Puhelinlaitteen lisääminen Kellonajan, päivämäärän ja faksin otsikon määrittäminen Vastaustilan (automaattisen vastaamisen) määrittäminen Vastaussoiton mallin määrittäminen (tarvittaessa) All-in-one-laitteen ohjelmiston asentaminen ja all-in-one-laitteen määrittäminen käyttöympäristöihin Tuetut liitäntätyypit All-in-one-laitteen toimintojen edellyttämät toimet All-in-one-laitteen ohjelmiston osat Ohjelmiston asentaminen Windows-tietokoneisiin Ohjelmiston asentaminen Macintosh-tietokoneisiin Customiation Utility -apuohjelman käyttäminen All-in-one-laitteen ohjelmiston asennuksen poistaminen Ohjelmiston asennuksen poistaminen Windows-tietokoneista Ohjelmiston asennuksen poistaminen Macintosh-tietokoneista (kaikki versiot) Ylläpito ja vianmääritys Tarvikealueen käyttö Kirjoitinpäiden ylläpito Kirjoitinpäiden puhdistaminen Kirjoitinpäiden liittimen kontaktien puhdistaminen Kirjoitinpäiden kohdistaminen Mustekasettien vaihtaminen Kirjoitinpäiden vaihtaminen Värien kalibrointi Rivinsyötön kalibrointi All-in-one-laitteen puhdistaminen Skannerin lasin puhdistaminen, ADF-kannen taustan puhdistaminen, ADF-ikkuna. 159 Ulkokuoren puhdistaminen Vianmääritysvihjeet ja apuvälineet All-in-one-laitteeseen liittyvien ongelmien ratkaiseminen Kopiointiongelmien ratkaiseminen Skannauksen lähetysongelmien ratkaisu Tulostusongelmien ratkaiseminen Skannausongelmien ratkaisu Faksiongelmien vianmääritys Valokuvaongelmien (muistikorttien) ongelmien ratkaiseminen Väriongelmien ratkaiseminen Tulostusmateriaalin käsittelyongelmien ratkaiseminen Sisällys FIWW

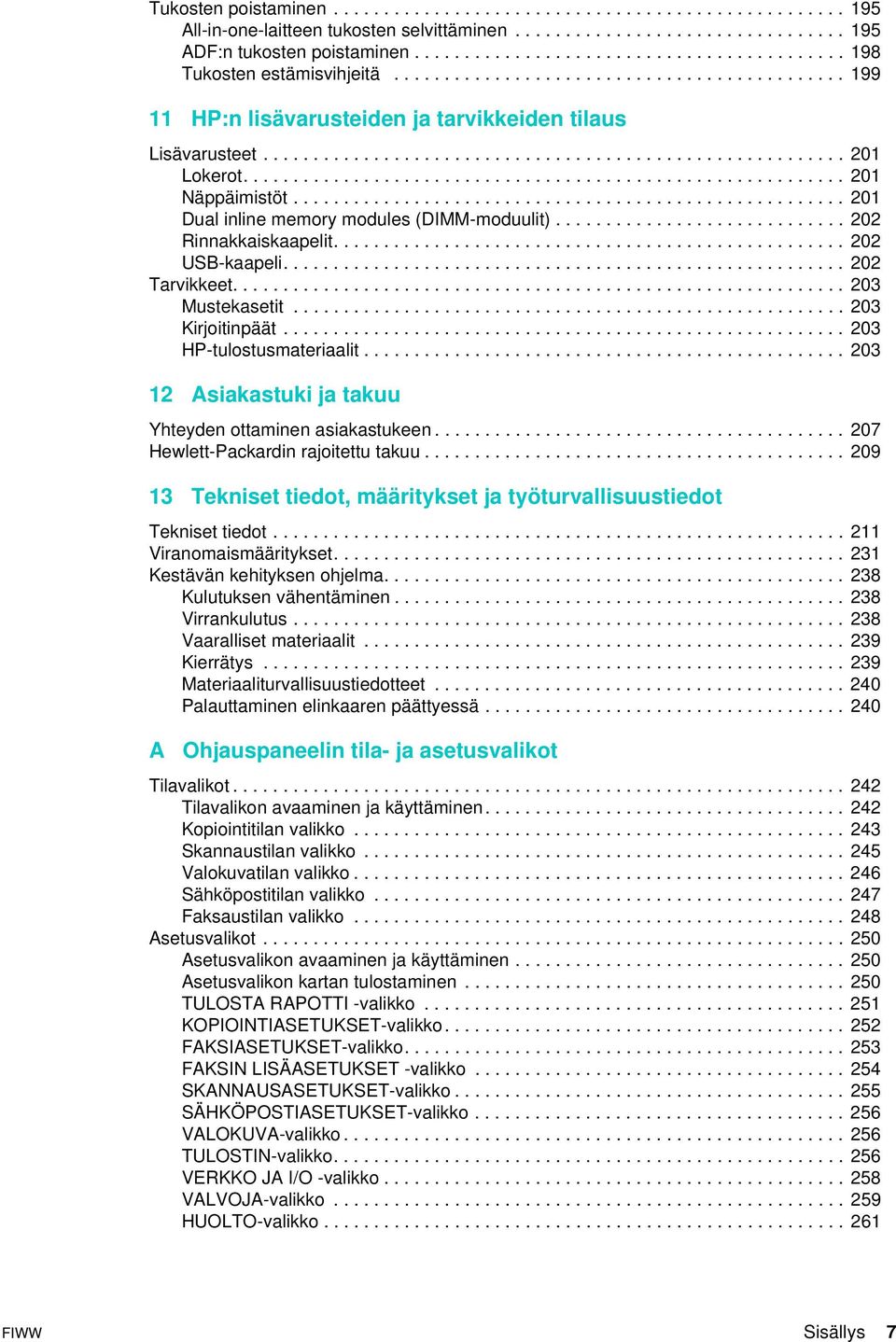

9 Tukosten poistaminen All-in-one-laitteen tukosten selvittäminen ADF:n tukosten poistaminen Tukosten estämisvihjeitä HP:n lisävarusteiden ja tarvikkeiden tilaus Lisävarusteet Lokerot Näppäimistöt Dual inline memory modules (DIMM-moduulit) Rinnakkaiskaapelit USB-kaapeli Tarvikkeet Mustekasetit Kirjoitinpäät HP-tulostusmateriaalit Asiakastuki ja takuu Yhteyden ottaminen asiakastukeen Hewlett-Packardin rajoitettu takuu Tekniset tiedot, määritykset ja työturvallisuustiedot Tekniset tiedot Viranomaismääritykset Kestävän kehityksen ohjelma Kulutuksen vähentäminen Virrankulutus Vaaralliset materiaalit Kierrätys Materiaaliturvallisuustiedotteet Palauttaminen elinkaaren päättyessä A Ohjauspaneelin tila- ja asetusvalikot Tilavalikot Tilavalikon avaaminen ja käyttäminen Kopiointitilan valikko Skannaustilan valikko Valokuvatilan valikko Sähköpostitilan valikko Faksaustilan valikko Asetusvalikot Asetusvalikon avaaminen ja käyttäminen Asetusvalikon kartan tulostaminen TULOSTA RAPOTTI -valikko KOPIOINTIASETUKSET-valikko FAKSIASETUKSET-valikko FAKSIN LISÄASETUKSET -valikko SKANNAUSASETUKSET-valikko SÄHKÖPOSTIASETUKSET-valikko VALOKUVA-valikko TULOSTIN-valikko VERKKO JA I/O -valikko VALVOJA-valikko HUOLTO-valikko FIWW Sisällys 7

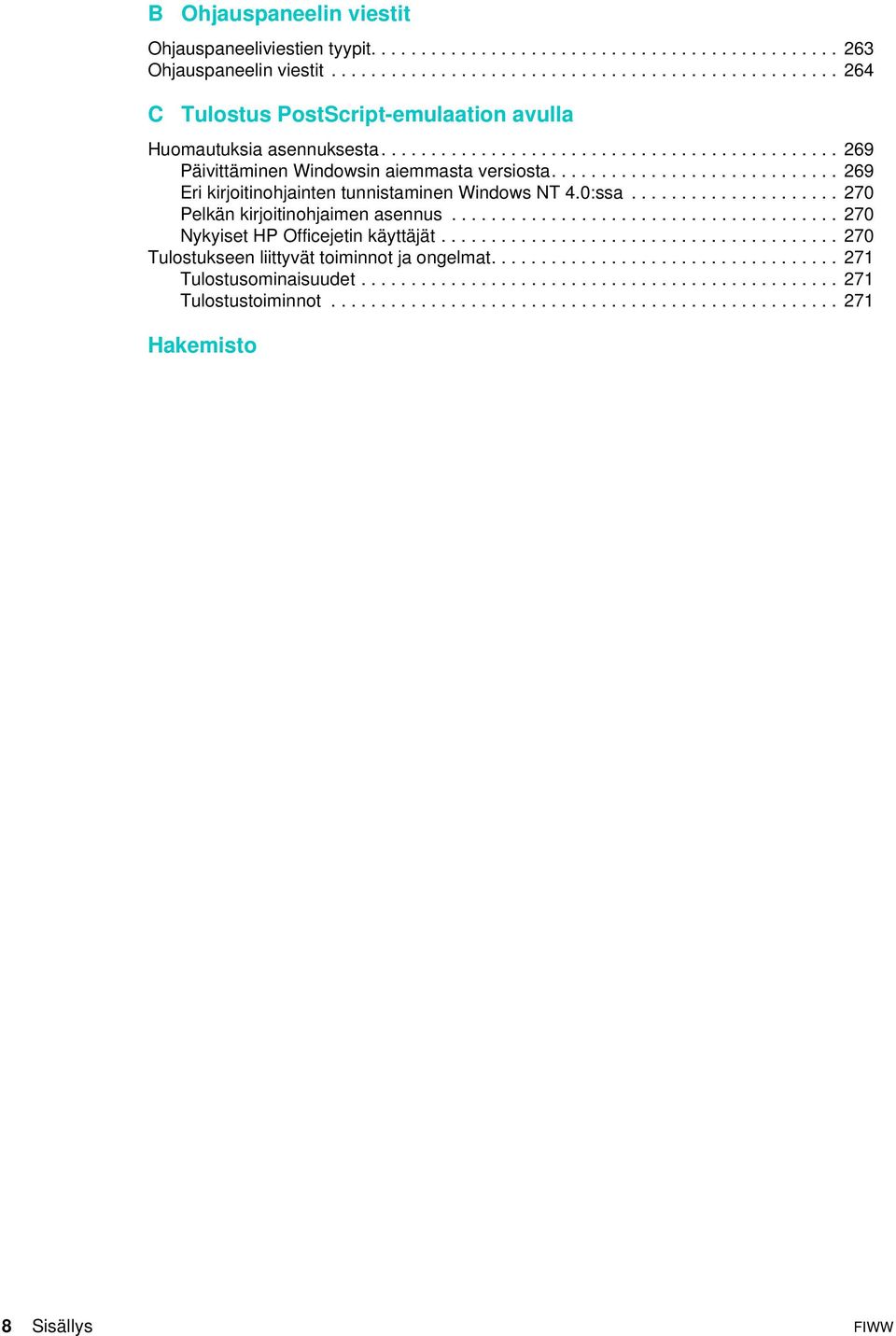

10 B Ohjauspaneelin viestit Ohjauspaneeliviestien tyypit Ohjauspaneelin viestit C Tulostus PostScript-emulaation avulla Huomautuksia asennuksesta Päivittäminen Windowsin aiemmasta versiosta Eri kirjoitinohjainten tunnistaminen Windows NT 4.0:ssa Pelkän kirjoitinohjaimen asennus Nykyiset HP Officejetin käyttäjät Tulostukseen liittyvät toiminnot ja ongelmat Tulostusominaisuudet Tulostustoiminnot Hakemisto 8 Sisällys FIWW

11 1 Aloitusopas Seuraavissa kohdissa käsitellään all-in-one-laitteen käyttämistä ja esitellään saatavilla olevat lisätietojen lähteet. Lisäresurssit Tietoja toiminnoista ja kokoonpanoista All-in-one-laitteen osat Lisäresurssit Seuraavat resurssit sisältävät all-in-one-laitetta koskevia lisätietoja. Resurssi Kuvaus Sijainti Aloitusopas Tuotteen opetusohjelma Sisäänrakennettu verkkopalvelin (verkkoyhteys) Työkaluryhmäohjelma (Microsoft Windows suora yhteys) Kirjoitinohjaimien ohjetoiminto (Windows) Sisältää all-in-one-laitteen asennusohjeet sekä tietoja takuusta ja käyttöturvallisuudesta. Sisältää lyhyen animoidun esittelyn all-in-one-laitteesta ja sen ominaisuuksista. Voit tutustua opetusohjelmaan milloin tahansa. Web-pohjainen työkalu, jonka avulla voidaan katsella tilatietoja, muuttaa asetuksia ja hallita all-in-one-laitetta mistä tahansa verkon tietokoneesta. Työkalu sisältää linkkejä HP Instant Support Professional Edition (ISPE) -ohjelmaan ja myprintmileage-toimintoon, jotka ovat muita all-in-one-laitteen vianmääritykseen sekä laitteen toimintojen ja tarvikkeiden hallintaan tarkoitettuja Web-pohjaisia työkaluja. Lisätietoja on kohdissa Sisäinen verkkopalvelin (EWS) (verkkoliitäntä), HP Instant Support ja myprintmileage. Sisältää all-in-one-laitteen tila- ja huoltotietoja sekä tietoja töiden tilasta (esimerkiksi kunkin käyttäjän lähettämät työt ja tilastotietoja kyseisistä töistä). Lisäksi ohjeita useiden tässä oppaassa kuvattujen tehtävien suorittamista ja all-in-one-laitteen asetusten määrittämistä varten. Lisätietoja on kohdassa Toolbox-ohjelma (suora liitäntä). Sisältää tietoja kirjoitinohjaimen käyttämisestä. Toimitetaan painettuna oppaana all-in-one-laitteen mukana. Sisältyy Starter CD 1:een. Asenna Starter CD 1 tietokoneesi CD-levyasemaan ja napsauta opetusohjelman linkkiä. Käytettävissä tavanomaisten web-selainten avulla. Avaa selain, kirjoita all-in-one-laitteen Internet-protokollaosoite (IP-osoite) ja paina sitten Enter-näppäintä. Käytettävissä tietokoneessa Työkaluryhmän käytön aikana. Valitse tietokoneen Käynnistä-valikosta Ohjelmat, valitse HP Officejet 9100 series ja sitten HP Officejet 9100 series Työkaluryhmä. Käytettävissä tietokoneessa kirjoitinohjaimen käytön aikana. FIWW Lisäresurssit 9

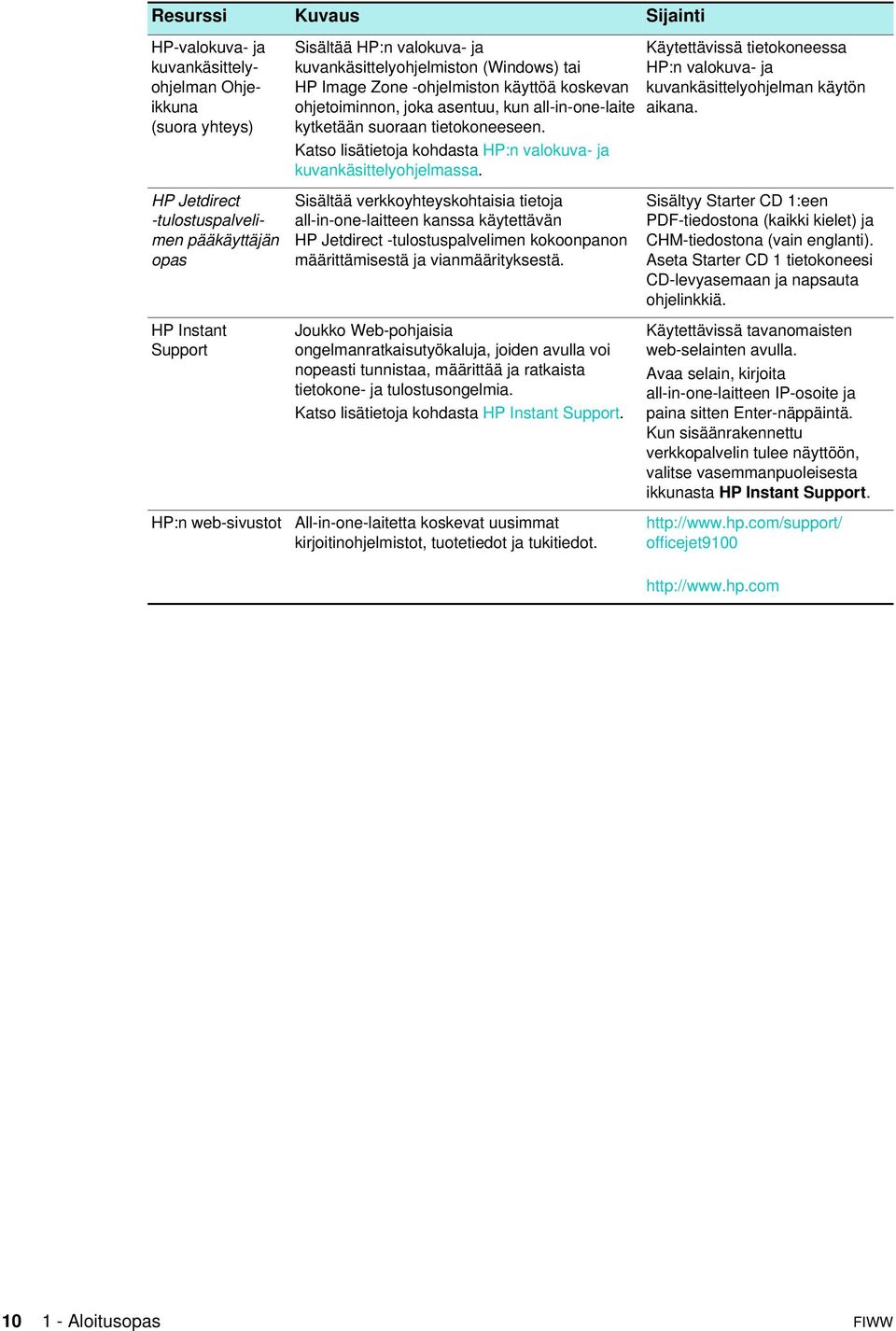

12 Resurssi Kuvaus Sijainti HP-valokuva- ja kuvankäsittelyohjelman Ohjeikkuna (suora yhteys) HP Jetdirect -tulostuspalvelimen pääkäyttäjän opas HP Instant Support HP:n web-sivustot Sisältää HP:n valokuva- ja kuvankäsittelyohjelmiston (Windows) tai HP Image Zone -ohjelmiston käyttöä koskevan ohjetoiminnon, joka asentuu, kun all-in-one-laite kytketään suoraan tietokoneeseen. Katso lisätietoja kohdasta HP:n valokuva- ja kuvankäsittelyohjelmassa. Sisältää verkkoyhteyskohtaisia tietoja all-in-one-laitteen kanssa käytettävän HP Jetdirect -tulostuspalvelimen kokoonpanon määrittämisestä ja vianmäärityksestä. Joukko Web-pohjaisia ongelmanratkaisutyökaluja, joiden avulla voi nopeasti tunnistaa, määrittää ja ratkaista tietokone- ja tulostusongelmia. Katso lisätietoja kohdasta HP Instant Support. All-in-one-laitetta koskevat uusimmat kirjoitinohjelmistot, tuotetiedot ja tukitiedot. Käytettävissä tietokoneessa HP:n valokuva- ja kuvankäsittelyohjelman käytön aikana. Sisältyy Starter CD 1:een PDF-tiedostona (kaikki kielet) ja CHM-tiedostona (vain englanti). Aseta Starter CD 1 tietokoneesi CD-levyasemaan ja napsauta ohjelinkkiä. Käytettävissä tavanomaisten web-selainten avulla. Avaa selain, kirjoita all-in-one-laitteen IP-osoite ja paina sitten Enter-näppäintä. Kun sisäänrakennettu verkkopalvelin tulee näyttöön, valitse vasemmanpuoleisesta ikkunasta HP Instant Support. officejet Aloitusopas FIWW

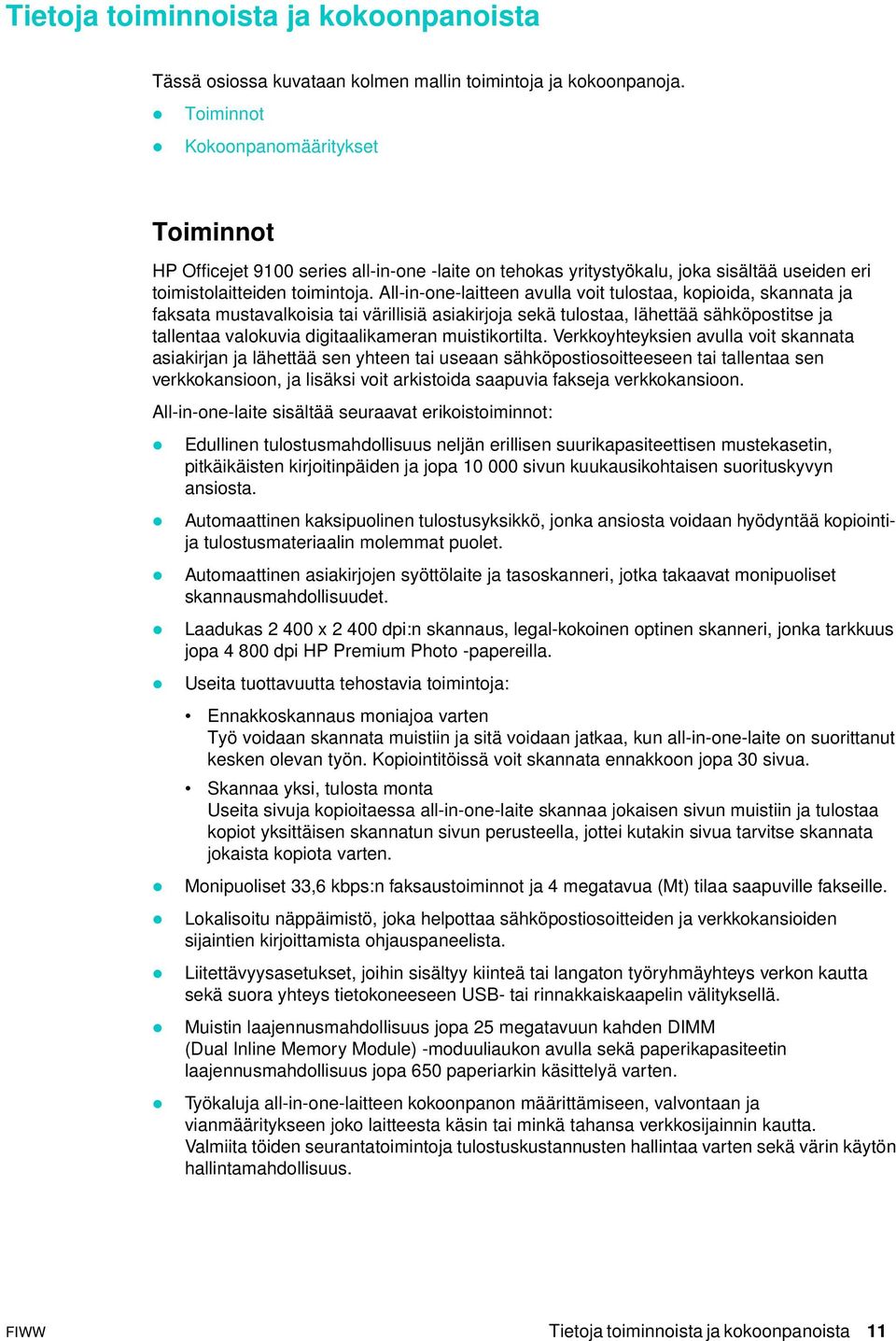

13 Tietoja toiminnoista ja kokoonpanoista Tässä osiossa kuvataan kolmen mallin toimintoja ja kokoonpanoja. Toiminnot Kokoonpanomääritykset Toiminnot HP Officejet 9100 series all-in-one -laite on tehokas yritystyökalu, joka sisältää useiden eri toimistolaitteiden toimintoja. All-in-one-laitteen avulla voit tulostaa, kopioida, skannata ja faksata mustavalkoisia tai värillisiä asiakirjoja sekä tulostaa, lähettää sähköpostitse ja tallentaa valokuvia digitaalikameran muistikortilta. Verkkoyhteyksien avulla voit skannata asiakirjan ja lähettää sen yhteen tai useaan sähköpostiosoitteeseen tai tallentaa sen verkkokansioon, ja lisäksi voit arkistoida saapuvia fakseja verkkokansioon. All-in-one-laite sisältää seuraavat erikoistoiminnot: Edullinen tulostusmahdollisuus neljän erillisen suurikapasiteettisen mustekasetin, pitkäikäisten kirjoitinpäiden ja jopa sivun kuukausikohtaisen suorituskyvyn ansiosta. Automaattinen kaksipuolinen tulostusyksikkö, jonka ansiosta voidaan hyödyntää kopiointija tulostusmateriaalin molemmat puolet. Automaattinen asiakirjojen syöttölaite ja tasoskanneri, jotka takaavat monipuoliset skannausmahdollisuudet. Laadukas x dpi:n skannaus, legal-kokoinen optinen skanneri, jonka tarkkuus jopa dpi HP Premium Photo -papereilla. Useita tuottavuutta tehostavia toimintoja: Ennakkoskannaus moniajoa varten Työ voidaan skannata muistiin ja sitä voidaan jatkaa, kun all-in-one-laite on suorittanut kesken olevan työn. Kopiointitöissä voit skannata ennakkoon jopa 30 sivua. Skannaa yksi, tulosta monta Useita sivuja kopioitaessa all-in-one-laite skannaa jokaisen sivun muistiin ja tulostaa kopiot yksittäisen skannatun sivun perusteella, jottei kutakin sivua tarvitse skannata jokaista kopiota varten. Monipuoliset 33,6 kbps:n faksaustoiminnot ja 4 megatavua (Mt) tilaa saapuville fakseille. Lokalisoitu näppäimistö, joka helpottaa sähköpostiosoitteiden ja verkkokansioiden sijaintien kirjoittamista ohjauspaneelista. Liitettävyysasetukset, joihin sisältyy kiinteä tai langaton työryhmäyhteys verkon kautta sekä suora yhteys tietokoneeseen USB- tai rinnakkaiskaapelin välityksellä. Muistin laajennusmahdollisuus jopa 25 megatavuun kahden DIMM (Dual Inline Memory Module) -moduuliaukon avulla sekä paperikapasiteetin laajennusmahdollisuus jopa 650 paperiarkin käsittelyä varten. Työkaluja all-in-one-laitteen kokoonpanon määrittämiseen, valvontaan ja vianmääritykseen joko laitteesta käsin tai minkä tahansa verkkosijainnin kautta. Valmiita töiden seurantatoimintoja tulostuskustannusten hallintaa varten sekä värin käytön hallintamahdollisuus. FIWW Tietoja toiminnoista ja kokoonpanoista 11

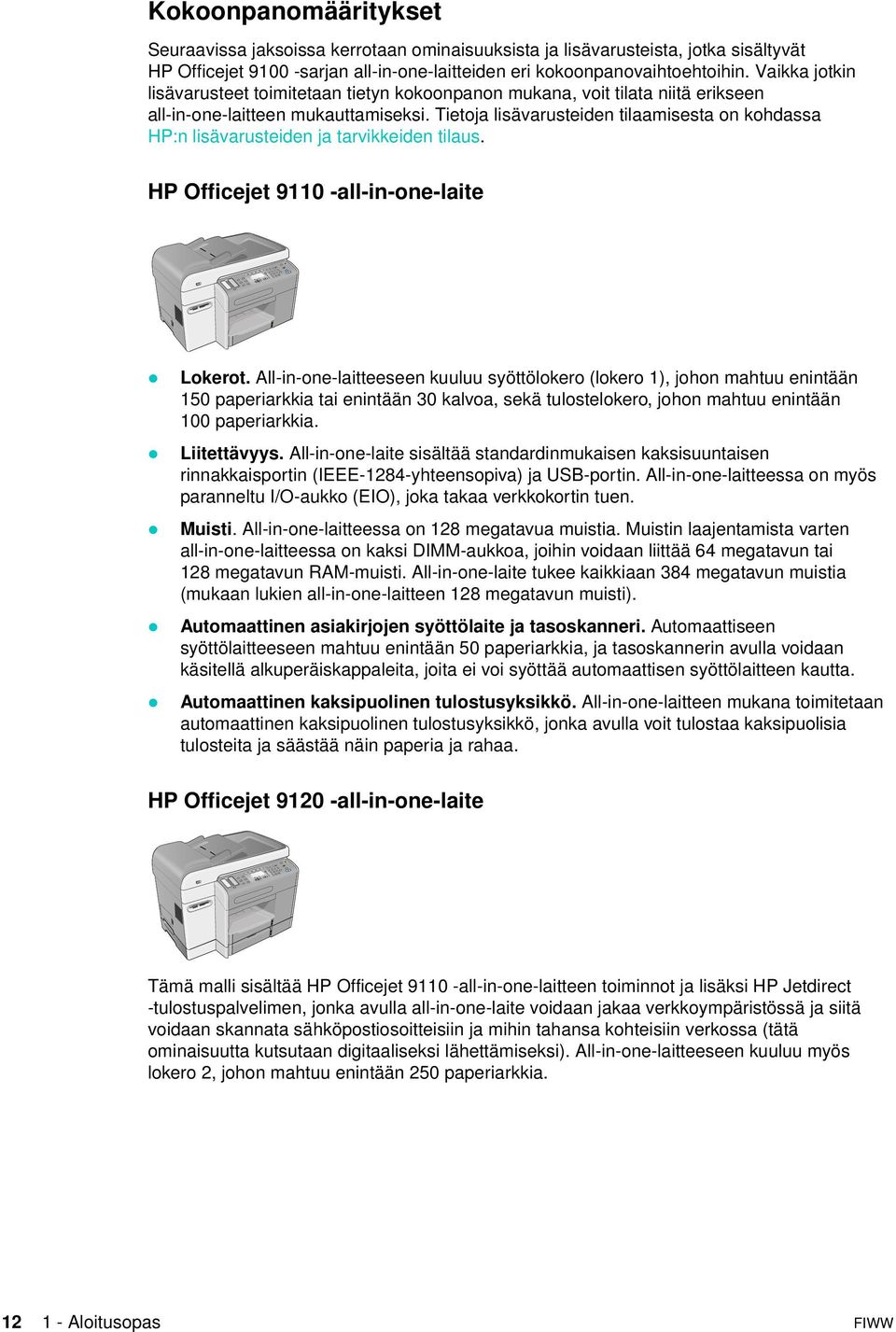

14 Kokoonpanomääritykset Seuraavissa jaksoissa kerrotaan ominaisuuksista ja lisävarusteista, jotka sisältyvät HP Officejet sarjan all-in-one-laitteiden eri kokoonpanovaihtoehtoihin. Vaikka jotkin lisävarusteet toimitetaan tietyn kokoonpanon mukana, voit tilata niitä erikseen all-in-one-laitteen mukauttamiseksi. Tietoja lisävarusteiden tilaamisesta on kohdassa HP:n lisävarusteiden ja tarvikkeiden tilaus. HP Officejet all-in-one-laite Lokerot. All-in-one-laitteeseen kuuluu syöttölokero (lokero 1), johon mahtuu enintään 150 paperiarkkia tai enintään 30 kalvoa, sekä tulostelokero, johon mahtuu enintään 100 paperiarkkia. Liitettävyys. All-in-one-laite sisältää standardinmukaisen kaksisuuntaisen rinnakkaisportin (IEEE-1284-yhteensopiva) ja USB-portin. All-in-one-laitteessa on myös paranneltu I/O-aukko (EIO), joka takaa verkkokortin tuen. Muisti. All-in-one-laitteessa on 128 megatavua muistia. Muistin laajentamista varten all-in-one-laitteessa on kaksi DIMM-aukkoa, joihin voidaan liittää 64 megatavun tai 128 megatavun RAM-muisti. All-in-one-laite tukee kaikkiaan 384 megatavun muistia (mukaan lukien all-in-one-laitteen 128 megatavun muisti). Automaattinen asiakirjojen syöttölaite ja tasoskanneri. Automaattiseen syöttölaitteeseen mahtuu enintään 50 paperiarkkia, ja tasoskannerin avulla voidaan käsitellä alkuperäiskappaleita, joita ei voi syöttää automaattisen syöttölaitteen kautta. Automaattinen kaksipuolinen tulostusyksikkö. All-in-one-laitteen mukana toimitetaan automaattinen kaksipuolinen tulostusyksikkö, jonka avulla voit tulostaa kaksipuolisia tulosteita ja säästää näin paperia ja rahaa. HP Officejet all-in-one-laite Tämä malli sisältää HP Officejet all-in-one-laitteen toiminnot ja lisäksi HP Jetdirect -tulostuspalvelimen, jonka avulla all-in-one-laite voidaan jakaa verkkoympäristössä ja siitä voidaan skannata sähköpostiosoitteisiin ja mihin tahansa kohteisiin verkossa (tätä ominaisuutta kutsutaan digitaaliseksi lähettämiseksi). All-in-one-laitteeseen kuuluu myös lokero 2, johon mahtuu enintään 250 paperiarkkia Aloitusopas FIWW

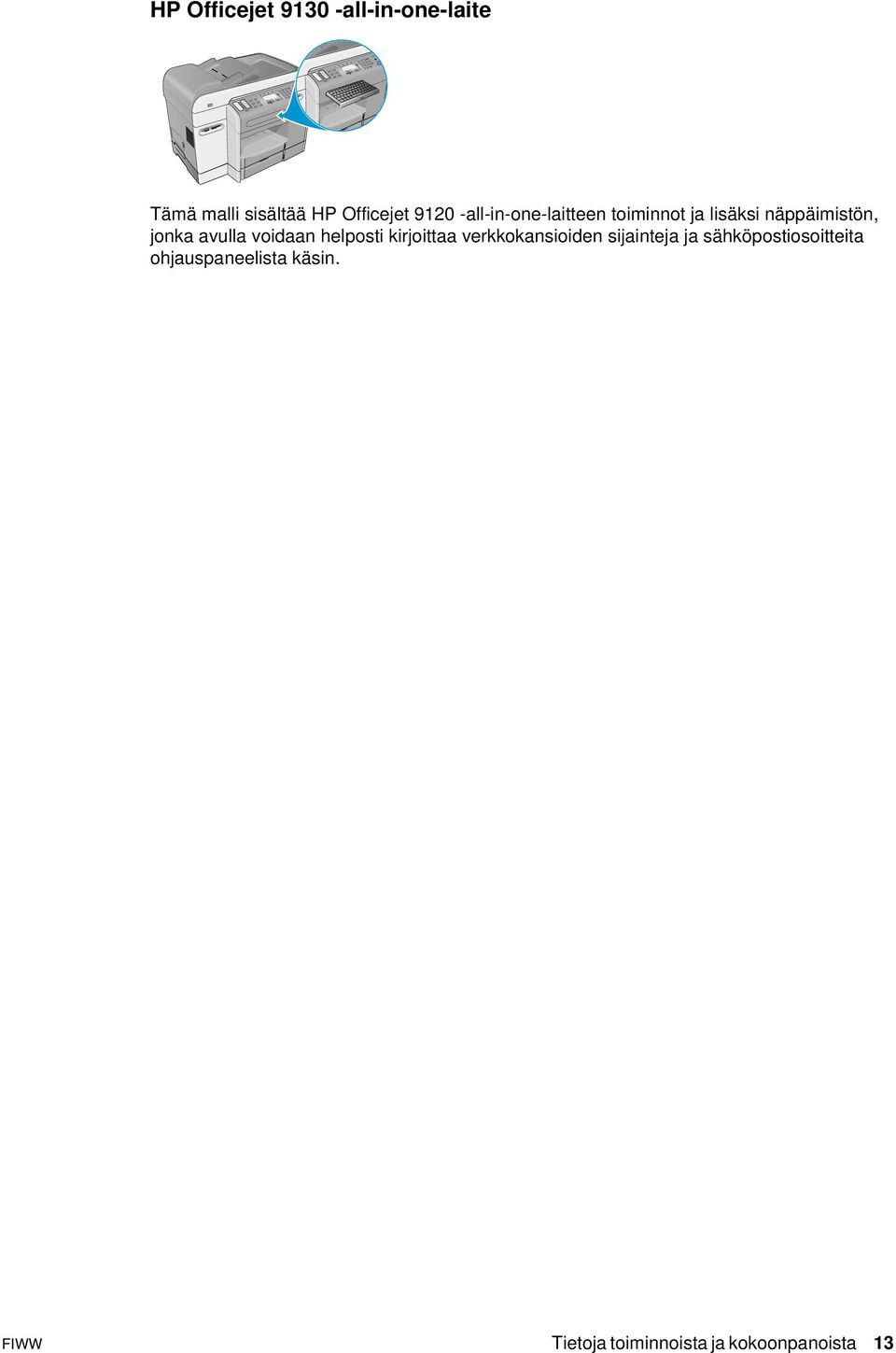

15 HP Officejet all-in-one-laite Tämä malli sisältää HP Officejet all-in-one-laitteen toiminnot ja lisäksi näppäimistön, jonka avulla voidaan helposti kirjoittaa verkkokansioiden sijainteja ja sähköpostiosoitteita ohjauspaneelista käsin. FIWW Tietoja toiminnoista ja kokoonpanoista 13

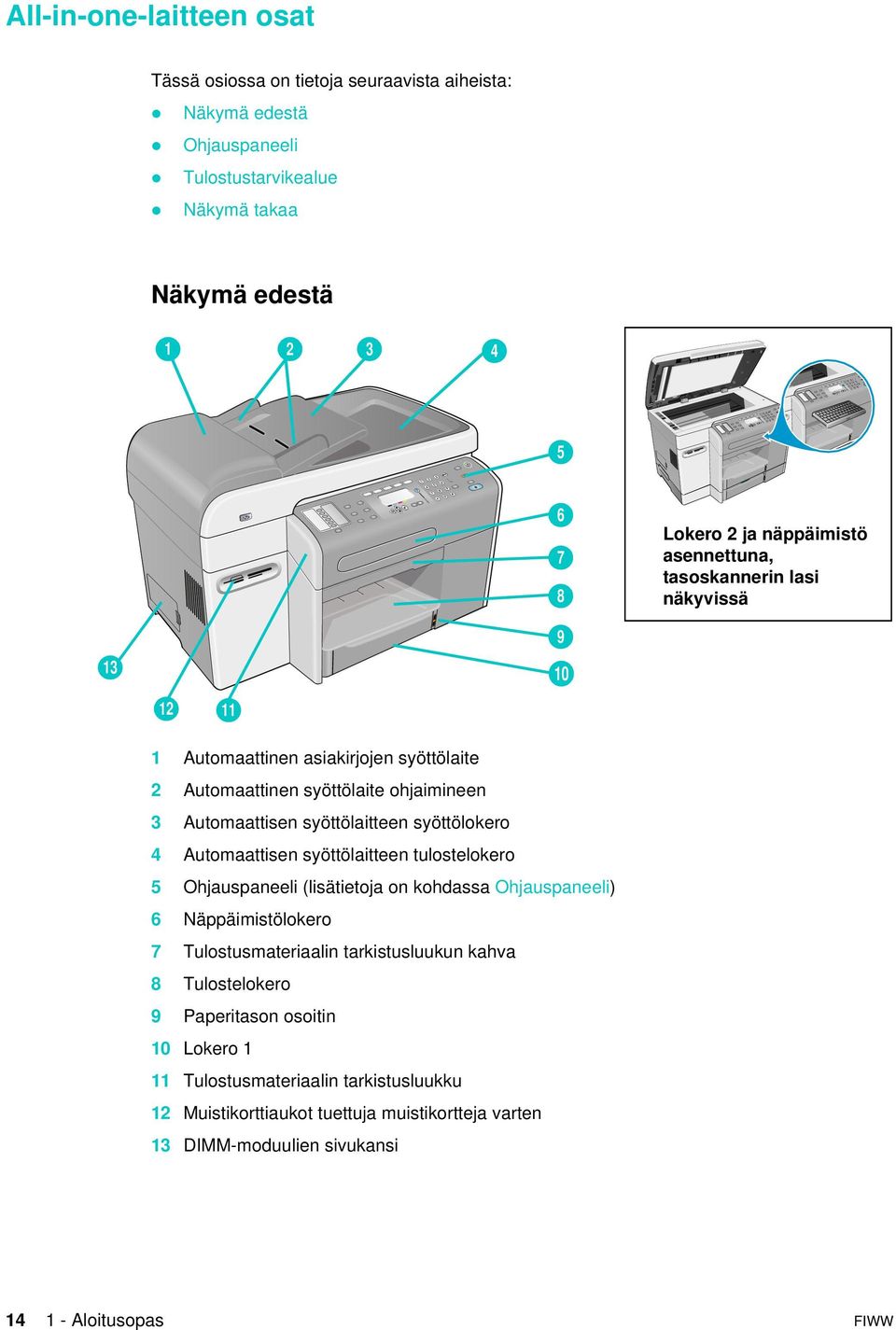

16 All-in-one-laitteen osat Tässä osiossa on tietoja seuraavista aiheista: Näkymä edestä Ohjauspaneeli Tulostustarvikealue Näkymä takaa Näkymä edestä Lokero 2 ja näppäimistö asennettuna, tasoskannerin lasi näkyvissä Automaattinen asiakirjojen syöttölaite 2 Automaattinen syöttölaite ohjaimineen 3 Automaattisen syöttölaitteen syöttölokero 4 Automaattisen syöttölaitteen tulostelokero 5 Ohjauspaneeli (lisätietoja on kohdassa Ohjauspaneeli) 6 Näppäimistölokero 7 Tulostusmateriaalin tarkistusluukun kahva 8 Tulostelokero 9 Paperitason osoitin 10 Lokero 1 11 Tulostusmateriaalin tarkistusluukku 12 Muistikorttiaukot tuettuja muistikortteja varten 13 DIMM-moduulien sivukansi Aloitusopas FIWW

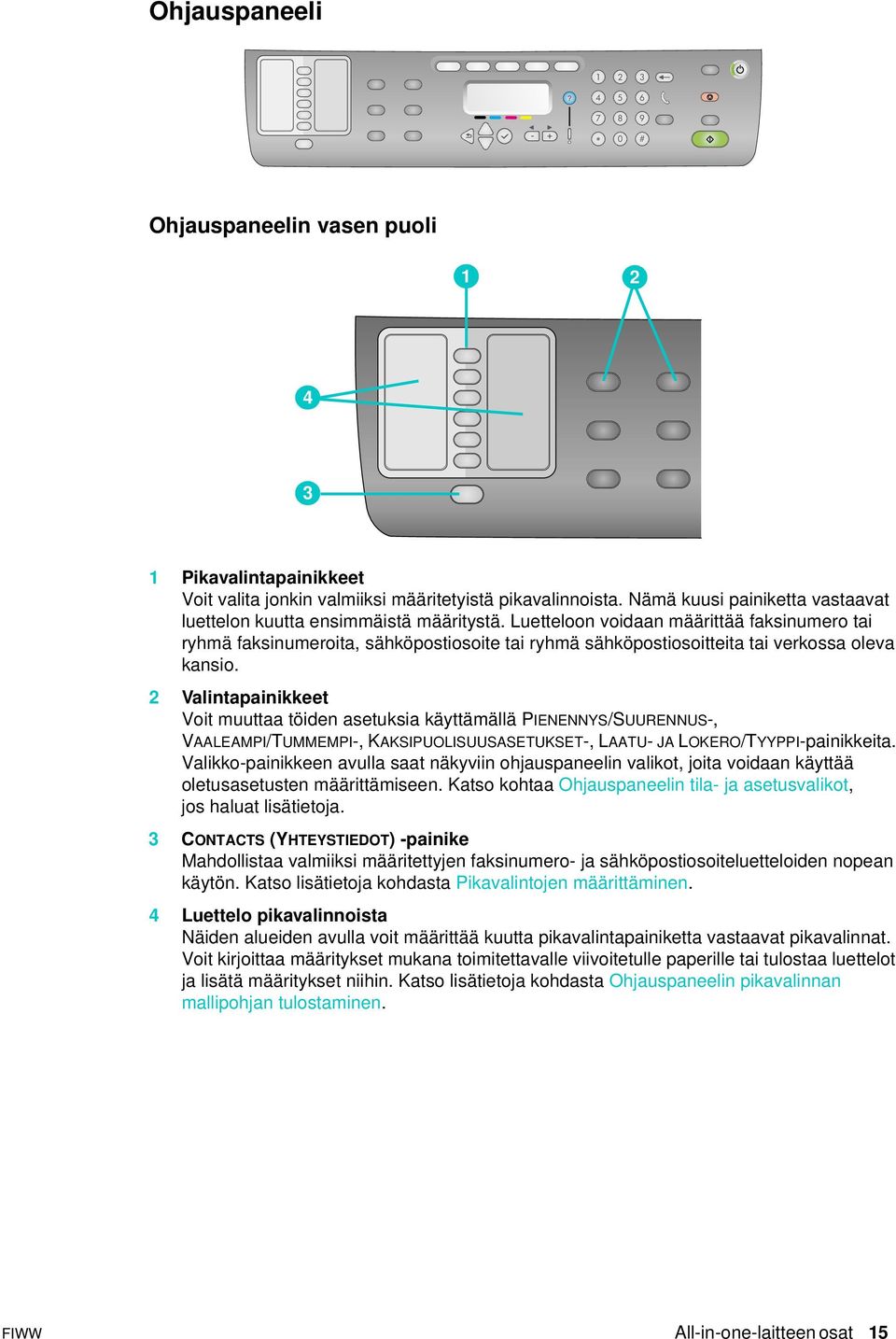

17 Ohjauspaneeli Ohjauspaneelin vasen puoli Pikavalintapainikkeet Voit valita jonkin valmiiksi määritetyistä pikavalinnoista. Nämä kuusi painiketta vastaavat luettelon kuutta ensimmäistä määritystä. Luetteloon voidaan määrittää faksinumero tai ryhmä faksinumeroita, sähköpostiosoite tai ryhmä sähköpostiosoitteita tai verkossa oleva kansio. 2 Valintapainikkeet Voit muuttaa töiden asetuksia käyttämällä PIENENNYS/SUURENNUS-, VAALEAMPI/TUMMEMPI-, KAKSIPUOLISUUSASETUKSET-, LAATU- JA LOKERO/TYYPPI-painikkeita. Valikko-painikkeen avulla saat näkyviin ohjauspaneelin valikot, joita voidaan käyttää oletusasetusten määrittämiseen. Katso kohtaa Ohjauspaneelin tila- ja asetusvalikot, jos haluat lisätietoja. 3 CONTACTS (YHTEYSTIEDOT) -painike Mahdollistaa valmiiksi määritettyjen faksinumero- ja sähköpostiosoiteluetteloiden nopean käytön. Katso lisätietoja kohdasta Pikavalintojen määrittäminen. 4 Luettelo pikavalinnoista Näiden alueiden avulla voit määrittää kuutta pikavalintapainiketta vastaavat pikavalinnat. Voit kirjoittaa määritykset mukana toimitettavalle viivoitetulle paperille tai tulostaa luettelot ja lisätä määritykset niihin. Katso lisätietoja kohdasta Ohjauspaneelin pikavalinnan mallipohjan tulostaminen. FIWW All-in-one-laitteen osat 15

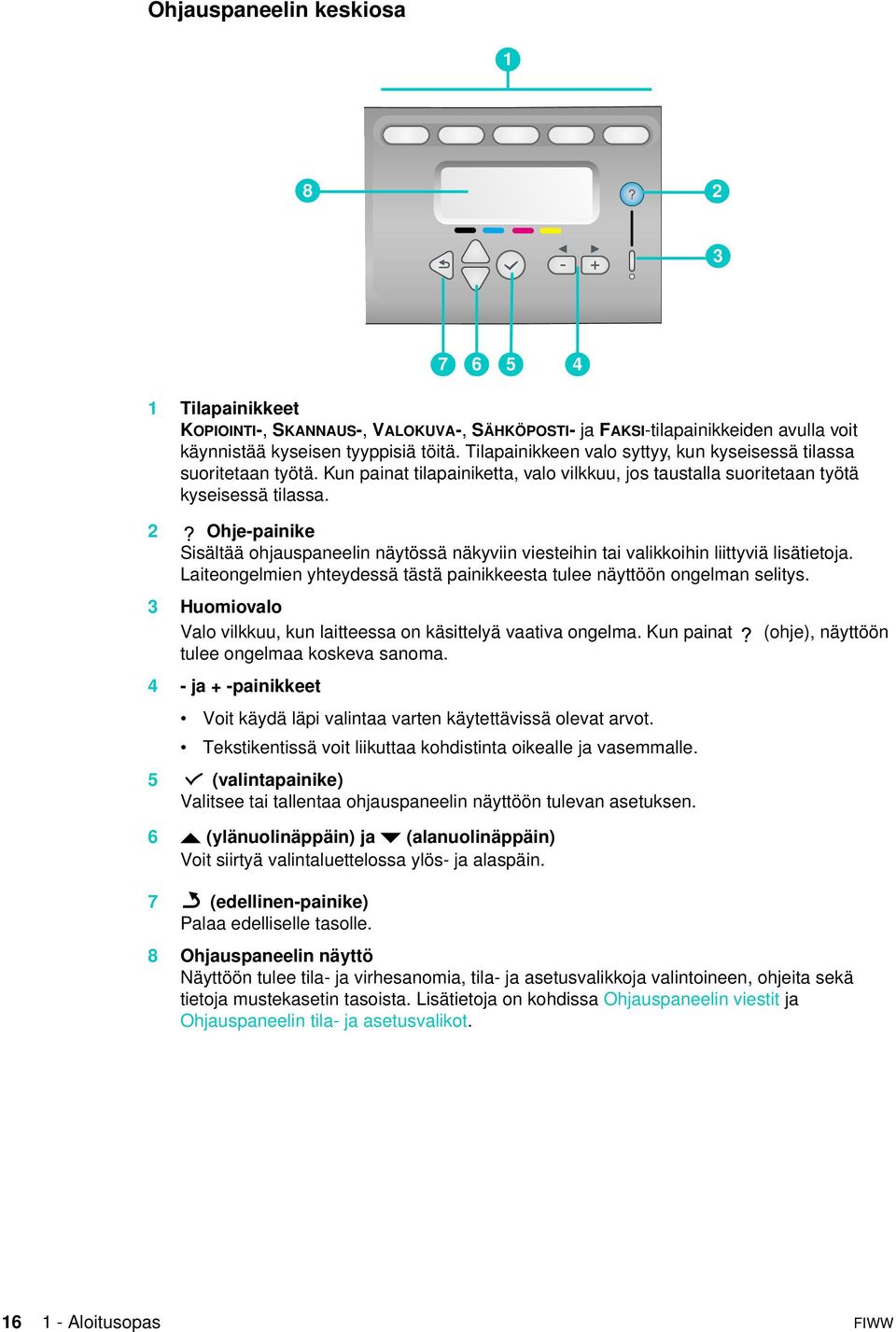

18 Ohjauspaneelin keskiosa Tilapainikkeet KOPIOINTI-, SKANNAUS-, VALOKUVA-, SÄHKÖPOSTI- ja FAKSI-tilapainikkeiden avulla voit käynnistää kyseisen tyyppisiä töitä. Tilapainikkeen valo syttyy, kun kyseisessä tilassa suoritetaan työtä. Kun painat tilapainiketta, valo vilkkuu, jos taustalla suoritetaan työtä kyseisessä tilassa. 2 Ohje-painike Sisältää ohjauspaneelin näytössä näkyviin viesteihin tai valikkoihin liittyviä lisätietoja. Laiteongelmien yhteydessä tästä painikkeesta tulee näyttöön ongelman selitys. 3 Huomiovalo Valo vilkkuu, kun laitteessa on käsittelyä vaativa ongelma. Kun painat (ohje), näyttöön tulee ongelmaa koskeva sanoma. 4 - ja + -painikkeet Voit käydä läpi valintaa varten käytettävissä olevat arvot. Tekstikentissä voit liikuttaa kohdistinta oikealle ja vasemmalle. 5 (valintapainike) Valitsee tai tallentaa ohjauspaneelin näyttöön tulevan asetuksen. 6 (ylänuolinäppäin) ja (alanuolinäppäin) Voit siirtyä valintaluettelossa ylös- ja alaspäin. 7 (edellinen-painike) Palaa edelliselle tasolle. 8 Ohjauspaneelin näyttö Näyttöön tulee tila- ja virhesanomia, tila- ja asetusvalikkoja valintoineen, ohjeita sekä tietoja mustekasetin tasoista. Lisätietoja on kohdissa Ohjauspaneelin viestit ja Ohjauspaneelin tila- ja asetusvalikot Aloitusopas FIWW

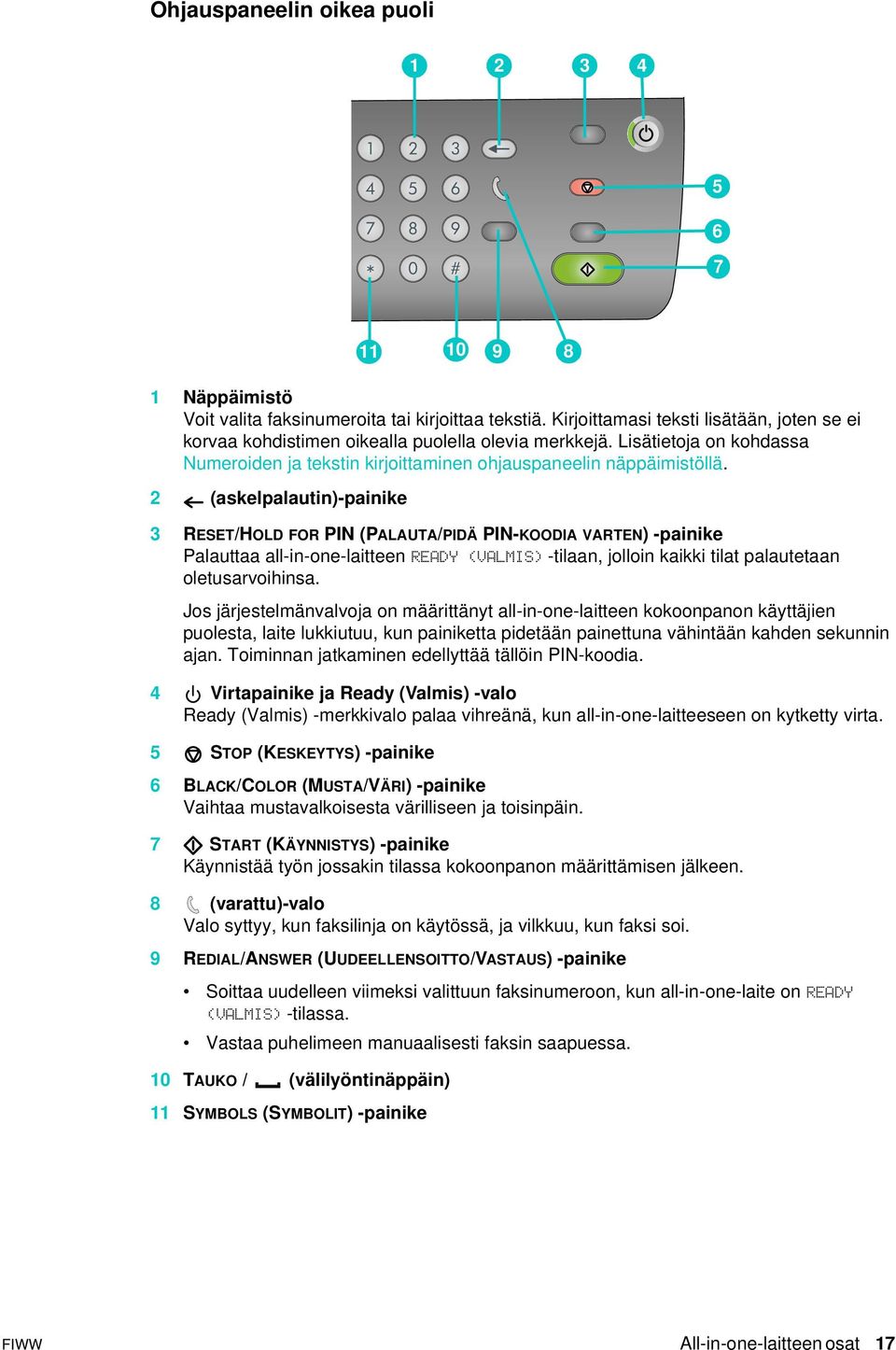

19 Ohjauspaneelin oikea puoli Näppäimistö Voit valita faksinumeroita tai kirjoittaa tekstiä. Kirjoittamasi teksti lisätään, joten se ei korvaa kohdistimen oikealla puolella olevia merkkejä. Lisätietoja on kohdassa Numeroiden ja tekstin kirjoittaminen ohjauspaneelin näppäimistöllä. 2 (askelpalautin)-painike 3 RESET/HOLD FOR PIN (PALAUTA/PIDÄ PIN-KOODIA VARTEN) -painike Palauttaa all-in-one-laitteen READY (VALMIS) -tilaan, jolloin kaikki tilat palautetaan oletusarvoihinsa. Jos järjestelmänvalvoja on määrittänyt all-in-one-laitteen kokoonpanon käyttäjien puolesta, laite lukkiutuu, kun painiketta pidetään painettuna vähintään kahden sekunnin ajan. Toiminnan jatkaminen edellyttää tällöin PIN-koodia. 4 Virtapainike ja Ready (Valmis) -valo Ready (Valmis) -merkkivalo palaa vihreänä, kun all-in-one-laitteeseen on kytketty virta. 5 STOP (KESKEYTYS) -painike 6 BLACK/COLOR (MUSTA/VÄRI) -painike Vaihtaa mustavalkoisesta värilliseen ja toisinpäin. 7 START (KÄYNNISTYS) -painike Käynnistää työn jossakin tilassa kokoonpanon määrittämisen jälkeen. 8 (varattu)-valo Valo syttyy, kun faksilinja on käytössä, ja vilkkuu, kun faksi soi. 9 REDIAL/ANSWER (UUDEELLENSOITTO/VASTAUS) -painike Soittaa uudelleen viimeksi valittuun faksinumeroon, kun all-in-one-laite on READY (VALMIS) -tilassa. Vastaa puhelimeen manuaalisesti faksin saapuessa. 10 TAUKO / (välilyöntinäppäin) 11 SYMBOLS (SYMBOLIT) -painike FIWW All-in-one-laitteen osat 17

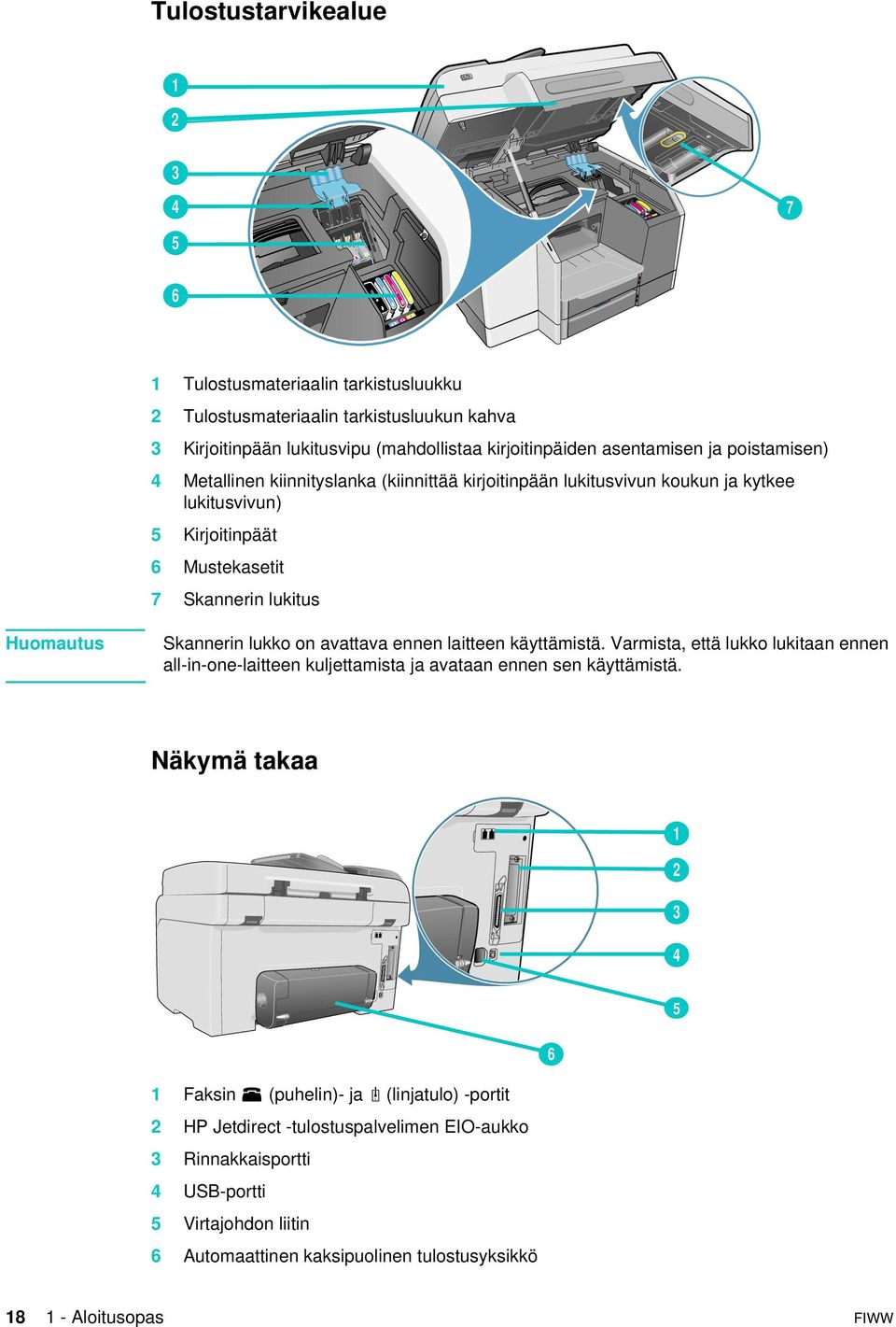

20 Tulostustarvikealue Tulostusmateriaalin tarkistusluukku 2 Tulostusmateriaalin tarkistusluukun kahva 3 Kirjoitinpään lukitusvipu (mahdollistaa kirjoitinpäiden asentamisen ja poistamisen) 4 Metallinen kiinnityslanka (kiinnittää kirjoitinpään lukitusvivun koukun ja kytkee lukitusvivun) 5 Kirjoitinpäät 6 Mustekasetit 7 Skannerin lukitus Huomautus Skannerin lukko on avattava ennen laitteen käyttämistä. Varmista, että lukko lukitaan ennen all-in-one-laitteen kuljettamista ja avataan ennen sen käyttämistä. Näkymä takaa Faksin (puhelin)- ja (linjatulo) -portit 2 HP Jetdirect -tulostuspalvelimen EIO-aukko 3 Rinnakkaisportti 4 USB-portti 5 Virtajohdon liitin 6 Automaattinen kaksipuolinen tulostusyksikkö Aloitusopas FIWW

21 2 Asennusvarusteet Tässä osiossa on tietoja seuraavista aiheista: Automaattisen kaksipuolisen tulostusyksikön asennus HP Jetdirect -tulostuspalvelimen asennus Muistimoduulien asennus Lokeron 2 asennus Näppäimistön asennus Lisävarusteiden käyttöönotto kirjoitinohjaimessa Tietoja lisävarusteiden tilaamisesta on kohdassa HP:n lisävarusteiden ja tarvikkeiden tilaus. Automaattisen kaksipuolisen tulostusyksikön asennus Automaattisen kaksipuolisen tulostusyksikön avulla all-in-one-laite voi tulostaa paperin molemmille puolille automaattisesti. Tietoja automaattisen kaksipuolisen tulostusyksikön käyttämisestä asennuksen jälkeen on kohdissa Tulostaminen sivun molemmille puolille ja Kaksipuolinen tulostaminen. Automaattisen kaksipuolisen tulostusyksikön asennus 1 Kytke all-in-one-laitteen virta pois painamalla (POWER (VIRTA)) -painiketta. 2 Liu'uta automaattinen kaksipuolinen tulostusyksikkö all-in-one-laitteeseen niin, että se lukkiutuu paikalleen. FIWW Automaattisen kaksipuolisen tulostusyksikön asennus 19

22 HP Jetdirect -tulostuspalvelimen asennus All-in-one-laite voidaan jakaa verkkoympäristössä, kun HP Jetdirect -tulostuspalvelin on asennettu. HP Jetdirect -tulostuspalvelinta voidaan käyttää sekä asiakaspalvelin- että vertaistulostuskokoonpanoissa. Joissakin all-in-one-laitemalleissa HP Jetdirect -tulostuspalvelin on valmiiksi asennettuna. Tässä osiossa on tietoja seuraavista aiheista: HP Jetdirect -tulostuspalvelimien ominaisuudet Sisäisen tulostuspalvelimen asennus Lisätietojen etsiminen HP Jetdirect -tulostuspalvelimien ominaisuudet HP Officejet all-in-one-laitteessa ja HP Officejet all-in-one-laitteessa on valmiiksi asennettuna HP Jetdirect 620n -tulostuspalvelin. HP Officejet all-in-one-laitteen liittäminen verkkoon edellyttää laitteen tukeman HP Jetdirect -tulostuspalvelimen käyttämistä. Tulostuspalvelimen valinta määräytyy sen mukaan, mitä toimintoja halutaan suorittaa, minkätyyppinen verkkoyhteys on käytettävissä ja kuinka monta laitetta tulostuspalvelimeen halutaan liittää. Seuraavassa taulukossa kuvataan all-in-one-laitteen tukemien tulostuspalvelimien ominaisuuksia. Tietoja HP Jetdirect -tulostuspalvelimien tilaamisesta on kohdassa HP Jetdirect -tulostuspalvelimet. Tulostuspalvelin Toiminto* Tulostus Skannaus Sähköposti Valokuva Faksaus EWS** Sisäiset tulostuspalvelimet (EIO) HP Jetdirect 620n (suositus) (Kiinteä Ethernet 10/100Base-TX) HP Jetdirect 615n (Kiinteä Ethernet, 10/100Base-TX) HP Jetdirect 680n (802.11b langaton Ethernet-yhteys) Ulkoiset tulostuspalvelimet (EX)*** * Kaikki sisäiset ja ulkoiset tulostuspalvelimet tukevat kopiointitoimintoa. ** Ilmaisee sisäänrakennetun verkkopalvelimen käyttömahdollisuutta. Tämän Web-pohjaisen työkalun kuvaus on kohdassa Sisäinen verkkopalvelin (EWS) (verkkoliitäntä). *** Ulkoiset tulostuspalvelimet tukevat vain kopiointi- ja tulostustoimintoja. HP Officejet 9100 series -all-in-one-laite tukee seuraavia ulkoisia tulostuspalvelimia: HP Jetdirect 380x (802.11b langaton Ethernet, USB 1.1) HP Jetdirect 500x (10/100Base-TX, 10Base2, 3 porttia rinnakkaiset) HP Jetdirect 170x (10Base-T, 1 portti rinnakkainen) HP Jetdirect 175x (10/100Base-TX, 1 portti USB 1.1) HP Jetdirect en3700 (Ehternet 10/100Base-TX, 1 portti USB 2.0) HP Jetdirect 300x (10/100Base-TX, 1 portti rinnakkainen) Asennusvarusteet FIWW

23 Sisäisen tulostuspalvelimen asennus VAROITUS HP Jetdirect -tulostuspalvelinkortti sisältää sähköisiä osia, joita staattinen sähkö saattaa vahingoittaa. Staattisen sähkön muodostumista voidaan estää olemalla usein kosketuksissa johonkin all-in-one-laitteen paljaaseen peltipintaan. Käytä mahdollisuuksien mukaan maadoitusranneketta (tai vastaavaa laitetta). Käsittele tulostuspalvelinkorttia aina varoen. Vältä koskettamasta sähköisiä osia tai virtapiirejä. Jos näitä suosituksia ei noudateta, osat saattavat vahingoittua. Sisäisen tulostuspalvelimen asennus 1 Kytke all-in-one-laitteen virta pois painamalla (POWER (VIRTA)) -painiketta. 2 Irrota virtajohto ja kaikki kaapelit. 3 Irrota tyhjän EIO-aukon kannen kaksi kiinnitysruuvia Phillips-ruuvimeisselin avulla. 4 Aseta HP Jetdirect -tulostuspalvelinkortti tiukasti EIO-aukkoon. 5 Kiinnitä HP Jetdirect -tulostuspalvelinkortin mukana toimitetut kiinnitysruuvit. 6 Kytke verkkokaapeli HP Jetdirect -tulostuspalvelimeen ja verkkoon. Tulostuspalvelimen asennuksen tarkistaminen 1 Liitä virtajohto all-in-one-laitteeseen ja kytke laitteeseen virta painamalla (VIRTA) -painiketta. 2 Tulosta kokoonpanosivu (katso Kokoonpanosivu). Laitteen pitäisi tulostaa kaksi sivua. Toinen sivu on HP Jetdirect -kokoonpanosivu, jonka sisältämiä asennustietoja (esimerkiksi lähiverkko-osoitetta) saatat tarvita asentaessasi all-in-one-laitetta verkkotietokoneisiin. Jos HP Jetdirect -kokoonpanosivu ei tulostu, poista tulostuspalvelinkortti ja asenna se uudelleen varmistaaksesi, että se on kunnolla paikallaan aukossa. FIWW HP Jetdirect -tulostuspalvelimen asennus 21

24 Lisätietojen etsiminen Jos verkon kautta tulostaminen tuottaa ongelmia, tutustu seuraaviin resursseihin. Asiakirja HP Jetdirect -tulostuspalvelimen pääkäyttäjän opas Käyttöjärjestelmän ja verkkokäyttöjärjestelmän ohjeet Kuvaus Tämä Starter CD 1:n sisältämä tulostuspalvelimen pääkäyttäjän opas sisältää HP Jetdirect -tulostuspalvelimen asennusta ja käyttämistä koskevia yksityiskohtaisia tietoja. Opas sisältää myös tietoja seuraavista aiheista: HP Jetdirect -tulostuspalvelinten HP-ohjelmistoratkaisut TCP/IP-asetukset LPD (Line Printer Daemon) -palvelut HP Jetdirect -tulostuspalvelimessa FTP (File Transfer Protocol) -tulostus Kokoonpanosivun sanomat ja vianmääritys Sisäänrakennettu verkkopalvelin, verkkolaitteiden kokoonpanon määritykseen ja hallintaan tarkoitettu Web-pohjainen työkalu Nämä ohjeet on toimitettu tietokoneen tai verkkokäyttöjärjestelmän mukana, ja ne sisältävät kaikkia verkkotulostimia ja all-in-one-laitteita koskevia perustietoja verkkotulostuksesta. Näiden resurssien lisäksi tietoja all-in-one-laitteesta ja kokoonpanon määritystoiminnoista on saatavilla HP Web Jetadmin -sivustossa. Katso lisätietoja kohdasta HP Web Jetadmin -ohjelmisto. Lisätietoja HP Web Jetadmin -ohjelmasta ja muista HP:n verkkotulostin- ja all-in-one-laiteohjelmistoista on osoitteessa Asennusvarusteet FIWW

25 Muistimoduulien asennus Jos tulostat usein monimutkaisia kuvia tai PostScript (PS) -asiakirjoja, tai jos tulostat automaattisen kaksipuolisen tulostusyksikön avulla, voit lisätä all-in-one-laitteeseen muistia. Muistin lisääminen parantaa all-in-one-laitteen valmiuksia käsitellä vaativia tulostustöitä, mutta se ei vaikuta käsittelynopeuteen. All-in-one-laitteessa on 128 megatavua muistia. Siinä on kaksi DIMM-aukkoa, joihin voidaan liittää 64 megatavun tai 128 megatavun RAM-muisti. All-in-one-laite tukee kaikkiaan 384 megatavun muistia (mukaan lukien all-in-one-laitteen 128 megatavun muisti). Jos haluat tietää, kuinka paljon muistia on asennettuna, voit tulostaa kokoonpanosivun (katso Kokoonpanosivu). Lisämuisti on saatavilla lisävarusteena (tietoja tilaamisesta on kohdassa HP:n lisävarusteiden ja tarvikkeiden tilaus). VAROITUS DIMM-moduulit sisältävät sähköisiä osia, joita staattinen sähkö saattaa vahingoittaa. Staattisen sähkön muodostumista voidaan estää olemalla usein kosketuksissa johonkin all-in-one-laitteen paljaaseen peltipintaan. Käytä mahdollisuuksien mukaan maadoitusranneketta (tai vastaavaa laitetta). Käsittele DIMM-moduuleita aina varoen. Vältä koskettamasta sähköisiä osia tai virtapiirejä. Jos näitä suosituksia ei noudateta, osat saattavat vahingoittua. DIMM-moduulin asennus 1 Jos et vielä ole tulostanut kokoonpanosivua, tulosta se ennen muistin lisäämistä, niin saat selville, kuinka paljon muistia all-in-one-laitteessa jo on (katso Kokoonpanosivu). 2 Kytke all-in-one-laitteen virta pois painamalla (POWER (VIRTA)) -painiketta. 3 Irrota virtajohto ja kaikki kaapelit. 4 Irrota ja poista sivukansi all-in-one-laitteen vasemmalta puolelta. FIWW Muistimoduulien asennus 23

26 5 Poista DIMM-moduulin kansi. 6 Poista DIMM-moduuli antistaattisesta pakkauksesta. 7 Kohdista DIMM-moduuli niin, että alareunan urat osuvat DIMM-aukon kohomerkkeihin. Voit käyttää tyhjää aukkoa Aseta DIMM-moduuli aukkoon ja paina sitä niin, että se napsahtaa paikalleen. 9 Aseta DIMM-moduulin kansi takaisin paikalleen ja aseta sitten sivukansi paikalleen. 10 Liitä virtajohto ja kaapelit takaisin all-in-one-laitteeseen ja kytke laitteeseen virta painamalla (VIRTA) -painiketta Asennusvarusteet FIWW

27 11 Tietoja DIMM-moduulien käyttöönotosta kirjoitinohjaimessa on kohdassa Lisävarusteiden käyttöönotto kirjoitinohjaimessa. DIMM-moduulin asennuksen tarkistaminen 1 Varmista, että virtajohto ja kaapelit on liitetty laitteeseen ja virta on kytketty. 2 Varmista, että ohjauspaneelin näyttöön tulee teksti READY (VALMIS). Jos näyttöön tulee virhesanoma, DIMM-moduuli on ehkä asennettu väärin. 3 Tulosta kokoonpanosivu (katso Kokoonpanosivu). Vertaa muistiosiossa muistin määrää ennen SIMM-moduulin asennusta tulostamallasi kokoonpanosivulla ilmoitettuun muistin määrään. Jos muistin määrä ei ole kasvanut, kyseessä saattaa olla jokin seuraavista ongelmista: DIMM-moduulia ei ole asennettu oikein. Poista DIMM-moduuli ja toista asennusprosessi. DIMM-moduuli on viallinen. Kokeile uutta DIMM-moduulia. FIWW Muistimoduulien asennus 25

28 Lokeron 2 asennus Lokero 2 toimitetaan HP Officejet all-in-one-laitteen ja HP Officejet all-in-one-laitteen mukana. Se on HP Officejet all-in-one-laitteen valinnainen lisävaruste. Lokeroon 2 mahtuu enintään 250 arkkia tavallista paperia. Lokero voidaan korvata 500 arkin lokerolla. Tietoja lisävarusteiden tilaamisesta on kohdassa HP:n lisävarusteiden ja tarvikkeiden tilaus. Lokeron 2 asennus 1 Poista lokero pakkauksesta ja siirrä se sille tarkoitettuun paikkaan. 2 Kytke all-in-one-laitteen virta pois painamalla (POWER (VIRTA)) -painiketta. 3 Irrota virtajohto. 4 Jos asennat lokeron HP Officejet all-in-one-laitteeseen, poista lokeron luiska. Avaa tulostusmateriaalin tarkistusluukku, irrota lokeron luiskan kaksi kiinnitysruuvia Phillips-ruuvimeisselin avulla ja liu'uta lokeron luiska irti all-in-one-laitteesta. 5 Aseta all-in-one-laite lokeron päälle. VAROITUS! Käsien tai sormien joutumista all-in-one-laitteen alle on varottava. 6 Liitä virtajohto all-in-one-laitteeseen ja kytke laitteeseen virta painamalla (POWER (VIRTA)) -painiketta. 7 Tietoja lokeron 2 käyttöönotosta kirjoitinohjaimessa on kohdassa Lisävarusteiden käyttöönotto kirjoitinohjaimessa Asennusvarusteet FIWW

29 Näppäimistön asennus Näppäimistö toimitetaan HP Officejet all-in-one-laitteen mukana. Se on HP Officejet all-in-one-laitteen ja HP Officejet all-in-one-laitteen valinnainen lisävaruste. Tietoja lisävarusteiden tilaamisesta on kohdassa HP:n lisävarusteiden ja tarvikkeiden tilaus. Huomautus Kun skannauksia lähetetään verkkokansioon tai sähköpostin liitteenä verkkoon yhdistetystä all-in-one-laitteesta, kaikki tarvittavat tiedot, kuten käyttäjän tiedot tai sähköpostiosoitteet, on annettava käyttämällä all-in-one-laitteen näppäimistöä. Näppäimistön asennus 1 Kytke all-in-one-laitteen virta pois painamalla (POWER (VIRTA)) -painiketta. 2 Irrota virtajohto. 3 Avaa tulostusmateriaalin tarkistusluukku vetämällä luukun kahva ylös. FIWW Näppäimistön asennus 27
