1 MAALÄMMÖN JA TUULIVOIMAN MAHDOLLISUUDET JOENSUUSSA

2 Maankäyttö- ja rakennuslaki RAKENNUSVALVONTA 126 a ( /958) Toimenpideluvanvaraiset toimenpiteet Edellä 126 :n mukainen toimenpidelupa tarvitaan sellaisen rakennelman tai laitoksen, jota ei ole pidettävä rakennuksena, pystyttämiseen tai sijoittamiseen taikka rakennuksen ulkoasun tai tilajärjestelyn muuttamiseen seuraavasti: 4) maston, piipun, varastointisäiliön, hiihtohissin, muistomerkin, suurehkon antennin, tuulivoimalan ja suurehkon valaisinpylvään tai vastaavan rakentaminen (erillislaite);

3 Maankäyttö- ja rakennuslaki RAKENNUSVALVONTA 126 a ( /958) Toimenpideluvanvaraiset toimenpiteet Edellä 126 :n mukainen toimenpidelupa tarvitaan sellaisen rakennelman tai laitoksen, jota ei ole pidettävä rakennuksena, pystyttämiseen tai sijoittamiseen taikka rakennuksen ulkoasun tai tilajärjestelyn muuttamiseen seuraavasti: 12) maalämmön hyödyntämiseen tarkoitetun lämpökaivon poraaminen tai lämmönkeruuputkiston asentaminen rakennuksen lämmitysjärjestelmää vaihdettaessa tai uusittaessa taikka käytettäväksi lisälämmönlähteenä (maalämpö).

4 Maankäyttö- ja rakennuslaki 126 a ( /958) RAKENNUSVALVONTA 7) rakennuksen julkisivun muuttaminen, kattomuodon, katteen tai sen värityksen muuttaminen, ulkoverhouksen rakennusaineen tai värityksen muuttaminen, katukuvaan vaikuttavan markiisin asettaminen taikka ikkunajaon muuttaminen (julkisivutoimenpide); 10) muut kaupunki- tai ympäristökuvaan merkittävästi ja pitkäaikaisesti vaikuttavat järjestelyt tai muutokset (kaupunkikuvajärjestely);

5 Maankäyttö- ja rakennuslaki 126 a ( /958) RAKENNUSVALVONTA Kunta voi rakennusjärjestyksessä määrätä, että toimenpidelupaa ei kunnassa tai sen osassa tarvita 1 momentin 1 10 tai 12 kohdassa tarkoitettuun toimenpiteeseen, jos toimenpidettä voidaan pitää vähäisenä.

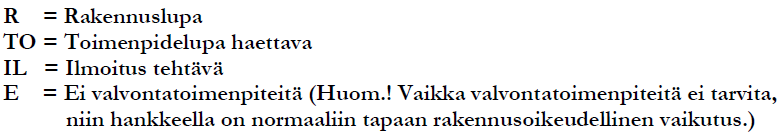

6 RAKENNUSVALVONTA Joensuun kaupungin rakennusjärjestys (2010), tuulivoimala

7 MAALÄMPÖ Rakentaminen luvanvaraista alkaen Maalämpöjärjestelmän luvittaminen voidaan tehdä muun rakennushankkeen yhteydessä rakennusluvalla, muulloin haettava toimenpidelupaa Ympäristöministeriö on julkaissut ympäristöoppaan Energiakaivo - Maalämmön hyödyntäminen pientaloissa (2013)

8 LÄMMITYSJÄRJESTELMÄT

9 MAALÄMPÖ

10 LÄMPÖPUMPUT

11 MAALÄMPÖ Lainsäädäntö ja määräykset: Maankäyttö- ja rakennuslaki (132/1999) Vesilaki (587/2011) Ympäristönsuojelulaki (86/2000) Kiinteistönmuodostamislaki (554/1995) Kemikaalilaki (744/1989) Terveydensuojelulaki (763/1994) Kuntien ympäristönsuojelumääräykset ja rakennusjärjestys Rakentamismääräyskokoelma

12 MAALÄMPÖKAIVOT KANTAKAUPUNGISSA

13 MAALÄMPÖ, POHJAVESIALUEET

14 MAALÄMPÖ, POHJAVESIALUEET Lähde: Ympäristöopas, Energiakaivo - Maalämmön hyödyntäminen pientaloissa (2013)

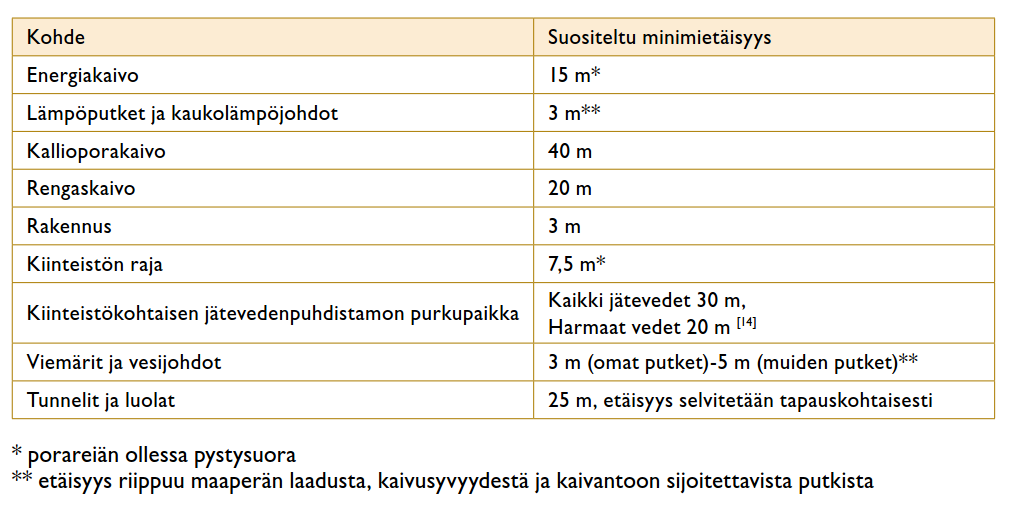

15 MAALÄMPÖ, ETÄISYYDET Lähde: Ympäristöopas, Energiakaivo - Maalämmön hyödyntäminen pientaloissa (2013)

16 MAALÄMPÖ, KALLION JÄÄHTYMINEN Lähde: Rototec Oy

17 MAALÄMPÖ, KALLION JÄÄHTYMINEN Lähde: Rototec Oy

18 MAALÄMPÖ Kallioperän lämmönjohtavuus: Suomen kallioperän kivilajien lämmönjohtavuuksissa voi olla huomattavia eroja Graniitin keskimääräinen lämmönjohtavuus on n. 3,4 W/(mK) Kiilleliuskeen 2,0 W/(mK) Suomen kivilajien lämmönjohtavuus on n. 2-4 W/(mK) Lämmönjohtavuus vaikuttaa merkittävästi tarvittavien energiakaivojen määrään ja syvyyteen.

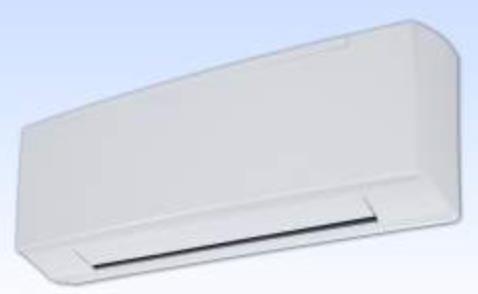

19 MAALÄMPÖ / MAAVIILENNYS Lähde: NIBE Energy Systems Oy

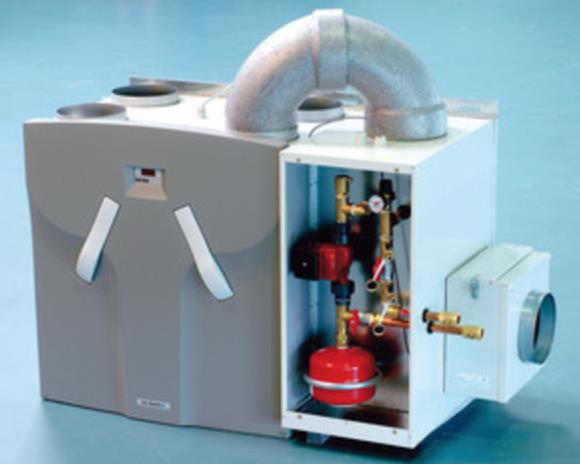

20 LÄMMITYSJÄRJESTELMÄT Ilmanvaihdon maaviileä/maalämmitys, esim.

21 TUULIVOIMA Pientuulivoiman käyttö: Akkujen lataus ja niistä sähkön käyttö Lämmitysenergian tuottaminen rakennuksen lämmitysjärjestelmän vesivaraajaan Lämmitysenergian tuottaminen lämpimän käyttöveden varaajaan Suora sähköntuotanto omakotitalon sähköverkkoon

22 TUULIVOIMA Tyypilliset kesämökille asennettavat laitteet ovat muutaman 100 W tehoisia laitteita, eli niiden lapojen halkaisija on noin 2 metriä Verkkoon liitettyjen tai lämmityskäytössä olevien voimaloiden teho on tyypillisesti yli 2 kw ja lapojen halkaisija on 4 metristä ylöspäin Pientuulivoimaloiden maston korkeudet ovat tyypillisesti 5-30 m

23 TUULIVOIMA Tyypilliset kesämökille asennettavat laitteet ovat muutaman 100 W tehoisia laitteita, eli niiden lapojen halkaisija on noin 2 metriä Verkkoon liitettyjen tai lämmityskäytössä olevien voimaloiden teho on tyypillisesti yli 2 kw ja lapojen halkaisija on 4 metristä ylöspäin Pientuulivoimaloiden maston korkeudet ovat tyypillisesti 5-30 m

24 TUULIVOIMA Esimerkkejä vaaka- ja pystyakselisista turbiineista:

25 TUULIVOIMA Kun tuulen nopeus kaksinkertaistuu: Liike-energia nelinkertaistuu Teho kahdeksankertaistuu (teoriassa) Keskituulennopeus on Suomessa keskimäärin 4-8 m/s

26 TUULIVOIMA Lähde: Suomen tuuliatlas, tuulen nopeus 50m korkeudessa, tammikuu

27 TUULIVOIMA Lähde: P-K:n maakuntaliitto, Pohjois-Karjalan potentiaaliset tuulipuistoalueet (2011)

28 TUULIVOIMA Lähde: Suomen tuuliatlas, tuulen nopeus 50m korkeudessa, koko vuosi

29 KIRJALLISUUTTA

30 KIRJALLISUUTTA

31 KIRJALLISUUTTA

32 LÄMMITYSJÄRJESTELMÄT Aurinkolämpökeräimet, esim.

33 LÄMMITYSJÄRJESTELMÄT

34 AURINKOLÄMPÖ JA -SÄHKÖ Iloisenharmaa joensuulainen, kaavamääräyksen mukaisesti punakattoisten omakotitalojen alue!

35 AURINKOLÄMPÖ JA -SÄHKÖ Iloisenharmaa joensuulainen, kaavamääräyksen mukaisesti punakattoisten omakotitalojen alue!

36 AURINKOLÄMPÖ JA -SÄHKÖ Olisiko mansardikatto ideaali aurinkokeräimille?

37 Lämmin käyttövesi LÄMPÖPUMPUN MITOITUS 160 dm 3 55 o C lämpöpumppu 220 dm 3 40 o C 675 dm 3 40 o C 300 dm 3 90 o C Lämminvesivaraaja (sähkö)

38 LISÄTIETOJA
