1 Ulkovalaistuskatalogi 2018

2

3 Ensto-Schréder ulkovalaistus

4 2

5 Ensto on solminut yhteistyösopimuksen maailman suurimpiin kuuluvan ulkovalaisinvalmistajan belgialaisen perheyhtiö Schréder Groupin kanssa. Sopimus tukee Enston strategiaa keskittyä energiatehokkuuteen ja kestävään kehitykseen, ja se laajentaa Enston valaistusratkaisujen tarjoamaa tie- ja katuvalaistuksen puolelle. Nyt solmittu yhteistyösopimus koskee Schréderin tie-, katu- ja ulkovalaisimien myyntiä Suomessa ja Virossa. Sisällysluettelo Sisällysluettelo s. 3 Tie- ja katuvalaistuksen valonjaot s. 4 Puistovalaistuksen valonjaot s. 6 Tuoteportfolio s. 8 Ensto ja Tehomet s. 10 Ensto Saga s. 12 Ensto Plug-In for DIALux s. 13 Enston älykkäät valaistusratkaisut s. 15 Puistovalaisimet s. 16 Saga s. 18 Tori s. 24 Camillo s. 26 Opera s. 28 Opera Deco s. 30 Alura LED s. 32 Kio LED s. 34 Perla s. 36 Pilzeo s. 38 Kazu s. 40 Zela s. 42 Albany LED s. 44 Citrine s. 46 Tie- ja katuvalaisimet s. 48 Ampera s. 50 Dexo s. 54 Hestia LED s. 56 Teceo s. 58 Voltana s. 62 Axia 2 s. 66 Citea NG s. 70 Nano LED s. 74 Valonheittimet s. 76 Neos LED s. 78 Julkisivuvalaisimet s. 80 AVR8 s. 82 Forte s. 86 AVR51/52 s. 90 3

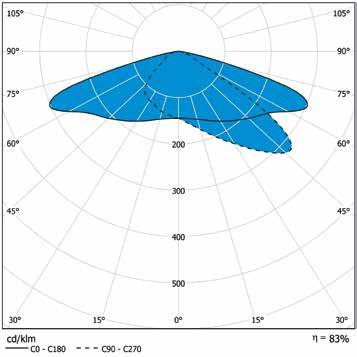

6 Tie- ja katuvalaistuksen valonjaot Vaihtoehtoja illan pimeyteen Schréderin optinen valikoima on erittäin laaja ja alansa huippua. Olemme koostaneet tälle aukeamalle perusvalikoiman tuotteiden valonjaot, helpottamaan valintaa ja miettimään vaihtoehtoja. Perusvalikoiman lisäksi käytettävissä on Enston ja Schréderin koko globaali valikoima. Jos projektisi tarvitsee erityistä optiikkaa, ota yhteyttä. Löydämme varmasti oikean vaihtoehdon. 5102AS (Medium) 5147AS (Medium) 5165AS (Narrow) Ampera s. 50 Nano LED s. 74 Teceo s. 58 Hestia LED s. 56 Voltana s. 62 Citea NG s. 70 Ampera s. 50 Axia 2 s AS (Wide) 5162AS (Narrow) 5178AS (Medium) Ampera s. 50 Teceo s. 58 Hestia LED s. 56 Voltana s. 62 Citea NG s. 70 Ampera s. 50 Axia 2 s. 66 4

7 5136AS (Narrow) 5163AS (Medium) 5179AS (Wide) Ampera s. 50 Nano LED s. 74 Teceo s. 58 Voltana s. 62 Citea NG s. 70 Ampera s. 50 Axia 2 s AS (Medium) 5164AS (Medium) 5205AS (Medium) Ampera s. 50 Teceo s. 58 Voltana s. 62 Ampera s. 50 Voltana s. 62 5

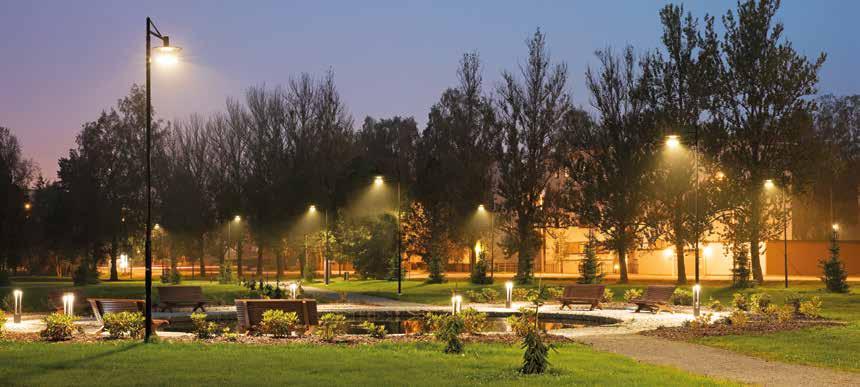

8 Puistovalaistuksen valonjaot Tunnelmaa ja turvallisuutta Valaistuksen suunnittelu julkisiin tiloihin helpottuu, kun käytettävissä on maailman laajin optinen valikoima. Tältä aukeamalta löydät perusvalikoiman tuotteiden valonjaot, helpottamaan valintaan ja miettimään vaihtoehtoja. Perusvalikoiman lisäksi käytettävissä on Enston ja Schréderin koko globaali valikoima. Jos projektisi tarvitsee erityistä optiikkaa, ota yhteyttä, löydämme varmasti oikean vaihtoehdon. 5068SY (SYMM) 6016AS (ASYM) A/S Albany LED s. 44 Kio LED s. 34 Kazu s. 40 Pilzeo s. 38 Alura LED s AS (ASYM) Perla s. 36 Saga s AS (ASYM) Opera LED Albany LED s. 44 Kio LED s. 34 Kazu s. 40 Pilzeo s. 38 Alura LED s. 32 Citrine s. 46 Opera s. 28 Opera Deco s. 30 6

9 6303SY (SYMM) 2289SY (SYMM) Camillo LED Zela s. 42 Citrine s. 46 Camillo s SY (SYMM) R/S Tori LED Perla s. 36 Saga s. 18 Tori s. 24 7

10 Asunnot ja yleistilat Julkiset tilat Asunnot ja yleistilat Ripustettavat ja pinta-asennettavat Ami Ali Alisa AVR66 Aino Aino Ramppi Alpo AVR254 Alunette AVR320 ECO320 Alpo Ramppi Moduulivalaisimet Aluno Titan AVR400 AVR1, AVR4 DPML Diana Flat LED AVR70, 71 ja 72 AVR7 AVR20 ja 6 Velox-paneelit Alasvalot Velox-alasvalot Velox-listat Velox-nauhat Lampukas Optima Tivoli AVD190 AVD5 AVH11 AVH15 Pihapiirit Julkitilat muut Aaria Averia Averia Pollari. Lumia AVD370 AVD550 AVR67 Lumia Spotit Käpy Tellus Sport Lampett Luxova

11 Teollisuus Ulkovalaistus Puistovalaisimet Marlo Marlo Ramppi Saga Tori Camillo Opera Opera Deco Tino Tino Ramppi Alura LED Kio LED Perla Pilzeo Kazu Monix Slim Europroof Zela Albany LED Citrine Tie- ja katuvalaisimet HB360 Monix IP23 Ampera Dexo Hestia LED Teceo Monix IP44 Monix Ramppi Voltana Axia 2 Citea Nano LED Letka IG44 IG20 Valonheittimet Neos LED Omnistar Julkisivut AVR8 Forte AVR51/52 Aukeamalla esitettynä Ensto Lightingin koko tuotevalikoima.

12 Ensto ja Tehomet Kansainvälistä yhteistyötä suomalaisilla juurilla Tehomet on Pohjoismaiden suurin metallisten ja puisten erikoisvalaisinpylväiden ja mastorakenteiden valmistaja. Yritys on perustettu 1979 Kangasniemellä ja toiminta on vuosien saatossa laajentunut kolmeen eri toimipisteeseen. Tehomet Oy Tehometin erikoisosaaminen kulminoituu toiminta-ajatukseen; yksilöllisten ja korkealaatuisten ulkovalaistustuotteiden suunnitteleminen ja toteuttaminen asiakkaan toiveiden mukaan sovitussa aikataulussa. Markkinajohtajana yritys panostaa vahvasti myös tuotekehitykseen huomioiden asiakaskunnan alati muuttuvat tarpeet. Tehometin markkina-alue kattaa Pohjoismaiden lisäksi Baltian maat, Venäjän sekä emoyhtiö Valmontin välityksellä koko maailman. Vakiomallisto tarjoaa kattavan valikoiman standardipylväitä kaikenlaisiin puisto-, katu-, tie- ja aluevalaistustarpeisiin. Vakiovalaisinvarsia on saatavissa eri mittaisina yksi- ja kaksivartisina aina 4 metrin ulottumaan asti. Tuotteet mitoitetaan, suunnitellaan ja valmistetaan kansainvälisen EN 40 -normin mukaan huomioiden paikalliset tuuli- ja maasto-olosuhteet. Pylväät ja valaisinvarret voidaan pintakäsitellä nykyaikaisessa maalaamossa asiakkaan valitsemaan sävyyn jauhemaalauksen lisäksi märkämaalauksella, Plascoat-pinnoitteella sekä muun muassa erilaisilla struktuureja tuottavilla ratkaisuilla. Tämä paitsi kohentaa tuotteen ulkonäköä, myös parantaa kuumasinkityn teräsrakenteen ympäristörasitusten sietokykyä ulkoisia rasituksia (ilman epäpuhtaudet, kosteus ym.) vastaan. Valmont Industries Tehomet ja Valmont Industries yhdistivät voimansa keväällä Tehomet on nyt osa valaisinpylväiden maailmanlaajuista markkinajohtajaa. Valmontin myötävaikutuksella Tehometin tuotevalikoima laajentui samalla kattamaan myös alumiinipylväät sekä sähkönsiirto- ja jakeluverkkojen rakenteet. Vastaavasti Tehometin tuotanto on saanut uudet jakelukanavat eri puolille maailmaa. Valmontilla on ympäri maailman yli 100 toimipistettä. 10

13 Tehomet-valaisinpylväät Tehometin valaisinpylväsmallisto tarjoaa kattavan valikoiman standardipylväitä kaikenlaisiin puisto-, katu-, tie- tai aluevalaistustarpeisiin. Valaisinpylväitä on perinteisen kuumasinkityn teräksen lisäksi saatavana myös maalattuina tai muovipinnoitettuina. Tehomet-erikoispylväät Tehomet Deko-mallisto tarjoaa runsaan valikoiman erilaisia vaihtoehtoja rakennettujen miljöiden kuten julkisten tilojen, torien, puistojen tai katukuvan yksilölliseen viimeistelyyn. Materiaalivaihtoehtoina ovat teräs, puu ja alumiini sekä näiden kiehtovat yhdistelmät.asiakkaan toiveiden mukaan valmistetut valaisinpylväät tuovat yksilöllistä ilmettä katukuvaan. Tehomet-puupylväät Tehomet-puupylväät ovat moderni, kestävä ja ympäristöystävällinen vaihtoehto valaistusratkaisuiden toteuttamiseen. Laadukas suomalainen liimapuu mahdollistaa erilaisten profiilien sekä pintakäsittelyjen toteutukset. Valaisimilla ja valaisinvarsilla saadaan rakennettua lukuisia erityylisiä ratkaisuja käyttökohteiden mukaan. Puu taipuu moneksi. Ensto Saga ja pylväs, joka täydentää kauniin kokonaisuuden Tehomet suunnitteli Enston uudelle Saga-valaisimelle mittasuhteiltaan ja valaisimen rakenteeseen täysin sopivan pylvään. Sagapylväs on saatavilla 4, 5 ja 6 metrin mittaisena, teräksisenä tai puun ja teräksen yhdistelmänä. Teräspylväiden värimaailma noudattaa Ensto Sagan värimallistoa ja tyylikäs puupylväs-mallisto on saatavana Sahrami- ja Kaneli-värisävyillä. 11

14 Ensto Saga The Story of Light Ensto Saga on ulkovalaisin, jossa huippuluokan valotekninen ratkaisu ja muotoilu kohtaavat. Symmetrinen ja asymmetrinen valojako mahdollistavat energiatehokkaan valaistusratkaisun kohteen erityispiirteiden mukaisesti. Innovatiivisen heijastinratkaisun, modernin ohjaustekniikan ja valotehokkuuden johdosta Saga on erinomainen vaihtoehto monenlaisiin ympäristöihin. Suomalaista designia Muotoilija Ville Kokkosen, yhdessä Enston Lightingin valaistustiimin kanssa, suunnittelema valaisin soveltuu eri tyyppisiin ulkotiloihin, viimeistellen rakennetun ympäristön valolla. Muotoilultaan Saga soveltuu hyvin monenlaisiin ympäristöihin sekä päivänvalossa, jolloin sen piirteet korostuvat, että pimeään aikaan, jolloin se valaisee ympäristöä ja kulkureittejä sijoituskohteen tarpeet huomioiden. Katso Story of Light -video: Ensto Saga valmistetaan kahtena tehoversiona 42W ja 28W, jotka tuottavat 4500 lm ja 3000 lm. IP65 suojausluokka ja IK10 iskunkestävyysluokka takaavat Sagan sopivuuden kaikkiin julkisiin tiloihin. Saga on erinomainen vaihtoehto monenlaisiin ympäristöihin. Katso myös Saga-video: 12

15 Ensto Plug-In for DIALux Helppo suunnitella! Lataa Ensto Plug-In for DIALux sivuiltamme niin saat täyden hyödyn johtavan valaistusalan toimijan tuotetiedosta. Maksuttoman DIALux-valaistuslaskentaohjelman saat ladattua koneellesi DIALin verkkosivuilta Premium Partnership -sopimus Ensto on solminut Premium Partnership -sopimuksen saksalaisen DIALin kanssa, jonka seurauksena Enston valaisintuotteet löytyvät nyt DIALux-ohjelman plugin versiosta. Tiedostot käden käänteessä Ensto Plug-In for DIALux on nyt ladattavissa sivuiltamme. Plug-In mahdollistaa nopean ja tehokkaan tuotehaun ja latauksen suoraan ohjelmaan. Löydät Enston nyt myös suoraan DIALux-ohjelmasta, jota kautta tiedoston lataaminen onnistuu myös käden käänteessä. Voit hakea valojakotiedostoja joko hierarkiasta tai teknisten ominaisuuksien mukaan. Huom! Schréderin DIALux plug-in löytyy osoitteesta dialux.schreder.com, josta voit ladata kaikki valonjakotiedot helposti ja nopeasti. 13

16 14

17 Enston älykkäät valaistusratkaisut Arvoa koko elinkaaren ajalle Smart Lighting - älykäs ratkaisu luodaan varustamalla laadukas valaisin tarkoitukseen suunnitellulla optiikalla sisältäen tilakohtaisen ohjausjärjestelmän. Laatu voidaan kokea monella eri tavalla, mutta Enston laatu tarkoittaa helppoa ja nopeaa asennettavuutta, pitkää elinikää, monipuolista optiikkavalikoimaa sekä ohjausta ja yhdistettävyyttä. Paljon enemmän kuin pelkkää valovirtaa, elinikää ja hintaa. Kaiken suunnittelun lähtökohtana on projektin, tilan ja käyttäjän tarpeet tulevien vuosien aikana. Optiikoita, liiketunnistusta, keinoälyä ja oppimista voidaan yhdistellä eri tavoin laajan portfoliomme tuotteistossa. SmartWay Ensto SmartWay on itseoppiva, langattomasti verkottuva ja moderni ohjausratkaisu. SmartWay-valaisimet oppivat jatkuvasti tilassa tapahtuvan liikkeen mukaan ja kommunikoivat keskenään. Ensto SmartWay huolehtii, että tielläsi on aina valoa. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. SmartOne Ensto SmartOne on itsenäinen ja valaisinkohtainen ratkaisu toimistoihin ja julkisiin tiloihin, eikä uudelleenjohdotuksia tarvita. SmartOne -valaisimet toimivat itsenäisesti säätyen liikkeen, läsnäolon tai ympäröivän valon mukaan. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. Dual White Enston Dual White valaisimet on varustettu valaisimeen integroidulla värilämpötilan valinnalla. Asentaja voi helposti valita yhdellä valaisimella 3000 K ja 4000 K värilämpötilan välillä, asennuspaikasta ja projektista riippuen. Näin ollen säästyy tilaa niin varaston hyllyssä kuin asentajan autossakin. Tunable white Enston Tunable White ratkaisu on perusta ihmiskeskeiselle valaistusratkaisulle. Ensto TW valaisimet soveltuvat lähes kaikkiin ohjausratkaisuihin, joilla voidaan säätää värilämpötilaa K alueella. Tunable White on moderni ratkaisu nykyaikaseen toimistotilaan. Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. RF Ensto Radio Frequency (RF) yhdistää valaisimet langattomasti toisiinsa. Kun RF-valaisin tunnistaa liikettä, se sytyttää myös toiset ryhmät, yhden edellä ja toisen perässä. RF tekee valaistuksesta helppoa ja et koskaan astu pimeään tilaan. Optics Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Ensto-valaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. 15

18

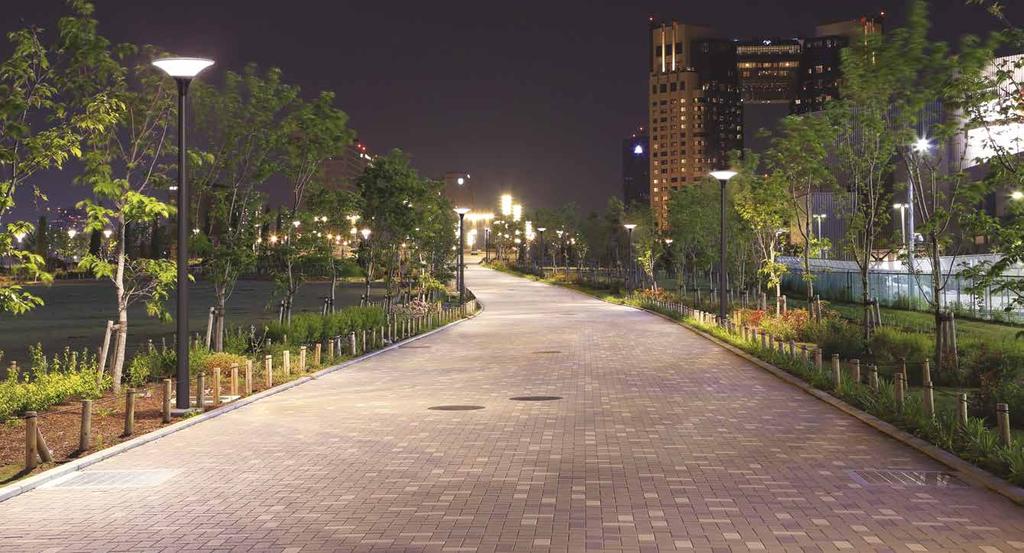

19 Puistovalaisimet

20 Saga LED Grafiitinharmaa Ensto Saga on ulkovalaisin, jossa huippuluokan valotekninen ratkaisu ja muotoilu kohtaavat. Innovatiivisen heijastinratkaisun, modernin ohjaustekniikan ja valotehokkuuden johdosta Saga on erinomainen vaihtoehto monenlaisiin ympäristöihin. Optics DALI BaseDim Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Suomalaista huippusuunnittelua erinomaisella optiikalla. 18 Pidätämme oikeudet muutoksiin.

21 IP66 3x1,5mm² IK10 28W 3000 lm Musta 42W 4500 lm Rakenne > > Hattu: pulverimaalattua alumiinia > > Pohjakuppi: pulverimaalattua alumiinia > > Värit: helmenharmaa, grafiitinharmaa (Akzo 900) ja musta (RAL 9005) > > Kupu: UV-stabiloitu kirkas PC > > Saga valikoima: Ottoteho 28W, valaisimen valovirta 3000 lm Ottoteho 42W, valaisimen valovirta 4500 lm Pyörähdyssymmetrinen ja katuvalo-optiikka 4000 K, Ra > 80, tehokerroin 0,95 Käyttöympäristön lämpötila C LED-moduulin elinikä h (L100B50), T a =25 C > > CLO (Constant Light Output) vakiona > > MacAdam 3 > > Ylijännitesuoja 6/8kV > > Liitäntälaitteen elinikä (10% fr) Tilauksesta > > 1-10V > > DALI > > BaseDim (BD) - yöajan himmennys, 1-step > > SmartDim - yöajan himmennys, multistep > > AmpDim > > Lineswitch > > 3000 K Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Saga-pylväissä kytkentäaukko > > Liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen > > Suositeltava asennuskorkeus 3-5 m Snro Tyyppi Tuotenimi Kanta Väri Kg Saga - pyörähdyssymmetrinen 3000 lm SA30HHR SA30HHR 28W/840 PC HH R/S LED helmenharmaa 10, SA30GHR SA30GHR 28W/840 PC GH R/S LED grafiitinharmaa 10, SA30MR SA30MR 28W/840 PC M R/S LED musta 10, SA30HHRED SA30HHRED 28W/840 PC HH R/S DA LED helmenharmaa 10, SA30GHRED SA30GHRED 28W/840 PC GH R/S DA LED grafiitinharmaa 10, SA30MRED SA30MRED 28W/840 PC M R/S DA LED musta 10,0 Saga - katuvalo-optiikka 3000 lm SA30HHA SA30HHA 28W/840 PC HH A/S LED helmenharmaa 10, SA30GHA SA30GHA 28W/840 PC GH A/S LED grafiitinharmaa 10, SA30MA SA30MA 28W/840 PC M A/S LED musta 10, SA30HHAED SA30HHAED 28W/840 PC HH A/S DA LED helmenharmaa 10, SA30GHAED SA30GHAED 28W/840 PC GH A/S DA LED grafiitinharmaa 10, SA30MAED SA30MAED 28W/840 PC M A/S DA LED musta 10,0 Katso tarkemmat tuotetiedot netistä: 12/02/18 19

22 Snro Tyyppi Tuotenimi Kanta Väri Kg Saga - pyörähdyssymmetrinen 4500 lm SA45HHR SA45HHR 42W/840 PC HH R/S LED helmenharmaa 10, SA45GHR SA45GHR 42W/840 PC GH R/S LED grafiitinharmaa 10, SA45MR SA45MR 42W/840 PC M R/S LED musta 10, SA45HHRED SA45HHRED 42W/840 PC HH R/S DA LED helmenharmaa 10, SA45GHRED SA45GHRED 42W/840 PC GH R/S DA LED grafiitinharmaa 10, SA45MRED SA45MRED 42W/840 PC M R/S DA LED musta 10,0 Saga - katuvalo-optiikka 4500 lm SA45HHA SA45HHA 42W/840 PC HH A/S LED helmenharmaa 10, SA45GHA SA45GHA 42W/840 PC GH A/S LED grafiitinharmaa 10, SA45MA SA45MA 42W/840 PC M A/S LED musta 10, SA45HHAED SA45HHAED 42W/840 PC HH A/S DA LED helmenharmaa 10, SA45GHAED SA45GHAED 42W/840 PC GH A/S DA LED grafiitinharmaa 10, SA45MAED SA45MAED 42W/840 PC M A/S DA LED musta 10,0 A/S R/S ø ø Pidätämme oikeudet muutoksiin.

23 Ensto Saga on suunniteltu skandinaaviseen ympäristöön ja sen pelkistetty design istuu moneen eri kohteeseen. Symmetrinen ja asymmetrinen valonjako mahdollistavat energiatehokkaan valaistusratkaisun kohteen erityispiirteiden mukaisesti. Pidätämme oikeudet muutoksiin. 21

24 SAGA OLAKE- JA PUUPYLVÄÄT Snro Tuotekoodi Tuotenimi Kokonaispituus Upotussyvyys Tyvi ø Latvasovite ø Kg Saga olakepylväät SAGA4SA9G SAGA 4S AKZO 900 GREY 4500 mm 500 mm 139 mm 60 mm 44, SAGA5SA9G SAGA 5S AKZO 900 GREY 5500 mm 500 mm 139 mm 60 mm 51, SAGA6SA9G SAGA 6S AKZO 900 GREY 6500 mm 500 mm 139 mm 60 mm 58, SAGA4S9005 SAGA 4S RAL mm 500 mm 139 mm 60 mm 44, SAGA5S9005 SAGA 5S RAL mm 500 mm 139 mm 60 mm 51, SAGA6S9005 SAGA 6S RAL mm 500 mm 139 mm 60 mm 58, SAGA4S9006 SAGA 4S RAL mm 500 mm 139 mm 60 mm 44, SAGA5S9006 SAGA 5S RAL mm 500 mm 139 mm 60 mm 51, SAGA6S9006 SAGA 6S RAL mm 500 mm 139 mm 60 mm 58,0 Saga puupylväät SAGA4WA9GCIN SAGA 4W AKZO 900 GREY/CINNAMON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5WA9GCIN SAGA 5W AKZO 900 GREY/CINNAMON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6WA9GCIN SAGA 6W AKZO 900 GREY/CINNAMON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4W9005CIN SAGA 4W RAL 9005/CINNAMON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5W9005CIN SAGA 5W RAL 9005/CINNAMON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6W9005CIN SAGA 6W RAL 9005/CINNAMON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4W9006CIN SAGA 4W RAL 9006/CINNAMON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5W9006CIN SAGA 5W RAL 9006/CINNAMON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6W9006CIN SAGA 6W RAL 9006/CINNAMON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4WA9GSAF SAGA 4W AKZO 900 GREY/SAFFRON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5WA9GSAF SAGA 5W AKZO 900 GREY/SAFFRON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6WA9GSAF SAGA 6W AKZO 900 GREY/SAFFRON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4W9005SAF SAGA 4W RAL 9005/SAFFRON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5W9005SAF SAGA 5W RAL 9005/SAFFRON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6W9005SAF SAGA 6W RAL 9005/SAFFRON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4W9006SAF SAGA 4W RAL 9006/SAFFRON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5W9006SAF SAGA 5W RAL 9006/SAFFRON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6W9006SAF SAGA 6W RAL 9006/SAFFRON 6500 mm 500 mm 139 mm 60 mm 54,0 22 Pidätämme oikeudet muutoksiin.

25 SAGA 5S AKZO 900 GREY SAGA 5S RAL 9005 SAGA 5S RAL 9006 SAGA 5W AKZO 900 GREY/CINNAMON SAGA 5W RAL 9005/CINNAMON SAGA 5W RAL 9006/CINNAMON SAGA 5W AKZO 900 GREY/SAFFRON SAGA 5W RAL 9005/SAFFRON SAGA 5W RAL 9006/SAFFRON Pidätämme oikeudet muutoksiin. 23

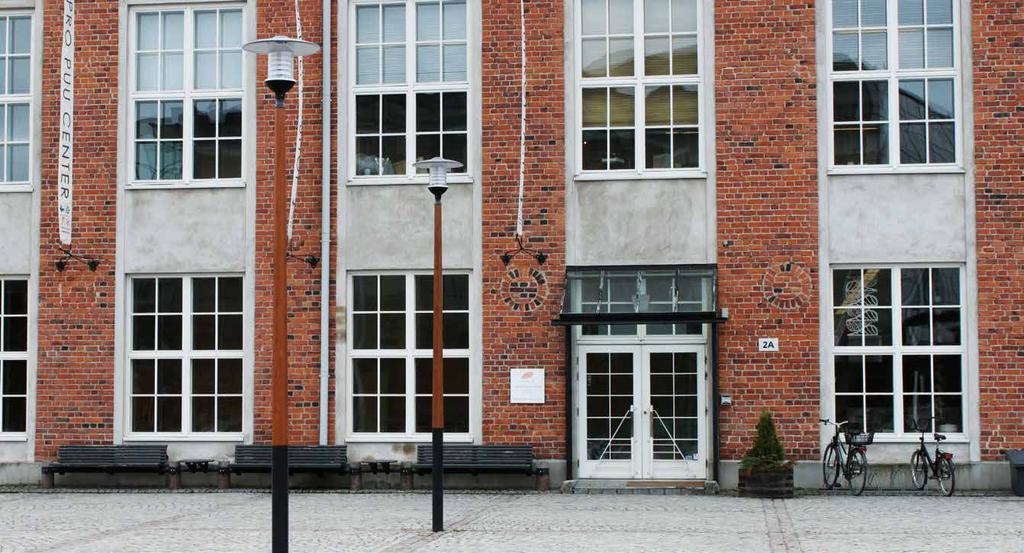

26 Tori LED Perinteinen puistojen ja pihojen pylväsvalaisin. Torin käyttökohteita ovat mm. aukiot, torit, kävelykadut, puistot, parkkipaikat ja leikkikentät. TO500LEDAHA DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Klassinen ja edullinen aluevalaisin pihojen ja puistojen valaisuun. 24 Pidätämme oikeudet muutoksiin.

27 IP44 3x2,5mm² TO500LEDHH Rakenne > > Hattu: pulverimaalattua alumiinia > > Pohjakuppi: pulverimaalattua alumiinia > > Värit: antrasiitinharmaa RAL 7024 ja helmenharmaa RAL 9006 > > Kupu: opaaliakryylia > > Tori LED: Ottoteho 38W, valaisimen valovirta 3100 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Suositeltava asennuskorkeus 3-5 m Tilauksesta > > Bi-power tehonalennustoiminnolla, joka voidaan ottaa käyttöön valaisimessa olevan liittimen kautta, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön) > > DALI-ohjattavat mallit > > Liitosjohdolla 4,5 m VSKN 3x1,5 mm 2 > > Erikoisvärit > > Pylväs (3,5 m) tilattavissa erikseen > > Helvar NightDim TO500LEDAHA 38W 3100 lm Tori LED ø Snro Tyyppi Tuotenimi Kanta Väri Kg Tori LED TO500LEDAHA TO500LEDAHA LED 38W/840 AC AHA LED antrasiitinharmaa 7, TO500LEDHH TO500LEDHH LED 38W/840 AC HH LED helmenharmaa 7,5 Pylväät VP350060/M2 VP350060/M2 3.5M 60MM MU musta 10, VP350060/M5 VP350060/M5 3.5M 60MM HA harmaa 10,2 Katso tarkemmat tuotetiedot netistä: 12/02/18 25

28 Camillo LED Perinteinen puistojen ja pihojen pylväsvalaisin LED- tai purkauslamppumallina. Camillon käyttökohteita ovat mm. aukiot, torit, kävelykadut, puistot, parkkipaikat ja leikkikentät. AC600LEDHH DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Kaunis ja perinteinen valaisin nyt myös LEDinä. 26 Pidätämme oikeudet muutoksiin.

29 IP44 3x2,5mm² IK10 AC600LEDM 35W 3060 lm Rakenne > > Leijat valkoiseksi pulverimaalattua alumiinia > > LED-malleissa satiiniakryylinen häikäisysuoja leijojen sisäpuolella > > Kupu UV-suojattua polykarbonaattia > > Heijastimena toimiva hattu ja valaisimen pohjakuppi pulverimaalattua alumiinia > > Kytkentäkasetti kiinteänä valaisimen alumiinisessa pohjakupissa > > Camillo LED Ottoteho 35W, valaisimen valovirta 3060 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a =25 C Bi-power tehonalennustoiminnolla varustetut mallit, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön) Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Suositeltava asennuskorkeus 3-5 m > > LED-malleissa liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen Tilauksesta > > LED-mallit DALI-virtalähteellä > > Erikoisvärit > > Pylväät Tehomet-valikoimasta: Olakepylväs Kartiopylväs OH3/108 + väri KH3/108 + väri OH4/108 + väri KH4/108 + väri OH5/108 + väri KH5/121 + väri OH6/108 + väri KH6/136 + väri Värit: RAL 9006 (helmenharmaa) ja RAL 9011 (musta) O = olakepylväs, K = kartiopylväs H3 = maanpäällinen korkeus (esim. 3 m) /108 = tyven halkaisija Latva kaikissa tyypeissä ø 60 mm. Maanpäällisen korkeuden lisäksi pylvään kokonaispituuteen lasketaan mm, joka uppoaa jalustaan. Kaikissa pylväissä kytkentätila. Pintakäsittelynä kuumasinkitys ja pulverimaalaus. > > Seinäkannakkeet SK-6 tilattavissa erikseen > > Helvar NightDim ø 600 ø 200 Camillo LED 492 ø 60 Camillo LED Snro Tyyppi Tuotenimi Kanta Väri Kg Camillo LED AC600LEDHH AC600LEDHH 35W/840 F AC HH LED harmaa/valk.käpy 5, AC600LEDM AC600LEDM 35W/840 F AC MU LED musta/valk käpy 5,5 Camillo LED Bi-power tehonalennuksella AC600LEDBPHH AC600LEDBPHH 31W/840 BP AC HH LED harmaa/valk.käpy 5, AC600LEBPDM AC600LEDBPM 31W/840 BP F AC MU LED musta/valk käpy 5,5 Pylväät Korkeus m VP350060/M5 VP350060/M5 3.5M 60MM HA 3,5 harmaa 10, VP350060/M2 VP350060/M2 3.5M 60MM MU 3,5 musta 10, VP350060/M1 VP350060/M1 3.5M 60MM VA 3,5 valkoinen 10,2 Katso tarkemmat tuotetiedot netistä: 12/02/18 27

30 Opera LED Energiatehokas puistojen ja pihojen LED-pylväsvalaisin erinomaisella häikäisynestolla. Operan käyttökohteita ovat mm. aukiot, kävelykadut, puistot, pysäköintialueet ja leikkikentät. Helmenharmaa DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Tyylikäs ja tehokas Opera on kaunis ympäri vuorokauden. 28 Pidätämme oikeudet muutoksiin.

31 IP44 3x1,5mm² IK09 20W Grafiitinharmaa 1950 lm 38W 3810 lm Rakenne > > Hattu: pulverimaalattua alumiinia > > Pohjakuppi: pulverimaalattua alumiinia > > Värit: grafiitinharmaa (Akzo 900) ja helmen- harmaa (RAL 9006) > > Kupu: uritettua, valoa hajoittavaa akryylia > > Opera LED: Ottoteho 20W, valaisimen valovirta 1950 lm Ottoteho 38W, valaisimen valovirta 3810 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a =25 C > > Bi-power tehonalennustoiminnolla, joka voidaan ottaa käyttöön valaisimessa olevan liittimen kautta, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön). Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen > > Suositeltava asennuskorkeus 3-5 m Tilauksesta > > DALI-ohjattavat mallit > > Erikoisvärit > > Pylväät Tehomet-valikoimasta: Olakepylväs Kartiopylväs OH3/108 + väri KH3/108 + väri OH4/108 + väri KH4/108 + väri OH5/108 + väri KH5/121 + väri OH6/108 + väri KH6/136 + väri Värit: RAL 9006 (helmenharmaa) ja AKZO900 (grafiitinharmaa) O = olakepylväs, K = kartiopylväs H3 = maanpäällinen korkeus (esim. 3 m) /108 = tyven halkaisija Latva kaikissa tyypeissä ø 60 mm. Maanpäällisen korkeuden lisäksi pylvään kokonaispituuteen lasketaan mm, joka uppoaa jalustaan. Kaikissa pylväissä kytkentätila. Pintakäsittelynä kuumasinkitys ja pulverimaalaus. > > Helvar NightDim Ø 532 Opera LED 506 Ø 60 Snro Tyyppi Tuotenimi Kanta Väri Kg Opera LED OP530LED20GH OP530LED20GH LED 20W/840 AC GH LED grafiitinharmaa 8, OP530LED20HH OP530LED20HH LED 20W/840 AC HH LED helmenharmaa 8, OP530LEDGH OP530LEDGH LED 38W/840 AC GH LED grafiitinharmaa 8, OP530LEDHH OP530LEDHH LED 38W/840 AC HH LED helmenharmaa 8,0 Opera LED Bi-power tehonalennuksella OP530LED20BPGH OP530LED20BPGH 20W/840 BP GH LED grafiitinharmaa 8, OP530LED20BPHH OP530LED20BPHH 20W/840 BP HH LED helmenharmaa 8, OP530LEDBPGH OP530LEDBPGH LED 38W/840 BP GH LED grafiitinharmaa 8, OP530LEDBPHH OP530LEDBPHH LED 38W/840 BP HH LED helmenharmaa 8,0 Katso tarkemmat tuotetiedot netistä: 12/02/18 29

32 Opera Deco LED Energiatehokas puistojen ja pihojen LED-pylväsvalaisin erinomaisella häikäisynestolla. Opera Decon käyttökohteita ovat mm. aukiot, kävelykadut, puistot, pysäköintialueet ja leikkikentät. Grafiitinharmaa DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Tyylikäs ja tehokas Opera Deco on kaunis ympäri vuorokauden. 30 Pidätämme oikeudet muutoksiin.

33 IP44 3x1,5mm² IK09 20W Helmenharmaa 1950 lm 38W 3810 lm Rakenne > > Hattu: pulverimaalattua alumiinia > > Opera Decon koristerivat pulverimaalattua alumiinia > > Pohjakuppi: pulverimaalattua alumiinia > > Värit: grafiitinharmaa (Akzo 900) ja helmenharmaa (RAL 9006) > > Kupu: uritettua, valoa hajoittavaa akryylia > > Opera Deco LED: Ottoteho 20W, valaisimen valovirta 1950 lm Ottoteho 38W, valaisimen valovirta 3810 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a =25 C > > Bi-power tehonalennustoiminnolla, joka voidaan ottaa käyttöön valaisimessa olevan liittimen kautta, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön). Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen > > Suositeltava asennuskorkeus 3-5 m Tilauksesta > > DALI-ohjattavat mallit > > Erikoisvärit > > Pylväät Tehomet-valikoimasta: Olakepylväs Kartiopylväs OH3/108 + väri KH3/108 + väri OH4/108 + väri KH4/108 + väri OH5/108 + väri KH5/121 + väri OH6/108 + väri KH6/136 + väri Värit: RAL 9006 (helmenharmaa) ja AKZO900 (grafiitinharmaa) O = olakepylväs, K = kartiopylväs H3 = maanpäällinen korkeus (esim. 3 m) /108 = tyven halkaisija Latva kaikissa tyypeissä ø 60 mm. Maanpäällisen korkeuden lisäksi pylvään kokonaispituuteen lasketaan mm, joka uppoaa jalustaan. Kaikissa pylväissä kytkentätila. Pintakäsittelynä kuumasinkitys ja pulverimaalaus. > > Helvar NightDim Ø 532 Opera Deco LED 506 Ø 60 Snro Tyyppi Tuotenimi Kanta Väri Kg Opera Deco LED OPD530L20GH OPD530L20GH LED 20W/840 AC GH LED grafiitinharmaa 8, OPD530L20HH OPD530L20HH LED 20W/840 AC HH LED helmenharmaa 8, OPD530LGH OPD530LGH LED 38W/840 AC GH LED grafiitinharmaa 8, OPD530LHH OPD530LHH LED 38W/840 AC HH LED helmenharmaa 8,0 Opera Deco LED Bi-power tehonalennuksella OPD530L20BPGH OPD530L20BPGH 20W/840 BP GH LED grafiitinharmaa 8, OPD530L20BPHH OPD530L20BPHH 20W/840 BP HH LED helmenharmaa 8, OPD530LBPGH OPD530LBPGH LED 38W/840 BP GH LED grafiitinharmaa 8, OPD530LBPHH OPD530LBPHH LED 38W/840 BP HH LED helmenharmaa 8,0 Katso tarkemmat tuotetiedot netistä: 12/02/18 31

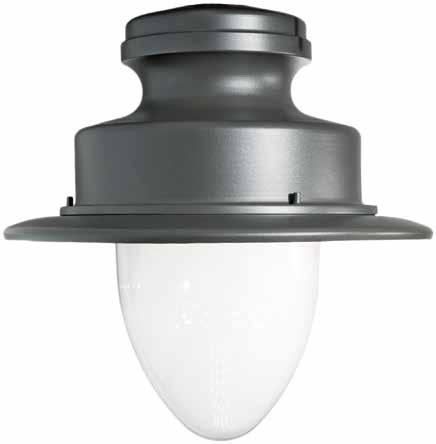

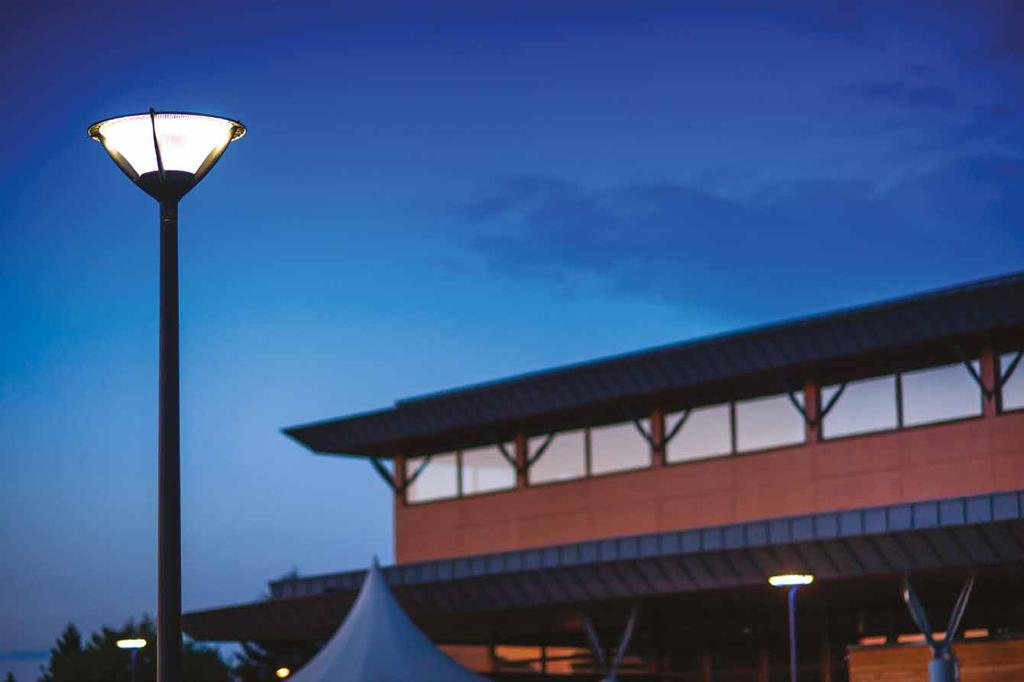

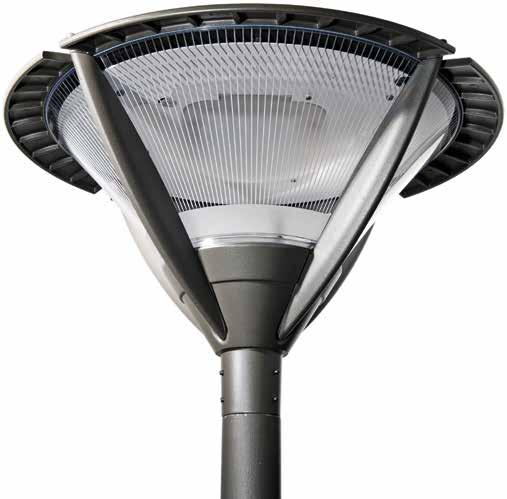

34 Alura LED LED Alura LED yhdistää tehokkuuden, ulkonäön ja valaistuksen mukavuuden. Ajaton ulkoasu ja korkea valotekninen toiminnallisuus takaavat erinomaisen sopivuuden kaupunkien keskustoihin, puistoihin, kävelyteille ja parkkipaikoille. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Kevyt ja tehokas, klassisen tyylikäs. 32 Pidätämme oikeudet muutoksiin.

35 IP66 2x1,5mm² IK10 Rakenne > > Runko, hattu ja koristerivat pulverimaalattua painevalettua alumiinia > > Kupu uritettua UV-suojattua polykarbonaattia > > Väri: Akzo 900 grey Valotekniset tiedot > > Symmetriset ja epäsymmetriset valonjaot > > LED-valonlähde vaihdettavissa > > Värintoistoindeksi CRI>70 (4000 K), CRI>80 (3000 K) > > Hajavalontuotto < 4,0 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylvääseen > > Kiinnitys kuudella M8 ruuvilla, ruuvit ruostumatonta terästä > > 5 metrin liitosjohto 2x1,5 mm SY (SYMM) 5102AS (ASYM) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Alura LED 4000 K ALURAL ALURAL 24LED 28W 4000K SYMM LED 12, ,132 m lm ALURAL ALURAL 24LED 28W 4000K ASYM LED 12, ,132 m lm ALURAL ALURAL 32LED 51W 4000K SYMM LED 12, ,132 m lm ALURAL ALURAL 32LED 51W 4000K ASYM LED 12, ,132 m lm Alura LED 3000 K ALURAL ALURAL 24LED 28W 3000K SYMM LED 12, ,132 m lm ALURAL ALURAL 24LED 28W 3000K ASYM LED 12, ,132 m lm ALURAL ALURAL 32LED 51W 3000K SYMM LED 12, ,132 m lm ALURAL ALURAL 32LED 51W 3000K ASYM LED 12, ,132 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 33

36 Kio LED LED Eleganssia, mukavuutta, tunnelmaa ja tehokkuutta. Kio LED on tätä kaikkea sulautuen mutkattomasti kaupunkialueiden puistojen, puutarhojen ja asuinalueiden valaisijaksi. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Elegantti ja näyttävä, urbaani kokonaisuus. 34 Pidätämme oikeudet muutoksiin.

37 IP66 2x1,5mm² IK09 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kupu UV-suojattua polykarbonaattia > > Väri: Akzo 900 Grey Valotekniset tiedot > > Symmetriset ja epäsymmetriset valonjaot > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto < 3,9 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylvääseen > > Kiristys kuudella ruuvilla, ruuvit ruostumatonta terästä > > 5 metrin liitosjohto 2x1,5mm SY (SYMM) 5102AS (ASYM) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Kio LED 4000 K KIOL KIOL00 24LED 27W 4000K SYMM LED 8, ,08 m lm KIOL KIOL00 24LED 27W 4000K ASYM LED 8, ,08 m lm KIOL KIOL00 24LED 38W 4000K SYMM LED 8, ,08 m lm KIOL KIOL00 24LED 38W 4000K ASYM LED 8, ,08 m lm KIOL KIOL00 32LED 73W 4000K SYMM LED 8, ,08 m lm KIOL KIOL00 32LED 73W 4000K ASYM LED 8, ,08 m lm Kio LED 3000 K KIOL KIOL00 24LED 27W 3000K SYMM LED 8, ,08 m lm KIOL KIOL00 24LED 27W 3000K ASYM LED 8, ,08 m lm KIOL KIOL00 24LED 38W 3000K SYMM LED 8, ,08 m lm KIOL KIOL00 24LED 38W 3000K ASYM LED 8, ,08 m lm KIOL KIOL00 32LED 73W 3000K SYMM LED 8, ,08 m lm KIOL KIOL00 32LED 73W 3000K ASYM LED 8, ,08 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 35

38 Perla LED Perla on esteettisen suunnittelun riemuvoitto. Eleganttia tyylikkyyttä, mutta ennen kaikkea ledille suunniteltu älykäs valaistusratkaisu. Perla on ledille tehty, täydellisen kaunis ja tehokas. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Täydellisen kaunis ja tehokas! 36 Pidätämme oikeudet muutoksiin.

39 IP44/66 4x1,5mm² IK09 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kupu ruiskutettua UV-suojattua polykarbonaattia > > Väri: Akzo 900 grey > > IP-luokka: liitäntälaitekotelo IP44 > > IP-luokka: LED-osat IP66 Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Valotekniset tiedot > > Kaksi eri valonjakoa > > Teho 73W, valovirrat 6600 lm (4000 K), 5800 lm (3000 K) > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto < 1.3 % > > Tehokerroin > 0,9 > > Käyttöympäristön lämpötila -40 C C > > LED-moduulin elinikä h T a =25 C (L80B10) > > 10kV ylijännitesuoja + sulake > > DALI+CLO Asennus > > Asennus ø 76 mm pylvään sisään 250 mm. Pylväässä oltava latvaruuvit > > Liitäntälaitteen sijoitus pylvääseen > > 6 metrin liitosjohto 4x1,5 mm AS (ASYM) 6075SY (SYMM) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Perla 4000 K PERLA PERLA0 64LED 73W 4000K ASYM LED 8, , lm PERLA PERLA0 64LED 73W 4000K SYMM LED 8, , lm Perla 3000 K PERLA PERLA0 64LED 73W 3000K ASYM LED 8, , lm PERLA PERLA0 64LED 73W 3000K SYMM LED 8, , lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 37

40 Pilzeo LED Pilzeo on elegantti ja moderni pylväsvalaisin, jonka perinteinen, mutta tyylikäs muoto soveltuu kaikkiin energiatehokasta LEDtekniikkaa vaativiin kohteisiin. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Modernin erilainen puistovalaisin optisilla vaihtoehdoilla. 38 Pidätämme oikeudet muutoksiin.

41 IP66 2x1,5mm² IK08 Rakenne > > Hattu ja runko pulverimaalattua painevalettua alumiinia > > Kupu UV-suojattua polykarbonaattia > > Väri: Akzo 900 grey Valotekniset tiedot > > Symmetrinen ja epäsymmetrinen valonjako > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto 0 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylväseen > > Kiinnitys kahdella ruuvilla, ruuvit ruostumatonta terästä > > 5 metrin liitosjohto 2x1,5 mm SY (SYMM) 5102AS (ASYM) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Pilzeo 4000 K PILZEO PILZEO 12LED 20W 4000K ASYM LED ,074 m lm PILZEO PILZEO 24LED 39W 4000K SYMM LED ,074 m lm PILZEO PILZEO 24LED 39W 4000K ASYM LED ,074 m lm Pilzeo 3000 K PILZEO PILZEO 12LED 20W 3000K ASYM LED ,074 m lm PILZEO PILZEO 24LED 39W 3000K SYMM LED ,074 m lm PILZEO PILZEO 24LED 39W 3000K ASYM LED ,074 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 39

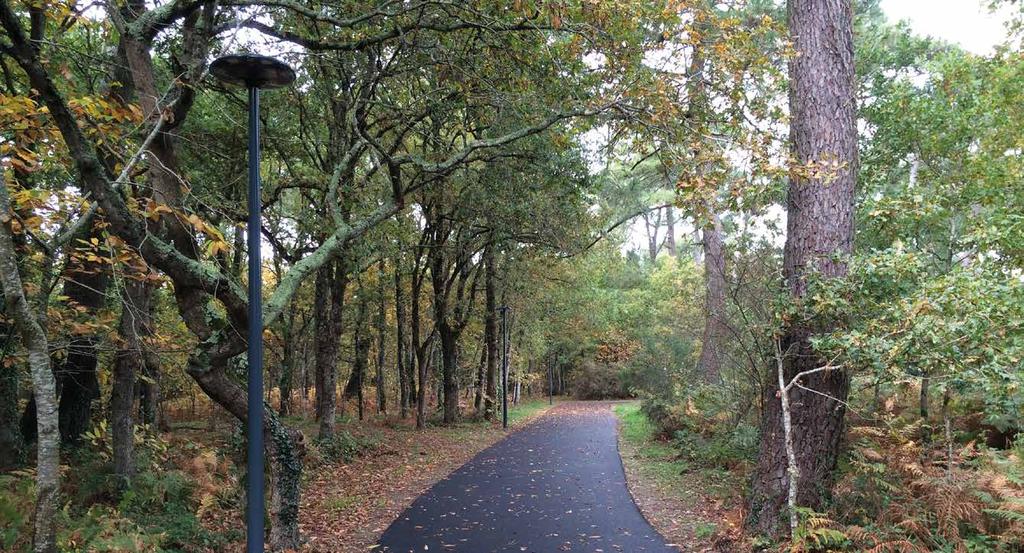

42 Kazu LED Kazu on loistava esimerkki mukautuvuudesta ja joustavuudesta. Sen minimalistinen ja moderni ulkoasu on suunniteltu kompaktin LED-valonlähteen ympärille. Kazu sulautuu ympäristöönsä tarjoten kestävän valaistusratkaisun, joka vähentää merkittävästi energiankulutusta ja parantaen pyöräilijöiden ja jalankulkijoiden valaistusmukavuutta. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Valaistusmukavuutta kulkuteille, Kazu muuntuu moneen paikkaan. 40 Pidätämme oikeudet muutoksiin.

43 IP66 2x1,5mm² IK09 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kupu UV-suojattua polykarbonaattia > > Väri: RAL 7038 Valotekniset tiedot > > Symmetrinen ja epäsymmetrinen valonjako > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Tehokerroin > 0,9 > > Hajavalon tuotto < 1,0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L80B10); 700mA & 1000mA (L70B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylvääseen > > Kiinnitys kuudella ruuvilla, ruuvit ruostumatonta terästä > > 5 metrin liitosjohto 2x1,5 mm SY (SYMM) 5102AS (ASYM) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Valovirta Kazu 4000 K KAZU KAZU00 12LED 21W 4000K ASYM LED 8, lm KAZU KAZU00 24LED 40W 4000K SYMM LED 8, lm KAZU KAZU00 24LED 40W 4000K ASYM LED 8, lm KAZU KAZU00 24LED 82W 4000K SYMM LED 8, lm KAZU KAZU00 24LED 82W 4000K ASYM LED 8, lm Kazu 3000 K KAZU KAZU00 12LED 21W 3000K ASYM LED 8, lm KAZU KAZU00 24LED 40W 3000K SYMM LED 8, lm KAZU KAZU00 24LED 40W 3000K ASYM LED 8, lm KAZU KAZU00 24LED 82W 3000K SYMM LED 8, lm KAZU KAZU00 24LED 82W 3000K ASYM LED 8, lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 41

44 Zela LED Zelan tunnistaa sen erottuvan matalasta, kartiomaisesta kuvusta, jonka mahdollistaa uusi LED-teknologia. Zela tarjoaa kustannustehokkaan ja tunnelmallisen valaistusratkaisun. Zela luo miellyttävää valoa, joka mahdollistaa sen käytön arkkitehtonisissa tiloissa. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Tyylitelty ja erottuva ulkomuoto. 42 Pidätämme oikeudet muutoksiin.

45 IP66 2x1,5mm² IK10 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Hattu polyamidia > > Kupu polykarbonaattia > > Väri: Akzo 900 grey Valotekniset tiedot > > Epäsuora valontuotto > > LED-valonlähde vaihdettavissa > > Symmetrinen valonjako > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto < 6,4 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 700mA & 500mA (L80B10) > > Käyttöympäristön lämpötila -30 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylvääseen > > 5 metrin liitosjohto 2x1,5 mm SY (SYMM) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Zela 4000 K ZELA ZELA00 16LED 38W 4000K SYMM LED 4, ,054 m lm ZELA ZELA00 24LED 41W 4000K SYMM LED 4, ,054 m lm Zela 3000 K ZELA ZELA00 16LED 38W 3000K SYMM LED 4, ,054 m lm ZELA ZELA00 24LED 41W 3000K SYMM LED 4, ,054 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 43

46 Albany LED LED Albany LED on monipuolinen klassikko, joka on nyt saatavilla LED-versiona. Viktoriaanisen ajan klassinen muotoilu yhdistettynä moderniin LED-tekniikkaan mahdollistaa klassisen valaistuksen kaupunkien eri alueille. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Modernia tekniikkaa klassisessa rungossa. 44 Pidätämme oikeudet muutoksiin.

47 IP66/65 2x1,5mm² IK08 Rakenne > > Runko pulverimaalattua, valettua alumiinia > > Kupu UV-suojattua polykarbonaattia > > Väri: Akzo 900 grey Valotekniset tiedot > > Symmetrinen ja epäsymmetrinen valonjako > > LED-valonlähde vaihdettavissa > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto < 4 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 10kV Asennus > > Varustettuna 1 ulkokierteellä ja vastamutterilla > > Työkaluvapaa pääsy sähköisiin osiin > > Valaisimen saranaratkaisu kehitetty helpottamaan huoltotöitä > > Pylväsasenteiset ja vaakavaijeriasennukseen soveltuvat versiot myös saatavilla > > Erikoispylväät ja -kiinnikeet saatavilla eri asennustapoja varten > > Liitosjohto 5 m 2x1,5 mm 2 Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5068SY (SYMM) 5102AS (ASYM) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Albany Midi 4000 K ALBALD ALBALD 16LED 26W 4000K 5068 LED 8, ,286 m lm ALBALD ALBALD 16LED 26W 4000K 5102 LED 8, ,286 m lm ALBALD ALBALD 24LED 39W 4000K 5068 LED 8, ,286 m lm ALBALD ALBALD 24LED 39W 4000K 5102 LED 8, ,286 m lm ALBALD ALBALD 48LED 53W 4000K 5068 LED 8, ,286 m lm ALBALD ALBALD 48LED 53W 4000K 5102 LED 8, ,286 m lm ALBALD ALBALD 48LED 75W 4000K 5068 LED 8, ,286 m lm ALBALD ALBALD 48LED 75W 4000K 5102 LED 8, ,286 m lm Albany Midi 3000 K ALBALD ALBALD 16LED 26W 3000K 5068 LED 8, ,286 m lm ALBALD ALBALD 16LED 26W 3000K 5102 LED 8, ,286 m lm ALBALD ALBALD 24LED 39W 3000K 5068 LED 8, ,286 m lm ALBALD ALBALD 24LED 39W 3000K 5102 LED 8, ,286 m lm ALBALD ALBALD 48LED 53W 3000K 5068 LED 8, ,286 m lm ALBALD ALBALD 48LED 53W 3000K 5102 LED 8, ,286 m lm ALBALD ALBALD 48LED 75W 3000K 5068 LED 8, ,286 m lm ALBALD ALBALD 48LED 75W 3000K 5102 LED 8, ,286 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 45

48 Citrine LED Citrine-pollari luotiin, kun haluttiin yhdistää tehokas kulkuväylävalaisin ja miellyttävä ympäristö. Citrine on kestävä, tehokas ja erittäin mukautuva kaikkialle kaupunkiympäristöön. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Varma ja kestävä urbaani tehopakkaus. 46 Pidätämme oikeudet muutoksiin.

49 IP66 2x1,5mm² IK10 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kupu UV-suojattua polykarbonaattia, satiini (SYMM), kirkas (ASYM) > > Väri: Akzo 900 grey Valotekniset tiedot > > Symmetrinen ja epäsymmetrinen valonjako > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Ottotehot: 6W ja 9W > > Valovirrat lm, riippuen valonjaosta > > Tehokerroin >0,90 > > LED-moduulin elinikä h T a =25 C: 250mA: (L90B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 4kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Laippa-asennus, M12 pultein. Pultit eivät sisälly toimitukseen > > Muita asennustarvikkeita tilauksesta 2289AS (ASYM) 2289SY (SYMM) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Valovirta Citrine 4000 K CITRID CITRID 10LED 6W 4000K ASYM LED 4, lm CITRID CITRID 20LED 9W 4000K SYMM LED 4, lm Citrine 3000 K CITRID CITRID 10LED 6W 3000K ASYM LED 4, lm CITRID CITRID 20LED 9W 3000K SYMM LED 4, lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 47

50

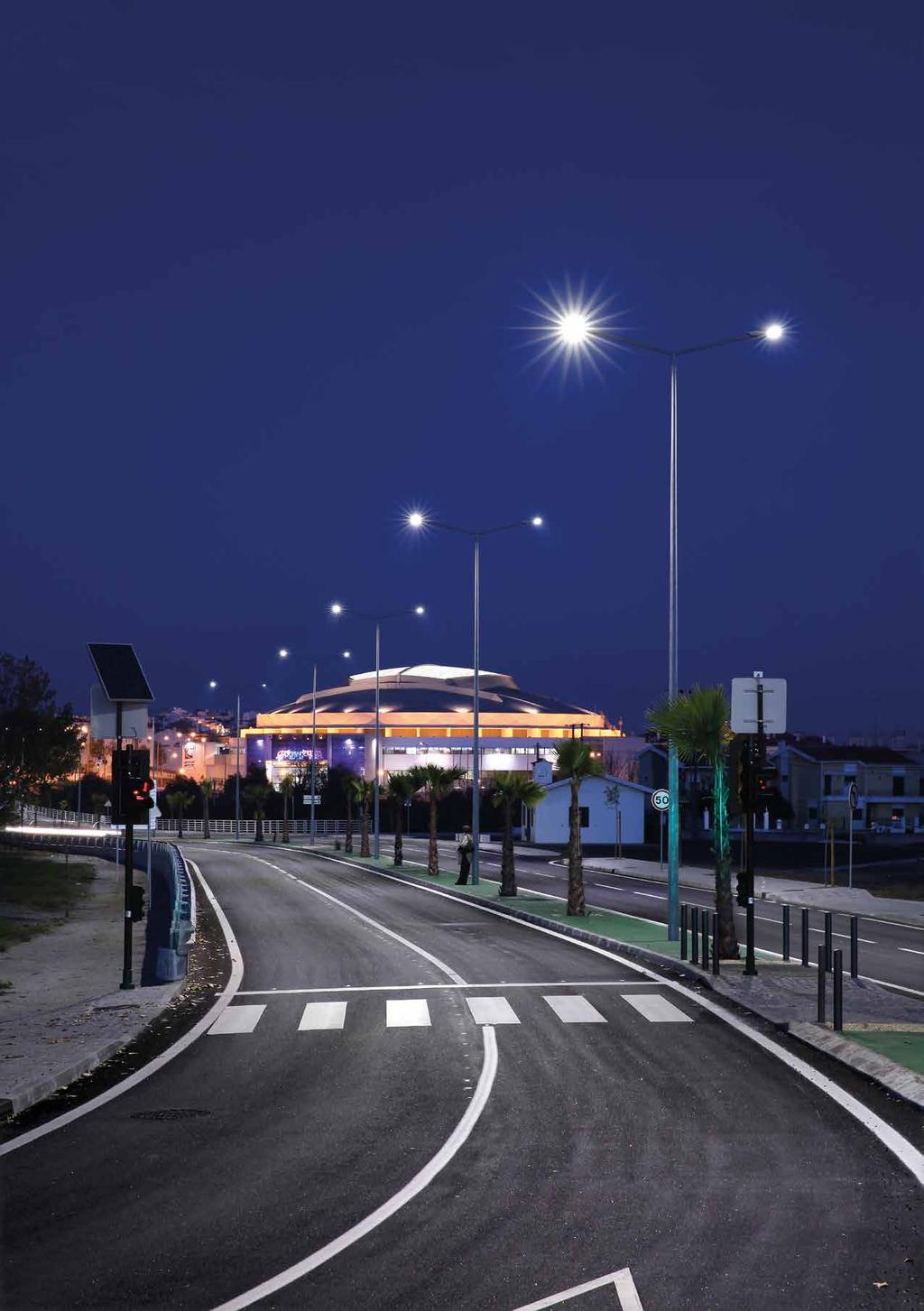

51 Tie- ja katuvalaisimet

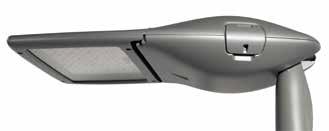

52 Ampera LED Ampera Midi Ampera-tuoteperhe asettaa uuden tason LED-tie- ja katuvalaistukselle, kun puhutaan tehokkaasta ja monipuolisesta tuotevalikoimasta ja takaisinmaksuajasta. Pitkä käyttöikä ja vähäinen huoltotarve auttavat minimoimaan käytönaikaiset kustannukset ja kokonaisinvestoinnin. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Ampera on tievalaistuksen uusi, moderni standardi. 50 Pidätämme oikeudet muutoksiin.

53 IP66 4x1,5mm² IK09 Ampera Mini Ampera Midi Ampera Maxi Rakenne > > Runko painevalettua alumiinia, polyesteripulverimaalattu > > Rungon avaus ilman työkaluja avaamalla salvat valaisimen sivuista ja kääntämällä moduuliosaa alaspäin > > Varustettu huoltokytkimellä > > Kirkas karkaistu tasolasi > > Linssioptiikka > > Väri: Akzo 900 grey Valotekniset tiedot > > Useita vaihtoehtoisia optiikoita kapeista teistä leveisiin moottoriteihin ja isoihin alueisiin > > Ottotehot: W > > Valovirrat: lm > > Värintoistoindeksi CRI >70 > > Hajavalon tuotto 0 % > > Tehokerroin >0,9 > > Käyttöympäristön lämpötila -40 C C > > LED-moduulin elinikä h T a =25 C: 350mA&500mA (L90B10); 700mA (L80B10); 1000mA (L70B10) > > Ylijännitesuoja 10kV > > DALI + CLO Asennus > > Käännettävä asennussovite ø mm > > Kiristys kahdella ruuvilla, ruuvit ruostumatonta terästä > > Valaisinta voidaan kallistaa 5 välein pylvään latvaan asennettuna ja varteen asennettuna 0-15 > > Valaisimen avaus ilman työkaluja Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102AS (Medium) 5117AS (Wide) 5136AS (Narrow) 5137AS (Medium) 5147AS (Medium) 5162AS (Narrow) Katso tarkemmat tuotetiedot netistä: 12/02/18 51

54 5163AS (Medium) 5164AS (Medium) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Ampera Mini AMPERM AMPERM 16LED 20W 4000K 5102 LED 8, ,087 m lm AMPERM AMPERM 16LED 20W 4000K 5117 LED 8, ,087 m lm AMPERM AMPERM 16LED 20W 4000K 5136 LED 8, ,087 m lm AMPERM AMPERM 16LED 20W 4000K 5137 LED 8, ,087 m lm AMPERM AMPERM 24LED 38W 4000K 5102 LED 8, ,087 m lm AMPERM AMPERM 24LED 38W 4000K 5117 LED 8, ,087 m lm AMPERM AMPERM 24LED 38W 4000K 5136 LED 8, ,087 m lm AMPERM AMPERM 24LED 38W 4000K 5137 LED 8, ,087 m lm AMPERM AMPERM 24LED 53W 4000K 5147 LED 8, ,087 m lm AMPERM AMPERM 24LED 53W 4000K 5162 LED 8, ,087 m lm AMPERM AMPERM 24LED 53W 4000K 5163 LED 8, ,087 m lm AMPERM AMPERM 24LED 53W 4000K 5164 LED 8, ,087 m lm AMPERM AMPERM 24LED 76W 4000K 5147 LED 8, ,087 m lm AMPERM AMPERM 24LED 76W 4000K 5162 LED 8, ,087 m lm AMPERM AMPERM 24LED 76W 4000K 5163 LED 8, ,087 m lm AMPERM AMPERM 24LED 76W 4000K 5164 LED 8, ,087 m lm Ampera Midi AMPERD AMPERD 32LED 51W 4000K 5102 LED 12, ,115 m lm AMPERD AMPERD 32LED 51W 4000K 5117 LED 12, ,115 m lm AMPERD AMPERD 32LED 51W 4000K 5136 LED 12, ,115 m lm AMPERD AMPERD 32LED 51W 4000K 5137 LED 12, ,115 m lm AMPERD AMPERD 48LED 75W 4000K 5102 LED 12, ,115 m lm AMPERD AMPERD 48LED 75W 4000K 5117 LED 12, ,115 m lm AMPERD AMPERD 48LED 75W 4000K 5136 LED 12, ,115 m lm AMPERD AMPERD 48LED 75W 4000K 5137 LED 12, ,115 m lm AMPERD AMPERD 64LED 99W 4000K 5102 LED 12, ,115 m lm AMPERD AMPERD 64LED 99W 4000K 5117 LED 12, ,115 m lm AMPERD AMPERD 64LED 99W 4000K 5136 LED 12, ,115 m lm AMPERD AMPERD 64LED 99W 4000K 5137 LED 12, ,115 m lm AMPERD AMPERD 64LED 139W 4000K 5102 LED 12, ,115 m lm AMPERD AMPERD 64LED 139W 4000K 5117 LED 12, ,115 m lm AMPERD AMPERD 64LED 139W 4000K 5136 LED 12, ,115 m lm AMPERD AMPERD 64LED 139W 4000K 5137 LED 12, ,115 m lm 52 Pidätämme oikeudet muutoksiin.

55 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Ampera Maxi AMPERX AMPERX 112LED 124W 4000K 5102 LED 18, ,176 m lm AMPERX AMPERX 112LED 124W 4000K 5117 LED 18, ,176 m lm AMPERX AMPERX 112LED 124W 4000K 5136 LED 18, ,176 m lm AMPERX AMPERX 112LED 124W 4000K 5137 LED 18, ,176 m lm AMPERX AMPERX 128LED 198W 4000K 5102 LED 18, ,176 m lm AMPERX AMPERX 128LED 198W 4000K 5117 LED 18, ,176 m lm AMPERX AMPERX 128LED 198W 4000K 5136 LED 18, ,176 m lm AMPERX AMPERX 128LED 198W 4000K 5137 LED 18, ,176 m lm AMPERX AMPERX 128LED 279W 4000K 5102 LED 18, ,176 m lm AMPERX AMPERX 128LED 279W 4000K 5117 LED 18, ,176 m lm AMPERX AMPERX 128LED 279W 4000K 5136 LED 18, ,176 m lm AMPERX AMPERX 128LED 279W 4000K 5137 LED 18, ,176 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Energiatehokas valaisin, kestävässä rungossa monipuolisilla vaihtoehdoilla. Paljon valopaketteja ja optiikoita. Pidätämme oikeudet muutoksiin. 53

56 Dexo LED Moderni ja energiatehokas LEDratkaisu keskitie katuvalaistukseen. Dexo on viimeisimmän LED-teknologian mukainen valaisin, joka tarjoaa kaupungeille kustannustehokkaan vaihtoehdon. Selkeä ja elegantti ulkoasu yhdistettynä moderniin tekniikkaan lisää turvallisuutta ja mukavuutta luoden erityislaatuisen tunnelman. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Dexo sulautuu tyylikkäästi kaupunkikuvaan. 54 Pidätämme oikeudet muutoksiin.

57 IP66 2x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: Akzo 900 grey Valotekniset tiedot > > Leveä ja keskileveä valonjako > > Ottotehot: 55W-99W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10) > > Käyttöympäristön lämpötila -30 C C > > Ylijännitesuoja 10kV > > CLO Asennus > > Vaijeriripustus poikittais- tai pitkittäissuuntaan. Kaksipisteripustin max. 12 mm vaijerille. > > Ripustin ruostumatonta terästä > > Käännettävissä vaakaan max. 90, kallistus max. 15. > > Työkaluvapaa pääsy huoltotöitä varten Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102SY (Medium) 5103SY (Wide) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Valovirta Dexo DEXO DEXO01 48LED 55W 4000K 5102 LED lm DEXO DEXO01 48LED 55W 4000K 5103 LED lm DEXO DEXO01 64LED 72W 4000K 5102 LED lm DEXO DEXO01 64LED 72W 4000K 5103 LED lm DEXO DEXO01 64LED 99W 4000K 5102 LED lm DEXO DEXO01 64LED 99W 4000K 5103 LED lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 55

58 Hestia LED LED Elegantti LED-ratkaisu viimeisimmän teknologian ehdoilla. Hestia LED on suunniteltu sujuvaksi, kevyeksi ja elegantiksi LED-valaisimeksi. Hestia LED tarjoaa taloudellisen valaistusratkaisun joka perustuu huippuunsa hiottuun LED-tekniikkaan. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Sujuva, moderni ja monipuolinen ratkaisu. 56 Pidätämme oikeudet muutoksiin.

59 IP65 4x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: Akzo 900 grey Valotekniset tiedot > > Ottotehot: 18W-70W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI+CLO Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 34 mm varteen varren pituus 85 mm. Kiinnitys kahdella ruuvilla > > Työkaluvapaa pääsy liitäntälaitteelle > > Integroitu sarana helpottaa huoltotöitä paikan päällä 5102AS (Medium) 5117AS (Wide) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Hestia Mini LED HESTLM HESTLM 16LED 18W 4000K 5102 LED 7, ,067 m lm HESTLM HESTLM 16LED 18W 4000K 5117 LED 7, ,067 m lm HESTLM HESTLM 24LED 28W 4000K 5102 LED 7, ,067 m lm HESTLM HESTLM 24LED 28W 4000K 5117 LED 7, ,067 m lm HESTLM HESTLM 32LED 36W 4000K 5102 LED 7, ,067 m lm HESTLM HESTLM 32LED 36W 4000K 5117 LED 7, ,067 m lm Hestia Midi LED HESTLD HESTLD 48LED 53W 4000K 5102 LED 9, ,075 m lm HESTLD HESTLD 48LED 53W 4000K 5117 LED 9, ,075 m lm HESTLD HESTLD 64LED 70W 4000K 5102 LED 9, ,075 m lm HESTLD HESTLD 64LED 70W 4000K 5117 LED 9, ,075 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 57

60 Teceo LED Teceo-perhe tarjoaa optimoitua valoteknistä tehokkuutta pienillä elikaarikustannuksilla. Se tarjoaa kaupungeille erinomaisen työ kalun parantaa valaistustasoja, luoda säästöjä ja pienentää ympäristön rasitusta. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Monipuolinen ja energiatehokas valaisin pitkällä elinkaarella. 58 Pidätämme oikeudet muutoksiin.

61 IP66 4x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: Akzo 150 Light grey Valotekniset tiedot > > Saatavilla laaja valikoima eri valonjakoja > > Ottotehot: 20W-279W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA & 700mA (L90B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI+CLO Asennus > > Käännettävä asennussovite ø mm > > Kiinnitys kahdella ruuvilla, ruuvit ruostumatonta terästä > > Valaisimen kallistus 5 välein Pylväsasennus Varsiasennus Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102AS (Medium) 5117AS (Wide) 5136AS (Narrow) 5137AS (Medium) Katso tarkemmat tuotetiedot netistä: 12/02/18 59

62 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Teceo TECEO TECEO1 16LED 20W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 16LED 20W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 16LED 20W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 16LED 20W 4000K 5137 LED 10, ,06 m lm TECEO TECEO1 24LED 38W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 24LED 38W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 24LED 38W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 24LED 38W 4000K 5137 LED 10, ,06 m lm TECEO TECEO1 32LED 51W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 32LED 51W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 32LED 51W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 32LED 51W 4000K 5137 LED 10, ,06 m lm TECEO TECEO1 48LED 75W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 48LED 75W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 48LED 75W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 48LED 75W 4000K 5137 LED 10, ,06 m lm TECEO TECEO1 48LED 107W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 48LED 107W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 48LED 107W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 48LED 107W 4000K 5137 LED 10, ,06 m lm Teceo TECEO TECEO2 64LED 99W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 64LED 99W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 64LED 99W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 64LED 99W 4000K 5137 LED 18, ,080 m lm TECEO TECEO2 88LED 134W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 88LED 134W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 88LED 134W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 88LED 134W 4000K 5137 LED 18, ,080 m lm TECEO TECEO2 104LED 163W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 104LED 163W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 104LED 163W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 104LED 163W 4000K 5137 LED 18, ,080 m lm TECEO TECEO2 128LED 198W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 128LED 198W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 128LED 198W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 128LED 198W 4000K 5137 LED 18, ,080 m lm TECEO TECEO2 128LED 279W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 128LED 279W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 128LED 279W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 128LED 279W 4000K 5137 LED 18, ,080 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. 60 Pidätämme oikeudet muutoksiin.

63 Teceon monipuolinen ja laadukas vaihtoehtovalikoima antaa erinomaiset lähtökohdat suunnitella kohteen mukaista katuvalaistusta. Pidätämme oikeudet muutoksiin. 61

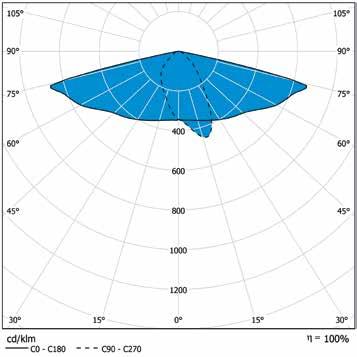

64 Voltana LED Voltana 5 Voltana perustuu testattuun Lenso- Flex2 linssioptiikkaan, joka takaa kestävän ja pitkäikäisen valaistusratkaisun vähentäen merkittävästi energian kulutusta ja parantaen valaistustasoja. Voltanaan on saatavilla useita valonjakoja ja energiatehokkaita ohjausvaihtoehtoja, joiden avulla teet tie- ja katuvalaistusta erittäin alhaisilla kokonaiskustannuksilla. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Monipuolinen tie- ja katuvalaisin pieniin tai isoihin ympyröihin. 62 Pidätämme oikeudet muutoksiin.

65 IP66 4x1,5mm² IK08 Voltana 0 Voltana 2 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: RAL 7038 Valotekniset tiedot > > Laaja valikoima eri valonjakoja > > Ottotehot: W > > Valovirrat: lm > > Värintoistoindeksi CRI > K, Tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L95B10); 700mA (L90B10); 1000mA (L70B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI Asennus > > Käännettävä asennussovite ø mm > > Valaisimen kallistus 5,0 välein Voltana 0-4 Pylväsasennus Varsiasennus > > Voltana 5 varsiasennus ø mm. Voltana 5 kallistus 5,0 välein > > Kiristys kahdella ruuvilla, ruuvit ruostumatonta terästä > > Suora pääsy liitäntälaitteelle Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102AS (Medium) 5117AS (Wide) 5136AS (Narrow) 5137AS (Medium) 5205AS (Medium) Katso tarkemmat tuotetiedot netistä: 12/02/18 63

66 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Voltana VOLTA VOLTA0 6LED 22W 4000K 5205 LED 2, ,012 m lm VOLTA VOLTA0 8LED 20W 4000K 5137 LED 2, ,012 m lm VOLTA VOLTA0 8LED 29W 4000K 5137 LED 2, ,012 m lm Voltana VOLTA VOLTA2 16LED 39W 4000K 5102 LED ,019 m lm VOLTA VOLTA2 16LED 39W 4000K 5117 LED ,019 m lm VOLTA VOLTA2 16LED 39W 4000K 5136 LED ,019 m lm VOLTA VOLTA2 16LED 39W 4000K 5137 LED ,019 m lm Voltana VOLTA VOLTA3 24LED 55W 4000K 5102 LED ,021 m lm VOLTA VOLTA3 24LED 55W 4000K 5117 LED ,021 m lm VOLTA VOLTA3 24LED 55W 4000K 5136 LED ,021 m lm VOLTA VOLTA3 24LED 55W 4000K 5137 LED ,021 m lm Voltana VOLTA VOLTA4 32LED 75W 4000K 5102 LED ,032 m lm VOLTA VOLTA4 32LED 75W 4000K 5117 LED ,032 m lm VOLTA VOLTA4 32LED 75W 4000K 5136 LED ,032 m lm VOLTA VOLTA4 32LED 75W 4000K 5137 LED ,032 m lm Voltana VOLTA VOLTA5 64LED 102W 4000K 5102 LED ,040 m lm VOLTA VOLTA5 64LED 102W 4000K 5117 LED ,040 m lm VOLTA VOLTA5 64LED 102W 4000K 5136 LED ,040 m lm VOLTA VOLTA5 64LED 102W 4000K 5137 LED ,040 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. 64 Pidätämme oikeudet muutoksiin.

67 Tasainen ja häikäisemätön katuvalaistus on yhdistelmä huippuluokan valaistussuunnittelua ja siihen sopivaa optiikkaa. Pidätämme oikeudet muutoksiin. 65

68 Axia 2 LED Axia 2 on energiatehokas ja innovatiivinen LED-valaisin, jonka design on huippuluokkaa. Axia tarjoaa kaikki modernin LED-valaisimen ominaisuudet ilman korkeaa kustannustasoa. Axia 2.1 BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Todellinen tiennäyttäjä ja monikäyttöinen tehopakkaus. 66 Pidätämme oikeudet muutoksiin.

69 IP66 4x1,5mm² IK08 Axia 2.2 Rakenne > > Runko pulverimaalattua painevalettua alumiinia, kupu polykarbonaattia > > Rungossa tuuletusrivat lämmönhallintaa varten > > Väri: Akzo 900 grey Valotekniset tiedot > > Laaja valikoima eri valonjakoja > > Ottotehot: W > > Valovirrat: lm > > Värilämpötila 4000 K, värintoistoindeksi CRI>70 > > Hajavalontuotto 0 % > > Tehokerroin >0,85 > > Käyttöympäristön lämpötila -40 C C (Akzia 2.2: -40 C C) > > LED-moduulin elinikä h T a =25 C: (L90B10) > > Ylijännitesuoja 10kV > > DALI+CLO Asennus > > Asennus ø mm pylvääseen tai ø mm varteen > > Valaisimen kallistus 2,5 välein Pylväsasennus Varsiasennus > > Valaisin avattavissa alapuolelta kahdella ruuvilla, ruuvit ruostumatonta terästä Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5165AS (Narrow) 5178AS (Medium) 5179AS (Wide) Katso tarkemmat tuotetiedot netistä: 12/02/18 67

70 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Axia AXG2S AXG2S1 8LED 19W 4000K 5165 LED 7, ,054 m lm AXG2S AXG2S1 8LED 19W 4000K 5178 LED 7, ,054 m lm AXG2S AXG2S1 8LED 19W 4000K 5179 LED 7, ,054 m lm AXG2S AXG2S1 16LED 32W 4000K 5165 LED 7, ,054 m lm AXG2S AXG2S1 16LED 32W 4000K 5178 LED 7, ,054 m lm AXG2S AXG2S1 16LED 32W 4000K 5179 LED 7, ,054 m lm AXG2S AXG2S1 24LED 48W 4000K 5165 LED 7, ,054 m lm AXG2S AXG2S1 24LED 48W 4000K 5178 LED 7, ,054 m lm AXG2S AXG2S1 24LED 48W 4000K 5179 LED 7, ,054 m lm Axia AXG2S AXG2S2 40LED 60W 4000K 5165 LED 10, ,071 m lm AXG2S AXG2S2 40LED 60W 4000K 5178 LED 10, ,071 m lm AXG2S AXG2S2 40LED 60W 4000K 5179 LED 10, ,071 m lm AXG2S AXG2S2 48LED 87W 4000K 5165 LED 10, ,071 m lm AXG2S AXG2S2 48LED 87W 4000K 5178 LED 10, ,071 m lm AXG2S AXG2S2 48LED 87W 4000K 5179 LED 10, ,071 m lm AXG2S AXG2S2 48LED 120W 4000K 5165 LED 10, ,071 m lm AXG2S AXG2S2 48LED 120W 4000K 5178 LED 10, ,071 m lm AXG2S AXG2S2 48LED 120W 4000K 5179 LED 10, ,071 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. 68 Pidätämme oikeudet muutoksiin.

71 Axia 2 on monikäyttövalaisimien uusin tulokas. Tiet, kadut ja vaikka parkkialueet hyötyvät Axian energiatehokkaasta valovirrasta ja laajasta valikoimasta. Pidätämme oikeudet muutoksiin. 69

72 Citea NG LED Citean uusi sukupolvi on suunniteltu viimeisimmän LED-teknologian ja optiikan ehdoilla. Huippuunsa hiotun mekaniikkasuunnittelun avulla, on pystytty erottamaan LED-moduuli ja liitäntälaitteen asennuskotelo toisistaan. Näin saavutetaan optimaalinen lämpötilanhallinta. Uusi muotoilu takaa LED-moduulille pitkän elinkaaren ja huippuominaisuudet. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Pitkä elinkaari ja huippuominaisuudet. 70 Pidätämme oikeudet muutoksiin.

73 IP66 2x1,5mm² IK10 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Kaksi eri runkokokoa Mini ja Midi > > Väri: Akzo 900 grey Valotekniset tiedot > > Leveä, keskileveä ja kapea valonjako > > Ottotehot: 19W-153W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI+CLO Asennus > > Asennus varteen ø 60 mm > > Erikoispylväät ja -kiinnikeet saatavilla eri asennustapoja varten > > Helppo pääsy liitäntälaitteelle ja saranaratkaisu helpottamaan huoltotöitä Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102AS (Medium) 5117AS (Wide) 5136AS (Narrow) Katso tarkemmat tuotetiedot netistä: 12/02/18 71

74 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Citea NG Mini CITNGM CITNGM 16LED 19W 4000K 5102 LED 12, ,062 m lm CITNGM CITNGM 16LED 19W 4000K 5117 LED 12, ,062 m lm CITNGM CITNGM 16LED 19W 4000K 5136 LED 12, ,062 m lm CITNGM CITNGM 32LED 36W 4000K 5102 LED 12, ,062 m lm CITNGM CITNGM 32LED 36W 4000K 5117 LED 12, ,062 m lm CITNGM CITNGM 32LED 36W 4000K 5136 LED 12, ,062 m lm CITNGM CITNGM 48LED 53W 4000K 5102 LED 12, ,062 m lm CITNGM CITNGM 48LED 53W 4000K 5117 LED 12, ,062 m lm CITNGM CITNGM 48LED 53W 4000K 5136 LED 12, ,062 m lm CITNGM CITNGM 48LED 75W 4000K 5102 LED 12, ,062 m lm CITNGM CITNGM 48LED 75W 4000K 5117 LED 12, ,062 m lm CITNGM CITNGM 48LED 75W 4000K 5136 LED 12, ,062 m lm Citea NG Midi CITNGD CITNGD 56LED 87W 4000K 5102 LED 15, ,080 m lm CITNGD CITNGD 56LED 87W 4000K 5117 LED 15, ,080 m lm CITNGD CITNGD 56LED 87W 4000K 5136 LED 15, ,080 m lm CITNGD CITNGD 72LED 111W 4000K 5102 LED 15, ,080 m lm CITNGD CITNGD 72LED 111W 4000K 5117 LED 15, ,080 m lm CITNGD CITNGD 72LED 111W 4000K 5136 LED 15, ,080 m lm CITNGD CITNGD 96LED 153W 4000K 5102 LED 15, ,080 m lm CITNGD CITNGD 96LED 153W 4000K 5117 LED 15, ,080 m lm CITNGD CITNGD 96LED 153W 4000K 5136 LED 15, ,080 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. 72 Pidätämme oikeudet muutoksiin.

75 Citean monipuoliset valovirtapaketit ja erilaiset asunnusvaihtoehdot tuovat tasaista ja huomaamatonta valoa kävelyteille sekä tieosuuksille. Pidätämme oikeudet muutoksiin. 73

76 Nano LED LED Nano LED on loistava esimerkki valaisimen eco-designista. Nano konsepti perustuu raaka-aineiden tehokkaaseen ja mahdollisimman vähäiseen käyttöön tuotannossa, energiatehokkaaseen LED-teknologiaan, joka yhdistettynä erinomaiseen Schréder LensoFlex2 -ratkaisuun tekee yhdistelmästä yksinkertaisen ja toimivan. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Nano LED sopii kaikenlaiseen julkiseen valaistukseen, kaduilla, teillä, lähes kaikkialla. 74 Pidätämme oikeudet muutoksiin.

77 IP66 4x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Lasikupu > > Väri: Akzo 900 grey Valotekniset tiedot > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 4kV > > DALI+CLO Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 48 mm varteen. Kiinnitys kahdella ruuvilla > > Työkaluvapaa pääsy sähköisiin osiin > > Valaisimen saranaratkaisu kehitetty helpottamaan huoltotöitä 5102AS (Medium) 5136AS (Narrow) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Nano LED NANO2L NANO2L 16LED 26W 4000K 5102 LED 3, ,032 m lm NANO2L NANO2L 16LED 26W 4000K 5136 LED 3, ,032 m lm NANO2L NANO2L 24LED 38W 4000K 5102 LED 3, ,032 m lm NANO2L NANO2L 24LED 38W 4000K 5136 LED 3, ,032 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 75

78

79 Valonheittimet

80 Neos LED LED Neos LED on erittäin monipuolinen valaisin, jonka valotekniset mahdollisuudet istuttavat sen moniin projekteihin. Tie- ja katuvalaistukseen, aluevalaistukseen ja kävelyteille. Parkkialueet, kauppakeskukset ja teollisuuskohteet ovat omiaan Neosin käyttökohteiksi. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Monipuolinen ja tehokas, todellinen moniosaaja. 78 Pidätämme oikeudet muutoksiin.

81 IP66 4x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: Akzo 900 grey Valotekniset tiedot > > Epäsymmetriset 40 ja 60 valonjaot > > Ottotehot: 27W-99W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI+CLO Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Kiinnitys säädettävällä asennuskiinnikkeellä > > Säätö voidaan tehdä paikan päällä > > Työkaluvapaa pääsy huoltoa varten 5120AS (40 ) 5121AS (60 ) Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Neos 1 LED NEOSL NEOSL1 24LED 27W 4000K 5120 LED 4, ,085-0,026 m lm NEOSL NEOSL1 24LED 27W 4000K 5121 LED 4, ,085-0,026 m lm Neos 2 LED NEOSL NEOSL2 48LED 53W 4000K 5120 LED 8, ,085-0,026 m lm NEOSL NEOSL2 48LED 53W 4000K 5121 LED 8, ,085-0,026 m lm NEOSL NEOSL2 48LED 75W 4000K 5120 LED 8, ,085-0,026 m lm NEOSL NEOSL2 48LED 75W 4000K 5121 LED 8, ,085-0,026 m lm Neos 3 LED NEOSL NEOSL3 64LED 99W 4000K 5120 LED 19, ,085-0,026 m lm NEOSL NEOSL3 64LED 99W 4000K 5121 LED 19, ,085-0,026 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 12/02/18 79

82

83 Julkisivuvalaisimet

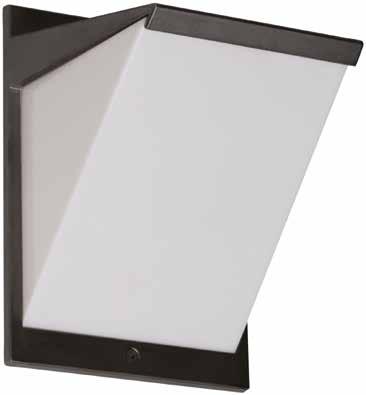

84 AVR8 LED E27 MT Moderni, selkeälinjainen, kestävä ja energiatehokas ulkovalaisin pihapiirien valaistukseen. Seinäasenteinen valaisin sopii hyvin niin kerrostalojen sisäänkäyntien kuin erilaisten teollisuushallien lähialueiden valaisuun. AVR8.114LA Loistava julkisivuvalaisin sisäänkäyntien yhteyteen ja numerovalaisimeksi. 82 Pidätämme oikeudet muutoksiin.

85 IP44 3x2,5mm² IK10 AVR8.114L Rakenne > > Kupu polykarbonaattia > > Runko alumiinivalua > > LED-malli: Teho voidaan valita asennuspaikalla muuttamalla kytkentää Ottotehot: 9W/13W/18W Valovirrat (4K): 790 lm/1080 lm/1450 lm Tehdasasetuksena: 9W/790 lm 3000 K ja 4000 K, Ra>80, tehokerroin 0,92 LED-moduulin elinikä h (L70B50), T a =25 C Asennus > > Seinäpintaan > > Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen > > Pylvääseen AVL821 ja AVL822 -kiinnikkeellä > > Ulkokulmaan AVL820-kiinnikkeellä AVR8.114LAL 350 ma 9W 790 lm 500 ma 13W 1080 lm 700 ma 18W 1450 lm Tehdasasetus Mahdollisuus muuttaa tehoa ja valovirtaa samassa valaisimessa. Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR8 LED AVR8.114L AVR8 IP44 LED 9W/840 PCO VA LED 2,4 790 lm/1080 lm/1450 lm valkoinen AVR8.114LA AVR8 IP44 LED 9W/840 PCO MH LED 2,4 790 lm/1080 lm/1450 lm mustanharmaa (RAL7021) AVR8.114LAL AVR8 IP44 LED 9W/840 PCO AL LED 2,4 790 lm/1080 lm/1450 lm alumiini AVR8.114L/3K AVR8 IP44 LED 9W/830 PCO VA LED 2,4 770 lm/1050 lm/1410 lm valkoinen AVR8.114LA/3K AVR8 IP44 LED 9W/830 PCO MH LED 2,4 770 lm/1050 lm/1410 lm mustanharmaa (RAL7021) AVR8.114LAL/3K AVR8 IP44 LED 9W/830 PCO AL LED 2,4 770 lm/1050 lm/1410 lm alumiini AVR8 valaisin E27-kannalla AVR8 AVR8 IP44 TC-TSE/E27 PCO VA E27 2,0 valkoinen AVR8.A AVR8 IP44 TC-TSE/E27 PCO MH E27 2,0 mustanharmaa (RAL7021) AVR8.AL AVR8 IP44 TC-TSE/E27 PCO AL E27 2,0 alumiini AVR8 valaisin G12 monimetalli AVR8.035E AVR8 IP44 MT 35W/G12 PCO VA G12 2,2 valkoinen AVR8.035EA AVR8 IP44 MT 35W/G12 PCO MH G12 2,2 mustanharmaa (RAL7021) AVR8.035EAL AVR8 IP44 MT 35W/G12 PCO AL G12 2,2 alumiini AVR8 tarvikkeet AVL8 Numerokyltti AVR8 valaisimelle 0,2 valkoinen AVL8.A Numerokyltti AVR8 valaisimelle, grafiitti 0,2 grafiitti AVL8.AL Numerokyltti AVR8 valaisimelle, alumiini 0,2 alumiini AVL820 Kulmakiinnike AVR8 valkoinen 1,4 valkoinen AVL820.A Kulmakiinnike AVR8 grafiitti 1,4 grafiitti AVL821.A Tolppakiinnike AVR8 grafiitti 1,4 grafiitti AVL822.A Pylväskiinnike 2xAVR8 graf. 2,9 grafiitti AVV8 Kupu AVR8 valaisimelle 0,2 valkoinen Katso tarkemmat tuotetiedot netistä: 12/02/18 83

86 AVL8 AVL820 AVL Min 25 mm cc AVR8 valaisin AVL8 numerokyltti Ø Ø AVL820 kulmakiinnike 210 AVL821 tolppakiinnike 220 AVL822 pylväskiinnike 84 Pidätämme oikeudet muutoksiin.

87 Kaunis ja klassinen ulkomuoto sopii sisäänkäynteihin ja julkisivuihin uusissa ja vanhoissakin kohteissa. Pidätämme oikeudet muutoksiin. 85

88 Forte LED Vahva ja tyylikäs LED-ulkovalaisinsarja asunto- ja julkitilakäyttöön. FO264LM Kova ja kestävä, mutta kestää myös katseita. 86 Pidätämme oikeudet muutoksiin.

89 IP55 3x1,5mm² IK10 FO360LV Rakenne > > Runko alumiinia > > Kupu uv-suojattua polykarbonaattia > > Väri musta (M), grafiitinharmaa (GH) tai valkoinen (V) > > LED-mallit: Ottoteho 10W tai 19W, valaisimien valovirrat ks. taulukko Värilämpötila 3000 K tai 4000 K Ra > 80, tehokerroin 0,9 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Seinään tai kattoon, ketjutettava 3x2,5 mm 2 10W 19W FO264GH Snro Tyyppi Tuotenimi Teho Kanta Kg Väri Valovirta Forte LED S FO264GH FO264GH 10W/840 LED IP55 PC O 10W LED 1,8 grafiitinharmaa 606 lm FO264GH/3K FO264GH/3K 10W/830 LED IP55 PC 10W LED 1,8 grafiitinharmaa 562 lm FO264M FO264M 10W/840 LED IP55 PC O 10W LED 1,8 musta 606 lm FO264M/3K FO264M/3K 10W/830 LED IP55 PC O 10W LED 1,8 musta 562 lm FO264V FO264V 10W/840 LED IP55 PC O 10W LED 1,8 valkoinen 606 lm FO264V/3K FO264V/3K 10W/830 LED IP55 PC O 10W LED 1,8 valkoinen 562 lm Forte LED S luomella FO264LGH FO264LGH 10W/840 LED IP55 PC O 10W LED 2,0 grafiitinharmaa 305 lm FO264LGH/3K FO264LGH/3K 10W/830 LED IP55 PC 10W LED 2,0 grafiitinharmaa 284 lm FO264LM FO264LM 10W/840 LED IP55 PC O 10W LED 2,0 musta 305 lm FO264LM/3K FO264LM/3K 10W/830 LED IP55 PC 10W LED 2,0 musta 284 lm FO264LV FO264LV 10W/840 LED IP55 PC O 10W LED 2,0 valkoinen 305 lm FO264LV/3K FO264LV/3K 10W/830 LED IP55 PC 10W LED 2,0 valkoinen 284 lm Forte LED L FO360GH FO360GH 19W/840 LED IP55 PC O 19W LED 3,7 grafiitinharmaa 1078 lm FO360GH/3K FO360GH/3K 19W/830 LED IP55 PC 19W LED 3,7 grafiitinharmaa 1033 lm FO360M FO360M 19W/840 LED IP55 PC O 19W LED 3,7 musta 1078 lm FO360M/3K FO360M/3K 19W/830 LED IP55 PC 19W LED 3,7 musta 1033 lm FO360V FO360V 19W/840 LED IP55 PC O 19W LED 3,7 valkoinen 1078 lm FO360V/3K FO360V/3K 19W/830 LED IP55 PC 19W LED 3,7 valkoinen 1033 lm Forte LED L luomella FO360LGH FO360LGH 19W/840 LED IP55 PC O 19W LED 4,4 grafiitinharmaa 557 lm FO360LGH/3K FO360LGH/3K 19W/830 IP55 PC O 19W LED 4,4 grafiitinharmaa 518 lm FO360LM FO360LM 19W/840 LED IP55 PC O 19W LED 4,4 musta 557 lm FO360LM/3K FO360LM/3K 19W/830 LED IP55 PC 19W LED 4,4 musta 518 lm FO360LV FO360LV 19W/840 LED IP55 PC O 19W LED 4,4 valkoinen 557 lm FO360LV/3K FO360LV/3K 19W/830 LED IP55 PC 19W LED 4,4 valkoinen 518 lm Katso tarkemmat tuotetiedot netistä: 12/02/18 87

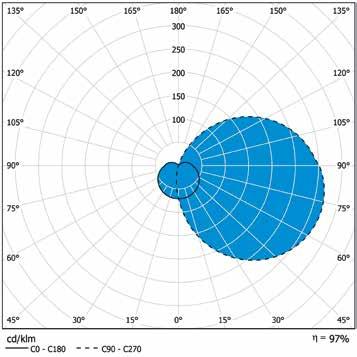

90 FO264GH FO264LGH 97% 97% ø ø ø ø 16 A A ø ø 264 ø 5,5 ø 264 ø 5, Forte S Forte S luomella Forte L Forte L luomella 88 Pidätämme oikeudet muutoksiin.

91 Vahva runkorakenne ei Forten tapauksessa tarkoita kompromissiä ulkonäössä. Viimeistelty pinta, silmäluomella tai ilman on siistin tyylikäs. Pidätämme oikeudet muutoksiin. 89

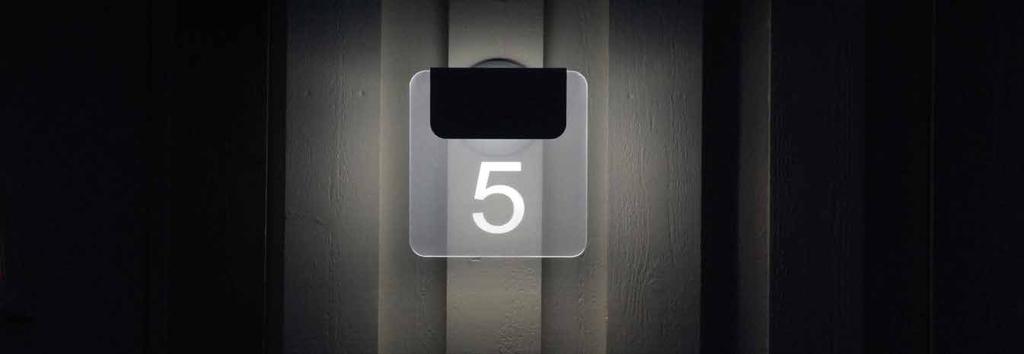

92 AVR51/52 LED AVR51.11L Energiatehokkaat LED-opastevalaisimet sopivat tiiviin ja kestävän rakenteensa ansiosta sisä- ja ulkokäyttöön, kun halutaan opastetta joka on tarve valaista. Erinomainen valonlähde valaisee tasaisesti kyltin johon haluttu informaatio on mahdollista liimata tarrana tai kaivertaa valaistuun levyyn. Valaisin sopii hyvin kiinteistöjen numerovalaisimeksi, hotellihuoneiden numerovalaisimeksi ja opastevalaisimeksi esim. kauppakeskuksiin. Numerovalaisimeksi tai opaskyltiksi. 90 Pidätämme oikeudet muutoksiin.

93 IP65 3x2,5mm² AVR51.11LV Rakenne > > Runko alumiinivalua > > Numerokilpi akryyliä > > LED-malli: Ottoteho 2W 4000 K Ra > 80 Käyttöympäristön lämpötila 30 C C LED-moduulin elinikä h (L70), T a =30 C Asennus > > Seinäpintaan > > Jousiliitinkytkentärima 3x2,5 mm 2 päättyvään asennukseen AVR52.11L Ø AVR52.11LV 8 Snro Tyyppi Tuotenimi Kanta Malli Väri Kg LED-opastevalaisimet AVR51.11L LED-valaisin 1W neliö musta LED neliö musta 1, AVR51.11LV LED-valaisin 1W neliö valk. LED neliö valkoinen 1, AVR52.11L LED-valaisin 1W suorakaide musta LED suorakaide musta 1, AVR52.11LV LED-valaisin 1W suorakaide valk. LED suorakaide valkoinen 1,3 Katso tarkemmat tuotetiedot netistä: 12/02/18 91

94

95

96 Ensto Lighting Oy Hepolammentie Lohja ensto.fi
