1 Ensto Lighting LED-ulkovalaisimet

2 Kotimainen kumppanisi Ensto Lighting Ensto Lighting Oy on johtava suomalainen energiatehokkaiden valaistusratkaisujen valmistaja. Kehitämme omaan suunnitteluun perustuvia, Pohjoismaisille markkinoille suunnattuja valaisimia. Tuotekehityksemme lähtökohtia ovat energiatehokkuus, asennusystävällisyys ja korkeatasoinen valotekniikka. Tuotemerkkimme ovat Ensto ja Alppilux.

3 Sisällys Sisällys... 3 Energiansäästöä Bi-Powerilla... 4 Tori LED... 6 Camillo LED... 8 Opera ja Opera Deco LED...10 AVR8 LED...12 Tyyppihaku...14 Sähkönumerohaku...14 Tuotetiedot mobiilissa...16

4 Energiatehokasta valaistusta turvallisesti LED- ulkovalaisinvalikoimamme tarjoaa energiatehokkaat, pitkäikäiset ja kokonaistaloudelliset ratkaisut puistojen, aukioiden sekä piha- ja pysäköintialueiden valaistukseen. Valikoimamme pitää sisällään perinteistä ja uutta muotoilua, vaativaan käyttöympäristöön soveltuvan rakenteen, erinomaisen asennettavuuden ja pitkälle viedyt energiankäytön optimointia tukevat ratkaisut. Kuinka Bi-power toimii? Bi-power toiminto on itsenäinen tehonalennin, joka on integroitu LED-valaisimiin. Bi-power toimintoa käytetään valaistuksen himmennykseen ajankohtina, jolloin valaistuksen ei ole tarpeellista palaa täydellä teholla. Bi-power toimintoa käytettäessä valaistusta ohjataan päälle ja pois kello- tai hämäräkytkimellä. Bi-power mahdollistaa kustannustehokkaan ja helpon tavan säästää energiaa valaistuksen tasaisuuden kärsimättä. BP 50% Ilta

5 Himmennysjakson pituus Tehdasasetuksena himmennysjakson pituus on 8 tuntia ja jakson ajaksi valaistusteho pudotetaan 50 prosenttiin. Himmennysjakson pituutta voidaan säätää valaistusryhmäkohtaisesti. Bi-power toiminto mittaa valaistuksen kokonaispolttoaikaa ja määrittää sen perusteella polttoajan keskipisteen. Oletusasetuksilla alennettu valaistustaso otetaan käyttöön 3 tuntia ennen polttoajan keskipistettä ja poistetaan käytöstä 5 tuntia keskipisteen jälkeen. Talviaika Kesäaika Valot syttyvät 16:00 23:00 Valot sammuvat 8:00 5:00 Polttoaika 16t 6t Himmennys päälle * 21:00** 23:00/23:10*** Himmennys pois * 5:00** 5:00*** Bi-power faktat: 1. Energiansäästöä turvallisesti 2. Säilytetään valaistuksen tasaisuus 3. Valaistustehon alentaminen 50% 8 4. Helppo ottaa käyttöön ja muokata tarpeiden mukaan 5. Pidentää valaisimen/valonlähteen käyttöikää 6. Ei vaikuta värintoistoindeksiin ja värilämpötilaan * himmennysaika 8 tuntia, 3 tuntia ennen ja 5 tuntia jälkeen laskennallisen keskiyön ** laskennallinen keskiyö klo tuntia / 2 = klo 24:00 *** laskennallinen keskiyö klo tuntia / 2 = klo 02:00 kun polttoaika on lyhyempi kuin himmennysaika, syttyvät LED-valaisimet suoraan alennetulle teholle Energiatehokasta valaistusta turvallisesti Bi-power toiminnon ansiosta pystytään tehokkaasti vastaamaan valaistuksen energiansäästötarpeisiin. Bi-powertoimintoon saatavissa puistovalaisiimme ja toiminto on otettavissa käyttöön asennusvaiheessa. Arvioitu säästöpotentiaali Bi-powertyyppi Tehonalennus Energiansäästö BP 8h 50% 50% 36% Arvioitu säästöpotentiaali on laskettu noin 4000 tunnin vuotuisella polttoajalla Helsingissä. Yö valaistuksen osittainen sammutus valaistuksen himmennys tehonalennuksella

6 Ulkovalaistus TORI LED HSE/HIE IP44 3x2,5mm² Perinteinen puistojen ja pihojen pylväsvalaisin. Torin käyttökohteita ovat mm. aukiot, torit, kävelykadut, puistot, parkkipaikat ja leikkikentät. TO50056AHA TO50056HH TO500LEDAHA Rakenne Hattu: pulverimaalattua alumiinia Pohjakuppi: pulverimaalattua alumiinia Värit: antrasiitinharmaa RAL 7024 ja helmenharmaa RAL 9006 Kupu: opaaliakryylia 70/50W HSE/HIE-CE (kytketty 70W), kanta E27 Tori LED: Ottoteho 38W, valaisimen valovirta 3100 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a = 25 C Asennus Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm Suositeltava asennuskorkeus 3-5 m Tilauksesta Bi-power tehonalennustoiminnolla, joka voidaan ottaa käyttöön valaisimessa olevan liittimen kautta, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön). DALI-ohjattavat mallit Liitosjohdolla 4,5 m VSKN 3x1,5 mm 2 Valonlähteellä Erikoisvärit Pylväs (3,5 m) tilattavissa erikseen 6 Katso tarkemmat tuotetiedot netistä: - Tuotteet

7 Tori LED ø cd/klm C0 - C180 C90 - C % Snro Tyyppi Tuotenimi Kanta Väri Kg Tori LED TO500LEDAHA TO500LEDAHA LED 38W/840 AC AHA LED antrasiitinharmaa 7, TO500LEDHH TO500LEDHH LED 38W/840 AC HH LED helmenharmaa 7,5 Tori TO50056AHA TO50056AHA HSE/HIE-CE 70W E27 E27 antrasiitinharmaa 7, TO50056HH TO50056HH HSE/HIE-CE 70W E27 E27 helmenharmaa 7,5 Pylväät VP350060/M2 VP350060/M2 3.5M 60MM MU musta 10, VP350060/M5 VP350060/M5 3.5M 60MM HA harmaa 10,2 7 Pidätämme oikeudet muutoksiin.

8 Ulkovalaistus CAMILLO LED HS/HI IP44 3x2,5mm² IK10 Perinteinen puistojen ja pihojen pylväsvalaisin LED- tai purkauslamppumallina. Camillon käyttökohteita ovat mm. aukiot, torit, kävelykadut, puistot, parkkipaikat ja leikkikentät. AC600LEDHH AC60056HA AC60056V Rakenne Leijat valkoiseksi pulverimaalattua alumiinia LED-malleissa satiiniakryylinen häikäisysuoja leijojen sisäpuolella Kupu UV-suojattua polykarbonaattia Heijastimena toimiva hattu ja valaisimen pohjakuppi pulverimaalattua alumiinia Kytkentäkasetti kiinteänä valaisimen alumiinisessa pohjakupissa 70/50W HS/HI-CE (kytketty 70W), toimitetaan ilman valonlähdettä Bi-power 70/50W HS Tridonic ZRM U6M -tehonalennureleellä. Rele kytkee valaisimen automaattisesti alemmalle teholle laskennallisen keskiyön molemmin puolin. Kytkentäajat voidaan ohjelmoida kerralla kaikille saman ryhmän valaisimille. Camillo LED Ottoteho 35W, valaisimen valovirta 3040 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a = 25 C Bi-power tehonalennustoiminnolla varustetut mallit, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön). Asennus Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm Suositeltava asennuskorkeus 3-5 m LED-malleissa liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen Tilauksesta LED-mallit DALI-virtalähteellä Erikoisvärit Pylväät Tehomet-valikoimasta: Olakepylväs Kartiopylväs OH3/108 + väri KH3/108 + väri OH4/108 + väri KH4/108 + väri OH5/108 + väri KH5/121 + väri OH6/108 + väri KH6/136 + väri Värit: RAL 9006 (helmenharmaa) ja RAL 9011 (musta) O = olakepylväs, K = kartiopylväs H3 = maanpäällinen korkeus (esim. 3 m) /108 = tyven halkaisija Latva kaikissa tyypeissä ø 60 mm. Maanpäällisen korkeuden lisäksi pylvään kokonaispituuteen lasketaan mm, joka uppoaa jalustaan. Kaikissa pylväissä kytkentätila. Pintakäsittelynä kuumasinkitys ja pulverimaalaus. Seinäkannakkeet SK-6 tilattavissa erikseen HS/HI-mallit liitosjohdolla 4,5 m VSKN 3x1,5 mm 2 HS/HI-mallit valonlähteellä 8 Katso tarkemmat tuotetiedot netistä: - Tuotteet

9 Camillo HS/HI 600 Ø cd/klm C0 - C180 C90 - C270 66% Camillo HS/HI Ø 60 Camillo LED ø 600 ø cd/klm C0 - C180 C90 - C % Camillo LED ø 60 Snro Tyyppi Tuotenimi Kanta Väri Kg Camillo LED AC600LEDHH AC600LEDHH 35W/840 F AC HH LED harmaa/valk.käpy 5, AC600LEDM AC600LEDM 35W/840 F AC MU LED musta/valk käpy 5,5 Camillo LED Bi-power tehonalennuksella AC600LEDBPHH AC600LEDBPHH 31W/840 BP AC HH LED harmaa/valk.käpy 5, AC600LEBPDM AC600LEDBPM 31W/840 BP F AC MU LED musta/valk käpy 5,5 HS/HI 70/50W (kytketty 70W) AC60056HA AC60056HA HS/HI-CE 70W E27 HA E27 harmaa/valk käpy 5, AC60056M AC60056M HS/HI-CE 70W E27 M E27 musta/valk käpy 5, AC60056V AC60056V HS/HI-CE 70W E27 V E27 valkoinen/valk käpy 5,5 Bi-Power 70/50W tehonalennusreleellä AC60056BPHA AC60056BPHA HS 70W BP E27 HA E27 harmaa/valk käpy 5, AC60056BPM AC60056BPM HS 70W BP E27 MU E27 musta/valk käpy 5, AC60056BPV AC60056BPV HS 70W BP E27 VA E27 valkoinen/valk käpy 5,5 Pylväät Korkeus m VP350060/M5 VP350060/M5 3.5M 60MM HA 3,5 harmaa 10, VP350060/M2 VP350060/M2 3.5M 60MM MU 3,5 musta 10, VP350060/M1 VP350060/M1 3.5M 60MM VA 3,5 valkoinen 10,2 9 Pidätämme oikeudet muutoksiin.

10 Ulkovalaistus OPERA ja OPERA DECO LED IP44 3x1,5mm² IK09 Energiatehokas puistojen ja pihojen LED-pylväsvalaisin erinomaisella häikäisynestolla. Operan ja Opera Decon käyttökohteita ovat mm. aukiot, kävelykadut, puistot, pysäköintialueet ja leikkikentät. Opera Deco grafiitinharmaa Opera helmenharmaa Opera grafiitinharmaa Rakenne Hattu: pulverimaalattua alumiinia Opera Decon koristerivat pulverimaalattua alumiinia Pohjakuppi: pulverimaalattua alumiinia Värit: grafiitinharmaa (Akzo 900) ja helmenharmaa (RAL 9006) Kupu: uritettua, valoa hajoittavaa akryylia Opera LED ja Opera Deco LED: Ottoteho 20W, valaisimen valovirta 1950 lm Ottoteho 38W, valaisimen valovirta 3810 lm 4000K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a = 25 C Bi-power tehonalennustoiminnolla, joka voidaan ottaa käyttöön valaisimessa olevan liittimen kautta, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön). Asennus Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm Liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen Suositeltava asennuskorkeus 3-5 m Tilauksesta DALI-ohjattavat mallit Erikoisvärit Pylväät Tehomet-valikoimasta: Olakepylväs Kartiopylväs OH3/108 + väri KH3/108 + väri OH4/108 + väri KH4/108 + väri OH5/108 + väri KH5/121 + väri OH6/108 + väri KH6/136 + väri Värit: RAL 9006 (helmenharmaa) ja AKZO900 (grafiitinharmaa) O = olakepylväs, K = kartiopylväs H3 = maanpäällinen korkeus (esim. 3 m) /108 = tyven halkaisija Latva kaikissa tyypeissä ø 60 mm. Maanpäällisen korkeuden lisäksi pylvään kokonaispituuteen lasketaan +500 mm, joka uppoaa jalustaan. Kaikissa pylväissä kytkentätila. Pintakäsittelynä kuumasinkitys ja pulverimaalaus. 10 Katso tarkemmat tuotetiedot netistä: - Tuotteet

11 Opera LED Ø cd/klm C0 - C180 C90 - C % Ø 60 Snro Tyyppi Tuotenimi Kanta Väri Kg Opera LED OP530LED20GH OP530LED20GH LED 20W/840 AC GH LED grafiitinharmaa 8, OP530LED20HH OP530LED20HH LED 20W/840 AC HH LED helmenharmaa 8, OP530LEDGH OP530LEDGH LED 38W/840 AC GH LED grafiitinharmaa 8, OP530LEDHH OP530LEDHH LED 38W/840 AC HH LED helmenharmaa 8,0 Opera LED Bi-power tehonalennuksella OP530LED20BPGH OP530LED20BPGH 20W/840 BP GH LED grafiitinharmaa 8, OP530LED20BPHH OP530LED20BPHH 20W/840 BP HH LED helmenharmaa 8, OP530LEDBPGH OP530LEDBPGH LED 38W/840 BP GH LED grafiitinharmaa 8, OP530LEDBPHH OP530LEDBPHH LED 38W/840 BP HH LED helmenharmaa 8,0 Opera Deco LED OPD530L20GH OPD530L20GH LED 20W/840 AC GH LED grafiitinharmaa 8, OPD530L20HH OPD530L20HH LED 20W/840 AC HH LED helmenharmaa 8, OPD530LGH OPD530LGH LED 38W/840 AC GH LED grafiitinharmaa 8, OPD530LHH OPD530LHH LED 38W/840 AC HH LED helmenharmaa 8,0 Opera Deco LED Bi-power tehonalennuksella OPD530L20BPGH OPD530L20BPGH 20W/840 BP GH LED grafiitinharmaa 8, OPD530L20BPHH OPD530L20BPHH 20W/840 BP HH LED helmenharmaa 8, OPD530LBPGH OPD530LBPGH LED 38W/840 BP GH LED grafiitinharmaa 8, OPD530LBPHH OPD530LBPHH LED 38W/840 BP HH LED helmenharmaa 8,0 11 Pidätämme oikeudet muutoksiin.

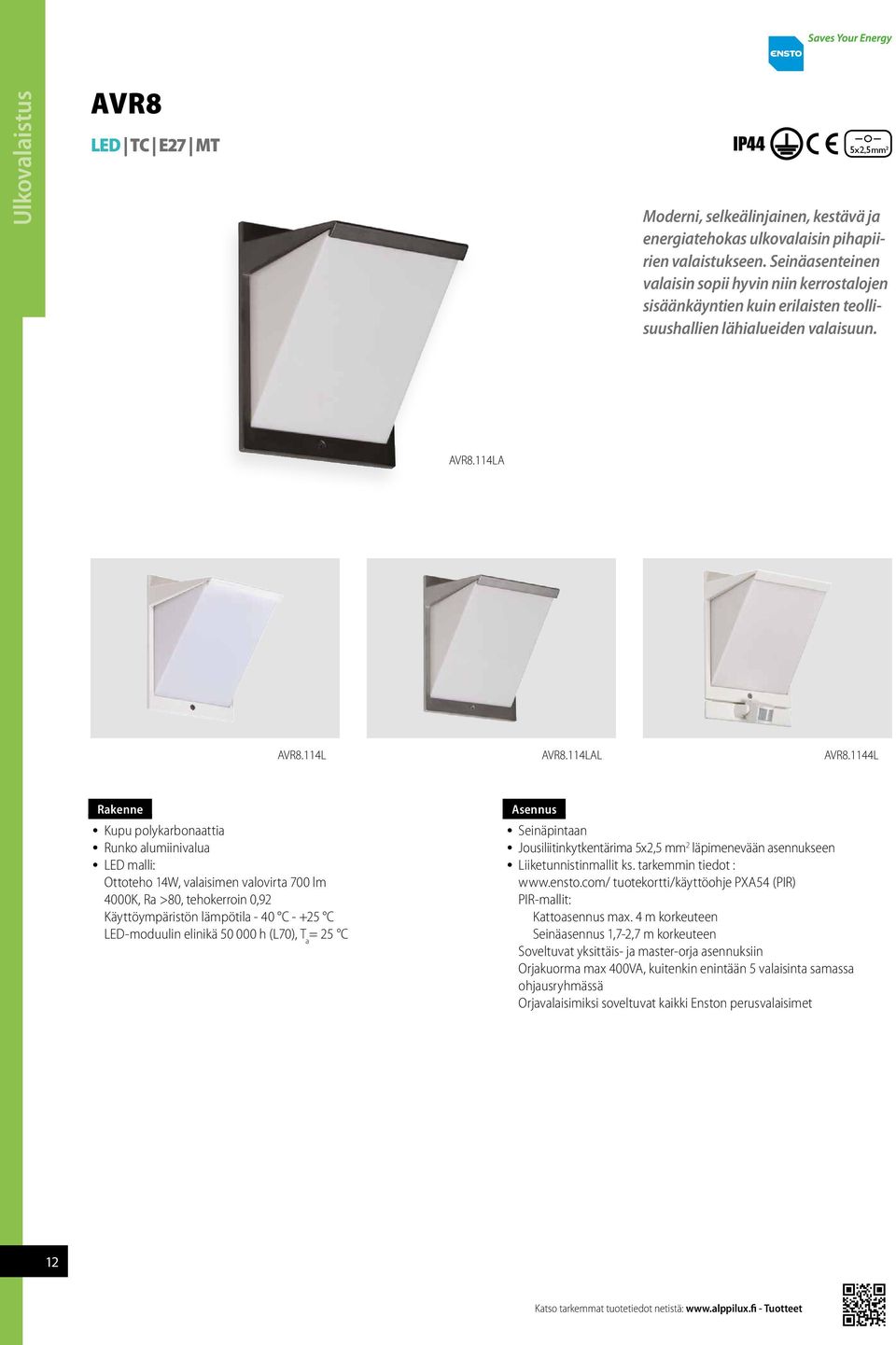

12 Ulkovalaistus AVR8 LED TC E27 MT IP44 5x2,5mm² Moderni, selkeälinjainen, kestävä ja energiatehokas ulkovalaisin pihapiirien valaistukseen. Seinäasenteinen valaisin sopii hyvin niin kerrostalojen sisäänkäyntien kuin erilaisten teollisuushallien lähialueiden valaisuun. AVR8.114LA AVR8.114L AVR8.114LAL AVR8.1144L Rakenne Kupu polykarbonaattia Runko alumiinivalua LED malli: Ottoteho 14W, valaisimen valovirta 700 lm 4000K, Ra >80, tehokerroin 0,92 Käyttöympäristön lämpötila - 40 C C LED-moduulin elinikä h (L70), T a = 25 C Asennus Seinäpintaan Jousiliitinkytkentärima 5x2,5 mm 2 läpimenevään asennukseen Liiketunnistinmallit ks. tarkemmin tiedot : tuotekortti/käyttöohje PXA54 (PIR) PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet 12 Katso tarkemmat tuotetiedot netistä: - Tuotteet

13 Min 25 mm cc Snro Tyyppi Tuotenimi Kanta Kg Valovirta (lm) Lisätiedot 35 AVR8 LED valaisin elektronisella liitäntälaitteella AVR8.114L AVR8 IP44 LED 14W/840 E PC O VA LED 2,4 700 valkoinen cc AVR8.114LA AVR8 IP44 LED 14W/840 E PC O A LED 2,4 700 grafiitti 74 Min 25 mm AVR8.114LAL AVR8 IP44 LED 14W/840 E PC O AL LED 2,4 700 alumiini AVR8 LED PIR tunnistinvalaisin elektronisella liitäntälaitteella AVR8.1144L AVR8 IP44 LED 14W/840 E PC O VA PIR LED 2,6 700 valkoinen AVR8 valaisin E27 kannalla AVR8 AVR8 IP44 TC-TSE 23W/E27 PC O VA E27 2,0 valkoinen AVR8.A AVR8 IP44 TC-TSE 23W/E27 PC O A E27 2,0 grafiitti AVR8.AL AVR8 IP44 TC-TSE 23W/E27 PC O AL E27 2,0 alumiini AVR8 PIR tunnistinvalaisin E AVR8.04 AVR8 IP44 TC-TSE 23W/E27 PC O VA PIR E27 2,2 valkoinen AVR8 valaisin G12 monimetalli AVR8.035E AVR8 IP44 MT 35W/G12 PC O VA G12 2,2 valkoinen AVR8.035EA AVR8 IP44 MT 35W/G12 PC O A G12 2,2 grafiitti AVR8.035EAL AVR8 IP44 MT 35W/G12 PC O AL G12 2,2 alumiini AVR8 numerokyltit AVL8 valkoinen AVL8.A grafiitti AVL8.AL alumiini 13 Pidätämme oikeudet muutoksiin.

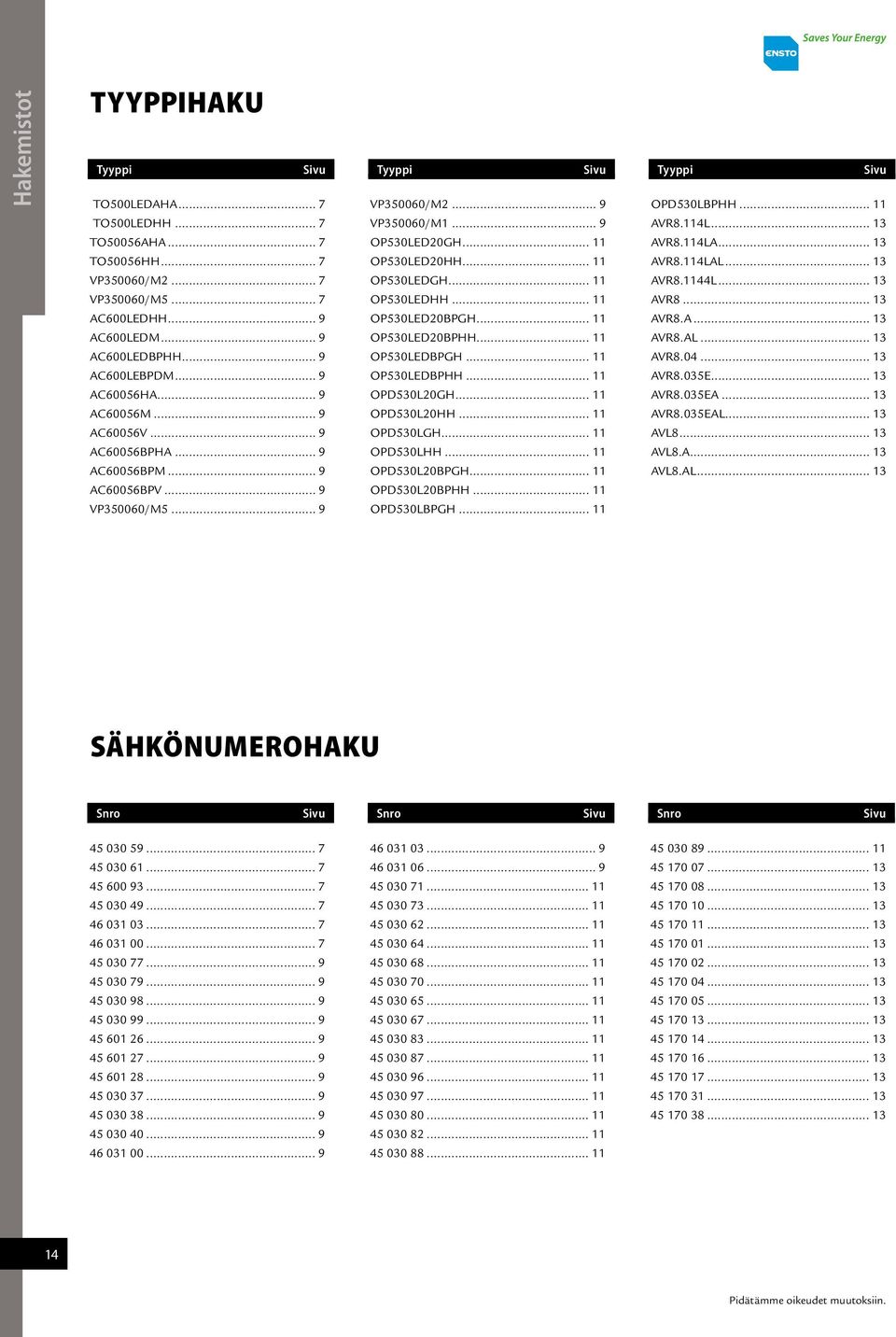

14 Hakemistot TYYPPIHAKU Tyyppi Sivu Tyyppi Sivu Tyyppi Sivu TO500LEDAHA... 7 VP350060/M OPD530LBPHH TO500LEDHH... 7 VP350060/M AVR8.114L TO50056AHA... 7 OP530LED20GH AVR8.114LA TO50056HH... 7 OP530LED20HH AVR8.114LAL VP350060/M OP530LEDGH AVR8.1144L VP350060/M OP530LEDHH AVR AC600LEDHH... 9 OP530LED20BPGH AVR8.A AC600LEDM... 9 OP530LED20BPHH AVR8.AL AC600LEDBPHH... 9 OP530LEDBPGH AVR AC600LEBPDM... 9 OP530LEDBPHH AVR8.035E AC60056HA... 9 OPD530L20GH AVR8.035EA AC60056M... 9 OPD530L20HH AVR8.035EAL AC60056V... 9 OPD530LGH AVL AC60056BPHA... 9 OPD530LHH AVL8.A AC60056BPM... 9 OPD530L20BPGH AVL8.AL AC60056BPV... 9 OPD530L20BPHH VP350060/M OPD530LBPGH SÄHKÖNUMEROHAKU Snro Sivu Snro Sivu Snro Sivu Pidätämme oikeudet muutoksiin.

15 15

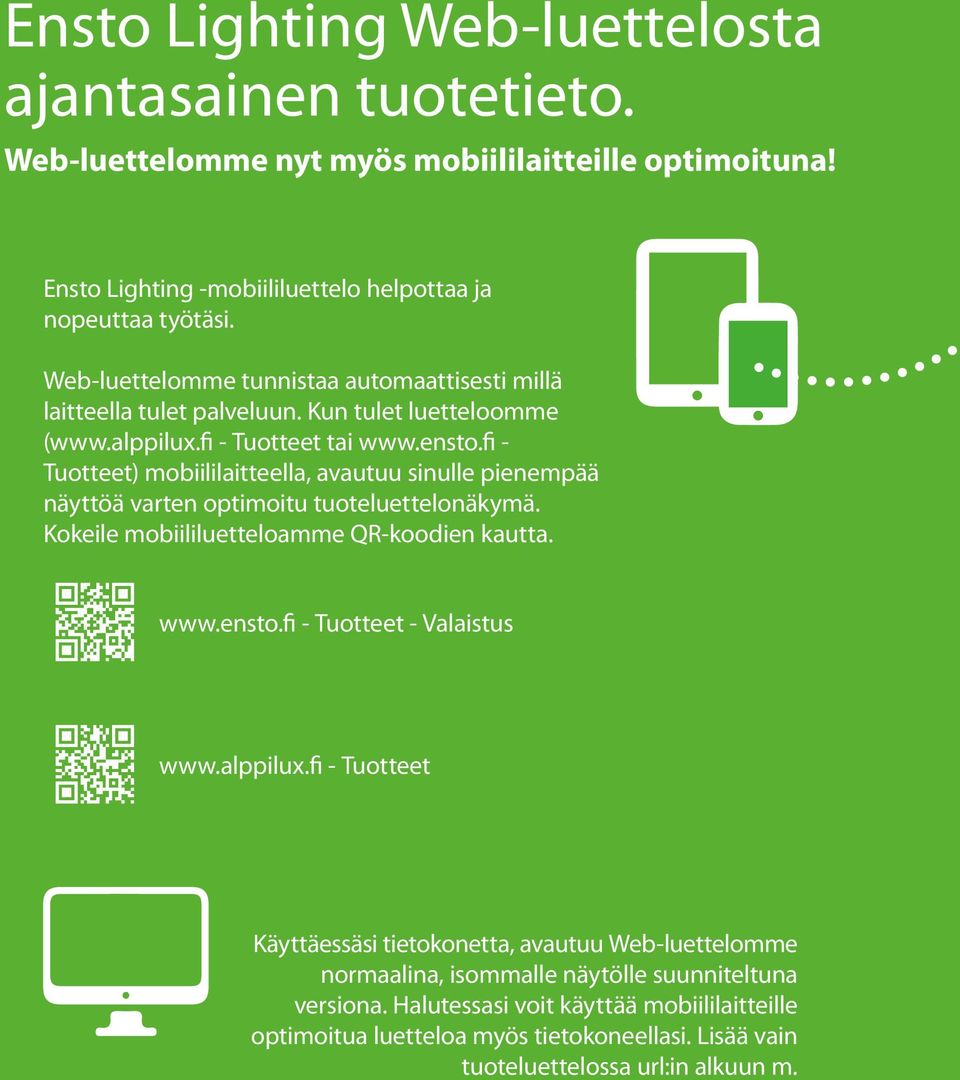

16 Ensto Lighting Web-luettelosta ajantasainen tuotetieto. Web-luettelomme nyt myös mobiililaitteille optimoituna! Ensto Lighting -mobiililuettelo helpottaa ja nopeuttaa työtäsi. Web-luettelomme tunnistaa automaattisesti millä laitteella tulet palveluun. Kun tulet luetteloomme ( - Tuotteet tai - Tuotteet) mobiililaitteella, avautuu sinulle pienempää näyttöä varten optimoitu tuoteluettelonäkymä. Kokeile mobiililuetteloamme QR-koodien kautta. - Tuotteet - Valaistus - Tuotteet Käyttäessäsi tietokonetta, avautuu Web-luettelomme normaalina, isommalle näytölle suunniteltuna versiona. Halutessasi voit käyttää mobiililaitteille optimoitua luetteloa myös tietokoneellasi. Lisää vain tuoteluettelossa url:in alkuun m.

17 Mobiililuettelossa siirryt joustavasti sovellusalueen (esimerkiksi Teollisuusvalaisimet) kautta tuoteperhekuviin. Valitsemalla kuvan, siirryt tuoteperheen valikoimatietoihin Tuoteperheen valikoimatiedoista selviää valikoimassa olevat nimikkeet. Valitsemalla nimikkeen pääset tuotteen teknisiin tietoihin. Mobiililuettelo pitää sisällään kattavat tuotetekniset tiedot liitedokumentteineen. Voit näin ollen helposti tarkistaa vaikkapa valaisimen upotusmitat asennustyömaalla.

18

19

20 Ensto Lighting Oy Hepolammentie Lohja 9/2015
