1 Kiinteistöjen sammutusjärjestelmät Palontorjunta on ollut osana YTM-Industrialin tuoteperhettä perustamisvuodesta 1977 lähtien. Ammattikeittiöihin Laitetiloihin Leipomoihin Teknisiin tiloihin Tuotantotiloihin YTM-Industrial INDUTRADE GROUP

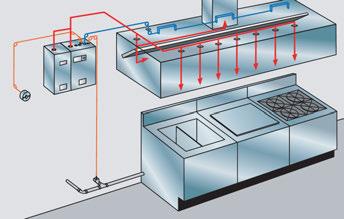

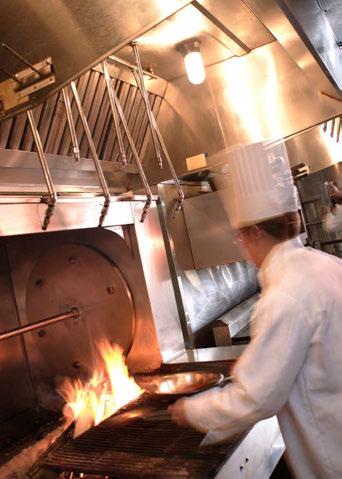

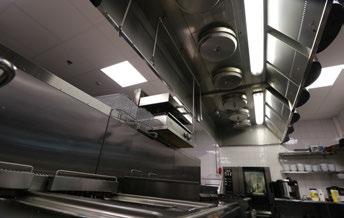

2 Ammattikeittiöihin R-102 ANSULEX Ravintolat, pikaruokaketjut, kauppojen ja hotellien keittiöt, koulujen keittiöt Yhdysvaltalainen ANSUL omaa vuosikymmenien kokemuksen ravintoloiden palontorjunnasta, nykyisen R-102 järjestelmän ensimmäinen versio on tullut markkinoille jo vuonna Aina keittiökohtaisesti räätälöitävä ANSUL R-102 on maailman tunnetuin ammattikeittiöiden sammutusjärjestelmä, jonka monet ravintolaketjut vaativat vakiona keittiöihinsä. Ammattikeittiöissä ruoan valmistukseen käytetään suuria määriä kuumennettuja öljyjä ja rasvoja, jotka voivat syttyessään aiheuttaa vakavia tulipaloja. Järjestelmä on mitoitettu soveltuvaksi keittiöympäristöön ja siinä käytetään öljypaloihin kehitettyä Ansulex-sammutetta. Järjestelmä reagoi liekkiin ja siitä johtuvaan lämpötilan nousuun. Tavoitteena on liekkien nopea tukahdutus ja jälleensyttymisen estäminen turvakalvon avulla. ANSUL R-102 on automaattinen ammattikeittiön sammutusjärjestelmä, jolla suojataan huuva(t), huuvan alla olevat keittiölaitteet, sekä ilmanvaihtokanavan alkuosa. Yleisimmin suojattavat laitteet ovat mm. rasvakeittimiä, pariloita, hellanlevyjä, pylväs- ja hiilikäyttöisiä grillejä tai kiertoarinauuneja, sähkö-, laavakivi-, puu- tai kaasugrillejä sekä wokkiliesiä. Järjestelmä sopii täydellisesti ravintoloihin, sairaaloihin, hoitokoteihin, hotelleihin, kouluihin, lentokentille tai muihin samantyyppisiin käyttökohteisiin. ANSUL R-102 ammattikeittiön sammutusjärjestelmä on kiinteästi asennettu, märkäkemikaalinen ja siinä on säädelty paine. ANSUL R-102 on EN standardin mukainen ammattikeittiön sammutusjärjestelmä. Järjestelmä on Underwriters Laboratories (UL/ULC) -hyväksytty. Järjestelmä havaitsee palon sekä käynnistyy automaattisesti. Sen voi myös käynnistää käsilaukaisukahvasta vetämällä. Sammutusjärjestelmän lämpötunnistimet reagoivat lämmön nousuun tai liekkiin, jolloin järjestelmä laukeaa ja estää/sammuttaa palon. Samalla järjestelmä katkaisee ilmanvaihdon ja laitteiden sähkön tai kaasun syötön, lisäksi se voidaan kytkeä myös paloilmoittimeen tai VAK :iin. 2 YTM-Industrial Oy Sammutusjärjestelmät

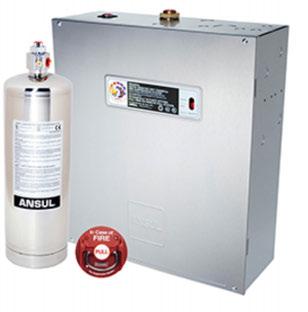

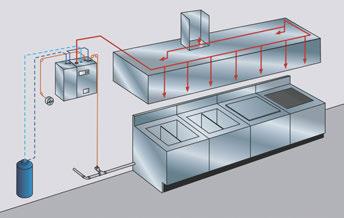

3 Ammattikeittiöihin Piranha PRX Liquid Fire Suppressant Vesi Fine Dining ravintolat, design keittiöt, hotellien keittiöt, keskuskeittiöt, valmistuskeittiöt, isot keittiökokonaisuudet Markkinoiden ainoa sammuteainetta ja vettä hyödyntävä hybridijärjestelmä, jolla saavutetaan erinomainen sammutustehokkuus. ANSUL Piranha on tullut markkinoille vuonna Järjestelmä räätälöidään aina keittiökohtaisesti. Piranha-asennuksessa huuvasta ei tuoda suutinputkia alas, vaan suuttimet voidaan asentaa suoraan kattoon pidemmän asennusetäisyyden ansiosta. Visuaalisesti huomaamattoman asennuksen ansiosta ANSUL Piranha soveltuu erinomaisesti esimerkiksi design-keittiöihin ja keittiöihin joissa on huuvakatto. ANSUL Piranha on EN standardin mukainen ammattikeittiön sammutusjärjestelmä ja se on myös Underwriters Laboratories (UL/ULC) -hyväksytty. Piranha-järjestelmä havaitsee palon sekä käynnistyy automaattisesti. Se voidaan myös laukaista vetämällä käsilaukaisukahvasta. Sammutusjärjestelmän lämpötunnistimet reagoivat lämmön nousuun tai liekkiin, jolloin sammutuskohteeseen syötetään ensin PRX Liquid Fire Suppressant -sammuteainetta, joka tukahduttaa liekit ja estää/sammuttaa palon. Lauetessaan hybridijärjestelmä vapauttaa kiinteän määrän sammuteainetta, minkä jälkeen se vapauttaa vettä samojen putkien ja suuttimien kautta, joka jäähdyttää keittiölaitteet ja auttaa estämään uudelleen syttymisen. Samalla Piranha-järjestelmä katkaisee ilmanvaihdon ja laitteiden sähkön tai kaasun syötön, se voidaan lisäksi kytkeä myös VAK :iin tai paloilmoittimeen. 3

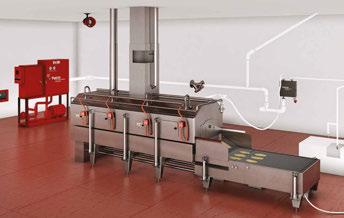

4 Leipomoihin IFP Vesisumu Elintarviketeollisuuden kohteet, joissa paistamiseen käytetään rasva-altaita Elintarviketeollisuudessa rasva-altaissa paistetaan esimerkiksi leivitettyjä lihoja, perunatuotteita, leivonnaisia ja erilaisia esikypsennettyjä välipaloja. Altaat sisältävät suuria määriä ruokaöljyä (jopa litraa) ja toimivat jopa 354 C lämpötiloissa. Tämä äärimmäinen lämmön ja polttoaineen yhdistelmä voi aiheuttaa merkittävän palovaaran. AquaMist IFP (Industrial Fryer Protection) on leipomoiden rasva-altaille suunniteltu sammutusjärjestelmä, joka soveltuu niin suuriin kuin pieniin kohteisiin. Teknisiin tiloihin ULF/SONIC/FOG Vesisumu (ULF/FOG), vesi/typpi yhdistelmä (SONIC) Tekniset tilat, jotka sisältävät koneita ja laitteita, kuten generaattoreita, turbiineja ja/tai muuntajia. Jos koneeseen tulee mekaaninen vika, sen aiheuttama kitka synnyttää suuria lämpötiloja, josta voi seurata kipinöintiä ja liekkejä. Joutuessaan kosketuksiin nestemäisen polttoaineen kanssa yhdistelmä voi aiheuttaa vakavan ja voimakkaan tulipalon. Koneistotilat, kuten turbiinikotelot, muuntajat ja generaattorit, moottoritestausyksiköt ja maalauskammiot ovat suurimpia tulipalovaaraa aiheuttavia tiloja teollisuudessa. Tätä riskiä voidaan lieventää asentamalla tiloihin ja koneisiin tarkoitettu AquaMist sammutusjärjestelmä. 4 YTM-Industrial Oy Sammutusjärjestelmät

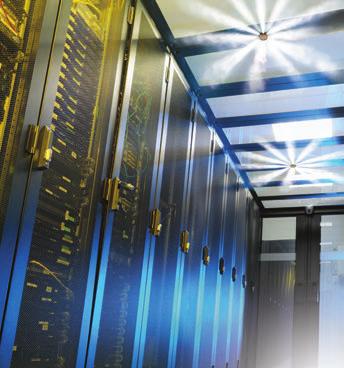

5 Kaasusammutusjärjestelmät Kaasusammutusjärjestelmä valitaan kohteeseen parhaiten soveltuvan sammutteen mukaan. Valintaan vaikuttavat suojattavan kohteen vaatimukset ja ominaisuudet sekä asiakkaan toiveet. Kaasusammutteiden sammutusvaikutus perustuu joko tukahduttamiseen (Inergen ja hiilidioksidi) tai jäähdyttämiseen (3M Novec 1230). Järjestelmä voidaan toteuttaa joko kohde- tai tilasuojauksella. Sammutuskaasut ovat turvallisia kaikille laitteille, eivätkä aiheuta korroosiota tai syöpymistä. Myöskään jälkisiivousta ei tarvita, koska kaasu ei sotke tiloja. Solmimme asiakkaan kanssa aina huoltosopimuksen ja pidämme huolta järjestelmästä ja sen toimintakunnosta myös asennuksen jälkeen. NOVEC 1230 IT-konesalit, televiestintälaitokset, öljyn- ja kaasunporauskohteet sekä junat ja laivat. Novec nestettä käyttävät nopeatoimiset HYGOOD SAP- PHIRE- ja SAPPHIRE PLUS- järjestelmät on suunniteltu pidättämään lämpöä niin paljon, että palamisesta tulee mahdotonta. Lauettuaan HYGOOD SAPPHIRE järjestelmä purkaa sammutteen kohteeseen 10 sekunnin kuluessa. Kun palo sammutetaan näin nopeasti, vahingot jäävät vähäisemmiksi, korjauskustannukset pienemmiksi ja käyttökatkokset lyhyemmiksi. INERGEN 541 Sähkö- ja kytkintilat, tietojenkäsittelytilat, arkistot, valvonta ja muut miehitetyt tilat. HIILIDIOKSIDI C02 Sähkö- ja kytkintilat, palavia kaasuja ja nesteitä sisältävät tilat sekä elintarviketeollisuuden tuotantolinjat. Inergen-sammutuskaasu koostuu ilman luonnollisista osista, minkä vuoksi sen käyttäminen sammutteena on erittäin ympäristöystävällistä. Kun inergen vapautuu, sen sisältämät aineet palautuvat alkuperäiselle paikalle luonnon kiertokulussa. Inergenin sammutusvaikutus perustuu pääosin ilman happipitoisuuden vähentämiseen arvoon, jossa happi ei enää riitä palamisen ylläpitämiseen (alle 12%). Hiilidioksidi on tehokas sammuteaine ja luonnollinen osa ilmakehää, jolla ei ole vaikutusta otsonikerroksen ohenemiseen. Hiilidioksidin sammutusvaikutus perustuu tukahduttamiseen. Happipitoisuus suojattavassa kohteessa lasketaan niin alas, ettei palamista voi yksinkertaisesti tapahtua. 5

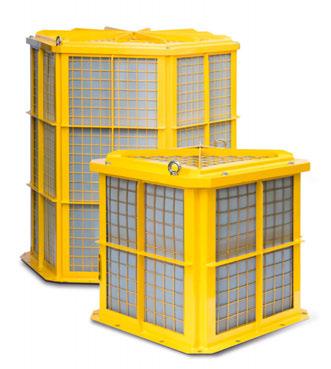

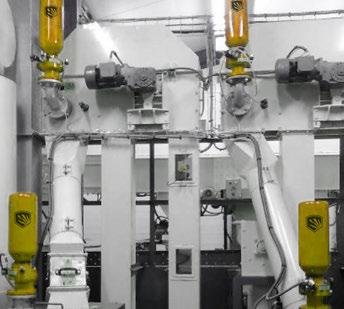

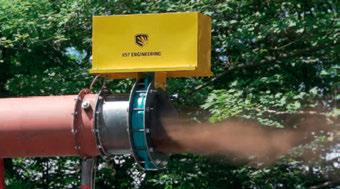

6 Pölyräjähdysten hallintajärjestelmät Pulvex Korkeita lämpötiloja ja pölyä sisältävät kohteet, voimalaitokset, puuteollisuus, elintarviketeollisuus, viljavarastot, myllyt ja siilot, kuivaimet, sekä suodattimet. Paine- ja pölyräjähdysten hallintajärjestelmät Pölyräjähdyksien hallintajärjestelmällä estetään vauriot suojattavassa laitteessa ja turvataan sen ympärillä työskentelevät ihmiset vammoilta. Tavanomaisesti järjestelmällä pyritään hallitsemaan räjähdyksen voimakkuutta hallitsemalla kohteen sisään kertyvää painetta sekä estämällä liekkien tai paineen kulkeutuminen suojattavaan kohteeseen liitettyihin muihin laitteisiin tai kohteisiin. Tyypillisiä pölyräjähdyksille alttiita kohteita ovat laitokset tai niiden osat, joissa tapahtuu materiaalin murskausta ja jauhatusta, pölyn aspiraatiota tai erottamista, pölyn tai sitä huomattavasti sisältävän aineen varastointia, mekaanista tai pneumaattista kuljetusta, kuivausta, sekoitusta jne. Tällaisissa laitoksissa on lähes aina räjähdysriski jossain laitoksen alueella tai prosessiin liittyvässä laitteessa. Räjähdysriski on olemassa kaikkialla missä kuljetetaan, varastoidaan, työstetään tai käsitellään pölyäviä aineita tai aineita, joiden mukana on niin suuri määrä pölyä, että se voi ilmaan sekoittuessaan muodostaa räjähdysherkän ilmaseoksen. 6 YTM-Industrial Oy Sammutusjärjestelmät

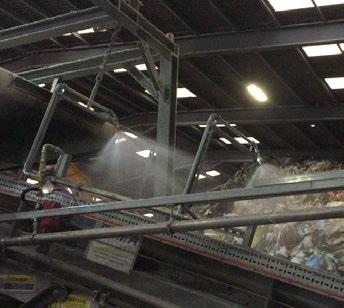

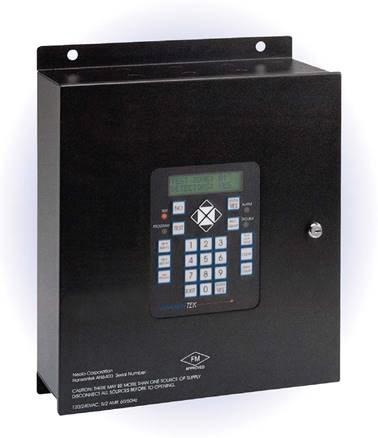

7 Kipinäsuojausjärjestelmät Vesi Korkeita lämpötiloja ja pölyä sisältävät kohteet, voimalaitokset, puuteollisuus, elintarviketeollisuus, viljavarastot, myllyt ja siilot, kuivaimet, sekä suodattimet. Kipinätunnistus- ja sammutusjärjestelmät HansenTek kipinätunnistus- ja sammutusjärjestelmät koostuvat kolmesta peruskomponentista: keskusyksiköstä, tunnistimesta/-ista ja sammuttimesta. Tunnistin on erittäin herkkä kuumien tai palavien hiukkasten lähettämälle optiselle säteilylle. Tunnistin vastaanottaa optisen signaalin ja muuntaa sen elektroniseksi signaaliksi. Keskusohjausyksikkö vastaanottaa ja käsittelee elektronisen signaalin, joka puolestaan laukaisee sammutusjärjestelmän. Kipinän tunnistusjärjestelmää käytetään tyypillisesti pneumaattisissa hiukkasten kuljetusjärjestelmissä, joissa on palamis- tai räjähdyspotentiaalia. Näitä ovat puuhake, selluloosakuidut, sahanpuru, erilaiset pölyt, palavat höyryt ja muu palava materiaali. Muita käyttökohteita voivat olla erilaiset mekaaniset kuljetusjärjestelmät, kuten kuljettimet tai pudotustorvet. Tunnistin reagoi optisen signaalin nopeisiin muutoksiin, joten se soveltuu erityisesti kohteisiin, joissa hiukkaset ovat näkökentässä vain lyhyen ajan. Järjestelmän tarkoituksena on suojata alue siten, ettei mahdollinen vaarallinen kipinä pääse syntymään ilman että ilmaisin tai ilmaisimet havaitsevat ja sammuttavat sen. Yleensä tarvitaan kaksi tai useampia tunnistimia sen varmistamiseksi, että suojattava alue on vähintään yhden tunnistimen näkökentässä. Sammutus tapahtuu vesisuihkulla, joka sijaitsee tunnistimen alapuolella. Lisätietoa tämän esitteen järjestelmistä ja YTM:n muusta palontorjuntavalikoimasta löydät verkkosivuiltamme 7

8 YTM-Industrial INDUTRADE GROUP Tiilenlyöjänkuja 9 B, Vantaa Puh , ytm.info@ytm.fi Huolto- ja ylläpitopalvelut Olemme tässä esitteessä kuvattujen sammutusjärjestelmien sertifioitu huolto- ja asennusliike. Teemme järjestelmien asennus-, huolto- ja ylläpitotyöt viranomaisten ja laitevalmistajien ohjeiden ja vaatimusten mukaisesti, sekä sammutusjärjestelmiä koskevia lakeja noudattaen. Vuosihuollot suoritetaan joko 6 kk tai 12 kk välein, sammutusjärjestelmästä riippuen. Vuosihuolloista tehdään asiakkaan kanssa vuosihuoltosopimus ja ajankohdasta sovitaan asiakkaan kanssa etukäteen. Tiilenlyöjänkuja 9 B, Vantaa Puh , ytm.info@ytm.fi /2019
