Teräsritilät. Julkisivuverhoiluista raskaaseen ajoneuvoliikenteeseen. Tyypit ja mallit. Me autamme

Transkriptio

1 Teräsritilät

2 Teräsritilät Julkisivuverhoiluista raskaaseen ajoneuvoliikenteeseen Teräsritilöitä käytetään tavallisesti teollisuusympäristöissä ja ympäristöissä, joissa on korkeat turvallisuusvaatimukset. Teräsritilää voi myös käyttää näköesteenä tai julkisivuverhouksena. Valmistamme teräsritilöitä sekä sisäänkäynteihin, ajoteille että kävelyreiteille, luiskiksi, aidoiksi ja julkisivuverhoiluun. Tyypit ja mallit Teräsritilää valmistetaan kolmea mallia: A-ritilä, puristehitsattu ritilä ja ympäristöritilä. Kaikkia malleja on saatavana useita eri kokoja, eri silmäkoolla ja eri tavoin pintakäsiteltynä. Me autamme Yleisimmät varastossa olevat ritilämallit ja niiden mitat. Valmistamme tilauksesta halutun kokoiset tai malliset ritilät. Tarjoamme nopeat toimitukset ja voimme auttaa sinua kaikessa aina suunnittelusta valmiiseen tuotteeseen. 2

3 Nopea toimitus vai toiveittesi mukaan räätälöity tuote? Vakiomalli Mittojen mukaan valmistettu Teräsritilöiden yleisimmät koot H3, H6 ja N6 ovat varastotuotteita. Toimituspituus on mm 10 mm välein. Teräsritilöitä on saatavana myös täysikokoisina mm pituisina levyinä, minkä ansiosta voimme aina tarjota nopean toimituksen. Ritilälevyt voidaan valmiiksi leikata sopivan kokoisiksi. Autamme sinua löytämään teräsritilän, jonka ominaisuudet ja toiminnot täyttävät toiveesi. Olemme aina vain soiton päässä. 3

4 Millaista ritilää tarvitset? Valmistamme erilaisia teräsritilöitä, joiden mitat, silmäkoko ja materiaali vaihtelevat. Olemme ryhmitelleet teräsritilät käyttökohteen mukaan. Ritilät voidaan toimittaa suoraan varastosta tai ne voidaan toimittaa haluttuun mittaan katkaistuna lyhyellä toimitusajalla. Soita meille, jos tarvitset apua sopivan löytämisessä. Tasoritilät A-ritilät Meillä on suuri valikoima tasoritilöitä valmiina varastokokoina. Tämä mahdollistaa nopeat toimitukset ja helpon asennuksen. Ristikkäisistä lattateräksistä valmistettuja A-ritilöitä käytetään usein ympäristöissä, joissa ulkonäölle asetetaan korkeat vaatimukset. Ajotasoritilät Esimerkiksi sisäänkäynneissä tai julkisivuissa. A-ritilästä voidaan valmistaa erikoisvahva versio, joka kestää esim. raskaan ajoneuvoliikenteen. Ajotasoritilöitä on saatavana sekä kevyttä että raskasta liikennettä varten. Niitä on saatava sekä valmiina varastokokoina että mittatilaustyönä toiveittesi mukaan. Liukuturvaritilät Liukuturvaritilässä on hammastettu yläpinta, joka tarjoaa turvallisen kulkupinnan liukkaassa ympäristössä. Jalkasäleiköt Meillä on laaja valikoima pienemmällä silmäkoolla varustettuja jalkasäleiköitä. Niitä on saatavana valmiina varastokokoina. Valmistamme jalkasäleiköitä kaikenlaisiin sisäänkäynteihin ostoskeskusten suurista sisäänkäynneistä pienten kiinteistöjen oviaukkoihin. Ympäristöritilät Ympäristöritilässä on ohuempi sinkkikerros, mikä pienentää valmistuksen ympäristövaikutuksia. Kantavuudeltaan se on yhtä hyvä kuin muutkin teräsritilät. Täysikokoiset ritilät Valmistamme täysikokoisia teräsritilöitä 3-6 metrin pituisina mattoina, joiden silmäkoko ja kantoteräksen korkeus vaihtelevat. Ruostumattomat ritilät Ruostumaton teräsritilä valmistetaan puristehitsattuna- tai A-ritilänä. Materiaalilaatu EN Suurisilmäiset ritilät Suurisilmäisiä ritilöitä käytetään usein murtosuojana, aitoina ja alakattoina. Niitä on saatava eri silmäko oilla tai räätälöityinä versioina. 4

5 Alumiiniritilä Alumiiniritilä on valmistettu samalla tavalla kuin A-ritilä, mutta kevyemmästä materiaalista, alumiinista EN AW Alumiiniritilä on vankka, helposti käsiteltävä ja sitä on saatavana eri kantoterästen korkeuksilla. 5

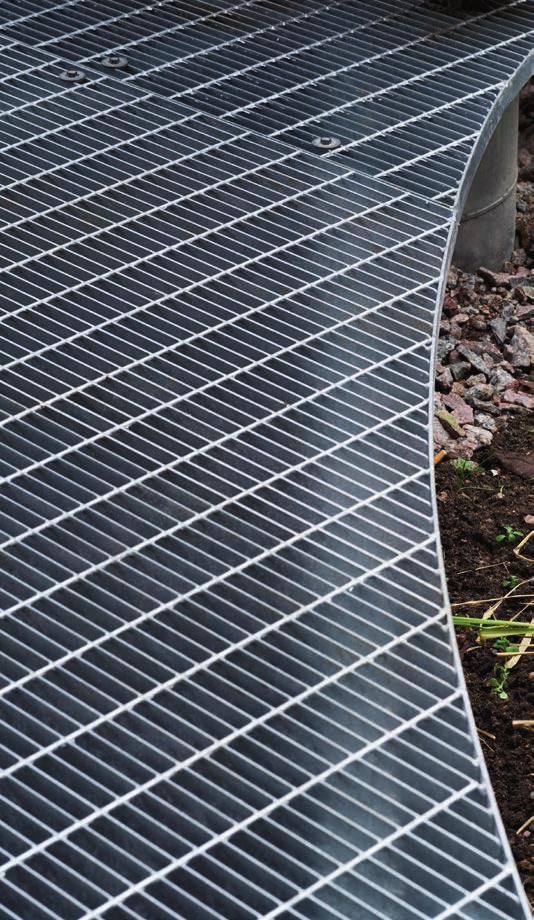

6 Tasoritilät Tasoritilöillämme saat turvalliset kulkutiet kaikkiin ympäristöihin. Tasoritilä muodostaa näköesteen suuremmissa korkeuksissa, minimoi putoavien esineiden riskin ja tarjoaa turvallisen alustan öljyroiskeille alttiissa ympäristössä. Valikoimassamme on turvallisia ja kestäviä tasoritilöitä sekä lattioihin, luiskiin että kulkusiltoihin. Tasoritilät Yleisimmät tasoritilämme on valmistettu puristehitsatusta ritilästä, mutta meillä on myös tasoritilöitä, jotka on valmistettu ristikkäisistä lattateräksistä valmistetuista A-ritilöistä tai ympäristöritilöistä, jotka ovat ympäristöystävällisin vaihtoehtomme. Ritilä on aina valittava olosuhteiden mukaan. Jos sinulla on vaikeuksia valita tai tarvitset neuvontaa, olemme valmiita auttamaan. Täysikokoiset ja mittojen mukaan leikatut teräsritilät Teräsritilät voidaan tilata eri kantoterästen korkeuksilla, silmäkooilla ja mitoilla. Toimituspituus on mm. Täysikokoisen teräsritilän leveys on 1000 mm. Me autamme mielellämme suunnittelussa. Nopeat toimitukset varastokokojen ansiosta Kaikkia ritilämalleja on saatavana useissa valmiissa varastoko oissa, jotka mahdollistavat nopeat toimitukset, selkeän suunnittelun ja helpon käsittelyn valitusta tasoritilästä riippumatta. Nopeiden toimitustemme vahvistamiseksi meillä on varastossa useita erilaisia kaikkia ritiläkorkeuksia varten sovitettuja asennuskehyksiä. Tasoritilää on saatavana kolmella silmäkoolla (harvasta tiheään) ja korkeus on mm silmäkoosta riippuen. Tasoritilän toimituspituudet ovat mm 10 mm välein. Leveys on aina 1000 mm. Kaikissa varastoiduissa tasoritilöissä on reunateräkset ja ne ovat kuumasinkittyjä. Jos tilaat varastokokoisen tasoritilän ennen klo 10.00, toimitamme ne samana päivänä. 6

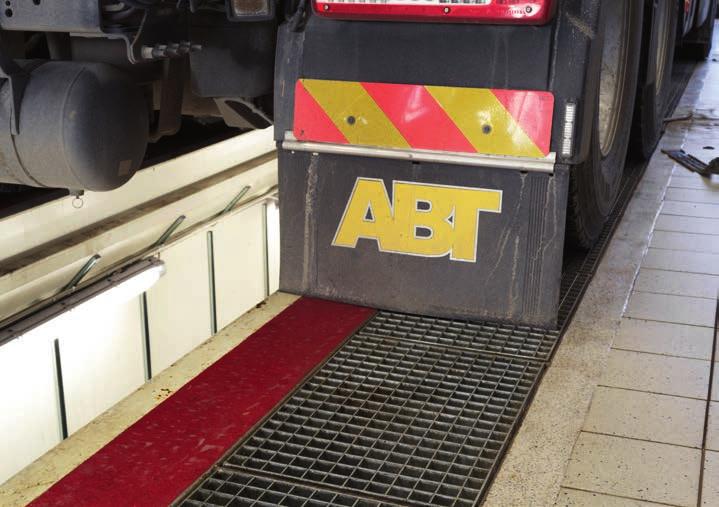

7 Ajotasoritilät Ajotasoritilöitä on saatavana sekä henkilöauto- ja trukkiliikennettä että raskasta liikennettä varten. Ajotasoritilää valittaessa on tärkeää käyttää lähtökohtana ajoneuvojen aiheuttamia arvioituja rasituksia. Muista sovittaa valinta ajosuunnan, painepinta-alan, todellisen pyöräkohtaisen kuormituksen sekä suurimman jännevälin mukaan. Autamme sinua tekemään oikean valinnan. Varastoritilä, mittojen mukaan leikattu vai täysikokoinen? Yleisimpiä ajotasoritilöitä on saatavana varastotuotteina välittömästi toimitusvalmiina, mikä helpottaa teräsritilän suunnittelua ja käsittelyä. Valitse laajasta valikoimasta ritilöitä, jotka täyttävät yleisimmät kuormitusvaatimukset ja täydennä sopivalla asennuskehyksellä. Meillä on varastossa asennuskehyksiä kaikkia ritiläkorkeuksia varten ja valmistamme ajotasoritilät asiakkaan mittojen ja toiveiden mukaan. Lisätietoa ja yksityiskohtaiset kuormitustaulukot löydät kotisivuiltamme. 7

8 Liukuturvaritilät Liukuturvaritilällä saat turvallisen ja pitävän kulkutien kaikkiin ympäristöihin. Hammasloviritilää käytetään usein paikoissa, joissa öljyroiskeet voivat aiheuttaa ongelmia. Meillä on ritilöitä, jotka on kehitetty erityisesti offshore-teollisuutta varten. Soita meille, niin kerromme lisää. Turvallinen alusta useissa eri ko oissa Turvaritilät offshore-teollisuuteen Liukuturvaritilä valmistetaan puristehitsatusta teräsritilästä. Ritilää on saatavana eri silmäko oilla ja mm korkeilla kantoteräksillä erilaisten kantavuustarpeiden täyttämiseksi. Liukuturvaritilä on tilaustuote ja valmistetaan asiakkaan mittojen ja toiveiden mukaan. Valikoimassa on kaksi hammastettua ritilää offshoreteollisuuteen: HN9-T ja JN9-T. Näissä joka toinen kantoteräs on korvattu pyörötangolla. Tämä pienentää painoa ja varmistaa, että 15 mm silmäkokovaatimus täyttyy. 8

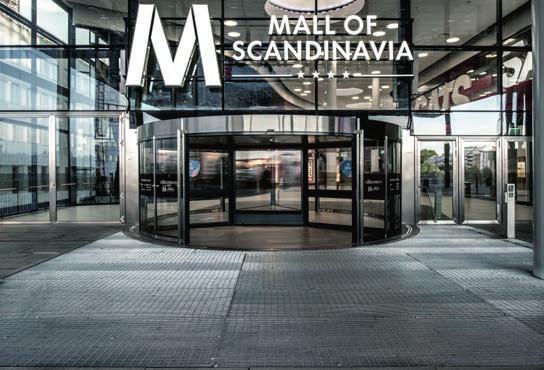

9 Jalkasäleiköt Valmistamme jalkasäleikköjä kaikenlaisiin sisäänkäynteihin ostoskeskusten suurista sisäänkäynneistä pienten kiinteistöjen oviaukkoihin. Suuressa varastovalikoimassamme on erilaisia ominaisuuksia ja toimintoja tarjoavia jalkasäleikköjä. Koristeellisista jalkasäleiköistä raapelistalla varustettuihin toiminnallisiin jalkasäleikköihin ja parempaa pitoa tarjoaviin hammastettuihin versioihin. Meillä on varastossa myös asennuskehyksiä kaikkia ritiläkorkeuksia varten. Varastotuote vai mittojen mukaan valmistettu? Yleisimpiä jalkasäleiköitä on saatavana varastotuotteina välittömästi toimitusvalmiina, mikä helpottaa suunnittelua ja käsittelyä. Lisäksi valmistamme jalkasäleikköjä asiakkaan mittojen ja toiveiden mukaan. Jos tarvitset neuvoja, soita meille. Täysikokoiset ritilät Valmistamme täysikokoisia puristehitsattuja teräsritilöitä. Ritilälevyjen leveys on 1000 mm ja ne toimitetaan 3000 ja 6000 mm pituisina mattoina, joiden silmäkoko ja kantoteräksen korkeus vaihtelevat. Täysikokoiset ritilät toimitetaan kuumasinkittyinä. Varastotuote vai mittojen mukaan valmistettu? Yleisimpiä täysikokoisia teräsritilöitä on saatavana varastotuotteina välittömästi toimitusvalmiina. 9

10 Suurisilmäiset ritilät Suurisilmäiset ritilälevyt sopivat parhaiten ympäristöihin, joissa vaaditaan turvallisuutta ja tyylikkyyttä. Yleisimmät käyttökohteet ovat suojaritilät, portit, murtosuojat, aidat, alakatot, sermit, kukkaristikot ja myymäläsisustukset. Tyypit ja mallit Suurisilmäiset ritilät ovat joko puristehitsattua teräsritilää tai A-ritilää. Puristehitsattua teräsritilää on saatavana kolmella silmäkoolla (68x50 mm, 66x75 mm, 100x100 mm). A-ritilän silmäkoot ovat 11 mm kerrannaisia toiveittesi mukaan. Lue lisää A-ritilästä seuraavalla sivulla. Ritilät toimitetaan vakiona kuumasinkittynä, mutta voidaan toimittaa myös jauhemaalattuna. Ympäristöritilät Ympäristöystävällisin ritilämme ympäristöihin, joissa korroosio ei ole ongelma. Ympäristöritilä on hyvä vaihtoehto, kun sisällä on peitettävä suuria alueita. Ritilä valmistetaan energiatehokkaasti ja siinä on muita ritilätyyppejä ohuempi sinkkikerros, mikä pienentää valmistuksen ympäristövaikutuksia. Ympäristöystävällinen ja luotettava Ympäristöritilä on yhtä kantavaa, kestävää ja lujaa kuin puristehitsattu teräsritilä. Puristehitsatusta teräsritilästä poiketen ympäristöritilän teräs on kuumasinkitty jo kanto- ja sideterästen valmistusvaiheessa. Nopeat toimitukset varastokokojen ansiosta Ympäristöritilästä on saatavana neljä valmista varastokokoa. Ritilälevyjen leveys on 1000 mm ja pituudet ovat 700, 900, 1000 ja 1200 mm 34x75 mm:n silmäkoolla. Voimme valmistaa ympäristöritilöitä toiveittesi mukaan. Soita meille, niin kerromme lisää. 10

11 A-ritilät A-ritilät valmistetaan ristikkäisistä lattateräksistä samalla tavalla kuin silloin, kun aloitimme ritilöiden valmistuksen 50 vuotta sitten. A-ritilä on erittäin kantavaa ja sitä voidaan käyttää mm. kulkutasoritilänä, ajotasoritilänä ja jalkasäleikkönä. Tyypit ja mallit A-ritilän kantoterästen korkeus on vakiona mm ja silmäkoko on 22x22 mm tai 33x11 mm. Vakiokoot ovat varastotuotteita ja voimme tilauksesta valmistaa muita silmäkokoja 11 mm kerrannaisina toiveittesi mukaan. Varastotuote vai mittojen mukaan valmistettu? Yleisimpiä kokoja on saatavana varastotuotteina välittömästi toimitusvalmiina, mikä helpottaa suunnittelua ja käsittelyä. Muunneltava rakenne A-ritilöissä on saman kokoiset kanto- ja sideteräkset. A-ritilöissä on pienemmät kantoteräkset ja pienempi kantavuus kantoterästen suuntaan. A-ritilöihin on saatavana muita silmäkokoja tietyin rajoituksin. A-ritilät voidaan valmistaa myös kallistetuilla sideteräksillä. Erikoisvahvat A-ritilät Vahva ritilä ympäristöihin, joissa todella suuret kuormitukset ovat arkipäivää ja joissa ritilän on päästettävä nesteet, lika yms. lävitseen. Vahvaa A-ritilää käytetään tavallisesti raskaassa teollisuudessa; autoteollisuudessa, kaivosteollisuudessa, paperiteollisuudessa jne. Valmistettu toiveittesi mukaan Erikoisvahva A-ritilä valmistetaan tilauksesta asiakkaan toiveiden mukaan. Valitse sopiva kantoteräskorkeus ja sovita sideterästen koko kuormituksen ja ajosuunnan mukaan. Soita meille, jos tarvitset apua oikean A-ritilän valitsemisessa. 11

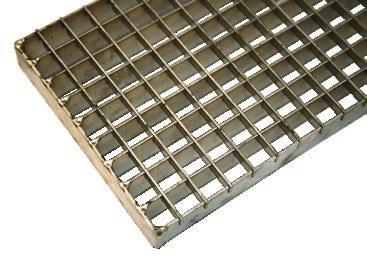

12 Ruostumattomat ritilät Ruostumatonta teräsritilää käytetään tavallisesti teollisuusympäristöissä, joissa tavallinen ruostesuojaus ei riitä. Ritilää voidaan käyttää sisäänkäynneissä, kun vaaditaan tyylikästä ulkonäköä. Ne valmistetaan samalla tavoin kuin muut teräsritilät, mutta materiaalilaatu on EN Ruostumattomat ritilät ovat tilaustuote ja ne valmistetaan asiakkaan mittojen ja toiveiden mukaan. Niitä on saatavana puristehitsattuina teräsritilöinä ja A-ritilänä ja ne toimitetaan tavallisesti peitattuna. Alumiiniritilä Kevyen painonsa ansiosta alumiiniritilä sopii täydellisesti mm. suurkeittiöihin. Se valmistetaan samalla tavoin kuin A-ritilä, mutta materiaalilaatu on EN AW Alumiiniritilä on stabiili, sitä helppo käsitellä ja siitä on saatavana eri korkuisina ja eri silmäko oilla. Alumiiniritilöissä on vakiona reunateräkset ja silmäkoko on 22x22 mm tai 33x11 mm. Alumiiniritilät ovat tilaustuote ja ne valmistetaan asiakkaan mittojen ja toiveiden mukaan. 12

13 Suunnittelu Autamme mielellämme erilaisten ritilätuotteidemme mitoituksessa, piirtämisessä ja suunnittelussa. Tähän olemme koonneet tietoa, josta on hyötyä tilausvaiheessa. Toleranssitiedot ja yksityiskohtaiset taulukot löydät kotisivuiltamme. Suunnittelussa huomioitavaa Huomattavaa ennen tilausta Jotta löytäisit oikean ritilätuotteen, on tärkeää määrittää vaatimukset selkeästi. Esimerkiksi vastaamalla seuraaviin kysymyksiin: Ennen tilausta on luonnollisesti muistettava monta asiaa. Tässä muutama vinkki. Jos tarvitset lisää tai haluat tukea suunnittelun aikana, voit aina ottaa meihin yhteyttä. Mille kuormitukselle ritilä mitoitetaan? Jalankulku- vai ajoneuvoliikenne? Mihin ympäristöön teräsritilä asennetaan? Sisälle vai ulos? Mikä silmäkoko sopii ritilän asennusympäristöön? Asennetaanko ritilä ympäristöön, jossa vaaditaan parempaa liukuturvaa? Onko ritilää saatavana varastotuotteena? Tarvitsetko asennuskehykset teräsritlöitä varten? Jos et osaa vastata kysymykseen tai haluat tukea ja neuvontaa suunnittelun aikana, voit aina ottaa meihin yhteyttä. Tarkista onko ritilää saatavana varastotuotteena. Taloudellisimman vaihtoehdon saamiseksi ritilän asennusmitta kannattaa sovittaa ritilän vakioleveyksiin. Kantoterästen asennusvirheiden välttämiseksi (ritilän kantava rakenne) vältä nelikulmaisia ritilöitä. Kiinnitetäänkö ritilä alustaansa? Muista tilata kiinnitysosat. Haluatko helpottaa asennusta? Merkitse jokainen ritilätuote asennuspiirustukseen esim. numeroyhdistelmällä, me varmistamme, että ritilälevyt merkitään samalla tavoin. Jos haluat, että ritilätuotteet merkitään, ilmoita asiasta tilauksen yhteydessä. 13

14 Asennuskehykset Meillä on varastossa asennuskehyksiä taso- ja ajotasoritilöille, liukuturvaritilöille ja jalkasäleiköille. Valmiit asennuskehykset on helppo asentaa ja ne voidaan tilata irto-osina tai yhteenhitsattuina kokonaisuuksina. Voimme valmistaa asennuskehykset mittojen mukaan. Jä Asennuskehys Varastoasennuskehykset Meillä on varastossa asennuskehyksiä kaikille taso- ja ajotasoritilöille ja jalkasäleiköille. Asennuskehykset voidaan toimittaa varastomittaisina ja katkaista mittaansa asennettaessa. Varastomittaisten asennuskehysten sivujen pituudet ovat 3000 mm ja nurkkien koot ovat 200x200 mm. Asennuskehykset toimitetaan kuumasinkittyinä ja niissä on valmiit valutartunnat ja naulanreiät Naulanreiät 0 20 Mittatilaustyönä tehdyt asennuskehykset Myös asennuskehykset voidaan valmistaa sinun mittojesi ja toiveittesi mukaan. Mittojen lisäksi valittavanasi on useita materiaaleja. Kuumasinkitty on yleisin, mutta ne saa myös ruostumattomana. nn Valutartunnat Kulmakappale evä li

15 Kiinnitysosat Parhaan tuloksen ja turvallisemman ritilätuotteen varmistamiseksi suosittelemme, että ritilä kiinnitetään aina alustaansa. Siihen kannattaa käyttää kiinnitysosia, joita on saatavana varastotuotteina joko kuumasinkittynä tai ruostumattomana. Kiinnitysosat voidaan tilata täydellisinä tai erillisinä. Täydelliset kiinnitysosat Erilliset kiinnitysosat Meillä on monia valmiita ratkaisuja teräsritilän kiinnitykseen kiristimistä ja J-koukuista ruostumattomiin saumansitojiin. Jokaista ritilätyyppiä varten on useita vaihtoehtoja. Erilliset kiinnitysosat sinulle, joka haluat täydentää kiinnitysosaa tai luoda oman kiinnitysratkaisun. Valittavana on useita ylä- ja alaosia, liitososia sekä sopivia ruuveja ja muttereita. Pakkauskoko on 100 kpl täydellisiä kiinnikkeitä. Pakkauskoko on 100 kpl erillisiä kiinnikkeitä. 15

16 Weland Oy, Peltotie 31, ULVILA Myynti ja varastot: Weland Oy, Peltotie 31, ULVILA Puhelin: Sähköposti: Kotisivut: Myynti / Etelä-Suomi: Weland Oy, Kärrbyntie 52, 10160Degerby Puh: Layout: IndustriReklam AB Paino: Hylte Tryck AB Lisätietoa tuotteistamme löydät kotisivuiltamme: tai
