1 LEDSPOTIT sivut LEDNAUHAT sivut VALONOHJAUS sivut SISUSTUS- JA MUUT VALAISIMET sivut SÄHKÖTARVIKKEET sivu 236 KYLPYHUONEVALAISIMET sivu PEILIT sivut /2019

2 Valaisimien kotelointiluokat (IP) Sähkölaitteiston asentamiselle on määritelty kotelointiluokituksia, jotka määräytyvät asennusympäristön mukaan. Sähkölaitteen koteloinnin suojaustaso ilmaistaan IPluokituksella. Esim. suihkutiloissa ja muissa kosteissa tiloissa, joissa on roiskevettä, valaisinten luokitus määräytyy valaisimen sijoituspaikasta suhteessa vesipisteisiin. Valon värilämpötila (K) Värilämpötila eli lampun värisävy vaikuttaa valaistavan tilan tunnelmaan. Värilämpötilan mittayksikkö on Kelvin (K). Kodin oleskelutiloissa suositaan matalahkon värilämpötilan lamppuja, sillä niiden lämmin tai puhtaan valkoinen valo koetaan kodikkaan miellyttäväksi. Lämmin valkoinen K Puhdas valkoinen K Kylmä valkoinen 5500K - Hehkulamppu 2700K Halogeenilamppu 3000K Pienloistelamppu K Loistelamppu K LED-lamppu K Päivänvalo 5500K Värintoistokyky (Ra) Lampun värintoistokyky kertoo, miltä huonekalujen ja muiden esineiden värit tulevat valossa näyttämään. Värintoistokykyä kuvaa värintoistoindeksi eli Ra-indeksi. Mitä suurempi luku, sitä luonnollisemmin värit toistuvat. Kotikäytössä ledvalojen värintoistoindeksin suositellaan olevan vähintään Ra 80. Valon määrä (lm) Ledvalaisimen wattimäärä ei kerro lampun tuottaman valon määrästä, vaan ainoastaan sähkönkulutuksesta. Valon määrän eli valovirran mittari on nimeltään lumen (lm). Hehkulamppu (W) Led (Lm) Valaistusvoimakkuusarvo (lux) Valon määrä pinnalla ilmoitetaan valaistusvoimakkuus-arvoina eli lukseina (lux). Tämä arvo on suhteessa lampun valovirtaan, valaisimen optisiin ominaisuuksiin ja valaisimen etäisyyteen valaistavasta pinnasta. Suuntaa-antavana lukemana pidetään esim. työskentelyyn tasolla luksia, kylpyhuoneessa yleisvalolla 50 luksia lattiatasossa mitattuna ja vaatehuoneessa luksia º 2 1

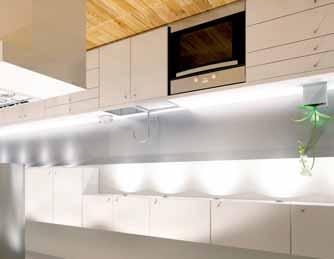

3 LEDSPOTIT TASAJÄNNITE 12V 213 Slim LED-sarjat Slim LED-sarja 1 kromi Slim LED-sarja 2 kromi Slim LED-sarja 3 kromi Slim LED-sarja 4 kromi Slim LED-sarja 5 kromi Slim LED-sarja 6 kromi Slim LED-sarja 7 kromi Slim LED-sarja 8 kromi Slim LED-sarja 9 kromi Slim LED-sarja 10 kromi Slim LED-sarja sisältää kromatut ledspotit ja sopivan muuntajan. LED-valot asennetaan 59-60mm upotusaukkoon. Tekniset tiedot: 1,7w, 4200K, 60 lumenia, IP20, 12Vdc, käyttöikä h, RA>80. Valonsäde 60 astetta. Ledspotin johdon pituus on yli 2m ja paketissa tulee mukana liitinrimalla varustettu muuntaja, jossa on 1,8m virtajohto pistokkeella. Erikseen tilattavissa 2m jatkojohto spotille sekä korokerengas pinta-asennusta varten Metallikiinnikkeiden kanssa Ø63mm Ø56 12 Ø65 Esim Slim tuoteperhe Slim LED-spotti kromi upotettava 1,7W Slim korokerengas kromi H-12mm metallia Jatkojohto 2m, 12V-24V Muuntaja 15W 12V 1-6 Slim LED-spotille Muuntaja 30W 12V 1-10 Slim LED-spotille Erikseen tilattavat Slim tuoteperheen osat. Muuntajat (IP20) sisältävät spotin pikaliittimelle soveltuvan liitinriman sekä 1,8m virtajohdon pistokkeella YHTEENSOPIVA Tuoteperheen kanssa voi käyttää Nexan himmenninjärjestelmää s.216

4 214 LEDSPOTIT TASAJÄNNITE 12V Q1 Paneeliledsarjat 100x100 12V Q1-12V ledpaneelisarja Q1-12V ledpaneelisarja Q1-12V ledpaneelisarja Q1-12V ledpaneelisarja Q1-12V ledpaneelisarja Q1-12V ledpaneelisarja Valmis pinta-asenteinen 12 Vdc paneeliledsarja, jossa tehokkaat paneeliledit (100x100x5mm) valkoisella ulkokehällä sekä sarjaan soveltuva muuntaja liitinrimalla. Q1 LED-paneelin tekniset tiedot: 3W, 150lm, h, 12Vdc, 4000K, IP20. LEDpaneelissa on 2m johto pikaliittimellä, muuntajassa (IP20) 1,8m virtajohto pistokkeella. Esim Q2 Paneeliledsarjat 200x100 12V Q2-12V ledpaneelisarja Q2-12V ledpaneelisarja Q2-12V ledpaneelisarja Q2-12V ledpaneelisarja Q2-12V ledpaneelisarja Valmis pinta-asenteinen 12V paneeliledsarja, jossa tehokkaat paneeliledit (200x100x5mm) valkoisella ulkokehällä sekä sarjaan soveltuva muuntaja liitinrimalla. Q2 paneeliledsarjan tekniset tiedot: 6W, 350lm, h, 12Vdc, 4000K, IP20. LEDpaneeliledissä on 2m johto pikaliittimellä, muuntajassa (IP20) 1,8m virtajohto pistokkeella. Esim Paneeliled 12V tuoteperheen tuotteet Paneeliled Q1-12V 100x100x5mm 3W valkoinen Paneeliled Q2-12V 200x100x5mm 6W valkoinen LED-jatkojohto 2m 12V-24V Muuntaja 15W 12Vdc (1-5xQ1 tai 1-2xQ2) Muuntaja 30W 12Vdc (1-9xQ1 tai 1-5xQ2) Erikseen tilattavat 12Vdc paneeliled tuoteperheen osat. Paneeliledissä on 2m johto pikaliittimellä. Jatkojohto 2m tilattavissa erikseen. Muuntajat (IP20) sisältävät ledin pikaliittimelle soveltuvan liitinriman sekä 1,8m virtajohdon pistokkeella YHTEENSOPIVA Paneeliled 12V tuoteperheen kanssa voi käyttää Nexan himmenninjärjestelmää s

5 LEDSPOTIT TASAJÄNNITE 24V 215 Q1 Paneeliledsarjat 100x100 24V Q1-24V ledpaneelisarja Q1-24V ledpaneelisarja Q1-24V ledpaneelisarja Q1-24V ledpaneelisarja Q1-24V ledpaneelisarja Q1-24V ledpaneelisarja Valmis pinta-asenteinen 24Vdc paneeliledsarja, jossa tehokkaat paneeliledit (100x100x5mm) valkoisella ulkokehällä sekä sarjaan soveltuva Osram muuntaja liitinrimalla. Tekniset tiedot/paneeliled: 5W, 365lm, h, 24Vdc, 4000K, IP20. Paneeliledissä on 2m johto pikaliittimellä, muuntajassa (IP20) 1,8m virtajohto pistokkeella. Esim Q2 Paneeliledsarjat 200x100 24V Q2-24V ledpaneelisarja Q2-24V ledpaneelisarja Q2-24V ledpaneelisarja Q2-24V ledpaneelisarja Q2-24V ledpaneelisarja Q2-24V ledpaneelisarja Valmis pinta-asenteinen 24V paneeliledsarja, jossa tehokkaat 6W paneeliledit (200x100x5mm) valkoisella ulkokehällä sekä sarjaan soveltuva Osram muuntaja liitinrimalla. Tekniset tiedot/paneeliled: 6W, 525lm, h, 24Vdc, 4000K, IP20. Paneeliledissä on 2m johto pikaliittimellä, muuntajassa (IP20) 1,8m virtajohto pistokkeella. Paneeliled 24V tuoteperhe Paneeliled Q1-12V 100x100x5mm 5W valkoinen Paneeliled Q2-12V 200x100x5mm 6W valkoinen LED-jatkojohto 2m 12V-24V Esim Muuntaja Osram Element 30W 24Vdc Muuntaja Osram Element 60W 24Vdc Erikseen tilattavat 24Vdc paneeliled tuoteperheen osat. Paneeliledissä on 2m johto pikaliittimellä. Jatkojohto 2m tilattavissa erikseen. Laadukkaat Osramin muuntajat sisältävät ledin pikaliittimelle soveltuvan liitinriman sekä 1,8m virtajohdon pistokkeella. YHTEENSOPIVA Paneeliled 24V tuoteperheen kanssa voi käyttää Nexan himmenninjärjestelmää s. 216

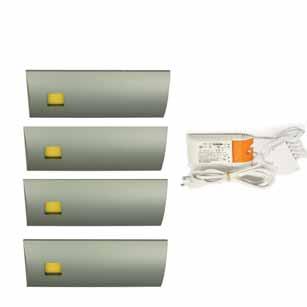

6 216 LEDSPOTIT TASAVIRTA 350mA D lau 4000K ledsarjat D lau ledsarja-1 rst-väri D lau ledsarja-2 rst-väri D lau ledsarja-3 rst-väri D lau ledsarja-4 rst-väri D lau ledsarja-5 rst-väri D lau ledsarja-1 valkoinen D lau ledsarja-2 valkoinen D lau ledsarja-3 valkoinen D lau ledsarja-4 valkoinen D lau ledsarja-5 valkoinen D lau ledsarja-1 musta D lau ledsarja-2 musta D lau ledsarja-3 musta D lau ledsarja-4 musta D lau ledsarja-5 musta LED-jatkojohto 1,8m 350 ma D-lau ledvalosarja sisältää ledvalaisimet sekä muuntajan. D lau valaisin on helppo asentaa kaapin alle, kiinnityksen jälkeen pintaosa työnnetään paikalleen ja ruuvit jäävät piiloon. Tekniset tiedot/d lau led: 3,4W powerled, valon väri 4000K, 238 lumenia, IP20, tasavirta 350mA, käyttöikä (70%) h, RA>80. Valaisimeen kuuluu 1,8m johto pikaliittimellä. Sarjan mukana tulee liitinrimalla varustettu Osram IP20 muuntaja (1-sarjassa IKM muuntaja), jossa on 1,5m virtajohto pistokkeella. Valaisinvaihtoehdot: RST Valkoinen Musta Asennus: 8, Esim Huom! Liitinriman kontaktit tulee olla kaikki kytkettyjä joko LED-yksiköillä tai johdinliittimillä sarjantoiminnan turvaamiseksi. Valaisimien liittimet tulee olla kytkettynä liitinrimaan ennen syöttöjohdon kytkemistä virtalähteeseen.

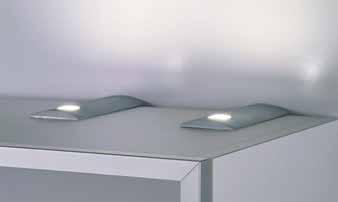

7 LEDSPOTIT TASAVIRTA 320mA 217 D lau 4000K ledsarjat himmentimellä D lau himmennin ledsarja-1 rst-väri D lau himmennin ledsarja-2 rst-väri D lau himmennin ledsarja-3 rst-väri D lau himmennin ledsarja-4 rst-väri D lau himmennin ledsarja-1 valkoinen D lau himmennin ledsarja-2 valkoinen D lau himmennin ledsarja-3 valkoinen D lau himmennin ledsarja-4 valkoinen D lau himmennin ledsarja-1 musta D lau himmennin ledsarja-2 musta D lau himmennin ledsarja-3 musta D lau himmennin ledsarja-4 musta Valaisinvaihtoehdot: RST LED-jatkojohto 1,8m 1,8 350 ma D-lau ledvalaisinsarja himmentimellä varustettuna sisältää ledvalaisimet, joista yhdessä on himmenninkytkin, sekä 15W himmenninmuuntajan. Tekniset tiedot/d lau led: 3,75W powerled, valon väri 4000K, 238 lumenia, IP20, tasavirta 320mA, käyttöikä h, RA>80. Valaisimeen kuuluu 1,8m johto pikaliittimellä. Erikseen tilattavissa pikaliittimillä varustettu 1,8m jatkojohto. Valaisinsarjan mukana tulee liitinrimalla varustettu asennusvalmis IKM-himmenninmuuntaja (IP20), jossa on 1,5m virtajohto pistokkeella. Valkoinen Musta Kytkentäohje D lau sarjalle himmentimellä: 8, Syöttö pistotulppa (europlugi) V Esim himmenninkytkin LED muuntaja 320mA himmentimellä 1-15W LED liitinrima 6-osainen Huom! LED 3, 75W + himmenninkytkin LED 3, 75W LED 3, 75W LED 3, 75W Liitinriman kontaktit tulee olla kaikki kytkettyjä joko LED-yksiköillä tai johdinliittimillä sarjantoiminnan turvaamiseksi. Valaisimien liittimet tulee olla kytkettynä liitinrimaan ennen syöttöjohdon kytkemistä virtalähteeseen.

8 218 LEDSPOTIT TASAVIRTA 350mA D lau tuoteperheen tuotteet D lau LED-valaisin, rst-väri, 3000K D lau LED-valaisin, valkoinen, 3000K D lau LED-valaisin, musta, 4000K D lau LED-valaisin, rst-väri, 4000K D lau LED-valaisin, valkoinen, 4000K D lau LED-valaisin, musta, himmenninkytkin, 4000K D lau LED-valaisin, rst-väri, himmenninkytkin, 4000K D lau LED-valaisin, valkoinen, himmenninkytkin, 4000K LED-jatkojohto 1,8m IKM (1 valaisimelle) Osram Ote13 6,5-13,5W (2-3 valaisimelle) Osram Ote18 9,5-19W (3-4 valaisimelle) Osram Ote W (4-5 valaisimelle) Valaisinvaihtoehdot: RST Erikseen tilattavat D lau tuoteperheen osat. Kaapin alle asennettava ledvalaisin, tekniset tiedot: 4W powerled, 3000K tai 4000K, IP20, tasavirta 350mA, h. RA 80, 238 lm (61lm/W), johdon pituus 1,8m. Himmenninkytkimellä varustetussa D laussa on valmiiksi mukana 15W muuntaja, johon voi liittää yhteensä min. 1 - max. 4 (1+3) D lau valaisinta. Muuntajat (IP20) sisältävät D lau ledvalaisimen pikaliittimelle soveltuvan liitinriman sekä 1,8m virtajohdon pistokkeella. Osram Ote ( ) kanssa voit käyttää erillistä Abb himmenninkytkintä s Valkoinen Musta

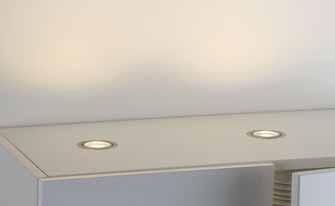

9 0,65 10, 65 LEDSPOTIT TASAVIRTA 350mA 219 Flat Eco ledsarjat Flat Eco 3000K ledsarja-2 kromi Flat Eco 3000K ledsarja-3 kromi Flat Eco 3000K ledsarja-4 kromi Flat Eco 3000K ledsarja-2 valkoinen Flat Eco 3000K ledsarja-3 valkoinen Flat Eco 3000K ledsarja-4 valkoinen Flat Eco 4000K ledsarja-2 kromi Flat Eco 4000K ledsarja-3 kromi Flat Eco 4000K ledsarja-4 kromi Flat Eco 4000K ledsarja-2 valkoinen Flat Eco 4000K ledsarja-3 valkoinen Flat Eco 4000K ledsarja-4 valkoinen TECHNOLOGY INCLUDED Ledsarja Flat Eco sisältää ledspotit, jotka voidaan joko upottaa (upotusaukko Ø57mm)tai asentaa pintaan mukana tulevan korokerenkaan avulla. Korokerenkaan korkeus on 25mm. Tekniset tiedot / Flat Eco: 3,86w, valonväri 3000K, 238 lumenia, käyttöikä h, RA>80, tasavirta 350mA, IP20. Jokaisen ledspotin mukana tulee 1,8m johto pikaliittimellä ja ledsarja sisältää asennusvalmiin, liitinrimalla varustetun, Osram muuntajan (IP20), jossa on 1,5m virtajohto pistokkeella. Esim Flat Eco tuoteperhe Ledspotti kromi 3000K Ledspotti valkoinen 3000K Ledspotti kromi 4000K Ledspotti valkoinen 4000K Korokerengas kromattu Korokerengas valkoinen Jatkojohto 1,8m Ø56, IKM 3W (1 valaisimelle) Osram Ote13 6,5-13,5W (2-3 valaisimelle) Osram Ote18 9,5-19W (3-4 valaisimelle) Osram Ote W (4-5 valaisimelle) Erikseen tilattavat Flat Eco tuoteperheen osat. Muuntajat (IP20) sisältävät spotin pikaliittimelle soveltuvan liitinriman sekä 1,8m virtajohdon pistokkeella.osram Ote ( ) muuntajan kanssa voit käyttää erillistä Abb himmenninkytkintä

10 220 LEDSPOTIT ABB himmenninkytkin Himmenninkytkin ABB 6523 U Erillinen ABB:n himmenninkytkin. Soveltuu D lau ledsarjoille 2-5 ilman himmennintä sekä Flat Eco ledsarjoille, joissa käytetään Osramin muuntajaa (2-3 valaisimelle), (3-4 valaisimelle) tai (4-5 valaisimelle). Kytkennän voi suorittaa vain valtuutettu sähköasentaja. N - + SEC L PRI AC-ledspotti Tesa AC-ledspotti Tesa valkoinen 4000K AC-ledspotti, joka kytketään suoraan verkkovirtaan. Väri valkoinen, 4000K, 3W, RA>80, 345Lx. Mitat Ø73 x 27mm, upotusaukko Ø56mm. IP44.

11

12 222 LEDNAUHAT TASAJÄNNITE 24 V Value Flex IP66 LED-nauhat Värilämpötila 3000K LED-nauha Osram Advanced IP K *T 24 Vdc lm/m - 5 W/m - 5m/rulla LED-nauha Osram Power IP K 24 Vdc lm/m - 8 W/m - 5m/rulla LED-nauha Osram High Power IP K *T 24 Vdc lm/m - 15 W/m - 5m/rulla Advanced ja Värilämpötila 4000K LED-nauha Osram Advanced IP K *T 24 Vdc lm/m - 5 W/m - 5m/rulla LED-nauha Osram Power IP K 24 Vdc lm/m - 8 W/m - 5m/rulla LED-nauha Osram High Power IP K *T 24 Vdc lm/m - 15 W/m - 5m/rulla Määrämittaan katkaistavat Value Flex IP66 LED-nauhat 3 vuoden takuulla. LED-nauhan toisessa päässä on syöttöjohtimet. Johdot on helppo liittää mukana tulevilla pikaliittimillä. Power ja High Power ja Nauha kiinnitetään takaosansa tarranauhalla. Power ja High Power nauhat suositellaan käytettäväksi alumiiniprofiilissa. Mitat: 11,0mm(leveys) x 4,0mm (korkeus). Katkaisuväli 100mm. Nauhat ovat himmennettävissä ja niiden elinikä on h Lisätarvikkeet IP66 lednauhoille Jatkojohto pikaliittimillä 2M (12/24V) Osram IP54 syöttöjohdin 0,5m liittimillä Osram 2 nauhan yhteenliittopala IP Osram silikonisuoja IP Muuntaja Osram Element 30W liitinrimalla Muuntaja Osram Element 60W liitinrimalla Muuntaja Osram Element 90W liitinrimalla Osram LED-nauhoja varten erikseen tilattavassa syöttöjohtimessa (121068) on valmiina liitin silikonisuojalla lednauhaa varten toisessa päässä sekä musta ESP-liitin muuntajan liitinrimaa varten toisessa päässä. Johdon pituus 500mm. Kaksi nauhaa voi yhdistää toisiinsa jatkoliittimellä (121063) ja varmistaa IP-suojaus päälle asennettavalla IPsilikonisuojalla (121064) Osram Element 24Vdc muuntajissa 6-osainen liitinrima sekä 1,5m virtajohto pistokkeella YHTEENSOPIVA Tuoteperheen kanssa voi käyttää Nexan himmenninjärjestelmää (s. 230)

13 LEDNAUHAT TASAJÄNNITE 24V 223 ShortPitch IP66 LED-nauhat Värilämpötila 3000K LED-nauha Osram Shortpitch 800 IP K 24 Vdc lm/m - 6,4 W/m - 6m/rulla LED-nauha Osram Shortpitch 1200 IP K *T 24 Vdc lm/m - 10 W/m - 6m/rulla LED-nauha Osram Shortpitch 2400 IP K *T 24 Vdc lm/m - 20 W/m - 3m/rulla Värilämpötila 4000K LED-nauha Osram Shortpitch 800 IP K 24 Vdc lm/m - 6,4 W/m - 6m/rulla LED-nauha Osram Shortpitch 1200 IP K 24 Vdc lm/m - 10 W/m - 6m/rulla LED-nauha Osram Shortpitch 2400 IP K *T 24 Vdc lm/m - 20 W/m - 3m/rulla Shortpitch ja Shortpitch ja Shortpitch ja Osramin ShortPitch Ip66 LED-nauhat ovat määrämittaan 60mm välein katkaistavissa ja ledien väli on ainoastaan 8,57mm. Toisessa päässä syöttöjohtimet (500mm). Nauhat kiinnitetään takaosansa tarranauhalla. Mitat: 11,1mm (leveys) x 4,1mm (korkeus). Nauhat ovat himmennettävissä ja niiden elinikä on h. Takuu 3v. Lisätarvikkeet IP66 lednauhoille Jatkojohto pikaliittimillä 2M (12/24V) Osram IP54 syöttöjohdin 0,5m liittimillä Osram 2 nauhan yhteenliittopala IP Osram silikonisuoja IP Muuntaja Osram Element 30W liitinrimalla Muuntaja Osram Element 60W liitinrimalla Muuntaja Osram Element 90W liitinrimalla Osram LED-nauhoja varten erikseen tilattavassa syöttöjohtimessa (121068) on valmiina liitin silikonisuojalla lednauhaa varten toisessa päässä sekä musta ESP-liitin muuntajan liitinrimaa varten toisessa päässä. Johdon pituus 500mm. Kaksi nauhaa voi yhdistää toisiinsa jatkoliittimellä (121063) ja varmistaa IP-suojaus päälle asennettavalla IPsilikonisuojalla (121064) Osram Element 24Vdc muuntajissa 6-osainen liitinrima sekä 1,5m virtajohto pistokkeella YHTEENSOPIVA Tuoteperheen kanssa voi käyttää Nexan himmenninjärjestelmää (s. 230)

14 224 LEDNAUHAT TASAJÄNNITE 24V Value Flex IP20 LED-nauhat Värilämpötila 3000K LED-nauha Osram Advanced IP K 24 Vdc lm/m - 8 W/m - 6m/rulla LED-nauha Osram Power IP K *T 24 Vdc lm/m - 13 W/m - 5m/rulla LED-nauha Osram High Power IP K *T 24 Vdc lm/m - 12 W/m - 5m/rulla Advanced ja Värilämpötila 4000K LED-nauha Osram Advanced IP K 24 Vdc lm/m - 5 W/m - 5m/rulla LED-nauha Osram Power IP K 24 Vdc lm/m - 8 W/m - 5m/rulla LED-nauha Osram High Power IP K *T 24 Vdc lm/m - 12 W/m - 5m/rulla Osramin IP20 LED-nauhat ovat määrämittaan katkaistavissa olevia nauhoja, joilla on 3 vuoden takuu. Nauhat ovat himmennetteävissä ja nauhan toisessa päässä on syöttöjohtimet. Nauha kiinnitetään takaosansa tarranauhalla. Elinikä h. Mitat: 8mm (leveys) x 1,5mm (korkeus) Power ja High Power ja Lisätarvikkeet IP20 lednauhoille Jatkojohto pikaliittimillä 2M (12/24V) Osram Syöttöjohdin 0,5m IP20 liittimillä Osram Syöttöjohdin 1,0m IP20 liittimillä Syöttöjohdin 2,0m IP Osram 2 nauhan yhteenliittopala IP Muuntaja Osram Element 30W liitinrimalla Muuntaja Osram Element 60W liitinrimalla Muuntaja Osram Element 90W liitinrimalla Osram lednauhoille erikseen tilattavissa syöttöjohtimissa on toisessa päässä valkoinen IP20 liitin lednauhalle ja toisessa päässä musta pikaliitin muuntajan liitinrimalle. Kaksi nauhaa voi yhdistää toisiinsa jatkoliittimellä (121063). Osram Element 24Vdc muuntajissa 6-osainen liitinrima sekä 1,5m virtajohto pistokkeella YHTEENSOPIVA Tuoteperheen kanssa voi käyttää Nexan himmenninjärjestelmää (s. 230)

15 LEDNAUHAT TASAJÄNNITE 24V 225 ShortPitch IP20 LED-nauhat Värilämpötila 3000K LED-nauha Osram Shortpitch 800 IP K *T 24 Vdc lm/m - 7 W/m - 6m/rulla LED-nauha Osram Shortpitch 1200 IP K *T 24 Vdc lm/m - 10 W/m - 6m/rulla LED-nauha Osram Shortpitch 2400 IP K *T 24 Vdc lm/m - 20 W/m - 3m/rulla Shortpitch ja Värilämpötila 4000K LED-nauha Osram Shortpitch 800 IP K 24 Vdc lm/m - 7 W/m - 6m/rulla LED-nauha Osram Shortpitch 1200 IP K 24 Vdc lm/m - 10 W/m - 6m/rulla LED-nauha Osram Shortpitch 2400 IP K *T 24 Vdc lm/m - 20 W/m - 3m/rulla Osramin ShortPitch IP20 LED-nauhat ovat määrämittaan 60mm välein katkaistavissa. Nauhan toisessa päässä syöttöjohtimet (500mm). Nauhat kiinnitetään takaosansa tarranauhalla. Mitat: 8mm (leveys) x 1,5mm (korkeus). Nauhat ovat himmennettävissä ja niiden elinikä on h. Takuu 3v. Shortpitch ja Shortpitch ja Lisätarvikkeet IP20 lednauhoille Jatkojohto pikaliittimillä 2M (12/24V) Osram Syöttöjohdin 0,5m IP20 liittimillä Osram Syöttöjohdin 1,0m IP20 liittimillä Syöttöjohdin 2,0m IP20 liittimillä Osram 2 nauhan yhteenliittopala IP Muuntaja Osram Element 30W liitinrimalla Muuntaja Osram Element 60W liitinrimalla Muuntaja Osram Element 90W liitinrimalla Osram lednauhoille erikseen tilattavissa syöttöjohtimissa on toisessa päässä valkoinen IP20 liitin lednauhalle ja toisessa päässä musta pikaliitin muuntajan liitinrimalle. Kaksi nauhaa voi yhdistää toisiinsa jatkoliittimellä (121063). Osram Element 24Vdc muuntajissa 6-osainen liitinrima sekä 1,5m virtajohto pistokkeella YHTEENSOPIVA Tuoteperheen kanssa voi käyttää Nexan himmenninjärjestelmää (s. 230)

16 226 LEDNAUHAT TASAJÄNNITE 24V Liitinrimalliset Element muuntajat Muuntaja Element 5-30W 24Vdc IP Muuntaja Element 20-60W 24Vdc IP Muuntaja Element 50-90W 24Vdc IP20 Osram Element -sarjan muuntajat ovat 24Vdc, IP20 ja niiden käyttöikä on h. Muuntajissa on ylikuumenemissuoja. Muuntajassa on valmiina 6-osainen liitinrima sekä 1,5m johto pistokkeella. Muuntajilla on 3 vuoden takuu. Koot: 30W 60W 90W 140x45x27,5mm 239x45,5x30mm 230x60x35mm Element muuntajat ilman johdotusta Muuntaja Element 5-30W 24Vdc IP Muuntaja Element 20-60W 24Vdc IP Muuntaja Element 50-90W 24Vdc Ip Asennuskaavio: Element 30/60/90W / /24 24V (-) pun. musta lednauha Lisätarvikkeet Virtajohto 1,5m europlugi Johdinsarja 2x2m sekä 4xpikaliitin Syöttöjohdin 0,5M IP Syöttöjohdin 0,5M IP Syöttöjohdin 1,0M IP Syöttöjohdin 2,0M IP Yhteenliittopala Ip Silikonisuoja yhteenliittopalalle

17 LEDNAUHAT 227 LED-NAUHOJEN PROFIILIT HTF Uppo Alumiiniprofiili upotettava 4m/salko Alumiiniprofiilin päätetulppa upotettava Linssiprofiili, muovia, valkoinen 4m/salko Musta alumiiniprofiili upotettava Valkoinen alumiiniprofiili upotettava 23 11,5 10,9 20,3 9, ,7 16, HTF Alumiiniprofiili 45 4m/salko Alumiiniprofiilin päätetulppa 45 ja profiilin kiinnitysosat Linssiprofiili, muovia, valkoinen 4m/salko Musta alumiiniprofiili Valkoinen alumiiniprofiili HTF Pinta Alumiiniprofiili pinta-asennus HTF 4m/salko Alumiiniprofiilin päätetulppa (2kpl/pussi) Linssiprofiili, muovia, valkoinen 4m/salko Musta alumiiniprofiili pinta-asennus HTF Valkoinen alumiiniprofiili pinta-asennus HTF , ,5

18 216 LEDNAUHAT TASAJÄNNITE 24V Osram LED-nauhojen mittatilauspalvelu Palveluun kirjaudutaan omilla verkkokauppatunnuksilla Helatukun verkkosivujen kautta. Kirjautumisen jälkeen luodaan suunnitelma, johon rakennetaan valaisintyypit ja valonlähteet. Profiilivaihtoehtoja on erilaisia pinta- sekä uppoasennukseen. 2. Määritä moduulin mitat Lednauhan tyypin valitsemisen jälkee valitaan moduulin pituus. Päätytulppien kokoa ei tarvitse huomioida moduulin mittaa valittaessa sillä ohjelma ottaa ne automaattisesti huomioon. Myös moduulilta lähtevän johtimen pituuden sekä syöttöpään saa valita.

19 LEDNAUHAT Valitse liitäntälaitteet Kun lednauhamoduulit on suunniteltu, tuotepaketti viimeistellään muuntajalla. Muuntajat toimitetaan valmiina pakettina moduulien pikaliitinrimalla sekä pistotulpalla varustettuna. Ohjelma laskee suunniteltujen lednauhamoduulien tehontarpeen automaattisesti ja tarjoaa sopivaa muuntajaa. Yhteen muuntajaan pystyy myös ryhmittämään useamman lednauhamoduulin. 4. Valitse lisävarusteet Muuntajien jälkeen valitaan tarvittavat lisävarusteet. Valikoimasta löytyy vastaanottimet pistorasiaan, himmentimet, kytkimet ja jatkojohdot. Himmenninlaitteessa on valmiiksi asennettuna pikaliitinrima kymmenelle lednauhamoduulille ja/tai paneeliledille, yhteensä max. 70W. 5. Tilaus on valmis Viimeisessä vaiheessa ohjelma näyttää yhteenvedon suunnitelman kaikista tuotepaketeista, muuntajista sekä lisävarusteista. Tämän jälkeen suunnitelma viedään ostoskoriin. Ostoskoriin on mahdollista viedä useampi eri suunnitelma kerralla. Tilauksen voi joko lähettää suoraan Helatukulle tai tallentaa tarjoukseksi. Useampi saman viikon aikana tehty tilaus toimitetaan samana päivänä, n työpäivää tilauksesta.

20 230 VALONOHJAUS 12V + 24V Nexa langaton himmennin Langaton himmenninvastaanotin 24Vdc max 70W + liitinrima (6) Osram lednauhoja voidaan käyttää yhdessä Nexan langattoman himmenninjärjestelmän kanssa. Vastaanottimessa on valmiina johto pikaliittimellä kytkettäväksi Osram muuntajaan sekä 6-osainen liitinrima, johon voi suoraan kytkeä mittatilauspalvelumme Osramin lednauhat (24Vdc, max 70W). Himmennintä ohjataan Nexan seinäkytkimillä ja Nexa Exxact -tuotteilla.. Osram Element 300mm Nexa vastaanotin + _ + _ 300mm 1-6 lednauhaa, yhteensä max 70W tai 1-6 Paneelilediä (24V) Nexa seinäkytkin kanavainen seinäkytkin kehyksellä kanavainen seinäkytkin kehyksellä Valkoinen radiotaajuudella toimiva langaton seinäkytkin, on/off toiminnolla ja portaattomalla himmentimellä (muistitoiminto). 2-kanavaisella seinäkytkimellä voi ohjata kahta toisistaan riippumatonta vastaanotinta. Himmennysominaisuudella haluttaessa käytetään himmenninlaitteen kanssa. Mukana paristo CR V, ja ruuvit sekä kaksipuolinen tarra asennukseen. Kantama 30m.

21 VALONOHJAUS 12V + 24V 231 Nexa Exxact seinäkytkin + kehys Nexa Exxact 1-kanavainen valkoinen seinäkytkin + valkoinen kehys Nexa Exxact 1-kanavainen valkoinen seinäkytkin + design kehys Nexa Exxact 2-kanavainen valkoinen seinäkytkin + valkoinen kehys Nexa Exxact 2-kanavainen valkoinen seinäkytkin + design kehys Nexa Exxact 1-kanavainen musta seinäkytkin + antrasiitti kehys Nexa Exxact 1-kanavainen musta seinäkytkin + design kehys Nexa Exxact 2-kanavainen musta seinäkytkin + antrasiitti kehys Nexa Exxact 2-kanavainen valkoinen seinäkytkin + design kehys Nexa Exxact valmis setti, jossa seinäkytkin ja kehys. Design kehyksessä mukana useita erilaisia taustoja, jotka voi vaihtaa läpinäkyvän pintaosan alle Nexa Exxact osat kanavainen seinäkytkin valkoinen kanavainen seinäkytkin musta kanavainen seinäkytkin valkoinen kanavainen seinäkytkin musta Valkoinen Antrasiitti Design kehys vaihdettavalla taustalla Erikseen tilattavat Nexa Exxact kytkimet sekä niihin soveltuvat Schneiderin kehykset. Radiotaajuudella toimiva langaton seinäkytkin, on/off toiminnolla ja portaattomalla himmentimellä (muistitoiminto). 2-kanavaisella kytkimellä voi ohjata kahta toisistaan riippumatonta vastaanotinta. Himmennysominaisuudella haluttaessa käytetään himmenninlaitteen kanssa. Mukana paristo.

22 232 VALONOHJAUS 12V + 24V Nexa vastaanotin pistorasialle Pistorasiaan asennettava vastaanotin Pistotulpalla varustettujen laitteiden ohjaamiseen tarkoitettu vastaanotin pistorasiaan. On/Off toiminto. Kuusi muistipaikkaa, voidaan ohjata erikseen ja ristikkäin eri etäohjaimilla. 230V 50Hz. Maksimikuorma 2300W, tehonkulutus valmiustilassa <1W. Toimii radiotaajuudella Nexan etäohjainten kanssa, kantama 30m. Nexa vastaanotin jakorasiaan Jakorasiaan asennettava vastaanotin Uppoasennettava vastaanotin kiinteään asennukseen koje- tai jakorasiaan. On/off toiminto, Maksimikuorma 1000W, tehonkulutus valmiustilassa <1W. Toimii radiotaajuudella kaikkien Nexan etäohjainten kanssa, kantama 30m. Nexa vastaanotin pistorasian taakse Vastaanotin moduuli 16A pistorasian taakse 16A vastaanotin moduuli joka voidaan asentaa nykyisten pistorasioiden taakse jolloin luodaan langaton on/off toiminto koko pistorasiasta. Pieni ja kompakti koko, soveltuu asennettavaksi kiinteästi. Tehonkulutus valmiustilassa <1W, kantama 30m

23 VALONOHJAUS 12V + 24V 233 Klebe liiketunnistin Liiketunnistin PIR 12V ja 24V / 30W harmaa osainen liitinrima 200mm johdolla 12Vdc ja 24 Vdc järjestelmän liiketunnistin. Väri harmaa. Liitetään muuntajan ja valaisimen väliin. Erikseen tilattavissa liitinrima mikäli valaisimia halutaan liittää enemmän kuin yksi. Valaisimeksi käy paneelivalot ja Slim ledspotit, max. yhteensä 30W liitinrima 17 muuntaja 12/24V PIR sensori liitinrima 12/24V Paneeliledit + _ 200mm 1000mm + _ 1000mm 12V Slim ledspotti Klebe ovikytkin Ovikytkin 12V/max 15W tai 24V/max 30W Ovikytkin voidaan joko pinta-asentaa tai upottaa Ø14x63mm poraukseen. Sensori kytkee valon päälle kun oven avaa. Voidaan myös ohjelmoida on/off kytkimeksi. Kytkimessä johto (1000mm), jonka päässä on liittimet muuntajan liitinrimalle sekä kahdelle valaisimelle (useammalle valaisimelle liitinrima ). Valaisimeksi käy joko 12V järjestelmän paneelivalot ja Slim ledspotit (yhteensä max. 15W) tai 24V järjestelmän paneelivalot (yhteensä max. 30W). Väri harmaa V Paneeliledit tai 24V Paneeliledit 11,8 10,8 Upotusaukko Ø14x63mm 1000mm 12V Slim ledspotti 16 Ovikytkin IR sensori muuntaja 12Vdc tai 24Vdc Klebe Wood dimmer Wood dimmer 12V/36W Wood dimmer 24V/72W Himmenninkytkin, joka asennetaan joko levyyn Ø7mm poraukseen tai levyn taakse. Kytkin reagoi kosketukseen puun tai muovin läpi, levyn vahvuus saa olla max. 30mm. Kytketään muuntajan ja valaisimen väliin. Erikseen tilattavissa liitinrima mikäli valaisimia halutaan liittää enemmän kuin yksi. Valaisimeksi 12V versiolle paneelivalot ja slim spotit (max 36W) ja 24V versiolle vastaavat paneelivalot sekä lednauhat (max. 72W). Mitat 140x6,5x5mm.

24 234 SISUSTUS- JA MUUT VALAISIMET Saarekevalo 1230 Saarekevalo 890mm musta 1231 Saarekevalo 1190mm musta 1232 Saarekevalo 1490mm musta *toimitustuote Näyttävä saarekkeen tai pöytätason yläpuolelle soveltuva ledvalaisin. Kattoon kiinnitettävässä kotelossa (660x66,5x36) on sisällä muuntaja (24V). Korkeus säädettävissä 1900mm saakka. 10x6,5mm ohut kantikas musta ledvalaisin, pituus 890/1190/1490mm. Valon värilämpötila neutraali 4000K. 230V 50/60Hz, CRI>90. Himmennettävissä (LC) M O D E L W 19,6 25,6 28,3 lm kg 1,7 1,7 1,75 EE-Klasse EE class

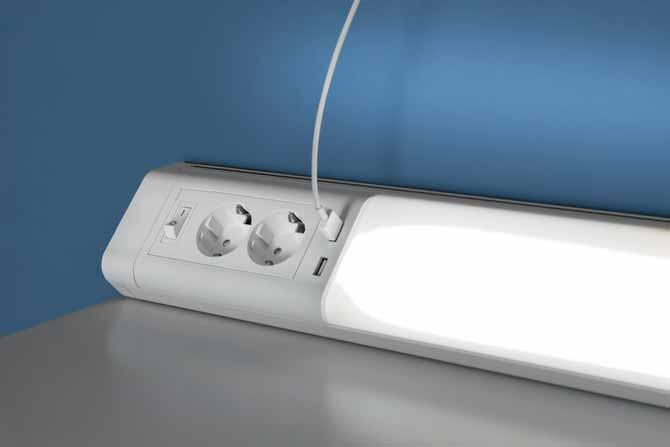

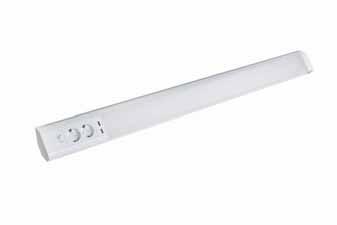

25 SISUSTUS- JA MUUT VALAISIMET 235 Välitilan työpistevalaisin LD Työpistevalaisin LD MM 10W 850lm 1236 Työpistevalaisin LD MM 15W 1300lm 1237 Työpistevalaisin LD MM 20W 1800lm Tehokas valonlähde valaisemaan välitilan työpistettä. Mitat 80x85x518/779/19mm. Valaisimen vasemmassa päässä on paikka kahdelle pistokkeelle (schuko 230V 16A) sekä kahdelle usb-liittimelle (1A/5V). Varustettu on/off -kytkimellä. Teho 10/15/20W, 850/1300/1800lm. Valon väri 4000K, V, virtajohto (1,8m) pistokkeella, IP20. Väri valkoinen / 779 / 19

26 236 SÄHKÖTARVIKKEET Pistorasia Pop-up Pistorasia Ø60mm + 2 usb paikkaa Uudistunut tasoon upotettava, nostettava pistorasia. Tila kahdelle pistokkeelle sekä kahdelle usb-liittimelle. Pistorasian asennusaukko 60-64mm. 16A maadoitetulla jatkojohdolla, johdon pituus 2m. 71 Ø ,5 Ø 85 Pistorasia Twist Rst Valkoinen matta Musta matta Tasoon upotettava pistorasia, jossa tila kahdelle pistokkeelle. Sopii 20-40mm tasolle, aukko Ø105mm. Kansimekanismi, jonka avulla pistorasiat voidaan piilottaa kannen alle. Sävyt RAL9010 ja RAL9005 GU30 semi-matta. Ø115 Ø105 2,5 40 Pistorasia Integro Box Integro box pistorasia valkoinen Peilikaappiin soveltuva IP44 kannellinen 1-osainen pistorasia Integro. Väri valkoinen, 1m johdolla (ei pistoketta). 230V 16A. Korkeus 100mm, syvyys 68mm, leveys 61mm..

27

28 238 KYLPYHUONEVALAISIMET AC-LED Esther-2 AC-led Valaisin 6W IP44 kromattu 4000K Uuden sukupolven Esther-2 on AC-led, joka kytketään suoraan verkkovirtaan. Kiinnitys seinään tai mukana olevien lisäosien avulla kaapin päälle tai max. 6mm peiliin.takuu 5v Johtoliitin IP Johdon pituus 1500mm 6W Lx Lx 3. 95Lx 3 180º Lm Esther-2 AC-led Valaisin 8W IP44 kromattu 4000K 15 Uuden sukupolven Esther-2 on AC-led, joka kytketään suoraan verkkovirtaan. Kiinnitys seinään tai mukana olevien lisäosien avulla kaapin päälle tai max. 6mm peiliin. Takuu 5v. 500 Johtoliitin IP44 Esther-2 AC-led 800 8W Lx Lx Lx 568 Lm Valaisin 10W IP44 kromattu 4000K Uuden sukupolven Esther-2 on AC-led, joka kytketään suoraan verkkovirtaan. Kiinnitys seinään tai mukana olevien lisäosien avulla kaapin päälle tai max. 6mm peiliin. Takuu 5v. 110 Johdon pituus 1500mm 3 180º 2 1 Sisältää uuden kiinnitystä helpottavan korokepalan Johdon pituus 1500mm 15 Johtoliitin IP44 10W Lx Lx Lx 3 180º Lm 36000h 230 V~50Hz Valon väri : 4000K AC-LED (Altern current) 100% EMC 100% LV D 100% EMF Alternating Current LED technology = AC-LED teknologia, ei vaadi erillistä muuntajaa vaan valaisin kytketään suoraan verkkovirtaan.

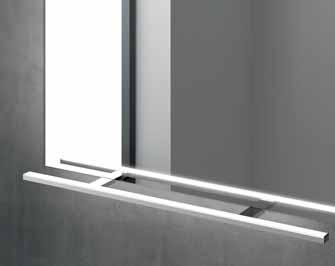

29 KYLPYHUONEVALAISIMET 239 Esther S Varsiled 12W 800mm IP44 kromattu Kiinnitys seinään tai mukana olevien lisäosien avulla kaapin päälle tai max. 6mm peiliin. CRI vähintään 80. Mukana muuntaja ja 1,5m johto europlugilla. Takuu 2v. 14mm 800mm 110mm 16mm 27mm 56mm 155mm Johdon pituus 1500mm ± 15mm 16mm Johdon pituus 350mm ± 15mm 3 180º W Lx Lx Valon väri : Lx 4000K 1309 Lm 45000h A ++ A + A B C D E L E D 2X 12W LED 230~50Hz 0,10m F 180º High Medium Low Very high IP44 Certificate No. CC_EBIRI Esther korokepala Korokepala kaapin päälle asennukseen Erillinen korokepala Esther valaisimille. Soveltuu sekä S2 että S3 mallien asentamiseen kaapin päälle. Pussissa mukana ruuvit ja asennusohje. Korokepalan asennus S2 mallin kanssa Korokepalan asennus S3 mallin kanssa

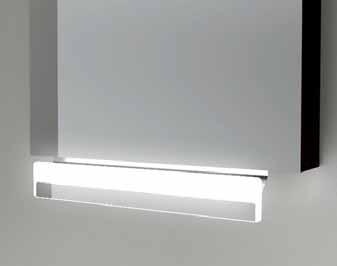

30 240 KYLPYHUONEVALAISIMET Karin S Ledvalaisin kromattu/valkoinen pleksi 6W 500(L)x84(S)x84(K)mm IP44 Kiinnitys kaapin päälle. Valaisimen lippa kääntyy 40. Johto europlugilla. Takuu 2v. 500±0,5 8±0,5 84± ±0,5 84±1 8±5 40º 3 180º 2 1 6W Lx Lx Lx Valon väri : 4000K 683 Lm 45000h A ++ A + A B C D E L E D 6W LED 230 V~50Hz 180º High Medium Low Very high IP44 Certificate No. CC_EBILU Karin S Ledvalaisin kromattu/valkoinen pleksi 6W 500(L)x79(S)x76(K)mm IP44 Kiinnitys seinään. Valaisimen lippa kääntyy 40. Johto europlugilla. Takuu 2v. 500±0,5 76± ±0,5 79±1 8±5 40º 3 180º 2 1 6W Lx Lx Lx Valon väri : 4000K 683 Lm 45000h A ++ A + A B C D E L E D 6W LED 230V~50Hz 180º High Medium Low Very high IP44 Certificate No. CC_EBILU130202

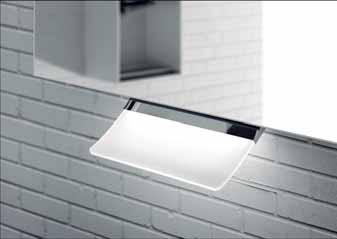

31 KYLPYHUONEVALAISIMET 241 Angela S2-S Varsiled kromattu/valkoinen pleksi 6W 500(L)x129(S)x73(K)mm IP44 Johto europlugilla. Valaisin voidaan asentaa joko kaapin päälle (S2) tai seinään/peilin taakse (S3). Takuu 2v. 500±2 129 ±2 73 ±2 1000± º 2 1 6W Lx Lx Lx Valon väri : 4000K 683 Lm 30000h A ++ A + A B C D E L E D 6W S2 kaapin päälle LED S3 seinään / peilin taakse 230V~50Hz 0,10m F 180º High Medium Low Very high IP44 Certificate No. CC_EBILU130601

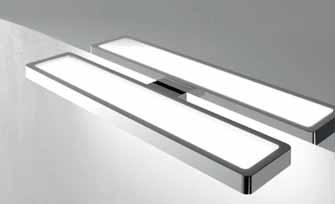

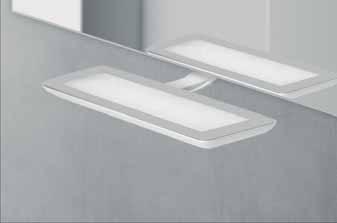

32 242 KYLPYHUONEVALAISIMET Nikita AC-led valaisin 10W S3 300x161x32 valkoinen/rst-look AC-ledvalaisin, joka kytketään suoraan verkkovirtaan. Voidaan asentaa kaapin päälle tai peilin taakse. Valkoinen runko ja rst-look kehys. 10W, 4000K, h,1866lm, Ra>80, IP44.1,5m johto europlugilla liitettynä valmiiksi johtoliittimeen. Valmistajan takuu 5 vuotta Johdon pituus 1500mm Kaapin päälle Peilin taakse Peiliin max 6mm 3 180º W Lx Lx Lx Valon väri : 4000K 1866 Lm 45000h AC-LED (Altern current) v~50Hz 100% EMC 100% LV D 100% EMF 0,10m A ++ A + A B C D E L E D 180º clase II Paz Ledvalaisin 6W S3 290x93x13 kromattu Kromattu ledvalaisin asennettavaksi kaapin päälle tai peilin taakse. Valaisee myös ylös. 6W, 4000K, h, 750lm, Ra>80, IP44. Muuntajassa 1,5m johto europlugilla. Takuu 2v Johdon pituus 1500mm º 2 1 6W Lx Lx 3. 70Lx 180º Valon väri : 4000K 750 Lm 45000h v~50Hz 100% EMC 100% LV D clase II 100% EMF Kaapin päälle Peilin taakse Peiliin max 6mm 0,10m A ++ A + A B C D E L E D

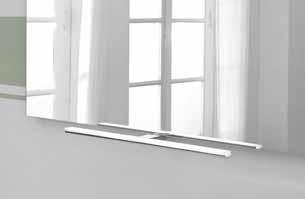

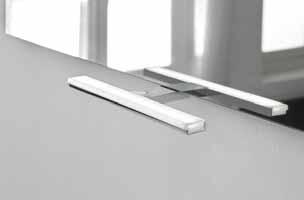

33 KYLPYHUONEVALAISIMET AC-LED 243 Pandora 308mm AC-led valaisin 8W S3 112x308x15 kromattu Uusi tehokas AC ledvalaisin, joka kytketään suoraan verkkovirtaan. Voidaan asentaa kaapin päälle tai peilin taakse. Teho8W, valon väri 4000K, käyttöikä h,770lm, Ra>80, IP44 suojaluokitus.1,5m johto europlugilla. Mitat 308x112x15. Valmistajan takuu 5 vuotta Johdon pituus 1500mm Johtoliitin IP º 2 1 8W Lx Lx Lx 770Lm 180º Valon väri : 4000K 45000h AC-LED (Altern current) v~50Hz 100% EMC Kaapin päälle Peilin taakse Peiliin max 6mm 100% LV D 100% EMF 0,10m A ++ A + A B C D E L E D clase II Pandora 458mm AC-led valaisin 10W S3 458x112x15 kromattu Uusi tehokas AC ledvalaisin, joka kytketään suoraan verkkovirtaan. Voidaan asentaa kaapin päälle tai peilin taakse. Teho10W, valon väri 4000K, käyttöikä h,1600lm, Ra>80, IP44 suojaluokitus.1,5m johto europlugilla. Valmistajan takuu 5 vuotta Johdon pituus 1500mm Johtoliitin IP º W Lx Lx Lx Valon väri : 4000K 900 Lm 45000h 100% EMC Kaapin päälle Peilin taakse Peiliin max 6mm AC-LED (Altern current) v~50Hz 100% LV D 100% EMF 0,10m A ++ A + A B C D E L E D 180º clase II

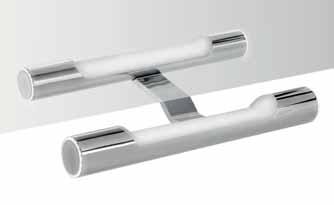

34 244 KYLPYHUONEVALAISIMET AC-LED Ariadna AC-led valaisin 5W 253mm kromattu Kromattu AC-ledvalaisin Ariadna on näyttävä IP44 luokiteltu valaisin kylpyhuoneeseen. Tämä ledvalaisin ei tarvitse erillistä muuntajaa vaan se asennetaan suoraan verkkovirtaan. Valaisimen leveys on 253mm, syvyys 123mm ja korkeus 32mm. Kiinnitys peilin taakse tai mukana tulevan lisäosan avulla kaapin päälle tai max. 6mm peiliin. 5W valaisimen käyttöikä on 45000h, valoteho 460lm ja valon väri 5700K. Valmistajan takuu 5 vuotta º x Lx 3. 60Lx Johdon pituus 350mm ± 15mm 123 Ø v~50Hz 100% EMC 100% LV D 100% EMF 0,10m ARIADNA A ++ A + A B C D E 874/2012 Valaisin sisältää kiinteitä ledilamppuja. Valaisimen ledilamppuja ei voi vaihtaa. clase II

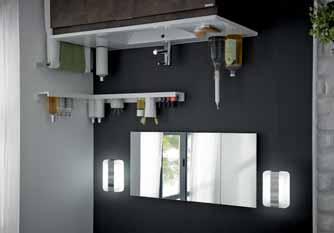

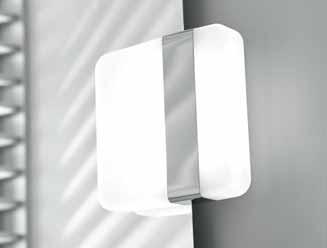

35 KYLPYHUONEVALAISIMET AC-LED 245 Bela AC-led valaisin 15W 199mm Valkoinen/kromattu AC-ledvalaisin Bela on IP44 luokiteltu valaisin kylpyhuoneeseen. Tämä ledvalaisin ei tarvitse erillistä muuntajaa vaan se asennetaan suoraan verkkovirtaan. Valaisimen leveys on 199mm, syvyys 86mm ja korkeus 199mm. Valaisin kiinnitetään seinään. 15W valaisimen käyttöikä on 45000h, valoteho 1220 lm ja valon väri 5700K. Valmistajan takuu 5 vuotta º Lx Lx Lx Johdon pituus 350mm ± 15mm v~50Hz 100% EMC 100% LV D clase II 100% EMF 0,10m BELA A ++ A + A B C D E 874/2012 Valaisin sisältää kiinteitä ledilamppuja. Valaisimen ledilamppuja ei voi vaihtaa.

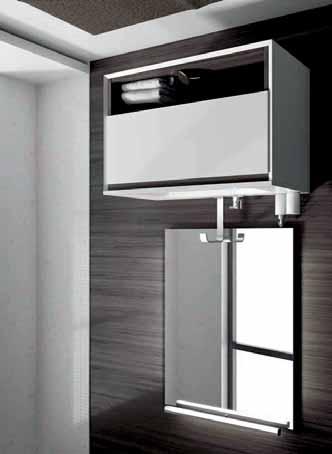

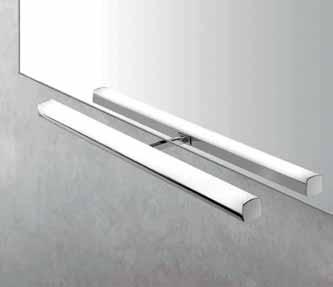

36 246 KYLPYHUONEVALAISIMET Ruth Valaisin 6W 490mm Kromattu ledvalaisin Ruth on IP44 luokiteltu valaisin kylpyhuoneeseen. Tyylikkään valaisimen leveys on 490mm, syvyys 88mm ja korkeus 26mm. Kiinnitys peilin taakse tai mukana tulevan lisäosan avulla kaapin päälle tai max. 6mm peiliin. 6W valaisimen käyttöikä on 45000h, valoteho 840lm ja valon väri 5700K. Sisältää muuntajan. Valmistajan takuu 2 vuotta. RUTH º v~50Hz A ++ A + 0,10m A B 100% 100% 100% C EMC LV D EMF D E Lx Lx vaihtaa Lx 874/2012 clase II Valaisin sisältää kiinteitä ledilamppuja. Valaisimen ledilamppuja ei voi Johdon pituus 350mm ± 15mm 13 32

37 KYLPYHUONEVALAISIMET BI-LED 247 Atlas Valaisin 12W 490mm Kromattu 12W ledvalaisin Atlas on uuden teknologian IP44 luokiteltu kylpyhuonevalaisin, jonka valon väri voidaan säätää halutuksi asteikolla K ja valoteho tarvittaessa max. 1200lm. Käyttöikä 45000h. Tyylikkään valaisimen leveys on 490mm, syvyys 88mm ja korkeus 26mm. Kiinnitetään peilin taakse tai mukana tulevan lisäosan avulla kaapin päälle. Sisältää muuntajan ja kauko-ohjaimen. Valmistajan takuu 2 vuotta K Säädettävä valo Säädä valotehoa ja valon värilämpötilaa mukana tulevalla kauko-ohjaimella K K v~50Hz 100% EMC 100% LV D 100% EMF 0,10m clase II

38 248 KYLPYHUONEVALAISIMET AC-LED Irene AC-ledvalaisin Irene 300mm 7W AC-ledvalaisin Irene 500mm 9W AC-led valaisin Irene 300/500(L)x102(S)mm. Pyöreän Ø25mm putken mallinen valaisin tuottaa yhtenäistä valoa tilaan, 210 säteellä. Valon värilämpötila 5700K, IP44, CRI > 80, h, takuu 5 vuotta. Valaisin kytketään suoraan verkkovirtaa. Materiaali abs, valaisin valkoinen (Ebirex), varsi on kromattu. Kiinnitettävissä peilin taakse, kaapin päälle tai max. 6mm peiliin erillisellä kiinnittimellä. Johto 350mm, mukana IP44 liitin º 2 1 7W Lx Lx Lx 180º 9W 1001Lx 527Lx 219Lx Valon väri : 5700K 669 Lm 865 Lm 36000h High Medium Low Very high A ++ A + A B C D E L E D 7/9W IP44 LED Certificate No. CC_EBIRI ~50Hz 0,10m F Veronica AC-ledvalaisin Veronica Black 3000mm AC-led valaisin Veronica 300(L)x83(S)x25(K)mm näyttävällä matta mustalla rakenteella. Valon värilämpötila 5700K, 525 lumen, 8W, IP44, CRI > 80, h, takuu 5 vuotta. Valaisin kytketään suoraan verkkovirtaa. Rungon materiaali abs, valonlähde valkoinen (Ebirex). Kiinnitettävissä peilin taakse, kaapin päälle tai max. 6mm peiliin erillisellä kiinnittimellä. Johto 350mm, mukana IP44 liitin º 2 1 8W Lx Lx Lx Valon väri : 5700K 525 Lm 36000h A ++ A + A B C D E L E D 8W LED 230~50Hz 0,10m F 180º High Medium Low Very high IP44 Certificate No. CC_EBIRI130901

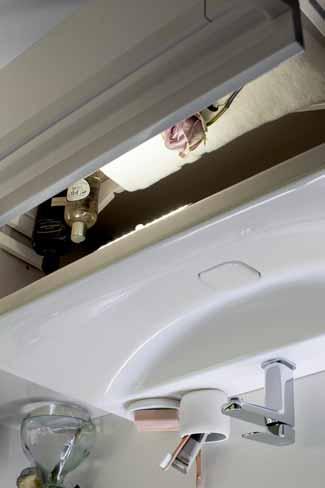

39 KYLPYHUONEVALAISIMET 249 Regleta Valaisin liiketunnistimella IP44 190x30x22mm matta kromattu Usb ladattavalla lithium akulla varustettu IP44 valaisin. Toimii liiketunnistimella. Kiinnitys 3M teipilliseen magneettilistaan, josta valaisin voidaan helposti irrottaa latausta varten. 390lm. Takuu 2v. Irrotettavissa latausta varten

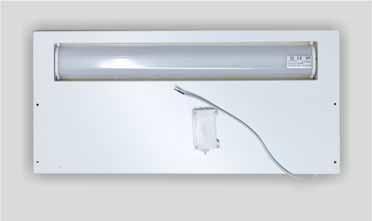

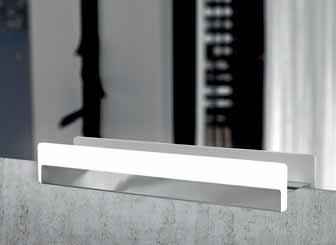

40 250 KYLPYHUONEVALAISIMET AC-LED Reglette valolippa Led valolippa 500mm Led valolippa 600mm Led valolippa 800mm Ledvalolippa Reglette. Valolippa on puhtaan valkoiseksi (DH ) maalattua mdf-levyä 500/600/800x239x25mm, johon upotettu Reglette AC-ledvalo (ei erillistä muuntajaa, kytketään suoraan verkkovirtaan 230V). Valonlähde on pisteetön 4000K ja IP44 luokiteltu, 36000h. Takuu 2 vuotta, tuote ei sisällä vikavirtakytkintä. M O D E L W Lx* * 50 cm etäisyydeltä

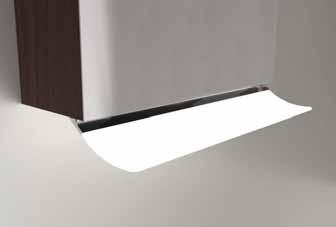

41 KYLPYHUONEVALAISIMET 251 Slim valolippa Led valolippa 600 mm valkoinen 16mm pakattu 2 ledspottia ja muuntaja + suoja Led valolippa 800 mm valkoinen 16mm pakattu 3 ledspottia ja muuntaja + suoja Led valolippa 900mm valkoinen 16mm pakattu 3 ledspottia ja muuntaja + suoja Led valolippa 1200mm valkoinen 16mm pakattu 4 ledspottia ja muuntaja + suoja Lipan paksuus 16mm, syvyys 330m. Johdotus on roiskeilta suojassa rakenteen sisällä. Muuntaja suojattu kotelolla IP44. Sisältää kromatut Slim ledspotit. Slim ledspotti: 1,7W, 4200K, 60lm. Luna valolippa valolippa 500mm valkoinen 2 ledspottia ja pistorasia valolippa 600mm valkoinen 2 ledspottia ja pistorasia valolippa 500mm kytkin 2 ledspottia, pistorasia ja kytkin valolippa 600mm kytkin 2 ledspottia, pistorasia ja kytkin Pistorasialla varustettu LUNA LED-valaisinlippa 500x280mm tai 600x280 mm. Lippa on valkoista m aalattua mdf-levyä, jossa on kaksi AC-ledspottia ( 4000 K, 345 Lux, 3W) ja kannellinen pistorasia oikeassa reunassa. Mukana korokepala 500x133x19mm. Kytkimellä varustetuissa tuotteissa kytkin lipan vasemmassa reunassa. Kytkentä 230 V 50 hz maadoitettuun verkkovirtaan. Suositellaan syöttöjännitteen vikavirtasuojaamista Kytkennät saa tehdä vain valtuutettu sähköasentaja. Takuu 2 vuotta.

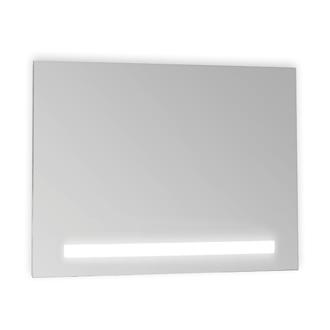

42 252 PEILIT Eco Led valopeili 500x650x35, 6W Led valopeili 600x650x35, 6W Led valopeili 800x650x35, 10W Uudistunut Eco peili, jossa valonlähteenä Reglette AC-led, IP44. Ledmoduulin voi vaihtaa (230V vaatii sähköasentajan). 600/1000 lm, Lux (50cm etäisyydellä) käyttöikä h, CRI>80Ra, IP44, 230V, valonväri 4000K. Mukana Spring Lock -lukitushelat. 5 vuoden takuu Spring Lock avain merkkausnastalla 500/600/800 Vertical Led valopeili 600x650x35, 2 x 6W Led valopeili 800x650x35, 2 x 6W Uudistunut Vertical led-valopeili jossa sivuilla Reglette AC-ledvalomoduulit. Ledmoduulit voi vaihtaa (230V vaatii sähköasentajan) lm, käyttöikä h, CRI>80Ra, IP44, 230V, valonväri 4000K. Mukana Spring Lock -lukitushelat. 5 vuoden takuu / Spring Lock avain merkkausnastalla

43 PEILIT 253 Sky Led valopeili 500x650x70, 6W Led valopeili 600x650x70, 6W Led valopeili 800x650x70, 10W Uusi Sky ledvalopeili pistorasialla. Valonlähteenä pisteetön Reglette AC-led, Ip44. Ledmoduulin voi vaihtaa (230V vaatii sähköasentajan). 430 lm, käyttöikä h, CRI>80Ra,IP44, 230V, valonväri 4000K. Mukana Spring Lock -lukitushelat. 5 vuoden takuu. Peilin alareunassa pistorasia (schuko) IP44, output 16A /600/ Spring Lock avain merkkausnastalla Maul Led valopeili 600x650x70, 2 x 6W Led valopeili 800x650x70, 2 x 6W Uusi Maul led-valopeili pistorasialla. Valonlähteenä sivuilla pisteettömät Reglette AC-ledvalomoduulit. Ledmoduulit voi vaihtaa (230V vaatii sähköasentajan). Lumenit: 745, käyttöikä h, CRI>80Ra,IP44, 230V, 2x6W, valonväri 4000K. 5 vuoden takuu. Mukana Spring Lock -lukitushelat. Peilin alareunassa pistorasia (schuko) IP44, output 16A Spring Lock avain merkkausnastalla 600/800

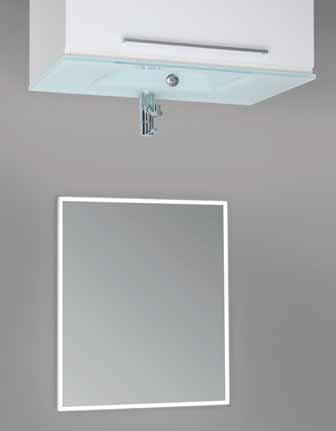

44 254 PEILIT Grand Lux Led valopeili 500x900x60 16,6W, 24Vdc Led valopeili 600x700x60 15,1W, 24Vdc Led valopeili 600x900x60 17,8W, 24Vdc Led valopeili 700x900x60 18,9W, 24Vdc TECHNOLOGY INCLUDED Kotimainen led valopeili Osram tekniikalla. Peilissä 15 mm leveä etsattu lasireunus, jonka alla lednauha. kehys valkoiseksi maalattua alumiinia. IP K. Uusi helppo ja sivuttaissuunnassa säädettävä (±50mm) asennus sekä vaaka- että pystyasentoon. Mukana Spring Lock -lukitushelat. Takuu 3 vuotta Spring Lock avain merkkausnastalla 700/ /600/700 (käännettävissä) Kehykseen on mahdollista kiinnittää Ebir kylpyhuonevalaisin, esim. Esther, Pandora tai Nikita. Takana tilaa Ebir muuntajalle.

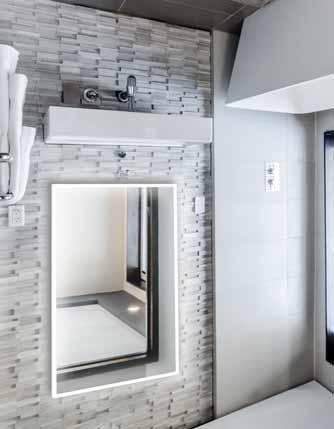

45 PEILIT 255 Grand Lux pistorasialla Led valopeili pistorasialla 500x900x60 16,6W, 24Vdc *T Led valopeili pistorasialla 600x700x60 15,1W, 24Vdc *T Led valopeili pistorasialla 600x900x60 17,8W, 24Vdc *T Led valopeili pistorasialla 700x900x60 18,9W, 24Vdc *T TECHNOLOGY INCLUDED Kotimainen uutuus led valopeili pistorasialla. Valonlähteenä Osramin ShortPitch 800. Peilissä 15 mm leveä etsattu lasireunus, jonka alla lednauha. Sivu alumiinia. IP K. Uusi helppo ja sivuttaissuunnassa säädettävä (±50mm) asennus sekä vaaka- että pystyasentoon. Mukana Spring Lock -lukitushelat. Takuu 3 vuotta. Toimitusmyyntinä 3 viikon toimitusajalla Spring Lock avain merkkausnastalla 700/ /600/700 (käännettävissä) Kehykseen on mahdollista kiinnittää Ebir kylpyhuonevalaisin, esim. Esther, Pandora tai Nikita. Takana tilaa Ebir muuntajalle.

46 256 PEILIT Delux Led valopeili 500x900x60, 26,6W *T Led valopeili 600x700x60, 23,6W *T Led valopeili 600x900x60, 27,8W *T Led valopeili 700x900x60, 29,6W *T Delux led-valopeili valkoisella kehyksellä ja tehokkaalla lednauhalla.delux led-valopeili valkoisella kehyksellä ja tehokkaalla lednauhalla. Peilikehyksessä on epäsuoraa valoa tuottava lednauha linssiprofiilin alla. Kehys valkoiseksi maalattua alumiinia. Voidaan asentaa joko pysty -tai vaaka-asentoon. Valonlähde on Osram teknologiaa; lednauhana Shortpich 1200lm/m, 4000K, Osram muuntajalla. Mukana toimitetaan lukitushelat kiinteää asennusta varten (suositus) sekä seinäkannatin. Takuu 3 vuotta. Toimitusmyyntinä (3-4vkoa) / Spring Lock avain merkkausnastalla Kehykseen on mahdollista kiinnittää Ebir kylpyhuonevalaisin, esim. Esther, Pandora tai Nikita. Takana tilaa Ebir muuntajalle. 500/600/700 Delux pistorasialla Led valopeili pistorasialla 500x900x60, 26,6W *T Led valopeili pistorasialla 600x700x60, 23,6W *T Led valopeili pistorasialla 600x900x60, 27,8W *T Led valopeili pistorasialla 700x900x60, 29,6W *T Delux led-valopeili pistorasialla. Peilikehyksessä on epäsuoraa valoa tuottava lednauha linssiprofiilin alla. Peiliin on asennettu pistorasia IP44 kannella. Mukana toimitetaan lukitushelat kiinteää asennusta varten. Takuu 3 vuotta. Toimitusmyyntinä (3-4vkoa) / /600/700 85

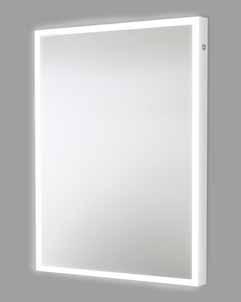

47 PEILIT 257 Delux himmenninkytkimellä Led valopeili himm.kytkim. 500x900x60, 26,6W *T Led valopeili himm.kytkim. 600x700x60, 23,6W *T Led valopeili himm.kytkim. 600x900x60, 27,8W *T Led valopeili himm.kytkim. 700x900x60, 29,6W *T Delux led-valopeili himmenninkytkimellä. Peilikehyksen sivuun on upotettu himmenninkytkin on/off toiminnolla. Himmenninsäätö on %, muistitoiminnolla. Mukana toimitetaan lukitushelat kiinteää asennusta varten. Takuu 3 vuotta. Toimitusmyyntinä (3-4vkoa) / Spring Lock avain merkkausnastalla 500/600/700 Kehykseen on mahdollista kiinnittää Ebir kylpyhuonevalaisin, esim. Esther, Pandora tai Nikita. Takana tilaa Ebir muuntajalle. Delux himm.kytkimellä ja pistorasialla Led valopeili himm.&pistr. 500x900x60, 26,6W *T Led valopeili himm.&pistr. 600x700x60, 23,6W *T Led valopeili himm.&pistr. 600x900x60, 27,8W *T Led valopeili himm.&pistr. 700x900x60, 29,6W *T Delux led-valopeili pistorasialla (IP44 kansi) sekä himmenninkytkimellä. Kehyksen sivuun on upotettu himmenninkytkin on/off toiminnolla. Himmenninsäätö on %, muistitoiminnolla. Mukana toimitetaan lukitushelat kiinteää asennusta varten. Takuu 3 vuotta. Toimitusmyyntinä (3-4vkoa) / /600/700 85

48 258 PEILIT Lina Led valopeili 600x800 Ledvalopeili tasaisella, pisteettömällä valonlähteellä (AC Reglette 10W). IP44 peilissä on/off virtakytkin sekä höyrynpoisto-ominaisuus omalla kytkimellä. Korroosiosuojattu peili. Sivussa paikka usb-lataukselle (2), mukana tulee seinään tarralla asennettava teline puhelimelle. 600 lumenta, h, 4000K, Ra>80, valonlähde 6W + höyrynpoisto 38W, V 50/60Hz. Takuu 5 vuotta

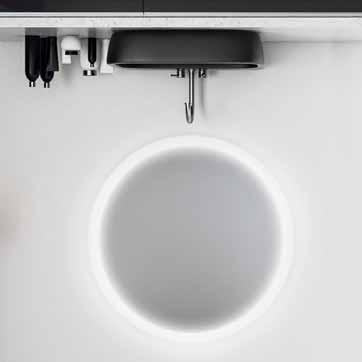

49 PEILIT 259 Lumi Led valopeili Ø750x35mm Uutuus, pyöreä peili Lumi. Peilin halkaisija on 750mm, korkeus seinästä 35mm. Peilin ulkoreunassa on 38mm leveä hiekkapuhallus ja takana tehokas lednauha 4000K värilämpötilalla. Peili kiinnitetään seinään mukana tulevan kannatinlistan avulla ja peili on mahdollista asentaa kiinteästi seinään erillisen lukitushelan avulla. IP44, 1600lm, sisältää Osram teknologiaa, valmistettu Suomessa, takuu 3v. 35 Ø750mm hiekkapuhallus 38mm Spring Lock avain merkkausnastalla

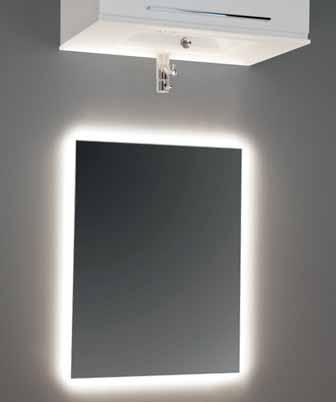

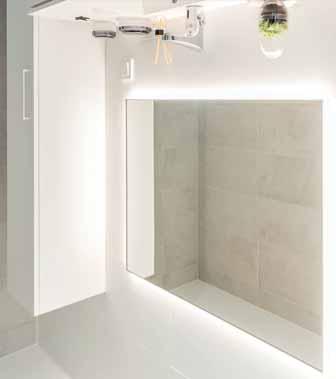

50 260 PEILIT Frost Led valopeili 600x700 kromattu IP K 25W 24V Led valopeili 700x900 kromattu IP K 31W 24V Kromatun kehysrakenteen ulkoreunassa lednauha. Sisältää peilin taakse asennetun Osram muuntajan, jossa 1,5m syöttöjohto europlugilla. Peili voidaan asentaa sekä vaaka- että pystyasentoon. Mukana käytännölliset asennuspalat; kehykseen napsautettava vastapala sekä seinään tuleva koukkuosa. Takuu 3v. TECHNOLOGY INCLUDED Peilin asennus Näyttävä kokonaisuus yhdessä Ebir kylpyhuonevalaisimen kanssa: Esther Nikita Paz Pandora

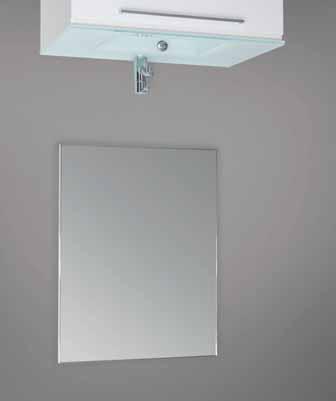

51 PEILIT 261 Mira Kehyspeili Mira 600x700x Kehyspeili Mira 700x900x25 Peili, jonka kehysmateriaalina kiillotettu alumiini. Peili voidaan asentaa joko vaakaan tai pystyyn. Peilin sijaintia voi säätää sivusuunnassa ja korkeutta voi säätää kiinnittimien säätöruuveilla. Kehyksessä liikuteltavat vastapalat, joihin saa kiinnitettyä esim. Esther ja Pandora -valaisimet. Mukana lukitushelat ja peilin takana tilaa muuntajalle (max. 20mm) Spring Lock avain merkkausnastalla Näyttävä kokonaisuus yhdessä Ebir kylpyhuonevalaisimen kanssa: Esther Nikita Angela Karin S3 Paz Pandora

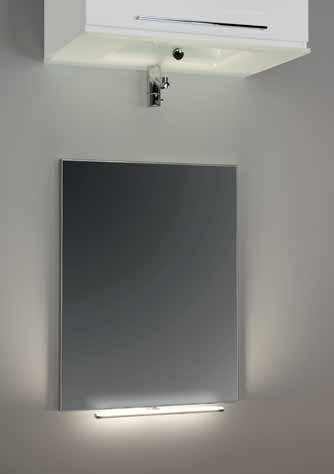

52 262 PEILIT Miracle Valopeili Miracle 600x700 IP44 kromi kehys + AC-led Esther 500mm Valopeili Miracle 700x900 IP44 kromi kehys + AC-led Esther 500mm Peilissä kiillotettu alumiini kehys. Paketissa mukana AC-led Esther 500 valaisin, IP K, valaisimessa muuntaja 1,5m:n syöttöjohdolla ja europlugilla. Peili voidaan asentaa sekä vaaka- että pystyasentoon. Kehyksessä liikuteltavat vastapalat, joihin valaisimen saa kiinnitettyä. Mukana lukitushelat Spring Lock avain merkkausnastalla Esther AC-led 500mm 4000K (paketissa mukana)
