1 Ensiluokkainen valaistu pinta Glamox C90

2 2

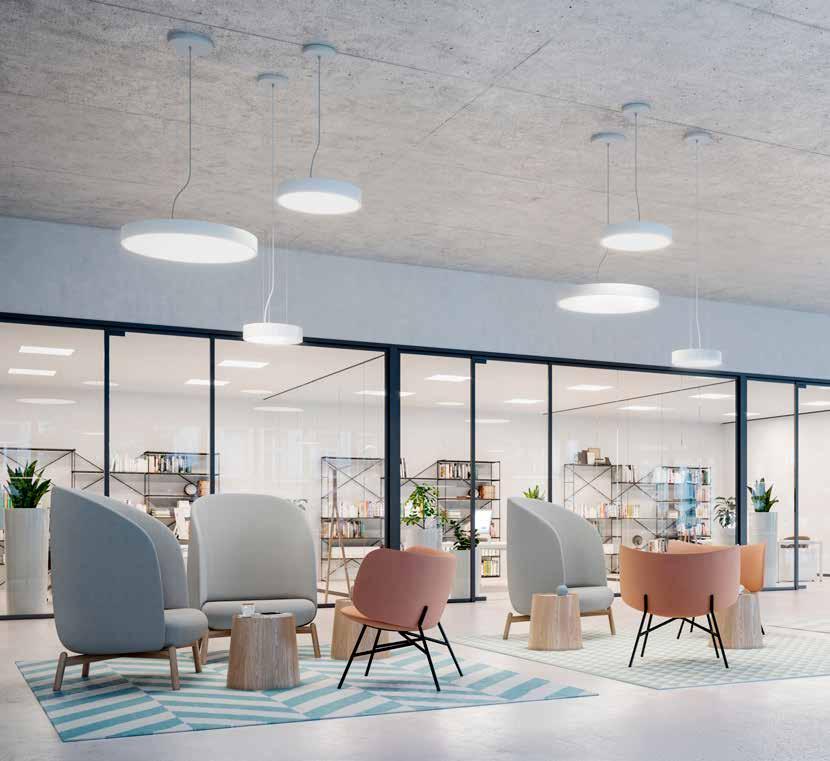

3 Glamox C90-valaisinsarja ensiluokkainen valaistu pinta Kehittäessään tuotteita C90-tuoteperheeseen muotoilijamme ovat onnistuneet yhdistämään valaisimen hienostuneen ulkomuodon erinomaiseen valon laatuun. C90-tuoteperheen yhteinen nimittäjä on ensiluokkainen valaistu pinta. Saavuttaaksemme tasaisen valon laadun ja samanaikaisesti erinomaisen valaistusvoimakkuuden energiatehokkaasti, olemme olleet erityisen tarkkoja LED-valonlähteen valinnassa. Yhteistyökumppanimme on kehittänyt läheisessä yhteistyössä kanssamme oman LED-moduulin nimenomaan tätä tuoteperhettä varten. Korkea valaisinkehys mahdollistaa pitkän välimatkan LED-moduulin ja optiikan välille, jolloin vältytään ikäviltä pisteiltä häikäisysuojan pinnalla. Lisäksi epäsuoran valon komponentti on aina toivottavaa silloin kun on kysymys tehokkaasta valaisimesta. C90-tuoteperheeseen kuuluu ympyränmuotoisia valaisimia riippu-, pinta- ja uppoasennukseen. Uppoasennusvalaisimet soveltuvat asennettaviksi useimpiin tämän päivän kattojärjestelmiin. Kaikki valaisinmallit ovat saatavana eri halkaisijoilla ja valittavana on mikroprisma- tai opaalioptiikka. 3

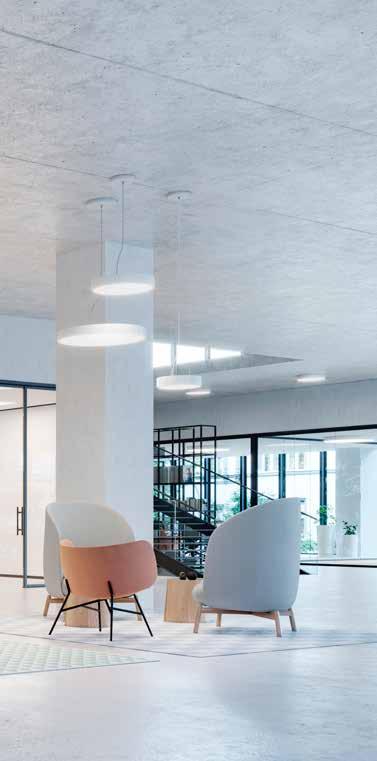

4 Täysikuu pimeällä yötaivaalla C90-P- ja C90- S valaisimien muoto on yhtä aikaa looginen ja yksinkertainen. Olemme käyttäneet yhtä paljon aikaa valon suunnitteluun kuin itse tuotteenkin muotoiluun. Halusimme täydellisesti valaistun pinnan mahdollisimman tasaisella valolla ja niin hyvällä valon laadulla kuin ikinä mahdollista. Keskittymällä valon laatuun valaisimen visuaalinen ulkonäkö muotoutui kehitystyön luonnollisena seurauksena. Syntyi puhdas muoto ilman turhia sotkuja. Se on kuin täysikuu öisellä taivaalla. Stefan Pettersson, Designer 4

5 5

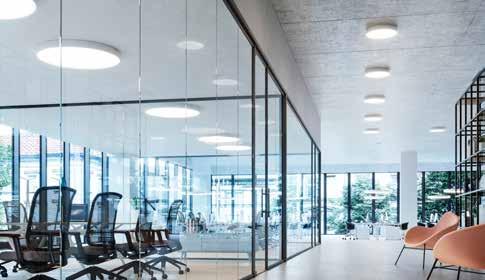

6 Glamox C90-S Pintaan asennettava valaisinsarja laadukasta valaistusta vaativiin kohteisiin. Tämä on korkealuokkainen tuote sekä toiminnoiltaan että valon laadultaan. C90-S-valaisimen selväpiirteinen alumiinikehys sekä täydellisesti valaistu pinta tekevät valaisimesta houkuttelevan ja modernin. Mutta vielä tärkeämpi ominaisuus valaisimessa on sen paras mahdollinen valon laatu. Loppujen lopuksi hyvä valaisin ei ole ainoastaan kaunis objekti vaan se myös valaisee ympäristönsä parhaalla mahdollisella tavalla. Katseen vangitsija tai hyvä tukipilari Jotkut valaisimet on tehty sulautumaan muiden valaisimien joukkoon tai sitten erottumaan massasta. Glamox C90-S voi olla kumpi vain. Jos valitset suurimman C90-S-valaisinmallin ja asennat sen esim. keskelle kokoustilaa, siitä tulee todellinen katseen vangitsija. Jos taas päädyt pienempiin valaisinmalleihin, saat luotua hienovaraista eleganssia mihin tahansa moderniin toimisto-, kokous- tai oleskelutilaan. Monipuolinen tuote Pinta-asennusvalaisimen etuna on, että se voidaan asentaa helposti lähes minkälaiseen kattoon tahansa. Se on myös ihanteellinen valinta mataliin huonetiloihin. Monipuolisuuden lisäämiseksi C90-S on saatavana kahdessa eri värissä sekä neljällä eri halkaisijalla. Yhdistämällä eri valaisinkokoja on helppo luoda erilaisia valaistuskokonaisuuksia. Valittavana on myös kaksi eri optiikkaa: opaali tai mikroprisma. Opaalioptiikka luo kauniin, tasaisen hajavalon. Sen sijaan mikroprismaoptiikka on ihanteellinen valinta mm. työpisteille sekä alueille, joissa halutaan mahdollisimman häikäisemätöntä valoa. 6

7 KOKO Ø420 mm Ø570 mm Ø870 mm Ø1170 mm 7

8 KOKO Ø420 mm Ø570 mm Ø870 mm Ø1170 mm 8

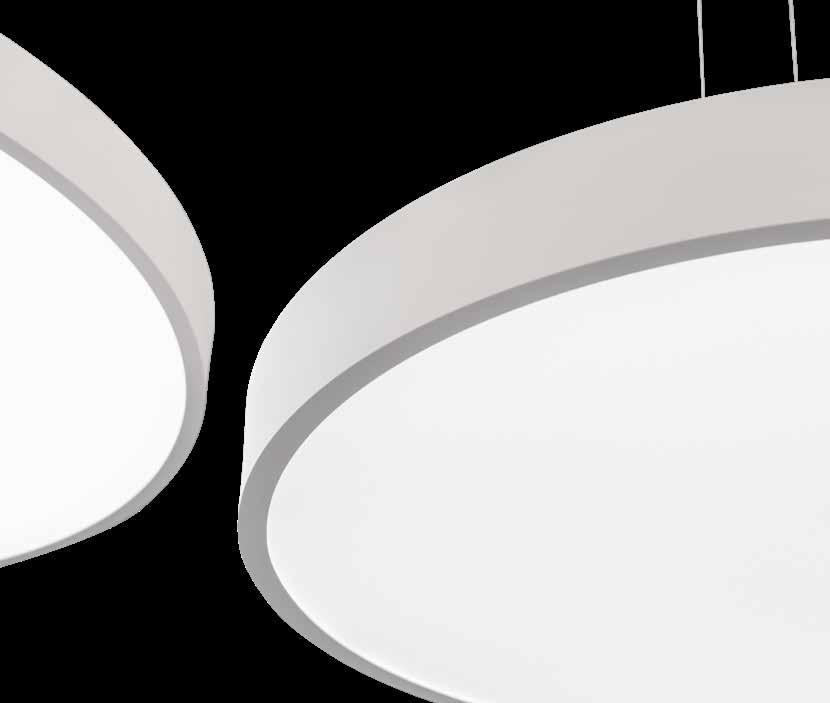

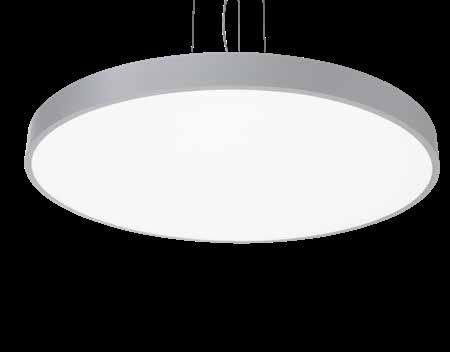

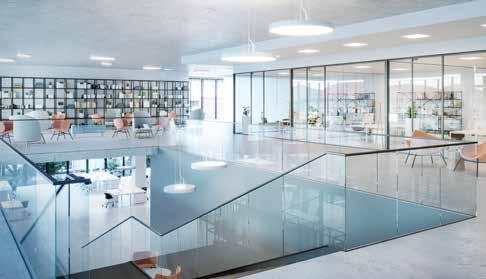

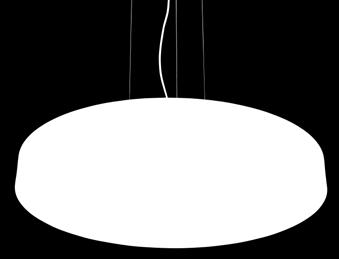

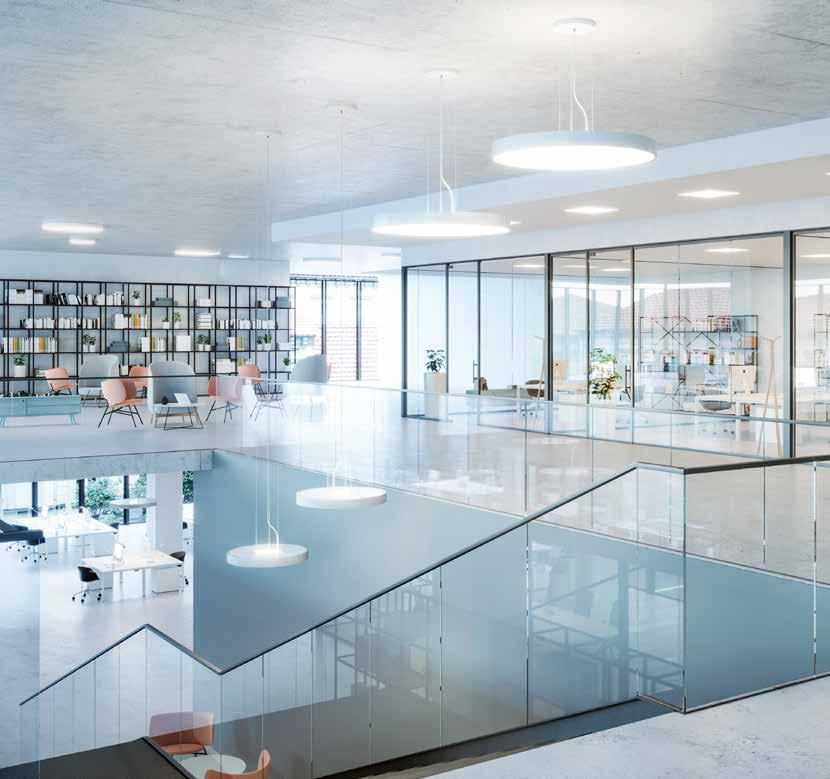

9 Glamox C90-P Valolla voidaan tehostaa huonetilan arkkitehtonista ilmettä. Tästä johtuen valaisimet voivat näyttää hienoilta ja niitä ympäröivä tila vieläkin hienommalta. Tämä on ollut muotoilijamme tavoitteena suunnitellessaan C90-P-valaisimen. Muotoilun tuloksena syntyi riippuvalaisin, joka tekee silmiinpistävän vaikutuksen selväpiirteisen alumiinikehyksensä ja täydellisesti valaistun pintansa ansiosta. Ja on valaisimessa jotain vieläkin tärkeämpää - paras mahdollinen valon laatu. Katseen vangitsija tai hyvä tukipilari Glamox C90-P voi olla sekä katseen vangitsija että hienovarainen, sisustuksellinen tuote. Jos valitset suurimman C90-P-valaisinmallin ja asennat sen esim. vastaanottotiskin päälle tai suureen portaikkoon, siitä tulee todellinen katseen vangitsija. Jos taas päädyt pienempiin valaisinmalleihin, saat luotua hienovaraista eleganssia mihin tahansa moderniin toimisto-, kokous- tai oleskelutilaan. Monipuolinen tuote C90-P on saatavana kahdessa eri värissä ja neljässä eri koossa. Yhdistämällä eri valaisinkokoja on helppo luoda jännittäviä valaistuskokonaisuuksia mm. erilaisiin atriumtai aulatiloihin, joihin halutaan luoda voimakas tunnelma. Valittavana on myös kaksi eri optiikkaa: opaali- tai mikroprisma. Opaalioptiikka luo kauniin, tasaisen hajavalon. Sen sijaan mikroprismaoptiikka on ihanteellinen valinta mm. työpisteille sekä alueille, joissa halutaan mahdollisimman häikäisemätöntä valoa. 9

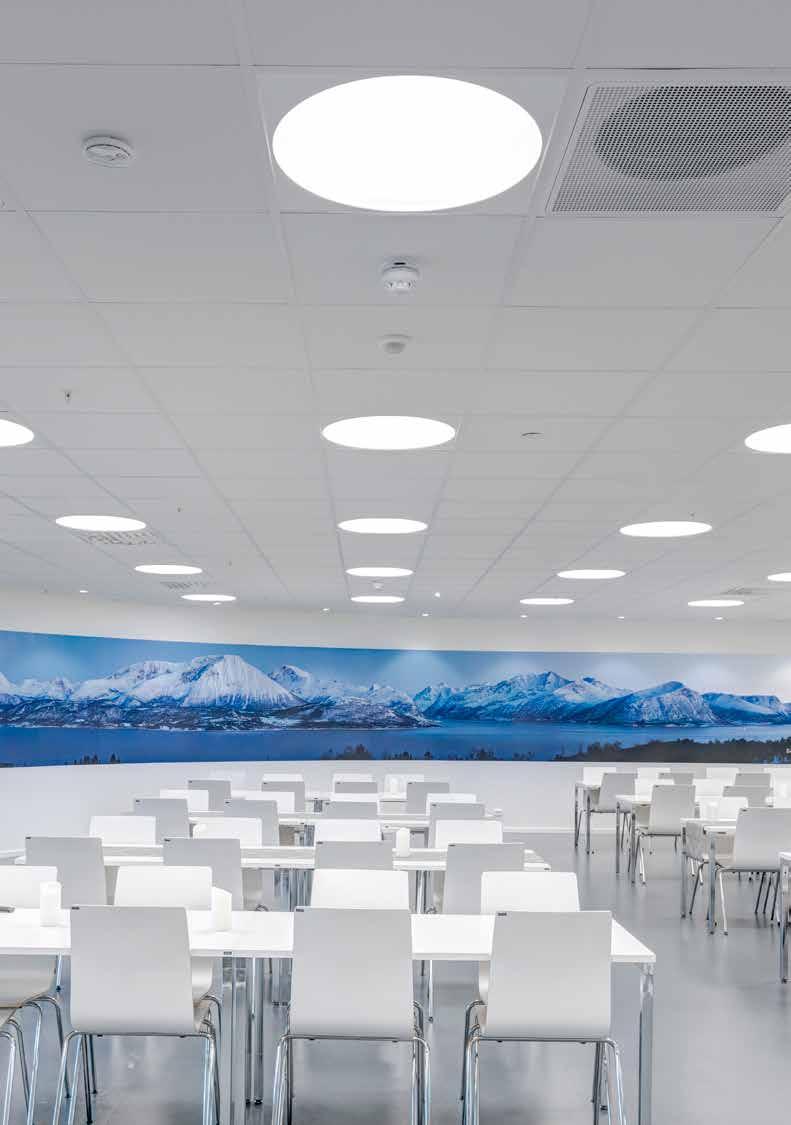

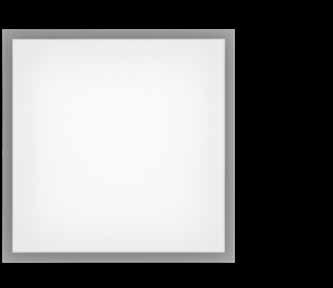

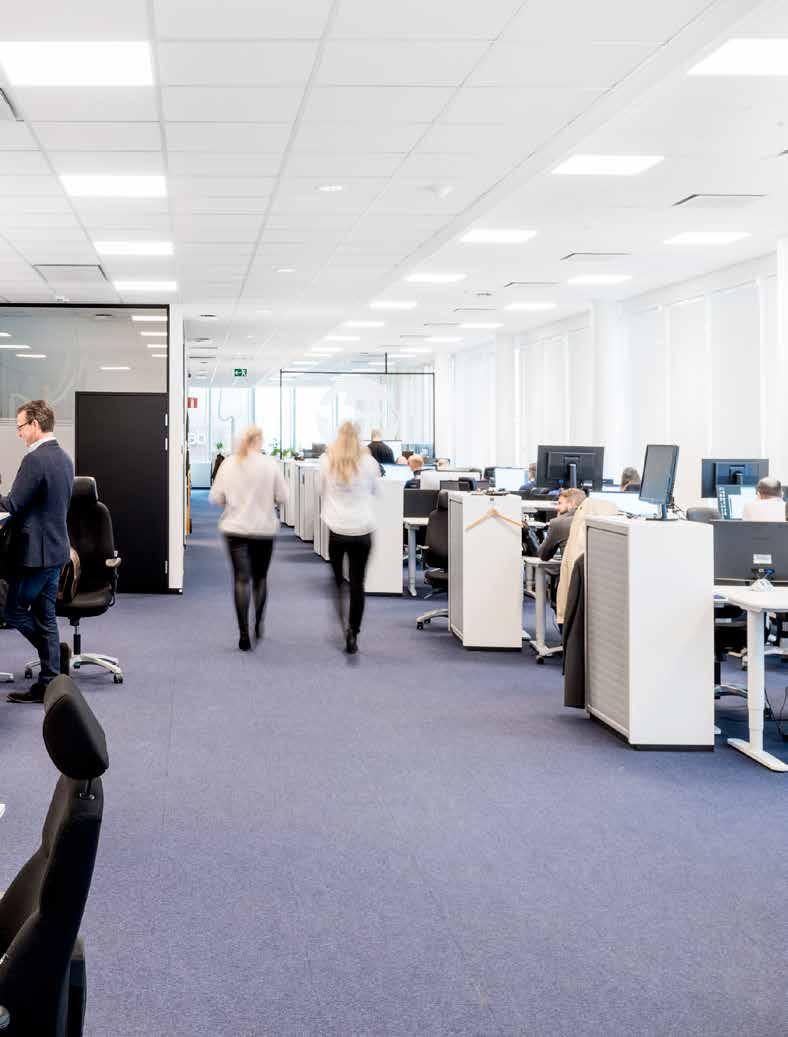

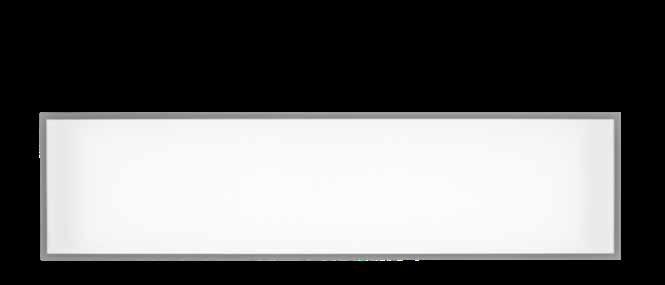

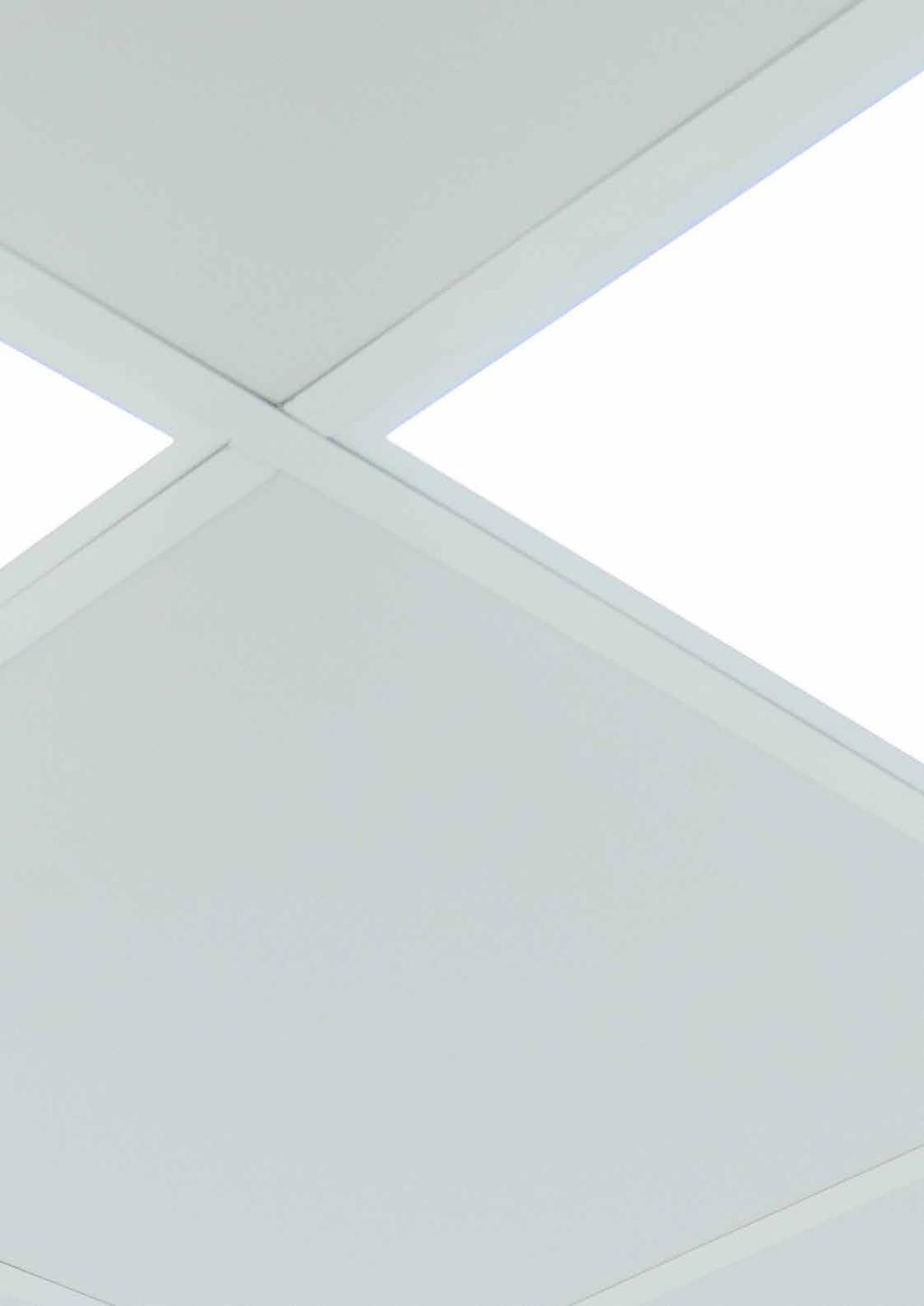

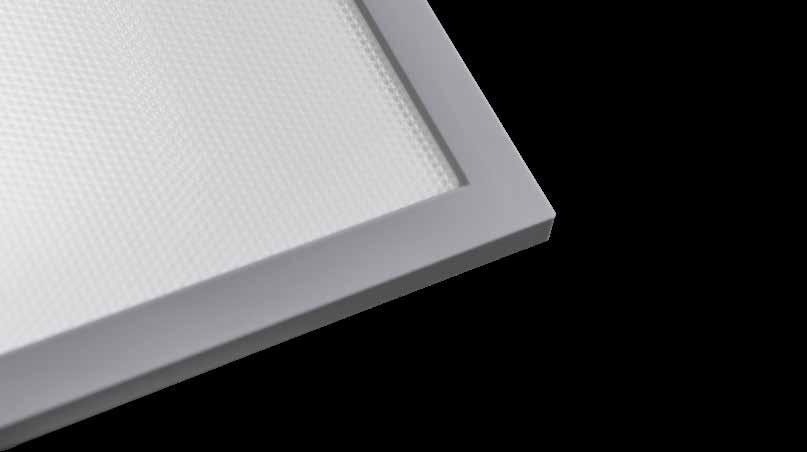

10 Glamox C90-R Tämä on valaisinsarja, johon kuuluu erikokoisia upotettavia LEDmoduulivalaisimia. Kaikissa valaisimissa on täysin valaistu pinta, sama monipuolisuus ja visuaalinen ulkomuoto. Suunnitellessaan C90-R-valaisinsarjan suunnittelijamme on keskittynyt saavuttamaan ensiluokkaisen valon laadun ja antanut ainoastaan tasaisesti valaistun pinnan jäädä visuaaliseksi elementiksi kattopintaan. Täydellisesti muotoiltu valaisinkehys on vain 12 mm levyinen ja jää kokonaan piiloon T-listakaton alle. Monipuolinen tuote C90-R on hyvin monipuolinen valaisinsarja. Sitä on saatavana neliönmuotoisena kahdessa koossa (600x600 mm ja 312x312 mm) sekä suorakaiteen muotoisena (300x1200 mm). Se voidaan toimittaa neljällä eri optiikalla: mikroprisma (MP), opaali (OP), pyöreällä valoaukolla (Cl) sekä pudotettu opaali (OD). Pyöreä valoaukko- sekä pudotettu opaalioptiikat antavat hyvin selkeästi erottuvan efektin tilaan ja niiden avulla voidaan luoda erilaisia valaistuskokonaisuuksia. Helppo asentaa Valaisin toimitetaan erillisellä liitäntälaitekotelolla. Kytkentä ja kunnossapito voidaan toteuttaa ilman, että valaisinta tarvitsee avata. Useimpiin kattojärjestelmiin C90-R on suunniteltu käytettäväksi 15- tai 24 mm T-listakatoissa, kipsilevy- ja piilolistakatoissa. Lue lisää alakattojärjestelmistä sivulla

11 KOKO 312x312 mm 600x600 mm 300x1200 mm 11

12 12

13 13

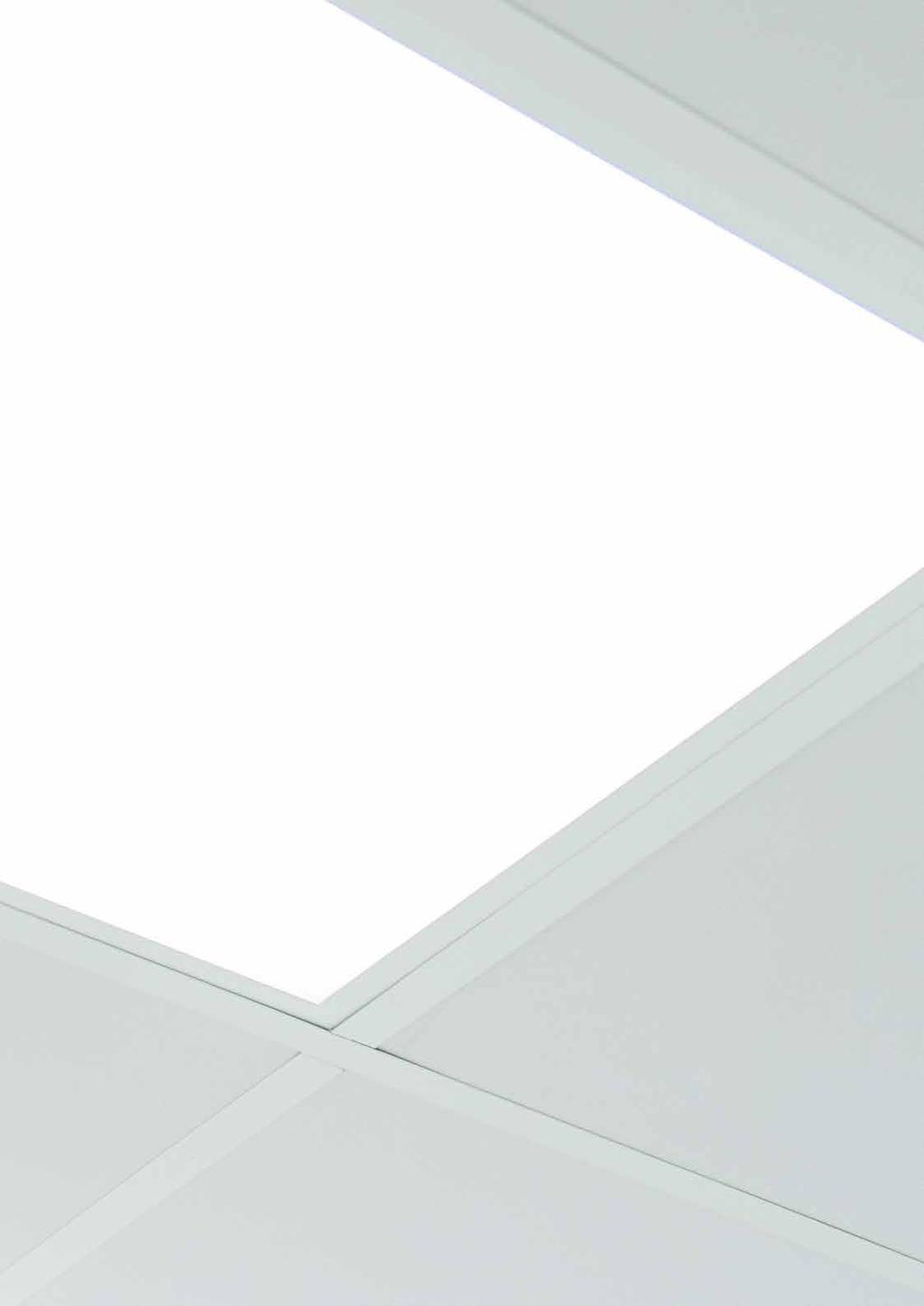

14 Entä minkälainen alakattojärjestelmä on kyseessä? Markkinoilla on suorastaan runsauden pula erilaisista alakattojärjestelmistä. Joskus saattaa olla haastavaa yrittää löytää tiettyyn alakattojärjestelmään sopivaa valaistusratkaisua. Glamox pyrkii tarjoamaan valaisimia, jotka soveltuvat kaikkiin yleisimpiin alakattojärjestelmiin ja seuraa tarkasti uusien järjestelmien kehitystyötä. C90-R on suunniteltu asennettavaksi 15- ja 24 mm T-listakattoihin, kipsilevy- ja piilolistakattoihin. Muihin erikoiskattojärjestelmiin olemme kehittäneet C91-R- ja C92-R-valaisimet, jotka ovat muilta ominaisuuksiltaan kuten C90-R. Lue lisää alakattojärjestelmistä ja niihin soveltuvista valaistusratkaisuista erillisestä alakattojärjestelmäoppaastamme, joka löytyy web-sivuiltamme. Käytä tätä QR-koodia löytääksesi oppaan verkkosivuiltamme. 14

15 C90-R C91-R C92-R Kipsilevykatto 2 MODULIKATOT Suljettu modulikatto AVATTAVAT KATOT NÄKYVÄ PROFIILI PIILOLISTAJÄRJESTELMÄ mm 35 mm mm 15 mm 24 mm Asy 24 mm Asy 35 mm 16 mm 36 mm 45 mm 24 mm Asennuskannakkeet lisätarvikkeena 2 - Erillisellä kehyksellä kipsilevykattoon 15

16 Ihmislähtöinen valaistus Ihmislähtöisessä valaistuksessa (Human Centric Lighting) pyritään simuloimaan auringonvaloa. Tällä voidaan muuttaa ihmisten vuorokausirytmiä ja parantaa motivaatiota, hyvinvointia ja tuottavuutta. Tutkimukset osoittavat, että korkeaintensiteettinen valo, joka sisältää paljon sinistä aallonpituutta stimuloi ihmiskehoa ja saa meidät tuntemaan itsemme valppaiksi ja keskittyneiksi. Oikein ajoitettu ja sopivan pituinen altistuminen kylmälle siniselle valolle voi vaikuttaa positiivisesti vuorokausirytmiin. Jotta positiivinen vaikutus vuorokausirytmiin saavutetaan, on tärkeää myös laskea valaistustasoa ja säätää valaistuksen värilämpötilaa lämpimämmäksi iltaa kohden. Ihmislähtöiset valaistusratkaisumme perustuvat kahdelle osa-alueelle. Ensimmäinen on valonohjausjärjestelmä, jolla valaistustasoa ja värilämpötilaa säädetään ennaltasuunnitellun kierron mukaisesti. Toinen on valaisimet, joissa on mahdollisuus värilämpötilan säätöön (Tunable white tai RGB). On olemassa kaksi eri teknologiaa, joita käytetään värilämpötilan säätämiseen: tunable white (CCT) ja RGB. C90-valaisintuoteperheen tuotteet voidaan toimittaa kummalla tahansa teknologialla varustettuna. Glamox on toimittanut ihmislähtöisiä valaistusratkaisuja jo yli 50 projektiin Euroopassa. Tarjoamme ratkaisuja kouluihin, toimistoihin, terveydenhuoltoon, teollisuuteen sekä liikerakentamiseen. Lue lisää HCL-ratkaisuistamme verkkosivuiltamme. 16

17 Hyödyt käyttäjille Stimuloi hyvää vuorokausirytmiä Auttaa keskittymään ja pysymään valppaana Parantaa unen laatua Parantaa suorituskykyä ja hyvinvointia Käytä tätä QRkoodia löytääksesi HCL-oppaamme verkkosivuiltamme. 17

18 Matalammat elinkaarikustannukset valonohjauksella Useimmissa rakennuksissa on mahdollista alentaa ylläpitokustannuksia ottamalla käyttöön valonohjausjärjestelmä. Energiakustannusten lasku valaistuksessa voi olla jopa 80 % luokkaa silloin kuin yhdistetään LED-valaistus valonohjausjärjestelmään. Tämän lisäksi alennat myös kunnossapitokuluja ja pidennät selvästi valaistusasennuksen elinikää. Glamox toimittaa kolmea eri tasoista valonohjausjärjestelmää: Single group: Tämä on järjestelmä, jonka avulla voit helposti ohjata yksittäistä valaisinryhmää. Tämän tason ohjaukseen meillä on tarjota laaja valikoima valaisimia, joissa on sisäänrakennetut tunnistimet. Näitä tunnistimia voidaan käyttää ohjaamaan valaistusta läsnäolon, päivänvalon määrän tai näiden kahden yhdistelmän mukaan. Multiple group: Tämä on Joustava ja monipuolinen järjestelmä usean valaisinryhmän ohjaukseen. Tällä tasolla tarjoamme Glamox DALI:n eli järjestelmän, joka perustuu käsin kerättyihin DALI-osoitteellisiin komponentteihin, joiden yhteensopivuus on testattu. Central Monitoring: Tämä on järjestelmä, jonka avulla voidaan valvoa keskitetysti koko kiinteistön valaistusjärjestelmää. Järjestelmän avulla käytössäsi on laaja valikoima seurantavaihtoehtoja energiankulutukseen, turvavalaistukseen, resurssien paikallistamiseen tai tilassa navigoimiseen. Tällä tasolla Glamox tarjoaa esim. Glamox KNX, Glamox Wireless- tai Glamox Central Monitoring-järjestelmät. C90-tuoteperhe on yhteensopiva kaikkien valonohjausjärjestelmiemme kanssa. 18

19 Miksi valita Glamoxin valonohjausjärjestelmä? Tarjoamme turvallisen vaihtoehdon. Ratkaisumme ovat testattu yhteensopiviksi omassa laboratoriossamme. Kokonaisvalaistusratkaisun (sekä valaisimet että valonohjaus) toimittajana voimme luvata ottavamme täyden vastuun koko ratkaisusta. Järjestelmämme ovat: Helppoja ohjelmoida Helppoja suunnitella Joustavia Helppoja asentaa Helppoja käyttää Kwh Vanha asennus Uusi valaisinasennus ledeillä toteutettuna Uusi valaisinasennus ledeillä ja valonohjauksen yhdistelmällä toteutettuna Käytä tätä QRkoodia löytääksesi valonohjausta käsittelevän osion verkkosivuiltamme. Lifetime Elinikä Jos päivität vanhaa valaistusasennusta LED-valaisimien ja valonohjausjärjestelmän yhdistelmällä, sinun on mahdollista pienentää valaistuksen energiankulutusta jopa 80 %. Lisäksi uuden valaistusasennuksen elinikä pitenee merkittävästi. 19

20 Glamox C90 C90-S C90-P C90-R 4 eri kokoa: Ø420 mm, Ø570 mm, Ø870 mm ja Ø1170 mm. Voidaan toimittaa sisäänrakennetulla turvavalolla (vakio, itse-testaava tai DALI), 1 tai 3 h. Valon tuotto lm Voidaan toimittaa tuneable whiteteknologialla HCL-ratkaisuihin Saatavana DALI-himmennyksellä sekä yhteensopivalla Glamox valonohjaus-järjestelmällä (LMS). Saatavana myös PIR-tunnistimella (SPR-SEN) läsnäolotunnistusta varten Voidaan toimittaa PIRtunnistimella (MPP-SEN), jossa läsnäolotunnistimen ja päivänvalon määrän tunnistuksen yhdistelmä Tunnistinvaihtoehdot päivittyvät jatkuvasti. Päivitetyt tiedot löytyvät verkkosivuiltamme. 4 eri kokoa: Ø420 mm, Ø570 mm, Ø870 mm ja Ø1170 mm. Voidaan toimittaa sisäänrakennetulla turvavalolla (vakio, itse-testaava tai DALI), 1 tai 3 h. Valon tuotto lm Voidaan toimittaa tuneable whiteteknologialla HCL-ratkaisuihin Saatavana DALI-himmennyksellä sekä yhteensopivalla Glamox valonohjausjärjestelmällä (LMS). Saatavana myös PIR-tunnistimella (SPR-SEN) läsnäolotunnistusta varten Voidaan toimittaa PIRtunnistimella (MPP-SEN), jossa läsnäolotunnistimen ja päivänvalon määrän tunnistuksen yhdistelmä Tunnistinvaihtoehdot päivittyvät jatkuvasti. Päivitetyt tiedot löytyvät verkkosivuiltamme. Voidaan toimittaa sisäänrakennetulla turvavalolla (vakio, itse-testaava tai DALI), 1 tai 3 h. Voidaan toimittaa tuneable whiteteknologialla HCL-ratkaisuihin Saatavana DALI-himmennyksellä sekä yhteensopivalla Glamox valonohjausjärjestelmällä (LMS). Voidaan toimittaa PIRtunnistimella tyyppiä SPR-SEN läsnäolotunnistusta varten releellä, joka perustuu ON/OFF-kytkimeen. Voidaan toimittaa PIR- sekä jatkuvan valon tunnistimilla, jossa sisäänrakennettu DALIvirtalähde tyyppiä MPP-SEN läsnäolotunnistimen ja päivänvalon määrän tunnistuksen yhdistelmää varten Voidaan toimittaa orja-pirtunnistimella tyyppiä MPS-SEN, jossa on käytävä-toiminto, joka ohjaa yksittäistä valaisinryhmää. Tunnistinvaihtoehdot päivittyvät jatkuvasti. Kts. päivitetyt tiedot tuotteesta verkkosivuiltamme. Optiikat Pyöreä valoaukko (Cl) Pudotettu opaali (OD) MP OP 20

21 21

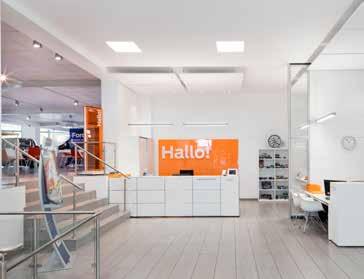

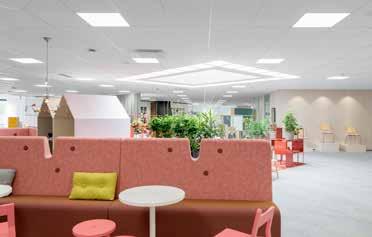

22 Kinnarps, Ruotsi Nor Engros, Norja Autohaus Wenner, Saksa 22

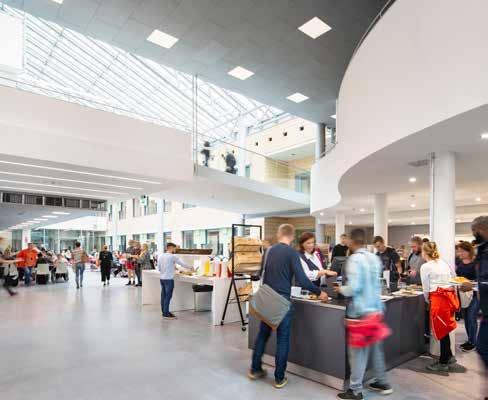

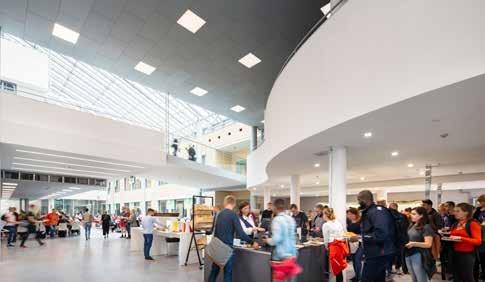

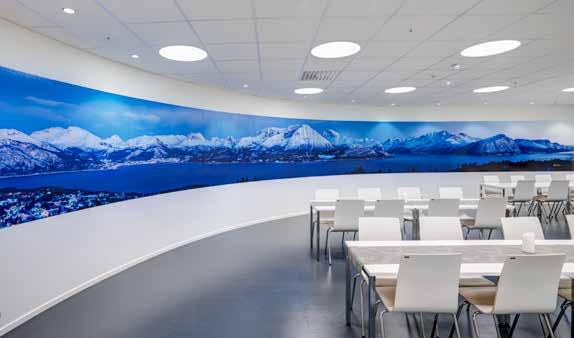

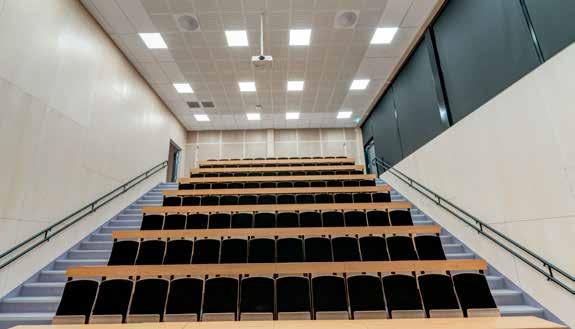

23 Stord yläasteen koulu, Norja 450 oppilaan yläasteen koulu. 15 luokkahuonetta, joissa käytössä ihmislähtöinen valaistus eli HCL. Glamox C90-R CCT. Metropolia Ammattikorkeakoulu, Suomi 23

24 Glamox March 2019 Art. no.mrk00311 Glamox-konserni Glamox on norjalainen teollisuusyritys, joka kehittää, valmistaa ja toimittaa ammattivalaistuksen ratkaisuja maailmanlaajuisesti. Laadukkaat brändit ja tuotteet Glamox-konserni omistaa useita laadukkaita tuotemerkkejä: Glamox, Aqua Signal, Luxo, Norselight, LINKSrechts ja Küttel. Glamox on sitoutunut täyttämään asiakkaiden toiveet ja tarpeet tarjoamalla laadukkaita tuotteita, ratkaisuja ja tukipalveluita. Teknologia ja kokemus Tuotteemme ja ratkaisumme ovat insinööriemme kehittämiä ja testaamia. Tuotteet on testattu laboratorioissamme asianmukaisten laatu- ja ympäristöstandardien mukaisesti. Ne pohjautuvat uusimpaan teknologiaan, asiantuntemukseen ja vuosikymmenten kokemukseen. Verkkosivuillamme lisää tietoa 5 vuoden takuustamme.
