Harmony XB5R -painikkeet langaton, ei paristoa. Luettelo 2012

Transkriptio

1 Harmony XB5R -painikkeet langaton, ei paristoa Luettelo 2012

2

3 Säästä asennusaikaa langattomilla ja paristottomilla Harmony XB5R -painikkeilla Tämä uusi tuote säästää asennusaikaa ja -kustannuksia, koska painikkeen ja kojekaapin välillä ei ole lainkaan johtoja eikä niihin liittyviä asennustarvikkeita. Koneen aiempaa yksinkertaisempi johdotus johdottomilla painikkeilla Koneen jatkuva käytettävyys paristottomilla painikkeilla Koeteltu ja testattu kestävyys teollisissa ympäristöissä Sisällys Hyödyt...2 Tuotteen esittely...4 Ominaisuudet... 6 Tuotekoodit...10 Mitat...12 Kytkentämallit...13 Sähkönumerot...16 Harmony XB5R yksinkertaisesti helppoa Make the most of your energy 3

4 Koneen aiempaa yksinkertaisempi johdotus Kiinteän painikkeen nopea asennus kuljetinjärjestelmään voi osoittautua hankalaksi, koska on otettava huomioon seuraavat seikat: Tarvittavan kaapeloinnin pituus, kaapin kaapelointi, aika, jota kaapelien asennus koteloon tai aiemmin asennettuihin kaapelikanaviin edellyttää, ja painikkeen johdotukseen tarvittava aika. Käytettäessä uutta langatonta ja paristotonta Harmony XB5R -painiketta tarvitsee ottaa huomioon ainoastaan vastaanottimen johdotus kojekaapissa. -20% asennuskustannukset verrattuina kiinteästi asennettuun ratkaisuun > Asennuksesta aiheutuu vähemmän kustannuksia, ja se vie vähemmän aikaa. > Asetuksia ei tarvitse määrittää käytettäessä käyttövalmiita paketteja. > Koneen ympärillä voidaan liikkua vapaasti. > Ihanteellinen ratkaisu, kun on lisättävä tai siirrettävä ohjaustoiminto. Koneen jatkuva käytettävyys Harmony XB5R poistaa käytännössä huoltotarpeet ja varmistaa toiminnon optimaalisen käytettävyyden. > Ei paristoja, jotka pitäisi vaihtaa, ladata tai kierrättää. > Ilman paristoa toimiva lähetinpainike. 4

5 Koeteltu ja testattu kestävyys > Teollisissa ympäristöissä koeteltu ja testattu kestävyys. > Kaapelit eivät voi vaurioitua, eivätkä lähettimen ruuviliittimet voi irrota. > Vähemmän pölyä (ei kaapelin sisäänvientiä). > Harmony-ohjauskalustesarjan tunnettu luotettavuus ja laatu. Teolliset sovellukset Kiinteistösovellukset Pakkaus Sementti Elintarvikkeet Autoteollisuus Automaattiset ovet, valaistus Käyttövalmiit paketit Valitse haluamasi ratkaisu kuudesta paketista, jotka on suunniteltu yleisimpien sovellusten tarpeisiin. > Helppo tilata: Vain 1 tuotetunnus > Helppo asentaa: Tehtaalla valmiiksi ohjelmoidut lähetin ja vastaanotin Muovi ohjainpää Muovi ohjainpää Muovi ohjainpää Muovi ohjainpää XB5RFB01 XB5RMB03 XB5RFA02 XB5RMA04 Metalli ohjainpää Metalli ohjainpää XB4RFB01 XB4RFA02 Lähetin, jossa on muovi- tai metallipainike Ei-ohjelmoitava vastaanotin, 1 CO-relelähtö Lähetin, jossa on ergonomisella kotelolla varustettu ZB5R-muovipainike Ei-ohjelmoitava vastaanotin, 1 CO-relelähtö Lähetin, jossa on muovi- tai metallipainike 10 painikelevyn sarja Ohjelmoitava vastaanotin, 2 CO-relelähtöä Lähetin, jossa on ergonomisella kotelolla varustettu ZB5R-muovipainike 10 painikelevyn sarja Ohjelmoitava vastaanotin, 2 CO-relelähtöä 5

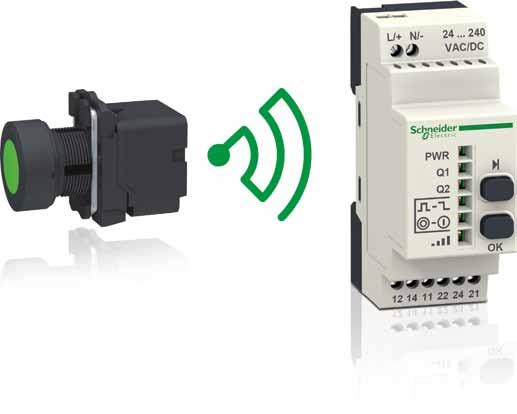

6 Esittely Valikoiman esittely Langattoman ja paristottoman Harmony-painikevalikoiman ansiosta relettä (vastaanotinta) voidaan kauko-ohjata painikkeella (lähettimellä). Ohjaus tapahtuu radioteitse: lähettimessä on dynamotyyppinen generaattori, joka muuntaa painikkeen painamisesta syntyvän mekaanisen energian sähköenergiaksi. Radiokoodattu sanoma, jolla on yksilöivä tunnuskoodi (ID), lähetetään yhtenä pulssina vähintään yhteen tai useampaan vastaanottimeen, jotka sijaitsevat kymmenien metrien päässä (katso kuvaa A). Yksi vastaanotin voidaan myös aktivoida useilla eri lähettimillä (katso kuvaa B). Sovelluksesta riippuen voidaan kiertää lähetystä häiritsevät esteet tai suurentaa aluetta toistimen avulla (katso kuvia A ja B). Kuva A: Radiolähetys 1 lähettimen ja 3 vastaanottimen välillä Saavutettava etäisyys (1) lähettimen ja vastaanottimen välillä on noin 100 metriä, jos esteitä ei ole 25 metriä, jos vastaanotin on asennettu metallikoteloon 40 metriä, jos lähettimen ja vastaanottimen välissä on toistin (vastaanotin on asennettu metallikoteloon). Tämän uuden tekniikan avulla voidaan lyhentää asennusaikoja ja pienentää asennuskustannuksia, koska painikkeen ja sähkökotelon välillä ei ole lainkaan johtoja eikä niihin liittyviä osia. Tämän uuden tekniikan ansiosta käyttäjä voi myös liikkua vapaasti tai asennuttaa ohjauslaitteen ajoneuvoon (esimerkiksi nosturiin tai trukkiin). Painike on aina käytettävissä ja on täysin huoltovapaa (paristoja ei tarvita). Painiketta voidaan käyttää lukuisiin eri sovelluksiin sekä teollisuudessa (esimerkiksi tuotantolinjoissa ja kuljettimissa) että teollisissa rakennuksissa ja infrastruktuureissa (esimerkkejä: valaistus, ovien avaus ja tuulettimien käynnistys). Tätä tekniikkaa (radiokoodattu sanoma lähetetään yhtenä pulssina) ei voi käyttää nostosovelluksissa (siirrettäessä esimerkiksi ylös/alas tai oikealle/vasemmalle jne) eikä turvallisuussovelluksissa (esimerkiksi hätäpysäytinpainikkeissa). Näissä sovelluksissa on suositeltavaa käyttää johdollisia Harmony XB4- ja XB5-painikkeita tai riippuohjain XAC-valikoimaa. Kuva B: Radiolähetys 3 lähettimen ja 1 vastaanottimen välillä 6 Käyttövalmiiden pakettien kuvaus (2) Paketti, jossa on ohjelmoitava vastaanotin (katso kuvaa C) 4 5 Paketti sisältää seuraavat osat: 1 Lähetin, jossa on kiristysmutteri painikkeen asennusta varten. Asennetaan Ø 22 mm:n reikään Upotettava, jousipalautteinen, muovinen tai metallinen painikkeen ohjainpää erivärisen painikelevyn sarja. Kuvut voidaan napsauttaa painikkeen päähän. Kuva C: Paketti, jossa on lähetin ja ohjelmoitava vastaanotin 3 4 A / V:n konfiguroitava vastaanotin, 2 relelähtöä ja 2 painiketta (oppimis- ja parametriasetus) 5 sekä 6 merkkilediä 6. (1) Tyypilliset arvot, joihin sovellusympäristö voi vaikuttaa. (2) sekä vastaanotin liitetään valmiiksi pariksi tehtaalla. 6

7 Esittely (jatkoa) Käyttövalmiiden pakettien kuvaus (1) (jatkoa) Paketti, jossa on ei-ohjelmoitava vastaanotin (katso kuvaa D) Paketti sisältää seuraavat osat: 1 Lähetin, jossa on kiristysmutteri painikkeen asennusta varten. Asennetaan Ø 22 mm:n reikään. 4 2 Upotettava, jousipalautteinen, muovinen tai metallinen painikkeen ohjainpää. 1 3 Musta painikelevy, joka voidaan asentaa painikkeen päähän. 2 Kuva D: Paketti, jossa on lähetin ja ei-ohjelmoitava vastaanotin V:n ei-konfiguroitava vastaanotin, 1 relelähtö, ei merkkiledejä eikä opetuspainiketta. Paketti, jossa on käsiyksikkö ja ohjelmoitava vastaanotin (katso kuvaa E) Paketti sisältää seuraavat osat: 5 1 Käsiyksikkö, joka sisältää langattoman ja paristottoman, muoviohjainpäällä varustetun painikkeen erivärisen painikelevyn sarja. Kuvut voidaan asentaa painikkeen päähän / V:n ohjelmoitava vastaanotin, 2 relelähtöä ja 2 painiketta (oppimisja parametriasetus) 4 sekä 6 merkkilediä 5 Paketti, jossa on käsiyksikkö ja ei-ohjelmoitava vastaanotin (katso kuvaa F) Paketti sisältää seuraavat osat: Kuva E: Paketti, jossa on lähetin käsiyksikössä ja ohjelmoitava vastaanotin Käsiyksikkö, joka sisältää langattoman ja paristottoman, muovipäällä varustetun painikkeen. 2 Musta painikelevy, joka voidaan asentaa painikkeen päähän V ei-ohjelmoitava vastaanotin, 1 relelähtö, ei merkkilediä eikä opetuspainiketta. Osavalikoiman kuvaus 1 2 Kuva F: Paketti, jossa on lähetin käsiyksikössä ja ei-ohjelmoitava vastaanotin 3 Osat myydään myös erikseen, jotta olisi mahdollista täydentää aiemmin asennettuja sovelluksia tai luoda uusia sovelluksia: lähetin asennettavaksi painikkeen ohjainpäähän, asennetaan Ø 22 mm:n reikään upotettava tai jousipalautteinen painikkeen ohjainpää, metalli- tai muoviversio muovinen tai metallinen kiristysmutteri tyhjä käsiyksikkö tyhjät muovikotelot (1 tai 2 aukkoa) seinäasennusta tai sovellukseen asentamista varten- 10 erivärisen painikelevyn sarja tai 10 samanvärisen painikelevyn sarja. Kuvut voidaan napsauttaa painikkeen ohjainpäähän / V:n ohjelmoitava vastaanotin, 2 relelähtöä ja 2 painiketta (opetus- ja parametriasetus) sekä 6 merkkilediä 24 V:n ohjelmoitava vastaanotin, 4 PNP-lähtöä ja 2 painiketta (opetus- ja parametriasetus) sekä 6 merkkivaloa toistin (1) sekä vastaanotin liitetään valmiiksi pariksi tehtaalla. 7

8 Ominaisuudet Langattoman ja paristottoman painikkeen ominaisuudet Ympäristön ominaisuudet Standardienmukaisuus EN/IEC , EN/IEC , UL 508, CSA C22-2 nro 14 Tuotesertifioinnit Suojakäsittely vakioversio Lähetin- ja vastaanotinjärjestelmä Radiotaajuus Ympäristön lämpötila Säilytys C Käyttö C : R&TTE 1999/5/EY, BT 2006/95/EY, EMC 2004/108/EY EN , EN , FCC osa 15, RSS210, ANATEL (erottelukyky 506), SRRC, EMC: EN , EN SAR (Specific Absorption Rate) -vaatimusten. Painikkeen välittämä teho < 3 mw UL, FCC (Yhdysvallat), CSA, RSS (Kanada), C-Tick (Australia), GOST (Venäjä), ANATEL (Brasilia), SRRC (Kiina), (Eurooppa) TH Sallittu suhteellinen kosteus Lähetinlohko +95 % RH lämpötilassa 70 C (ei kondensoitumista) Suojausluokka IEC IP 65 (etuosa) IP 30 (takaosa) UL/CSA Tyyppi 12 Mekaaninen iskusuojaus IEC IK 03 Putoamiskestävyys IEC mm Mekaaniset ominaisuudet Toimiliike (lähetettäessä tietoja) Painike mm Kokonaisliike: 4.3 Viesti lähetetään, kun langaton ja paristoton painike napsahtaa Käyttövoima Jousipalautteinen painike N < 25 lähettimineen Mekaaninen kestävyys (miljoonina käyttösykleinä) Jousipalautteinen painike lähettimineen 1 Tärinänkestävyys standardin IEC Taajuus: 2 11 Hz mm ± 10 Taajuus: Hz gn 5 Iskunkestävyys standardin IEC Puolen siniaallon kiihtyvyys 11 ms gn 50 Puolen siniaallon kiihtyvyys gn ms Kestävyys jatkuvissa iskuissa Standardin IEC gn 25 (kesto: 6 ms iskua) Pään kiristysmomentti Muovipää (mutteri) 2,2 N.m (± 0,2) / 9,5 lb.in (± 1,8) Metallipää (mutteri) 0,8 N.m (enintään 1,2) / 7,5 lb.in (enintään 10,6) Radiolähetyksen ominaisuudet Taajuus GHz 2.4 Protokolla ZigBee Green Power -yhteensopiva (lähetin ja vastaanotin voivat toimia yhdessä muiden ZigBee Green Power -tuotteiden kanssa) Valikoima m Noin 100 (lähetin ja vastaanotin vapaassa tilassa) Noin 25 (lähetin XAL D -tyyppisessä muovilaatikossa ja vastaanotin metallikotelossa) Noin 40 (lähetin XAL D -tyyppisessä muovikotelossa, vastaanotin metallikotelossa ja toistin käytössä) Lähetysteho mw 3 Aktivointiaika ms 2 Lähetysaika ms < 2 Tyyppi EN pykälän 4.1 Tyyppi III laitteisto Luokka EN pykälän 6.1 Luokka 2 laitteisto Luokka Standardin EN pykälän lämpötila C Luokka 1: Sähkömagneettisen kuormituksen sieto ja emissiot Sähköstaattisten purkausten sieto IEC kv 8: eristysosissa (vapaassa tilassa) 6: metalliosissa (kontakti) Sähkömagneettisten kenttien sieto EN/IEC ja IEC IEC , EN ja EN Emissiot EN ja EN mukaiset V/m V/m 10: MHz 3: MHz ja etäisyys 20 m Vaatimusten

9 Ominaisuudet (jatkoa) Langattoman ja paristottoman painikkeen vastaanottimen ominaisuudet Ympäristön ominaisuudet Standardien mukaisuus Vastaanotin EN/IEC , EN/IEC , UL 508, CSA C22-2 n 14, IEC , IEC , IEC , IEC , IEC , IEC Lähetin- ja vastaanotinjärjestelmä : R&TTE 1999/5/EY, BT 2006/95/EY, EMC 2004/108/EY Tuotesertifioinnit ja radiosopimukset Radiotaajuus EN , EN , FCC osa 15, RSS210, ANATEL (erottelukyky 506), SRRC, EMC: EN , EN UL, FCC (Yhdysvallat), CSA, RSS (Kanada), C-Tick (Australia), GOST (Venäjä), ANATEL (Brasilia), SRRC (Kiina), (Eurooppa) Ympäristön lämpötila Säilytys C Käyttö C Sallittu suhteellinen kosteus +90 % RH lämpötilassa +55 C (ei kondensoitumista) Tärinänkestävyys IEC Iskunkestävyys IEC Kestävyys jatkuvissa iskuissa Standardin IEC Taajuus: 5...8,14 Hz mm ± 7.5 Taajuus: 8, Hz gn 2 Puolen siniaallon kiihtyvyys: gn ms gn 10 (kesto: 16 ms iskua) Suojausluokka IEC IP 20 Likaisuusaste IEC Kotelon materiaali Itsestään sammuva muovi Asennuskulma ilman kuorman Mikä tahansa alennusta (lämpötila) Asennus DIN kiskoon standardin EN/IEC mukaisesti Asennuslevyyn Sähköiset ominaisuudet Ylijänniteluokka IEC II (AC/DC-vastaanotin), III (DC-vastaanotin) Eristysvastus NFC > 500 MΩ, 500 V Nimellinen eristysjännite IEC V 250 (vastaanottimet, joissa on relelähdöt), < 60 (rele, jossa on PNP-lähdöt) Eristyksen testausjännite standardin EN/IEC Kaapelointi Maksimi poikkipinta-ala standardin EN/IEC Dielektrinen testi Hz/ KV AC/DC-vastaanotin: 50/1,5 (1 minuutti) DC-vastaanotin: 50/1 (1 minuutti) Ylijännite kv DC-vastaanotin: Uimp 0,8 (1,2/50 µs) AC/DC-vastaanotin: Uimp 4 (1,2/50 µs) Kiinteä kaapeli ilman kaapelin päätä mm 2 1 johdin: 0,14 2,5 (AWG 26 AWG 14) 2 johdinta: 0,14 1,5 (AWG 26 AWG 16) Joustava kaapeli ja kaapelin pää mm 2 1 johdin: 0,14 4 (AWG 26 AWG 12) 2 johdinta: 0,14 1,5 (AWG 26 AWG 16) Kiristysmomentti EN/IEC ,5 N.m/4,43 Lbf.In Käynnistyksen ilmaisin Vihreä merkkivalo Lähtöilmaisimet Vihreä merkkivalo (relelähdöt ja PNP-lähdöt) Vastaanotetun signaalin voimakkuus Vihreä merkkivalo: optimaalinen vastaanotto Keltainen merkkivalo: hyväksyttävä vastaanotto Syöttöjännitteen ominaisuudet Vastaanottimen tyyppi ZBR RC Vastaanotin sisältyy paketteihin XB4 RFB01, XB5 RFB01 ja XB5 RMB03 ZBR RA Syöttöjännite Ue V 24 (+20 / 15 %) / (+/ 10 %) Taajuus Teholähdepiirin Hz 50/60 ± 10 % Galvaaninen eristys Syöttö-/lähtöjännite Kyllä Enimmäistehonkulutus W Oikosulkusuojaus Nopea sulake, 400 ma Nopea sulake, 125 ma Nopea sulake, 400 ma Mikrokatkojen immuniteetti ms 7 (lähtövirta yhteensä 800 ma) Standardin IEC (lähtövirta yhteensä 500 ma) Sähkömagneettisen kuormituksen sieto ja sähkömagneettiset emissiot Sähköstaattisten purkausten sieto Sähkömagneettisten kenttien sieto IEC kv 8: eristysosissa (vapaassa tilassa) 6: metalliosissa (kontakti) EN/IEC ja IEC V/m 10: MHz IEC , EN ja EN V/m 3: MHz ja etäisyys 20 m Nopeiden transienttien sieto IEC kv 1 (PNP-lähdön johdot) 2 (tehonsyöttöjohdot ja relejohdot) 2 (tehonsyöttöjohdot) Hybridijänniteaaltojen sieto standardin IEC Eromuoto kv Yhteismuoto kv 1 2 Johtuvien häiriöiden sieto IEC V 10 Emissiot Johtuvat emissiot EN Luokan B menetelmän CISPR22 mukaisesti ja EN mukaiset Emissiot EN ja EN mukaiset Vaatimusten 9

10 Ominaisuudet (jatkoa) Langattoman ja paristottoman painikkeen ominaisuudet (jatkoa) Radiolähetyksen ominaisuudet Vastaanottimen tyyppi ZBR RC ZBR RA Vastaanotin sisältyy paketteihin XB4 RFB01, XB5 RFB01 ja XB5 RMB03 Taajuus GHz 2.4 Protokolla ZigBee Green Power -yhteensopiva (lähetin ja vastaanotin voivat toimia yhdessä muiden ZigBee Green Power -tuotteiden kanssa) Kantama m Noin 100 (lähetin ja vastaanotin vapaassa tilassa) Noin 25 (lähetin XAL D -tyyppisessä muovilaatikossa ja vastaanotin metallikotelossa) Noin 40 (lähetin XAL D -tyyppisessä muovilaatikossa, vastaanotin metallikotelossa ja releantenni käytössä) Toistin Kantaman lisäämiseen tai esteen kiertämistä varten Vasteaika ms < 30 lähettimen napsahduksen jälkeen Tallennettavien lähettimien tunnuskoodien määrä Tyyppi EN pykälän 4.1 laitteisto Luokka EN pykälän 6.1 laitteisto Luotettavuus EN pykälän luotettavuus Lämpötila EN pykälän lämpötila Lähtöjen ominaisuudet Lähtötyyppi Lähtötoiminto enintään 32 vastaanotinta kohti tai enintään 32 lähtöä kohti (esimerkki 2 lähdön vastaanottimesta: 32/0, 16/16..) Tyyppi III Luokka 2 Luokka 2 C Luokka I: PNP-lähtöä 200 ma / 24 V Monostabiili (500 ms ± 15 %) 2 tyypin RT 3A relelähtöä 1 tyypin RT 3A relelähtö Monostabiili (500 ms ± 15 %). Ohjelmoitavissa bistabiiliksi tai käynnistymään/pysähtymään Monostabiili (500 ms ± 15 %) Nimellisvirta Ie EN/IEC ja UL 508 / CSA C22-2 n 14 Tasavirran syöttö EN/IEC Tasavirran syöttö UL 508 / CSA C22-2 nro 14 Vaihtovirran syöttö standardin EN/IEC A 2 0,3/48 V DC A 3/24 V DC A 1,5 / 240 V AC 3 / 120 V AC Vaihtovirran syöttö UL 508 / CSA C22-2 nro 14 A 3 / 240 V AC Jännitteen alenema V < 2 Suurin sallittu kytkentäjännite V / 250 Nimellinen kytkentäteho 4,8 W (0,2 A x 24 V DC) lähtöä kohti 750 VA (3 A x 250 V AC) 15 W (0,3 A x 48 V DC) Vähimmäisvirta Ith EN/IEC ma 10 / 5 V Enimmäisvirta A 5 Sähköinen kestävyys 1 x 10 5 käyttösykliä Mekaaninen kestävyys 10 x 10 5 käyttösykliä Suurin sallittu käyttösykli Hz 2 Käyttöluokat EN/IEC DC13 AC15: B300 DC12 10

11 Ominaisuudet (jatkoa) Langattoman ja paristottoman painikkeen releantennin ominaisuudet Toimii yhdessä lähettimien ja vastaanottimien kanssa Ympäristön ominaisuudet Standardienmukaisuus Antenni EN/IEC , EN/IEC , UL 508, CSA C22-2 n 14, IEC , IEC , IEC , IEC , IEC , IEC Tuotesertifioinnit Lähetin-, antenni- ja vastaanotinjärjestelmä Radiotaajuus : R&TTE 1999/5/EY, BT 2006/95/EY, EMC 2004/108/EY EN , EN , FCC osa 15, RSS210, ANATEL (erottelukyky 506), SRRC, EMC: EN , EN UL, FCC (Yhdysvallat), CSA, RSS (Kanada), C-Tick (Australia), GOST (Venäjä), ANATEL (Brasilia), SRRC (Kiina), (Eurooppa) Ympäristön lämpötila Säilytys C Käyttö C Sähköinen iskusuojaus IEC Luokka II Sallittu suhteellinen kosteus +90 % RH lämpötilassa +55 C (ei kondensoitumista) Tärinänkestävyys standardin IEC Taajuus: Hz mm ± 0.5 Taajuus: Hz gn 6 Iskunkestävyys IEC Puolen siniaallon kiihtyvyys: 11 ms / 15 gn Kestävyys jatkuvissa iskuissa IEC gn 25 (kesto: 6 ms iskua) Suojausluokka IEC ja UL/CSA IP 65 tyyppi 12 Likaisuusaste IEC Ylijänniteluokka IEC III Eristysvastus NFC > 500 MΩ, 500 V Nimellinen eristysjännite IEC V 250 Eristyksen testausjännite Dielektrinen testi Hz/ 50 / 4 (1 minuutti) standardin EN/IEC Ylijännite KV kv Uimp 4 (1,2/50 µs) Kaapelointi (joustava kaapeli) EN/IEC m 5 (2 x 0,34 mm 2 ) Ruuvin kiristysmomentti EN/IEC ,6 ± 0,1 Nm / 5,3 ± 0,9 Lb.-In Kotelon materiaali Itsestään sammuva muovi Ilmaisin Käynnistys 1 vihreä merkkivalo Lähetys/vastaanotto 2 vihreää merkkivaloa 180 asteen kulmassa Asennuskohta Katso asennusohjeita Syöttöjännitteen ominaisuudet Syöttöjännite Ue V / (+/ 10 %) Taajuus Teholähdepiirin Hz 50/60 ± 10 % Enimmäistehonkulutus W 2.6 Oikosulkusuojaus ma 400, nopea sulake 400 ma Kestää lyhyitä katkoja IEC Sähkömagneettisen kuormituksen sieto ja emissiot Sähköstaattisten purkausten sieto Sähkömagneettisten kenttien sieto IEC kv 8: eristysosissa (vapaassa tilassa) 6: metalliosissa (kontakti) EN/IEC ja IEC V/m 10: MHz mukaiset IEC , EN ja V/m 3: MHz ja etäisyys 20 m EN mukaiset Nopeiden transienttien sieto IEC kv 2 Hybridijänniteaaltojen sieto Eromuoto kv 1 standardin IEC Yhteismuoto kv 2 Johtuvien häiriöiden sieto IEC V 10 Emissiot Johtuvat emissiot EN Luokan B menetelmän CISPR22 mukaisesti ja EN mukaiset Emissiot EN ja EN mukaiset Vaatimusten Radiolähetyksen ominaisuudet Taajuus GHz 2.4 Protokolla ZigBee Green Power -yhteensopiva (lähetin ja vastaanotin voivat toimia yhdessä muiden ZigBee Green Power -tuotteiden kanssa) Toiminta-alue m Noin 40 metriä (lähetin XAL D -tyyppisessä muovilaatikossa, vastaanotin metallikotelossa ja releantenni käytössä) Lähetysteho mw < 3 Tyyppi EN pykälän 4.1 Tyyppi III laitteisto Luokka EN pykälän 6.1 Luokka 2 laitteisto Luotettavuus EN pykälän Luokka 2 luotettavuus Lämpötila EN pykälän lämpötila C Luokka I:

12 Tuotekoodit PF PF PF XB5RFA02 PF Käyttövalmiit paketit (1) Kuvaus Lähettimen tyyppi Vastaanottimen Paketit sisältävät seuraavat osat: 1 langaton ja paristoton painike kiristysmutteri 1 vastaanotin Painike ja vastaanotin on määritetty pariksi tehtaalla + Ø 22 mm:n muovipää + 1 kymmenen erivärisen painikelevyn sarja (1 painikelevy valitaan ja asennetaan) + Ø 22 mm:n metallipää + 1 kymmenen erivärisen painikelevyn sarja (1 painikelevy valitaan ja asennetaan) + Ø 22 mm:n muovipää + 1 musta painikelevy, joka ei ole asennettuna + Ø 22 mm:n metallipää + 1 musta painikelevy, joka ei ole asennettuna jännite V / Vastaanottimen tyyppi Tuotetunnus Paino Ohjelmoitava vastaanotin, jossa on seuraavat osat: 2 tyypin RT 3A relelähtöä (2) 2 painiketta (oppimisja parametriasetus) 6 merkkivaloa (käynnistys, lähdöt ja signaalin voimakkuus) kg XB5RFA XB4 RFA Ei-ohjelmoitava vastaanotin: XB5RFB tyypin RT 3A relelähtö (3) ilman painiketta ilman merkkivaloa XB4 RFB Paketit sisältävät seuraavat osat: 1 langaton ja paristoton painike kiristysmutteri käsiyksikössä (4) 1 vastaanotin Painike ja vastaanotin on määritetty pariksi tehtaalla + Ø 22 mm:n muovipää asennettuna käsiyksikköön + 1 kymmenen erivärisen painikelevyn sarja (1 painikelevy valitaan ja asennetaan) / Ohjelmoitava vastaanotin, jossa on seuraavat osat: 2 tyypin RT 3A relelähtöä (2) 2 painiketta (oppimisja parametriasetus) 6 merkkivaloa (käynnistys, lähdöt ja signaalin voimakkuus) XB5RMA Ø 22 mm:n muovipää asennettuna käsiyksikköön + 1 musta painikelevy, joka ei ole asennettuna 24 Ei-ohjelmoitava vastaanotin: XB5RMB tyypin RT 3A relelähtö (3) ilman painiketta ilman merkkivaloa PF ZBR T1 Langattoman ja paristottoman painikkeen vastaanottimen ominaisuudet Kuvaus Painiketyyppi Painikelevyn väri Tuotetunnus Paino kg Lähetin langatonta ja paristotonta painiketta varten (5) (6) Jousipalautteisen painikkeen ohjainpäät lähettimelle ZBR T1 ZBR T Muovi Ilman painikelevyä (7) ZB5 RZA Metalli Ilman painikelevyä (7) ZB4 RZA PF ZB4 RZA0 Langattomat ja paristottomat painikkeet, joihin sisältyvät seuraavat osat: lähetin, jossa on kiristysmutteri jousipalautteinen painikkeen pää, jossa on paikalleen napsautettava painikelevy (8) Muovi Valkoinen ZB5 RTA Musta ZB5 RTA Vihreä ZB5 RTA Valkoinen I vihreällä taustalla ZB5 RTA Punainen ZB5 RTA Valkoinen O punaisella taustalla ZB5 RTA Keltainen ZB5 RTA Sininen ZB5 RTA PF PF ZB5 RTA4 Metalli Valkoinen ZB4 RTA Musta ZB4 RTA Vihreä ZB4 RTA Valkoinen I vihreällä taustalla ZB4 RTA Punainen ZB4 RTA Valkoinen O punaisella taustalla ZB4 RTA Keltainen ZB4 RTA Sininen ZB4 RTA (1) sekä vastaanotin, jotka liitetään pariksi tehtaalla. (2) Toimitetaan monostabiililla lähtötoiminnolla varustettuna. Lähdöt ovat ohjelmoitavissa bistabiileiksi tai käynnistymään/ pysähtymään. (3) Ei-ohjelmoitava monostabiili lähtötoiminto. (4) Toimitetaan varustettuna magneetilla, jonka asiakas kiinnittää. (5) Kiinnitysrengas ZB5AZ009 (muovi) tai ZB4BZ009 (metalli), joka tilataan erikseen. (6) Vain päät ZB4 RZA0 ja ZB5 RZA0 ovat mekaanisesti yhteensopivia. (7) Painikelevy tilataan erikseen, katso seuraavaa sivua. (8) Schneider Electric asentaa tämän painikelevyn, eikä sitä saa irrottaa (vaurioiden vaara). 12

13 Tuotekoodit (jatkoa) PF DF DF DF PF PF ZBR RA ZBA 7235 ZBA 7331 ZBA 7432 ZBA 79 ZBR M01 Ohjelmoitavat vastaanottimet Kuvaus Lähtötyyppi Vastaanottimen jännite V Tuotekoodi Paino kg Ohjelmoitavat vastaanottimet, joissa 4 PNP-lähtöä, 200 ma / 24 V 24 ZBR RC on seuraavat osat: 2 painiketta (oppimis- ja parametriasetus) 2 tyypin RT 3A / ZBR RA merkkivaloa (käyttöjännite, lähdöt relelähtöä (1) ja signaalin voimakkuus) Lisävarusteet Painikekuvut Harmony-painikkeiden päihin ZB5 RZA0 ja ZB4 RZA0 Kuvaus Taustaväri Merkintä Myyntierän koko 10 erivärisen painikelevyn sarja, jonka kuvuissa on identtinen merkintä (2) 10 erivärisen painikelevyn sarja, jonka kuvuissa on eri merkinnät (2) Langattoman ja paristottoman painikkeen laatikot Tuotekoodi Paino kg Valkoinen Ilman 10 ZBA I (musta) 10 ZBA (musta) 10 ZBA (musta) 10 ZBA Musta Ilman 10 ZBA O (valkoinen) 10 ZBA (valkoinen) 10 ZBA ò (valkoinen) 10 ZBA I (valkoinen) 10 ZBA Vihreä Ilman 10 ZBA I (valkoinen) 10 ZBA (valkoinen) 10 ZBA ñ valkoinen 10 ZBA II (valkoinen) 10 ZBA Punainen Ilman 10 ZBA O (valkoinen) 10 ZBA Keltainen Ilman 10 ZBA Sininen Ilman 10 ZBA Valkoinen, musta, vihreä, punainen, keltainen, sininen, valkoinen I vihreällä taustalla, musta I valkoisella taustalla, valkoinen O punaisella taustalla, valkoinen O mustalla taustalla Tuote Sovellus Kuvaus Myyntierän koko Käsiyksikkö, muovi, tyhjä (3) (4) Tyhjät kotelot langattomia ja paristottomia painikkeita varten (5) Lisävarusteet Toistin (6) Kannettavaa langatonta ja paristotonta painiketta varten Kiinteitä tai upotettuja johdottomia ja paristottomia painikkeita varten Lähettimen ja vastaanottimen välissä Käytetään toimintaetäisyyden laajentamiseen ja/tai esteiden kiertämiseen 10 ZBA Tuotekoodi Paino kg 1 aukko 1 ZBR M aukko 1 XAL D aukkoa 1 XAL D / V 5 metrin kaapeli 1 käynnistyksen merkkivalo 2 merkkivaloa vastaanotto/lähetys 1 ZBR A Kiristysmutteri Muovi 10 ZB5 AZ Metalli 10 ZB4 BZ XAL D02 Merkintäkilpi, 27 x 8 mm, kaiverrusta varten Kiinnitettäväksi käsiyksikköön ZBR M01 Itsekiinnittyvä, tyhjä, musta tausta 10 ZBY 0101T PF (1) Toimitetaan varustettuna monostabiililla lähtötoiminnolla. Lähdöt ovat konfiguroitavissa bistabiileiksi tai käynnistys- ja pysäytystoimintoa varten. (2) Painikelevy voidaan napsauttaa paikalleen asteen kulmassa. (3) Ei voida käyttää johdollisissa liitännöissä (läpivientiholkille ei ole lähtöä). (4) Toimitetaan varustettuna magneetilla, jonka asiakas kiinnittää. (5) Kotelo, joka sisältää Harmony ZB5 -painikkeiden ohjauspäiden kanssa yhteensopivat aukot ja läpivientejä (6) Ei kiinnitetä johdolla vastaanottimeen. ZBR A1 13

14 Mitat Mitat lähetin ZB5 RTA, jossa on muovipainike ja painikelevy ZB4 RTA, jossa on metallipainike ja painikelevy 41,5 46,5 9 e e e: paneelin paksuus 1 6 mm e: paneelin paksuus 1 6 mm ZBR M01, käsiyksikkö liikuteltavuutta varten 60 61,6 Ø 2,8 100,6 Ø 22 8 (1) 27,5 (1) 31 (2) 31 (2) Ø 2,8 XAL D01, muovikotelo, yksi aukko kiinteää tai sovellukseen asentamista varten XAL D02, muovikotelo, 2 aukkoa kiinteää tai sovellukseen asentamista varten (3) (4) 2xØ4,3 (3) (4) 2xØ4, (1) ZBY 0101T -merkinnän paikka. (2) Paikka, johon asiakas kiinnittää magneetin. Ei-ohjelmoitava vastaanotin Vastaanotin sisältyy paketteihin XB4 RFB01, XB5 RFB01 ja XB5 RMB03 70,5 65, (3) 2 reikäaihiota Pg 13,5:n läpivientiholkkia varten, enimmäiskapasiteetti 12 mm. (4) Reikäaihio johtoreititystä varten, enimmäiskapasiteetti 14 mm. Ohjelmoitavat vastaanottimet Vastaanottimet ZBR R (sisältyvät paketteihin XB4 RFA02, XB5 RFA02 ja XB5 RMA04) 70, , , , Toistin ZBR A1 25 2x Ø x Ø4 93 (5) (4) 65 (6) 9 Ø 13 Ø 5,2 (7) 14 (5) Tiivisteellä. (6) Radiaalinen kaapelin reititys. (7) Aksiaalinen kaapelin reititys. 14

15 Kytkentämallit Kytkentämallit Ei-ohjelmoitava vastaanotin Vastaanotin sisältyy paketteihin XB5 RFB01 ja XB5 RMB03 0 V 24 VDC (1) VDC (2) 11 (1) Nopea 125 ma:n sulake. (2) Imax 3 A. Konfiguritavat vastaanottimet Vastaanotin ZBR RA (sisältyy paketteihin XB4 RFA02, XB5 RFA02 ja XB5 RMA04) Vastaanotin ZBR RC N / 0 V VAC/DC (3) L/+ N/ VAC/DC 0 V 24 VDC (3) VDC PWR Q1 Q2 PWR Q1 Q2 Q3 Q4 OK OK Q1 Q2 Q3 Q4 (4) (5) L L L L (6) (3) Nopea 400 ma:n sulake. (4) Imax 3 A. Toistin (3) Nopea 400 ma:n sulake. (5) Imax 200 ma (6) Imax 300 ma. ZBR A1 5 m Ø4,2 N / 0 V Vac/dc (3) 0,34 mm² (3) Nopea 400 ma:n sulake. 15

16 Tuotetunnus Snro Kuvaus Langaton painike XB4RFA Kitti: Lähetin 22 mm, vastaanotin konfiguroitava, AC/DC XB4RFB Kitti: Lähetin 22 mm, vastaanotin ei konfiguroitava, 24 VDC XB5RFA Kitti: Lähetin 22 mm, vastaanotin konfiguroitava, AC/DC XB5RFB Kitti: Lähetin 22 mm, vastaanotin ei konfiguroitava, 24 VDC XB5RMA Kitti: Lähetin, käsi vastaanotin konfiguroitava, AC/DC XB5RMB Kitti: Lähetin, käsi vastaanotin ei konfiguroitava, 24VDC ZB4RTA Lähetin, painonappi metalli, valkoinen ZB4RTA Lähetin, painonappi metalli, musta ZB4RTA Lähetin, painonappi metalli, vihreä ZB4RTA Lähetin, painonappi metalli, valkoinen I vihreä tausta ZB4RTA Lähetin, painonappi metalli, punainen ZB4RTA Lähetin, painonappi metalli, valkoinen O punainen tausta ZB4RTA Lähetin, painonappi metalli, keltainen ZB4RTA Lähetin, painonappi metalli, sininen ZB5RTA Lähetin, painonappi muovi,valkoinen ZB5RTA Lähetin, painonappi muovi,musta ZB5RTA Lähetin, painonappi muovi, vihreä ZB5RTA Lähetin, painonappi muovi, valkoinen I vihreä tausta ZB5RTA Lähetin, painonappi muovi, punainen ZB5RTA Lähetin, painonappi muovi, valkoinen O punainen tausta ZB5RTA Lähetin, painonappi muovi, keltainen ZB5RTA Lähetin, painonappi muovi, sininen ZB5RZA Painonappi, pää muovi, ei merkintälevy ZBRA Toistin, VAC / DC, 5m kaapeli ZBRM Käsiyksikkö tyhjä ZBRT Lähetinyksikkö ZBRRA Vastaanotinrele, konfiguroitava, AC/DC ZBRRC Vastaanotinrele, konfiguroitava 24VDC Lisätarvikkeet ZBA Painikelevy ilman merkintää valkoinen ZBA Painikelevy valkoinen musta "I" ZBA Painikelevy valkoinen musta "-->" ZBA Painikelevy valkoinen musta "+" ZBA Painikelevy ilman merkintää musta ZBA Painikelevy musta valkoinen "0" ZBA Painikelevy musta valkoinen "+" ZBA Painikelevy musta valkoinen "-->" ZBA Painikelevy musta valkoinen "I" ZBA Painikelevy ilman merkintää vihreä ZBA Painikelevy vihreä valkoinen "I" ZBA Painikelevy vihreä valkoinen "+" ZBA Painikelevy vihreä valkoinen "-->" ZBA Painikelevy vihreä valkoinen "II" ZBA Painikelevy ilman merkintää punainen ZBA Painikelevy punainen valkoinen "0" ZBA Painikelevy ilman merkintää keltainen ZBA Painikelevy ilman merkintää sininen ZBA Merkintälevy 10 eri väriä ZB4BZ XB4B runko, metalli ZB5AZ XB5A runko, muovi Kotelot XALD Painikekotelo, 1 aukko XALD Painikekotelo, 2 aukkoa Schneider Electric Finland Oy PL 410, Espoo Asiakaspalvelu puh asp@fi.schneider-electric.com BXB5R12FI
