1 Verkkodatalehti S30A-7021EK S3000 Anti Collision

2 A B C D E F Järjestelmäliitin ei sisälly toimitukseen Tilaustiedot Tyyppi Tuotenumero S30A-7021EK Käyttö Käytettävissä vain EFI-liitynnällä, esim. Flexi Soft -turvaohjaimen kanssa Järjestelmäliitin on tilattava erikseen! Katso yksityiskohdat kohdasta Lisätarvikkeet. Muita laiteversioita ja varusteita H I J K L M N O P Q R S T Yksityiskohtaiset tekniset tiedot Ominaisuudet Käyttö Suojakentän kantama Törmäyksenestokentän kantama 15 m (referenssikohteeseen) 1) Etäisyysmittausalue Samanaikaisesti valvottujen suojakenttien lukumäärä Kenttäsarjan tyyppi Käytettävissä vain EFI-liitynnällä, esim. Flexi Soft -turvaohjaimen kanssa 7 m 49 m 2 1) Kenttäsarjojen lukumäärä 16 2) Kenttien määrä 32 Valvontatapausten lukumäärä 32 Skannauskulma 190 Resoluutio (konfiguroitavissa) Kulmaresoluutio 0,25 Vasteaika 120 ms 3) Suojakentän lisä Lisäskannauksien lukumäärä Uudelleenkäynnistyksen viive Kolmoiskenttäsarjat, Kaksoiskenttäsarjat 30 mm, 40 mm, 50 mm, 70 mm, 150 mm 100 mm , Konfiguroitavissa 2 s s, Konfiguroitavissa 1) Katkaisusignaalit täytyy ohjata Flexi Soft -turvaohjaimen turvalähdöille tai turvallisen EFI-väyläliitännän kautta. 2) Kaksoiskenttätilassa 16, kolmoiskenttätilassa 10 kenttäsarjaa. 3) Perusvasteajasta ja lisäskannauksien lukumäärästä riippuen. Turvatekniset ominaisuudet Tyyppi Tyyppi 3 (IEC 61496) Turvallisuuden eheyden taso SIL2 (IEC 61508) SILCL2 (EN 62061) Kategoria Kategoria 3 (EN ISO 13849) Suoritustaso PL d (EN ISO 13849) 2 VALOSÄHKÖISET TURVALAITTEET SICK Verkkodatalehti :28:42 Oikeus muutoksiin pidätetään

3 PFH D (vaarallisen vikaantumisen keskimääräinen todennäköisyys yhden tunnin aikana) 8,0 x 10-8 (EN ISO 13849) T M (toiminta-aika) 20 vuotta (EN ISO 13849) Turvallinen tila vikaantuessa Vähintään yksi OSSD on POIS-tilassa. Toiminnot Uudelleenkäynnistyksen esto Kontaktorivalvonta (EDM) Lisäskannaukset Valvontatapauksen vaihto Samanaikainen valvonta Staattinen suojakentän vaihto Dynaaminen suojakentän vaihto Integroitu konfiguraatiomuisti Mittatietojen ulostulo Laajennettu mittatietojen ulostulo (CMS) Turvallinen SICK-laitekommunikaatio EFI:n kautta Liitännät Liitäntätyyppi Tulot Kontaktorivalvonta (EDM) 1 Reset/uudelleenkäynnistys 1 Järjestelmäliitin liitäntäkaapelin kanssa tai ilman Staattiset ohjaustulot EFI-laitteen kanssa 5 1) Lähdöt OSSD-parit 1 Ilmoituslähdöt 3 2) Konfiguraatiotapa Konfiguraatio- ja diagnoosiliittymä Tiedonsiirtoyhteys Siirtonopeus Siirtonopeus Turvallinen SICK-laitekommunikaatio EFI:n kautta Kenttäväylä, teollisuusverkko Siirtonopeus Kaapelin pituus Johtimen poikkipinta-ala PC, jossa CDS (konfiguraatio- ja diagnoosiohjelmisto) RS-232 9,6 kbaud, 19,2 kbaud, 38,4 kbaud RS kbaud 500 kbaud 50 m 0,34 mm² Integraatio EFI-Gatewayn kautta PROFIBUS PROFIsafe, PROFINET PROFIsafe 3) 1) Käytettävissä vain EFI-liitynnällä, esim. Flexi Soft -turvaohjaimen kanssa. 2) Vapaasti ohjelmoitavissa, esim. varoituskenttä, likaisuusvaroitus, reset tarpeen. 3) Soveltuvat EFI-Gatewayt löydät tarvikkeista liitäntätekniikan alueen kohdasta Moduulit ja Gatewayt :28:42 Verkkodatalehti Oikeus muutoksiin pidätetään VALOSÄHKÖISET TURVALAITTEET SICK 3

4 A B C D E F H I J K L M N O P Q R S T Sähköiset tiedot Suojausluokka II (EN 50178) Syöttöjännite U v 24 V DC (16,8 V DC... 28,8 V DC) Virranotto 0,8 A 1) 2,3 A 2) Lähdöt Turvalähdöt (OSSD:t) 2 x 500 ma Ilmoituslähdöt 3 x 100 ma 3) 1) Jännitteellä 24 V DC ilman lähtökuormitusta. 2) Jännitteellä 24 V DC maksimaalisella lähtökuormituksella. 3) Vapaasti ohjelmoitavissa, esim. varoituskenttä, likaisuusvaroitus, reset tarpeen. Mekaaniset tiedot Mitat (l x k x s) 155 mm x 185 mm x 160 mm Paino 3,3 kg Kotelon materiaali Painevalettua alumiinia Kotelon väri RAL 1021 (rapsinkeltainen) Etulasin materiaali Polycarbonat Etulasin pinta Ulkopuoli pinnoitettu naarmutusta kestävästi Ympäristötiedot Kotelointiluokka IP65 (EN 60529) Käyttöympäristön lämpötila 10 C C Varastointilämpötila 25 C C Tärinänkestävyys 5 g, 10 Hz Hz (IEC 61496, IEC ) Iskunkestävyys Jatkuva tärinä 10 g, 16 ms (IEC 61496, IEC ) Muut tiedot Valon tyyppi Pulssitettu laserdiodi Aallonpituus 905 nm Havaittava heijastuskyky 1,8 %... > %, Heijastimet Laserluokka 1 (21 CFR ja , IEC ) Luokitukset ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 EC ETIM 6.0 EC VALOSÄHKÖISET TURVALAITTEET SICK Verkkodatalehti :28:42 Oikeus muutoksiin pidätetään

5 UNSPSC Mittapiirros (Mitat millimetreinä (mm)) 147 (5.79) (5.39) Area to be kept clear during installation of the scanner M8 x 9 M (0.91) Reference points for mounting M6 x (1.25) 120 (4.72) 35 (1.38) 55 (2.17) 53.2 (2.09) 78.5 (3.09) 185 (7.28) 211 (8.31) Connector range: approx. 270 (10.63) 211 (8.31) 185 (7.28) 63 (2.48) Axis of rotation of motor 155 (6.10) 31.7 (1.25) 63 (2.48) 27.8 (1.09) 65.2 (2.57) 160 (6.30) Beam diameter Receiver = 44 (1.73) 93 (3.66) Beam diameter Sender = 15 (0.59) 77.5 (3.05) 155 (6.10) 92.5 (3.64) :28:42 Verkkodatalehti VALOSÄHKÖISET TURVALAITTEET SICK 5 Oikeus muutoksiin pidätetään

6 A B C D E F H I J K L M N O P Q R S T Kytkentäesimerkki Host-Guest-yhteys, jossa kaksi S3000 Anti Collision -skanneria ja modulaarinen Flexi Soft -turvaohjain Flexi Soft Drive Monitorin kanssa +24 V DC 0 V DC PE S3000 Anti Collision S3000 Anti Collision A1 A B EFI1 Flexi Soft CPU1 EFI2 A2 A B FE HTL Flexi Soft MOC0 1/f HTL 1/f A1 I1 I2 I3 I4 I5 I6 X1 Flexi Soft XTIO A2 I7 I8 Q1 Q2 Q3 Q4 X2 OSSDs Collision protection FE E129083/00/ VALOSÄHKÖISET TURVALAITTEET SICK Verkkodatalehti :28:42 Oikeus muutoksiin pidätetään

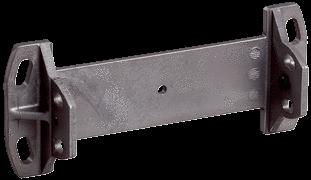

7 Host-Guest-yhteys, jossa kaksi S3000 Anti Collision -skanneria ja modulaarinen Flexi Soft -turvaohjain +24 V DC S3000 Anti Collision A1 A B EFI1 A1 I1 I2 I3 I4 I5 I6 X1 S3000 Anti Collision Flexi Soft CPU1 EFI2 A2 A B FE Flexi Soft XTIO A2 I7 I8 Q1 Q2 Q3 Q4 X2 OSSDs Collision protection FE 0 V DC PE E129081/00/ Suositeltavat lisätarvikkeet Muita laiteversioita ja varusteita Kiinnityskulmat ja -levyt Lyhyt kuvaus Muut lisätarvikkeet Tyyppi Tuotenumero 1 kpl, Kiinnityskulma suoraan asennukseen taakse seinälle tai koneelle, ei säätömahdollisuutta 1 kpl, Kiinnityskulma takasivuasennukseen taakse seinälle tai koneelle, säätö pitkittäis- ja poikittaisakselin ympäri mahdollista, vain yhdessä kiinnityssarjan 1 ( ) kanssa 1 kpl, Kiinnityskulma asennukseen taakse tai alapuolelle seinälle, lattialle tai koneelle, säätö pitkittäis- ja poikittaisakselin ympäri mahdollista, vain yhdessä kiinnityssarjan 1 ( ) ja 2 ( ) kanssa Kiinnityssarja Kiinnityssarja Kiinnityssarja :28:42 Verkkodatalehti Oikeus muutoksiin pidätetään VALOSÄHKÖISET TURVALAITTEET SICK 7

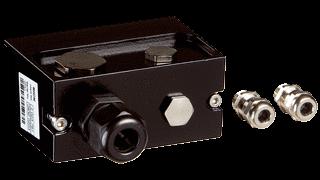

8 A B C D E F H I J K L M N O P Q R S T Pistoliittimet ja johdot Lyhyt kuvaus Muut lisätarvikkeet Tyyppi Tuotenumero 1 kpl, Kiinnityskulma, vankkarakenteinen, suojuksen kanssa, lattiaan asennukseen, säätö pitkittäis- ja poikittaisakselin ympäri suuntauslevyn avulla, korkeussäätö mahdollista. Kallistuskulma ± 5º. Lisäpidikkeitä ei tarvita., Teräs, lakattu (RAL 1021) 1 kpl, Visiiri Heavy Duty -kiinnityssarjalle ( ), Teräs, lakattu (RAL 1021) Pää A: avoin johdonpää Pää B: avoin johdonpää Johto: PVC, suojattu EFI-tiedonsiirtoon sopiva Pää A: Järjestelmäliitin Johto: ilman johtoa Ei käytettäväksi pulssianturien kanssa, integroitu konfigurointimuisti Pää A: Järjestelmäliitin Johto: esiasennettu, ei käytettäväksi pulssianturien kanssa, integroitu konfigurointimuisti, PVC, suojaamaton, 5 m Pää A: Järjestelmäliitin Johto: esiasennettu, johtoliitäntä taaksepäin, ei käytettäväksi pulssianturien kanssa, integroitu konfigurointimuisti, PVC, suojaamaton, 5 m Pää A: Järjestelmäliitin Johto: esiasennettu, ei käytettäväksi pulssianturien kanssa, integroitu konfigurointimuisti, PVC, suojaamaton, 10 m Pää A: Järjestelmäliitin Johto: esiasennettu, ei käytettäväksi pulssianturien kanssa, integroitu konfigurointimuisti, PVC, suojaamaton, 20 m Pää A: urosliitin, M8, 4-napainen, suora Pää B: urosliitin, USB-A, suora Johto: PVC, suojaamaton, 2 m Pää A: urosliitin, M8, 4-napainen, suora Pää B: urosliitin, USB-A, suora Johto: PVC, suojaamaton, 10 m Tarkastus- ja valvontatyökalut Flexi Soft Suojakentän toiminnan testaukseen kapealla käytävällä Vertailukohteen suuntaukseen ja törmäyssuojaustoiminnon asetteluun Mounting kit Heavy Duty Visiiri Heavy Duty Liitäntäkaapeli EFI SX0A-A0000B SX0A-B0905B SX0A-B0905G SX0A-B0910B SX0A-B0920B DSL-8U04G02M025KM DSL-8U04G10M025KM Koekappale pitimen kanssa Koekappale törmäyssuojaukseen Turvaohjaimet, Flexi Soft FX3-CPU VALOSÄHKÖISET TURVALAITTEET SICK Verkkodatalehti :28:42 Oikeus muutoksiin pidätetään

9 Lyhyt kuvaus Muut lisätarvikkeet Tyyppi Tuotenumero FX3-XTIO :28:42 Verkkodatalehti Oikeus muutoksiin pidätetään VALOSÄHKÖISET TURVALAITTEET SICK 9
