1

2

3 Sisällys Upgrade all senses...5 SÄHKÖKIUKAAT Käytännöllistä kiuasdesignia...7 Palkittua muotoilua...9 Concept R Concept R combi Concept R mini...14 Concept R mini combi Qube Qube TURVALLISUUS INFRAPUNASAUNA Infrapunasäteilijät...32 Infrabox...33 Hybridisauna...35 SAUNATUNNELMAT JA SAUNATARVIKKEET Saunatunnelmat Saunatuoksut Saunakristallit Saunan sisustukseen...40 TEKNISET TIEDOT UPGRADE ALL SENSES OHJAUSKESKUKSET...23 Just Sauna Fin Just Sauna combi...25 Professional B Professional C Sentio Pronet Home.com

4

5 Upgrade all senses Sentio by Harvia merkitsee saunaelämyksen ylintä astetta kaikille aisteille. Se on tasapainoa, jonka keskiössä olet sinä. Sinä olet tunteittesi summa. UPGRADE ALL SENSES Täydellinen saunaelämys on luotu yhdistämällä suomalaisen saunan pioneerin syvin osaaminen korkeimpaan all-in-one -saunateknologiaan. Sentio by Harvia on puhdasta nautintoa ensikosketuksesta lähtien. Sentio by Harvia tarjoaa kaiken mitä saunakokemukseesi tarvitset. Sinun ei tarvitse huolehtia toteutuksesta, sillä olemme miettineet sen puolestasi. On aika rentoutua ja nauttia. 5

6 SÄHKÖKIUKAAT 6

7 Käytännöllistä kiuasdesignia Sentio by Harvian kiukaat edustavat designin ja teknologian huippua. Concept R -kiukaiden selkeä ja linjakas muotoilu kätkee sisäänsä edistyksellisiä ominaisuuksia, jotka vievät saunakokemuksesi ylimmälle tasolle. Sentio by Harvia -lämmönlähteissä yhdistyy innovatiivinen, maailman edistyksellisin kiuasteknologia ja kansainvälisesti palkittu design. Laadukkaita materiaaleja; terästä, puuta, kiveä. Kaikkia aisteja hivelevät yksityiskohdat. Tunne veden sihahdus kiuaskivillä. Ilmaan höyrystyvä eteerinen lempituoksusi. Kehon ja mielen tasapaino. Lämpö iholla. Toiveesi on täytetty. PITKÄIKÄINEN Vastusten päällä olevat ritilät suojaavat vastuksia ylimääräiseltä vedeltä. SÄHKÖKIUKAAT TURVALLINEN Kolmikuoriteknologian ansiosta Concept R -kiukaan ulkokuoren lämpötila pysyy alhaisena. MAX. 80 C HELPPO HUOLTAA Kiuas on helppo huoltaa. Kivitila on erotettu vastuksista, joten kiviä ei tarvitse poistaa vastushuollon yhteydessä. AUTOMAATTINEN SAMMUTUS Integroitu sammutustoiminto tarjoaa parhaan mahdollisen turvallisuustason ulkonäöstä tinkimättä. Lisävarusteena saatava keinukytkin kytkee kiukan pois päältä, jos se peitetään (esimerkiksi pyyhkeellä). 7

8 SÄHKÖKIUKAAT winner 2013 RED DOT DESIGN-PALKINTO 2013 IF DESING-PALKINTO 2018 IF DESING-PALKINTO 2014 Concept R Concept R Mini Combi Just Sauna ja Just Sauna combi 8 Concpet R-kiukaan edistyksellinen design ja toimialan huippua edustava tekniikka palkittiin Red Dot-palkinnolla. Erityishuomiota sai kiukaan kolmikuoriteknologia, integroitu turvakytkin sekä upea muotoilu, joka mahdollistaa kiukaan kaikkien sivujen esiin jättämisen saunasisustuksissa. Concept R Mini Combi palkittiin if Designpalkinnolla. Concpet R Mini Combin edistyksellinen muotoilu sai voittopisteet 63 henkiseltä tuomaristolta, joka koostui erilaisista muotoilun ja tekniikan asiantuntijoista. Erityisesti kiitosta sai Concept R Mini Combin tyylikäs jalka, joka kätkee sisäänsä tekniikan, kaapelit ja liitäntäjohdot. 28 helmikuuta 2014 in Münchenissä Saksassa Just Sauna-ohjauskeskus voitti tuomariston äänen if Product Design Award -tapahtuman kategoriassa Bathroom/Wellness.

9 Palkittua muotoilua Concept R -kiukaidemme muotoilu on saanut tunnustusta alan ammattilaisilta kansainvälisissä muotoilukilpailuissa. Selkeä ja aisteja miellyttävä muotoilu on toiminnallisuuden lähtökohtana Sentio by Harvia -tuotteissa. if DESIGN AWARD -palkinto on yksi maailman arvostetuimmista muotoilupalkinnoista. Tänä vuonna tunnustusta tavoitteli yli 6400 tuotetta 54 maasta. Palkintoja jaetaan vuosittain useissa kategorioissa: tuote, pakkaus, viestintä, sisustusarkkitehtuuri, konseptit, palvelumuotoilu ja arkkitehtuuri. SÄHKÖKIUKAAT Red Dot Award on yksi maailman suurimmista muotoilukilpailuista ja on perustettu jo vuonna Haluttu tunnustus tunnetaan kansainvälisesti merkkinä erottuvasta muotoilun laadusta. 9

10 SÄHKÖKIUKAAT 10

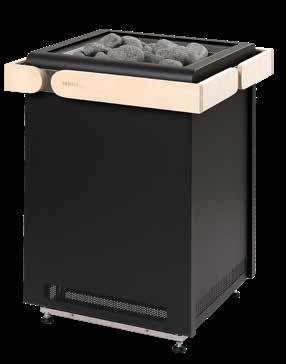

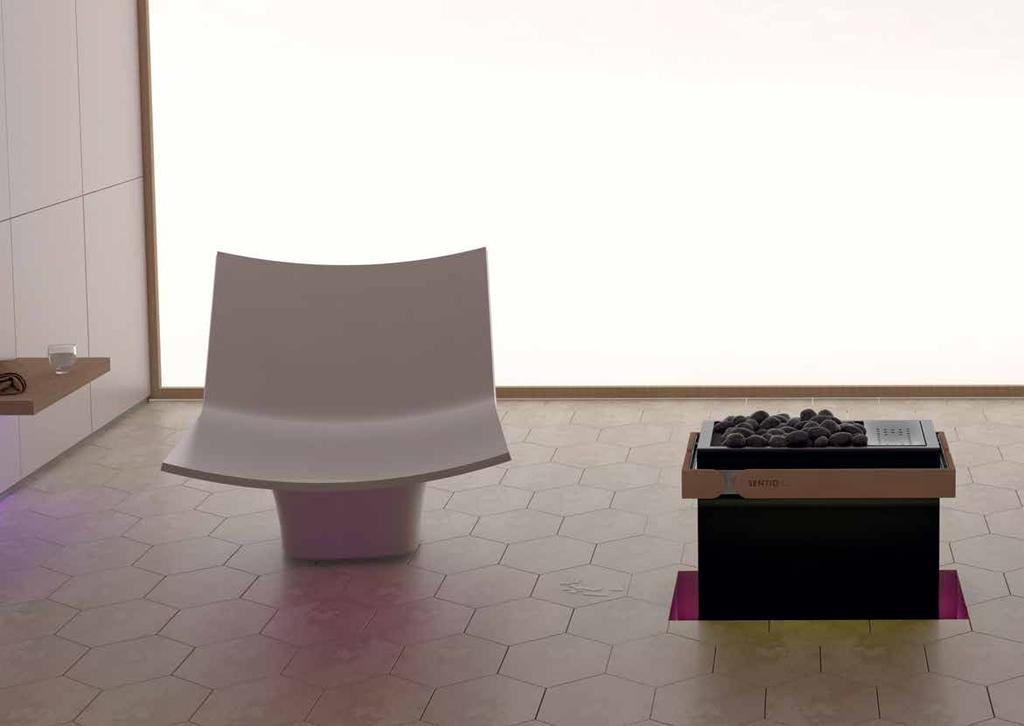

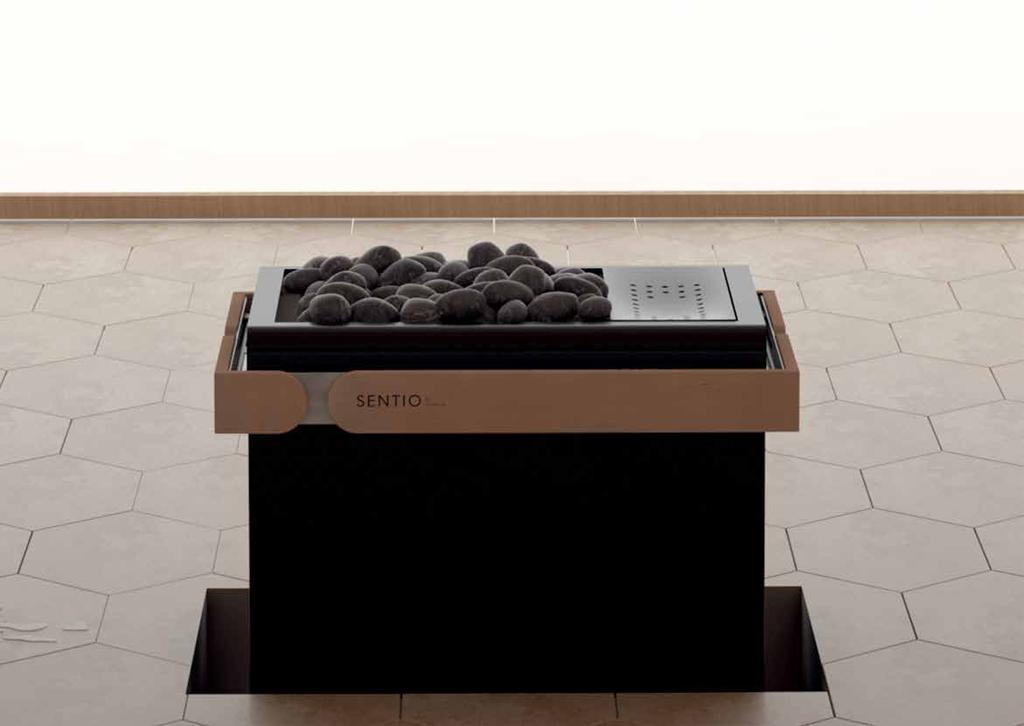

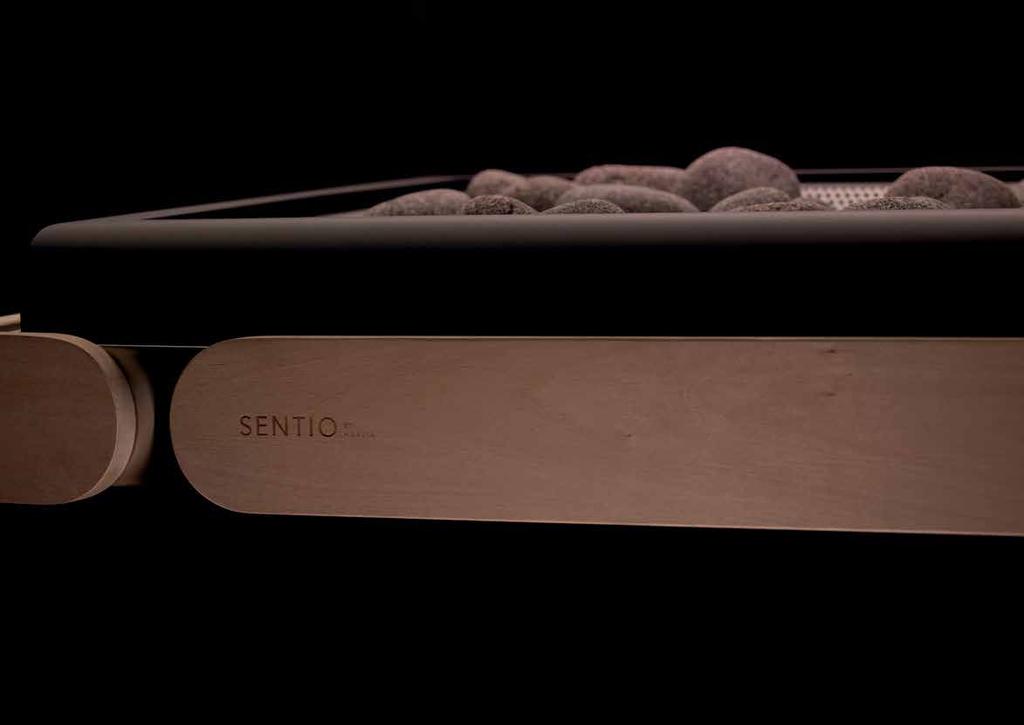

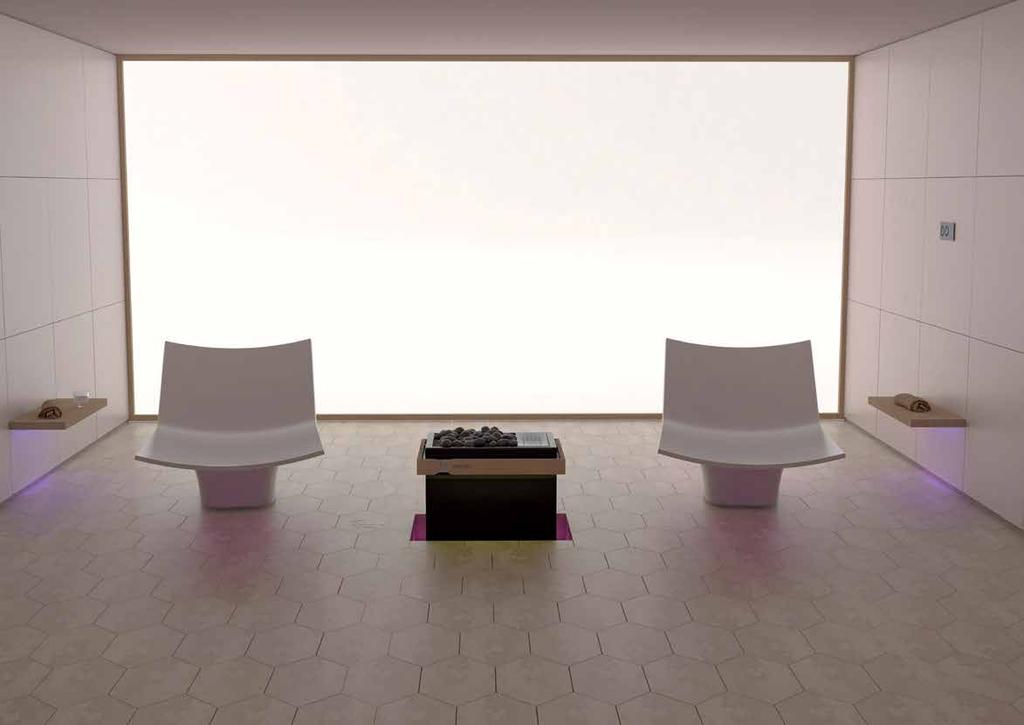

11 Concept R KÄYTÄNNÖLLISTÄ KIUASDESIGNIA Sentio by Harvian Concept R on palkittu design-kiuas moderniin kotikylpylään. Design-kuoren suunnittelussa on hyödynnetty saunateknologian huippua, kolmikuoriteknologiaa, joka mahdollistaa kiukaan ulkopinnan lämpötilan pysymisen matalana. winner 2013 SÄHKÖKIUKAAT Sentio By Harvian Concept R edustaa designin ja teknologian tyylikkäintä huippua. Pehmeän linjakkaasti muotoiltu Concept R on helppo suunnitella osaksi modernia saunahuonetta. Kauttaaltaan tyylikäs, mustaksi maalattu Concept R voidaan asettaa lauderatkaisun keskelle kylpijöiden ihailtavaksi. Viimeistelyä varten Concept R-kiukaalle on suunniteltu suojakaide, joka istuu saumattomasti kiukaan ympärille. INNOVATIIVISTA TEKNOLOGIAA Kiuastehot: 9 kw, 10.5 kw, 12 kw, 15 kw Ulko-osat mustaksi maalattua terästä Sisäosat ruostumatonta terästä Helppo huoltaa vastukset ovat erillään kivitilasta Kolmikuoriteknologia Pitkälle kehitetty teknologia mahdollistaa saunan nopean lämpenemisen ja tuotteelle pitkän käyttöiän. Kivet ja vastukset ovat omissa erillisissä tiloissa. Concept R-kiukaille tarjotaan lisävarusteena integroitua turvakytkintä, joka tarjoaa saunaan parhaimman turvallisuus tason ulkonäöstä Tämän kiukaan kanssa suosittelemme helppokäyttöistä ja näyttävää Just Sauna Fin -ohjauskeskusta (s. 24) tinkimättä. Se myös mahdollistaa etäkäynnistyksen liittämisen kiukaaseen. Tekniset tiedot, s

12 SÄHKÖKIUKAAT 12

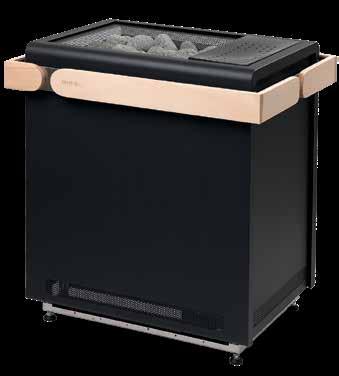

13 Concept R combi PEHMEISTÄ LÖYLYISTÄ NAUTTIVALLE. SÄHKÖKIUKAAT Sentio by Harvian Concept R Combi-höyrystinkiukaassa yhdistyy edistyksellinen saunateknologia ja design. Combi-kiukaat on varustettu höyrystimellä, joka mahdollistaa vaivattoman ja entistä pehmeämmän saunakokemuksen. Kiukaissa on erillinen tuoksuritilä ihanille löylytuoksuille. Sentio By Harvian Concept R Combi edustaa designin ja teknologian tyylikkäintä huippua. Pehmeän linjakkaasti muotoiltu Concept R Combi on helppo suunnitella osaksi modernia saunahuonetta. Kauttaaltaan tyylikäs, mustaksi maalattu Concept R Combi voidaan asettaa myös lauderatkaisun keskelle. Viimeistelyä varten Concept R Combi-kiukaalle on suunniteltu suojakaide, joka istuu saumattomasti kiukaan ympärille. Vaalea puinen suojakaide tuo ripauksen pehmeyttä jykevään kiukaaseen. KÄYTÄNNÖLLISTÄ KIUASMUOTOILUA Kiuastehot: 9 kw, 10.5 kw Ulko-osat mustaksi maalattua terästä Sisäosat ruostumatonta terästä Helppo huoltaa vastukset ovat erillään kivitilasta Kolmikuoriteknologia Säädettävät jalat Pitkälle kehitetty, laadukas teknologia mahdollistaa saunan nopean lämpenemisen ja tuotteelle pitkän käyttöiän. Kivet ja vastukset ovat omissa erillisissä tiloissa. Concept R Combi -höyrykiukaaseen on saatavilla Tämän kiukaan kanssa suosittelemme helppokäyttöistä ja näyttävää Just Sauna combi -ohjauskeskusta (s. 25) integroitu turvakytkin, joka mahdollistaa etäkäynnistyksen liittämisen kiukaaseen. Tekniset tiedot, s

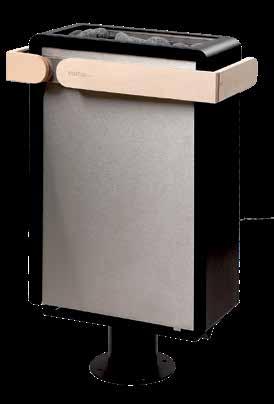

14 SÄHKÖKIUKAAT Concept R mini MUKAUTUVAA KIUAS-DESIGNIA Concept R Mini -malliston suunnittelussa on hyödynnetty uusinta saunateknologiaa. Turvallisuutta lisäävät ominaisuudet, kuten designsuojakaide, tekevät kiukaasta pienten saunojen suosikin. Puinen suojakaide tuo myös pehmeyttä kiukaan teräksenmustaan designiin. Concept R Mini on suunniteltu tarjoamaan löylyelämyksiä kestävästi. Saunahuoneen sydämen pitkäikäisyyden mahdollistaa ruostumattomasta teräksestä valmistetut sisäosat. Suunnittelussa on kiinnitetty huomiota myös miellyttävään ylläpitoon, jolloin sekä asennus että huolto sujuvat vaivattomasti. HUIPPU DESIGNIA JA TEKNOLOGIAA Kiukaan teho: 3,5 kw, 4,5 kw, 6 kw ja 7,5 kw Mustaksi maalattu ulkokuori, etuosa harjattua terästä. Sisäosat ruostumatonta terästä Helppo huoltaa Jalka mahdollistaa lattia-asennuksen Tämän kiukaan kanssa suosittelemme helppokäyttöistä ja näyttävää Just Sauna -ohjauskeskusta (s. 24) 14 Tekniset tiedot, s. 44

15 Concept R mini combi PEHMEIDEN LÖYLYJEN LÄHDE PIENIIN SAUNOIHIN Concept R Mini Combi sopii pehmeän kosteista löylyistä PEHMEISTÄ LÖYLYISTÄ NAUTTIVALLE SÄHKÖKIUKAAT nauttiville. Combi-kiukaissa on integroitu höyrystin kiukaan sisällä. Höyrystin aikaansaa pehmeämmän löylyn, jonka lämmössä viihtyy pitkään. Combi-kiuas on täydellinen valinta löylytuoksuista nauttivalle. Concept R Mini Combi on varustettu erillisellä tuoksuritilällä, jonka päälle voit asettaa esimerkiksi yrttejä tai tuoksupusseja. Lisätunnelmaa tuovat myös perinteiset löylytuoksut ja saunakristallit. Concept R Mini Combi on suunniteltu tarjoamaan vaivattomia löylyelämyksiä kestävästi. Ruostumattomasta teräksestä valmistetut sisäosat tekevät tästä saunahuoneen sydämestä pitkäikäisen. Suunnittelussa on kiinnitetty huomiota myös miellyttävään ylläpitoon - sekä asennus että huolto sujuvat vaivattomasti. Kiukaan teho: 6 kw ja 7,5 kw Höyrystinkiuas Mustaksi maalattu ulkopinta, etuosa harjattua terästä Sisäosat ruostumatonta terästä Helppo huoltaa Nopea ja helppo asentaa seinään Jalka mahdollistaa lattia-asennuksen Tämän kiukaan kanssa suosittelemme helppokäyttöistä ja näyttävää Just Sauna combi -ohjauskeskusta (s. 25) Tekniset tiedot, s

16 SÄHKÖKIUKAAT 16

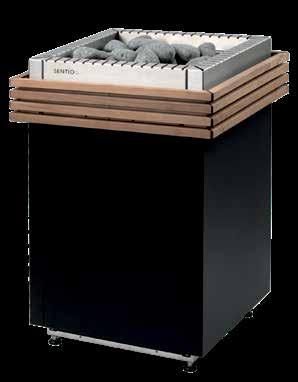

17 Qube VAATIVAN SAUNASISUSTAJAN MAKUUN Sentio by Harvian Qube vastaa vaativimmankin saunasisustajan toiveisiin. Kiukaan suorat linjat, tumma väri sekä jykevä, ruostumattomasta teräksestä valmistettu kaulus vangitsevat katseen. Tarkkaan valitut materiaalit ja innovatiivinen vastusrakenne tekevät Qubesta erinomaisen valinnan kylpylöihin ja hotelleihin tai suureen perhesaunaan. SÄHKÖKIUKAAT Sentio by Harvia mahdollistaa rentouttavan saunaelämyksen ja moniaistillisen löylykokemuksen. Tyylikkään Qube-kiukaan kivitilaa kehystää harjattu teräs ja sen alaosa on grafiitinmusta. Quben ulkomuoto mahdollistaa sen sijoittelun saunasisustukseen miten päin tahansa - kiukaan kaikki sivut voidaan jättää näkyviin. Viimeisteltyyn kokonaisuuteen suosittelemme kiukaan ympäröivää puukaidetta. Puinen suojakaide keventää jykevän Quben ilmettä ja tuo lisää turvaa saunatilaan. Quben tyylikäs ulkopinta on suunniteltu hyödyntäen kolmikuoriteknologiaa, jonka ansiosta kiukaan ulkopinnan lämpötila pysyy alhaisena kiukaan ollessa päällä. LINJAKASTA KIUASDESIGNIA Kiukaan teho: 9 kw, 10,5 kw, 12 kw ja 15 kw Ulko-osat harjattua ja mustaksi maalattua terästä Sisäosat ruostumatonta terästä Helppo huoltaa Kolmikuoriteknologia Säädettävät jalat Pohjalevy kerää kivenmurut ja ylimääräisen löylyveden Qube-kiukaat ovat miellyttäviä huoltaa kiukaan kivitilan ollessa erillään vastuksista. Erillinen kivitila mahdollistaa vastushuollon ilman kivien uudelleenladontaa. Rakenne suojaa vastuksia myös ylimääräiseltä vedeltä ja kivien painolta pidentäen vastusten käyttöikää. Irrotettava kytkentärasia tekee asennuksesta ja huoltotoimenpiteistä vaivattomia ja nopeita. Tämän kiukaan kanssa suosittelemme helppokäyttöistä ja näyttävää Just Sauna -ohjauskeskusta (s. 24) ja lisätehoyksikköä (O-S2-18) Tekniset tiedot, s

18 SÄHKÖKIUKAAT 18

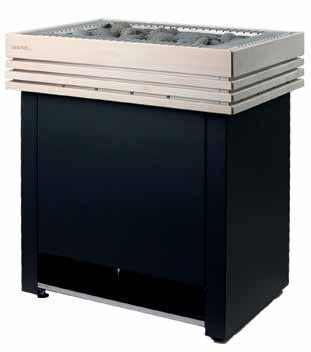

19 Qube 240 AMMATTIMAISIIN LÖYLYKOKEMUKSIIN SÄHKÖKIUKAAT Sentio by Harvian Qube on ammattilaiskäyttöön suunniteltu pehmeiden löylyjen kiuas jatkuvaan käyttöön, joka hurmaa tyylillään ja vakuuttaa kestävyydellään. Tarkkaan valitut materiaalit ja innovatiivinen vastusrakenne tekevät Qubesta erinomaisen ja luotettavan valinnan kylpylöihin ja hotelleihin. Sentio by Harvia tarjoaa rentouttavan saunaelämyksen ja moniaistillisen löylykokemuksen. Tyylikkään Qubekiukaan kivitilaa kehystää harjattu teräs ja sen alaosa on grafiitinmusta. Qube-kiukaan kaikki sivut voidaan jättää näkyviin, joten sen voi sijoittaa saunaan miten päin tahansa. Kokonaisuuden viimeistelyyn suosittelemme puukaidetta kiukaan ympärille. Puinen suojakaide keventää jykevän Qube-kiukaan ilmettä ja tuo turvaa saunatilaan. TYYLIÄ AMMATTILAISSAUNAAN Kiukaan teho: 18 kw, 21 kw, 24 kw Ulko-osat harjattua terästä ja mustaksi maalattua terästä Sisäosat ruostumatonta terästä Helppo huoltaa Kolmikuoriteknologia Säädettävät jalat Sentio by Harvia tuotteiden suunnittelussa hyödynnetään viimeisimpiä sauna-alan innovaatioita parhaimman kokemuksen tarjoamiseksi. Tyylikäs ulkopinta on suunniteltu hyödyntäen kolmikuoriteknologiaa, jonka ansiosta kiukaan ulkopinnan lämpötila pysyy alhaisena myös kiukaan lämmityksen ollessa päällä. Tämän kiukaan kanssa suosittelemme vaativaan käyttöön soveltuvaa Pro B2-ohjauskeskusta (s.26) ja lisätehoyksikköä (O-S2-30). Tekniset tiedot, s

20 SÄHKÖKIUKAAT Huolettomia rentoutumisen hetkiä Sentio by Harvian edistyksellisesti suunniteltujen lämmönlähteiden ja kansainvälisesti palkitun designin viimeistelee saunojia varten suunnitellut lisävarusteet. Linjakkaat ja käytännölliset turvalaitteet antavat kylpijälle täydellisen vapauden rentoutua. Sulje silmäsi ja anna aistiesi nauttia lämmön ja höyryn pehmeydestä. Suojakaiteen kiinnityssarja CP-R-HSR (Suojakaiteille: CP-R-L1/CP-R-L2) CP-RM-HSR (Suojakaiteelle: CP-RM-L) CP-RMC-HSR (Suojakaiteelle: CP-RMC-L) Suojakaide Concept R -kiukaille CP-R-L1 (9 10,5 kw) CP-R-L2 ( kw, Combi 9 10,5 kw) Suojakaide Concept R mini -kiukaille CP-RM-L (3,5 7,5 kw) CP-RMC-L (Combi 6 7,5 kw) Suojakaide Qube Pro-kiukaille QUBE-L1 (9 10,5 kw) QUBE-L2 (12 15 kw) QUBE-L3 (Qube Pro kw) 20

21 Jalusta Concept R mini -kiukaalle CP-RM-SF ja CP-RMC-SF (Combi) Integroitu turvakytkin CP-R-SWL (Concept R -kiukaille) SÄHKÖKIUKAAT Turvakytkin 220 x 400 mm Concept R Mini- ja Concept R Mini Combi -kiukaalle SFE Turvakytkin 500 x 500 mm Qube-kiukaalle SFE

22 OHJAUSKESKUKSET 22

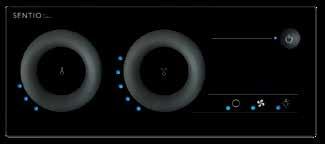

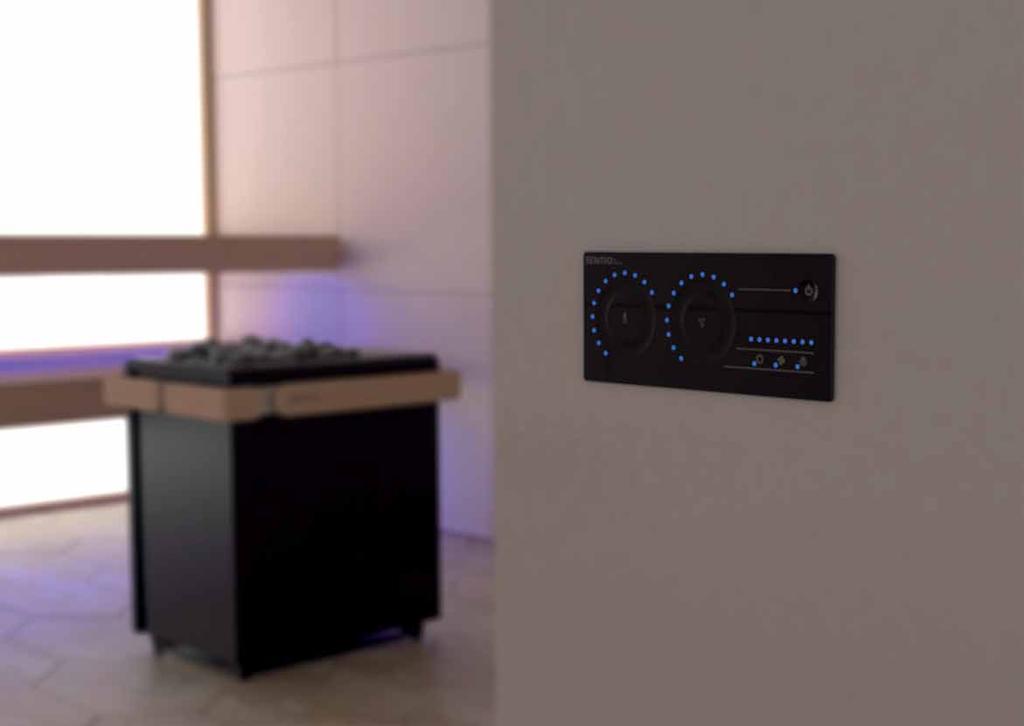

23 Ohjauskeskukset SAUNAHETKEN HALLINTAAN KOTI- JA AMMATTIKÄYTTÖÖN Täydellisen hetken luoja Sentio by Harvia ohjauskeskukset luovat saunahetkestäsi täydellisen. Kosteus ja lämpötila tottelevat toiveitasi tarkasti. Tunnelmavalaistus syttyy hipaisemalla. Ajastuksen avulla sauna lämpiää juuri silloin, kun sinulle sopii. Ohjauskeskus tuo edistyksellistä käyttömukavuutta, joka antaa täydellisen vapauden rentoutua. Älykästä teknologiaa, sinua varten suunniteltu. OHJAUSKESKUKSET 23

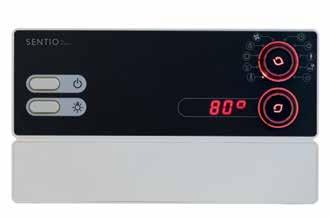

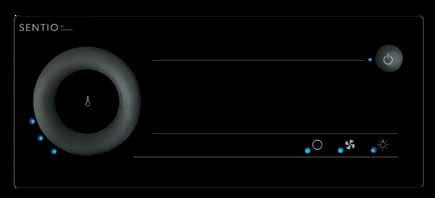

24 OHJAUSKESKUKSET Just Sauna Fin TÄYDELLISEEN SAUNAELÄMYKSEEN Sentio by Harvia Just Sauna Fin -ohjauskeskukseen kuuluu lasinen, hienostuneesti muotoiltu kosketuspaneeli. Paneelilla voi ohjata kiukaan lisäksi myös hybridisaunan infrapunasätelijöitä. Sentio by Harvian Just Sauna Fin on helppokäyttöinen ja tyylikäs, minimalistisen designin omaavaa ohjauspaneeli. LED-valojen ansiosta lämpötilaa on helppo seurata ja säätää. Hurmaava saunakokemus syntyy löylyn lämmön, kosteuden ja infrapunan hellivän voiman yhdistelmästä. Just Sauna soveltuu erinomaisesti hybridisaunan ohjaamiseen. HUIPPULUOKAN MUOTOILUA Voidaan sijoittaa mihin tahansa kuivaan tilaan Helppokäyttöinen ja moderni ohjauskeskus kiukaalle Musta, lasinen kosketuspaneeli voidaan asentaa keskeiselle paikalle Ohjaus max. 10,5 kw sähkökiukaille Liitäntä lisätehoyksikölle (tarvitaan yli 10,5 kw sähkökiukaille) Infrapunasäteilijöiden ohjaus (3,5 kw tai max. 500 W himmentimellä) Saunan valaistus himmentimellä Saunan tuulettimen tehon säätö. 24 Tekniset tiedot, s. 48

25 Just Sauna combi PEHMEÄÄN LÖYLYHETKEEN OHJAUSKESKUKSET Sentio by Harvia Just Sauna combi ohjauskeskuskokonaisuuteen kuuluu lasinen, hienostuneesti muotoiltu kosketuspaneeli, jolla voi ohjata höyrystävää kiuasta ja hybridisaunan infrapunasätelijöitä. Sentio by Harvia Just Sauna combin minimalistinen design-ohjauspaneeli on helppokäyttöinen ja tyylikäs. LED-valojen ansiosta lämpötilaa ja kosteutta on helppo seurata. Hurmaava saunakokemus syntyy löylyn lämmön, sopivan kosteuden ja infrapunan hellivän voiman yhdistelmästä ja vaivattomasta käytöstä. Just Sauna Combi soveltuu erinomaisesti hybridisaunan ohjaamiseen. MIELLYTTÄVIMPÄÄN KÄYTTÖKOKEMUKSEEN Helppokäyttöinen ja moderni ohjauskeskus höyrystävälle kiukaalle. Musta, lasinen kosketuspaneeli voidaan asentaa keskeiselle paikalle Ohjaus max. 10,5 kw sähkökiukaille Infrapunasäteilijöiden ohjaus (3,5 kw tai max. 500 W himmentimellä Saunan valaistus himmentimellä Saunan tuulettimen tehon säätö Tekniset tiedot, s

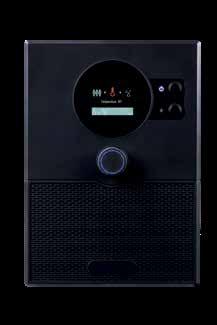

26 OHJAUSKESKUKSET Professional B AMMATTIMAISIIN SAUNAKOKEMUKSIIN Sentio by Harvian Professional-ohjauskeskuksesta hyötyvät erityisesti saunaelämysten ammattilaiset kylpylöissä ja hotelleissa. Saunahuoneen ohjaaminen on helppoa, etenkin kun ohjauskeskus on yhdistetty Sentio by Harvia Pronet-ohjauslaitteen kautta verkkoon. Ammattilaiskäyttöön suunnitelluilta ohjauskeskuksilta SELKEÄ NÄKYMÄ PERINTEISEN SAUNAN vaaditaan paljon. Sentio by Harvia on vastannut haasteeseen monipuolisella, vaativimpiin kohteisiin suunnitellulla Professional-sarjan ohjauskeskusvalikoimalla. Keskuksissa on käytetty vain laadukkaita ja pitkäikäisiä komponentteja. OHJAUKSEEN Todella helppo käyttää Digitaalinen lämpotilan näyttö Digitaalinen kosteuden näyttö (PRO-B3) Sähkökiukaan ohjaus (max. 10,5 kw) Liitäntä lisätehoyksikölle Professional B2 Kiukaan, valaistuksen ja tuuletuksen ohjaamiseen Professional -ohjauskeskukset tarjoavat miellyttävän (tarvitaan yli 10,5 kw sähkökiukaille) käyttökokemuksen ja selkeän valintanäkymän. Höyrystimen ohjaus (max. 3,5 kw) Monipuoliset ominaisuudet, luotettava ohjauskeskus ja Valaistuksen ja tuuletuksen ohjaus ajastin varmistavat, että saunaelämys on turvallista. (max. 100 W) Etäkäynnistettävissä Professional B- ohjauskeskus on suunniteltu Etäohjattavissa ammattilaiskäyttöön ja lisätehoyksikön ansiosta (Sentio by Harvia Pronet/RS485) se soveltuu suurten teholuokan sähkökiukaiden Liitäntä sähkökiukaan turvalaitteelle ohjaamiseen. Ohjauskeskuksella voidaan ohjata myös Ajastustoiminto saunahuoneen valaistusta ja tuuletusta. Päälläoloajan säätö Professional B3 Combi 26 Tekniset tiedot, s. 49 Kiukaan, combi-kiukaan, tuuletuksen ja valaistuksen ohjaamiseen

27 Professional C UUDENLAISIIN SAUNAELÄMYKSIIN Sähkökiukaan ja infrapunasäteilijöiden yhdistelmä mahdollistaa aivan uudenlaisen saunomiskokemuksen. Sentio by Harvia Professional C -ohjauskeskuksen avulla saunan ohjaaminen on helppoa ja mukavaa. OHJAUSKESKUKSET Professional -ohjauskeskukset tarjoavat miellyttävän SELKEÄ NÄKYMÄ HYBRIDISAUNAN käyttökokemuksen ja selkeän valintanäkymän. Monipuolisten ominaisuuksien ansiosta saunan voi turvallisesti lämmittää löylykuntoon. Professional C ohjauskeskus on suunniteltu ammattilaiskäyttöön ja lisätehoyksikön ansiosta se soveltuu suurten teholuokan sähkökiukaiden OHJAUKSEEN Yksinkertainen käyttöliittymä Käyttäjäprofiilien tallennus Digitaalinen lämpötilan näyttö Digitaalinen kosteuden näyttö (PRO-C3) Professional C2 kiukaan, valaistuksen, tuuletuksen ja infranpunasäteilijöiden ohjaamiseen ohjaamiseen. Ohjauskeskuksella voidaan ohjata myös Sähkökiukaan ohjaus (max. 10,5 kw) saunahuoneen valaistusta ja tuuletusta. Sentio by Harvia Liitäntä lisätehoyksikölle Pronetin avulla keskusta voi hallita myös etänä. (tarvitaan yli 10,5 kw sähkökiukaille) Höyrystimen ohjaus max. 3,5 kw Hurmaavin saunakokemus syntyy löylyn lämmön ja Valaistuksen ohjaus ja tuuletuksen ohjaus infrapunan hellivän voiman yhdistelmästä. Professional himmentimellä C soveltuu erinomaisesti myös hybridisaunan Infrapunasäteilijöiden ohjaus 3,5 kw infrapunasäteilijöiden ohjaamiseen. tai max. 500 W Etäkäynnistettävissä Etäohjattavissa (Sentio By Harvia Pronet/RS485) Tekniset tiedot, s. 49 Liitäntä sähkökiukaan turvalaitteelle Ajastustoiminto ja päälläoloajan säätö Professional C3 kiukaan, combi-kiukaan, tuuletuksen, valaistuksen ja infranpunasäteilijöiden ohjaamiseen 27

28 OHJAUSKESKUKSET 28

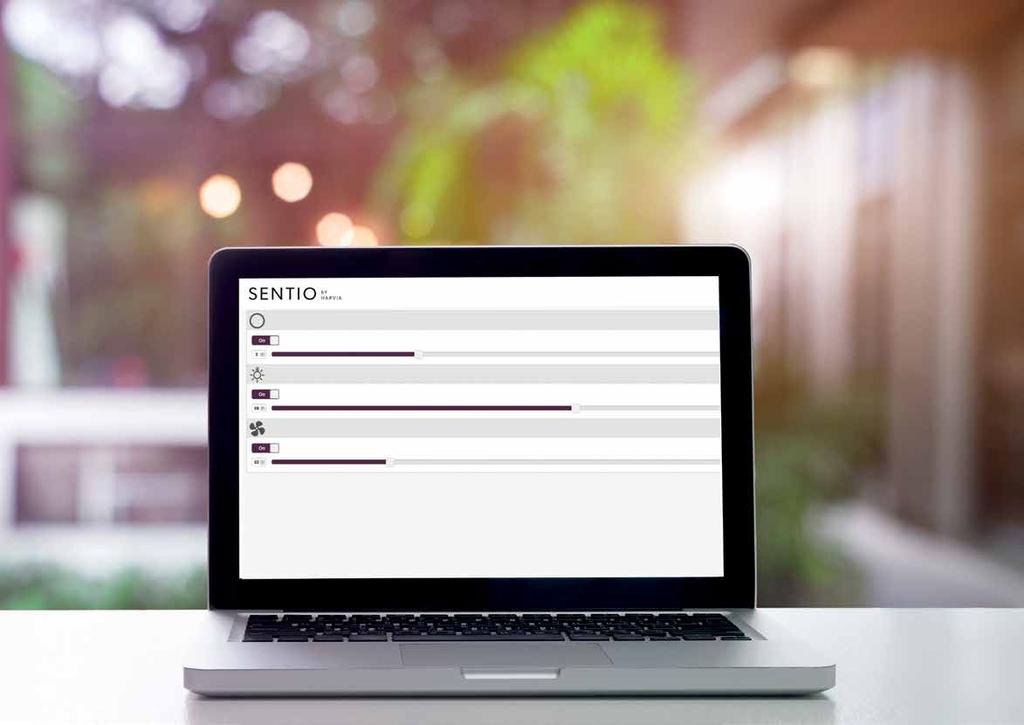

29 Sentio Pronet ÄLYKKÄÄSEEN SAUNANOHJAUKSEEN Sentio by Harvian Pronet vie saunan ohjauskeskuksen juuri sinne, minne tahdot. Edistyksellinen, selaimessa toimiva sovellus tuo saunan kaikki ohjaustoiminnot älypuhelimeen, tabletille tai tietokoneelle. Moderni saunakokemus voi alkaa missä tahansa. OHJAUSKESKUKSET Yhdistä Sentio by Harvia Pronet oman kotisi verkkoon ja nauti etäohjauksen tuomasta mukavuudesta. Saunan kiukaan käynnistämisen lisäksi sovelluksessa voi ohjata löylyhuoneen lämpötilaa, ilmankosteutta, infrapunasäteilijöitä ja valaistusta. Pronet on yhteensopiva Sentio by Harvian laadukkaiden Professional-ohjauskeskuksien kanssa. SENTIO PRONET MUUTTAA ÄLYLAITTEET SAUNAN OHJAUSKESKUKSEKSI Sentio Pronet yhdistetään oman kodin verkkoon ja turvakytkimellä varusteltuun Professional- ohjauskeskukseen. Selainsovellus mahdollistaa saunan täydellisen ohjaamisen. WIFI / INTERNET- YHTEYS PRONET PROFESSIONAL- OHJAUSKESUS OHJAA SAUNAASI SELAINSOVELLUKSESSA Yhteensopivat ohjauskeskukset: Sentio by Harvia Professional ohjauskeskukset (PRO-B2, PRO-B3, PRO-C2 ja PRO-C3) Helppo ohjaus mobiililaitteen tai tietokoneen selaimella Saunahuoneen lämpötilan ohjaus Saunahuoneen ilmankosteuden ohjaus (PRO-B3 ja PRO C3) Saunahuoneen infrapunasätelijöiden ohjaus (PRO-C2 ja PRO-C3) Valaistuksen ja tuuletuksen ohjaus Turvallinen käyttö Tarvittavat lisävarusteet: Turvakytkin Toimiva kokonasuus: Sentio By Harvia Professional ohjauskeskus, Pronet, internetyhteys ja WLANreititin. Sovellusta voi testata osoitteessa 29

30 OHJAUSKESKUKSET 30

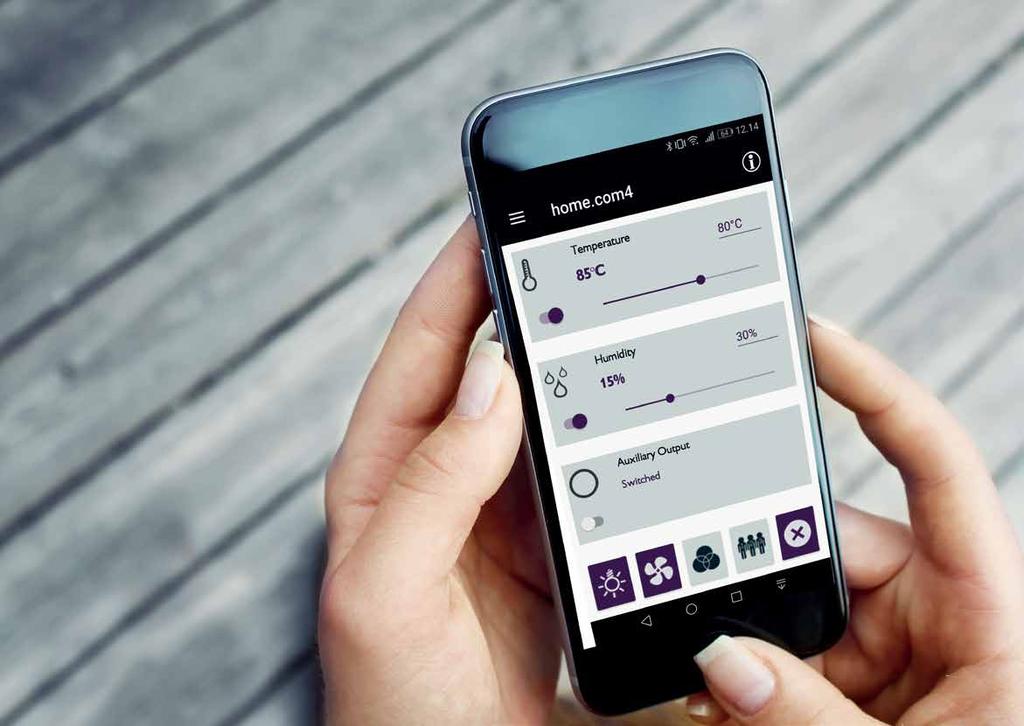

31 Home.com4 UUDEN AJAN SAUNATEKNOLOGIAA Sentio by Harvian Home.com4 on Bluetooth-teknologiaa hyödyntävä ohjauskeskus, joka mahdollistaa saunan toimintojen ohjauksen mobiililaitteella. Home.com4 ohjaa kaikkia saunomisen muotoja: perinteistä saunaa, infrapunasaunaa tai näiden yhdistelmää, hybridisaunaa. Voit myös ohjata saunamaailmasi valo- ja äänimaailmaa. Home.com4 tarjoaa yksinkertaisen ratkaisun saunakokemuksen ohjaamiseen. Toimintoja voi käyttää suoraa myös tyylikkäästi muotoillusta, keskukseen integroidusta ohjauspaneelista. Valitsimet ovat selkeät niin ohjauspaneelissa kuin sovelluksessakin. Home.com4 on ihanteellinen ratkaisu perhesaunoihin ja yleisiin saunoihin. Suojakoodi tekee käytöstä turvallisen. HOME.COM4 MUUTTAA ÄLYLAITTEESI SAUNAN OHJAUSPANEELIKSI Helppokäyttöinen Bluetooth-ohjaus mobiililaitteella Mobiililaite-ohjelma on ladattavissa yhteensopiviin laitteisiin. Ohjelma KIUAS INFRA- SÄTEILIJÄ OHJAUSKESKUKSET sisältää myös demo-version (ladattavissa: AppStoresta ja Google Playstä) Kaikki saunan ohjaustoiminnot yhdessä laitteessa HÖYRYSTIN Ohjaus max kw sähkökiukaille Liitäntä lisätehoyksikkölle (tarvitaan yli 10,5 kw sähkökiukaille) Infrapunasätelijöiden ohjaus (3,5 kw tai max. 500 W himmentimellä) Höyrystimen ohjaus max. 3,5 kw Erillinen valaistuskokonaisuuden ohjaus (max 4 kpl DMX ohjattavaa TUULETIN RGBW värivaloryhmää) Valaistuksen ohjaus (max. 100 W) Tuulettimen ohjaus (max. 100 W) Kaiutinliitäntä äänentoistoa varten (Bluetooth) VÄRIVALOT 31 KAIUTIN

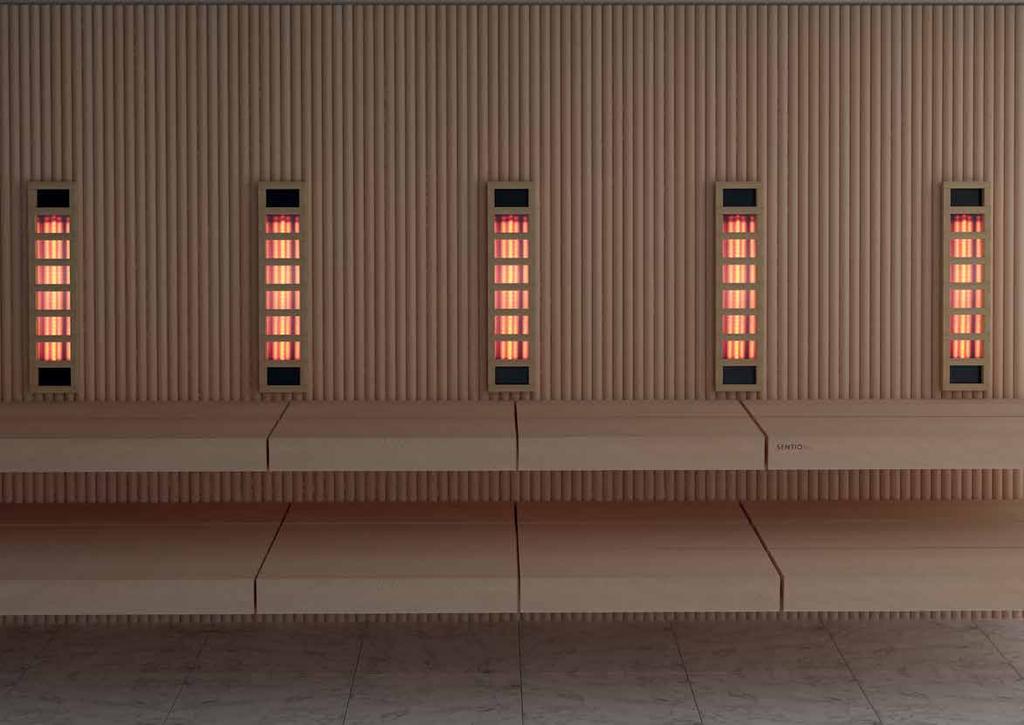

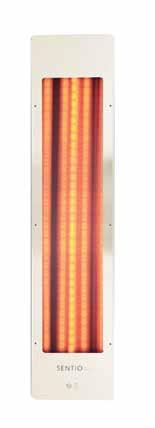

32 INFRAPUNASÄTEILIJÄT 32 AURINGON TUNNE IHOLLASI Käyttäjälle turvallinen, tasainen ja tarkasti suunnattu lämpösäteily Aallon pituus: A 24%, B 55% ja C 21% Välitön lämmön tunne Keraaminen lasisuoja Ohjattavissa infrapunakeskuksella tai hybridikeskuksella Kaksi eri kokoista ja tehoista mallia: 350 W ja 500 W Asennettavissa perinteiseen suomalaiseen saunaan Roiskevesisuojattu (IPX4) Lisävarusteet: ergonominen selkänoja Tekniset tiedot, s. 51 Infrapunasäteilijät LÄMMÖN VOIMAA Sentio by Harvia Infrapuna-lämmittimet tuottavat lämpöä, joka tuntuu kesäisen lempeältä auringon paisteelta. Lämpötilan voit säätää asteen tarkkuudella mieleiseksi. Sention innovatiivinen infra-teknologia ja huippumuotoilu tuovat kiireen keskelle ylellisen tavan rentoutua, puhdistua ja energisoitua. Kotonasi. Kylpylässä. Kuntosalilla. Löydä täydellinen kehon ja mielen harmonia. Sentio by Harvian edistykselliset infrapunasäteilimet istuvat jokaiseen saunasisustukseen. Tyylikkään musta lasi. Sentio by Harvian infrapunasäteilijät sopivat myös moderniin hybridisaunaan. Tunne Sentio by Harvian infrapunasaunan lämmön positiivinen energia ja voima. Sentio by Harvian infrapunasäteilijöissä yhdistyy innovatiivinen teknologia, laadukas ja hurmaava design. Kehoa hellivä infrapunasauna tarjoaa lämpöä keholle ja mielelle. Sentio by Harvian infrapunasäteilijä on erinomainen valinta kaikkiin infrapunasaunoihin. Vaativaakin saunasisustajaa miellyttää ruostumattomasta teräksestä valmistettu kehys, joka viimeistelee säteilijän asennuksen. Infrapunan hellivä voima on tehokkainta, mikäli se kohdistuu selkärangan alueelle. Suosittelemme valitsemaan laajasta valikoimasta oman infrapunasaunan designiin sopivimman selkänojan rentouttavia saunaelämyksiä varten.

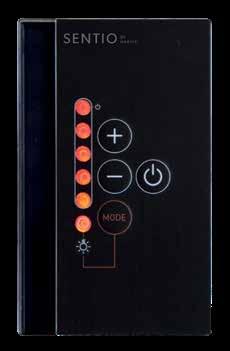

33 Infrabox INNOVATIIVISTA OHJAUSTA Sentio by Harvia Infrabox on monipuolinen uuden ajan digitaalinen ohjauskeskus infrapunasaunan ja infrapunasäteilijöiden ohjaamiseen. Tyylikkään pienikokoinen, huomaamaton ja samalla selkeä ohjauspaneeli on helppo asentaa sinne, missä sitä halutaan käyttää. INFRAPUNASÄTEILJÄT Ohjauspaneelin LED-valojen ansiosta oman infrapunasaunan ohjaus on vaivatonta ja turvallista. Sentio by Harvian Infrabox tuo lempeän infrapunan edut vaivattomasti kotikylpylään. Infrapunasaunaa ohjataan Infrabox -ohjauskeskuksella, jonka innovatiivisesta muotoilusta on etua etenkin silloin, kun tahdot huomaamattoman ohjauspaneelin saunatilaasi. Sentio Sentio by Harvian tyylikkäs Infrabox -ohjauskeskus mahdollistaa miellyttävän infrapunasaunaelämyksen kaikille asiteille. Keskuksen avulla voi ohjata infrapunasaunan hellivän lämmön päälläoloaikaa ja voimakkuutta ja valaistusta. PEHMEÄN INFRAPUNAN OHJAUKSEEN Ohjauskeskus infrapunasäteilijöille Säteilijöiden tehon 5-portainen ohjaus (max. 1300W) Pieni ja huomaamaton ohjauspaneeli on helppo sijoittaa Säteilijöiden On/Off ohjaus max. 3500W Himmennettävä valaistuksen säätö max. 100W Päälläoloajan säätö max. 6 h 33

34 HYBRIDISAUNA 34 Kuvituskuva: Just Sauna -ohjauskeskus tulee sijoittaa kuivaan tilaan.

35 Hybridisauna YHDISTÄ PERINTEINEN LÖYLY JA INFRAPUNAN PEHMEÄ LÄMPÖ Nauti Sentio by Harvian saunakokemuksesta modernissa hybridisaunassa, jossa yhdistyy perinteisen kiukaan kosteat löylyt ja infrapunan pehmeä lämpö. HYBRIDISAUNA Vie aistisi uudelle tasolle ja nauti hybridisaunan monipuolisuudesta ja käyttömukavuudesta. Höyrystimellä varustetun Combi-kiukaan tasaisen kosteat löylyt tuovat ylellisyyttä saunahetkeen. Samalla rentoudut infrapunan tuodessa pehmeää lämpöä syvälle lihaksiin. Voit käyttää kiuasta ja infrapunaa yhdessä tai erikseen, kuten itse haluat. Rentouttavaa saunomiselämystä voit täydentää miellyttävien värivalojen sekä tunnelmaan sopivan musiikin ja saunatuoksujen avulla. Kokonaisuutta voit ohjata sinulle sopivalla Sentio by Harvian ohjauskeskuksella, myös mobiilisti etänä. Hybridisaunaa varten tarvitset perinteisen kiukaan, infrapunasäteilijät ja ohjauskeskuksen, kuten Sentio by Harvia Pro B3 tai home.com4, ohjaamaan molempia laitteita. Kysy lisää asiantuntijoiltamme. 35

36 SAUNATUNNELMAT 36

37 Saunatunnelmat AISTIEN SINFONIAA Sentio by Harvia saunatunnelmat syntyvät huippuunsa hiotun äänentoiston ja tuoksujen saumattomalla synergialla. Ääni täydentää tilan. Kaipaatko ääntä vai hiljaisuutta? Kenties musiikkia, joka rauhoittaa. Entä tuoksumaailma: Makea vai raikas? Sinä päätät ole oman elämäsi kapellimestari. Sentio by Harvian Vibro-akustiikkakaiuttimet tarjoilevat upeita musiikkielämyksiä saunahuoneeseen. Kaiuttimet hyödyntävät saunahuonen rakenteita musiikin toistossa. Musiikkielämys on pysäyttävä ja tekee saunakokemuksesta rikkaamman. Vibro-akustiikkakaiuttimet sopivat vaativallekin saunasuunnittelijalle. Saunakokonaisuus pysyy tyyliteltynä, sillä akustiikkakaiutin on pieni ja huomaamaton. Pinta-asenteinen kaiutin asennetaan tavallisimmin lauteiden alle, jolloin saunahuoneen kauniit seinäpaneloinnit säilyvät yhtenäisinä ja viimeisteltyinä. Saunakaiutin WC4-BT-EXC SAUNATUNNELMAT Sentio by Harvian hemmottelupaketin pehmeät tuoksut viimeistelevät löylynautinnon. Rentouttava saunakokemus tekee hyvää keholle ja mielelle. Se sisältää pehmeän lämmön, tyylikkään saunasisustuksen ja rauhoittavan musiikin. Tunnelma täydentyy hurmaavilla saunatuoksuilla. Wellness Set Vihreä tee

38 SAUNATUNNELMAT Relax Balance Energy Tuoksut höyryhuoneisiin Lavender-Melisse Laventeli-melissa (5 l) Blood Orange Veriappelsiini (5 l) 38 Iced Berries, Jäämarjat A-100-EB (100 ml) A-102-EB (1 l) A-103-EB* (10 l) Iced Cherry, Jääkirsikka A-100-EK (100 ml) A-102-EK (1 l ) A-103-EK* ( 10 l) Classic Herbs, Yrttisekoitus A-100-KM (100 ml) A-102-KM ( 1 l) A-103-KM* ( 10 l) Lavender, Laventeli A-100-LA ( 100 ml) A-102-LA (1 l) A-103-LA* ( 10 l) Nordic Brich, Koivu A-100-NB (100 ml) A-102-NB ( 1 l) A-103-NB* ( 10 l) Royal Eucament A-100-RE ( 100 ml) A-102-RE ( 1 l) A-103-RE* (10 l) Icy Mint, Jääminttu A-100-EM (100 ml) A-102-EM (1 l) A-103-EM* (10 l) Alpine Herbs, Alppiyrtit A-100-AK (100 ml) A-102-AK (1 l) A-103-AK* (10 l) Elderberry & Plum Seljanmarja ja luumu A-100-HZ (100 ml) A-102-HZ ( 1 l) A-103-HZ* (10 l) Mountine Pine, Vuorimänty A-100-LK (100 ml) A-102-LK (1 l) A-103-LK* (10 l) Balm and Honey Sitruunamelissa ja hunaja A-100-MH (100 ml) A-102-MH (1 l) A-103-MH* (10 l) Arolla Pine, Kivimänty A-100-ZI (100 ml) A-102-ZI (1 l) A-103-ZI* (10 l) Watermelon, Vesimeloni A-102-WM (1 l) Pomegranate Granaattiomena (10 l) Blood Orange, Veriappelsiini A-100-BO (100 ml) A-102-BO (1 l) A-103-BO* (10 l) Lemon & Lime Lime & sitruuna A-100-CL (100 ml) A-102-CL (1 l) A-103-CL* (10 l) Sallow Thorn, Tyrni A-100-SD (100 ml) A-102-SD (1 l) A-103-SD* ( 10 l) Saunagold A-100-SG (100 ml) A-102-SG (1 l) Cedar Euca Orange Mänty, eukalyptus ja appelsiini A-100-ZE (100 ml) A-102-ZE (1 l) A-103-ZE* (10 l) Lemon Grass, Sitruunaruoho A-100-LG (100 ml) A-102-LG (1 l) A-103-LG* (10 l) Tropical Night, Trooppinen yö A-103-TN* (10 l) Eucalyptus Eukalyptus (5 l) Lemon & Lime Lime & sitruuna (5 l) Spruce Kuusenneula (5 l) Eucamint Eucaminttu (5 l) Thyme & Rosmary Timjami-Rosmariini (5 l)

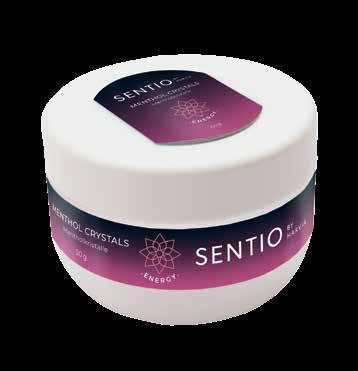

39 Saunatuoksut Sentio by Harvia tuoksuilla viimeistelet haluamasi saunatunnelman. Etsitkö virkistävää ja energisoivaa tunnelmaa, vai haluatko rentoutua lempituoksusi parissa. Kenties haluat löytää tasapainoisen ja rauhallisen tunnelman saunatuoksujen kautta. Sentio by Harvian tuoksuvalikoimasta löydät tuoksut erilaisiin teemoihin: Relax - Balance - Energy. Sentio by Harvian löylytuoksut sekoitetaan löylyveteen ja heitetään kuumille kiuaskiville, joista hurmaavat aromit höyrystyvät kylpijöiden iloksi. Jokaisella tuoksulla on oma uniikki luonteensa. Löydä oma suosikkisi. SAUNATUNNELMAT Saunakristallit Sentio by Harvian virkistävän raikkaat saunakristallit luovat suuria elämyksiä löylyhuoneeseen. Yksikin kristallihippu suoraan kiuaskiville luo miellyttävän raikkaan tuoksuelämyksen. 39

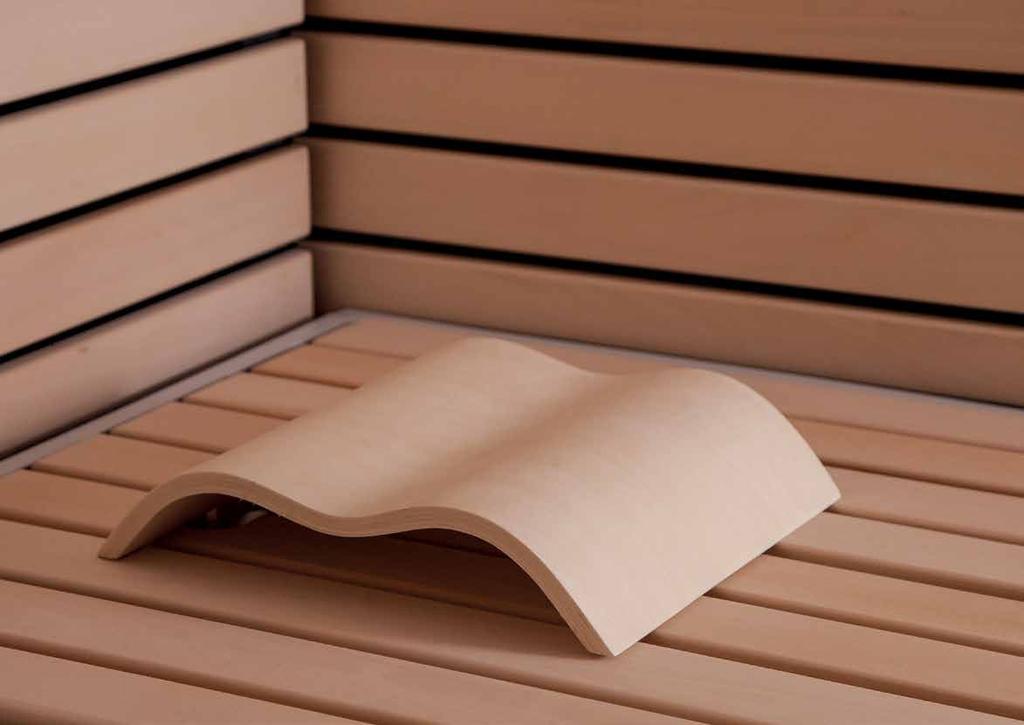

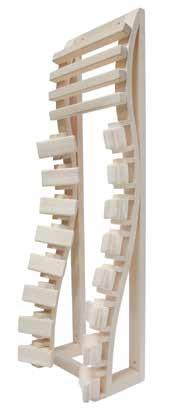

40 SAUNAN SISUSTUS Saunan sisustukseen OLEMISEN TÄYDELLINEN NAUTINTO Sentio by Harvia vie saunaelämykset uudelle tasolle. Infrapunasaunan tarjoama kehoa hellivä vaikutus on voimakkainta, mikäli infrapunasäteily kohdistuu selkärangan alueelle. Lämmön tuomasta rentoudesta inspiroituneena Sentio by Harvia tarjoaa ergonomisesti muotoiltuja selkänojia, jotka mahdollistavat entistä miellyttävämmän saunomiskokemuksen. Kaikkia aisteja hivelevä saunahetki voidaan viimeistellä sopivilla tuoksuilla, kauniilla valaistuksella ja rentouttavalla musiikilla. PYÖREÄN PEHMEISIIN LÖYLYELÄMYKSIIN Sentio by Harvian pyöreäksi hiotut kiuaskivet viimeistelevät designkiukaiden ulkonäön. Kiuaskivet ovat luonnonkiveä ja ne tarjoavat erinomaisen löylykokemuksen louhittua kiveä pehmeämmässä muodossa. 40 Ergonominen Wave-päänoja parhaaseen reuntoutumiseen saunan lauteilla 515-A (haapa) Ergonominen selkänoja 514-L (35 x 89 cm, haapa) Pyöreät kiuaskivet R-991

41 Sentio by Harvian lämpö- ja kosteusmittarit yhdistävät mietityn designin ja huippuluokan mittatarkkuuden. Kehys ruostumatonta terästä. Saatavana mustalla tai valkoisella taustalla sisustukseesi sopien. Halkaisija 160 mm. Lämpö- ja kosteusmittari A-210-THS Lämpö- ja kosteusmittari A-210-THW SAUNANSISUSTUS Kauniilla ja selkeää muotokieltä noudattavilla Sentio by Harvia -kiuluilla ja kauhoilla viimeistelet saunasistuksen. Löylykauha ja -kiulu -setti SAC10111 väri: musta 41

42 Tekniset tiedot TEKNISET TIEDOT CONCEPT R Mitat millimetreinä Tuote numero CP-RB-090 CP-RB-105 CP-RB-120 CP-RB min min Väri Musta Musta Musta Musta Teho, kw Saunahuoneen koko, m Integroitu höyrystin, kw Ei ole Ei ole Ei ole Ei ole Paino, kg Kivitila, kg noin 25 noin 25 noin 35 noin 35 Käyttöjännite 400 V AC 3 N~ 50/60 Hz 230 V AC 1 N~ 50/60 Hz 400 V AC 3 N~ 50/60 Hz 400 V AC 3 N~ 50/60 Hz 400 V AC 3 N~ 50/60 Hz 446 min Suojaetäisyydet Concept R 9- ja 10,5 kw -kiukaille (CP-RB-090 / CP-RB-105) min min min min Sulake, A 3 x 16 3 x 16 3 x 16 / 3x 10 3 x 16 / 3x Concept R 9 and 10.5 kw mitat (CP-RB-090 / CP-RB-105) min min Concept R 12 ja 15 kw mitat (CP-RB-120 / CP-RB-150) Suojaetäisyydet Concept R 12- ja 15 kw -kiukaille (CP-RB-120 / CP-RB-150)

43 CONCEPT R COMBI Mitat millimetreinä Tuote numero CP-RCB-090 CP-RCB-105 TEKNISET TIEDOT Väri Musta Musta 150 Teho, kw 9,0 10,5 Saunahuoneen koko, m min min Integroitu höyrystin, kw 2,5 2,5 Paino, kg Kivitila, kg noin 25 noin 25 Käyttöjännite 400 V AC 3 N~ 50/60 Hz 230 V AC 1 N~50/60 Hz 400 V AC 3 N~ 50/60 Hz Sulake, A 3 x 16 3 x min Suojaetäisyydet Concept combi -kiukaille (CP-RB-090 / CP-RB-105) Mitat Concept R combi -kiukaalle (CP-RB-090 / CP-RB-105) 43

44 TEKNISET TIEDOT CONCEPT R MINI Tuote numero CP-RM-35 CP-RM-45 CP-RM-60 CP-RM-75 Väri Harjattu teräs Harjattu teräs Harjattu teräs Harjattu teräs Teho, kw 3,5 4,5 6,0 7,5 min. 900 Saunahuoneen koko, m min. 50 ~ min Integroitu höyrystin, kw Ei ole Ei ole Ei ole Ei ole Paino, kg 19,5 19,5 19,5 19,5 Kivitila, kg noin 15 noin 15 noin 15 noin 15 Käyttöjännite 400 V AC 3 N~ 50/60 Hz 400 V AC 3 N~ 50/60 Hz 400 V AC 3 N~ 50/60 Hz 400 V AC 3 N~ 50/60 Hz 230 V AC 1 N~ 50/60 Hz 230 V AC 1 N~ 50/60 Hz 230 V AC 1 N~ 50/60 Hz 230 V AC 1 N~ 50/60 Hz 230 V AC N~ 50/60 Hz 230 V AC 3N~ 50/60 Hz 230 V AC 3 N~ 50/60 Hz Suojaetäisyydet Concept R mini -kiukaille Sulake, A 3 x 10 3 x 10 3 x 10 3 x 10 (CP-RB-090 / CP-RB-105) Mitat Concept R mini -kiukaille (CP-RB-090 / CP-RB-105)

45 CONCEPT R MINI COMBI Tuote numero CP-RMC-35 CP-RMC-45 CP-RMC-60 CP-RMC-75 TEKNISET TIEDOT Väri Harjattu teräs Harjattu teräs Harjattu teräs Harjattu teräs Teho, kw 3,5 4,5 6,0 7,5 min. 900 Saunahuoneen koko, m Integroitu höyrystin, kw 1,0 1,0 1,0 1,5 Paino, kg 29,5 29,5 29,5 29,5 Kivitila, kg noin 15 noin 15 noin 15 noin 15 Käyttöjännite 400 V AC 3N~ 50/60 Hz 400 V AC 3N~ 50/60 Hz 400 V AC 3N~ 50/60 Hz 400 V AC 3N~ 50/60 Hz 230 V AC 1N~ 50/60 Hz 230 V AC 1N~ 50/60 Hz 230 V AC 1N~ 50/60 Hz 230 V AC 1N~ 50/60 Hz Sulake, A 3 x 10 3 x 10 3 x 10 3 x min. 50 min Suojaetäisyydet Concept R mini combi -kiukaille (CP-RMC-35 / CP-RMC-45 / CR-RMC-60 / CP-RMC-75) Mitat Concept R mini combi -kiukaille (CP-RMC-35 / CP-RMC-45 / CR-RMC-60 / CP-RMC-75) 45

46 TEKNISET TIEDOT QUBE Tuote numero QUBE-090 QUBE-105 QUBE-120 QUBE min min Väri Musta Musta Musta Musta Teho, kw 9,0 10,5 12,0 115,0 Saunahuoneen koko, m min Suojaetäisyydet Qube-kiukaille (Qube-090 / Qube-105) Integroitu höyrystin, kw Ei ole Ei ole Ei ole Ei ole Paino, kg Kivitila, kg noin 35 noin 35 noin 35 noin 35 Käyttöjännite 400 V AC 3N~ 50/60 Hz 400 V AC 3N~ 50/60 Hz 230 V AC 1N~ 50/60 Hz 230 V AC 1N~ 50/60 Hz 400 V AC 3N~ 50/60 Hz 400 V AC 3N~ 50/60 Hz Sulake, A 3 x 16 3 x 16 3 x 16 3 x 10 3 x 16 3 x QUBE 9 kw ja 10,5 kw -kiukaan mitat (QUBE-090 / QUBE-105) QUBE 12 kw ja 15 kw -kiukaan mitat (QUBE-120 / QUBE-150)

47 QUBE 240 Tuote numero QUBE-240 Väri musta Teho, kw Saunahuoneen koko, m TEKNISET TIEDOT Integroitu höyrystin, kw ei ole ei ole ei ole Paino, kg Kivitila, kg Käyttöjännite 400 V AC 3N~ 50/60 Hz 400 V AC 3N~ 50/60 Hz 400 V AC 3N~ 50/60 Hz Sulake, A 3 x 16 3 x 20 / 25 3 x 20 / 25 3 x 20 / 25 tai 3 x 35 3 x Suojaetäisyydet Qube 240 -kiukaille (QUBE-240) Mitat Qube 240 -kiukaille (QUBE-240)

48 JUST SAUNA FIN / COMBI TEKNISET TIEDOT Tuote nro JUST-105W-FI JUST-105W-COFTS Väri Valkoinen Valkoinen Mitat L x K x S [mm] 222 x 94 x 38 * 222 x 94 x 38 * Virtalähde Ulkoinen Ulkoinen Kiinnitys sisätilaan Ei Ei Kiinnityksen tyyppi Upotettu Upotettu Versio (anturi) Muovi, valkoinen Muovi, valkoinen Toimituksen laajuus Ohjauskeskus, lämmittimen anturi, lauteen anturi, 3 m datakaapeli Ohjauskeskus, lämmittimen anturi, lauteen anturi, 3 m datakaapeli Kiukaan teho [kw] 10,5 10,5 Höyrystimen nimellisteho [kw] - 3,5 Lisäteho [kw] 3.5 (säädettävä) / 0.5 (himmennettävä) 3.5 (säädettävä) / 0.5 (himmennettävä) Teho, valo [W] Teho, tuuletin [W] Suomalainen sauna Kyllä Kyllä Kosteuden säätö - Ajastettu/lisävaruste: kosteusanturi kosteusanturi Infrapuna Kyllä Kyllä Värivalo - - Integroitu MP3-soitin - - Yhden anturin järjestelmä Kyllä Kyllä Kahden anturin järjestelmä Kyllä Kyllä Lämpömittari - - Kosteusilmaisin - - Etäkäynnistys - - Säädettävä lämmityksen aikaraja Kyllä Kyllä Säädettävä ennakkovalinta-aika Käyttäjäohjelma - - Yhteensopiva RS485-väylän kanssa - - Yhteensopiva Sentio Pronetin kanssa - -

49 PROFESSIONAL Tuote nro PRO-B2 PRO-B3 PRO-C2 PRO-C3 Väri (ohjauskeskus) Valkoinen, Musta Valkoinen, Musta Valkoinen, Musta Valkoinen, Musta Mitat L x K x S [mm] 307 x 175 x x 175 x x 175 x x 175 x 57 Virtalähde Sisäinen Sisäinen Sisäinen Sisäinen Versio (anturi) Muovi, valkoinen Muovi, valkoinen Muovi, valkoinen Muovi, valkoinen TEKNISET TIEDOT Toimituksen sisältö Ohjauskeskus, lämmittimen anturi Ohjauskeskus, lämmittimen anturi, kosteusanturi Ohjauskeskus, lämmittimen anturi, kosteusanturi Ohjauskeskus, lämmittimen anturi, kosteusanturi Kiukaan teho [kw] 10,5 10,5 10,5 10,5 Höyrystimen nimellisteho [kw] - 3,5-3,5 Lisäteho [kw] (säädettävä) / 0.5 (himmennettävä) 3.5 (säädettävä) / 0.5 (himmennettävä) Teho, valo [W] Teho, tuuletin [W] 9.huhti 9.huhti Kosteuden säätö - Kyllä - Kyllä Infrapuna - - Kyllä Kyllä Värivalo Integroitu MP3-soitin Yhden anturin järjestelmä Kyllä Kyllä Kyllä Kyllä Kahden anturin järjestelmä Kyllä Kyllä Lisävaruste Lisävaruste Lämpömittari Kyllä Kyllä Kyllä Kyllä Kosteusilmaisin - Kyllä - Kyllä Etäkäynnistys (On/Off) Kyllä Kyllä Kyllä Kyllä Säädettävä lämmityksen aikaraja Kyllä Kyllä Kyllä Kyllä Säädettävä ennakkovalinta-aika Kyllä Kyllä Kyllä Kyllä Tallennettavat esivalinnat - - Kyllä Kyllä Etäohjaus (RS485- väylän kanssa) Kyllä Kyllä Kyllä Kyllä Yhteensopiva Sentio Pronetin kanssa Kyllä Kyllä Kyllä Kyllä 49

50 HOME.COM4 INFRABOX TEKNISET TIEDOT Tuote nro HC4-B Mitat L x K x S (mm) 210 x 294 x 53 Kytkentäjännite / kolmivaiheinen 3N 400 V AC Taajuus 50 Hz Tuote nro IRB-S Väri (ohjauskeskus) Tummanruskea Kytkentäjännite 230 V AC 1 N~ 50/60 Hz Käyttöjännite (ohjauspaneeli) 5VDC Tehonkulutus valmiustila Kytkentäteho/lämmityslaite 8 W 3 x 3,5 kw Mitat (ohjauspaneeli, mm) 100 x 65 x 37 Mitat (tehoyksikkö, mm) 195 x 119 x 48 Kytkentävirta /lämmityslaite 16 A Ohjauspaneelin voi asentaa saunaan kyllä Kytkentäteho/höyrystin Kytkentävirta /höyrystin 3,5 kw 16 A Toimituksen sisältö Ohjauspaneeli, tehoyksikkö, liitäntäkaapelit Kytkentäteho/lisälähtö (säädettävä teho)* Kytkentäteho/lisälähtö (kytkettävä)* Kytkentävirta / lisälähtö* Nimellisjännite: Kotelointiluokka (roiskevesisuojattu): *Liitetään syöttöverkkoon kiinteällä johdotuksella (kiinteä asennus) 500 W 3,5 kw 16 A 230 V IPX4 Kytkentäteho (on/off) Kytkentäteho (viiden portaan tehon säädöllä) max. 1,3 kw max. 3,5 kw Valon kytkentäteho max. 100 W Infrapunatoiminto Kyllä Etäkäynnistys Kyllä Säädettävä lämmityksen aikaraja Kyllä (6, 12, 18, 24 h) Kytkentäteho, valo (W) 100 Sulake, valo 1 A T Kytkentäteho, tuuletin (W) 100 Sulake, tuuletin 1 A T 50

51 INFRASÄTEILIJÄT Tuote nro DIR-350-R DIR-500-R WIR-350-R WIR-500-R Väri/versio Tumma lasi Tumma lasi Valkoinen lasi Valkoinen lasi Teho [W] Infrapunasäteily A: 24%, B: 55%, C: 21% A: 24%, B: 55%, C: 21% A: 9%, B: 57%, C: 34% A: 9%, B: 57%, C: 34% Suojausluokka IPX4 * IPX4 * IPX4 * IPX4 * TEKNISET TIEDOT Vähimmäisetäisyys ihoon [cm] - n. 2 - n. 2 Vähimmäisetäisyys silmiin [cm] n. 73 n. 100 n. 64 n. 80 Tuote nro Valinnainen etupaneeli VIT-BL-S VIT-BL-L (harjattu ruostumaton teräs) VIT-BL-S VIT-BL-L VIT-BB-S VIT-BB-L Tuote nro Valinnainen etupaneeli (mustaksi maalattu ruostumaton teräs) VIT-BB-S VIT-BB-L VIT-BB-L Min. 50 Min. 15 Sentio by Harvia infrasäteilijän mitat (DIR-350-R / WIR-350-R) Sentio by Harvia infrasäteilijän mitat (DIR-500-R / WIR-500-R) Sentio by Harvia infrasäteilijöiden suojaetäisyydet (DIR / WIR-350-R, DIR / WIR-500-R) 51

52 Harvia P.O. Box 12 FI Muurame, Finland P /2018 Paikallinen Sentio by Harvia -jälleenmyyjäsi sentiobyharvia.fi
