1 VOLVO PYÖRÄKUORMAAJA L50F More care. Built in.

2 HYVÄ SUORITUSKYKY VAKIONA. Jatkuvaa tuottavaa työskentelyä varten kehitetyt Volvo L50F -pyöräkuormaajat rakennetaan vaativia käyttökohteita varten. 115 hv Volvo D5D -moottorilla varustettu Volvo L50F tarjoaa hyvän teho-painosuhteen vaivatonta tuottavuutta varten, koko päiväksi ja päivästä toiseen. Välijäähdytettyä tehokkuutta Vahvasti vääntävä 4,8-litrainen Volvo D5D -moottori on varustettu ahtoilman välijäähdyttimellä polttoainetaloudellisuuden ja suorituskyvyn takaamiseksi. Tämä Tier III -päästövaatimukset täyttävä voimanlähde sopii ihanteellisesti juuri Volvo L50F:ään. Tasaiseen hydrostaattiseen voimansiirtoon ja herkästi reagoivaan hydraulijärjestelmään yhdistettynä moottori tuottaa reilusti tehoa vaativimpiakin tehtäviä varten. Tulos? Vaivaton suorituskyky. Kun tuottavuus on pidettävä korkealla tasolla pitkien työskentelyjaksojen aikana, tämä on Volvo L50F:n tärkeä etu. TP-aisasto tarjoaa enemmän Volvon pyöräkuormaajien tuottavuuden parantamiseksi kehittämä ja patentoima suunnikastuettu TP-nostoaisasto pitää kuorman vaakatasossa koko nostoalueella. Lisähyötyjä ovat suuri takakallistus kauhalisälaitteilla sekä ylivertainen nostoteho. Näkyvyys lavakuormien yli on erinomainen, minkä ansiosta L50F on luokkansa monipuolisimpia pyöräkuormaajia. Puhdas, hiljainen ja taloudellinen Moottori on asennettu poikittain ja sen massa toimii etukuormaajan vastapainona. Poikittaisasennus parantaa käsiteltävyyttä huoltojen aikana ja nopeuttaa siten päivittäistarkastuksia ja määräaikaishuoltoja. Vakaa vaativilla alustoilla Vaativille ajoalustoille suunnitelluissa Volvo-pyöräkuormaajissa on reilu maavara ja oskilloiva taka-akseli koneen vakauden varmistamiseksi. Molempien akselien 100 % käyttäjän kytkettävissä olevat tasauspyörästön lukot optimoivat vetovoiman. Kehittynyt jäähdytysratkaisu Optimaalisen jäähdytyksen kaikissa olosuhteissa tarjoavaan jäähdytysratkaisuun sisältyy termostaattiohjattu hydraulinen jäähdytystuuletin. Moottorin ohjausyksikköön yhdistetyn tuulettimen nopeutta säädetään automaattisesti tasaisen lämpötilan takaamiseksi niin kylmissä kuin kuumissakin olosuhteissa. Taloudellinen Tier III Volvo D5D -moottori. TP-aisasto optimoi kaivuvoiman. 2 Korkealle kippaava kauha helpottaa kuormaautojen lastausta.

3 Suuntaisnosto koko nostoalueella. Kaikki perinteisen Z-vivuston ja suunnikastuennan hyödyt samassa rakenteessa. 3

4 SUUNNITELTU AJETTAVAKSI. Yksityiskohtien suunnittelu tekee Volvo L50F:stä käyttäjän valinnan. Tasainen hydrostaattinen voimansiirto ja kuormantunnistava hydrauliikka mahdollistavat tehon ja tuottavuuden täydellisen tasapainon. 100 % käyttäjän lukittavissa olevat tasauspyörästön lukot takaavat optimoidun vetovoiman vaikeimmissakin olosuhteissa. Räätälöidyt pumput optimoivat tehon Kuormantunnistava hydraulipumppu on L50F:n sydän. Toisin kuin kiinteä hammaspyöräpumppu, joka tuottaa saman öljyvirtauksen kuormituksesta riippumatta, kuormantunnistava pumppu tuottaa juuri työhön vaadittavan tilavuusvirran. Tämä auttaa säästämään polttoainetta sekä vähentää pumpun tarpeetonta kulumista ja pitää hydrauliöljyn lämpötilan matalampana. Erillinen pumppu tuottaa ohjaustehostimen tarvitseman paineen. Tämän ansiosta täysi tehostusvoima on käytettävissä myös täydellä kuormituksella työskenneltäessä. Parempi tuottavuus suuremman nopeuden ja nopeamman materiaalinsiirron ansiosta Lisävarusteena saatava suuri ajonopeus mahdollistaa ajonopeudeksi jopa 40 km/h. Tämä on erityistä hyötyä koneen siirtoajossa työmaalta toiselle, materiaalien siirrossa työmaalla sekä pitkillä kuormausja siirtoetäisyyksillä. Hydrostaattinen hyötysuhde Volvo on panostanut paljon L50F:n hydrostaattisen voimansiirron kehittämiseen. Etusijalla ovat tasainen voiman säädettävyys tarkkoja töitä kuten lavojen pinoamista varten sekä suuri maksimiteho vaativiin olosuhteisiin. Kaksinopeuksinen aluevaihteisto mahdollistaa korkean siirtoajonopeuden ja voimansiirrossa on ylikuormitussuojaus moottorin ylikuumenemisen ja ylikuormittumisen estämiseksi. Yhdistetty jarru- ja ryömintäpoljin antaa lisähallittavuutta. Jarrupolkimen kevyt painallus hidastaa kuormaajaa voimansiirron avulla. Voimakkaampi polkimen painallus kytkee taka-akselin jarrut. Tätä voidaan käyttää pyöräkuormaajan pitämiseen paikoillaan viettävissä paikoissa. Tasauspyörästön lukot antavat 100 % vetovoiman. Avoimet lisälaitekiinnikkeet parantavat näkyvyyttä. Aito neliveto Ääriolosuhteissa optimaalinen suorituskyky voidaan taata vain, kun täysi teho on käytettävissä kaikilla neljällä pyörällä. Tämän saavuttamiseksi sekä etu- että taka-akselilla on 100 % tasauspyörästön lukot. Kun kuljettaja kytkee tasauspyörästön lukon, kaikki neljä pyörää saavat saman verran tehoa ja pystyvät kehittämään yhtä suuren vetovoiman samalla pyörimisnopeudella. Vankka rakenne sopii joka käyttöön. 4 Volvo-tyyppiset lisälaitteiden pikakiinnikkeet olemassa oleville ja uusille lisälaitteille.

5 Laaja lisälaitevalikoima juuri asiakkaan tarpeisiin. Täysi ohjausteho kuormituksesta riippumatta. Suuri siirtoajonopeus (lisävaruste) tekee koneesta nopeamman ja tuottavamman. 5

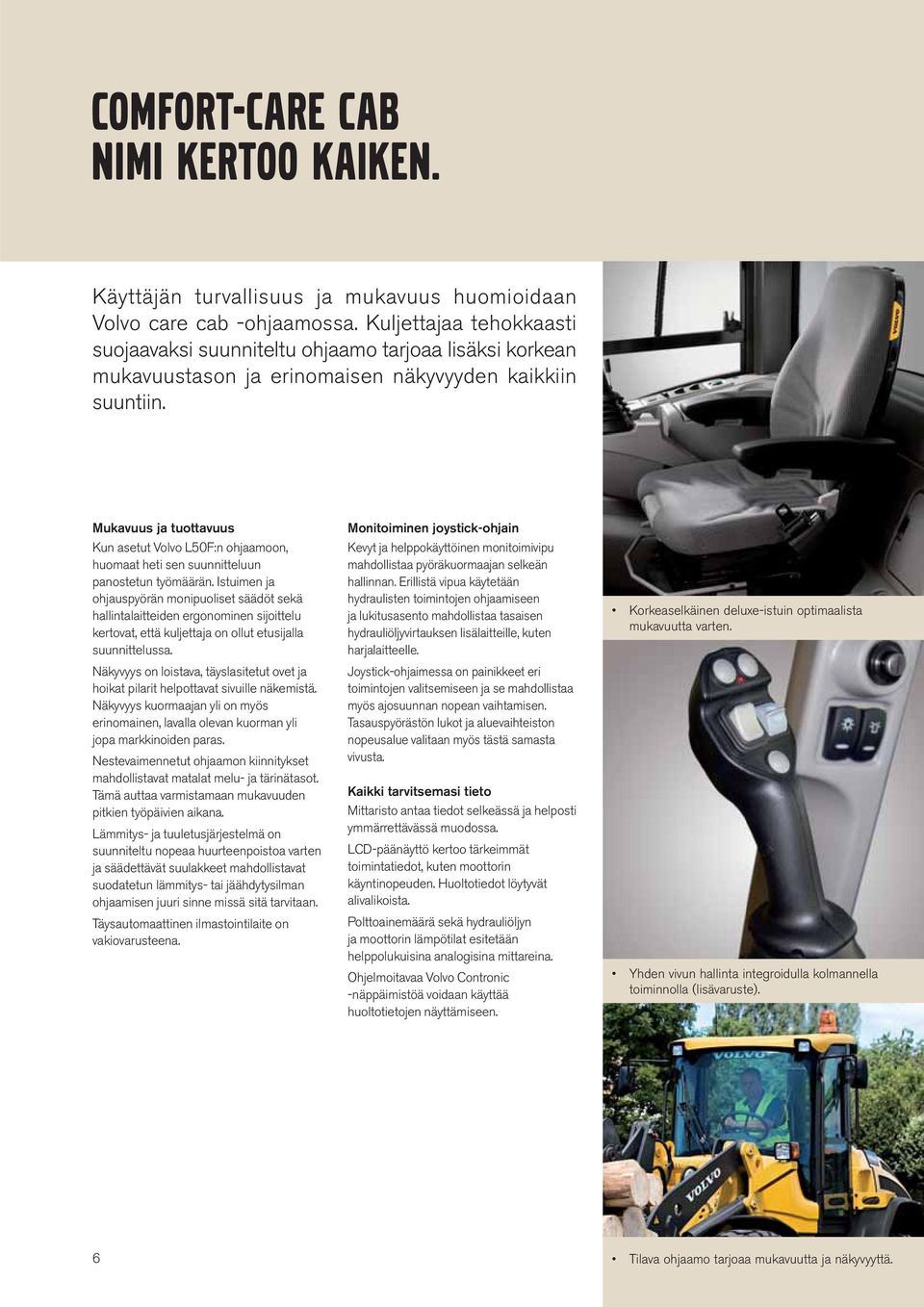

6 COMFORT-CARE CAB NIMI KERTOO KAIKEN. Käyttäjän turvallisuus ja mukavuus huomioidaan Volvo care cab -ohjaamossa. Kuljettajaa tehokkaasti suojaavaksi suunniteltu ohjaamo tarjoaa lisäksi korkean mukavuustason ja erinomaisen näkyvyyden kaikkiin suuntiin. Mukavuus ja tuottavuus Kun asetut Volvo L50F:n ohjaamoon, huomaat heti sen suunnitteluun panostetun työmäärän. Istuimen ja ohjauspyörän monipuoliset säädöt sekä hallintalaitteiden ergonominen sijoittelu kertovat, että kuljettaja on ollut etusijalla suunnittelussa. Näkyvyys on loistava, täyslasitetut ovet ja hoikat pilarit helpottavat sivuille näkemistä. Näkyvyys kuormaajan yli on myös erinomainen, lavalla olevan kuorman yli jopa markkinoiden paras. Nestevaimennetut ohjaamon kiinnitykset mahdollistavat matalat melu- ja tärinätasot. Tämä auttaa varmistamaan mukavuuden pitkien työpäivien aikana. Lämmitys- ja tuuletusjärjestelmä on suunniteltu nopeaa huurteenpoistoa varten ja säädettävät suulakkeet mahdollistavat suodatetun lämmitys- tai jäähdytysilman ohjaamisen juuri sinne missä sitä tarvitaan. Täysautomaattinen ilmastointilaite on vakiovarusteena. Monitoiminen joystick-ohjain Kevyt ja helppokäyttöinen monitoimivipu mahdollistaa pyöräkuormaajan selkeän hallinnan. Erillistä vipua käytetään hydraulisten toimintojen ohjaamiseen ja lukitusasento mahdollistaa tasaisen hydrauliöljyvirtauksen lisälaitteille, kuten harjalaitteelle. Joystick-ohjaimessa on painikkeet eri toimintojen valitsemiseen ja se mahdollistaa myös ajosuunnan nopean vaihtamisen. Tasauspyörästön lukot ja aluevaihteiston nopeusalue valitaan myös tästä samasta vivusta. Kaikki tarvitsemasi tieto Mittaristo antaa tiedot selkeässä ja helposti ymmärrettävässä muodossa. LCD-päänäyttö kertoo tärkeimmät toimintatiedot, kuten moottorin käyntinopeuden. Huoltotiedot löytyvät alivalikoista. Polttoainemäärä sekä hydrauliöljyn ja moottorin lämpötilat esitetään helppolukuisina analogisina mittareina. Ohjelmoitavaa Volvo Contronic -näppäimistöä voidaan käyttää huoltotietojen näyttämiseen. Korkeaselkäinen deluxe-istuin optimaalista mukavuutta varten. Yhden vivun hallinta integroidulla kolmannella toiminnolla (lisävaruste). 6 Tilava ohjaamo tarjoaa mukavuutta ja näkyvyyttä.

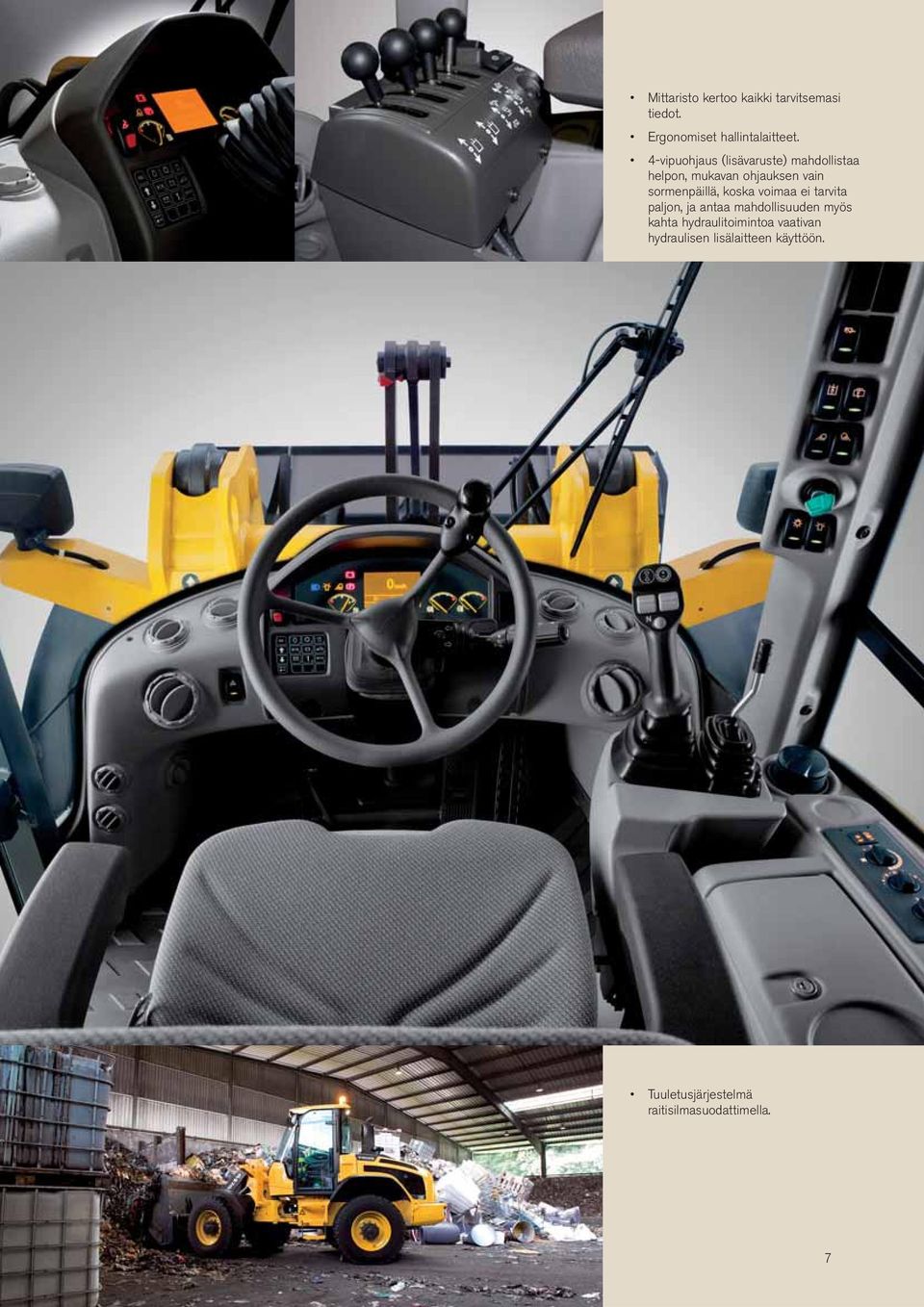

7 Mittaristo kertoo kaikki tarvitsemasi tiedot. Ergonomiset hallintalaitteet. 4-vipuohjaus (lisävaruste) mahdollistaa helpon, mukavan ohjauksen vain sormenpäillä, koska voimaa ei tarvita paljon, ja antaa mahdollisuuden myös kahta hydraulitoimintoa vaativan hydraulisen lisälaitteen käyttöön. Tuuletusjärjestelmä raitisilmasuodattimella. 7

8 Volvon ominaisuudet vievät sinut muiden edelle. Näe enemmän, tee enemmän Erittäin kirkkaat ohjaamon työvalot antavat lisävaloa hämärään. Ohjaamon ilmansuodatus Ikkunat suljettuna käyttäjä hengittää vain suodatettua ilmaa. Tämä parantaa turvallisuutta pölyisissä olosuhteissa. Poikittaismoottori Asennettu taka-akselin taakse tasapainon takia - samalla moottori on erittäin hyvin huollettavissa. 100 % tasauspyörästön lukot Sekä etu- että taka-akselilla on 100 % tasauspyörästön lukot. Kestovoidellut taka-akselin laakerit Vähemmän seisonta-aikaa, pidempi käyttöikä Loistava vakaus Oskilloiva taka-akseli ja vankka runkonivel takaavat loistavan vakauden. 8

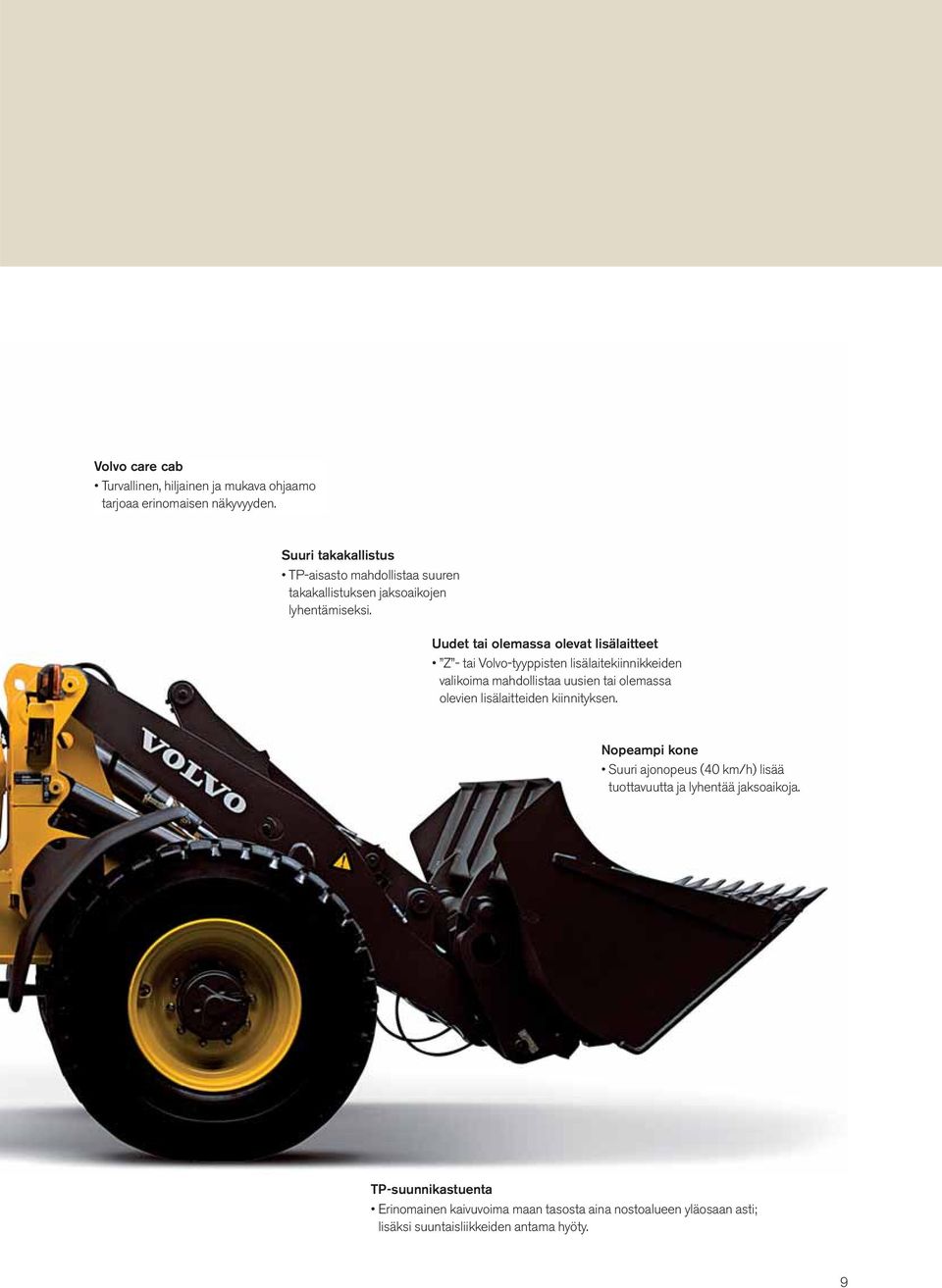

9 Volvo care cab Turvallinen, hiljainen ja mukava ohjaamo tarjoaa erinomaisen näkyvyyden. Suuri takakallistus TP-aisasto mahdollistaa suuren takakallistuksen jaksoaikojen lyhentämiseksi. Uudet tai olemassa olevat lisälaitteet Z - tai Volvo-tyyppisten lisälaitekiinnikkeiden valikoima mahdollistaa uusien tai olemassa olevien lisälaitteiden kiinnityksen. Nopeampi kone Suuri ajonopeus (40 km/h) lisää tuottavuutta ja lyhentää jaksoaikoja. TP-suunnikastuenta Erinomainen kaivuvoima maan tasosta aina nostoalueen yläosaan asti; lisäksi suuntaisliikkeiden antama hyöty. 9

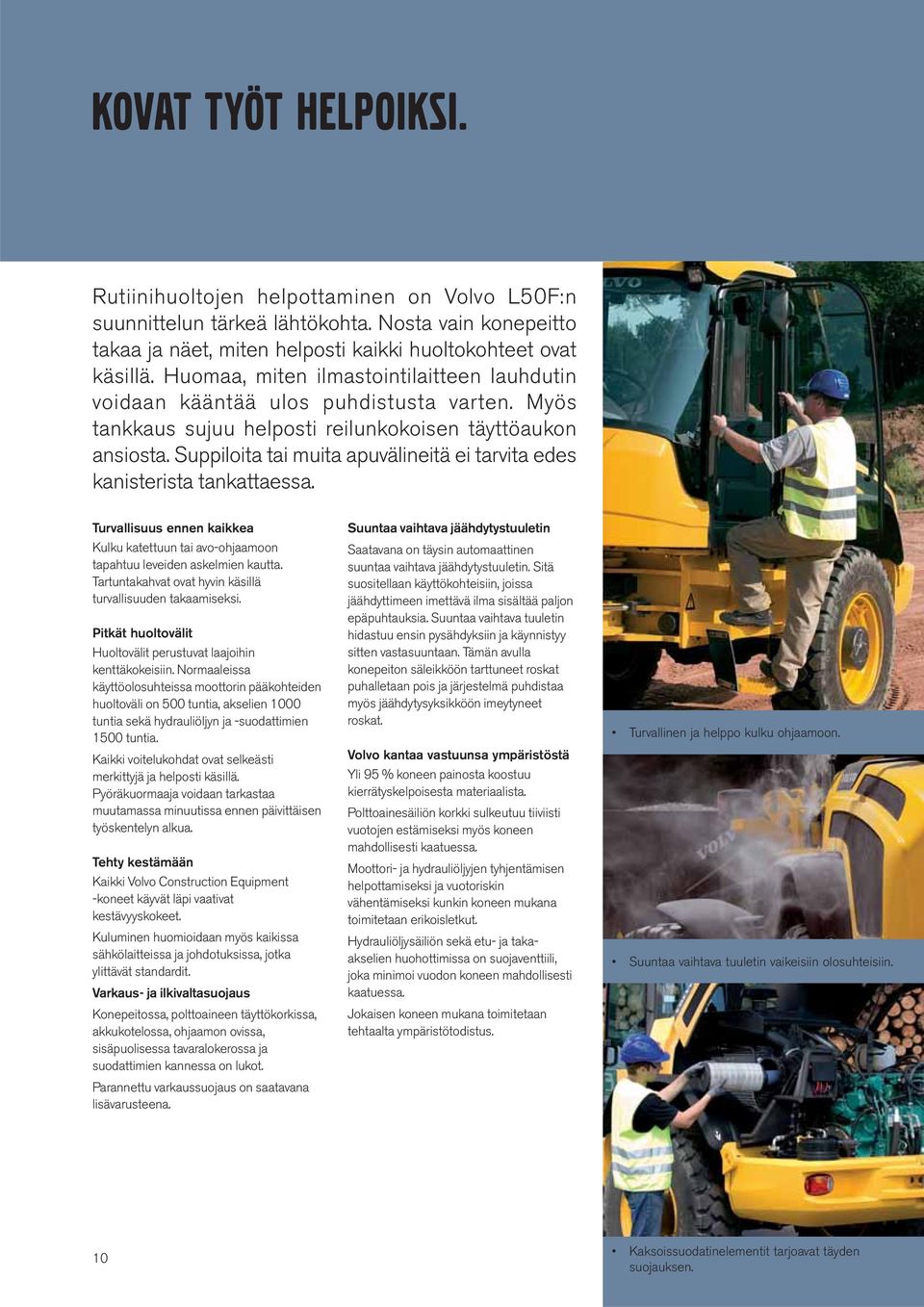

10 Kovat työt helpoiksi. Rutiinihuoltojen helpottaminen on Volvo L50F:n suunnittelun tärkeä lähtökohta. Nosta vain konepeitto takaa ja näet, miten helposti kaikki huoltokohteet ovat käsillä. Huomaa, miten ilmastointilaitteen lauhdutin voidaan kääntää ulos puhdistusta varten. Myös tankkaus sujuu helposti reilunkokoisen täyttöaukon ansiosta. Suppiloita tai muita apuvälineitä ei tarvita edes kanisterista tankattaessa. Turvallisuus ennen kaikkea Kulku katettuun tai avo-ohjaamoon tapahtuu leveiden askelmien kautta. Tartuntakahvat ovat hyvin käsillä turvallisuuden takaamiseksi. Pitkät huoltovälit Huoltovälit perustuvat laajoihin kenttäkokeisiin. Normaaleissa käyttöolosuhteissa moottorin pääkohteiden huoltoväli on 500 tuntia, akselien 1000 tuntia sekä hydrauliöljyn ja -suodattimien 1500 tuntia. Kaikki voitelukohdat ovat selkeästi merkittyjä ja helposti käsillä. Pyöräkuormaaja voidaan tarkastaa muutamassa minuutissa ennen päivittäisen työskentelyn alkua. Tehty kestämään Kaikki Volvo Construction Equipment -koneet käyvät läpi vaativat kestävyyskokeet. Kuluminen huomioidaan myös kaikissa sähkölaitteissa ja johdotuksissa, jotka ylittävät standardit. Varkaus- ja ilkivaltasuojaus Konepeitossa, polttoaineen täyttökorkissa, akkukotelossa, ohjaamon ovissa, sisäpuolisessa tavaralokerossa ja suodattimien kannessa on lukot. Parannettu varkaussuojaus on saatavana lisävarusteena. Suuntaa vaihtava jäähdytystuuletin Saatavana on täysin automaattinen suuntaa vaihtava jäähdytystuuletin. Sitä suositellaan käyttökohteisiin, joissa jäähdyttimeen imettävä ilma sisältää paljon epäpuhtauksia. Suuntaa vaihtava tuuletin hidastuu ensin pysähdyksiin ja käynnistyy sitten vastasuuntaan. Tämän avulla konepeiton säleikköön tarttuneet roskat puhalletaan pois ja järjestelmä puhdistaa myös jäähdytysyksikköön imeytyneet roskat. Volvo kantaa vastuunsa ympäristöstä Yli 95 % koneen painosta koostuu kierrätyskelpoisesta materiaalista. Polttoainesäiliön korkki sulkeutuu tiiviisti vuotojen estämiseksi myös koneen mahdollisesti kaatuessa. Moottori- ja hydrauliöljyjen tyhjentämisen helpottamiseksi ja vuotoriskin vähentämiseksi kunkin koneen mukana toimitetaan erikoisletkut. Hydrauliöljysäiliön sekä etu- ja takaakselien huohottimissa on suojaventtiili, joka minimoi vuodon koneen mahdollisesti kaatuessa. Jokaisen koneen mukana toimitetaan tehtaalta ympäristötodistus. Turvallinen ja helppo kulku ohjaamoon. Suuntaa vaihtava tuuletin vaikeisiin olosuhteisiin. 10 Kaksoissuodatinelementit tarjoavat täyden suojauksen.

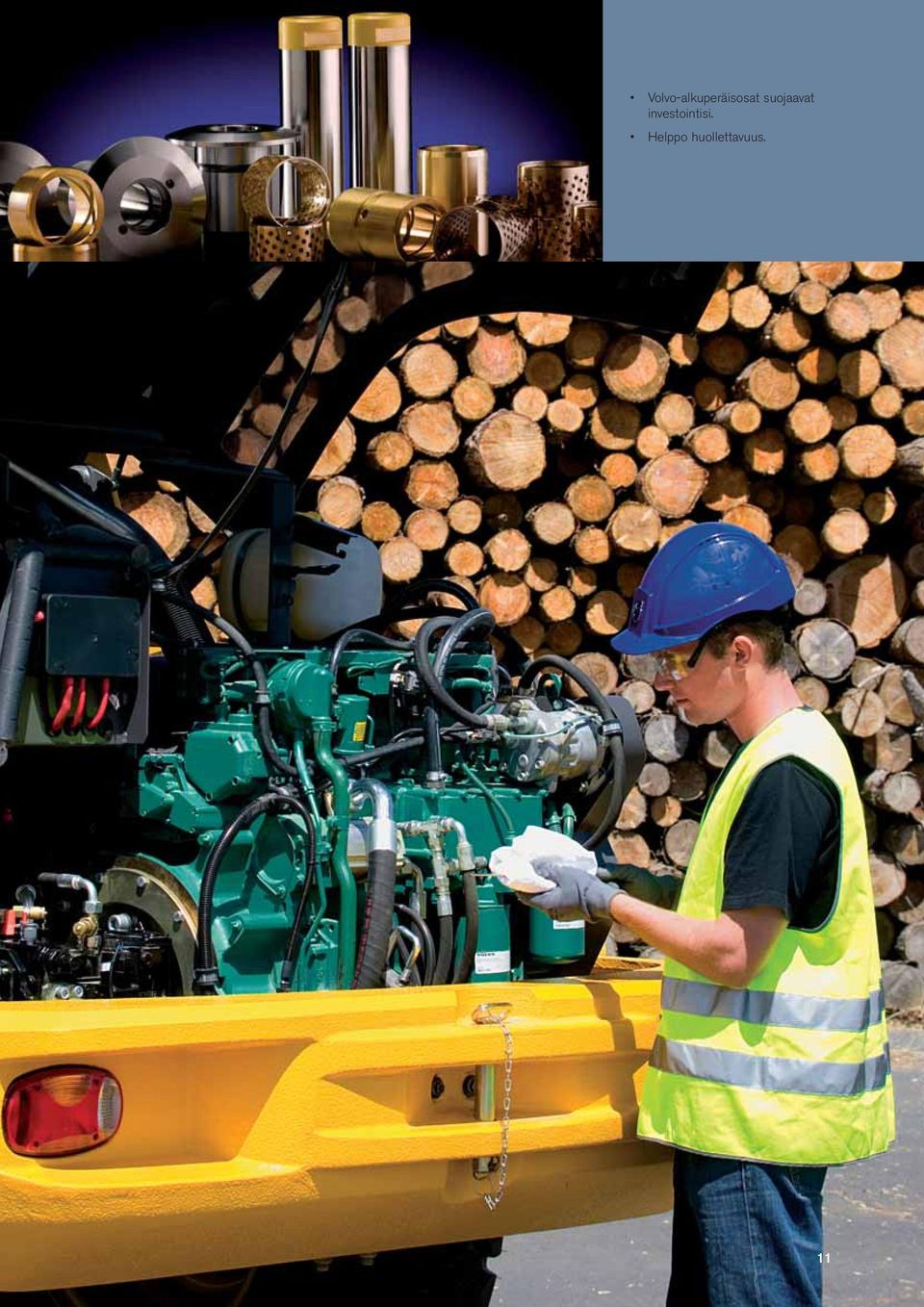

11 Volvo-alkuperäisosat suojaavat investointisi. Helppo huollettavuus. 11

12 TEKNISET TIEDOT Moottori 4-sylinterinen, 4-tahtinen Volvo-rivimoottori, nestejäähdytteinen turboahdettu suoraruiskutusdiesel. EPA Tier 3 / EU STage IIIA -päästöluokka. Ilmanpuhdistin: 1. Paperisuodatin, merkkivalo ohjaamossa / 2. Turvapatruuna. Moottori SAEJ1995 SAEJ DIN ISO 1585 Suurin SAEJ1349 netto - DIN ISO 1585 Iskutilavuus Sylinterin halkaisija Iskunpituus Sähköjärjestelmä Nimellisjännite Akkujännite Akkukapasiteetti Laturin teho Käynnistysmoottorin teho D5DCBE r/min 87 kw hv 2200 r/min 85 kw hv 1600 r/min 478 Nm 4,76 l 108 mm 130 mm 24 V 2 x 12 V 2 x 90 Ah 1540/55 W/A 4.0 kw Voimalinja Hydrostaattinen voimansiirto, sekä ajosuunta (eteen ja taakse) että nopeusalue vaihdettavissa täydellä teholla ja kuormitettuna. Maksimivetokyky saavutettavissa kaikilla alueilla. Ryömintä-/jarrupoljin koneen nopeuden ja tehon säätöön. Monitoiminen joystick-säädin suunnanvaihtoon (eteen/taakse), tasauspyörästön lukkojen ja hydraulitoimintojen käyttöön. Oskillointiliike pyörällä maks. 360 mm Raideleveys 1730 mm Oskillointikulma ±12 Renkaat Koko Vanne 14 x 25 ET25 Tasauspyörästö: hydraulisesti kytkettävät 100 % lukot molemmilla akseleilla. Runko: jäykkä etu- ja takarunko, robottihitsattu. Runkonivel takaa ketteryyden ja oskilloiva taka-akseli optimoi vetovoiman. Huippunopeus: Vakio Suuri ajonopeus* 1. alue eteen/taakse 0-5 km/h 0-5 km/h 2. alue eteen/taakse 0-20 km/h 0-17 km/h 3. alue eteen/taakse 0-40 km/h * Lisävaruste Täyttötilavuudet Moottori Polttoainesäiliö Etuakseli, yhteensä Taka-akseli, sis. alennusvaihde Hydrauliöljysäiliö, sis. 14 l 160 l 18 l 18.7 l 90 l Jarrujärjestelmä Käyttöjarru: luotettava kaksoisjarrujärjestelmä, märkäöljy levyjarrut (nopeassa versiossa molemmilla akseleilla), käyttö pumpun painevaraajan kautta. 1. Kulumaton, hydrostaattinen ryömintäjarru / 2. Käyttöjarru, käyttö ryömintä-/jarrupolkimella. Polkimen liikkeen alkuvaihe kytkee ryömintätoiminnon, viimeinen kolmannes kytkee käyttöjarrun. Seisontajarru: keskuslevyjarru. Hydraulijärjestelmä Kuormantunnistava hydraulijärjestelmä itsesäätyvällä voimanjaolla. Termostaattiohjattu öljynkierto integroidulla jäähdytysjärjestelmällä. Hydrauliikan säätöventtiili: Servoohjattu, kaksitoiminen säätöventtiili, 3-karajärjestelmä, ensiö- ja toisiopiirin paineventtiilit. 1. Nostotoiminto / 2. Kallistustoiminto / 3. Lisätoiminto: hydraulisen pikaliitännän vapautus, vapaa, lukitus. Hydrauliöljyn suodatin: Yhdistetty imu- ja paluusuodatinpatruuna, suodatusaste 10 μm. Suodatin voidaan vaihtaa hydrauliöljysäiliötä tyhjentämättä. Aksiaalimäntäpumppu Virtaus 132 l/min Käyntinopeudella 2200 r/min Ylipaineventtiilin avautumispaine 26 MPa Ohjaus Kuormantunnistava hydrostaattinen ohjaus. Ohjauksen pumppu: hammaspyöräpumppu. Ohjaussylinteri: 2 kaksitoiminen ohjaussylinteri. Ohjaus: Runkonivelen kääntökulma ±40 Ohjauksen pumppu: Virtaus Käyntinopeudella Ylipaineventtiilin avautumispaine Aisasto 64 l/min 2200 r/min 22 MPa Aisaston tyyppi TP Nostosylinterit 2 Kallistussylinterit 1 Nostoaika (kuormitettuna) 6.4 s Laskuaika (tyhjänä) 3.9 s Kippausaika 1.6 s Melutasot** Äänenpainetaso (LpA) kuljettajan paikalla 70 db(a) (Mitattu standardin ISO 6396 mukaisesti) Äänentehotaso (LWA) koneen ympärillä 102 db(a) (Mitattu direktiivin 2000/14/EY ja sen liitteiden mukaisesti, mittaustapa standardin ISO 6395 mukainen) Kokovartalon tärinä Kokovartalon tärinäarvot ja epävarmuudet toimintaolosuhteissa eri käyttökohteissa, kun konetta käytetään tarkoitettuun käyttöön, ISO/CEN teknisen raportin ISO/TR25398 tietojen perusteella. **Huom! Melutasot on laskettu koneen ympärysmelun ISO 6395:2008 ja kuljettajan paikan äänen paine tason ISO 6396:2008 mukaisesti. 12

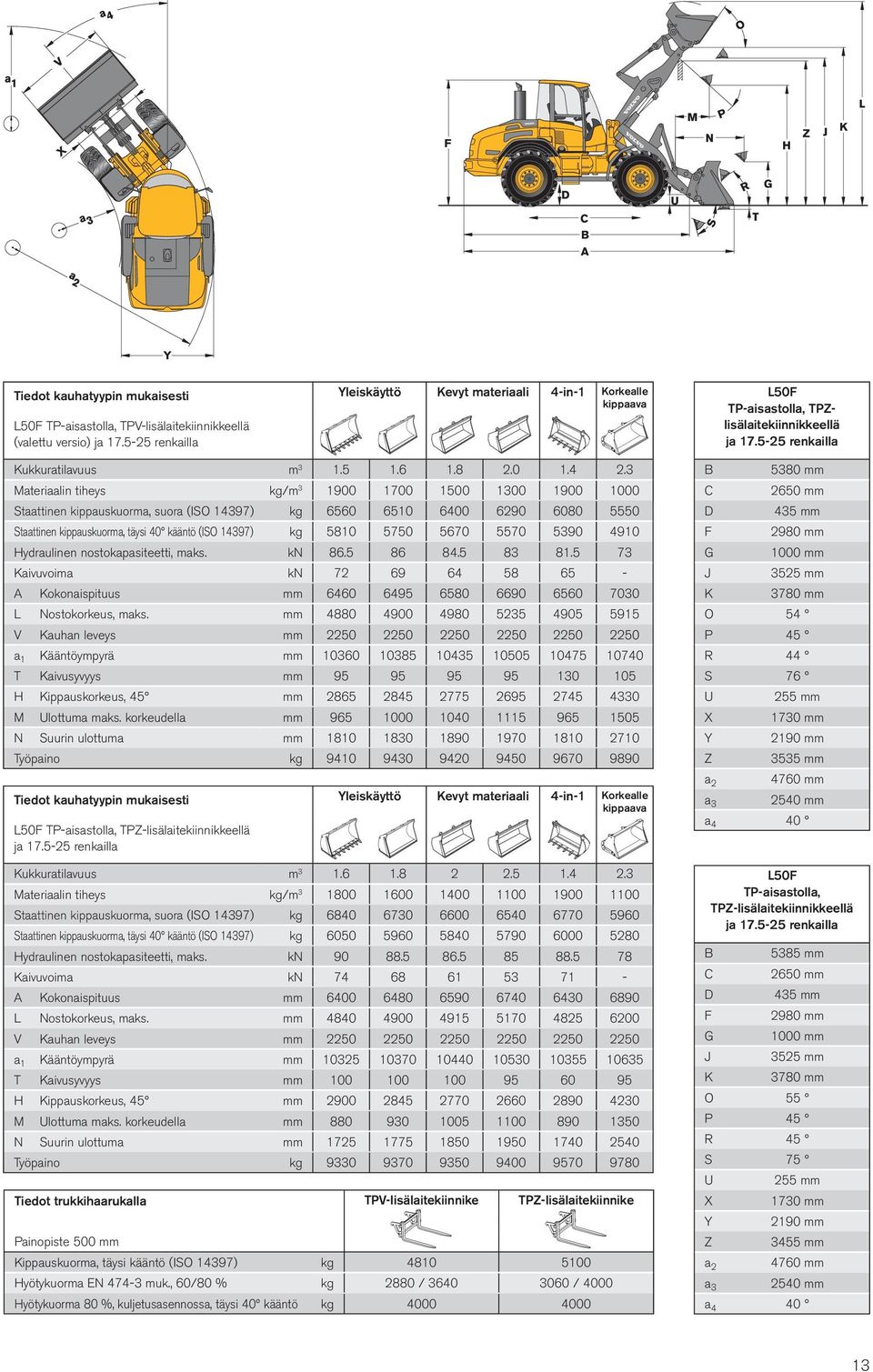

13 Tiedot kauhatyypin mukaisesti Yleiskäyttö Kevyt materiaali 4-in-1 Korkealle kippaava L50F TP-aisastolla, TPV-lisälaitekiinnikkeellä (valettu versio) ja renkailla Kukkuratilavuus m Materiaalin tiheys kg/m Staattinen kippauskuorma, suora (ISO 14397) kg Staattinen kippauskuorma, täysi 40 kääntö (ISO 14397) kg Hydraulinen nostokapasiteetti, maks. kn Kaivuvoima kn A Kokonaispituus mm L Nostokorkeus, maks. mm V Kauhan leveys mm a 1 Kääntöympyrä mm T Kaivusyvyys mm H Kippauskorkeus, 45 mm M Ulottuma maks. korkeudella mm N Suurin ulottuma mm Työpaino kg Tiedot kauhatyypin mukaisesti Yleiskäyttö Kevyt materiaali 4-in-1 Korkealle kippaava L50F TP-aisastolla, TPZ-lisälaitekiinnikkeellä ja renkailla Kukkuratilavuus m Materiaalin tiheys kg/m Staattinen kippauskuorma, suora (ISO 14397) kg Staattinen kippauskuorma, täysi 40 kääntö (ISO 14397) kg Hydraulinen nostokapasiteetti, maks. kn Kaivuvoima kn A Kokonaispituus mm L Nostokorkeus, maks. mm V Kauhan leveys mm a 1 Kääntöympyrä mm T Kaivusyvyys mm H Kippauskorkeus, 45 mm M Ulottuma maks. korkeudella mm N Suurin ulottuma mm Työpaino kg Tiedot trukkihaarukalla TPV-lisälaitekiinnike TPZ-lisälaitekiinnike Painopiste 500 mm Kippauskuorma, täysi kääntö (ISO 14397) kg Hyötykuorma EN muk., 60/80 % kg 2880 / / 4000 Hyötykuorma 80 %, kuljetusasennossa, täysi 40 kääntö kg L50F TP-aisastolla, TPZlisälaitekiinnikkeellä ja renkailla B 5380 mm C 2650 mm D 435 mm F 2980 mm G 1000 mm J 3525 mm K 3780 mm O 54 P 45 R 44 S 76 U 255 mm X 1730 mm Y 2190 mm Z 3535 mm a mm a mm a 4 40 L50F TP-aisastolla, TPZ-lisälaitekiinnikkeellä ja renkailla B 5385 mm C 2650 mm D 435 mm F 2980 mm G 1000 mm J 3525 mm K 3780 mm O 55 P 45 R 45 S 75 U 255 mm X 1730 mm Y 2190 mm Z 3455 mm a mm a mm a

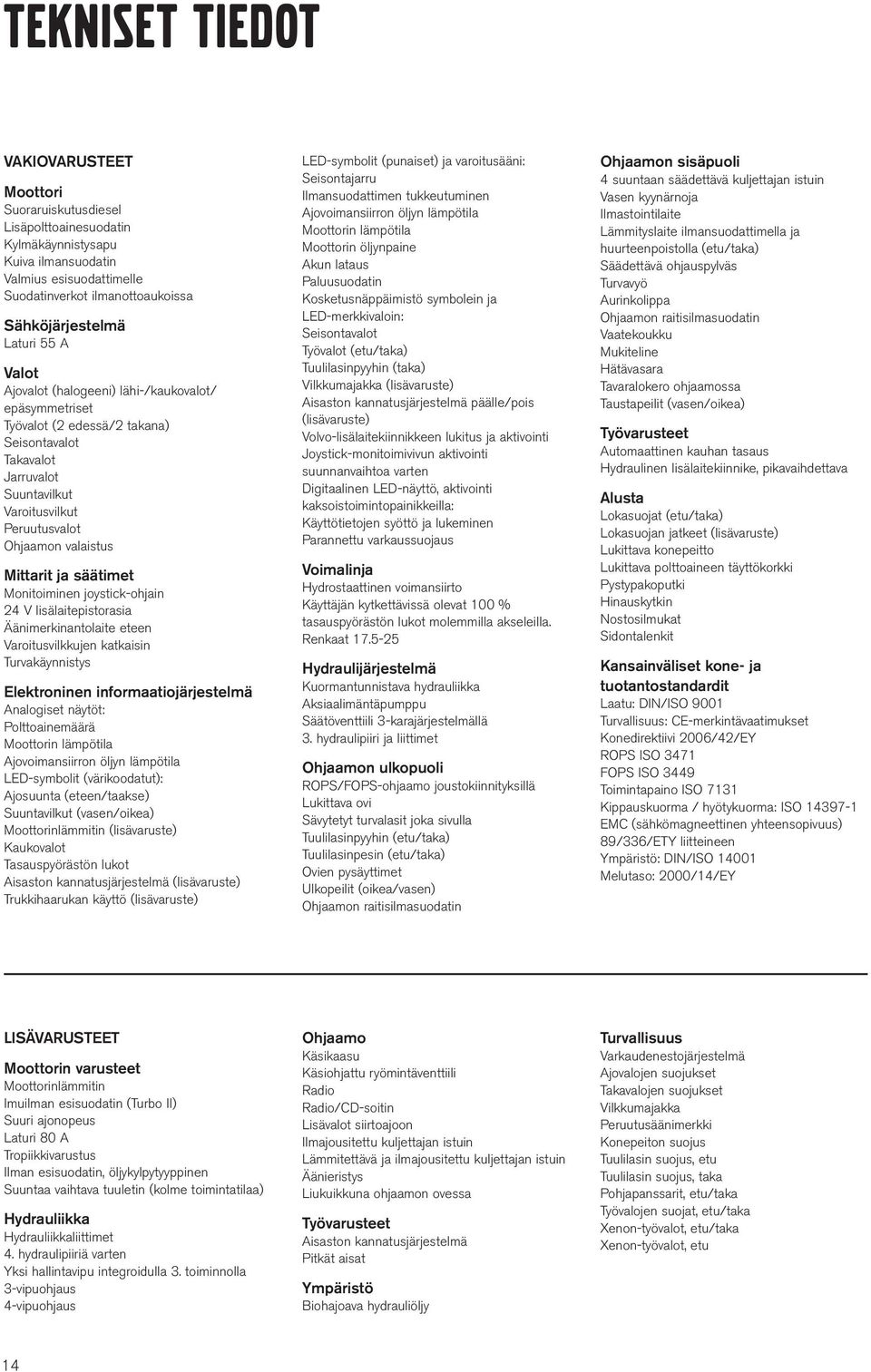

14 TEKNISET TIEDOT VAKIOVARUSTEET Moottori Suoraruiskutusdiesel Lisäpolttoainesuodatin Kylmäkäynnistysapu Kuiva ilmansuodatin Valmius esisuodattimelle Suodatinverkot ilmanottoaukoissa Sähköjärjestelmä Laturi 55 A Valot Ajovalot (halogeeni) lähi-/kaukovalot/ epäsymmetriset Työvalot (2 edessä/2 takana) Seisontavalot Takavalot Jarruvalot Suuntavilkut Varoitusvilkut Peruutusvalot Ohjaamon valaistus Mittarit ja säätimet Monitoiminen joystick-ohjain 24 V lisälaitepistorasia Äänimerkinantolaite eteen Varoitusvilkkujen katkaisin Turvakäynnistys Elektroninen informaatiojärjestelmä Analogiset näytöt: Polttoainemäärä Moottorin lämpötila Ajovoimansiirron öljyn lämpötila LED-symbolit (värikoodatut): Ajosuunta (eteen/taakse) Suuntavilkut (vasen/oikea) Moottorinlämmitin (lisävaruste) Kaukovalot Tasauspyörästön lukot Aisaston kannatusjärjestelmä (lisävaruste) Trukkihaarukan käyttö (lisävaruste) LED-symbolit (punaiset) ja varoitusääni: Seisontajarru Ilmansuodattimen tukkeutuminen Ajovoimansiirron öljyn lämpötila Moottorin lämpötila Moottorin öljynpaine Akun lataus Paluusuodatin Kosketusnäppäimistö symbolein ja LED-merkkivaloin: Seisontavalot Työvalot (etu/taka) Tuulilasinpyyhin (taka) Vilkkumajakka (lisävaruste) Aisaston kannatusjärjestelmä päälle/pois (lisävaruste) Volvo-lisälaitekiinnikkeen lukitus ja aktivointi Joystick-monitoimivivun aktivointi suunnanvaihtoa varten Digitaalinen LED-näyttö, aktivointi kaksoistoimintopainikkeilla: Käyttötietojen syöttö ja lukeminen Parannettu varkaussuojaus Voimalinja Hydrostaattinen voimansiirto Käyttäjän kytkettävissä olevat 100 % tasauspyörästön lukot molemmilla akseleilla. Renkaat Hydraulijärjestelmä Kuormantunnistava hydrauliikka Aksiaalimäntäpumppu Säätöventtiili 3-karajärjestelmällä 3. hydraulipiiri ja liittimet Ohjaamon ulkopuoli ROPS/FOPS-ohjaamo joustokiinnityksillä Lukittava ovi Sävytetyt turvalasit joka sivulla Tuulilasinpyyhin (etu/taka) Tuulilasinpesin (etu/taka) Ovien pysäyttimet Ulkopeilit (oikea/vasen) Ohjaamon raitisilmasuodatin Ohjaamon sisäpuoli 4 suuntaan säädettävä kuljettajan istuin Vasen kyynärnoja Ilmastointilaite Lämmityslaite ilmansuodattimella ja huurteenpoistolla (etu/taka) Säädettävä ohjauspylväs Turvavyö Aurinkolippa Ohjaamon raitisilmasuodatin Vaatekoukku Mukiteline Hätävasara Tavaralokero ohjaamossa Taustapeilit (vasen/oikea) Työvarusteet Automaattinen kauhan tasaus Hydraulinen lisälaitekiinnike, pikavaihdettava Alusta Lokasuojat (etu/taka) Lokasuojan jatkeet (lisävaruste) Lukittava konepeitto Lukittava polttoaineen täyttökorkki Pystypakoputki Hinauskytkin Nostosilmukat Sidontalenkit Kansainväliset kone- ja tuotantostandardit Laatu: DIN/ISO 9001 Turvallisuus: CE-merkintävaatimukset Konedirektiivi 2006/42/EY ROPS ISO 3471 FOPS ISO 3449 Toimintapaino ISO 7131 Kippauskuorma / hyötykuorma: ISO EMC (sähkömagneettinen yhteensopivuus) 89/336/ETY liitteineen Ympäristö: DIN/ISO Melutaso: 2000/14/EY LISÄVARUSTEET Moottorin varusteet Moottorinlämmitin Imuilman esisuodatin (Turbo II) Suuri ajonopeus Laturi 80 A Tropiikkivarustus Ilman esisuodatin, öljykylpytyyppinen Suuntaa vaihtava tuuletin (kolme toimintatilaa) Hydrauliikka Hydrauliikkaliittimet 4. hydraulipiiriä varten Yksi hallintavipu integroidulla 3. toiminnolla 3-vipuohjaus 4-vipuohjaus Ohjaamo Käsikaasu Käsiohjattu ryömintäventtiili Radio Radio/CD-soitin Lisävalot siirtoajoon Ilmajousitettu kuljettajan istuin Lämmitettävä ja ilmajousitettu kuljettajan istuin Äänieristys Liukuikkuna ohjaamon ovessa Työvarusteet Aisaston kannatusjärjestelmä Pitkät aisat Ympäristö Biohajoava hydrauliöljy Turvallisuus Varkaudenestojärjestelmä Ajovalojen suojukset Takavalojen suojukset Vilkkumajakka Peruutusäänimerkki Konepeiton suojus Tuulilasin suojus, etu Tuulilasin suojus, taka Pohjapanssarit, etu/taka Työvalojen suojat, etu/taka Xenon-työvalot, etu/taka Xenon-työvalot, etu 14

15 15

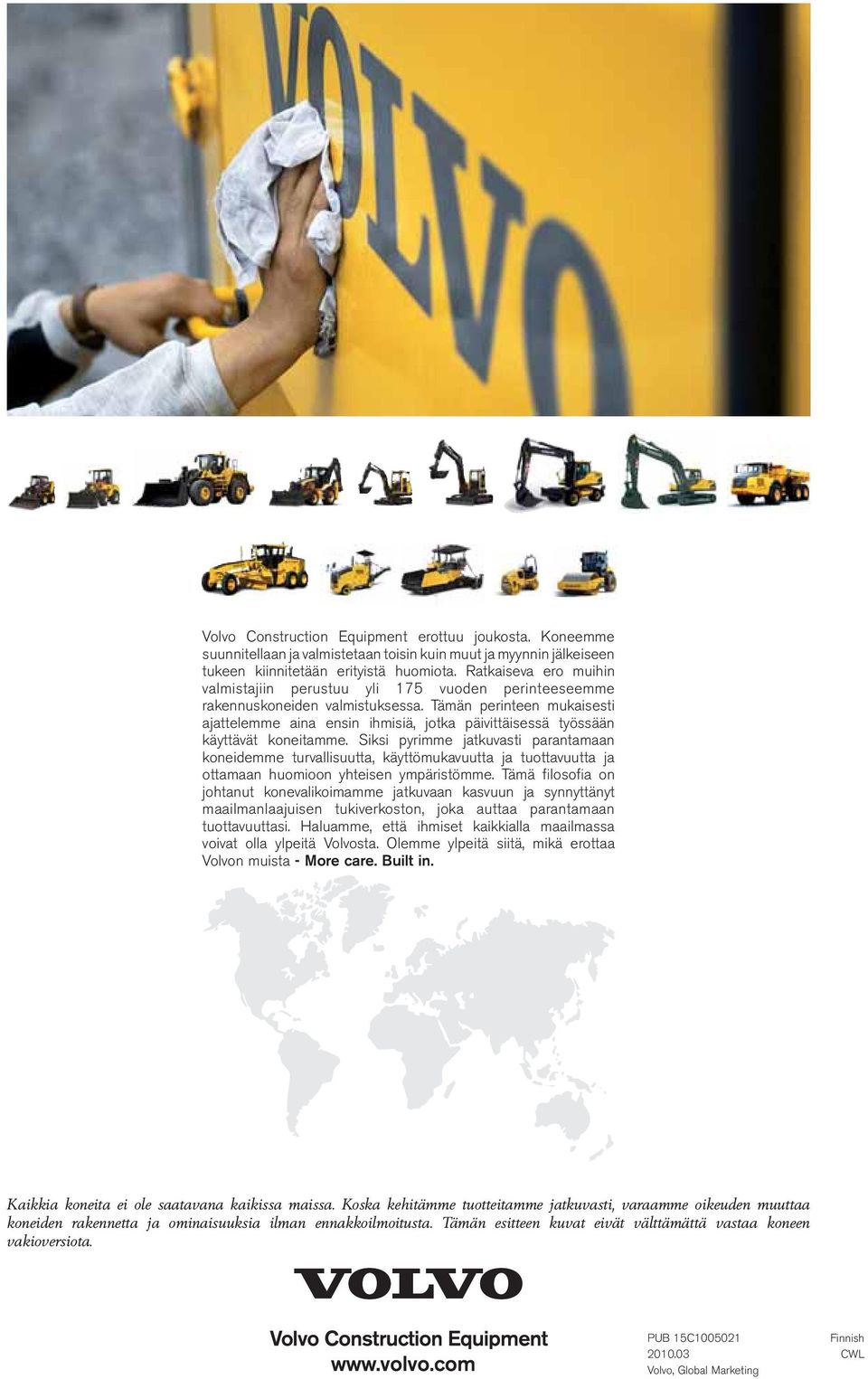

16 Volvo Construction Equipment erottuu joukosta. Koneemme suunnitellaan ja valmistetaan toisin kuin muut ja myynnin jälkeiseen tukeen kiinnitetään erityistä huomiota. Ratkaiseva ero muihin valmistajiin perustuu yli 175 vuoden perinteeseemme rakennuskoneiden valmistuksessa. Tämän perinteen mukaisesti ajattelemme aina ensin ihmisiä, jotka päivittäisessä työssään käyttävät koneitamme. Siksi pyrimme jatkuvasti parantamaan koneidemme turvallisuutta, käyttömukavuutta ja tuottavuutta ja ottamaan huomioon yhteisen ympäristömme. Tämä filosofia on johtanut konevalikoimamme jatkuvaan kasvuun ja synnyttänyt maailmanlaajuisen tukiverkoston, joka auttaa parantamaan tuottavuuttasi. Haluamme, että ihmiset kaikkialla maailmassa voivat olla ylpeitä Volvosta. Olemme ylpeitä siitä, mikä erottaa Volvon muista - More care. Built in. Kaikkia koneita ei ole saatavana kaikissa maissa. Koska kehitämme tuotteitamme jatkuvasti, varaamme oikeuden muuttaa koneiden rakennetta ja ominaisuuksia ilman ennakkoilmoitusta. Tämän esitteen kuvat eivät välttämättä vastaa koneen vakioversiota. PUB 15C Finnish CWL Volvo, Global Marketing
