1 Käyttöopas Lenovo E41 80

2 Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti seuraavat tiedot: Turvaohjeet, takuutiedot ja asennusopas Regulatory Notice Tärkeät turvaohjeet sivulla iv Liite D Huomioon otettavaa sivulla 55 Turvaohjeet, takuutiedot ja asennusopas ja Regulatory Notice on ladattu verkkosivustoon. Näet ne osoitteessa Ensimmäinen painos (Heinäkuu 2015) Copyright Lenovo LIMITED AND RESTRICTED RIGHTS NOTICE: If data or software is delivered pursuant a General Services Administration GSA contract, use, reproduction, or disclosure is subject to restrictions set forth in Contract No. GS-35F

3 Sisältö Lue tämä ensin Tärkeät turvaohjeet iv Välittömiä toimia edellyttävät tapahtumat tai tilat iv Turvaohjeet v Luku1.Tuotteen yleiskuvaus Laite edestä Laite vasemmalta Laite oikealta Laite alta Ominaisuudet ja tekniset tiedot Luku2.Tietokoneen käyttö Usein esitettyjä kysymyksiä Käyttöjärjestelmän asetusten määrittäminen Tietokoneen rekisteröinti Toimintonäppäinyhdistelmät Kosketuslevyn käyttö Muistikorttien lukulaitteen käyttö Muistikortin asettaminen paikalleen Muistikortin poisto Virranhallinta Akun tilatietojen tarkastelu Verkkolaitteen käyttö Akun lataus Virransäästö Akun käsittely Tietokoneen liittäminen verkkoihin Ethernet-yhteys Langaton verkkoyhteys Luku3.Windows 10:n perusteet Aloitusvalikon palauttaminen Toimintokeskus Windowsin ohjeet Luku4.Sinä ja tietokoneesi Helppokäyttötoiminnot ja käyttömukavuus Ergonomiaan liittyviä tietoja Luku5.Suojaus Lukkolaitteen kiinnitys Salasanojen käyttö Luku 6. Lenovo OneKey Recovery -järjestelmä Järjestelmäosion varmuuskopiointi iii Järjestelmäosion palautus, kun Windowsin käynnistys onnistuu Järjestelmäosion palautus, kun Windowsin käynnistys ei onnistu Luku7.Laitteiden vaihto Staattiselta sähköltä suojautuminen Akun vaihto Muistimoduulin vaihtaminen Kiintolevyaseman vaihto Näppäimistön vaihto Optisen aseman vaihto Luku 8. Häiriöiden ennaltaehkäisy.. 35 Yleisiä vihjeitä häiriöiden ennaltaehkäisyyn Tietokoneen hoito Luku 9. Tietokoneeseen liittyvien ongelmien vianmääritys Vianmääritys Akun ja virransyötön häiriöt Tietokoneen näytön häiriöt Asemien ja muiden tallennuslaitteiden häiriöt OneKey Recovery -ohjelman häiriöt Salasanoihin liittyvät häiriöt Äänen häiriö Muut häiriöt LiiteA.Tietoja määräyksistä Langattomissa yhteyksissä käytettäviä laitteita koskevia lisätietoja ENERGY STAR -merkin käyttöön oikeutetut tietokoneen mallit Tietoja määräyksistä (Brasilia) Vientiluokitusta koskeva huomautus Tietoja sähkömagneettisesta säteilystä Ilmoitus FCC (Federal Communications Commission) -säännösten mukaisuudesta.. 45 LiiteB.Sähkö- ja elektroniikkalaiteromua sekä kierrätystä koskevat ilmoitukset Kiinan sähkö- ja elektroniikkalaiteromua (WEEE) koskeva ilmoitus Tärkeitä tietoja sähkö- ja elektroniikkalaiteromun kierrättämisestä Kierrätykseen liittyviä tietoja Brasiliassa Copyright Lenovo 2015 i

4 Akkujen kierrätykseen liittyviä tietoja Yhdysvalloissa ja Kanadassa Akkujen kierrätykseen liittyviä tietoja Taiwanissa. 50 Akkujen kierrätykseen liittyviä tietoja Euroopan unionissa Liite C. Vaarallisten aineiden rajoittamista koskeva direktiivi (RoHS) Intian RoHS Kiinan RoHS Turkin RoHS Ukrainan RoHS Euroopan unionin RoHS LiiteD.Huomioon otettavaa Tavaramerkit Hakemisto ii Käyttöopas

5 Lue tämä ensin Tässä annettuja tärkeitä ohjeita noudattamalla voit käyttää tietokonettasi mahdollisimman tehokkaasti ja turvallisesti. Ohjeiden noudattamatta jättäminen saattaa aiheuttaa vaivoja tai loukkaantumisia tai tietokoneesi saattaa vioittua. Suojaudu tietokoneen tuottamalta lämmöltä. Kun tietokoneeseen kytketään virta tai kun akkua ladataan, tietokoneen pohja, kämmentuki ja jotkin muut osat saattavat kuumentua. Lämpötila vaihtelee järjestelmän toimintatason ja akun varaustason mukaan. Pitkäaikainen altistuminen lämmölle saattaa aiheuttaa epämukavuutta tai lievän palovamman. Älä pidä kannettavaa tietokonetta sylissäsi pitkään tai anna sen kuuman osan koskettaa käsiäsi tai muita kehosi osia pitkään. Pidä kirjoittaessasi säännöllisesti taukoja nostamalla kätesi irti kämmentuesta. Suojaudu verkkolaitteen tuottamalta lämmöltä. Kun verkkolaite on kytketty sähköpistorasiaan ja tietokoneeseen, se tuottaa lämpöä. Pitkäaikainen kosketus saattaa aiheuttaa palovamman jopa vaatteiden läpi. Älä koske millään ruumiinosallasi verkkolaitteeseen silloin, kun se on toiminnassa. Älä koskaan käytä verkkolaitetta kehosi lämmittämiseen. Suojaa tietokoneesi kastumiselta. Älä sijoita nesteitä tietokoneen lähelle, jotta tietokone ei kastu ja aiheuta sähköiskua. Suojaa johdot ja kaapelit vaurioilta. Liiallinen voimankäyttö voi vahingoittaa kaapeleita tai rikkoa ne. Sijoita verkkolaitteen, hiiren, näppäimistön, tulostimen ja muiden elektronisten laitteiden johdot tai tietoliikennekaapelit siten, että ne eivät joudu puristuksiin tietokoneen tai muiden laitteiden väliin, ettei niiden päälle astuta, ettei niihin voi kompastua tai ettei niihin kohdistu muuta riskiä, joka voi häiritä tietokoneen toimintaa. Copyright Lenovo 2015 iii

6 Suojaa tietokone ja tiedot tietokoneen siirron ajaksi. Ennen kuin siirrät tietokonetta, jossa on kiintolevyasema, tee jokin seuraavista toimista ja varmista, että virtakytkimen merkkivalo ei pala tai että se vilkkuu: Katkaise tietokoneesta virta. Aseta tietokone lepotilaan. Aseta tietokone horrostilaan. Muutoin tietokone saattaa vaurioitua ja tietoja voi kadota. Käsittele tietokonetta varovaisesti. Älä käsittele tietokonetta, näyttöä tai erillisiä laitteita kovakouraisesti (älä pudota, kolhi, naarmuta, väännä, tärisytä tai puserra niitä tai aseta niiden päälle painavia esineitä). Kuljeta tietokonetta varovaisesti. Käytä kuljetukseen laukkua, jonka pehmustus suojaa tietokonetta vaurioilta. Älä kuljeta tietokonetta täyteen pakatussa laukussa. Ennen kuin panet tietokoneen kuljetuslaukkuun, varmista, että tietokoneesta on katkaistu virta tai että se on lepotilassa tai horrostilassa. Älä aseta tietokonetta kuljetuslaukkuun, jos siinä on virta kytkettynä. Tärkeät turvaohjeet Näiden tietojen avulla voit käyttää hankkimaasi kannettavaa tietokonetta turvallisesti. Säilytä kaikki tietokoneen mukana toimitetut julkaisut ja oppaat ja noudata niissä olevia ohjeita. Tämän julkaisun sisältämät tiedot eivät muuta hankintasopimuksen tai Lenovon rajoitetun takuun ehtoja. Asiakkaiden turvallisuus on meille tärkeää. Tuotteet on suunniteltu turvallisiksi ja tehokkaiksi. Tietokoneet ovat kuitenkin sähkölaitteita, ja verkkojohdot, verkkolaitteet sekä muut laitteet saattavat aiheuttaa vaaratilanteita, joista voi aiheutua ruumiinvammoja tai omaisuusvahinkoja, etenkin jos laitteita käytetään väärin. Noudata tämän oppaan ohjeita huolellisesti näiden riskien pienentämiseksi. Noudattamalla tämän julkaisun sisältämiä ohjeita ja tuotteen mukana toimitettuja ohjeita estät vaaratilanteiden syntymisen ja huolehdit työskentely-ympäristösi turvallisuudesta. Välittömiä toimia edellyttävät tapahtumat tai tilat Tuotteet voivat vahingoittua väärinkäytön tai laiminlyöntien vuoksi. Jotkin vauriot ovat niin vakavia, ettei tuotteen käyttöä saa jatkaa, ennen kuin valtuutettu huoltoedustaja on tarkastanut tuotteen ja tarvittaessa korjannut sen. Kun laitteessa on virta kytkettynä, valvo sen toimintaa aivan samoin kuin muidenkin sähkölaitteiden toimintaa. Erittäin harvinaisissa tilanteissa tuotteesta saattaa lähteä outo haju, savua tai kipinöitä tai siitä saattaa kuulua poksahtelua, rätinää tai sihinää. Tämä saattaa merkitä myös sitä, että jokin laitteen sisäinen elektroninen osa on vioittunut, mutta tilanne on hallinnassa eikä aiheuta mitään iv Käyttöopas

7 vaaraa. Toisaalta tämä saattaa myös merkitä sitä, että kyseessä on vaaratilanne. Älä kuitenkaan ota mitään riskejä tai yritä selvittää tapahtuman syytä itse. Ota yhteys asiakastukeen ja pyydä lisätietoja. Huolto- ja tukipalvelujen puhelinnumeroiden luettelo on web-sivustossa Tarkista tietokone ja sen osat säännöllisin väliajoin vaurioiden tai kulumisen tai muiden vaaratekijöiden varalta. Jos epäilet jonkin osan toimintakuntoa, älä käytä tuotetta. Ota yhteys asiakastukikeskukseen tai tuotteen valmistajaan ja pyydä ohjeet tuotteen tarkistusta varten sekä korjauta tuote tarvittaessa. Jos sinulla on tuotteen turvallisuuteen liittyviä kysymyksiä tai havaitset jonkin seuraavassa kuvatuista tapahtumista, lopeta tuotteen käyttö ja irrota tuotteen verkkojohto pistorasiasta sekä muut kaapelit tietoliikenneverkoista, kunnes olet saanut lisäohjeita asiakastukikeskuksesta. Verkkojohdot, pistokkeet, verkkolaitteet, jatkojohdot, ylijännitesuojat tai virtalähteet ovat rikki, tai niissä on näkyviä vaurioita. Laite vaikuttaa ylikuumenevan: siitä lähtee savua tai kipinöitä, tai se syttyy tuleen. Akku on vaurioitunut (siinä on halkeamia, lommoja tai kolhuja), se vuotaa, tai sen pintaan on kertynyt vieraita aineita. Tuotteesta kuuluu rätinää, sihinää tai poksahtelua tai siitä lähtee voimakas haju. Tietokoneessa, verkkojohdossa tai verkkolaitteessa on jälkiä siitä, että sen päälle on roiskunut jotakin nestettä tai sen päälle on pudotettu jokin esine. Tietokone, verkkojohto tai verkkolaite on kastunut. Tuote on pudotettu tai se on vahingoittunut jollakin tavalla. Tuote ei toimi normaalisti käyttöohjeita noudatettaessa. Huomautus: Jos havaitset, että jonkin muun valmistajan kuin Lenovon valmistamalle tai valmistuttamalle tuotteelle (esimerkiksi jatkojohdolle) on tapahtunut jotakin edellä kuvatun kaltaista, lopeta kyseisen tuotteen käyttö, kunnes olet saanut lisäohjeita tuotteen valmistajalta tai kunnes olet saanut uuden korvaavan tuotteen. Turvaohjeet Noudata aina seuraavia turvaohjeita henkilö- ja omaisuusvahinkojen välttämiseksi. Huolto ja päivitykset Älä yritä huoltaa tuotetta itse, ellei asiakastukikeskuksen edustaja tai ohjeaineisto tähän kehota. Käytä vain valtuutettua huoltopalvelua, jolla on oikeus antaa huoltoa kyseiselle tuotteelle. Huomautus: Asiakas voi itse päivittää tai vaihtaa joitakin tietokoneen osia. Päivitysosia kutsutaan lisävarusteiksi. Vaihto-osia, jotka voi asentaa itse, nimitetään CRU-osiksi (Customer Replaceable Unit, asiakkaan vaihdettavissa oleva osa). Lenovon toimittamissa ohjeissa kerrotaan, voiko lisävarusteen tai osan vaihtaa itse. Kaikkia lisävarusteen tai vaihto-osan mukana toimitettuja ohjeita on ehdottomasti noudatettava. Tietokoneen sisällä saattaa olla osia, joissa on jännite, vaikka virran merkkivalo ei pala. Jos tuotteessa on verkkojohto, varmista aina, että virta on katkaistu ja että tuotteen verkkojohto on irrotettu virtalähteestä, ennen kuin irrotat tuotteen kansia. Jos sinulla on aiheeseen liittyviä kysymyksiä tai huolenaiheita, ota yhteys asiakastukikeskukseen. VAROITUS: Tärkeää: Ennen kuin vaihdat asiakkaan vaihdettavissa olevia osia, sammuta tietokone ja odota kolmesta viiteen minuuttia jotta tietokone ehtii jäähtyä, ennen kuin avaat tietokoneen kotelon. Copyright Lenovo 2015 v

8 Verkkojohdot ja verkkolaitteet VAARA Käytä vain tuotteen valmistajan toimittamia verkkojohtoja ja verkkolaitteita. Verkkojohtojen tulee olla turvallisiksi hyväksyttyjä. Saksassa tulee käyttää tyyppimerkinnällä H05VV-F, 3G, 0,75 mm 2 varustettua verkkojohtoa tai sitä laadukkaampaa verkkojohtoa. Muissa maissa tulee käyttää kyseisessä maassa hyväksyttyä verkkojohtoa. Älä kiedo verkkojohtoa verkkolaitteen tai muun esineen ympärille. Se saattaa aiheuttaa johdon lohkeilemisen, murtumisen tai kiertymisen. Tästä voi syntyä vaaratilanteita. Sijoita verkkojohdot aina niin, että niiden päälle ei astuta, niihin ei kompastuta ja etteivät ne jää puristuksiin. Suojaa verkkojohdot ja verkkolaitteet nesteiltä. Älä jätä verkkojohtoa tai -laitetta pesualtaiden tai ammeiden lähelle tai kylpyhuoneisiin tai lattioille, joita pestään vedellä ja pesuaineilla. Kastuminen saattaa aiheuttaa oikosulun, etenkin jos verkkojohto tai verkkolaite on kulunut väärinkäytön takia. Kastuminen voi myös vähitellen syövyttää verkkojohdon ja verkkolaitteen liittimiä, mikä voi ajan mittaan aiheutua ylikuumenemista. Varmista, että kaikkien verkkojohtojen pistoke on kytketty liitäntään turvallisesti ja tiiviisti. Älä käytä verkkolaitetta, jossa on merkkejä syöpymisestä tai kulumisesta pistokkeen liittimissä tai merkkejä ylikuumenemisesta (kuten sulaneita kohtia muoviosassa) pistokkeessa tai verkkolaitteen muissa osissa. Älä käytä verkkojohtoja, joiden jommankumman pään liittimissä on merkkejä kulumisesta tai ylikuumenemisesta tai jotka näyttävät jollakin tavalla vaurioituneilta. Kun verkkolaite on kytketty pistorasiaan, älä peitä verkkolaitetta vaatteilla tai muilla esineillä, jotta se ei ylikuumene. Jatkojohdot ja niihin liittyvät laitteet Varmista, että käytössä olevat jatkojohdot, ylijännitesuojat, UPS-laitteet ja jatkopistorasiat pystyvät käsittelemään tuotteen edellyttämiä jännitteitä. Älä koskaan ylikuormita näitä laitteita. Jos käytät jatkopistorasioita, kuormitus ei saa ylittää jatkopistorasian syöttötehoa. Jos sinulla on kuormitukseen, jännitevaatimuksiin tai syöttötehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta. Pistokkeet ja pistorasiat VAARA Jos pistorasia, johon aiot kytkeä tietokoneen tai siihen liittyvät laitteet, näyttää vahingoittuneelta tai kuluneelta, älä käytä pistorasiaa vaan anna valtuutetun sähköasentajan vaihtaa sen tilalle uusi rasia. Älä väännä pistoketta tai tee siihen muutoksia. Jos pistoke vahingoittuu, hanki valmistajalta uusi pistoke. Älä liitä tietokonetta samaan pistorasiaan paljon virtaa kuluttavan laitteen kanssa. Muutoin mahdolliset jännitevaihtelut voivat vioittaa tietokonetta, sen tietoja tai siihen liitettyjä laitteita. vi Käyttöopas

9 Joidenkin tuotteiden mukana toimitetaan kolmiliittiminen pistoke. Tämä pistoke sopii vain maadoitettuun pistorasiaan. Tämä on tarkoituksellinen suojaava ominaisuus. Älä yritä kiertää suojausta pakottamalla pistoketta johonkin muuhun kuin maadoitettuun pistorasiaan. Jos et pysty asettamaan pistoketta pistorasiaan, ota yhteys sähköasentajaan ja pyydä häneltä hyväksytty muuntosovitin pistokkeelle tai pyydä häntä vaihtamaan pistorasia maadoitettuun pistorasiaan. Älä koskaan ylikuormita pistorasioita. Järjestelmän kokonaiskuormitus saa olla enintään 80 prosenttia haaroituskytkennän nimellistehosta. Jos sinulla on kuormitukseen tai haaroituskytkennän nimellistehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta. Varmista, että käytettävä pistorasia on kaapeloitu oikein ja että se sijaitsee lähellä laitteita paikassa, jossa siihen pääsee helposti käsiksi. Älä vedä verkkojohtoja kokonaan suoriksi tavalla, joka rasittaa johtoja. Varmista, että pistorasian jännite ja virta vastaavat asennettavan laitteen vaatimuksia. Kytke laitteiden pistokkeet pistorasiaan ja irrota ne pistorasiasta varovasti. Virtalähteeseen liittyvät turvaohjeet VAARA Älä irrota virtalähteen suojakuorta tai muita osia, joissa on seuraava tarra. Osissa, joissa on tämä tarra, on vaarallinen jännite. Näissä osissa ei ole huollettaviksi tarkoitettuja komponentteja. Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon. Ulkoiset laitteet Huomio: Älä kytke tai irrota mitään ulkoisten laitteiden kaapeleita lukuun ottamatta USB (Universal Serial Bus)-kaapelia, kun tietokoneeseen on kytketty virta. Muutoin tietokone saattaa vaurioitua. Odota vähintään viisi sekuntia tietokoneen virran katkaisun jälkeen, ennen kuin irrotat ulkoisen laitteen. Akkuihin liittyvä yleinen turvaohje VAARA Kaikissa Lenovo-tietokoneissa on litteä nappiparisto, josta järjestelmän kello saa virtansa. Lisäksi monissa mobiilituotteissa, kuten kannettavissa tietokoneissa, on ladattava akku, josta tuote saa virtaa ollessaan irti sähköverkosta. Lenovon tuotteen mukana toimittamat akut ja paristot on testattu yhteensopivuuden varmistamiseksi, ja ne saa vaihtaa vain hyväksyttyihin osiin. Älä koskaan yritä avata tai huoltaa akkua tai paristoa. Älä litistä paristoa tai akkua, tee siihen reikiä tai sytytä sitä tai aiheuta oikosulkua metalliliittimiin. Estä paristoa tai akkua joutumasta kosketuksiin veden tai muiden nesteiden kanssa. Lataa akku vain tuotteen käyttöohjeissa suositetulla tavalla. Copyright Lenovo 2015 vii

10 Väärinkäyttö saattaa aiheuttaa akun tai pariston ylikuumenemisen, minkä vuoksi akusta tai paristosta saattaa purkautua kaasuja tai liekkejä. Jos akku tai paristo on vaurioitunut, jos huomaat sen vuotavan tai jos sen liittimiin kertyy vieraita aineita, lopeta akun tai pariston käyttö ja hanki valmistajalta uusi akku tai paristo. Akkujen suorituskyky voi heiketä, jos ne ovat pitkän aikaa käyttämättöminä. Joidenkin akkujen (erityisesti litium-ioniakkujen) oikosulkuriski saattaa kasvaa, jos akut ovat pitkään käyttämättöminä ja varaus purettuna. Tämä voi myös lyhentää akun käyttöikää ja vaarantaa turvallisuutta. Älä päästä litium-ioniakkujen varausta purkautumaan kokonaan äläkä koskaan säilytä niitä varaus täysin purkautuneena. Akkuihin liittyvä turvaohje VAARA Älä yritä purkaa akkua osiin tai muuttaa sitä. Muutoin akku voi räjähtää tai siitä voi vuotaa nestettä. Takuu ei koske muuta kuin Lenovon nimeämää akkua eikä osiin purettua tai muutettua akkua. Asennettu vääräntyyppinen akku voi räjähtää. Akku sisältää pieniä määriä vaarallisia aineita. Voit vähentää onnettomuusriskiä noudattamalla seuraavia ohjeita: Akun saa vaihtaa vain Lenovon suosittelemaan akkuun. Älä vie akkua tulen lähelle. Estä akkua joutumasta kosketuksiin veden kanssa. Älä pura akkua. Älä aiheuta akkuun oikosulkua. Pidä akku poissa lasten ulottuvilta. Älä pudota akkua. Älä jätä akkua jäteastiaan, joka tyhjennetään kaatopaikalle. Hävitä akku ongelmajätteistä säädettyjen lakien ja viranomaisten määräysten mukaisesti. Akku tulee säilyttää huoneenlämmössä ja akun varauksen tulee olla noin prosenttia akun kapasiteetista. On suositeltavaa ladata akku noin kerran vuodessa, jottei se tyhjene liikaa. Litiumparistoon liittyvä turvaohje VAARA Vääräntyyppinen paristo voi asennettuna räjähtää. Litiumpariston saa vaihtaa vain samanlaiseen tai vastaavaan valmistajan suosittelemaan litteään nappiparistoon. Paristo sisältää litiumia ja voi räjähtää, jos sitä ei käytetä, käsitellä tai hävitetä oikein. Noudata seuraavia ohjeita: Estä paristoa joutumasta kosketukseen veden kanssa Älä kuumenna yli 100 C:n lämpötilaan Älä yritä korjata paristoa tai purkaa sitä osiin. viii Käyttöopas

11 Hävitä paristo ongelmajätteistä säädettyjen lakien sekä viranomaisten määräysten mukaisesti. Seuraava ilmoitus koskee tietokoneen käyttäjiä Kaliforniassa Yhdysvalloissa. California Perchlorate Information: Products containing manganese dioxide lithium coin cell batteries may contain perchlorate. Perchlorate Material - special handling may apply, See Lämpö ja tietokoneen osien tuuletus VAARA Tietokoneet, verkkolaitteet ja monet lisävarusteet tuottavat lämpöä, kun niihin on kytketty virta ja kun akkuja ladataan. Kannettavat tietokoneet voivat tuottaa erityisen paljon lämpöä pienen kokonsa vuoksi. Noudata aina näitä turvaohjeita: Kun tietokoneeseen kytketään virta tai kun akkua ladataan, tietokoneen pohja, kämmentuki ja jotkin muut osat saattavat kuumentua. Älä pidä kannettavaa tietokonetta sylissäsi pitkään tai anna sen kuuman osan koskettaa käsiäsi tai muita kehosi osia pitkään. Kun käytät näppäimistöä, älä pidä kämmeniäsi pitkään kämmentuen varassa. Tietokone tuottaa normaalin käytön aikana jonkin verran lämpöä. Mitä suurempia järjestelmän kuormitus ja akun varaus ovat, sitä voimakkaammin tietokone kuumenee. Pitkäaikainen altistuminen lämmölle saattaa aiheuttaa epämukavuutta tai lievän palovamman. Pidä kirjoittaessasi säännöllisesti taukoja nostamalla kätesi irti kämmentuesta. Älä käytä näppäimistöä keskeytyksettä pitkään. Älä käytä tietokonetta tai lataa akkua tulenarkojen aineiden lähellä tai ympäristöissä, joissa on räjähdysvaara. Tuotteessa olevien tuuletusaukkojen, tuulettimien ja jäähdytyslevyjen tarkoitus on varmistaa tuotteen turvallisuus ja toimintavarmuus. Ilmavirran kulku tietokoneen sisäosiin tai tuulettimien ja jäähdytyslevyjen toiminta saattaa estyä, jos tuote asetetaan sängylle, sohvalle, matolle tai jollekin muulle joustavalle pinnalle. Älä tuki tai peitä tuuletusaukkoja tai estä tuulettimien tai jäähdytyslevyjen toimintaa. Kun verkkolaite on kytketty sähköpistorasiaan ja tietokoneeseen, se tuottaa lämpöä. Älä koske millään ruumiinosallasi verkkolaitteeseen silloin, kun se on toiminnassa. Älä koskaan käytä verkkolaitetta kehosi lämmittämiseen. Pitkäaikainen kosketus saattaa aiheuttaa palovamman jopa vaatteiden läpi. Noudata aina seuraavia perusohjeita oman turvallisuutesi vuoksi: Pidä tietokoneen kansi suljettuna aina, kun tietokoneen verkkojohto on kytkettynä pistorasiaan. Tarkista tietokoneen ulkopinta säännöllisesti pölyn kerääntymisen varalta. Poista peitelevyn tuuletusaukkoihin kerääntynyt pöly. Pölyisissä ja vilkasliikenteisissä paikoissa olevia tietokoneita pitää mahdollisesti puhdistaa useammin. Älä rajoita tai peitä tuuletusaukkoja. Älä käytä tietokonetta kalustukseen upotettuna, koska tämä saattaa lisätä ylikuumenemisen vaaraa. Tietokoneeseen ohjautuvan ilmavirran lämpötila saa olla enintään 35 C. Copyright Lenovo 2015 ix

12 Sähköturvaohjeet VAARA Sähkö-, puhelin- ja tietoliikennekaapeleissa voi esiintyä vaarallisia jännitteitä. Noudata seuraavia ohjeita sähköiskun välttämiseksi: Älä käytä tietokonetta ukonilman aikana. Älä liitä kaapeleita tietokoneeseen tai irrota niitä äläkä tee asennus- tai huoltotoimia tai kokoonpanon muutoksia ukonilman aikana. Kytke kaikki verkkojohdot oikein asennettuihin ja maadoitettuihin pistorasioihin. Kytke kaikki tähän tuotteeseen liitettävät laitteet säännösten mukaisiin pistorasioihin. Mikäli mahdollista, käytä vain toista kättä liitäntäkaapelien kytkentään tai irrotukseen. Älä kytke virtaa mihinkään laitteeseen, jos epäilet tai havaitset kosteus-, palo- tai rakennevaurioita. Jos asennusohjeissa ja kokoonpanon määritysohjeissa ei toisin sanota, irrota verkkojohdot, akku ja kaikki kaapelit, ennen kuin avaat laitteen kansia. Älä käytä tietokonetta, ennen kuin kaikkien sisäisten osien kuoret on kiinnitetty paikoilleen. Älä koskaan käytä tietokonetta, jonka sisäiset osat ja piirit ovat näkyvissä. VAARA Kytke ja irrota kaapelit seuraavissa ohjeissa kuvatulla tavalla, kun asennat, siirrät tai avaat tämän tuotteen tai siihen liitettyjen laitteiden kansia. Kytke näin: 1. Katkaise virta kaikista laitteista. 2. Kytke kaikki kaapelit laitteisiin. 3. Kytke liitäntäkaapelit liitäntöihin. 4. Kytke verkkojohdot pistorasioihin. 5. Kytke virta laitteisiin. Irrota näin: 1. Katkaise virta kaikista laitteista. 2. Irrota ensin verkkojohdot pistorasioista. 3. Irrota liitäntäkaapelit liitännöistä. 4. Irrota kaapelit kaikista laitteista. Verkkojohto on irrotettava pistorasiasta tai liitännästä ennen tietokoneen kaikkien muiden sähköjohtojen ja -kaapeleiden kytkemistä. Verkkojohdon saa kytkeä pistorasiaan tai liitäntään vasta, kun kaikki muut sähköjohdot ja -kaapelit on kytketty tietokoneeseen. Laserturvaohjeet VAROITUS: Kun asennat lasertuotteita (kuten CD-levyjä, DVD-asemia, kuituoptiikkalaitteita tai lähettimiä), huomaa seuraavat seikat: Älä avaa koteloa. Lasertuotteen kotelon avaaminen saattaa altistaa vaaralliselle lasersäteilylle. Laitteen sisällä ei ole huollettavia osia. Muiden kuin tässä julkaisussa mainittujen säätöjen tai toimien teko voi altistaa vaaralliselle säteilylle. x Käyttöopas

13 VAARA Joissakin lasertuotteissa saattaa olla luokan 3A tai 3B laserdiodi. Ota huomioon seuraavat seikat: Avattu tuote altistaa lasersäteilylle. Älä katso suoraan säteeseen paljaalla silmällä tai optisella välineellä. Säteeseen katsominen voi vahingoittaa silmiäsi. Nestekidenäyttöä (LCD) koskeva turvaohje VAROITUS: Tuotteet, joissa on käytetty elohopeaa sisältäviä loistelamppuja (esimerkiksi muita kuin LED-valaisimia) Nestekidenäytön loistelamppu sisältää elohopeaa. Hävitä se paikallisten määräysten mukaisesti. Nestekidenäyttö on valmistettu lasista. Jos käsittelet tietokonetta varomattomasti tai pudotat sen, näyttö voi särkyä. Jos näyttö särkyy, varo, ettei sen sisältämää nestettä pääse iholle tai silmiin. Jos näin kuitenkin käy, huuhtele kosketuskohtaa heti juoksevassa vedessä vähintään 15 minuuttia. Jos huuhtelun jälkeen ilmenee oireita, käänny lääkärin puoleen. Kuulokkeiden käyttö VAROITUS: Kuulokkeiden liian suuri äänenpaine voi aiheuttaa kuulonaleneman. Äänenvoimakkuuden säätö enimmäistehoon suurentaa kuulokkeiden antojännitettä ja äänenpainetta. Suojaa kuuloasi säätämällä taajuuskorjain sopivalle tasolle. Kuulokkeiden pitkäaikainen yhtäjaksoinen käyttö suurella äänenvoimakkuudella voi olla vaarallista, jos kuulokkeet ja kuulokeliitäntä eivät ole standardin EN määritysten mukaisia. Tietokoneen kuulokeliitäntä täyttää standardin EN kohdan Sub clause 7 vaatimukset. Tämän määrityksen mukaan tietokoneen todellinen laajakaistainen RMS-antojännite on enintään 150 mv. Voit estää kuulonaleneman syntymisen varmistamalla, että kuulokkeet täyttävät standardin EN kohdassa Clause 7 limits esitetyn vaatimuksen, jonka mukaan laajakaistaisten kuulokkeiden ominaisjännite on 75 mv. Standardin EN määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri. Jos Lenovo-tietokoneen mukana on toimitettu kuulokkeet (tietokone ja kuulokkeet on toimitettu yhtenä pakettina), kyseinen tietokoneen ja kuulokkeiden yhdistelmä on standardin EN määritysten mukainen. Jos käytät muita kuulokkeita, varmista, että ne ovat standardin EN kohdan Clause 6.5, Limitation Values määritysten mukaiset. Standardin EN määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri. Muita turvaohjeita VAARA Muovipusseista voi aiheutua tukehtumisvaara. Pidä muovipussit poissa pienten lasten ulottuvilta. Copyright Lenovo 2015 xi

14 xii Käyttöopas

15 Luku 1. Tuotteen yleiskuvaus Tässä luvussa esitellään tietokoneen peruslaitteet. Laite edestä sivulla 1 Laite vasemmalta sivulla 2 Laite oikealta sivulla 4 Laite alta sivulla 5 Ominaisuudet ja tekniset tiedot sivulla 6 Laite edestä Huomautus: Tietokoneesi saattaa poiketa hieman seuraavasta kuvasta. Kuva 1. Laite edestä 1 Kamera (joissakin malleissa) 7 Kosketuslevy 2 Kameran merkkivalo (joissakin malleissa) 8 Muistikorttipaikka 3 Mikrofoniaukko (joissakin malleissa) 9 Virran merkkivalo 4 Virtapainike 10 Akun tilan merkkivalo 5 Vasen napsautuspainike 11 Laitteen toiminnan tilan merkkivalo 6 Oikea napsautuspainike 12 Sormenjälkitunnistin (joissakin malleissa) 1 Kamera Kameran avulla voit ottaa valokuvia tai järjestää videoneuvottelun. Copyright Lenovo

16 2 Kameran merkkivalo Ilmaisee, onko kamera käytössä. 3 Mikrofoniaukko Tallentaa ääntä. 4 Virtapainike Käynnistä tietokone painamalla tätä painiketta. Ohjeet tietokoneen sammuttamiseen ovat kohdassa Virransäästö sivulla Vasen napsautuspainike 6 Oikea napsautuspainike 7 Kosketuslevy Voit siirtää osoitinta liikuttamalla sormeasi kosketuslevyn pinnalla. Oikea napsautuspainike ja vasen napsautuspainike toimivat hiiren oikean painikkeen ja vasemman painikkeen tavoin. Tietokoneen kosketuslevy tukee monikosketusta, ja voit lähentää, loitontaa tai vierittää näyttöä samalla, kun selaat Internetiä tai luet tai muokkaat asiakirjaa. 8 Muistikorttipaikka Lisätietoja on seuraavassa kohdassa Muistikorttien lukulaitteen käyttö sivulla 12 (ei mukana). 9 Virran merkkivalo Palaa: Ilmaisee, että tietokoneen virta on kytkettynä. Ei pala: Ilmaisee, että tietokoneen virta on katkaistu tai että tietokone on horrostilassa. Vilkkuu: Ilmaisee, että tietokone on lepotilassa. 10 Akun tilan merkkivalo Vihreä: Akun varaustaso on prosenttia tai akun purkautumistaso on prosenttia. Hitaasti vilkkuva vihreä: Akun varaustaso on prosenttia, ja lataus jatkuu. Hitaasti vilkkuva kellanruskea: Akun varaustaso on 5 20 prosenttia, ja lataus jatkuu. Tasainen kellanruskea: Akun varaustaso on 5 20 prosenttia. Nopeasti vilkkuva kellanruskea: Akun varaustaso tai purkautumistaso on enintään 5 prosenttia. Ei pala: Akku on irrotettu tai tietokoneen virta on katkaistu. 11 Laitteen toiminnan tilan merkkivalo Kun tämä merkkivalo palaa, kiintolevy tai optinen asema lukee tai kirjoittaa tietoja. Huomio: Kun tämä merkkivalo vilkkuu, älä siirrä tietokonetta lepotilaan tai katkaise tietokoneen virtaa. Kun tämä merkkivalo palaa, älä siirrä tietokonetta. Äkillinen isku voi aiheuttaa aseman toimintavirheitä. 12 Sormenjälkitunnistin Rekisteröi sormenjälkesi ja käytä sormenjälkitunnistinta Windowsiin kirjautumisessa. Laite vasemmalta Huomautus: Tietokoneesi saattaa poiketa hieman seuraavasta kuvasta. 2 Käyttöopas

17 Kuva 2. Laite vasemmalta 1 Verkkovirran liitäntä 5 Ethernet-liitäntä 2 DC-IN-merkkivalo 6 HDMI-lähtöliitäntä 3 Tuuletusaukot 7 USB 3.0 -liitäntä 4 VGA-liitäntä 8 USB 3.0 -liitäntä 1 Verkkovirran liitäntä Liitä toimitettu verkkolaite tähän, jotta tietokone saa virtaa ja sen akku latautuu. 2 DC-IN-merkkivalo Ilmaisee, onko tietokone kytketty toimivaan pistorasiaan. 3 Tuuletusaukot Poistavat lämpimän ilman tietokoneesta. Huomio: Älä peitä tuuletusaukkoja, jottei tietokone ylikuumene tai vaurioidu. 4 VGA-liitäntä Liitännän avulla tietokoneeseen voi liittää erillisen näytön tai projektorin. 5 Ethernet-liitäntä Liitä tietokoneesi lähiverkkoon (LAN) kytkemällä Ethernet-kaapeli tähän liitäntään. Luku 1. Tuotteen yleiskuvaus 3

18 VAARA Sähköiskun riskin välttämiseksi älä kytke puhelinkaapelia Ethernet-liitäntään. Voit liittää tähän liitäntään vain Ethernet-kaapelin. Lisätietoja on seuraavassa kohdassa: Ethernet-yhteys sivulla HDMI-lähtöliitäntä HDMI-liitäntään voi liittää HDTV-yhteensopivia digitaalisia äänilaitteita tai videonäytön, kuten teräväpiirtotelevision (HDTV). 7 8 USB 3.0 -liitäntä Tähän liitäntään voi liittää USB 1.1-, USB 2.0 tai USB 3.0-laitteita, kuten USB-kirjoittimen tai digitaalikameran. Huomio: Kun liität USB-kaapelin tähän liitäntään, varmista, että kaapelin USB-merkki on ylöspäin. Muutoin liitäntä saattaa vaurioitua. 8 USB 2.0 -liitäntä Tähän liitäntään voi liittää USB 1.1- tai USB 2.0 -laitteen, kuten USB-kirjoittimen tai digitaalikameran. Laite oikealta Huomautus: Tietokoneesi saattaa poiketa hieman seuraavasta kuvasta. Kuva 3. Laite oikealta 4 Käyttöopas

19 1 Turvalukon aukko 4 Always On USB -liitäntä 2 Optinen asema 5 USB 2.0 -liitäntä 3 Novo-painike 6 Yhdistelmä-ääniliitäntä 1 Turvalukon aukko Voit suojata tietokoneen varkaudelta hankkimalla tähän turvalukon aukkoon sopivan vaijerilukon, jonka voit kiinnittää johonkin kiinteään esineeseen. 2 Optinen asema Optinen aseman avulla voit lukea tai kirjoittaa optisia levyjä. 3 Novo-painike Kun tietokoneesta on katkaistu virta, aloita Lenovo OneKey Recovery -järjestelmä tai BIOS Setup Utility tai siirry käynnistysvalikkoon painamalla tätä painiketta. Lisätietoja on seuraavassa kohdassa Luku 6 Lenovo OneKey Recovery -järjestelmä sivulla Always On USB -liitäntä Liitännän avulla voidaan ladata älypuhelimia, kun tietokoneesta on katkaistu virta tai kun tietokone on lepo- tai horrostilassa. Huomautus: Lataus päättyy, kun tietokone irrotetaan verkkovirrasta ja akun kapasiteetti putoaa alle 20 prosentin. Tämän liitännän latausasetukset voi määrittää Lenovo Settings -ohjelmassa. Lisätietoja on ohjelman ohjetoiminnossa. 5 USB-liitännät Tähän liitäntään voi liittää USB 1.1- tai USB 2.0 -laitteen, kuten USB-kirjoittimen tai digitaalikameran. Huomio: Kun liität USB-kaapelin tähän liitäntään, varmista, että kaapelin USB-merkki on ylöspäin. Muutoin liitäntä saattaa vaurioitua. 6 Yhdistelmä-ääniliitäntä Voit kuunnella tietokoneesta tulevaa ääntä kytkemällä yhdistelmä-äänivastakkeeseen kuulokkeet, joissa on 3,5 mm:n 4-napainen pistoke. Laite alta Huomautus: Tietokoneesi saattaa poiketa hieman seuraavasta kuvasta. Luku 1. Tuotteen yleiskuvaus 5

20 Kuva 4. Laite alta 1 Akun lukitussalpa 3 Akun salpa (jousikuormitettu) 2 Akku 4 Pohjakansi 1 Akun lukitussalpa Pitää akun paikallaan. 2 Akku Tietokone saa akun kautta virtaa. Akku voidaan ladata, jos tietokone on liitetty verkkovirtaan. 3 Akun salpa (jousikuormitettu) Pitää akun paikallaan. 4 Pohjakansi Pohjakansi suojaa kiintolevyä, muistimoduuleja ja mini-pci Express -korttia sekä muita kannen alla olevia osia. Ominaisuudet ja tekniset tiedot Tässä aiheessa esitellään tietokoneen laiteominaisuudet ja tekniset tiedot. Suoritin Voit tarkastella suorittimen tietoja seuraavasti: Windows 7: Napsauta Käynnistä-painiketta, napsauta kakkospainikkeella Tietokone ja valitse sitten Ominaisuudet. Windows 10: Napsauta Aloita-painiketta, napsauta hiiren kakkospainikkeella Resurssienhallinta-vaihtoehtoa ja valitse sitten Ominaisuudet. Muoto Mitat: n. 340 mm * 249,3 mm * 25,4 mm Paino: n. 2,1 kg Muisti Double data rate 3 low voltage (DDR3L) synchronous dynamic random access memory (SDRAM) -muisti 6 Käyttöopas

21 Tallennuslaite 2,5-tuumainen kiintolevyasema 2,5 tuuman SSD-yhdistelmäasema (joissakin malleissa) Näyttö Koko: 356 mm Tarkkuus: Nestekidenäyttö: x 768 pikseliä Erillinen näyttö: enintään x pikseliä Näppäimistö 6-rivinen Lenovo-näppäimistö Fn-näppäin Äänen siirräntäliitännät Yhdistelmä-ääniliitäntä x 1 VGA-liitäntä x 1 HDMI-liitäntä x 1 RJ 45 Ethernet -liitäntä x 1 USB 3.0 -liitäntä x 2 ja USB 2.0 -liitäntä x 2 Huomautus: Lisätietoa on kohdissa Laite vasemmalta sivulla 2 ja Laite oikealta sivulla 4. Optinen asema 9,0 mm:n optinen Rambo-asema Tietoliikenne Langaton lähiverkko ja Bluetooth-yhdistelmäkortti 10/100/1000 Mbit/s:n verkkokortti Verkkolaite Syöttöjännite: V / Hz Antojännite: 20 Vdc Virta: 45 W tai 65 W Akku Tyyppi: litiumioniakku Kennot: 4 kennoa Kapasiteetti: 32 Wh tai 41 Wh Luku 1. Tuotteen yleiskuvaus 7

22 8 Käyttöopas

23 Luku 2. Tietokoneen käyttö Tässä luvussa on tietoja tietokoneen joidenkin osien käyttämisestä. Usein esitettyjä kysymyksiä sivulla 9 Käyttöjärjestelmän asetusten määrittäminen sivulla 10 Tietokoneen rekisteröinti sivulla 10 Toimintonäppäinyhdistelmät sivulla 10 Kosketuslevyn käyttö sivulla 12 Virranhallinta sivulla 13 Tietokoneen liittäminen verkkoihin sivulla 16 Usein esitettyjä kysymyksiä Seuraavassa on joitakin tietokoneen käyttöön liittyviä optimointivihjeitä. Voinko saada käyttöoppaan jollakin toisella kielellä? Voit ladata muunkielisen käyttöoppaan siirtymällä osoitteeseen Noudata sitten näyttöön tulevia ohjeita. Miten voin käyttää tietokoneen akkua mahdollisimman tehokkaasti? Kun haluat säästää akkua tai keskeyttää työskentelyn sulkematta ohjelmia ja tallentamatta tiedostoja, tutustu kohtaan Virransäästö sivulla 14. Jos aiot sammuttaa tietokoneen pitkäksi ajaksi, voit estää akkuvirran ehtymisen pitämällä akun kapasiteetin noin 60 prosentissa ja irrottamalla akun. Lisätietoja on seuraavassa jaksossa: Virranhallinta sivulla 13. Mistä löydän ohjeet laitteen asentamiseen tai vaihtamiseen? Ohjeet tietokoneen laitteen asentamiseen tai vaihtamiseen ovat kohdassa Luku 7 Laitteiden vaihto sivulla 27. Missä elvytystietolevyt ovat? Tietokoneen mukana ei välttämättä toimiteta elvytystietolevyä. Sen sijaan tietokoneessa on käytettävissä vaihtoehtoisia elvytysratkaisuja. Lisätietoja on seuraavassa jaksossa: Luku 6 Lenovo OneKey Recovery -järjestelmä sivulla 25. Mistä voin noutaa uusimmat ajurit? Tietokoneesi uusimmat ajurit ovat saatavana Lenovon tukisivustosta. Jos haluat ladata tietokoneesi uusimmat ajurit, siirry osoitteeseen ja noudata näyttöön tulevia ohjeita. Mitä teen, jos varmuuskopiointi epäonnistuu? Jos varmuuskopiointi epäonnistuu, toimi seuraavasti: 1. Sulje kaikki muut sovellukset ja käynnistä varmuuskopiointi uudelleen. 2. Tarkista, onko kohdemedia vaurioitunut. Valitse toinen tiedostopolku ja yritä uudelleen. Copyright Lenovo

24 Käyttöjärjestelmän asetusten määrittäminen Tietokoneeseen on esiasennettu käyttöjärjestelmä. Kun käytät tietokonetta ensimmäisen kerran, sinua saatetaan pyytää suorittamaan seuraavat vaiheet määritysprosessin viimeistelemistä varten: Käyttöoikeussopimuksen hyväksyminen Internet-yhteyden asetusten määrittäminen Käyttöjärjestelmän rekisteröiminen Käyttäjätilin luominen Tietokoneen rekisteröinti Kun rekisteröit tietokoneen, antamasi tiedot tallennetaan tietokantaan, jonka avulla Lenovo voi ottaa sinuun yhteyden ongelmatilanteissa. Kun olet rekisteröinyt tietokoneesi, saat palvelua nopeammin, kun soitat Lenovon tukeen. Tämän lisäksi joissakin maissa rekisteröidyt käyttäjät saavat käyttöönsä lisäetuja ja -palveluja. Voit rekisteröidä Lenovo-tietokoneesi seuraavasti: Siirry osoitteeseen ja rekisteröi tietokone noudattamalla näyttöön tulevia ohjeita. Yhdistä tietokoneesi Internetiin ja rekisteröi tietokone esiasennetun rekisteröintiohjelman kautta: Esiasennettu Lenovo Product Registration -ohjelma käynnistyy automaattisesti, kun tietokonetta on käytetty jonkin aikaa. Rekisteröi tietokone noudattamalla kuvaruutuun tulevia ohjeita. Toimintonäppäinyhdistelmät Seuraavassa kuvassa näkyvät tietokoneen erikoisnäppäinten sijainnit. Kun haluat käyttää toimintonäppäinyhdistelmiä, paina Fn-näppäintä 1 ja paina sitten haluamaasi toimintonäppäintä 2. Huomautus: Tietokoneesi saattaa poiketa hieman seuraavasta kuvasta. Kuva5. Toimintonäppäinyhdistelmät 10 Käyttöopas

25 Seuraavassa esitellään toimintonäppäinyhdistelmät. Lepotila (Fn + F1) Tietokoneen siirto lepotilaan. LCD-taustavalo päällä/poissa (Fn + F2) LCD-taustavalon käyttöönotto tai käytöstä poisto. Aktiivinen näyttölaite (Fn + F3) Aktiivisen näyttölaitteen valinta. Tällä toimintonäppäinyhdistelmällä voi valita tietokoneen, liitetyn ulkoisen laitteen tai molempien LCD-näytön aktiiviseksi näyttölaitteeksi. Huomautus: Tämän saman toiminnon saa aikaan myös näppäinyhdistelmällä Windows + P. Kamera päällä/poissa (Fn + F4) Sisäisen kameran käyttöönotto tai käytöstä poisto. Lentokonetila päällä/poissa (Fn + F5) Langattoman yhteyden asetusten muutto (Windows 7). Lentokonetilan käyttöönotto tai käytöstä poisto. Kun lentokonetila on käytössä, tietokoneen langattoman viestinnän toimintoja ei voi käyttää (Windows 10). Äänenvoimakkuus päällä/poissa (Fn + F6) Äänenvoimakkuuden hiljennys tai käytöstä poisto. Mikrofoni päällä/poissa (Fn + F7) Sisäisen mikrofonin käyttöönotto tai käytöstä poisto. Kosketusnäytön hallinta (Fn + F8) Kosketuslevyn ja kosketuslevyn painikkeiden toiminnan käyttöönotto tai käytöstä poisto. Asetukset (Fn + F9) Ohjauspaneelin asetukset. (Windows 7) Asetusten muutto. (Windows 10) Haku (Fn + F10) Hakuruudun avaus. (Windows 7) Sovellusten haku. (Windows 10) Aktiiviset ohjelmat (Fn + F11) Avoimien sovellusten tarkastelu. Resurssienhallinta (Fn+F12) Tietokone-ikkunan avaus. (Windows 7) Resurssienhallinnan avaus. (Windows 10) Luku 2. Tietokoneen käyttö 11

26 Äänenvoimakkuustason säädin Fn + nuoli vasemmalle: äänenvoimakkuuden vähennys. Fn + nuoli oikealle: äänenvoimakkuuden lisäys. Näytön kirkkauden säädin Voit säätää näytön kirkkautta seuraavasti: Fn + nuoli ylös: näytön kirkkauden lisäys. Fn + nuoli alas: näytön kirkkauden vähennys. Kosketuslevyn käyttö Seuraavassa kuvassa näkyvät kosketuslevyn ohjaimet. Voit ottaa kosketusnäytön käyttöön tai poistaa sen käytöstä painamalla näppäinyhdistelmää Fn + F8. Huomautus: Tietokoneesi saattaa poiketa hieman seuraavasta kuvasta. Kuva6. Kosketuslevy 1 Oikea napsautuspainike: Toimii samoin kuin tavallisen hiiren oikea painike. 2 Vasen napsautuspainike: Toimii samoin kuin tavallisen hiiren vasen painike. 3 Kosketuslevy: Voit siirtää osoitinta näytössä liu'uttamalla sormea kosketuslevyllä siihen suuntaan, johon haluat osoittimen liikkuvan. Muistikorttien lukulaitteen käyttö Tietokone tukee seuraavia kortteja: Secure Digital (SD) kortti Secure Digital High Capacity (SDHC) kortti SD extended Capacity (SDXC) -kortti MultiMediaCard (MMC) 12 Käyttöopas

27 Huomautus: Tietokoneesi ei tue SD-korttien Content Protection for Recordable Media (CPRM) -ominaisuutta. Huomio: Kun siirrät tietoja Flash Media -korttiin, kuten SD-korttiin, tai siitä pois, älä siirrä tietokonetta lepotai horrostilaan, ennen kuin tietojen siirto on valmis. Muutoin tiedot voivat vahingoittua. Muistikortin asettaminen paikalleen Voit asettaa muistikortin paikalleen seuraavasti: 1. Varmista, että kortti on oikeassa asennossa. 2. Työnnä muistikorttia, kunnes se napsahtaa paikalleen. Muistikortin poisto Voit poistaa Flash Media -kortin seuraavasti: 1. Paina Flash Media -korttia, kunnes kuulet napsauksen. 2. Vedä muistikortti varovasti ulos muistikorttipaikasta. Huomautus: Jos et poista korttia tietokoneesta sen jälkeen, kun olet poistanut kortin Windows-käyttöjärjestelmästä, korttia ei voi enää käyttää. Jotta voit käyttää korttia, sinun on poistettava se ja asetettava se sitten uudelleen paikalleen. Virranhallinta Tietokonetta voidaan käyttää verkkovirralla, jos verkkovirtaa on saatavilla. Tietokonetta voidaan käyttää akkuvirralla, jos verkkovirtaa ei ole saatavilla. Akun tilatietojen tarkastelu Windowsin ilmoitusalueella näkyvä akkukuvake näyttää akun jäljellä olevan varauksen prosentteina. Tietokoneen eri osien virrankulutus vaihtelee. Suuritehoisten osien runsas käyttö kuluttaa akkuvirtaa nopeasti. Koska jokainen käyttäjä käyttää tietokonetta eri tavalla ja asettaa tietokoneelle erilaisia vaatimuksia, on vaikeaa esittää arvioita siitä, kuinka pitkäksi aikaa akun varaus riittää. Akun varaukseen vaikuttaa kaksi päätekijää: Akun varausaste, kun tietokoneen käyttö aloitetaan. Tietokoneen käyttötavat, kuten Kuinka usein kiintolevy otetaan käyttöön. Kuinka kirkkaaksi näyttö säädetään. Verkkolaitteen käyttö Verkkovirtaa käytettäessä akku latautuu automaattisesti. Tietokoneen mukana toimitetussa verkkolaitteessa on kaksi perusosaa: Muuntaja, joka muuntaa vaihtovirran tietokoneelle sopivaksi. Verkkojohto, joka kytketään pistorasiaan ja verkkolaitteen muuntajaan. Huomio: Väärän verkkojohdon käyttö saattaa vahingoittaa tietokonetta. Verkkolaitteen liittäminen Liitä verkkolaite seuraavasti: 1. Kytke verkkojohto pistorasiaan. Luku 2. Tietokoneen käyttö 13

28 2. Kytke verkkojohto verkkolaitteen muuntajaan. 3. Liitä verkkolaite tietokoneessa olevaan verkkolaitteen liitäntään. Verkkolaitteen käyttövihjeitä Noudata seuraavia ohjeita verkkolaitetta käyttäessäsi: Kun verkkolaite ei ole käytössä, irrota se pistorasiasta. Älä sido verkkojohtoa tiukasti muuntajan ympärille, kun johto on kiinni verkkolaitteen muuntajassa. Ennen kuin aloitat akun latauksen, varmista, että akun lämpötila on vähintään 10 C. Akun voi ladata, kun se on asennettu tietokoneeseen, johon on kytketty verkkolaite. Lataa akku seuraavissa tilanteissa: Akku on uusi Näytön alalaidassa oleva akun varausmittari näyttää akun varauksen olevan vähissä. Akku ei ole ollut käytössä pitkään aikaan Akun lataus Akku kannattaa ladata tai vaihtaa ladattuun akkuun seuraavissa tilanteissa: Jäljellä olevan akkuvirran prosenttiosuus on pieni. Akun äänimerkki ilmoittaa, että varausta on vähän jäljellä. Virransäästö Valittavana olevia virransäästötiloja on useita. Tietokoneen siirto lepotilaan Jos et aio käyttää tietokonetta hetkeen, voit siirtää sen lepotilaan. Lepotila ei vain säästä virtaa, vaan myös tietokoneen palauttaminen normaaliin toimintaan tapahtuu nopeasti, koska normaalit käynnistysprosessit ohitetaan. Voit siirtää tietokoneen lepotilaan jollakin seuraavista tavoista: Windows 7: 1. Napsauta Käynnistä-painiketta. 2. Napsauta Sammuta-painikkeen vieressä olevaa kolmikulmiota ja valitse vaihtoehto Lepotila. Windows 10: 1. Napsauta Käynnistä-painiketta. 2. Valitse Virta-valikkovaihtoehdoista Lepotila. Paina näppäinyhdistelmää Fn + F1. Huomio: Odota, kunnes virran merkkivalo alkaa vilkkua (sen merkiksi, että tietokone on lepotilassa), ennen kuin siirrät tietokonetta. Jos siirrät tietokonetta kiintolevyn pyöriessä, kiintolevyasema voi vahingoittua ja tietoja kadota. Voit herättää tietokoneen jollakin seuraavista tavoista: Paina virtapainiketta. Paina jotakin näppäimistön näppäintä. 14 Käyttöopas

29 Tietokoneen sammuttaminen Jos et aio käyttää tietokonetta vaikkapa vuorokauteen tai kahteen, voit sammuttaa sen. Windows 7: Valitse Käynnistä Sammuta. Windows 10: 1. Napsauta Käynnistä-painiketta. 2. Valitse Virta-valikkovaihtoehdoista Sammuta. Tietokoneen asetus horrostilaan Tietokoneen sammutuksen sijasta tietokoneen voi vaihtoehtoisesti asettaa horrostilaan. Windows 7: 1. Napsauta Käynnistä-painiketta. 2. Napsauta Sammuta-painikkeen vieressä olevaa kolmikulmiota ja valitse vaihtoehto Horrostila. Windows 10: 1. Siirry Ohjauspaneeliin napsauttamalla hiiren kakkospainikkeella aloitusnäyttöä ja valitse sitten Laitteisto ja äänet Muuta virtapainikkeiden toimintaa. 2. Valitse Muuta asetuksia, jotka eivät ole käytettävissä nyt ja valitse sitten Horrostila-valintaruutu Sammutusasetukset-kohdassa. 3. Valitse Tallenna muutokset. 4. Napsauta Käynnistä-painiketta. 5. Valitse Horrostila-vaihtoehto Virta-valikosta. Huomautus: Kaikki muistissa olevat käyttäjä- ja ohjelmatiedot kopioidaan kiintolevyasemaan, jotta voit jatkaa työskentelyä, kun tietokone palautuu horrostilasta. Voit palauttaa tietokoneen horrostilasta painamalla virtapainiketta. Akun käsittely Akku on kulutustavara. Jos akun varaus alkaa purkautua liian nopeasti, vaihda tietokoneeseen uusi Lenovon suosittelema akku. Saat lisätietoja akun vaihtamisesta ottamalla yhteyden asiakastukeen. VAARA Älä pudota akkua, litistä sitä tai tee siihen reikiä äläkä käytä voimaa sen käsittelyssä. Väärinkäyttö saattaa aiheuttaa akun tai pariston ylikuumenemisen, minkä vuoksi akusta tai paristosta saattaa purkautua kaasuja tai liekkejä. Jos akku tai paristo on vaurioitunut, jos huomaat sen vuotavan tai jos sen liittimiin kertyy vieraita aineita, lopeta akun tai pariston käyttö ja hanki valmistajalta uusi akku tai paristo. VAARA Lataa akku vain tuotteen käyttöohjeissa suositetulla tavalla. Luku 2. Tietokoneen käyttö 15

30 VAARA Älä jätä akkua jäteastiaan, joka tyhjennetään kaatopaikalle. Hävitä akku ongelmajätteistä säädettyjen lakien ja viranomaisten määräysten sekä yrityksesi turvallisuusstandardien mukaisesti. VAARA Varmistusparisto voi räjähtää, jos se asennetaan väärin. Varmistusparisto sisältää litiumia ja voi räjähtää, jos paristoa ei käytetä tai hävitetä oikein. Varmistuspariston saa vaihtaa vain samantyyppiseen paristoon. Voit vähentää onnettomuusriskiä seuraavasti: (1) Estä paristoa joutumasta kosketukseen veden kanssa. (2) Älä kuumenna paristoa yli 100 C:n lämpötilaan. (3) Älä yritä korjata paristoa tai purkaa sitä osiin. Hävitä paristo ongelmajätteistä säädettyjen lakien sekä viranomaisten määräysten ja yrityksesi turvallisuusstandardien mukaisesti. Tietokoneen liittäminen verkkoihin Tietokoneessa on ainakin yksi verkkokortti verkkoyhteyksien muodostamista varten. Ethernet-yhteys Tietokoneessa on yksi Ethernet-liitäntä. Liitännän ja verkkokaapelin avulla voit muodostaa verkko- tai laajakaistayhteyden (esimerkiksi DSL tai CATV). Tämän yhteyden avulla voit käyttää 1 Gb/s:n vuorosuuntaista tai kaksisuuntaista tiedonsiirtoa. Langaton verkkoyhteys Langattomassa yhteydessä tietoja siirretään vain radioaaltojen avulla ilman kaapeleita. Langaton lähiverkko Langaton lähiverkko kattaa maantieteellisesti suhteellisen pienen alueen, kuten toimistorakennuksen tai talon standardien mukaiset laitteet voivat muodostaa yhteyden tähän verkkoon. Voit käyttää verkkoyhteyttä toimistossa, kokoushuoneessa tai kotona langattomasti (ilman kaapeliliitäntää verkkoon) tietokoneen langattomia yhteyksiä tukevan verkkokortin ja kokoonpanoapuohjelman avulla. Näiden varusteiden avulla voit langattoman yhteyden muodostuksen lisäksi valvoa yhteyden tilaa. Langattoman yhteyden muodostaminen Voit muodostaa langattoman yhteyden seuraavasti: 1. Jos langaton toiminto on poistettu käytöstä, ota langaton toiminto käyttöön (Windows 7) tai poista lentokonetila käytöstä (Windows 10) painamalla näppäinyhdistelmää Fn + F5. 2. Napsauta Windowsin ilmoitusalueella olevaa langattoman verkkoyhteyden tilan kuvaketta. Näyttöön tulee käytettävissä olevien langattomien verkkojen luettelo. 3. Muodosta yhteys verkkoon kaksoisnapsauttamalla sitä. Anna pyydettävät tiedot tarvittaessa. 16 Käyttöopas

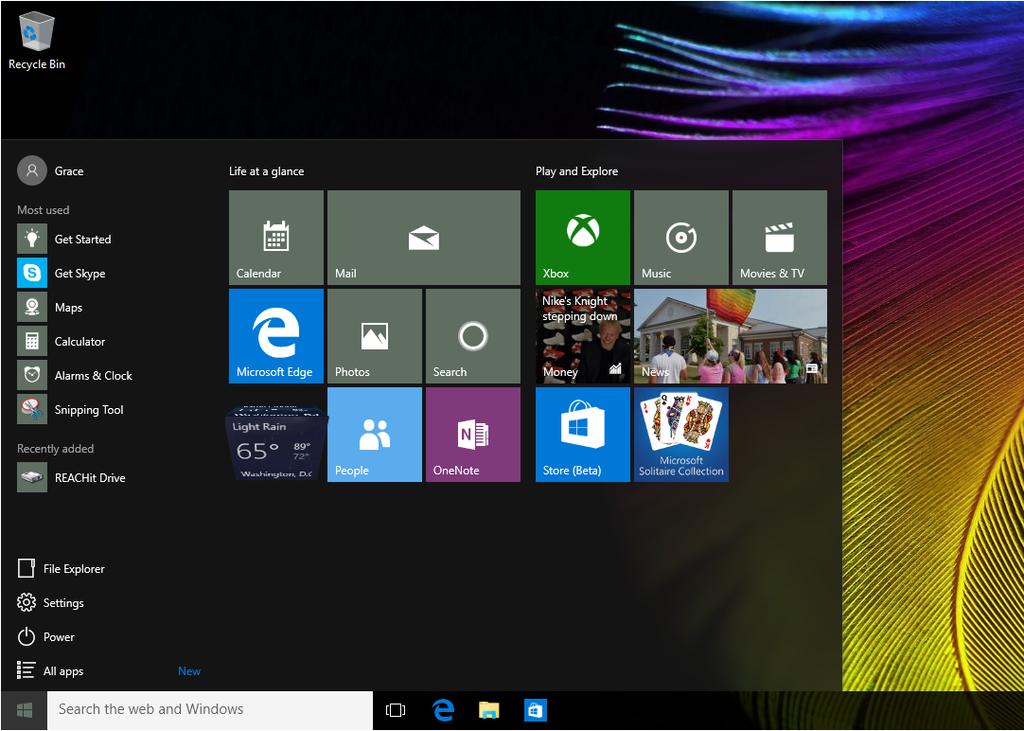

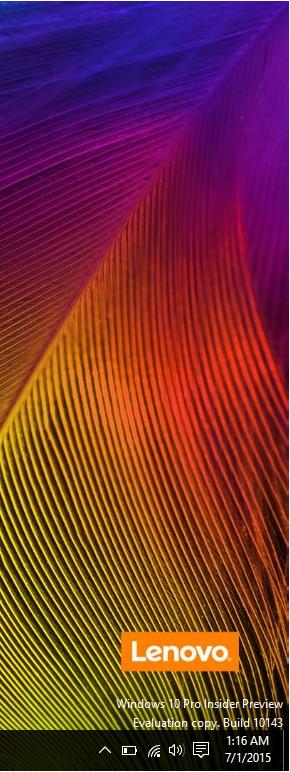

31 Luku 3. Windows 10:n perusteet Aloitusvalikon palauttaminen Jos napsautat Aloita-painiketta vasemmassa alakulmassa, huomaat, että Windows 10:een on palautettu aloitusvalikko. Aloitusvalikko helpottaa käyttöä, ja lisäksi se on entistä tehokkaampi. e a d b c 1. Aloita-painike Voit avata aloitusvalikon napsauttamalla Aloita-painiketta. Windows 10:n aloitusvalikko sisältää laajennettuja ominaisuuksia, kuten mukautettuja kiinnitettyjä sovelluksia ja pikakuvakkeita tietokoneen muihin sijainteihin. 2. Cortana ja hakuruutu Cortana toimii henkilökohtaisena avustajanasi. Sen avulla voit asettaa muistutuksia, hakea tietoja Internetistä ja paljon muuta kirjoittamalla hakuruutuun tai puhumalla Cortanalle suoraan, kun olet määrittänyt mikrofonin. Huomautus: Cortana ei ole saatavilla kaikissa maissa tai kaikilla alueilla. Kun Cortana ei ole käytössä, sitä voi silti käyttää hakuruutuna kohteiden hakemiseen paikallisesti ja verkossa. 3. Tehtävänäkymäpainike Sovellusten hallinta monitehtävänäytössä: 1. Näytä kaikki käytössä olevat sovellukset näytössä napsauttamalla tehtävänäkymäpainiketta. 2. Siirry sovelluksiin tai sulje sovelluksia napsauttamalla. Järjestele ja näytä sovelluksia entistä helpommin luomalla uusia työpöytiä ja vaihtamalla työpöytien välillä tehtävänäkymäpainikkeen avulla. Copyright Lenovo

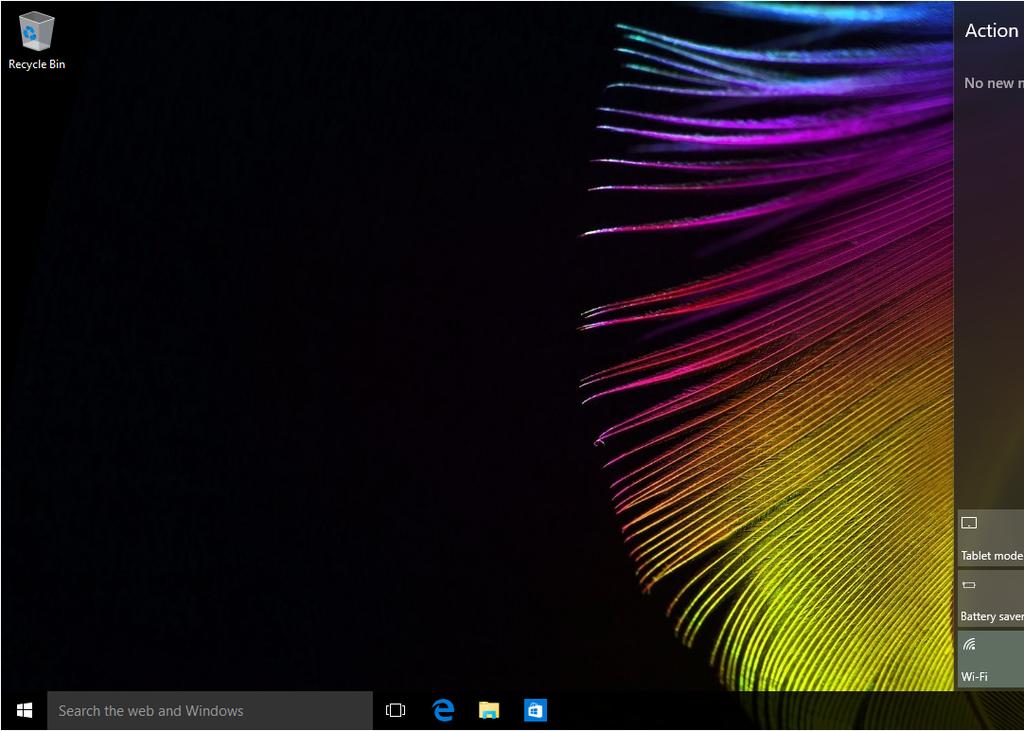

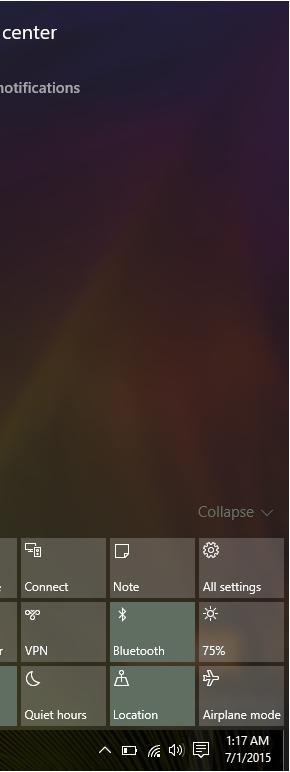

32 Uuden työpöydän luominen: 1. Napsauta tehtävänäkymäpainiketta. 2. Valitse oikeasta alakulmasta Uusi työpöytä. Työpöytien vaihtaminen: 1. Napsauta tehtävänäkymäpainiketta. 2. Valitse avattava työpöytä alapalkista. 4. Kaikki sovellukset Näytä kaikki asennetut sovellukset napsauttamalla. 5. Kiinnitetyt sovellukset Jos käytät jotakin sovellusta usein, voit kiinnittää sen aloitusvalikkoon. 1. Paikanna sovellus kohdasta Useimmin käytetyt tai Kaikki sovellukset. 2. Napsauta sovellusta hiiren kakkospainikkeella ja valitse sitten Kiinnitä aloitusnäyttöön. Toimintokeskus Tehtäväpalkin oikealla puolella on ilmoitusalue. Napsauta ilmoitusalueen toimintokeskuskuvaketta ja toimintokeskus tulee näkyviin. Toimintokeskuksesta käsin voi tutkia Windowsilta ja sovelluksistasi saamiasi tärkeitä ilmoituksia. Lisäksi voit muuttaa nopeasti yleisiä asetuksia. 18 Käyttöopas

33 Windowsin ohjeet Windows sisältää yksityiskohtaiset ja kattavat ohjeet Windowsin käyttämiseen. Voit käyttää ohjeita seuraavasti: 1. Napsauta Aloita-painiketta. 2. Valitse aloitusopas missä tahansa sovelluksessa. Luku 3. Windows 10:n perusteet 19

34 20 Käyttöopas

35 Luku 4. Sinä ja tietokoneesi Tässä luvussa on tietoja tietokoneen helppokäyttötoiminnoista ja käyttömukavuudesta. Helppokäyttötoiminnot ja käyttömukavuus Ergonomisesti oikeiden työskentelytapojen noudattaminen tehostaa tietokoneen käyttöä ja vähentää epämukavuutta. Järjestä työpisteesi ja sen laitteet tarpeisiisi ja työhösi sopivalla tavalla. Noudata myös terveellisiä työtapoja, sillä ne parantavat tehokkuutta ja mukavuutta. Seuraavissa ohjeaiheissa on tietoja työympäristön järjestelystä, tietokonelaitteiston sijoittelusta ja terveellisistä työtavoista. Lenovo pyrkii edistämään vammaisten käyttäjien mahdollisuuksia käsitellä tietoja ja teknisiä laitteita. Lisätietoja tähän liittyvistä ratkaisuista on ohjeaiheessa Tietoja helppokäyttötoiminnoista. Ergonomiaan liittyviä tietoja Työskentely matkustettaessa saattaa vaatia sopeutumista jatkuviin ympäristönmuutoksiin. Muutamia yksinkertaisia periaatteita noudattamalla asiat sujuvat paremmin ja saat esiin tietokoneesi parhaat ominaisuudet. Kun muistat perusasiat, kuten hyvän valaistuksen ja oikean työasennon, parannat suorituskykyäsi ja lisäät työskentelymukavuuttasi. Tässä esimerkissä näkyy tavanomaisessa työpisteessä oleva henkilö. Vaikka työpisteesi ei olisi kuvatunlainen, voit noudattaa monia näistä ohjeista. Kehitä itsellesi hyvät työskentelytavat. Hyödyt niistä varmasti. Yleinen työasento: Työasentoa kannattaa vaihtaa säännöllisesti. Muutoin pitkä paikallaanolo saattaa aiheuttaa epämukavuutta. Myös säännölliset lyhyet lepotauot vähentävät työasennosta johtuvia vaivoja. Näyttö: Sijoita tietokone siten, että katseluetäisyys näyttöön on cm. Aseta näytön kallistuskulma sellaiseksi, että häikäisyt ja heijastukset eivät häiritse työntekoa. Pidä kuvaruutu puhtaana ja aseta sen kirkkaus niin, että näet tekstin selvästi. Voit säätää näytön kirkkautta painamalla näppäinyhdistelmää Fn + nuoli ylös/alas. Pään asento: Pidä pää ja niska pystyssä niin, että asento tuntuu luonnolliselta ja mukavalta. Työtuoli: Käytä työtuolia, jonka selkätuki ja istuinkorkeus ovat säädettävissä. Säädä tuoli niin, että istuma-asento tuntuu mukavalta. Käsivarsien ja käsien asento: Käytä käsivarsitukia, jos mahdollista, tai tue käsivarret työtasoa vasten. Pidä kyynärvarret, ranteet ja kädet vaakasuorassa rennossa ja luonnollisessa asennossa. Älä painele näppäimistöä liian voimakkaasti. Copyright Lenovo
