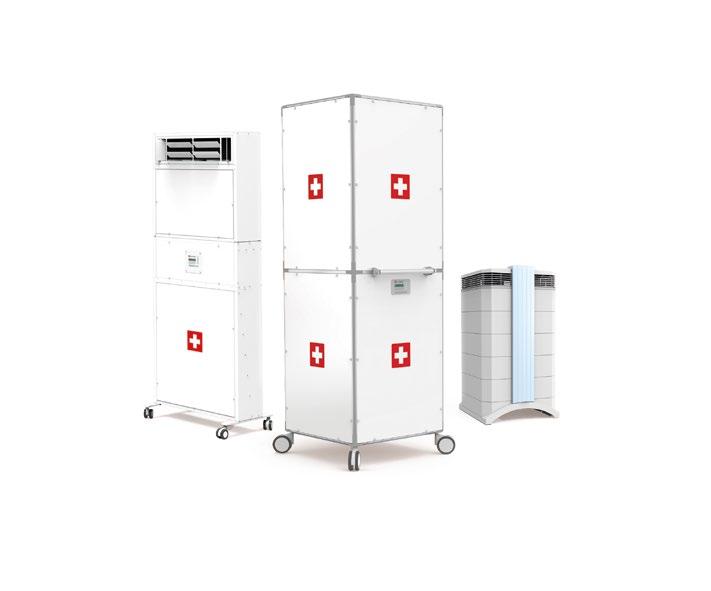

1 LAITE-ESITE AMMATTIKÄYTTÖÖN 07

2 Sandbox Group kehittää ja tuottaa luovia ratkaisuja, joiden avulla tehostat toimintaasi sisäympäristöä parantamalla. Sisäilmalähetti Oy tuottaa valtakunnallisesti julkisten tilojen ja tilankäyttäjien väliaikaista suojaamispalvelua. Toimialatuntemuksemme toimistoista sairaaloihin takaa kohteeseesi optimoidun ratkaisun.

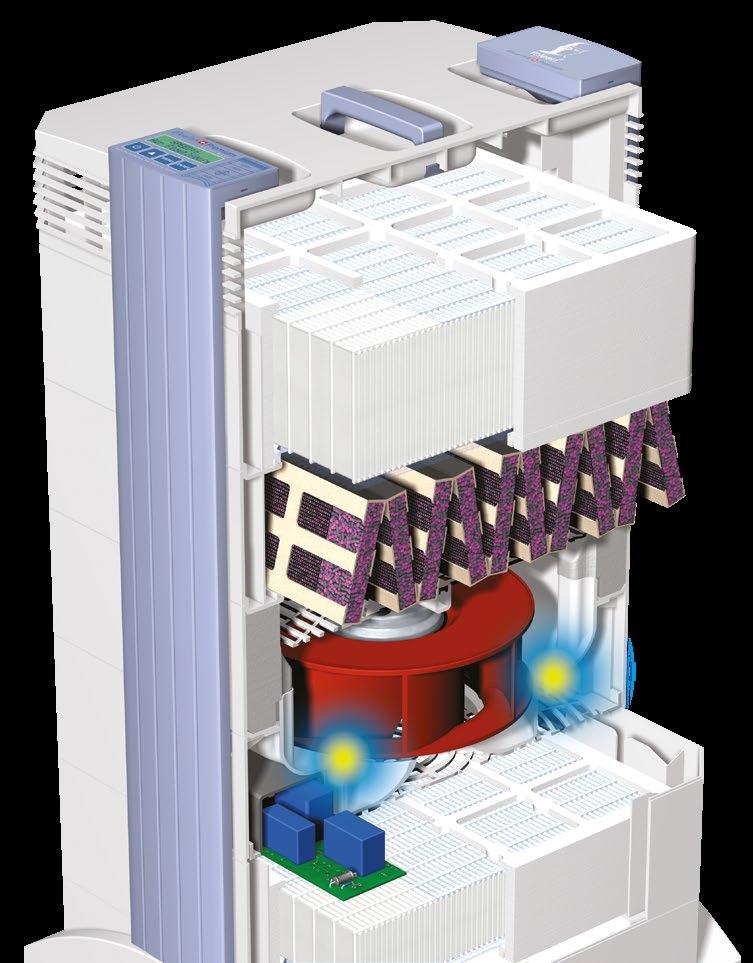

3 icleen Health Premium Monipuoliseen yleiskäyttöön icleen Health Premium on monipuolinen ja luotettava yleiskäyttöön tarkoitettu ilmanpuhdistin, joka on varustettu tehokkailla pienhiukkas-, kemikaali- ja hajunpoistosuodattimilla. Ilmanpuhdistin pystyy tuottamaan puhdasta sisäilmaa vaativissakin olosuhteissa, ja sen tehokkuus on testattu useissa tutkimuksissa eripuolilla maailmaa. HyperHEPA -suodatin poistaa pienhiukkasia aina 0,00 µm alkaen. Laitteessa on lisäksi hiukkasia sähköisesti varaavat hiiliharjakset, jotka tehostavat suodatusta. Käyttöä helpottavia ominaisuuksia ovat mm. kuusi käyttönopeutta, päivä- ja yöohjelmointi sekä suodattimien käyttöiän valvonta sekä vaihtotarpeesta ilmoittaminen. Käyttökohde-esimerkkejä Toimistot Päiväkodit Koulut Palvelutalot Laitoskeittiöt Terveydenhuollon kohteet Hotellit Kokoustilat Työtilat korjausrakentamisen läheisyydessä VTT:n testaama (VTT-CR-0040-) Tekniset tiedot: ACH (maksimiteholla, huonekorkeus =,7 m) Puhtaan ilman tuotto (maksimiteholla) 0 m² = 6,7 0 m² = 8, 80 m² =, 450 m³/h Hiukkasten erotusaste % 0, µm Otsonintuotanto Ilmanvirtaus Käyntinopeuksien lkm 6 Mitat (Korkeus, Leveys, Syvyys) icleen Health Premium Ei m³/h 7 x 8 x 4 cm Laitteen paino 6 kg Energian kulutus 0-5 W, Valmiustilassa < W Äänen voimakkuus - 57 db(a) Takuu (ammattikäyttö), ei suodattimille Ionigeneraattori Kauko-ohjain Suodattimen merkkivalot / Off ajastin Vrk ohjelmointi (käyttönopeuksittain) Viikko-ohjelmointi Pyörät alla kk Suodattimet icleen Pre-Filter F8 (S) -esisuodatin Pinta-ala,8 m² Suodattaa 55 %:a 0, µm:n hiukkasista Pidentää HEPA-suodattimen käyttöikää icleen PowerSorp -kaasu- ja hajusuodatin Paino, kg Tutkittua tehoa VOC-yhdisteille (VTT:n tutkimus) icleen HyperHEPA H (L)-pienhiukkassuodatin Pinta-ala 5,5 m² Suodattaa 99,97 % 0, µm hiukkasista Kotelon materiaali Valmistusmaa Esisuodatin Kaasu- ja hajusuodatin Pienhiukkassuodatin Hajua päästämätön, iskunkestävä ja UVtasapainotettu ABS Sveitsi SUODATTIMET (Suositeltu vaihtoväli) icleen Pre-Filter F8 (S) A ( - 8 kk) icleen PowerSorp Filter (5 - kk) icleen HyperHEPA Filter H (L) A (6-48 kk) 4 5

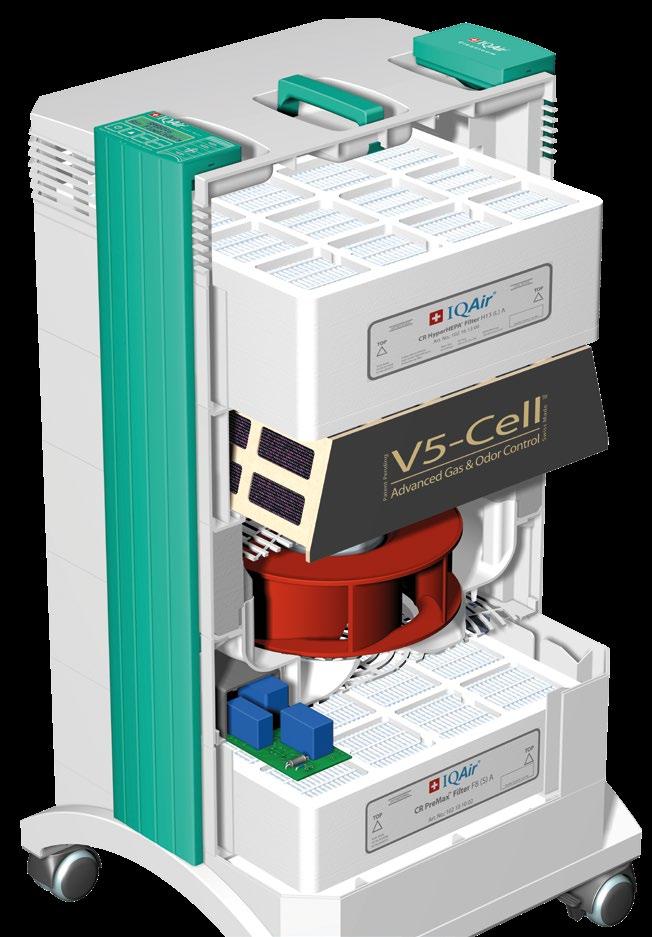

4 IQAir Cleanroom Sairaalaympäristöihin IQAir Cleanroom -sarjan ilmanpuhdistimet ovat helposti siirreltäviä ja ne on suunniteltu erityisesti ilmalevitteisten infektioiden kontrollointiin sekä pienhiukkasten aiheuttamiin haasteisiin vaativissa olosuhteissa. Jokainen sarjan ilmanpuhdistin ja jokainen HyperHEPA -pienhiukkassuodatin on yksilöllisesti testattu ja sertifioitu suodatustehokkuuden takaamiseksi. MDD Luokka (rek. nro ) VTT:n testaama (VTT-S ) Cleanroom 50MG:n kaasu- ja hajusuodatin kykenee suodattamaan laajan kirjon kaasumaisia epäpuhtauksia ja hajuja. Cleanroom 50MG:llä on lisäksi MDD luokka -rekisteröinti ( Class II Medical Device ; Rekisterinumero: , US Food and Drug Administration). Tekniset tiedot: ACH (maksimiteholla, huonekorkeus =,7 m) IQAir Cleanroom 50MG 0 m² = 6,7 0 m² = 8, 80 m² =, IQAir Cleanroom H 0 m² = 9,6 40 m² = 4,9 80 m² =,5 Laite on monipuolisesti ohjelmoitavissa tilankäytön ja puhdistustarpeen mukaisesti. Ominaisuuksina ovat mm. näyttöpaneelin lukitseminen, kaukosäädin ja suodattimien vaihtotarpeen ilmoittaminen. Puhtaan ilman tuotto (maksimiteholla) 450 m³/h 50 m³/h Hiukkasten erotusaste % 0, µm % 0, µm Otsonintuotanto Ei Ei Ilmanvirtaus m³/h m³/h Käyttökohde-esimerkkejä Terveydenhuollon sovellukset Eristyshuoneet Teho-osastot Palovammayksiköt Toimenpidehuoneet Elinluovutusosastot kologiset osastot Tutkimus-, IVF-hoidot ja mikrobiologian laboratoriot Kaupalliset sovellukset FDA-vaatimukset täyttävät tilat Sairaalalaitteiden valmistus- ja pakkaustilat Ruuan käsittely- ja pakkaustilat Ilmalukot Tietokone- ja serveritilat Osastojen puhdastilat ja pukuhuoneet Käyntinopeuksien lkm 6 6 Mitat (Korkeus, Leveys, Syvyys) 7 x 8 x 4 cm 8 x 8 x 4 cm Laitteen paino 6 kg kg Energian kulutus 0-5 W, Valmiustilassa < W Äänen voimakkuus - 57 db(a) - 57 db(a) Takuu (ammattikäyttö), ei suodattimille kk kk Kauko-ohjain Suodattimen merkkivalot / Off ajastin Vrk ohjelmointi (käyttönopeuksittain) 0-5 W, Valmiustilassa < W Viikko-ohjelmointi Suodattimet (Cleanroom 50MG) Pyörät alla CR PreMax F8 (S) -esisuodatin Pinta-ala,8 m² Suodattaa 55 %:a 0, µm:n hiukkasista Pidentää HEPA-suodattimen käyttöikää Kotelon materiaali Hajua päästämätön, iskunkestävä ja UVtasapainotettu ABS Valmistusmaa Sveitsi Sveitsi Hajua päästämätön, iskunkestävä ja UVtasapainotettu ABS V5-Cell -kaasu- ja hajusuodatin Vaihtoehtoiset suodattimet käyttötarpeen mukaan V5-Cell VOC:. kg (haihtuvat orgaaniset yhdisteet) V5-Cell MultiGas:.5 kg (hajut ja kaasut) V5-Cell AM:.7 kg (ammoniakki ja amiinit) V5-Cell Hg:.7 kg (elohopea) V5-Cell CS:.9 kg (mm. formaldehydit, rikkivety, typpioksidi ja rikkidioksidi) CR HyperHEPA H (L) -pienhiukkassuodatin Pinta-ala 5,5 m² Suodattaa 99,97 % 0, µm hiukkasista Esisuodatin SUODATTIMET (Suositeltu vaihtoväli) CR PreMax Filter F8 (S) A (9-5 kk) Kaasu- ja hajusuodatin V5-Cell Suodattimet (5- kk) / V5-Cell VOC / V5-Cell MultiGas / V5-Cell AM / V5- Cell Hg / V5-Cell CS Pienhiukkassuodatin CR HyperHEPA Filter H (L) A (0-4 kk) CR PreMax Filter F8 (XL) A ( - 7 kk) - CR HyperHEPA Filter H (XL) A (6-48 kk) 6 7

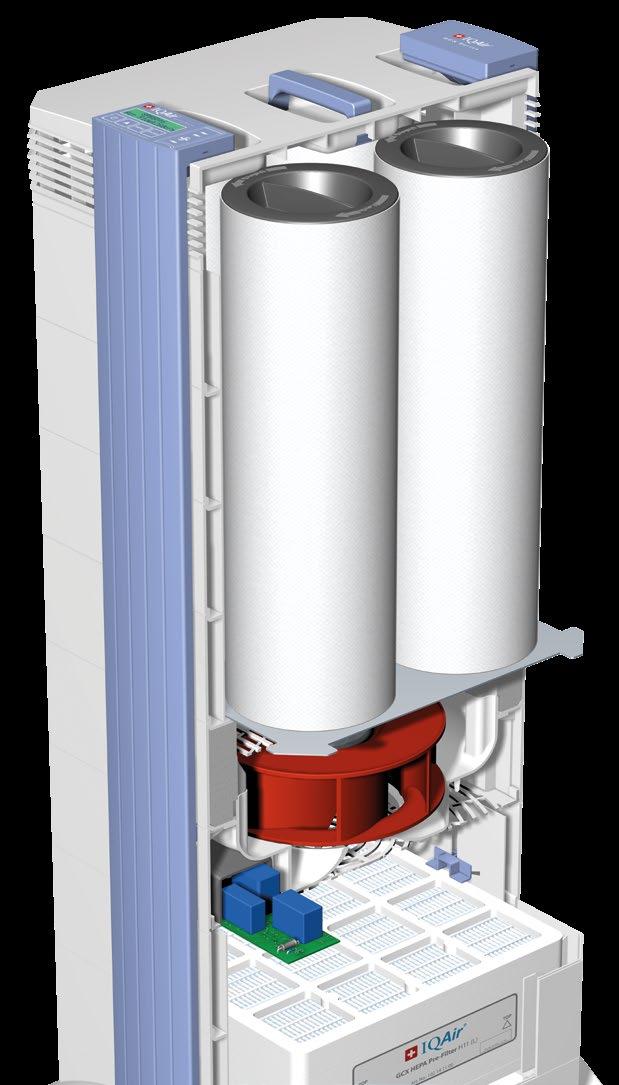

5 IQAir GCX Voimakkaille hajuille ja kaasuille IQAir GCX-sarjan ilmanpuhdistimet ovat tehokkaita ja luotettavia ilmanpuhdistimia hajujen ja kaasujen poistoon. GCX-sarjan laaja suodatinvalikoima mahdollistaa lähes minkä tahansa kaasumaisen yhdisteen poistamisen ilmasta. Laitteessa on suodatinmassaa parhaimmillaan 4,6 kg. GCX-sarjan laitteet ovat IQAir -sarjan tehokkaimpia siirrettäviä ilmanpuhdistimia jopa 540 m³/h ilmantuotolla. VTT:n testaama (VTT-CR ) Ominaisuuksina laitteessa ovat mm. kuusi käyttönopeutta, päivä- ja yöohjelmointi sekä suodattimien käyttöiän valvonta sekä sen vaihtotarpeesta ilmoittaminen. Mukana tuleva kaukosäädin lisää käyttömukavuutta. Käyttökohde-esimerkkejä Kohteet, joissa voimakkaita materiaaliemissioita tai hajulähteitä Lääkkeidenannosteluhuoneet Kirurgiset toimenpidehuoneet Eläinlääkärit Parturi-kampaamot Kynsisalongit Laboratoriot Hoitokodit Päiväkodit Koulut Laitoskeittiöt Hotellit Terveydenhuollon kohteet Tekniset tiedot: ACH (maksimiteholla, huonekorkeus =,7 m) Puhtaan ilman tuotto (maksimiteholla) 0 m² = 0,0 40 m² = 5,0 80 m² =,5 540 m³/h Hiukkasten erotusaste 99 %, 0, µm Otsonintuotanto Ilmanvirtaus Käyntinopeuksien lkm 6 Mitat (Korkeus, Leveys, Syvyys) IQAir GCX Ei m³/h 0 x 8 x 4 cm Laitteen paino 6 - kg Energian kulutus 0-5 W, Valmiustilassa < W Äänen voimakkuus Takuu (ammattikäyttö), ei suodattimille Kauko-ohjain Suodattimen merkkivalot / Off ajastin Vrk ohjelmointi (käyttönopeuksittain) Viikko-ohjelmointi - 57 db(a) kk Suodattimet: GCX HEPA H/E (XL) -esisuodatin Pinta-ala 7,5 m² Suodattaa 99 %:ia 0, µm:n hiukkasista (luokka E) EN8 sertifikaatti GCX Filter Cartridge Set -kaasu- ja hajusuodatinpatruunat Vaihtoehtoiset suodattimet käyttötarpeen mukaan GXC VOC: 7,8 kg (haihtuvat orgaaniset yhdisteet) GCX MultiGas : 9,8 kg (hajut ja kaasut) GCX ChemiSorber: 4,6 kg (mm. formaldehydit, rikkivety, typpioksidi ja rikkidioksidi) GCX AM: 9,8 kg (ammoniakki ja amiinit) GCX AcidPro: 9,8 kg (happohöyryt) GCX Post-Filter-Sleeve Set -suodatinkangassuojat Pinta-ala 0,9 m² Elektrostaattisesti latautuneet kuitusuodattimet 8 9 Pyörät alla Kotelon materiaali Valmistusmaa Esisuodatin Kaasu- ja hajusuodatin Pienhiukkassuodatin Hajua päästämätön, iskunkestävä ja UVtasapainotettu ABS Sveitsi SUODATTIMET (Suositeltu vaihtoväli) GCX HEPA Pre-Filter H/E (XL) (8-4 kk) GCX Filter Cartridge Set: GCX AM / GCX ChemiSorber / GCX AcidPro / GCX MultiGas / GCX VOC (0-4 kk) GCX Post-Filter Sleeve Set (0-4 kk)

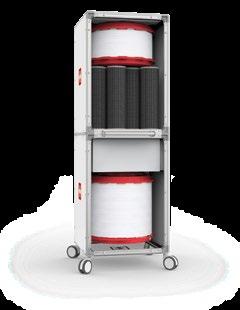

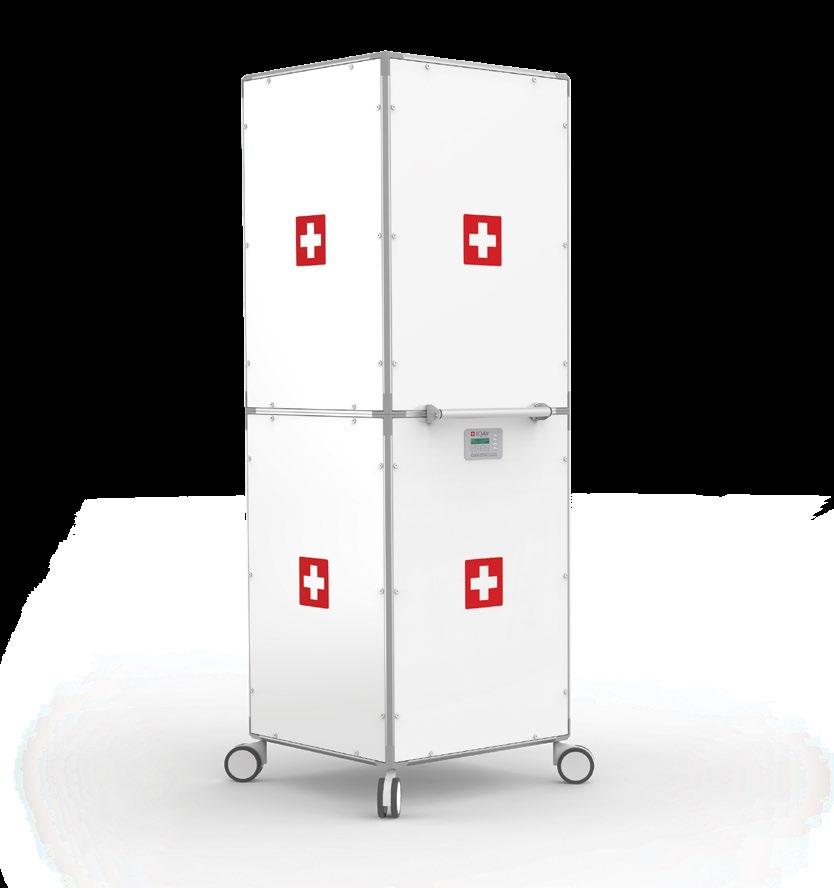

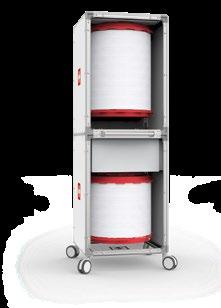

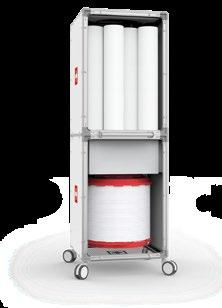

6 IQAir CleanZone sarja Suuriin yleisiin tiloihin CleanZone sarjan ilmanpuhdistinjärjestelmät soveltuvat parhaiten tiloihin, joissa vaaditaan korkeatasoista suorituskykyä ja suuria ilmamääriä. CleanZone 500 -malli tuottaa maksimiteholla puhdasta ilmaa jopa 400 m³ tunnissa. Laitesarjan moduulirakenne mahdollistaa laajan käyttöympäristön lääkinnällisessä, julkisessa, teollisessa ja yritysympäristössä. Järjestelmä on helposti liikuteltavissa ja nopea käyttöönottaa missä ja milloin vain puhdasta sisäilmaa tarvitaan. Täyttää FDA:n hyväksynnän vaatimukset. Käyttökohde-esimerkkejä Suuret aulat ja käytävätilat Juhla- ja liikuntasalit Laajat avoimet tilat Suorituskykyesimerkki: CleanZone 500 -mallin suorituskyky testattiin 50 m² huonetilassa. Järjestelmä poisti 95 % ilman hiukkasista 0 minuutissa suurimmalla nopeudella. Matalallakin käyttönopeudella 90 % kaikista hiukkasista poistui 0 minuutissa. Katso tarkempi kuvaus tutkimuksesta esitteen viimeiseltä aukeamalta. CZ500-mallille CZ500/500 malleille Tekniset tiedot: IQAir CleanZone 500 IQAir CleanZone 500 CleanZone 500 ACH (maksimiteholla, huonekorkeus =,7 m) Puhtaan ilman tuotto (maksimiteholla) 50 m² = 7,8 00 m² = 8,9 00 m² = 4,4 50 m² = 6, 00 m² = 8, 00 m² = 4, 50 m² =, 00 m² = 6,7 00 m² =, 400 m³/h 00 m³/h 800 m³/h Hiukkasten erotusaste 99,97 % 0, µm 99 % 0, µm 99,97 % 0, µm Otsonintuotanto Ei Ei Ei Ilmanvirtaus m³/h m³/h m³/h Käyntinopeuksien lkm Mitat (Korkeus, Leveys, Syvyys) 94 x 64 x 64 cm 94 x 64 x 64 cm 94 x 64 x 64 cm Laitteen paino 75 kg 46 kg (MultiGas(TM) -suodattimilla) 0 kg Energian kulutus W W W Äänen voimakkuus 8-7 db(a) 8-7 db(a) 8-7 db(a) Takuu (ammattikäyttö), ei suodattimille 4 kk 4 kk 4 kk Kauko-ohjain Suodattimen merkkivalot / Off ajastin Vrk ohjelmointi (käyttönopeuksittain) Viikko-ohjelmointi Pyörät alla Kotelon materiaali Pulveroitu teräs Pulveroitu teräs Pulveroitu teräs Valmistusmaa Sveitsi Sveitsi Sveitsi Suodattimet (Suositeltu vaihtoväli) Esisuodatin PreMax 500 high-capacity fine dust filter (class F9 / MERV 6) ( kk) PreMax 500 high-capacity fine dust filter (class F9 / MERV 6) ( kk) PreMax 500 high-capacity fine dust filter (class F9 / MERV 6) ( kk) Kaasu- ja hajusuodatin - GCXL Filter Cartridge Set: GCXL Hg/GCXL ChemiSorber/ GCXL AcidPro/GCXL AM/GCXL VOC/GCXL MultiGas (0-4 kk) GCX Filter Cartridge Set: GCX AM/GCX ChemiSorber/ GCX AcidPro/ GCX MultiGas / GCX VOC (0-4 kk) Pienhiukkassuodatin HyperHEPA 700 filter drum (class H/) (4-6 kk) Post-filter fibre sleeves (class H) (0-4 kk) HyperHEPA 00 filter drum (class H/) (4-6 kk) 0

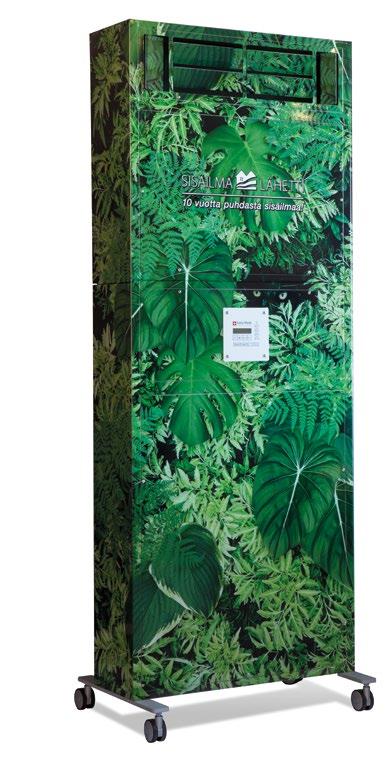

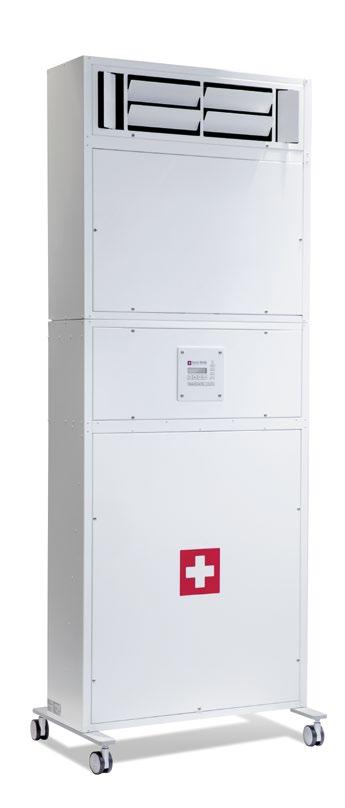

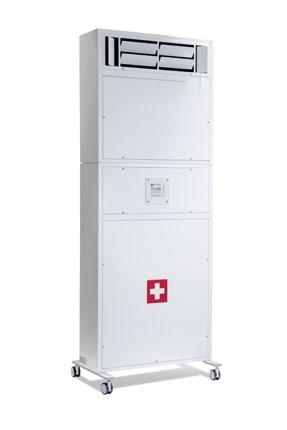

7 CleanZone SL -sarja Puhdistustehoa hiljaisesti ja tilaa säästäen VTT:n testaama (VTT-CR ) CleanZone SL on erittäin hiljainen ja laitteen muotoilu mahdollistaa suuretkin ilmamäärät ilman vedon tunnetta. Korkean erotuskykynsä ansiosta laite poistaa tehokkaasti ilman epäpuhtauksia, kuten allergeeneja ja pienhiukkasia sekä SLS GCX malli näiden lisäksi hajuja ja kaasuja. Laitteen siirreltävyys pyörien avulla, mahdollisuus seinäkiinnitykseen sekä ohjauspaneelin lukitus lisäävät monikäyttöisyyttä tilojen tarpeet huomioiden. Laitesarja on parhaimmillaan keskisuurissa julkisissa ja kaupallisissa ympäristöissä, joissa vaaditaan suuria ilmamääriä ja hiljaisuutta. Käyttökohde-esimerkkejä Toimistot Päiväkodit Koulut Palvelutalot Eläinlääkärit Laboratoriot Hoitokodit Laitoskeittiöt Hotellit Terveydenhuollon kohteet Tekniset tiedot: CleanZone SLS CleanZone SLS GCX ACH (maksimiteholla, huonekorkeus =,7 m) Puhtaan ilman tuotto (maksimiteholla) Hienot hiukkaset ja allergeenit ( 0, µm) Ultrahienot hiukkaset, bakteerit ja virukset (< 0, µm) 5 m² = 4, 50 m² = 7, 75 m² = 4,8 5 m² = 7,0 50 m² =,5 75 m² =, 80 m³/h 400 m³/h Hiukkasten erotusaste 99 % 99 % 99 % 99 % Karkea pöly (PM,5, PM0) 99 % 99 % Otsonintuotanto Ei Ei Ilmanvirtaus m³/h m³/h Käyntinopeuksien lkm 5 5 CleanZone SLS design-versio Tutkitusti tehokkain markkinoilla oleva sisäilmaa puhdistava viherseinä. Laite sulautuu pehmeästi käyttöympäristöön ja lisää tilankäyttäjien viihtyvyyttä. Laitteen ulkoasudesign on muotoutunut asiakkailta tulleiden palautteiden pohjalta. Mitat (Korkeus, Leveys, Syvyys) 8 x 7 x 5 cm 8 x 7 x 5 cm Laitteen paino 45 kg 89 kg MultiGas suodattimilla Energian kulutus - 74 W - 74 W Äänen voimakkuus 5-48 db(a) - 50 db(a) Takuu (ammattikäyttö), ei suodattimille 6 kk 6 kk Elektroniset sensorit Kyllä Kyllä Kauko-ohjain Kyllä Kyllä Suodattimen merkkivalot Kyllä Kyllä / Off ajastin Kyllä Kyllä Vrk ohjelmointi (käyttönopeuksittain) Kyllä Kyllä Viikko-ohjelmointi Kyllä Kyllä Seinäkiinnitys Kyllä Kyllä Lisävarusteet pyörät, seinäteline pyörät, seinäteline Valmistusmaa Sveitsi Sveitsi Suodattimet Hiukkassuodatin HyperHEPA SL-H Filter HyperHEPA SL-H Filter Kaasu- ja hajusuodatin - GCX VOC 7.8 kg GCX MultiGas 9.8 kg GCX ChemiSorber 4.6 kg GCX AM 9.8 kg GCX AcidPro 9.8 kg

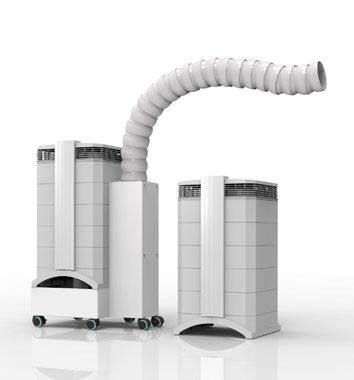

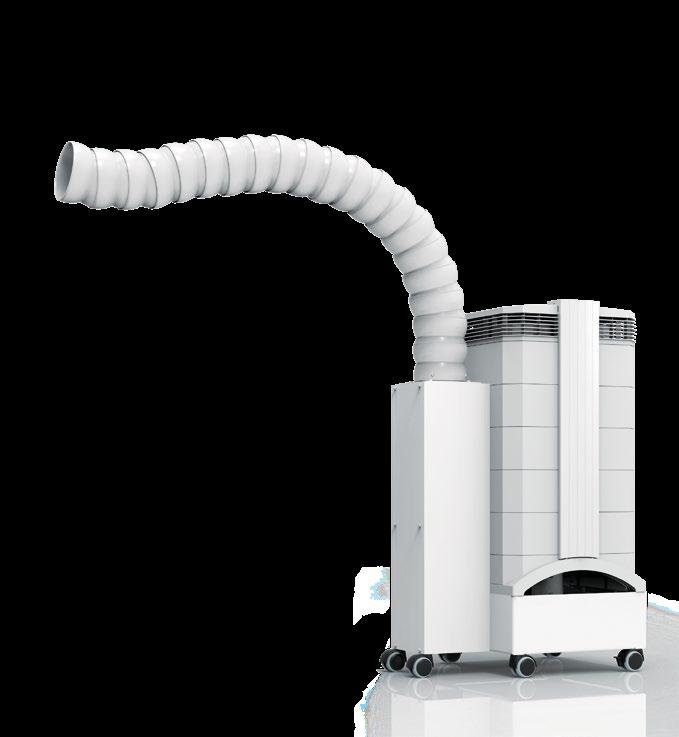

8 IQAir FlexVac Joustavaa kohdepoistoa FlexVac -kohdepoisto voidaan kiinnittää vaivattomasti mihin tahansa IQAir sekä icleen -ilmanpuhdistinyksikköön. FlexVacin avulla voidaan poistaa kaasuja, savua, höyryä, hajuja sekä hiukkasia suoraan epäpuhtauksia ilmaan tuottavasta lähteestä. FlexVac -kohdepoistojärjestelmä soveltuu käytettäväksi useissa toimintaympäristöissä, kuten laboratorioissa, sairaaloissa, kauneusalalla (kampaamot, manikyyrit) sekä tuotantotiloissa. FlexVac -yksikön imuputken rakenne mahdollistaa suuntauksen lähelle työskentelypisteen päästölähdettä. Imuputken kurotuskorkeus on jopa,9 metriä ja kurotusetäisyys laitteen kyljestä 95 cm. Kohdepoistoyksikkö on suunniteltu helposti siirreltäväksi ja rakenteeltaan tukevaksi. FlexVac -imuputki on valmistettu kestävästä kopolymeeristä (POM) ja laite kestää käyttöä laajalla lämpötilaalueella. FlexVac -kohdepoistoyksikkö ei edellytä kohdetilassa erillistä tuuletusta tai kanavointia. IQAir FlexVac Yhteensopivuus Kaikki liikuteltavat icleen ja IQAir -yksiköt Imunopeus Noin 5 m/s, kun ilmanvirtaus 50 m/h Putken materiaali Kopolymeeri (POM) Putken pituus 0 cm Minimi taivutussäde 8 cm Kurotuspituus (maksimipituus työpisteestä) n. 95 cm Kurotuskorkeus (maksimikorkeus lattiatasosta) 90 cm Käyttölämpötilat C Pohjaosa & adaperi Pulverimaalattu teräs ja PVC Paino 8 kg Vaikutus ilmanvirtaukseen Pienentää puhdistimen virtausta 0-0 % Huomioita Toimitus sisältää asennustyökalut Käyttökohteita: Terveydenhuolto Laserkirurgia Elohopeahöyryjen hallinta Kemikaaliyhdisteiden ja hienopölyn hallinta Infektioiden hallinta Hammaskirurgia ja -laboratoriot Tehdasmainen valmistus Muovin hitsaus Ruiskuvalu Liimaus Laserleikkaus Liuottimien hallinta Pölyn hallinta Tietokoneet & Elektroniikka Käsin juottaminen Aaltojuotos Kuonanpoisto Lasermerkkaus Pölyn ja hajujen hallinta 4 5

9 Tutkimustietoa icleen Health Premium VTT:n 06 suorittamissa testeissä mitattiin icleen Health Premium ilmanpuhdistimen hiukkas- ja kaasusuodatuskykyä mm. läpivirtaus- ja alenemamenetelmällä. VTT:n raportti (VTT-CR ) on saatavissa pyynnöstä. CleanZone SLS GCX VTT:n 06 suorittamissa testeissä mitattiin CleanZone SLS GCX ilmanpuhdistimen hiukkasten erotusastetta läpivirtausmenetelmällä (ylempi kuva) sekä kaasusuodatuskykyä alenemamenetelmällä (alempi kuva). VTT:n raportti (VTT-CR ) on saatavissa pyynnöstä. Hiukkasmäärän vähentyminen Kaasupitoisuuden vähentyminen Nopeus Nopeus Hiukkasmäärä [kpl] ,µm Tolueenipitoisuus [ppb] Nopeus Nopeus Aika [h] Aika [min] icleen Health Premium CleanZone SLS GCX Hiukkasten alenemamittaus Kaasualenemamittaus Laite suodatti kaasut testihuoneesta: Kaasualenemamittaus Laite suodatti kaasut testihuoneesta: Hiukkasten alenemamittaus 88% alenema 95% alenema 45 minuutissa 5 minuutissa 7 minuutissa 8 minuutissa 90% alenema 95% alenema Käyttönopeudella Käyttönopeudella 6 Käyttönopeudella Käyttönopeudella 6 Käyttönopeudella Käyttönopeudella 6 Käyttönopeudella Käyttönopeudella 6 Ilmanpuhdistimen vaikutus testihuoneen (kooltaan tyypillinen toimistohuone) hiukkaspitoisuuteen (0, um). Ilmanpuhdistimen vaikutus testihuoneen kaasupitoisuuteen. Ilmanpuhdistimen kaasusuodatuskyky oli 65 % (käyttönopeus ) ja 48 % (käyttönopeus 6). Ilmanpuhdistimen vaikutus testihuoneen kaasupitoisuuteen. Ilmanpuhdistimen kaasusuodatuskyky oli 96 % (käyttönopeus ) ja 9 % (käyttönopeus 5). Ilmanpuhdistimen vaikutus testihuoneen (kooltaan tyypillinen toimistohuone) kaasupitoisuuteen. 6 7

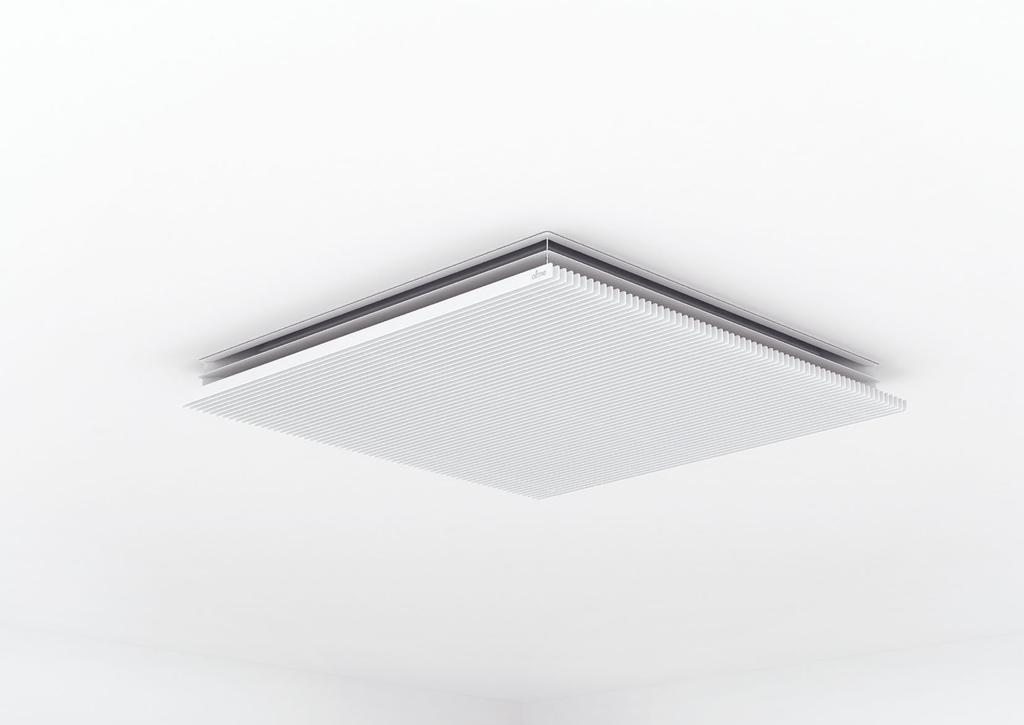

10 TULOSSA PIAN KYSY LISÄÄ: ALMESOLUTIONS.COM 8 9

11 ENSIAVUKSI SISÄILMAAN Sisäilmalähetti Oy puh Yliopistonkatu 58 B, 4. krs 00 Tampere 0
