1 TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S AKUPERÄISTEN OHJEIDEN KÄÄNNÖS IMANKUIVAIN TRT-BA-TTK S-TC

2 Sisällysluettelo Käyttöohjetta koskevia ohjeita... 2 Ohjeiden uusimman version ja EU-vaatimustenmukaisuusvakuutuksen voit ladata seuraavan linkin kautta: Turvallisuus... 3 Tietoa laitteesta... 4 Kuljetus ja säilytys... 6 TTK 140 S Asennus ja sijoittaminen... 6 Käyttö... 8 Viat ja häiriöt Huolto Tekninen liite TTK 170 S Hävittäminen Vaatimustenmukaisuusvakuutus Käyttöohjetta koskevia ohjeita Symbolit Varoitus sähköjännitteestä Tämä symboli viittaa sähköjännitteestä aiheutuviin hengenvaarallisiin ja terveyteen vaikuttaviin vaaroihin. Varoitus Signaalisana kuvaa keskimääräistä riskitasoa, jos siltä ei vältytä. voi seurauksena olla kuolema tai vaikea loukkaantuminen. Varoitus Signaalisana kuvaa alhaista riskitasoa, jos siltä ei vältytä, voi seurauksena olla vähäinen tai kohtalainen loukkaantuminen. TTK 350 S TTK 650 S Huomaa Signaalisana viittaa tärkeisiin tietoihin (esim. esinevahingot), mutta ei vaaroihin. Tietoa Tällä symbolilla varustetut huomautukset ovat sinulle avuksi suorittamaan työt nopeasti ja turvallisesti. Noudata ohjetta Tällä symbolilla varustettu huomautus viittaa siihen, että ohjeita on noudatettava. 2 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

3 Turvallisuus ue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa/käyttöä ja säilytä se aina laitteen välittömässä läheisyydessä! Varoitus ue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja varoitusten noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttöä varten. aitetta saavat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, jotka ovat fyysisesti, henkisesti tai aistitoiminnoiltaan rajoitteisia tai joilla ei ole riittävää tietoa tai kokemusta laitteen käytöstä, mikäli käyttö on valvottua tai heitä on opetettu käyttämään laitetta turvallisella tavalla ja he tiedostavat käyttöön mahdollisesti liittyvät vaarat. apset eivät saa leikkiä laitteella. apset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa. Älä käytä laitetta räjähdysalttiissa tiloissa. Älä käytä laitetta syövyttävässä ilmastossa. Sijoita laite tukevalle ja tasaiselle alustalle. Anna laitteen kuivua kosteapyyhinnän jälkeen. Älä käytä laitetta kosteana. Älä käytä tai käsittele laitetta, jos kätesi ovat kosteat tai märät. Älä aseta laitetta alttiiksi suoralle vesisuihkulle. Älä koskaan työnnä esineitä tai raajoja laitteen sisään. Älä peitä laitetta käytön aikana, äläkä siirrä sitä. Älä istu laitteen päällä. aite ei ole leikkikalu. Säilytä lasten ja eläinten ulottumattomissa. Käytä laitetta vain valvottuna. Tarkista laite, varusteet ja liitännät jokaisen käytön jälkeen mahdollisten vaurioiden varalta. Älä käytä laitetta tai laiteosia, jos ne ovat vaurioituneet. Varmista, että laitteen ulkopuolella olevat sähköjohdot on suojattu vaurioitumiselta (esim. eläimiltä). Älä käytä laitetta koskaan, jos johdot tai verkkoliitäntä ovat vaurioituneet! Sähköliitännän on vastattava kappaleessa Tekniset tiedot annettuja tietoja. iitä verkkopistoke määräysten mukaisesti suojattuun pistorasiaan. Kun valitset liitäntäkaapelin jatkojohtoa, kiinnitä huomiota laitteen liitäntätehoon, johdon pituuteen ja käyttötarkoitukseen. Rullaa jatkojohto kokonaan auki. Vältä sähköistä ylikuormitusta. Irrota laitteen virtajohto pistorasiasta hoito-, huolto- tai korjaustöiden ajaksi tarttumalla pistokkeeseen. Katkaise laitteen virta ja irrota virtajohto pistorasiasta, kun laitetta ei käytetä. Älä koskaan käytä laitetta, jos pistoke tai virtajohto on vaurioitunut. Jos laitteen verkkoliitäntäjohto on vaurioitunut, se on vaihdettava valmistajan tai sen huoltoedustajan tai vastaavan pätevän henkilön toimesta, jotta vältetään vaaratilanteet. Vialliset johdot aiheuttavat vakavan loukkaantumisvaaran. Sijoita laite kappaleessa Tekniset tiedot ilmoitettujen sijoitusvaatimusten mukaisesti ottaen huomioon minimietäisyydet seiniin ja esineisiin sekä varastointi- ja käyttöolosuhteet. Varmista, että ilman tulo- ja poistoaukot eivät peity. Varmista, että ilman tuloaukoissa ei ole likaa ja irtohiukkasia. Älä irrota laitteen turvamerkintöjä, tarroja tai etikettejä. Pidä kaikki turvamerkinnät, tarrat ja etiketit luettavassa kunnossa. Siirrä laitetta pystysuorassa asennossa ja kondenssivesisäiliö tai kondenssiveden poistoputki tyhjennettynä. Poista kerääntynyt kondenssivesi vesisäiliöstä ennen varastointia tai siirtämistä. Älä juo sitä. Se voi vaarantaa terveyden! Määräystenmukainen käyttö Käytä laitetta vain huoneilman kuivaamiseen ja kosteudenpoistoon teknisiä tietoja noudattaen. Määräystenmukaiseen käyttöön kuuluu: seuraavien tilojen ilmankuivaus ja kuivaus: oleskelu-, makuu-, suihku- tai kellaritilat pesuhuoneet, vapaa-ajanasunnot, asuntovaunut, veneet kuivuuden ylläpito: varastot, arkistot, laboratoriot, autotallit pesu- kylpy- ja pukeutumistilat Määräystenvastainen käyttö Älä sijoita laitetta kostealle tai märälle alustalle. Älä aseta esineitä, esim. vaatteita, kuivumaan laitteen päälle. Älä käytä laitetta ulkotiloissa. aitetta ei saa muuttaa omavaltaisesti. Muunlainen käyttö tai muu kuin tässä käyttöohjeessa esitelty käyttö on kiellettyä. Takuu ei kata vahinkoja, jotka johtuvat siitä, että laitetta on käytetty tämän oppaan ohjeiden vastaisesti. ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 3

4 Henkilöstön pätevyys aitetta käyttävien henkilöiden on: oltava tietoisia sähkölämmityslaitteiden aiheuttamista vaaroista, joita syntyy kosteassa ympäristössä työskenneltäessä. luettava ja ymmärrettävä ohjeet, erityisesti kappale Turvallisuus. Huoltotoimenpiteitä, jotka vaativat kotelon avaamista, saavat suorittaa ainoastaan jäähdytys- ja ilmastointitekniikan ammattilaiset tai Trotec. Muut vaarat Varoitus sähköjännitteestä Sähköosien huoltotöitä saavat suorittaa vain niihin valtuutetut asiantuntijat! Varoitus sähköjännitteestä Irrota laite sähköverkosta ennen kaikkia huoltotöitä! Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Varoitus Tämä laite saattaa aiheuttaa vaaratilanteita, jos sitä käyttää kouluttamaton henkilö tai jos sitä käytetään määräystenvastaisesti! Ota huomioon henkilöstön pätevyys! Varoitus aite ei ole leikkikalu eikä sitä saa jättää lasten ulottuville. Varoitus Tukehtumisvaara! Älä jätä pakkausmateriaalia lojumaan. Se voi olla vaarallinen joutuessaan lasten käsiin. Tietoa laitteesta aitteen kuvaus aite kuivaa huoneilmaa automaattisesti kondensaatioperiaatteen mukaisesti. Tuuletin imee kosteaa ilmaa ilmansuodattimen yläpuolella olevan ilman tuloaukon, haihduttimen ja sen takana olevan kondensaattorin kautta. Huoneilma viilennetään kastepisteen alapuolelle kylmässä haihduttimessa. Ilmassa oleva vesihöyry tiivistyy kondenssivedeksi tai huurteeksi haihduttimen lamelleihin. Kuivattu ja viilennetty ilma lämmitetään uudelleen kondensaattorissa ja puhalletaan ulos. Tällä tavoin syntyvä kuiva ilma sekoittuu huoneilmaan. aitteen suorittaman jatkuvan ilmankierron ansiosta tilan ilmankosteus vähenee. Kondenssivesi ohjataan letkuliitäntään kiinnitetyn kondenssiveden poistoletkun kautta pois laitteesta erilliseen säiliöön tai viemäriaukkoon. Vaihtoehtoisesti kondenssivesi voidaan johtaa laitteesta jälkikäteen asennettavan kondenssivesipumpun avulla (katso kappale Kondenssivesipumpun asentaminen). aitteessa on käyttöä ja siirtämistä varten virtakytkin, käyttötuntilaskuri, kuljetuskahva ja pyörät. Kaksi kumipuskurilla varustettua jalkaa pitävät laitteen paikoillaan. aitteen avulla suhteellinen ilmankosteus voidaan alentaa noin 32 prosenttiin. Käytön aikana syntyvän lämpösäteilyn vuoksi huoneen lämpötila voi nousta n. 1 4 C. Mallit TTK S -sarja koostuu seuraavista laitteista: TTK 140 S Huomaa Älä käytä laitetta ilman ilmansuodatinta! Ilman ilmansuodatinta laitteen sisäpuoli likaantuu voimakkaasti, mikä vaikuttaa negatiivisesti ilmankuivaustehoon ja voi vahingoittaa laitetta. Toiminta hätätapauksessa 1. Sammuta laite. 2. Hätätapauksessa laite on irrotettava sähköverkosta: Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. 3. Älä liitä viallista laitetta sähköverkkoon. 4 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

5 TTK 170 S / TTK 350 S aitteen osat TTK 650 S Huomaa! Selvyyden vuoksi tämän ohjeen kuvissa kuvataan vain yksittäinen laite, joka voi poiketa todellisesta mallista. Asiasisältö sen sijaan ei muutu. Tarvittaessa esitellään laitteiden merkittävät erot. Nro Nimike 1 Ilman tuloaukon ilmansuodatin 2 Ilmansuodattimen kiinnitystappi 3 Kondenssivesisäiliön merkkivalo (vain mallit TTK 140 S, TTK 170 S ja TTK 350 S) 4 Kondenssivesisäiliö (vain mallit TTK 140 S, TTK 170 S ja TTK 350 S) 5 Kuljetuskahva (vain mallit TTK 170 S, TTK 350 S ja TTK 650 S) 6 Kondenssiveden poistoletku (vain malli TTK 650 S) 7 Pieni pyörä (TTK 140 S) Iso pyörä (TTK 170 S / TTK 350 S / TTK 650 S) 8 Ilman poistoaukko 9 Hallintaelementit 10 Kantokahva ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 5

6 Kuljetus ja säilytys Kuljetus Huomaa aite voi vahingoittua, jos säilytät tai kuljetat sitä asiaankuulumattomasti. Tutustu laitteen kuljetusta ja säilytystä koskeviin tietoihin. Ota huomioon seuraavat ohjeet ennen jokaista kuljetusta: Sammuta laite. Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Poista jäljellä oleva kondenssivesi laitteesta ja kondenssiveden poistoletkusta (katso kappale huolto). Kun olet ottanut laitteen pakkauksesta, asenna kuljetuskahva luvussa Kokoaminen ja asennus kuvatulla tavalla. Ota huomioon seuraavaa laitteen siirtämisen jälkeen: Sijoita laite siirtämisen jälkeen tasaiselle alustalle. ukitse TTK 140 S:n pyörät. Anna laitteen seistä tuntia kuljetuksen jälkeen, jotta jäähdytysaine kertyy kompressoriin. Käynnistä laite uudelleen vasta tunnin kuluttua! Muuten kompressori voi vaurioitua ja laite ei enää toimi. Tässä tapauksessa takuukorvausvaatimukset raukeavat. Asennus ja sijoittaminen Pakkauksen sisältö 1 x laite 1 x ohje aitteen purkaminen 1. Avaa laatikko ja ota laite. 2. Poista laite kokonaan pakkauksesta. 3. Kelaa virtajohto kokonaan auki. Varmista, ettei virtajohto ole vaurioitunut, äläkä vaurioita sitä auki kelatessasi. Asennus Käytä tehtävään soveltuvaa työkalua. Kuljetuskahvan asentaminen (TTK 170 S / TTK 350 S / TTK 650 S) Ennen käyttöönottoa kahva on kiinnitettävä paikoilleen laitteeseen. Toimi seuraavasti: A. Tietoa Kun laite on otettu pakkauksesta, molemmat alaruuvit on irrotettava ja kuljetuskahva on asennettava paikalleen vain yhdellä ruuvilla (eli yksi ruuvi on ylimääräinen). Säilytys Ota huomioon seuraavat ohjeet ennen jokaista varastointia: Poista jäljellä oleva kondenssivesi laitteesta ja kondenssiveden poistoletkusta (katso kappale huolto). Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Valuta mahdollinen kondenssivesi ulos. Kun laitetta ei käytetä, noudata seuraavia säilytysolosuhteita: kuivassa paikassa jäätymiseltä ja kuumuudelta suojattuna pystysuorassa asennossa pölyltä ja suoralta auringonvalolta suojatussa paikassa tarvittaessa peitteellä pölyltä suojattuna älä aseta muita laitteita tai esineitä laitteen päälle välttääksesi laitteen vaurioitumisen 6 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

7 B. Käyttöönotto Sijoita laite kappaleessa Tekniset tiedot ilmoitettujen sijoitusvaatimusten mukaisesti ottaen huomioon minimietäisyydet seiniin ja esineisiin. Pidä laitteen sijoittamisessa riittävän suuri etäisyys lämpölähteisiin. Varmista, että verhot tai muut esineet eivät estä ilmavirtausta. Kun sijoitat laitteen kosteisiin tiloihin, kuten pesuhuoneeseen, varmista laite määräysten mukaisella vikavirtasuojalla (-katkaisin). Ilmansuodattimen asettaminen Huomaa Älä käytä laitetta ilman ilmansuodatinta! Ilman ilmansuodatinta laitteen sisäpuoli likaantuu voimakkaasti, mikä vaikuttaa negatiivisesti ilmankuivaustehoon ja voi vahingoittaa laitetta. Varmista ennen käynnistämistä, että ilmansuodatin on paikoillaan. A B C C D Virtajohdon liittäminen iitä verkkopistoke määräysten mukaisesti suojattuun pistorasiaan. Ennen kuin otat laitteen uudelleen käyttöön, tarkista virtajohdon kunto. Jos olet epävarma johdon kunnosta, soita asiakaspalveluun. Sijoita laite tukevalle ja tasaiselle alustalle. Vältä kompastumisvaaraa asettaessasi virtajohtoa tai muita sähkökaapeleita, etenkin jos asetat laitteen keskelle huonetta. Käytä kaapelisuojaa. Varmista, että jatkojohdot on kelattu kokonaan auki. ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 7

8 Käyttö Hallintaelementit TTK 650 S Nro Nimike Kondenssivesisäiliön merkkivalo (vain mallit TTK 140 S, TTK 170 S ja TTK 350 S) 13 Selitys 11 TTK 140/170/350 S Palaa, kun kondenssivesisäiliö on täynnä tai huonosti paikallaan 12 Virtakytkin aitteen kytkeminen päälle ja pois päältä; palaa, kun laite on käynnistetty 13 Vääntökytkin Suhteellisen ilmankosteuden valinta Käyttötunti- ja sähkönkulutusmittari aitteen lisävarusteina on saatavana käyttötuntimittari tai käyttötunti- ja sähkönkulutusmittari (katso kuva). Ota tässä tapauksessa yhteyttä Trotec-asiakaspalveluun. aitteen kytkentä Kun laite on otettu käyttöön kappaleen Käyttöönotto mukaisesti, se voidaan käynnistää. 1. Suorita seuraavat tarkistukset ennen käynnistämistä: ð Vain mallit TTK 140 S, TTK 170 S ja TTK 350 S: Varmista, että kondenssivesisäiliö on tyhjä ja asetettu oikein paikoilleen. Muutoin laite ei käynnisty! ð Vain malli TTK 650 S: Varmista, että kondenssiveden poistoletku on liitetty laitteeseen oikein ja että se on vaurioitumaton. 2. iitä verkkopistoke määräysten mukaisesti suojattuun pistorasiaan. 3. Kytke laite päälle virtakytkimestä (12). 4. Varmista, että virtakytkimen (12) valo palaa. 5. Vain mallit TTK 140 S, TTK 170 S ja TTK 350 S: Tarkista, että kondenssivesisäiliön merkkivalo (11) on sammunut. Tyhjennä muussa tapauksessa kondenssivesisäiliö tai tarkista, että se on oikein paikoillaan. 6. Säädä huoneen suhteellista ilmankosteutta vääntökytkimen (13) avulla. Käyttötila Jatkuva käyttö Jatkuvassa käytössä laite kuivattaa ilmaa jatkuvasti kosteuspitoisuudesta riippumatta. Käynnistä jatkuva käyttö asettamalla vääntökytkin (13) asentoon Max. Kondenssiveden poistoletkun liittäminen (TTK 140 S / TTK 170 S / TTK 350 S) Pitkäaikaista jatkuvaa käyttöä tai ilman valvontaa suoritettavaa ilmankuivausta varten laitteeseen on liitettävä sopiva kondenssiveden poistoletku ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

9 2. 1/2'' Kondenssiveden poistoletkun liittäminen (TTK 650 S) Pitkäaikaista jatkuvaa käyttöä tai ilman valvontaa suoritettavaa ilmankuivausta varten laitteeseen on liitettävä sopiva kondenssiveden poistoletku. 1. Automaattinen sulatus Jos huoneen lämpötila on alle 11 C, haihduttimeen tiivistyy kuivatuksen aikana jäätä. aite suorittaa tällöin automaattisen sulatuksen. Sulatuksen kesto voi vaihdella. Älä sammuta laitetta automaattisen sulatuksen aikana. Älä vedä verkkopistoketta pistorasiasta. Käyttö kondenssivesipumpulla (lisävaruste) Vaihtoehtoisesti kondenssivesi voidaan johtaa laitteesta jälkikäteen asennettavan kondenssivesipumpun avulla (katso kappale Tilattavat lisävarusteet). Jopa 50 metrin pumppausteholla ja enintään 4 metrin nostokorkeudella jatkuva kondenssiveden poisto on mahdollista myös usean kerroksen alueella. Käytöstä poistaminen Varoitus sähköjännitteestä Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät. Sammuta laite. Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Puhdista laite kappaleen Huolto mukaisesti. Varastoi laite kappaleen Varastointi mukaisesti. 2. ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 9

10 Viat ja häiriöt aitteen toiminta on tarkastettu monta kertaa valmistuksen aikana. Jos toiminnassa tästä huolimatta ilmenee häiriöitä, tarkista laite seuraavan luettelon mukaan. aite ei käynnisty: Tarkista verkkoliitäntä. Tarkista verkkojohto ja verkkopistoke vaurioiden varalta. Tarkista käyttöpaikan sulake. Tarkista kondenssivesisäiliön täyttötaso ja tyhjennä se tarvittaessa. Kondenssivesisäiliön merkkivalo (11) ei saa palaa. aite on käynnissä, mutta kondenssivettä ei muodostu: Käytettäessä kondenssivesipumppua: tarkista, ovatko kondenssivesisäiliö ja letkut likaantuneet. Varmista, että suhteellinen ilmankosteus vastaa teknisiä tietoja. Tarkista, onko ilmansuodatin likainen. Puhdista ja vaihda ilmansuodatin tarvittaessa. Tarkista, onko kondensaattorin ulkopuoli likainen (katso kappale Huolto). Toimita likainen kondensaattori puhdistettavaksi asiantuntijalle tai yritykselle Trotec. aite suorittaa automaattisen sulatuksen. Automaattisen sulatuksen aikana ilmankuivausta ei suoriteta. aite on äänekäs tai tärisee: Tarkista, onko laite asetettu suoraan. Kondenssivesi valuu ulos: Tarkista laitteen tiiviys. Kompressori ei käy: Tarkista huoneen lämpötila. Ota huomioon laitteen teknisissä tiedoissa mainitut sallitut käyttöalueet. Tarkista, onko kompressorin ylikuumenemissuoja lauennut. Irrota laite sähköverkosta ja anna laitteen jäähtyä n. 10 minuuttia ennen kuin liität sen takaisin sähköverkkoon. aite suorittaa automaattisen sulatuksen. Automaattisen sulatuksen aikana ilmankuivausta ei suoriteta. aite lämpenee huomattavasti, on äänekäs tai on menettämässä tehoaan: Tarkista, ovatko ilman tuloaukot ja ilmansuodatin likaisia. Poista lika ulkopuolelta. Tarkista, onko laitteen ulkopuoli likainen (katso kappale Huolto). Toimita laitteen sisäpuoli puhdistettavaksi jäähdytys- ja ilmastointitekniikan asiantuntijalle tai yritykselle Trotec. aite ei toimi häiriöttömästi näiden tarkistusten jälkeen? Ota yhteyttä asiakaspalveluun. Toimita laite korjattavaksi jäähdytys- ja ilmastointitekniikan asiantuntijalle tai yritykselle Trotec. Huomaa Odota vähintään 3 minuuttia kaikkien huolto- ja korjaustöiden jälkeen. Käynnistä laite vasta sitten. 10 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

11 Huolto Huoltovälit Tarkastus- ja huoltoväli Ilman tulo- ja poistoaukkojen tarkistaminen likaisuuden ja vieraiden esineiden varalta, puhdistus tarvittaessa ennen jokaista käyttökertaa X tarpeen mukaan vähintään 2 viikon välein vähintään 4 viikon välein vähintään 6 kuukauden välein vähintään kerran vuodessa Ulko-osien puhdistus X X aitteen sisäosien likaisuuden silmämääräinen tarkistus Ilmansuodattimen tarkistaminen likaisuuden ja vieraiden esineiden varalta, puhdistus tai vaihto tarvittaessa Ilmansuodattimen vaihtaminen Vaurioiden tarkistaminen X X X Kiinnitysruuvien tarkistaminen X X Koekäytön suorittaminen Kondenssivesisäiliön ja/tai poistoletkun tyhjentäminen Tarkastus- ja huoltotoimenpiteet aitetyyppi:... aitenumero:... X Tarkastus- ja huoltoväli Ilman tulo- ja poistoaukkojen likaisuuden tarkistaminen ja puhdistus Ulko-osien puhdistus aitteen sisäosien likaisuuden silmämääräinen tarkistus Ilmansuodattimen likaisuuden tarkistaminen ja puhdistus tai vaihto Ilmansuodattimen vaihtaminen Vaurioiden tarkistaminen Kiinnitysruuvien tarkistaminen Koekäytön suorittaminen Kondenssivesisäiliön ja/tai poistoletkun tyhjentäminen Huomautukset X X X X X 1. Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys: Päiväys: Päiväys:... Allekirjoitus:... Allekirjoitus:... Allekirjoitus: Päiväys: Päiväys: Päiväys:... Allekirjoitus:... Allekirjoitus:... Allekirjoitus: Päiväys: Päiväys: Päiväys:... Allekirjoitus:... Allekirjoitus:... Allekirjoitus: Päiväys: Päiväys: Päiväys:... Allekirjoitus:... Allekirjoitus:... Allekirjoitus:... ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 11

12 Toimenpiteet ennen huoltoa Varoitus sähköjännitteestä Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät. Sammuta laite. Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Varoitus sähköjännitteestä Huoltotoimenpiteitä, jotka vaativat kotelon avaamista, saavat suorittaa ainoastaan valtuutetut ammattilaiset tai Trotec. Ilmansuodattimen puhdistus Huomaa Varmista, että ilmansuodatin ei ole kulunut tai vaurioitunut. Ilmansuodattimen kulmat ja reunat eivät saa olla muokkautuneita tai pyöristyneitä. Varmista ennen kuin laitat ilmansuodattimen paikoilleen, että se on ehjä ja kuiva! Ilmansuodatin on puhdistettava, kun se on likainen. Tämä ilmenee esim. vähentyneenä tehona (katso kappale Viat ja häiriöt). 1. Poista ilmansuodatin laitteesta. Kotelon puhdistus Puhdista kotelo kostutetulla, pehmeällä ja nukkaamattomalla pyyhkeellä. Varmista, että laitteen sisään ei pääse nestettä. Varmista, että sähköosat eivät pääse kosketuksiin nesteiden kanssa. Älä käytä liinan kostuttamiseen voimakkaita puhdistusaineita, kuten puhdistussuihkeita, liuotteita, alkoholipitoisia puhdistusaineita tai hankausaineita. aitteen sisäosien likaisuuden silmämääräinen tarkistus 1. Irrota ilmansuodatin. 2. Valaise laitteen aukkoja taskulampulla. 3. Tarkista laitteen sisäosien likaisuus. 4. Jos havaitset laitteen sisällä paksun pölykerroksen, toimita laitteen sisäpuoli puhdistettavaksi jäähdytys- ja ilmastointitekniikan asiantuntijalle tai yritykselle Trotec. 5. Aseta ilmansuodatin takaisin paikoilleen. Jäähdytysainepiiri Jäähdytysainepiiri on huoltovapaa, hermeettisesti suljettu järjestelmä, jonka saa huoltaa ja korjata vain jäähdytys- ja ilmastointitekniikan ammattiliike tai Trotec. 12 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

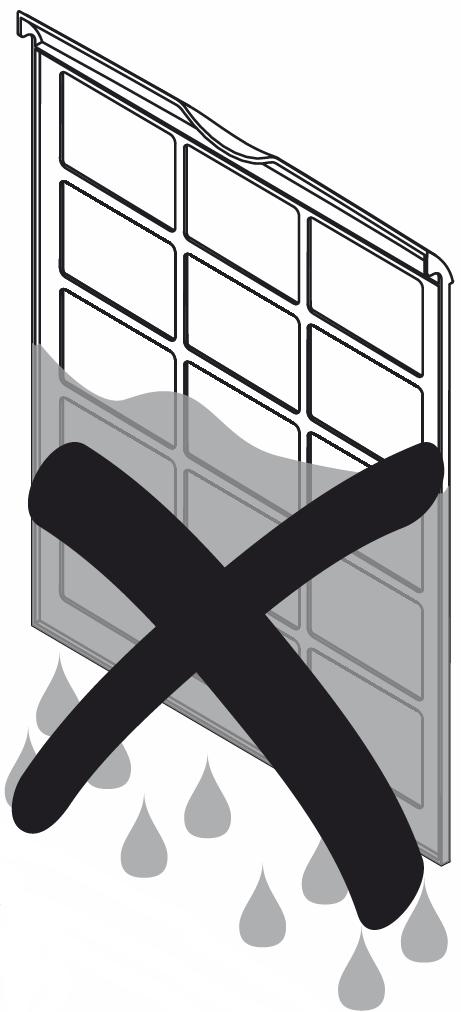

13 2. Puhdista suodatin pehmeällä, nukkaamattomalla, kevyesti kostutetulla liinalla. Jos suodatin on hyvin likainen, puhdista se lämpimällä vedellä, johon on sekoitettu neutraalia puhdistusainetta. Kondenssivesisäiliön tyhjentäminen (TTK 140 S / TTK 170 S / TTK 350 S) 1. Tietoa Kompressori käynnistyy aina viiveellä. Tämä suojaa kompressoria ja pidentää sen käyttöikää. Kun poistat kondenssivesisäiliön laitteesta ja asetat sen takaisin tyhjentämisen jälkeen, se käynnistyy uudelleen n. 3 minuutin viiveen jälkeen. Tämä viive on aktiivinen myös lisävarusteena saatavan hygrostaattikäytön aikana. Jos huoneen kosteus nousee yli esikytkimen asetuksen, kompressori käynnistyy vasta aikaviiveen jälkeen. Tuuletin sen sijaan jatkaa kompressorista riippumatta. Vain kun kondenssivesisäiliö on poistettu laitteesta, se ei käynnisty. 3. Anna suodattimen kuivua kokonaan. Älä laita märkää suodatinta laitteeseen! 4. aita ilmansuodatin takaisin laitteeseen. 2. ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 13

14 3. Toimet huollon jälkeen Kun haluat jatkaa laitteen käyttöä: iitä laite verkkoon työntämällä pistoke pistorasiaan. Kun et käytä laitetta pitkään aikaan: Varastoi laite kappaleen Varastointi mukaisesti. 4. Kun kondenssivesisäiliö on täynnä tai sitä ei ole asetettu paikalleen oikein, kondenssivesisäiliön merkkivalo (11) palaa. Kompressori ja tuuletin sammuvat. 14 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

15 Tekninen liite Tekniset tiedot Parametri Arvo Malli TTK 140 S TTK 170 S TTK 350 S TTK 650 S 30 C / 80 % suht. kost. 35 l / 24 h 40 l / 24 h 55 l / 24 h 125 l / 24 h Kuivausteho, maks. 40 l / 24 h 50 l / 24 h 70 l / 24 h 150 l / 24 h Toiminta-alue (lämpötila) 5 C 32 C 5 C 32 C 5 C 32 C 5 C 32 C Toiminta-alue (suhteellinen ilmankosteus) % suht. kost % suht. kost % suht. kost % suht. kost. Paine, imupuoli 0,9 MPa 1,2 MPa 1,2 MPa 1,2 MPa Paine, poistopuoli 2,5 MPa 4,2 MPa 4,2 MPa 4,2 MPa Ilman tilavuusvirta 580 m 3 /h 580 m 3 /h 1000 m 3 /h 1000 m 3 /h Verkkoliitäntä 1/N/PE ~ 230 V / 50 Hz 1/N/PE ~ 230 V / 50 Hz 1/N/PE ~ 230 V / 50 Hz 1/N/PE ~ 230 V / 50 Hz Tehonotto, maks. 0,7 kw 0,9 kw 1,3 kw 2,5 kw Nimellisvirta 3,2 A 4,0 A 5,8 A 11,4 A Vesisäiliön tilavuus 6 l 6 l 6 l - Kylmäaine R-407C R-410A R-410A R-410A Kylmäainemäärä 475 g 510 g 650 g 1050 g GWP-kerroin CO 2 -ekvivalentti 0,84 t 1,06 t 1,36 t 2,19 t Äänenpainetaso pa (1 m; standardin DIN K3 mukaan) 52 db(a) 52 db(a) 54 db(a) 56 db(a) Mitat (pituus x leveys x korkeus) 605 x 400 x 400 mm 635 x 400 x 520 mm 745 x 415 x 520 mm 810 x 415 x 980 mm Minimietäisyys seiniin/ esineisiin ylhäällä (A): takana (B): sivulla (C): edessä (D): Paino 29 kg 32 kg 39 kg 52 kg ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 15

16 Kytkentäkaavio TTK 140 S / TTK 170 S / TTK 350 S E Wiring diagram with Time Counter (Optional) E Wiring diagram with Time & Energy Counter (Optional) E E S1 0/1 S1 0/1 230V /50Hz 1 S V /50Hz S Schuko Plug Schuko Plug S3 S3 H PCB (XGNF03) HE PCB (XGNF03) N NC NO N in out N NC NO N Time Counter (Optional) RC M1 M2 Y Time +Energy Counter (Optional) RC M1 M2 Y N N E N S1 - Earthing / Erdung - Common ine / Gemeinsame - ine / Außenleiter - On-Off Switch & Red amp / Geräteschalter 0/1 & Signalleuchte rot S2 S3 - Mic ro S witc h - Humidistat / Hygrostat l M1 - Compressor / Kompressor M2 - Fan motor /üftermotor Y - Two Way Valve / Abtau-Magnetventil RC - Running Capacitor / Motorbetriebskondensator H - Time Counter / (Tank full) (Behälter voll) (Tank Full) / Mikroschalter Wippe Vo lstand (Behälter voll) (170/350) (Optional) (Z usätzliche) Zeit Zähler (170/350) E N S1 - Earthing / Erdung - Common ine / Gemeinsame - ine / Außenleiter - On-Off Switch & Red amp / Geräteschalter 0/1 & Signalleuchte rot S2 S3 - Mic ro S witc h - Humidistat / Hygrostat l M1 - Compressor / Kompressor M2 - Fan motor /üftermotor Y - Two Way Valve / Abtau-Magnetventil RC - Running Capacitor / Motorbetriebskondensator HE - Time + Energy Counter / (Tank full) (Behälter voll) (Tank Full) / Mikroschalter Wippe Vo lstand (Behälter voll) (170/350) (170/350) ( Optional) Zeit + Energie Zähler (Zusätzliche) 16 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

17 TTK 650 S E Wiring diagram with Time Counter (Optional) E Wiring diagram with Time & Energy Counter (Optional) S1 0/1 E S1 0/1 E 230V /50Hz S2 230V /50Hz S2 Schuko Plug R Schuko Plug R H PCB HE PCB N NC NO N in out N NC NO N N Time Counter (Optional) RC M1 M2 Y N Time +Energy Counter (Optional) RC M1 M2 Y E N S1 S2 - Earthing / Erdung - ine / Außenleiter - Common ine / Gemeinsame - On-Off switch / Geräteschalter 0/1 - Humidistat / Hygrostat M1 - Compressor / Kompressor M2 - Fan motor / üftermotor Y R - Two way valve / Abtau-Magnetventil - Power Relay / eistungsrelais RC - Running Capacitor / Motorbetriebskondensator H - Time counter / (170/350) (Optional) (Z usätzliche) Zeit Zähler (170/350) E - Earthing / Erdung - ine / Außenleiter N - Common ine / Gemeinsame S1 - On-Off switch /Geräteschalter 0/1 S2 - Humidistat /Hygrostat M1 - Compressor / Kompressor M2 - Fan motor /üftermotor Y - Two way valve / Abtau-Magnetventil R - Power Relay / eistungsrelais RC - Running Capacitor / Motorbetriebskondensator HE - Time & Energy Counter / (170/350) (170/350) ( Optional) Zeit & Energie Zähler (Zusätzliche) ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 17

18 Varaosien kuvaus ja varaosaluettelo TTK 140 S Tietoa Varaosien positionumerot poikkeavat ohjeissa käytetyistä rakenneosien positionumeroista Nro Varaosa Nro Varaosa Nro Varaosa 1 structural element for Ø 250 fan 16 compressor's metallic bushing 31 tank base plate shaft 2 baseplate 17 compressor's rubber grommet /4 l PP water tank 3 air outlet ventilation grid 19 compressor's relay 33 cable gland and electric terminal block 4 air inlet ventilation grid 20 r407c compressor 34 supply cable 5 motor fan brackets 21 Ø 254 aluminium sucking fan blade 35 mechanical hygrostat 6 PVC hood W output electric motor fan 36 hygrostat support 7 water tank base plate 23 finned pack condensing & evaporating coil 37 full tank helical springs 8 condensates' water pan 24 electronic printed circuit board 39 top hood thermic isolating adhesive foam 9 grip 25 ABS hygrostat adjusting knob 40 3/8" water hose, 0.45 m length 10 spinning castor with brake 26 control panel sticker 41 threaded hose connector for 3/4" hose 11 loose spinning castor 27 air filter 42 hour counter gap cover 12 combined power switch, tank full warning lamp, silicon cover 13 defrosting system solenoid valve 29 ABS full tank micro switch protection case 14 compressor's overload protection 30 full tank micro switch 28 filter support 43 defrosting system temperature probe 44 water tank's bail handle 18 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

19 Varaosien kuvaus ja varaosaluettelo TTK 170 S Tietoa Varaosien positionumerot poikkeavat ohjeissa käytetyistä rakenneosien positionumeroista Nro Varaosa Nro Varaosa Nro Varaosa 1 structural element for Ø 250 fan 17 air filter 37 defrosting system solenoid valve 2 baseplate 18 filter support 38 top hood thermic isolating adhesive foam 3 air outlet ventilation grid 19 full tank micro switch protection case μf running capacitor 4 air inlet ventilation grid 20 full tank micro switch 40 r407c compressor 5 motor fan brackets 21 tank base plate shaft 43 compressor's overload protection 6 PVC hood /4 l PP water tank 44 compressor's rubber grommet 7 water tank base plate 23 cable gland and electric terminal block 45 compressor's metallic bushing 8 condensates' water pan 24 supply cable 46 PA 3 mm saddle spacer for wheels' shaft 9 grip 25 mechanical hygrostat 47 3/8" water hose, 0.45 m length 10 combined power switch, tank full warning lamp, silicon cover 26 hygrostat support 47 Ø 250 wheel 11 Ø 254 aluminium sucking fan blade 27 full tank helical springs 48 threaded hose connector for 3/4" hose W output electric motor fan 28 tubular foot 49 hour counter gap cover 13 finned pack condensing & evaporating coil 29 tubular handle 50 defrosting system temperature probe 14 electronic printed circuit board 30 clamping plastic saddle foot 51 water tank's bail handle 15 ABS hygrostat adjusting knob 31 PA 6 mm saddle spacer for tubular handle 16 control panel sticker 34 Ø 20 wheel shaft ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 19

20 Varaosien kuvaus ja varaosaluettelo TTK 350 S Tietoa Varaosien positionumerot poikkeavat ohjeissa käytetyistä rakenneosien positionumeroista Nro Varaosa Nro Varaosa Nr o Varaosa 1 structural element for Ø 300 fan 17 air filter 37 defrosting system solenoid valve 2 baseplate 18 filter support 38 top hood thermic isolating adhesive foam 3 air outlet ventilation grid 19 full tank micro switch protection case μf running capacitor 4 air inlet ventilation grid 20 full tank micro switch 40 r407c compressor 5 motor fan brackets 21 tank base plate shaft 43 compressor's overload protection 6 PVC hood /4 l PP water tank 44 compressor's rubber grommet 7 water tank base plate 23 cable gland and electric terminal block 45 compressor's metallic bushing 8 condensates' water pan 24 supply cable 46 PA 3 mm saddle spacer for wheels' shaft 9 grip 25 mechanical hygrostat 47 3/8" water hose, 0.45 m length 10 combined power switch, tank full warning lamp, silicon cover 26 hygrostat support 47 Ø 250 wheel 11 Ø 300 aluminium sucking fan blade 27 full tank helical springs 48 threaded hose connector for 3/4" hose W output electric motor fan 28 tubular foot 49 hour counter gap cover 13 finned pack condensing & evaporating coil 29 tubular handle 50 defrosting system temperature probe 14 electronic printed circuit board 30 clamping plastic saddle foot 51 water tank's bail handle 15 ABS hygrostat adjusting knob 31 PA 6 mm saddle spacer for tubular handle 16 control panel sticker 34 Ø 20 wheel shaft 20 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S

21 Varaosien kuvaus ja varaosaluettelo TTK 650 S Tietoa Varaosien positionumerot poikkeavat ohjeissa käytetyistä rakenneosien positionumeroista Nr o Varaosa Nro Varaosa Nr o Varaosa 1 baseplate 18 Ø250 wheel 37 compressor's rubber grommet 2 structural element for Ø300 fan 19 Ø20 wheel shaft 40 compressor overload protector 3 air outlet ventilation grid 21 plastic feet for handle 41 50μF running capacitor 4 air inlet ventilation grid 22 PA shaft 3mm spacer 42 electronic printed circuit board 5 back panel 23 hour counter gap cover 43 power relay 6 Pre-coated PVC hood 24 motor fan brackets 44 defrosting system temperature probe 7 tubular handle W output electric motor fan 46 cable gland and electric terminal block 8 tubular foot 26 Ø 300 aluminium sucking fan blade 47 supply cable 9 threaded condensates' water pan 28 1/2" to 3/8" reduction pipe bushing 48 thermostatic expansion valve 10 PA 1/2" nut 30 power switch, transparent silicon cover 49 defrosting system solenoid valve 11 air filter 31 ABS hygrostat adjusting knob 51 filter support 13 PA 6 mm saddle spacer 32 control panel sticker 54 turn lock 14 grip 33 finned pack condensing. evaporating coil 56 mechanical hygrostat 15 threaded hose connector 34 top hood thermic isolating adhesive foam 57 hygrostat support 16 3/8" hexagonal threaded plug 35 r407c compressor 58 9/16" water hose, 0.45 m length 17 2x18x25 rubber washer 36 compressor's metallic bushing ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S 21

22 Hävittäminen Yliviivatun roskatynnyrin symboli vanhassa sähkö- tai elektroniikkalaitteessa tarkoittaa, ettei sitä saa hävittää sekajätteen mukana sen käyttöiän lopussa. ähellä sijaitseviin keräyspisteisiin voi maksutta palauttaa vanhoja sähkö- ja elektroniikkalaitteita. Osoitteet saat oman asuinkuntasi jäteneuvonnasta. öydät tietoa myös tarjoamistamme muista palautusmahdollisuuksista verkkosivuiltamme Sähkö- ja elektroniikkaromun erillisen keräyksen tarkoituksena on mahdollistaa vanhojen laitteiden kierrätys ja kaikenlainen uusiokäyttö sekä estää laitteiden mahdollisesti sisältämien vaarallisten aineiden haitalliset vaikutukset ympäristölle ja ihmisten terveydelle hävittämisen yhteydessä. aite toimii fluoratulla kasvihuonekaasulla, joka voi olla ympäristölle vaarallista ja edistää ilmaston lämpenemistä päätyessään ilmakehään. isätietoa löydät tyyppikilvestä. Hävitä laitteessa oleva jäähdytysaine asianmukaisella tavalla kansallisten määräysten mukaisesti. Vaatimustenmukaisuusvakuutus Tässä esitetään vaatimustenmukaisuusvakuutuksen sisältö. Allekirjoitettu vaatimustenmukaisuusvakuutus löytyy osoitteesta Vaatimustenmukaisuusvakuutus Konedirektiivin 2006/42/EY liitteen II 1 osan A jakson mukainen Trotec GmbH & Co. KG vakuuttaa, että jäljempänä yksilöity kone on kehitetty, suunniteltu ja valmistettu EU-konedirektiivin 2006/42/EY vaatimusten mukaisesti. Tuotemalli/tuote: TTK 140 S, TTK 170 S, TTK 350 S, TTK 650 S Tuotetyyppi: Valmistusvuosi alkaen: 2018 Noudatettavat EU-direktiivit: 2011/65/EU: /30/EU: ilmankuivain Sovellettavat yhdenmukaistetut standardit: EN :2015 EN :2017 EN :2012 EN :2012/A11:2014 EN :2003 EN :2003/A1:2006 EN :2003/A11:2004 EN :2003/A12:2005 EN :2003/A2:2009 EN :2003/A13:2012 EN :2014 EN :2013 Sovellettavat kansalliset standardit ja tekniset eritelmät: Ei mitään Valmistaja ja teknisen tiedoston kokoamiseen valtuutettu henkilö: Trotec GmbH & Co. KG Grebbener Straße 7, D Heinsberg Puhelin: S-posti: info@trotec.de aatimispaikka ja -päivämäärä: Heinsberg Detlef von der ieck, toimitusjohtaja 22 ilmankuivain TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S
