1 EXAKTOR - Valaisimet Valikoima Q2 2018

2 SISÄLTÖ Yleisvalaisimet Titan yleisvalaisimet 6 Exaktor 9020B komerovalaisin 6 Naiad LED G3 yleisvalaisimet 7 Naiad LED G3 RS 8 Naiad T5 yleisvalaisimet 9 Nembus LED yleisvalaisimet 10 Sarja 24 yleisvalaisimet 11 Toimistovalaisimet Ra ripustusvalaisimet 15 Stratus toimistovalaisimet 17 Cressida T5 toimistovalaisimet 19 Cosmic-Ceiling ja AS toimistovalaisimet 19 Cosmic Office T5 toimistovalaisimet 20 Peak T5 toimistovalaisimet 21 TeleLED toimistovalaisimet 22 Peak LED yleisvalaisimet 23 Moln BAS LED paneelivalaisimet 24 MOLN PRO paneelivalaisimet 25 Teollisuusvalaisimet Zodiac T8/T5 teollisuuden runkovalaisimet 28 Tage teollisuusvalaisimet 29 Zenit LED teollisuusvalaisimet 30 MAMBAmini / Agro teollisuusvalaisimet 32 Anaconda teollisuusvalaisimet 33 Cobra teollisuusvalaisimet 33 Beam HighBay LED-laajasäteilijät 34

3 SÄHKÖNUMEROHAKEMISTO SÄHKÖNUMERO... SIVUNUMERO LUETTELOSSA 01 SÄHKÖNUMEROHAKEMISTO Yleisvalaisimet 6-11 Toimistovalaisimet Teollisuusvalaisimet SÄHKÖNUMEROHAKEMISTO 3

4 4 YLEISVALAISIMET

5 Yleisvalaisimet YLEISVALAISIMET 5

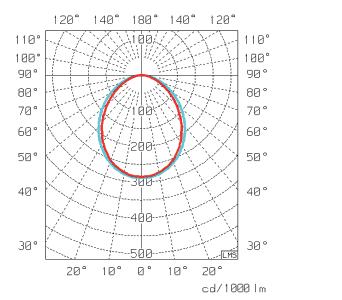

6 Titan yleisvalaisimet IP20/SL I Asennetaan suoraan kattoon, rasiakiinnityksellä tai avaimenreikäkiinnityksellä. -o- 3x2,5 ² Runko pulverimaalattua teräspeltiä. Päädyt valkoista ASA-muovia. Jousikiinnikkeiset päädyt helpottavat asennusta ja lampun vaihtamista. Kupu UV-suojattua opaaliakryylimuovia Valonlähde: T5 14W/830 T5 28W/830 T5 35W/830 (G5), lamput sisältyvät toimitukseen. Myös lamputtomat versiot: T5 14W G5 T5 28W G5 Jousikiinnikepääty Lamput mukana Lajimerkki Snro V Pituus Leveys 2602/14 2x14W/830 opal * , /14 2x14W/840 opal , /28 2x28W/830 opal * , /28 2x28W/840 opal , /35 2x35W/830 opal * , /35 2x35W/840 opal ,30 Ilman lamppua 2602/14 2x14W B op , /28 2x28W op * ,30 Varakuvut Kupu 2602/35 2x35W op ,25 Kupu 2602/28 2x28W op ,40 Kupu 2602/14 2x14W op ,20 Exaktor 9020B komerovalaisin IP/SL-luokka: Valonlähde: IP20/SL II Asennetaan ovenkarmiin. -o 2x2,5 ², 230V Runko vaalean harmaata muovia. Lampunsuoja valkoista pulverimaalattua teräslevyä. Valaisin varustettu kytkimellä. E Lajimerkki Snro V Pituus Leveys 9020B * ,30 6 YLEISVALAISIMET

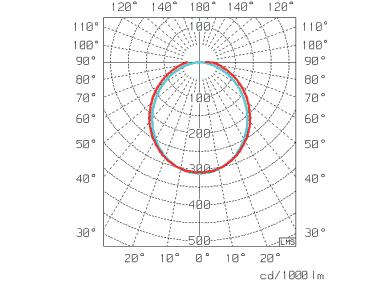

7 Naiad LED G3 yleisvalaisimet Elinikä: Käyttölämpötila: IP44/SL I Asennetaan suoraan kattoon, seinään tai valaisinripustuskiskoon. Pohjan avainmenreikä -kiinnitys helpottaa asennusta. -o- 5x2,5 ² Pikakytkentäliitin on valaisimen keskellä. Läpijohdotetuissa malleissa pikakytkentäliitin on valaisimen kuassakin päädyssä. ÖK=läpijohdotettu Valaisimen runko ja asennuslevy ovat valkoiseksi pulverimaalattua teräslevyä. Päädyt ASA-muovia Satiiniopaali akryylikupu DALI (Switch DIM) Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor)led moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h C Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys Naiad L lm 840 O * , Naiad L lm 840 O DALI ,6 Naiad L lm 830 O ,6 Naiad L lm 830 O DALI ,6 Naiad L lm 840 O ,6 Naiad L lm 840 O DALI ,6 Naiad L lm 840 O * ,8 Naiad L lm 840 O DALI * ,8 Naiad L lm 830 O * ,8 Opaalikuvulla Naiad L lm 830 O DALI ,8 Naiad L lm 840 O ÖK * ,8 Naiad L lm840 O ÖK DALI ,8 Naiad L lm 830 O ÖK ,8 Naiad L lm 830 O ÖK DALI ,8 Naiad L lm 840 O * ,8 Naiad L lm 840 O DALI ,8 Naiad L lm 830 O ,8 Naiad L lm 830 O DALI ,8 Naiad L lm 840 O * ,5 Naiad L lm 840 O DALI ,5 Naiad L lm 830 O ,5 Naiad L lm 830 O DALI ,5 Naiad L lm 840 O ÖK * ,5 Naiad L lm840 O ÖK DALI ,5 Naiad L lm 830 O ÖK ,5 Naiad L lm830 O ÖK DALI ,5 Naiad L lm 840 O * ,5 Naiad L lm 840 O DALI ,5 Naiad L lm 830 O ,5 Naiad L lm 830 O DALI ,5 Varakuvut Naiad LED G2 kupu 593 AC O * 593 0,3 Naiad LED G2 kupu 1193 AC O * ,3 Naiad LED G2 kupu 1493 AC O * ,3 YLEISVALAISIMET 7

8 Naiad LED G3 tunnistinvalaisimet (RS & PIR) sekä turvavalo (Turv) Elinikä: IP44 /SL I (PIR IP42) Asennetaan suoraan kattoon, seinään tai valaisinripustuskiskoon. Pohjan avainmenreikä -kiinnitys helpottaa asennusta. -o- 5x2,5 ² Pikakytkentäliitin on valaisimen keskellä. Valaisimen runko ja asennuslevy ovat valkoiseksi pulverimaalattua teräslevyä. Päädyt ASA-muovia Satiiniopaali akryylikupu RS= liiketunnistin. Mikroaaltotunnistin. PIR=läsnäolotunnistin. Infrapunatunnistin Tunnistimien herkkyyttä ja toiminta-aikaa voidaan säätää. Toiminta-aika 5 s - 30 min Säädettävä hämäräkytkin lx RS/PIR DIM versiot säätää valaisimen tehoa %. 10%=10% turvavaloteho kun tilassa ei ole henkilöitä. 100% = syttyy täyteen tehoon kun henkilö tulee tilaan Tunnistinmallit (RS/PIR) soveltuu myös masterorja, masterorjamasterasennuksiin. RS mallien orjakuormaa voidaan kytkeä max 400W. PIR-mallien max 200W. RS-version max asennuskorkes 4m. Naiad LED-Turv - turvavaloversio 1h akulla. Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor), LED moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys Naiad L lm 840 O RS * ,6 Naiad L lm 840 O RS DIM ,6 Naiad L lm 830 O RS ,6 Naiad L lm 830 O RS DIM ,6 Naiad L lm 840 O RS * ,8 Naiad L lm 840 O RS DIM ,8 Naiad L lm 830 O RS ,8 Naiad L lm 830 O RS DIM ,8 Naiad L lm 840 O PIR ,8 Naiad L lm840 O PIR DIM ,8 Naiad L lm830 O PIR DIM ,8 Naiad L lm 840 O RS ,8 Naiad L lm 840 O RS DIM ,8 Naiad L lm 830 O RS ,8 Naiad L lm 830 O RS DIM ,8 Naiad L lm 840 O Turv ,4 Naiad L lm 830 O Turv ,4 Naiad L lm 840 O RS * ,5 Naiad L lm 840 O RS DIM ,5 Naiad L lm 830 O RS ,5 Naiad L lm 830 O RS DIM ,5 Naiad L lm 840 O RS ,5 Naiad L lm 840 O RS DIM ,5 Naiad L lm 830 O RS ,5 Naiad L lm 830 O RS DIM ,5 8 YLEISVALAISIMET

9 Naiad T5 yleisvalaisimet Ohjattavuus: IP44/SL I Asennetaan suoraan kattoon, seinälle tai valaisinripustuskiskoon. Pohjan avaimenreikä - kiinnitys helpottaa asennusta. -o- 5x2,5 ² Pikakytkentäliitin on valaisimen keskellä. ÖK=läpijohdotettu. Läpijohdotetuissa malleissa pikakytkentäliitin on valaisimen kuassakin päädyssä. Valaisimen runko ja asennuslevy ovat valkoiseksi pulverimaalattua teräslevyä. Päädyt ASA-muovia. Kirkas tai opaaliakryylikupu V ja DALI voidaan kytkeä myös suorapainikeohjaukseen kuten Switch DIM Valonlähde: T5 14W, 28W, 35W, 49W (G5) Kirkkaalla kuvulla Lajimerkki Snro V Pituus Leveys 2512/14 2x14W IP44 kirkas ,8 2512/28 2x28W IP44 kirkas * ,4 2512/35 2x35W IP44 kirkas * ,2 2512/49 2x49W IP44 kirkas * ,2 2512/35 2x35W ÖK lj. IP44 kirkas * ,2 2512/49 2x49W ÖK lj. IP44 kirkas * ,2 Opaalikuvulla 2502/14 2x14W IP44 opaali * ,8 2502/28 2x28W IP44 opaali * ,4 2502/35 2x35W IP44 opaali * ,2 2502/49 2x49W IP44 opaali * ,2 Varakuvut 2502/28 2x28W kupu opaali * ,6 2502/35 2x35W/49W kupu opaali * ,8 2512/28 2x28W kupu kirkas * ,6 2512/35 2x35W/49W kupu kirkas * ,8 Lisätarvikkeet Väestosuojakiinnike ,7 326, 235 kannatinpari * 0, Väestönsuojakiinnike Kirkkaalla kuvulla Opaalikuvulla YLEISVALAISIMET 9

10 Nembus LED yleisvalaisimet IP44 /SL I Suoraan seinään tai kattoon. Valaisimessa on avaimenreikä-kiinnitys. Aukot on sijoitettu niin, että valaisimien linjasuoruutta voidaan säätää tarpeen mukaan Ohjattavuus: Elinikä: Käyttölämpötila: Mukana toimitettava tiiviste asennettava avaimenreikäkiinnitykseen IP44-luokitusta varten. Johtoaukot valaisimien päädyissä sekä takana pohjassa (2 kpl). Valaisin on varustettu 5-napaisella ketjutettavalla kytkentäliittimellä valaisimen keskellä. Dali-versiossa myös 2-napainen kytkentäliitin Runko on valkolakattua, sinkittyä teräslevyä. Päädyt valkoista ASA-muovia. Satiiniopaalikupu on korkealuokkaista PMMA-akryylia, joka tuottaa tasaisen valon hyvällä hyötysuhteell DALI (Switch DIM) Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor), LED moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h C Lajimerkki Snro V Teho W Valontuotto lm Pituus Leveys Värilämpötila NEMBUS LED 20W 840 IP44 OP * ,5 NEMBUS LED 20W 840 DALI IP44 OP ,5 NEMBUS LED 20W 830 IP44 OP ,5 NEMBUS LED 20W 830 DALI IP44 OP ,5 NEMBUS LED 38W 840 IP44 OP * ,6 NEMBUS LED 38W 840 DALI IP44 OP ,6 NEMBUS LED 38W 830 IP44 OP ,6 NEMBUS LED 38W 830 DALI IP44 OP ,6 10 YLEISVALAISIMET

11 Sarja 24 T8 ja T5 yleisvalaisimet Valonlähde: IP44/SL I Asennetaan katto- tai seinäpintaan. -o- 5x1,5 ², ÖK= läpijohdotettu 5x1,5 ². Runko valkoista pulverimaalattua teräslevyä. Päädyt valkoista ASA-muovia. Pitkittäisprismoitettu kupu joko kirkasta tai opaalia akryylimuovia. Alumiiniheijastin lisävarusteena. Valaisimeen sopii myös pakkasputket. HF = elektronisella liitäntälaitteella. T8 18W, 36W, 58W (G13) T5 14W, 28W, 35W, 49W (G5) Lajimerkki Snro V Pituus Leveys Opaalikuvulla 2402/14 2x14W op , /49 2x49W op , /28 2x28W op , /35 2x35W op , /18 2x18W HF op , /36 2x36W HF op * , /36 2x36W HF ÖK IP44 op , /58 2x58W HF op * , /58 2x58W HF ÖK IP44 op ,90 Lisätarvikkeet Sarja 24, väestös.kiinnikepari , kannatinpari * 0, Opaalikuvulla YLEISVALAISIMET 11

12 12 YLEISVALAISIMET

13 Toimistovalaisimet YLEISVALAISIMET 13

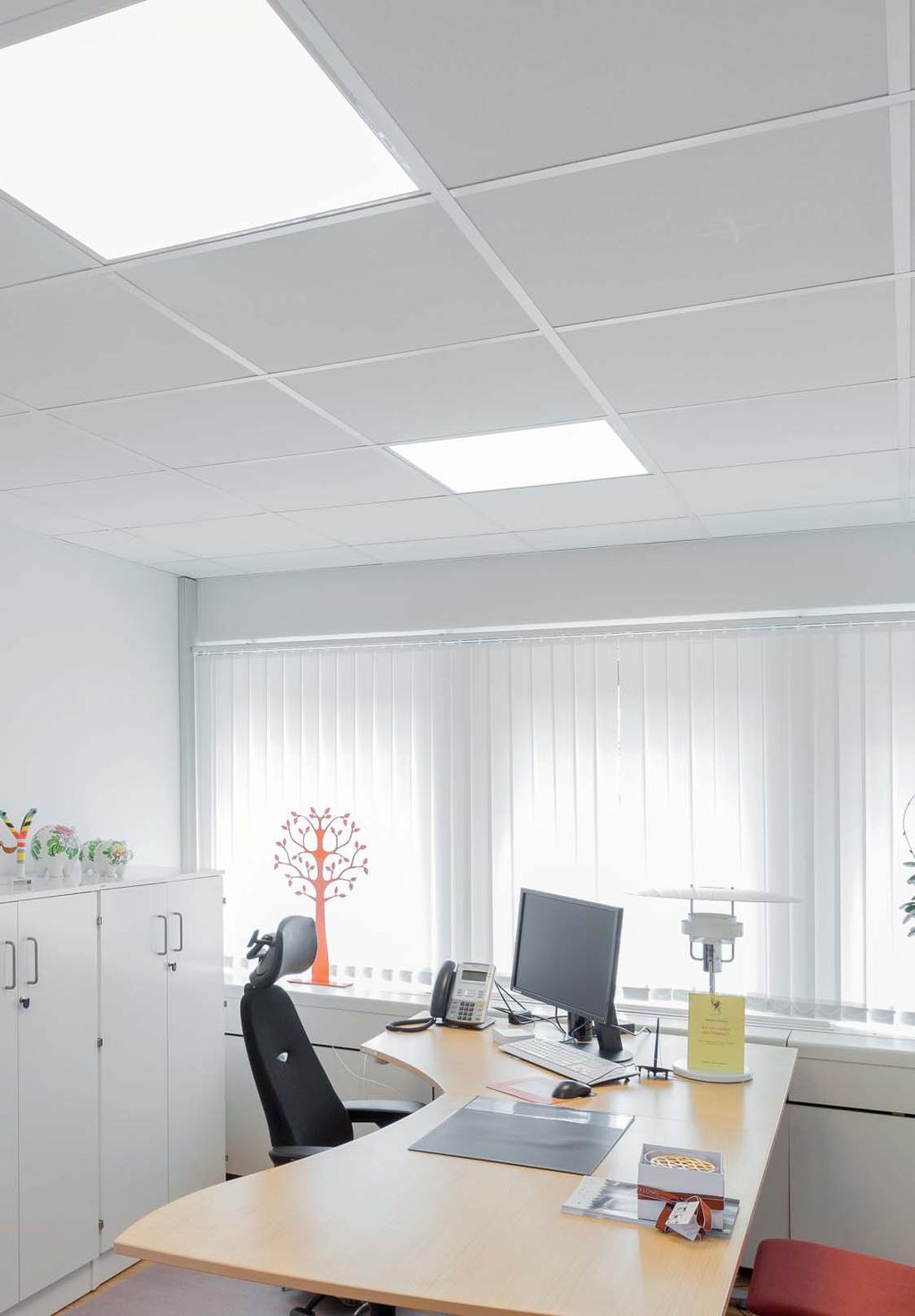

14 14 TOIMISTOVALAISIMET

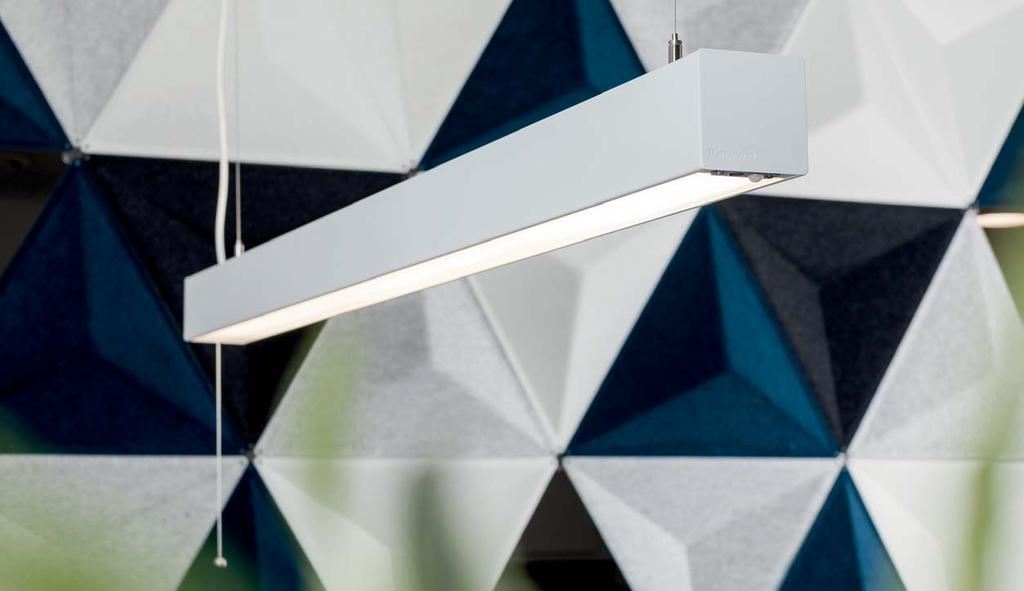

15 Ra ripustusvalaisimet Ohjattavuus: Elinikä: IP20 Ripustusasennus säädettävillä mukana toimitettavilla vaijeriripustimilla Sisältää 2,8m pistotulpallisen kangaspäällysteisen liitosjohdon Alumiini runko. Päädyt teräslevyä. Koko runko pulverimaalattu hopeanharmaaksi. Mikroprisma optiikka. De= DimEasy, vetokytkinhiennys AU Active + = Dim Easy vetokytkinhiennys + liiketunnistus + vakiovalosäätö Active + mallissa vakiona CLO (vakiovalontuotto elinkaaren aikana) Ylävalo 60%, alavalo 40% Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor), LED-moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila Pituus Leveys Ra L lm 840 DE ,8 Ra L lm 840 AU Active ,8 Thebe T5 ripustusvalaisimet Ohjattavuus: Valonlähde: IP20/SL I Ripustusasennus säädettävillä, mukana toimitettavilla 1500 vaijeriripustimilla. Sisältää 3 m pistotulpallisen liitosjohdon. Johtoaukot valaisimen keskellä. Runko valkoista teräspeltiä. Optinen mikroprisma PMMA akryyliä. Ylävalo 50%, alavalo 50% häikäisykulmalla 60. Pölysuoja ylävalolle sisältyy toimitukseen. DE = DimEasy-vetokytkinhiennys. DE auto = DimEasy-vetokytkinohjaus + liiketunnistus + vakiovalosäätö. T5 49W/840 G5, lamput sisältyvät toimitukseen Lajimerkki Snro V Pituus Leveys 1512/49 2x49W/840 DE * , /49 2x49W/840 DE auto , TOIMISTOVALAISIMET 15

16 16 TOIMISTOVALAISIMET

17 Stratus toimistovalaisimet Ohjattavuus: Valonjako: Elinikä: IP20 / SL I Ripustusasennus säädettävillä mukana toimitettavilla vaijeriripustimilla DT-versiot asennus suoraan kattoon tai kiskoon. Ripustettavat versiot sisältävät 3m liitosjohdon Valaisimen runko on valkoiseksi pulverimaalattua teräslevyä. Optiikkavaihtoehdot mikroprisma (MP) tai poikittaislamelli DA= DALI De= DimEasy, vetokytkinhiennys AU = Dim Easy vetokytkinhiennys + liiketunnistus + vakiovalosäätö Saatavana myös on/off mallit Ylävalo 60%, alavalo 40%. Tilauksesta myös 60% alas /40% ylös DT 100% alas. AS = epäsyetrinen Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor), LED-moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila Pituus Leveys Stratus L lm 840 MP DA ,5 Stratus L lm 830 MP DA ,5 Stratus L lm 840 R DA ,5 Stratus L lm 830 R DA ,5 Stratus L lm 840 MP DE ,5 Stratus L lm 830 MP DE ,5 Stratus L lm 840 R DE ,5 Stratus L lm 830 R DE ,5 Stratus L lm 840 MP AU ,5 Stratus L lm 830 MP AU ,5 Stratus L lm 840 R AU ,5 Stratus L lm 830 R AU ,5 Stratus DT L lm 840 MP ,0 Stratus DT L lm 830 MP ,0 Stratus DT L lm 840 R ,0 Stratus DT L lm 830 R ,0 Stratus DT L lm 840MP D ,0 Stratus DT L lm 830MP D ,0 Stratus DT L lm 840R DA ,0 Stratus DT L lm 830R DA ,0 Stratus DT L lm 840 AS ,0 Stratus DT L lm 830 AS ,0 Stratus DT L lm 840AS D ,0 Stratus DT L lm 830AS D ,0 Saatavana myös 1500 versiot Stratus MP Stratus R Stratus DT R Stratus DT MP Stratus DT AS TOIMISTOVALAISIMET 17

18 Cressida T5 toimistovalaisimet Valonlähde: IP20/SL I Ripustusasennus mukana toimitettavilla vaijeriripustimilla/liitosjohdolla. Toisessa päädyssä 3,0 m liitosjohto, jossa maadoitettu pistotulppa. Runko luonnoneloksoitua alumiinia ja komponenttilevy valkoiseksi maalattua teräspeltiä. Matalaluminanssinen DP + R -heijastinhäikäisysuoja. Valaistuksen ohjaus kahdella vetokytkimellä, ylä- ja alavalo erikseen. NS - versiot on varustettu läsnäolotunnistimella, joka kytkee valaisimen pois päältä viiveajan jälkeen ihmisten poistuttua huoneesta ja kytkee valaistuksen läsnäolotunnistimen aktivoiduttua. Varustettu ylävalon pölysuojalla. T5 28W/830, 35W/830 (G5), lamput sisältyvät toimitukseen Lajimerkki Snro V Pituus Leveys Luonnoneloksoidut 3963/28 3x28W/ , /35 3x35W/ , /28 3x28W/830 NS ,80 Valkoeloksoidut 3963/28 3x28W/830 valk * , /28 3x28W/830 NS valk , /35 3x35W/830 valk * , TOIMISTOVALAISIMET

19 Cosmic Ceiling ja Cosmic AS T5 toimistovalaisimet IP20/SL I Asennetaan kattoon tai ripustuskiskoon. -o- 3x2,5 ², liitin valaisimen keskellä. Runko valkoiseksi maalattua alumiinia (RAL 9016). Päädyt valkoista Asa-muovia. Matalaluminanssinen DP+R häikäisysuoja/heijastin. AS = epäsyetrinen valonjako, joten valaisin soveltuu taulujen ja seinien valaistukseen kannattimin 321B Ohjattavuus: Valonlähde: DALI = SwitchDim T5 14W/830, 28W/830, 35W/830, 49W/830, 54W/830, lamppu sisältyy toimitukseen. Lajimerkki Snro V Pituus 1-putkiset valaisimet Leveys 3561/14 1x14W/830 Ceiling , /28 1x28W/830 Ceiling , /35 1x35W/830 Ceiling , /49 1x49W/830 Ceiling ,20 2-putkiset valaisimet 3562/14 2x14W/830 Ceiling , /28 2x28W/830 Ceiling * , /35 2x35W/830 Ceiling * , /49 2x49W/830 Ceiling * , /49 2x49W/830 SW/D Ceiling ,20 AS epäsyetrinen valonjako 3501/54 1x54W/830 AS , /49 1x49W/830 AS ,20 321B/500 kannatinpari , TOIMISTOVALAISIMET 19

20 Cosmic Offi ce T5 toimistovalaisimet Valonlähde: IP20/SL I Ripustusasennus mukana toimitettavilla vaijeriripustimilla/kitkalukolla. Toisessa päädyssä 2,5 m liitosjohto, jossa maadoitettu pistotulppa. Runko valkoiseksi (RAL 9016) tai mustaksi maalattua (Musta) alumiinia. Päädyt valkoista Asa-muovia (Mustassa mustat), valaisimen päällä akryylipölysuoja. Matalaluminanssinen DP+R häikäisysuoja/heijastin. Valonjako alaspäin/ylöspäin. Auto = valaisimessa on läsnäolotunnistin ja vakiovalo-ohjaus. T5 28W/830, 35W/830, 49W/830, lamppu sisältyy toimitukseen Lajimerkki Snro V Pituus Leveys 1-putkiset valaisimet 3561/28 1x28W/830 Offi ce , /35 1x35W/830 Offi ce , /49 1x49W/830 Offi ce ,20 2-putkiset valaisimet 3562/28 2x28W/830 Offi ce * , /35 2x35W/830 Offi ce , /49 2x49W/830 Offi ce , /28 2x28W/830 auto Offi ce , /28 2x28W/830 musta Office , /35 2x35W/830 musta Office , /49 2x49W/830 SW/D Office , Cosmic School T5 toimistovalaisimet IP20/SL I Ripustusasennus mukana toimitettavilla vaijeriripustimilla/kitkalukolla. Toisessa päädyssä 2,5 m liitosjohto, jossa maadoitettu pistotulppa. Runko valkoiseksi pulverimaalattua alumiinia (RAL9016). Päädyt valkoista Asa-muovia, valaisimen päällä akryylipölysuoja. Matalaluminanssinen DP + R häikäisysuoja/heijastin. Valonjako alaspäin/ylöspäin. Valonlähde: T5 28W/830, 35W/830, 49W/830 (G5), lamput sisältyvät toimitukseen Lajimerkki Snro V Pituus 1-putkiset valaisimet Leveys 3561/28 1x28W/830 School , /35 1x35W/830 School , /49 1x49W/830 School ,20 2-putkiset valaisimet 3562/28 2x28W/830 School , /35 2x35W/830 School , /49 2x49W/830 School ,20 20 TOIMISTOVALAISIMET

21 Peak T5 toimistovalaisimet Valonlähde: IP20/SL I Asennetaan suoraan kattopintaan, ripustustvaijeri- tai ketjuripustuksella. -o- 3x2,5 ² Runko valkoiseksi maalattua teräslevyä. Päädyt valkoista ASA-muovia. EP- häikäisysuoja mattapintaisilla sivuheijastimilla ja valkolakatuilla poikkilamelleilla. U= ylävalolla. T8-putkiset elektronisella liitäntälaitteella HF. T8 36W, 58W (G13), T5 28W, 35W, 49W, 54W (G5) Lajimerkki Snro V Pituus Leveys 2092/28 2x28W EP , /28 2x28W EP U , /35 2x35W EP , /35 2x35W EP U , /49 2x49W EP * , /54 2x54W EP , /49 2x49W EP U , /54 2x54W EP U ,30 Ripustustarvikkeet 351W vaijeriripustin * , TOIMISTOVALAISIMET 21

22 TeleLED toimistovalaisimet IP20 / SL I Ripustusasennus, mukana toimitettavilla vaijereilla sekä ripustussankaparilla joita voidaan vapaasti siirtää valaisimen pituussunnassa. Ripustussangoissa on vaijerinkiinnitykseen tarkoitetut pikalukot, jotka tekevät myös valaisimen korkeuden säädön helpoksi. TeleLED School on varustettu Dali-liitäntälaitteella sekä 5-napaisella, 2.5 m liitosjohdolla. TeleLED Office on varustettu Dali liitäntälaitteella sekä vetokytkinhientimellä, joka ohjaa yläja alavaloa samanaikaisesti. Nopea veto kytkimestä sauttaa tai sytyttää valon. Pitkä veto kytkimestä säätää valaistuksen tehoa. Valaisin on varustettu 2.5 m liitosjohdolla ja pistotulpalla. Valaisimen runko on valkeaksi maalattua, suullakepuristettua alumiinia. Päädyt ovat maalamatonta, valettua sinkkiä. Sisäpuoliset osat ovat terästä/alumiinia. Ohjattavuus: DALI (Switch DIM), AUTO= läsnäolotunnistin / vakiovalosäätö Elinikä: Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h Lisätietoja: Valonjako: alas 40%, ylös 60%. Värintoisto Ra 85 Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys TeleLED School 51W 830 DALI sääd. 4,3 TeleLED Office 51W 830 DALI sääd. 4,3 TeleLED School 51W 840 DALI sääd. 4,3 TeleLED Office 51W 840 DALI sääd. 4,3 TeleLED Office 51W 830 AUTO sääd. 4,3 TeleLED Office 51W 840 AUTO sääd. 4,3 22 TOIMISTOVALAISIMET

23 Peak LED yleisvalaisimet Ohjattavuus: Elinikä: Käyttölämpötila: IP20/SL I Valaisin voidaan asentaa suoraan kattoon tai valaisinripustuskiskoon, sekä ripustusasennukseen vaijereilla. -o- 3x2,52 kytkentäliitin keskellä, kaksi läpivientiä pohjassa valaisimen keskellä (20). Runko valkoista pulverimaalattua teräslevyä. Päädyt valkoista ASAmuovia. Häikäisysuoja: EP häikäisysuojakasetti mattapintaisilla sivuheijastimilla ja valkolakatuilla poikkilamelleilla. DALI (Switch DIM) Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor), LED moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h C Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys PeakLED L lm ,3 PeakLED L lm 830 DALI ,6 PeakLED L lm * ,3 PeakLED L lm 840 DALI * ,6 PeakLED L lm ,3 PeakLED L lm 830 DALI ,6 PeakLED L lm ,3 PeakLED L lm 840 DALI ,6 PeakLED L lm ,4 PeakLED L lm 830 DALI ,7 PeakLED L lm * ,4 PeakLED L lm 840 DALI ,7 PeakLED L lm ,4 PeakLED L lm 830 DALI ,7 PeakLED L lm ,4 PeakLED L lm 840 DALI ,7 Ripustustarvikkeet 351W vaijeriripustin , TOIMISTOVALAISIMET 23

24 Moln BAS LED-paneelit Ohjattavuus: Elinikä: IP20/ SL II Uppoasennus T-lista profi iliin. Kokoja 300x600, 600x600 ja 300x1200. Minimi asennussyvyys on 50. Valaisin asennetaan ilman työkaluja. Vaijeriripustus vaijeriripustinsetillä 4 kpl vaijereita (I = 1500 ) pikalukolla. Pinta-asennukseen pinta-asennuskehys Valaisimen perusmalli on varustettu liitäntälaitteella, 2,5 m liitosjohdolla ja Euro-pistotulpalla. DALI-versio on varustettu 5-napaisella ja 3 m pitkällä liitosjohdolla. Dali-liitäntälaitteessa on vedonpoistin Valaisimen runko on valkolakattua alumiinia BAS= opaalinen häikäisysuoja DALI (Switch DIM) Ta25 C: 0,80 (80%). Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED moduulin elinikä: L80B10, 50 Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu 25 C vikaantumisasteella: h Vaijeriripustinsetti Moln Bas LED Moln Bas Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys MolnBAS 60x lm 840 O * ,0 3,5 MolnBAS 60x lm 830 O * ,0 3,5 MolnBAS 60x lm 840 O DALI * ,0 3,5 MolnBAS 60x lm 830 O DALI ,0 3,5 MolnBAS 60x lm 840 O ,5 3,5 MolnBAS 60x lm 830 O ,5 3,5 MolnBAS 60x lm 840 O DALI ,5 3,5 MolnBAS 60x lm 830 O DALI ,5 3,5 MolnBAS 30x lm 830 O ,0 2,0 MolnBAS 30x lm 830 O DALI ,0 2,0 MolnBAS 30x lm 840 O ,0 2,0 MolnBAS 30x lm 840 O DALI ,0 2,0 MolnBAS 30x lm 830 O ,5 3,5 MolnBAS 30x lm 830 O DA ,5 3,5 MolnBAS 30x lm 840 O ,5 3,5 MolnBAS 30x lm 840 O DA ,5 3,5 Lisävarusteet Moln BAS vaijeriripustinsetti! * Moln vaijeriripustinsetti * Moln pinta-asennuskehys 600x * Moln pinta-asennuskehys 300x ! Vain 30x60 ja 30x120 malleihin 24 TOIMISTOVALAISIMET

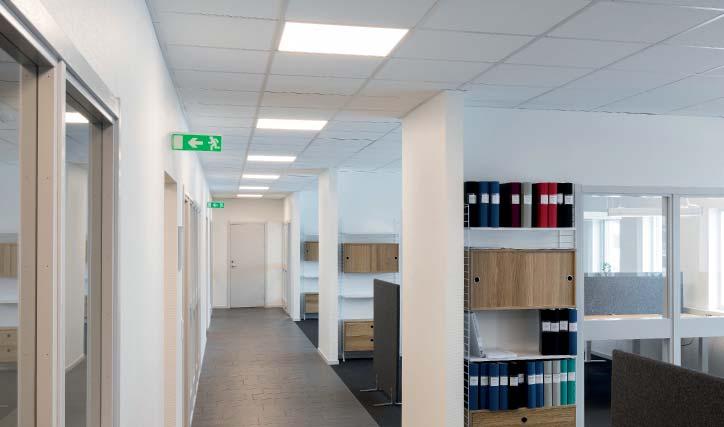

25 Moln PRO LED-paneelit Ohjattavuus: Elinikä: IP20/ SL II Uppoasennus T-lista moduliin, jonka aukko on 600 x 600. Minimi asennussyvyys on 50. Valaisin asennetaan ilman työkaluja. Vaijeriripustus vaijeriripustinsetillä 4 kpl vaijereita (I = 1500 ) pikalukolla. Pinta-asennukseen pinta-asennuskehys K-versiot on varustettu ketjutettavalla liitäntälaitteella ja 2,5 m liitosjohdolla. On/off malleissa Euro-pistotulppa. DALI-versio on varustettu ketjutettavalla driverilla, 5-napaisella ja 3 m pitkällä liitosjohdolla. DALI-liitäntälaitteessa on vedonpoistin Valaisimen runko on valkolakattua alumiinia PRO=mikroprisma häikäisysuoja UGR <19 DALI (Switch DIM) Ta25 C: 0,80 (80%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED moduulin elinikä: L80B10, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h Moln Pro Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys MolnPRO 60x lm 840 MP ,0 3,5 MolnPRO 60x lm 830 MP ,0 3,5 MolnPRO 60x lm840 MP DA ,0 3,5 MolnPRO 60x lm830 MP DA ,0 3,5 MolnPRO 60x lm 840 MP K * ,0 3,5 MolnPRO 60x lm 830 MP K ,0 3,5 MolnPRO 60x lm840 MP DA * ,0 3,5 MolnPRO 60x lm830 MP DA ,0 3,5 MolnPRO 60x lm 840 MP K ,0 2,0 MolnPRO 60x lm 830 MP K ,0 2,0 MolnPRO 60x lm 840 MP DA ,0 2,0 MolnPRO 60x lm 830 MP DA ,0 2,0 Lisävarusteet Moln vaijeriripustinsetti * Moln pinta-asennuskehys 600x * Moln Pro TOIMISTOVALAISIMET 25

26 26 TOIMISTOVALAISIMET

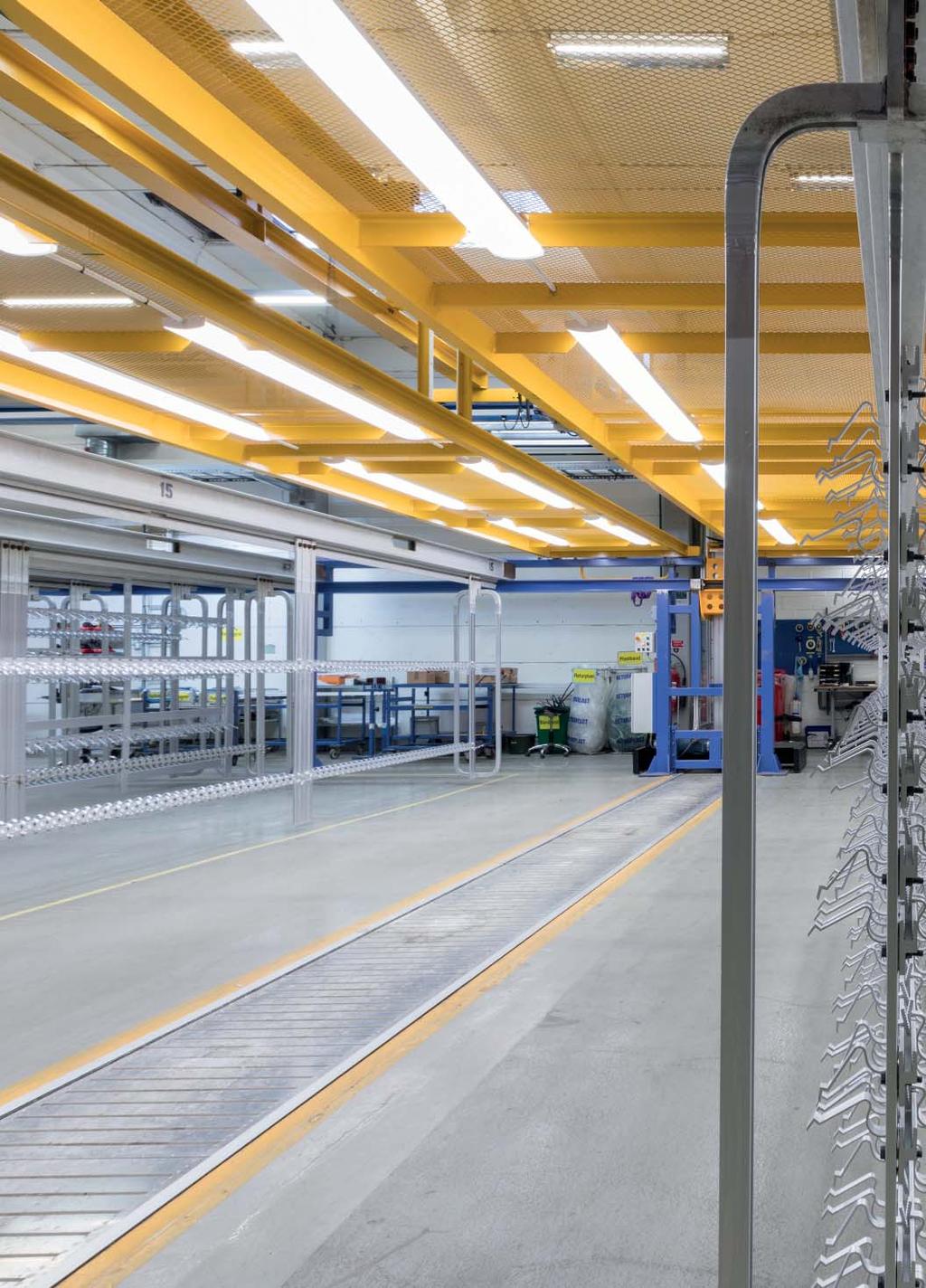

27 Teollisuusvalaisimet TOIMISTOVALAISIMET 27

28 Zodiac T8- ja T5-teollisuusvalaisimet IP23/SL I Asennetaan kattoon tai valaisinripustuskiskoon -o- 5x2,5 ², läpijohdotettu, 230V. Runko alumiinia, päädyt kuumasinkittyä teräslevyä. Heijastin mattaeloksoitua puhdasalumiinia. Heijastimen pikakiinnitys toisesta päädystä. Voidaan varustaa häikäisysuojalla 15, joka antaa hyvän häikäisysuojauksen pitkittäis- ja poikittaissuunnassa. Valonlähde: T5 28W, 49W, 80W (G5) T8 Lajimerkki Snro V Pituus Leveys Zodiac /36 2x36W HF IP ,1 Zodiac /58 2x58W HF IP * ,5 T5 Zodiac /28 2x28W leveä ,10 Zodiac /49 2x49W leveä * ,50 T5 PRO Zodiac x49W IP23 vakio ,5 Zodiac x80W IP23 leveä , Keskileveä / kapea 7-10m asennukseen Leveä 4-8 m asennuskorkeuteen Erikoisleveä 3-5 m asennuskorkeuteen Zodiac LED Tube runkovalaisimet Valonlähde: Elinikä: IP23/ SL I Asennetaan kattoon tai valaisinripustuskiskoon. -o- 5 x 2,5 2, läpijohdotettu, 230V Runko alumiinia, päädyt kuumasinkittyä teräslevyä. Heijastin mattaeloksoitua puhdasalumiinia. Heijastimen pikakiinnitys toisesta päädystä. T8 LED putki 28W Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor), LED-moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys Zodiac LEDtube 1 x L Zodiac LEDtube 1 x L Zodiac LEDtube 2 x L Zodiac LEDtube 2 x L Zodiac LEDtube 3 x L Zodiac LEDtube 3 x L TEOLLISUUSVALAISIMET

29 Tage teollisuusvalaisimet IP23/ SL I Asennetaan kattoon, valaisinripustuskiskoon tai vaakavaijeriin. -o- 5 x 2,5 2, läpijohdotettu. Moleissa päädyissä 5-napaiset pikakytkentäliittimet. Moleissa päädyissä kaksi läpivientiaihiota: 1 kpl Ø kpl Ø 20. Helppoasenteinen, ei vaadi valaisimen avaamista kytkemistä varten. Runko ja päädyt sinkittyä teräslevyä. LED-valonlähteen päällä kirkas PMMA optiikka. Optiikkavaihtoehdot WB (90 ), MB (60 ), NB (30 ) tai DAS (tuplaepäsyetrinen). Alumiininen heijastin ja jäähdytyslevy. Elinikä: Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED-moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu 25 C vikaantumisasteella: h Käyttölämpötila: C Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys Tage L lm 840 WB * ,0 3,5 Tage L lm 840 MB ,0 3,5 Tage L lm 840 NB ,0 3,5 Tage L lm 840 DAS ,0 3,5 Tage L lm 840 WB90 DA ,0 Tage L lm 840 MB60 DA ,0 Tage L lm 840 NB30 DA ,0 Tage L lm 840 DAS DA ,0 Tage 30 Tage 60 Tage 90 Tage DAS TEOLLISUUSVALAISIMET 29

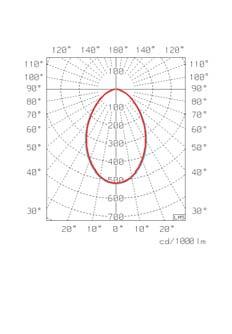

30 Zenit LED teollisuusvalaisimet Ohjattavuus: Elinikä: Käyttölämpötila: IP23/SL I Kattoon, valaisinripustuskiskoon tai vaakavaijeriin. Moleissa päädyissä kaksi läpivientiaihiota: 1kpl Ø kpl Ø 20 Valaisin on läpijohdotettu 5x2,52 Moleissa päädyissä 5-napaiset pikakytkentäliittimet Runko alumiiniprofiilia. Päädyt sinkittyä terästä. LED-valolähteen päällä on valkoinen, huurrettu akryylilinssisuoja (PMMA). Häikäisysuojaritilä 20 saatavana tarvikkeena Zenit SPORT versiossa valkoinen pallosuojaritilä DALI (Switch DIM) Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: 50000h PRO version liitäntälaitteessa 8v takuu C PRO versio -30 C +55 C Zenit Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys Zenit Zenit + häikäisysuoja Zenit 90 Zenit 60 Zenit LED 73W 840 IP ,6 Zenit LED 73W 840 IP23 DALI ,6 Zenit LED PRO 73W 840 IP ,8 Zenit LED PRO 73W 840 IP23DALI ,8 Zenit LED SPORT 73W 840 IP Zenit LED 91W 840 IP * ,2 Zenit LED 91W 840 IP23 DALI ,2 Zenit LED PRO 91W 840 IP ,5 Zenit LED PRO 91W 840 IP23DALI ,5 Zenit LED SPORT 91W 840 IP ,5 Zenit 90 Zenit90 L lm ,5 Zenit90 L lm 840 DALI ,5 Zenit90 Sport L lm ,7 Zenit90 L m ,6 Zenit90 L m 840 DALI ,6 Zenit90 Sport L lm ,8 Zenit90 L m ,1 Zenit90 L m840 DALI ,1 Zenit 60 Zenit60 L lm ,5 Zenit60 L lm 840 DALI ,5 Zenit60 Sport L lm ,7 Zenit60 L m ,6 Zenit60 L m 840 DALI ,6 Zenit60 Sport L lm ,8 Zenit60 L m ,1 Zenit60 L m840 DALI ,1 Lisätarvikkeet Zenit LED häikäisysuoja Zenit LED häikäisysuoja TEOLLISUUSVALAISIMET

31 TEOLLISUUSVALAISIMET 31

32 MAMBAMini LED teollisuusvalaisimet IP66 /SL I, D Asennus kattoon tai valaisinripustuskiskoon mukana toimitettavilla pikakiinnikkeillä. Voidaan asentaa myös vaakavaijeriin mukana toimitettavilla vaakavaijerikannakkeilla. 2 kpl 5-napainen jousiliitinkytkentärima, 3-v läpijohdotus 5x2,5 ². (DALI: 1 V + DALI läpijohdotus) Kumitiivisteillä varustetut läpimenot moleissa päädyissä PRO: Runko polykarbonaattia (RAL7035), tiivisteet polyuretaania. Komponenttilevy valkolakattua sinkittyä teräslevyä. Kupu polykarbonaattia AGRO: Runko lasikuituvahvistettua UV-suojattua polyesteriä (RAL7035). Kemikaalinkestävä. Kupu UV-suojattua akryylia Kupusalvat ruostumatonta terästä Ohjattavuus: DALI (Switch DIM) Elinikä: Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h Ilkivallankestävyys: PRO IK08, AGRO IK03 Käyttölämpötila: C Lajimerkki Snro V Teho W Valontuotto lm Pituus Leveys Värilämpötila MAMBAmini PRO 40W 840 IP66 O * ,3 MAMBAmini PRO 40W 840 IP66 DALI O ,3 MAMBAmini PRO 50W 840 IP66 O * ,8 MAMBAmini PRO 50W 840 DALI IP66 O ,9 MAMBAmini MID 30W 840 IP66 O MAMBAmini MID 28W 840 IP66 O Kuvut MAMBAmini kupu 1277 PC O MAMBAmini kupu 1573 PC O MAMBAmini Agro MAMBAmini Agro 40W 840 IP ,3 MAMBAmini Agro 40W 840 DALI IP ,3 MAMBAmini Agro 50W 840 IP * ,8 MAMBAmini Agro 50W 840 DALI IP ,9 MAMBAmini Agro kuvut MAMBAmini Agro 50W 840 IP MAMBAmini Agro kupu 1282 AC O TEOLLISUUSVALAISIMET

33 Cobra LED teollisuusvalaisimet Ohjattavuus: Elinikä: lkivallankestävyys: Käyttölämpötila: IP67 /SL I, D Asennetaan kattoon, seinään tai valaisinripustuskiskoon. Seinäasennukseen 326 seinäkannattimilla Säädettävä seinäkannake 327B tarvittaessa (haponkestävää terästä) -o- 5x2,5 2, läpijohdotettu Johtoaukot päädyissä Valaisinrunko eloksoitua alumiiniprofiilia. Pitkät kupusalvat alumiinia. Valetut päädyt lasikuituvahvisteista polykarbonaattia Kupu iskunkestävää satiiniopaaliakryyliä Ulkopuolen helat ja ruuvit haponkestävää materiaalia Asennuslevy valkoiseksi pulverimaalattua teräslevyä. DALI (Switch DIM). RS valaisin on varustettu mikroaaltotunnistimella Ta25 C: 0,85 (85%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h IK C Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys Cobra MID 39W 840 IP67 O ,00 Cobra MID 39W 840 IP67 O ,75 Cobra MID 75W 840 DALI IP67 O ,75 Cobra MID 75W 840 DALI RS IP67 O ,75 Cobra 5541 MID 13400/840 L IP67 O Cobra 5541 MID 13400/840 L ,0 IP67 DALI O Cobra 5541 MID 13400/840 L ,0 IP67 RS DALI O Lisätarvikkeet 327B Seinäkannakepari , Anaconda teollisuusvalaisimet Elinikä: Käyttölämpötila: IP66 /SL II, IK10 Asennetaan kattoon tai valaisinripustuskiskoon mukana toimitettavilla ruostumattomilla pikakiinnikkeillä -o- 2x1,5 2 läpijohdotus Valaisimen päädyissä IP68 läpivientihokit sekä 2-napaiset pikakytkentäliittimet. Päädyt ovat vaaleanharmaata polykarbonaattia. Kupu/ runko on opaalia polykarbonaattia. Erittäin leveä 140 valonjako mahdollistaa asentamisen mataliin tiloihin Ta25 C: 0,80 (80%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED-moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h C Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Pituus Leveys Anaconda L lm 840 IP * säädettävä 1,0 Anaconda L lm 840 IP * säädettävä 1,3 33

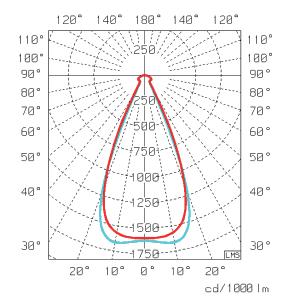

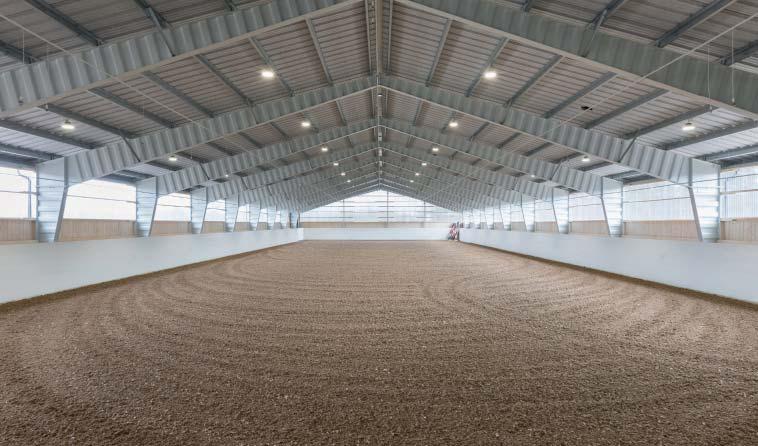

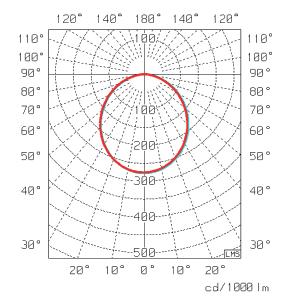

34 Beam HighBay Beam Highbay DALI laajasäteilijät Ohjattavuus: Elinikä: Käyttölämpötila: IP65 /SL I Ripustusasennus vaijerilla tai ketjulla. Kiinteä asennus seinään tai kattoon lisävarusteena saatavalla säädettävällä asennuskannakkeella. Toimitetaan 1,5m liitosjohdolla 5x1,52 Valettu, mustaksi maalattu alumiini Valaisin on aina DALI-ohjattava Ta25 C: 0,84 (84%) Valaisimen jäljelläoleva valontuotto, LLMF (lamp lumen maintenance factor) LED-moduulin elinikä: L80B50, Ta 25 C Liitänlaitteen teoreettinen elinikä laskettu a25 C vikaantumisasteella: h C Beam HighBay heijastin ALU Lajimerkki Snro V Teho W Valontuotto lm Värilämpötila K Halkaisija ø Beam HighBay 150W 20klm 50 DA ,2 Beam HighBay 150W 20klm 90 DA ,2 Beam HighBay 150W 20klm 120 DA ,2 Beam HighBay 150W 18klm O DA ,2 Lisätarvikkeet Beam HighBay heijastin ALU ,3 Beam HighBay heijastinkupu PC ,6 Beam HighBay asennussanka x ,9 Beam Highbay ketjuripustin ,4 Beam HighBay heijastinkupu PC Beam HighBay 50 o Beam HighBay Opal Beam HighBay 90 o Beam HighBay 120 o 34 TEOLLISUUSVALAISIMET
