1 Lenovo M30-70 / M40-70 Käyttöopas Lue käyttöohjeiden turvallisuushuomautukset ja tärkeät ohjeet ennen kuin aloitat tietokoneesi käytön.

2 Huomaa Ennen tämän tuotteen käyttöä muista lukea ensin kappale Lenovon turvallisuus- ja yleistieto-opas. Jotkin tämän oppaan ohjeista voivat olettaa, että käytössäsi on Windows 7 tai Windows 8.1. Jos käytät jotain muuta Windowskäyttöjärjestelmää, jotkin toiminnot saattavat olla hieman erilaisia. Jos käytät muita käyttöjärjestelmiä, jotkin toiminnot eivät ehkä koske sinua. Tässä oppaassa kuvatut ominaisuudet ovat yhteisiä useimmille malleille. Jotkin ominaisuudet eivät ehkä ole saatavana tietokoneellasi ja/tai tietokoneesi saattaa sisältää ominaisuuksia, joita ei ole kuvattu tässä käyttöohjeessa. Tässä oppaassa käytetty kuvitus koskee Lenovo M30-70:aa, ellei toisin mainita. Tämän käyttöohjeen kuvat saattavat poiketa todellisesta tuotteesta. Perehdy todelliseen tuotteeseen. Säädöksiä koskeva huomautus Voit katsoa sitä menemällä osoitteeseen ja valitsemalla User guides and manuals. Ensimmäinen painos (huhtikuu 2014) Copyright Lenovo 2014.

3 Sisältö Luku 1. Tietokoneeseen tutustuminen... 1 Yläpuoli...1 Vasen puoli...3 Oikea puoli...4 Etupuoli...5 Alapuoli...6 Luku 2. Perusteiden opettelu... 7 Ensimmäinen käyttökerta...7 Verkkolaitteen ja akun käyttö...8 Kosketuslevyn käyttö...10 Pikanäppäimet...11 Ulkoisten laitteiden käyttö...13 Erityispainikkeet ja -näppäimet...16 Järjestelmän tilan ilmaisimet...17 Luku 3. Windowsin käytön aloittaminen Käyttöjärjestelmän asetusten määrittäminen ensimmäistä kertaa...19 Käyttöjärjestelmän käyttöliittymät...19 Virransäästötilat...22 Ohje ja tuki...24 Luku 4. Internetiin liittyminen Lankayhteys...25 Langaton yhteys...26 Luku 5. Lenovo OneKey Recovery -järjestelmä Luku 6. Vianetsintä Usein kysytyt kysymykset...30 Vianetsintä...33 Liite. Tietokoneen vaihto-osia koskevat ohjeet Akun vaihtaminen...38 Tavaramerkit i

4

5 Luku 1. Tietokoneeseen tutustuminen Yläpuoli a b c d f e Huomatus: ÄLÄ käännä näyttöä yli 130 astetta. Sulkiessasi näyttöpaneelia ÄLÄ jätä kyniä tai muita esineitä näyttöpaneelin ja näppäimistön väliin. Muutoin näyttöpaneeli saattaa vaurioitua. 1

6 Luku 1. Tietokoneeseen tutustuminen a Integroitu kamera Käytä kameraa videoviestintään. b c d e f Langattomat moduliantennit Tietokoneen näyttö Virtapainike Sisäänrakennettu mikrofoni Kosketuslevy Sisäänrakennetut antennit varmistavat langattoman radion ihanteellisen vastaanoton. LED-taustavalolla varustettu LCD-näyttö tarjoaa kirkkaan kuvan. Paina tätä painiketta käynnistääksesi tietokoneen. Sisäänrakennettua, kohinanvaimennuksella varustettua mikrofonia voi käyttää videokonferensseissa, ääniselostusten tekoon tai äänen nauhoittamiseen. Kosketuslevy toimii perinteisen hiiren lailla. Huomaa: Katso lisätietoja kohdasta Kosketuslevyn käyttö sivulla 10. 2

7 Luku 1. Tietokoneeseen tutustuminen Vasen puoli a b c d e a Novo-painike Kun tietokone on sammutettu, tällä painikkeella voit käynnistää Lenovo OneKey Recovery -järjestelmän tai BIOS-asetusohjelman tai siirtyä käynnistysvalikkoon. Huomaa: Katso lisätietoja kohdasta Luku 5. Lenovo OneKey Recovery -järjestelmä sivulla 28. b Tuuletusreiät Haihduttavat sisäistä lämpöä. Huomaa: Varmista, että tuuletusreikiä ei ole tukittu, sillä tämä saattaa aiheuttaa tietokoneen ylikuumenemisen. c RJ-45-portti Tämä portti liittää tietokoneen Ethernet-verkkoon. Huomaa: Katso lisätietoja kohdasta Lankayhteys sivulla 25. d e HDMI-portti USB 3.0 -portti Kytkeytyy HDMI-tuloa käyttäviin laitteisiin, kuten TV tai näyttö. Liitä USB-laitteisiin. Huomaa: Katso lisätietoja kohdasta USB-laitteiden kytkeminen sivulla 14. 3

8 Luku 1. Tietokoneeseen tutustuminen Oikea puoli a b c d a Muistikorttipaikka Aseta muistikortit (eivät kuulu vakiovarusteisiin) tähän. b Huomaa: Katso lisätietoja kohdasta Muistikorttien käyttö (eivät kuulu vakiovarusteisiin) sivulla 13. Yhdistelmäaudioliitäntä Kytkee kuulokkeet tai kuulokemikrofoni. Yhdistelmäaudioliitäntä ei tue tavallisia mikrofoneja. c USB 2.0 -portti Liittää USB-laitteet. Huomaa: Katso lisätietoja kohdasta USB-laitteiden kytkeminen sivulla 14. d Verkkolaitteen liitäntä Liitä verkkolaite tähän. Huomaa: Katso lisätietoja kohdasta Verkkolaitteen ja akun käyttö sivulla 8. 4

9 Luku 1. Tietokoneeseen tutustuminen Etupuoli a a Järjestelmän tilan ilmaisimet Katso lisätietoja kohdasta Järjestelmän tilan ilmaisimet sivulla 17. 5

10 Luku 1. Tietokoneeseen tutustuminen Alapuoli a b c d e a b c d e Akun salpa - manuaalinen Tuuletusreiät Akun salpa - jousitettu Akkuyksikkö Kaiuttimet Akun manuaalinen salpa kiinnittää akkuyksikön paikalleen. Päästää jäähdytysilmaa tietokoneeseen. Akun jousitettu salpa pitää akkuyksikön paikoillaan. Katso lisätietoja kohdasta Verkkolaitteen ja akun käyttö sivulla 8. Stereokaiuttimet takaavat rikkaan ja voimakkaan äänen. 6

11 Luku 2. Perusteiden opettelu Ensimmäinen käyttökerta Käyttöohjeiden lukeminen Lue mukana toimitetut käyttöohjeet ennen kuin käytät tietokonettasi. Virran kytkeminen Mukana toimitettu akku ei ole täysin ladattu ostohetkellä. Ladataksesi akun ja aloittaaksesi tietokoneesi käytön aseta akku paikalleen ja kytke tietokone pistorasiaan. Akku latautuu automaattisesti samalla kun tietokone käyttää verkkovirtaa. Akun asentaminen Katso mukana toimitetusta Aloitusjuliste akun asennusohje. Tietokoneen liittäminen pistorasiaan 1 Kytke virtajohto verkkolaitteeseen. 2 Kytke verkkolaite tukevasti tietokoneen liitäntään. 3 Kytke virtajohto pistorasiaan. Tietokoneen käynnistäminen Paina virtapainiketta käynnistääksesi tietokoneen. 7

12 Luku 2. Perusteiden opettelu Verkkolaitteen ja akun käyttö Akun latauksen tarkistaminen Näet akkuvirran jäljellä olevan prosenttitason tarkistamalla akkuikonin ilmoitusalueella. Huomaa: Kukin tietokone toimii eri tavalla, joten on vaikeaa määritellä tarkasti, kuinka kauan akku kestää. Akun kestoon vaikuttaa kaksi päätekijää: Akussa jäljellä oleva lataus aloittaessasi työskentelyn. Tapa, jolla käytät tietokonettasi: kuinka usein esimerkiksi avaat kiintolevyaseman ja kuinka kirkas tietokoneesi näyttö on. Akun lataaminen Kun huomaat akun latauksen olevan loppumaisillaan, lataa akku tai vaihda sen tilalle täysin ladattu akku. Lataa akku seuraavissa tilanteissa: Ostaessasi uuden akun Akun tilaosoittimen vilkkuessa Jos akkua ei ole käytetty pitkään aikaan Huomaa: Sinun kannattaa asettaa akkuyksikkö sisään koneeseen käyttäessäsi tietokonettasi, jotta estäisit pienhiukkasia tunkeutumasta tietokoneesi sisälle. Pidentääkseen akkuyksikön elinikää tietokone ei ala ladata akkua heti kun sen lataus putoaa täysin ladatusta. Lataa akku 10 C 30 C lämpötilassa. Täysi lataaminen ja tyhjentäminen ei ole tarpeen. Akkuyksikön poisto Jos et aio käyttää tietokonetta pitkään aikaan tai jos sinun pitää lähettää tietokoneesi Lenovo huoltoa tms. varten, poista akkuyksikkö tietokoneesta. Ennen akkuyksikön poistoa varmista, että tietokone on sammutettu. 8

13 Luku 2. Perusteiden opettelu Akun käsittely Jos ladattava akkuyksikkö vaihdetaan vääräntyyppiseen akkuun, se saattaa räjähtää. Akkuyksikkö sisältää pienen määrän haitallisia aineita. Välttääksesi mahdollisen henkilövahingon ja ympäristöhaitan kiinnitä huomiota seuraaviin seikkoihin: Korvaa akku ainoastaan Lenovon suosittelemalla akkutyypillä. Älä aseta akkua alttiiksi tulelle. Älä altista akkua vedelle tai sateelle. Älä yritä purkaa akkuyksikköä. Älä aiheuta oikosulkua akkuyksikölle. Pidä akku poissa lasten ulottuvilta. Älä laita akkua kaatopaikkajätteen sekaan. Hävitä akku paikallisten säädösten ja määräysten sekä yrityksesi turvastandardien mukaisesti. 9

14 Luku 2. Perusteiden opettelu Kosketuslevyn käyttö d a b c a b c Kosketuslevy Vasemman painikkeen alue Oikean painikkeen alue Liikuta kursoria näytöllä liu uttamalla sormenpäätäsi levyllä siihen suuntaan, johon haluat kursorin liikkuvan. Toiminto vastaa tavanomaisen hiiren vasemman puoleisen painikkeen toimintoa, joka voidaan toteuttaa napsauttamalla tätä aluetta. Toiminto vastaa tavanomaisen hiiren oikean puoleisen painikkeen toimintoa, joka voidaan toteuttaa napsauttamalla tätä aluetta. d Huomaa: Voit kytkeä kosketuslevyn päälle/pois päältä painamalla. 10

15 Luku 2. Perusteiden opettelu Pikanäppäimet Pikanäppäimet sijaitsevat näppäimistön ensimmäisessä rivissä. Tietyillä pikanäppäimillä voit muuttaa järjestelmän asetuksia välittömästi. Seuraavassa luettelossa kuvaillaan pikanäppäinten toiminnot. : Mykistys/Mykistyksen poisto. : Lisää äänenvoimakkuutta. : : Vähennä äänenvoimakkuutta. Sulje aktiivinen ikkuna tai ohjelma. : Päivitä työpöytä tai verkkosivu. : Kytke kosketuslevy päälle/ pois päältä. : Ottaa lentotilan käyttöön tai poistaa sen käytöstä. : Näyttää kaikki parhaillaan käynnissä olevat sovellukset. : Kytkee LCD-näytön taustavalon päälle tai pois päältä. : Avaa näyttölaitteiden vaihtamisen käyttöliittymä. Vähennä näytön kirkkautta. : Lisää näytön kirkkautta. 11

16 Luku 2. Perusteiden opettelu Pikanäppäintilan asettaminen Oletuksena pikanäppäintoimntoja voidaan käyttää painamalla vastaavaa pikanäppäintä. Voit kuitenkin poistaa pikanäppäintilan käytöstä BIOSasetusohjelma -toiminnon avulla. Jos haluat poistaa pikanäppäintilan käytöstä: 1 Sammuta tietokone. 2 Paina Novo-painiketta ja valitse BIOS Setup (BIOS-määritykset). 3 Avaa BIOS-asetusohjelma -toiminnosta Configuration (Konfiguraatio)- valikko ja muuta Hotkey Mode (Pikanäppäintila) asetuksesta Enabled (Käytössä) asetukseen Disabled (Pois käytöstä). 4 Avaa Exit (Lopeta)-valikko ja valitse Exit Saving Changes (Lopeta ja tallenna muutokset). Huomaa: Kun pikanäppäintila on pois päältä, paina Fn-näppäintä ja vastaavaa pikanäppäintä käyttääksesi pikanäppäintoimintoa. 12

17 Luku 2. Perusteiden opettelu Ulkoisten laitteiden käyttö Tietokoneessasi on monia sisäänrakennettuja ominaisuuksia ja liitäntämahdollisuuksia. Muistikorttien käyttö (eivät kuulu vakiovarusteisiin) Tietokoneesi tukee seuraavia muistikorttityyppejä: Secure Digital (SD) -kortti MultiMediaCard (MMC) Huomaa: Aseta korttipaikkaan VAIN yksi kortti kerrallaan. Muistikortin lukulaite ei tue SDIO-laitteita (esim. SDIO Bluetooth). Muistikortin asettaminen Työnnä muistikorttia muistikorttipaikkaan, kunnes se napsahtaa paikalleen. Muistikortin poistaminen 1 Työnnä muistikorttia, kunnes kuulet napsahduksen. 2 Vedä muistikortti varovasti ulos muistikorttipaikasta. Huomaa: Ennen muistikortin poistamista, ota se pois käytöstä Windowsin Poista laite turvallisesti ja poista tietoväline asemasta -aputoiminnon avulla välttääksesi tietojen turmeltumisen. 13

18 Luku 2. Perusteiden opettelu USB-laitteiden kytkeminen Voit kytkeä USB-laitteen tietokoneeseen asettamalla USB-pistokkeen (tyyppi A) tietokoneen USB-porttiin. Kun kytket USB-laitteen ensimmäistä kertaa tiettyyn tietokoneen USBporttiin, Windows asentaa automaattisesti laitteen ajurin. Kun ajuri on asennettu, voit irrottaa ja kytkeä laitteen uudelleen ilman muita toimenpiteitä. Huomaa: Yleensä Windows tunnistaa uuden laitteen sen kytkemisen jälkeen ja asentaa ajurin automaattisesti. Joissakin laitteissa voi kuitenkin olla tarpeen asentaa ajuri ennen kytkemistä. Tarkista laitteen valmistajan toimittamat asiakirjat ennen laitteen kytkemistä. Ennen kuin irrotat USB-muistilaitteen, varmista että tietokone on lopettanut tiedonsiirron kyseisestä laitteesta. Napsauta Poista laite turvallisesti ja poista tietoväline asemasta -kuvaketta Windowsin ilmaisinalueelta laitteen poistamista varten ennen sen irrottamista. Huomaa: Jos USB-laite käyttää virtajohtoa, kytke laite virtalähteeseen ennen tietokoneeseen kytkemistä. Muuten laitetta ei välttämättä tunnisteta. 14

19 Luku 2. Perusteiden opettelu Bluetooth-laitteiden kytkeminen (tietyissä malleissa) Jos tietokoneessa on integroitu Bluetooth-sovitinkortti, se pystyy luomaan langattoman yhteyden ja siirtämään tietoja muihin Bluetooth-laitteisiin, kuten tietokoneisiin, kämmentietokoneisiin ja matkapuhelimiin. Voit siirtää dataa näiden laitteiden välillä ilman kaapeleita ja korkeintaan 10 metrin etäisyydelle avoimessa tilassa. Huomaa: Todellinen maksimikantama voi vaihdella johtuen lähetyshäiriöistä ja -esteistä. Saadaksesi parhaan mahdollisen yhteysnopeuden aseta laite mahdollisimman lähelle tietokonettasi. Bluetooth-kommunikoinnin salliminen tietokoneellasi Voit ottaa Bluetooth-toiminnot käyttöön jollakin seuraavista tavoista: Poista lentotila käytöstä painamalla. Avaa oikopolut ja avaa verkkoasetussivu valitsemalla Asetukset. Siirrä sitten lentotilan kytkin asentoon pois. Huomaa: Kun et tarvitse Bluetooth-toimintoa, kytke se pois päältä akun säästämiseksi. Sinun pitää muodostaa laitepari Bluetooth-toiminnolla varustetun laitteen kanssa, ennen kuin voit siirtää dataa niiden välillä. Lue Bluetooth-toiminnolla varustetun laitteen dokumentaatiosta lisätietoja, miten pari muodostetaan tietokoneesi kanssa. 15

20 Luku 2. Perusteiden opettelu Erityispainikkeet ja -näppäimet a Novo-painike a Kun tietokone on sammutettu, tällä painikkeella voit käynnistää Lenovo OneKey Recovery -järjestelmän tai BIOS-asetusohjelman tai siirtyä käynnistysvalikkoon. Huomaa: Katso lisätietoja kohdasta Luku 5. Lenovo OneKey Recovery -järjestelmä sivulla

21 Luku 2. Perusteiden opettelu Järjestelmän tilan ilmaisimet Nämä ilmaisimet kertovat sinulle tietokoneen tilan. a b a b Virran tilan ilmaisin Akun tilan ilmaisin 17

22 Luku 2. Perusteiden opettelu Nro Symboli Ilmaisin Ilmaisimen tila a Virta Päällä (valkoinen) Vilkkuu Pois päältä b Akku Päällä (valkoinen) Palaa keltaisena Vilkkuu nopeasti keltaisena Vilkkuu hitaasti keltaisena Vilkkuu hitaasti valkoisena Pois päältä Merkitys Tietokoneen virta on kytketty päälle. Tietokone on lepotilassa. Tietokoneen virta on kytketty pois päältä. Akussa on yli 20% virtaa. Akussa on 5% - 20% virtaa. Akussa on alle 5% virtaa. Akkua ladataan. Kun akun lataus saavuttaa 20%, vilkkuva väri muuttuu valkoiseksi. Akussa on virtaa 20% - 80% ja se latautuu yhä. Kun akun lataus ylittää 80%, valo ei enää vilku, mutta lataus jatkuu, kunnes akku on ladattu täyteen. Akku on irrotettu. 18

23 Luku 3. Windowsin käytön aloittaminen Käyttöjärjestelmän asetusten määrittäminen ensimmäistä kertaa Käyttöjärjestelmän asetukset on määritettävä sen ensimmäisellä käyttökerralla. Määritysprosessi saattaa sisältää seuraavat vaiheet: Hyväksy käyttöoikeussopimus. Määritä Internet-yhteyden asetukset. Rekisteröi käyttöjärjestelmä. Luo käyttäjätili. Käyttöjärjestelmän käyttöliittymät Tässä käytetään Windows 8.1:aa esimerkkinä. Aloitusnäyttö ja työpöytä Windows 8.1:ssa on kaksi pääkäyttöliittymää: aloitusnäkymä ja Windowstyöpöytä. Voit siirtyä aloitusnäytöstä Windows-työpöytään jollakin seuraavista tavoista: Valitse aloitusnäytöstä työpöydän ruutu. Paina Windows-näppäin + D -näppäinyhdistelmää. Voit siirtyä työpöydästä aloitusnäyttöön jollakin seuraavista tavoista: Valitse oikopolkupalkista Aloitus. Paina Windows-näppäin -näppäinyhdistelmää. Siirrä kohdistin vasempaan alakulmaan ja valitse Käynnistä-painike. Aloitusnäyttö Työpöytä 19

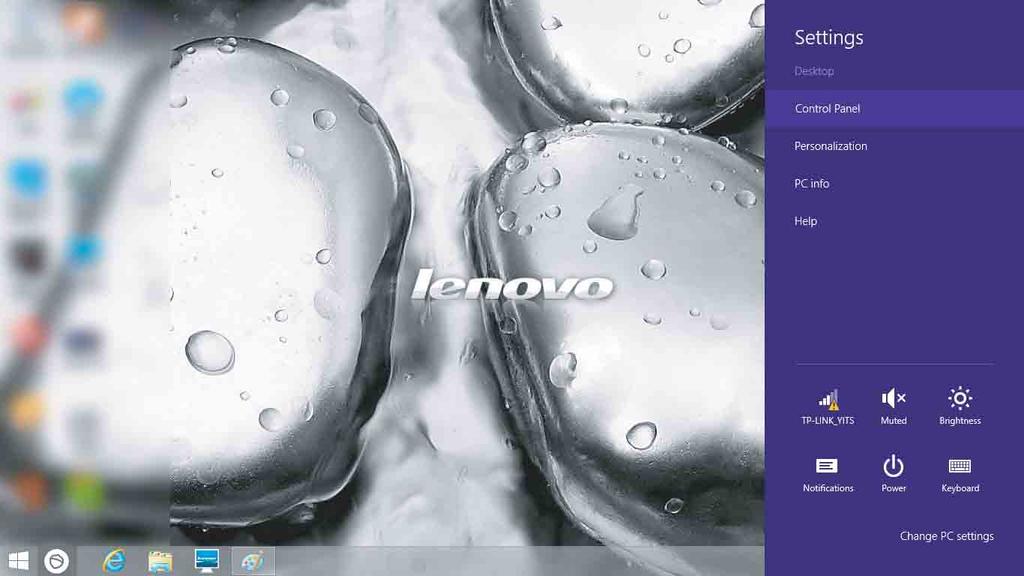

24 Luku 3. Windowsin käytön aloittaminen Oikopolut ja oikopolkupalkki Oikopolut ovat navigointipainikkeita, joiden avulla voit suorittaa perustoimia nopeasti. Oikopolkuihin kuuluvat: Hae, Jaa, Aloitus, Laitteet ja Asetukset. Oikopolkupalkki on valikko, jossa oikopolut ovat. Saat oikopolkupalkin näkyviin seuraavasti: Siirrä kohdistin oikeaan ylä- tai alakulmaan, kunnes oikopolkupalkki tulee näkyviin. Paina Windows-näppäin + C -näppäinyhdistelmää. Haku-oikopolku Hae-oikopolku on tehokas uusi tapa löytää etsimäsi, esimerkiksi asetukset, tiedostot, web-kuvat, web-videot yms. 20

25 Luku 3. Windowsin käytön aloittaminen Jaa-oikopolku Jaa-oikopolulla voit lähettää ystävillesi ja yhteisöpalvelujen jäsenille linkkejä, valokuvia ja paljon muuta poistumatta kulloinkin käyttämästäsi sovelluksesta. Aloitus-oikopolku Aloitus-oikopolku on nopea tapa siirtyä aloitusnäkymään. Laitteet-oikopolku Laitteet-oikopolun avulla voit yhdistää tai lähettää tiedostoja ulkoisiin laitteisiin, kuten, toisto-, tulostus- ja projektiolaitteet. Asetukset-oikopolku Asetukset-oikopolun kautta voit suorittaa perustehtäviä, esimerkiksi säätää äänenvoimakkuutta tai sammuttaa tietokoneen. Asetukset-oikopolun kautta voit myös siirtyä Ohjauspaneeliin työpöytänäkymästä. 21

26 Luku 3. Windowsin käytön aloittaminen Virransäästötilat Kun lopetat tietokoneesi käytön, voit sammuttaa sen tai asettaa sen lepo- tai horrostilaan. Tietokoneen sammuttaminen Jos et aio käyttää tietokonettasi pitkään aikaan, sammuta se. Sammuta tietokone noudattamalla seuraavia ohjeita: Windows 7: Valitse Käynnistä Sammuta. Windows 8.1: 1 Avaa oikopolkupalkki ja valitse sitten Asetukset. 2 Valitse Virta Sammuta. 22

27 Luku 3. Windowsin käytön aloittaminen Tietokoneen asettaminen lepotilaan Jos olet poissa tietokoneeltasi vain lyhyen aikaa, aseta tietokone lepotilaan. Tietokoneen ollessa lepotilassa voit nopeasti herättää sen käyttöä varten ja ohittaa siten käynnistysprosessin. Voit asettaa tietokoneen lepotilaan seuraavasti: Sulje näytön kansi Paina virtapainiketta. Tee tarvittavat toimenpiteet käyttöjärjestelmässä. Windows 7: Valitse Käynnistä Lepotila. Windows 8.1: Avaa oikopolkupalkki ja valitse sitten Asetukset Virta Lepotila. Huomautus: Odota, kunnes virtailmaisin alkaa vilkkua (osoittaen, että tietokone on lepotilassa), ennen kuin siirrät tietokonetta. Tietokoneen siirtäminen kiintolevyn pyöriessä voi vahingoittaa kiintolevyä ja aiheuttaa tietojen häviämistä. Voit herättää tietokoneen jollakin seuraavista tavoista: Paina mitä tahansa näppäimistön näppäintä. Paina virtapainiketta. Tietokoneen asettaminen horrostilaan Tätä tilaa käyttämällä voit sammuttaa tietokoneen kokonaan tallentamatta tiedostoja tai sulkematta käynnissä olevia ohjelmia. Kun tietokone siirtyy horrostilaan, kaikki avoimet ohjelmat, kansiot ja tiedostot tallennetaan kiintolevyasemaan, jonka jälkeen tietokone sammuu. Voit asettaa tietokoneen horrostilaan noudattamalla seuraavia ohjeita: Windows 7: Valitse Käynnistä Horrostila. 23

28 Luku 3. Windowsin käytön aloittaminen Ohje ja tuki Jos sinulla on kysyttävää Windows-käyttöjärjestelmän käyttämisestä, katso Windowsin Ohje ja tuki. Voit käyttää Windowsin Ohjetta ja tukea jollakin seuraavista tavoista: Windows 7: Valitse Käynnistä Ohje ja tuki. Windows 8.1: Avaa oikopolkupalkki ja valitse Asetukset ja valitse sitten Ohje Asetukset-valikosta. Paina Windows-näppäin + Fn + F1. Voit lukea Windowsin Ohje ja tuki -tiedoston tietokoneella. Voit myös saada verkossa olevia ohjeita ja tukea napsauttamalla jompaakumpaa Lisää aiheita -kohdan linkkiä. Huomaa: Windows 8.1 sisältää myös sovelluksen Ohje + vinkit. Löydät sen aloitusnäytöstä, kun haluat lisätietoja Windows 8.1:n uusista ominaisuuksista. 24

29 Luku 4. Internetiin liittyminen Globaalina verkkona Internet yhdistää tietokoneita maailmanlaajuisesti, tarjoten sellaisia palveluja kuin sähköposti, tiedonhaku, sähköinen kauppa, verkkoselaaminen ja viihde. Voit yhdistää tietokoneen Internetiin seuraavasti: Lankayhteys: käytä fyysistä johtoa yhteyden luomiseen. Langaton verkkoteknologia: yhdistää ilman johtoja. Lankayhteys Lankayhteydet ovat luotettava ja turvallinen tapa yhdistää tietokone Internetiin. Kaapeli DSL Kaapeliverkkopalvelut käyttävät kodin TV-linjaan kytkettyä kaapelimodeemia. DSL on sarja toisiinsa liittyviä teknologioita, jotka tuovat nopean verkkopääsyn koteihin ja pienyrityksiin tavallisten puhelinlinjojen kautta. Laiteyhteys Kaapeli DSL TV-kaapeli Puhelinlinja Haaroitin* * Haaroitin * * Kaapelimodeemi * DSL-modeemi * * * * Ei kuulu vakiovarusteisiin. 25

30 Luku 4. Internetiin liittyminen Huomaa: Seuraavat kaaviot ovat ainoastaan viitteellisiä. Todellinen kytkentätapa voi vaihdella. Kytke verkkojohto seuraavasti: 1 Pidä kiinni toisesta verkkojohdon liittimestä ja työnnä RJ-45-kansi varovasti alas a. 2 Syötä liitin RJ-45-porttiin b. a ab Ohjelmistoasetukset Pyydä Internet-palveluntoimittajaltasi (ISP) tietoja koneesi asetusten tekemistä. Langaton yhteys Langattomat yhteydet tarjoavat mobiilipääsyn Internetiin, sallien sinun olla verkossa missä tahansa langattoman signaalin alueella. Signaalin skaalan perusteella langaton yhteys Internetiin voidaan muodostaa seuraavien standardien perusteella. Wi-Fi WiMAX Wi-Fi -verkko kattaa pienen fyysisen alueen, kuten koti, toimisto, tai pieni ryhmä rakennuksia. Käyttöpiste on edellytys liittymälle. WiMAX-verkot yhdistävät useita langattomia LAN:eja, kattaen kaupunkialueen ja tarjoten nopean langattoman laajakaistaliittymän. Huomaa: Sinun tietokoneesi ei ehkä tue kaikkia langattomia yhteystapoja. 26

31 Luku 4. Internetiin liittyminen Yhteyden muodostaminen langattomaan lähiverkkoon Langattoman yhteyden käyttöönotto Ota langattomat toiminnot käyttöön seuraavasti: Poista lentotila käytöstä painamalla. Avaa oikopolut ja avaa verkkoasetussivu valitsemalla Asetukset. Siirrä sitten lentotilan kytkin asentoon pois. Yhteyden muodostaminen langattomaan verkkoon Voit yhdistää langattomaan verkkoon seuraavasti: 1 Ota langaton toiminto käyttöön painamalla F7. 2 Tarkastele käytettävissä olevia langattomia verkkoja. Windows 7: Napsauta langattoman verkkoyhteyden tilakuvaketta Windowsin ilmaisinalueella. Luettelo saatavilla olevista langattomista verkoista tulee näkyviin. Windows 8.1: Avaa oikopolkupalkki ja valitse Asetukset. Luettelo saatavilla olevista langattomista verkoista tulee näkyviin. 3 Napsauta verkkonimeä luettelosta ja napsauta sitten Yhdistä. Huomaa: Jotkin verkot vaativat suojausavaimen tai salasanan. Jos haluat yhdistää tällaiseen verkkoon, pyydä suojausavain tai salasana verkon valvojalta tai Internetpalveluntarjoajalta. 27

32 Luku 5. Lenovo OneKey Recovery -järjestelmä Lenovo OneKey Recovery -järjestelmä on tietokoneen varmuuskopioimiseen ja tietojen palauttamiseen tarkoitettu järjestelmä. Sen avulla voit palauttaa järjestelmäosion alkuperäiseen tilaansa järjestelmän vikatilanteissa. Voit myös luoda tarvittaessa helposti palautettavissa olevia käyttäjän varmuuskopioita. Huomaa: Jos tietokoneessasi on valmiiksi asennettu GNU/Linux-käyttöjärjestelmä, OneKey Recovery -järjestelmä ei ole käytettävissä. OneKey Recovery -järjestelmän ominaisuuksia varten kiintolevyssä on oletusasetuksena piilotettu osio järjestelmän peilikuvatiedoston ja OneKey Recovery -järjestelmän ohjelmatiedostojen tallentamista varten. Tämä oletusosio on piilotettu turvallisuussyistä ja on syynä siihen, että vapaata levytilaa on ilmoitettua vähemmän. Järjestelmäosion varmuuskopioiminen Voit varmuuskopioida järjestelmäosion järjestelmäkuvatiedostoksi. Varmuuskopioi järjestelmäosio seuraavasti: 1 Käynnistä Lenovo OneKey Recovery -järjestelmä painamalla Novopainiketta. 2 Valitse Järjestelmän varmuuskopiointi. 3 Valitse varmuuskopion paikka ja aloita varmuuskopiointi valitsemalla Seuraava. Huomaa: Voit valita varmuuskopion paikan paikallisesta kiintolevystä tai ulkoisesta tallennuslaitteesta. Varmuuskopiointi voi kestää jonkin aikaa. Palautustoimintoa voi käyttää vain, jos Windows käynnistyy normaalisti. Palauttaminen Voit valita, haluatko palauttaa järjestelmäosion alkuperäiseen tilaansa tai valittuun palautuspisteeseen. Palauta järjestelmäosio seuraavasti: 1 Käynnistä Lenovo OneKey Recovery -järjestelmä painamalla Novopainiketta. 2 Valitse Järjestelmän palauttaminen. Tietokone käynnistyy uudelleen palautusympäristössä. 28

33 Luku 5. Lenovo OneKey Recovery -järjestelmä 3 Noudata näyttöön tulevia ohjeita ja palauta järjestelmäosio alkuperäiseen tilaansa tai valittuun palautuspisteeseen. Huomaa: Jos tietokoneessasi on valmiiksi asennettu GNU/Linux-käyttöjärjestelmä, Onekey Recovery -järjestelmä ei ole käytettävissä. Palautustoimintoa ei voi peruuttaa. Varmuuskopioi ennen palauttamisen aloittamista kaikki järjestelmäosion tiedot, jotka haluat säilyttää. Palauttaminen voi kestää jonkin aikaa. Kytke tietokone verkkovirtaan palauttamisen ajaksi. Edellä kerrottuja ohjeita tulee noudattaa vain, jos Windows käynnistyy normaalisti. Jos Windows ei käynnisty, käynnistä Lenovo OneKey Recovery -järjestelmä seuraavasti: 1 Sammuta tietokone. 2 Paina Novo-painiketta. Valitse Novo-painikkeen valikosta Lenovo OneKey Recovery -järjestelmä ja paina Enter-näppäintä. 29

34 Luku 6. Vianetsintä Usein kysytyt kysymykset Tässä osassa luetellaan yleisimmät kysymykset luokittain ryhmiteltyinä. Tietojen katsominen Mitä turvatoimia minun tulee noudattaa käyttäessäni tietokonetta? Tietokoneen mukana toimitetussa Lenovon Turvallisuus- ja yleistieto-opas kerrotaan tietokoneen käyttöön liittyvät varotoimet. Lue kaikki ohjeet ennen tietokoneen käyttämistä ja noudata niitä. Mistä löydän tietokoneeni laitteiston tekniset tiedot? Tietokoneen laitteiston tekniset tiedot ovat tietokoneen mukana toimitetussa painetussa lehtisessä. Mistä löydän takuutiedot? Voit katsoa tietokoneeseesi pätevän takuun, mukaan lukien takuuajan ja takuupalvelun tyypin, Lenovon rajoitetun takuun lehtisestä, joka toimitettiin tietokoneen mukana. Ajurit ja valmiiksi asennetut ohjelmat Missä esiasennettujen Lenovo-ohjelmien (työpöytäohjelmien) asennuslevyt ovat? Tietokoneen mukana ei tule esiasennettujen Lenovo-ohjelmien asennuslevyjä. Jos esiasennettu ohjelma on asennettava uudelleen, asennusohjelma on kiintolevyn D-osiossa. Jos asennusohjelmaa ei löydy sieltä, lataa se Lenovon asiakastukisivustosta. Mistä löydän ajurit tietokoneeni laitteita varten? Jos tietokoneeseen on esiasennettu jokin Windows-käyttöjärjestelmä, Lenovo on tallentanut tarvitsemasi laiteajurit kiintolevyn D-osioon. Voit myös ladata uusimmat laiteajurit Lenovon asiakastukisivustosta. 30

35 Luku 6. Vianetsintä Lenovo OneKey Recovery -järjestelmä Missä palautuslevyt ovat? Tietokoneen mukana ei tule palautuslevyjä. Jos tietokone on palautettava tehdasasetuksiin, käytä Lenovo OneKey Recovery -järjestelmää. Mitä voin tehdä, jos varmuuskopiointi epäonnistuu? Jos varmuuskopioinnin voi aloittaa, mutta sen aikana tapahtuu virhe, toimi seuraavasti: 1 Sulje kaikki ohjelmat ja käynnistä varmuuskopiointi uudelleen. 2 Tarkista, onko kohdetallennusväline vioittunut. Valitse jokin muu tallennuspolku ja yritä uudelleen. Milloin minun tulee palauttaa järjestelmä tehdasasetuksiin? Käytä tätä toimintoa, jos käyttöjärjestelmä ei käynnisty. Jos nykyisessä järjestelmäosiossa on tärkeitä tietoja, varmuuskopioi ne ennen palautustoiminnon aloittamista. BIOS-asetusohjelma Mikä on BIOS-asetusohjelma? BIOS-asetusohjelma on ROM-muistiin tallennettu ohjelma. Se sisältää tietokoneen perustiedot ja mahdollistaa käynnistyslaitteen, suojauksen, laitteistotilan ja muiden asetusten valitsemisen. Kuinka voin käynnistää BIOS-asetusohjelman? BIOS-asetusohjelman käynnistäminen: 1 Sammuta tietokone. 2 Paina Novo-painiketta ja valitse BIOS Setup (BIOS-määritykset). Kuinka voin vaihtaa käynnistystilan? Käynnistystiloja on kaksi: UEFI ja Perinteinen. Jos haluat vaihtaa käynnistystilan, käynnistä BIOS-asetusohjelma ja valitse käynnistysvalikosta käynnistystilaksi UEFI tai Perinteinen. 31

36 Luku 6. Vianetsintä Milloin käynnistystila on vaihdettava? Tietokoneen oletuskäynnistystila on UEFI-tila. Jos tietokoneeseen on asennettava perinteinen Windows-käyttöjärjestelmä (Windows 8:aa edeltävä käyttöjärjestelmä), käynnistystilaksi on vaihdettava Perinteinen. Jos käynnistystilaa ei vaihdeta, perinteistä Windows-käyttöjärjestelmää ei voi asentaa. Ohjeet Kuinka saan yhteyden asiakaspalvelukeskukseen? Katso Luku 3. Tuki ja huolto, Lenovon Turvallisuus- ja yleistieto-opas. 32

37 Luku 6. Vianetsintä Vianetsintä Näyttöongelmat Kun käynnistän tietokoneen, näytöllä ei näy mitään. Kun käynnistän tietokoneen, näytöllä näkyy vain kohdistin. Näyttö tyhjenee tietokoneen ollessa päällä. Jos näyttö on pimeä, varmista seuraavat asiat: - Verkkolaite on kytketty tietokoneeseen ja virtajohto on kytketty toimivaan pistorasiaan. - Tietokoneen virta on kytketty päälle. (Varmista tämä painamalla virtapainike alas.) Jos mainitut kohdat ovat kunnossa ja näyttö pysyy tyhjänä, vie tietokone huoltoon. Palauta Windows-ympäristön varmuuskopiotiedostot tai palauta koko kiintolevyn sisällön tehdasasetukset OneKey Recovery -järjestelmän avulla. Jos näytöllä näkyy tämän jälkeenkin vain kohdistin, vie tietokone huoltoon. Näytönsäästäjä tai virranhallinta saattaa olla käynnistynyt. Yritä poistaa näytönsäästäjä käytöstä tai herättää tietokone lepotilasta jollakin seuraavista tavoista: - Kosketa kosketuslevyä. - Paina mitä tahansa näppäimistön näppäintä. - Paina virtapainike alas. - Tarkista, onko näytön taustavalo sammutettu, painamalla F9 ( ). 33

38 Luku 6. Vianetsintä BIOS-salasanaongelmat Olen unohtanut salasanani. Jos olet unohtanut käyttäjän salasanasi, pyydä Lenovo-huoltoa poistamaan käyttäjän salasanasi. Jos unohdat HDD-salasanasi, Lenovo-huolto ei pysty poistamaan salasanaa tai palauttamaan kiintolevyn tietoja. Vie tietokone valtuutettuun Lenovo-huoltoon tai -edustajalle kiintolevyaseman vaihtamista varten. Ota mukaasi ostotodistus. Osista ja huollosta laskutetaan. Jos olet unohtanut järjestelmänvalvojan salasanasi, Lenovo-huolto ei pysty poistamaan salasanaa. Vie tietokone valtuutettuun Lenovo-huoltoon tai -edustajalle emolevyn vaihtamista varten. Ota mukaasi ostotodistus. Osista ja huollosta laskutetaan. Lepotilan ongelmat Akun vähäisestä latauksesta kertova kriittinen virhesanoma ilmestyy ja tietokone sammuu heti. Tietokone menee lepotilaan heti Power-on Self-test (POST) -toiminnon jälkeen. Akun lataus on vähäinen. Yhdistä verkkolaite tietokoneeseen. Varmista seuraavat seikat: -Akku on ladattu. - Käyttölämpötila on sallitulla alueella. Katso Luku 2. Käyttö- ja hoitotietoja, Lenovon Turvallisuus- ja yleistieto-opas. Huomaa: Jos akku on ladattu ja lämpötila on sallitulla alueella, vie tietokone huoltoon. 34

39 Luku 6. Vianetsintä Tietokone ei palaudu lepotilasta eikä tietokone toimi. Jos tietokone on lepotilassa, kytke verkkolaite tietokoneeseen ja paina mikä tahansa näppäin tai virtapainike alas. Jos järjestelmä ei vieläkään palaudu lepotilasta, järjestelmä ei vastaa etkä pysty sammuttamaan tietokonetta, nollaa tietokone. Saatat menettää tallentamattomat tiedot. Nollaa tietokone painamalla virtapainiketta vähintään 4 sekunnin ajan. Näyttöpaneelin ongelmat Näyttö on tyhjä. Toimi seuraavasti: - Jos käytät verkkolaitetta, tai jos käytät akkua ja akun tilailmaisin palaa, lisää näytön kirkkautta painamalla F12 ( ). - Jos virtailmaisin vilkkuu, herätä tietokone lepotilasta painamalla virtapainiketta. - Jos ongelma ei poistu, toimi seuraavassa kohdassa Näyttöä ei voi lukea tai se on vääristynyt kuvatulla tavalla. - Tarkista, onko näyttö sammutettu, painamalla F9 ( ). Näyttöä ei voi lukea tai se on vääristynyt. Näytössä näkyy vääränlaisia merkkejä. Varmista seuraavat seikat: - Näyttölaitteen ajuri on asennettu oikein. - Näytön erottelutarkkuus ja värilaatu on säädetty oikein. - Näyttölaite on oikeanlainen. Onko käyttöjärjestelmä tai ohjelmat asennettu oikein? Jos käyttöjärjestelmä ja ohjelmat on asennettu ja konfiguroitu oikein, vie tietokone huoltoon. 35

40 Luku 6. Vianetsintä Ääniongelmat Kaiuttimista ei kuulu ääntä, vaikka äänenvoimakkuutta on lisätty. Akkuongelmat Tietokone sammuu, ennen kuin akun tilailmaisin näyttää akun olevan tyhjä. - tai - Tietokone toimii sen jälkeen, kun tilailmaisin näyttää akun olevan tyhjä. Tietokone ei toimi, vaikka akku on ladattu täyteen. Kiintolevyaseman ongelma Varmista seuraavat seikat: - Mykistystoiminto ei ole päällä. - Yhdistelmäaudioliitäntä ei ole käytössä. - Kaiutin on valittu toistolaitteeksi. Anna akun kulua loppuun ja lataa se sitten. Akun ylijännitesuojaus voi olla aktivoitunut. Sammuta tietokone minuutiksi suojauksen nollaamiseksi ja käynnistä tietokone uudelleen. Kiintolevyasema ei toimi. Varmista BIOS-asetusohjelman Boot (Käynnistys) -valikosta, että kiintolevyasema näkyy kohdassa UEFI. 36

41 Luku 6. Vianetsintä Muut ongelmat Tietokone ei reagoi. Sammuta tietokone painamalla virtapainike alas ja pitämällä sitä alhaalla vähintään 4 sekunnin ajan. Jos tietokone ei silti vastaa, irrota verkkolaite. Tietokone saattaa lukittua, jos se menee lepotilaan kesken viestintätoiminnon. Poista lepotilan ajastin käytöstä työskennellessäsi verkossa. Tietokone ei käynnisty haluamastasi laitteesta. Liitetty ulkoinen laite ei toimi. Katso BIOS-asetusohjelman Boot (Käynnistys) -valikko. Varmista, että BIOS-asetusohjelman kohta UEFI on asetettu niin, että tietokone käynnistyy haluamastasi laitteesta. Varmista myös, että tietokoneen käynnistyslaite on kytketty päälle. Varmista BIOS-asetusohjelman Boot (Käynnistys) -valikossa, että laite näkyy UEFIluettelossa. Kun tietokoneen virta on katkaistu, paina Novopainiketta ja valitse laite, josta haluat tietokoneen käynnistyvän. Älä liitä tai irrota muita ulkoisia laitteita kuin USBlaitteita tietokoneen ollessa käynnissä. Se saattaa vahingoittaa tietokonetta. Kun käytät paljon energiaa kuluttavia ulkoisia laitteita, kuten optinen USB-levyasema, käytä laitteen ulkoista virtalaitetta. Muuten tietokone ei ehkä tunnista laitetta tai järjestelmä voi sammua. 37

42 Liite. Tietokoneen vaihto-osia koskevat ohjeet Huomaa: Varmista ennen laitteiden vaihtamista, että akku on irrotettu. Akun vaihtaminen Huomaa: Käytä vain Lenovon toimittamaa akkua. Muut akut voivat syttyä tuleen tai räjähtää. Vaihda akku seuraavasti: 1 Sammuta tietokone. Irrota verkkolaite ja kaikki kaapelit tietokoneesta. 2 Sulje tietokoneen näyttö ja käännä tietokone ympäri. 3 Avaa salpa a. Irrota akku liu uttamalla jousellinen salpa auki b. Nosta akun sisälaitaa ja käännä sitä suhteessa ulkolaitaan c. Irrota akku liu uttamalla sitä osoitettuun suuntaan d. d c a b d 4 Asenna täyteen ladattu akku. 5 Siirrä manuaalinen akun salpa lukitusasentoon. 6 Käännä tietokone taas ympäri. 7 Kytke verkkolaite ja kaapelit tietokoneeseen. 38

43 Liite. Tietokoneen vaihto-osia koskevat ohjeet Seuraavassa taulukossa luetellaan tietokoneen vaihto-osat ja kerrotaan, mistä niiden vaihto-ohjeet löytyvät. Verkkolaite AC-verkkolaitteen virtajohto Akku Aloitusjuliste O O Käyttöopas O 39

44 Tavaramerkit Seuraavat termit ovat Lenovon tavaramerkkejä tai rekisteröityjä tavaramerkkejä Suomessa ja/tai muissa maissa. Lenovo OneKey Microsoft ja Windows ovat Microsoft Corporationin tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Muut yritysten, tuotteiden tai palveluiden nimet voivat olla muiden yritysten tavara- tai palvelumerkkejä. 40

45

46 Lenovo China 2014 fi-fi Rev. AA00
