1 Kantojyrsimet Hydrauliikka 2019 Traktori

2 FSI power-tech aps FSI power-tech aps on Henning Schmidtin vuonna 2002 perustama yritys. Suunnittelemme ja valmistamme kantojyrsimiä. Kantojyrsimet ovat alusta alkaen olleet yrityksemme ydinosaamista. Tunnemme puunkantojen mekaaniset haasteet perin juurin. FSI:n kantojyrsimet on tarkoitettu ammattikäyttöön, esimerkiksi puutarha-arkkitehdeille, puunkaatoyrityksille, suunnittelijoille, konevuokrayrityksille, kunnille, taloyhtiöille ja muille piha- ja puutarha-alan osaajille. Yrityksen tehdas ja päätoimipaikka sijaitsevat Ølholmin kaupungissa Tanskassa, Jyllannin niemimaalla. Toimitamme tuotteitamme asiakkaillemme, jälleenmyyjillemme ja maahantuojille Tanskaan, useisiin Euroopan maihin sekä Amerikkaan, Australiaan ja Uuteen-Seelantiin. FSI:n kantojyrsimien korkea laatu taataan tehtaalla tiukin laadunvarmistusmenetelmin ja testein. FSI:n kantojyrsimet FSI:n kantojyrsimien tuotevalikoima on jaettu kolmeen pääryhmään voimanlähteen mukaan. Koneen voimanlähteenä on oma moottori Traktori Hydrauliikka Jyrsinterän voimanlähteenä on traktorin voimanottoakseli, ja ylös/ alas- sekä sivuttaisliikettä ohjataan hydraulisesti Koneen voimanlähteenä on esim. pienkuormaajan, kaivinkoneen tai muun työkoneen hydrauliikka Kantojen jyrsintäajat Olemme mitanneet eri paksuisten kantojen jyrsintäajat asiakasyhteistyössä. Jyrsintäaika on mitattu 15 cm korkeasta kannosta, joka yltää 15 cm syvyyteen. Taulukossa annetut ajat ovat suuntaa-antavia. Todellinen jyrsintäaika riippuu aina puulajista, kannon iästä, koneen käyttäjästä ja työkoneen tehosta. Tuotenimien selitykset Bensiini Hydrauliikka Traktori Diesel S= kääntyvä Kannon halkaisija Ø65 cm Ø105 cm B20 12 min 25 min 90 min TRIPLEX-hammasterät B22 10 min 20 min 70 min Kaikissa FSI:n kantojyrsimissä on TRIPLEX-hammasterät. Pyöreiden hammasterien kulutuspinta on käytön aikana noin 120 astetta, joten hammasterän voi kääntää kolmeen asentoon ennen vaihtoa. Terän hampaissa on kätevä pikakiinnitys. B28 7 min 15 min 40 min n ja jyrsinterän välissä on tehokas, kestävä hydraulikytkin, joka sisältää jarrun. Kytkin toimii sulavasti ja tehokkaasti neljällä sylinterillä. Kun kytkin vapautetaan, jarru kytkeytyy päälle automaattisesti. 12 min 35 min 4 min 8 min 20 min D74 3 min 6 min 15 min H20/H20S 25 min 30 min 100 min 12 min 25 min 75 min 7 min 18 min 45 min H65 3 min 6 min 15 min T25 8 min 15 min 45 min 6 min 12 min 35 min 3 min 6 min 15 min H40/H40S H52 T27 T65 Hydrauliikka Tehokas kytkin 6 min D42 D30 Traktori Hampaiden kiinnitysosat valmistetaan kestävästä valuteräksestä. Kiinnitysosat ovat valmiiksi kiinni jyrsinterässä, joten niitä ei tarvitse säätää terän hampaiden vaihdon tai kiinnitysosien vaihdon yhteydessä. Terien suorituskyky on erinomainen, sillä kiinnitysosat on asennettu porrastetusti ja jokainen hammas jyrsii omaa uraansa. Ø40 cm

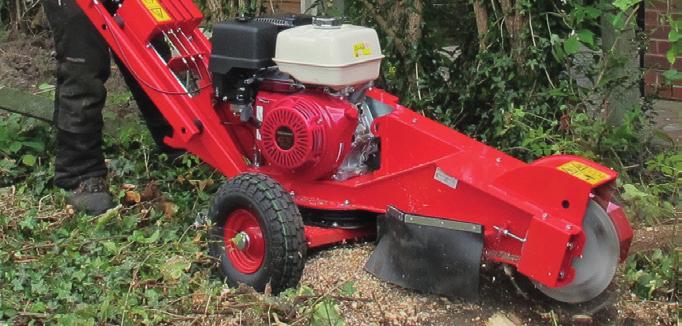

3 B20 Koneen leveys 300 mm 200 mm Enint.: 23,5 mm 680 mm 800 mm 8,2 kw/11 hv Honda bensiinikäyttöinen Polttoainesäiliön tilavuus 6,1 l noin 3 tuntia Koneen voimansiirto Manuaali Jarrut Yksi / pyörä Jyrsinterän halkaisija Ø370 mm Hampaiden halkaisija/määrä Ø20,5/8 Mitat P x L x K x 680 x mm Paino 130 kg Hinattava bensiinimoottorilla varustettu kantojyrsin B20 on pienikokoinen, tasapainotettu kantoleikkuri kaikenlaisten puunkantojen jyrsimiseen. Kantojyrsimen ja rungon välissä oleva saranakiinnitys keventää ja helpottaa jyrsimen käyttöä myös vaikeissa olosuhteissa. Kummassakin pyörässä on oma jarru, joten koneella pääsee kätevästi aivan kannonjuureen, vaikka ympärillä olisi esim. sahanpurua. Erikseen kytkettävissä jarruissa on helppo, portaittainen säätö. Korkeussäädettävä ohjaustanko Ohjaustangon tärinävaimennus Turvatanko Erilliset jarrut Vetoaisa vetokuulaa ja holkkikytkintä varten, kuljetusnopeus enintään 10 km/h. Ei saa käyttää yleisillä teillä. Tuntilaskuri, joka antaa voiteluhälytyksen 25 tunnin välein ja öljynvaihtohälytyksen 100 tunnin välein. Jälkiasennus mahdollista. Erikoisväri alkuperäisen FSI:n punaisen sijaan. Erikoisväri lisää toimitusaikaa. Keskitetty kääntöpiste Koneen leveys = 680 mm Soveltuu erikokoisille kannoille

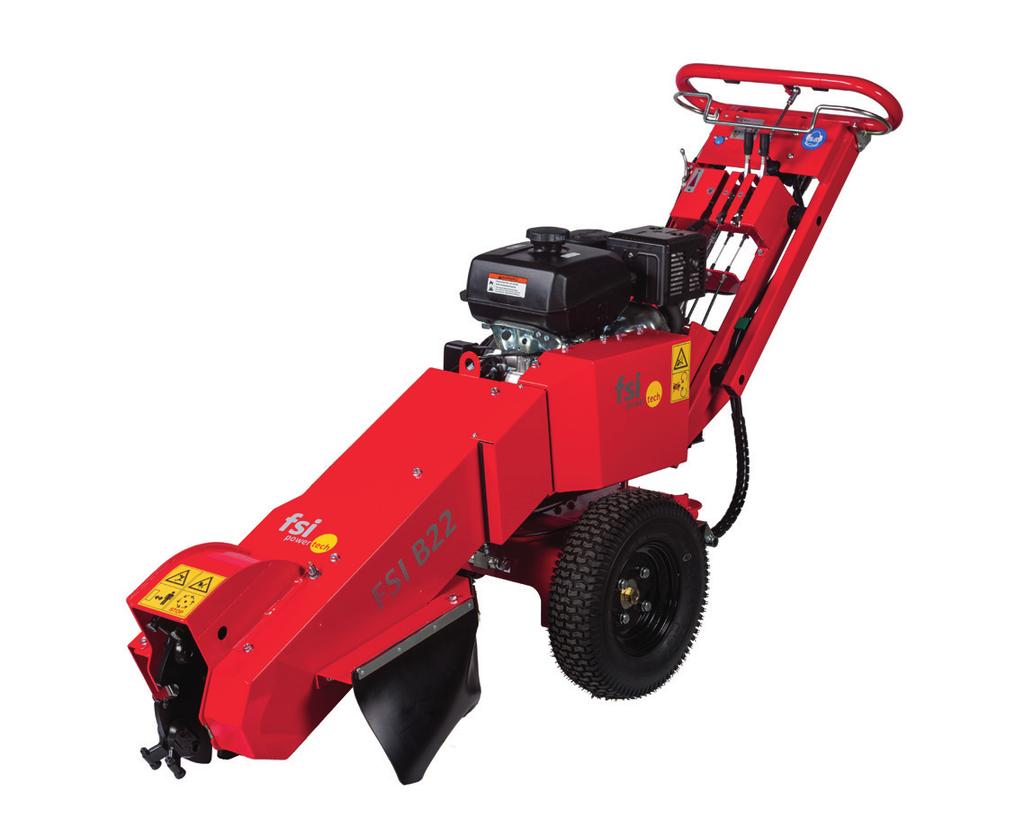

4 B22 Koneen leveys 300 mm 250 mm Enint.: 23,5 mm 680 mm 900 mm 10,5 kw/14 hv Kohler bensiinikäyttöinen Polttoainesäiliön tilavuus 6,1 l noin 3 tuntia Koneen voimansiirto Kaksiveto, hydrauliikka Jarrut Yksi / pyörä Jyrsinterän halkaisija Ø370 mm Hampaiden halkaisija/määrä Ø20,5/8 Mitat P x L x K x 680 x mm Paino 210 kg Kantojyrsin, sis. kaksivedon ja bensiinimoottorin FSI B22 on kantojyrsimien uutuusmalli, jonka käyttömahdollisuudet ovat yhtä kattavat kuin B20-mallissa. Tämä moottorivetoinen malli liikkuu vaivattomasti myös epätasaisessa maastossa, ja jyrsin on helppo ajaa peräkärryn kyytiin ja peräkärrystä käyttöpaikalle. Hydraulista voimansiirtoa, nopeutta ja eteenpäin/taaksepäin-liikettä hallitaan ohjaustangosta. Konetta voi siirtää helposti vapaalla moottoria käynnistämättä. Tuntilaskuri, joka antaa voiteluhälytyksen 25 tunnin välein ja öljynvaihtohälytyksen 100 tunnin välein. Jälkiasennus mahdollista. Erikoisväri alkuperäisen FSI:n punaisen sijaan. Erikoisväri lisää toimitusaikaa. Kantojyrsimen ja rungon välissä olevan nivelen ansiosta runkoleikkuri kääntyy vaivattomasti ja kevyesti pyöriä siirtämättä. Kanto on helppo jyrsiä nopeasti myös mäessä tai epätasaisessa maastossa. Ohjaustangon tärinävaimennus Turvatanko Erilliset jarrut Keskitetty kääntöpiste Koneen leveys = 680 mm 2-veto Soveltuu erikokoisille kannoille

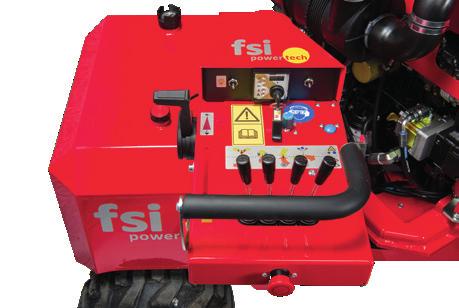

5 B28 Koneen leveys 800 mm 380 mm Enint.: 48 mm 800 mm mm 19,8 kw/26,5 hv Kohler bensiinikäyttöinen Polttoainesäiliön tilavuus 35 l noin 7 tuntia Koneen voimansiirto Kaksiveto, hydrauliikka Jarrut Automaattiset Jyrsinterän halkaisija Ø470 mm Hampaiden halkaisija/määrä Ø20,5/16 Mitat P x L x K x 800 x mm Paino 600 kg Kantojyrsin, sis. kaksivedon ja bensiinimoottorin FSI B28 on vaativaan ammattikäyttöön suunniteltu kantojyrsin. Paripyörä sarja, sis. keskipultin ja nurmirenkaat 18 x 7 9. Leveys mm Kaikkia toimintoja kuten ajotoimintoa ja kannon jyrsintää ohjataan jyrsimeen integroidulla ohjauspaneelilla. Ohjauspaneelista avataan/lukitaan tasauspyörästön lukko sekä säädetään kääntöliikkeen nopeutta. Paripyörä sarja, sis. keskipultin ja traktorikuviorenkaat 18 x 9,50 8. Leveys +580 mm Erittäin turvallinen; ohjauspaneelin turvatankoa on painettava, jotta leikkuriterä käynnistyy ja pyörii. Erikoisväri alkuperäisen FSI:n punaisen sijaan. Erikoisväri lisää toimitusaikaa. Ohjauspaneeli (B28 ja D30) Kääntyvä ohjauspaneeli Turvatanko 2-veto, tasauspyörästö LED-työvalo. Valokatkaisija on ohjauspaneelissa. Traktorikuvioiset paripyörät Hydraulinen ohjaus Koneen leveys = 800 mm Soveltuu erikokoisille kannoille

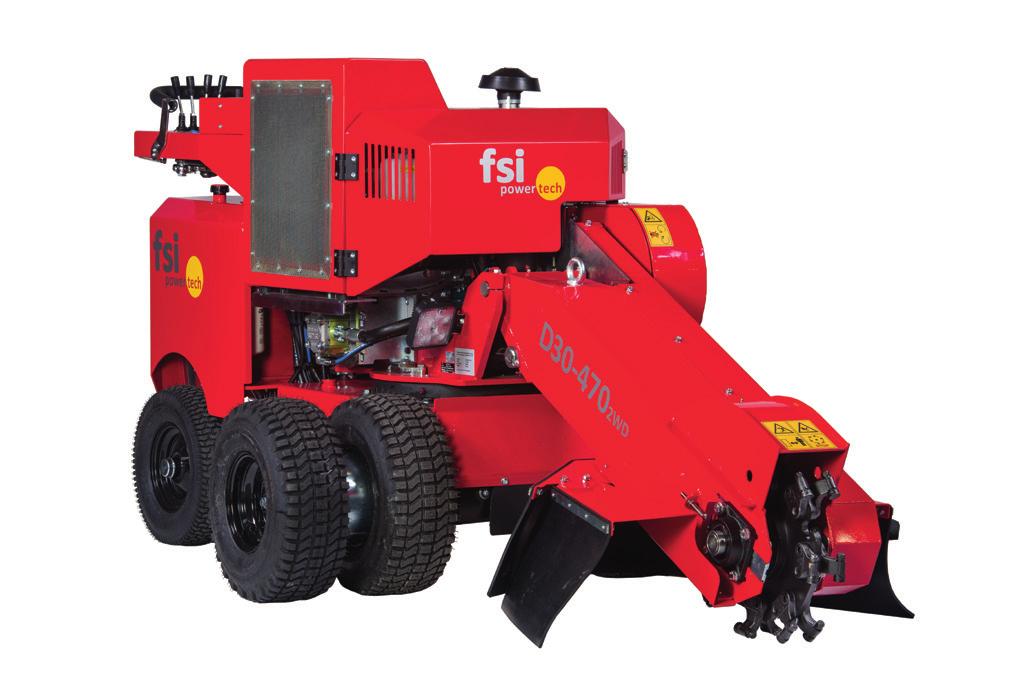

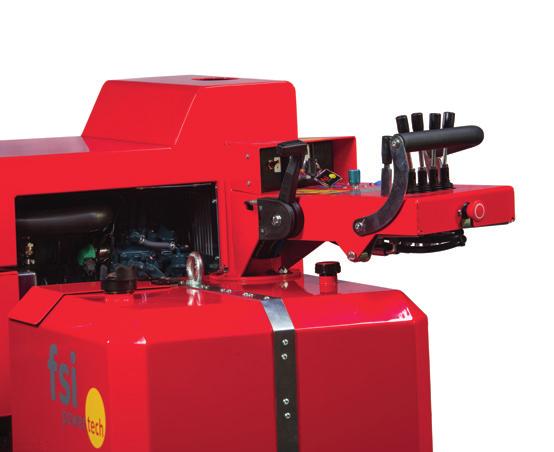

6 D30 Koneen leveys 800 mm 380 mm Enint.: 52 mm D30 800/1 350 mm D30 TRACK 800/1 050 mm mm 22 kw/30 hv Kubota dieselkäyttöinen Polttoainesäiliön tilavuus 35 l noin 10 tuntia Koneen voimansiirto Kaksiveto, hydrauliikka Jarrut Automaattiset Jyrsinterän halkaisija Ø470 mm Hampaiden halkaisija/määrä Ø24,5/16 Mitat P x L x K x x mm Paino 725 kg D30: Kantojyrsin, sis. kaksivedon ja dieselmoottorin D30 TRACK: Telakäyttöinen, dieselmoottorilla varustettu kantojyrsin FSI D30 on vaativaan ja jatkuvaan käyttöön suunniteltu ammattilaisen kantojyrsin. Jyrsimen suorituskykyinen dieselmoottori nopeuttaa työtä. FSI D30 TRACK -kantojyrsin vastaa suosittua D30rengasmallia, mutta TRACK-malli on telakäyttöinen. Tämä vaativaan ammattikäyttöön suunniteltu kantojyrsin sopii myös vaikeakulkuiseen maastoon. Jyrsimen suorituskykyinen dieselmoottori nopeuttaa työtä. Kaikkia toimintoja kuten ajotoimintoa ja kannon jyrsintää ohjataan jyrsimeen integroidulla ohjauspaneelilla. Ohjauspaneelista avataan/lukitaan tasauspyörästön lukko sekä säädetään kääntöliikkeen nopeutta. Erittäin turvallinen; ohjauspaneelin turvatankoa on painettava, jotta leikkuriterä käynnistyy ja pyörii. Paripyörä sarja, sis. keskipultin ja traktorikuviorenkaat 18 x 9,50 8. Leveys mm Erikoisväri alkuperäisen FSI:n punaisen sijaan. Erikoisväri lisää toimitusaikaa. Kaikkia koneen toimintoja käytetään kääntyvästä ohjauspaneelista. Käyttäjä voi seisoa koneen takana käytön ja työpisteeseen siirtymisen aikana. Ohjauspaneelin saa käännettyä sopivalle tasolle kannon jyrsinnän aikana, ja käyttäjä näkee kannon hyvin koko jyrsintäprosessin ajan. liikkeen nopeutta voi säätää ohjauspaneelista. Erittäin turvallinen; ohjauspaneelin turvatankoa on painettava, jotta leikkuriterä käynnistyy ja pyörii. D30 TRACK REMOTE Vastaa muilta osin D30 TRACK -kantojyrsintä, mutta tämän mallin kaikkia toimintoja voi kaukoohjata. Puskulevy lisää samalla jyrsintäsyvyyttä D30 Kääntyvä ohjauspaneeli Turvatanko 2-veto Paripyörä sarja Hydraulinen ohjaus Koneen leveys = 800 mm LED-työvalo Soveltuu erikokoisille kannoille D30 TRACK - sama kuin D30 PLUS Vaikeakulkuiseen maastoon Telojen etäisyyden säätö (Vari-track) Koneen leveys = 775 mm LED-työvalo Takana puskulevy, lisävaruste Paino 970 kg

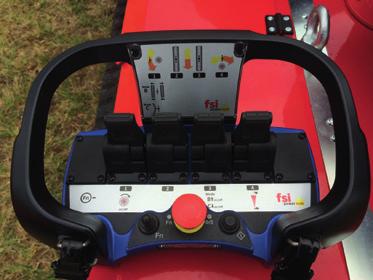

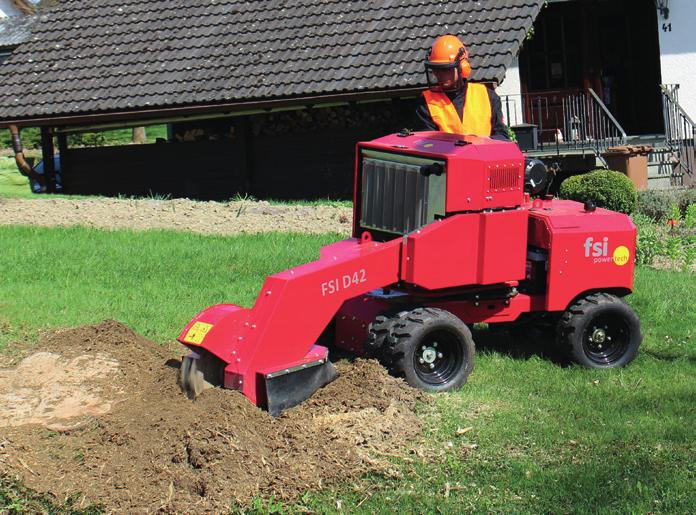

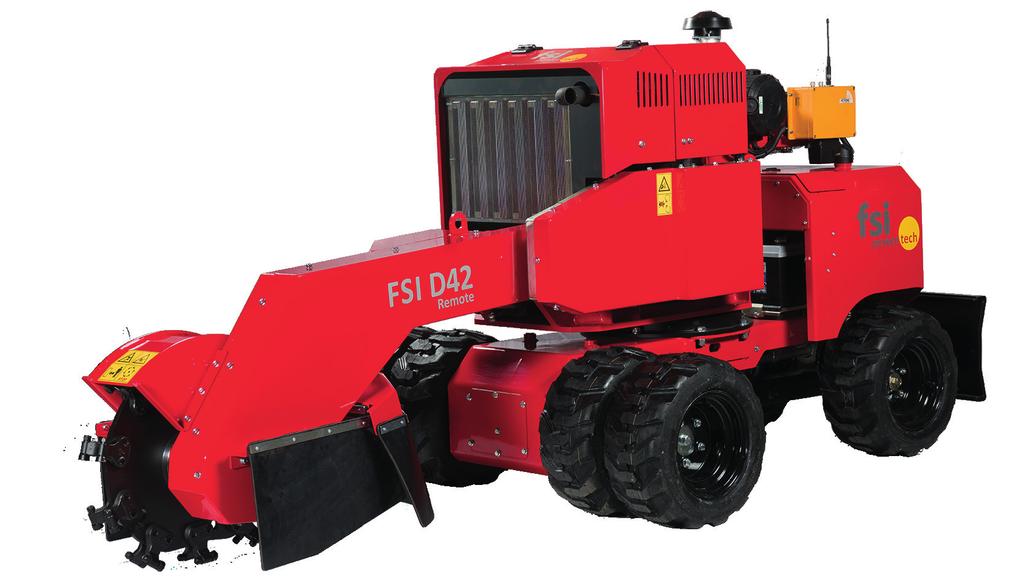

7 D42 Koneen leveys 850 mm 440 mm Enint.: 61,5 mm 850 mm mm 31 kw/42 hv Kohler dieselkäyttöinen Polttoainesäiliön tilavuus 40 l noin 15 tuntia Koneen voimansiirto neliveto, hydrauliikka Jarrut Automaattiset Jyrsinterän halkaisija Ø570 mm Hampaiden Ø/määrä Ø24,5/20 Mitat P x L x K x 850 x mm Paino kg D42: Kantojyrsin, sis. nelivedon ja dieselmoottorin D42 REMOTE: Kantojyrsin, sis. kaukoohjauksen, nelivedon ja dieselmoottorin FSI D42 -kantojyrsin on suunniteltu vaativaan maastoon. Kantojyrsimen erinomainen teho perustuu mm jyrsintäleveyteen ja tehokkaaseen 42 hv:n dieselmoottoriin, joka antaa 133 Nm väännön kierrosluvulla r/min. Vastaa muilta osin mallia D42 mutta sisältää kaikkien ajo- ja jyrsintätoimintojen radio-ohjauksen. Koneessa on valmiina akkulaturi sekä kauko-ohjauksen vara-akku. 4-veto ja liukumattomat renkaat takaavat hyvän pidon ruohikolla ja muissa haastavissa kohteissa. D42 TRACK REMOTE -kantojyrsimet kaukoohjauksella Tämä versio tulee markkinoille keväällä Puskulevy lisää samalla jyrsintäsyvyyttä D42 4-veto Tasauspyörästön lukko Paripyörä sarja mm työskentelyleveys Jyrsinterässä huoltovapaa laakeripesä Työkalulokero Kääntyvä ohjauspaneeli FSI:n tehokas kytkin LED-työvalo D42 REMOTE Radio-ohjaus Akkulaturi Vara-akku Ohjauskaapeliliitäntä

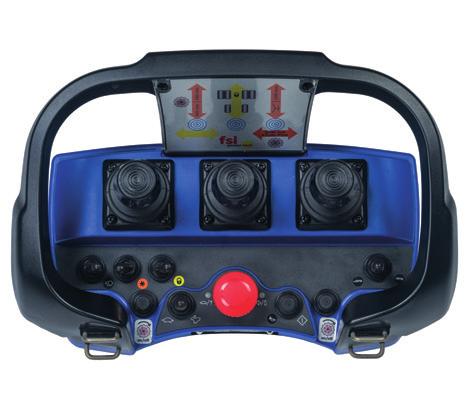

8 D74 Koneen leveys 600 mm 600 mm Enint.: 123,5 mm 890/1 520 mm mm M H2 H4 H5 H6 H6 H6 55,4 kw/74 hv Kohler dieselkäyttöinen Polttoainesäiliön tilavuus 40 l noin 15 tuntia Koneen voimansiirto neliveto, hydrauliikka Jarrut Automaattiset Jyrsinterän halkaisija Ø720 mm Hampaiden halkaisija/määrä Ø28,5/28 Mitat P x L x K x 890 x mm Paino kg D74 REMOTE: Kantojyrsin, sis. kaukoohjauksen, nelivedon ja dieselmoottorin kauko-ohjauksella. Koneessa on valmiina akkulaturi sekä kaukoohjauksen vara-akku. FSI D74 REMOTE on jatkuvaan ammattikäyttöön suunniteltu kantojyrsin. Suorituskykyinen 74 hv:n dieselmoottori vakuuttaa 300 Nm:n väännöllään ja r/min:n käyntinopeudellaan. Suurikokoinen 720 mm leikkuriterä ja 2 metrin työskentelyleveys takaavat erinomaisen työtehon. Nelivetoinen, kauko-ohjauksella varustettu D74 Remote -malli on ammattilaisen kantojyrsin. Kaikkia ajotoimintoja ja kannon leikkaustoimintoja ohjataan Radio-ohjaus Akkulaturi Ohjauskaapeliliitäntä 4-veto Tasauspyörästön lukko Paripyörä sarja Koneen automaattiohjattu kääntötoiminto takaa erinomaisen leikkuutehon. Automaattiohjaus säätää kääntöliikkeen nopeutta moottorin kuorman mukaan. Automaattiohjaus takaa erinomaisen suorituskyvyn ja helpottaa koneen ohjaamista. Puskulevy ja jopa 600 mm jyrsintäsyvyys. 2 m työskentelyleveys toiminnon automaattiohjaus LED-työvalo Työkalulokero 40 litran säiliö n. 15 käyttötuntia

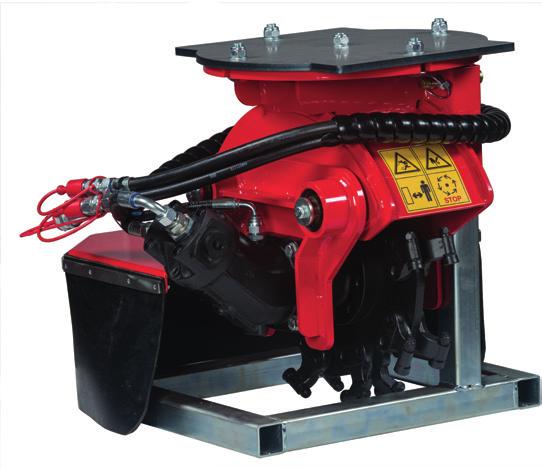

9 H20 / H40 / H52 / H65 Hydrauliikka H20 Enint.: 24,5 mm H40 Enint.: 52,0 mm H52 Enint.: 61,5 mm H65 Enint.: 82,5 mm Jyrsinterä Malli Öljyn virtausnopeus Maksimipaine n edellytykset Halkaisija Hampaiden Ø/ määrä Paino H l/min 250 bar kw/15-30 hv Ø370 mm Ø20,5/12 70 kg H l/min 250 bar kw/25-42 hv Ø470 mm Ø24,5/ kg H l/min 300 bar kw/40-65 hv Ø570 mm Ø24,5/ kg H l/min 350 bar Maks. 76 kw/100 hv Ø720 mm Ø28/ kg H l/min 350 bar Maks. 85 kw/115 hv Ø720 mm Ø28/ kg H l/min 350 bar Maks. 117 kw/160 hv Ø720 mm Ø28/ kg Hydraulisesti ohjatut kantojyrsimet H20 H40 Hydraulisesti ohjatut kantojyrsimet voi asentaa kaivinkoneeseen tai vastaavaan työkoneeseen. Kone kääntää, nostaa ja laskee leikkuria. Leikkuusuunnan voi valita. Leikkuusuunnan voi asettaa 45 asteen välein leikkuriyksikön ja työvälinekiinnikkeen välisestä nivelliitoksesta. Leikkuriyksiköt varustetaan tehtaalla maalaamattomalla kansilevyllä, joka toimii työvälinekiinnikkeenä. Toimitamme myös kattavan valikoiman työvälinekiinnikkeitä. Koneisiin on liitettävä paineeton paluuletku säiliöön (vuotoöljy). H52 H65 H20 H52 H40 H65 2,0 3,5 tonnin kaivuriin Suoraveto Hydrauliikkaletkut kuuluvat toimitussisältöön 3 7 tonnin kaivuriin Suoraveto Hydrauliikkaletkut kuuluvat toimitussisältöön Rungossa lisäiskunvaimennus 8 14 tonnin kaivuriin Suoraveto Rungossa lisäiskunvaimennus tonnin kaivuriin Rungossa lisäiskunvaimennus 3 moottorin kokovaihtoehtoa

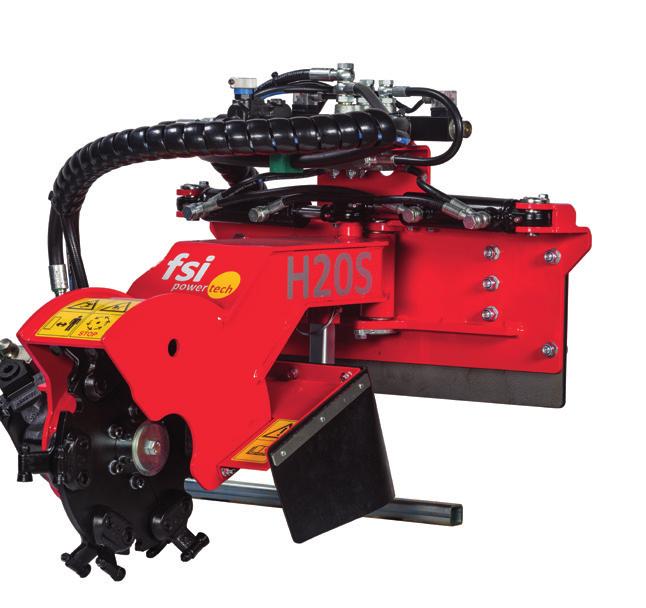

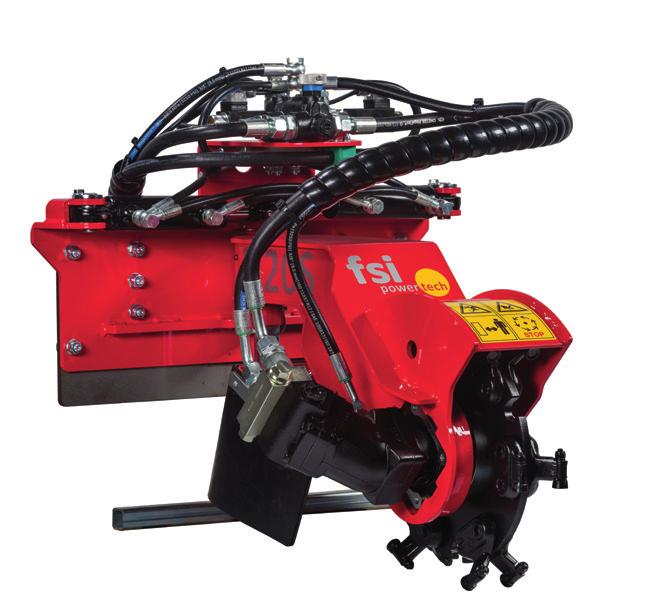

10 H20S / H40S Hydrauliikka H20S Enint.: 24,5 mm H20S 700 mm H40S Enint.: 52 mm H40S mm Jyrsinterä Malli Öljyn virtausnopeus Maksimipaine n edellytykset Halkaisija Hampaiden Ø/ määrä Paino H20S l/min 250 bar kw/15-30 hv Ø370 mm Ø20,5/12 92 kg H40S l/min 250 bar kw/25-42 hv Ø470 mm Ø24,5/ kg H40S l/min 250 bar kw/40-65 hv Ø570 mm Ø24,5/ kg Hydraulisesti ohjatut, kääntötoiminnolla varustetut kantojyrsimet Sähkökotelo Kaikkien HS-mallien sähkökotelo sisältää kytkimen ja magneetin Hydraulisesti ohjatut, kääntötoiminnolla varustetut kantojyrsimet voi asentaa kuormaajiin ja työkoneisiin. Koneessa on kiinnitysosa työvälinekiinnikkeelle. Työvälinekiinnikkeitä löydät myös kattavasta valikoimastamme. toiminto perustuu kahteen hydrauliikkasylinteriin, ja kääntöliikettä ohjataan sähkökotelon pienellä ohjaussauvalla. Toimitamme myös hydraulisella ohjauksella varustettuja HSmalleja, joihin tarvitaan 5 hydrauliikkaliitäntää. Koneisiin on liitettävä paineeton paluuletku säiliöön (vuotoöljy). H20S Suoraveto Hydrauliikkaletkut kuuluvat toimitussisältöön H40S Suoraveto Hydrauliikkaletkut kuuluvat toimitussisältöön H40S Suoraveto Hydrauliikkaletkut kuuluvat toimitussisältöön 2 kääntösylinteriä Maalaamaton kansilevy, jonka voi 2 kääntösylinteriä Maalaamaton kansilevy, jonka voi 2 kääntösylinteriä Maalaamaton kansilevy, jonka voi hitsata kiinni työkalukahvaan. hitsata kiinni työkalukahvaan. hitsata kiinni työkalukahvaan.

11 T25 Enint.: 41,5 mm T mm T25 300/400 mm T27 Enint.: 43,5 mm T mm T27 400/400 mm T65 Enint.: 82,5 mm T mm T65 600/500 mm T25 / T27 / T65 Traktori Tehovaatimukset Öljyn maks. virtausnop./ paine Jyrsinterä Mitat P x L x K Halkaisija Hampaiden Ø/ määrä Paino T KW/25 55 hv 35 l/min, 150 baarin paineella x x mm Ø470 mm Ø20,5/ kg T kw/35-80 hv 35 l/min, 180 baarin paineella x x mm Ø470 mm Ø24,5/ kg T kw/ hv 90 l/min, 180 baarin paineella x x mm Ø720 mm Ø28/ kg FSI:n kantojyrsimet voimanottoakselilla varustettuihin traktoreihin T25 Tuotevalikoimamme sisältää kolme vankkarakenteista kantojyrsinmallia, jotka voi asentaa traktoreihin tai vastaaviin voimanottoakselilla ja 3-pistenostimella varustettuihin koneisiin. Valitse traktorimalliin sopiva jyrsinkoko, sillä se takaa parhaan suorituskyvyn. Kantojyrsimiä käytetään toimitussisältöön kuuluvalla ohjaussauvalla, joka on kiinnitetty joko runkoon tai muuhun kohteeseen toimitukseen sisältyvällä kiinnikkeellä. T27 T65 T25 Hydraulinen työntövarsi Hydraulinen ohjaussauva Voimanottoakseli 3-pistenostin, kategoria 1 Runko ja tukijalat T27 Hydraulinen jatkopuomi Sähkökäyttöinen/hydraulinen ohjaussauva Voimanottoakseli 3-pistenostin, kategoria 1/2 Säädettävät tukijalat T65 Hydraulinen jatkopuomi Vaihteisto liikkuu voimanottoakselin suunnassa Lastuohjaimen hydraulinen nostin Sähkökäyttöinen/hydraulinen ohjaussauva Voimanottoakseli 3-pistenostin, kategoria 1/2 Säädettävät tukijalat

12 FSI power-tech aps Erhvervsparken 14 DK-7160 Tørring, Denmark Puh.: Sähköposti: Kantojyrsimet ammattikäyttöön Suunniteltu ja valmistettu Tanskassa Jälleenmyyjä Maahantuoja
