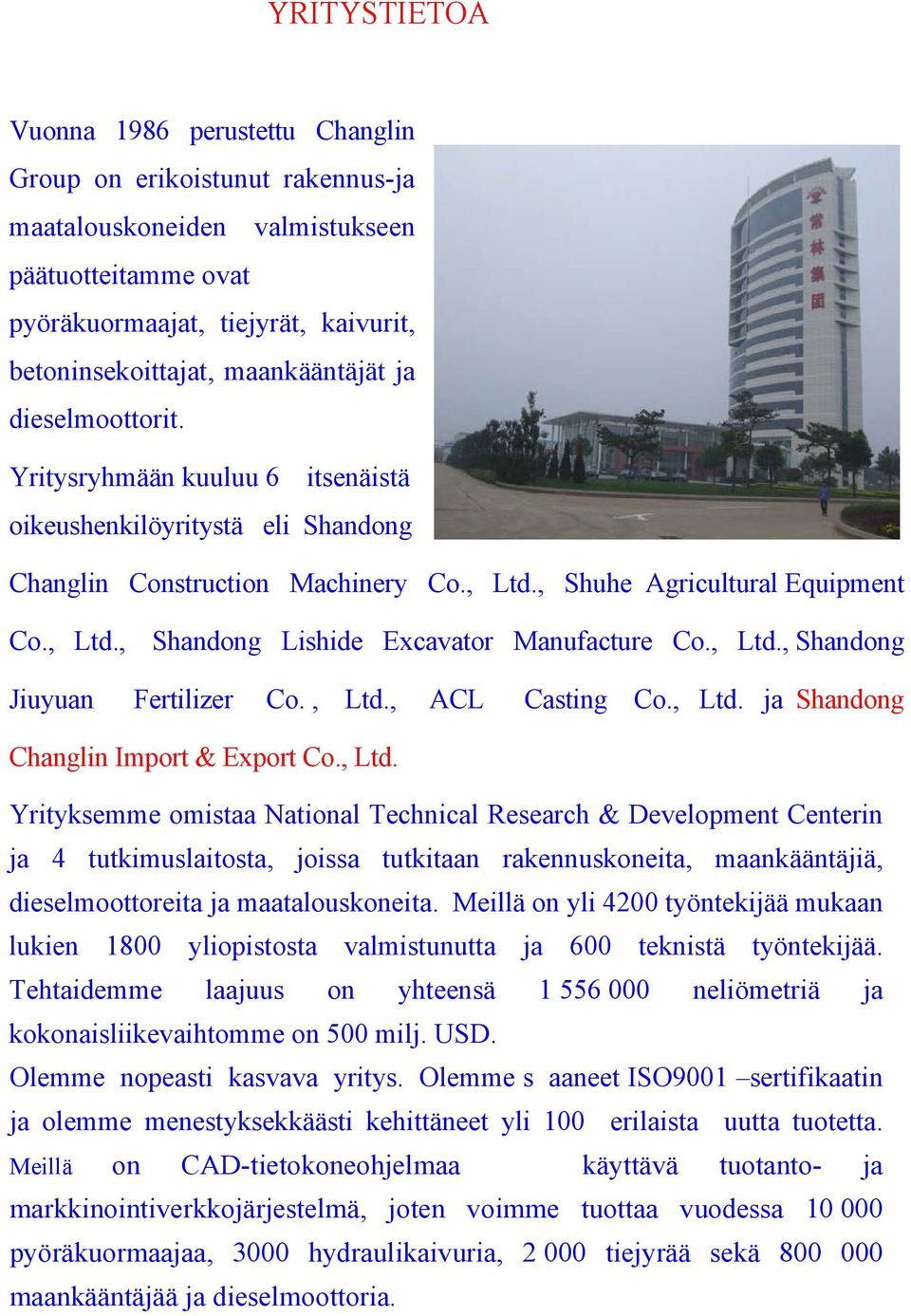

1 YRITYSTIETOA Vuonna 1986 perustettu Changlin Group on erikoistunut rakennus-ja maatalouskoneiden valmistukseen päätuotteitamme ovat pyöräkuormaajat, tiejyrät, kaivurit, betoninsekoittajat, maankääntäjät ja dieselmoottorit. Yritysryhmään kuuluu 6 itsenäistä oikeushenkilöyritystä eli Shandong Changlin Construction Machinery Co., Ltd., Shuhe Agricultural Equipment Co., Ltd., Shandong Lishide Excavator Manufacture Co., Ltd., Shandong Jiuyuan Fertilizer Co., Ltd., ACL Casting Co., Ltd. ja Shandong Changlin Import & Export Co., Ltd. Yrityksemme omistaa National Technical Research & Development Centerin ja 4 tutkimuslaitosta, joissa tutkitaan rakennuskoneita, maankääntäjiä, dieselmoottoreita ja maatalouskoneita. Meillä on yli 4200 työntekijää mukaan lukien 1800 yliopistosta valmistunutta ja 600 teknistä työntekijää. Tehtaidemme laajuus on yhteensä neliömetriä ja kokonaisliikevaihtomme on 500 milj. USD. Olemme nopeasti kasvava yritys. Olemme s aaneet ISO9001 sertifikaatin ja olemme menestyksekkäästi kehittäneet yli 100 erilaista uutta tuotetta. Meillä on CAD-tietokoneohjelmaa käyttävä tuotanto- ja markkinointiverkkojärjestelmä, joten voimme tuottaa vuodessa pyöräkuormaajaa, 3000 hydraulikaivuria, tiejyrää sekä maankääntäjää ja dieselmoottoria.

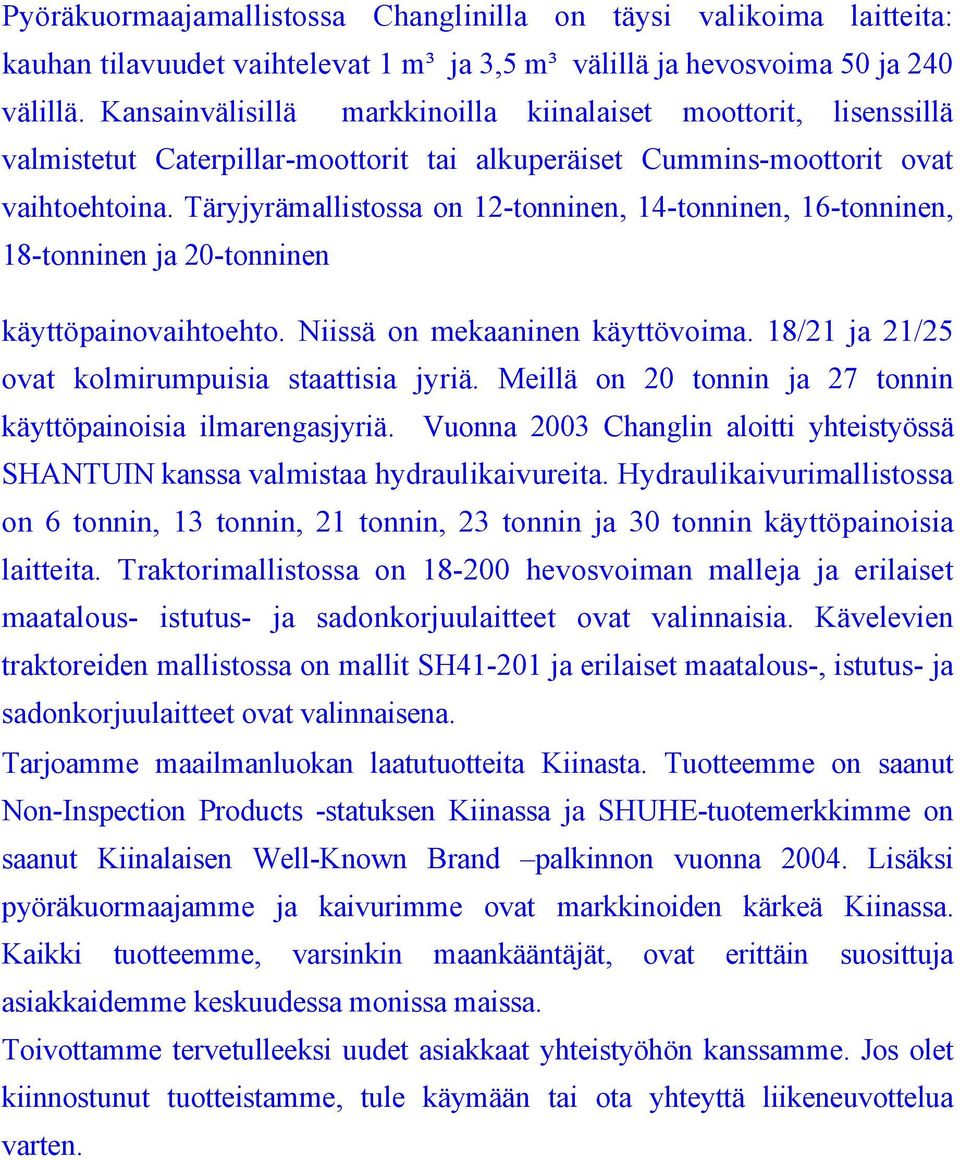

2 Pyöräkuormaajamallistossa Changlinilla on täysi valikoima laitteita: kauhan tilavuudet vaihtelevat 1 m³ ja 3,5 m³ välillä ja hevosvoima 50 ja 240 välillä. Kansainvälisillä markkinoilla kiinalaiset moottorit, lisenssillä valmistetut Caterpillar-moottorit tai alkuperäiset Cummins-moottorit ovat vaihtoehtoina. Täryjyrämallistossa on 12-tonninen, 14-tonninen, 16-tonninen, 18-tonninen ja 20-tonninen käyttöpainovaihtoehto. Niissä on mekaaninen käyttövoima. 18/21 ja 21/25 ovat kolmirumpuisia staattisia jyriä. Meillä on 20 tonnin ja 27 tonnin käyttöpainoisia ilmarengasjyriä. Vuonna 2003 Changlin aloitti yhteistyössä SHANTUIN kanssa valmistaa hydraulikaivureita. Hydraulikaivurimallistossa on 6 tonnin, 13 tonnin, 21 tonnin, 23 tonnin ja 30 tonnin käyttöpainoisia laitteita. Traktorimallistossa on hevosvoiman malleja ja erilaiset maatalous- istutus- ja sadonkorjuulaitteet ovat valinnaisia. Kävelevien traktoreiden mallistossa on mallit SH ja erilaiset maatalous-, istutus- ja sadonkorjuulaitteet ovat valinnaisena. Tarjoamme maailmanluokan laatutuotteita Kiinasta. Tuotteemme on saanut Non-Inspection Products -statuksen Kiinassa ja SHUHE-tuotemerkkimme on saanut Kiinalaisen Well-Known Brand palkinnon vuonna Lisäksi pyöräkuormaajamme ja kaivurimme ovat markkinoiden kärkeä Kiinassa. Kaikki tuotteemme, varsinkin maankääntäjät, ovat erittäin suosittuja asiakkaidemme keskuudessa monissa maissa. Toivottamme tervetulleeksi uudet asiakkaat yhteistyöhön kanssamme. Jos olet kiinnostunut tuotteistamme, tule käymään tai ota yhteyttä liikeneuvottelua varten.

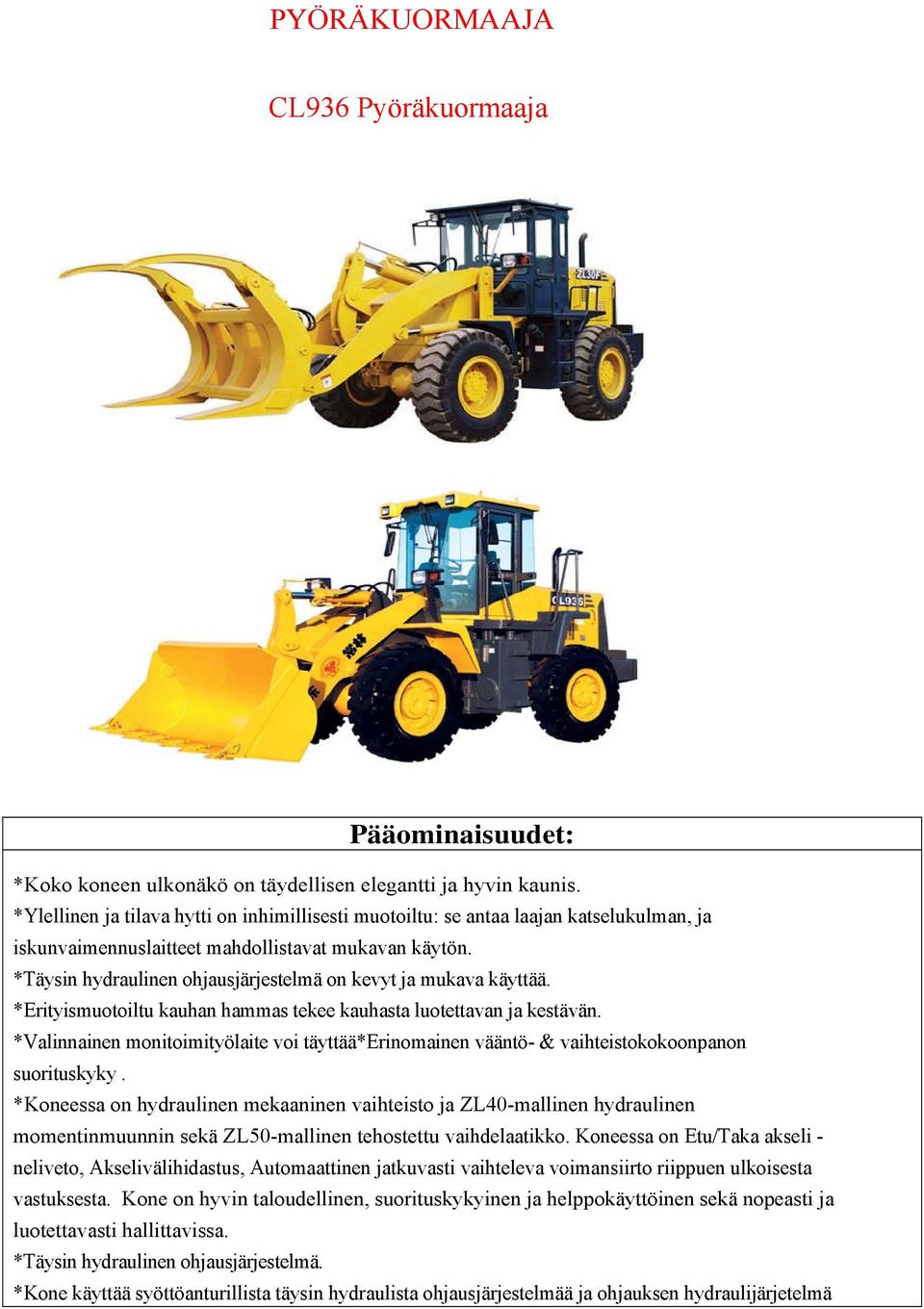

3 PYÖRÄKUORMAAJA CL936 Pyöräkuormaaja Pääominaisuudet: *Koko koneen ulkonäkö on täydellisen elegantti ja hyvin kaunis. *Ylellinen ja tilava hytti on inhimillisesti muotoiltu: se antaa laajan katselukulman, ja iskunvaimennuslaitteet mahdollistavat mukavan käytön. *Täysin hydraulinen ohjausjärjestelmä on kevyt ja mukava käyttää. *Erityismuotoiltu kauhan hammas tekee kauhasta luotettavan ja kestävän. *Valinnainen monitoimityölaite voi täyttää*erinomainen vääntö- & vaihteistokokoonpanon suorituskyky. *Koneessa on hydraulinen mekaaninen vaihteisto ja ZL40-mallinen hydraulinen momentinmuunnin sekä ZL50-mallinen tehostettu vaihdelaatikko. Koneessa on Etu/Taka akseli - neliveto, Akselivälihidastus, Automaattinen jatkuvasti vaihteleva voimansiirto riippuen ulkoisesta vastuksesta. Kone on hyvin taloudellinen, suorituskykyinen ja helppokäyttöinen sekä nopeasti ja luotettavasti hallittavissa. *Täysin hydraulinen ohjausjärjestelmä. *Kone käyttää syöttöanturillista täysin hydraulista ohjausjärjestelmää ja ohjauksen hydraulijärjetelmä

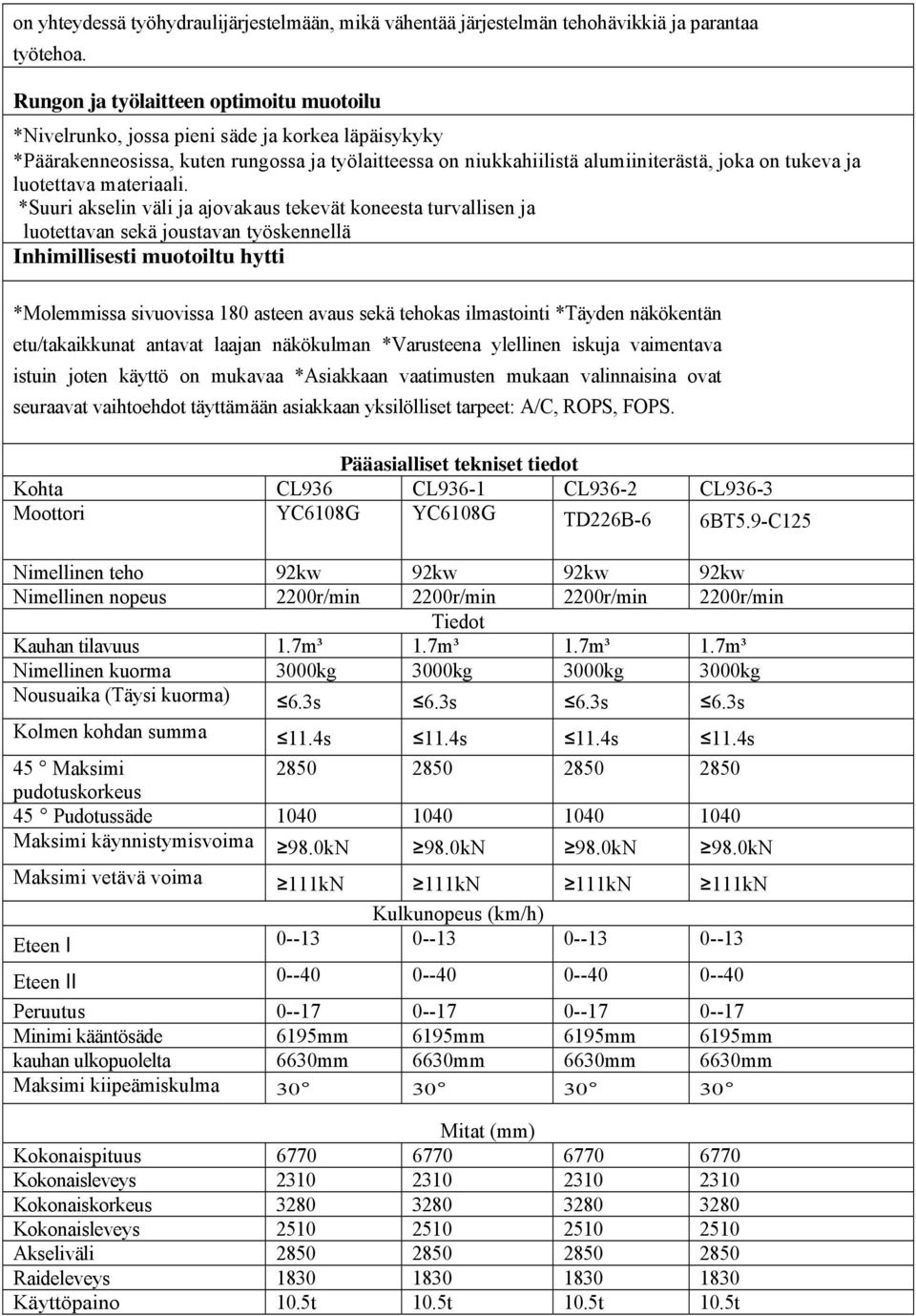

4 on yhteydessä työhydraulijärjestelmään, mikä vähentää järjestelmän tehohävikkiä ja parantaa työtehoa. Rungon ja työlaitteen optimoitu muotoilu *Nivelrunko, jossa pieni säde ja korkea läpäisykyky *Päärakenneosissa, kuten rungossa ja työlaitteessa on niukkahiilistä alumiiniterästä, joka on tukeva ja luotettava materiaali. *Suuri akselin väli ja ajovakaus tekevät koneesta turvallisen ja luotettavan sekä joustavan työskennellä Inhimillisesti muotoiltu hytti *Molemmissa sivuovissa 180 asteen avaus sekä tehokas ilmastointi *Täyden näkökentän etu/takaikkunat antavat laajan näkökulman *Varusteena ylellinen iskuja vaimentava istuin joten käyttö on mukavaa *Asiakkaan vaatimusten mukaan valinnaisina ovat seuraavat vaihtoehdot täyttämään asiakkaan yksilölliset tarpeet: A/C, ROPS, FOPS. Pääasialliset tekniset tiedot Kohta CL936 CL936-1 CL936-2 CL936-3 Moottori YC6108G YC6108G TD226B-6 6BT5.9-C125 Nimellinen teho 92kw 92kw 92kw 92kw Nimellinen nopeus 2200r/min 2200r/min 2200r/min 2200r/min Tiedot Kauhan tilavuus 1.7m³ 1.7m³ 1.7m³ 1.7m³ Nimellinen kuorma 3000kg 3000kg 3000kg 3000kg Nousuaika (Täysi kuorma) 6.3s 6.3s 6.3s 6.3s Kolmen kohdan summa 11.4s 11.4s 11.4s 11.4s 45 Maksimi pudotuskorkeus 45 Pudotussäde Maksimi käynnistymisvoima 98.0kN 98.0kN 98.0kN 98.0kN Maksimi vetävä voima 111kN 111kN 111kN 111kN Kulkunopeus (km/h) Eteen Ⅰ Eteen ⅠI Peruutus Minimi kääntösäde 6195mm 6195mm 6195mm 6195mm kauhan ulkopuolelta 6630mm 6630mm 6630mm 6630mm Maksimi kiipeämiskulma Mitat (mm) Kokonaispituus Kokonaisleveys Kokonaiskorkeus Kokonaisleveys Akseliväli Raideleveys Käyttöpaino 10.5t 10.5t 10.5t 10.5t

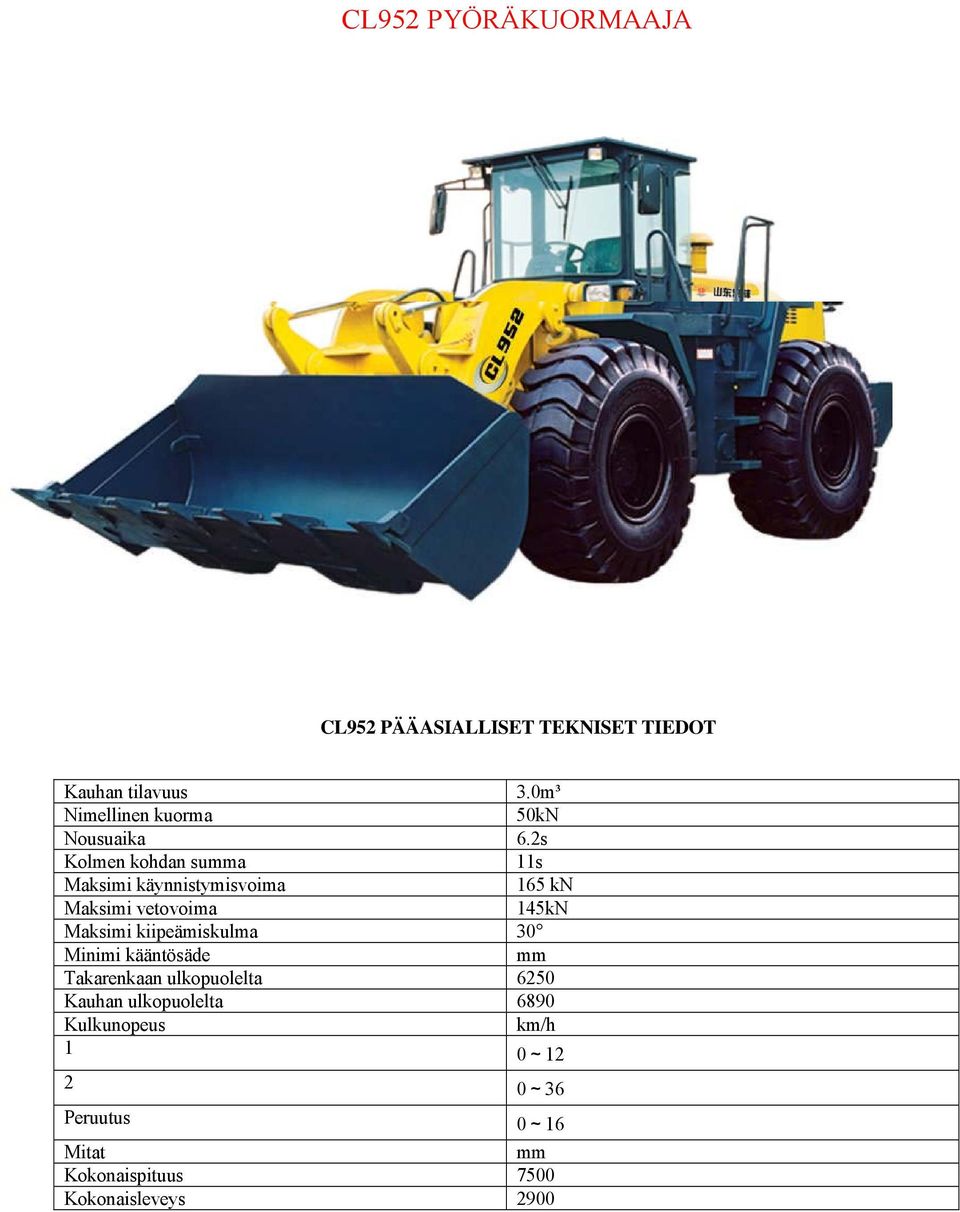

5 CL952 PYÖRÄKUORMAAJA CL952 PÄÄASIALLISET TEKNISET TIEDOT Kauhan tilavuus 3.0m³ Nimellinen kuorma 50kN Nousuaika 6.2s Kolmen kohdan summa 11s Maksimi käynnistymisvoima 165 kn Maksimi vetovoima 145kN Maksimi kiipeämiskulma 30 Minimi kääntösäde mm Takarenkaan ulkopuolelta 6250 Kauhan ulkopuolelta 6890 Kulkunopeus km/h 1 0~12 2 0~36 Peruutus 0~16 Mitat mm Kokonaispituus 7500 Kokonaisleveys 2900

6 Kokonaiskorkeus 3300 Kauhan leveys 2970 Akseliväli 2840 Raideleveys 2260 Minimietäisyys maanpinnasta 540 Maksimi pudotuskorkeus 3200 Pudotussäde 1350 Käyttöpaino 16300kg Öljysäiliön tilavuus Polttoöljy 260L Hydr. Öljysäiliö 280L Moottoriöljy 20L Vaihteisto 45L Akseli ja vähennysvalssain (yksi akseli) 25L Jarrujärjestelmä 4L Moottori Malli WD61567G3-28A Nimellinen teho 162kW Nimellinen nopeus 2200r/min Jarrujärjestelmä Jarrupaine 0.45~0.68Mpa Jalkajarrutyyppi ilma-avusteinen öljy levytyypin neljän pyörän jarrutus Käsijarrutyyppi mekaanisesti käytettävä isorumpuinen jarru jossa jarrukenkä rummun Tyyppi planeettavoimansiirto Momenttikerroin 4 Momentinmuuntimen syöttö-öljynpaine 0.3~0.45Mpa Momentinmuuntimen ulostuloöljynpaine 0.2~0.3Mpa Vaihteiston ohjauspaine 1.1~1.4Mpa ohjausjärjestelmä Tyyppi täysin hydraulinen nivelrunko-ohjaus Järjestelmän työskentelypaine 14Mpa Ohjauskulma Vasen oikea 35 Akseli ja päävoimansiirto Päävoimansiirtotyyppi yksivaiheinen Päävoimansiirron alennussuhde Vähennysvalssain yksivaiheinen planeetta Järjestelmän työskentelypaine Järjestelmätyyppi avoin malli kaksoispumppu ohjaa Järjestelmän työskentelypaine 16Mpa Kauhan toimitusaika 0.9s Renkaat Renkaan standardikokoonpanon koko Etupyörän paine Mpa Takarenkaan paine Mpa

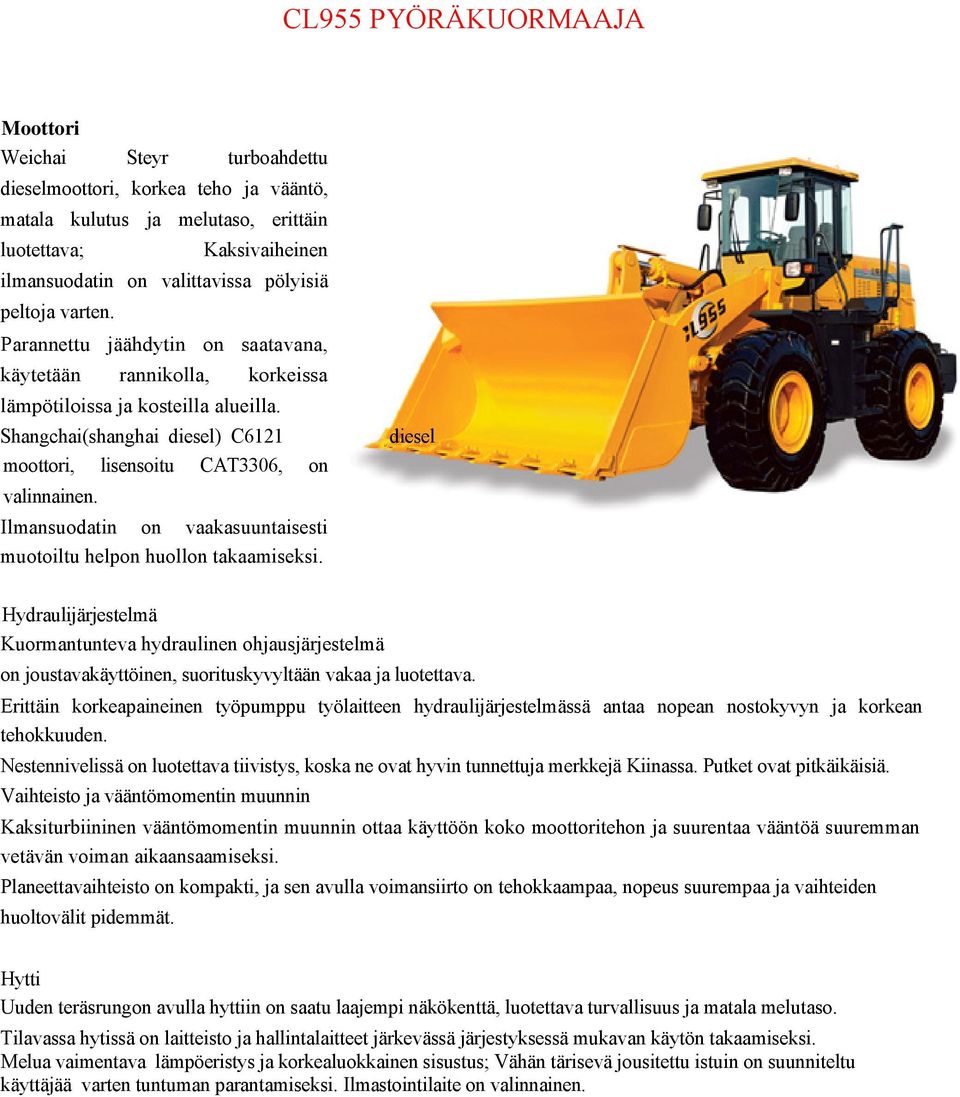

7 CL955 PYÖRÄKUORMAAJA Moottori Weichai Steyr turboahdettu dieselmoottori, korkea teho ja vääntö, matala kulutus ja melutaso, erittäin luotettava; Kaksivaiheinen ilmansuodatin on valittavissa pölyisiä peltoja varten. Parannettu jäähdytin on saatavana, käytetään rannikolla, korkeissa lämpötiloissa ja kosteilla alueilla. Shangchai(shanghai diesel) C6121 moottori, lisensoitu CAT3306, on valinnainen. Ilmansuodatin on vaakasuuntaisesti muotoiltu helpon huollon takaamiseksi. diesel Hydraulijärjestelmä Kuormantunteva hydraulinen ohjausjärjestelmä on joustavakäyttöinen, suorituskyvyltään vakaa ja luotettava. Erittäin korkeapaineinen työpumppu työlaitteen hydraulijärjestelmässä antaa nopean nostokyvyn ja korkean tehokkuuden. Nestennivelissä on luotettava tiivistys, koska ne ovat hyvin tunnettuja merkkejä Kiinassa. Putket ovat pitkäikäisiä. Vaihteisto ja vääntömomentin muunnin Kaksiturbiininen vääntömomentin muunnin ottaa käyttöön koko moottoritehon ja suurentaa vääntöä suuremman vetävän voiman aikaansaamiseksi. Planeettavaihteisto on kompakti, ja sen avulla voimansiirto on tehokkaampaa, nopeus suurempaa ja vaihteiden huoltovälit pidemmät. Hytti Uuden teräsrungon avulla hyttiin on saatu laajempi näkökenttä, luotettava turvallisuus ja matala melutaso. Tilavassa hytissä on laitteisto ja hallintalaitteet järkevässä järjestyksessä mukavan käytön takaamiseksi. Melua vaimentava lämpöeristys ja korkealuokkainen sisustus; Vähän tärisevä jousitettu istuin on suunniteltu käyttäjää varten tuntuman parantamiseksi. Ilmastointilaite on valinnainen.

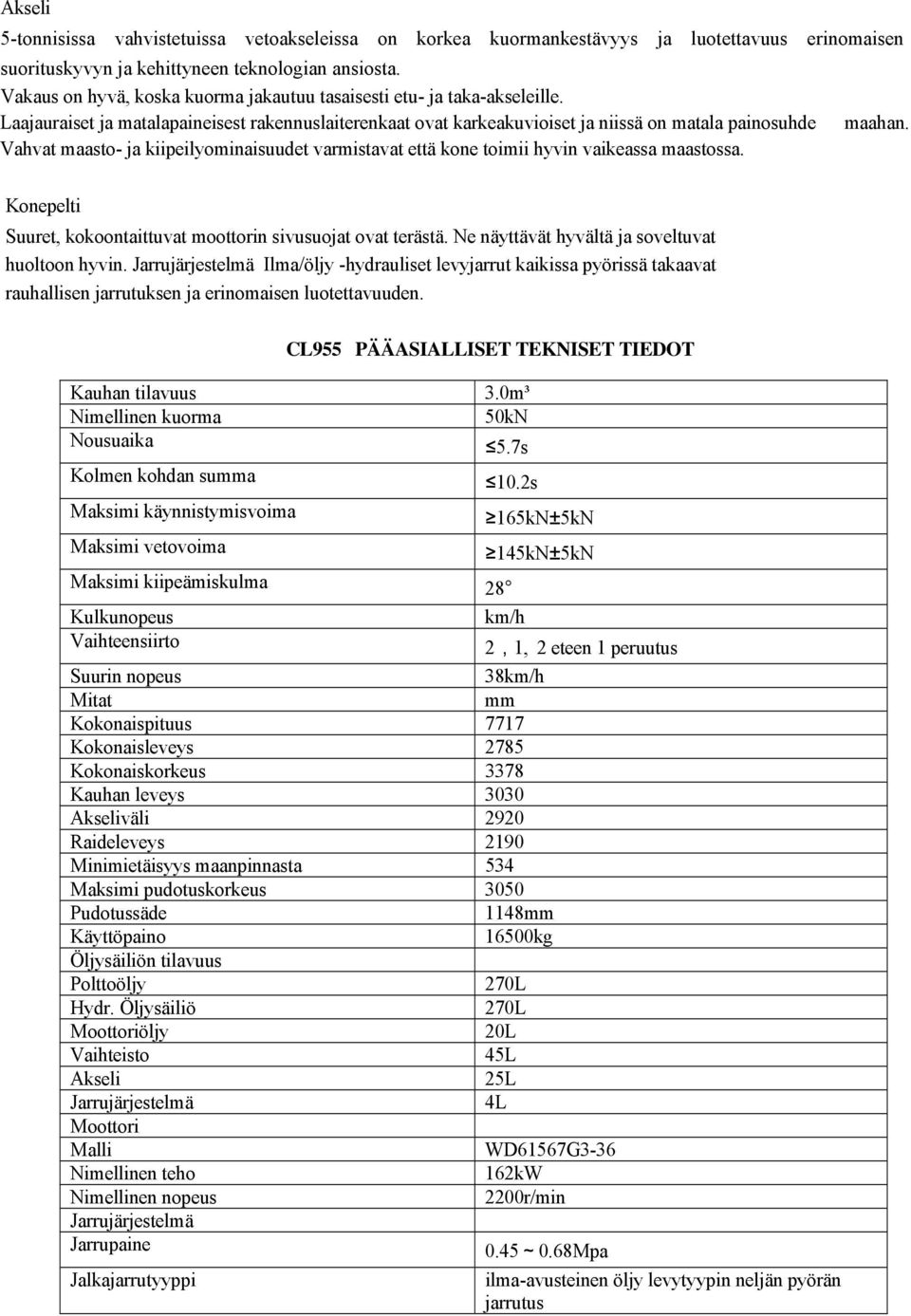

8 Akseli 5-tonnisissa vahvistetuissa vetoakseleissa on korkea kuormankestävyys ja luotettavuus erinomaisen suorituskyvyn ja kehittyneen teknologian ansiosta. Vakaus on hyvä, koska kuorma jakautuu tasaisesti etu- ja taka-akseleille. Laajauraiset ja matalapaineisest rakennuslaiterenkaat ovat karkeakuvioiset ja niissä on matala painosuhde maahan. Vahvat maasto- ja kiipeilyominaisuudet varmistavat että kone toimii hyvin vaikeassa maastossa. Konepelti Suuret, kokoontaittuvat moottorin sivusuojat ovat terästä. Ne näyttävät hyvältä ja soveltuvat huoltoon hyvin. Jarrujärjestelmä Ilma/öljy -hydrauliset levyjarrut kaikissa pyörissä takaavat rauhallisen jarrutuksen ja erinomaisen luotettavuuden. Kauhan tilavuus Nimellinen kuorma Nousuaika Kolmen kohdan summa Maksimi käynnistymisvoima Maksimi vetovoima CL955 PÄÄASIALLISET TEKNISET TIEDOT 3.0m³ 50kN 5.7s 10.2s 165kN±5kN 145kN±5kN Maksimi kiipeämiskulma 28 Kulkunopeus km/h Vaihteensiirto 2,1, 2 eteen 1 peruutus Suurin nopeus 38km/h Mitat mm Kokonaispituus 7717 Kokonaisleveys 2785 Kokonaiskorkeus 3378 Kauhan leveys 3030 Akseliväli 2920 Raideleveys 2190 Minimietäisyys maanpinnasta 534 Maksimi pudotuskorkeus 3050 Pudotussäde 1148mm Käyttöpaino 16500kg Öljysäiliön tilavuus Polttoöljy 270L Hydr. Öljysäiliö 270L Moottoriöljy 20L Vaihteisto 45L Akseli 25L Jarrujärjestelmä 4L Moottori Malli WD61567G3-36 Nimellinen teho 162kW Nimellinen nopeus 2200r/min Jarrujärjestelmä Jarrupaine 0.45~0.68Mpa Jalkajarrutyyppi ilma-avusteinen öljy levytyypin neljän pyörän jarrutus

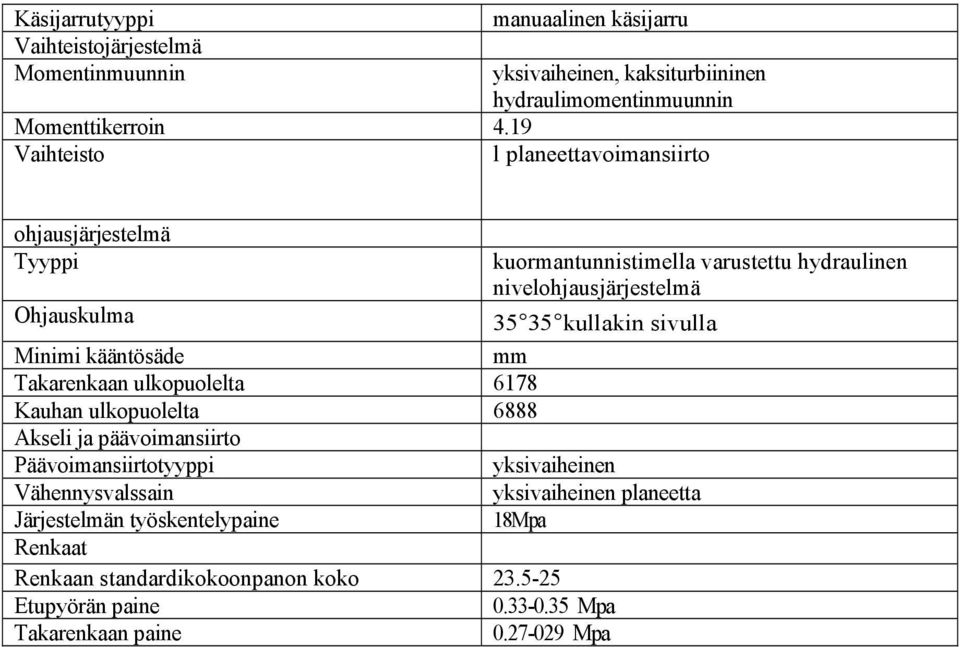

9 Käsijarrutyyppi manuaalinen käsijarru Vaihteistojärjestelmä Momentinmuunnin yksivaiheinen, kaksiturbiininen hydraulimomentinmuunnin Momenttikerroin 4.19 Vaihteisto l planeettavoimansiirto ohjausjärjestelmä Tyyppi Ohjauskulma kuormantunnistimella varustettu hydraulinen nivelohjausjärjestelmä kullakin sivulla Minimi kääntösäde mm Takarenkaan ulkopuolelta 6178 Kauhan ulkopuolelta 6888 Akseli ja päävoimansiirto Päävoimansiirtotyyppi yksivaiheinen Vähennysvalssain yksivaiheinen planeetta Järjestelmän työskentelypaine 18Mpa Renkaat Renkaan standardikokoonpanon koko Etupyörän paine Mpa Takarenkaan paine Mpa

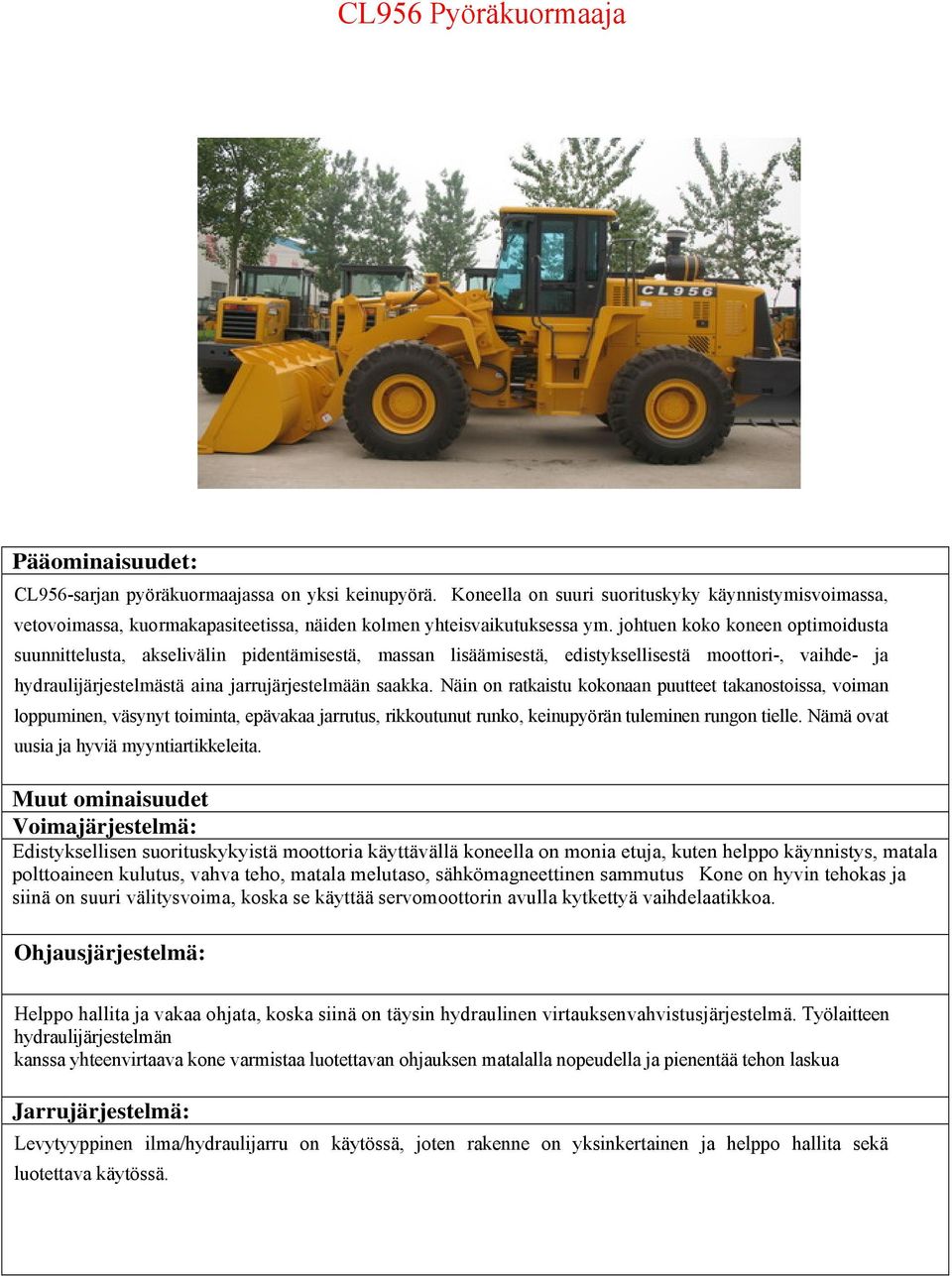

10 CL956 Pyöräkuormaaja Pääominaisuudet: CL956-sarjan pyöräkuormaajassa on yksi keinupyörä. Koneella on suuri suorituskyky käynnistymisvoimassa, vetovoimassa, kuormakapasiteetissa, näiden kolmen yhteisvaikutuksessa ym. johtuen koko koneen optimoidusta suunnittelusta, akselivälin pidentämisestä, massan lisäämisestä, edistyksellisestä moottori-, vaihde- ja hydraulijärjestelmästä aina jarrujärjestelmään saakka. Näin on ratkaistu kokonaan puutteet takanostoissa, voiman loppuminen, väsynyt toiminta, epävakaa jarrutus, rikkoutunut runko, keinupyörän tuleminen rungon tielle. Nämä ovat uusia ja hyviä myyntiartikkeleita. Muut ominaisuudet Voimajärjestelmä: Edistyksellisen suorituskykyistä moottoria käyttävällä koneella on monia etuja, kuten helppo käynnistys, matala polttoaineen kulutus, vahva teho, matala melutaso, sähkömagneettinen sammutus Kone on hyvin tehokas ja siinä on suuri välitysvoima, koska se käyttää servomoottorin avulla kytkettyä vaihdelaatikkoa. Ohjausjärjestelmä: Helppo hallita ja vakaa ohjata, koska siinä on täysin hydraulinen virtauksenvahvistusjärjestelmä. Työlaitteen hydraulijärjestelmän kanssa yhteenvirtaava kone varmistaa luotettavan ohjauksen matalalla nopeudella ja pienentää tehon laskua Jarrujärjestelmä: Levytyyppinen ilma/hydraulijarru on käytössä, joten rakenne on yksinkertainen ja helppo hallita sekä luotettava käytössä.

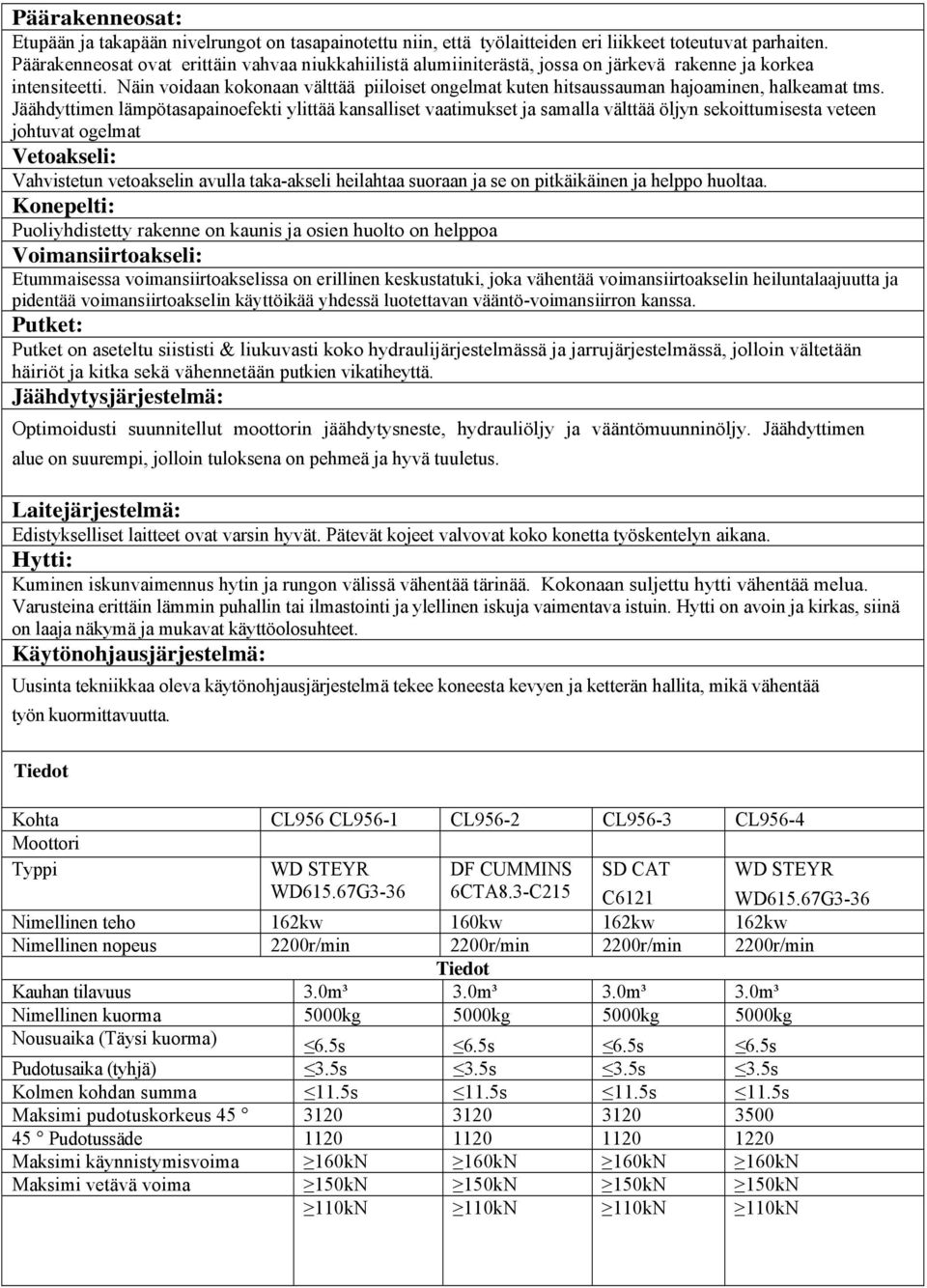

11 Päärakenneosat: Etupään ja takapään nivelrungot on tasapainotettu niin, että työlaitteiden eri liikkeet toteutuvat parhaiten. Päärakenneosat ovat erittäin vahvaa niukkahiilistä alumiiniterästä, jossa on järkevä rakenne ja korkea intensiteetti. Näin voidaan kokonaan välttää piiloiset ongelmat kuten hitsaussauman hajoaminen, halkeamat tms. Jäähdyttimen lämpötasapainoefekti ylittää kansalliset vaatimukset ja samalla välttää öljyn sekoittumisesta veteen johtuvat ogelmat Vetoakseli: Vahvistetun vetoakselin avulla taka-akseli heilahtaa suoraan ja se on pitkäikäinen ja helppo huoltaa. Konepelti: Puoliyhdistetty rakenne on kaunis ja osien huolto on helppoa Voimansiirtoakseli: Etummaisessa voimansiirtoakselissa on erillinen keskustatuki, joka vähentää voimansiirtoakselin heiluntalaajuutta ja pidentää voimansiirtoakselin käyttöikää yhdessä luotettavan vääntö-voimansiirron kanssa. Putket: Putket on aseteltu siististi & liukuvasti koko hydraulijärjestelmässä ja jarrujärjestelmässä, jolloin vältetään häiriöt ja kitka sekä vähennetään putkien vikatiheyttä. Jäähdytysjärjestelmä: Optimoidusti suunnitellut moottorin jäähdytysneste, hydrauliöljy ja vääntömuunninöljy. Jäähdyttimen alue on suurempi, jolloin tuloksena on pehmeä ja hyvä tuuletus. Laitejärjestelmä: Edistykselliset laitteet ovat varsin hyvät. Pätevät kojeet valvovat koko konetta työskentelyn aikana. Hytti: Kuminen iskunvaimennus hytin ja rungon välissä vähentää tärinää. Kokonaan suljettu hytti vähentää melua. Varusteina erittäin lämmin puhallin tai ilmastointi ja ylellinen iskuja vaimentava istuin. Hytti on avoin ja kirkas, siinä on laaja näkymä ja mukavat käyttöolosuhteet. Käytönohjausjärjestelmä: Uusinta tekniikkaa oleva käytönohjausjärjestelmä tekee koneesta kevyen ja ketterän hallita, mikä vähentää työn kuormittavuutta. Tiedot Kohta CL956 CL956-1 CL956-2 CL956-3 CL956-4 Moottori Typpi SD CAT WD STEYR WD615.67G3-36 DF CUMMINS 6CTA8.3-C215 WD STEYR WD615.67G3-36 C6121 Nimellinen teho 162kw 160kw 162kw 162kw Nimellinen nopeus 2200r/min 2200r/min 2200r/min 2200r/min Tiedot Kauhan tilavuus 3.0m³ 3.0m³ 3.0m³ 3.0m³ Nimellinen kuorma 5000kg 5000kg 5000kg 5000kg Nousuaika (Täysi kuorma) 6.5s 6.5s 6.5s 6.5s Pudotusaika (tyhjä) 3.5s 3.5s 3.5s 3.5s Kolmen kohdan summa 11.5s 11.5s 11.5s 11.5s Maksimi pudotuskorkeus Pudotussäde Maksimi käynnistymisvoima 160kN 160kN 160kN 160kN Maksimi vetävä voima 150kN 150kN 150kN 150kN 110kN 110kN 110kN 110kN

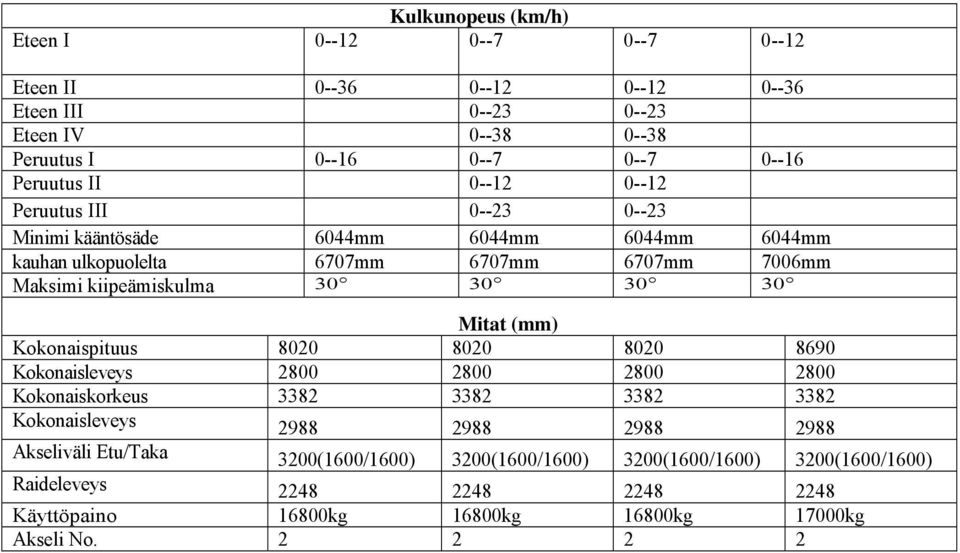

12 Kulkunopeus (km/h) Eteen I Eteen II Eteen III Eteen IV Peruutus I Peruutus II Peruutus III Minimi kääntösäde 6044mm 6044mm 6044mm 6044mm kauhan ulkopuolelta 6707mm 6707mm 6707mm 7006mm Maksimi kiipeämiskulma Mitat (mm) Kokonaispituus Kokonaisleveys Kokonaiskorkeus Kokonaisleveys Akseliväli Etu/Taka 3200(1600/1600) 3200(1600/1600) 3200(1600/1600) 3200(1600/1600) Raideleveys Käyttöpaino 16800kg 16800kg 16800kg 17000kg Akseli No

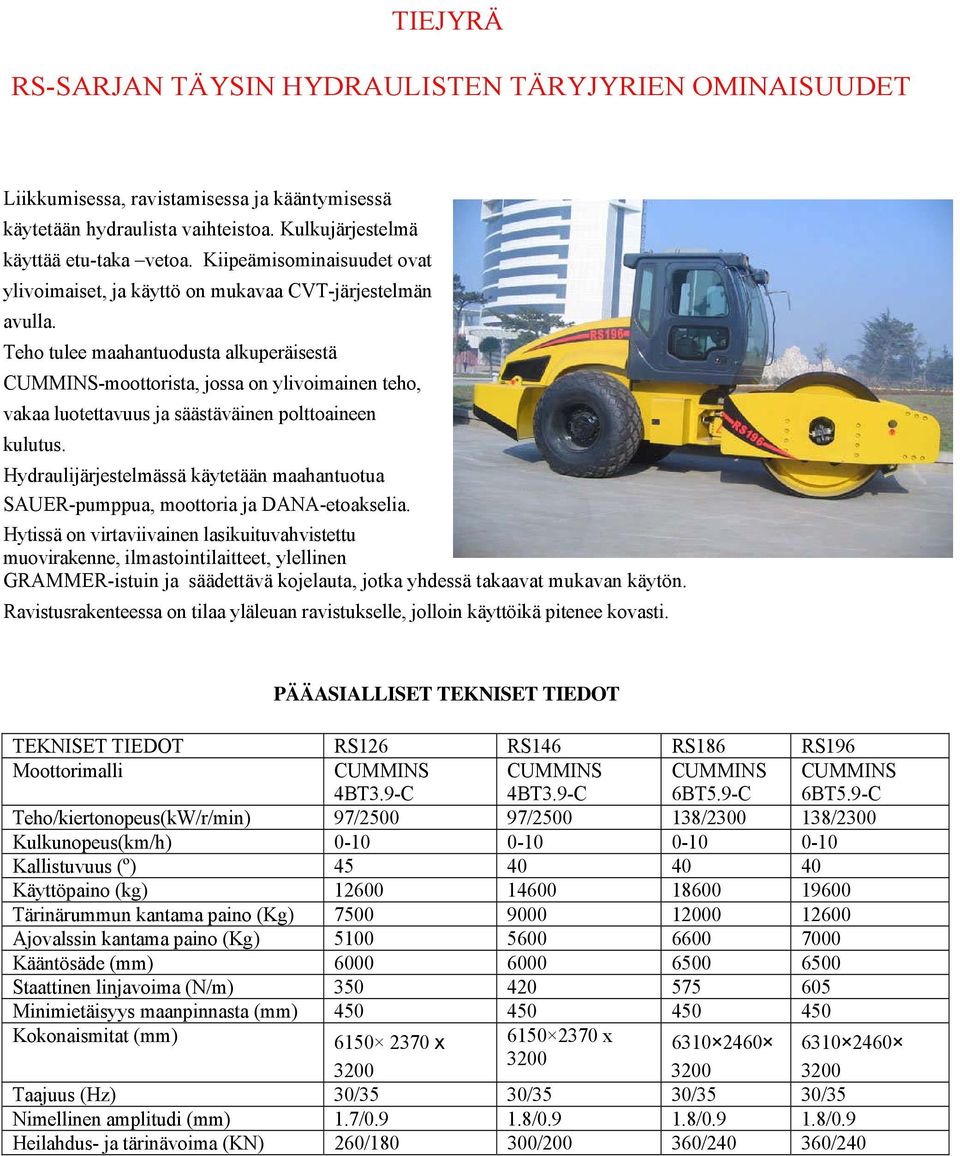

13 TIEJYRÄ RS-SARJAN TÄYSIN HYDRAULISTEN TÄRYJYRIEN OMINAISUUDET Liikkumisessa, ravistamisessa ja kääntymisessä käytetään hydraulista vaihteistoa. Kulkujärjestelmä käyttää etu-taka vetoa. Kiipeämisominaisuudet ovat ylivoimaiset, ja käyttö on mukavaa CVT-järjestelmän avulla. Teho tulee maahantuodusta alkuperäisestä CUMMINS-moottorista, jossa on ylivoimainen teho, vakaa luotettavuus ja säästäväinen polttoaineen kulutus. Hydraulijärjestelmässä käytetään maahantuotua SAUER-pumppua, moottoria ja DANA-etoakselia. Hytissä on virtaviivainen lasikuituvahvistettu muovirakenne, ilmastointilaitteet, ylellinen GRAMMER-istuin ja säädettävä kojelauta, jotka yhdessä takaavat mukavan käytön. Ravistusrakenteessa on tilaa yläleuan ravistukselle, jolloin käyttöikä pitenee kovasti. PÄÄASIALLISET TEKNISET TIEDOT TEKNISET TIEDOT RS126 RS146 RS186 RS196 Moottorimalli CUMMINS 4BT3.9-C CUMMINS 4BT3.9-C CUMMINS 6BT5.9-C CUMMINS 6BT5.9-C Teho/kiertonopeus(kW/r/min) 97/ / / /2300 Kulkunopeus(km/h) Kallistuvuus (º) Käyttöpaino (kg) Tärinärummun kantama paino (Kg) Ajovalssin kantama paino (Kg) Kääntösäde (mm) Staattinen linjavoima (N/m) Minimietäisyys maanpinnasta (mm) Kokonaismitat (mm) x x Taajuus (Hz) 30/35 30/35 30/35 30/35 Nimellinen amplitudi (mm) 1.7/ / / /0.9 Heilahdus- ja tärinävoima (KN) 260/ / / /

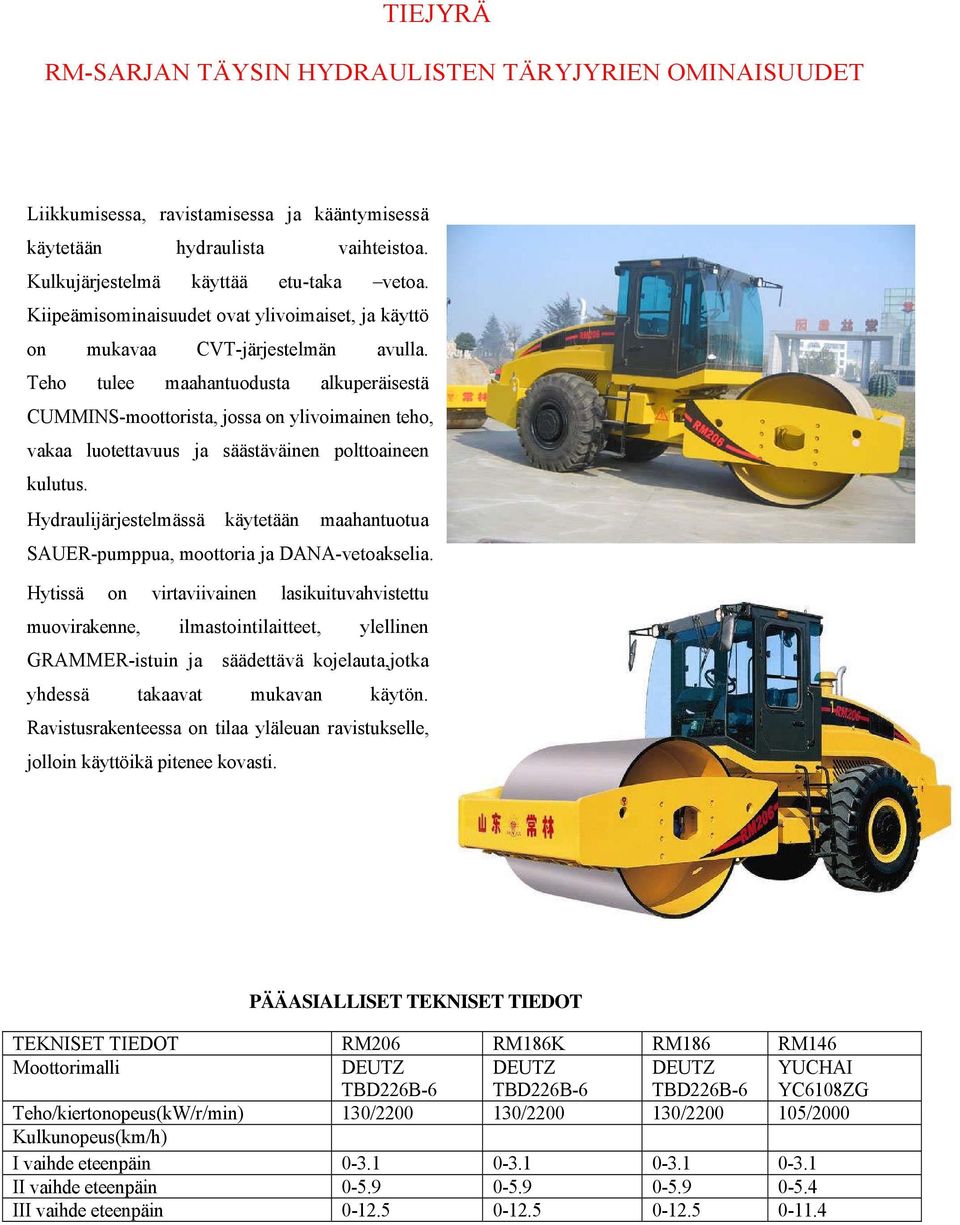

14 TIEJYRÄ RM-SARJAN TÄYSIN HYDRAULISTEN TÄRYJYRIEN OMINAISUUDET Liikkumisessa, ravistamisessa ja kääntymisessä käytetään hydraulista vaihteistoa. Kulkujärjestelmä käyttää etu-taka vetoa. Kiipeämisominaisuudet ovat ylivoimaiset, ja käyttö on mukavaa CVT-järjestelmän avulla. Teho tulee maahantuodusta alkuperäisestä CUMMINS-moottorista, jossa on ylivoimainen teho, vakaa luotettavuus ja säästäväinen polttoaineen kulutus. Hydraulijärjestelmässä käytetään maahantuotua SAUER-pumppua, moottoria ja DANA-vetoakselia. Hytissä on virtaviivainen lasikuituvahvistettu muovirakenne, ilmastointilaitteet, ylellinen GRAMMER-istuin ja säädettävä kojelauta,jotka yhdessä takaavat mukavan käytön. Ravistusrakenteessa on tilaa yläleuan ravistukselle, jolloin käyttöikä pitenee kovasti. PÄÄASIALLISET TEKNISET TIEDOT TEKNISET TIEDOT RM206 RM186K RM186 RM146 Moottorimalli DEUTZ TBD226B-6 DEUTZ TBD226B-6 DEUTZ TBD226B-6 YUCHAI YC6108ZG Teho/kiertonopeus(kW/r/min) 130/ / / /2000 Kulkunopeus(km/h) I vaihde eteenpäin II vaihde eteenpäin III vaihde eteenpäin

15 Kallistuvuus (º) Käyttöpaino (kg) Tärinärummun kantama paino (Kg) Ajovalssin kantama paino (Kg) Kääntösäde (mm) Staattinen linjavoima (N/m) Minimietäisyys maanpinnasta (mm) Kokonaismitat (mm) x x x 3010 Taajuus (Hz) Nimellinen amplitudi (mm) 1.8/ / / /1.1 Heilahdus- ja tärinävoima (KN) 360/ / / / x 3010

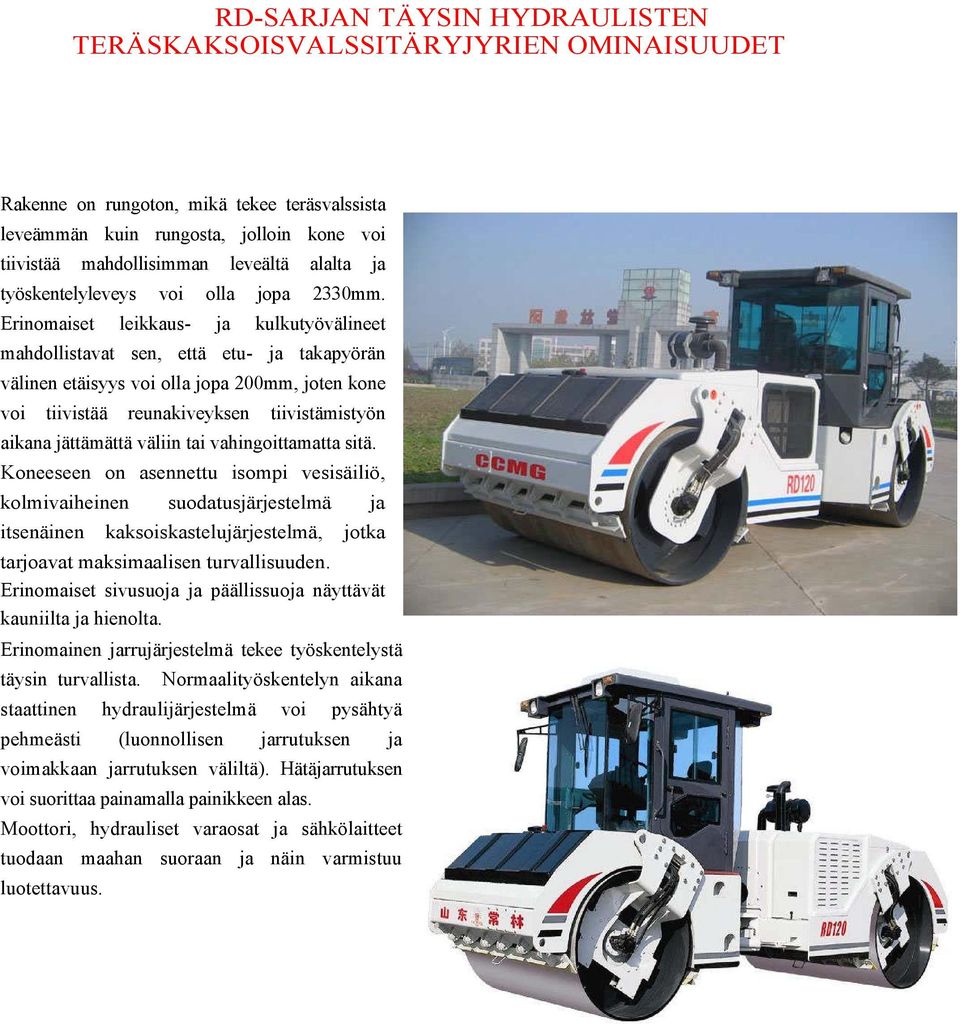

16 RD-SARJAN TÄYSIN HYDRAULISTEN TERÄSKAKSOISVALSSITÄRYJYRIEN OMINAISUUDET Rakenne on rungoton, mikä tekee teräsvalssista leveämmän kuin rungosta, jolloin kone voi tiivistää mahdollisimman leveältä alalta ja työskentelyleveys voi olla jopa 2330mm. Erinomaiset leikkaus- ja kulkutyövälineet mahdollistavat sen, että etu- ja takapyörän välinen etäisyys voi olla jopa 200mm, joten kone voi tiivistää reunakiveyksen tiivistämistyön aikana jättämättä väliin tai vahingoittamatta sitä. Koneeseen on asennettu isompi vesisäiliö, kolmivaiheinen suodatusjärjestelmä ja itsenäinen kaksoiskastelujärjestelmä, jotka tarjoavat maksimaalisen turvallisuuden. Erinomaiset sivusuoja ja päällissuoja näyttävät kauniilta ja hienolta. Erinomainen jarrujärjestelmä tekee työskentelystä täysin turvallista. Normaalityöskentelyn aikana staattinen hydraulijärjestelmä voi pysähtyä pehmeästi (luonnollisen jarrutuksen ja voimakkaan jarrutuksen väliltä). Hätäjarrutuksen voi suorittaa painamalla painikkeen alas. Moottori, hydrauliset varaosat ja sähkölaitteet tuodaan maahan suoraan ja näin varmistuu luotettavuus.

17 PÄÄASIALLISET TEKNISET TIEDOT TEKNISET TIEDOT RD120 RD100 Moottorimalli CUMMINS 4BT3.9-C CUMMINS 4BT3.9-C Teho (kw) Nopeus (r/min) Kulkunopeus(km/h) Kallistuvuus (º) Käyttöpaino (kg) Staattinen linjavoima(etu/taka) 267/ /263 Min. kääntösäde (mm) Minimietäisyys maanpinnasta (mm) Ohjauskulma ±23º ±23º Kallistuskulkukulma ±12º ±12º Maksimi kallistuskulkuetäisyys ±200 ±200 Kokonaismitat (mm) Taajuus (Hz) Nimellinen amplitudi (mm) Heilahdus- ja tärinävoima (KN)

18 RP-SARJAN KATUJYRIEN OMINAISUUDET Moottorina on kuuluisa SHANGHAIdieselmoottori, jossa on vakaa ja vahva teho, mutta matala melutaso. Hytissä on virtaviivainen lasikuituvahvistettu muovipinta, joka on erittäin kaunis ja kätevä avata. Takapyörä on jäykkyysliitetty ja etupyörä mekaanisesti riippuva, jolloin voidaan taata että kääntyvät pyörät pystyvät laskeutumaan tasaisesti ja tukemaan jyriä kolmesta kohdasta. Jalkajarrujärjestelmässä on pneumaattinen hydraulipainejärjestelmä, joka toimii kätevästi ja voimankäyttöä vaatimatta. Renkaat ovat 16-kerroksiset paineilmarenkaat, turvalliset ja kulutusta kestävät. Keskitetyllä ilmanpainejärjestelmällä voidaan säätää ilmanpainetta milloin tahansa. Kojelaudassa on erinomainen äänentoistojärjestelmä, mikä takaa että käyttäjä voi suorittaa työn hyvän musiikin säestämänä.

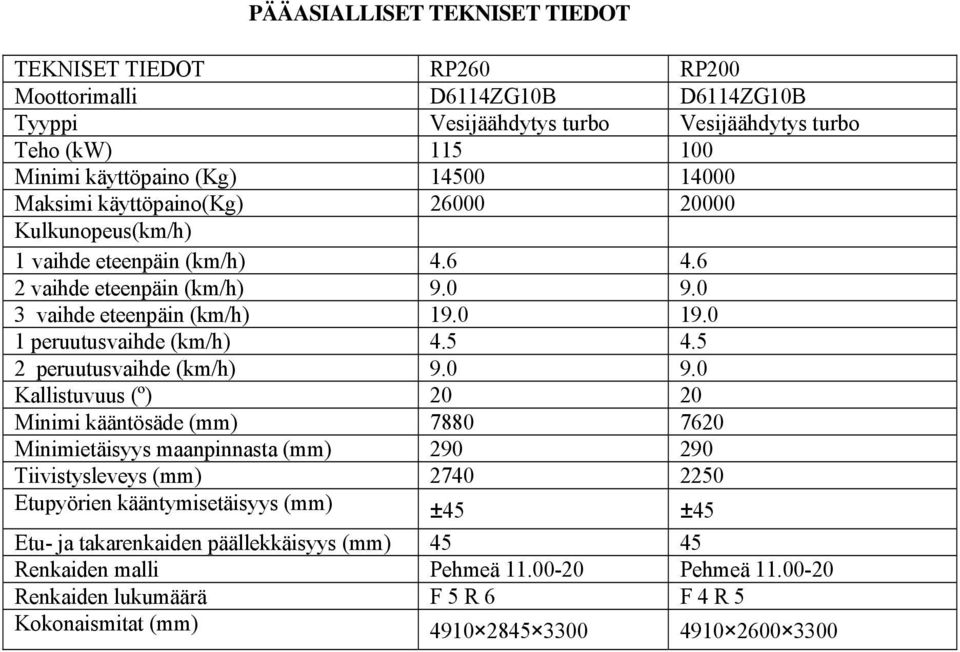

19 PÄÄASIALLISET TEKNISET TIEDOT TEKNISET TIEDOT RP260 RP200 Moottorimalli D6114ZG10B D6114ZG10B Tyyppi Vesijäähdytys turbo Vesijäähdytys turbo Teho (kw) Minimi käyttöpaino (Kg) Maksimi käyttöpaino(kg) Kulkunopeus(km/h) 1 vaihde eteenpäin (km/h) vaihde eteenpäin (km/h) vaihde eteenpäin (km/h) peruutusvaihde (km/h) peruutusvaihde (km/h) Kallistuvuus (º) Minimi kääntösäde (mm) Minimietäisyys maanpinnasta (mm) Tiivistysleveys (mm) Etupyörien kääntymisetäisyys (mm) ±45 ±45 Etu- ja takarenkaiden päällekkäisyys (mm) Renkaiden malli Pehmeä Pehmeä Renkaiden lukumäärä F 5 R 6 F 4 R 5 Kokonaismitat (mm)

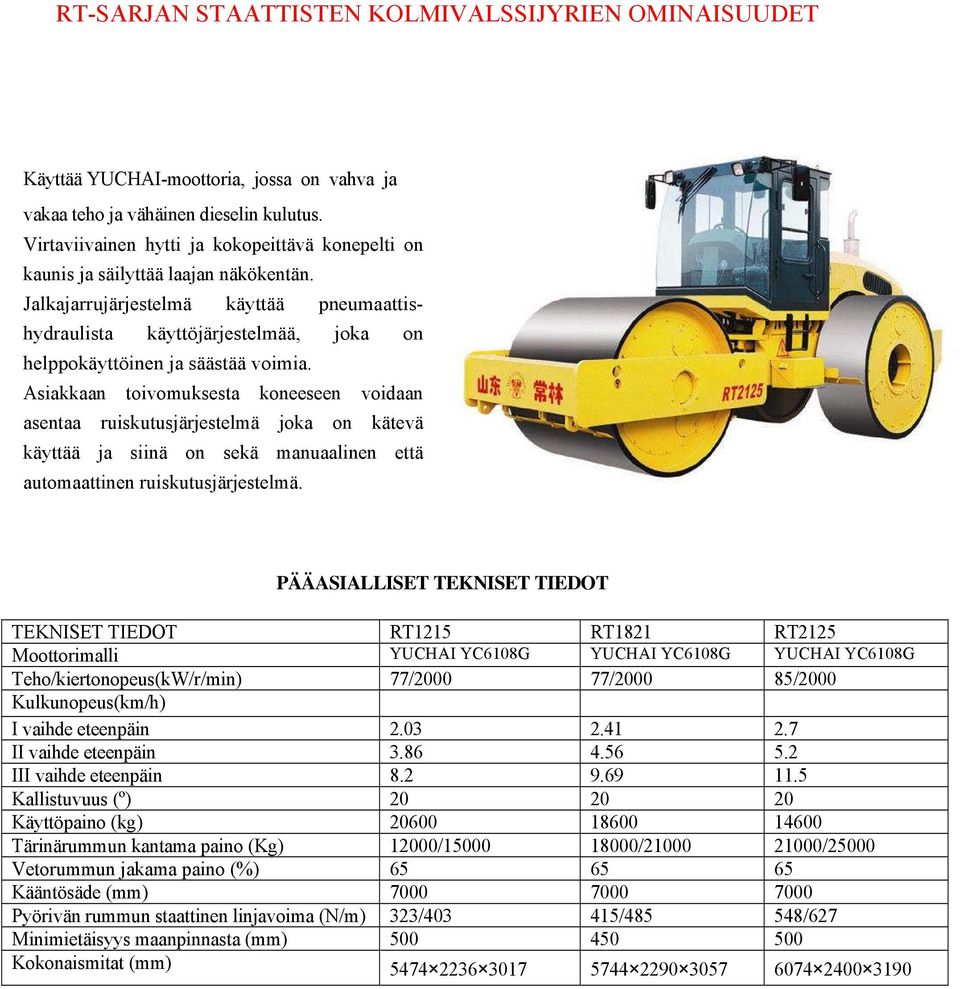

20 RT-SARJAN STAATTISTEN KOLMIVALSSIJYRIEN OMINAISUUDET Käyttää YUCHAI-moottoria, jossa on vahva ja vakaa teho ja vähäinen dieselin kulutus. Virtaviivainen hytti ja kokopeittävä konepelti on kaunis ja säilyttää laajan näkökentän. Jalkajarrujärjestelmä käyttää pneumaattishydraulista käyttöjärjestelmää, joka on helppokäyttöinen ja säästää voimia. Asiakkaan toivomuksesta koneeseen voidaan asentaa ruiskutusjärjestelmä joka on kätevä käyttää ja siinä on sekä manuaalinen että automaattinen ruiskutusjärjestelmä. PÄÄASIALLISET TEKNISET TIEDOT TEKNISET TIEDOT RT1215 RT1821 RT2125 Moottorimalli YUCHAI YC6108G YUCHAI YC6108G YUCHAI YC6108G Teho/kiertonopeus(kW/r/min) 77/ / /2000 Kulkunopeus(km/h) I vaihde eteenpäin II vaihde eteenpäin III vaihde eteenpäin Kallistuvuus (º) Käyttöpaino (kg) Tärinärummun kantama paino (Kg) 12000/ / /25000 Vetorummun jakama paino (%) Kääntösäde (mm) Pyörivän rummun staattinen linjavoima (N/m) 323/ / /627 Minimietäisyys maanpinnasta (mm) Kokonaismitat (mm)

21 HYDRAULIKAIVURI SC70-7 Hydraulikaivuri Malli: Tyyppi: Moottori Sylinterien määrä (männän halkaisija x iskun pituus) (mm) , Sylinterin iskutilavuus (L) 3.3 Nimellisteho (Kw/rpm) 45/2200,46.3/2200 Vaihtovirtalaturi (A) 12V,60 12V,40 Akku (v,ah) 12V,120 Laskuteline Ohjausvallien määrä Tukitelojen määrä Kenkien määrä Cummins B3.3 (Yanmar) 4TNV98 4 vesijäähdytteinen, 4-syklinen, suoraruiskutus ja turboahdettu 1 kullakin sivulla 5 kullakin sivulla 38 kullakin sivulla Hydrauliikka Tyyppi Säätötilavuusmännän tyyppi Maksimivirtaus (L/min) 154 Asetuspaine (Mpa)(Kg/c m2) 25(255) Venttiili Ohjaus Täysin hydraulinen ohjaussauva Kulkumoottori Jarruventtiili 2 Heilurimoottori turvaventtiili 1

22 Hydraulisylinterit Puomi Varsi Kauha Lapa Lisälaite 0.28 m3 Kauha 0.20 m3 pieni kauha Käyttöalue Käyttöpaino (kg) 6800 O Maksimi kaivukorkeus (mm) 7165 P Maksimi pudotuskorkeus (mm) 5068 Q Maksimi kaivusyvyys (mm) 4038 R Maksimi pystysuoran seinän kaivusyvyys (mm) 3505 T Maksimi kaivu-ulottuvuus (mm) 6333 U Maksimi kaivu-ulottuvuus maanpinnan tasolla (mm) 6182 Kauhan kaivuvoima maksimiteholla (kn) 52.7 Heilahdusnopeus (rpm) 9.5 Ajonopeus (km/h) L:2.7 H:5.1 Keskimääräinen yhteispaine (Kpa) Mitat A Kokonaispituus (mm) 6103 C Kokonaiskorkeus (puomin yläpäähän)(mm) 2515 D Telaketjun leveys (mm) 2198 E Kokonaiskorkeus (hytin yläreunaan)(mm) 2630 G Minimietäisyys maanpinnasta (mm) R Perän kääntösäde (mm) 1755 S Minimi heilahdussäde (mm) 1792 I Telan pituus maassa (mm) 2130 J Telan pituus 2757 K Telan mittain (mm) 1700 L Telaketjun leveys (mm) 2150 M Telan kengän leveys (mm) 450 N Kaivukoneen korkeus (mm) 445 V Kaivukoneen leveys 2258

23 SC130-7 Hydraulikaivuri Moottori Malli: Tyyppi: Sylinterien määrä (männän halkaisija x iskun pituus) (mm) Sylinterin iskutilavuus (L) 3.9 Nimellisteho (Kw/rpm) 82/2200 Vaihtovirtalaturi (A) 35 Akku (v,ah) 12,120 2 Laskuteline Ohjausvallien määrä Tukitelojen määrä Kenkien määrä Hydrauliikka Cummins 4BTA3.9 4 vesijäähdytteinen, 4-syklinen, suoraruiskutus ja turboahdettu 2 kullakin sivulla 7 kullakin sivulla 42 kullakin sivulla Tyyppi Maksimivirtaus (L/min) Asetuspaine (Mpa)(Kg/c m2) 34.3(350) Ohjaus Kulkumoottori Hydraulipumppu Säätötilavuusmännän tyyppi Venttiili Täysin hydraulinen ohjaussauva Jarruventtiili

24 Heilurimoottori turvaventtiili Hydraulisylinterit Sylinterien määrä--männän halkaisija x kiertokangen halkaisija Puomi Varsi Kauha Lisälaite 0.53 m3 Kauha 0.45 m3 kivikauha Käyttöalue Käyttöpaino (kg) O Maksimi kaivukorkeus (mm) 8630 P Maksimi pudotuskorkeus (mm) 6180 Q Maksimi kaivusyvyys (mm) 5501 R Maksimi pystysuoran seinän kaivusyvyys (mm) 4940 T Maksimi kaivu-ulottuvuus (mm) 8309 U Maksimi kaivu-ulottuvuus maanpinnan tasolla (mm) 8180 W Maksimikorkeus minimi heilahdussäteellä (mm) 6433 Kauhan kaivuvoima maksimiteholla (kn) 80 Heilahdusnopeus (rpm) 12.6 Ajonopeus (km/h) L:3.1 H:5.3 Keskimääräinen yhteispaine (Kpa) 38 Mitat A Kokonaispituus (mm) 7576 B Telaketjun leveys (mm) 2490 C Kokonaiskorkeus (puomin yläpäähän)(mm) 2780 D Kokonaiskorkeus (hytin yläreunaan) (mm) 2198 E Maaetäisyyden vastapaino (mm) 870 F Minimietäisyys maanpinnasta (mm) 433 G Perän kääntösäde (mm) 2015 H Telan pituus maassa (mm) 2750 J Telan pituus 3486 K Telan mittain (mm) 1960 L Telaketjun leveys (mm) 2460 M Telan kengän leveys (mm) 2495 V Minimi heilahdussäde (mm) 445 X Etäisyys heiluntakeskiöstä (mm) 2015

25 SC210-7 Hydraulikaivuri Malli: Moottori 6BG1TQB 05(Isuzu 6BG1TQB 05) Tyyppi: 4 vesijäähdytteinen, 4-syklinen, suoraruiskutus ja turboahdettu Sylinterien määrä (männän halkaisija x iskun pituus) (mm) Sylinterin iskutilavuus (L) Nimellisteho (Kw/rpm) 117/2150 Vaihtovirtalaturi (A) 24V,40 Akku (v,ah) 12,120 2 Laskuteline Ohjausvallien määrä Tukitelojen määrä Kenkien määrä 2 kullakin sivulla 7 kullakin sivulla 45 kullakin sivulla Hydrauliikka Hydraulipumppu Tyyppi Säätötilavuusmännän tyyppi Maksimivirtaus (L/min) Asetuspaine (Mpa)(Kg/c m2) 34.3 (350) Venttiili Ohjaus Täysin hydraulinen ohjaussauva Kulkumoottori Jarruventtiili 2 Heilurimoottori turvaventtiili 1 Hydraulisylinterit Sylinterien määrä - männän halkaisija x kiertokangen halkaisija Puomi Varsi Kauha Lapa Lisälaite 0.8m3 Kauha 0.65 m3 kivikauha Käyttöalue Käyttöpaino (kg) O Maksimi kaivukorkeus (mm) 9223 P Maksimi pudotuskorkeus (mm) 6505 Q Maksimi kaivusyvyys (mm) 6570 R Maksimi pystysuoran seinän kaivusyvyys (mm) 5980 T Maksimi kaivu-ulottuvuus (mm) 9867 U Maksimi kaivu-ulottuvuus maanpinnan tasolla (mm) 9680 Kauhan kaivuvoima maksimiteholla (kn) Heilahdusnopeus (rpm) 12 Ajonopeus (km/h) L:3.1 H:5.5 Keskimääräinen yhteispaine (Kpa) 44.9 Mitat

26 A Kokonaispituus (mm) 9390 B Telaketjun leveys (mm) 9390 C Kokonaiskorkeus (puomin yläpäähän) (mm) 2985 D Kokonaiskorkeus (puomin yläpäähän) (mm) 2940 E Maaetäisyyden vastapaino (mm) 1064 F Minimietäisyys maanpinnasta (mm) 468 G Perän kääntösäde (mm) 2720 H Telan pituus maassa (mm) 3260 J Telan pituus 4070 K Telan mittain (mm) 2180 L Telaketjun leveys (mm) 2780 M Telan kengän leveys (mm) 600 V Minimi heilahdussäde (mm) 3630 W Maksimikorkeus minimi heilahdussäteellä (mm) 7616

27 SC220SE-7Hydraulikaivuri Malli: Tyyppi: Moottori Sylinterien määrä (männän halkaisija x iskun pituus) (mm) Sylinterin iskutilavuus (L) 5.88 Nimellisteho (Kw/rpm) 125/2100 Vaihtovirtalaturi (A) 35 Akku (v,ah) 24,120 2 Laskuteline Ohjausvallien määrä Tukitelojen määrä Kenkien määrä 6BTA5.9(Cummins 6BTA5.9) 4 vesijäähdytteinen, 4-syklinen, suoraruiskutus ja turboahdettu 2 kullakin sivulla 8 kullakin sivulla 47 kullakin sivulla Hydrauliikka Hydraulipumppu Tyyppi Säätötilavuusmännän tyyppi Maksimivirtaus (L/min) Asetuspaine (Mpa)(Kg/c m2) 34.3 (350) Venttiili

28 Ohjaus Kulkumoottori Heilurimoottori Täysin hydraulinen ohjaussauva Jarruventtiili turvaventtiili Hydraulisylinterit Sylinterien määrä - männän halkaisija x kiertokangen halkaisija Puomi Varsi Kauha Lisälaite 1.7 m3 1.7 m3 Kevytkuormakauha 1.0 m3 1.0 m3 Kauha 0.8 m3 0.8 m3 kivikauha Hydraulisummeri 135mm Tangon halkaisija 135mm Käyttöalue Q Maksimi kaivusyvyys (mm) 6400 R Maksimi pystysuoran seinän kaivusyvyys (mm) 5296 T Maksimi kaivu-ulottuvuus (mm) 9656 U Maksimi kaivu-ulottuvuus maanpinnan tasolla (mm) 9466 O Maksimi kaivukorkeus (mm) 8956 P Maksimi pudotuskorkeus (mm) 6125 Kauhan kaivuvoima maksimiteholla (kn) (kn) 174 Heilahdusnopeus (rpm) 11 Ajonopeus (km/h) L:3.1 H: Keskimääräinen yhteispaine (Kpa) Mitat A Kokonaispituus (mm) 9797 B Telaketjun leveys (mm) 2980 C Kokonaiskorkeus (puomin yläpäähän) (mm) 3230 D Kokonaiskorkeus (puomin yläpäähän) (mm) E Maaetäisyyden vastapaino (mm) F Minimietäisyys maanpinnasta (mm) 467 G Perän kääntösäde (mm) 2838 H Telan pituus maassa (mm) 3445 J Telan pituus 4256 K Telan mittain (mm) 2380 L Telaketjun leveys (mm) 2980 M Telan kengän leveys (mm) 600 V Minimi heilahdussäde (mm) 4037 X Etäisyys heiluntakeskiöstä (mm) 7802 Y 26
