1 204 F Joustavat hiomatarvikkeet, hioma-arkit, hiomarullat, tarrakiinnitteiset hiomapyöröt Metallin, puun ja lakkapintojen hiontaan Pinnanlaadut, keski, Erinomainen laatu ja pitkä kestoikä

2 Yleiskatsaus, käyttönopeudet PFERD tarjoaa perusohjelman Joustavat hiomatarvikkeet, joka kattaa yleisimmät teollisuudessa ja työpajoissa käytettävät mitat ja karkeudet. Käyttöalueet PFERD in joustavilla hiomatuotteilla voidaan työstää metalleja, puuta, lakattuja pintoja ja muita materiaaleja. Nopea saatavuus, koska kaikki tuotteet ovat varastotavaraa. Erikoisvalmisteet pyynnöstä. koneelliseen hiontaan. Hioma-aineina alumiinioksidi (A) kangasselällä ja zirkoniumalumiinioksidi (Z) kangasselällä. Hiomarullat käsihiontaan. Hioma-aineena alumiinioksidi (A) kangas- ja paperiselällä. Hiomahuoparullat käsin tapahtuvaan hiontaan. Hioma-aineena alumiinioksidi (A). Hioma-arkit käsin tapahtuvaan ja koneelliseen hiontaan. Hioma-aineina alumiinioksidi (A) kangasselällä sekä alumiinioksidi (A) ja SiC (piikarbidi) (C) paperiselällä kuiva- ja märkähiontaan. Tarrakiinnitteiset hiomapyöröt hiontaan epäkeskohiomakoneilla, käytetään tukilaikan kanssa. Hioma-aineena alumiinioksidi (A). Fiiberikiekot hiontaan kulmahiomakoneilla, käytetään tukilaikan kanssa. Hioma-aineena alumiinioksidi (A), zirkonium-alumiinioksidi (Z), keraaminen hiomarae (CO). Turvallisuusohjeet Joustavien hiomatarvikkeiden käytössä on noudatettava FEPA:n turvallisuusohjeita ja huomioitava kuvalliset turvaohjeet! = Käytä suojalaseja! = Ei vedenkestävä! = Käytä suojainta! = Käytä käsineitä! = Käytä kuulosuojaimia! = Käyttö sallittu vain tukilaikan kanssa! = Noudata turvaohjeita! Pyörimisnopeussuositukset päättömille hiomanauhoille Kehänopeussuositukset [m/s] käyvät ilmi taulukosta sivulla 3. Kaaviossa esitetään kehänopeudet poikkiviivoilla. Vastalaikan halkaisijaa vastaava kohtisuora kohtaa ilmoitetun kehänopeuden (poikkiviiva). Tämän leikkauspisteen korkeudelta luetaan vaakasuoralta viivalta vasemmasta reunasta käyttöön suositeltava pyörimisnopeus min -1 valitulle vastalaikan halkaisijalle. Pyörimisnopeus n [min -1 ] Kehänopeus V [m/s] Vastalaikan halkaisija [mm] 5 2

3 Käyttösuositukset, kehänopeudet Käyttösuositukset päättömille hiomanauhoille Materiaaliryhmät Karkaisemattomat, ei-nuorrutetut teräkset maks N/mm 2 (<35 HRC) Rakenneteräkset, hiiliteräkset, työkaluteräkset, seostamattomat teräkset, hiiletysteräkset, teräsvalut Hionta Karkeus Karkea Keski Hieno A-alumiinioksidi Pinnanlaatu Hioma-ainesuositus Kehänopeussuositus m/s m/s Teräkset ja teräsvalut Karkaistut, nuorrutetut teräkset yli 1200 N/mm 2 (>35 HRC) Työkaluteräkset, nuorrutetut teräkset, seosteräkset, teräsvalut Karkea Keski Hieno A-alumiinioksidi Z-zirkoniumalumiinioksidi m/s Ruostumattomat ja haponkestävät teräkset Austeniittiset ja ferriittiset erikoisteräkset Karkea Keski Hieno A-INOX m/s Ei-rautametallit Pehmeät ei-rautametallit Kovat ei-rautametallit Lämmönkestävät työaineet Alu-seokset, messinki, kupari, sinkki Pronssi, titaani/titaaniseokset, hyvin kovat Alu-seokset, (suuri Si-osuus) Nikkelipohjaiset seokset (moottori- ja turpiinirakennus; Ni-Co-seokset) Karkea Keski Hieno Karkea Keski Hieno Karkea Keski Hieno A-alumiinioksidi A-alumiinioksidi Z-zirkoniumalumiinioksidi m/s m/s 5-15 m/s 204 F Valuraudat Harmaa valurauta, pallografiittivalurauta Karkea Keski Hieno A-alumiinioksidi m/s Muut Muovit Puu Lakka Kuituvahvisteiset muovit, kestomuovit, puu, lastulevyt, lakka, melamiini Karkea Keski Hieno A-alumiinioksidi C-SiC (piikarbidi) m/s 3

4 Käyttökoneet Valmistaja Malli Hiomanauhat pituus x leveys [mm] AEG BBS x 100 BBSE x 100 HBS x 65 HBSE x 65 HBS x 100 HBSE x 100 HBSE x 100 HBSE75S 533 x 75 RBSE75AE 533 x 75 Atlas Copco BBS x 100 BBSE x 100 HBSE x 75 MBSE x 75 ATA RAL15L 480 x 6,10,16,20,25 Belton x 20 Black&Decker x 100 KA 75 E 533 x 75 KA x 75 KA x 65 KA 83 / 83 E 410 x 65 BS x 65 BD 83 / 83 E 410 x 65 DN 83 / 83 E 410 x 65 Bosch x x 100 GBS100A 620 x 100 GBS100AE 620 x 100 PBS x 75 PBS75-E 533 x 75 PBS75A 533 x 75 PBS75AE 533 x 75 GBS75AE 533 x 75 DeWalt DW x 75 Dynabrade x 6, x 6, x 6, x 6, x 6, x 6, 12 ELU MHB x 100 MHB x 100 MHB90E 560 x 100 MHB-90K 560 x 100 MHB x 75 MHB157E 480 x 75 MHB x 75 MHB158E 480 x 75 Festo BUZ-S 560 x 100 Greif D30HFS x max. 100 D x max. 100 Valmistaja Malli Hiomanauhat pituus x leveys [mm] Hitachi SB10T 610 x 100 SB10V 610 x 100 SB x 75 SB x DB 610 x 75 Holz-Her x x x x x x x x x 100 Kress CBS 6800 E 410 x 65 Mafell ZUB x 110 Makita x x / x x DB 610 x 100 Metabo Ba x 75 Ba x 75 BaE0876 Signal 533 x 75 Ba x x 100 BaE x 75 Niederberger P2/P x PFERD Paineilmatoimiset kulmahiomakoneet PWS5/210DH PWS5/160DH PWS5/130DH 520 x 6, 12, 16, 20 PW9/120 DH 610 x 6, 12, 100 +BSVH PBS5/160HV 480 x 6,10,12,16,20,25 PBS12/70V-HV x 35 PBS12/70V-50HV 450 x 50 Sähkötoimiset nauhahiomakoneet UBS5/100Si x 6, 12, 16, x 6, 12 Putkenhiontakone UBS5/70Si-R 520 x 6, 12, 16, 20 BSG-hiomayksiköt taipuva-akselikoneisiin BSG10/35E 450 x 35 BSG10/50E 450 x 50 BSG3/10/ x 40 BSG15/ x 63 Valmistaja Malli Hiomanauhat pituus x leveys [mm] Rodac x 20 Ryobi B x 100 B850F 533 x 75 B x 75 B x 75 B7200A 610 x 100 BE x 75 BE x 100 BE x x 100 BE x 75 BE x 75 Scheppach BSM x 150 SKIL 400H 560 x H 560 x H 560 x U 533 x U 533 x H 560 x x x x H 457 x H 457 x H 560 x 100 Suhner BSG10/ x 35 BSG10/ x 50 BSG3/10/ x 40 BSG15/ x 63 BSGV x 35 BSGV x 50 LWC16Top 520 x 6, 12, 16, 20 LWC x 6, 12, 16, 20 LWG x 6, 12, 16, 20 UBC10-R 520 x 6, 12, 16, x 6, 12 UTC7-R 520 x 6, 12, 16, 20 4

5 (kehäpituus maks. 950 mm) PFERD in päättömiä hiomanauhoja voidaan käyttää kaikissa teollisuuden ja työpajojen tavallisissa ja erikoisvalmisteisissa nauhahiomakoneissa. Kaikki hiomanauhat (hioma-aineesta selkämateriaaliin) kuuluvat lujuusluokkaan III, BGV D12:n mukaisesti. Edut: Pitkä kestoikä Optimaalinen joustavuus Esi- ja karkeishionta Muodon muuttaminen Pintarakenteiden muotoilu Porrastettu hionta Hienohionta Profiilisyvyyksien tasoittaminen Homogeeniset pinnat tai optisten efektien tuottaminen Erikoisvalmisteet kysyttäessä Tyyppi A Tilausesimerkki: BA 35/450 X A 40 Hiomanauha Leveys [mm] Pituus [mm] J = joustava, T = jäykkä, X = hyvin jäykkä Hioma-aine A-alumiinioksidi Raekoko Metallien ja puun karkeis- ja hiontaan Tilaustunnus Karkeus EAN Mitat BA 10/330 T A x ,800 BA 10/330 T A x ,800 BA 10/330 T A x ,800 BA 10/330 T A x ,800 BA 12/330 T A x ,800 BA 65/410 X A x ,760 BA 65/410 X A x ,480 BA 65/410 X A x ,400 BA 65/410 X A x ,340 BA 65/410 X A x ,340 BA 65/410 X A x ,300 BA 35/450 X A x ,250 BA 35/450 X A x ,180 BA 35/450 X A x ,130 BA 50/450 X A x ,280 BA 50/450 X A x ,260 BA 50/450 X A x ,180 BA 13/457 T A x ,600 BA 13/457 T A x ,600 BA 13/457 T A x ,500 BA 13/457 T A x ,400 BA 75/457 X A x ,860 BA 75/457 X A x ,700 BA 75/457 X A x ,620 BA 75/457 X A x ,560 BA 75/457 X A x ,480 BA 75/457 X A x ,440 BA 75/457 X A x ,440 BA 6/480 X A x ,500 BA 6/480 J A x ,300 BA 6/480 J A x ,300 BA 6/480 J A x ,200 BA 10/480 X A x ,800 BA 10/480 J A x ,500 BA 10/480 J A x ,500 BA 10/480 J A x ,400 BA 12/480 X A x ,900 BA 12/480 J A x , F 5

6 (kehäpituus maks. 950 mm) Tyyppi A Tilausesimerkki: BA 12/480 J A 80 Hiomanauha Leveys [mm] Pituus [mm] J = joustava, T = jäykkä, X = hyvin jäykkä Hioma-aine A-alumiinioksidi Raekoko Tilaustunnus Karkeus BA 12/480 J A 80 BA 12/480 J A 120 BA 16/480 X A 40 BA 16/480 T A 60 BA 16/480 T A 80 BA 16/480 T A 120 BA 20/480 X A 40 BA 20/480 T A 60 BA 20/480 T A 80 BA 20/480 T A 120 BA 25/480 X A 40 BA 25/480 T A 60 BA 25/480 T A 80 BA 25/480 T A 120 BA 75/480 X A 40 BA 75/480 X A 60 BA 75/480 X A 80 BA 75/480 X A 100 BA 75/480 X A 120 BA 75/480 X A 150 BA 40/505 X A 40 BA 40/505 X A 60 BA 40/505 X A 100 BA 6/520 X A 40 BA 6/520 J A 60 BA 6/520 J A 80 BA 6/520 J A 120 BA 12/520 X A 40 BA 12/520 J A 60 BA 12/520 J A 80 BA 12/520 J A 120 BA 16/520 X A 40 BA 16/520 T A 60 BA 16/520 T A 80 BA 16/520 T A 120 BA 20/520 X A 40 BA 20/520 T A 60 BA 20/520 T A 80 BA 20/520 T A 120 BA 30/533 X A 40 BA 30/533 X A 60 BA 30/533 X A 80 BA 30/533 X A 120 BA 75/533 X A 40 BA 75/533 X A 60 BA 75/533 X A 80 BA 75/533 X A 100 BA 75/533 X A 120 BA 75/533 X A 150 BA 100/552 X A 40 EAN Mitat x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,360 6

7 (kehäpituus maks. 950 mm) Tyyppi A Tilausesimerkki: BA 100/552 X A 60 Hiomanauha Leveys [mm] Pituus [mm] J = joustava, X = hyvin jäykkä Hioma-aine A-alumiinioksidi Raekoko Tilaustunnus Karkeus BA 100/552 X A 60 BA 100/552 X A 80 BA 100/552 X A 100 BA 100/552 X A 120 BA 100/560 X A 40 BA 100/560 X A 60 BA 100/560 X A 80 BA 100/560 X A 100 BA 100/560 X A 120 BA 100/560 X A 150 BA 6/610 X A 40 BA 6/610 J A 60 BA 6/610 J A 80 BA 6/610 J A 120 BA 12/610 X A 40 BA 12/610 J A 60 BA 12/610 J A 80 BA 12/610 J A 120 BA 75/610 X A 40 BA 75/610 X A 60 BA 75/610 X A 80 BA 75/610 X A 100 BA 75/610 X A 120 BA 100/610 X A 40 BA 100/610 X A 60 BA 100/610 X A 80 BA 100/610 X A 100 BA 100/610 X A 120 BA 100/610 X A 150 BA 100/620 X A 40 BA 100/620 X A 60 BA 100/620 X A 80 BA 100/620 X A 100 BA 100/620 X A 120 BA 100/620 X A 150 BA 110/620 X A 40 BA 110/620 X A 60 BA 110/620 X A 80 BA 110/620 X A 100 BA 110/620 X A 120 BA 110/620 X A 150 BA 100/920 X A 36 BA 100/920 X A 40 BA 100/920 X A 60 BA 100/920 X A 80 BA 100/920 X A 100 BA 100/920 X A 120 BA 63/950 X A 40 BA 63/950 X A 60 BA 63/950 X A 100 EAN Mitat x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , F 7

8 (kehäpituus maks. 950 mm) Tyyppi Z Z = zirkonium-alumiinioksidi Teräksen, ruostumattoman teräksen, ei-rautametallien ja harmaan valuraudan työstöön sopiva. Erittäin hyvä hiontateho ja maksimaalinen aineenpoisto. Tilaustunnus Karkeus EAN Mitat Tilausesimerkki: BA 10/330 T Z 40 Hiomanauha Leveys [mm] Pituus [mm] T = jäykkä, X = hyvin jäykkä Hioma-aine zirkonium-alumiinioksidi Z Raekoko BA 10/330 T Z 40 BA 10/330 T Z 60 BA 12/330 T Z 60 BA 12/330 T Z 80 BA 12/480 X Z 40 BA 12/480 T Z 60 BA 12/480 T Z 80 BA 20/480 X Z 40 BA 20/480 T Z 60 BA 20/480 T Z 80 BA 12/520 X Z 40 BA 12/520 T Z 60 BA 12/520 T Z 80 BA 20/520 X Z 36 BA 20/520 X Z 40 BA 20/520 T Z 60 BA 20/520 T Z 80 BA 12/610 X Z 40 BA 12/610 T Z 60 BA 12/610 T Z 80 BA 100/920 X Z 24 BA 100/920 X Z 36 BA 100/920 X Z 50 BA 100/920 X Z 60 BA 100/920 X Z 80 BA 100/920 X Z x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,890 8

9 (kehäpituus maks. 950 mm) Tyyppi A-INOX Ruostumattomien ja haponkestävien terästen sekä lämmönkestävien työaineiden työstöön. Tyyppi A-INOX sisältää hiontaa aktivoivia Tilaustunnus Karkeus EAN Mitat täyteaineita, joiden ansiosta hiontavaihe viilenee huomattavasti ja tuloksena on hiotun kappaleen tasainen pinnanlaatu. Tilausesimerkki: BA 35/450 X A 40 INOX Hiomanauha Leveys [mm] Pituus [mm] X = erittäin jäykkä Hioma-aine A-alumiinioksidi INOX Raekoko BA 35/450 X A 40 INOX BA 35/450 X A 80 INOX BA 35/450 X A 120 INOX BA 35/450 X A 180 INOX BA 50/450 X A 40 INOX BA 50/450 X A 80 INOX BA 50/450 X A 120 INOX BA 50/450 X A 180 INOX BA 40/505 X A 40 INOX BA 40/505 X A 80 INOX BA 40/505 X A 120 INOX BA 40/505 X A 180 INOX BA 63/950 X A 40 INOX BA 63/950 X A 80 INOX BA 63/950 X A 120 INOX BA 63/950 X A 180 INOX x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,430 Tyyppi Vlies Terästen, ruostumattomien terästen ja eirautametallien viimeistelyhiontaan. Tuotteessa ilmoitettu pyörintäsuunta huomioitava. Suositeltava kehänopeus m/s. Tilaustunnus Karkeus EAN Mitat Nauhan väri: G = kellanruskea M = punaruskea F = sininen keski Tilausesimerkki: VB 35/450 G A 100 Hiomahuopa Leveys [mm] Pituus [mm] G =, M = keski, F = Hioma-aine A-alumiinioksidi Raekoko VB 35/450 G A 100 VB 35/450 M A 180 VB 35/450 F A 240 VB 50/450 G A 100 VB 50/450 M A 180 VB 50/450 F A 240 VB 6/520 G A 100 VB 6/520 M A 180 VB 6/520 F A 240 VB 12/520 G A 100 VB 12/520 M A 180 VB 12/520 F A 240 VB 16/520 G A 100 VB 16/520 M A 180 VB 16/520 F A 240 VB 20/520 G A 100 VB 20/520 M A 180 VB 20/520 F A 240 VB 63/950 G A 100 VB 63/950 M A 180 VB 63/950 F A x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,495 9

10 (kehäpituus mm) Metallien ja puun karkeis- ja hiontaan. Tilaustunnus Karkeus EAN Mitat PFERD in päättömiä hiomanauhoja voidaan käyttää kaikissa teollisuuden ja työpajojen tavallisissa ja erikoisvalmisteisissa nauhahiomakoneissa. Kaikki hiomanauhat (hiomaaineesta selkämateriaaliin) kuuluvat lujuusluokkaan III, BGV D12:n mukaisesti. Tyyppi A Edut: Pitkä kestoikä Optimaalinen joustavuus Nopea saatavuus, koska kaikki tuotteet ovat varastotavaraa Esi- ja karkeishionta Muodon muuttaminen Pintarakenteiden muotoilu Porrastettu hionta Hienohionta Profiilisyvyyksien tasoittaminen Homogeeniset pinnat tai optisten efektien tuottaminen Erikoisvalmisteet kysyttäessä Tilausesimerkki: BA 50/1000 X A 40 Hiomanauha Leveys [mm] Pituus [mm] X = hyvin jäykkä Hioma-aine A-alumiinioksidi Raekoko BA 50/1000 X A 40 BA 50/1000 X A 60 BA 50/1000 X A 80 BA 50/1000 X A 120 BA 100/1000 X A 40 BA 100/1000 X A 60 BA 100/1000 X A 80 BA 100/1000 X A 120 BA 50/1600 X A 60 BA 50/1600 X A 80 BA 38/1750 X A 40 BA 38/1750 X A 60 BA 38/1750 X A 80 BA 50/1750 X A 40 BA 50/1750 X A 60 BA 50/1750 X A 80 BA 50/2000 X A 40 BA 50/2000 X A 60 BA 50/2000 X A 80 BA 50/2000 X A 120 BA 75/2000 X A 24 BA 75/2000 X A 36 BA 75/2000 X A 40 BA 75/2000 X A 50 BA 75/2000 X A 60 BA 75/2000 X A 80 BA 75/2000 X A 100 BA 75/2000 X A 120 BA 150/2000 X A 36 BA 150/2000 X A 40 BA 150/2000 X A 60 BA 150/2000 X A 80 BA 150/2000 X A 120 BA 50/2500 X A 40 BA 50/2500 X A 60 BA 50/2500 X A 80 BA 75/2500 X A 24 BA 75/2500 X A 36 BA 75/2500 X A 40 BA 75/2500 X A 60 BA 75/2500 X A 80 BA 75/2500 X A 100 BA 75/2500 X A 120 BA 50/4000 X A 40 BA 50/4000 X A 60 BA 50/4000 X A 80 BA 75/4000 X A 40 BA 75/4000 X A 60 BA 75/4000 X A x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,080 10

11 (kehäpituus mm) Tyyppi Z-FORTE Viileä hionta ja pitkä kestoikä. Erityisen sopiva ruostumattomasta teräksestä valmistettujen Tilaustunnus Karkeus EAN Mitat ohutseinäisten rakenneosien ja säröilylle alttiiden terästen tai nikkeliseosten hiontaan. BA 50/1600 X Z 36 FORTE x ,480 BA 50/1600 X Z 50 FORTE x ,140 BA 50/1600 X Z 60 FORTE x ,970 BA 50/1600 X Z 80 FORTE x ,870 BA 75/2000 X Z 36 FORTE x ,770 BA 75/2000 X Z 40 FORTE x ,330 BA 75/2000 X Z 50 FORTE x ,130 Tilausesimerkki: BA 75/2000 X Z 40 FORTE Hiomanauha Leveys [mm] Pituus [mm] X = hyvin jäykkä Hioma-aine zirkonium-alumiinioksidi Z-FORTE Raekoko BA 75/2000 X BA 75/2000 X BA 75/2500 X BA 75/2500 X BA 75/2500 X BA 150/2500 X Z 60 FORTE Z 80 FORTE Z 36 FORTE Z 40 FORTE Z 50 FORTE Z 36 FORTE x , x , x , x , x , x ,920 Tyyppi Z Erittäin hyvä hiontateho ja maksimaalinen aineenpoisto. Tilaustunnus Karkeus EAN Mitat Teräksen, ruostumattoman teräksen, ei-rautametallien ja harmaan valuraudan hiontaan. 204 F Tilausesimerkki: BA 100/1000 X Z 24 Hiomanauha Leveys [mm] Pituus [mm] X = hyvin jäykkä Hioma-aine zirkonium-alumiiniksidi Z Raekoko BA 100/1000 X Z 24 BA 100/1000 X Z 36 BA 100/1000 X Z 40 BA 100/1000 X Z 50 BA 100/1000 X Z 60 BA 100/1000 X Z 80 BA 100/1000 X Z 100 BA 100/1000 X Z 120 BA 38/1750 X Z 24 BA 38/1750 X Z 36 BA 38/1750 X Z 60 BA 38/1750 X Z 80 BA 50/2000 X Z 24 BA 50/2000 X Z 36 BA 50/2000 X Z 40 BA 50/2000 X Z 60 BA 50/2000 X Z 80 BA 50/2000 X Z 120 BA 75/2000 X Z 24 BA 75/2000 X Z 36 BA 75/2000 X Z 40 BA 75/2000 X Z 50 BA 75/2000 X Z 60 BA 75/2000 X Z 80 BA 75/2000 X Z 120 BA 150/2000 X Z x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,600 11

12 (kehäpituus mm) Tyyppi Z Z = zirkoniumalumiinioksidi Tilausesimerkki: BA 150/2000 X Z 36 Hiomanauha Leveys [mm] Pituus [mm] X = hyvin jäykkä Hioma-aine zirkonium-alumiinioksidi Z Raekoko Tilaustunnus Karkeus EAN Mitat BA 150/2000 X Z 36 BA 150/2000 X Z 40 BA 150/2000 X Z 50 BA 150/2000 X Z 60 BA 150/2000 X Z 80 BA 150/2000 X Z 120 BA 75/2250 X Z 40 BA 75/2250 X Z 60 BA 75/2250 X Z 80 BA 50/2500 X Z 24 BA 50/2500 X Z 36 BA 50/2500 X Z 60 BA 75/2500 X Z 24 BA 75/2500 X Z 36 BA 75/2500 X Z 40 BA 75/2500 X Z 60 BA 75/2500 X Z 80 BA 75/2500 X Z 120 BA 150/2500 X Z 36 BA 50/4000 X Z 24 BA 50/4000 X Z 36 BA 50/4000 X Z 60 BA 50/4000 X Z 80 BA 50/4000 X Z 120 BA 75/4000 X Z 24 BA 75/4000 X Z 36 BA 75/4000 X Z 60 BA 75/4000 X Z 80 BA 75/4000 X Z x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,900 Tyyppi Z-POWER Z = zirkoniumalumiinioksidi Tilausesimerkki: BA 75/2000 X Z 24 POWER Hiomanauha Leveys [mm] Pituus [mm] X = hyvin jäykkä Hioma-aine zirkonium-alumiinioksidi Z-POWER Raekoko Erittäin kestävä, agressiivisen hiontatehon omaava erikoishiomanauha voimakkaisiin käyttökoneisiin. Vedenkestävä. Tilaustunnus Karkeus EAN Mitat BA 50/2000 X Z 24 POWER BA 50/2000 X Z 36 POWER BA 50/2000 X Z 40 POWER BA 50/2000 X Z 50 POWER BA 50/2000 X Z 60 POWER BA 50/2000 X Z 80 POWER BA 75/2000 X Z 24 POWER BA 75/2000 X Z 36 POWER BA 75/2000 X Z 40 POWER BA 75/2000 X Z 50 POWER BA 75/2000 X Z 60 POWER BA 75/2000 X Z 80 POWER x , x , x , x , x , x , x , x , x , x , x , x ,740 12

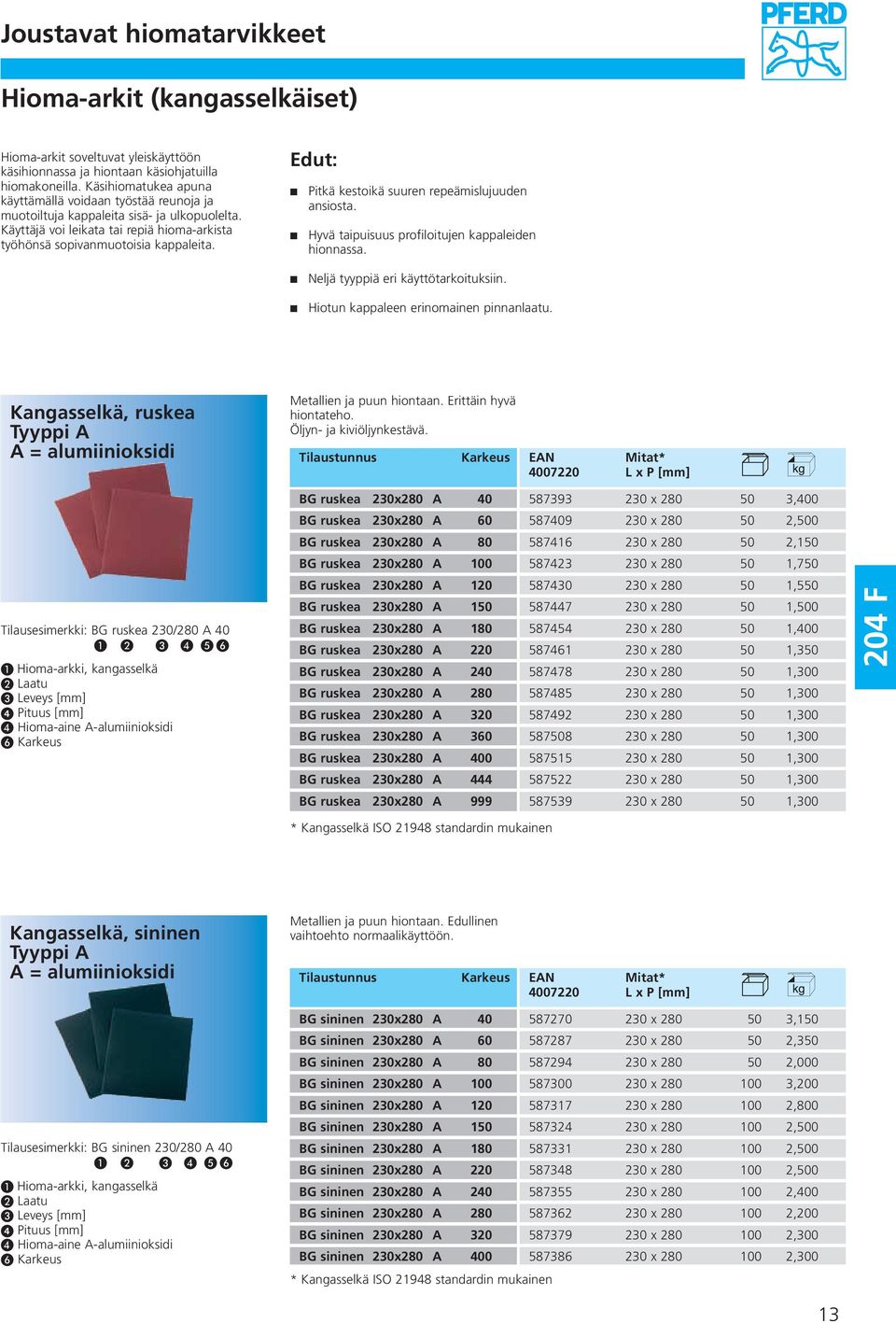

13 Hioma-arkit (kangasselkäiset) Hioma-arkit soveltuvat yleiskäyttöön käsihionnassa ja hiontaan käsiohjatuilla hiomakoneilla. Käsihiomatukea apuna käyttämällä voidaan työstää reunoja ja muotoiltuja kappaleita sisä- ja ulkopuolelta. Käyttäjä voi leikata tai repiä hioma-arkista työhönsä sopivanmuotoisia kappaleita. Edut: Pitkä kestoikä suuren repeämislujuuden ansiosta. Hyvä taipuisuus profiloitujen kappaleiden hionnassa. Neljä tyyppiä eri käyttötarkoituksiin. Hiotun kappaleen erinomainen pinnanlaatu. Kangasselkä, ruskea Tyyppi A Metallien ja puun hiontaan. Erittäin hyvä hiontateho. Öljyn- ja kiviöljynkestävä. Tilaustunnus Karkeus EAN Mitat* BG ruskea 230x280 A x ,400 BG ruskea 230x280 A x ,500 BG ruskea 230x280 A x ,150 BG ruskea 230x280 A x ,750 Tilausesimerkki: BG ruskea 230/280 A 40 Hioma-arkki, kangasselkä Laatu Leveys [mm] Pituus [mm] Hioma-aine A-alumiinioksidi Karkeus BG ruskea 230x280 A 120 BG ruskea 230x280 A 150 BG ruskea 230x280 A 180 BG ruskea 230x280 A 220 BG ruskea 230x280 A 240 BG ruskea 230x280 A 280 BG ruskea 230x280 A 320 BG ruskea 230x280 A 360 BG ruskea 230x280 A x , x , x , x , x , x , x , x , x , F BG ruskea 230x280 A x ,300 BG ruskea 230x280 A x ,300 * Kangasselkä ISO standardin mukainen Kangasselkä, sininen Tyyppi A Tilausesimerkki: BG sininen 230/280 A 40 Hioma-arkki, kangasselkä Laatu Leveys [mm] Pituus [mm] Hioma-aine A-alumiinioksidi Karkeus Metallien ja puun hiontaan. Edullinen vaihtoehto normaalikäyttöön. Tilaustunnus Karkeus EAN Mitat* BG sininen 230x280 A 40 BG sininen 230x280 A 60 BG sininen 230x280 A 80 BG sininen 230x280 A 100 BG sininen 230x280 A 120 BG sininen 230x280 A 150 BG sininen 230x280 A 180 BG sininen 230x280 A 220 BG sininen 230x280 A 240 BG sininen 230x280 A x , x , x , x , x , x , x , x , x , x ,200 BG sininen 230x280 A x ,300 BG sininen 230x280 A x ,300 * Kangasselkä ISO standardin mukainen 13

14 Hioma-arkit (paperiselkä) Paperiselkä, vedenkestävä Tyyppi C C = SiC Lakkapintojen ja lasin hiontaan. Soveltuu erityisen hyvin tavanomaisten lakkapintojen märkähiontaan. Tilaustunnus Karkeus EAN Mitat* Tilausesimerkki: BP W 230/280 C 100 Hioma-arkki, paperiselkä Vedenkestävä Leveys [mm] Pituus [mm] Hioma-aine C-piikarbidi Karkeus BP W 230x280 C 100 BP W 230x280 C 120 BP W 230x280 C 150 BP W 230x280 C 180 BP W 230x280 C 220 BP W 230x280 C 240 BP W 230x280 C 280 BP W 230x280 C 320 BP W 230x280 C 360 BP W 230x280 C 400 BP W 230x280 C 500 BP W 230x280 C 600 BP W 230x280 C 800 BP W 230x280 C 1000 BP W 230x280 C x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,100 * Paperiselkä ISO standardin mukainen Paperiselkä Tyyppi A A-alumiinioksidi Tilausesimerkki: BP 230/280 A 40 Hioma-arkki, paperiselkä Leveys [mm] Pituus [mm] Hioma-aine A-alumiinioksidi Karkeus Lakkakerrosten poistamiseen metalli- ja puupinnoilta. Tilaustunnus Karkeus EAN Mitat* BP 230x280 A 40 BP 230x280 A 60 BP 230x280 A 80 BP 230x280 A 100 BP 230x280 A 120 BP 230x280 A 150 BP 230x280 A 180 BP 230x280 A 220 BP 230x280 A 240 BP 230x280 A 280 BP 230x280 A 400 * Paperiselkä ISO standardin mukainen x , x , x , x , x , x , x , x , x , x , x ,600 14

15 Hiomarullat (säästörullat) Hiomarullia käytetään konepajoissa, työkalun valmistuksessa ja koneenrakennuksessa. Hiomarullat ovat käytännöllisiä. Tarvittava työpituus on helposti katkaistavissa. Myös ohuen kaistaleen pitkittäisrepäisy on helppoa. Hyvän taipuisuutensa ansiosta ne soveltuvat myös epäsäännöllisten muotojen, kuperien ja koverien holvausten tai putkien hiontaan. Erilaisia käyttökohteita varten on saatavana lukuisia eri nauhanleveyksiä ja raekokoja. Hiomanauhakaistaleita käytetään metallien ja muiden materiaalien käsihionnassa. Hiomarullat/kangasselkä Tyyppi A SBR 25/38 Tilausesimerkki: SBR 25 A 60 SBR = Hiomarullat Nauhanleveys [mm] Hioma-aine A-alumiinioksidi Raekoko Tilaustunnus Karkeus EAN Reiän Ø Rullan Ø Mitat [mm] mm L x P [mm] SBR 25 A 60 SBR 25 A 80 SBR 25 A 100 SBR 25 A 120 SBR 25 A 150 SBR 25 A 180 SBR 25 A 240 SBR 25 A 320 SBR 25 A 400 SBR 25 A 600 SBR 25 A 800 SBR 25 vastaa normia ISO 3366, muoto B x , x , x , x , x , x , x , x , x , x , x ,660 Tilaustunnus Karkeus EAN Reiän Ø Rullan Ø Mitat [mm] mm L x P [mm] SBR 38 A 36 SBR 38 A 40 SBR 38 A 50 SBR 38 A 60 SBR 38 A 80 SBR 38 A 100 SBR 38 A 120 SBR 38 A 150 SBR 38 A 180 SBR 38 A 220 SBR 38 A 240 SBR 38 A 320 SBR 38 A x , x , x , x , x , x , x , x , x , x , x , x , x , F 15

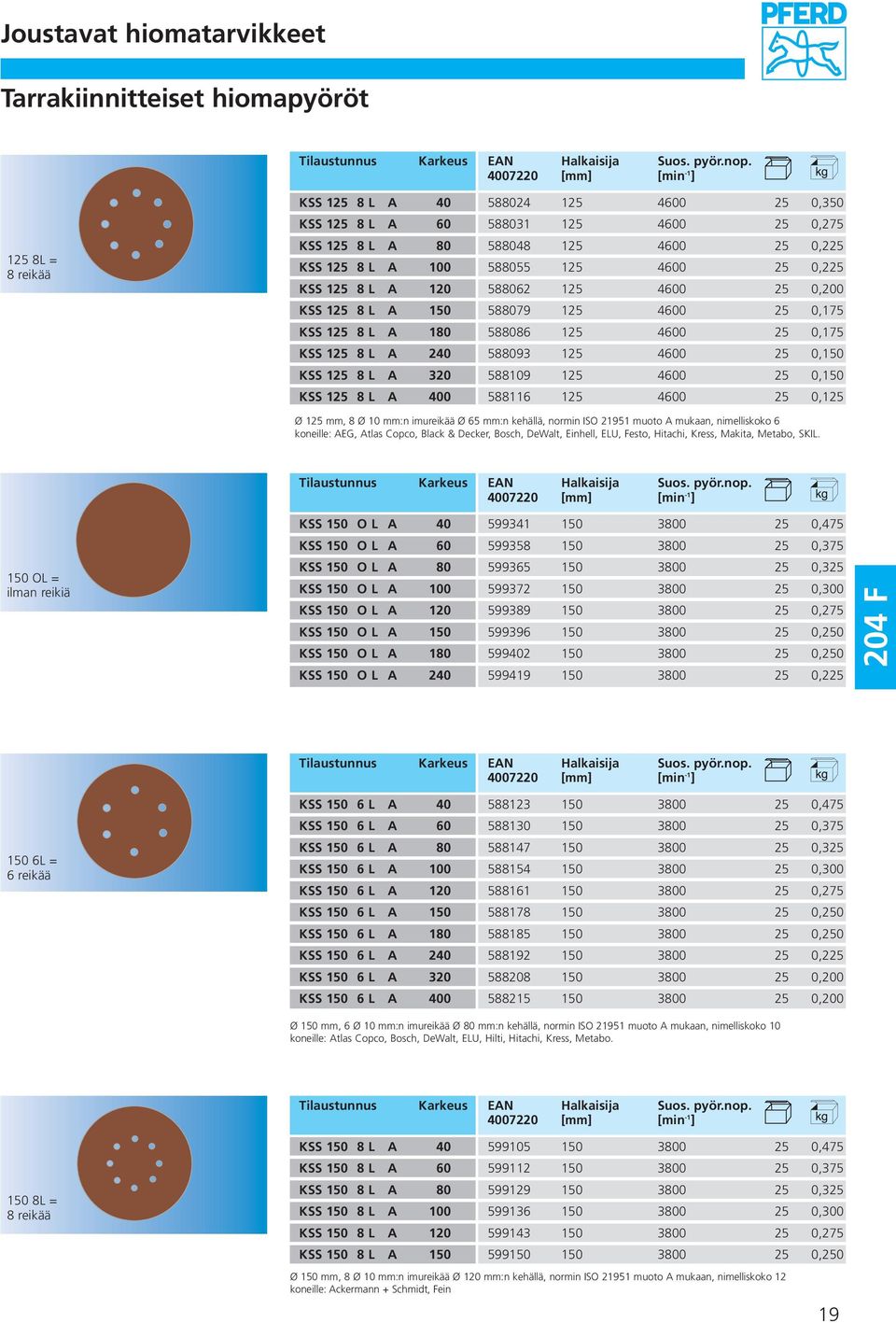

16 Hiomarullat (säästörullat) Hiomarullat/kangasselkä Tyyppi A SBR 40/50 Tilaustunnus Karkeus EAN Reiän Ø Rullan Ø Mitat [mm] mm L x P [mm] SBR 40 A 40 SBR 40 A 50 SBR 40 A 60 SBR 40 A 80 SBR 40 A 100 SBR 40 A 120 SBR 40 A 150 SBR 40 A 180 SBR 40 A 220 SBR 40 A 240 SBR 40 A 320 SBR 40 A 400 SBR 40 vastaa normia ISO 3366, muoto B x , x , x , x , x , x , x , x , x , x , x , x ,960 Tilaustunnus Karkeus EAN Reiän Ø Rullan Ø Mitat [mm] mm L x P [mm] SBR 100/110 Tilausesimerkki: SBR 40 A 40 SBR = Hiomarullat Nauhanleveys [mm] Hioma-aine A-alumiinioksidi Raekoko SBR 50 A x ,813 SBR 50 A x ,111 SBR 50 A x ,823 SBR 50 A x ,513 SBR 50 A x ,374 SBR 50 A x ,305 SBR 50 A x ,232 SBR 50 A x ,193 SBR 50 A x ,171 SBR 50 A x ,168 SBR 50 A x ,164 SBR 50 A x ,160 SBR 50 A x ,160 SBR 50 vastaa normia ISO 3366, muoto B. Tilaustunnus Karkeus EAN Reiän Ø Rullan Ø Mitat [mm] mm L x P [mm] SBR 100 A 40 SBR 100 A 50 SBR 100 A 60 SBR 100 A 80 SBR 100 A 100 SBR 100 A 120 SBR 100 A 150 SBR 100 A 180 SBR 100 A 240 SBR 100 A 320 SBR 100 A 400 SBR 100 vastaa normia ISO 3366, muoto A x , x , x , x , x , x , x , x , x , x , x ,259 Tilaustunnus Karkeus EAN Reiän Ø Rullan Ø Mitat [mm] mm L x P [mm] SBR 110 A 100 SBR 110 A 180 SBR 110 A x , x , x ,570 16

17 Hiomarullat, hiomahuoparullat, säästörullanpitimet Puun, metallien ja lakan käsihiontaan. Hiomarullat / paperiselkä Tyyppi A Tilaustunnus Karkeus EAN Reiän Ø Rullan Ø Mitat [mm] mm L x P [mm] SBR-P 95 A 60 SBR-P 95 A 80 SBR-P 95 A 100 SBR-P 95 A x , x , x , x ,293 SBR 95/115 Tilaustunnus Karkeus EAN Reiän Ø Rullan Ø Mitat [mm] mm L x P [mm] Tilausesimerkki: SBR-P 95 A 60 SBR = Hiomarullat Paperi Leveys [mm] Hioma-aine alumiinioksidi A Raekoko SBR-P 115 A 80 SBR-P 115 A x , x ,787 Hiomahuoparullat Metallien, muovien, lakan ja pohjustusaineen hiontaan. Veden-, öljyn- ja kiviöljynkestävä. Kevyisiin puhdistus- ja jäysteenpoistotöihin. Tilaustunnus Karkeus EAN Mitat VBR 100 A 100 VBR 100 A 180 VBR 100 A x , x , x , F Tilausesimerkki: VBR 100 A 100 VBR = Hiomahuoparulla Leveys [mm] Hioma-aine A-alumiinioksidi Raekoko Säästörullateline SRH 1 Säästörullien säilytykseen ja työhön sopivan nauhapituuden katkaisuun. Saatavana on yhden rullan teline (SRH 1) sekä teline useampaa rullaa varten (SRH 5). Kumpikin teline voidaan kiinnittää seinään. Säästörullateline SRH 1 (tyhjä) Rullaleveyksille 25, 38, 40 tai 50 mm Säästörullateline SRH 5 (tyhjä) Rullaleveyksille 25, 38, 40 tai 50 mm, eri leveyksille useita yhdistelymahdollisuuksia, esim. 5 x 50 mm tai 5 x 40 mm. Säästörullateline SRH 5 Tilaustunnus SRH 1 (tyhjä) SRH 5 (tyhjä) EAN Rulla- Rullaleveydet Rullan Ø määrä [mm] [mm] / 38 / 40 / , ks. esimerkki 25 / 38 / 40 / ,700 17

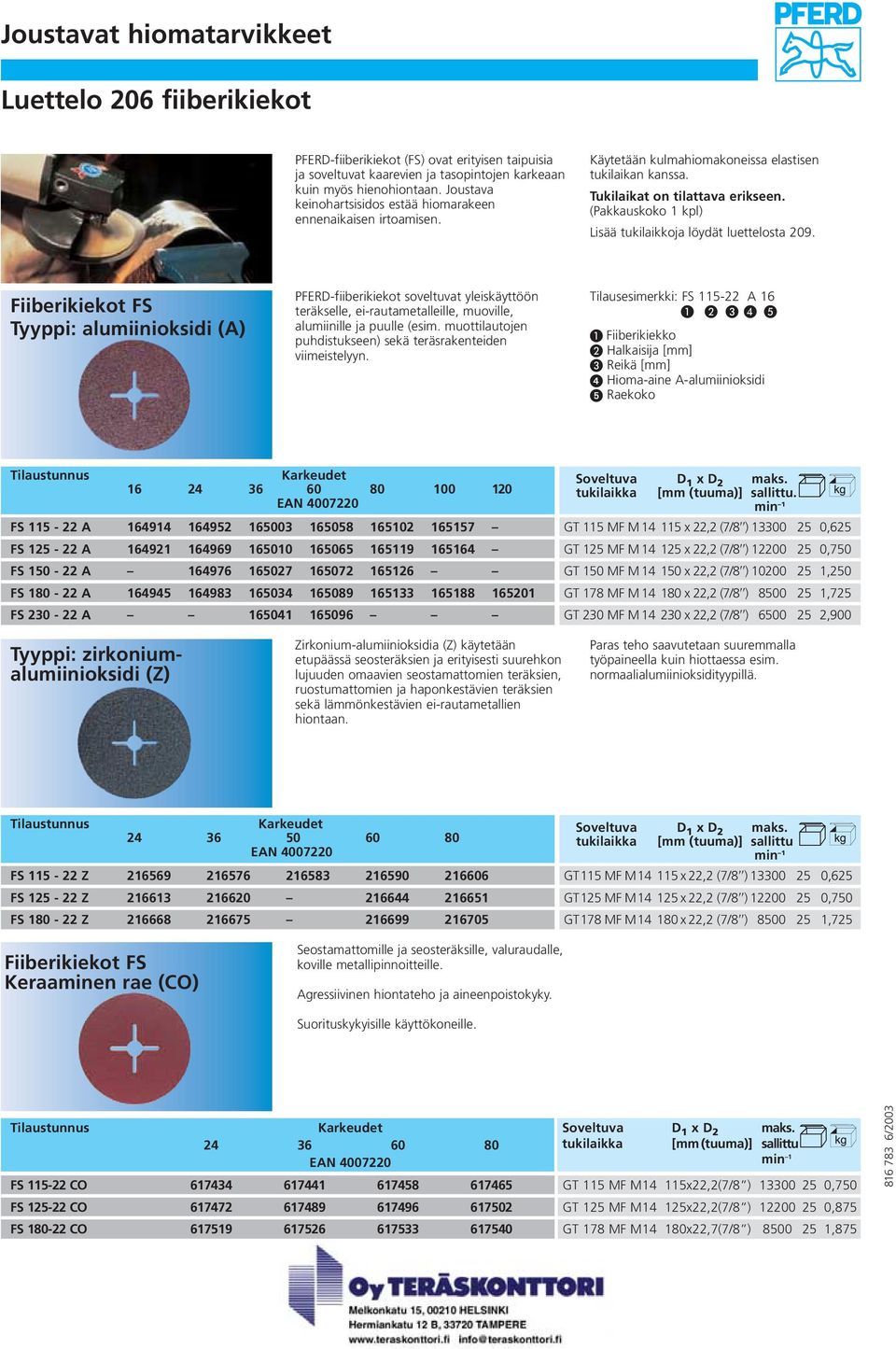

18 Tarrakiinnitteiset hiomapyöröt Tarrakiinnitteiset hiomapyöröt Tarrakiinnitteiset hiomapyöröt on tarkoitettu suurehkojen pintojen epäkeskohiomakoneilla suoritettavaan viimeistelyyn. Suositeltava kehänopeus: 30 m/s Edut: Erittäin hyvä mukautuvuus taso- ja muotohionnassa tarrakiinnitteisten hiomapyöröjen taipuisuuden ansiosta. Nopea työkalunvaihto tarraselän ansiosta. Metallien, puun, lakan hiontaan. Käyttö ainoastaan tukilaikan kanssa! Tilausesimerkki: KSS 125 8L A 40 KSS = Tarrakiinnitteinen hiomapyörö Halkaisija [mm] OL = ilman reikää 6L = 6 reikää 8L = 8 reikää Hioma-aine A-alumiinioksidi Raekoko Tilaustunnus Karkeus EAN Halkaisija Suos. pyör.nop [mm] [min -1 ] 115 OL = ilman reikiä KSS 115 O L A 40 KSS 115 O L A 60 KSS 115 O L A 80 KSS 115 O L A , , , ,200 Tilaustunnus Karkeus EAN Halkaisija Suos. pyör.nop [mm] [min -1 ] 115 8L = 8 reikää KSS L A 40 KSS L A 60 KSS L A 80 KSS L A 100 KSS L A 120 KSS L A , , , , , ,150 Ø 115 mm, 8 Ø 10 mm:n imureikää Ø 65 mm:n kehällä, normin ISO muoto A mukaan, nimelliskoko 4 koneille: Bosch, SKIL Tilaustunnus Karkeus EAN Halkaisija Suos. pyör.nop [mm] [min -1 ] 125 OL = ilman reikiä KSS 125 O L A 40 KSS 125 O L A 60 KSS 125 O L A 80 KSS 125 O L A 100 KSS 125 O L A 120 KSS 125 O L A , , , , , ,175 18
