VOC NÄYTTEENOTTO FLEC LAITTEELLA (sovellettu NT BUILD 484 STANDARDISTA)

Koko: px

Aloita esitys sivulta:

Download "VOC NÄYTTEENOTTO FLEC LAITTEELLA (sovellettu NT BUILD 484 STANDARDISTA)"

Elsa Jääskeläinen
8 vuotta sitten
Katselukertoja:

1 Sivu 1 (5) VOC NÄYTTEENOTTO FLEC LAITTEELLA (sovellettu NT BUILD 484 STANDARDISTA) HUOMIOT Laitteen tiiveyttä voi parantaa asettamalla FLEC:n päälle painoja. Jos epäilet, että mitatun pinnan emissio on suuri, FLEC täytyy näytteenottojen välillä puhdistaa liuottimella, esimerkiksi asetonilla, pyyhkimällä ja sen jälkeen kuivattamalla FLEC huolellisesti esimerkiksi hiustenkuivaajalla. Ennen näytteenottoa FLECin täytyy antaa jäähtyä näytteenottotilassa vallitsevaan lämpötilaan. Jos vaihdat näytteenottotilasta toiseen, on taustanäyte hyvä ottaa jokaisesta tilasta erikseen. Näytteenottojen lopuksi FLEC kääritään suojapussiin tai alumiinifolioon. Näytteenoton päättyessä tulppaa näytteenotto ja suodatinputket hyvin ja laita ne minigrip pussiin, mieluiten folioon käärittynä. Näytteenottajan vastuulla on arvioida näytteenottokohdan merkitys sisäilman laatuun. LAITTEEN HUUHTELU JA STABILOINTI ENNEN MITTAUKSIA Pyyhi FLEC:n silikonirengas puhtaalla liinalla (mukana puuvillahansikas). Aseta FLEC ruostumatonta terästä olevan alustan päälle. Kiinnitä sisääntuloaukkoon puhdas Tenax putki puhdistamaan kammioon sisään tulevaa ilmaa. Liitä sisääntuloaukon Tenax putkeen VOC pumppu. Pumpun virtaus on asetettu 200 ml/min. Kiinnitä tuuletusaukkoon mukana oleva tyhjä tuuletusputki ja pidä näytteenottoaukot tulpattuina (Kuva 1). Laita pumppu käyntiin. Varmista, että ulostulosta tulee ilmaa (esim. virtausmittarin avulla) sama määrä kuin sisäänmenosta (> 95 %). Huuhtele laitetta 30 minuuttia. Kirjaa huuhteluun käytettyjen putkien ja pumppujen tiedot näytelähetteeseen. Suositeltavaa olisi, että näytteenottaja mittaisi näytteenottotilan olosuhteet (sekä ilman että pinnan) ja kirjaisi ne lähetteeseen. TAUSTAMITTAUS (NOLLANÄYTE) Vaihda uusi suodatinputki. Asenna Tenax putket näytteenottoaukkoihin. Huomioi, että putkien urat ovat FLEC:iin päin (Kuva 2). Käynnistä sisääntuloilman pumppu sekä näytteenottopumput. Kerää näytettä n. 1,0 2,4 litraa (10 30 min). Tarkista tuuletusaukosta, että ulostulovirtaus on positiivinen ja vähintään 20 % sisään tulevasta virtauksesta (= tuloilma 2*näytepumppujen virtaus). Kirjaa taustamittausputkien koodit lähetteeseen. Kirjaa taustanäytteen näytteenottoajat ja käytettyjen pumppujen numerot.

esimerkiksi hiustenkuivaajalla. Ennen näytteenottoa FLECin täytyy antaa jäähtyä näytteenottotilassa vallitsevaan lämpötilaan.

2 Sivu 2 (5) NÄYTTEENOTTO Aloita näytteenotto aina oletettavasti matalimman emission pinnasta. Pyyhi näytteenottokohta kevyesti kuivalla, nukkaamattomalla liinalla tai imuroi alue mahdollisimman puhtaaksi. Aseta FLEC mittauskohtaan. Valitse mahdollisimman tasainen alue mitattavalta pinnalta. Vaihda tuloilma aukkoon uusi Tenax putki suodattimeksi. Huuhtele laitetta ilman näyteputkia näytteenottoyhteet tulpattuina 30 min (kuva 1). Kiinnitä rinnakkaiset näytteenottoputket urat FLECiin päin. Liitä VOC pumput näytteenottoputkiin (Kuva 3). Käynnistä pumput. Kirjaa putkien koodit lähetteeseen. Kerää näytettä n.2,5 litraa (n. 30 min). Tarkista virtausmittarin avulla ulostulevan virtauksen suuruus, joka olisi oltava 20 % sisääntulovirtauksesta (= tuloilma 2*näytepumppujen virtaus). Näytteenoton lopussa kirjaa näytteenottoajat ja keräinten numerot mittauspöytäkirjaan. Pyyhi tarvittaessa näytteenoton lopuksi FLEC:n sisäpinta puhtaalla, nukkaamattomalla liinalla. NÄYTELÄHETE Näytteet toimitetaan RSLab Oy:n asianmukaisin tiedoin varustettuna. Tiedoista tulee käydä ilmi tutkittava kohde/ työnumero tai koodi näytteenottajan nimi, yhteystiedot sekä laskutusosoite nollaputken ja näyteputkien numerot näytteenottotiedot ja tilatunniste näytteenottokohta taustanäytteiden tiedot huomiot/ poikkeamat (olosuhdetiedot, hajut, mahdollinen toiminta tiloissa, puhtaustaso yms.) NÄYTTEIDEN JA LAITTEISTON TOIMITUSOSOITE: RSLab Oy Laukaantie Jyväskylä toimisto@rslab.fi

Vaihda tuloilma aukkoon uusi Tenax putki suodattimeksi. Huuhtele laitetta ilman näyteputkia näytteenottoyhteet tulpattuina 30 min (kuva 1). Kiinnitä rinnakkaiset näytteenottoputket urat FLECiin päin.

3 Sivu 3 (5) VALOKUVAT Kuva 1. Tuuletus/ huuhtelu FLEC laitteella

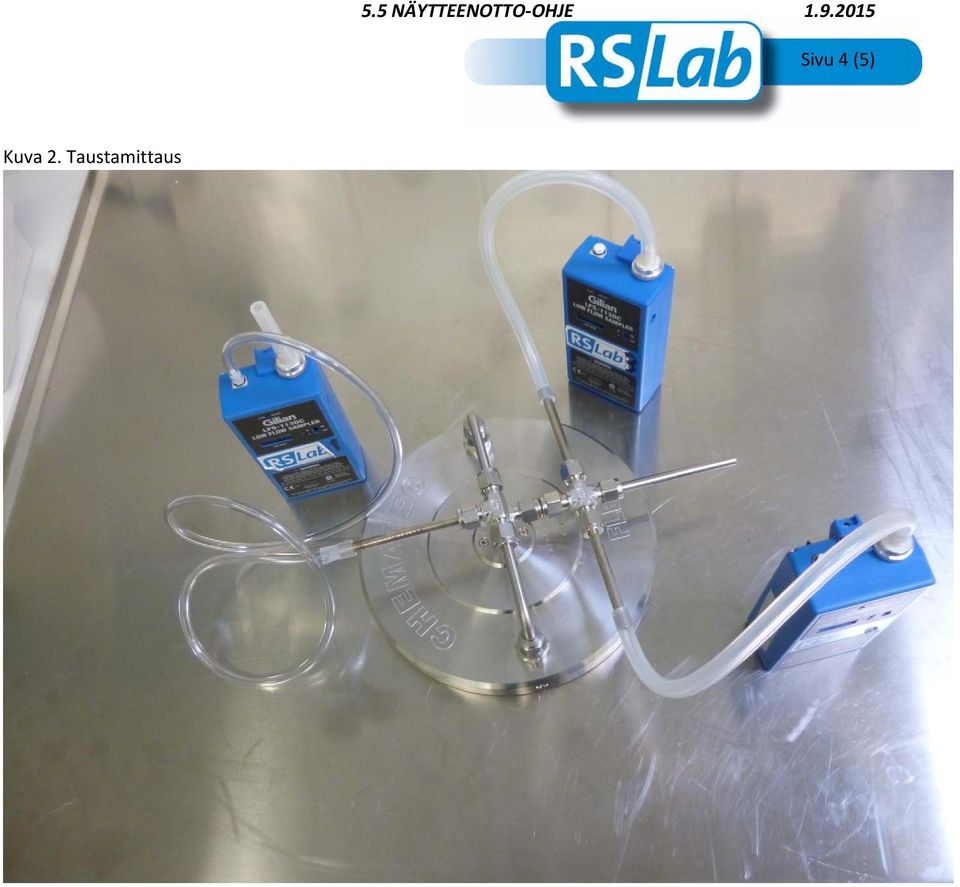

4 Sivu 4 (5) Kuva 2. Taustamittaus

5 Sivu 5 (5) Kuva 3. FLEC näytteenotto
