Käyttöohje DENVER TFD-1903 LUE HUOLELLA ENNEN KÄYTTÖÄ

Transkriptio

1 19"LCD-TV DVD-SOITTIMELLA Käyttöohje DENVER TFD-1903 LUE HUOLELLA ENNEN KÄYTTÖÄ

2

3 Tärkeitä turvaohjeita Ennen kuin käytät laitetta, lue ohjeet huolellisesti ja säilytä tämä käyttöohje. Lue varoitukset, suositukset ja ohjeet huolellisesti laitteesta, käyttöohjeesta ja huolto-ohjeesta ja noudata niitä. Käyttöohjeessa on käytetty seuraavia symboleja turvallisen käytön takaamiseksi ja estämään käyttäjien tai omaisuuden vahingoittuminen: Esimerkkejä: HUOMIO------Ohjeen huomioimatta jättäminen tai vääränlainen käyttö voi aiheuttaa vahinkoa laitteelle. VAROITUS---Ohjeen huomioimatta jättäminen tai vääränlainen käyttö voi aiheuttaa vahinkoa käyttäjälle. Kielletty Varoitus (huomio) -symboli (varoittaa sähköiskuvaarasta). VAROITUS Älä koskaan sijoita televisiota huteraan kärryyn tai huteralle tasolle tai pöydälle. TV voi kaatua ja aiheuttaa vakavia henkilövahinkoja tai kuoleman tai televisio voi rikkoutua pahoin. Älä altista laitetta kosteudelle: - Älä altista laitetta sateelle tai kosteudelle. - Jos laitteen sisään joutuu vettä, lopeta sen käyttö. Irrota pistoke verkkovirrasta ja ota yhteyttä jälleenmyyjään. Käytön jatkaminen tässä tilanteessa voi johtaa tulipaloon tai sähköiskuun. Älä käytä laitetta, jos mitään epänormaalia tapahtuu: Jos laitteesta nousee savua tai hajua irrota pistoke verkkovirrasta ja ota yhteyttä jälleenmyyjään. Älä yritä korjata laitetta itse. Älä koskaan ylikuormita pistorasioita tai jatkojohtoja. Älä koskaan pane mitään verkkojohdon päälle anna minkään vieriä sen yli. Älä koskaan sijoita TV:tä paikkaan, jossa verkkojohto voi hankaantua tai mennä rikki. 1

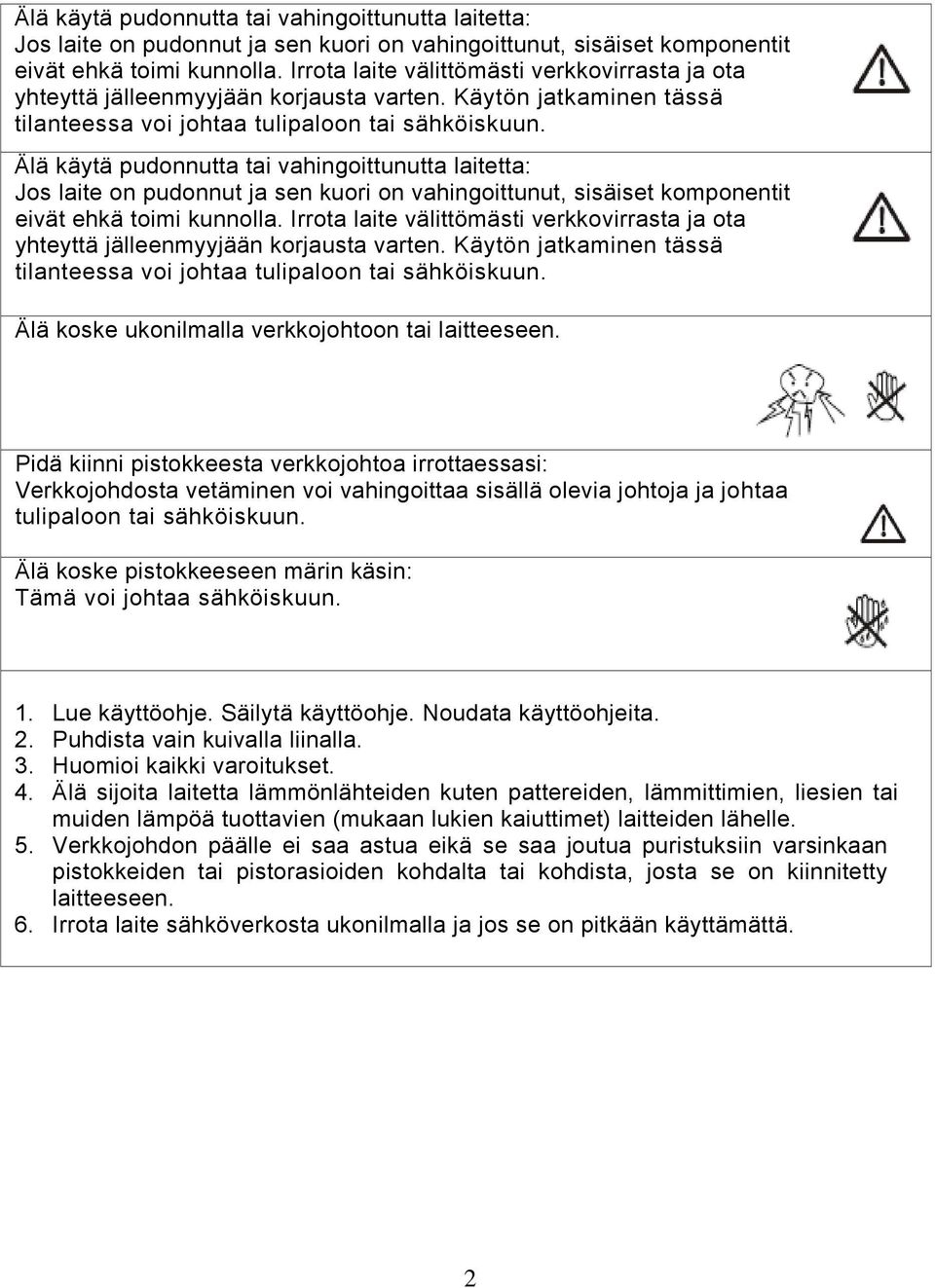

4 Älä käytä pudonnutta tai vahingoittunutta laitetta: Jos laite on pudonnut ja sen kuori on vahingoittunut, sisäiset komponentit eivät ehkä toimi kunnolla. Irrota laite välittömästi verkkovirrasta ja ota yhteyttä jälleenmyyjään korjausta varten. Käytön jatkaminen tässä tilanteessa voi johtaa tulipaloon tai sähköiskuun. Älä käytä pudonnutta tai vahingoittunutta laitetta: Jos laite on pudonnut ja sen kuori on vahingoittunut, sisäiset komponentit eivät ehkä toimi kunnolla. Irrota laite välittömästi verkkovirrasta ja ota yhteyttä jälleenmyyjään korjausta varten. Käytön jatkaminen tässä tilanteessa voi johtaa tulipaloon tai sähköiskuun. Älä koske ukonilmalla verkkojohtoon tai laitteeseen. Pidä kiinni pistokkeesta verkkojohtoa irrottaessasi: Verkkojohdosta vetäminen voi vahingoittaa sisällä olevia johtoja ja johtaa tulipaloon tai sähköiskuun. Älä koske pistokkeeseen märin käsin: Tämä voi johtaa sähköiskuun. 1. Lue käyttöohje. Säilytä käyttöohje. Noudata käyttöohjeita. 2. Puhdista vain kuivalla liinalla. 3. Huomioi kaikki varoitukset. 4. Älä sijoita laitetta lämmönlähteiden kuten pattereiden, lämmittimien, liesien tai muiden lämpöä tuottavien (mukaan lukien kaiuttimet) laitteiden lähelle. 5. Verkkojohdon päälle ei saa astua eikä se saa joutua puristuksiin varsinkaan pistokkeiden tai pistorasioiden kohdalta tai kohdista, josta se on kiinnitetty laitteeseen. 6. Irrota laite sähköverkosta ukonilmalla ja jos se on pitkään käyttämättä. 2

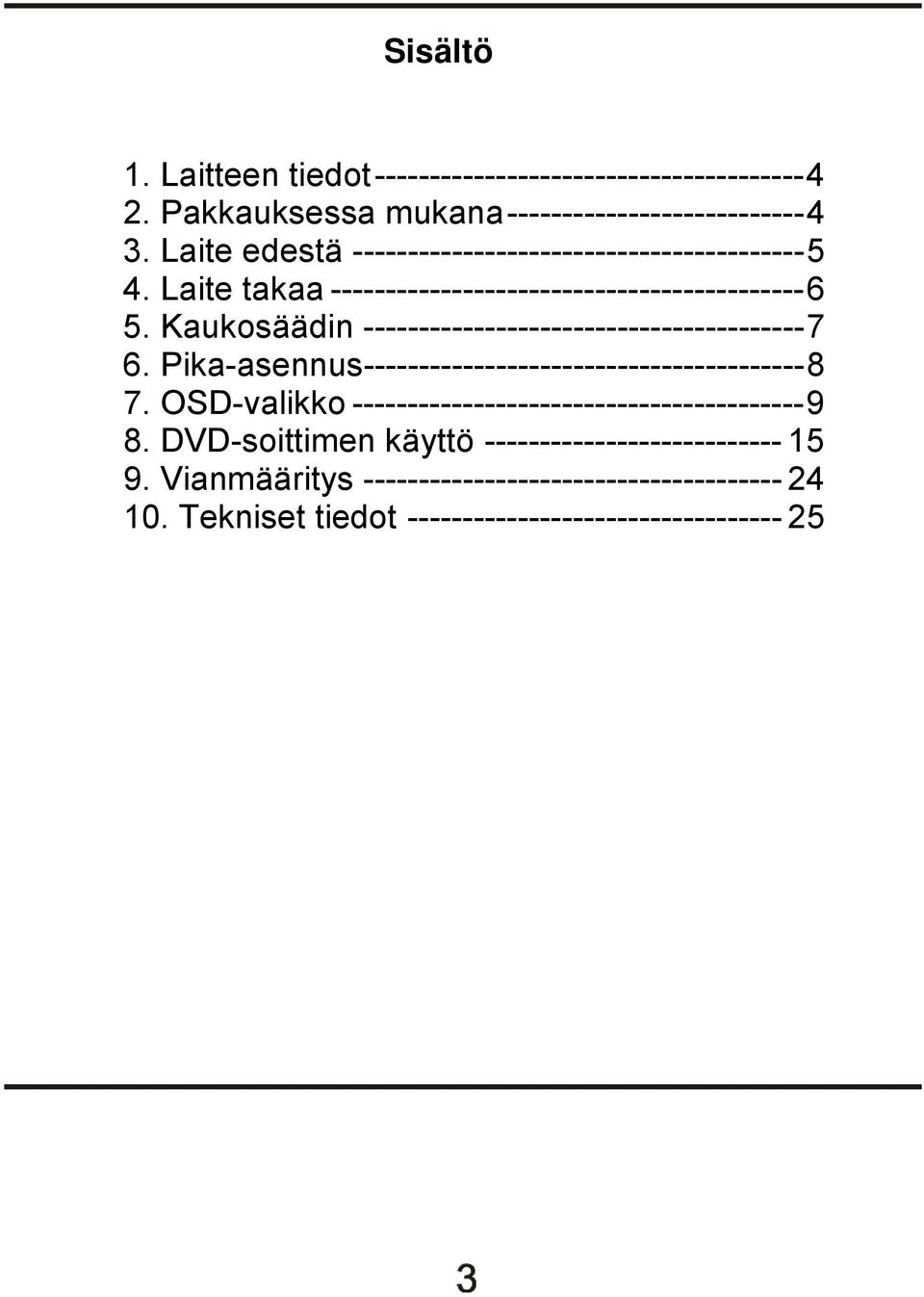

5 Sisältö 1. Laitteen tiedot Pakkauksessa mukana Laite edestä Laite takaa Kaukosäädin Pika-asennus OSD-valikko DVD-soittimen käyttö Vianmääritys Tekniset tiedot

6 1. Laitteen tiedot [Huomio] Lue tämä käyttöohje huolella ennen laitteen käyttöönottoa ja varmista, että kaikki toiminnot ovat oikein. - Sisääntuloliitännät: VGA, RF, VIDEO, S-VIDEO - Audio-sisääntulo: Audio R/L - Tuetut TV-järjestelmät: PAL (B/G, I, D/K), SECAM (B/G, D/K) kanavan muisti - Kanavien haku: automaattisesti / manuaalisesti - Sulkeutuu automaattisesti, jos signaalia ei löydy - Sulkeminen ajastimella - Kanavien vaihto ja muokkaus - Virtalähde (vaihtovirta V 50/60 Hz tasavirta 12V 5A) 2. Pakkauksessa mukana Käyttöohje Kaukosäädin Adaptori Verkkojohto

7 3. Laite edestä Painikkeet TV-kanaville MENU: (kts. sivu 10) Äänenvoimakkuuden säätö: V + lisääminen V- vähentäminen Kanavat: CH+ seuraava CH- edellinen TV/AV: VALITSE VIRTAPAINIKE Painikkeet DVD-soittimelle OPEN/CLOSED: Avaa / Sulje DVD-kelkka PLAY: DVD-levyn toisto / tauko STOP: Pysäytä DVD-levy Kaukosäätimen signaalin vastaanotto (älä laita mitään eteen) LED-valo Punainen: Valmiustila Vihreä: Päällä 1. (IR) Infrapunavastaanotin: Vastaanottaa infrapunasignaaleja kaukosäätimestä. (Virta päällä / Valmiustila) LED-valo: Laite kytkeytyy päälle ja pois päältä VIRTAPAINIKKEESTA. LED-valon väri (Punainen) valmiustila LED-valon väri (Vihreä) laite päällä LED-valon väri (Vihreä) ei signaalia Kaukosäätimen toimintasäde on 5-8 metriä kaukosäätimen vastaanottimesta, 30 sen vasemmalla tai oikealla puolella ja 20 sen ylä- tai alapuolella. 2. Painikkeiden toiminnot: MENU: Avaa OSD (On Screen Display, näyttövalikko) -valikon. Paina uudestaan poistuaksesi valikosta. CH- / CH+: Siirtyminen ylös ja alas OSD-valikossa. Kanavien selaaminen. Voit selata kanavia nopeasti painamalla toisen painikkeen alas ja pitämällä sen alhaalla. V- / V+: Siirtyminen vasemmalle ja oikealle OSD-valikossa. Äänenvoimakkuuden säätäminen. TV / AV: Signaalin lähteen valitseminen: TV, AV, S-VIDEO, VGA, DVD, SCART Power: (Virtapainike) Laitteen kytkeminen päälle, pois päältä ja valmiustilaan.

8 4. Laite takaa Coax: Koaksiaalikaapelin liitin. Power: Adaptorin liitin (ENSIÖ: VAIHTOVIRTA V,50/60Hz --- TOISIO: TASAVIRTA12V 5A) SCART: DVD:n ja videon komposiittiliitin. PC audio: Kytke tietokoneen äänen ulostuloliittimeen. VGA: Tietokoneen näytön liittäminen. Liitä kaapeli tietokoneen 15-nastaiseen, analogiseen stereominiliitäntään (Mini D-Sub). AV-R AV-L: Kytke DVD:n ja videon äänen ulostuloliittimeen. S-Video-kaapelin äänen sisääntuloliittimet tulevat myös näihin liittimiin. Video: Kytke videon ulostuloliittimeen. S-Video IN: S-Video-kaapelin liitin videoille tai muulle laitteelle, jossa on S-Video-liitin. RF: TV-antennin tai 75 Ω koaksiaalikaapelin liitin TV-signaalin vastaanottamiseen.

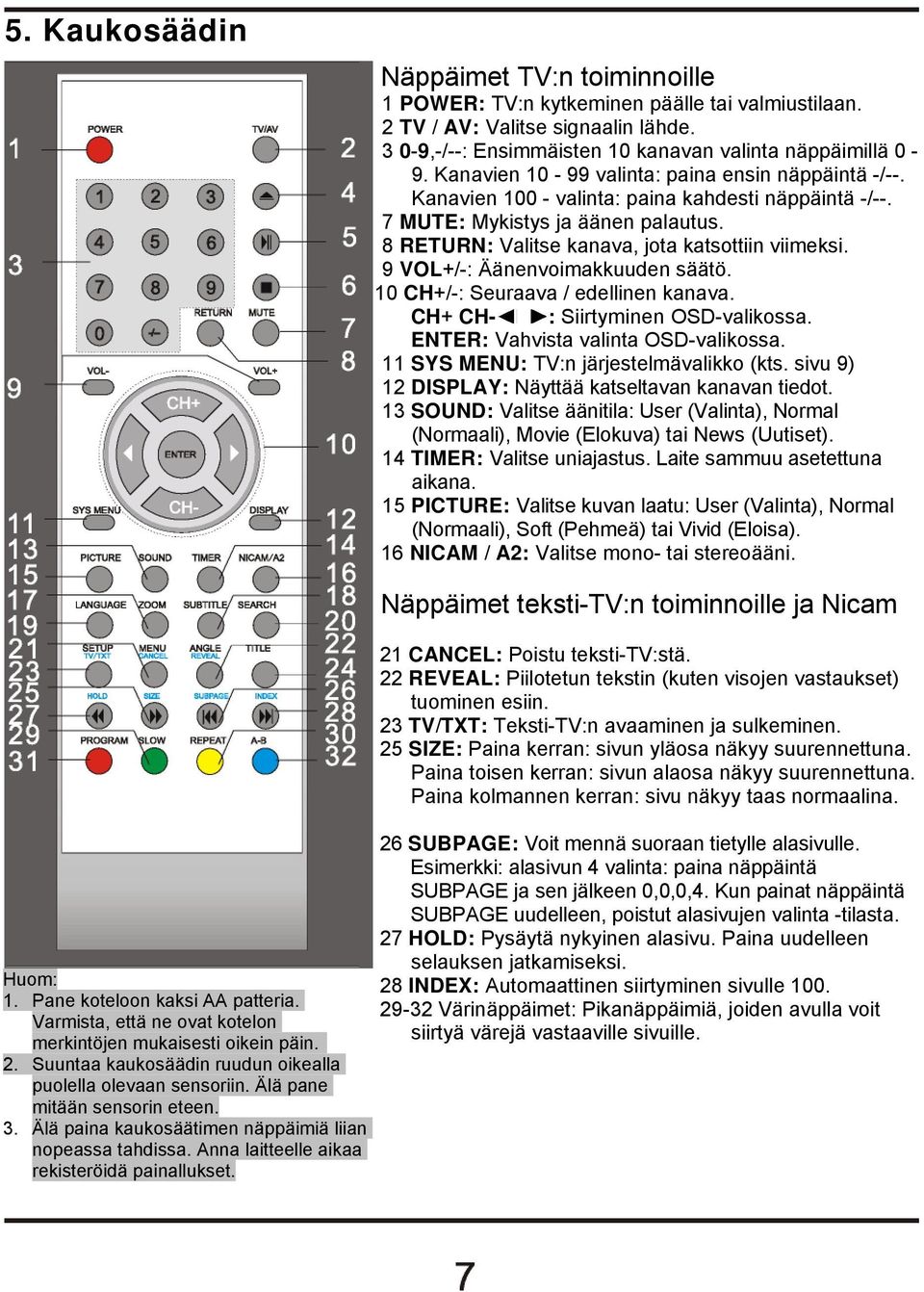

9 5. Kaukosäädin Näppäimet TV:n toiminnoille 1 POWER: TV:n kytkeminen päälle tai valmiustilaan. 2 TV / AV: Valitse signaalin lähde ,-/--: Ensimmäisten 10 kanavan valinta näppäimillä 0-9. Kanavien valinta: paina ensin näppäintä -/--. Kanavien valinta: paina kahdesti näppäintä -/--. 7 MUTE: Mykistys ja äänen palautus. 8 RETURN: Valitse kanava, jota katsottiin viimeksi. 9 VOL+/-: Äänenvoimakkuuden säätö. 10 CH+/-: Seuraava / edellinen kanava. CH+ CH- : Siirtyminen OSD-valikossa. ENTER: Vahvista valinta OSD-valikossa. 11 SYS MENU: TV:n järjestelmävalikko (kts. sivu 9) 12 DISPLAY: Näyttää katseltavan kanavan tiedot. 13 SOUND: Valitse äänitila: User (Valinta), Normal (Normaali), Movie (Elokuva) tai News (Uutiset). 14 TIMER: Valitse uniajastus. Laite sammuu asetettuna aikana. 15 PICTURE: Valitse kuvan laatu: User (Valinta), Normal (Normaali), Soft (Pehmeä) tai Vivid (Eloisa). 16 NICAM / A2: Valitse mono- tai stereoääni. Huom: 1. Pane koteloon kaksi AA patteria. Varmista, että ne ovat kotelon merkintöjen mukaisesti oikein päin. 2. Suuntaa kaukosäädin ruudun oikealla puolella olevaan sensoriin. Älä pane mitään sensorin eteen. 3. Älä paina kaukosäätimen näppäimiä liian nopeassa tahdissa. Anna laitteelle aikaa rekisteröidä painallukset. Näppäimet teksti-tv:n toiminnoille ja Nicam 21 CANCEL: Poistu teksti-tv:stä. 22 REVEAL: Piilotetun tekstin (kuten visojen vastaukset) tuominen esiin. 23 TV/TXT: Teksti-TV:n avaaminen ja sulkeminen. 25 SIZE: Paina kerran: sivun yläosa näkyy suurennettuna. Paina toisen kerran: sivun alaosa näkyy suurennettuna. Paina kolmannen kerran: sivu näkyy taas normaalina. 26 SUBPAGE: Voit mennä suoraan tietylle alasivulle. Esimerkki: alasivun 4 valinta: paina näppäintä SUBPAGE ja sen jälkeen 0,0,0,4. Kun painat näppäintä SUBPAGE uudelleen, poistut alasivujen valinta -tilasta. 27 HOLD: Pysäytä nykyinen alasivu. Paina uudelleen selauksen jatkamiseksi. 28 INDEX: Automaattinen siirtyminen sivulle Värinäppäimet: Pikanäppäimiä, joiden avulla voit siirtyä värejä vastaaville sivuille.

10 Näppäimet DVD-toiminnoille 4. : Lataa / poista DVD-levy asemasta. 5. : DVD-levyn toisto / tauko. 6. : Pysäytä DVD-levy. 17 ZOOM: Säädä kuvan kokoa DVD-tilassa. 18 SUBTITLE: DVD:n tekstitys päälle tai pois päältä. 19 LANGUAGE: Valitse DVD:n kieli. 20 SEARCH: Haku DVD:ltä, raidat tai luvut. 21 MENU: DVD:n soittolista / levyn valikko. 22 ANGLE: Valitse DVD:n kuvakulma. 23 SETUP: DVD:n järjestelmäasetukset. 24 TITLE: DVD:n otsikko. 25 : DVD:n eteenpäin kelaus. 26 : DVD:n edellinen luku. 27 : DVD:n taaksepäin kelaus. 28 : DVD:n seuraava luku.

11 6. Pika-asennus TV 1. Kytke televisio sähköverkkoon ja TV-antenni antenniliittimeen. 2. Käynnistä televisio VIRTAPAINIKKEESTA. 3. Valitse TV/AV joko televisiosta tai kaukosäätimestä. Ruudulle aukeaa lähdevalikko (kts. kuva oikealla). Valitse näppäimillä CH+/- oikea signaalin lähde. Vahvista valinta näppäimellä. 4. Valitse televisiosta painike MENU tai kaukosäätimestä näppäin SYS MENU. Ruudussa näkyy OSD-valikko. Valitse näppäimillä CH+/- kolmas alavalikko Channel (Kanava, kts. alla oleva kuva). Avaa valikko näppäimellä ENTER ja TV AV SVIDEO DVD SCART valitse sitten näppäimillä CH+/- kohta "Auto Tune", (Pika-asennus). Valitse PC näppäin, ja haku alkaa pienimmältä taajuudelta. Kanavat haetaan automaattisesti ja järjestetään löytöjärjestykseen. Kun asennus on valmis, ruudussa näkyy ensimmäinen löydetty kanava. Useimmissa tapauksissa kanavat eivät ole oikeassa järjestyksessä vaan ne on järjestettävä Channel Swap ( Kanavien järjestys ) -toiminnon avulla. Huom: Kun Auto Tune -toiminto on käynnistetty, sen voi keskeyttää näppäimellä SYS MENU. Muussa tapauksessa toiminto lakkaa, kun kaikki kanavat on löydetty. DVD 1. Kytke DVD-soitin televisioon VIDEO- / SVIDEO- AVL- AVR-liittimien tai SCART-liittimen välityksellä. 2. Valitse TV/AV joko televisiosta tai kaukosäätimestä. Ruudulle aukeaa lähdevalikko. Valitse näppäimillä CH+/- signaalin lähteeksi DVD. Vahvista valinta näppäimellä. 3. Syötä DVD-levy soittimeen etiketti TV:n takaosaa kohti. Levyn toisto alkaa automaattisesti. PC 1. Kytke tietokone television VGA- ja PC audio -liittimien välityksellä. 2. Valitse TV/AV joko televisiosta tai kaukosäätimestä. Ruudulle aukeaa lähdevalikko. Valitse näppäimillä CH+/- signaalin lähteeksi PC. Vahvista valinta näppäimellä. TV:ssä näkyy PC:ltä tuleva kuva.

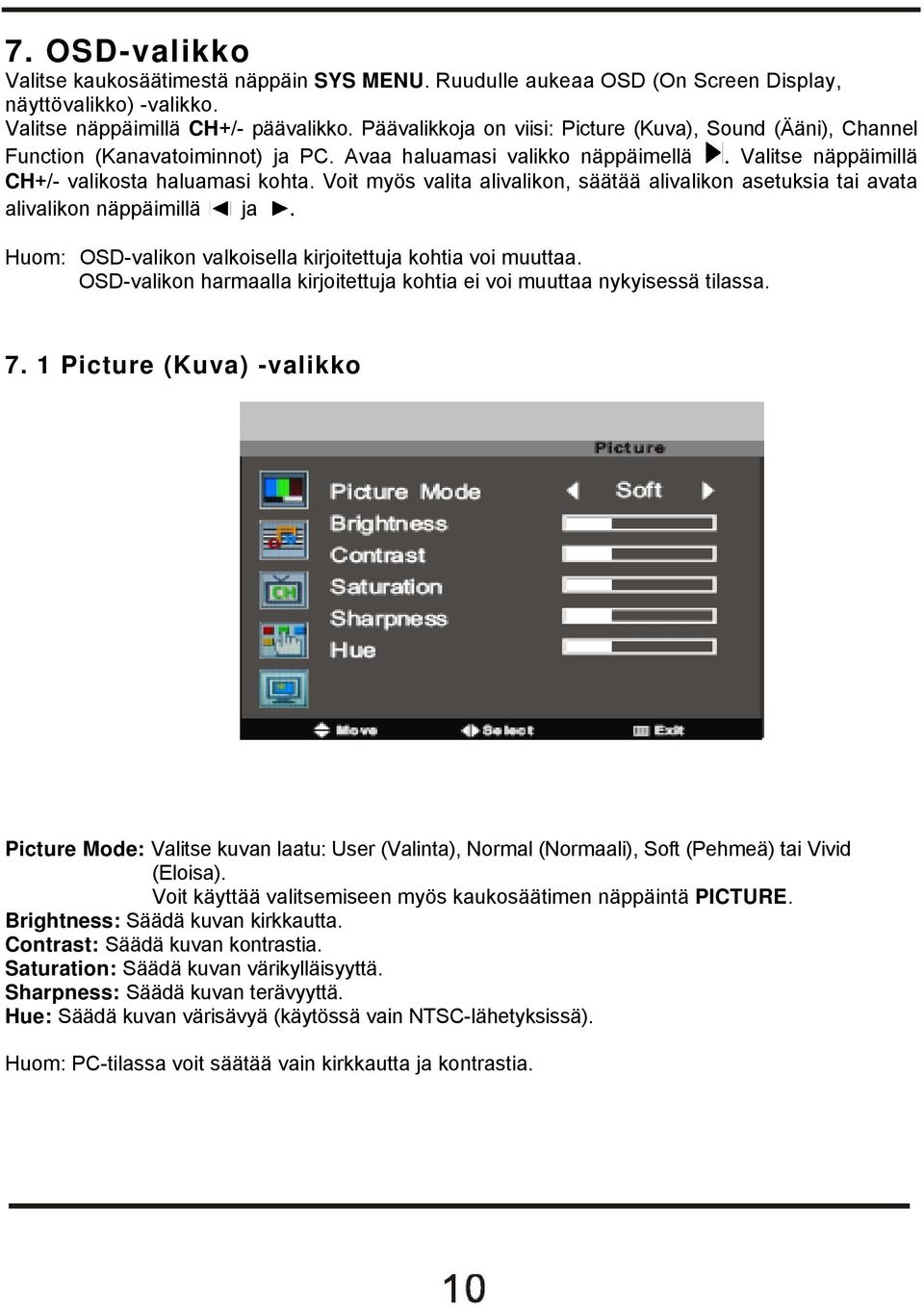

12 7. OSD-valikko Valitse kaukosäätimestä näppäin SYS MENU. Ruudulle aukeaa OSD (On Screen Display, näyttövalikko) -valikko. Valitse näppäimillä CH+/- päävalikko. Päävalikkoja on viisi: Picture (Kuva), Sound (Ääni), Channel Function (Kanavatoiminnot) ja PC. Avaa haluamasi valikko näppäimellä. Valitse näppäimillä CH+/- valikosta haluamasi kohta. Voit myös valita alivalikon, säätää alivalikon asetuksia tai avata alivalikon näppäimillä ja. Huom: OSD-valikon valkoisella kirjoitettuja kohtia voi muuttaa. OSD-valikon harmaalla kirjoitettuja kohtia ei voi muuttaa nykyisessä tilassa Picture (Kuva) -valikko Picture Mode: Valitse kuvan laatu: User (Valinta), Normal (Normaali), Soft (Pehmeä) tai Vivid (Eloisa). Voit käyttää valitsemiseen myös kaukosäätimen näppäintä PICTURE. Brightness: Säädä kuvan kirkkautta. Contrast: Säädä kuvan kontrastia. Saturation: Säädä kuvan värikylläisyyttä. Sharpness: Säädä kuvan terävyyttä. Hue: Säädä kuvan värisävyä (käytössä vain NTSC-lähetyksissä). Huom: PC-tilassa voit säätää vain kirkkautta ja kontrastia.

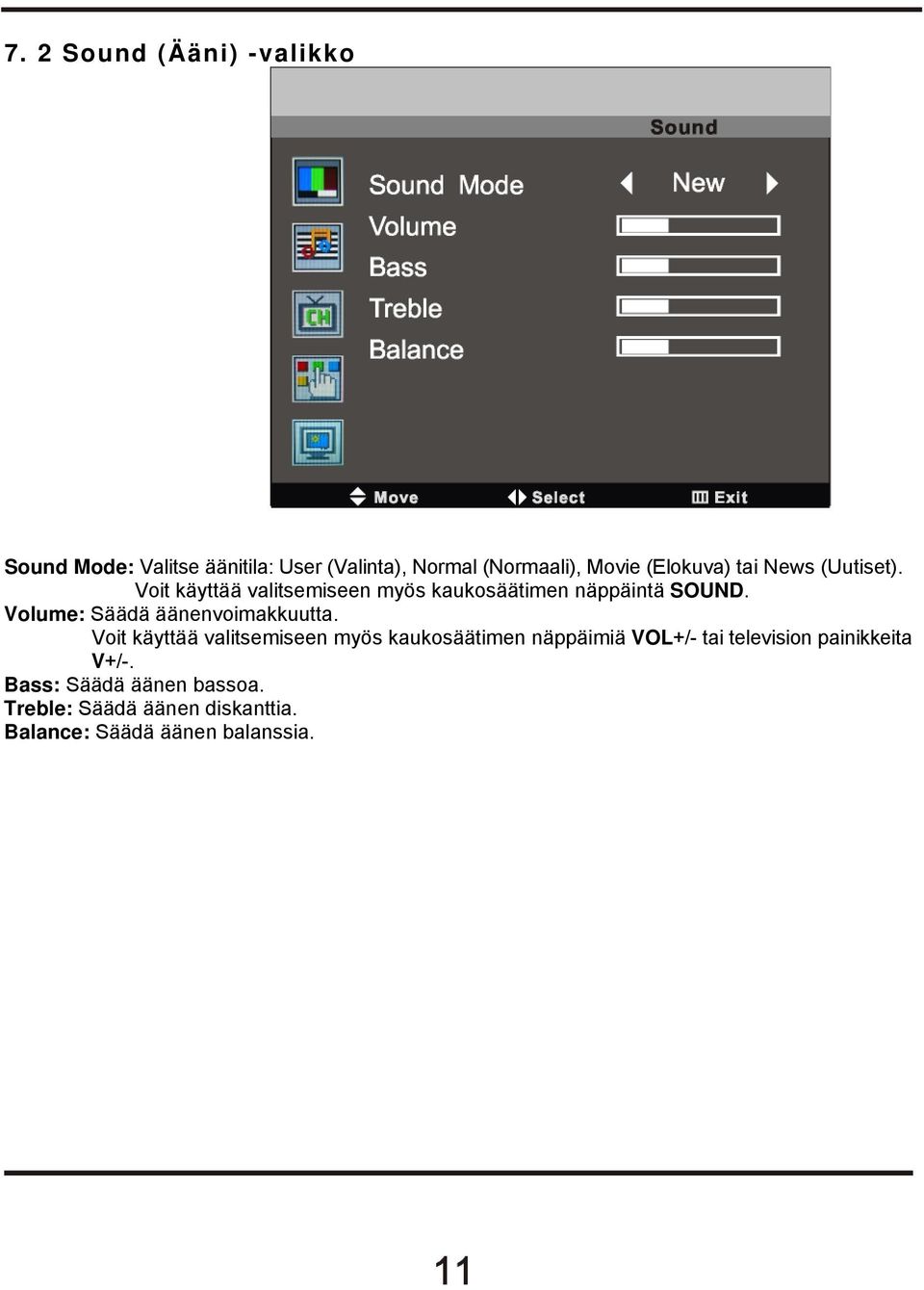

13 7. 2 Sound (Ääni) -valikko Sound Mode: Valitse äänitila: User (Valinta), Normal (Normaali), Movie (Elokuva) tai News (Uutiset). Voit käyttää valitsemiseen myös kaukosäätimen näppäintä SOUND. Volume: Säädä äänenvoimakkuutta. Voit käyttää valitsemiseen myös kaukosäätimen näppäimiä VOL+/- tai television painikkeita V+/-. Bass: Säädä äänen bassoa. Treble: Säädä äänen diskanttia. Balance: Säädä äänen balanssia.

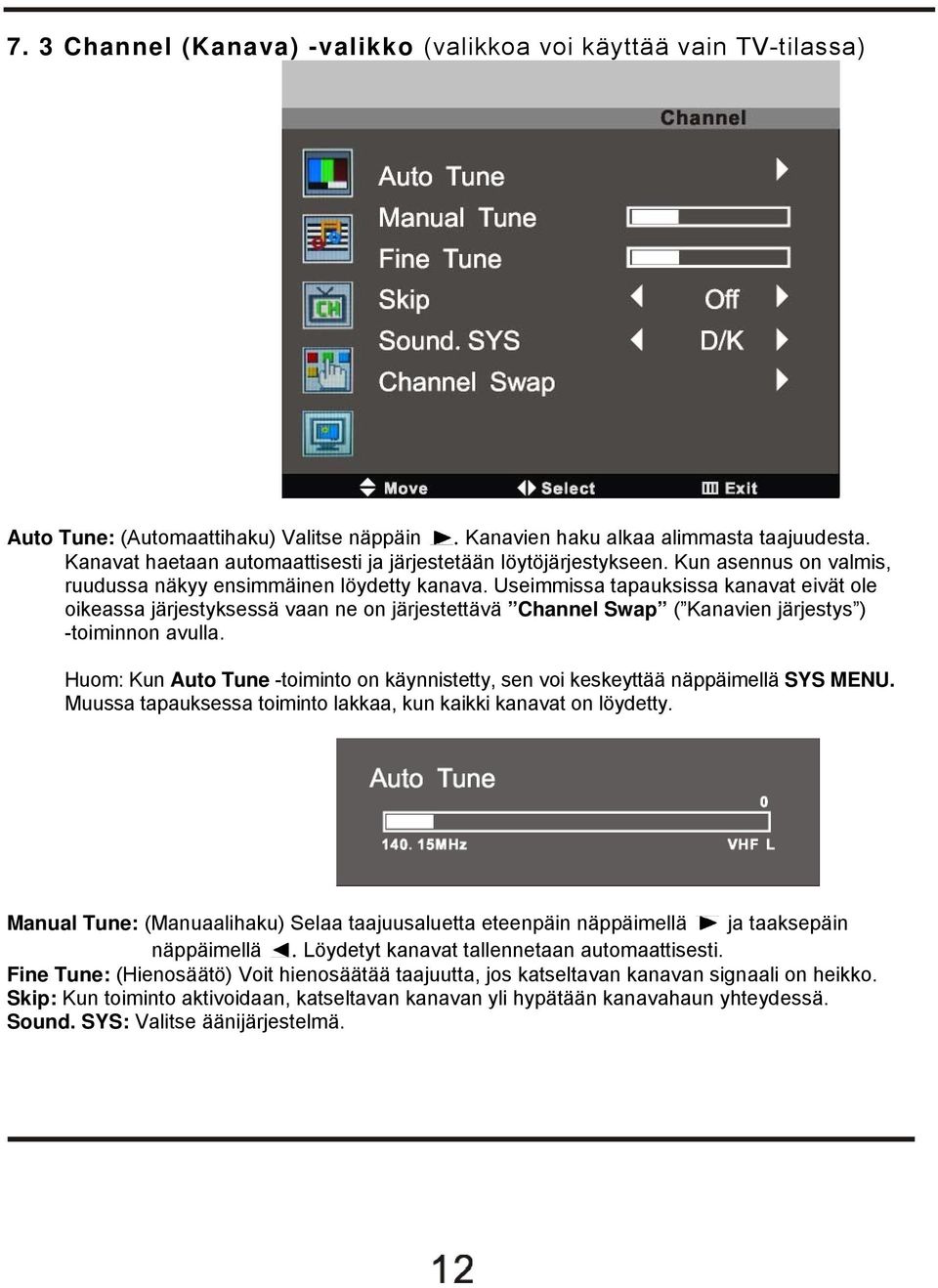

14 7. 3 Channel (Kanava) -valikko (valikkoa voi käyttää vain TV-tilassa) Auto Tune: (Automaattihaku) Valitse näppäin. Kanavien haku alkaa alimmasta taajuudesta. Kanavat haetaan automaattisesti ja järjestetään löytöjärjestykseen. Kun asennus on valmis, ruudussa näkyy ensimmäinen löydetty kanava. Useimmissa tapauksissa kanavat eivät ole oikeassa järjestyksessä vaan ne on järjestettävä Channel Swap ( Kanavien järjestys ) -toiminnon avulla. Huom: Kun Auto Tune -toiminto on käynnistetty, sen voi keskeyttää näppäimellä SYS MENU. Muussa tapauksessa toiminto lakkaa, kun kaikki kanavat on löydetty. Manual Tune: (Manuaalihaku) Selaa taajuusaluetta eteenpäin näppäimellä ja taaksepäin näppäimellä. Löydetyt kanavat tallennetaan automaattisesti. Fine Tune: (Hienosäätö) Voit hienosäätää taajuutta, jos katseltavan kanavan signaali on heikko. Skip: Kun toiminto aktivoidaan, katseltavan kanavan yli hypätään kanavahaun yhteydessä. Sound. SYS: Valitse äänijärjestelmä.

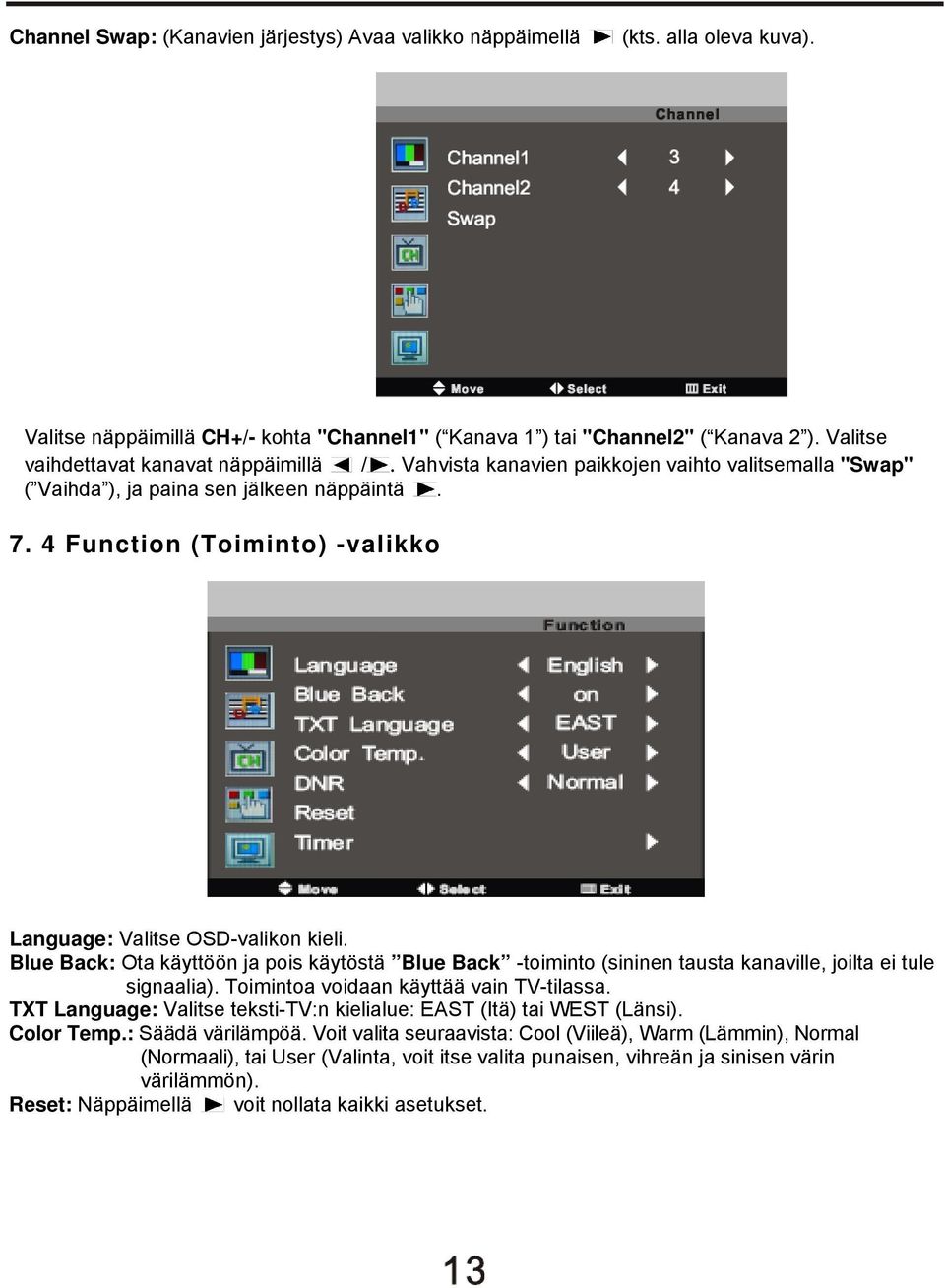

15 Channel Swap: (Kanavien järjestys) Avaa valikko näppäimellä (kts. alla oleva kuva). Valitse näppäimillä CH+/- kohta "Channel1" ( Kanava 1 ) tai "Channel2" ( Kanava 2 ). Valitse vaihdettavat kanavat näppäimillä /. Vahvista kanavien paikkojen vaihto valitsemalla "Swap" ( Vaihda ), ja paina sen jälkeen näppäintä Function (Toiminto) -valikko Language: Valitse OSD-valikon kieli. Blue Back: Ota käyttöön ja pois käytöstä Blue Back -toiminto (sininen tausta kanaville, joilta ei tule signaalia). Toimintoa voidaan käyttää vain TV-tilassa. TXT Language: Valitse teksti-tv:n kielialue: EAST (Itä) tai WEST (Länsi). Color Temp.: Säädä värilämpöä. Voit valita seuraavista: Cool (Viileä), Warm (Lämmin), Normal (Normaali), tai User (Valinta, voit itse valita punaisen, vihreän ja sinisen värin värilämmön). Reset: Näppäimellä voit nollata kaikki asetukset.

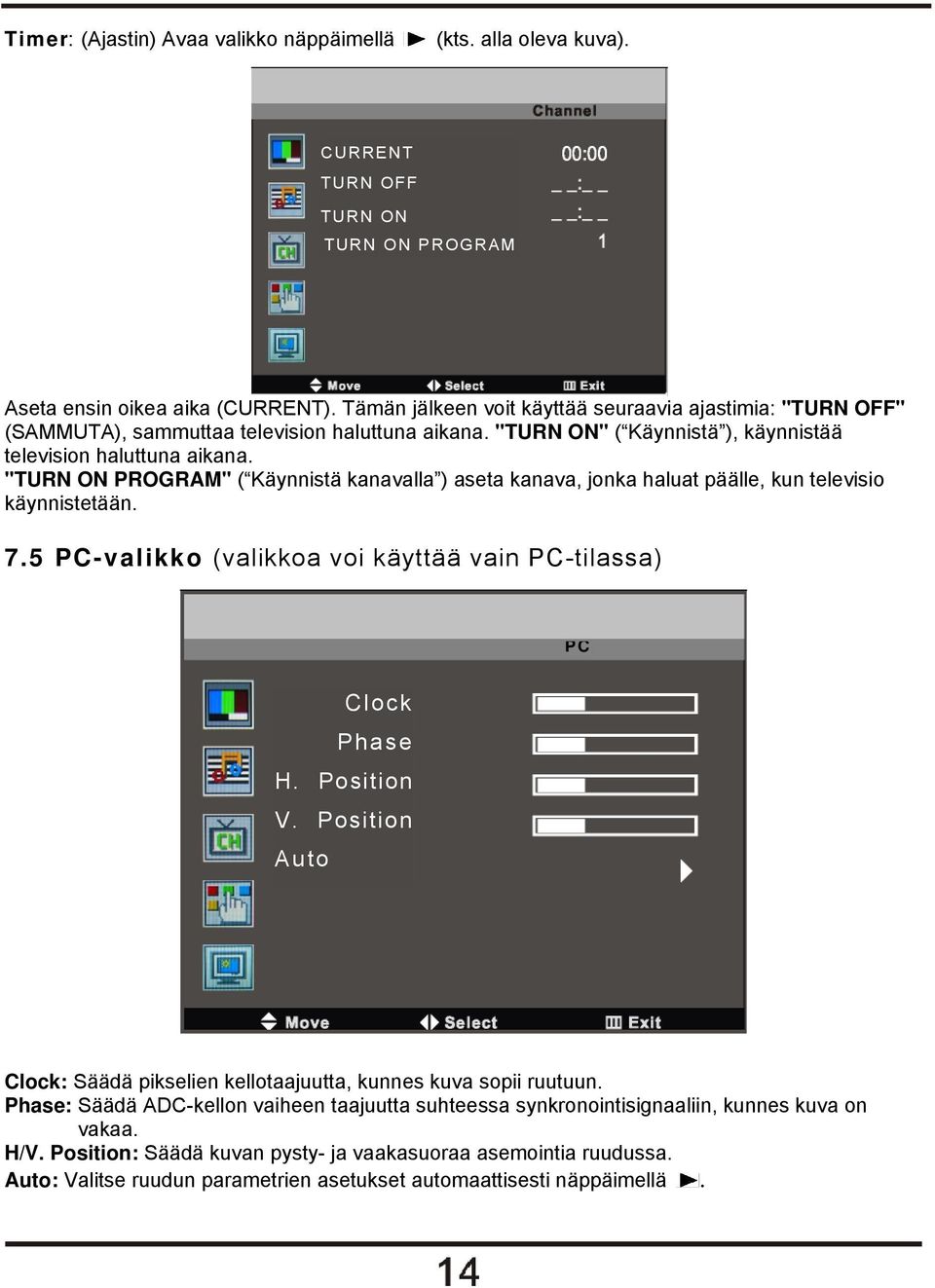

16 Timer: (Ajastin) Avaa valikko näppäimellä (kts. alla oleva kuva). CURRENT TURN OFF TURN ON TURN ON PROGRAM Aseta ensin oikea aika (CURRENT). Tämän jälkeen voit käyttää seuraavia ajastimia: "TURN OFF" (SAMMUTA), sammuttaa television haluttuna aikana. "TURN ON" ( Käynnistä ), käynnistää television haluttuna aikana. "TURN ON PROGRAM" ( Käynnistä kanavalla ) aseta kanava, jonka haluat päälle, kun televisio käynnistetään. 7.5 PC-valikko (valikkoa voi käyttää vain PC-tilassa) PC Clock Phase H. Position V. Position Auto Clock: Säädä pikselien kellotaajuutta, kunnes kuva sopii ruutuun. Phase: Säädä ADC-kellon vaiheen taajuutta suhteessa synkronointisignaaliin, kunnes kuva on vakaa. H/V. Position: Säädä kuvan pysty- ja vaakasuoraa asemointia ruudussa. Auto: Valitse ruudun parametrien asetukset automaattisesti näppäimellä.

17 8. DVD-soittimen käyttö Paina laitteen tai kaukosäätimen virtapainiketta, ja valitse sitten DVD-tila (DVD-mode) näppäimellä TV/AV. Ruudulla näkyy teksti Read (Lukee). Jos DVD-soittimessa ei ole levyä, ruudulla näkyy teksti No Disc (Ei levyä), kun TOISTO-näppäintä on painettu. Levyn lataaminen Syötä levy kelkkaan etiketti ulospäin. Levy latautuu automaattisesti. Ota levy ulos soittimesta painamalla kaukosäätimestä tai soittimesta näppäintä POISTA LEVY ASEMASTA. Toisto Jokaisen levyn sisältö vaihtelee sen mukaan, miten levy on tehty ja mitä toimintoja siihen on sisällytetty. Menu-näppäimellä aukeaa levyn valikko. Kaukosäätimen TOISTO-näppäimellä voit toistaa levyä ja pysäyttää sen väliaikaisesti. Levyillä on useita eri toistovaihtoehtoa, kuten valikon selaus tai kohtauksen valinta. Valikon selaus 1. Yhteensopiva DVD-, SVCD- ja VCD 2.0 -levyjen kanssa. 2. DVD-levy: ROOT MENU (Hakemisto) aukeaa ruudulle. SVCD ja VCD 2.0: Avaa ROOT MENU näppäimellä PBC. 3. DVD-levy: Valitse nuolinäppäimillä kohta, jonka haluat valita. SVCD ja VCD 2.0: Valitse numeronäppäimillä raita, jonka haluat toistaa. 4. Paina näppäimiä Enter tai Toisto. Voit aloittaa katselun, kun vastaavat kohdat valikoissa on valittu. 5. Paluu valikkoon toiston aikana: DVD-levy: Palaa hakemistoon näppäimellä Menu (PBC). SVCD ja VCD 2.0: PBC:n ollessa päällä palaa hakemistoon näppäimillä Menu (PBC) tai RETURN. Otsikoiden toisto 1. Yhteensopiva vain DVD-levyjen kanssa. 2. DVD-levyn toiston aikana avaa otsikkohakemisto näppäimellä Title. 3. Valitse haluamasi otsikko nuoli- tai numeronäppäimillä. Vahvista valinta näppäimellä Enter. 4. DVD-levyn toisto alkaa valitun otsikon luvusta 1. Toisto raitojen mukaisessa järjestyksessä 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. SVCD- tai VCD-levy: PBC:n ollessa päällä paina kerran näppäintä ANGLE. Soitin toistaa levyn raitojen mukaisessa järjestyksessä. Kun ANGLE-näppäintä painetaan kahdesti, soitin palaa ANGLE-tilaan. 3. Muut kuin SVCD- ja VCD-levyt: Kun levyn toisto on pysäytetty, paina Toisto-näppäintä. Soitin toistaa levyn raitojen mukaisessa järjestyksessä. Tämä toiminto on käytössä kaikissa yhteensopivissa levyissä.

18 Ohjelmointi 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Ohjelmointitoiminnon avulla voit syöttää järjestyksen, jossa haluat raidat tai luvut toistaa (enintään 16). 3. Program Menu (Ohjelmointivalikko): PBC:n ollessa päällä tämä toiminto sammuttaa sen lukujen / raitojen ohjelmoidun toistamisen ajaksi. 4. Syötä lukujen / raitojen haluttu järjestys numeronäppäimillä korostuksen mukaisesti. Valitse sitten näppäin Play tai korosta nuolinäppäimillä kohta PLAY ja paina Enter. Luvut / raidat toistetaan ohjelmoidussa järjestyksessä. Otsikoita / lukuja / raitoja voi ohjelmoida korkeintaan Valikon suuntimen mukaisesti voit valita nuolinäppäimillä kohdan, johon haluat tiedot syöttää. 6. Jos painat ohjelmoidun soittolistan toiston aikana näppäintä Program, ohjelmoinnin järjestys ja sisältö näkyvät ruudulla ja toisto keskeytyy. Voit perua ohjelmoinnin myös painamalla näppäimiä Pysäytys ja Toisto. 7. Huom: Poista ohjelmointi valitsemalla nuolinäppäimillä kohta CLEAR (Tyhjennä) ja vahvista valinta näppäimellä Enter. Jos haluat muokata ohjelmoinnin toistojärjestystä, valitse nuolinäppäimillä tieto, jonka haluat muuttaa ja syötä sen kohdalle suoraan uuden luvun / raidan tiedot. 8. Ruudun ohjelmointiosoitin ja toistettava luku / raita korostuvat. Lisätoiminnot Raitojen valinta 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Valitse DVD-levyn valikossa tai otsikkosivulla raita numeronäppäimillä. DVD-levyn toiston aikana voit syöttää haluttujen otsikoiden numerot suoraan. 3. SVCD- ja VCD-levyjen normaalin toiston aikana valitse raita numeronäppäimillä. (Ohjelmoidun toiston ja PBC:n ollessa päällä voit valita raidan Edellinen / Seuraava -näppäimillä.) 4. Valitse raita CD- ja HD-CD-levyissä numeronäppäimillä. 5. Valitse raita nykyisestä soittolistasta WMA-, MP3- ja JPEG-levyissä numeronäppäimillä. Hyppääminen raitojen yli 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Hyppää seuraavan otsikon / luvun / raidan yli painamalla näppäintä Seuraava joko kaukosäätimestä tai laitteen oikeasta reunasta. 3. Hyppää edellisen otsikon / luvun / raidan alkuun painamalla näppäintä Edellinen joko kaukosäätimestä tai laitteen oikeasta reunasta.

19 Kelaus nopeasti / hitaasti 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Paina toiston aikana kaukosäätimen näppäintä Kelaus eteen / taaksepäin. Sekä eteen että taaksepäin kelauksessa on neljä eri nopeusvalintaa: x2 ~ x4 ~ x8 ~ x20. Jokaisella perättäisellä näppäimen painalluksella toisto nopeutuu. Jos painat näppäintä viisi kertaa, toistonopeus palautuu normaaliksi. 3. Jos kelaat DVD-levyä seuraavaan otsikkoon / lukuun asti, toistonopeus palautuu normaaliksi. Jos kelaat SVCD- tai VCD-levyä seuraavaan raitaan asti PBC:n ollessa päällä, toistonopeus palautuu normaaliksi. Hidastustoiminto 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Hidastustoiminnossa on viisi eri nopeutta: 1/2, 1/3, 1/4, 1/5, 1/6, 1/7 normaalista toistonopeudesta. Jokaisella perättäisellä Slow-näppäimen painalluksella toisto hidastuu. 3. Palauta toistonopeus normaaliksi painamalla Slow-näppäintä seitsemän kertaa peräkkäin tai Toisto-näppäintä kerran. Pysäytä kuva 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Paina CD-, HD-CD-, WMA- MP3- JPEG-levyn toiston aikana kerran näppäintä Tauko. Toisto keskeytyy. Jatka levyn toistoa näppäimellä Toista. Uudelleentoistotila 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Paina levyn toiston aikana kerran näppäintä Repeat. Ruudulle ilmestyy viesti, joka kertoo valitun uudelleentoistotilan. a) SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen normaali toistotila: Paina uudelleen näppäintä Repeat, uudelleentoistotila kytkeytyy päälle. Paina näppäintä uudelleen, seuraava uudelleentoistotila kytkeytyy päälle. Uudelleentoistotiloja on kolme: Off (Pois päältä), Track Repeat (Raitojen uudelleentoisto) sekä Disc repeat (Levyn uudelleentoisto). Uudelleentoistotila vaihtuu jokaisella Repeat-näppäimen painalluksella. Jos painat näppäintä neljä kertaa, uudelleentoistotila palautuu asetukselle Off. b) DVD-levyn toistotilassa: Paina uudelleen näppäintä Repeat, uudelleentoistotila kytkeytyy päälle. Uudelleentoistotiloja on kolme: Off (Pois päältä), Chapter Repeat (Lukujen uudelleentoisto) sekä Title repeat (Otsikkojen uudelleentoisto). Uudelleentoistotila vaihtuu jokaisella Repeat-näppäimen painalluksella. Jos painat näppäintä neljä kertaa, uudelleentoistotila palautuu asetukselle Off. c) WMA-, MP3- ja JPEG-levyjen toistoilassa: Paina uudelleen näppäintä Repeat, uudelleentoistotila kytkeytyy päälle. Uudelleentoistotiloja on neljä: Off (Pois päältä), Track Repeat (Raitojen uudelleentoisto) Directory Repeat (Soittolistan uudelleentoisto) sekä Disc repeat (Levyn uudelleentoisto). Uudelleentoistotila vaihtuu jokaisella Repeat-näppäimen painalluksella. Jos painat näppäintä viisi kertaa, uudelleentoistotila palautuu asetukselle Off. Tietojen näyttö 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA- ja MP3 -levyjen kanssa. 2. DVD-levyjen tietojen näyttö (kaksi sivua): - Avaa ensimmäinen sivu painamalla kerran näppäintä Call: - Levyn tyyppi, Otsikko * / * (valittu otsikko / kaikki otsikot) Luku * / * (valittu luku / kaikki luvut), Levyn toistoaika.

20 - Avaa toinen sivu painamalla näppäintä Call uudelleen: - Kieli * / * (valitun kielen sarjanumero / valittavissa olevien kielten lukumäärä) tai Pois päältä, Kielityyppi, Ääniraidan tyyppi, Tekstitys * / * (valitun tekstityskielen sarjanumero / valittavissa olevien tekstityskielten lukumäärä) tai Pois päältä, Kuvakulma * / * (valitun kuvakulman sarjanumero / valittavissa olevien kuvakulmien lukumäärä) tai Pois päältä. - Paina kolmannen kerran näppäintä Call: valikko sulkeutuu. 3. SVCD-levyjen tietojen näyttö (kaksi sivua): - Avaa ensimmäinen sivu painamalla kerran näppäintä Display: - Levyn tyyppi, Raita * / * (valittu raita / kaikki raidat) Mykistys, PBC, Uudelleentoistotila, Raidan toistoaika. - Avaa toinen sivu painamalla näppäintä Display uudelleen: - Kieli * / * (valitun kielen sarjanumero / valittavissa olevien kielten lukumäärä) tai Pois päältä, Kielityyppi, Ääniraidan tyyppi, Tekstitys * / * (valitun tekstityskielen sarjanumero / valittavissa olevien tekstityskielten lukumäärä) tai Pois päältä. - Paina kolmannen kerran näppäintä Display: valikko sulkeutuu. 4. VCD-levyjen tietojen näyttö: - Avaa ensimmäinen sivu painamalla kerran näppäintä Display: - Levyn tyyppi, Raita * / * (valittu raita / kaikki raidat) Mykistys, PBC, Uudelleentoistotila, Raidan toistoaika. - Paina toisen kerran näppäintä Display: valikko sulkeutuu. 5. CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen tietojen näyttö: - Avaa ensimmäinen sivu painamalla kerran näppäintä Display: - Levyn tyyppi, Raita * / * (valittu raita / kaikki raidat) Mykistys, Uudelleentoistotila, Raidan toistoaika. - Paina toisen kerran näppäintä Display: valikko sulkeutuu. Hakutoiminto 1. Yhteensopiva DVD-, SVCD-, VCD-, CD- ja HD-CD-levyjen kanssa. 2. Hakutoiminnolla voit valita tietyn otsikon / luvun / raidan numeron tai siirtyä tiettyyn kohtaan otsikossa. Paina ensin kaukosäätimestä näppäintä Search. Ruudulle aukeaa haku- ja muokkausvalikko. Valitse sitten nuolinäppäimillä haluamasi otsikon / luvun / raidan numero tai aikavalinta (esimerkiksi ajan 01:23:56 syöttämällä toisto alkaa kohdasta, jolloin 1 tunti, 23 minuuttia ja 56 sekuntia on kulunut otsikon alusta). Voit myös syöttää tiedot numeronäppäimillä. Paina viimeiseksi Enter-näppäintä, toisto alkaa valitusta kohdasta. 3. Huom: a) Hakutoimintoa ei voi käyttää ohjelmointitilassa. b) Jos PBC on päällä, se kytkeytyy automaattisesti pois päältä haun alkaessa. c) Hakutoimintoa ei voi käyttää WMA-, MP3- ja JPEG-levyjä toistettaessa. Ääniraidan tai kielen vaihtaminen 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Tuo ruudulle nykyisen ääniraidan tiedot LANGUAGE-näppäimellä.

21 a) Vaihda ääniraitaa painamalla näppäintä uudelleen. b) Valitse seuraava mahdollinen ääniraita painamalla näppäintä uudelleen. 3. SVCD- ja VCD-levyt: mahdollisia ääniraitoja on viisi: Stereo (L/R), L/L, R/R, L/L Auto A/D Detect (Automaattitunnistus) ja and R/R Auto A/D Detect (Automaattitunnistus). Ääniraita vaihtuu jokaisella peräkkäisellä näppäimen painalluksella. Jos painat näppäintä kuusi kertaa, ääniraita palautuu asetukselle Stereo. 4. CD-, HD-CD-, WMA-, ja MP3-levyt: mahdollisia ääniraitoja on kolme: Stereo (L/R), L/L ja R/R. 5. DVD- ja SVCD-levyjä toistettaessa voit tuoda ruutuun valitun kielen tiedot näppäimellä LANGUAGE. Painamalla näppäintä uudelleen voit vaihtaa kieltä (jos levyllä on useampia kieliä). Tekstitys 1. Yhteensopiva DVD- ja SVCD-levyjen kanssa. 2. Tuo ruudulle nykyisen tekstityksen tiedot Subtitle-näppäimellä. 3. Kun DVD- tai SVCD-levy on tallennettu tekstityksen kanssa, voit käyttää tekstitystoimintoa. Oletusasetuksen mukaisesti tekstitys on pois päältä. Tiedoissa näkyy teksti Subtitle Off. 4. Avaa tekstitys painamalla Subtitle-näppäintä uudelleen. Oletuskielen tekstitys ja sen sarjanumero näkyvät tiedoissa, ja tekstitys esitetään tällä kielellä. Tuettuja tekstityskieliä on kahdeksan: kiina, englanti, japani, ranska, espanja, portugali, saksa ja latina. Jokaisen peräkkäisen Subtitle-näppäimen painalluksen jälkeen tekstitys vaihtuu (esimerkki: Language Icon: [1 English DTS 6CH] tai [Off] ) (tekstityksen saatavuus riippuu levystä). Saat tekstityksen pois päältä painamalla Subtitle-näppäintä kunnes ruudulla näkyy Subtitle Off. Äänen mykistys 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA-, MP3- ja JPEG-levyjen kanssa. 2. Painamalla Mute-näppäintä saat äänenvoimakkuuden mykistettyä kuulumattomiin. Ruudulle ilmestyy MUTE -kuvake. Saat äänenvoimakkuuden palautettua painamalla uudestaan näppäintä Mute tai näppäimillä Vol +/-. 3. Jos ääni ei kuulu levyn toiston aikana, kokeile ensin painaa Mute-näppäintä äänen palauttamiseksi. Videokuvan suurennus 1. Yhteensopiva DVD-, SVCD-, VCD- ja JPEG-levyjen kanssa. 2. Suurennustoiminnolla saat suurennettua videokuvaa. 3. Paina Zoom-näppäintä toistuvasti toiminnon aktivoimiseksi ja valitaksesi suurennusasteen: Zoom1, Zoom 2, Zoom 3, Zoom 1/2, Zoom 1/3, Zoom 1/4, Zoom Off (Suurennus pois päältä). Levyltä valitun segmentin uudelleentoisto 1. Yhteensopiva DVD-, SVCD-, VCD-, CD-, HD-CD-, WMA- ja MP3-levyjen kanssa. 2. Paina normaalin tai nopean toiston aikana kerran näppäintä A-B. Ruudulle ilmestyy teksti REPEAT A- (Uudelleentoisto A-). Tämä osoittaa uudelleentoistettavan segmentin alkamiskohdan. 3. Paina normaalin tai nopean toiston aikana kerran näppäintä A-B. Ruudulle ilmestyy teksti REPEAT A-B (Uudelleentoisto A-B). Tämä osoittaa uudelleentoistettavan segmentin lopettamiskohdan. 4. Segmentti toistuu kohdasta A kohtaan B kunnes sammutat Uudelleentoiston. 5. Peruuta segmentin toisto painamalla uudestaan näppäintä A-B. 19

22 6. SVCD-, VCD- ja CD-levyjä toistettaessa voit toistaa uudelleen vain saman raidan sisällä olevia segmenttejä. Seuraavan raidan alkaessa toiminto kytkeytyy automaattisesti pois päältä. 7. DVD-levyä toistettaessa voit toistaa uudelleen vain saman otsikon sisällä olevia segmenttejä. MP3-levyn toisto 1. Yhteensopiva MP3-levyn kanssa. 2. Laite etsii levyn soittolistan automaattisesti, minkä jälkeen soittolista aukeaa ruudulle. 3. Laite toistaa MP3-levyn soittolistan mukaisessa järjestyksessä. 4. Voit muokata soittolistaa nuolinäppäimillä. 20

23 Järjestelmäasetukset Tästä luvusta näet laitteen asetusten määrittelyn ja asetusten tallentamisen. Järjestelmän asetukset -valikon yleiset toiminnot 1. Paina kaukosäätimestä näppäintä SETUP. Ruudulle ilmestyy päävalikko ja muut toiminnot keskeytyvät. 2. Valitse näppäimillä CH+/- haluamasi välilehden kuvake. Avaa välilehti näppäimillä. Esimerkki: Jos haluat avata Video-välilehden, valitse nuolinäppäimellä videokuvake. Video-välilehti aukeaa ruudulle näppäimillä. 3. Valitse haluttu asetus näppäimellä CH+. Vahvista valinta näppäimellä Enter tai valitse lisäasetuksia oikealla olevista vaihtoehdoista näppäimellä. 4. Poistu valikosta valitsemalla nuolinäppäimillä vaihtoehto Exit Setup. Vahvista valinta näppäimillä Enter tai Setup. 5. Asetusten määrityksen aikana seuraavilla näppäimillä valikko sulkeutuu ja muutokset tallennetaan: Subtitle, Kelaus eteenpäin, Kelaus taaksepäin, Vol +/-, PBC, Title, Return, Toisto / Tauko, Pysäytys, Seuraava, Edellinen, Slow, Zoom, Display, Program, Repeat, A-B, Language, Mute, Setup. Valikot 1. SYSTEM SETUP (JÄRJESTELMÄASETUKSET) Valittavissa olevat järjestelmäasetukset näkyvät alla. 21

24 - TV-SYSTEM: Valitse TV-järjestelmä TV:n värijärjestelmän mukaisesti. - PASSWORD: (Tunnusluku)Tunnusluvun asetus on oletuksen mukaisesti lukittu, jolloin et voi määrittää Rating (K-merkintä) -toiminnon asetuksia tai vaihtaa tunnuslukua. Jos haluat käyttää Rating-toimintoa, syötä ensin oletustunnusluku (0000) ja vahvista se näppäimellä Enter. Jos haluat vaihtaa tunnusluvun, sinun on ensin syötettävä vanha tunnusluku ja sen jälkeen uusi tunnusluku. Syötä nelinumeroinen luku (tämä on tunnuslukusi). - RATING: (K-merkintä)Toiminnolla määritellään ikärajat katselulle samalla tavoin kuin elokuvillekin. Toiminto toimii DVD-levyjen kanssa, joissa on ikärajasuositus. Toiminnon avulla voit säädellä perheesi katselemia DVD-levyjä. Voit valita kahdeksasta eri vaihtoehdosta. Alin on KID SAFE (Turvallinen lapsille) ja ylin ADULT (Aikuisille). ADULT-vaihtoehdolla kaikkia DVD-levyjä voidaan katsella ilman rajoituksia. 2. LANGUAGE SETUP (KIELIASETUKSET) Valittavissa olevat kieliasetukset näkyvät alla. - OSD LANGUAGE: Valitse haluamasi OSD-valikon kieli. - AUDIO LANG: (Ääniraidan kieli)jos toistettavan levyn kielivalikoimassa on haluamasi kieli, laite toistaa levyn automaattisesti sillä kielellä. - SUBTITLE LANG: (Tekstityskieli)Jos toistettavan levyn kielivalikoimassa on haluamasi kieli, laite näyttää tekstityksen automaattisesti sillä kielellä. - MENU LANG: (Valikon kieli)jos toistettavan levyn kielivalikoimassa on haluamasi kieli, laite näyttää valikon automaattisesti sillä kielellä. 22

25 3. AUDIO SETUP (Ääniasetukset) Valittavissa olevat ääniasetukset näkyvät alla - Valitse kohta AUDIO OUT (Äänilähtö) ja valitse nuolinäppäimillä haluamasi äänilähtö. Vahvista valinta näppäimellä Enter. Voit valita kolmesta eri vaihtoehdosta: SPDIF / OFF (digitaalinen äänilähtö pois päältä), SPDIF / RAW ja SPDIF / PCM. - Valitse kohta TONE (Äänensävy): Säädä äänensävyä vierittämällä palkkia nuolinäppäimillä ylös ja alas. 4.DIGITAL SETUP (Digitaaliset asetukset) Valittavissa olevat digitaaliset asetukset näkyvät alla. - DYNAMIC RANGE (Dynaaminen alue): Säädä dynaaminen alue vierittämällä palkkia nuolinäppäimillä ylös ja alas. - DUAL MONO (Kaksoismono): Valitse äänilähdön kanava. Vaihtoehtoja on neljä: STEREO, MONO L (Vasen), MONO R (Oikea), MIX MONO (Sekoitus). 23

26 9. Vianmääritys Jos laitteen käytössä on ongelmia, yritä ensin ratkaista ne alla olevien neuvojen avulla. Ota vasta sitten yhteyttä jälleenmyyjään. Ongelma (TV) Mahdollinen vika Vian korjaus Laite on pimeä. Led-valo ei pala. Virta ei ole kytketty. Varmista, että laite on kytketty verkkovirtaan ja että se on päällä. Laite on pimeä. Led-valo punainen. Laite on jumittunut valmiustilaan. Paina kaukosäätimen tai laitteen virtapainiketta. Ei kuvaa. Led-valo vihreä. Ei kuvaa. Ruutu on sininen. Kuvanlaatu huono. Kohinaa tai varjokuvia. Ei ääntä. Taustavalo on palanut. TV on PC-tilassa. Kanavia ei ole haettu. Antenni ei ole kytketty. TV on AV- tai PC-tilassa. Antennin signaali on huono. Äänenvoimakkuus pienellä tai mykistys päällä. Laite on viallinen. Ota yhteyttä jälleenmyyjään. Valitse TV- tai AV-tila. Hae paikalliset TV-kanavat. Yhdistä laitteeseen hyvän signaalin välittävä antenni. Valitse TV-tila. Jos käytät sisäantennia, vaihda se ulkoantenniin. Nosta äänenvoimakkuutta ja katso, ettei ruudussa lue "Mute". Teksti-TV:stä puuttuu sanoja tai se pätkii. Antennin signaali on huono. Tarkista antennin kytkentä. Vaihda ulkoantenni. Kuva epävakaa PC-tilassa. Ongelma (DVD) Laitetta ei ole liitetty tietokoneeseen oikein. Valitse PC-tilassa valikosta Clock ja kohta Auto Config (Automaattinen konfigurointi). Avaa PC viansietotilassa ja säädä näytön asetukset. Vaihda näytön virkistystaajuutta. Laite ei toista levyjä. Levy on väärin asemassa. Levy on likainen tai vahingoittunut. Syötä levy oikein. Levyn etiketin on oltava POISPÄIN sinusta. Puhdista levy ja varmista, ettei se ole vahingoittunut. Kokeile toista levyä. Soitin pysähtyy tai pätkii. Laserin lukupää on likainen. Puhdista lukupää puhdistuslevyllä. Levy ei tule soittimesta ulos. Ongelma (Kaukosäädin) Soitin on kaatunut. Sammuta laite kokonaan, odota 30 sekuntia ja käynnistä laite uudelleen. Kaukosäädin ei toimi. Kaukosäädin toimii vain ajoittain. Vaihda paristot. Paristot ovat tyhjenemässä tai ne ovat Jos kaukosäädintä käytetään paljon, vaihda paristot tyhjät. puolen vuoden välein. Jokin estää laitteen ja kaukosäätimen Siirrä esineet pois infrapunasignaalin tieltä. välisen signaalin. Paristot ovat tyhjenemässä. Vaihda paristot. Pimennä huonetta infrapunasignaalin vastaanoton Huoneen valaistus on liian kirkas. helpottamiseksi. 24

27 10. Tekniset tiedot Ruudun koko Suhde Terävyys Kuvakulma Kirkkaus (cd/m 2 ) Kontrasti Väri Sisääntulo Virtalähde Virrankulutus RF, S-VIDEO, VIDEO, VGA, SCART, ÄÄNI Vaihtovirta V 50/60 Hz Tasavirta 12V 5A 60W Kaukosäädin Toimintasäde Toimintakulma Paristot Mitat Paino 8m (26 feet) 30 (vaakasuunnassa) 2 x 1,5V, AA 48 x 168 x 24mm 70g (ilman paristoja) Huom: Yllä ilmoitetut tiedot voivat muuttua ilman ennakkoilmoitusta tuotekehittelyn vuoksi. 25

28 Ohjeita ympäristön suojelemiseksi Älä hävitä tätä tuotetta tavallisen talouslätteen mukana sen tultua elinkaarensa loppuun, vaan viese shako-ja elektroniikkalaitteiden kierrätyspisteeseen. Tuotteessa, käyttöohjeissa tai pakkauksessa olevat merkinnät antavat tietoa asianmukaisista hävittämismenetelmistä. Aineet ovatkierrätyskelpoisia merkintöjen mukaisesti. Vanhojen tavaroiden tai niiden aineiden kierrätyksellä tai muunlaisella uusiokäytöllä vaikutat tärkeällä tavalla ympäristömme suojeluun. Kysy paikkakuntasi hallinnosta asianmukaisen kierrätyspisteen sijainnista. ALL RIGHTS RESERVED COPY RIGHT DENVER ELECTRONICS A/S 26
