1 Takat / Varaavat Takat / Kamiinat / Takkasydämet valikoima

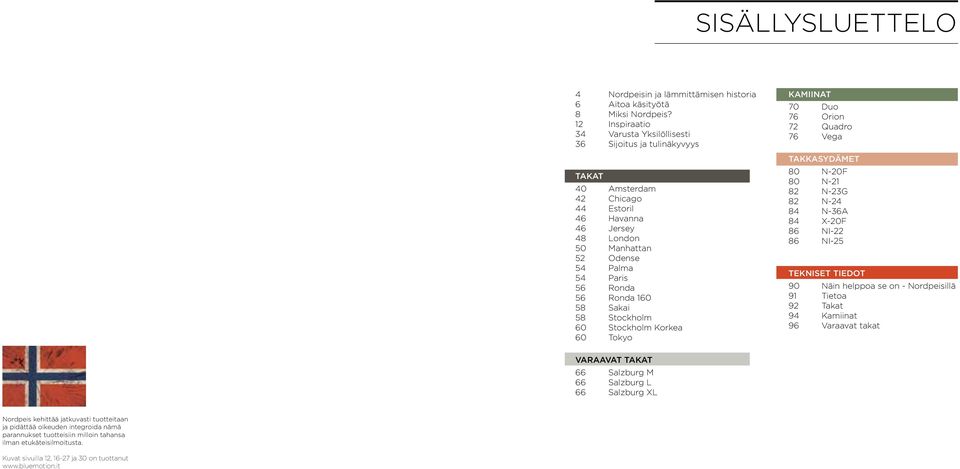

2 sisällysluettelo 4 Nordpeisin ja lämmittämisen historia 6 Aitoa käsityötä 8 Miksi Nordpeis? 12 Inspiraatio 34 Varusta Yksilöllisesti 36 Sijoitus ja tulinäkyvyys TAKAT 40 Amsterdam 42 Chicago 44 Estoril 46 Havanna 46 Jersey 48 London 50 Manhattan 52 Odense 54 Palma 54 Paris 56 Ronda 56 Ronda Sakai 58 Stockholm 60 Stockholm Korkea 60 Tokyo KAMIinat 70 Duo 76 Orion 72 Quadro 76 Vega TAKKASYDÄMET 80 N-20F 80 N N-23G 82 N N-36A 84 X-20F 86 NI NI-25 Tekniset tiedot 90 Näin helppoa se on - Nordpeisillä 91 Tietoa 92 Takat 94 Kamiinat 96 Varaavat takat varaavat takat 66 Salzburg M 66 Salzburg L 66 Salzburg XL Nordpeis kehittää jatkuvasti tuotteitaan ja pidättää oikeuden integroida nämä parannukset tuotteisiin milloin tahansa ilman etukäteisilmoitusta. Kuvat sivuilla 12, ja 30 on tuottanut

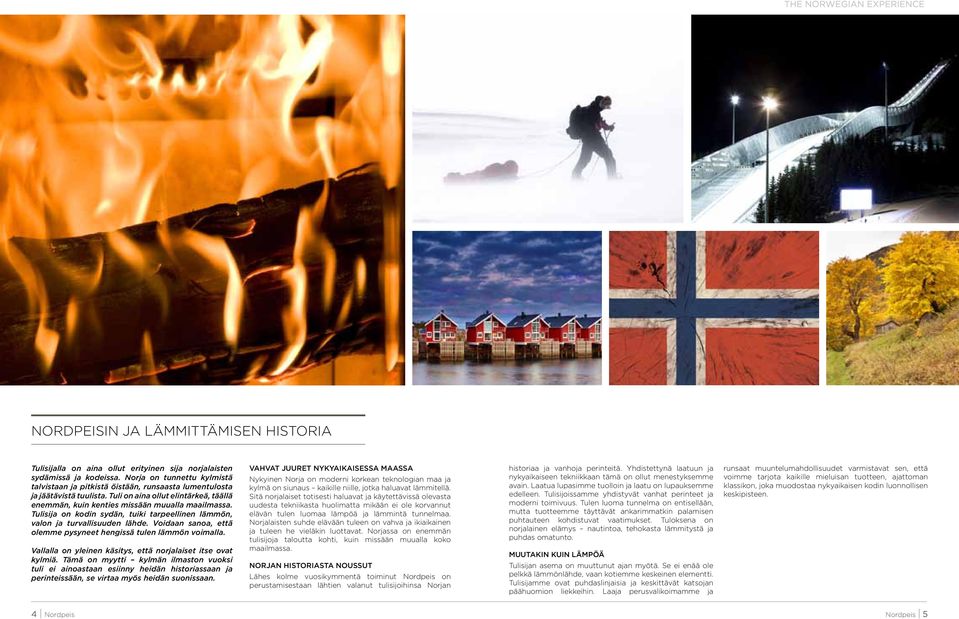

3 Nordpeisin ja lämmittämisen historia Tulisijalla on aina ollut erityinen sija norjalaisten sydämissä ja kodeissa. Norja on tunnettu kylmistä talvistaan ja pitkistä öistään, runsaasta lumentulosta ja jäätävistä tuulista. Tuli on aina ollut elintärkeä, täällä enemmän, kuin kenties missään muualla maailmassa. Tulisija on kodin sydän, tuiki tarpeellinen lämmön, valon ja turvallisuuden lähde. Voidaan sanoa, että olemme pysyneet hengissä tulen lämmön voimalla. Vallalla on yleinen käsitys, että norjalaiset itse ovat kylmiä. Tämä on myytti kylmän ilmaston vuoksi tuli ei ainoastaan esiinny heidän historiassaan ja perinteissään, se virtaa myös heidän suonissaan. Vahvat juuret nykyaikaisessa maassa Nykyinen Norja on moderni korkean teknologian maa ja kylmä on siunaus kaikille niille, jotka haluavat lämmitellä. Sitä norjalaiset totisesti haluavat ja käytettävissä olevasta uudesta tekniikasta huolimatta mikään ei ole korvannut elävän tulen luomaa lämpöä ja lämmintä tunnelmaa. Norjalaisten suhde elävään tuleen on vahva ja ikiaikainen ja tuleen he vieläkin luottavat. Norjassa on enemmän tulisijoja taloutta kohti, kuin missään muualla koko maailmassa. Norjan historiasta noussut Lähes kolme vuosikymmentä toiminut Nordpeis on perustamisestaan lähtien valanut tulisijoihinsa Norjan historiaa ja vanhoja perinteitä. Yhdistettynä laatuun ja nykyaikaiseen tekniikkaan tämä on ollut menestyksemme avain. Laatua lupasimme tuolloin ja laatu on lupauksemme edelleen. Tulisijoissamme yhdistyvät vanhat perinteet ja moderni toimivuus. Tulen luoma tunnelma on entisellään, mutta tuotteemme täyttävät ankarimmatkin palamisen puhtauteen kohdistuvat vaatimukset. Tuloksena on norjalainen elämys nautintoa, tehokasta lämmitystä ja puhdas omatunto. Muutakin kuin lämpöä Tulisijan asema on muuttunut ajan myötä. Se ei enää ole pelkkä lämmönlähde, vaan kotiemme keskeinen elementti. Tulisijamme ovat puhdaslinjaisia ja keskittävät katsojan päähuomion liekkeihin. Laaja perusvalikoimamme ja runsaat muuntelumahdollisuudet varmistavat sen, että voimme tarjota kaikille mieluisan tuotteen, ajattoman klassikon, joka muodostaa nykyaikaisen kodin luonnollisen keskipisteen. 4 Nordpeis Nordpeis 5

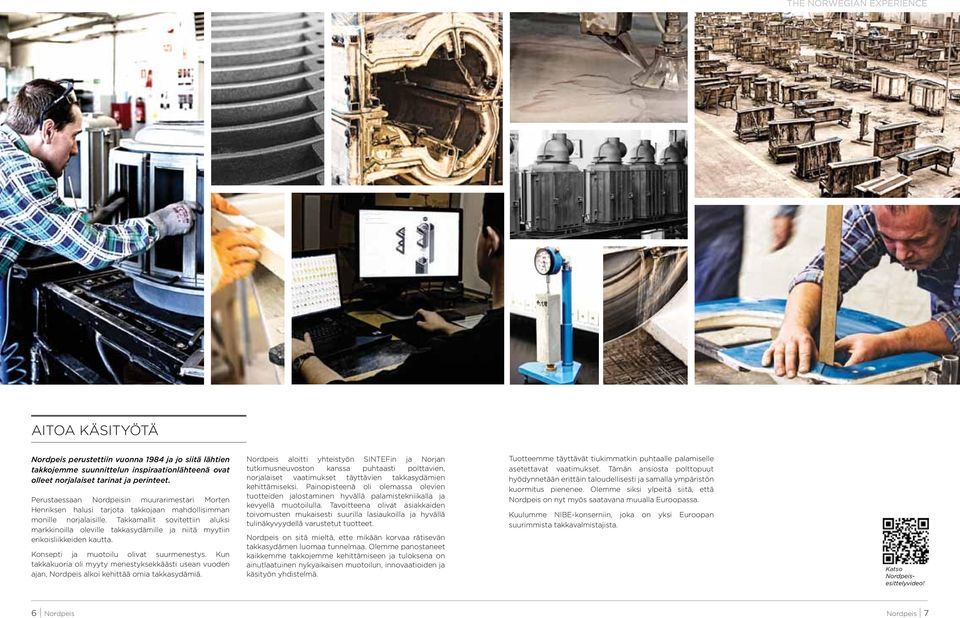

4 AITOA KÄSITYÖTÄ Nordpeis perustettiin vuonna 1984 ja jo siitä lähtien takkojemme suunnittelun inspiraationlähteenä ovat olleet norjalaiset tarinat ja perinteet. Perustaessaan Nordpeisin muurarimestari Morten Henriksen halusi tarjota takkojaan mahdollisimman monille norjalaisille. Takkamallit sovitettiin aluksi markkinoilla oleville takkasydämille ja niitä myytiin erikoisliikkeiden kautta. Konsepti ja muotoilu olivat suurmenestys. Kun takkakuoria oli myyty menestyksekkäästi usean vuoden ajan, Nordpeis alkoi kehittää omia takkasydämiä. Nordpeis aloitti yhteistyön SINTEFin ja Norjan tutkimusneuvoston kanssa puhtaasti polttavien, norjalaiset vaatimukset täyttävien takkasydämien kehittämiseksi. Painopisteenä oli olemassa olevien tuotteiden jalostaminen hyvällä palamistekniikalla ja kevyellä muotoilulla. Tavoitteena olivat asiakkaiden toivomusten mukaisesti suurilla lasiaukoilla ja hyvällä tulinäkyvyydellä varustetut tuotteet. Nordpeis on sitä mieltä, ette mikään korvaa rätisevän takkasydämen luomaa tunnelmaa. Olemme panostaneet kaikkemme takkojemme kehittämiseen ja tuloksena on ainutlaatuinen nykyaikaisen muotoilun, innovaatioiden ja käsityön yhdistelmä. Tuotteemme täyttävät tiukimmatkin puhtaalle palamiselle asetettavat vaatimukset. Tämän ansiosta polttopuut hyödynnetään erittäin taloudellisesti ja samalla ympäristön kuormitus pienenee. Olemme siksi ylpeitä siitä, että Nordpeis on nyt myös saatavana muualla Euroopassa. Kuulumme NIBE-konserniin, joka on yksi Euroopan suurimmista takkavalmistajista. Katso Nordpeisesittelyvideo! 6 Nordpeis Nordpeis 7

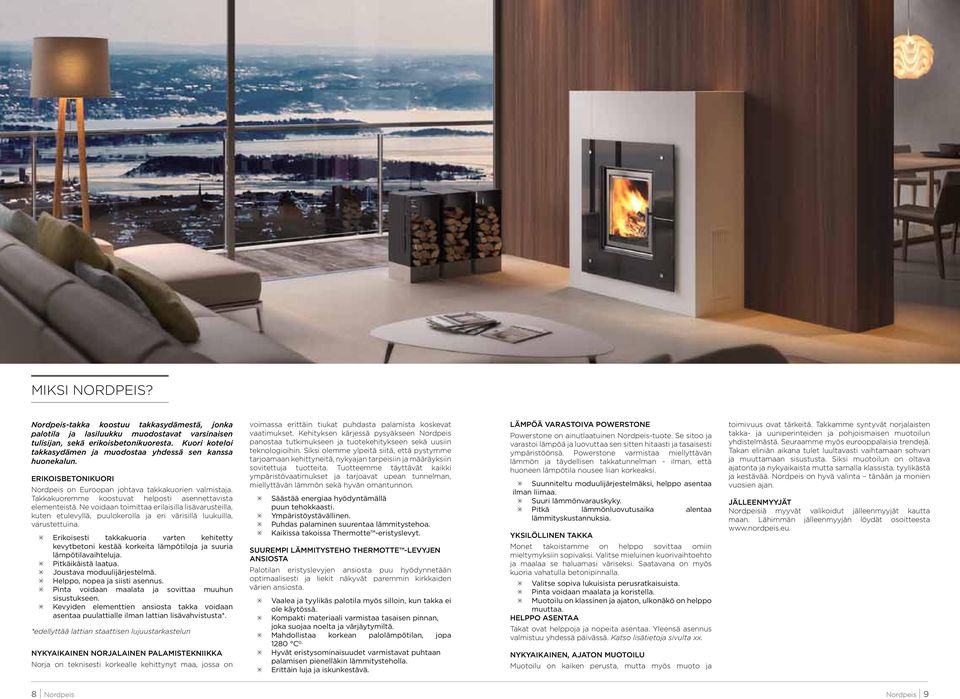

5 MIKSI nordpeis? Nordpeis-takka koostuu takkasydämestä, jonka palotila ja lasiluukku muodostavat varsinaisen tulisijan, sekä erikoisbetonikuoresta. Kuori koteloi takkasydämen ja muodostaa yhdessä sen kanssa huonekalun. ERIKOISBETONIKUORI Nordpeis on Euroopan johtava takkakuorien valmistaja. Takkakuoremme koostuvat helposti asennettavista elementeistä. Ne voidaan toimittaa erilaisilla lisävarusteilla, kuten etulevyllä, puulokerolla ja eri värisillä luukuilla, varustettuina. Erikoisesti takkakuoria varten kehitetty kevytbetoni kestää korkeita lämpötiloja ja suuria lämpötilavaihteluja. Pitkäikäistä laatua. Joustava moduulijärjestelmä. Helppo, nopea ja siisti asennus. Pinta voidaan maalata ja sovittaa muuhun sisustukseen. Kevyiden elementtien ansiosta takka voidaan asentaa puulattialle ilman lattian lisävahvistusta*. *edellyttää lattian staattisen lujuustarkastelun NYKYAIKAINEN NORJALAINEN PALAMISTEKNIIKKA Norja on teknisesti korkealle kehittynyt maa, jossa on voimassa erittäin tiukat puhdasta palamista koskevat vaatimukset. Kehityksen kärjessä pysyäkseen Nordpeis panostaa tutkimukseen ja tuotekehitykseen sekä uusiin teknologioihin. Siksi olemme ylpeitä siitä, että pystymme tarjoamaan kehittyneitä, nykyajan tarpeisiin ja määräyksiin sovitettuja tuotteita. Tuotteemme täyttävät kaikki ympäristövaatimukset ja tarjoavat upean tunnelman, miellyttävän lämmön sekä hyvän omantunnon. Säästää energiaa hyödyntämällä puun tehokkaasti. Ympäristöystävällinen. Puhdas palaminen suurentaa lämmitystehoa. Kaikissa takoissa Thermotte -eristyslevyt. SUUREMPI LÄMMITYSTEHO THERMOTTE -LEVYJEN ANSIOSTA Palotilan eristyslevyjen ansiosta puu hyödynnetään optimaalisesti ja liekit näkyvät paremmin kirkkaiden värien ansiosta. Vaalea ja tyylikäs palotila myös silloin, kun takka ei ole käytössä. Kompakti materiaali varmistaa tasaisen pinnan, joka suojaa noelta ja värjäytymiltä. Mahdollistaa korkean palolämpötilan, jopa 1280 C 0. Hyvät eristysominaisuudet varmistavat puhtaan palamisen pienelläkin lämmitysteholla. Erittäin luja ja iskunkestävä. LÄMPÖÄ VARASTOIVA POWERSTONE Powerstone on ainutlaatuinen Nordpeis-tuote. Se sitoo ja varastoi lämpöä ja luovuttaa sen sitten hitaasti ja tasaisesti ympäristöönsä. Powerstone varmistaa miellyttävän lämmön ja täydellisen takkatunnelman - ilman, että huoneen lämpötila nousee liian korkeaksi. Suunniteltu moduulijärjestelmäksi, helppo asentaa ilman liimaa. Suuri lämmönvarauskyky. Pitkä lämmönluovutusaika alentaa lämmityskustannuksia. YKSILÖLLINEN TAKKA Monet takoistamme on helppo sovittaa omiin mieltymyksiin sopivaksi. Valitse mieluinen kuorivaihtoehto ja maalaa se haluamasi väriseksi. Saatavana on myös kuoria vahatulla betonipinnalla. Valitse sopiva lukuisista perusratkaisuista. Pinta voidaan maalata ja koristella. Muotoilu on klassinen ja ajaton, ulkonäkö on helppo muuttaa. HELPPO ASENTAA Takat ovat helppoja ja nopeita asentaa. Yleensä asennus valmistuu yhdessä päivässä. Katso lisätietoja sivulta xx. NYKYAIKAINEN, AJATON MUOTOILU Muotoilu on kaiken perusta, mutta myös muoto ja toimivuus ovat tärkeitä. Takkamme syntyvät norjalaisten takka- ja uuniperinteiden ja pohjoismaisen muotoilun yhdistelmästä. Seuraamme myös eurooppalaisia trendejä. Takan eliniän aikana tulet luultavasti vaihtamaan sohvan ja muuttamaan sisustusta. Siksi muotoilun on oltava ajatonta ja nykyaikaista mutta samalla klassista, tyylikästä ja kestävää. Nordpeis on hyvä valinta tänään ja monien vuosien ajan. JÄLLEENMYYJÄT Nordpeisiä myyvät valikoidut jälleenmyyjät kautta maan. Lähimmän jälleenmyyjän löydät osoitteesta 8 Nordpeis Nordpeis 9

6 inspiraatio 10 Nordpeis Nordpeis 11

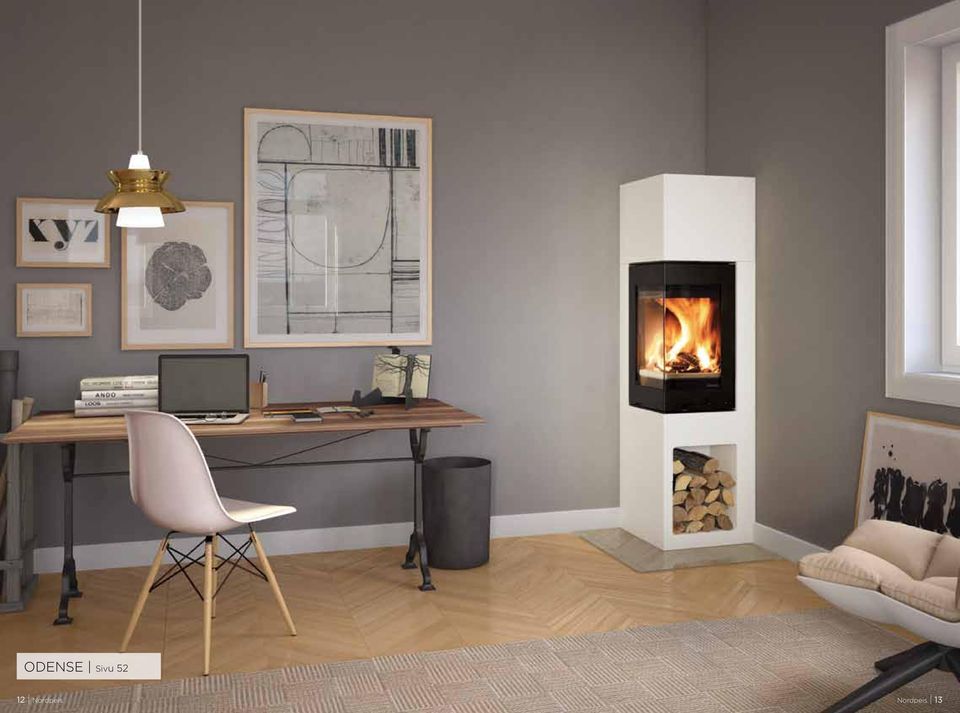

7 ODENSE Sivu Nordpeis 12 Nordpeis Nordpeis 13 Nordpeis 13

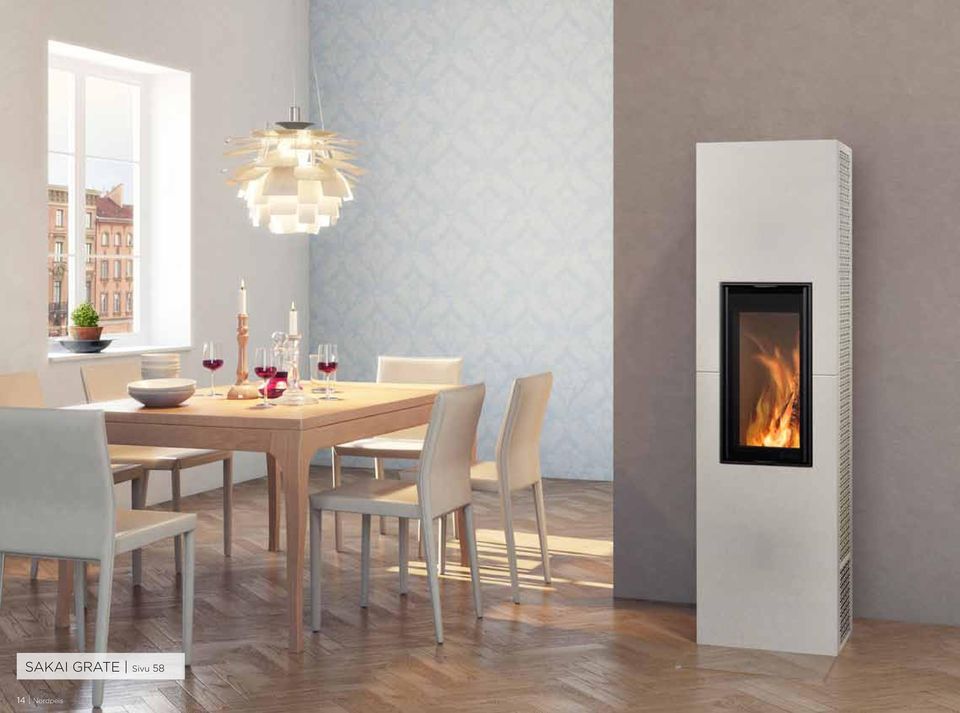

8 SAKAI GRATE Sivu Nordpeis 14 Nordpeis Nordpeis 15 Nordpeis 15

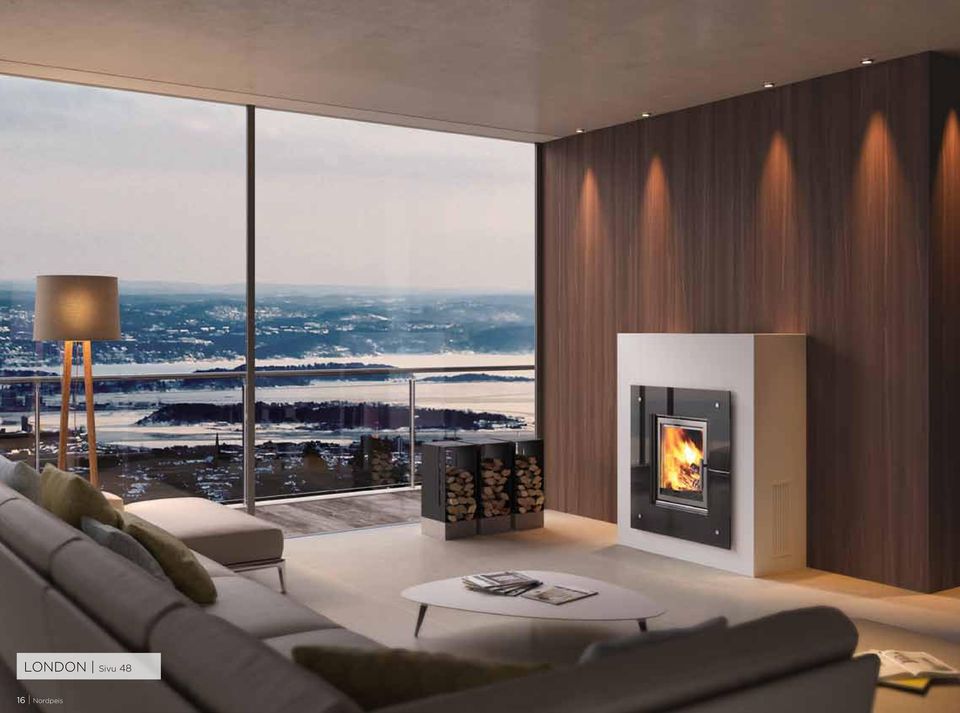

9 LONDON Sivu Nordpeis 16 Nordpeis Nordpeis 17 Nordpeis 17

10 Sivu 70 DUO 2 18 Nordpeis 18 Nordpeis Nordpeis 19 Nordpeis 19

11 TOKYO Sivu Nordpeis 20 Nordpeis Nordpeis 21 Nordpeis 21

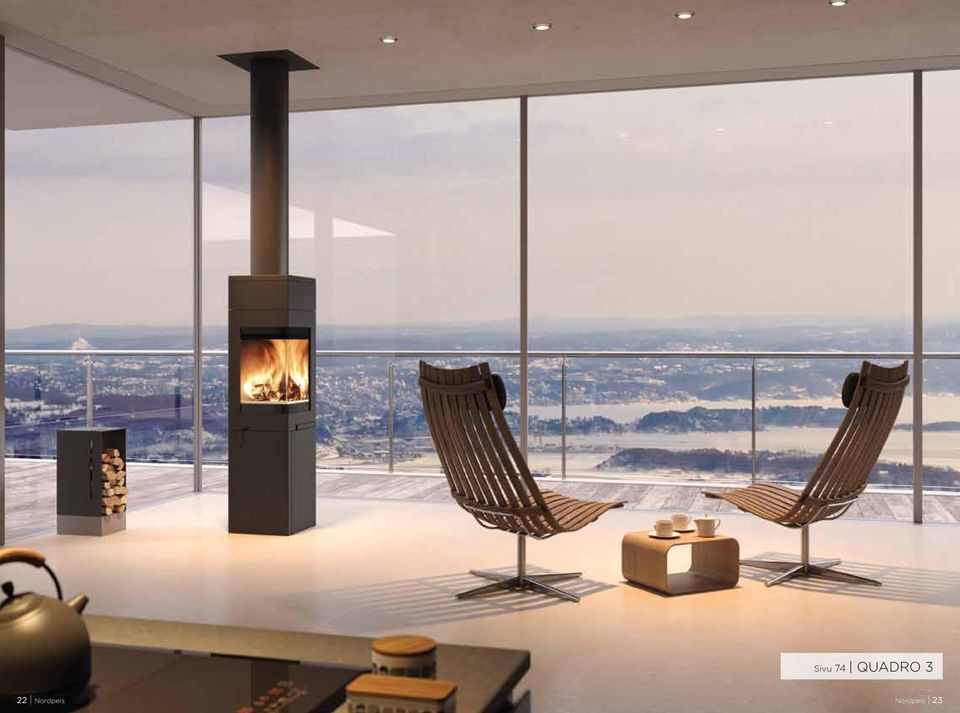

12 Sivu 74 QUADRO 3 22 Nordpeis 22 Nordpeis Nordpeis 23 Nordpeis 23

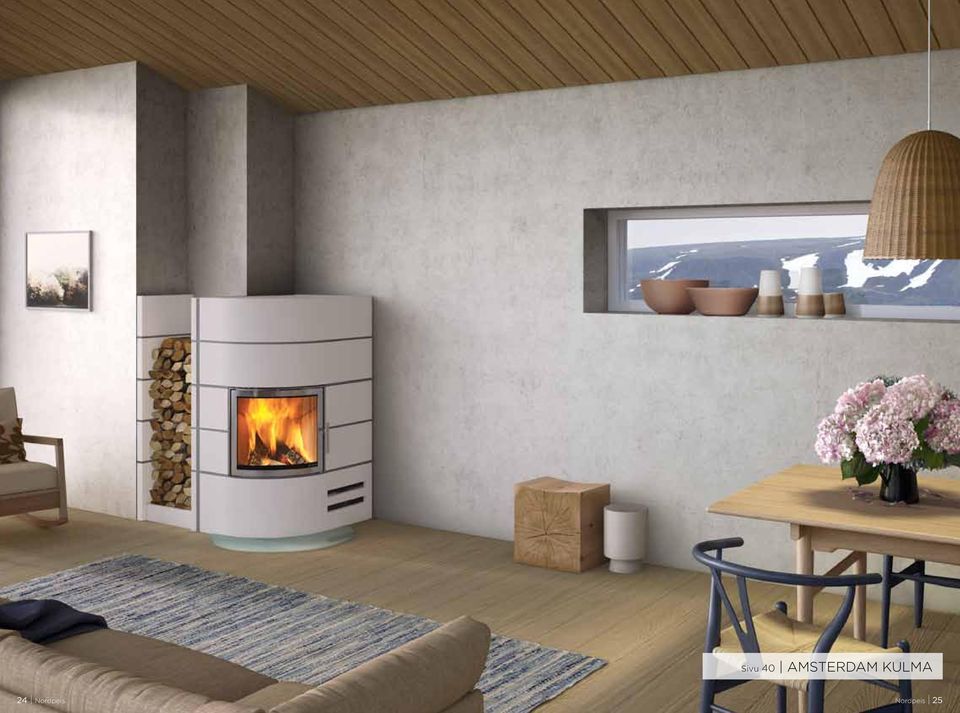

13 Sivu 40 AMSTERDAM KULMA 24 Nordpeis 24 Nordpeis Nordpeis 25 Nordpeis 25

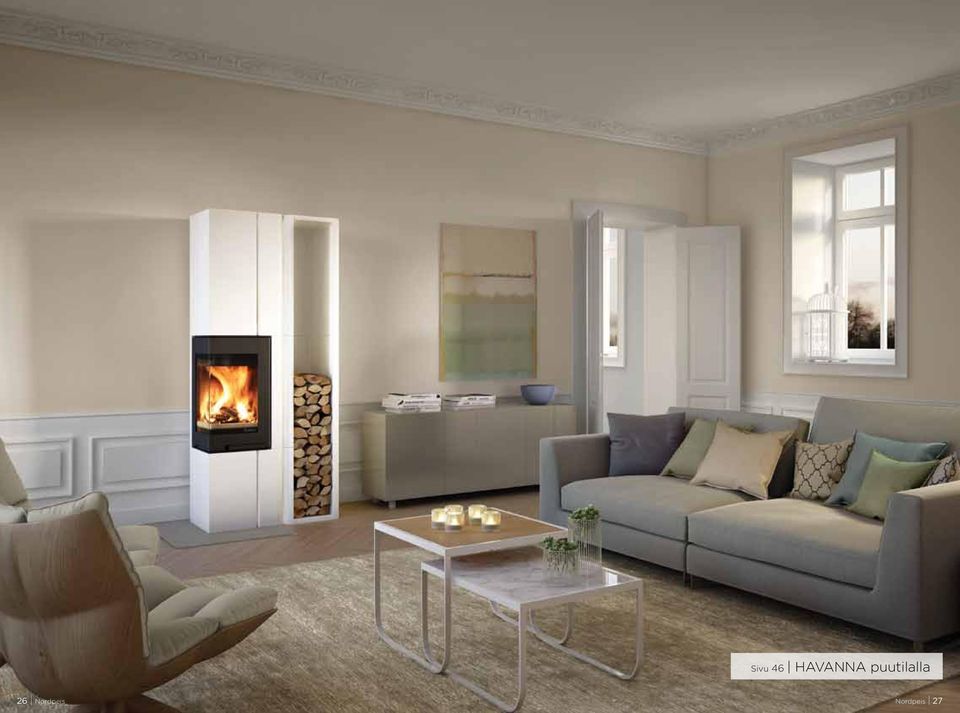

14 Sivu 46 HAVANNA puutilalla 26 Nordpeis 26 Nordpeis Nordpeis 27 Nordpeis 27

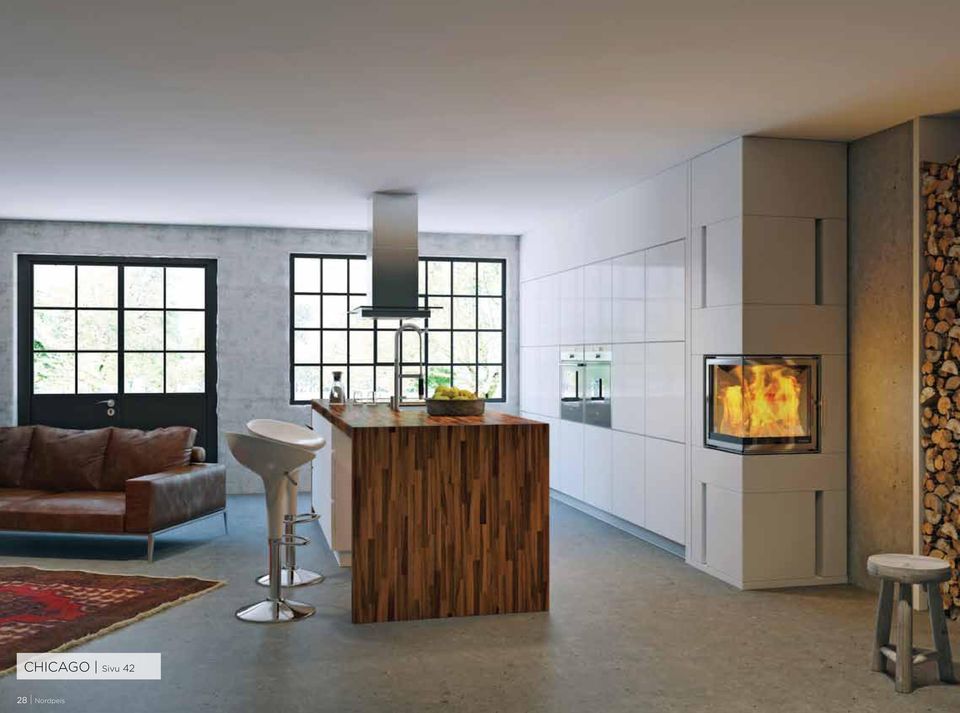

15 CHICAGO Sivu Nordpeis 28 Nordpeis Nordpeis 29 Nordpeis 29

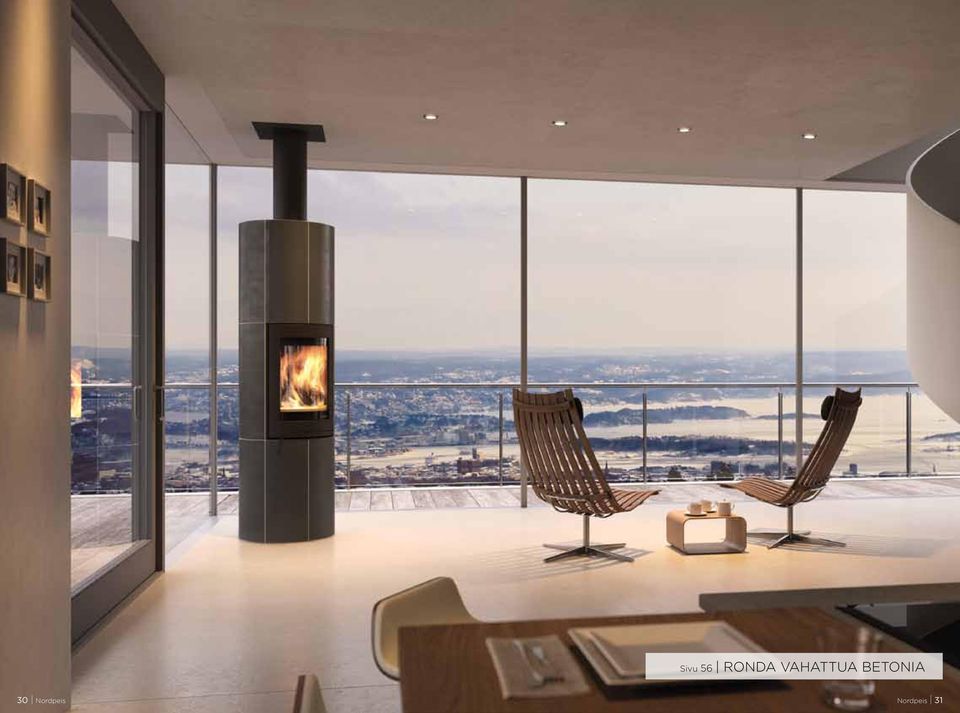

16 Sivu 56 RONDA Vahattua betonia 30 Nordpeis 30 Nordpeis Nordpeis 31 Nordpeis 31

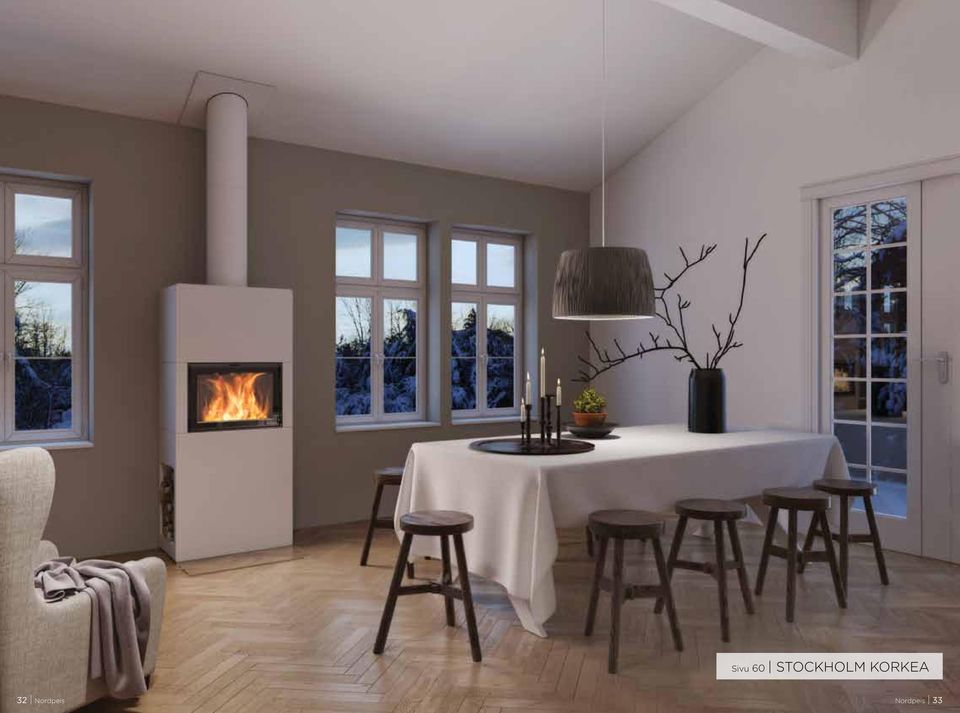

17 Sivu 60 STOCKHOLM KORKEA 32 Nordpeis 32 Nordpeis Nordpeis 33 Nordpeis 33

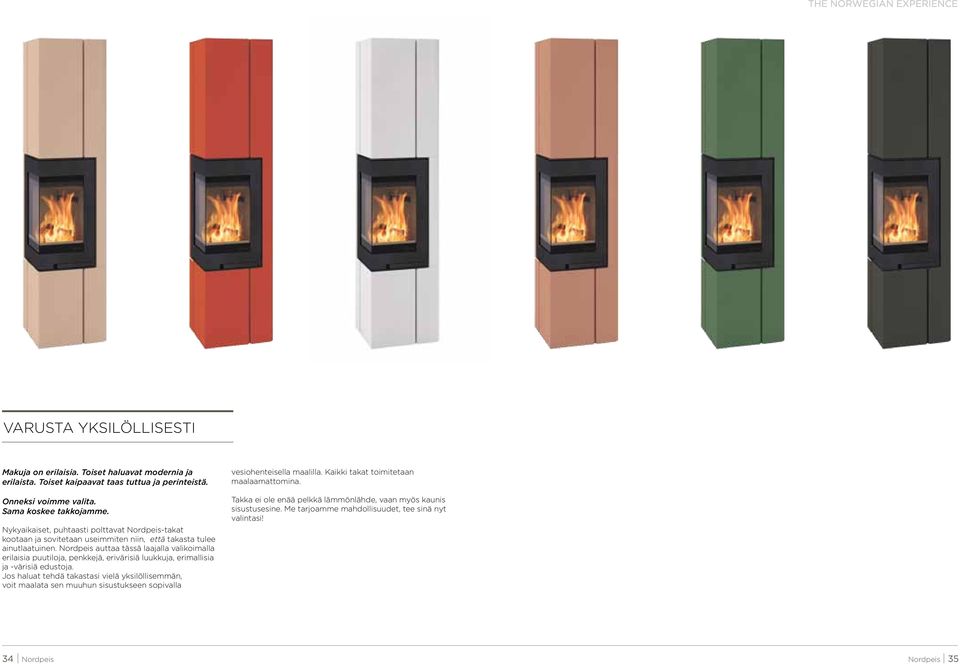

18 VARUSTA YKSILÖLLISESTI Makuja on erilaisia. Toiset haluavat modernia ja erilaista. Toiset kaipaavat taas tuttua ja perinteistä. Onneksi voimme valita. Sama koskee takkojamme. Nykyaikaiset, puhtaasti polttavat Nordpeis-takat kootaan ja sovitetaan useimmiten niin, että takasta tulee ainutlaatuinen. Nordpeis auttaa tässä laajalla valikoimalla erilaisia puutiloja, penkkejä, erivärisiä luukkuja, erimallisia ja -värisiä edustoja. Jos haluat tehdä takastasi vielä yksilöllisemmän, voit maalata sen muuhun sisustukseen sopivalla vesiohenteisella maalilla. Kaikki takat toimitetaan maalaamattomina. Takka ei ole enää pelkkä lämmönlähde, vaan myös kaunis sisustusesine. Me tarjoamme mahdollisuudet, tee sinä nyt valintasi! 34 Nordpeis Nordpeis 35

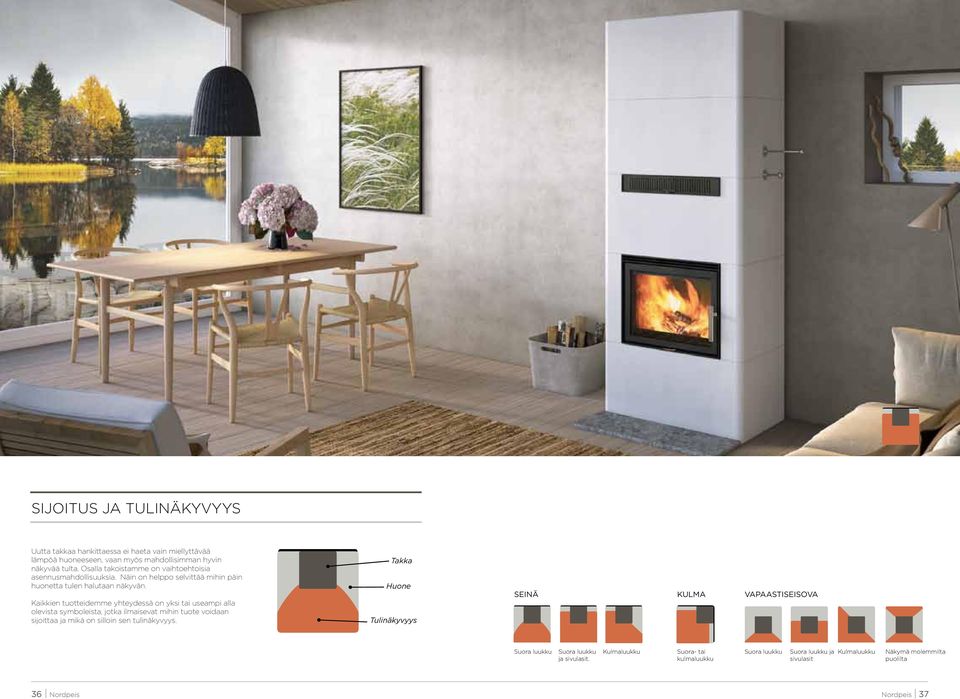

19 SIJOITUS JA TULINÄKYVYYS Uutta takkaa hankittaessa ei haeta vain miellyttävää lämpöä huoneeseen, vaan myös mahdollisimman hyvin näkyvää tulta. Osalla takoistamme on vaihtoehtoisia asennusmahdollisuuksia. Näin on helppo selvittää mihin päin huonetta tulen halutaan näkyvän. Kaikkien tuotteidemme yhteydessä on yksi tai useampi alla olevista symboleista, jotka ilmaisevat mihin tuote voidaan sijoittaa ja mikä on silloin sen tulinäkyvyys. Takka Huone Tulinäkyvyys SEINÄ KULMA VAPAASTISEISOVA Suora luukku Suora luukku ja sivulasit. Kulmaluukku Suora- tai Suora luukku Suora luukku ja kulmaluukku sivulasit Kulmaluukku Näkymä molemmilta puolilta 36 Nordpeis Nordpeis 37

20 takat

21 takat Amsterdam Kulma K 1380 / S 845 / P 645 (ilman puutilaa) mm takat Takkasydän: N-24 : Kyllä Polttopuiden max.pituus (cm): 40 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy vahattua betonia Lattialevy harmaata lasia Amsterdam Kulmassa on säädettävä puutila, joka sijoitetaan savupiipun viereen. Puutilan maksimileveys on 530 mm. Takkasydämeen on valittavissa neljä eri luukunkehyksen väriä. Lisäinspiraatioita löydät sivulta 24. Kehysvärit Musta Antrasiitti Kromi Matta kromi Ohje: vahatun version pinnassa saattaa olla värieroja ja kuoppia (esim. ilmakuplia). Tasaista väriä ja pintaa ei voida taata. Amsterdam Kulma Amsterdam Kulma vahattua betonia Amsterdam Seinä K 1380 / S 1410 / P 655 mm Takkasydän: N-24 : Kyllä Polttopuiden max.pituus (cm): 40 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy vahattua betonia Lattialevy harmaata lasia Amsterdam Seinä -takassa puutila voidaan sijoittaa oikealle tai vasemmalle puolelle. Takkasydämeen on valittavissa neljä eri luukunkehyksen väriä. Kehysvärit Musta Antrasiitti Kromi Matta kromi Ohje: vahatun version pinnassa saattaa olla värieroja ja kuoppia (esim. ilmakuplia). Tasaista väriä ja pintaa ei voida taata. Amsterdam Seinä Amsterdam Seinä vahattua betonia 40 Nordpeis Tekniset tiedot sivu 92 Nordpeis 41

22 takat Chicago II Matala K 2020 / S 620 / P 620 mm takat Takkasydän: N-36A : Kyllä Polttopuiden max.pituus (cm): 40 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy Ruvina-marmoria Integroitu tuhkalaatikko Chicago II on korkea takka suurella kulmaluukulla, joka tarjoaa hyvän tulinäkyvyyden. Chicago II:sta on saatavana korkea ja matala malli. Takka voidaan sijoittaa seinää vasten, kulmaan tai vapaasti seisovaksi. Kehysvärit Musta Antrasiitti Kromi Matta kromi Chicago II Korkea K 2380 / S 620 / P 620 mm Takkasydän: N-36A : Kyllä Polttopuiden max.pituus (cm): 40 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy Ruvina-marmoria Integroitu tuhkalaatikko Chicago II on korkea takka suurella kulmaluukulla, joka tarjoaa hyvän tulinäkyvyyden. Chicago II:sta on saatavana korkea ja matala malli. Takka voidaan sijoittaa seinää vasten, kulmaan tai vapaasti seisovaksi. Lisäinspiraatioita löydät sivulta 28. Kehysvärit Musta Antrasiitti Kromi Matta kromi 42 Nordpeis Tekniset tiedot sivu 92 Nordpeis 43

23 takat ESTORIL Kulma Matala & Korkea Estoril L: K 1530 / S 830 / P 590 mm Estoril H: K 1795 / S 845 / P 590 mm takat Takkasydän: N-21 : Kyllä Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 6 Lämmitysala (m 2 ): Lattialevy betonia Luksuspaketti: kansi ja lattialevy Estremoz- tai Ruvina-marmoria Kehysvärit Musta Antrasiitti Kromi Matta kromi Estoril Matala Kulma Estoril Korkea Kulma ESTORIL Seinä Matala & Korkea Estoril L: K 1530 / S 830 / P 590 mm Estoril H: K 1795 / S 845 / P 590 mm Takkasydän: N-21 : Kyllä Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 6 Lämmitysala (m 2 ): Lattialevy betonia Estoril Seinä MATALA Puutila, vaakamallinen Puutila, pystymallinen Luksuspaketti: kansi ja lattialevy Estremoz- tai Ruvina-marmoria Kehysvärit Musta Antrasiitti Kromi Matta kromi Puutila pystymallinen Puutila vaakamallinen Estoril Matala Seinä Estoril Korkea Seinä 44 Nordpeis Tekniset tiedot sivu 92 Nordpeis 45

24 takat HAVANNA K 2005 / S 480 / P 480 mm takat : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 6 Lämmitysala (m 2 ): Lattialevy mustaa tai harmaata lasia Puutila Integroitu tuhkalaatikko (katso sivu 76) Havanna erottuu nykyaikaisella ja selkeällä muotoilullaan ja pienillä asennusmitoillaan (48 x 48 cm). Lisäinspiraatioita löydät sivulta 26. Havanna puutilalla JERSEY K 1340 / S 1130 / P 480 mm Takkasydän: N-23G : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Takkaan on saatavana edustat ja yhteensopivat lattialevyt harjatusta teräksestä ja lasista Jersey on vapaasti seisova takka, josta tuli näkyy molempiin suuntiin kaksipuoleisen takkasydämen ansiosta. Ruostumaton teräs Musta lasi Kehysvärit Musta Antrasiitti Kromi Matta kromi 46 Nordpeis Tekniset tiedot sivu 92 Nordpeis 47

25 takat London Kulma K 1335 / S 1165 / P 825 mm takat Takkasydän: N-21 Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 6 Lämmitysala (m 2 ): Teräsedusta yhteensopivalla lattialevyllä Lasiedusta yhteensopivalla lattialevyllä Edusta antrasiitin väristä terästä Edusta Ruvina tai Mocca creme -marmoria Lattialevy Ruvina tai Mocca creme -marmoria Ylälevy Ruvina tai Mocca creme -marmoria London on tyylipuhdas takka, johon saa tilauksesta lasi- tai teräsedustan. Kehysvärit Teräs Lasi Musta Antrasiitti Kromi Matta kromi London Seinä K 1340 / S 1130 / P 440 mm Takkasydän: N-21 : Kyllä Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 6 Lämmitysala (m 2 ): Teräsedusta yhteensopivalla lattialevyllä Lasiedusta yhteensopivalla lattialevyllä Edusta antrasiitin väristä terästä Edusta Ruvina tai Mocca creme -marmoria Lattialevy Ruvina tai Mocca creme -marmoria Ylälevy Ruvina tai Mocca creme -marmori London on tyylipuhdas takka, johon saa tilauksesta lasi- tai teräsedustan. Lisäinspiraatioita löydät sivulta 16. Kehysvärit Teräs Lasi Musta Antrasiitti Kromi Matta kromi 48 Nordpeis Tekniset tiedot sivu 92 Nordpeis 49

26 takat Manhattan II Matala K 1510 / S 790 / P 790 mm takat Takkasydän: N-36A : Kyllä Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy Ruvina-marmoria Manhattan on tyylikäs takka suurella kulmaluukulla. Kehysvärit Musta Antrasiitti Kromi Matta kromi Manhattan II Korkea K 2380 / S 790 / P 790 mm Takkasydän: N-36A : Kyllä Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy Ruvina-marmoria Manhattan on tyylikäs takka suurella kulmaluukulla. Kehysvärit Musta Antrasiitti Kromi Matta kromi 50 Nordpeis Tekniset tiedot sivu 92 Nordpeis 51

27 takat Manhattan II Keittiö K 2380 / S 790 / P 790 mm takat Takkasydän: N-36A : Kyllä Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy Ruvina-marmoria Manhattan Keittiö -takassa palotila on korkeammalla kuin muissa Manhattan-malleissa. Se takaa loistavan tulinäkyvyyden. Kehysvärit Musta Antrasiitti Kromi Matta kromi Odense K 1780 / S 500 / P 500 mm Takkasydän: S-31A (N-31V) : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 6 Lämmitysala (m 2 ): Lattialevy lasia Lattialevy mustaa lasia. Integroitu tuhkalaatikko (katso sivu 76) Odense on nykyaikainen ja tyylikkään linjakas takka. Oikealla puolella on koristeellinen puutila. Korkean palotilan ja suuren kulmaluukun ansiosta tuli näkyy kaikkialle huoneeseen. Odense voidaan sijoittaa seinää vasten, kulmaan tai vapaasti seisovaksi. Lisäinspiraatioita löydät sivulta Nordpeis Tekniset tiedot sivu 92 Nordpeis 53

28 takat Palma H 1530 / L 1080 / P 465 mm takat Takkasydän: N-21 Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 6 Lämmitysala (m 2 ): Lattialevy kirkasta lasia Lattialevy mustaa lasia Palma on pieni ja suora takka, jossa on pyöristetyt kulmat ja suora luukku. Takassa on integroitu suojaseinä asennuksen helpottamiseksi. Kehysvärit Musta Antrasiitti Kromi Matta kromi Paris Kulma & Seinä Kulma K 1400 / S 800 / P 565 mm Seinä: K 1400 / S 800 / P 520 mm Takkasydän: NI-22 : Ei Polttopuiden max.pituus (cm): 35 Nimellisteho (kw): 6 Lämmitysala (m 2 ): Lattialevy liuskebetonia Tuhkalaatikko Kehys/luukkuvalikoima. Taiteovet 54 Nordpeis Tekniset tiedot sivu 92 Nordpeis 55

29 takat Ronda K 2000 / S 600 / P 600 mm takat Takkasydän: S-26R (NI-26) : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 5 Lämmitysala (m 2 ): Lattialevy harmaata lasia tai vahattua betonia PowerStone-lämpömakasiini TM (285 kg). Ronda on korkea vapaasti seisova, kauniin pyöreä takka, joka ei vaadi paljoa asennustilaa ja joka on helppo asentaa. Tuli näkyy korkealta ja tekee hyvän vaikutuksen esim. huoneen keskelle asennettuna. 2 metriä korkeasta Rondasta on saatavana kolme versiota. Kaikkiin Ronda-malleihin saa lisävarusteena PowerStone TM - lämpömakasiinin, joka varastoi tehokkaasti lämpöä ja luovuttaa sen sitten hitaasti ja tasaisesti. Lisäinspiraatioita löydät sivulta 30. Ohje: vahatun version pinnassa saattaa olla värieroja ja kuoppia (esim. ilmakuplia). Tasaista väriä ja pintaa ei voida taata. Creme Vahattua betonia Maalaamaton betoni Ronda 160 K 1600 / S 600 / P 600 mm Takkasydän: S-26R (NI-26) : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 5 Lämmitysala (m 2 ): Lattialevy harmaata lasia tai vahattua betonia PowerStone-lämpömakasiini TM (195kg). Ronda 160 on vapaasti seisova, kauniin pyöreä takka, joka ei vaadi paljoa asennustilaa ja joka on helppo asentaa. Tuli näkyy korkealta ja tekee hyvän vaikutuksen esim. huoneen keskelle asennettuna. Kaikkiin Ronda-malleihin saa lisävarusteena PowerStone TM - lämpömakasiinin, joka varastoi tehokkaasti lämpöä ja luovuttaa sen sitten hitaasti ja tasaisesti. Ohje: vahatun version pinnassa saattaa olla värieroja ja kuoppia (esim. ilmakuplia). Tasaista väriä ja pintaa ei voida taata. Creme Vahattua betonia Maalaamaton betoni 56 Nordpeis Tekniset tiedot sivu 92 Nordpeis 57

30 takat Sakai K 1640 / S 450 / P 370 mm takat Takkasydän: X-20F : Kyllä Polttopuiden max.pituus (cm): 50 Nimellisteho (kw): * Lämmitysala (m 2 ): * Lattialevy lasia Lattialevy mustaa lasia Sakai on tyylikäs, kompakti ja selkälinjainen takka. Ritilä synnyttää valon ja varjon leikin. Palotilana on ainutlaatuinen uusi Nordpeis-takkasydän. Polttoaine on hieman syvemmällä palotilassa, mikä mahdollistaa korkeammat lämpötilat ja puhtaan palamisen alhaisellakin lämmitysteholla. Nykyaikaisen kodin perusvaruste. Lisäinspiraatioita löydät sivulta 14. Sakai Grate Sakai Colorado valkoinen Sakai Colorado valkoinen Sakai Grate Sakai Stockholm K 1160 / S 665 / P 400 mm Takkasydän: N-20F : Kyllä Polttopuiden max.pituus (cm): 40 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Puutila (leveys 330 mm). Lattialevy mustaa lasia tai vahattua betonia Stockholm on tilaa säästävä takka, joka soveltuu hyvin pienempiin tiloihin ja asuntoihin. Takassa on integroitu suojaseinä. Takan toiselle puolelle voidaan sijoittaa puutila (puoli ilmoitettava tilattaessa). Stockholm vahatulla betonivyöllä Kehysvärit Musta Antrasiitti Kromi Matta kromi Ohje: vahatun version pinnassa saattaa olla värieroja ja kuoppia (esim. ilmakuplia). Tasaista väriä ja pintaa ei voida taata. Stockholm puutilalla Stockholm 58 Nordpeis Tekniset tiedot sivu 92 Nordpeis 59

31 takat Stockholm Korkea K 1540 / S 665 / P 400 mm takat Takkasydän: N-20F : Kyllä Polttopuiden max.pituus (cm): 40 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy mustaa lasia Lattialevy vahattua betonia Takassa on integroitu suojaseinä. Stockholm Korkea -mallissa tulipesä sijaitsee korkealla, mikä takaa hyvän tulinäkyvyyden. Lisäinspiraatioita löydät sivulta 32. Kehysvärit Musta Antrasiitti Kromi Matta kromi Tokyo K 1850 / S 850 / P 480 mm Takkasydän: N-23G : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 7 Lämmitysala (m 2 ): Lattialevy Ruvina-marmoria Lisäkahva Tokyo on tyylikäs ja korkea takka, jossa on lasit kahdella sivulla, mikä varmistaa optimaalisen tulinäkyvyyden. Kaksipuoleisella luukulla varustetut tulipesät sopivat hyvin myös tilanjakajiksi, koska niissä on kaksi edustaa. Lisäinspiraatioita löydät sivulta 20. Kehysvärit Musta Antrasiitti Kromi Matta kromi 60 Nordpeis Tekniset tiedot sivu 92 Nordpeis 61

32 varaavat takat

33 SPEICHERÖFEN SALZBURG VARAAVAT TAKAT Nordpeis Salzburg on täysin uudenlainen varaava takka. NÄIN SALZBURG TOIMII SPEICHERÖFEN Salzburg täyttää uudet vaativat eurooppalaiset tulisijanormit ja on CE-merkitty. Uusi hieno palotekniikka tuottaa erinomaisen hyötysuhteen, takka tuottaa enemmän lämpöä vähemmällä puumäärällä ja pienemmillä päästöillä. Loistavasti lämpöä varaavat PowerStone-elementit takaavat erinomaisen lämmönvarauskyvyn. Takassa on vakiona kaikki mitä tarvitset: tuplakierto, yläliitokset, sytytyspelti, savupelti, tuhkalaatikko, puhdaspalotekniikka, kaasutiiviis luukku. Salzburg-takan voit asentaa itse tai saat asennuspalvelun takkaliikkeistämme. Salzburg-takassa on PowerStone TM -sisärunko ja se on helppo asentaa. Palotila on verhoiltu Thermotte TM - erikoislevyillä, jotka on kehitetty kestämään suuria lämpötiloja. (Kuva Salzburg L) Verhous Nordpeis on kehittänyt oman betoninsa takkakuoria varten. Kyseessä on vahva ja kevyt kuuman kestävä kuituvahvistettu erikoisbetoni. PowerStone Tämä lämpövarastokivi on Nordpeisin kehittämä. PowerStone sitoo lämpöä nopeasti ja luovuttaa sen hitaasti ympäristöönsä. Thermotte Palotilan lämmöneristyslevyt mahdollistavat korkean palamislämpötilan, korkeamman hyötysuhteen ja puhtaamman palamisen. Savupelti Sulje savupelti tulen sammuttua, jotta lämpö ei karkaa. Kesäpelti Kun kesäpelti on kiinni, savukaasut virtaavat kanavien läpi ja lämmittävät lämpömakasiinin. Salzburg L Salzburg-takka muuntuu helposti haluttuun tyyliin sopivaksi. LÄMMITYSTEHO SALZBURG M & XL Tasaisten pintojensa ansiosta Salzburg soveltuu erinomaisesti pinnoitettavaksi kivellä tai kaakeleilla. Laattoja saa eri muotoisina, mallisina, kokoisina ja värisinä, ja niillä takka on helppo muuntaa makusi mukaiseksi. (Käytä lämmönkestävää laastia.) Voit myös maalata takan muuhun sisustukseen sopivalla vesiohenteisella maalilla. Vaihtelua saat maalaamalla takan osat eri värillä tai sävyllä. Teho (kw) LÄMMITYSJAKSO 100% LÄMMÖNLUOVUTUSJAKSO Vieressä olevasta kuvasta nähdään, miten eri Salzburg-versiot sitovat lämpöä lämmityksen aikana ja luovuttavat sen sitten hitaasti. Tee Salzburg-takastasi yksilöllinen. 50% 100% Salzburg XL 4,3 kw* 50% Salzburg M 2,4 kw* 25% 25% Tuntia Salzburg XL mustalla lasiedustalla. Kamiina Kiertoilmatakka Salzburg M Salzburg XL * Keskiarvo lämmönluovutusjakson aikana 64 Nordpeis Tekniset tiedot Sivu 94 Nordpeis 65

34 SPEICHERÖFEN Salzburg M K (+1)1805 / L 680 / S 480 mm Palamisilmasarja: Kyllä Polttopuiden pituus (cm): 30 Lämmitysteho (kw): 2,4 - (+1) 2,7 Paino (kg): (+1) 717 Musta lasiedusta Laminam-edusta Lattialevy Ruvina-marmoria Lattialevy mustaa lasia Palamisilmasarja SPEICHERÖFEN Lisäinspiraatioita löydät sivulta 48. Malli Lisäykset Lämmönvarauskyky Salzburg M % 4,90 tunnin/ 50 % 14,1 tunnin/ 25 % 21,7 tunnin jälkeen Salzburg M % 5,7 tunnin/ 50 % 13 tunnin/ 25 % 20,5 tunnin jälkeen Salzburg M +1 Salzburg M Salzburg M lasiedustalla Salzburg L (kiertoilmaritilällä) K (+1)2140 / L 800 / S 550 mm Palamisilmasarja: Kyllä Polttopuiden pituus (cm): 35 Lämmitysteho (kw): x* Paino (kg): (+1)1250 Salzburg L-malli on varaava takka, jossa on kiertoilmatoiminto. Takan varaava massa pitää lämmön pitkään ja kiertoilmatoiminto alkaa lämmittää huonetta heti, kun tuli on sytytetty. Kiertoilmatoiminto voidaan sulkea, kun lämpötila huoneessa on tarpeeksi korkea. Musta lasiedusta Laminam-edusta Lattialevy Ruvina-marmoria Lattialevy mustaa lasia Korotusosa (max 1kpl) korkeampaa versiota varten Palamisilmasarja Malli Salzburg L Salzburg L +1 Lisäykset Lämmönvarauskyky 100 % x* tunnin/ 50 % xx tunnin/ 25 % x* tunnin jälkeen 100 % x* tunnin/ 50 % xx tunnin/ 25 % x* tunnin jälkeen *Lisätietoa löydät osoitteesta Salzburg L +1 Salzburg L Salzburg XL K (+1) (+2)2450 / L 1150 / S 600 mm Palamisilmasarja: Kyllä Polttopuiden pituus (cm): 50 Lämmitysteho (kw): 3,9 - (+1)4,1 - (+2)4,3 Paino (kg): (+1) (+2)2014 Lisäinspiraatioita löydät sivulta 26. Musta lasiedusta. Laminam-edusta Lattialevy Ruvina-marmoria Lattialevy mustaa lasia Korotusosa (max 2kpl) korkeampaa versiota varten Palamisilmasarja Malli Lisäykset Lämmönvarauskyky Salzburg XL % 6,7 tunnin/ 50 % 10,6 tunnin/ 25 % 22,6 tunnin jälkeen Salzburg XL % 6,9 tunnin/ 50 % 10,4 tunnin/ 25 % 21,7 tunnin jälkeen Salzburg XL % 7 tunnin/ 50 % 10,1 tunnin/ 25 % 20,8 tunnin jälkeen Salzburg XL +2 Salzburg XL +1 Salzburg XL lasiedustalla 66 Nordpeis Tekniset tiedot Sivu 94 Nordpeis 67

35 KAMIINAT

36 kamiinat Duo sarja kamiinat Duo 1 Duo 2 Duo 4 Duo 5 Alumiini Duo 5 Musta Duo 1 K 1260 / S 490 (fot) / P 385 (fot) mm : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 5 Lämmitysala (m 2 ): Integroitu tuhkalaatikko (katso sivu 76) Duo-sarja on hyvin hoikka ja vaatii vain vähän tilaa. Se tuottaa paljon konvektiolämpöä ja polttaa puun puhtaasti. Duo 2 K 1260 / S 470 / P 365 mm : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 5 Lämmitysala (m 2 ): Integroitu tuhkalaatikko (katso sivu 76) Duo 2 -kamiinassa on sivulla käytännöllinen puutila. Lisäinspiraatioita löydät sivulta Nordpeis Tekniset tiedot sivu 94 Nordpeis 71

37 kamiinat Duo 4 K 1260 / S 470 / P 365 mm kamiinat : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 5 Lämmitysala (m 2 ): Integroitu tuhkalaatikko (katso sivu 76) Duo 4 suurilla sivulaseilla on tyylikäs korkea kamiina. Duo 5 alumiini tai musta K 1260 / S 470 / P 365 mm : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 5 Lämmitysala (m 2 ): Integroitu tuhkalaatikko (katso sivu 76) Duo 5 on saatavana kokomustana tai alumiinisivuilla. Alumiinisivut vaalentavat ja pehmentävät kamiinan muotoilua. Kamiinassa on edessä puutila. Duo 5 musta Duo 5 Alumiini Quadro SARJA Quadro 1 Quadro 1 ja High Top Quadro 2 Quadro 2 ja High Top Quadro 3 Quadro 3 ja High Top 72 Nordpeis Tekniset tiedot sivu 94 Nordpeis 73

38 kamiinat Quadro 1 K 1205 / S 620 / P (Kulma) 440 mm kamiinat : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 6 Lämmitysala (m 2 ): High Top ja PowerStone (K: 166 mm, 14 kg) Integroitu tuhkalaatikko (katso sivu 76) Quadro-kamiinoissa on terävät linjat ja kontrasteja. Kulmaluukun ansiosta kamiina tarjoaa erittäin hyvän näkyvyyden puhtaasti palaviin liekkeihin. Quadro 1 ja High Top Quadro 1 Quadro 2 K 1205 / S 545 / P (Kulma) 385 mm : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 6 Lämmitysala (m 2 ): High Top ja PowerStone (K: 166 mm, 14 kg) Integroitu tuhkalaatikko (katso sivu 76) Quadro-kamiinoissa on terävät linjat ja kontrasteja. Kulmaluukun ansiosta kamiina tarjoaa erittäin hyvän näkyvyyden puhtaasti palaviin liekkeihin. Quadro 2 -takassa on käytännöllinen puulokero palotilan alla. Quadro 2 ja High Top Quadro 2 Quadro 3 K 1335 / S 545 / P (Kulma) 385 mm : Kyllä Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 6 Lämmitysala (m 2 ): High Top ja PowerStone (K: 166 mm, 14 kg) Integroitu tuhkalaatikko (katso sivu 76) Quadro-kamiinoissa on terävät linjat ja kontrasteja. Kulmaluukun ansiosta kamiina tarjoaa erittäin hyvän näkyvyyden puhtaasti palaviin liekkeihin. Quadro 3 -takassa on käytännöllinen puutila palotilan alla.. Lisäinspiraatioita löydät sivulta 22. Quadro 3 Quadro 3 ja High Top 74 Nordpeis Tekniset tiedot sivu 94 Nordpeis 75

39 kamiinat Integroitu tuhkalaatikko LISÄVARUSTE MALLEIHIN: Kamiinat: Quadro ja Duo Takat: Havanna ja Odense kamiinat Tuhkan tyhjentäminen ei ole koskaan ollut näin helppoa. Tukeva tuhkalaatikko on käytön aikana osa palotilaa. Kun tuhka on jäähtynyt, voit nostaa tuhkalaatikon pois ja tyhjentää sen. Tyhjennä tuhka helposti ja nopeasti. Markkinoiden paras ratkaisu! Orion K 652 / S 325 / P 510 mm : Ei Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 6,8 Lämmitysala (m 2 ): Yksityiskohta kamiinan sivulla. Vega H 745 / B 455 / D 465 mm : Ei Polttopuiden max.pituus (cm): 30 Nimellisteho (kw): 6,8 Lämmitysala (m 2 ): Nordpeis Tekniset tiedot sivu 94 Nordpeis 77

40 TAKKASYDÄMET Takkasydän on palotila, jota joko käytetään takkasydämelle sovitetun kuoren kanssa tai johon kuori tehdään paikan päällä. Hyvän polttotekniikan ja hyvin eristetyn palotilan ansiosta takkasydämet tarjoavat kauniin tulenloimun ja miellyttävää lämpöä. Palotilan Thermotte TM -eristyslevyt pysyvät vaaleina, koska noki palaa korkeissa lämpötiloissa. TAKKASYDÄNSARJAT: N-sarja Pienet ja tehokkaat takkasydämet. Valittavana neljä luukun kehystä ja tyylikkäät luukut. X-sarja Uudet upeat takkasydämet, joissa tyylikkäät luukun kehykset. NI-sarja Perinteiset valurautatakkasydämet.

41 TAKKASYDÄMET N-20F (N-20) : Kyllä Polttopuiden max.pituus (cm): 40 Paino: 86 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä Teho (kw): 2-10 Nimellisteho (kw): 7 Hyötysuhde (%): 82 Lämmitysala (m 2 ): CO-partikkel i t 13%:ssa O2: 0,08 Savukaasujen ka. lämpötila 0 C: TAKKASYDÄMET Exlusive Kehysvärit Musta Antrasiitti Exlusive Matta kromi Kromi Musta. N-21 : Kyllä Polttopuiden max.pituus (cm): 35 Paino: 105 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, takaa, sivulta Teho (kw): 2-10 Nimellisteho (kw): 6 Hyötysuhde (%): 79 Lämmitysala (m 2 ): CO-partikkel i t 13%:ssa O2: 0,09 Savukaasujen ka. lämpötila 0 C: Kehysvärit Musta Antrasiitti Matta kromi Kromi Musta 80 Nordpeis Nordpeis 81

42 TAKKASYDÄMET N-23G : Kyllä Polttopuiden max.pituus (cm): 30 Paino: 120 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, sivulta Teho (kw): 4,5-10 Nimellisteho (kw): 7 Hyötysuhde (%): 80 Lämmitysala (m 2 ): CO-partikkel i t 13%:ssa O2: 0,09 Savukaasujen ka. lämpötila 0 C: TAKKASYDÄMET N-23G takkasydämessä on kaksi lasiluukkua, minkä ansiosta tuli näkyy hyvin takan molemmille puolille. Palotekniikaltaan tarkkaan testattu tulipesä on hyvin eristetty ja vuorattu Thermotte-levyillä. Luukun kehysvärille on neljä vaihtoehtoa. Tulipesän vaalea vuoraus ja luukun sisäpinta pysyvät puhtaina, sillä noki palaa pois palotilan korkeassa lämpötilassa. Mahdollisuus paloilman sisäänottoon Kehysvärit Musta Antrasiitti Matta kromi Kromi Musta. N-24 : Kyllä Polttopuiden max.pituus (cm): 40 Paino: 120 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, takaa, sivulta Teho (kw): 3-12 Nimellisteho (kw): 7 Hyötysuhde (%): 80 Lämmitysala (m 2 ): CO-partikkel i t 13%:ssa O2: 0,07 Savukaasujen ka. lämpötila 0 C: Kehysvärit Musta Antrasiitti Musta. Matta kromi Kromi 82 Nordpeis Nordpeis 83

43 TAKKASYDÄMET N-36A : Kyllä Polttopuiden max.pituus (cm): 35 Paino: 115 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, takaa, sivulta Teho (kw): 4,5-10 Nimellisteho (kw): 7 Hyötysuhde (%): 78 Lämmitysala (m 2 ): CO-partikkelit 13%:ssa O2: 0,09 Savukaasujen ka. lämpötila 0 C: TAKKASYDÄMET Integroitu tuhkalaatikko Kehysvärit Musta Anthrazit Chrom matt Chrom Mustaksi maalattu X-20F 35 : Kyllä Polttopuiden max.pituus (cm): 50 Paino: * Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Teho (kw): * Nimellisteho (kw): * Hyötysuhde (%): * Lämmitysala (m 2 ): * CO-partikkelit 13%:ssa O2:* Savukaasujen ka. lämpötila 0 C: * Integroitu tuhkalaatikko. X-20F on mullistava takkasydän, jonka pystypuutila luo mielenkiintoisen liekkikuvion * tietoja ei oltu vahvistettu esitteen painamisajankohtaan mennessä, katso tiedot verkosta Nordpeis Nordpeis 85

44 TAKKASYDÄMET Ni-22 : Ei Polttopuiden max.pituus (cm): 35 Paino: Panoraama 107 / Taiteovet 108 Savukanavaliitäntä Ø (mm): 150 Hormiliitos: Päältä, takaa, sivulta Integroitu tuhkalaatikko Teho (kw): 3-10 Nimellisteho (kw): 6 Hyötysuhde (%): 78,2 Lämmitysala (m 2 ): CO-partikkelit 13%:ssa O2: 0,08 Savukaasujen ka. lämpötila 0 C: TAKKASYDÄMET Tukeva ja perinteinen valurautainen tulipesä. Voit valita taiteovet (kaksiosaiset) tai yksiosaisen luukun (panoraama). Panoraamaluukun suuri kaareva lasi luo ylellisen vaikutelman. Kipinäsuoja on tarkoitettu ensisijaisesti tulipesille, joissa on taiteovet, sillä sen avulla takkaa voidaan polttaa turvallisesti luukun ollessa avoinna. Tuhkalaatikko ja kipinäsuoja lisävarusteina. Ovityypit NI-22 Panoraama 570 Taiteovet Panoraama NI-22 Taiteovet NI-25 : Ei Polttopuiden max.pituus (cm): 45 Paino: Panoraama 146 / Taiteovet 147 Savukanavaliitäntä Ø (mm): 175 Hormiliitos: Päältä, takaa, sivulta Integroitu tuhkalaatikko Teho (kw): 3-14 Nimellisteho (kw): 8 Hyötysuhde (%): 78,5 Lämmitysala (m 2 ): CO-partikkelit 13%:ssa O2: 0,08 Savukaasujen ka. lämpötila 0 C: Tukeva ja perinteinen valurautainen tulipesä. Voit valita taiteovet (kaksiosaiset) tai yksiosaisen luukun (panoraama). Panoraamaluukun suuri kaareva lasi luo ylellisen vaikutelman. Kipinäsuoja on tarkoitettu ensisijaisesti tulipesille, joissa on taiteovet, sillä sen avulla takkaa voidaan polttaa turvallisesti luukun ollessa avoinna. Tuhkalaatikko ja kipinäsuoja lisävarusteina. Ovityypit NI-25 Panoraama Taiteovet Panoraama NI-25 Taiteovet 86 Nordpeis Nordpeis 87

45 Tekniset tiedot

46 Tietoa Lämmöntarve Jokaisen tuotteen yhteydessä on ilmoitettu suositeltava lämmitysala, mutta huomaa, että lämmöntarve vaihtelee. Uudemmissa taloissa runsaasti lämmitetty takka voi lämmittää huoneet liian lämpimiksi, kun taas vanhemmissa taloissa tarvitaan suurta lämmitystehoa. Tulisijan lämmitystehoa on siksi vaikea ilmoittaa tarkasti, koska se riippuu lämmitystavasta ja polttoaineesta. Lämmitystehoa ja lämmitysalaa tulee siksi pitää ohjearvoina. Tulisijan lämmitysnopeus ja lämmönluovutusaika riippuvat myös tulisijan tyypistä. voimaisella ilmanvaihdolla varustetuissa taloissa palamisilman tuonti ei ole välttämätöntä. Asennussarja palamisilman tuontia varten Palamisilmasarja sisältää liitososat tulisijan ja tuloilmakanavan välille. Tuloilmakanava voidaan vetää ulkoseinän läpi tai liittää olemassa olevaan ilma- motte TM -levyjen pinnalla oleva noki palaa normaalissa lämmityksessä. Vaatimukset Ilmoitusvelvollisuus Uuden tulisijan asennus vaatii yleensä toimenpideluvan. Kysy lisätietoa kuntasi rakennusvalvontavirastosta. Suosittelemme, että takan asentaa pätevä takka-asentaja. Lattialevyt Tulenaralla lattialla takan eteen on asennettava tulenkestävästä materiaalista valmistettu lattialevy. Tulenaran lattian suojaami- SAVUPIIPPU nen tulisijan alla Näin helppoa se on - Nordpeisillä 1. Jos takka asennetaan syttyvän lattiamateriaalin päälle, takan eteen täytyy asentaa kuumuuden kestävä lattialevy. Sen pitää olla takan edessä vähintään 40 cm leveä. 2. Noudata tarkoin asennusohjeita ja suorita asennus vaihe vaiheelta. Tarkasta asennuksen aikana, että takka on pystysuorassa. Kiinnitä elementit liimalla. Käytä reilusti liimaa. 3. Alustan epätasaisuudet voidaan tasoittaa mukana toimitetulla liimalla. Saumaa lopuksi kaikki saumat kuuman kestävällä massalla. 4. Kuori voidaan maalata heti kun liima on kovettunut. Käytä vesiohenteista maalia. Asenna ilmasäleiköt, kun maali on kuivunut. Asenna lopuksi lattialevyt - valmis! Tässä takan kuori on maalattu valkoiseksi ja valmisteltu lasiedustan asennusta varten. Tulisija vaatii toimiakseen riittävän hyvin vetävän savupiipun. Nykyiset tulisijoille asetetut lakisääteiset vaatimukset asettavat savupiipun toiminnalle aikaisempaa korkeammat vaatimukset. Ihanteellinen savupiipun tehokas korkeus on vähintään 5 metriä, mutta on suositeltavaa, että asiantunteva henkilö tarkastaa savupiipun ennen tulisijan liittämistä. Lattia Useimmat Nordpeis-mallit voidaan asentaa normaalille lattialle. Erityisen raskaiden mallien yhteydessä asiantuntevan henkilön tulisi tarkastaa lattia ennen takan asennusta. Palamisilma/ Ilmansyöttö Palamisilman syöttö tulisi liittää suoraan tulisijaan. Uusissa tiiviissä asunnoissa tämä on tulisijan toimintaedellytys. Useimmissa Nordpeistulisijoissa on liitäntä palamisilman tuontia varten. Vanhemmissa paino- kanavaan. Tuloilmakanavan läpivienti täytyy tehdä rakentamismääräysten mukaisesti. Tulisijan käyttö Lämmitys Vanhan takan lämmitykseen tottuneiden on luultavasti opeteltava uusi lämmitystapa. Katso lämmitysohjeet Internetissä. Suuriluukkuiset tulisijat vaativat intensiivisemmän sytytyksen toimiakseen optimaalisesti. Lasi ja palotila Kaikissa tulisijoissa on ilmahuuhtelutoiminto, joka pitää luukun lasin puhtaana ja varmistaa hyvän tulinäkyvyyden. Jos peltiä säädetään pienemmälle palamisen hidastamiseksi, ilmahuuhtelu ei toimi yhtä tehokkaasti. Jotkut puulajit, esim. mänty, sisältävät paljon tervaa/pihkaa, joka lisää noen syntymistä. Lasin ja palotilan Ther- Puusta tai muusta tulenarasta materiaalista valmistetut lattiat on peitettävä tulenkestävästä materiaalista valmistetulla levyllä, esim. teräs- ja betonilevyllä. Lattiapäällysteet kuten matot, korkki, neulahuopa yms. on poistettava levyn alta. Useimmat mallit toimitetaan vakiona täysin peittävällä betonisokkelilla varustettuna eivätkä ne tarvitse erillistä aluslevyä. Takkoihin, joissa ei ole peittävää betonisokkelia, voidaan tilata sopiva teräslevy lisävarusteena. 90 Nordpeis Nordpeis 91

47 Takat H Liitäntäkorkeus Päältä V Y Liitäntäkorkeus Takaa Ajankohtaiset tiedot löydät asennusohjeesta osoitteesta Noudata aina asennusohjetta tuotteen asennuksen yhteydessä. B D Malli Tuotesivu Korkeus Mitat (mm) Leveys Syvyys Takkasydän Paino sis. tulipesän (kg) Betoni Vahattua betonia / Creme Savukanavaliitäntä Ø (mm) Hormiliitos Päältä Takaa Sivulta Liitäntäkorkeus (mm) Päältä (V) Takaa (Y) Polttopuiden max. pituus (cm) Teho (kw) Lämmitysala (m 2 ) Nimellisteho (kw) CO-partikkel i t 13%:ssa O2 Hyötysuhde (%) Savukaasujen ka. lämpötila 0 C Veto (pa) Malli Amsterdam Kulma N x x x Kyllä , Amsterdam Kulma Amsterdam Seinä N x x x Kyllä , Amsterdam Seinä Chicago II Matala N-36A x x x Kyllä , , Chicago II Matala Chicago II Korkea N-36A x x x Kyllä , , Chicago II Korkea Estoril Kulma Matala N x x x Kyllä , Estoril Kulma Matala Estoril Kulma Korkea N x x x Kyllä , Estoril Kulma Korkea Estoril Seinä Matala N x x x Kyllä , Estoril Seinä Matala Estoril Seinä Korkea N x x x Kyllä , Estoril Seinä Korkea Havanna S-31A x x x Kyllä , Havanna Jersey N-23G x x Kyllä , , Jersey London Kulma N x x x Kyllä , London Kulma London Seinä N x x x Kyllä , London Seinä Manhattan II Matala N-36A x x x Kyllä , , Manhattan II Matala Manhattan II Korkea N-36A x x x Kyllä , , Manhattan II Korkea Manhattan II Keittiö N-36A x x x Kyllä , , Manhattan II Keittiö Odense S-31A x x x Kyllä , Odense Palma N x x x Kyllä , Palma Paris Kulma NI x x x Ei , Paris Kulma Paris Seinä NI x x x Ei , Paris Seinä Ronda S-26R x x x Kyllä , Ronda Ronda S-26R x x x Kyllä , Ronda 160 Sakai X-20F * 150 x x x Kyllä * * 50 * * * * * * * Sakai Sakai Colorado Valkoinen X-20F * 150 x x x Kyllä * * 50 * * * * * * * Sakai Colorado Valkoinen Sakai Grate X-20F * 150 x x x Kyllä * * 50 * * * * * * * Sakai Grate Stockholm N-20F x x x Kyllä , Stockholm Stockholm Korkea N-20F x x x Kyllä , Stockholm Korkea Tokyo S N-23G x x Kyllä , , Tokyo S * Lisätietoja verkosta Huomaa: Takan betonikuori toimitetaan maalaamattomana / Värjätyn betonin/colorado-kiven väri saattaa poiketa kuvasta. / Marmori on luonnontuote ja sen väri ja kuviointi saattaa poiketa kuvasta. / Emme vastaa painovirheistä, muutoksista ja virheellisyyksistä. 92 Nordpeis Nordpeis 93

48 X kamiinat H T Y AnschlussKorkeus Takaa V AnschlussKorkeus Päältä ohne Zubehör X: Etäisyys takan takaseinästä liitännän keskipisteeseen. Ajankohtaiset tiedot löydät asennusohjeesta osoitteesta Noudata aina asennusohjetta tuotteen asennuksen yhteydessä. B Malli Tuotesivu Korkeus Mitat (mm) Leveys Syvyys Paino (kg) Savukanavaliitäntä Ø (mm) Lämmitysala (m²) Hormiliitos Päältä Takaa Sivulta Etäisyys takan takaseinästä liitännän keskipisteeseen (X) Liitäntäkorkeus (mm) Päältä (V) Takaa (Y) Polttopuiden max.pituus (cm) Teho (kw) Nimellisteho (kw) CO-partikkelit 13%:ssa O2 Hyötysuhde (%) Savukaasujen ka. lämpötila 0 C Veto (pa) Malli Duo / / X X Kyllä , Duo 1 Duo X X Kyllä , Duo 2 Duo X X Kyllä , Duo 4 Duo 5 Alu X X Kyllä , Duo 5 Alu Duo 5 Black X X Kyllä , Duo 5 Black Orion X X X Ei ,8 0, Orion Quadro /H X X 105*/210** Kyllä , Quadro 1 Quadro /H X X 105*/210** Kyllä , Quadro 2 Quadro /H X X 105*/210** Kyllä , Quadro 3 Vega X X X Ei ,8 0, Vega *Seinä **Kulma SALZBURG Ajankohtaiset tiedot löydät asennusohjeesta osoitteesta Noudata aina asennusohjetta tuotteen asennuksen yhteydessä. Malli Tuotesivu Korkeus Mitat (mm) Leveys Syvyys Paino (kg) Savukanavaliitäntä Ø (mm) Päältä Hormiliitos Takaa Sivulta Polttopuiden max. pituus (cm) Liitäntäkorkeus (mm) Päältä Takaa Turvaetäisyys (mm) Takaa Sivulta Polttopuiden max. pituus (cm) Nimellisteho (kw) CO-partikkelit 13%:ssa O2 Hyötysuhde (%) Savukaasujen ka. lämpötila 0 C Veto (pa) Salzburg M x x x Ja / / ,4 0, Salzburg M Salzburg M x x x Ja / / ,7 0,11 85, Salzburg M +1 Salzburg L x x x Ja 35 * * * * 35 * * * * * Salzburg L Salzburg L x x x Ja 35 * * * * 35 * * * * * Salzburg L +1 Salzburg XL x x x Ja * * , Salzburg XL Salzburg XL x x x Ja , Salzburg XL +1 Salzburg XL x x x Ja , Salzburg XL +2 * Lisätietoja verkosta 94 Nordpeis Huomaa: Takan betonikuori toimitetaan maalaamattomana / Värjätyn betonin/colorado-kiven väri saattaa poiketa kuvasta. / Marmori on luonnontuote ja sen väri ja kuviointi saattaa poiketa kuvasta. / Emme vastaa painovirheistä, muutoksista ja virheellisyyksistä. Nordpeis 95
