Pohjavesialueita koskeva lainsäädäntö

Transkriptio

1 Liite 1 Lainsäädäntö Pohjavesialueita koskeva lainsäädäntö Ympäristönsuojelulain (86/2000) mukainen pohjaveden pilaamiskielto (1:8) Vesilain (264/1961) mukainen pohjaveden muuttamiskielto (1:18) Muut pohjaveden suojelun kannalta keskeiset säädökset: ÖLJYSÄILIÖT JA -VAHINGOT SEKÄ JAKELUASEMAT: Kauppa- ja teollisuusministeriön öljylämmityslaitteistoja koskeva asetus N:o 1211/1995 ja Kauppa- ja teollisuusministeriön maanalaisten öljysäiliöiden määräaikaistarkastuksia koskevissa päätöksissä N:o 344/1983 ja 1199/1995 Finlex» Lainsäädäntö» Säädösmuutosten hakemisto» 1995» 1211/1995 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1985» /314 Laki maa-alueilla tapahtuvien öljyvahinkojen torjumisesta 378/1974 ja sen muutokset 90/1985, , 1298/1989, 701/1995m 694/2000, 936/2001 ja 1407/2004 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1974» /378 Asetus öljyvahinkojen ja aluskemikaalivahinkojen torjunnasta 636/1993 ja sen muutos 705/2000 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1993» /636 Kauppa- ja teollisuusministeriön päätös vaarallisten kemikaalien käsittelystä ja varastoinnista jakeluasemalla 415/1998 Finlex» Lainsäädäntö» Säädökset alkuperäisinä» 1998» 415/1998 ALUEIDEN KÄYTÖN SUUNNITTELU: Maankäyttö- ja rakennuslaki Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1999» /132 KEMIKAALIT: Kemikaalilaki 744/1989 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1989» 744/1989 Valtioneuvoston päätös pohjavesien suojelemisesta eräiden ympäristölle tai terveydelle vaarallisten aineiden aiheuttamalta pilaantumiselta 364/1994 Finlex» Lainsäädäntö» Säädökset alkuperäisinä» 1994» 364/1994 Laki vaarallisten kemikaalien ja räjähteiden käsittelyn turvallisuudesta /390 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 2005» /390 Asetus vaarallisten kemikaalien teollisesta käsittelystä ja varastoinnista 59/1999 Finlex» Lainsäädäntö» Säädösmuutosten hakemisto» 1999» 59/1999 Asetus vaarallisten aineiden kuljetuksesta tiellä /194 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 2002» /194 Sosiaali- ja terveysministeriön päätös vaarallisten aineiden luettelosta

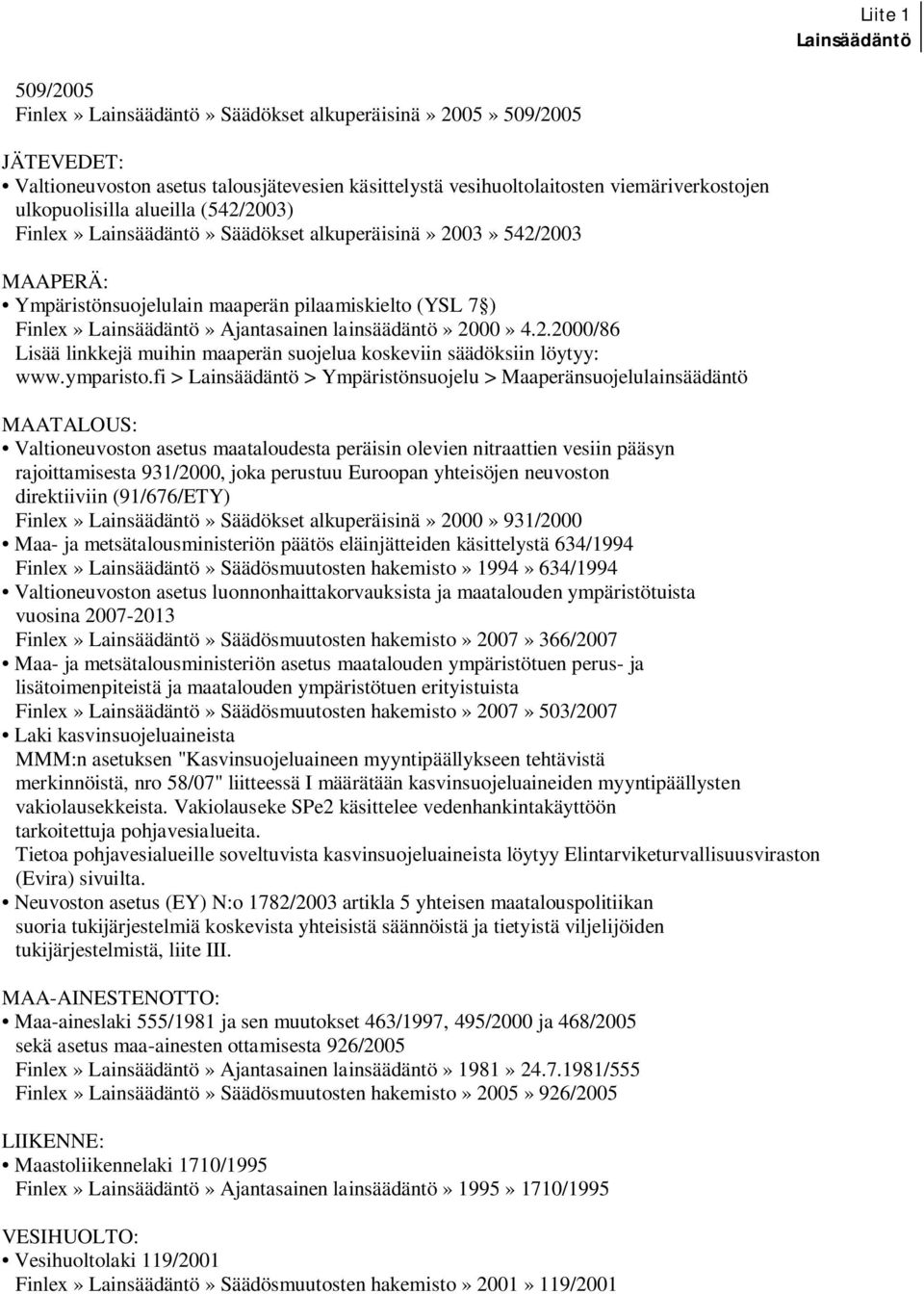

2 Liite 1 Lainsäädäntö 509/2005 Finlex» Lainsäädäntö» Säädökset alkuperäisinä» 2005» 509/2005 JÄTEVEDET: Valtioneuvoston asetus talousjätevesien käsittelystä vesihuoltolaitosten viemäriverkostojen ulkopuolisilla alueilla (542/2003) Finlex» Lainsäädäntö» Säädökset alkuperäisinä» 2003» 542/2003 MAAPERÄ: Ympäristönsuojelulain maaperän pilaamiskielto (YSL 7 ) Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 2000» /86 Lisää linkkejä muihin maaperän suojelua koskeviin säädöksiin löytyy: > Lainsäädäntö > Ympäristönsuojelu > Maaperänsuojelulainsäädäntö MAATALOUS: Valtioneuvoston asetus maataloudesta peräisin olevien nitraattien vesiin pääsyn rajoittamisesta 931/2000, joka perustuu Euroopan yhteisöjen neuvoston direktiiviin (91/676/ETY) Finlex» Lainsäädäntö» Säädökset alkuperäisinä» 2000» 931/2000 Maa- ja metsätalousministeriön päätös eläinjätteiden käsittelystä 634/1994 Finlex» Lainsäädäntö» Säädösmuutosten hakemisto» 1994» 634/1994 Valtioneuvoston asetus luonnonhaittakorvauksista ja maatalouden ympäristötuista vuosina Finlex» Lainsäädäntö» Säädösmuutosten hakemisto» 2007» 366/2007 Maa- ja metsätalousministeriön asetus maatalouden ympäristötuen perus- ja lisätoimenpiteistä ja maatalouden ympäristötuen erityistuista Finlex» Lainsäädäntö» Säädösmuutosten hakemisto» 2007» 503/2007 Laki kasvinsuojeluaineista MMM:n asetuksen "Kasvinsuojeluaineen myyntipäällykseen tehtävistä merkinnöistä, nro 58/07" liitteessä I määrätään kasvinsuojeluaineiden myyntipäällysten vakiolausekkeista. Vakiolauseke SPe2 käsittelee vedenhankintakäyttöön tarkoitettuja pohjavesialueita. Tietoa pohjavesialueille soveltuvista kasvinsuojeluaineista löytyy Elintarviketurvallisuusviraston (Evira) sivuilta. Neuvoston asetus (EY) N:o 1782/2003 artikla 5 yhteisen maatalouspolitiikan suoria tukijärjestelmiä koskevista yhteisistä säännöistä ja tietyistä viljelijöiden tukijärjestelmistä, liite III. MAA-AINESTENOTTO: Maa-aineslaki 555/1981 ja sen muutokset 463/1997, 495/2000 ja 468/2005 sekä asetus maa-ainesten ottamisesta 926/2005 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1981» /555 Finlex» Lainsäädäntö» Säädösmuutosten hakemisto» 2005» 926/2005 LIIKENNE: Maastoliikennelaki 1710/1995 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1995» 1710/1995 VESIHUOLTO: Vesihuoltolaki 119/2001 Finlex» Lainsäädäntö» Säädösmuutosten hakemisto» 2001» 119/2001

3 TALOUSVESI Sosiaali- ja terveysministeriön asetus talousveden laatuvaatimuksista ja valvontatutkimuksista 461/2000 Finlex» Lainsäädäntö» Säädökset alkuperäisinä» 2000» 461/2000 Sosiaali- ja terveysministeriön asetus pienten yksiköiden talousveden laatuvaatimuksista ja valvontatutkimuksista 401/2001 Finlex» Lainsäädäntö» Säädökset alkuperäisinä» 2001» 401/2001 YMPÄRISTÖN- JA TERVEYDENSUOJELU: Terveydensuojelulaki 763/1994 ja terveydensuojeluasetus 1280/1994 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1994» 763/1994 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 1994» 1280/1994 VESIENHOIDON JÄRJESTÄMINEN Laki vesienhoidon järjestämisestä 1299/2004 ja valtioneuvoston asetus vesienhoidon järjestämisestä 1040/2006 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 2004» 1299/2004 Finlex» Lainsäädäntö» Ajantasainen lainsäädäntö» 2006» 1040/2006 Liite 1 Lainsäädäntö

4 Liite 2 Maaperäkairausten tuloksia Pohjavesitutkimus Haapalankankaalla, Maa ja Vesi Oy, 1980 Porakonekairaus Paikat sidottu seismisen luotauksen linjaan ,0 N60 +93,5-1,0 kihk - 3,0 Hk - 9,15 kihk - 9,35 kivi - 10,90 kihk - 11,10 kivi -20,50 HHk +73,0 350 = HP 2 0,0 N60 +92,8-1,0 sihk kiviä pvp +86, ,0 kihk - 10,65 HK - 27,0 Hk, e.k.s. +65,8 100 = HP 3 0,0 N60 +96,3-5,40 sihk+ki - 6,50 kihk - 11,50 kihk+kivikkoa - 16,50 kihk - 19,90 HHk - 21,10 kihk - 21,35 HkMr - 21,70 ki - 22,0 Hk +74,3

5 Liite 2 Maaperäkairausten tuloksia Lintuharjun pohjavesiselvitys, Vaasan vesipiirin vesitoimisto, 1986 Pt 1 (Hk-kuoppa) 0,6 Ki Ht Mr 1,0 Hs Sa 5,5 Hs HHt 6,1 HHt 6,8 Ki Ht Mr 7,7 Ht Hk Mr 9,4 Hs Hk 10,3 Ki Ht Mr/Kiil W=0,25 m Pt 2 (Sr-kuoppa) (useita reikiä) 0,5 Hk Ht Mr/Kiil Pt 3 (Sr-kuoppa) 1,2 Ki Ht Hk Mr/Kiil. Pt 4 (Sr-kuoppa) 1,1 Ki Ht Hk Mr 2,1 Ht Mr+Ki/Ki Pt 5 (Sr-kuoppa) 1,0 Ki Ht Hk 2,0 Ht Mr+Ki/Ki tai Ka Pt 6 (Sr-kuoppa) 1,5 Ki Ht Mr/Kiil. Pt 7 (Sr-kuoppa) 1,2 Ki Ht Mr 3,4 L Ht Hk Mr+Ki/Ka W=0,57 m Pt 8 1,3 Ht Mr+Ki 1,7 Hk Ht Mr/Ki Pt 9 1,2 Ht Mr+Ki 2,7 Ki Hk Mr/Kiil. W= n. 2,50 m Pt 10 1,3 Ht Hs Mr+Ki 2,8 HHt 4,2 Ki Hs Mr/Kiil. W=3,00 m Pt 11 0,7 Ki HHt 1,2 Hs 1,9 Ki Hs Mr/Ki Pt 12 0,9 Hs Ht Mr+Ki 2,2 Ki Ht Mr/Kiil. Pt 13 (Hk-kuoppa) 0,8 Hk Ht+Ki 2,9 Hs Hk 4,4 Hs HHt 5,4 Hs Ht Mr+Ki 6,0 Ht Mr+Ki 6,5 Ht Hk 6,9 Ki Ht Mr/Kiil. W=0,25 m Pt 14 0,9 HHt 2,1 Ki Ht Mr 2,3 Ht Hk Mr+Ki 3,1 Hk Mr /Ki W=2,50 m Pt 15 0,9 Hs HHt 3,0 Ki Ht Hk Mr 4,1 Hs Mr+Ki/Kiil. Pt 16 1,5 Ht Mr+Ki 2,8 HHt 5,0 Hs Ht 5,9 Ht Mr+Ki/Kiil. W=2,50 m Pt 17 1,2 Ht 4,7 Hk 5,8 Hs Hk 9,5 HHt 12,9 Ht Mr/Kiil. W=1,70 m Pt 18 (Hk-kuoppa) 1,2 Ht 2,3 Hk 3,2 Ki Ht 4,1 Ht Hs+Ki 5,8 Ki Ht Mr/Ki W=1,10 m Pt 19 (Hk-kuoppa) 3,2 Hk Ht 3,8 Hk+Ki 4,6 Ht Hk 6,4 Hs Ht/Ka W=0,10 m Pt 20 (Hk-kuoppa) 1,2 Ht 2,1 Hk/Ki W=0,40 m Pt 21 (Hk-kuoppa) 1,3 Ht 2,2 Hk 3,1 Ki Hs Ht 4,2 Ki Hs Mr/Kiil. W=0,35 m Pt 22 1,1 Tu 2,2 Ki Hs Ht/Ki Pt 23 1,2 Tu 2,3 Ki Hs Ht 3,6 Ki Ht Mr/Kiil. W=0,10 m

6 Pt 24 2,2 Tu 3,5 Ki Hs 4,2 Hs Ht Mr+Ki 5,0 Ki Hk Mr 5,8 Hk Ht+Ki 6,2 Ht Mr+Ki/Kiil. W=0,30 m Pt 25 0,9 Ht 3,2 Hs Ht Mr+Ki 4,7 Ht Mr+Ki 7,3 Hs Mr+Ki/Kiil. Pt 26 1,3 Ht Ki 4,2 Ki KHk 5,2 Ki Hk Ht Mr/Kiil. Pt 27 1,8 Ki Ht Mr 2,2 Ki Hs Ht Mr/Kiil. Pt 28 0,8 Ht 1,7 Ki Ht Mr 2,0 Ht+Ki 4,5 Ht Hk Mr+Ki 5,0 Hk Mr+Ki 6,1 L Hk Mr 6,4 Ki Ht Mr/Kiil. Pt 29 1,9 Ht 2,1 Ht Hk+Ki 4,2 HHt 5,1 Ki Hs Ht Mr/Ka W=0,85 m Pt 30 1,0 Hk 1,3 Ki Ht Hk 4,4 Hs Ht 5,3 Hs Ht Mr/Ki tai Ka W=0,30 m Pt 31 (useita reikiä) 0,6 Hk 1,3 Ki Ht Mr/Kiil. Pt 32 (Hk-kuoppa) 0,5 KHk 1,0 Ht 2,9 Hs Ht 4,0 Ki Ht Mr/Kiil. W=0,75 m Pt 33 1,6 KHk+Ki 2,5 Ki Ht Mr/kiil. Pt 34 1,3 KHk 1,8 Ki Ht Mr/Kiil. Pt 35 (useita reikiä) 0,5 Ki Ht Mr 1,1 Ki Hk Mr/Kiil. Pt 36 1,0 Ht Hk 1,8 L Hk Mr 2,4 Ht T 2,7 HHt 3,1 Hs Hk 3,8 Hk HHt 4,9 L Hk Ht Mr 5,8 Hk Hs 6,3 Ht Mr 7,6 L Hk Mr/Ki tai Ka W=0,30 m Pt 37 (useita reikiä) 1,0 Ki Hk 1,8 Ki Ht Mr/Kiil. Pt 38 1,2 Ki Ht Hk 2,3 Ki Ht Mr/Ki Liite 2 Maaperäkairausten tuloksia Pt 39 1,5 Ki Ht 1,8 Ki Hs Ht Mr 2,5 Ki Hs Mr/kiil. Pt 40 (useita reikiä) 0,8 Ki Hk 1,3 Ki Ht 2,5 Ki Hk Mr/Kiil. Pt 41 1,1 Ki Ht Mr 2,3 Ki Hs Ht Mr/kiil. Pt 42 (4,7 m syvän kuopan pohjasta) 1,3 Hk Ht 2,4 Ht 5,0 HHt/e.k.s. Pt 43 (Superheijarikairalla) 1,10 m Ki Hk Mr 1,90 Ki KHk Ht/Kiil. Pt 44 (Superheijarikairalla) 3,30 erittäin kivistä ja 4,40 tiivistä Hk Sr Mr 5,50 Hk Ht löyhä 5,80 Hk löyhä 6,60 HHt tiivis 7,70 Hk ei täysin puhtaita 8,80 Hk kerroksia, 9,90 Hk savi mukana W=3,33 Pt 45 2,8 Ki Sr Mr 3,7 Hs Ht Mr+Ki/Kiil. Pt 46 2,5 Hk Ht+Ki 4,0 Hs Ht Mr 4,3 Hk Ht Mr 4,7 Ki Ht Mr/Kiil.

7 Pt 47 2,6 Hk Ht 3,6 Hs Ht Mr 5,2 Ki Hk Mr 6,5 Ki Hk /kiil. W=6,80 m Pt 48 3,0 Ht Mr+Ki 4,2 Hs Ht Mr 5,2 Ki Ht/Kiil. Pt 49 2,2 HHt 2,7 Ht 3,1 Ki Hk 3,8 Hs Hk 5,2 Hs Ht/Ki tai Ka W=3,00 Pt 50 2,5 Hs Sa 2,8 Hs Ht 5,0 Hs Mr+Ki 6,5 Ht Hk Mr+Ki 7,2 Ki Hk Mr/Kiil. W=0,50 m Pt 51 (superheijarikairalla) 1,1 Hs Sa 2,2 Ki Hs Mr 3,3 Ki Hs Mr 4,4 Ki Mr Pt 52 1,5 Ki Ht Mr/Kiil. Pt 53 1,4 Ki Ht Mr/Kiil. Pt 54 1,5 Ki Hs Ht 3,7 Ki Ht Mr 4,1 Ki Hk Mr L 6,0 Ki Ht Mr 6,8 Ht Hk Mr+Ki 8,8 KHk+Ki 12,2 Sr Hk+Ki 14,0 Hk+Ki 16,5 KHk Ht 17,8 Hk 18,3 KHk Ht+Ki 20,7 Hk Ht+Ki 21,6 Ht Hk+Ki/Ka W=8,70 m Pt 55 0,6 Ht HHt 2,2 Ki Hs Ht Mr 3,3 Ki Ht Mr/Ki Pt 56 0,5 Ht 1,8 Ki Hs Ht Mr/Ki Pt 57 0,6 Ht 1,8 Ki Hs Ht Mr/Kiil. Pt 58 0,6 Tu 1,8 Hs Hht 4,0 Hht 4,9 Hs Ht Mr 6,5 HHt 7,6 Hs Mr+Ki/Ki tai Ka W=2,50 m Pt 59 1,6 Hs Ht+Ki 3,1 Ht Mr+Ki/Ki Pt 60 1,8 Hs Ht+Ki 3,5 Ht Mr+Ki 5,6 Hs Ht Mr 6,8 Hs Mr+Ki 9,0 Hk Mr+Ki L 11,4 Sr Hk+Ki 15,0 Ki Hk 18,6 Ki Ht Hk/Kiil. Liite 2 Maaperäkairausten tuloksia Pt 61 1,9 Ki Ht 6,8 Ki Hs Ht Mr 8,9 Ki Ht Mr 10,5 Ht Hk Mr+Ki 11,0 Ht Mr+Ki 14,2 KHk+Ki 15,7 Ki Hk/Kiil. Pt 62 1,8 Ki Ht 3,5 Ki Ht Mr 7,7 Ki Hk Ht Mr 12,1 Hk Ht+Ki/Ki tai Ka Pt 63 1,2 Ki Ht 3,4 Ki Hs Ht Mr/Ki Pt 64 1,0 Ki Ht 3,2 Ki Ht Mr/Kiil. Pt 65 1,0 Ki Ht 3,8 Ki Ht Mr Pt 66 1,2 Ki Ht 3,5 Ki Ht Mr Pt 67 1,8 Ht 3,4 Ki Ht Mr 5,6 Ki Hk Ht Mr/Kiil.

8 Liite 2 Maaperäkairausten tuloksia Maaperägeologiset ja geofysikaaliset tutkimukset Jurvan Lintukankaan kaatopaikalla Länsi-Suomen ympäristökeskus, 1997 Havaintoputket asennettu P1 0,5 Tv 2,7 SaSi 11,4 HkSr päättyi kallioon P2 0,2 Tv 2,3 Sr / Lo 4,0 kisr 6,7 HiSr päättyi kallioon

9 Liite 2 Maaperäkairausten tuloksia Pohjavesitutkimukset Kuusilehdon-Haapalankankaan pohjavesialueella Jurvan kunnassa vuonna 2002, Suomen Pohjavesitekniikka Oy Tankokairauksen yhteydessä havaitut maalajit Kairaukset on tehty raskaalla porakoneella Kairauspiste A 1,2 hhk 2,5 kisi 3,6 sasi+ki 4,0 kihhk 5,9 kihkmr,eks Kairauspiste B 1,0 kihk 4,8 kisi 6,2 kihhk 6,9 lohk. 7,2 kihkmr 8,4 lohk. (tai Ka), eks Kairauspiste C 0,8 hhk 1,3 kisi 3,0 kihkmr, eks Kairauspiste D (HP 0201) 3,0 kihk 9,8 hhk+ki 10,7 kisi 16,0 kihk 16,6 kihhk 17,0 kihkmr, eks Kairauspiste E 10,5 kisi 12,0 kihkmr, eks Kairauspiste F 2,5 kihk 3,5 kisi 8,0 kihhk 9,0 Si, eks Kairauspiste G 1,0 Hk+ki 6,2 kisi 6,8 kihhk 8,3 kisi 14,0 kihhk 18,0 kisi, eks Kairauspiste H (HP 0202) 7,1 kisi 9,0 kihhk 17,0 kihk 18,2 kihhk 21,0 kisi, eks Kairauspiste I 1,0 kihk 3,2 kihhk 5,7 kisi 7,2 hhk 10,8 kisi 15,0 kihkmr, eks Kairauspiste J 6,1 kisi 11,0 hhk 12,5 Hk 14,3 kihhk 18,0 kisi, eks Kairauspiste K 1,1 kihhk 3,1 kisi 6,0 kihkmr+(lohk.), eks Kairauspiste L 3,6 kihhk 5,0 kimr, eks Kairauspiste M 6,7 kisihk 7,2 kihhk 7,5 kisi 9,0 kimr, eks Kairauspiste N 0,2 Turve 4,5 hhk 6,7 Si 8,5 kimr, eks Kairauspite O 2,7 Hk+ki 4,8 kihk 6,0 kimr 6,9 kisi 9,0 Ka (tai lohk.), eks Kairauspiste P 1,9 kimr 2,1 kisi 3,9 hkmr+lohk., eks

10 Liite 2 Maaperäkairausten tuloksia Jurvan ampumarata, Lintuvuori Länsi-Suomen ympäristökeskus / Etelä-Pohjanmaan elinkeino-, liikenne- ja ympäristökeskus, 1997, 2008 (tutkimusraportti 2010) Havaintoputket 1 ja 2 asennettu , putket 3 ja havaintoputki 1 0,6 Tv 3,1 HkSrMr 3,4 Lo 6,0 HkSrMr päättyi kallioon havaintoputki 2 0,1 Tv 3,0 Si + Ki 5,7 HkSrMr päättyi kallioon havaintoputki 3 4,1 Hk 4,5 Mr 7,0 HkSr 9,1 Mr päättyi kallioon, porattu 10,6 havaintoputki 4 putken 3 rinnakkaisputki (orsivesi), kärki moreenin pinnassa

11 Liite 2 Maaperäkairausten tuloksia Selvitys Kurikan/Teuvan Lintunevan suunnitellun turvetuotantoalueen mahdollisista pohjavesivaikutuksista Lintuharju B-pohjavesialueeseen, Geologian tutkimuskeskus, 2009 KP cm srhk cm simr EPS KP cm simr EPS KP cm simr cm simr (paljon savilajitetta) EPS KP cm simr EPS KP cm simr EPS

12 Liite 2 Maaperäkairausten tuloksia Haapalankankaan Lintuharjun pohjavesialueen suojelusuunnitelman yhteydessä tehdyt maaperätutkimukset, Länsi-Suomen ympäristökeskus, 2009 Pt 1 (kairauspiste 1) 3,3 Sr 5,3 Mr päättyi kallioon Pt 2 (havaintoputki 1) 0,1 Tv 1,0 Hk + ki 2,6 Sr päättyi kallioon, porattu 4,7 m Pt 3 (kairauspiste 2) 5,0 Sr 5,3 Lo 6,5 Sr päättyi kallioon, porattu 7,2 m Pt 4 (havaintoputki 2) 3,0 Hk + ki 10,6 Sr päättyi kallioon, porattu 11,1 m Pt 5 (havaintoputki 3) 1,3 Hk 2,4 Mr 5,9 Sr 7,4 Mr päättyi kallioon, porattu 8,6 m Pt 6 (havaintoputki 5) 2,5 Sihk 5,5 Hk 6,5 Sasi 10,0 Hksr 11,5 Mr päättyi kallioon, porattu 11,90 m Pt 7 (havaintoputki 6) 2,5 Sihk 3,3 Hk + ki 4,1 Sasi 6,0 Sr päättyi kallioon, porattu 7,5 m Pt 8 (havaintoputki 7) 2,0 Sr 2,6 Sihk 5,2 Hk päättyi kallioon, porattu 5,8 m Pt 9 (kairauspiste 3) 1,3 Sihk 2,8 Sr 4,1 Mr päättyi kallioon, porattu 5,0 m Pt 10 (havaintoputki 8) 1,3 Sihk 3,0 Hk 7,5 Sr 12,3 SrMr päättyi kallioon, porattu 12,6 m Pt 11 (kairauspiste 4) 1,0 Si 4,6 Sihk 11,3 Sr 15,3 Hk + ki 19,5 Sr 20,1 Mr päättyi kallioon, porattu 21,3 m Pt 12 (kairauspiste 5) 2,3 Sihk + ki 27,0 Sr eks Pt 13 (kairauspiste 6) 5,3 Sihk 14,6 Sr päättyi kallioon, porattu 15,4 m Pt 14 (kairauspiste 7) 0,2 Tv 1,1 Si 3,1 Sasi 5,4 Sihk + ki 8,1 Sasi 8,5 Mr päättyi kallioon, porattu 10,0 m

13 Liite 2 Maaperäkairausten tuloksia Pt 15 (havaintoputki 9) 2,7 SiHk + ki 5,4 Sr 6,8 SrMr 10,6 Sr 14,3 SrMr 23,5 Sr päättyi kallioon, porattu 24,2 m Pt 16 (havaintoputki 10) 2,3 Sr 4,7 SrMr 25,2 Sr päättyi kallioon, porattu 25,7 m Pt 17 (havaintoputki 11) 1,1 Si 14,3 Sihk 15,8 Hk + ki 27,0 SiHk + ki eks

14 Liite 3 Pohjavesipinnan pituusleikkaus

15 Liite 4 Isotooppitutkimus, Helsingin yliopisto Kurikan vesiliikelaitos Juha Kotiranta PL Kurikka ISOTOOPPIRAPORTTI Kurikan pohja- ja pintavesien vety- ja happi-isotooppitutkimus Taustaa Veden alkuaineiden, vedyn ja hapen isotooppikoostumusten avulla on mahdollista selvittää pintavesien ja pohjavesien sekoitussuhteita. Sadannan ja pohjavesien isotooppikoostumukset lankeavat lähelle globaalia meteoristen vesien suoraa (GMWL, esim. Karhu, 2001). Pintavesien haihtumisen kautta järvien ja jokien veden hapen isotooppikoostumus siirtyy pois GMWL -suoralta. Näytemateriaali ja menetelmät Kurikan vesiliikelaitokselta vastaanotettiin yhteensä neljä vesinäytettä kahdessa erässä vuoden 2010 aikana. Vesinäytteet analysoitiin Helsingin yliopiston Geotieteiden ja maantieteen laitoksen uudella Picarro ontelovaimenemisspektrometrillä. Laite antaa analysoitavaksi sovitun hapen isotooppikoostumuksen lisäksi myös vedyn vastaavan isotooppikoostumuksen, ja molemmat tulokset on annettu oheisessa analyysitaulukossa. Näytesarjaan sisällytettiin kansainvälisten VSMOW ja SLAP standardien avulla kalibroituja standardinäytteitä sekä laatustandardinäyte. Tulokset on ilmoitettu D ja 18 O-arvoina, mitkä ilmaisevat isotooppikoostumuksen promillepoikkeaman VSMOW-standardin suhteen. Määritysten tarkkuus on parempi kuin 0,1 hapen isotooppikoostumukselle ja parempi kuin 0,5 vedyn isotooppikoostumukselle. Taulukko 1. Vety ja happi-isotooppitulokset Lab. Koodi Kenttäkoodi D 18 O Saapui pvm W , 1, Sälli, raaka W , HP W , Haapalankankaan ottamo, Sälli W , Säläsjärvi Tulokset ja niiden tulkintaa Oheisessa diagrammissa isotooppituloksia on verrattu globaalisen meteoristen vesien suoran (GMWL) asemaan D- 18 O isotooppidiagrammilla. Kortelaisen ja Karhun (2004) mukaan Kurikan alueella sadannan ja pohjavesien happi-isotooppikoostumuksen voidaan odottaa lankeavan välille 18 O = -12, ja vetyisotooppikoostumuksen vastaavasti välille D = Havaintoputki HP 8 on hyvin lähellä tätä vaihteluväliä. Sen sijaan Haapalankankaan vedenottamon näyte poikkeaa selvästi alueen pohjavesien ja putken HP 8 isotooppiarvoista haihtuneiden pintavesien suuntaan. Raakavesinäytteiden isotooppikoostumus ei edusta alueen tyypillisiä pohjavesiä. Poikkeaman tulkinta edellyttää taustatietoa alueen pohjavesien virtauskuvasta. Isotooppiarvojen poikkeavuus

16 Liite 4 Isotooppitutkimus, Helsingin yliopisto on mahdollista tulkita pintaveden aiheuttamana kontaminaationa. Jos Säläsjärven vesi edustaa potentiaalista suotautunutta pintavesikomponenttia, sen osuus raakavedessä on isotooppikoostumusten perusteella noin %, lopun osan vedestä edustaessa alueen tyypillistä pohjavettä. Tulkinta perustuu hyvin pieneen aineistoon, ja tulosta on pidettävä vain suuntaa antavana. Jos muuta kautta on tietoa pintavesien imeytymisestä, isotooppituloksista tälle löytyy tukea. D lta e D Raakavesi HP 8 Säläsjärvi Kurikka GMWL Sekoitusura Delta18O Kuva 1. Kurikan vesien vety ja happi-isotooppituloksia on verrattu globaaliin metoristen vesien suoraan. Sekoitusura kuvaa Säläsjärven ja HP 8 putken vesien sekoittumisen kautta syntyneiden vesien isotooppikoostumusta. Kirjallisuus Karhu, J., Hapen ja vedyn isotooppivaihtelut meteorisissa vesissä: Suomen pinta ja matalat pohjavedet. In Salonen, V.-P., Korkka-Niemi, K. (eds.) Kirjoituksia Pohjavedestä. 3.Ympäristögeologian päivät, Turku, Turun yliopisto, Geologian laitos, pp (in Finnish) Kortelainen, N.M. & Karhu, J.A., Regional and seasonal trends in the oxygen and hydrogen isotope ratios of Finnish groundwaters: a key for mean annual precipitation. Journal of Hydrology 285, Juha Karhu Professori Geotieteiden ja maantieteen laitos Juha.Karhu@helsinki.fi

17 Liite 5 Näytteenotto, syksy 2010 Näytteenottosuunnitelma suojelusuunnitelmaan liittyen, syksy 2010 Havaintopaikat Säläisjärven ja Kuusilehdon vedenottamot (vedenottamokaivot, 1 käytössä oleva kaivo/ottamo) ja havaintoputki HP 8 Säläisjärvi (järvivesi) Tutkittavat parametrit Vedenottamoiden raakavesi haju, maku, happi, hiilidioksidi, COD Mn, sulfaatti, fluoridi, alumiini, fosfaatti, kokonaisfosfori torjunta-aineet öljyhiilivedyt Lisäksi Kuusilehdon ottamolta raskasmetallit (ainakin elohopea, antimoni, arseeni, kadmium, lyijy, kromi, kupari ja nikkeli) Havaintoputki HP 8 (mahdollinen pintavesivaikutus) lämpötila, väriluku, sameus, happi, ph, sähkönjohtavuus, nitraatti, ammonium, COD Mn, rauta, mangaani, alkaliteetti, hiilidioksidi, kovuus, sulfaatti Säläisjärvi (järvivesi) lämpötila, väriluku, sameus, happi, ph, sähkönjohtavuus, typpi (kok), ammoniumtyppi, NO 3 +NO 2 N, fosfori (kok), fosfaattifosfori, rauta, mangaani, COD Mn, TOC

18 Liite 6 Tiedot öljysäiliöistä Öljysäiliökartoituksen tulokset (Etelä-Pohjanmaan pelastuslaitos 2010) Tiedot kiinteistöstä Tiedot säiliöistä osoite omistaja käyttötarkoitus lämmitysmuoto maanalainen maanpäällinen suojarakenteet tilavuus l materiaali asennusvuosi vakituinen ei asuinkäyttö yritys öljy kaukolämpö muu poistettu tyhjä täytetty käytössä sisätilassa ulkona farmarisäiliö ei ilmoitettu allastettu 2-vaippainen suojarakenteita viimeisin tarkastus säiliöluokka Flatinankuja 8 Matti Kontio x x x x lasikuitu / 2010 A Flatinankuja 9 Pauli Niemi x x x x muovi 1978 Haapalantie 1 Eepee-Kiinteistöt Oy x x x metalli x x metalli 1984 Haapalantie 2 Airi Vainionpää x x x x muovi 1990 Haapalantie 6 Kaisa Koski x x x x muovi 1999 Kangastie 2 Pertti Parkkamäki perik x x x x lasikuitu / 2010 A Kangastie 11 Elma Kangas x x x x lasikuitu 2009 A Kangastie 18 Sami Hautamäki x x x x muovi 1998 Kangastie 20 Bertta Aro x x x x muovi 2005 Kangastie 21 Nuorisoseura Toimela x x muovi 1988 Kangastie 26 Raimo Ruutiainen x x x x metalli Kauhajoentie 688 Botnia Raceway Ay x x x metalli 2009 x x metalli / 2010 A Kauppatie 14 Maija Saranpää x x x x lasikuitu / 2009 B Kauppatie 23 Eelis Talskog x x x x metalli Kurikan kaupunki Kirkkokuja 1 (hammashoitola) x x x x muovi 1986 Klumpuntie 3 Heikki Sillanpää x x x x x metalli 1974 Kotikouluntie 1 Jurvan Lämpö Oy x x x metalli 1996 Kuusilehdontie 2 Teuvo Ihanamäki x x x x lasikuitu / 1998 A Luodontie 3 Mauri Kananoja x x x x lasikuitu / 2010 A Luodontie 11 Heikki Sorvali x x x x lasikuitu / 2000 A Mestarintie 3 Tapani Niemi x x x x muovi 2008 Oikotie 1 Jukka Laitala x x x x x lasikuitu 1982 Pappilankankaantie 2 Ilmari Hahto x x x lasikuitu / 2000 A Pappilankankaantie 5 Kari Lehtinen x x x x x muovi 1998 Pappilankankaantie 6 Kari Lehtinen x x x x metalli 1988 / 2001 Pappilankankaantie 10 Reijo Hiipakka x x x x x metalli 1988 / 2001 x x x metalli 1988 / 2001 Peränkuja 113 Mikko Ojanperä Peränkuja 162 Matti Asbäck x x x x lasikuitu / 1990 A Peurantie 23 Jari Hannula x x x x lasikuitu / 2009 A Pikkujurvantie 1 Markku Ruutiainen x x x x lasikuitu / 1990 A Pohjoistie 8 Kyösti Ola x x x x muovi 1998 Pohjoistie 9 Aulis Saarela x x x x lasikuitu / 2005 A Pohjoistie 10 Taisto Tiittanen x x x x lasikuitu / 1992 Purokuja 1 Mauno Muotio x x x x muovi 1996 Purolantie 5 Suupohjan osuuspankki x x x x muovi 2001 rivitalo / tilitoimisto Purolantie 9 Mauri Tuominen x x x x lasikuitu / 2010 Purolantie 13 Jarmo Vuorinen x x x x x muovi 2002 Purolantie 17 Ari Ojala x x x x lasikuitu / 2005 A Selkäpolku 12 Elias Vainionpää x x x x lasikuitu / 2010 A Seppälänkuja 3 Hannu Laitala x x x x lasikuitu / 2009 A Seppälänkuja 3 Laitala Oy x x x x x muovi 2009 Tapionkuja 2 Raili Käsnänen x x x x muovi 1996 Tapiontie 2 Tuomas Hannuksela x x x x lasikuitu / 2010 Tapiontie 5 Kauno Lyyski x x x x muovi 2003 Teuvantie 2 Aune Hannuksela x x x x lasikuitu / 2010 A Vaasantie 2 Veikko Nostaja x x x x metalli 1967 Valontie 13 Esko Hiipakka x x x x lasikuitu / 2000 A Valontie 15 Antti Koskinen x x x x metalli x x muovi 1994 Valontie 19 Esko Rätti x x x x lasikuitu / 2000 A Valontie 20 Heikki Hiipakka x x x x lasikuitu / 2000 A Veistokouluntie 7 Paavo Hirvelä x x x x lasikuitu / 1990 A Venerannantie 3 Kurikan kaupunki x x x

19 Liite 7 Toimenpidesuositukset Toimenpidesuositukset pohjavesialueelle Toiminta / Toiminnanharjoittaja Vedenotto Maa-ainesten otto Asutus Toimenpidesuositus Toteutusvastuu Aikataulu Valvonta / seurantaryhmä tarkkailuohjelman mukainen vuosittainen raakaveden laadun seuranta ja tulosten toimittaminen ELY-keskukseen Kurikan Vesiliikelaitos vuosittain ELY-keskus vuonna 2010 päättyneiden maa-aineslupien jälkihoitovelvoitteiden valvonta toiminnanharjoittaja 2010/2011 maa-aineslain mukainen valvontaviranomainen metalliromun ym. poistaminen ottamisalueilta toiminnanharjoittaja välittömästi ympäristösihteeri ottamisalueella varastoitavan pintamaakasan toiminnanharjoittaja välittömästi ympäristösihteeri poiskuljettaminen kotitarveottoalueiden tarkastaminen ja ottamistoiminnan maa-aineslain mukainen jatkumismahdollisuuksien selvittäminen valvontaviranomainen kotitarveottajien ohjeistaminen maa-ainesten ottamisesta maa-aineslain mukainen 2011 alkaen - pohjavesialueella valvontaviranomainen vuosittaiset valvontakäynnit maa-aineslain mukainen valvontaviranomainen jatkuva - pumppaamoiden siirto pohjavesialueen ulkopuolelle (saneerausten yhteydessä) vedenottamon lähisuojavyöhykkeellä sijaitsevien viemäriin kuulumattomien kiinteistöjen jätevesien käsittelymenetelmien tarkistaminen vastaamaan vaadittua tasoa maanalaisten öljysäiliöiden tarkastusvelvoitteen toteutuminen ja sen valvonta maanpäällisten suojaamattomien säiliöiden varustaminen suoja-altain ja tarvittaessa katoksin tyhjien / tarpeettomien säiliöiden poistaminen öljysäiliöiden omistajien ohjeistaminen tarkastusvelvollisuudesta ja vastuusta mahdollisissa öljyvahingoissa ja pohjaveden pilaantumistapauksissa Kurikan Vesiliikelaitos 2011 alkaen - kiinteistönomistaja / ympäristösihteeri / Kurikan Vesiliikelaitos kiinteistönomistajat jatkuva Etelä-Pohjanmaan pelastuslaitos kiinteistönomistajat 2011 rakennustarkastaja / ympäristösihteeri / Etelä- Pohjanmaan pelastuslaitos kiinteistönomistajat ympäristösihteeri / Etelä alkaen Pohjanmaan pelastuslaitos

20 Liite 7 Toimenpidesuositukset Muuntamot Kotikoulun kiinteistömuuntamon ja Kirkon Fortum 2011 kaupunki puistomuuntamon varustaminen suoja-altaalla vedenottamoiden lähisuojavyöhykkeillä sijaitsevien Fortum 2011 kaupunki muuntamoiden varustaminen riittävin suojauksin pohjavesialueella sijaitsevien pylväsmuuntamoiden Fortum 2011 alkaen kaupunki vaihtaminen puistomuuntamoiksi (verkostoinvestointien yhteydessä) Eläintilat erilliset määräykset pilaantumisen ehkäisemiseksi (YSL 85 ) ympäristösihteeri 2011 hevosten ulkotarhojen siistiminen toiminnanharjoittaja jatkuva ympäristösihteeri Tienpito ja liikenne Kuusilehdon ja Säläisjärven vedenottamoiden raakaveden Kurikan Vesiliikelaitos vuosittain ELY-keskus kloridipitoisuuden seuraaminen tarkkailuohjelman mukaisesti pohjavesialuemerkkien lisääminen Kurikan Vesiliikelaitos 2011 kaupunki Hautausmaat torjunta-aineiden käytöstä luopuminen tai siirtyminen seurakunta 2011 kaupunki pohjavesialueella sallittuihin torjunta-aineisiin Yritystoiminta huonekaluteollisuus ja kemikaalien säilyttäminen tilavuudeltaan riittävissä suojaaltaissa toiminnanharjoittaja välittömästi kaupunki oppilaitokset myös sisätiloissa vanha kauppakiinteistö maaperän tutkiminen ja tyhjien polttonestesäiliöiden kiinteistönomistaja 2011 ELY-keskus poistaminen leirintäalue toiminnan pohjavesivaikutusten tarkkailu Kurikan Vesiliikelaitos / 2011 alkaen, kaupunki / ELY-keskus kaupunki vuosittain Ampumahiihtostadion taustavallin tutkiminen ja kunnostaminen Jurvan urheilijat 2011 ELY-keskus ympäristöluvan hakeminen tai toiminnan siirtäminen Jurvan urheilijat 2011 kaupunki pohjavesialueen ulkopuolelle toiminnan pohjavesivaikutusten tarkkailu toiminnan jatkuessa alueella Jurvan urheilijat 2011 alkaen, vuosittain kaupunki / ELY-keskus

21 Liite 8

22 Liite 9

23 Liite 9

24 Liite 10

25 Liite 10

26 Liite 11

27 Liite 11
