1 GeoCalc Asennusohje Vianova Systems Finland Oy versio

2 2(7) Sisällysluettelo Sisällysluettelo Novapoint GeoCalc ohjelmisto Järjestelmävaatimukset Asennus Päivitykset ja henkilökohtaiset asetukset Ohjelman käynnistys Lisensointi Yksittäislisenssin (SLM) käyttöönotto työasemassa Verkkolisenssin (NLM) käyttöönotto työasemassa Verkkolisenssin (NLM) lainaus työasemaan Verkkolisenssipalvelimen (NLM) asennus... 7

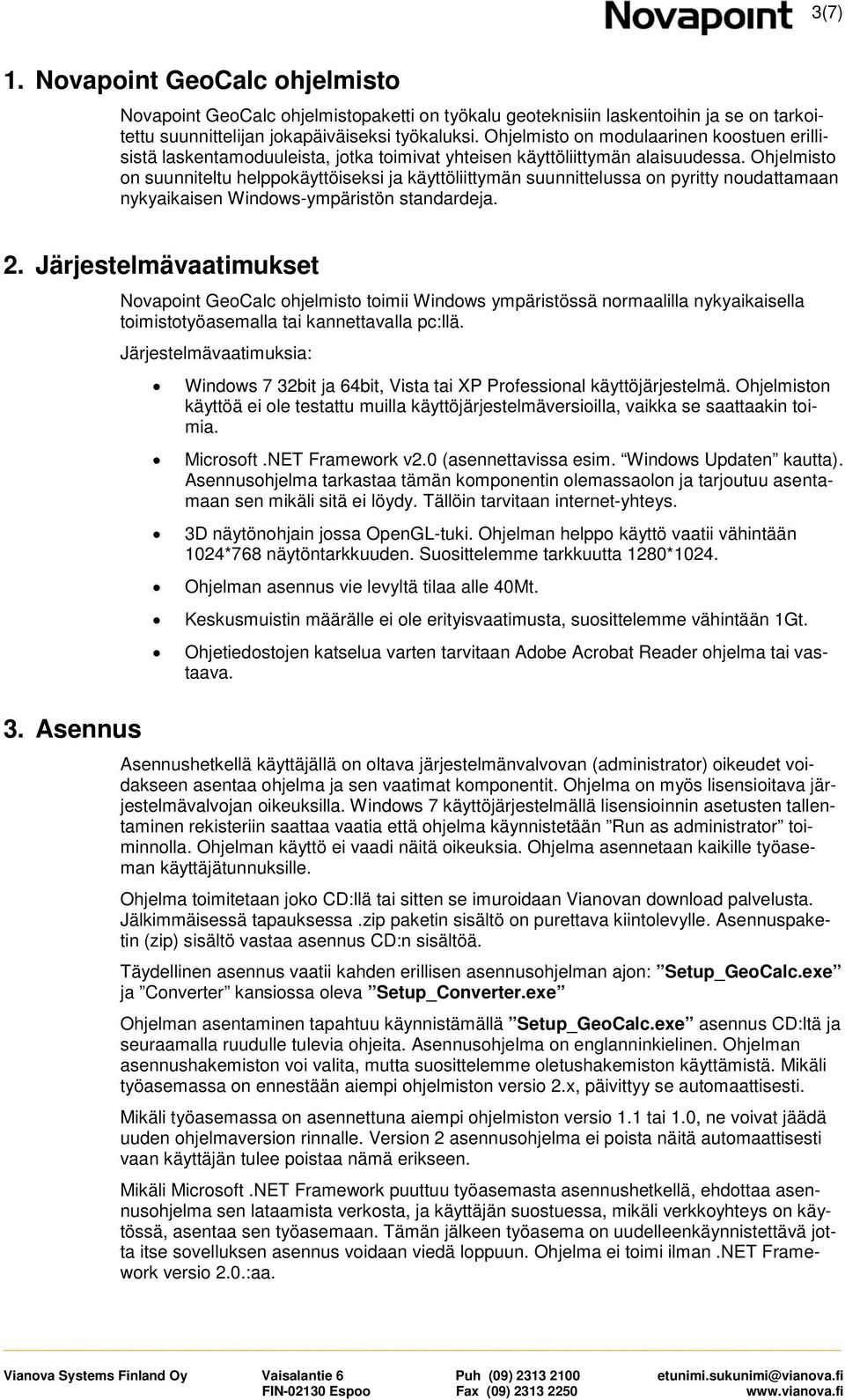

3 3(7) 1. Novapoint GeoCalc ohjelmisto Novapoint GeoCalc ohjelmistopaketti on työkalu geoteknisiin laskentoihin ja se on tarkoitettu suunnittelijan jokapäiväiseksi työkaluksi. Ohjelmisto on modulaarinen koostuen erillisistä laskentamoduuleista, jotka toimivat yhteisen käyttöliittymän alaisuudessa. Ohjelmisto on suunniteltu helppokäyttöiseksi ja käyttöliittymän suunnittelussa on pyritty noudattamaan nykyaikaisen Windows-ympäristön standardeja. 2. Järjestelmävaatimukset 3. Asennus Novapoint GeoCalc ohjelmisto toimii Windows ympäristössä normaalilla nykyaikaisella toimistotyöasemalla tai kannettavalla pc:llä. Järjestelmävaatimuksia: Windows 7 32bit ja 64bit, Vista tai XP Professional käyttöjärjestelmä. Ohjelmiston käyttöä ei ole testattu muilla käyttöjärjestelmäversioilla, vaikka se saattaakin toimia. Microsoft.NET Framework v2.0 (asennettavissa esim. Windows Updaten kautta). Asennusohjelma tarkastaa tämän komponentin olemassaolon ja tarjoutuu asentamaan sen mikäli sitä ei löydy. Tällöin tarvitaan internet-yhteys. 3D näytönohjain jossa OpenGL-tuki. Ohjelman helppo käyttö vaatii vähintään 1024*768 näytöntarkkuuden. Suosittelemme tarkkuutta 1280*1024. Ohjelman asennus vie levyltä tilaa alle 40Mt. Keskusmuistin määrälle ei ole erityisvaatimusta, suosittelemme vähintään 1Gt. Ohjetiedostojen katselua varten tarvitaan Adobe Acrobat Reader ohjelma tai vastaava. Asennushetkellä käyttäjällä on oltava järjestelmänvalvovan (administrator) oikeudet voidakseen asentaa ohjelma ja sen vaatimat komponentit. Ohjelma on myös lisensioitava järjestelmävalvojan oikeuksilla. Windows 7 käyttöjärjestelmällä lisensioinnin asetusten tallentaminen rekisteriin saattaa vaatia että ohjelma käynnistetään Run as administrator toiminnolla. Ohjelman käyttö ei vaadi näitä oikeuksia. Ohjelma asennetaan kaikille työaseman käyttäjätunnuksille. Ohjelma toimitetaan joko CD:llä tai sitten se imuroidaan Vianovan download palvelusta. Jälkimmäisessä tapauksessa.zip paketin sisältö on purettava kiintolevylle. Asennuspaketin (zip) sisältö vastaa asennus CD:n sisältöä. Täydellinen asennus vaatii kahden erillisen asennusohjelman ajon: Setup_GeoCalc.exe ja Converter kansiossa oleva Setup_Converter.exe Ohjelman asentaminen tapahtuu käynnistämällä Setup_GeoCalc.exe asennus CD:ltä ja seuraamalla ruudulle tulevia ohjeita. Asennusohjelma on englanninkielinen. Ohjelman asennushakemiston voi valita, mutta suosittelemme oletushakemiston käyttämistä. Mikäli työasemassa on ennestään aiempi ohjelmiston versio 2.x, päivittyy se automaattisesti. Mikäli työasemassa on asennettuna aiempi ohjelmiston versio 1.1 tai 1.0, ne voivat jäädä uuden ohjelmaversion rinnalle. Version 2 asennusohjelma ei poista näitä automaattisesti vaan käyttäjän tulee poistaa nämä erikseen. Mikäli Microsoft.NET Framework puuttuu työasemasta asennushetkellä, ehdottaa asennusohjelma sen lataamista verkosta, ja käyttäjän suostuessa, mikäli verkkoyhteys on käytössä, asentaa sen työasemaan. Tämän jälkeen työasema on uudelleenkäynnistettävä jotta itse sovelluksen asennus voidaan viedä loppuun. Ohjelma ei toimi ilman.net Framework versio 2.0.:aa.

4 4(7) GeoCalc piirtoalusta pystyy lukemaan ja kirjoittamaan suoraan yleisimpien CAD ohjelmien tiedostomuotoja (dwg, dgn), mikäli ns. Converter -moduuli on asennettu. Converter on Open Source ohjelmisto, joten se täytyy lisenssiehtojen vuoksi asentaa erikseen. Converter -moduulin asennus tapahtuu käynnistämällä Setup_Converter.exe asennus CD:ltä ja seuraamalla ruudulle tulevia ohjeita. 4. Päivitykset ja henkilökohtaiset asetukset Ohjelman versionumeron sekä lisensointitavan voi tarkistaa GeoCalc valikosta toiminnolla Help->About. Nämä tiedot näkyvät ylimpänä dialogissa. GeoCalc ohjelman uuden version asennuksen voi käynnistää ilman että vanhaa asennusta poistetaan. Asennus säilyttää käyttäjän asetukset. Käyttäjän asetukset, kuten oletusarvot ja henkilökohtaiset materiaalikirjastot talletetaan hakemistoon: %APPDATA%\Vianova\Novapoint\GeoCalc. Esimerkiksi käyttäjälle testuser tämä tarkoittaisi hakemistoa C:\Documents and Settings\testuser\Application Data\ViaNova\Novapoint\GeoCalc ). Tämän hakemiston sisältö voi olla hyvä ottaa mukaan tiedostovarmistusten (backup) piiriin. 5. Ohjelman käynnistys 6. Lisensointi Windows ohjelmavalikkoon tulee asennuksen yhteydessä kansio Novapoint GeoCalc. Kansiossa olevat toiminnot ovat: GeoCalc - käynnistää ohjelman GeoCalc Help Avaa GeoCalc avustetoiminnon. GeoCalc Calculation Samples - Avaa hakemisto jossa ovat mm. käyttöohjeessa käytetyt esimerkkilaskennat. Tuplaklikkaamalla laskentatiedostoja saa laskentaohjelman käyntiin siten että em. laskenta latautuu automaattisesti Lisenssin asennus työasemaan vaatii järjestelmänvalvovan (administrator) oikeudet. Windows 7 käyttöjärjestelmällä lisenssin asennus saattaa vaatia sen että ohjelma käynnistetään Run as administrator toiminnon kautta. GeoCalc ohjelma tukee kahta eri lisensiointiteknologiaa: Omaa GeoCalc yksittäislisenssiä sekä Novapoint verkkolisenssiä (FLEXLM - teknologia). Yksittäislisenssi (SLM) tarkoittaa lisenssiä joka on sidottu yksittäiseen työasemaan. Novapoint verkkolisenssi (NLM) tarkoittaa ns. kelluvaa lisenssiä, jossa lisenssien lukumäärä tarkoittaa yhtäaikaisia käyttäjiä ja lisensiointi ja sen vaatimat palvelut ovat asennettuna lisenssipalvelimella. Mikäli GeoCalc ei käynnistyksen yhteydessä pysty löytämään käypää lisenssiä, ohjelma kysyy lisensointitapaa käyttäjältä:

5 5(7) 6.1. Yksittäislisenssin (SLM) käyttöönotto työasemassa Yksittäislisenssi (SLM) tarkoittaa lisenssiä joka on sidottu yksittäiseen työasemaan. Tämä lisenssi aktivoituu valitsemalla optio Novapoint GeoCalc licensing. Lisenssin aktivoimiseksi on Product Registration dialogiin syötettävä lisenssikoodi kenttään Licence key. Lisenssiavaimen saa helpoiten valitsemalla toiminnon Go to the registration site ja syöttämällä avautuvaan ruutuun on tarvitut tiedot. Vianova asiakastuki lähettää avaimen sähköpostissa. Lisenssiavain on myös mahdollista saada asiakastuesta puhelimitse tai sähköpostilla. Tällöin tarvitaan asiakastietojen lisäksi laitetieto kohdasta Hardware info Verkkolisenssin (NLM) käyttöönotto työasemassa Verkkolisenssi tarkoittaa ns. kelluvaa lisenssiä, jossa lisenssien lukumäärä tarkoittaa yhtäaikaisia käyttäjiä. Lisensiointi ja sen vaatimat palvelut ovat asennettuna lisenssipalvelimella, ohjelmatiedostot puolestaan työasemalla. Työasemalla riittää että ilmoitetaan lisenssipalvelimen nimi. Tämä lisenssi aktivoituu valitsemalla optio Novapoint 16/17 licensing. Kun tämä on valittu, ja mikäli GeoCalc ei käynnistyksen yhteydessä pysty löytämään käypää lisenssiä tai lisenssipalvelinta, ohjelma kysyy lisenssipalvelinta käyttäjältä:

6 6(7) 1. Valitse kohta Specify the License Server. Paina Next jatkaaksesi. 2. Kirjoita ruutuun palvelimen nimi ja paina Next. Tieto lisenssipalvelimesta kirjoitetaan järjestelmärekisteriin: HKEY_LOCAL_MACHINE\SOFTWARE\FLEXlm License Manager 3. Paina lopuksi Finish viimeistelläksesi lisenssipalvelimen valinnan. Mikäli ohjelma ei käynnisty tämänkään jälkeen, ota yhteys järjestelmävalvojaasi. Lisätietoja FLEXlm End User Guide.pdf dokumentissa Verkkolisenssin (NLM) lainaus työasemaan Verkkolisenssin voi lainata työasemaan mikäli ohjelmistoa tarvitaan paikassa jossa ei ole verkkoyhteyttä lisenssipalvelimeen. Edellytyksenä on että lisenssipalvelin sallii lisenssien lainauksen. Tämä on syytä tarkistaa järjestelmän ylläpitäjältä. Lainatessasi verkkolisenssin toimi seuraavasti: Käynnistä työasemassa lmtools sovellus. Lmtools.exe löytyy GeoCalc asennus CD:ltä Avaa Borrowing sivu

7 7(7) Kirjoita Vendor Name kenttään NOVAPT. Kirjoita Return Date kenttään haluamasi lainauksen päättymispäivämäärä muodossa dd-mmm-yyyy. Osa mmm tarkoittaa kuukauden kolmea ensimmäistä kirjainta englannin kielellä. Return Time kenttää ei ole pakko täyttää. Paina Set Borrow Expiration painiketta. Käynnistä Novapoint GeoCalc. Kytke työasema pois verkosta Sammuta lmtools.exe sovellus. 7. Verkkolisenssipalvelimen (NLM) asennus Verkkolisensiointia varten tarvitaan lisenssipalvelin. Lisenssipalvelimen asennusohje ja ohjelmisto löytyvät GeoCalc asennus CD:n kansiosta License. Asennusohje on nimeltään How to license Novapoint.pdf.
