1 [presentation title] via >Insert >Header & Footer Kolmannen osapuolen valvonta betoniteollisuudessa Betonilaborantti- ja mylläri pätevöitymiskurssi Kiwa Inspecta Katriina Tallbacka

2 Esityksen sisältö Kolmannen osapuolen valvonta Betonituotteiden varmennusmenettelyt Sertifiointiprosessi Tarkastuskäynnit Tarkastuslista (valmisbetoni) Laboratoriotyöt 2

3 Yleistä Suomessa on yli 40 vuoden perinteet kolmannen osapuolen valvonnasta betoniteollisuudessa, 1971 perustettiin Betoniteollisuuden laaduntarkastusyhdistys BLT. EU:n jäsenyys rakennustuotteiden vapaa liikkuvuus ja käyttö sisämarkkinoilla yhteiset tuotemäärittelyt EN standardit rakennustuotteiden CE-merkintä Rakennustuoteasetus määrää, että harmonisoitujen tuotestandardien mukaiset tuotteet tulee olla CE-merkittyjä ( alkaen). Tuotteille, joiden CE-merkintä ei ole mahdollista (esim. valmisbetoni ja betoniteräkset) on laadittu vastaavat kansalliset tuotehyväksyntämenettelyt: Tyyppihyväksyntä, Varmennustodistus ja Valmistuksen laadunvalvonnan varmistus. Hyväksynnöillä voidaan osoittaa, että rakennustuote täyttää rakentamista koskevien säännösten vaatimukset. Varmennustodistukset myöntää päteväksi todettu kolmas osapuoli, usein myös CE-merkintä edellyttää kolmannen osapuolen jatkuvaa valvontaa ja FPCsertifikaattia. 3

4 Mitä tarkoittaa kolmannen osapuolen valvonta? Kolmannen osapuolen valvonta tarkoittaa puolueettoman tahon suorittamaa valvontaa. Tällainen valvontaa tekevä toimielin on esim. Inspecta Sertifiointi Oy Kolmannen osapuolen toimintaa valvoo FINAS, joka myös myöntää pätevyyden toimia tehtävässä Kolmas osapuoli (sertifioija) varmentaa, että toiminta täyttää vaatimukset Valvonta perustuu aina tuotekohtaisiin vaatimuksiin (ohjeet, standardit) Valvonnasta myönnetään todistus eli sertifikaatti (varmennustodistus) Toiminnan/valmistuksen vaatimustenmukaisuutta valvotaan säännöllisillä tarkastuskäynneillä 1-3 kertaa vuodessa tuoteryhmästä riippuen. Vastuu tuotteiden vaatimustenmukaisuudesta on aina sertifikaatinhaltijalla. Tuotesertifiointi ei vähennä tätä vastuuta. 4

5 Varmennusmenettelyt FI-merkintä Inspecta Sertifiointi Oy:n tuotesertifiointimenettely. Vaatimukset on esitetty tuoteryhmäohjeissa. Varmennustodistus Perustuu säädöksiin laki eräiden rakennustuotteiden tuotehyväksynnästä (954/2012) ja Ympäristöministeriön asetus eräiden rakennustuotteiden hyväksynnästä (555/2013), viranomaishyväksynnän minimitaso CE-merkintä Perustuu harmonisoituihin tuotestandardeihin ja rakennustuoteasetukseen Tyypppihyväksyntä Perustuu säädöksiin laki eräiden rakennustuotteiden tuotehyväksynnästä (954/2012) ja Ympäristöministeriön asetus eräiden rakennustuotteiden hyväksynnästä (555/2013) 5

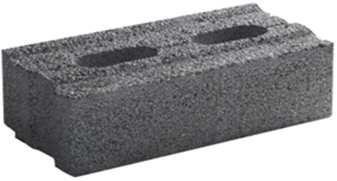

6 Betonituotteiden varmennusmenettelyt Betonielementit Valmisbetoni Betoniputket ja -kaivot Ympäristöbetonituotteet Betoni- ja kevytsoraharkot Betoniteräkset Betonimuottiharkot Kuivabetonit ja muurauslaastit BY-varmennustodistus Inspecta LV varmentaja 6

7 Vaatimusasiakirjat Tuote FI Tuotesertifikaatti FI tai By Varmennustodistus Valmisbetoni TR 14:2017 TR 62: CE Betonielementit TR 15:2017 TR 61:2014 Useita EN-standardeja (AVCP 2+) Betoniputket ja -kaivot TR ohje valmisteilla - EN 1916 ja EN 1917 (AVCP 4) Ympäristöbetonituotteet TR 52: EN 1338, EN 1339 ja EN 1340 (AVCP 4) Betoni- ja kevytbetoniharkot SFS EN Betonimuottiharkot SFS 5692 EN EN (AVCP 4) Kuivabetonit - AP 17 EN EN

8 Valmisbetonin vaatimusasiakirjat 8

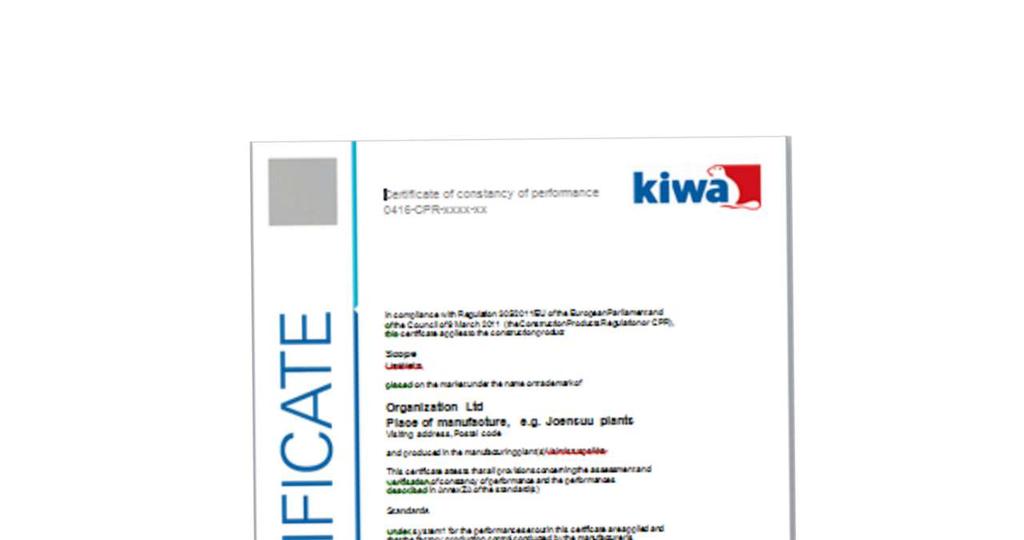

9 Sertifiointiprosessi Hakemus sertifiointilaitokselle Alkutarkastus Selvitetään onko henkilöstön ja laitteiston osalta olemassa edellytykset vaatimusten mukaiseen toimintaan ja laadunvalvontaan Sertifikaatin myöntäminen Oikeus käyttää tuotteissa ja niiden pakkauksissa sertifiointimerkkiä Sertifikaatin haltija ylläpitää vaatimustenmukaista laadunvalvontajärjestelmää Säännölliset tarkastuskäynnit Tarkastuksen päätavoite on todentaa, että valmistuksen ja laadunvalvonnan edellytykset ovat jatkuvasti olemassa 9

10 Tarkastuskäynnit Tarkastuskäynnin ajankohta sovitaan ennakkoon tehtaan laadunvalvonnasta vastaavan henkilön kanssa Tarkastus perustuu tarkastuslistaan, kuitenkin tarkastuksissa voi olla eri painoalueita Tarkastuksesta laaditaan raportti, johon kirjataan havaintoja ja mahdolliset poikkeamat Poikkeama luokitellaan joko lieväksi poikkeamaksi tai vakavaksi poikkeamaksi Rakenteen kantavuuteen, turvallisuuteen ja säilyvyyteen liittyvät poikkeamat luokitellaan aina vakaviksi, myös poikkeamat joita ei ole korjattu annettuun määräaikaan mennessä tai toistuvat poikkeamat luokitellaan vakaviksi. Vakavan poikkeaman korjaavat toimenpiteet todetaan ylimääräisessä tarkastuksessa 10

11 1. Laadunvalvonnan yleiset järjestelyt Tarkastuslista Laatukäsikirja, valmistajan laatima kuvaus tehtaan toiminnasta ja laadunvalvontamenettelyistä Johdon katselmus Noudatettavat vaatimusasiakirjat Havaintoja Tarkastus perustuu tehtaan laatukäsikirjaan ja sovellettaviin vaatimusasiakirjoihin. Laatukäsikirjan pitäminen ajan tasalla unohtuu Vanhat LV-ohjeet kummittelevat voimassa olevien seassa Onko tehtaalle hankittu by 65 Betoninormit 2017? 11

12 2. Vastuuhenkilöt ja pätevyydet Tarkastuslista Henkilöstö pätevyydet/muutokset Valmistusta johtava henkilö Laadunvalvonnasta vastaava henkilö Betonilaborantti Prosessinohjaaja (betonimylläri) Näytteenottaja Koulutus- ja kokemusrekisteri Resurssien riittävyys Havaintoja Varamiehitys sairaustapauksissa ja lomien ajaksi suunniteltava Henkilöiden tehtäviä ei ole määritetty selvästi esim. kalibroinnit tai säänkestävyyden tasokokeet 12

13 3. Tuotantolaitoksen tilat Tarkastuslista Laboratoriotilat Tuotantotilat Raaka-aineiden varastotilat Tilojen kunto yleensä Järjestys ja siisteys Havaintoja Laiminlyönnit päivittäisessä järjestyksen ja siisteyden ylläpidossa paikkojen kuntoon saattaminen jälkeenpäin on lähes mahdotonta Tarpeettomien tavaroiden jättäminen aseman tiloihin tai pihamaalle voi aiheuttaa turvallisuusriskejä, vaikeuttaa puhtaanapitoa Siisti ympäristö ja hyvä järjestys antaa positiivisen kuvan yrityksestä Raaka-aineiden tilapäisvarastoinnissa puutteita 13

14 4. Koneet ja laitteet Tarkastuslista Laitteiden ja välineiden huolto, kunnossapito sekä kalibroinnit - Annostelulaitteet - Testauspuristin, rekisteröintilaite, tasotarkistuskoe - Koekappalemuotit - Koekappaleiden säilytys - Ilmamittari - Muut laboratoriolaitteet ja välineet Annostelun rekisteröintilaite Havaintoja - Kalibroinnit myöhässä - Kalibrointi ei ole tehty käyttöalueella - Hihnavaaka kantaa - Koekappaleiden säilytysaltaasta puuttuu vettä, koekappaleet osittain kuivina, veden lämpötila pielessä 14

15 5. Raaka-aineet ja tarvikkeet Tarkastuslista Käytössä olevat raaka-aineet ja tapahtuneet muutokset. Sementti Seosaineet Kiviainekset Lisäaineet Kuitu Betoniteräkset ja -raudoitteet Raaka-aineiden suoritustasoilmoitukset tai laatuselosteet Raaka-aineiden säilytys ja vastaanotto Havaintoja Kiviainesten laadunvalvontatiedot ei aina saatavilla esim. radioaktiivisuus Jatkossa erityisen tärkeää asettaa asiakasvaatimukset kiviainekselle, CE-merkki ei itsessään takaa kiviaineksen sopivuutta betoniin, vaan sillä valmistaja ilmoittaa tuotteen ominaisuudet, asiakas varmistaa tuotteen soveltuvuuden aiottuun käyttöön Raaka-ainemuutoksen vaikutus betonin ominaisuuksiin tulee varmistaa ennakkokokeilla Jatkuva silmämääräinen valvonta on tärkeää! Raaka-ainesäiliöiden merkinnöissä puutteita 15

16 6. Betonimassan koostumus ja valmistus Tarkastuslista Annostelutarkkuus Annostelun hälytysrajat Sekoitusaika Notkeuden korjaus Lisävesi Betonin lämpötila Valmistuksen seuranta yleensä Kiviaineksen kosteuden seuranta Havaintoja Hälytysrajojen asettaminen kohdalleen, turhien hälytysten kuittausten mukana voi mennä vahingossa läpi merkittäviäkin annosteluvirheitä Reseptien nimeäminen, vanhat reseptit pois ohjausjärjestelmästä Kiviainesten kosteusmittaustietoja ei viedä ohjausjärjestelmään 16

17 7. Betonin toimittaminen Tarkastuslista Havaintoja Tilausten vastaanotto Betonin toimittaminen Kuljetusmatkan vaikutus betonin ominaisuuksiin esim. ilmamäärä Kuormakirjamerkinnät Ohjeistus massan notkistaminen työmaalla Reklamaatiot Vajaalaatuilmoitukset tilaajalle ja rakennuttajalle Tilaajavaatimuksia ei ole kirjattu ylös esim. P- lukubetonit Kuormakirjassa kirjattu yleisesti esim. säänkestävä (ilmoitettava rasitusluokka esim. XF1) ei voi olla säänkestävä XC1 Miten varmistetaan, että rahtikirjassa ilmoitettu ilmamäärä, notkeus ja lämpötila ovat vielä työmaallakin (esim. vertailukokeet) Työmaalla notkistetun massan dokumentointi Reklamaatioiden korjaavat toimenpiteet kirjattava ylös 17

18 8. Laadunvalvonta Tarkastuslista Puristuslujuuden näytteenotto (tiheys ja edustavuus) Notkeus Ilmamäärämittaukset Vesi/sideainesuhteen seuraaminen Vesitiiveyskokeet Säänkestävyyden tasokokeet LIVI-laatimusten mukaiset toimitukset ja dokumentointi P-lukubetoniten ennakkokokeet P-lukulaskelmat Pakkasbetonikokeet Kiviainesten kosteuden seuranta Valmistetun betonin kelpoisuuden toteaminen (betoniperhelaskelmat) Uusien reseptien käyttöönotto Havaintoja Näytteenotto ei aina edustavaa Puristuslujuusnäytteitä hylätään ilman kunnollisia perusteita Toiminta tilanteessa kun tulos alittaa vaatimukset ei jää jälkeä miten on toimittu LIVI kohteissa poiketaan vaatimuksista sovittu urakoitsijan kanssa poikkeavista menettelyistä, sovittuja menettelyjä ei ole kirjattu Lujuustason ongelmat, jos tavoitelujuus määritetään mahdollisimman alhaiseksi, alittavien tulosten riski kasvaa, jos henkilöstö ei reagoi aktiivisesti saatuihin tuloksiin ja korjaa sementtimäärää tarvittaessa voi tilanne paljastua vasta perhelaskennassa. Jos arviointiväli on esim. puoli vuotta koko pitkä jakso on vaatimukset alittava. Uusi resepti pitää testata heti kun otetaan käyttöön 18

19 9. Edellisen tarkastuksen poikkeamat Tarkastuksessa käydään läpi aina edellisessä tarkastuksessa havaitut poikkeamat ja niiden korjaus Jos poikkeamaa ei ole korjattu se kirjataan vakavaksi poikkeamaksi, josta seuraa ylimääräinen tarkastuskäynti Jos aikaisemmin havaittu ja jo kerralleen korjattu poikkeama toistuu, se kirjataan vakavaksi 19

20 Laboratoriotyöt Laboratoriotyöt ovat osa laadunvarmistusjärjestelmää Raaka-aineiden valvontaa Kiviainesten kosteuspitoisuuden määrittäminen, rakeisuuden määrittäminen, litteysmääritys, humusmääritys jne. Alkutestaus, ennakkokokeet ja tasokokeet Valitaan betonin koostumus Jatkuva laadunvalvonta, tuotannon ohjaus hallitaan prosessia Notkeus, puristuslujuus, tiheys, ilmamäärä, v/s-suhde Kelpoisuuden toteaminen Osoitetaan tuoteominaisuuksien täyttyminen Laboratoriotyöt vaihtelee tuotantolaitoksesta ja tuotantosuunnasta riippuen Valmisbetoni, elementit, betonituotteet, kuivatuotteet jne. Laboratoriotöitä voidaan alihankkia Ulkopuolinen päteväksi todettu testauslaitos Laboratoriotöitä voidaan keskittää yrityksen sisällä 20

21 Laboratoriotöiden perusvaatimukset Pätevä ko. testausmenetelmiin perehtynyt laborantti Asianmukaiset tilat laboratoriotöitä varten Testeissä tarvittavat kalibroidut laitteet ja välineet Testausstandardit ja muut tarvittavat ohjeet (betoninormit, testausstandardit) Testitulosten yksilöinti, raportointi, arkistointi ja jäljitettävyys Tarvittavat ohjelmistot esim. Betoniperheohjelma 21

22 Laborantti Valmistuksesta ja laadunvalvonnasta vastaavilla henkilöillä tulee olla riittävät tiedot, koulutus ja kokemus ko. betonin valmistuksesta Valmistuksesta ja laadunvalvonnasta vastaavien henkilöiden koulutuksesta ja kokemuksesta tulee pitää asianmukaista rekisteriä Betonilaborantti ja mylläri kurssin suorittaminen antaa hyvät valmiudet ja pätevyyden hoitaa betonin valmistuksen laadunvalvontaan liittyviä testejä ja laadunvalvontaa FISE pätevyys 22

23 Laboratoriotilat ja testauslaitteet Valmisbetonilaitoksella pitää olla käytettävissä tuotantotiloista erotettu laboratorio Tehtaan laatukäsikirjassa tulee esittää luettelo tehtaalla olevista testaus-, mittaus- ja tarkastusvälineistä Jos testaus alihankitaan laatukäsikirjassa tulee kuvata mistä saadaan tehtaan käyttöön tarvittavat laitteet tai palvelut ja miten varmistetaan menetelmien standardinmukaisuus Testaus-, mittaus- ja tarkastusvälineiden kalibrointimenettelyt ja kalibrointitiheys tulee ohjeistaa Testauslaiteet ja välineet tulee olla ko. testausstandardin vaatimusten mukaiset 23

24 Laboratoriotöissä tarvittavat ohjeet Laadunvalvontasuunnitelma Mitä laadunvalvontatestejä tehdään Näytteenottotaajuus Näytteenoton edustavuus Näytteenotto-ohje Laborantilla tulee olla käytettävissä testausstandardit On suositeltavaa laatia selkokieliset työohjeet esim. koekappaleen valmistamisesta, testauksen eri vaiheista Kalibrointiohjeet Laitteiden huolto-ohjeet Muut vaatimusasiakirjat esim. Betoninormit, tuoteryhmäohjeet 24

25 Laadunvalvontakokeiden dokumentointi Laadunvalvonnan tulokset tulee aina kirjata Valmistus- ja testauspäiväkirja Testauspäiväkirja, näytteiden yksilöinti, tehdyt testit Jäljitettävyys Arkistointi (10 vuotta) Betoniperheohjelma 25

26 Betonin puristuslujuuden tasotarkistuskoe Jos valmistaja testaa itse betonin puristuslujuuden, tulee tehdä vuosittain puristuslujuuden tasotarkistuskoe hyväksytyn laboratorion kanssa. Tasokoemenettely on kuvattu Inspecta Sertifiointi Oy ohjeessa TR 100:2010 Tasokoe tehdään kerran vuodessa, ajoitetaan puolen vuoden välein puristimen kalibroinnin kanssa Tasokoe on puristin ja koekappaletyyppikohtainen Valmistetaan 18 koekappaletta, joista puolet toimitetaan hyväksyttyyn koetuslaitokseen testattavaksi Tasokokeella osoitetaan tehtaan puristuslujuuden testauksen vertailukelpoisuus hyväksytyn laboratorion kanssa Tasotarkistuskokeessa on asetettu vaatimukset Keskiarvopoikkeamalle Tulosten hajonnalle Lujuudelle Tasokokeen tulos tarkastetaan Inspectan toimesta ja tasokokeen hyväksymisestä/hylkäämisestä tehdään päätös. 26

27 Tasokokeessa huomioitava Tasokokeella osoitetaan puristuslujuudentestauksen vertailukelpoisuus, siksi on tärkeää, että koekappaleet ovat mahdollisimman vertailukelpoiset keskenään Minimoi asiat jotka mahdollisesti lisäävät koekappaleiden hajontaa Valitse tasokoekappaleiden betonilaaduksi yleinen tuttu resepti, josta on kokemusta Lujuusluokan voi valita vapaasti Kun alhainen lujuusluokka kriteerit ovat tiukemmat, koska esim. keskiarvopoikkeama kriteeri on esitetty prosenttina Kun koekappaleet valmistetaan yhdestä betoniannoksesta hajonta on pienempi (tasokoeohje mahdollistaa, että koekappaleet valmistetaan kahdessa erässä) Varmista yhdenmukaiset säilytysolosuhteet itse testattavien ja hyväksyttyyn testauslaitokseen menevien koekappaleiden välillä Sovi koetuslaitoksen kanssa pintojen käsittelystä Ilmoita tulokset Inspectalle ja tieto hyväksytystä testauslaitoksesta 27
