1 DIGITAALIKAMERA Käyttöohje Fi Fi

2 Tuotedokumentaatio Tämän tuotteen käyttöohjeet on jaettu kahteen osaan. Tämä opas (Käyttöohje) sisältää ohjeet kameran valmisteluun käyttöä varten sekä kuvien ottamiseen ja tarkastelemiseen. Kattavat tiedot esimerkiksi P-, S-, A- ja M-tiloista, toistosta, kuvien kopioimisesta tietokoneelle, tulostamisesta ja katselemisesta televisiossa, kameran valikoista, vianmäärityksestä sekä lisävarusteena saatavista salamalaitteista ovat PDF-muotoisessa Käyttöoppaassa, joka on kameran mukana toimitetulla CD-levyllä. Tämän Käyttöoppaan lukemisessa käytetään Adobe Reader- tai Adobe Acrobat Reader 5.0 -ohjelmaa tai uudempaa, jonka voi ladata ilmaiseksi Adoben sivustolta. 1 Käynnistä tietokone ja aseta CD-levy asemaan. 2 Kaksoisnapsauta CD-kuvaketta (Nikon D3000) kohdassa Computer (Tietokone) tai My Computer (Oma tietokone) (Windows) tai työpöydällä (Macintosh). 3 Kun kaksoisnapsautat INDEX.pdf-kuvaketta, näkyviin tulee kielenvalintaikkuna. Avaa Käyttöopas valitsemalla kieli. Lisätietoja kameran valikoista ja muista aiheista saa kameran ohjejärjestelmästä tämän ohjeen sivulla 7 kuvatulla tavalla. A Turvallisuudesta Ennen kuin käytät kameraa ensimmäistä kertaa, lue turvaohjeet kohdasta Turvallisuudesta (0 ii iv). Oppia ikä kaikki Osana Nikonin Oppia ikä kaikki -tuotetuki- ja koulutuskampanjaa seuraavissa Websivustoissa on saatavilla ajankohtaista, päivitettyä tietoa: Käyttäjät Yhdysvalloissa: Käyttäjät Euroopassa ja Afrikassa: Käyttäjät Aasiassa, Oseaniassa ja Lähi-idässä: Annetuista osoitteista saat viimeisimmät tuotetiedot, vinkit, vastaukset usein esitettyihin kysymyksiin ja yleiset digitaalista kuvantamista ja valokuvausta koskevat ohjeet. Voit saada lisätietoa myös oman alueesi Nikon-edustajalta. Katso yhteystiedot seuraavasta URLosoitteesta: Tietoja tavaramerkeistä Macintosh, Mac OS ja QuickTime ovat Apple Inc:n rekisteröityjä tavaramerkkejä. Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. SD-logo on SD Card Associationin tavaramerkki. PictBridge ja SDHC-logo ovat tavaramerkkejä. Adobe, Adobe-logo, Acrobat ja Adobe Reader ovat Adobe Systems Incorporatedin tavaramerkkejä. Kaikki muut tässä oppaassa ja muissa Nikon-tuotteen mukana toimitetuissa asiakirjoissa mainitut tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

3 Turvallisuudesta... ii Huomautuksia... iii X Johdanto 0 1 Esittely... 1 Tutustuminen kameraan... 2 Kameran valikot... 7 Ensimmäiset vaiheet s Perusvalokuvaus ja toisto 0 17 Tähtää ja laukaise -kuvaus (i-ja j-tilat) Luova valokuvaus (kuvausohjelmat) Perustoisto... 24! Opastila 0 27 Opasvalikko Ota kuva: Kuvien ottaminen opastilassa Näytä/poista: Kuvien katselu ja poistaminen opastilassa Aseta: Kameran asetusten muuttaminen opastilassa z Lisätietoja valokuvauksesta 0 33 Tarkennus Kuvanlaatu ja kuvakoko Kuvanottotapa Yhdysrakenteisen salaman käyttäminen ISO-herkkyys Aktiivinen D-Lighting n Muut tiedot 0 47 Yhteensopivat mikroprosessoriohjatut objektiivit Muut lisävarusteet Kameran hoito Virheilmoitukset Tekniset tiedot i

4 Turvallisuudesta Lue seuraavat turvallisuusohjeet kokonaan ennen tuotteen käyttöä. Näin voit estää tämän Nikon-tuotteen vaurioitumisen sekä itsesi tai muiden loukkaantumisen. Säilytä turvaohjeet sellaisessa paikassa, että ne ovat tuotteen kaikkien käyttäjien saatavilla. Ohjeiden noudattamatta jättämisen mahdolliset seuraukset on merkitty seuraavalla symbolilla: A Varoitukset on merkitty tällä kuvakkeella. Lue kaikki varoitukset ennen tämän Nikon-tuotteen käyttöä henkilövahinkojen välttämiseksi. VAROITUKSET A Pidä aurinko kuva-alan ulkopuolella Pidä aurinko kaukana kuva-alasta, kun kuvaat taustavalaistuja kohteita. Kameraan tarkentuva auringonvalo voi aiheuttaa tulipalon, jos aurinko on kuva-alassa tai sen lähellä. A Älä katso aurinkoa etsimen läpi Auringon tai muun voimakkaan valolähteen katseleminen etsimen läpi saattaa heikentää näköä pysyvästi. A Katkaise virta heti toimintahäiriön sattuessa Jos huomaat laitteesta tai verkkolaitteesta (saatavissa erikseen) tulevan savua tai epätavallista hajua, irrota virtajohto ja akku heti varoen polttamasta itseäsi. Käytön jatkaminen voi aiheuttaa henkilövahinkoja. Kun olet irrottanut akun, vie laite tarkistettavaksi Nikonin valtuuttamaan huoltoon. A Älä käytä kameraa herkästi syttyvien kaasujen lähettyvillä Älä käytä elektronisia laitteita herkästi syttyvien kaasujen lähettyvillä, koska seurauksena voi olla räjähdys tai tulipalo. A Pidä tuotteet poissa lasten ulottuvilta Tämän ohjeen noudattamatta jättäminen voi aiheuttaa henkilövahinkoja. A Älä pura kameraa Tuotteen sisällä olevien osien koskettaminen voi aiheuttaa henkilövahinkoja. Jos tuote toimii virheellisesti, sen saa korjata vain pätevä huoltoedustaja. Jos tuotteen kotelo hajoaa putoamisen tai muun onnettomuuden seurauksena, irrota virtajohto ja akku tai paristo heti ja vie tuote tarkistettavaksi valtuutettuun Nikon-huoltoon. A Älä aseta hihnaa pienen lapsen tai vauvan kaulaan Kameran hihnan paneminen pienen lapsen tai vauvan kaulaan voi aiheuttaa kuristumisen. A Noudata varovaisuutta salaman käytössä Kameran ja salaman käyttäminen lähellä ihoa tai muita kohteita voi aiheuttaa palovammoja. Salaman käyttö kuvattavan henkilön silmien lähellä voi heikentää näköä tilapäisesti. Vauvoja kuvattaessa on oltava erityisen varovainen. Salaman pitäisi olla vähintään metrin päässä kohteesta. A Etsimen diopterin säätimen käyttö Jos säädät etsimen diopteria etsimen ollessa lähellä silmääsi, varo osumasta sormella vahingossa silmääsi. A Vältä kosketusta nestekiteisiin Jos näyttö menee rikki, varo rikkoutunutta lasia ja pidä huoli, ettei nestekiteitä pääse iholle, silmiin tai suuhun. A Käytä asianmukaisia kaapeleita Kun teet laitekytkentöjä, käytä vain Nikonin käyttötarkoitukseen toimittamia tai myymiä kaapeleita, jotta tuote on edelleen tuotesäännösten mukainen. A CD-ROM-levyt Ohjelmiston ja käyttöohjeet sisältäviä CD-ROM-levyjä ei saa toistaa CD-soittimessa. CD-ROM-levyjen toistaminen CD-soittimessa voi aiheuttaa kuulovaurion tai vahingoittaa laitetta. A Noudata akkujen ja paristojen käytössä riittäviä varotoimia Akut tai paristot voivat vuotaa tai räjähtää, jos niitä käsitellään väärin. Noudata seuraavia varotoimia, kun käsittelet tämän tuotteen akkuja ja paristoja: Käytä vain tähän laitteeseen hyväksyttyjä akkuja tai paristoja. Älä aseta akkuja tai paristoja oikosulkuun tai yritä purkaa niitä. Varmista, että kamerasta on katkaistu virta, ennen kuin vaihdat akun tai pariston. Jos käytät verkkolaitetta, varmista että se on irrotettu pistorasiasta. Älä aseta akkuja tai paristoja väärin päin tai ylösalaisin. Suojaa akut ja paristot avotulelta ja voimakkaalta kuumuudelta. Älä upota akkuja tai paristoja veteen tai altista niitä vedelle. Aseta liitinsuojus paikalleen akun kuljettamisen ajaksi. Älä kuljeta tai säilytä akkua tai paristoa metalliesineiden, esimerkiksi kaulaketjujen tai hiusneulojen, joukossa. Akut tai paristot voivat vuotaa täysin purkautuneina. Poista tyhjä akku tai paristo tuotteesta välttääksesi tuotteen vaurioitumisen. Kun akkua tai paristoa ei käytetä, kiinnitä liitinsuojus paikalleen ja säilytä akkua tai paristoa viileässä, kuivassa paikassa. Akku tai paristo voi olla kuuma heti käytön jälkeen tai silloin, kun tuotetta on käytetty pitkään akku- tai paristovirralla. Ennen kuin poistat akun tai pariston, katkaise kamerasta virta ja anna akun tai pariston jäähtyä. Lopeta akun tai pariston käyttö heti, jos huomaat sen jotenkin muuttuneen, esimerkiksi värjäytyneen tai vääntyneen. ii

5 A Noudata pikalaturin käytössä riittäviä varotoimia Pidä laite kuivana. Tämän varotoimen noudattamatta jättäminen voi aiheuttaa tulipalon tai sähköiskun. Pistokkeen metalliosissa tai niiden lähellä oleva pöly on poistettava kuivalla liinalla. Pölyisen laitteen käyttäminen voi aiheuttaa tulipalon. Älä koske virtajohtoon tai mene akkulaturin lähelle ukonilman aikana. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa sähköiskun. Älä vahingoita virtajohtoa, muuta sen rakennetta tai vedä tai taivuta sitä voimakkaasti. Älä aseta sen päälle raskaita esineitä äläkä altista sitä kuumuudelle tai avotulelle. Jos johdon eriste vaurioituu ja johtimet paljastuvat, toimita johto valtuutettuun Nikonhuoltoon tarkastettavaksi. Tämän varotoimen noudattamatta jättäminen voi aiheuttaa tulipalon tai sähköiskun. Älä kosketa pistoketta tai laturia märin käsin. Tämän varotoimen noudattamatta jättäminen saattaa aiheuttaa sähköiskun. Älä käytä matkamuuntajien tai -sovittimien kanssa, jotka on suunniteltu muuntamaan jännitteestä toiseen, tai DC-AC -muuntajien kanssa. Tämän varoituksen noudattamatta jättäminen voi vahingoittaa tuotetta tai aiheuttaa siinä ylikuumenemista tai tulipalon. Huomautuksia Tämän käyttöohjeen mitään osaa ei saa jäljentää, tallentaa tietojen noutojärjestelmään, siirtää tai kääntää vieraalle kielelle ilman Nikonin etukäteen myöntämää kirjallista lupaa. Nikon varaa oikeuden muuttaa näissä käyttöohjeissa olevia teknisiä tietoja tai laitteistojen ja ohjelmistojen ominaisuuksia milloin tahansa ilman ennakkoilmoitusta. Nikon ei ole vastuussa vahingoista, joita tämän laitteen käyttö voi aiheuttaa. Näiden käyttöohjeiden tiedot on pyritty saamaan mahdollisimman kattaviksi ja oikeiksi. Jos kuitenkin huomaat ohjeissa puutteita tai virheitä, pyydämme ilmoittamaan niistä paikalliselle Nikonin edustajalle (osoite ilmoitetaan erikseen). iii

6 Huomautus eurooppalaisille asiakkaille VAROITUS AKUN KORVAAMINEN VÄÄRÄNLAISELLA AKKUTYYPILLÄ SAATTAA JOHTAA RÄJÄHDYKSEEN. HÄVITÄ KÄYTETYT AKUT OHJEIDEN MUKAISESTI. Tämä merkintä osoittaa, että tuote on kerättävä erillään muusta jätteestä. Seuraavat ilmoitukset koskevat vain Euroopan maissa olevia käyttäjiä: Tämä tuote on tarkoitettu kerättäväksi erikseen asianmukaisessa keräyspisteessä. Älä hävitä niitä tavallisen kotitalousjätteen mukana. Lisätietoja saat myyjältä tai jätehuollosta vastaavilta paikallisilta viranomaisilta. Tämä merkintä akussa osoittaa, että akku on kerättävä erillään muusta jätteestä. Seuraavat ilmoitukset koskevat vain Euroopan maissa olevia käyttäjiä: Kaikki akut, olipa niissä tämä symboli tai ei, on vietävä niille tarkoitettuun erilliseen keräyspisteeseen. Älä hävitä niitä tavallisen kotitalousjätteen mukana. Lisätietoja saat myyjältä tai jätehuollosta vastaavilta paikallisilta viranomaisilta. Tallennusvälineiden hävittäminen tai luovuttaminen toiselle henkilölle Kuvien poistaminen tai muistikorttien tai muiden tallennusvälineiden alustaminen ei poista kuvatietoja täysin. Joissakin tapauksissa poistetut tiedostot voidaan palauttaa pois heitetyistä tallennusvälineistä kaupallisten ohjelmistojen avulla. Tällöin on olemassa henkilökohtaisen kuvamateriaalin väärinkäytön mahdollisuus. Henkilökohtaisten tietojen suojaaminen on käyttäjän vastuulla. Poista tallennusvälineestä tiedot pysyvästi käyttämällä jotain kaupallista poisto-ohjelmaa tai alustamalla tallennusväline ja täyttämällä se kuvatiedostoilla, joissa ei ole henkilökohtaisia tietoja (esimerkiksi kuvilla, joissa on vain taivasta) ennen tallennusvälineen hävittämistä tai sen luovuttamista toiselle henkilölle. Vaihda myös kuvat, jotka on valittu valkotasapainon esiasetukseen käsin. Varo vahingoittamasta itseäsi tai muita, jos hävität tallennusvälineen hajottamalla sen. Käytä vain Nikon-merkkisiä elektronisia lisälaitteita Nikon-kamerat on suunniteltu vaativien standardien mukaan, ja ne sisältävät monimutkaista elektroniikkaa. Vain Nikonin hyväksymät Nikon-merkkiset elektroniset lisälaitteet ja -tarvikkeet (esimerkiksi akkulaturit, akut, verkkolaitteet ja salamalaitteet) on suunniteltu ja testattu niin, että ne sopivat varmasti yhteen kameran elektroniikkapiirin kanssa. Muiden kuin Nikon-merkkisten elektronisten lisävarusteiden käyttö voi vaurioittaa kameraa ja mitätöidä Nikonin takuun. Muiden valmistajien litiumioniakut, joissa ei ole oikealla näkyvää Nikonin hologrammia, voivat haitata kameran normaalia toimintaa ja aiheuttaa akkujen ylikuumentumisen, syttymisen, halkeamisen tai vuotamisen. Lisätietoja Nikon-merkkisistä lisävarusteista saat paikalliselta valtuutetulta Nikon-jälleenmyyjältä. Kopiointikieltoa koskeva huomautus Huomaa, että pelkkä skannerilla, digitaalikameralla tai muulla laitteella digitaalisesti kopioidun materiaalin hallussapito saattaa olla lain mukaan rangaistavaa. Kohteet, joita lain mukaan ei saa kopioida Älä kopioi seteleitä, kolikoita, arvopapereita, valtion obligaatioita tai paikallishallinnon yleisöobligaatioita siinäkään tapauksessa, että kyseiset kopiot on merkitty mallikappaleiksi. Ulkomailla liikkeellä laskettujen seteleiden, kolikoiden tai arvopaperien kopioiminen on kiellettyä. Käyttämättömien, valtion liikkeelle laskemien postimerkkien tai postikorttien kopioiminen on kielletty ilman valtion myöntämää ennakkolupaa. Valtion julkaisemien leimamerkkien ja lain edellyttämien varmistettujen asiakirjojen kopioiminen on kielletty. Tiettyä kopiointia tai jäljentämistä koskevat varoitukset Lainsäädännöllä on voitu rajoittaa myös yksityisten yritysten tiettyjen dokumenttien kopiointia ja jäljentämistä, ellei yritys käytä kopioita omassa liiketoiminnallisessa käytössään. Älä myöskään kopioi valtioiden passeja, julkisten ja yksityisten yhteisöjen myöntämiä lisenssejä, henkilötodistuksia, lippuja, ruokailukuponkeja tai muita vastaavia asiakirjoja. Noudata tekijänoikeuksia Tekijänoikeuksin suojatun aineiston, kuten kirjojen, musiikin, maalausten, puukaiverrusten, karttojen, piirustusten, elokuvien ja valokuvien, kopiointia ja jäljentämistä säädellään kansallisilla ja kansainvälisillä tekijänoikeuslaeilla. Älä käytä tätä tuotetta laittomien kopioiden tekemiseen tai tekijänoikeuslakien rikkomiseen. iv

7 XJohdanto Esittely Kiitos, että olet hankkinut digitaalisen Nikon-järjestelmäkameran. Tämä opas sisältää ohjeet kameran valmisteluun käyttöä varten sekä kuvien ottamiseen ja tarkastelemiseen. Kuvakkeet ja merkintätavat Tässä ohjeessa on käytetty seuraavia kuvakkeita ja merkintätapoja, joiden avulla löydät helposti tarvitsemasi tiedot: X D A Tärkeän huomautuksen kuvake. Lue nämä kohdat ennen kameran käyttöä kameran vahingoittumisen välttämiseksi. Tämä kuvake viittaa huomautuksiin, jotka tulee lukea ennen kameran käyttöä. 0 Tällä kuvakkeella viitataan käyttöoppaan muilla sivuilla oleviin lisätietoihin. D Käytä vain Nikon-merkkisiä lisälaitteita Vain Nikonin hyväksymien Nikon-merkkisten lisävarusteiden on varmistettu toimivan Nikon-digitaalikameran toiminta- ja turvallisuusvaatimusten mukaisesti. MUIDEN KUIN NIKON- MERKKISTEN LISÄVARUSTEIDEN KÄYTTÖ VOI VAURIOITTAA KAMERAA JA MITÄTÖIDÄ NIKONIN TAKUUN. D Kameran ja lisävarusteiden huolto Kamera on tarkkuuslaite, joka vaatii säännöllistä huoltoa. Suosittelemme tarkastuttamaan kameran alkuperäisellä jälleenmyyjällä tai Nikonin valtuuttamassa huollossa yhden tai kahden vuoden välein ja huollattamaan sen kolmen tai viiden vuoden välein (nämä palvelut ovat maksullisia). Säännöllinen tarkastus ja huolto ovat erityisen suositeltavia, jos käytät kameraa ammatillisiin tarkoituksiin. Suosittelemme, että otat mukaan kaikki säännöllisesti käyttämäsi lisävarusteet, kuten objektiivit ja salamalaitteet, kun viet kameran tarkastukseen tai huoltoon. A Ennen tärkeiden kuvien ottamista Ennen kuin kuvaat tärkeissä tilaisuuksissa (kuten häissä tai kun olet lähdössä kameran kanssa matkalle), ota testikuva varmistaaksesi, että kamera toimii normaalisti. Nikon ei vastaa tuotteen vioista mahdollisesti johtuvista vahingoista tai menetetyistä tuloista. A Kameran asetukset Tämän käyttöoppaan ohjeissa oletetaan, että kamerassa käytetään oletusasetuksia. 1

8 Tutustuminen kameraan Tutustu aluksi kameran säätimiin ja näytön toimintoihin. Tähän lukuun kannattaa lisätä kirjanmerkki, jotta siihen on helppo palata käyttöopasta lukiessa. X Kameran runko Tilanvalitsin Polttotason merkki (E) 3 R (tieto) -painike E (valotuksen korjaus) -painike N (aukko) -painike Salaman korjaus -painike 5 Laukaisin Virtakytkin Tarkennusapuvalo Itselaukaisimen merkkivalo Punasilmäisyyden vähennysvalo Infrapunavastaanotin 9 Rungon suojus 10 Mikroprosessoriliitännät 11 Yhdysrakenteinen salama M (salamatila) -painike...42 Y (salaman korjaus) -painike 13 Kameran hihnan kiinnike 14 Virtaliittimen kansi 15 E (itselaukaisin) -painike Fn (toiminto) -painike 16 Kohdistusmerkki Objektiivin vapautuspainike 18 Peili 19 Objektiivin kiinnitys 20 Salamakengän suoja BS-1 21 Salamakenkä (lisävarusteena saatavalle salamalaitteelle) 22 VIDEO-OUT-liitin 23 Palautuskytkin 24 USB-liitin 2

9 Kameran runko (jatkuu) X Etsimen okulaari Kuminen silmäsuppilo DK-20 3 Näyttö Katseluasetukset...6 Kuvien katseleminen K (toisto) -painike G (valikko) -painike W (pienoiskuva/toiston zoomaus kauemmaksi) -painike...25 Q (ohje) -painike X (toiston zoomaus lähemmäksi)-painike P (tietojen muokkaus) -painike Jalustakierre 9 Diopterin säädin A (AE-L/AF-L) -painike L (suojaus) -painike 11 Komentokiekko 12 Muistikorttipaikan kansi Monivalitsin J (OK) -painike Muistikortin merkkivalo...14, O (poista) -painike Lisävarusteena saatavan virtaliittimen kansi 18 Akkutilan kannen salpa Akkutilan kansi...11 A Virtakytkin Kytke kameraan virta kääntämällä virtakytkintä kuvan osoittamalla tavalla. Katkaise kamerasta virta kääntämällä virtakytkintä kuvan osoittamalla tavalla. 3

10 Tilanvalitsin Kamerassa on käytettävissä seuraavat tilat: X Opastila g (0 27): Näytössä näkyvät ohjeet opastavat kuvien ottamisessa ja katselussa sekä asetusten määrittämisessä. P-, S-, A- ja M-tilat Kun valitset nämä tilat, voit hallita kaikkia kameran asetuksia. P Ohjelm. automatiikka: Kamera valitsee suljinajan ja aukon, käyttäjä määrittää muut asetukset. S Sulj.ajan esival.-aut.: Lyhyen suljinajan avulla voit pysäyttää liikkeen. Pitkän suljinajan avulla voit häivyttää liikkuvia kohteita, mikä tuo kuvaan liikkeen tuntua. A Aukon esival.-autom.: Aukkoa säätämällä voit pehmentää taustan yksityiskohtia tai suurentaa terävyysaluetta ja tarkentaa näin sekä pääkohteen että taustan. M Käsisäätö: Määritä suljinaika ja aukko omien luovien tarpeidesi mukaan. Automaattiset tilat Kun valitset nämä tilat, voit ottaa helppoja tähtää ja laukaise -kuvia. i Automaattinen (0 17): Kamera säätää asetukset automaattisesti siten, että tähtää ja laukaise - kuvaustulokset ovat mahdollisimman hyviä. Suositellaan käyttäjille, joilla ei ole kokemusta digitaalikameroiden käytöstä. j Autom. (ei salamaa) (0 17): Kuten edellinen, paitsi että salama ei välähdä heikossakaan valaistuksessa. Aiheenmukaiset kuvausohjelmat Kuvausohjelman valinta optimoi asetukset automaattisesti valitun aiheen mukaan. k Muotokuva (0 22): Ota muotokuvia, joiden tausta on tarkennettu pehmeästi. l Maisema (0 22): Säilytä maisemakuvien yksityiskohdat. p Lapsi (0 23): Ota muotokuvia lapsista. Vaatteet ja taustan yksityiskohdat ovat värikkäitä, mutta ihon väri on pehmeä ja luonnollinen. m Urheilu (0 23): Pysäytä liike dynaamisiin urheilukuviin. n Lähikuva (0 23): Ota värikkäitä lähikuvia kukista, hyönteisistä ja muista pienistä kohteista. o Yömuotokuva (0 23): Ota muotokuvia heikosti valaistua taustaa vasten. 4

11 Etsin 1 5 X Rajausristikko (näkyy, kun asetusvalikossa Etsimen asetukset > Etsimen ristikko -asetus on Päällä) 2 Keskuspainotetun mittauksen viiteympyrä 3 Kortin varoitusilmaisin Akun ilmaisin Tarkennuspisteet 6 Tarkennuksen ilmaisin Valotuksen lukituksen ilmaisin 8 Suljinaika 9 Aukko (aukkoarvo) 10 Akun ilmaisin Jäljellä olevien kuvien määrä Ennen puskurimuistin täyttymistä jäljellä olevien kuvien määrä Valkotasapainon tallennuksen ilmaisin Valotuksen korjausarvo Salaman korjausarvo ISO-herkkyys K (näkyy, kun muisti riittää yli kuvaan) Salaman valmiusilmaisin Joustavan ohjelman ilmaisin 15 Valotusilmaisin Valotuksen korjauksen näyttö Elektroninen etäisyysmittari 16 Salaman korjauksen ilmaisin 17 Valotuksen korjauksen ilmaisin 18 Automaattisen ISOherkkyyden ilmaisin 19 Varoitusilmaisin D Ei akkua Etsimen näyttö himmenee, kun akku on tyhjentynyt tai akkua ei ole asetettu paikalleen. Tämä on normaalia, eikä kyse ole viasta. Etsimen näyttö palaa normaaliksi, kun kameraan asetetaan täyteen ladattu akku. D Etsimen näyttö Kamerassa käytettävän etsimen näytön ominaisuuksien vuoksi saatat havaita ohuita viivoja, jotka lähtevät säteittäin valitusta tarkennuspisteestä. Tämä on normaalia, eikä kyse ole viasta. D Etsin Etsimen näytön reagointinopeus ja kirkkaus saattavat vaihdella lämpötilan mukaan. 5

12 X Tietonäyttö R-painiketta painettaessa näytössä näkyy tietoja kuvausasetuksista, kuten suljinaika, aukko ja jäljellä olevien kuvien määrä. Voit poistaa tiedot näytöstä painamalla R- painiketta uudelleen. Huomaa, että näytön virta katkaistaan automaattisesti, jos laukaisinta painetaan tai jos mitään toimenpiteitä ei suoriteta kahdeksan sekunnin kuluessa (oletusarvo). Tietonäytön voi palauttaa painamalla R-painiketta. R-painike Kuvaustila i automaattinen/ j automaattinen (ei salamaa) Aiheenmukaiset kuvausohjelmat Opastila P, S, A ja M -tilat Aukko (aukkoarvo) 3 Suljinaika 4 Suljinajan näyttö 5 Aukon näyttö 6 Valotusilmaisin Valotuksen korjauksen ilmaisin Elektroninen etäisyysmittari Automaattisen tarkennusalueen ilmaisin D-seurannan ilmaisin...35 Tarkennuspiste 8 Ohjekuvake 9 Salamatila Valotuksen korjaus 11 Salaman korjaus 12 Jäljellä olevien kuvien määrä K (näkyy, kun muisti riittää yli kuvaan) Aktiivinen D-Lighting Mittaus 16 Autom. tark. aluetila Tarkennustapa...33 Tietonäytön asetusten muuttaminen Voit muuttaa tietonäytön kohteiden asetuksia painamalla P-painiketta. Valitse haluamasi kohteet monivalitsimella ja katso halutun kohteen asetusvaihtoehdot painamalla J. Joitain kohtia voidaan säätää myös komentokiekon ja kameran painikkeiden avulla. P-painike 18 Kuvanottotapa ISO-herkkyys Valkotasapaino 21 Kuvakoko Kuvanlaatu Akun ilmaisin Äänimerkki-ilmaisin 25 Picture Control 26 Automaattisen ISOherkkyyden ilmaisin 27 Käsisäätösalaman ilmaisin Salaman korjauksen ilmaisin lisävarusteena saatavia salamalaitteita varten 28 Päiväyksen merkinnän ilmaisin 29 Eye-Fi-yhteyden ilmaisin 6

13 Kameran valikot Useimpia kuvaus-, toisto- ja asetusvalikon asetuksia voidaan säätää kameran valikkojen kautta. Valikot saa näkyviin painamalla G- painiketta. G-painike X Välilehdet Käytettävissä ovat seuraavat valikot: D: Toisto N: Muokkaus C: Kuvaus m: Viimeisimmät asetukset B: Asetukset Liukukytkin näyttää valikon kohdan. Kuvakkeet osoittavat nykyiset asetukset. Valikkovaihtoehdot Nykyisen valikon vaihtoehdot. d Jos d-kuvake näkyy näytön vasemmassa alakulmassa, ohjeet saa näkyviin painamalla Q (W) -painiketta. Kuvaus valittuna olevasta vaihtoehdosta tai valikosta näkyy ruudussa niin kauan kuin painike on painettuna. Voit selata näyttöä painamalla 1 tai 3. Q (W) -painike A Opastila Opastilan saa käyttöön kääntämällä tilanvalitsin asentoon GUIDE (0 27). A Viimeisimmät asetukset Viimeisimpien asetusten valikossa luetellaan kaksikymmentä viimeksi käytettyä asetusta. 7

14 Kameran valikkojen käyttäminen Monivalitsinta ja J-painiketta käytetään kameran valikoissa liikkumiseen. X Peruuttaminen ja paluu edelliseen valikkoon Kohdistimen siirtäminen ylös J-painike: korostetun kohdan valinta Valinnan vahvistaminen tai alavalikon näyttäminen Kohdistimen siirtäminen alas Liiku valikoissa seuraavien ohjeiden mukaan. 1 Tuo valikot näkyviin. Valikot saa näkyviin painamalla G-painiketta. G-painike 2 Korosta käytössä olevan valikon kuvake. Valitse käytössä olevan valikon kuvake painamalla 4. 3 Valitse valikko. Valitse haluamasi valikko painamalla 1 tai 3. 8

15 4 Siirrä kohdistin valittuun valikkoon. Siirrä kohdistin valittuun valikkoon painamalla 2. 5 Korosta valikon kohta. Korosta valikon kohta painamalla 1 tai 3. X 6 Tuo vaihtoehdot näkyviin. Tuo valitun valikon vaihtoehdot näkyviin painamalla 2. 7 Korosta vaihtoehto. Korosta vaihtoehto painamalla 1 tai 3. 8 Vahvista valinta. Valitse korostettu vaihtoehto painamalla J. Paina G-painiketta, jos haluat poistua tekemättä valintaa. Huomaa seuraavat asiat: Harmaina näkyvät valikon kohdat eivät ole käytettävissä. Painamalla 2-painiketta voidaan yleensä tehdä sama toiminto kuin painamalla J- painiketta, mutta tietyissä tilanteissa valinta voidaan tehdä ainoastaan painamalla J-painiketta. Voit sulkea valikot ja palata kuvaustilaan painamalla laukaisimen puoliväliin (0 21). A Lisätietoja Lisätietoja yksittäisistä valikkokohdista on kameran sisäisessä ohjeessa (0 7) ja kameran mukana toimitetun CD-levyn sisältämässä Käyttöoppaassa (lisätietoja Käyttöoppaan lukemisesta on tämän vihkosen sisäkannessa). 9

16 Ensimmäiset vaiheet X Akun lataaminen Kameran virtalähteenä on ladattava litiumioniakku EN-EL9a (toimitetaan laitteen mukana). Voit varmistaa mahdollisimman pitkän kuvausajan lataamalla akun mukana toimitettavalla MH-23-pikalaturilla ennen käyttöä. Tyhjän akun lataaminen täyteen kestää noin tunnin ja 40 minuuttia. 1 Kytke laturi. Työnnä verkkolaitteen pistoke akkulaturiin ja kytke virtajohto pistorasiaan. 2 Irrota liitinsuojus. Irrota liitinsuojus akusta. EL-EL9a 7.2V 1080mAh 7.8Wh Liitinsuojus 3 Aseta akku paikalleen. Aseta akku laturiin laturissa olevan kuvan mukaisesti. CHARGE-latausmerkkivalo vilkkuu akun latautuessa. EL-EL9a 7.2V 1080mAh 7.8Wh Akku latautuu Lataus valmis 4 Poista akku, kun lataus on valmis. Lataus on valmis, kun CHARGE-latausmerkkivalo lakkaa vilkkumasta. Poista akku laturista ja irrota laturi pistorasiasta. EL-EL9a 7.2V 1080mAh 7.8Wh 10

17 Akun asettaminen paikalleen 1 Katkaise kamerasta virta. Virtakytkin A Akkujen asettaminen ja poistaminen Katkaise aina kamerasta virta, ennen kuin asetat tai poistat akun. X 2 Avaa akkutilan kansi. Avaa akkutilan salpa (q) ja (w) akkutilan kansi. w q 3 Aseta akku paikalleen. Työnnä akku kameraan oikealla olevan kuvan osoittamalla tavalla. 4 Sulje akkutilan kansi. D Akku ja laturi Noudata tämän oppaan sivuilla ii iii ja annettuja varoituksia ja varotoimenpiteitä. Älä käytä akkua alle 0 C:n tai yli 40 C:n lämpötiloissa. Lataa akku sisätiloissa 5 35 C:n lämpötilassa. Paras tulos saadaan lataamalla akku yli 20 C:n lämpötilassa. Akun kapasiteetti voi heikentyä tilapäisesti, jos akkua ladataan kylmässä. Akku voi olla heti käytön jälkeen kuuma. Anna akun jäähtyä ennen sen lataamista uudelleen. Käytä laturia ainoastaan siihen sopivien akkujen kanssa. Irrota virtajohto, kun laturi ei ole käytössä. 11

18 Objektiivin kiinnittäminen Kun objektiivi irrotetaan, on varottava, ettei kameraan pääse pölyä. Tämän käyttöohjeen esimerkkikuvissa käytetään AF-S DX NIKKOR 18 55mm f/ G VR -objektiivia. X Polttoväliasteikko Objektiivin suojus Polttovälimerkit Kohdistusmerkki Mikroprosessoriliitännät Objektiivin takasuojus Tarkennusrengas (0 34) Zoomausrengas A-M-tilan kytkin (katso alla) VR (tärinänvaimennus) -kytkin 1 Katkaise kamerasta virta. 2 Irrota objektiivin takasuojus ja kameran rungon suojus. 3 Kiinnitä objektiivi. Pidä objektiivin kohdistusmerkki linjassa kameran rungon kohdistusmerkin kanssa ja aseta objektiivi kameran bajonettiin (q). Käännä objektiivia vastapäivään, kunnes se naksahtaa paikoilleen, varoen painamasta samalla objektiivin vapautuspainiketta (w). Liu'uta A-M-kytkin A-asentoon (automaattinen tarkennus; jos objektiivissa on M/A-M-kytkin, valitse M/A eli automaattitarkennus, jossa on käsintarkennuksen esivalinta). D Automaattinen tarkennus Automaattista tarkennusta tuetaan ainoastaan käytettäessä AF-S- ja AF-I-objektiiveja, jotka on varustettu automaattisen tarkennuksen moottoreilla. Automaattista tarkennusta ei voi käyttää muiden AF-objektiivien kanssa. 12

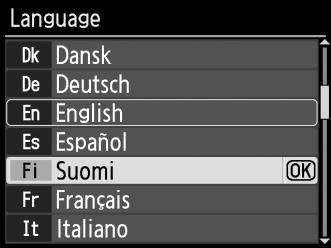

19 Perusasetukset Kielen valintaikkuna tulee esiin, kun kameraan kytketään ensimmäisen kerran virta. Valitse kieli ja aseta sitten kellonaika ja päivämäärä. Et voi ottaa kuvia, ennen kuin olet asettanut kellonajan ja päivämäärän. 1 Kytke kameraan virta. Kielen valintaikkuna tulee esiin. X 2 Valitse kieli. Valitse haluamasi kieli painamalla 1 tai 3 ja paina sitten J. 3 Valitse aikavyöhyke. Valitse paikallinen aikavyöhyke painamalla 4 tai 2 (UTC-kentässä näkyy valitun aikavyöhykkeen ja Coordinated Universal Time (UTC) - aikavyöhykkeen välinen ero tunteina) ja paina J. 4 Valitse päiväysmuoto. Valitse päivän, kuukauden ja vuoden näyttöjärjestys painamalla 1 tai 3. Siirry seuraavaan vaiheeseen painamalla J. 5 Ota kesäaika käyttöön tai pois käytöstä. Kesäaika on oletusarvoisesti poissa käytöstä. Jos kesäaika on käytössä paikallisella aikavyöhykkeellä, korosta Päällä painamalla 1 ja paina J-painiketta. 6 Aseta päivämäärä ja aika. Oikealla kuvattu valintaikkuna tulee esiin. Valitse kohta painamalla 4 tai 2 ja muuta arvoa painamalla 1 tai 3. Aseta kello ja palaa kuvaustilaan painamalla J. A Kameran kello Kameran kello ei ole yhtä tarkka kuin useimmat rannekellot ja muut kodin kellot. Tarkista kellonaika säännöllisesti tarkemmista kelloista ja säädä se uudelleen tarvittaessa. 13

20 Muistikortin asettaminen Kamera tallentaa valokuvat Secure Digital (SD) -muistikortille (saatavissa erikseen). X 1 Katkaise kamerasta virta. A Muistikortin asettaminen ja poistaminen Katkaise aina kamerasta virta, ennen kuin asetat tai poistat muistikortin. 2 Avaa muistikorttipaikan kansi. Liu'uta korttipaikan kansi auki (q) ja avaa korttipaikka (w). 3 Aseta muistikortti. Pidä muistikorttia kuvan osoittamalla tavalla ja liu'uta kortti sisään, kunnes se naksahtaa paikalleen. Muistikortin merkkivalo palaa muutaman sekunnin ajan. Sulje muistikorttipaikan kansi. D Muistikorttien asettaminen Muistikortin asentaminen ylösalaisin tai takaperin voi vahingoittaa kameraa tai muistikorttia. Varmista, että kortti on oikein päin. Merkkivalo 4.0 GB Etupuoli Jos muistikorttia käytetään kamerassa ensimmäistä kertaa tai kortti on alustettu toisessa laitteessa, alusta kortti sivun 15 ohjeiden mukaisesti. Muistikortin poistaminen Varmista ensin, että muistikortin merkkivalo on sammunut. Katkaise sitten kamerasta virta, avaa muistikorttipaikan kansi ja paina korttia sisään, jolloin se työntyy ulos (q). Sen jälkeen voit poistaa muistikortin käsin (w). 4.0 GB A Kirjoitussuojauskytkin Muistikortit on varustettu kirjoitussuojauskytkimellä, joka estää tietojen menettämisen vahingossa. Kun kytkin on lukitusasennossa, muistikorttia ei voi alustaa eikä kuvia voi poistaa tai tallentaa (jos yrität painaa laukaisinta, kuuluu äänimerkki). Avaa muistikortin lukitus liu'uttamalla kytkin kirjoitusasentoon. 4.0 GB Kirjoitussuojauskytkin 14

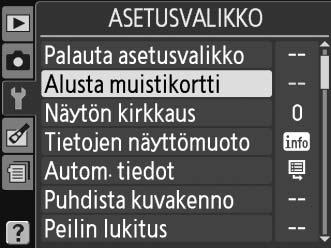

21 Muistikortin alustaminen Muistikortit on alustettava ennen ensimmäistä käyttöä tai jos ne on alustettu muissa laitteissa. Alusta kortti seuraavalla tavalla. D Muistikorttien alustaminen Muistikortin alustaminen tuhoaa lopullisesti kaikki kortissa olevat tiedot. Ennen alustamista kopioi tietokoneelle kaikki valokuvat ja muut tiedot, jotka haluat säilyttää. X 1 Kytke kameraan virta. 2 Tuo alustusvaihtoehdot näkyviin. Valikot saa näkyviin painamalla G- painiketta. Korosta asetusvalikossa Alusta muistikortti ja paina 2. Lisätietoja valikkojen käytöstä on sivulla 7. G-painike 3 Korosta Kyllä. Jos haluat poistua alustamatta muistikorttia, korosta Ei ja paina J. 4 Paina J. Oikealla näkyvä ilmoitus näkyy, kun korttia alustetaan. Älä poista muistikorttia tai irrota virtalähdettä ennen kuin alustus on valmis. D Muistikortit Muistikortit voivat olla käytön jälkeen kuumia. Ole varovainen poistaessasi muistikorttia kamerasta. Katkaise kamerasta virta, ennen kuin asetat tai poistat muistikortin. Älä poista muistikorttia kamerasta, katkaise virtaa kamerasta tai irrota virtalähdettä kortin alustuksen tai tietojen tallentamisen, poistamisen tai tietokoneelle kopioimisen aikana. Näiden ohjeiden laiminlyönti voi johtaa tietojen menettämiseen tai kameran tai kortin vaurioitumiseen. Älä kosketa kortin liittimiä käsin tai metalliesineellä. Älä pudota tai taivuta muistikorttia äläkä altista sitä voimakkaille iskuille. Älä purista kortin kuorta. Ohjeen laiminlyönti voi vaurioittaa korttia. Älä altista korttia vedelle, lämmölle, kosteudelle tai suoralle auringonvalolle. 15

22 Etsimen tarkennuksen säätäminen Kamerassa on diopterin säätötoiminto, jonka avulla kameraa voi säätää käyttäjän näkökyvyn mukaan. Tarkista ennen kuvan rajaamista etsimessä, että etsimen näyttö on tarkennettu. X 1 Irrota objektiivin suojus ja kytke kameraan virta. Virtakytkin 2 Tarkenna etsin. Liu'uta diopterin säädintä ylös ja alas, kunnes etsimen näyttö ja kohdistuspiste näkyvät terävinä. Jos säädät diopteria etsimen ollessa lähellä silmääsi, varo osumasta sormella tai kynnellä vahingossa silmääsi. Tarkennuspiste A Etsimen tarkennuksen säätäminen Jos et pysty tarkentamaan etsintä edellä mainitulla tavalla, valitse kertatarkennus (AF-S; 0 34), yhden pisteen tarkennus (c; 0 35) ja keskitarkennuspiste. Rajaa sitten suurikontrastinen kohde keskitarkennuspisteeseen ja tarkenna kamera painamalla laukaisin puoliväliin. Kun kamera tarkentaa, tarkenna kohde etsimessä käyttämällä diopterin säädintä. Etsimen tarkennusta voidaan tarvittaessa säätää tämän lisäksi lisävarusteena saatavilla korjaavilla objektiiveilla. 16

23 sperusvalokuvaus ja toisto Tähtää ja laukaise -kuvaus (i-ja j-tilat) Tässä osassa kerrotaan, miten valokuvia otetaan i (automaattinen) - tilassa, joka on automaattinen tähtää ja laukaise -tila. Tässä tilassa kamera valitsee suurimman osan asetuksista kuvaustilanteen mukaan ja salama välähtää automaattisesti, jos kohde on heikosti valaistu. Jos haluat ottaa valokuvia ilman salamaa ja haluat antaa kameran huolehtia muista asetuksista, valitse automaattinen (ei salamaa) -tila kääntämällä tilanvalitsin asentoon j. s Vaihe 1: Kytke kameraan virta 1 Kytke kameraan virta. Irrota objektiivin suojus ja kytke kameraan virta. Tietonäyttö tulee näkyviin. Virtakytkin 2 Tarkista akun varaustaso. Tarkista akun varaustaso tietonäytöstä tai etsimestä (jos näytön virta on katkaistu, avaa tietonäyttö painamalla R-painiketta; jos näyttö ei käynnisty, akku on tyhjä ja se pitää ladata). Tietonäyttö Etsin Kuvaus L Akku täyteen ladattu. K Akun varaus on osittain purkautunut. H d Akun varaus vähissä. Valmistaudu ottamaan käyttöön täyteen ladattu vara-akku tai lataamaan akku. H (vilkkuu) d (vilkkuu) Akku on tyhjä. Laukaisin lukittu. Lataa tai vaihda akku. 17

24 3 Tarkista jäljellä olevien kuvien määrä. Tietonäytöstä ja etsimestä näkyy, kuinka monta kuvaa muistikortille voidaan tallentaa. Tarkista jäljellä olevien kuvien määrä. s Jos muisti ei riitä uusien kuvien tallentamiseen nykyisillä asetuksilla, näytössä näkyy varoitus. Uusia kuvia ei voida ottaa ennen kuin muistikortti on vaihdettu (0 14) tai valokuvia on poistettu (0 25). Kun muistikortin muisti riittää vähintään tuhannen kuvan tallentamiseen nykyisillä asetuksilla, jäljellä olevien kuvien määrä ilmoitetaan tuhansina, pyöristettynä alaspäin lähimpään satalukuun (esimerkiksi jos tilaa on noin kuvalle, kuvalaskurissa näkyy 1.2 K). A Automaattinen virrankatkaisu Jos kameran toimintoja ei käytetä noin kahdeksaan sekuntiin, oletusasetusten mukaisesti etsin ja tietonäyttö sammuvat akun virran säästämiseksi (automaattinen virrankatkaisu). Näyttö käynnistyy uudelleen, kun laukaisin painetaan puoliväliin (0 21). 8 s Valotusmittarit käytössä Valotusmittarit poissa käytöstä Valotusmittarit käytössä A Kuvakennon puhdistaminen Oletusasetuksilla kamera täristää kuvakennoa peittävää alipäästösuodatinta ja poistaa pölyn, kun kamera käynnistetään tai sammutetaan. 18

25 Vaihe 2: Valitse i- tai j-tila Käännä tilanvalitsin asentoon j, kun salamakuvaus on kielletty, kun kuvaat pieniä vauvoja tai kun haluat tallentaa luonnollisen valon hämärässä valaistuksessa. Käännä muussa tapauksessa tilanvalitsin asentoon i. Tilanvalitsin j-tila i-tila Vaihe 3: Rajaa valokuva 1 Valmistele kamera. Kun rajaat kuvia etsimessä, tartu kädensijaan oikealla kädellä ja tue kameran runkoa tai objektiivia vasemmalla kädellä. Tue kyynärpäitä kevyesti vartaloosi. Seiso toinen jalka puoli askelta toisen edessä ja pidä ylävartalosi paikallaan. Pidä kameraa oikealla näkyvällä tavalla, kun rajaat kuvia pystysuuntaisina. j-tilassa suljinaika hidastuu heikossa valaistuksessa. Jalustan käyttöä suositellaan. s 2 Rajaa valokuva. Rajaa valokuva etsimessä niin, että pääkohde on vähintään yhden tarkennuspisteen kohdalla. Tarkennuspiste 19

26 A Zoom-objektiivin käyttö Voit lähentää kohdetta zoomausrenkaan avulla niin, että kohde täyttää suuremman osan kuvasta, tai loitontaa kohdetta ja laajentaa lopullisessa kuvassa näkyvää aluetta (valitse objektiivin polttoväliasteikosta pidemmät polttovälit lähentääksesi kohdetta ja lyhyemmät polttovälit loitontaaksesi kohdetta). Suurenna kuvaa Zoomausrengas Pienennä kuvaa s Vaihe 4: Tarkenna 1 Paina laukaisin puoliväliin. Tarkenna painamalla laukaisin puoliväliin. Kamera valitsee tarkennuspisteet automaattisesti. Jos kohde on valaistu heikosti, salama saattaa nousta ylös ja tarkennusapuvalo saattaa syttyä. 2 Tarkista etsimessä näkyvät ilmaisimet. Kun tarkennus on valmis, valitut tarkennuspisteet korostuvat hetkeksi, kamerasta kuuluu merkkiääni ja tarkentumisen ilmaisin (I) näkyy etsimessä. Tarkentumisen ilmaisin I I (vilkkuu) Kuvaus Kohde on tarkennettu. Kamera ei pysty tarkentamaan kohdetta automaattitarkennuksella. Katso sivu 34. Tarkentumisen ilmaisin Puskurimuistin kapasiteetti Kun laukaisin painetaan puoliväliin, etsimen näytössä näkyy puskurimuistiin tallennettavissa olevien kuvien määrä ( t ; 0 39). 20

27 Vaihe 5: Ota kuva Paina laukaisin kevyesti pohjaan, jolloin laukaisin laukeaa ja kamera tallentaa valokuvan. Muistikorttipaikan vieressä oleva merkkivalo syttyy ja valokuva näkyy näytössä muutaman sekunnin ajan (kuva häviää näytöstä automaattisesti, kun painat laukaisimen puoliväliin). Älä poista muistikorttia tai poista tai irrota virtalähdettä, ennen kuin merkkivalo on sammunut ja tallennus on päättynyt. Merkkivalo A Laukaisin Kamerassa on kaksivaiheinen laukaisin. Kamera tarkentaa, kun laukaisin painetaan puoliväliin. Ota kuva painamalla laukaisin pohjaan. s A Yhdysrakenteinen salama Jos oikeanlaisen valotuksen saavuttamiseksi tarvitaan lisävaloa i- tilassa, yhdysrakenteinen salama nousee automaattisesti ylös, kun laukaisin painetaan puoliväliin. Jos salama on ylhäällä, valokuvia voidaan ottaa vain, jos salaman valmiusilmaisin (M) näkyy. Jos salaman valmiusilmaisin ei näy, salama latautuu. Nosta sormi hetkeksi laukaisimelta ja yritä uudelleen. Jos haluat säästää virtaa, kun salama ei ole käytössä, palauta salama suljettuun asentoon painamalla sitä varovasti, kunnes salpa loksahtaa paikalleen. A Salaman käyttäminen Lisätietoja salaman käytöstä on sivulla

28 Luova valokuvaus (kuvausohjelmat) s Kamerassa on erilaisia aiheenmukaisia kuvausohjelmia. Kuvausohjelman valinta optimoi asetukset automaattisesti valittuun kuvaustilanteeseen sopiviksi, jolloin luovien valokuvien ottaminen on helppoa: valitset vain kuvausohjelman, rajaat kuvan ja otat kuvan sivuilla olevien ohjeiden mukaisesti. Tilanvalitsin Seuraavat kuvausohjelmat voidaan valita tilanvalitsimella: k l p m n o Muotokuva Maisema Lapsi Urheilu Lähikuva Yömuotokuva Tila Aiheenmukaiset kuvausohjelmat k Muotokuva l Maisema Tilanvalitsin Käytä muotokuvissa saadaksesi pehmeän, luonnollisen ihonvärin. Jos kohde on kaukana taustasta tai käytössä on teleobjektiivi, taustan yksityiskohtia pehmennetään, jolloin sommitelmaan tulee syvyyden tuntua. Käytä värikkäissä maisemakuvissa päiväsaikaan. Yhdysrakenteinen salama ja tarkennusapuvalo poistetaan käytöstä. Jalustan käyttö on suositeltavaa heikossa valaistuksessa epäterävyyden välttämiseksi. 22

29 p Lapsi n Lähikuva Käytä lapsista otettavissa kuvissa. Vaatteiden ja taustan yksityiskohdat tuodaan värikkäinä esiin, mutta ihonvärit ovat pehmeitä ja luonnollisia. Käytä lähikuvissa kukista, hyönteisistä ja muista pienistä kohteista (makroobjektiivia voidaan käyttää, kun tarkennus tehdään erittäin läheltä). Jalustan käyttö on suositeltavaa epäterävyyden välttämiseksi. s m Urheilu o Yömuotokuva Lyhyt suljinaika pysäyttää liikkeen dynaamisissa urheilukuvissa, ja kohde tulee selvästi esiin. Yhdysrakenteinen salama ja tarkennusapuvalo eivät ole käytössä. Luo luonnollisen tasapainon pääkohteen ja taustan välille hämärässä valaistuksessa otetuissa muotokuvissa. Jalustan käyttö on suositeltavaa epäterävyyden välttämiseksi. 23

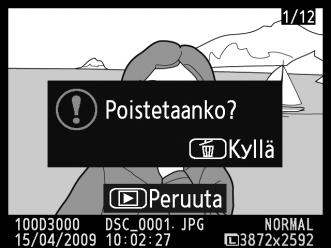

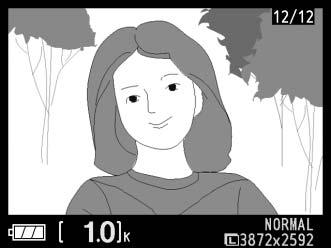

30 Perustoisto Oletusasetusten mukaan valokuvia näytetään automaattisesti noin neljän sekunnin ajan kuvauksen jälkeen. Jos näytössä ei näy valokuvaa, viimeisintä kuvaa voidaan katsella painamalla K-painiketta. 1 Paina K -painiketta. Valokuva tulee näyttöön. K-painike s 2 Katsele muita valokuvia. Voit katsella muita kuvia painamalla 4 tai 2 tai kääntämällä komentokiekkoa. Lisätietoja valittuna olevasta kuvasta saat näkyviin painamalla 1 ja 3. 1/ 12 NIKON D3000 1/ 250 F mm AUTO A6, M1 100D3000 DSC_0001. JPG NORMAL 15/04/ : 02 : x

31 Voit katsoa kuvia 4, 9 tai 72 kuvan luetteloina (pienoiskuvatoisto) painamalla W- painiketta. Valitse kuvat monivalitsimella tai komentokiekolla ja katsele korostettuja kuvia koko näytön kokoisena painamalla J. Voit pienentää näytettävien kuvien määrää painamalla X-painiketta. W-painike W W W W Täyskuvatoisto X X X X Pienoiskuvien toisto Jos haluat katsella valittuna päivämääränä otettuja kuvia (kalenteritoisto), paina W- painiketta, kun näytössä näkyy 72 kuvaa. W-painiketta painamalla voit siirtyä päivämääräluettelon ja valitun päivämäärän pienoiskuvaluettelon välillä. Monivalitsimella voit korostaa päivämääriä päivämääräluettelossa tai kuvia pienoiskuvaluettelossa. Voit palata 72 kuvan näkymään painamalla X, kun kohdistin on päivämääräluettelossa. Painamalla O-painiketta voit poistaa valokuvan, joka näkyy täyskuvatoistossa tai korostettuna pienoiskuvatoistossa tai pienoiskuvaluettelossa. Näkyviin tulee vahvistusikkuna. Kun painat O-painiketta uudelleen, kuva poistetaan ja toisto jatkuu (jos haluat poistua poistamatta kuvaa, paina K). Toisto päättyy ja kamera palaa kuvaustilaan, kun laukaisin painetaan puoliväliin. Päivämääräluettelo O-painike Kalenteritoisto Pienoiskuvaluettelo s 25

32 s 26

33 ! Opastila Opasvalikko Opasvalikko sisältää joukon usein käytettyjä ja hyödyllisiä toimintoja. Opasvalikon ylin taso tulee näkyviin, kun tilanvalitsin käännetään asentoon g. Käytettävissä ovat seuraavat valikot: Kuvaa Näytä/poista Aseta Ota kuvia. Katsele ja/tai poista kuvia. Muuta kameran asetuksia. Akun ilmaisin (0 17) Kuvaustila: Kuvaustilan kuvakkeen päälle ilmestyy opastilan ilmaisin.! Jäljellä olevien kuvien määrä (0 18) D Opastila Kun tilanvalitsin käännetään toiseen asentoon tai kameran virta katkaistaan, kamera palautuu Helppo käyttö > Automaattinen -tilaan. Jos mitään muuta asetusta ei ole valittu, kun laukaisinta painetaan, kamera ottaa kuvia automaattisessa tilassa. Jos näytön virta katkeaa, ylimmän tason valikko voidaan tuoda näkyviin painamalla G-painiketta. Jos haluat pidentää aikaa, jonka näytön virta pysyy kytkettynä silloin kun mitään toimintoja ei käytetä, valitse opasvalikosta Aseta > Virrankatk. ajastimet. A Opasvalikon ylimmän tason näyttäminen Voit milloin tahansa palata opasvalikon ylimmälle tasolle painamalla G-painiketta. 27

34 Seuraavat toiminnot ovat mahdollisia opasvalikon näkyessä: Tehtävä Säädin Kuvaus Korosta opasvalikon kohta painamalla 1 tai 3. Vaihtoehdon korostaminen Painamalla 1, 3, 4 tai 2 voit korostaa oikealla kuvatun näytön kaltaisissa näytöissä näkyviä vaihtoehtoja. Korostetun vaihtoehdon valinta J Valitse korostettu vaihtoehto painamalla J. Palaa edelliseen näyttöön painamalla 4. Paluu edelliseen näyttöön Kun haluat peruuttaa ja palata edelliseen näyttöön oikealla kuvatun näytön kaltaisissa näytöissä, korosta & ja paina J.! Paluu ylimmän taso valikkoon Palaa opasvalikon ylimmälle tasolle painamalla G. Ohjeen katselu G-painike Q (W) -painike Jos d-kuvake näkyy näytön vasemmassa alakulmassa, ohjeet saa näkyviin painamalla Q (W) - painiketta. Kuvaus valittuna olevasta vaihtoehdosta näkyy niin kauan kuin painike on painettuna. Voit selata näyttöä painamalla 1 tai 3. d (ohje) -kuvake 28

35 Ota kuva: Kuvien ottaminen opastilassa Valitse Kuvaa, kun haluat valokuvata aiheeseen sopivilla asetuksilla. Avaa opasvalikko painamalla G- painiketta Korosta Kuvaa Tuo vaihtoehdot näkyviin painamalla J Korosta opasvalikon ylimmällä tasolla Kuvaa ja paina J. Näkyviin tulevat seuraavat vaihtoehdot: Helppo käyttö 4 Automaattinen! Lähikuvat 7 Maisemat 1, 2 5 Ei salamaa 8 Nukkuvat kasvot 6 Muotokuvat 9 Kaukaiset kohteet 1, 2 9 Liikkuvat kohteet 1, 2 " Yömuotokuva Edistynyt käyttö 3 # Pehmennä taustoja: valitse aukko! $ Pysäytä liike (ihmiset): valitse suljinaika Pysäytä liike (ajoneuvot): valitse suljinaika Ajastimet ja kauko-ohj. 8 Yksittäiskuvaus I Sarjakuvaus ' 10 sekunnin itselaukaisin " Viivästetty kaukolaukai. # Nopea kaukolaukaisu 1 Yhdysrakenteinen salama on automaattisesti poissa käytöstä. Lisävarusteena saatavia salamalaitteita voi kuitenkin käyttää. 2 Tarkennusapuvalo on automaattisesti poissa käytöstä. 3 Jos kohde on heikosti valaistu, voit lisätä ISO-herkkyyttä sivulla 45 kuvatulla tavalla, kun olet valinnut Aloita kuvaus -vaihtoehdon. 29

36 Valitse kuvausohjelma (tässä esimerkissä Helppo käyttö > Automaattinen): Paina 2 Korosta vaihtoehto Korosta kuvausohjelma Paina 2! Korosta Aloita kuvaus (voit muuttaa alla kuvattuja asetuksia valitsemalla Lisää asetuksia) Lisää asetuksia Valitsemalla Lisää asetuksia voit säätää seuraavia asetuksia: Salamatila 1 Aseta kuvansäädin 2 Voit tarkastella kameran asetuksia tietonäytössä painamalla J (0 6) Kuvanottotapa Valotuksen korjaus 2 Autom. tark. aluetila Salaman korjaus 2 1 Käytettävissä olevat tilat vaihtelevat opastilassa valitun kuvausasetuksen mukaan. 2 Vain Edistynyt käyttö. A Opasvalikon ylimmän tason näyttäminen Voit milloin tahansa palata opasvalikon ylimmälle tasolle painamalla G-painiketta. 30

37 Näytä/poista: Kuvien katselu ja poistaminen opastilassa Valitsemalla Näytä/poista voit katsella ja poistaa kuvia. Avaa opasvalikko painamalla G- painiketta Korosta opasvalikon ylimmällä tasolla Näytä/poista ja paina J. Näkyviin tulevat seuraavat vaihtoehdot: Näytä kuvat yksittäin Näytä useita kuvia Valitse päivämäärä Näytä kuvaesitys Poista kuvia Korosta Näytä/poista Valitse vaihtoehto (tässä esimerkissä Näytä kuvat yksittäin): Tuo vaihtoehdot näkyviin painamalla J! Korosta vaihtoehto Valitse painamalla J A Opasvalikon ylimmän tason näyttäminen Voit milloin tahansa palata opasvalikon ylimmälle tasolle painamalla G-painiketta. 31

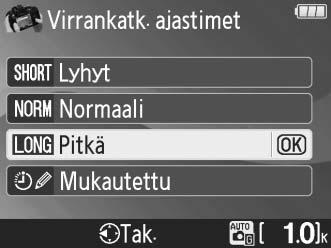

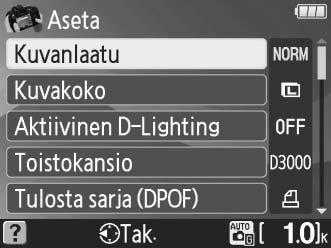

38 Aseta: Kameran asetusten muuttaminen opastilassa Valitsemalla Aseta voit alustaa muistikortteja ja muuttaa kameran asetuksia.! Avaa opasvalikko painamalla G- painiketta Korosta Aseta Korosta opasvalikon ylimmällä tasolla Aseta ja paina J. Näkyviin tulevat seuraavat vaihtoehdot: Muissa kohdissa kuin Toistokansio, Tulosta sarja (DPOF), Alusta muistikortti, Videotila, Aikavyöhyke ja pvm, Kieli (Language), Ei muistikorttia? ja Eye-Fi-lataus tehdyt muutokset ovat voimassa vain opastilassa eivätkä vaikuta muihin tiloihin. Valitse vaihtoehto (tässä esimerkissä Äänimerkki > Pois): Tuo vaihtoehdot näkyviin painamalla J Kuvanlaatu Näytön kirkkaus Virrankatk. ajastimet Kuvakoko Tietonäytön taustaväri Äänimerkki Aktiivinen D-Lighting Autom. tiedot Päiväyksen merkintä Toistokansio Videotila Ei muistikorttia? Tulosta sarja (DPOF) Aikavyöhyke ja pvm Eye-Fi-lataus * Alusta muistikortti Kieli (Language) * Käytettävissä vain, kun yhteensopiva Eye-Fi-muistikortti on asetettu. Korosta asetus Paina J Korosta vaihtoehto Valitse painamalla J A Opasvalikon ylimmän tason näyttäminen Voit milloin tahansa palata opasvalikon ylimmälle tasolle painamalla G-painiketta. 32

39 zlisätietoja valokuvauksesta A Lisätietoja Lisätietoja P-, S-, A- ja M-tiloista, toistosta, kuvien kopioimisesta tietokoneelle, tulostamisesta ja katselemisesta televisiossa, kameran valikoista, vianmäärityksestä sekä lisävarusteena saatavista salamalaitteista on PDF-muotoisessa Käyttöoppaassa (PDF-tiedosto kameran mukana toimitetulla CD-levyllä). Lisätietoja Käyttöoppaan lukemisesta on tämän vihkosen sisäkannessa. Tarkennus Tarkennusta voidaan säätää automaattisesti tai käsin (katso Tarkennustapa jäljempänä). Käyttäjä voi lisäksi valita automaattisen tai käsisäätöisen tarkennuksen tarkennuspisteen monivalitsimella. Tarkennustapa Valitse automaattinen tai käsisäätöinen tarkennustapa. 1 Siirrä kohdistin tietonäyttöön. Jos kuvaustiedot eivät näy näytössä, paina R-painiketta. Siirrä kohdistin tietonäyttöön painamalla P-painiketta. z R-painike Tietonäyttö P-painike 2 Tuo tarkennustavan vaihtoehdot näkyviin. Korosta nykyinen tarkennustapa tietonäytössä ja paina J. 33

40 3 Valitse tarkennustapa. Korosta jokin seuraavista vaihtoehdoista ja paina J. Huomaa, että AF-S ja AF-C ovat käytettävissä vain P-, S-, A- ja M-tiloissa. Asetus Kuvaus Kamera valitsee automaattisen kertatarkennuksen, jos AF-A Autom. tarkennus kohde ei liiku, ja jatkuvan tarkennuksen, jos kohde liikkuu. Paikallaan pysyvien kohteiden kuvaamiseen. Kamera lukitsee AF-S Kertatarkennus tarkennuksen, kun laukaisin painetaan puoliväliin. Suljin voidaan laukaista vain jos kamera pystyy tarkentamaan. Liikkuvien kohteiden kuvaamiseen. Kamera tarkentaa jatkuvasti, kun laukaisinta pidetään painettuna puoliväliin. AF-C Jatkuva tarkennus Suljin voidaan laukaista vain jos kamera pystyy tarkentamaan. Tarkenna käyttäen objektiivin tarkennusrengasta (jos MF Käsitarkennus objektiivissa on A/M-kytkin, siirrä se kohtaan M ennen tarkennusta). D Jatkuva automaattitarkennus Kamera antaa AF-C-tilassa tai jatkuvan tarkennuksen ollessa valittuna AF-A-tilassa tarkennusvasteelle korkeamman prioriteetin (laajemman tarkennusalueen) kuin AF-S-tilassa. Lisäksi suljin voidaan laukaista ennen kuin tarkentumisen ilmaisin näkyy. z A Hyvien tulosten saaminen automaattisella tarkennuksella Automaattinen tarkennus ei välttämättä toimi hyvin seuraavissa tilanteissa. Laukaisin saattaa lukkiutua, jos kamera ei pysty tarkentamaan näissä olosuhteissa. Näyttöön saattaa myös tulla tarkentumisen ilmaisin (I) ja kamera voi antaa äänimerkin, jolloin suljin voi laueta vaikka kohde ei olekaan tarkentunut. Käytä näissä tilanteissa käsitarkennusta tai tarkennuksen lukitusta ja tarkenna toiseen kohteeseen, joka on samalla etäisyydellä. Sommittele kuva sitten uudelleen. Kohteen ja taustan välillä on vain vähän tai ei lainkaan kontrastia. Tarkennuspisteen eri osien kirkkaudessa on merkittäviä eroja. Esimerkki: kohde on samanvärinen kuin tausta. Tarkennuspisteessä on kohteita eri etäisyyksillä kamerasta. Esimerkki: kohde on puoliksi varjossa. Taustalla olevat kohteet näkyvät suurempina kuin kuvauskohde. Esimerkki: kohde on häkin sisällä. Esimerkki: kohteen takana kehyksessä on rakennus. Kohteessa on paljon pieniä yksityiskohtia. Kohdetta hallitsevat säännölliset geometriset kuviot. Esimerkki: pilvenpiirtäjän ikkunarivi. 34 Esimerkki: kukkaketo tai muu pieniä kohteita sisältävä tai kirkkaudeltaan tasainen alue.

41 Autom. tark. aluetila Valitse, miten automaattitarkennuksen tarkennuspiste valitaan. 1 Siirrä kohdistin tietonäyttöön. Jos kuvaustiedot eivät näy näytössä, paina R-painiketta. Siirrä kohdistin tietonäyttöön painamalla P-painiketta. R-painike Tietonäyttö P-painike 2 Tuo esiin tarkennusaluetilan vaihtoehdot. Korosta nykyinen tarkennusaluetila tietonäytössä ja paina J. 3 Valitse automaattinen tarkennusaluetila. Korosta jokin seuraavista vaihtoehdoista ja paina J. f 3D-seuranta (11 pist.) ei ole käytössä, kun tarkennustapa on AF-S. Asetus c Yksi piste d Dynaaminen alue e Automaattinen alue f 3D-seuranta (11 pist.) Kuvaus Käyttäjä valitsee tarkennuspisteen monivalitsimella, ja kamera tarkentaa ainoastaan valittuun tarkennuspisteeseen. Käytä paikallaan pysyvien kohteiden kuvaamisessa. AF-A- ja AF-C-tarkennustavoissa käyttäjä valitsee tarkennuspisteen monivalitsimella, mutta kamera tarkentaa ympäröivien tarkennuspisteiden avulla, jos kohde poistuu valitusta tarkennuspisteestä hetkellisesti. Käytä epäsäännöllisesti liikkuvien kohteiden kuvaamisessa. AF-S-tarkennustavassa kamera tarkentaa ainoastaan käyttäjän valitsemassa tarkennuspisteessä olevaan kohteeseen. Kamera havaitsee kohteen automaattisesti ja valitsee tarkennuspisteen. AF-A- ja AF-C-tarkennustavoissa käyttäjä valitsee tarkennuspisteen monivalitsimella. Jos kohde liikkuu tarkennuksen jälkeen, kamera valitsee 3D-seurannan avulla uuden tarkennuspisteen ja pitää tarkennuksen lukittuna alkuperäiseen kohteeseen laukaisimen ollessa painettuna puoleenväliin. Jos kohde katoaa etsimestä, nosta sormi laukaisimelta ja sommittele kuva uudelleen niin, että kohde on valitussa tarkennuspisteessä. Huomaa, että 3D-seuranta ei aina tuota haluttuja tuloksia, jos kohde on saman värinen kuin tausta. z 35

42 Kuvanlaatu ja kuvakoko Kuvanlaatu ja kuvakoko yhdessä vaikuttavat siihen, kuinka paljon tilaa valokuvat vievät muistikortilta. Suurempia, paremmalla laadulla otettuja kuvia voidaan tulostaa suurikokoisina kopioina, mutta ne vievät myös enemmän tilaa, joten muistikortille voidaan tallentaa pienempi määrä suuria kuvia. Kuvanlaatu Valitse tiedostomuoto ja pakkaussuhde (kuvanlaatu). 1 Siirrä kohdistin tietonäyttöön. Jos kuvaustiedot eivät näy näytössä, paina R-painiketta. Siirrä kohdistin tietonäyttöön painamalla P-painiketta. R-painike Tietonäyttö P-painike 2 Tuo esiin kuvanlaadun asetukset. Korosta nykyinen kuvanlaatu tietonäytössä ja paina J. z 3 Valitse tiedostotyyppi. Korosta jokin seuraavista vaihtoehdoista ja paina J. Asetus Tiedostotyyppi Kuvaus NEF (RAW) NEF Kuvakennon 12-bittiset RAW-tiedot tallentuvat suoraan muistikortille. Käytä valokuvissa, joita aiotaan myöhemmin käsitellä tietokoneella. JPEG, hieno JPEG-kuvat tallennetaan noin 1 : 4 -pakkaussuhteella (hieno kuvanlaatu). JPEG, JPEG-kuvat tallennetaan noin 1 : 8 -pakkaussuhteella JPEG normaali (normaali kuvanlaatu). JPEG, perus JPEG-kuvat tallennetaan noin 1 : 16 -pakkaussuhteella (perustasoinen kuvanlaatu). NEF (RAW)+ Kamera tallentaa kaksi kuvaa: yhden NEF (RAW) -kuvan ja NEF/JPEG JPEG, perus yhden peruslaatuisen JPEG-kuvan. 36

43 Kuvakoko Kuvakoko mitataan pikseleinä. 1 Siirrä kohdistin tietonäyttöön. Jos kuvaustiedot eivät näy näytössä, paina R-painiketta. Siirrä kohdistin tietonäyttöön painamalla P-painiketta. R-painike Tietonäyttö P-painike 2 Tuo esiin kuvakoon asetukset. Korosta nykyinen kuvakoko tietonäytössä ja paina J. 3 Valitse kuvakoko. Korosta jokin seuraavista vaihtoehdoista ja paina J. Kuvakoko Koko (pikseleinä) Arvioitu koko tulostustarkkuudella 200 dpi # Large ,2 32,9 cm $ Medium ,8 24,7 cm % Small ,6 16,5 cm A Tiedostojen nimet Valokuvat tallennetaan kuvatiedostoina, joiden nimessä on kolmikirjaiminen tunniste ( DSC valokuvissa, SSC muokkausvalikon pikkukuvatoiminnolla luoduissa kopioissa, ASC stop-motion-elokuvissa ja CSC muilla muokkausvalikon toiminnoilla luoduissa kopioissa) ja sen perässä _nnnn.xxx. nnnn on nelinumeroinen luku väliltä Kamera antaa numeron automaattisesti laskevassa järjestyksessä. xxx on jokin seuraavista kirjainyhdistelmistä: NEF NEF-kuvissa, JPG JPEG-kuvissa tai AVI stop-motion-elokuvissa. NEF (RAW) + JPEG, perus -asetuksella tallennetuilla NEF- ja JPEG-tiedostoilla on sama tiedostonimi mutta eri tiedostopääte. z 37

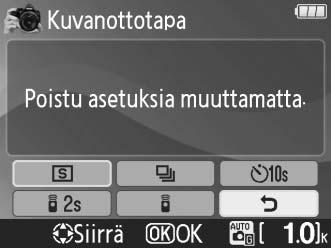

44 Kuvanottotapa Kuvanottotapa määrittää tavan, jolla kamera ottaa kuvia: yhden kerrallaan, sarjakuvauksena, ajastetulla laukaisimen viiveellä tai kauko-ohjattuna. 1 Siirrä kohdistin tietonäyttöön. Jos kuvaustiedot eivät näy näytössä, paina R-painiketta. Siirrä kohdistin tietonäyttöön painamalla P-painiketta. R-painike Tietonäyttö P-painike 2 Tuo esiin kuvanottotavan asetukset. Korosta nykyinen kuvanottotapa tietonäytössä ja paina J. 3 Valitse kuvanottotapa. Korosta jokin seuraavista vaihtoehdoista ja paina J. z Tila Kuvaus 8 Yksittäiskuvaus Kamera ottaa yhden kuvan joka kerta, kun laukaisinta painetaan. I Sarjakuvaus Kamera ottaa noin 3 kuvaa sekunnissa, kun laukaisinta pidetään painettuna. E Itselaukaisin Itselaukaisinta voi käyttää omakuvien ottamiseen tai vähentämään kameran tärähtämisen aiheuttamaa epätarkkuutta (0 39). " Viivästetty Edellyttää lisävarusteena saatavaa langatonta ML-L3-kaukoohjainta. Suljin laukeaa kahden sekunnin viiveellä (0 39). kaukolaukai. # Nopea Edellyttää lisävarusteena saatavaa langatonta ML-L3-kaukoohjainta. Suljin laukeaa välittömästi (0 kaukolaukaisu 39). 38

45 A Puskurimuisti Kamerassa on puskurimuisti väliaikaista tallennusta varten. Sen ansiosta kuvaaminen voi jatkua samaan aikaan, kun valokuvat tallentuvat muistikortille. Peräkkäin voidaan ottaa enintään 100 kuvaa. Huomaa kuitenkin, että kuvausnopeus hidastuu, kun puskurimuisti on täynnä. Muistikorttipaikan vieressä oleva merkkivalo syttyy, kun valokuvia tallennetaan muistikortille. Puskurin sisältämien kuvien määrästä riippuen tallennus voi kestää muutamasta sekunnista muutamaan minuuttiin. Älä poista muistikorttia tai poista tai irrota virtalähdettä, ennen kuin merkkivalo on sammunut. Jos kameraa yritetään sammuttaa, kun puskurimuistissa on vielä tietoja, virta ei katkea ennen kuin kaikki puskurimuistin kuvat on tallennettu. Jos akku tyhjenee, kun puskurimuistissa on vielä kuvia, laukaisin lukittuu ja kuvat siirretään muistikortille. A Sarjakuvaustila Sarjakuvaustilaa (I) ei voi käyttää yhdysrakenteisen salaman kanssa. Käännä tilanvalitsin asentoon j (0 19) tai poista salama käytöstä ( ). A Puskurimuistin koko Nykyisillä asetuksilla puskurimuistiin mahtuvien kuvien arvioitu määrä näkyy etsimen kuvalaskurissa, kun laukaisinta painetaan. Kuvaesimerkissä puskurimuistissa on tilaa noin 21 kuvalle. Itselaukaisimen ja kauko-ohjaimen käyttötilat Itselaukaisinta ja lisävarusteena saatavaa langatonta ML-L3-kauko-ohjainta voidaan käyttää omakuvien ottamiseen tai vähentämään kameran tärinää. 1 Asenna kamera jalustalle. Aseta kamera jalustalle tai muulle tukevalle, tasaiselle alustalle. 2 Valitse kuvanottotapa (0 38). Valitse itselaukaisin (E), viivästetty kaukolaukaisu (") tai nopea kaukolaukaisu (#). z 39

46 3 Rajaa valokuva. A Kauko-ohjaimen käyttö Jos automaattitarkennus on käytössä viivästettyä kaukolaukaisua tai nopeaa kaukolaukaisua käytettäessä, kamera tarkentaa, kun painat laukaisimen puoliväliin (suljin ei laukea, jos laukaisin painetaan pohjaan). A Peitä etsin Kun olet rajannut valokuvan, poista Okulaarisuojus DK-5 kuminen silmäsuppilo DK-20 (q) ja aseta laitteen mukana toimitettu q w okulaarisuojus DK-5 paikalleen kuvan osoittamalla tavalla (w). Näin etsimeen ei pääse hajavaloa, joka voisi vaikuttaa valotukseen. Pidä kamerasta tukevasti kiinni, kun irrotat silmäsuppilon. z 4 Ota valokuva. Itselaukaisintila: Tarkenna painamalla laukaisin puoliväliin ja käynnistä sitten itselaukaisimen ajastin painamalla laukaisin pohjaan. Itselaukaisimen merkkivalo alkaa vilkkua ja kuuluu äänimerkki. Kaksi sekuntia ennen kuvan ottamista itselaukaisimen merkkivalo lakkaa vilkkumasta ja äänimerkki kuuluu taajempaan. Suljin laukeaa noin kymmenen sekunnin kuluttua ajastimen käynnistyksestä. Ajastin ei käynnisty, jos kamera ei pysty tarkentamaan tai jos suljinta ei voida jostain syystä laukaista. Viivästetty kaukolaukaisu ja nopea kaukolaukaisu: Suuntaa ML-L3-kaukoohjaimen lähetin enintään 5 metrin päästä kameran infrapunavastaanottimeen ja paina ML-L3:n laukaisinta. Viivästetyssä kaukolaukaisutilassa itselaukaisimen merkkivalo palaa noin kahden sekunnin ajan ennen sulkimen laukaisua. Nopeassa kaukolaukaisutilassa itselaukaisimen merkkivalo vilkkuu, kun suljin on laukaistu. Kuvaa ei oteta, jos kamera ei pysty tarkentamaan tai jos suljinta ei voida jostain syystä laukaista. Jos mitään toimintoa ei suoriteta noin viiden minuutin kuluessa siitä, kun viivästetty tai nopea kaukolaukaisutila on valittu, kamera palaa automaattisesti yksittäis- tai sarjakuvaukseen ja kaukolaukaisutila peruuntuu. 40

47 Kameran virran katkaiseminen peruuttaa itselaukaisintilan ja kaukolaukaisutilan ja palauttaa käyttöön yksittäis- tai sarjakuvaustilan. D Ennen kauko-ohjaimen käytön aloittamista Ennen kuin käytät kauko-ohjainta ensimmäisen kerran, poista muovinen paristojen eristeliuska. D Yhdysrakenteisen salaman käyttäminen Ennen kuin otat valokuvan salamalla P-, S-, A- tai M-tilassa, nosta salama painamalla M painiketta ja odota, että M-ilmaisin näkyy etsimessä (0 42). Kuvaus keskeytyy, jos salama nostetaan itselaukaisimen tai viivästetyn kaukolaukaisun ajastimen käynnistyttyä. Niissä automaatti- tai kuvausohjelmissa, joissa salama nousee automaattisesti, salama alkaa latautua sen jälkeen kun viivästetty kaukolaukaisu tai nopea kaukolaukaisu on valittu. Kun salama on latautunut, se nousee automaattisesti ylös ja välähtää tarvittaessa kun ML-L3- kauko-ohjaimen laukaisinta painetaan. Kamera reagoi ML-L3:n laukaisimen käyttöön vasta sen jälkeen, kun salama on latautunut. z 41

48 Yhdysrakenteisen salaman käyttäminen Kamera tukee monenlaisia salamatiloja kuvattaessa heikosti valaistuja tai taustavalaistuja kohteita. Yhdysrakenteisen salaman käyttäminen: i-, k-, p-, n- ja o-tilat 1 Valitse salamatila (0 43). 2 Ota kuvia. Salama nousee tarvittaessa automaattisesti, kun laukaisin painetaan puoliväliin, ja välähtää, kun kuva otetaan. z Yhdysrakenteisen salaman käyttäminen: P-, S-, A- ja M-tilat 1 Nosta salama. Nosta salama painamalla M-painiketta. 2 Valitse salamatila (0 43). 3 Ota kuvia. Salama välähtää aina, kun kuva otetaan. Yhdysrakenteisen salaman laskeminen Jos et tarvitse salamaa, poista se käytöstä painamalla sitä varovasti, kunnes salpa loksahtaa paikalleen. Tämä säästää virtaa. M-painike 42

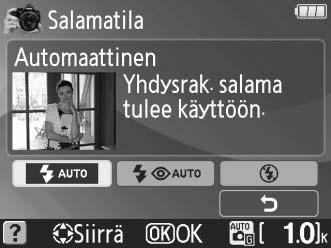

49 Salamatila Salamatilan valinta: 1 Siirrä kohdistin tietonäyttöön. Jos kuvaustiedot eivät näy näytössä, paina R-painiketta. Siirrä kohdistin tietonäyttöön painamalla P-painiketta. R-painike Tietonäyttö P-painike 2 Tuo esiin salamatilan asetukset. Korosta nykyinen salamatila tietonäytössä ja paina J. 3 Valitse salamatila. Korosta tila ja paina J. Käytettävissä olevat salamatilat vaihtelevat kuvaustilan mukaan: i, k, p, n o No Automaattinen Automaattinen + hidas täsmäys + Automaattinen +punasilmäisyyden NYr NYo punasilmäisyyden vähennys vähennys j Pois Nr Automaattinen + hidas täsmäys j Pois z P, A S, M N Täytesalama N Täytesalama NY Punasilmäisyyden vähennys NY Punasilmäisyyden vähennys Hidas täsmäys +punasilmäisyyden NYp vähennys Nq Takaverhon täsmäys Np Hidas täsmäys Nq * Takaverho + hidas täsmäys * p ilmestyy tietonäyttöön, kun asetus on valmis. 43

50 Edellisellä sivulla luetellut salamatilat voidaan yhdistää yhteen tai useampaan seuraavista asetuksista luettelossa näkyvien salamatilan kuvakkeiden mukaisesti: AUTO (automaattisalama): Jos valaistus on heikko tai kohde on taustavalaistu, salama nousee automaattisesti ylös ja välähtää tarvittaessa, kun laukaisin painetaan puoliväliin. Y (punasilmäisyyden vähennys): Käytä muotokuvissa. Punasilmäisyyden vähennysvalo syttyy ennen salaman välähtämistä ja vähentää punasilmäisyyttä. j (pois): Salama ei välähdä edes heikossa valaistuksessa tai kohteen ollessa taustavalaistu. SLOW (hidas täsmäys): Suljinaika pitenee automaattisesti, jolloin taustavalaistus saadaan mukaan illalla tai hämärässä valaistuksessa otettaviin kuviin. Käytä tätä asetusta, jos haluat muotokuviin taustavalaistuksen. REAR (takaverhon täsmäys): Salama välähtää juuri ennen sulkimen sulkeutumista ja luo liikkuvien valolähteiden taakse valojuovan (alla oikealla). Jos tämä kuvake ei näy, salama välähtää välittömästi sulkimen avautumisen jälkeen (etuverhon täsmäys; tuloksena on alla vasemmalla kuvattu vaikutelma liikkuvia valolähteitä kuvattaessa). Etuverhon täsmäys Takaverhon täsmäys z A Salamatilan valitseminen Salamatila voidaan valita myös painamalla M-painiketta ja kiertämällä komentokiekkoa (P-, + S-, A- ja M-tiloissa nosta salama ennen M-painikkeen painamista ja salamatilan valitsemista). M-painike Komentokiekko Tietonäyttö A Yhdysrakenteinen salama Poista objektiivin suojat varjojen välttämiseksi. Salaman pienin toimintaetäisyys on 60 cm. Sitä ei voi käyttää makro-objektiivien makrokuvausalueella. Laukaisin saattaa lukkiutua hetkeksi salamavalon vaurioitumisen estämiseksi, kun salamaa on käytetty usean peräkkäisen kuvan ottamiseen. Salamaa voi käyttää uudelleen pienen tauon jälkeen. A Yhdysrakenteisen salaman kanssa käytettävissä olevat suljinajat Seuraavat suljinajat ovat käytettävissä yhdysrakenteisen salaman kanssa. Tila Suljinaika Tila Suljinaika i, k, p, P, A 1 /200 1 /60 s S 1 / s n 1 /200 1 /125 s M 1 / s, aikavalotus o 1 /200-1 s 44

51 ISO-herkkyys Digitaalikamerassa ISO-herkkyys vastaa tavallisen kameran filmiherkkyyttä. Mitä suuremmaksi ISO-herkkyys on säädetty, sitä vähemmän valoa vaaditaan kuvan valotukseen, mikä mahdollistaa lyhyen suljinajan tai pienen aukon käytön. 1 Siirrä kohdistin tietonäyttöön. Jos kuvaustiedot eivät näy näytössä, paina R-painiketta. Siirrä kohdistin tietonäyttöön painamalla P-painiketta. R-painike Tietonäyttö P-painike 2 Tuo esiin ISO-herkkyyden asetukset. Korosta nykyinen ISO-herkkyys tietonäytössä ja paina J. 3 Valitse ISO-herkkyys. Korosta haluamasi vaihtoehto ja paina J. ISOherkkyydeksi voidaan asettaa arvoja, jotka vastaavat suunnilleen arvoja välillä ISO 100 ja ISO 1600, 1 EV:n välein. Tietyissä tilanteissa ISOherkkyys voi olla ISO arvoa suurempi noin 1 EV:n verran (Hi 1, vastaa arvoa ISO 3200). Automaattisessa tilassa ja aiheenmukaisissa kuvausohjelmissa on lisäksi AUTO-vaihtoehto, jossa kamera määrittää ISO-herkkyyden automaattisesti valaistusolosuhteiden mukaan. z A Hi 1 Tällä asetuksella otetuissa kuvissa ilmenee herkemmin kohinaa ja värivääristymiä. 45

52 Aktiivinen D-Lighting Jos Päällä on valittuna, kamera säätää Aktiivinen D-Lighting -toiminnon automaattisesti kuvauksen aikana valojen ja varjojen säilyttämiseksi ja luo kuviin luonnollisen kontrastin. Käytä suurikontrastisiin kohteisiin, esimerkiksi kuvatessasi ovesta tai ikkunasta näkyviä kirkkaita ulkomaisemia tai kuvatessasi varjoon jääviä kohteita aurinkoisella säällä. Toiminto on tehokkain käytettynä yhdessä L Matriisi mittauksen kanssa. Aktiivinen D-Lighting:! Pois Aktiivinen D-Lighting: " Päällä 1 Siirrä kohdistin tietonäyttöön. Jos kuvaustiedot eivät näy näytössä, paina R-painiketta. Siirrä kohdistin tietonäyttöön painamalla P-painiketta. R-painike Tietonäyttö P-painike z 2 Tuo Aktiivinen D-Lighting -vaihtoehdot näkyviin. Korosta tietonäytössä Aktiivinen D-Lighting ja paina J. 3 Valitse vaihtoehto. Korosta " Päällä tai! Pois ja paina J. D Aktiivinen D-Lighting Kohinaa (rakeisuutta, juovaisuutta ja läikkiä) saattaa esiintyä valokuvissa, jotka on otettu suurilla ISO-herkkyyksillä Aktiivinen D-Lighting -toimintoa käyttäen. Kuvien tallennus kestää kauemmin, kun Aktiivinen D-Lighting on käytössä. 46

53 n Muut tiedot Yhteensopivat mikroprosessoriohjatut objektiivit Automaattitarkennusta voidaan käyttää vain mikroprosessoriohjattujen AF-S- ja AF-I-objektiivien kanssa. Automaattitarkennusta ei tueta muita automaattitarkennusobjektiiveja (AF) käytettäessä. IX-NIKKORobjektiiveja ei voi käyttää. Alla luetellaan ominaisuudet, jotka ovat käytettävissä yhteensopivien mikroprosessoriohjattujen objektiivien kanssa. Tietoja yhteensopivista ei-mikroprosessoriohjatuista objektiiveista sekä salaman ja tarkennusapuvalon yhteydessä käytettävistä objektiiveista on Käyttöoppaassa (CD-levyllä). Kameran asetus Tarkenna Tila Mittaus Automaattinen tila ja L MF (elektronisen aiheenmukaiset M Objektiivi/lisävaruste AF etäisyysmittarin kanssa) MF kuvausohjelmat; P, S, A M 3D Väri N AF-S, AF-I NIKKOR 1 2 Muu G- tai D-tyypin AF NIKKOR 1 2 PC-E NIKKOR -sarja , 3 PC Micro 85 mm f/2.8d 4 3 2, 3 AF-S/AF-I-telejatke Muut AF NIKKOR -objektiivit (paitsi F3AF-objektiivit) 7 2 AI-P NIKKOR Saat kamerastasi parhaan hyödyn käyttämällä AF-S- tai AF-Iobjektiiveja. Tärinänvaimennus (VR) on käytössä VRobjektiiveilla. 2 Pistemittaus mittaa valitun tarkennuspisteen. 3 Ei voida käyttää, kun objektiivia siirretään tai kallistetaan. 4 Kameran valotuksen mittaus ja salamanohjausjärjestelmät eivät ehkä toimi oikein, kun objektiivia siirretään ja/tai kallistetaan tai kun käytetään muuta kuin suurinta aukkoa. 5 AF-S- tai AF-I -objektiivi on välttämätön. 6 Kun suurin aukko on f/5.6 (tai suurempi). 7 Kun AF mm f/2.8, AF 35 70mm f/2.8, AF 28 85mm f/ (uusi) tai AF 28 85mm f/ objektiivilla tarkennetaan pienimmälle tarkennusetäisyydelle, tarkentumisen ilmaisin saattaa tulla näkyviin, kun etsimen tähyslasilla näkyvää kuvaa ei ole tarkennettu. Säädä tarkennusta käsin, kunnes etsimessä oleva kuva on tarkennettu. 8 Kun suurin aukko on f/5.6 (tai suurempi). A AF-S- ja AF-I-objektiivien tunnistaminen AF-S-objektiivien nimi alkaa kirjaimilla AF-S, AF-I-objektiivien nimi alkaa kirjaimilla AF-I. A Mikroprosessoriohjattujen sekä G- ja D-tyypin objektiivien tunnistaminen Mikroprosessoriohjatut objektiivit tunnistaa CPU-liittimistä. G- ja D-tyypin objektiiveissa on puolestaan kirjaintunnus. G-tyypin objektiiveissa ei ole himmenninrengasta. CPU-liittimet Himmenninrengas n Mikroprosessoriohjattu G-tyypin objektiivi objektiivi A Objektiivin aukkoarvo Objektiivien aukkoarvo ilmoittaa niiden suurimman aukon. D-tyypin objektiivi 47

54 Muut lisävarusteet Tätä kirjoitettaessa D3000-kameraan oli saatavana seuraavat lisävarusteet. Virtalähteet Videokaapeli Suodattimet Etsimen okulaarin lisävarusteet Ladattava litium-ioniakku EN-EL9a (0 10): EN-EL9a-lisäakkuja on saatavana paikallisilta jälleenmyyjiltä ja Nikonin huoltoedustajilta. EN-EL9a voidaan ladata MH-23-pikalaturilla. Myös EN-EL9-akkuja voidaan käyttää. Pikalaturi MH-23 (0 10): MH-23-pikalaturia voidaan käyttää EN-EL9a- ja EN-EL9- akkujen lataamiseen. Virtaliitin EP-5, verkkolaite EH-5a: Näiden lisävarusteiden avulla voit käyttää kameraa pitkään yhtäjaksoisesti (myös EH-5-verkkolaitetta voidaan käyttää). EP-5 vaaditaan, jotta kamera voidaan liittää EH-5a- tai EH-5-virtaliittimeen. Videokaapeli EG-D100: EG-D100-videokaapelin avulla kamera voidaan liittää televisioon. Nikonilla on kolmentyyppisiä suodattimia: kierresuodattimet, pujotussuodattimet ja objektiivin taakse kiinnitettävät suodattimet. Käytä vain Nikonin suodattimia, sillä muiden valmistajien suodattimet voivat häiritä automaattista tarkennusta tai elektronista etäisyysmittaria. D3000-kamerassa ei voi käyttää lineaaripolarisaatiosuodattimia. Käytä sen sijaan C-PL-pyöröpolarisaatiosuodatinta. Objektiivin suojaamiseksi suositellaan NC- ja L37C-suodattimia. Ghosting-ilmiön välttämiseksi suodattimen käyttöä ei suositella silloin kun kohde on kirkkaassa valossa tai kuvassa on kirkas valonlähde. Keskuspainotettua mittausta suositellaan käytettäessä suodattimia, joiden valotuskerroin (suodatinkerroin) on yli 1 (Y44, Y48, Y52, O56, R60, X0, X1, C-PL, ND2S, ND4, ND4S, ND8, ND8S, ND400, A2, A12, B2, B8, B12). Lisätietoja on suodattimen käyttöoppaassa. DK-20C etsimen korjauslinssit: Linssejä on saatavana dioptereilla 5, 4, 3, 2, 0, +0,5, +1, +2 ja +3 m 1 kameran diopterin säätimen ollessa keskiasennossa ( 1 m 1 ). Käytä diopterin korjauslinssejä vain, jos tarkennus ei onnistu yhdysrakenteisen diopterin säädön avulla ( 1,7 +0,5 m 1 ). Kokeile okulaarin korjauslinssejä ennen ostoa varmistaaksesi, että niillä saadaan haluttu tarkennus. Kumista silmäsuppiloa ei voi käyttää okulaarin korjauslinssien kanssa. Tarkennusluuppi DG-2: DG-2:lla voidaan suurentaa etsimen keskellä näkyvä kohde. Käytä lähikuvauksessa, kopioinnissa, teleobjektiivien kanssa ja muissa erityistä tarkkuutta vaativissa tehtävissä. Vaatii okulaarisovittimen (saatavissa erikseen). Etsimen sovitin DK-22: DK-22-sovitinta käytetään DG-2-tarkennusluupin kiinnittämiseen. Kulmaetsin DR-6: DR-6 kiinnitetään oikeassa kulmassa etsimen okulaariin. Sen avulla etsimessä olevaa kuvaa voidaan katsella linssiin nähden oikeasta kulmasta (esimerkiksi suoraan ylhäältä kameran ollessa vaakatasossa). n 48

55 Lisävarusteena saatavat salamalaitteet Ohjelmisto Runkotulppa Nikon-salamalaitteet SB-900, SB-800, SB-600 ja SB-400 Nikonin langaton kauko-ohjattu salama SB-R200 Langattoman salamalaitteen ohjain SU-800 Capture NX 2: Kattava valokuvien muokkausohjelmisto. Huomautus: Käytä uusinta Nikon-ohjelmiston versiota. Useimmissa Nikonohjelmistoissa on mahdollisuus automaattiseen päivitykseen, jos tietokoneessa on Internet-yhteys. Tämän vihkosen sisäkannen luettelossa mainituilta sivustoilta saat uusimmat tiedot tuetuista käyttöjärjestelmistä. BF-1B- ja BF-1A rungon suojukset: Runkotulppa pitää peilin, etsimen ja alipäästösuodattimen suojassa pölyltä, kun objektiivi ei ole paikallaan. Langaton kauko-ohjain ML-L3 (0 39): Kauko-ohjainta voidaan käyttää omakuvien ottamiseen tai kameran tärinän aiheuttaman epätarkkuuden estämiseen. ML-L3- kauko-ohjaimessa käytetään 3 V:n CR2025-paristoa. Kauko-ohjaimet Paina akkutilan kannen salpaa oikealle (q), laita kynsi koloon ja avaa akkutila (w). Varmista, että akku on oikein päin (r). n 49

56 Kameran hoito Säilytys Kun kameraa ei ole tarkoitus käyttää pitkään aikaan, irrota akku ja säilytä akkua viileässä, kuivassa paikassa liitinsuojuksella suojattuna. Estä homeen tai härmän muodostuminen säilyttämällä kamera kuivassa, hyvin ilmastoidussa paikassa. Älä säilytä kameraa sellaisessa paikassa, jossa on polttoöljy- tai kamferiöljypohjaista koimyrkkyä, tai: huonosti ilmastoiduissa tiloissa tai tiloissa, joissa ilman suhteellinen kosteus on yli 60 prosenttia televisioiden, radioiden tai muiden voimakkaita sähkömagneettisia kenttiä tuottavien laitteiden lähellä paikassa, jossa lämpötila on yli 50 C tai alle 10 C Puhdistaminen Kameran runko Objektiivi, peili ja etsin Näyttö Poista pöly ja nukka puhaltimella. Pyyhi sitten varovasti pehmeällä, kuivalla liinalla. Kun olet käyttänyt kameraa rannalla tai meren äärellä, pyyhi hiekka tai suola rungosta puhtaaseen veteen kastetulla nihkeällä liinalla ja kuivaa huolellisesti. Tärkeää: Kameran sisälle pääsevä pöly tai muu vieras materiaali voi aiheuttaa vaurion, jota takuu ei kata. Nämä lasiosat vaurioituvat helposti. Puhdista pöly ja nukka puhaltimella. Jos käytät paineilma-aerosolia, pidä pullo pystyasennossa, jotta aine ei tule pullosta nestemäisessä muodossa. Sormenjäljet ja muut tahrat poistetaan kostuttamalla pehmeä liina linssinpuhdistusaineella ja pyyhkimällä kevyesti. Puhdista pöly ja nukka puhaltimella. Sormenjäljet ja muut tahrat poistetaan pyyhkimällä kevyesti pehmeällä liinalla tai säämiskällä. Älä paina näyttöä, jotta se ei vaurioidu. Älä käytä alkoholia, tinneriä tai muita tulenarkoja kemikaaleja. D Kameran ja lisävarusteiden huolto Kamera on tarkkuuslaite, joka vaatii säännöllistä huoltoa. Suosittelemme tarkastuttamaan kameran alkuperäisellä jälleenmyyjällä tai Nikon-huollossa yhden tai kahden vuoden välein ja huollattamaan sen kolmen tai viiden vuoden välein (nämä palvelut ovat maksullisia). Säännöllinen tarkastus ja huolto ovat erityisen suositeltavia, jos käytät kameraa ammatillisiin tarkoituksiin. Suosittelemme, että otat mukaan kaikki säännöllisesti käyttämäsi lisävarusteet, kuten objektiivit ja salamalaitteet, kun viet kameran tarkastukseen tai huoltoon. n Kameran ja akun hoito: Varoitukset Älä pudota laitetta: Tuote saattaa mennä epäkuntoon, jos se altistuu voimakkaille iskuille tai tärinälle. Pidä laite kuivana: Tuote ei ole vedenpitävä. Se menee epäkuntoon, jos se upotetaan veteen tai altistetaan voimakkaalle kosteudelle. Sisäosien ruostuminen voi aiheuttaa pysyvän vaurion. 50

57 Vältä äkillisiä lämpötilan muutoksia: Äkilliset lämpötilan muutokset esimerkiksi siirryttäessä kylmänä päivänä lämpimään rakennukseen tai sieltä ulos, voivat saada kosteuden tiivistymään laitteen sisään. Voit ehkäistä kosteuden tiivistymisen asettamalla laitteen kantolaukkuun tai muovipussiin ennen sen altistamista äkilliselle lämpötilan muutokselle. Vältä voimakkaita magneettikenttiä: Älä käytä tai säilytä kameraa voimakasta sähkömagneettista säteilyä tai magneettikenttiä kehittävien laitteiden lähettyvillä. Esimerkiksi radiolähettimien tuottama voimakas staattinen sähkövaraus tai magneettikenttä voi häiritä näytön toimintaa, vahingoittaa muistikorttiin tallennettuja tietoja tai vaikuttaa tuotteen virtapiiriin. Älä pidä objektiivia suunnattuna kohti aurinkoa: Älä jätä objektiivia asentoon, jossa se on suunnattuna aurinkoon tai muuhun voimakkaaseen valonlähteeseen. Voimakas valo voi vahingoittaa kuvakennoa, tai valokuviin voi tulla valkoisia pilkkuja. Katkaise laitteesta virta, ennen kuin poistat tai irrotat virtalähteen: Älä irrota virtajohtoa tai poista akkua, kun virta on kytketty tai kun kuvien tallentaminen tai poistaminen on kesken. Virran äkillinen katkaisu tällaisissa olosuhteissa voi johtaa tietojen häviämiseen tai laitteen muisti- tai virtapiirien vahingoittumiseen. Jotta virta ei katkea vahingossa, vältä siirtämästä kameraa, kun se on liitettynä verkkolaitteeseen. Puhdistaminen: Kun puhdistat kameran runkoa, poista pöly ja nukka puhaltimella. Pyyhi runko sitten varovasti pehmeällä, kuivalla liinalla. Kun olet käyttänyt kameraa rannalla tai meren äärellä, pyyhi hiekka tai suola rungosta puhtaaseen veteen kastetulla nihkeällä liinalla ja kuivaa huolellisesti. Objektiivi ja peili vaurioituvat helposti. Poista pöly ja nukka varovasti puhaltimella. Jos käytät paineilma-aerosolia, pidä pullo pystyasennossa, jotta aine ei tule pullosta nestemäisessä muodossa. Sormenjäljet ja muut tahrat poistetaan kostuttamalla pehmeä liina linssinpuhdistusaineella ja pyyhkimällä kevyesti. Tietoja alipäästösuodattimen puhdistamisesta on Käyttöoppaassa (CD-levyllä). Objektiivin liittimet: Pidä objektiivin liittimet puhtaina. Älä koske sulkimen verhoon: Sulkimen verho on hyvin ohut ja vaurioituu helposti. Älä missään tapauksessa paina sulkimen verhoa tai koske siihen puhdistusvälineillä äläkä puhalla siihen voimakkaasti puhaltimella. Verho saattaa naarmuuntua, vääntyä tai revetä. Säilytys: Estä homeen tai härmän muodostuminen säilyttämällä kamera kuivassa, hyvin ilmastoidussa paikassa. Jos käytät verkkolaitetta, irrota laite estääksesi tulipalon. Jos kameraa ei käytetä pitkään aikaan, poista akku vuotojen välttämiseksi ja pane kamera muovipussiin, jossa on kuivatusainetta. Älä kuitenkaan säilytä kameralaukkua muovipussissa, sillä laukun materiaali voi vaurioitua. Huomaa, että kuivatusaine menettää kosteudensitomiskykynsä ajan mittaan ja se on siksi vaihdettava säännöllisesti. Homeen tai härmän syntymisen estämiseksi ota kamera pois säilytyspaikasta ainakin kerran kuussa. Kytke kameraan virta ja laukaise suljin muutaman kerran, ennen kuin panet kameran takaisin säilytyspaikkaan. Säilytä akkuja kuivassa, viileässä paikassa. Aseta liitinsuojus paikalleen, ennen kuin panet akun säilytyspaikkaan. n 51

58 Näyttöä koskevia huomautuksia: Näytössä saattaa olla joitakin pikseleitä, jotka ovat aina valaistuja tai pimeitä. Tämä on tyypillistä kaikille TFT-nestekidenäytöille. Ilmiö ei ole merkki toimintahäiriöstä, eikä se vaikuta tallennettaviin kuviin. Näytön kuvaa voi olla vaikea nähdä kirkkaassa valossa. Älä paina näyttöä, jotta se ei vaurioidu. Poista näytössä oleva pöly tai nukka puhaltimella. Tahrat poistetaan pyyhkimällä kevyesti pehmeällä liinalla tai säämiskällä. Jos näyttö särkyy, varo rikkoutunutta lasia ja pidä huoli, ettei nestekiteitä pääse silmiin, suuhun tai iholle. Moiré: Moiré on häiriökuvio, joka aiheutuu säännöllisesti toistuvan ruutukuvion, kuten kankaan kudontakuvion tai rakennuksen ikkunarivistön, sisältävän kuvan ja kameran kuvakennon ruudukon vuorovaikutuksesta. Jos havaitset valokuvissa moiré-ilmiötä, kohteen ja kameran välisen etäisyyden muuttaminen, lähemmäs tai kauemmas zoomaaminen tai kohteen ja kameran välisen kulman muuttaminen saattaa auttaa. Akut: Jos akun navat ovat likaantuneet, kamera ei ehkä toimi. Puhdista akun navat pehmeällä, kuivalla liinalla ennen käyttöä. Akut tai paristot voivat vuotaa tai räjähtää, jos niitä käsitellään väärin. Noudata akkujen käytössä seuraavia varotoimenpiteitä: Katkaise kamerasta virta ennen akun vaihtamista. Akku voi kuumentua, kun sitä käytetään pitkään. Käsittele akkua varovasti. Käytä vain tähän laitteeseen hyväksyttyjä akkuja tai paristoja. Suojaa akut avotulelta ja voimakkaalta kuumuudelta. Kun poistat akun kamerasta, aseta akkuun liitinsuojus. Lataa akku ennen käyttöä. Kun otat kuvia tärkeistä tilanteista, pidä saatavilla ylimääräinen täyteen ladattu EN-EL9a-akku. Uusia akkuja voi olla vaikea hankkia lyhyellä varoitusajalla. Kylmänä päivänä akkujen kapasiteetti saattaa heikentyä. Käytä täyteen ladattua akkua, kun otat kuvia kylmässä säässä. Pidä vara-akku lämpimässä paikassa ja ota se tarvittaessa käyttöön. Kun kylmä akku lämpenee, osa sen varauksesta voi palautua. Akun suorituskyky voi heikentyä, jos jatkat akun lataamista vielä senkin jälkeen, kun akku on täyteen latautunut. Käytetyt akut ovat arvokasta raaka-ainetta. Toimita käytetyt akut keräyspisteeseen paikkakuntasi jätehuolto-ohjeiden mukaan. n 52

59 Virheilmoitukset Tässä osiossa luetellaan etsimessä ja näytössä näkyvät ilmaisimet ja virheilmoitukset. A Varoituskuvakkeet Vilkkuva d näytössä tai s etsimessä tarkoittaa, että varoitus tai virheilmoitus voidaan tuoda näkyviin painamalla Q (W) -painiketta. Ilmaisin Näyttö Lukitse objektiivin himmenninrengas pienimpään mahdolliseen aukkoon (suurin f/-numero). Obj. ei kiinnitetty. Etsin B (vilkkuu) F/s (vilkkuu) Ratkaisu Lukitse objektiivin aukko pienimmän aukon (suurimman aukkoarvon) kohdalle. Liitä muu kuin IX NIKKOR -objektiivi. Jos kameraan on liitetty ei-mikroprosessoriohjattu objektiivi, valitse tila M. Kamera ei laukea. Lataa akku. Sammuta kamera ja lataa tai vaihda akku. Akkua ei voi käyttää. Valitse akku, joka on tarkoitettu käytettäväksi tässä d Käytä Nikonin hyväksymää akkua (EN-EL9a). kamerassa. (vilkkuu) Alustusvirhe. Katkaise Sammuta kamera, poista akku, vaihda se uuteen ja kytke kamerasta virta ja kytke virta sitten kamera uudelleen päälle. jälleen päälle. Akun varaus on vähissä. Suorita toiminto loppuun ja Lopeta puhdistaminen, sammuta kamera ja lataa tai vaihda katkaise kamerasta virta akku. välittömästi. Kelloa ei ole asetettu. Aseta kameran kello. Ei muistikorttia. S Katkaise kamerasta virta ja varmista, että kortti on asetettu oikein. Muistikortti on lukittu. Aseta lukko kirjoitusasentoon. ( (vilkkuu) Muistikortti on lukittu (kirjoitussuojattu). Siirrä kortin kirjoitussuojauskytkin kirjoitusasentoon. Tätä muistikorttia ei voi Käytä hyväksyttyä korttia. Alusta kortti. Jos ongelma jatkuu, kortti voi olla vahingoittunut. Ota yhteyttä valtuutettuun Nikonhuoltoon. käyttää. Kortti voi olla k Virhe luotaessa uutta kansiota. Poista tiedostoja tai vahingoittunut. Aseta toinen (vilkkuu) vaihda muistikortti. kortti. Vaihda muistikortti. Eye-Fi-kortti lähettää yhä kuvia sen jälkeen kun kohdassa Eye-Fi-lataus on valittu Ei käytössä. Lopeta langaton lähetys sammuttamalla kamera ja poistamalla kortti. n 53

60 Ilmaisin Näyttö Korttia ei ole alustettu. Alustetaanko kortti? Kortti on täynnä Kohde on liian kirkas. Kohde on liian tumma. Ei aikavalot. S-tilassa. Salamavalo on TTL-tilassa. Valitse jokin muu asetus tai käytä CPU-objektiivia. Salamavirhe Etsin T (vilkkuu) j (vilkkuu) (vilkkuu) N (vilkkuu) Alusta kortti tai sammuta kamera ja vaihda muistikortti. Heikennä kuvien laatua tai pienennä kokoa. Poista kuvia. Vaihda muistikortti. Kamera ei pysty tarkentamaan kohdetta automaattitarkennuksella. Sommittele kuva uudelleen tai tarkenna käsin. Valitse pienempi ISO-herkkyys. Käytä kaupallisesti saatavaa harmaasuodatinta. q Tilassa: S Lyhennä suljinaikaa. A Valitse pienempi aukko (suurempi aukkoarvo). Valitse suurempi ISO-herkkyys. Käytä salamaa. r Tilassa: S Pidennä suljinaikaa. A Valitse suurempi aukko (pienempi aukkoarvo). A (vilkkuu) Muuta suljinaikaa tai valitse käsinvalotus. & (vilkkuu) Salama on välähtänyt täydellä teholla. Tarkista kuva näytöstä. Jos kuva on alivalottunut, muuta asetuksia ja yritä uudelleen. N/s (vilkkuu) Ratkaisu Vaihda lisävarusteena saatavan salamalaitteen salamatilaa tai käytä mikroprosessoriohjattua objektiivia. Käytä salamaa. Muuta etäisyyttä kohteeseen, aukkoa, salaman toimintaaluetta tai ISO-herkkyyttä. Lisävarusteena saatava SB-400-salamalaite on kiinnitettynä: salama on ponnahdusasennossa tai tarkennusetäisyys on hyvin lyhyt. Jatka kuvaamista; pidennä tarvittaessa tarkennusetäisyyttä välttääksesi varjojen esiintymisen valokuvissa. Lisävarusteena saatavan salamalaitteen laiteohjelmaa päivitettäessä tapahtui virhe. Ota yhteyttä valtuutettuun Nikon-huoltoon. n 54

61 Ilmaisin Näyttö Etsin Ratkaisu Virhe. Paina laukaisinta uudelleen. Laukaise suljin. Jos häiriö ei poistu tai toistuu usein, käänny valtuutetun Nikon-huollon puoleen. Käynnistysvirhe. Ota yhteys Nikonin valtuutettuun O huoltoedustajaan. (vilkkuu) Automaattivalotusvirhe. Ota Käänny valtuutetun Nikon-huollon puoleen. yhteys Nikonin valtuutettuun huoltoedustajaan. Kansiossa ei ole kuvia. Toistoa varten valitussa kansiossa ei ole kuvia. Aseta toinen muistikortti tai valitse toinen kansio. Tiedostossa ei ole kuvatietoja. Tiedosto on luotu tai sitä on muokattu tietokoneella tai Tätä tiedostoa ei voi valita. erimerkkisellä kameralla, tai tiedosto on viallinen. Ei korjailtavaa kuvaa. Muistikortilla ei ole NEF (RAW) -kuvia käytettäväksi NEF (RAW) -käsittely -toiminnon kanssa. Tarkista tulostin. Tarkista tulostin. Jatka valitsemalla Jatka (jos käytettävissä). Tarkista paperi. Paperi ei ole valitun koon mukaista. Aseta tulostimeen oikeankokoista paperia ja valitse Jatka. Paperitukos. Poista tulostimen tukkiva paperi ja valitse Jatka. Paperi lopussa. Aseta tulostimeen oikeankokoista paperia ja valitse Jatka. Tarkista musteen syöttö. Tarkista tulostimen mustetaso. Jatka valitsemalla Jatka. Muste lopussa. Lisää mustetta ja valitse Jatka. * Katso lisätietoja tulostimen käyttöohjeesta. n 55

62 Tekniset tiedot Digitaalinen Nikon D3000 -kamera Tyyppi Tyyppi Objektiivin kiinnitys Tehollinen kuvakulma Teholliset pikselit Teholliset pikselit Digitaalinen järjestelmäkamera Nikon F -kiinnitys (AF-liittimin) Noin 1,5 objektiivin polttoväli (Nikon DX -muoto) 10,2 miljoonaa Kuvakenno Kuvakenno 23,6 15,8 mm CCD-kenno Pikseleitä yhteensä 10,75 miljoonaa Pölynvähennysjärjestelmä Kuvakennon puhdistus, kuvan pölynpoiston viitekuvatiedot (edellyttää lisävarusteena saatavan Capture NX 2 -ohjelmiston) Tallennus Kuvakoko (pikseleinä) (L) (M) (S) Tiedostomuoto NEF (RAW) JPEG: JPEG-Baseline-yhteensopiva pakkausasetuksella hieno (noin 1 : 4), normaali (noin 1 : 8) tai perus (noin 1 : 16) NEF (RAW)+JPEG: Yksittäinen valokuva tallennetaan sekä NEF (RAW)- että JPEG-muodossa Picture Control - Vaihtoehdot Vakio, Neutraali, Värikäs, Yksivärinen, Muotokuva, Maisema; järjestelmä valittua Picture Control -säädintä voidaan muokata. Tallennusväline SD (Secure Digital) -muistikortit, SDHC-yhteensopiva Tiedostojärjestelmä DCF (Design Rule for Camera File System) 2.0, DPOF (Digital Print Order Format), Exif 2.21 (Exchangeable Image File Format for Digital Still Cameras), PictBridge Etsin Etsin Silmän tasolla oleva yksisilmäinen pentapeiliheijastusetsin Kuva-ala Noin 95 % vaakasuunnassa ja 95 % pystysuunnassa Suurennus Noin 0,8-kertainen (äärettömään tarkennetulla 50mm f/1.4 -objektiivilla, 1,0 m 1 ) Katselupiste 18 mm ( 1,0 m 1 ) Diopterin säädin 1,7 +0,5 m 1 Tähyslasi B-tyypin BriteView Clear Matte Mark V -lasi, jossa tarkennusruutu (rajausristikko näytettävissä) Peili Pikapalautus Objektiivin aukko Välitön palautus, elektronisesti ohjattu n 56

63 Objektiivi Yhteensopivat objektiivit Suljin Tyyppi Suljinaika Salamatäsmäysnopeus Laukaisin Kuvanottotapa Kuvausnopeus AF-S tai AF-I: Kaikkien toimintojen tuki. G- tai D-tyypin AF NIKKOR ilman yhdysrakenteista automaattitarkennusmoottoria: Kaikkien toimintojen tuki lukuun ottamatta automaattitarkennusta. IX NIKKOR -objektiiveja ei tueta. Muut AF NIKKOR -objektiivit: Kaikkien toimintojen tuki lukuun ottamatta automaattitarkennusta ja kolmiulotteista värimatriisimittausta II. F3AFkameran objektiiveja ei tueta. Tyyppi D PC NIKKOR: Kaikkien toimintojen tuki lukuun ottamatta automaattitarkennusta ja joitakin kuvaustiloja. AI-P NIKKOR: Kaikkien toimintojen tuki lukuun ottamatta automaattitarkennusta ja kolmiulotteista värimatriisimittausta II. Ei-mikroprosessoriohjattu: Automaattitarkennusta ei tueta. Voidaan käyttää valotustilassa M, mutta valotusmittari ei toimi. Elektronista etäisyysmittaria voidaan käyttää, jos objektiivin suurin aukko on f/5.6 tai suurempi. Elektronisesti ohjattu, pystysuunnassa liikkuva verhosuljin 1 / s 1 /3 EV:n välein, aikavalotus, aika (vaatii lisävarusteena saatavan langattoman ML-L3-kauko-ohjaimen) X= 1 /200 s; synkronoituu sulkimeen enintään 1 /200 s:n suljinajalla 8 (yksittäiskuvaus), I (sarjakuvaus), E (itselaukaisin), " (viivästetty kaukolaukai.), # (nopea kaukolaukaisu) Enintään 3 kuvaa sekunnissa (käsitarkennus, tila M tai S, suljinaika 1 /250 s tai lyhyempi ja muut asetukset oletusarvoissa) Valittavissa 2, 5, 10 ja 20 s viive Itselaukaisin Valotus Mittaus 420 pikselin RGB-kennoa käyttävä TTL-valotuksenmittausjärjestelmä Mittaustapa Matriisi: kolmiulotteinen värimatriisimittaus II (G- ja D-objektiivit); värimatriisimittaus II (muut mikroprosessoriohjatut objektiivit) Keskuspainotettu: 75 % painotus kuva-alan keskellä olevalle 8 mm:n ympyrälle Piste: Mittaa 3,5 mm ympyrän (noin 2,5 % kuva-alasta) valitun tarkennuspisteen keskeltä Alue (ISO 100, f/1,4- Matriisimittaus tai keskuspainotettu mittaus: 0 20 EV objektiivi, 20 C) Pistemittaus: 2 20 EV Valotusmittarin liitäntä mikroprosessoriohjattu Tila Automaattiset tilat (i automaattinen; j autom. (ei salamaa)); aiheenmukaiset kuvausohjelmat (k muotokuva; l maisema; p lapsi; m urheilu; n lähikuva; o yömuotokuva); ohjelmoitu automatiikka joustavalla ohjelmalla (P); sulj.ajan esival.-aut. (S); aukon esival.-autom. (A); käsisäätö (M) Valotuksen korjaus 5 +5 EV 1 /3 EV:n välein Valotuksen lukitus Valotus lukitaan tunnistettuun arvoon AE-L/AF-L-painikkeella ISO-herkkyys ISO EV:n välein; voidaan asettaa myös n. 1 EV:n ISO 1600:n (suositeltava yläpuolelle (vastaa ISO 3200:aa); automaattinen ISO-herkkyyden säätö valotusindeksi) käytettävissä Aktiivinen D-Lighting Vaihtoehdot: Päällä tai Pois n 57

64 n Tarkennus Automaattinen tarkennus Nikon Multi-CAM automaattitarkennusmoduuli, jossa TTLvaiheentunnistus, 11 tarkennuspistettä (joista yksi ristikkäistyyppinen anturi) ja tarkennusapuvalo (toiminta-alue noin 0,5 3 m) EV (ISO 100, 20 C) Herkkyysalue Tarkennustavat Automaattitarkennus (AF): Kertatarkennus (AF-S); jatkuva automaattitarkennus (AF-C); automaattinen AF-S/AF-C-valinta (AF-A); ennakoiva tarkennuksen seuranta aktivoituu automaattisesti kohteen tilan mukaan Käsitarkennus (MF): Elektroninen etäisyysmittari käytettävissä Tarkennuspiste Automaattinen tarkennusaluetila Tarkennuksen lukitus Valittavissa 11 tarkennuspistettä Yhden pisteen automaattitarkennus, dynaamisen alueen tarkennus, automaattinen alueen tarkennus, 3D-seuranta (11 pistettä) Tarkennus voidaan lukita painamalla laukaisin puoliväliin (kertatarkennus) tai painamalla AE-L/AF-L-painiketta Salama Yhdysrakenteinen i, k, p, n, o: Automaattisesti esiin nouseva automaattisalama salama P, S, A, M: Painikkeella esiin nostettava Ohjeluku Noin 12, 13 käsisalamalla (m, ISO 100, 20 C) Salaman ohjaus TTL: Digitaalisen järjestelmäkameran i-ttl-täytesalama ja vakio-i-ttl-salama 420 pikselin RGB-kennolla ovat käytettävissä yhdysrakenteisella salamalla tai SB-900-, SB-800-, SB-600- tai SB-400-salamalaitteella (i-ttl-täytesalama käytettävissä, kun valitaan matriisimittaus tai keskuspainotettu mittaus) Aukkoautomatiikka: Käytettävissä SB-900/SB-800-salamalaitteen ja mikroprosessoriohjatun objektiivin kanssa Ei-TTL-automatiikka: Tuettuja salamalaitteita ovat SB-900, SB-800, SB-80DX, SB-28DX, SB-28, SB-27, ja SB-22S Etäisyyden esivalinta, käsisäätö: Käytettävissä laitteilla SB-900 ja SB-800 Salamatila i, k, p, n: automaattinen, automaattinen ja punasilmäisyyden vähennys, pois; täytesalama ja punasilmäisyyden vähennys käytettävissä lisävarusteena saatavien salamalaitteiden kanssa o: automaattinen hidas täsmäys, automaattinen hidas täsmäys ja punasilmäisyyden vähennys, pois; hidas täsmäys sekä hidas täsmäys ja punasilmäisyyden vähennys käytettävissä lisävarusteena saatavien salamalaitteiden kanssa l, m: täytesalama ja punasilmäisyyden vähennys käytettävissä lisävarusteena saatavien salamalaitteiden kanssa P, A: täytesalama, takaverho ja hidas täsmäys, hidas täsmäys, hidas täsmäys ja punasilmäisyyden vähennys, punasilmäisyyden vähennys S, M: täytesalama, takaverhon täsmäys, punasilmäisyyden vähennys Salaman korjaus 3 +1 EV 1 /3 EV:n välein Salaman valmiusilmaisin Varusteluisti Nikonin luova valaistusjärjestelmä (CLS) Täsmäysliitin Valkotasapaino Valkotasapaino Näyttö Näyttö Syttyy, kun yhdysrakenteinen salama tai lisävarusteena saatava salamalaite, kuten SB-900, SB-800, SB-600, SB-400, SB-80DX, SB-28DX tai SB-50DX, on latautunut; vilkkuu 3 s sen jälkeen, kun salama on välähtänyt täydellä teholla ISO 518 -luisti, jossa synkronointi- ja tietoliittimet ja turvalukitus Kehittynyttä langatonta valaistusta tuetaan käytettäessä SB-900-, SB-800- tai SU-800- salamalaitetta ohjaustilassa; salaman väritietojen välitystä tuetaan käytettäessä yhdysrakenteista salamaa ja kaikkia CLS-yhteensopivia salamalaitteita Täsmäysliittimen sovitin AS-15 (saatavissa erikseen) Automaattinen, hehkulamppu, loisteputkivalo (7 tyyppiä), suora auringonvalo, salama, pilvinen, varjo, esiasetus käsin; hienosäätö käytettävissä kaikissa lukuun ottamatta esiasetusta käsin. 3tuumaa, noin pistettä, TFT-nestekidenäyttö, jonka kirkkaus säädettävissä 58

65 Toisto Toisto Liitännät USB Videoulostulo Tuetut kielet Tuetut kielet Täyskuva- ja pienoiskuvatoisto (4, 9 tai 72 kuvaa tai kalenteri) toiston zoomauksella, D3000-kameralla luotujen stop-motion-elokuvien toisto, kuvaesitys, histogramminäyttö, valoalueet, kuvan automaattinen kääntö ja kuvaselitys (enintään 36 merkkiä) Hi-Speed USB Vaihtoehdot NTSC ja PAL englanti, espanja, hollanti, italia, japani, kiina (yksinkertaistettu ja perinteinen), korea, norja, portugali, puola, ranska, ruotsi, saksa, suomi, tanska, venäjä Virtalähde Akku Yksi litium-ioniakku EN-EL9a Verkkolaite EH-5a-verkkolaite, vaatii EP-5-virtaliittimen (saatavissa erikseen) Jalustakierre Jalustakierre 1 /4 tuumaa (ISO 1222) Mitat/paino Mitat (L K S) Noin mm Paino Noin 485 g ilman akkua, muistikorttia tai rungon suojusta Käyttöympäristö Lämpötila 0 40 C Kosteus Alle 85 % (ei tiivistymistä) Ellei toisin mainita, kaikki arvot pätevät kameraan, jota käytetään täyteen varatulla akulla 20 C: n lämpötilassa. Nikon varaa oikeuden muuttaa näissä käyttöohjeissa olevia teknisiä tietoja tai laitteistojen ja ohjelmistojen ominaisuuksia milloin tahansa ilman ennakkoilmoitusta. Nikon ei vastaa tämän käyttöohjeen virheistä mahdollisesti aiheutuvista vahingoista. MH-23-pikalaturi Nimellisjännite AC V (50/60 Hz) Antovirta ja -jännite DC 8,4 V / 900 ma Tuetut akut Ladattava litium-ioniakku Nikon EN-EL9a tai EN-EL9 Latausaika Noin 1 tunti 40 minuuttia (EN-EL9a) tai yksi tuntia ja 30 minuuttia (EN-EL9), kun akku on tyhjä Käyttölämpötila 0 40 C Mitat (L K S) Noin 82, mm Johdon pituus Noin mm Paino Noin 80 g ilman virtajohtoa Ladattava litium-ioniakku EN-EL9a Tyyppi Litium-ioniakku Nimelliskapasiteetti 7,2 V/1080 mah Mitat (L K S) Noin mm Paino Noin 51 g ilman liitinsuojusta n 59

66 AF-S DX NIKKOR mm f/ G VR -objektiivi Tyyppi G-tyypin AF-S DX Zoom-NIKKOR -objektiivi, jossa yhdysrakenteinen CPU ja Nikon-bajonetti Tuetut kamerat Nikonin digitaaliset järjestelmäkamerat (DX-muoto) Polttoväli 18 55mm Suurin aukko f/ Rakenne 11 elementtiä 8 ryhmässä (mukaan lukien 1 asfäärinen elementti) Kuvakulma Polttoväliasteikko (mm) 18, 24, 35, 45, 55 Etäisyystieto Lähetetään kameraan Zoomauksen säädin Zoomia säädetään kiertämällä erillistä zoomausrengasta Tarkennus Automaattinen tarkennus Silent Wave -moottorilla; käsitarkennus Tärinänvaimennus Objektiivin siirtomenetelmä, joka käyttää äänikelamoottoreita (VCM) Lähin tarkennusetäisyys 0,28 m polttotason merkistä kaikilla zoom-asetuksilla Himmennin Seitsemästä pyöristetystä lehdestä koostuva himmennin, jossa täysautomaattinen aukko Aukkoalue f/3.5 22, kun 18 mm; f/5.6 36, kun 55 mm Mittaus Suurin aukko Liitososan koko 52 mm (P=0,75 mm) Mitat Noin 73 mm halkaisija 79,5 mm (bajonetin pinnasta objektiivin päähän) Paino Noin 265 g Objektiivin HB-45 (saatavissa erikseen; kiinnitetään kuten kuvassa) vastavalosuoja Nikon varaa oikeuden muuttaa näissä käyttöohjeissa olevia teknisiä tietoja tai laitteistojen ja ohjelmistojen ominaisuuksia milloin tahansa ilman ennakkoilmoitusta. Nikon ei vastaa tämän käyttöohjeen virheistä mahdollisesti aiheutuvista vahingoista. n 60

67 A Akun kesto Täysin ladatulla akulla otettavissa olevien kuvien määrä vaihtelee akun tilan, lämpötilan ja kameran käyttötavan mukaan. Seuraavassa on annettu esimerkkilukuja akulle EN-EL9a (1080 mah). Yhden kuvan kuvanottotapa (CIPA-standardi 1 ): Noin 550 otosta Sarjakuvaus (Nikon-standardi 2 ): Noin 2000 otosta 1 Mitattu 23 C:n lämpötilassa (±2 C) AF-S DX NIKKOR 18 55mm f/ G VR - objektiivilla seuraavissa testiolosuhteissa: objektiivi tarkennetaan äärettömästä minimietäisyydelle ja yksi kuva otetaan oletusasetuksilla 30 s välein, valokuvan ottamisen jälkeen näyttö kytketään päälle 4 s ajaksi; testaaja odottaa valotusmittareiden sammuvan näytön sammumisen jälkeen; salama käytössä täydellä teholla joka toisessa kuvassa. 2 Mitattu 20 C:n lämpötilassa AF-S DX NIKKOR 18 55mm f/ G VR -objektiivilla seuraavissa testiolosuhteissa: tärinänvaimennus ei käytössä, sarjakuvaustila, tarkennustila AF-C, kuvanlaatu JPEG, perus, kuvakoko M (keskikoko), valkotasapaino v, ISO-herkkyys ISO 100, suljinaika 1 /250 s, tarkennus siirretään äärettömästä minimietäisyydelle kolme kertaa sen jälkeen, kun laukaisinta on pidetty painettuna puoliväliin 3 s ajan; näyttö kytketään päälle 4 s ajaksi aina kuuden kuvan jälkeen; jakso toistetaan kerran, kun valotusmittarit ovat sammuneet. Akun kestoa voivat lyhentää: näytön käyttäminen pitkiä aikoja, laukaisimen pitäminen puoliväliin painettuna, toistuva automaattitarkennuksen käyttäminen, NEF (RAW) -kuvien ottaminen, pitkät suljinajat ja tärinänvaimennuksen käyttäminen VR-objektiiveilla. Jotta Nikon EN-EL9a-akku kestäisi mahdollisimman kauan: Pidä akun liittimet puhtaina. Likaiset liittimet voivat heikentää akun tehoa. Ota akut käyttöön heti lataamisen jälkeen. Akut menettävät varaustaan, jos niitä ei käytetä. n 61

68 Tätä käyttöohjetta ei saa jäljentää kokonaan tai osittain (lukuun ottamatta lyhyitä lainauksia arvosteluihin tai esittelyihin) missään muodossa ilman NIKON CORPORATIONin antamaa kirjallista lupaa. Painettu Euroopassa SB0C02(1C) 6MB0731C-02
