1 T MagiCAD for AutoCAD V&P koulutusmateriaali Versionumero

2 2 (109) Table of Contents ENNEN ALOITTAMISTA ALOITTAMINEN MAGICAD V&P RIBBONIT VALMISTELU ENNEN PROJEKTIN PERUSTAMISTA/PROJEKTIIN LIITTÄMISTÄ PROJEKTIN LUOMINEN/PROJEKTIIN LIITTÄMINEN... 9 TEHTÄVÄ 1: ILMANVAIHDON PERUSTOIMINTOJA PIIRTOVALIKKO KANAVA JA KANAVAN TIEDOT TEHTÄVÄ 2: LAITTEET JA KOMPONENTIT KANAVAKOMPONENTIT LAITTEIDEN/KOMPONENTTIEN STATUS KOMPONENTTIEN ASENTAMINEN PIIRRON AIKANA TEHTÄVÄ 3: LÄMMITYS-/JÄÄHDYTYSJÄRJESTELMIEN PIIRTÄMINEN PERUSASETUKSET PIIRTOVALIKKO PUTKEN PIIRTÄMINEN LÄMMITYSRADIAATTORIT LÄMMITYSPATTERIT, VENTTIILIT, PUMPUT JA MUUT KOMPONENTIT JAKOTUKIT TEHTÄVÄ 4: KÄYTTÖVESIJÄRJESTELMIEN PIIRTÄMINEN PERUSASETUKSET PIIRTOVALIKKO KÄYTTÖVESIPUTKIEN PIIRTÄMINEN VESI JA VIEMÄRIPISTEET TEHTÄVÄ 5: VIEMÄREIDEN PIIRTÄMINEN PERUSASETUKSET PIIRTOVALIKKO VIEMÄRIPUTKEN PIIRTÄMINEN TEHTÄVÄ 6: KAASUJÄRJESTELMIEN PIIRTÄMINEN PERUSASETUKSET PIIRTOVALIKKO KAASUPUTKIEN PIIRTÄMINEN... 35

3 3 (109) TEHTÄVÄ 7: LÄMMÖNVAIHDIN JA SUNTIT LÄMMÖNVAIHTIMEN ASENNUS SUNTIN ASENTAMINEN MUOKKAUSTOIMINNOT JA -OMINAISUUDET MUOKKAUSTOIMINNOT PIIRRETTYJEN OBJEKTIEN, KANAVAKOON, KANAVASARJAN JA MUIDEN OMINAISUUKSIEN MUUTTAMINEN 42 TEHTÄVÄ 8: VIRTAAMALIITOKSET (CONNECTION NODE) JÄRJESTELMIEN LIITTÄMINEN SAMASSA KERROKSESSA TAI KERROSTEN VÄLILLÄ VIRTAUKSEN/TEHON JA PAINEHÄVIÖN ASETTAMINEN SUORAAN KANAVAN/PUTKEN PÄÄSSÄ TEHTÄVÄ 9: MITTATEKSTIN LISÄÄMINEN TEKSTITOIMINNOT TEHTÄVÄ 10: NÄKYMÄASETUKSET ESITYSTILAT 1D, 2D JA 3D KUVAKOHTAISET ASETUKSET LEIKKAUKSET PERINTEINEN LEIKKAUS QUICK SECTION TÖRMÄYSTARKASTELU TEHTÄVÄ 11: ANNA OHJELMAN AUTTAA LASKENNAT TEHTÄVÄ 12: ETSI JA VAIHDA (FIND & REPLACE) TIETOJEN VÄLIAIKAINEN ESITTÄMINEN TEHTÄVÄ 13: PROJEKTIN PERUSTAMINEN - TARKEMMAT MÄÄRITYKSET MALLIPOHJATIEDOSTON/TEMPLATEN (*.DWT) KÄYTTÄMINEN PROJEKTIEN MÄÄRITTÄMINEN KÄYTTÄMÄLLÄ ERI KORKEUKSIA PROJEKTIEN MÄÄRITTÄMINEN KÄYTTÄMÄLLÄ ERI MUOTOJA TEHTÄVÄ 14: PROJEKTIASETUKSET... 76

4 4 (109) 16.1 TASOT (LAYERIT), VIIVATYYPIT JA VÄRIT JÄRJESTELMÄN RAKENNE JA SEN TIEDOT OMIEN TUOTTEIDEN VALITSEMINEN ERISTESARJA/KANAVA&PUTKISARJA/MITOITUSPERIAATE TEHTÄVÄ 15: AUTOMAATTISEN REIKÄVARAUKSEN ASETUKSET STATUS JUOKSEVA NUMEROINTI (RUNNIN INDEX) VAPAAN TEKSTIN MALLIPOHJAT VIIVATYYPPIEN LISÄÄMINEN MAGICAD-VIIVATIEDOSTOON (*.LIN) TEHTÄVÄ 16: VALITTUJEN OBJEKTIEN TUOMINEN NÄYTTÖÖN MAGICAD-OBJEKTIEN RÄJÄYTTÄMINEN PIIRUSTUKSEN YKSINKERTAISTAMINEN TIETYSSÄ MALLIN KOHDASSA ARKKITEHTIKUVAN PUTSAUS JA VÄRIEN MUUTTAMINEN MAGICAD-TIETOJEN MÄÄRITTÄMINEN AUTOCAD-OBJEKTILLE YHTEISTYÖ PROJEKTISSA YHTEISTYÖASETUKSET VIENTITOIMINNOT OMINAISUUSSARJAN HALLINTA OMINAISUUSSARJAT JA IFC-LUOKITUSVIITTEET IFC-LUOKITUSVIITTEEN LUOMINEN/MUOKKAAMINEN CREATING/EDITING A NAVISWORKS PROPERTY SET IFC EXPORT NAVISWORKS EXPORT BCF, BIM COLLABORATION FORMAT MANAGER TEHTÄVÄ 7: MUUTAMIA NEUVOJA LOPUKSI MUISTA:

5 5 (109) ENNEN ALOITTAMISTA TÄRKEÄT TASOT (LAYERIT) Magi_0 MagiCADin luoma taso, jota ohjelmisto käyttää sisäisesti esim. objektien siirtämiseen. Magi_0-tasoa ei saa lukita, koska lukitseminen estää joidenkin toimintojen käytön. Magi_garbage MagiCAD käyttää tätä tasoa esim. väliaikaisen tiedon, niin sanottujen part property line -tietojen varastoimiseen. Tähän tasoon ei kuulu tallentaa mitään Xref-viitepiirustuksia. Jos näin tehdään, Xref häviää mitoituksen aikana, koska MagiCAD tyhjentää tämän tason aina mitoituksen yhteydessä. Defpoints AutoCADin tulostamaton taso, joka on kuitenkin näkyvissä tulostuksen aikana. Tämä taso on liitoksissa AutoCADin 0-tasoon. Huomautus: MagiCADin aktiivinen 2D käyttää tätä tasoa. Tärkeät AutoCADin muuttujat MENUBAR Arvon ollessa 1, näkyy AutoCADin yläreunassa alasvetovalikot, joita tässä materiaalissa hyödynnetään. OSNAPZ - Arvon ollessa nolla objektien korkeus vaihtuu niitä liikuteltaessa tai kopioitaessa jos AutoCADin OSNAP on päällä ja kohdistuspiste osuu esim. arkkitehtikuvaan. Tällöin ottaa uuden korkeuden valitusta objektista. Arvon ollessa yksi eivät MagiCAD objektien korkeus muutu vaikka OSNAP olisi päällä kopioinnin siirron aikana. Huomioitavaa on, että jos isometrisessä näkymässä yrittää käyttää MagiCADin + grippejä niin piirto ei onnistu. Tällöin OSNAPZ pitää asettaa arvoon 0. LTSCALE Säädetään kuinka tiheästi katkoviivat esitetään. Jos esim. tulostetaan 1:50 niin suositelta arvo 50.

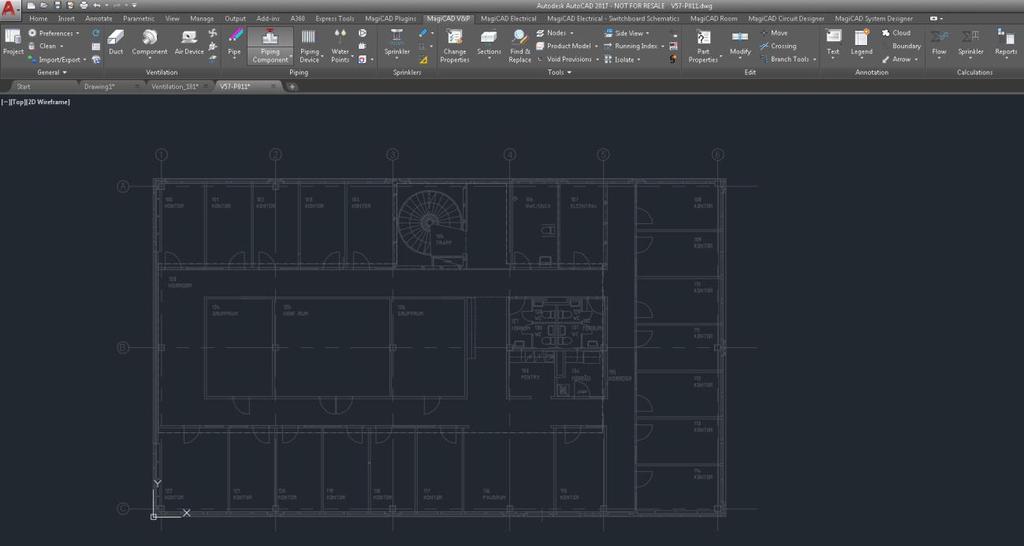

6 6 (109) 1. ALOITTAMINEN 1.1 MAGICAD V&P RIBBONIT Ohjelmistoa käytettäessä käytetään MagiCADin omia Ribboneja AutoCADin ja Windowsin vakiokomentojen lisäksi. General projektin tietojen, järjestelmien ja värien hallinta. Näkymäkohtaiset asetukset, arkkitehtipohjan putsaus, kuvan päivittäminen. Vientityökalut (IFC, Navisworks). Ventilation kanavien piirtäminen, laitteiden lisääminen, komponenttien asennus. Piping lämmityksen, veden, jäteveden tai sprinklerien sekä niihin liittyvien laitteiden piirtäminen ja asennus. Tools objektien ominaisuuksien muuttaminen, leikkaukset, reikävaraukset, osien numerointi liitossolmut, vain valittujen objektien näyttäminen jne

7 7 (109) Edit muutosten tekeminen järjestelmään, esim. haarojen kopiointi, liikuttelu ja Calculations osaluettelo, äänilaskelmat, mitoitus, tasapainottaminen jne. Annotation merkintä, muutospilvet, virtausnuolet jne.

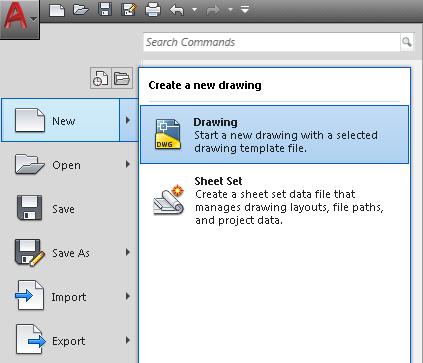

8 8 (109) 1.2 VALMISTELU Luo projektille pääkansio, johon kaikki.dwg-tiedostot ja MagiCADin projektitiedostot tallennetaan. Tässä esimerkissä projektin pääkansio nimetään Training ja se sisältää omat kansiot arkkitehti-, ilmanvaihto-, lämmitys- ja putki- sekä vesi/viemäripiirustuksille. Projektitiedostot tallennetaan pääkansioon myöhemmässä vaiheessa. 1.3 ENNEN PROJEKTIN PERUSTAMISTA/PROJEKTIIN LIITTÄMISTÄ Perusta uusi aloituspohja eli template (AutoCADin File -> New). Jos käytettävissä ei ole valmista templatea (esim. yrityksen tekemää), on suositeltavaa käyttää MagiCADin mukana tulevaa, joka sijaitsee kansiossa C:\ProgramData\MagiCAD\Templates\MagiCAD HPV\FIN Templaten avaamisen jälkeen tallenna piirustus (AutoCADin Save As toiminnolla) Ventilation kansioon haluamallasi nimellä.

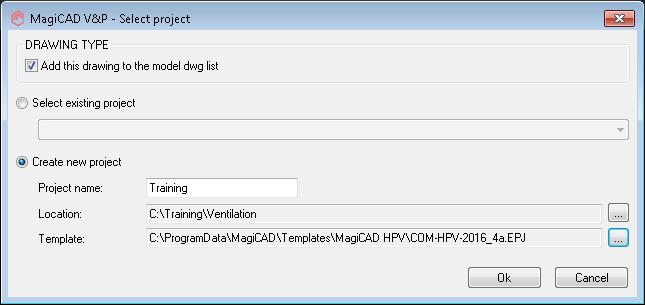

9 9 (109) 1.4 PROJEKTIN LUOMINEN/PROJEKTIIN LIITTÄMINEN Valitse Create new project, anna projektille nimi, valitse haluamasi sijainti projektitiedostoille ja projektin mallipohjalle (*.epj). Napsauta sen jälkeen OK-painiketta. Project name kohtaan annetaan projektille nimi (harjoituksessa Projekti1234), jolloin MagiCAD luo kolme projektitiedostoa (.epj,.qpd,.lin) Location kohtaan valitun polun taakse. Projektitiedostojen nimeä ei saa muuttaa kesken projektin. Location kohtaan valitaan projektin pääkansio (MagiCAD_Harjoitus), jolloin projektitiedostot löytyvät automaattisesti myös kaikille projektin alikansioille (IV, Lämpö, VV). Template kohtaan voidaan valita jokin aikaisemman tehdyn projektin.epj tiedosto, jolloin kyseisestä projektista saadaan kaikki tiedot (kanava/putkisarjat, systeemit, tuotteet jne.) uuteen projektiin. Jos aikaisempaa projektia ei ole, kannattaa käyttää MagiCADin mukana tulevaa.epj tiedostoa, joka löytyy C:\ProgramData\MagiCAD\Templates\MagiCAD HPV\FIN kansiosta.

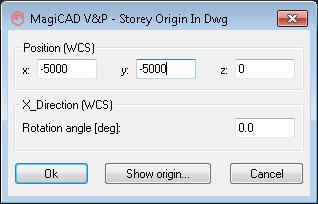

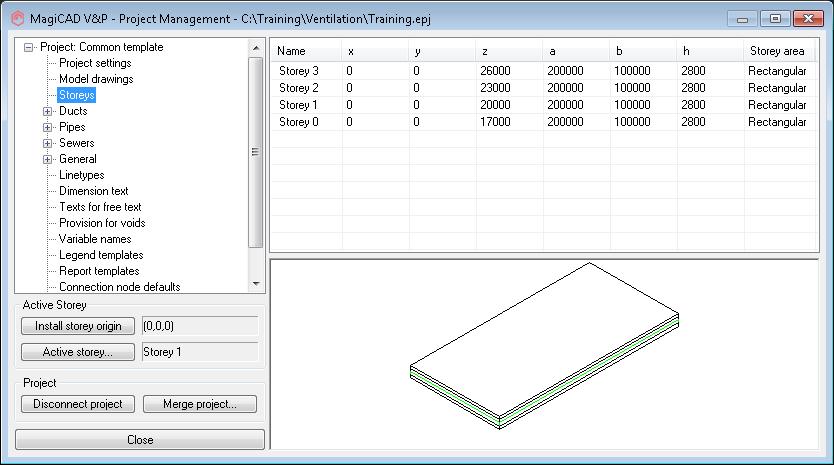

10 10 (109) Tämän jälkeen avautuu projektinhallinto, jossa määritetään projektin asetukset, kuten kerrosten määrä ja niiden keskinäinen sijainti. Tässä näkyvät tiedot tulevat mallipohjasta, joka valittiin projektin luonnin yhteydessä. Koska emme aio käyttää kolmatta kerrosta (Storey 3), se voidaan poistaa kohdasta Storeys napsauttamalla nimeä Storey 3 hiiren kakkospainikkeella ja valitsemalla vaihtoehto Delete. Napsauta Active storey - painiketta, niin pääset määrittämään kerroksen, jota kyseinen kuva edustaa. MagiCADin koordinaatit voidaan syöttää malliin Install storey origin - painikkeen kautta. Origo suositellaan sijoittamaan rakennuksen vasempaan alanurkkaan. Huom.: Muista määrittää rakennuksen kulmapiste ja x-akselin suunta manuaalisesti. 2. kerroksen luonti Noudata vaiheita 1.3 ja 1.4. Napsauta sitten Project-painiketta, valitse olemassa oleva projekti (Projekti1234) ja napsauta Select-painiketta. Määritä Install storey origin- ja Active storey -asetukset kuten yllä.

11 11 (109) TEHTÄVÄ 1: Luo oma projekti, joka käsittää kaksi kerrosta.

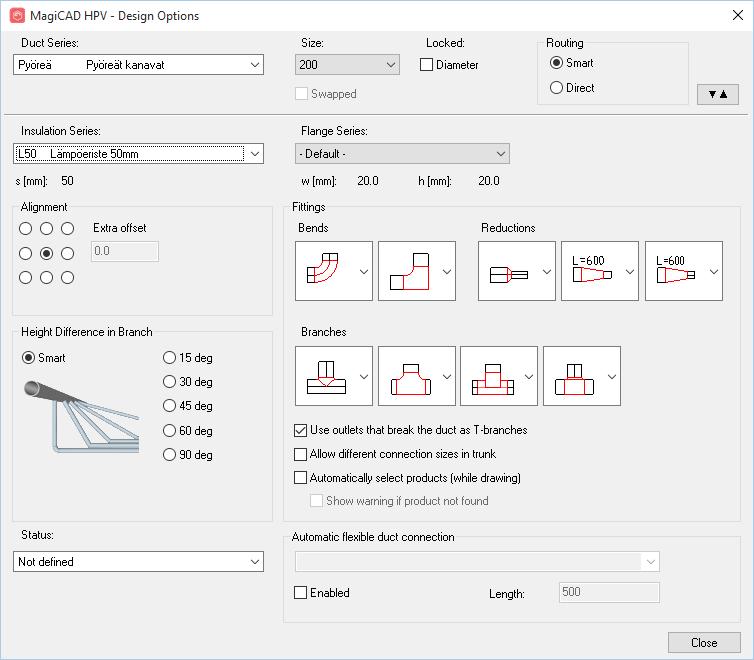

12 12 (109) 2. ILMANVAIHDON PERUSTOIMINTOJA 2.1 PIIRTOVALIKKO Kun piirtäminen aloitetaan ensimmäistä kertaa, Design-valintaikkuna tulee näkyviin. Ilmoita Routing-tyyppi liitoskohdan sijainnin mukaisesti. Smart-vaihtoehto hyödyntää vakiokulmia aina kun mahdollista. Direct-vaihtoehto hyödyntää suoraa reittiä kulmasta riippumatta. Voit vaihtaa piirtämisen aikana Smart- ja Direct-asetusten välillä joko napsauttamalla hiiren kakkospainiketta ja valitsemalla tilan valikosta tai käyttämällä näppäimistöstä näppäinyhdistelmää T + Enter. Valitse käytettävä kanavasarja, koko sekä eristesarja kohtiin Duct Series, Size ja Insulation Series. Locked toiminnolla voidaan kanavan koko lukita siten ettei MagiCADin mitoitus muuta kanavakokoa automaattisesti. Alaosa voidaan piilottaa tai tuoda näkyviin -painikkeella. Valintaikkuna on kelluva, joten voit pitää sitä näkyvissä piirtämisen aikana. Tämä mahdollistaa asetusten muuttamisen nopeasti ja helposti. Valitse suorakulmaisten kanavien laippasarja. Valitse käytettävien mutkien ja supistuksien tyyppi. Määritä kulma pääkanavaan liittämistä varten kohdassa Height Difference in Branch. Voit myös valita vaihtoehdon Smart, jolloin ohjelma yrittää löytää sopivan kulman alkaen 90 asteesta ja siirtymällä siitä alaspäin. Valitse Alignment-asetuksella kanavien korkeus- ja sivusäätö ja pitäisikö suorakulmaisten kanavien leveys tai korkeus lukita. Vaakasuuntaisella Extra offset - asetuksella voidaan valita, piirretäänkö kanava kursorista sivulle siirrettynä, esim. 50 mm seinän ulkopuolelle sijoitettuna. Valitse piirrettävän kanavan Status. Valitse New, jos kyseessä on uusi kanava, ja Existing, jos kyseessä on olemassa oleva kanava. Valinta vaikuttaa kanavan mm. esitystapaan (väri, viivatyyppi). Tässä voit valita, liitetäänkö laitteet automaattisesti käyttämällä joustavia kanavia ja kuinka pitkiä niiden pitää olla. Jos käytetään esim. Lindabin oikeita tuotteita sisältävää kanavasarjaa niin Automatically select products pitää olla valittuna, jotta oikeat tuotteet valitaan automaattisesti kanavaa piirtäessä.

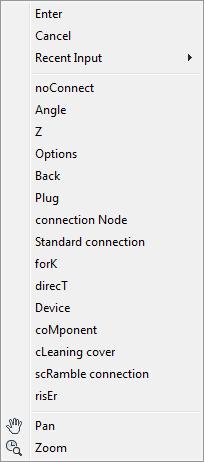

13 13 (109) 2.2 KANAVA JA KANAVAN TIEDOT Aloita kanavien piirtäminen mistä tahansa kuvan kohdasta. Piirtäessä voidaan hyödyntää myös AutoCADin toimintoja. Valitse järjestelmä piirrettäviä kanavia varten. Kopioi jo piirretyistä kanavista asetukset, kuten kanavan materiaali, koko ja eristys. Määritä lisäksi korkeus kanavan piirtämistä varten tai kopioi korkeus jostain jo piirretystä elementistä. Valitse, pitääkö korkeus määrittää suhteessa lattiaan vai kuuluuko sen perustua projektin nollapisteeseen. Komentorivi: Katso aina komentoriviltä, mitä vaihtoehtoja on käytettävissä. Määritä iso kirjain näppäimistöllä ja paina sitten Enter/Space-näppäintä tai klikkaa hiiren kakkospainiketta ja tee valinta esiin tulevasta alasvetovalikosta. Näyttää kyseisen järjestelmän koon ja korkeustason. E antaa mahdollisuuden luoda yhdellä komennolla pystysuuntaisia kanavia, joissa on connection node ylä- tai alaosassa. C vaihtaa liitostilaan A ilmaisee piirrettävän kulman Z mahdollistaa piirtämisen Z-akselilla O aktivoi asetusvalintaikkunan B poistaa nykyisen suoran osuuden ja lähimmän mutkan/t-putken P tukkii kanavien päät N mahdollistaa virtauksen liitoskohtien ja virtausliitosten sijoittamisen S mahdollistaa kahden kanavan liittämisen käyttämällä standardista poikkeavaa kanavaosuutta tai standardinmukaisia osia. K liittää kanavia suoraan kanavien päissä T vaihtaa reititystapa-asetusten Smart ja Direct välillä D sijoita laitteita kanavien päihin R käytetään liitettäessä kanavan tietoihin, esim. suorakulmaisessa mutkassa L sijoittaa tarkastusluukkuja M sijoita kanaviin vaimentimia, äänenvaimentimia jne. piirtämisen yhteydessä

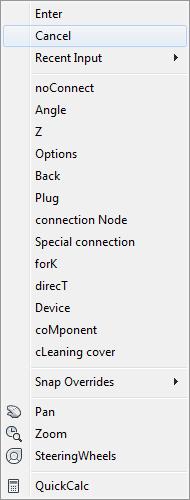

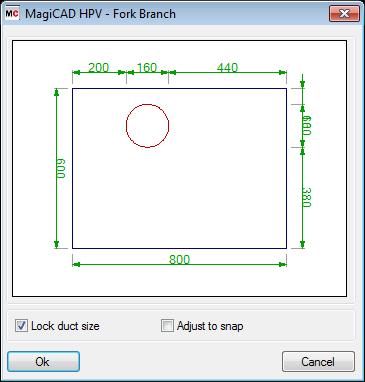

14 14 (109) Kun olet piirtänyt kanavan ja aiot jatkaa piirtämistä, käytettävissä on asetus, joka mahdollistaa objektin valinnan ja piirtämisen aloittamisen esiin tulevasta +-kahvasta. +-kahva näkyy lihavoituna plusmerkkinä, kun objekti on valittu. Aloita piirtäminen napsauttamalla +-kahvaa. Kun valitset keskimmäisen +-kahvan, voit valita kohdan, josta piirtäminen aloitetaan. Kahvan koko ja väri voidaan määrittää AutoCADin Optionsvalintaikkunan valintavälilehdellä. -kahvalla (luo samankaltainen) voidaan luoda kopio valitusta objektista. -kahvalla (siirrä osa) voidaan siirtää valittu objekti. Jos et voi jatkaa piirtämistä plus-kahvoista, syynä voi olla se, että DYN (dynamic input) on käytössä (katso komentorivin alapuolelta). Poista se käytöstä napsauttamalla kuvaketta. Piirrä pätkä suorakaidekanavaa, napsauta hiiren kakkospainiketta ja valitse Fork-asetus. Olet nyt luonut mahdollisuuden liittää useita kanavia kanavien päihin. Kun seuraavan kerran aloitat kanavapiirron ja klikkaat kanavan päätä, valintaikkuna tulee näkyviin kuten alla. Kun Fork liitokseen liitytään kanavalla niin pystytään kanavan liitos raahaamaan haluttuun kohtaan ja Ok painikkeen jälkeen jatkamaan piirtoa. Fork liitospisteeseen pystytään liittymään useammalla kanavalla.

15 15 (109) TEHTÄVÄ 2: Piirrä kanavia Muuta kanavien ominaisuuksia Testaa muita käsittelemättömiä toimintoja

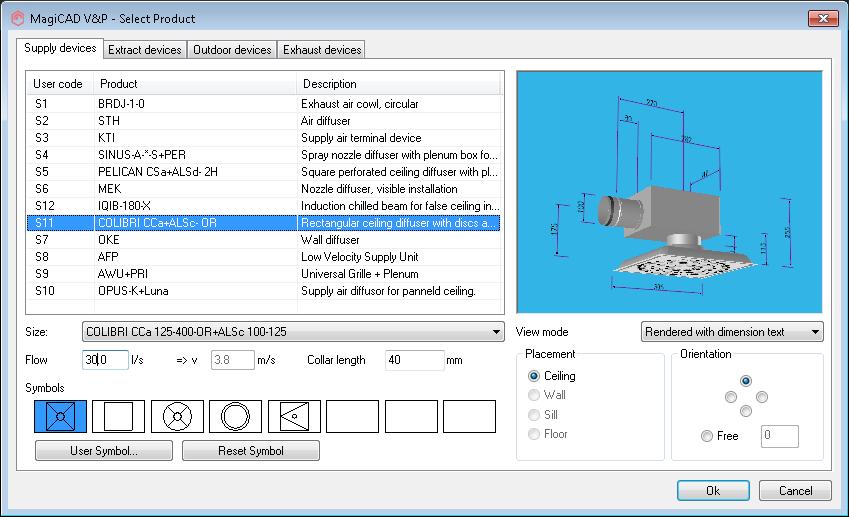

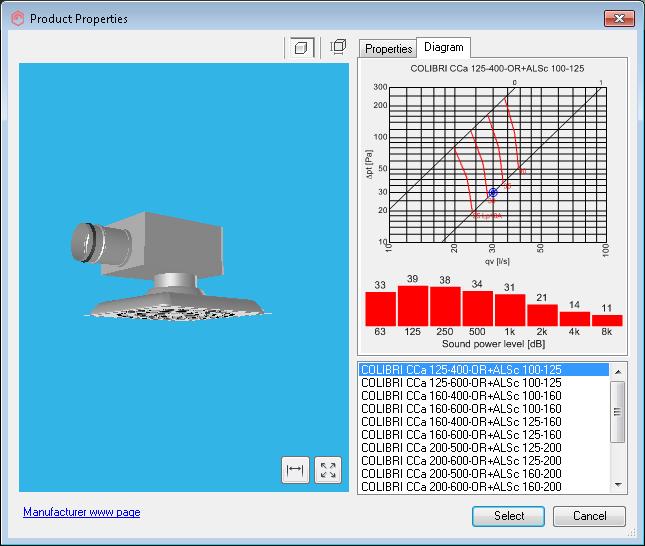

16 16 (109) 2.3 LAITTEET JA KOMPONENTIT Määritä ilmavirtaus, valitse laitteen tyyppi ja koko. Sijoita laite vapaaseen tilaan tai suoraan kanavan päähän. Määritä Direction -asetuksella laitteen oikea suunta. Grille direction -asetuksella voidaan kääntää laitteen säleikköä. Tämä asetus sijaitsee komentorivillä tai se voidaan valita napsauttamalla hiiren kakkospainiketta. Valitse asennettavan laitteen tyyppi. Klikkaa laitetta hiiren kakkospainikkeella ja valitse joko Properties, jos haluat katsoa kaavio- ja mittatiedot, tai Select product to project, jos haluat lisätä laitteita. Säädettävillä kauluksilla varustettujen laitteiden kauluksen pituutta voidaan säätää muuttamalla kohdassa Collar length olevaa mittaa. Määritä virtaus ja laitteen koko. Tässä voit katsoa sopiiko valitsemasi ilmavirta valitun kokoiselle tuotteelle. Samalla nähdään myös äänitasot ja painehäviötiedot.

17 17 (109) 2.4 KANAVAKOMPONENTIT Palopellit, säätöpellit, äänenvaimentimet, puhdistusluukut sekä muut komponentit löytyvät Component painikkeen alta. Kaikki komponentit asennetaan suoraan kanavaan, jolloin ohjelma valitsee komponentin koon automaattisesti. Klikkaa ruutua hiiren kakkospainikkeella, niin voit katsoa vaimentimen ominaisuudet käyttämällä Properties -vaihtoehtoa ja voit valita uusia vaimentimia projektiisi käyttämällä Select products to project -vaihtoehtoa. Valitse myös 2D-symboli tässä valintaikkunassa. Klikkaa ruutua hiiren kakkospainikkeella, niin voit katsoa äänenvaimentimen ominaisuudet käyttämällä Properties -vaihtoehtoa ja voit valita uusia äänenvaimentimia projektiisi käyttämällä Select products to project -vaihtoehtoa. Valitse myös 2D-symboli tässä valintaikkunassa.

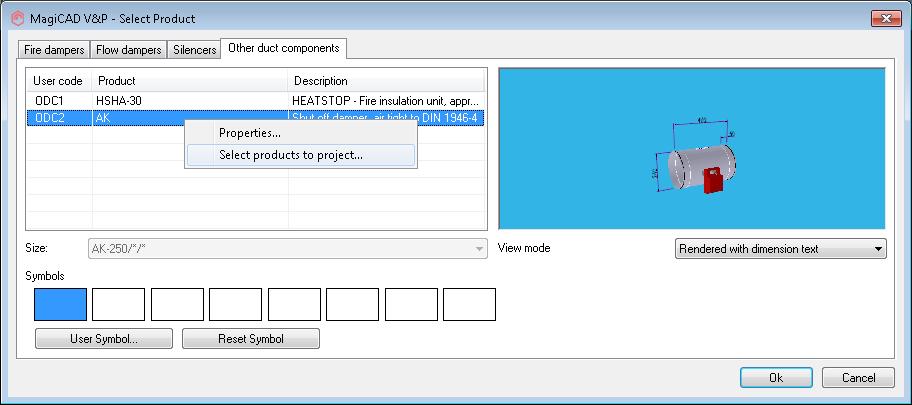

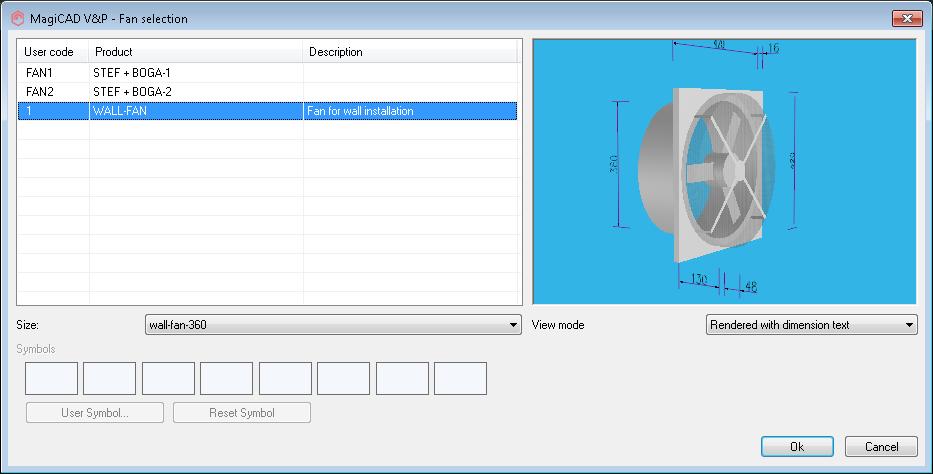

18 18 (109) Klikkaa ruutua hiiren kakkospainikkeella, niin voit katsoa puhaltimen ominaisuudet käyttämällä Properties -vaihtoehtoa ja voit valita uusia puhaltimia projektiisi käyttämällä Select products to project -vaihtoehtoa. Klikkaa ruutua hiiren kakkospainikkeella, niin voit katsoa tuotteen ominaisuudet käyttämällä Properties - vaihtoehtoa ja voit valita uusia tuotteita projektiisi käyttämällä Select products to project -vaihtoehtoa.

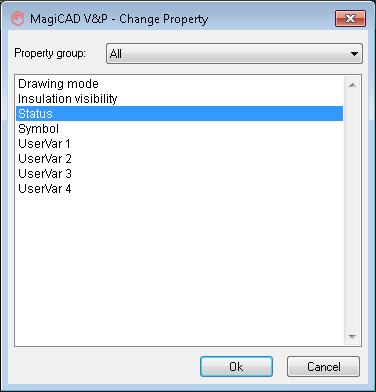

19 19 (109) 2.5 LAITTEIDEN/KOMPONENTTIEN STATUS Päätelaitteille ja puhaltimille status voidaan valita asennuksen aikana. Valitse New, jos kyseessä on uusi, ja Existing, jos kyseessä on olemassa oleva laite. Komponenteille (pellit, äänenvaimentimet jne.) status valitaan automaattisesti kanavan statuksen mukaan. Statusta voidaan muuttaa jälkikäteen Change properties toiminnolla. Vinkki! Voit lisätä, poistaa tai muuttaa status määritelmiä kohdassa Project -> Status.

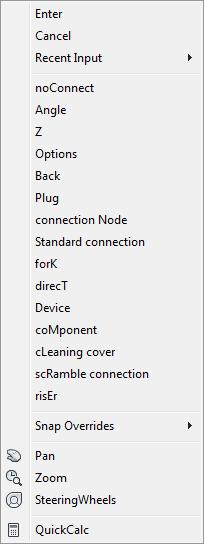

20 20 (109) 2.6 KOMPONENTTIEN ASENTAMINEN PIIRRON AIKANA Kanavien piirtämisen aikana on mahdollista asentaa kanavakomponentteja, puhdistusluukkuja sekä päätelaitteita. Valitse piirron aikana komentoriviltä tai hiiren apupainikkeen takaa component, Device, cleaning cover, niin voit tehdä valintoja tuotteista, jotka ovat käytettävissä kyseisessä komponenttiryhmässä projektissasi. Valitse esimerkiksi Flow dampers, valitse haluamasi tuote ja napsauta OK-painiketta, niin säätöpelti asentuu kanavaan. Katso aina komentoriviltä, mitä vaihtoehtoja on käytettävissä. Näppäile isoja kirjaimia ja paina Enter-näppäintä tai napsauta hiiren kakkospainiketta ja tee valinta esiin tulevassa valikossa.

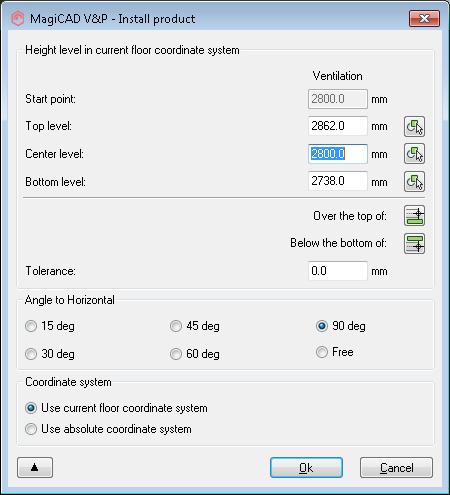

21 21 (109) TEHTÄVÄ 3: Piirrä vapaasti noin minuutin ajan. Sijoita laitteet, vaimentimet ja äänenvaimentimet ja testaa myös muita käsittelemiämme toimintoja. Kysy! Piirrä sitten laitteita ja kanavia alla olevan kuvan mukaisesti. Käytä komentorivillä valintaa z ja lue/hae sitten korkeustasot muista elementeistä korkeusmuutosten yksinkertaistamiseksi esim. risteämäkohtia tai tasomuutoksia varten. Valitse sitten kanavalle haluttu kulma korkeudenmuutosta varten.

22 22 (109) 3. LÄMMITYS-/JÄÄHDYTYSJÄRJESTELMIEN PIIRTÄMINEN PERUSASETUKSET 3.1 PIIRTOVALIKKO Valintaikkunassa voit valita materiaalin tyypin, koon, samanaikaisesti piirrettävissä olevien putkien määrän sekä Smart- tai Direct-asetuksen piirtämistä varten. Tässä voit valita, haluatko piirtää yhtä vai kahta putkea samanaikaisesti. Valitse putkien sarja, koko ja eristys. Lukitse tarvittaessa. Napsauta merkki Synchronize-valintaruutuun, jos haluat samat materiaalit, koon ja eristyksen kumpaankin putkeen. Alaosa voidaan piilottaa tai tuoda näkyviin -painikkeella. Valintaikkuna on kelluva, joten voit pitää sitä näytössä piirtämisen aikana. Tämä mahdollistaa asetusten muuttamisen nopeasti ja helposti.

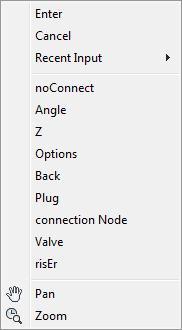

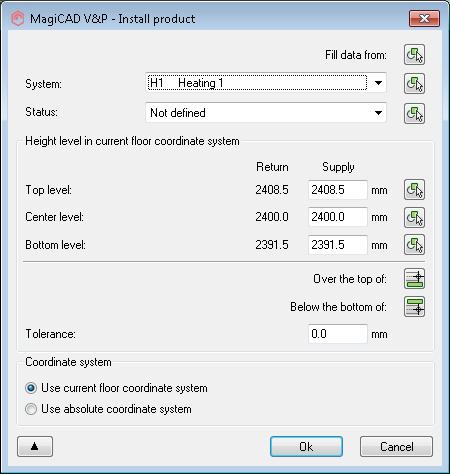

23 23 (109) 3.2 PUTKEN PIIRTÄMINEN Aloita putkien piirtäminen mistä tahansa kuvan kohdasta. Piirtäessä voidaan hyödyntää myös AutoCADin toimintoja. Valitse järjestelmä Hae tietoja jo piirretyistä putkista. Määritä korkeus piirrettäviä putkia varten. Jos haluat käyttää samaa korkeutta kuin jokin muu objekti, valitse objekti tässä. Tolerance-asetuksen avulla ohjelma pystyy lisäämään vapaata pystysuuntaista tilaa objektien väliin. Voit määrittää korkeuden suhteessa pohjapiirrokseen tai projektin nollapisteeseen. Esittää valitun järjestelmän, putkien koon, niiden välisen etäisyyden sekä korkeustason. Katso aina komentoriviltä, mitä vaihtoehtoja on käytettävissä, tai napsauta hiiren kakkospainiketta. C vaihtaa liitostilaan A ilmaisee piirrettävän kulman Z mahdollistaa korkeuden muuttamisen O avaa Heat Pipe Options -valintaikkunan B poistaa nykyisen suoran osuuden ja lähimmän mutkan P Tulppaa avoimen pään N virtausliitosten (connection node) asentaminen V mahdollistaa venttiilien sijoittamisen putkeen piirtämisen aikana. E antaa mahdollisuuden luoda yhdellä komennolla pystysuuntaisia putkia, joissa on solmuja ylä- tai alaosassa

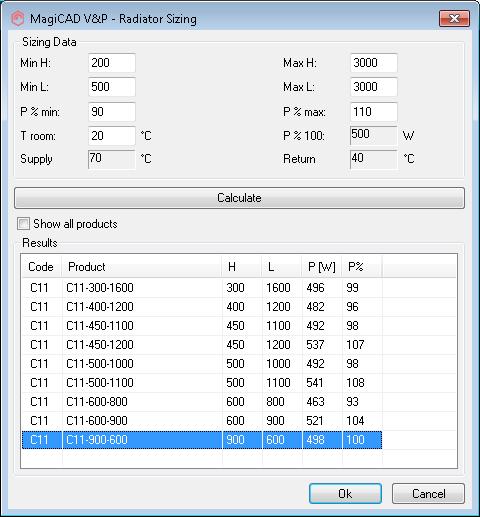

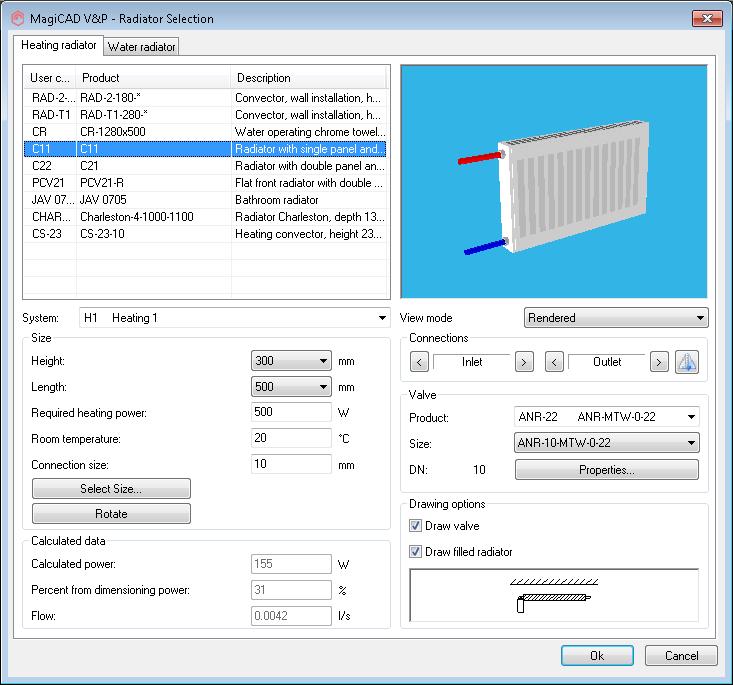

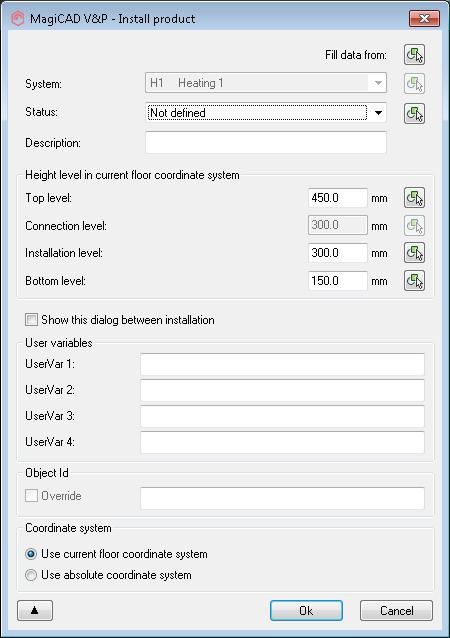

24 24 (109) 3.3 LÄMMITYSRADIAATTORIT Valitse järjestelmä ja radiaattori. Jos valitset valmistajan lämpöpatterin, määritä teho. Määritä muussa tapauksessa mitat ja teho. Tarkista mitat tai jos valitsit valmistajan, tarkista Select Size -kaavio. Sijoita lämpöpatteri. Määritä Direction-asetuksella lämpöpatterin oikea suunta. Klikkaa ruutua hiiren kakkospainikkeella, niin voit valita uusia lämpöpattereita projektiisi käyttämällä Select products to project -vaihtoehtoa. Valitse radiaattorin järjestelmä ja tyyppi. Valitse korkeus ja pituus, teho, huonelämpötila ja liitosmitat. Valitse lämpöpatterin liitosten sijainti. Valitse lämpöpatterin venttiili. Valitse liitosten koko. Jos määritetään esim. 15mm niin patterilta lähtevien putkien koko on vähintään DN 15. Valitse järjestelmä, halutessa status ja kirjoita lämpöpatterille kuvaus. Valitse asennuskorkeus vapaasti tai kopioi se jostain jo sijoitetusta lämpöpatterista tai muusta elementistä. Valitse Show the dialog.., jos haluat, että valintaikkuna tulee näkyviin kunkin asennetun lämpöpatterin välillä.

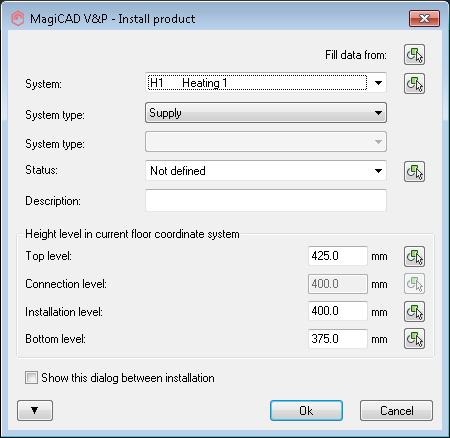

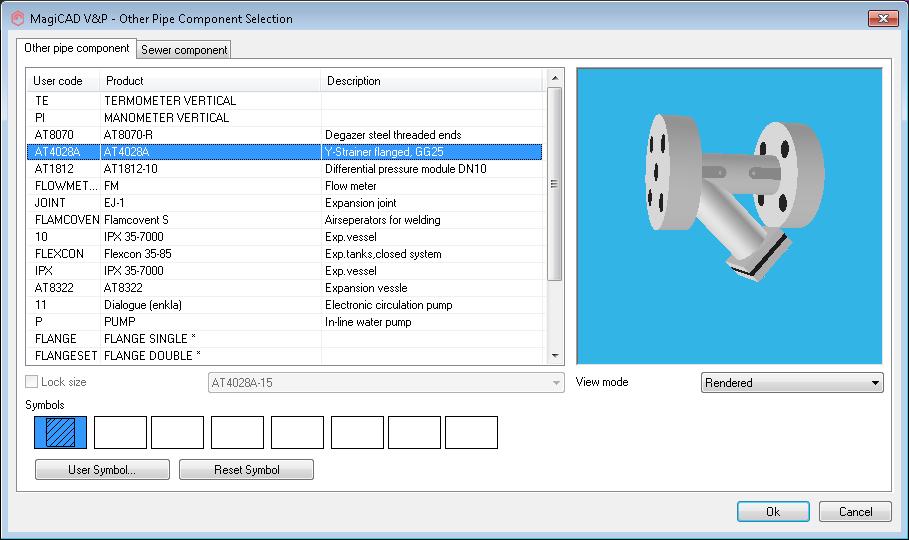

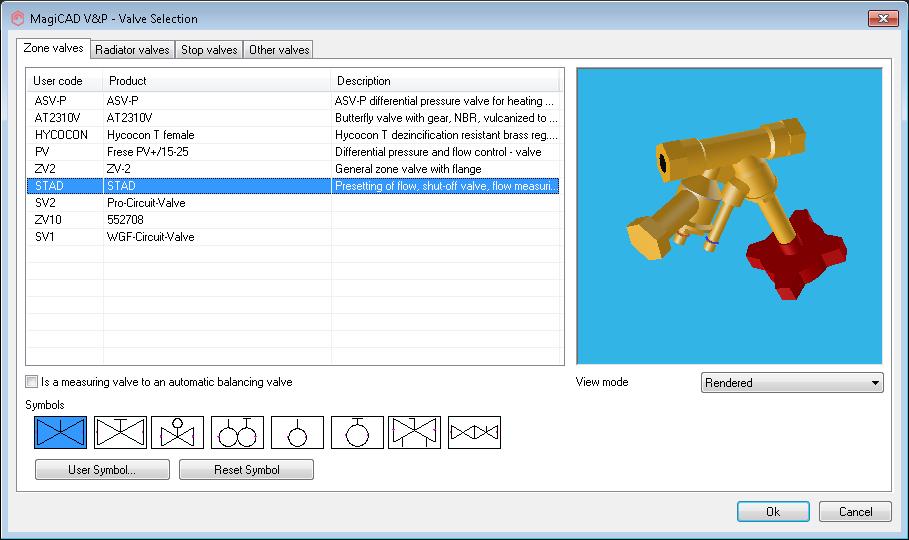

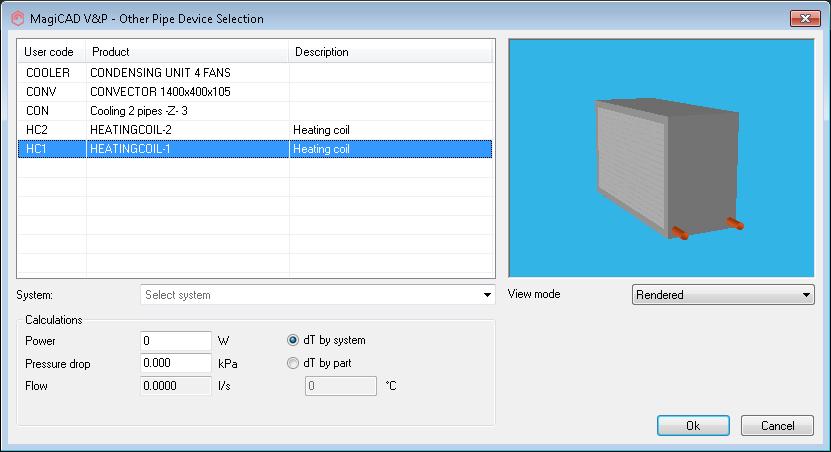

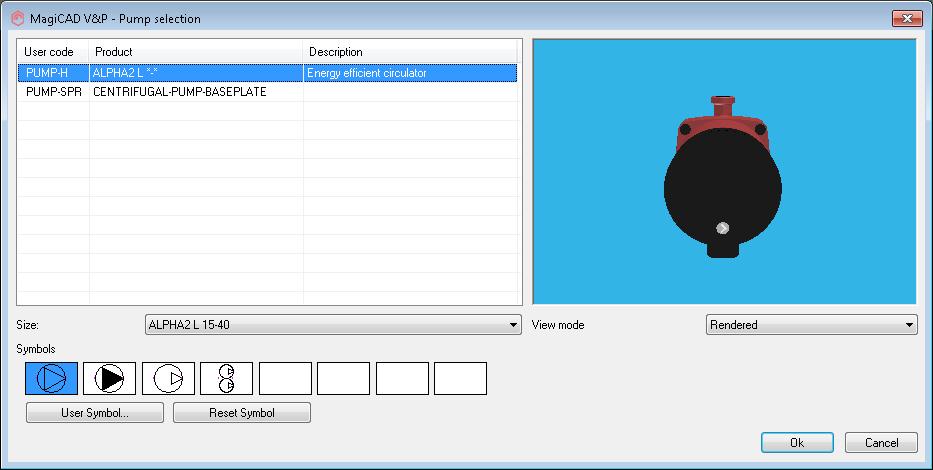

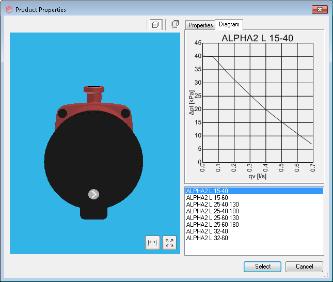

25 25 (109) 3.4 LÄMMITYSPATTERIT, VENTTIILIT, PUMPUT JA MUUT KOMPONENTIT Lämmityspatterit, venttiilit ja muut komponenttityypit sijoitetaan suoraan putkijärjestelmään tai putkien päihin tuotteen tyypin mukaisesti. Napsauta ruutua hiiren kakkospainikkeella, niin voit valita uusia komponentteja projektiisi käyttämällä Select products to project -vaihtoehtoa. Alla olevassa kahdessa valintaikkunassa olevat komponentit valitaan samalla tavalla. Valitse yläosassa sijoitettavan venttiilin tyyppi. Määritä, onko venttiili paineeroventtiilin säätöventtiili. Tässä kohdassa voit halutessasi lukita tuotteen tiettyyn mittaan. Klikkaa merkki Lock size - valintaruutuun ja valitse valikosta koko. Jos et ole valinnut symbolia projektitasolla, sen voi valita asennusdialogissa.

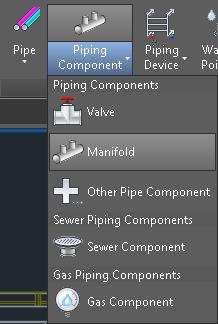

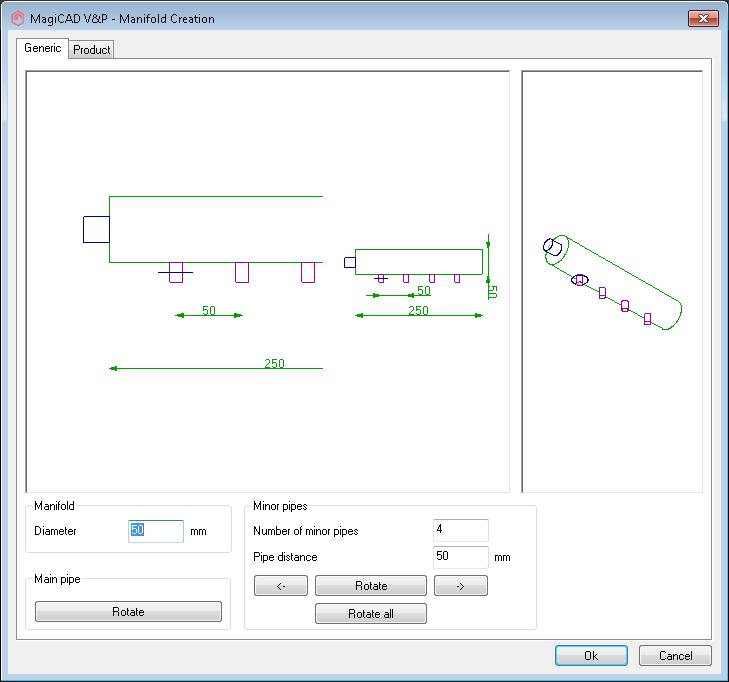

26 26 (109) 3.5 JAKOTUKIT Aloita jakotukkien asentaminen klikkaamalla venttiilien sijainti jne. Valitse Generic- tai Product-välilehti. Generic tuotteelle käyttäjä voi määritellä vapaasti putkilähtöjen määrän ja sijainnin jne. Product välilehden kautta haetaan valmistajien valmiita jakotukkipaketteja -painiketta. Valitse liitoskohtien määrä, koko, Sininen rengas ilmaisee, mikä putki on valittuna muokattavaksi. Se liikkuu, kun Rotate-painiketta painetaan. Valitse liitettävien putkien määrä sekä putkien välinen etäisyys. Valitse jakoputkien mitta. Voit vaihtaa valittuna olevaa putken liitoskohtaa klikkaamalla oikeaa/vasenta nuolta. Napsauttamalla Rotate-painiketta voit selata eri liitoskohtavaihtoehtoja. Määritä järjestelmä, putkisysteemi sekä kerro jakotukille asennuskorkeus. Voit valita halutessa jakotukille statuksen tilan, esim. Uusi, jos kyseessä on uusi, tai Olemassa oleva, jos kyseessä on olemassa oleva jakoputki. Not defined käyttää systeemille määrättyjä värejä sekä viivatyyppejä. Määritä asennuskorkeus. Valitse, näytetäänkö korkeusdialogi jokaisella asennuskerralla uudelleen.

27 27 (109) TEHTÄVÄ 4: Piirrä vapaasti noin minuutin ajan. Asenna lämpöpattereita, venttiilejä jne. Kysy! Jatka sitten piirtämällä lämpöpattereita alla olevien kuvien A E mukaisesti. A B C D E

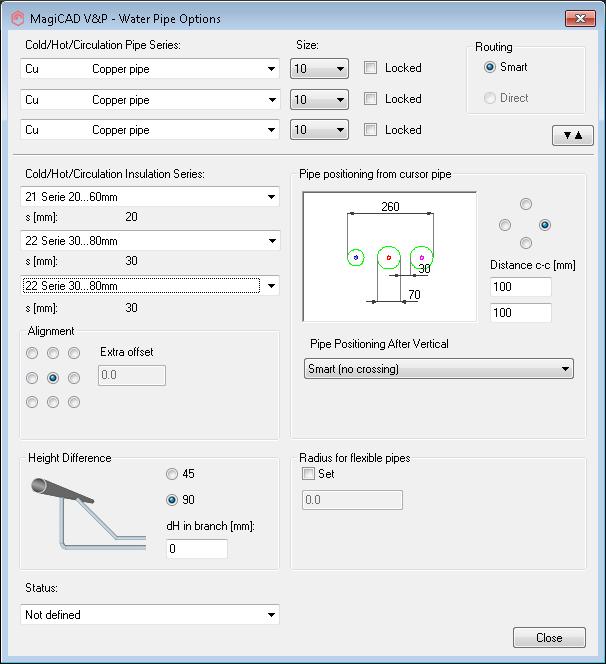

28 28 (109) 4. KÄYTTÖVESIJÄRJESTELMIEN PIIRTÄMINEN PERUSASETUKSET 4.1 PIIRTOVALIKKO Water Pipe Options -valintaikkunassa voit valita mm. putkimateriaalin, putkikoon, eristesarjan jne. Tässä voit valita, haluatko piirtää yhden, kaksi vai kolme putkea. Valitse putkien sarja, koko ja eristys. Lukitse tarvittaessa. Alaosa voidaan piilottaa tai tuoda näkyviin -painikkeella. Valintaikkuna on kelluva, joten voit pitää sitä näytössä piirtämisen aikana. Tämä mahdollistaa asetusten muuttamisen nopeasti ja helposti. Määritä, mihin haluat sijoittaa putken suhteessa siihen, minne osoitat osoittimella. Voit myös määrittää ylimääräisen sivusiirtymän, jos piirustuksesi on tasattu joko oikealle tai vasemmalle. Putken päässä oleva rasti ilmaisee määräävän putken, jota käytät piirtämisessä. Sitä kutsutaan kohdistinputkeksi. Valitse putken sijainti korkeuden muutoksen jälkeen. Oletuksena valittuna oleva Smart pyrkii välttämään turhia risteilyjä putkien välillä. Määritä putkien välinen etäisyys sekä toisen ja kolmannen putken sijainti. Valitse, haluatko määrittää oman säteen joustaville putkille. Jätä valitsematta, jos haluat säteen noudattavan putken sarjaa, tai valitse Set, jos haluat määrittää säteen itse, ja syötä sitten putkelle haluamasi säde millimetreinä. Syötä vesijohdon etäisyys ohitettavien liitoskohtien ylä- tai alapuolelta, sekä ohituskulma.

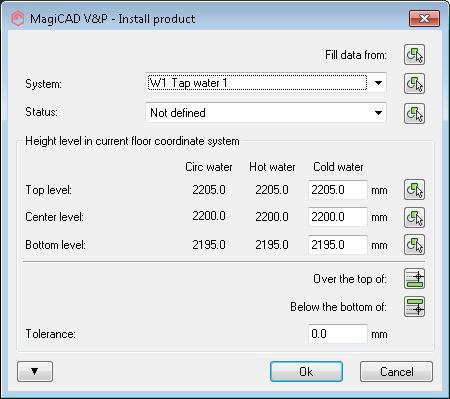

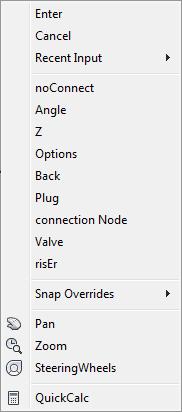

29 29 (109) 4.2 KÄYTTÖVESIPUTKIEN PIIRTÄMINEN Aloita putkien piirtäminen mistä tahansa kuvan kohdasta. Piirtäessä voidaan hyödyntää myös AutoCADin toimintoja. Valitse järjestelmä, halutessa status ja määritä korkeus putkien piirtämistä varten. Jos haluat käyttää samaa korkeutta kuin jokin toinen elementti, valitse se oikeassa reunassa olevilla painikkeilla. Tolerance-asetuksen avulla ohjelma pystyy lisäämään vapaata pystysuuntaista tilaa objektien väliin. Komentorivi Esittää valitun järjestelmän, putkien koon, niiden välisen etäisyyden sekä korkeustason. Katso aina komentoriviltä, mitä vaihtoehtoja on käytettävissä, tai napsauta hiiren kakkospainiketta. C vaihtaa liitostilaan A ilmaisee piirrettävän kulman Z mahdollistaa piirtämisen Z-akselilla O avaa Heat Pipe Options -valintaikkunan B poistaa nykyisen suoran osuuden ja lähimmän mutkan P lukitsee/sulkee putken päät N mahdollistaa virtauksen liitoskohtien ja virtausliitosten sijoittamisen V mahdollistaa venttiilien sijoittamisen putkien piirtämisen aikana. E antaa mahdollisuuden luoda yhdellä komennolla pystysuuntaisia putkia, joissa on solmuja ylä- tai alaosassa

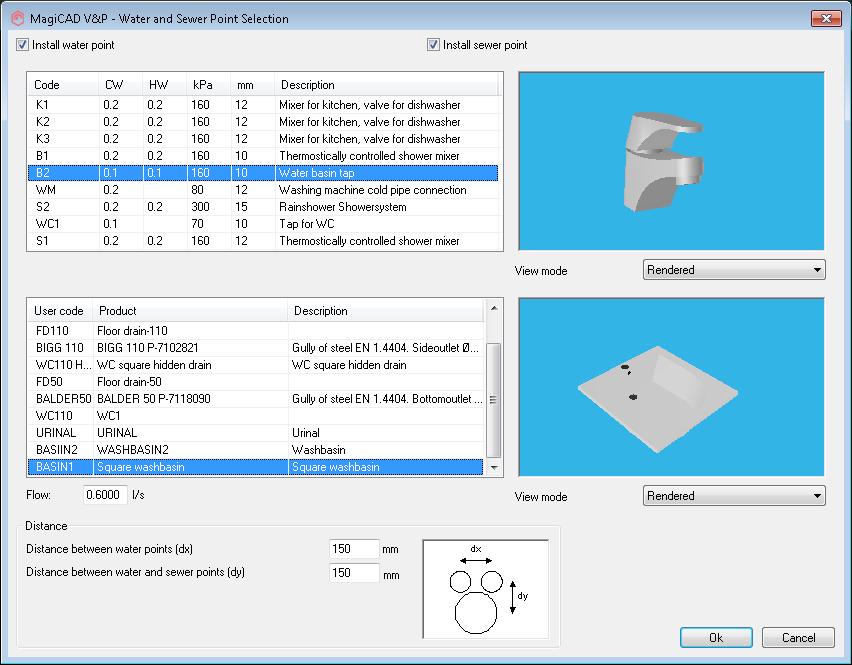

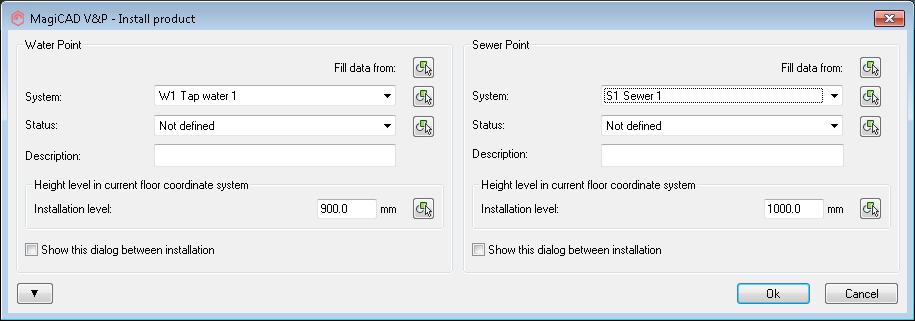

30 30 (109) 4.3 VESI JA VIEMÄRIPISTEET Vesi - ja viemäripisteet sijoitetaan piirustukseen halutulle paikalle. Tässä voit valita, haluatko asentaa vesipisteen, viemäripisteen vai kummatkin yhtä aikaa. Valitse piirustukseen sijoitettava tuote. Tee tarvittaessa sama viemäri pisteille Klikkaa ruutua hiiren kakkospainikkeella, niin voit valita uusia lattiakaivoja jne. projektiisi käyttämällä Select products to project - vaihtoehtoa. Määritä käyttövesi- ja viemäripisteen välinen etäisyys sekä käyttövesiputkien välinen etäisyys. Valitse vesi ja viemäripisteille systeemit sekä määritä asennuskorkeus Kopioi tiedot kuvassa olevasta viemäriputkesta. Valitse asennuskorkeus manuaalisesti tai hae se jostain objektista. Valitse, näytetäänkö tämä dialogi jokaisen vesi viemäripisteen asennuksen jälkeen.

31 31 (109) TEHTÄVÄ 5: Piirrä vapaasti noin minuutin ajan. Asenna vesipisteitä, venttiilejä jne. Kysy! Piirrä sitten käyttövesi ilman viemäriputkia alla olevan kuvan mukaisesti.

32 32 (109) 5. VIEMÄREIDEN PIIRTÄMINEN PERUSASETUKSET 5.1 PIIRTOVALIKKO Sewage Pipe Options -valintaikkunassa voit valita putkimateriaalin, koon sekä määrittää, haluatko käyttää piirtämiseen Smart- vai Direct-asetusta ja haluatko tehdä piirroksen kaadon kanssa vai ilman. Valitse putkien sarja, mitta, eristys, kaato ja piirtotapa (Smart ja Direct) Alaosa voidaan piilottaa tai tuoda näkyviin -painikkeella. Valintaikkuna on kelluva, joten voit pitää sitä näytössä piirtämisen aikana. Tämä mahdollistaa asetusten muuttamisen nopeasti ja helposti. Kun Smart-asetus on valittuna, se piirtää aina kaksinkertaiset 45 asteen mutkat. Voit valita viemäriputkelle halutun kaadon, jolla se piirretään. Määritä kaadon suunta. Valitse piirrettävän putken Status, esim. Not defined, jos kyseessä on uusi putki, tai O olemassa oleva, jos kyseessä on olemassa oleva putki.

33 33 (109) 5.2 VIEMÄRIPUTKEN PIIRTÄMINEN Aloita putkien piirtäminen mistä tahansa kuvan kohdasta. Piirtäessä voidaan hyödyntää myös AutoCADin toimintoja. Valitse järjestelmä, halutessa status ja määritä korkeus putkien piirtämistä varten. Kopioi jo piirretyistä putkista asetukset, kuten korkeus, putken materiaali, koko ja eristys. Jos haluat käyttää samaa korkeutta kuin jokin muu objekti, valitse objekti tässä. Tolerance-asetuksen avulla ohjelma pystyy lisäämään vapaata pystysuuntaista tilaa objektien väliin. Valitse, haluatko määrittää korkeuden suhteessa pohjapiirrokseen vai absoluuttisen korkeuden projektia varten. Komentorivi Katso aina komentoriviltä, mitä vaihtoehtoja on käytettävissä, tai klikkaa hiiren oikeaa painiketta. Esittää valitun järjestelmän, putkien koon, niiden välisen etäisyyden sekä korkeustason. C vaihtaa liitostilaan A ilmaisee piirrettävän kulman Z mahdollistaa piirtämisen Z-akselilla O avaa Heat Pipe Options -valintaikkunan B poistaa nykyisen suoran osuuden ja lähimmän mutkan P lukitsee/sulkee putken päät N mahdollistaa virtauksen liitoskohtien ja virtausliitosten sijoittamisen S mahdollistaa kahden putken liittämisen käyttämällä vakiomutkia T vaihtaa reititystapa-asetusten Smart ja Direct välillä M mahdollistaa tarkastuspaneelien ja muiden komponenttien sijoittamisen putkien piirtämisen aikana E antaa mahdollisuuden luoda yhdellä komennolla pystysuuntaisia putkia, joissa on solmuja ylä- tai alaosassa

34 34 (109) TEHTÄVÄ 6: Piirrä viemäriputki alla olevan kuvan mukaisesti. Kokeile piirtämistä sekä Smart- että Direct-tilassa.

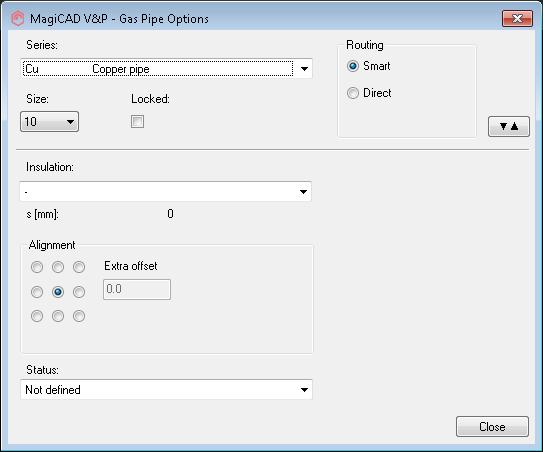

35 35 (109) 6. KAASUJÄRJESTELMIEN PIIRTÄMINEN PERUSASETUKSET 6.1 PIIRTOVALIKKO Gas Options -valintaikkunassa voit valita putkimateriaalin, koon sekä määrittää, haluatko käyttää piirtämiseen Smart- vai Direct-asetusta. Valitse putkien sarja, mitta, eristys, kaato ja piirtotapa (Smart ja Direct) Alaosa voidaan piilottaa tai tuoda näkyviin -painikkeella. Valintaikkuna on kelluva, joten voit pitää sitä näytössä piirtämisen aikana. Tämä mahdollistaa asetusten muuttamisen nopeasti ja helposti. Valitse piirrettävän putken tila, esim. Not defined, jos kyseessä on uusi putki, tai O olemassa oleva, jos kyseessä on olemassa oleva putki.

36 36 (109) 6.2 KAASUPUTKIEN PIIRTÄMINEN Aloita putkien piirtäminen mistä tahansa kuvan kohdasta. Piirtäessä voidaan hyödyntää myös AutoCADin toimintoja. Valitse järjestelmä, halutessa status ja määritä korkeus putkien piirtämistä varten. Kopioi jo piirretyistä putkista asetukset, kuten korkeus, putken materiaali, koko ja eristys. Jos haluat käyttää samaa korkeutta kuin jokin muu objekti, valitse objekti tässä. Tolerance-asetuksen avulla ohjelma pystyy lisäämään vapaata pystysuuntaista tilaa objektien väliin. Valitse, haluatko määrittää korkeuden suhteessa pohjapiirrokseen vai absoluuttisen korkeuden projektia varten. Komentorivi Esittää valitun järjestelmän, putkien koon, niiden välisen etäisyyden sekä korkeustason. Katso aina komentoriviltä, mitä vaihtoehtoja on käytettävissä, tai napsauta hiiren kakkospainiketta. C vaihtaa liitostilaan A ilmaisee piirrettävän kulman Z mahdollistaa piirtämisen Z-akselilla O avaa Heat Pipe Options -valintaikkunan B poistaa nykyisen suoran osuuden ja lähimmän mutkan P lukitsee/sulkee putken päät N mahdollistaa virtauksen liitoskohtien ja virtausliitosten sijoittamisen S mahdollistaa kahden putken liittämisen käyttämällä vakiomutkia T vaihtaa reititystapa-asetusten Smart ja Direct välillä M mahdollistaa tarkastuspaneelien ja muiden komponenttien sijoittamisen putkien piirtämisen aikana E antaa mahdollisuuden luoda yhdellä komennolla pystysuuntaisia putkia, joissa on solmuja ylä- tai alaosassa

37 37 (109) TEHTÄVÄ 7: Piirrä kaasuputkia. Asenna kaasupuolen laitteita ja komponentteja.

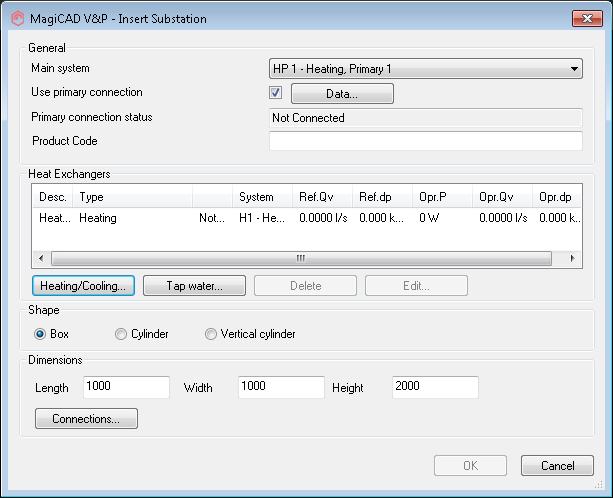

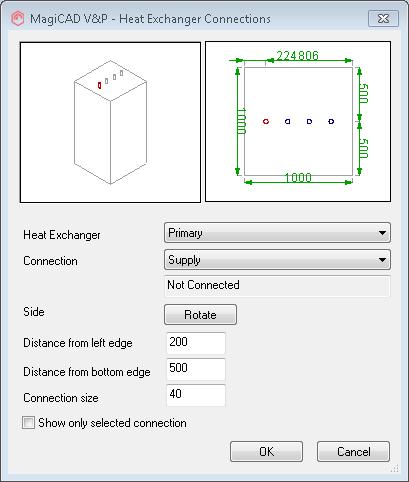

38 38 (109) 7. LÄMMÖNVAIHDIN JA SUNTIT 7.1 LÄMMÖNVAIHTIMEN ASENNUS Tällä toiminnolla voit määrittää lämmönvaihdinpaketin, joka voi sisältää sekä lämmitys- että käyttövesijärjestelmät. Voit liittää lämmön ja käyttöveden lämmönvaihtimeen, joten avoimia päitä ei tarvita. Tällä toiminnolla voit asentaa valmistajan tuotteita. Tällä toiminnolla voit muokata itse määrittämiäsi vaihtimia. Valitse ensisijainen järjestelmä (vaihtoehtoinen), tuotekoodi, vaihtimen muoto sekä mitat. Valitse putkien liitoskohdat vaihtimessa. Jos olet napsauttanut merkin Use primary connection -valintaruutuun, voit syöttää tehon ja painehäviön ensisijaista järjestelmää varten.

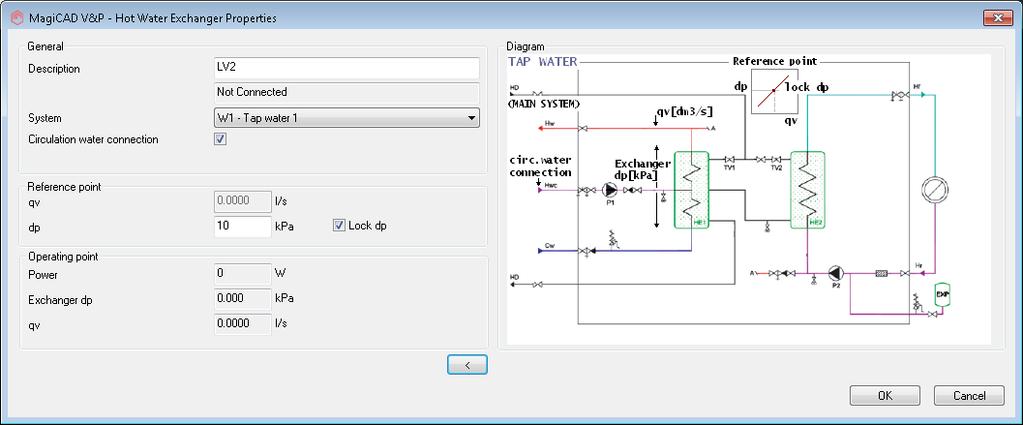

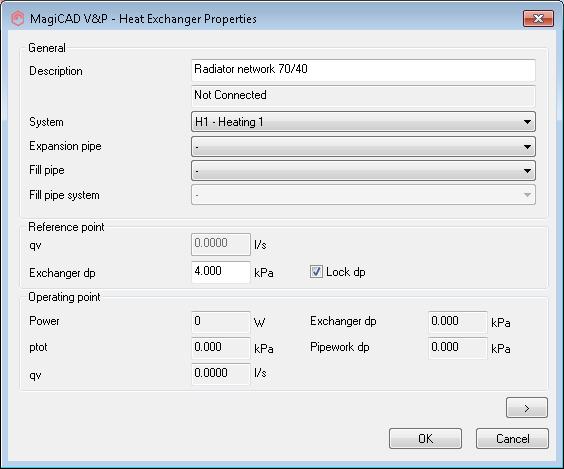

39 39 (109) Lämmönvaihdin Lämmitys/jäähdytys Kun olet tehnyt mitoituksen ja tasapainotuksen järjestelmässäsi, saat näkyviin Power - Verkoston Teho (Power). ptot - Verkoston kokonais painehäviö (siirrin + verkosto) qv Verkoston kokonaisvirtaama Exhanger dp vaihtimen painehäviö Pipework dp verkoston painehäviö Käyttövesi Valitse vaihtimen nimi. Valitse toissijainen järjestelmä. Paisuntaputken tyyppi (vaihtoehtoinen). Valitse myös kylmän/kuuman veden täyttö (vaihtoehtoinen). Voit myös määrittää siirtimen painehäviön virtauksen mukaan säätyväksi tai lukita sen haluamaasi arvoon. Kun olet tehnyt mitoituksen ja tasapainotuksen järjestelmässäsi, saat näkyviin Power - Verkoston Teho (Power) Exhanger dp vaihtimen painehäviö qv Verkoston kokonaisvirtaama Valitse vaihtimen nimi. Valitse käyttövesijärjestelmä. Määritä painehäviö tai virtaus vaihtimen yläpuolella. Voit myös määrittää siirtimen painehäviön virtauksen mukaan säätyväksi tai lukita sen haluamaasi arvoon.

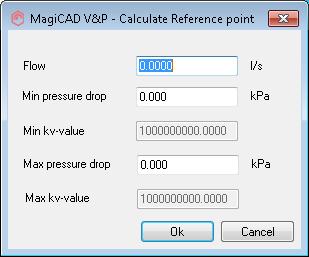

40 40 (109) 7.2 SUNTIN ASENTAMINEN Klikkaamalla hiiren oikeaa painiketta voit hakea lisää suntteja tietokannasta. Valitse asennettava suntti listalta Valitse järjestelmä, johon ensiöpuoli on tarkoitus sisällyttää. Syötä vähimmäiskäyttöpaine ja mitoitusvirtaama. Valitse suntin kv-arvo. Suntin valintaan voidaan käyttää myös Prema-liitosohjelmaa Valitse järjestelmä, johon toisiopuoli on tarkoitus sisällyttää.

41 41 (109) 8. MUOKKAUSTOIMINNOT JA -OMINAISUUDET 8.1 MUOKKAUSTOIMINNOT Yleensä kaikkia AutoCADin toimintoja voidaan käyttää MagiCADin objektien kanssa (esim. Move, Copy, Rotate jne.). Yksittäisissä tapauksissa toiminto voi olla rajallinen, ja joissain tapauksissa vaihtoehtoja voi olla laajemmin. On kuitenkin tärkeää ymmärtää, että ohjelma osaa käsitellä tällaiset tilanteet oikein. Jos käytetään jotain luvatonta komentoa, esim.autocadin Trim toimintoa, MagiCAD lopettaa komennon automaattisesti. Kopiointi- ja poistotoimintoja sekä muita erityisiä lisätoimintoja on kehitetty helpottamaan tilanteita, joissa AutoCADin omat toiminnot eivät ole tehokkaita. Copy Branch Haaran kopiointi. Valitse lähtöpiste (mutka, t- haara) sekä putki/kanava, jonka haara halutaan mukaan kopiointiin. Erase Branch poistaa haaroja. Erase Part poistaa valitut komponentit z-akselilta. Move Parts siirtää putkijärjestelmää x-, y- tai z-akselilla. Crossing mahdollistaa kanavan korkeuden muuttamisen kahden pisteen välillä. Klikkaa kanavasta putkesta kaksi pistettä, jonka välille haluat korkeuden muutoksen. Joint part mahdollistaa holkkien tai teknisten katkokohtien lisäämisen esim. eristyksen rajaamista varten. Side Movement siirtää kanavajärjestelmää sivulle (epäkeskiset kartiot). Equalize Branch Directions kääntää etuosan t-putket ja haaraumat samaan suuntaan. 3D Rotate mahdollistaa kanavaan/putkeen asennetun komponentin kiertämisen. Split mahdollistaa kanavan/putken katkaisemisen. MagiCADin Change Properties -toiminnolla voit muuttaa melkein mitä tahansa tietoa. Tästä lisää seuraavalla sivulla. Find & Replace mahdollistaa esim. laitteiden korvaamisen toisella laitteella, kanava/putkisarjan vaihtamisen jne.

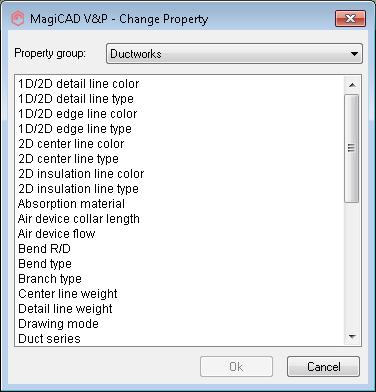

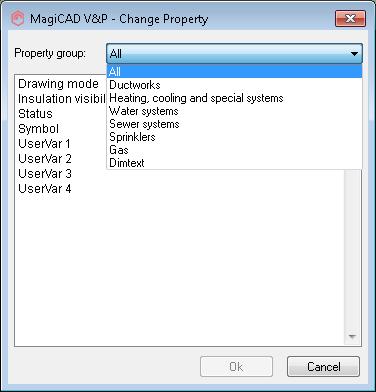

42 42 (109) 8.2 PIIRRETTYJEN OBJEKTIEN, KANAVAKOON, KANAVASARJAN JA MUIDEN OMINAISUUKSIEN MUUTTAMINEN Valitse Property group kohdasta mihin muutoksia tehdään Valitse listalta mitä tietoa haluat muuttaa. Muutettavissa mm. eristesarja, systeemi, kanavakoko, kanavasarja, päätelaitteiden ilmavirta jne. Muista, että voit käyttää osalle toiminnoista komentorivioptioita. Tässä voit esimerkiksi valita kaikki saman järjelmän osat automaattisti ilman, että järjestelmän jokainen osa on valittava manuaalisesti. Näppäile Y. Tämän jälkeen kun klikkaat yhtä putkea/kanavaa kaikki samaan järjestelmään sisältyvä on valittuna. Huom! Komentorivin lisäoptiot aktivoidaan niiden isoilla kirjaimilla esim. system valinta aktivoidaan Y kirjaimella.

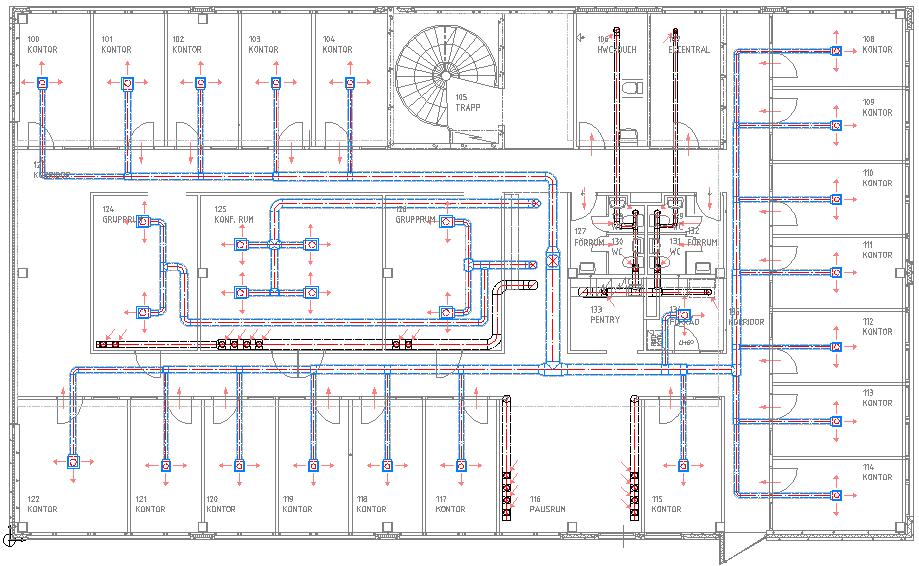

43 43 (109) TEHTÄVÄ 8: Muuta kanavakokoja, aseta kanavalle eriste jälkikäteen. Kokeile siirtää kanavajärjestelmää x-, y- ja z-akselilla. Muista komentorivioptiot! Käytä haarakopiointia (Copy Branch), osien siirtoa (Move) jne.

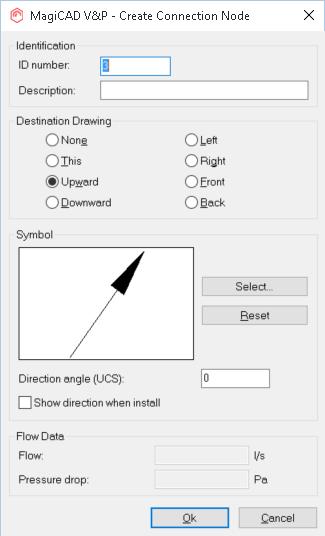

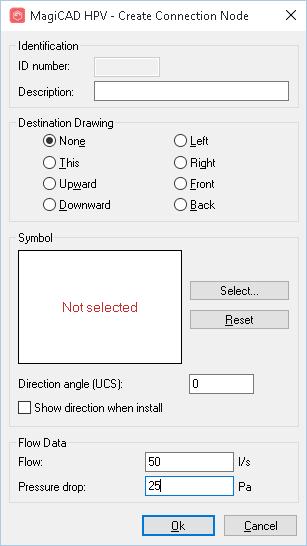

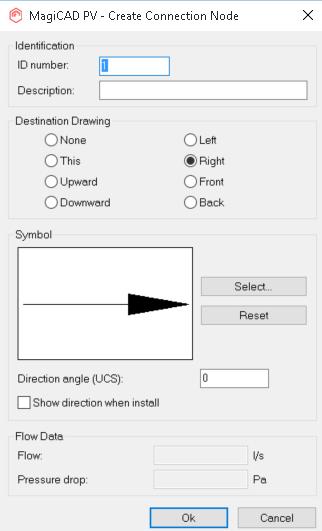

44 44 (109) 9. VIRTAAMALIITOKSET (CONNECTION NODE) 9.1 JÄRJESTELMIEN LIITTÄMINEN SAMASSA KERROKSESSA TAI KERROSTEN VÄLILLÄ Eri kanava/putkijärjestelmien liittämiseksi kerrosten välillä tai tarvittaessa saman pohjapiirroksen rajoissa voidaan käyttää niin sanottuja virtaamaliitoksia (connection node). Tämän jälkeen nämä virtausliitännät siirtävät tietoja mitoitusta, tasapainotusta ja muita laskelmia varten. Piirrä kanavia, luo mutkia ylös- tai alaspäin, klikkaa hiiren oikeaa painiketta ja valitse Connection node. Valitse suunta, johon kanava on menossa, jonka jälkeen kanavan päähän asetetaan connection node, jonka avulla seuraava kuva löytää sen. HUOM. MagiCADin riser toiminto tekee nousut automaattisesti. Toiminto löytyy hiiren oikean painikkeen takaa. Määritä kohdesuunta. MagiCAD valitsee suunnan automaattisesti kanavan/putken suunnan mukaisesti. Jos haluat, että nousulinjaan merkitään nousunuoli, valitaan se symbol kohtaan. Oletusasetukset nousunuolille MagiCAD hakee projektihallinnosta kohdasta Connection node defaults.

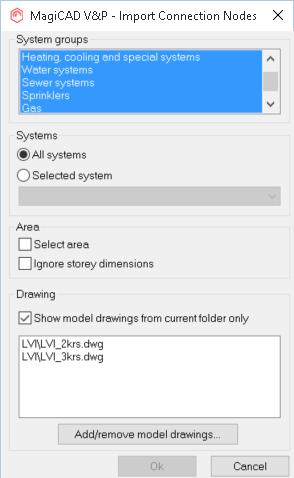

45 45 (109) Connect Node -toiminnolla voit kertoa ohjelmalle, mitkä piirustukset haluat liittää käyttämällä jo luomiasi connection nodeja. Määritä, mistä järjestelmäryhmästä/-ryhmistä haluat etsiä virtausliitoksia. Valitse, haluatko etsiä liitoksia kaikista järjestelmistä vai jostain tietystä järjestelmästä. Määritä, haluatko etsiä virtausliitoksia rajatulta alueelta vai koko piirto alueelta. Valitse piirustus, josta haluat connection nodeja hakea. Napsauta OK-painiketta. Tässä voit lisätä dwg kuvia MagiCADin model drawings listaan, josta niitä voidaan tämän jälkeen valita virtausliitosten etsimistä varten. Liitokset, jotka MagiCAD löytää kohdekuvasta näkyyn nyt aktiivisessa kuvassa. Kun connection nodesta lähtee piirrolla jatkamaan matkaa, pitää muistaa ensiksi viedä kanava/putki halutulle korkeudelle Z komennolla ja vasta tämän jälkeen valita X,Y suunta.

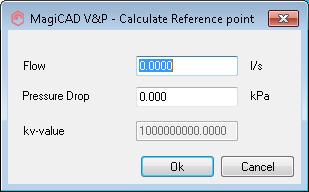

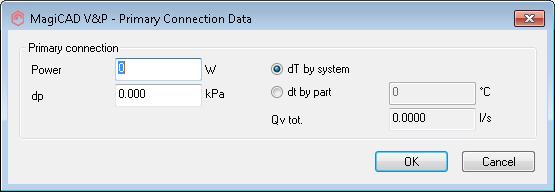

46 46 (109) 9.2 VIRTAUKSEN/TEHON JA PAINEHÄVIÖN ASETTAMINEN SUORAAN KANAVAN/PUTKEN PÄÄSSÄ Joissain tapauksissa virtaus ja painehäviö voi olla tarpeen asettaa suoraan kanavan/putken päähän. Se tehdään käyttämällä Connection Node -asetusta ja valintaa None. Piirrä kanavaa/putkea ja klikkaa hiiren oikeaa painiketta -> connection node. Valitse Destination drawing kohtaan None kun haluat antaa kanavan/putken päähän manuaalisesti virtaaman ja painehäviön laskentaa varten. Kanaville annetaan virtaama ja painehäviö ja putkille teho sekä painehäviö. Lisäksi on mahdollista luoda virtaamaliitoksia käyttämällä This-asetusta. Se tarkoittaa, että kanavan pään virtaus ja paine viedään samassa piirustuksessa olevaan toiseen kanavan päähän. Toimii siten, että kuvassa asetetaan kahdelle kanavalle This connection node samalla numerolla. Tällöin kanavat olettavat liittyvänsä toisiinsa.

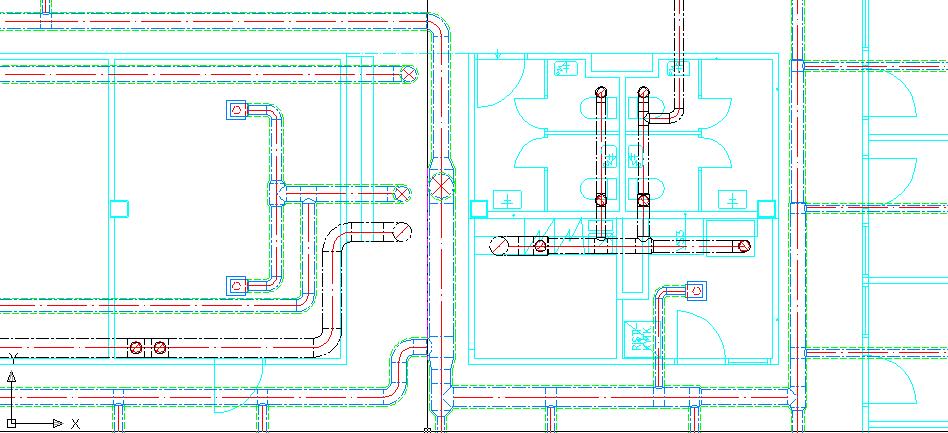

47 47 (109) TEHTÄVÄ 9: Piirrä virtausliitos 1. kerrokseen. Tee liitos ja jatka piirtämistä järjestelmään 2. kerroksessa. Piirrä kanavat 1 kerroksessa ylöspäin ja aseta kanavien päähän connection node Liitä connection nodet 2 kerrokseen ja jatka sitten piirtämistä.

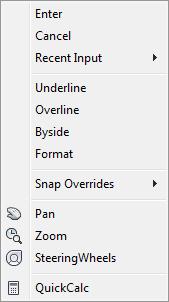

48 48 (109) 10. MITTATEKSTIN LISÄÄMINEN 10.1 TEKSTITOIMINNOT Teksti päivittyy automaattisesti käytettäessä MagiCADin tekstitoimintoa. Jos objektien tietoja muutetaan, myös teksti muuttuu. Halutun tekstityylin aikaansaamiseksi voit valita haluamasi tiedot ja niille haluamasi esitystavan. Valitse Dimension Text osoita mitä tahansa objektia, jonka haluat merkitä ja sijoita teksti. Komentorivi M mahdollistaa katkokohdan ennen tekstin lisäämistä P lisää toisen objektin tekstiryhmään esim. huonetekstiä varten käytettäväksi F aktivoi valintaikkunan, jossa voit muokata muotoilua B sijoittaa asiaankuuluvat tekstit vierekkäin O yliviivaa asiaankuuluvan tekstin U alleviivaa asiaankuuluvan tekstin

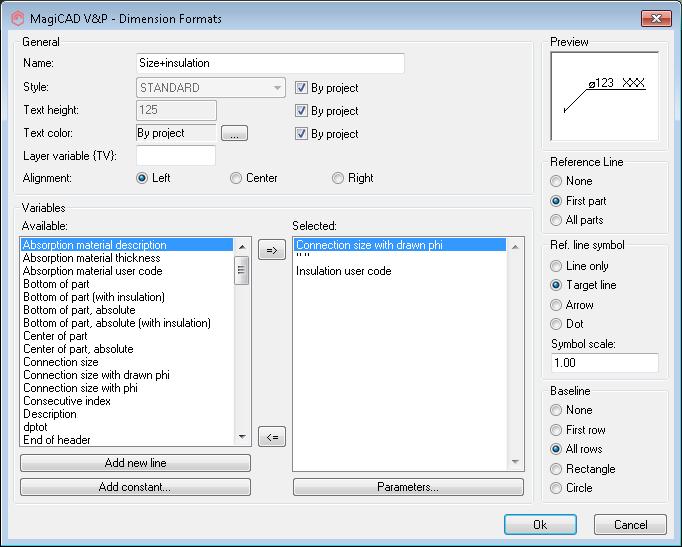

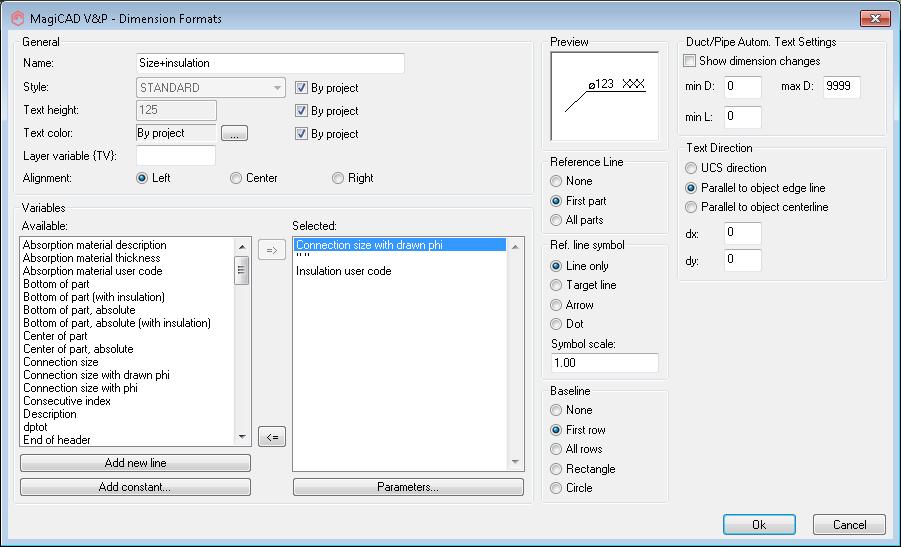

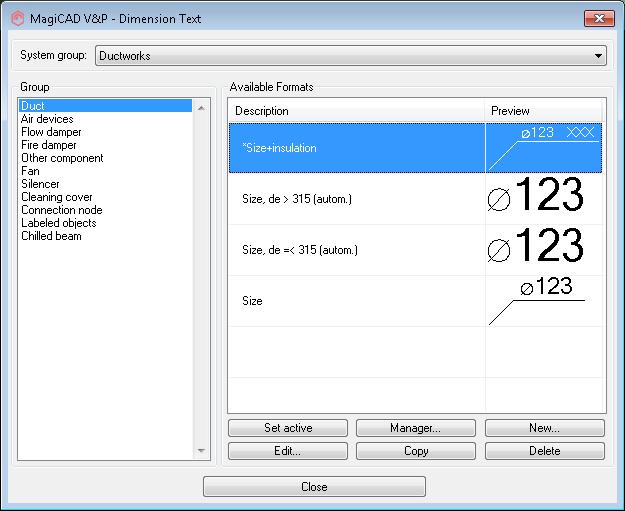

49 49 (109) 10.2 OMAN TEKSTIN LUOMINEN Avaa mittatekstien valinta/editointi-ikkuna valitsemalla, klikkaamalla hiiren oikeaa painiketta -> Format. Valitse ensin pääryhmä (System group) ja sen jälkeen objektiryhmä (Group), jonka tekstityyliä haluat muokata. Vaihtoehdot ovat New, Edit, Delete tai Set active. Mittatekstityylien lisääminen on mahdollista myös projektinhallinnan kautta. Käytössä olevan tekstimuodon nimen edessä on pieni *. Esim. kuvan tapauksessa tämä tarkoittee sitä, että Kanavalla aktiivinen mittateksti on Koko. Painamalla Edit-painiketta pääset muokkaamaan olemassa olevaa muotoa. Napsauttamalla Newpainiketta voit luoda uusia tekstityylejä. Anna tekstityylille lyhyt kuvaus, valitse haluamasi ominaisuudet haluamassasi esitysjärjestyksessä. Valitse, haluatko mittatekstille viiteviivan. Määritä, onko viiteviivasymbolia tarkoitus käyttää. Vaihtoehdot ovat Target Line (kohdeviiva, leikattu päästä), Arrow (nuoli) ja Dot (piste). Symbol scale kohdasta voidaan määrittää viiveviivasymbolin koko. Valitse, haluatko mittatekstille rajat ja jos haluat, minkälaiset. Lisää vapaavalintaista tekstiä. Muuta parametreja, esim. desimaalien määrää. Parameters aktivoituu kun valitsee muuttujan, jolle tietoja pystytään muuttamaan. Tästä lisää seuraavalla sivulla.

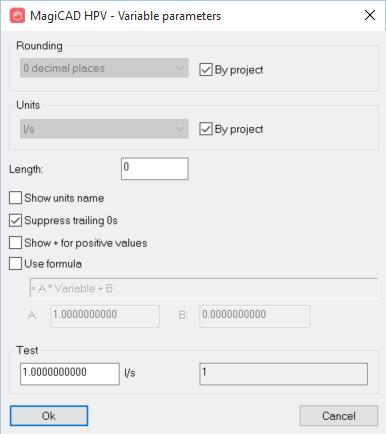

50 50 (109) Tässä voit määrittää haluamasi desimaalien määrän. Oletuksena desimaalit seuraavat projektin asetuksia. Voit vaihtaa yksikköä, esim. mm m Pa kpa l/s l/h m3/h. Oletuksena yksiköt seuraavat projektin asetuksia. Perässä olevat nollat eivät tule näkyviin riippumatta siitä, kuinka monta desimaalia on valittu näkyväksi. Jos valitset esimerkiksi kaksi desimaalia ja vaihtoehdon Suppress trailing 0s, luku tulee näkyviin muodossa 3.6 muodon 3.60 sijaan. Jos Show + for positive values -asetus valitaan, tuloksen edessä näkyy plus-merkki. Use formula -asetuksella voit kirjoittaa omia kaavoja oman yksikkömuunnoksesi suorittamiseksi. Jos haluat esimerkiksi muuntaa Celsius-asteet Fahrenheitasteiksi, syötä kohtaan A arvo 1.8 ja kohtaan B arvo 32.

51 51 (109) 10.3 AUTOMAATTINEN TEKSTI Samaan tapaan kuin voit määrittää tekstin älykkäästi käyttämällä Dimension text -toimintoa, voit käyttää automaattista mittatekstiä (Automatic Dimension Text). Tämän toiminnon avulla voit välttää kunkin objektin klikkaamisen erikseen. Voit lisätä tekstin koko valitsemallesi alueelle kerralla. Valitse Automatic Dimension Texts Valitse alue, johon teksti lisätään. ja valitse sitten haluamasi tekstityyli piirustukseesi. Automaattisen mittatekstin muokkausdialogi eroaa normaalista siten, että siinä määritetään mihin kohtaan valittua objektia teksti asetetaan (dx ja dy). Lisäksi voidaan määrittää, että kuinpa pitkä ja minkä kokoinen valitun objektin pitää vähintään olla, että mittateksti asetetaan. Tässä voidaan määrittää min ja max. putken/kanavan koko, jolle automaattinen mittateksti lisätään. Lisäksi min L kohtaan voidaan kertoa, että esim. alle 500mm pitkille putkille/kanaville ei mittatekstiä laiteta. Show dimension changes asettaa mittatekstin aina sellaisiin kohtiin, jossa putken/kanavan koko muuttuu. Valitse mittatekstin suunta (Text direction) ja etäisyys (dx, dy) suhteessa merkittyyn objektiin. Parallel to object edge line tarkoittaa, että mittateksti kääntyy automaattisesti putken/kanavan suuntaisesti. UCS direction käyttää kuvan UCS koordinaatistoa.

52 52 (109) 10.4 VAPAA TEKSTI Voit myös kirjoittaa vapaasti MagiCADissa, eli objektissa ei tarvita älykkyyttä sen merkitsemiseksi. Valitse Type Free Text, syötä tekstin korkeus ja tekstin tyyli sekä haluamasi tekstisisältö. Sijoita teksti piirustukseen haluttuun kohtaan. Project management -> Text for free text voidaan tehdä valmiita tekstipohjia, joita voidaan hyödyntää vapaan tekstin käytössä. Valitse haluatko käyttää viiteviivaa, symbolia, minkälainen rajaus vapaalle tekstille tulee (alleviivaus, suorakaide, ympyrä). Lisäksi voit määrittää keskitetäänkö tekstit vasempaan reunaan, keskelle vaiko oikeaan reunaan. Valitse tämä jos haluat erotella vapaatekstit kuvassa olevien putki/kanavasysteemien mukaan. Jos tämä on valittuna niin klikkaamalla kuvasta putkea/kanavaa, ottaa vapaateksti kyseisen objektin systeemimuuttujan vapaan tekstin tasoon mukaan. Kun haluat muokata vapaata tekstiäsi, kaksoisklikkaa tekstiä tai valitse Edit free text haluamasi teksti ja tee haluamasi muutokset., valitse

53 53 (109) TEHTÄVÄ 10: Lisää tekstiä piirrokseen. Luo uusi mittatekstityyli tai muokkaa olemassa olevaa. Muista käyttää myös Change Properties -toimintoa.

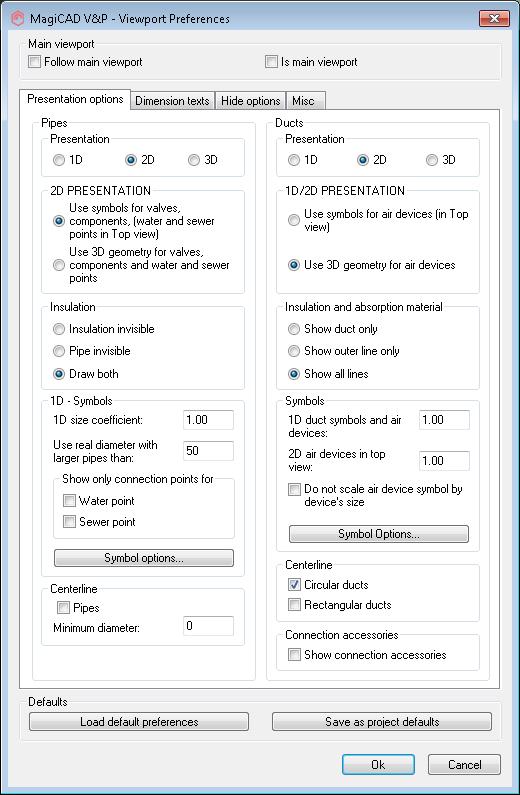

54 54 (109) 11. NÄKYMÄASETUKSET 11.1 ESITYSTILAT 1D, 2D JA 3D Erilaisia esitystiloja voidaan valita sen mukaan, miten asennukset halutaan nähdä/tulostaa. Kanavan/putkien, eristeiden sekä symbolien esitystapa. Asetukset, joilla määritetään, miten tekstin pitäisi näkyä eri näkymissä. Piilotettujen objektien esitystapaan voidaan vaikuttaa Hide options välilehdessä. Avoimen pään nuolten, piirustusalueen, sprinkler piirtoalueen sekä leikkausrajojen kytkentä näkyviin/pois näkyvistä. Jos olet määrittänyt symboleja laitteita varten, valitse tässä, haluatko käyttää niitä vai 3Dgeometriaa 1D- tai 2D-esityksen aikana. Valitse eristettyjen kanavien esitystapa. Valitse, haluatko, että laipat näytetään suorakaidekanavissa. Tallenna/lataa vakioasetukset. Voit myös määrittää sovellusasetukset. Nykyinen ikkuna tai kaikki tiedoston ikkunat. Määritä symbolin mittakaava, 1 = 1:50. Putkille voit myös määrittää, että mitä kokoa isommille putkille käytetään putken oikeaa halkaisijaa symbolikoon määrittämiseen (Use real diameter with larger pipes than)

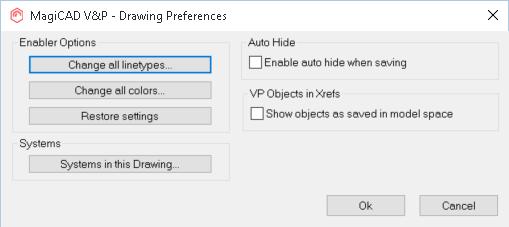

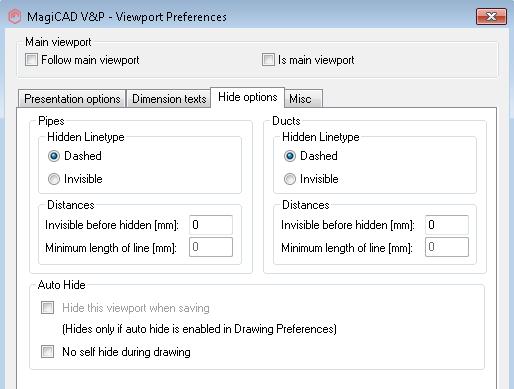

55 55 (109) 11.2 KUVAKOHTAISET ASETUKSET Drawing preferences -valintaikkunassa voit mm. vaihtaa koko kuvan objektien värit ja viivatyypit yhdenmukaisiksi. Voit myös määrittää mitä järjestelmiä kuvassa näytetään. Lisäksi voidaan kytkeä automaattinen tallennus sekä LVI objektien esitystapa kun sitä käytetään viitekuvana. Change all linetypes - ja Change all colors -toiminnoilla voit vaihtaa kaikkien kuvan objektien värit ja viivatyypit yhdenmukaisiksi. Restore settings -valinnalla voit palauttaa projektin asetukset. Valitse kytketäänkö automaattinen Hide-toiminto päälle. Jos tämä on valittuna, tarkoittaa se sitä, että kun kuvan tallentaa, ajaa MagiCAD Hide -toiminnon jokaiselle näkymälle, jossa näkymäasetuksissa on valittuna Hide this viewport when saving. Tässä voit valita, mitkä järjestelmät ovat käytössä piirustuksessa. Tästä on hyötyä, jos työstettävänä on suuria projekteja, jotka hyödyntävät suurta määrää järjestelmiä (systeemejä). Jos poistat tarpeettomien järjestelmien valinnan, eri valintaikkunoissa on huomattavasti vähemmän käsiteltävää. Napsauta merkki tähän valintaruutuun, jos haluat, että esim. lämpökuvat, joita tuodaan Ilmanvaihtokuvaan viitekuvana, näyttävät samalta kuin ne näyttävät alkuperäisen lämpökuvan model tilassa. Tästä on hyötyä, jos käytössä on paljon viitekuvia samassa tiedostossa.

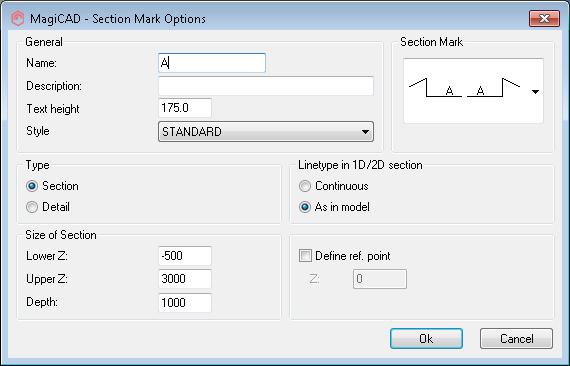

56 56 (109) 12. LEIKKAUKSET 12.1 PERINTEINEN LEIKKAUS Anna leikkaukselle nimi, halutessa lisätietoa sekä leikkauksen nimen tekstikorkeus sekä tekstityyli. Valitse leikkausrajojen ulkoasu. Viivatyypit leikkauksessa tulevat joko yhtenäisinä tai objektin mukaisesti Linetype valinnan mukaan Voit valita objektin esitystavan.. Section on perinteinen sivuleikkaus ja Detail ns. 3D leikkaus, jolla kuvasta voi leikata haluamankokoisen ja muotoisen palan. Leikkauksen alapinnan ja yläpinnan korkeus määritetään Lower Z ja Upper Z kohtiin. Depth kohtaan annetaan leikkauksen syvyys. Vain ne objektit huomioidaan, jotka ovat leikkausrajojen sisäpuolella.tietoja voidaan muuttaa jälkikäteen Arkkitehtikuvasta voidaan valita viitepiste helpottamaan leikkauksen sijoittelua arkkitehtikuvaan nähden. Perinteinen leikkaus määritetään siten, että kuvasta annetaan kaksi pistettä, jonka jälkeen leikkaukselle määritetään suunta. Seuraa komentorivin ohjeita. Menettely: Määritä ensimmäinen piste napsauttamalla hiiren ykköspainiketta. Määritä toinen piste napsauttamalla hiiren ykköspainiketta. o Määritä mahdolliset muut pisteet napsauttamalla hiiren ykköspainiketta (detail leikkaus. Klikkaa hiiren oikeaa painiketta/paina Enter-näppäintä viimeisen pisteen jälkeen. Tämän jälkeen pääset määrittämään leikkauksen suunnan. Jos Define ref. point -valintaruudussa on merkintä, viitepiste valitaan nyt. Leikkaus on nyt määritelty.

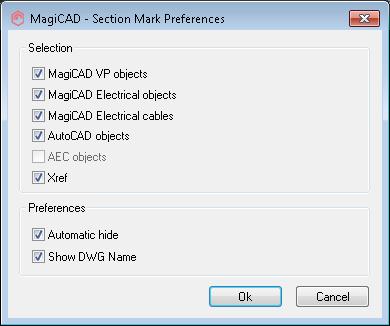

57 57 (109) Valitse Create Section. Valitse Create section ja klikkaa leikkausrajaa. Valitse leikkaukseen sisällytettävät objektit. Leikkaus on nyt luotu. Sijoita se kuvassa haluttuun kohtaan. Leikkaukseen voidaan lisätä MagiCADin mittatekstejä, mutta muutoksia ei voi tehdä leikkaukseen vaan ne tehdään malliin, josta ne sitten päivitetään leikkaukseen. Päivitys voidaan tehdä tuplaklikkaamalla leikkausrajoja tai Update Section -valinnalla. Painamalla -painiketta voit päivittää yhden tai useamman leikkauksen (valitse päivitettävät leikkaukset) tai kaikki leikkaukset (komentorivioptio A). Vinkki! Voit tehdä oman kuvan leikkauksille, jonka liität samaan projektiin LVI kuvien kanssa. Tämän jälkeen voit kopioida leikkaukset omaan kuvaan ja silti ne päivittyvät normaalisti kun jotain muutoksia tehdään malliin.

58 58 (109) 12.2 QUICK SECTION Valitse Quick Section. Toiminnolla valitaan ensiksi objektit mitkä halutaan mukaan leikkaukseen ja sen jälkeen kerrotaan mistä suunnasta leikkaus suoritetaan. Määritä ensimmäinen kamerapiste, sitten toinen, ja sijoita sitten leikkaus haluttuun kohtaan. Muista, että tätä leikkausta ei voi päivittää. Kun muutat pohjapiirrostasi, tämä toimenpide on toistettava.

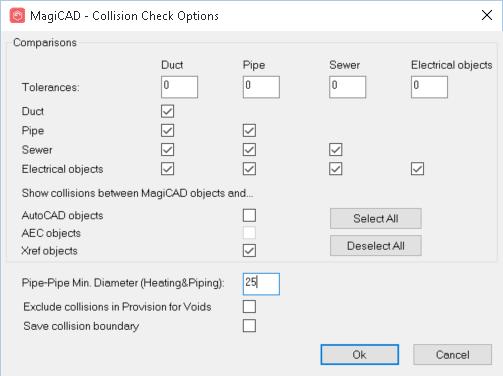

59 59 (109) 13. TÖRMÄYSTARKASTELU Törmäystarkastelun avulla pystytään tarkastelemaan ettei samojen ja eri järjestelmien välillä tapahdu törmäilyjä. Voit hyödyntää myös viitekuvia tämän toiminnon kanssa. Säädä toleransseja sen mukaan, miten haluat ohjelman tekevän törmäystarkistuksen mallillesi. Voit asettaa tolaranssit esim. siten, että objektien välille pitää jäädä 10mm extra väliä. Jos kahden objektin väliin jää vain 9mm väliä niin ohjelma ilmoittaa törmäyksestä. Toisaalta voidaan sallia myös lievät törmäilyt eli voidaan asettaa negatiivinen toleranssi. Pipe-Pipe Min. Diameter kohtaan voidaan asettaa koko joita pienemmille putkille/kanaville ei halua törmäilyjä huomioida. Jos malliin on tehty reikävaraukset putkille/kanaville niin törmäilyjä seinien ja magicad objektien välillä ei huomioida kun putki/kanava menee reikävarauksen läpi Tallenna objektien väliset törmäilyrajat.

60 60 (109) TEHTÄVÄ 11: Vaihda esitystilaa käyttämällä Viewport preferences- ja Change properties -toimintoja. Suorita törmäystarkistus. Luo leikkauksia.

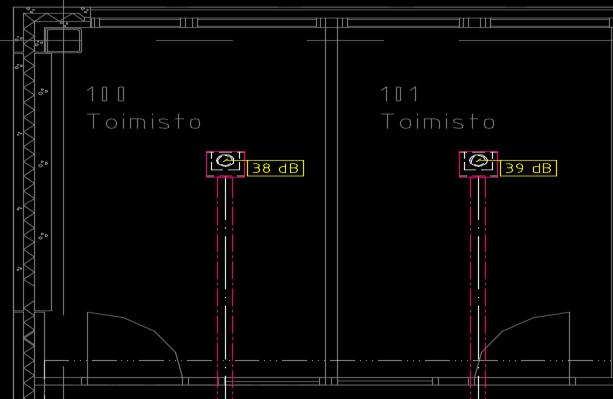

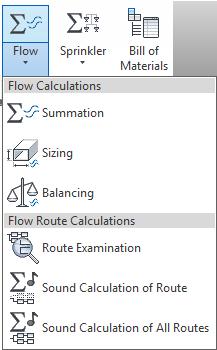

61 61 (109) 14. ANNA OHJELMAN AUTTAA 14.1 LASKENNAT Flow summation Laskee valitun haaran/ systeemin virtaamat ja nopeudet yhteen käyttäen kuvassa olevia kanava/putkikokoja. Bill of Materials Toiminnolla saadaan nopeasti valitulta alueelta, aktiivisesta kuvasta tai vaikka koko projektista tehtyä määräluettelo. Sizing Mitoittaa kanava/putkikoot valitun mitoituskriterian perusteella. Laskee myös osien virtaamat ja nopeuden. Balancing Painehäviölaskenta, joka laskee mitoitetut laitteet ja selvittää sen jälkeen, onko vaadittuun virtaukseen säätäminen mahdollista valituilla tuotteilla. Jos ei, ohjelma merkitsee rastilla komponentit, jotka eivät täytä määritettyjä kriteerejä. HUOMAUTUS: Tasapainotus on suoritettava systeemille ennen kuin voidaan käyttää äänilaskelmia. Vaikein reitti saadaan näkyviin rastittamalla Show the index run Sound calculation of route laskee ja raportoi valitun laitteen reitin laitteelta verkoston lähtöpisteeseen osa kohtaisesti. Route examination Tasapainotuksen jälkeen voidaan tällä toiminnolla tehdä reittitarkastelu valitulta laitteelta verkoston lähtöpisteelle. Käytetään usein verkoston vaikeimmalla reitillä, jonka saa näkyviin tasapainostuksen yhteydessä. Sound calculation of all routes Näyttää tasapainotetun verkoston päätelaitteiden äänitasot.

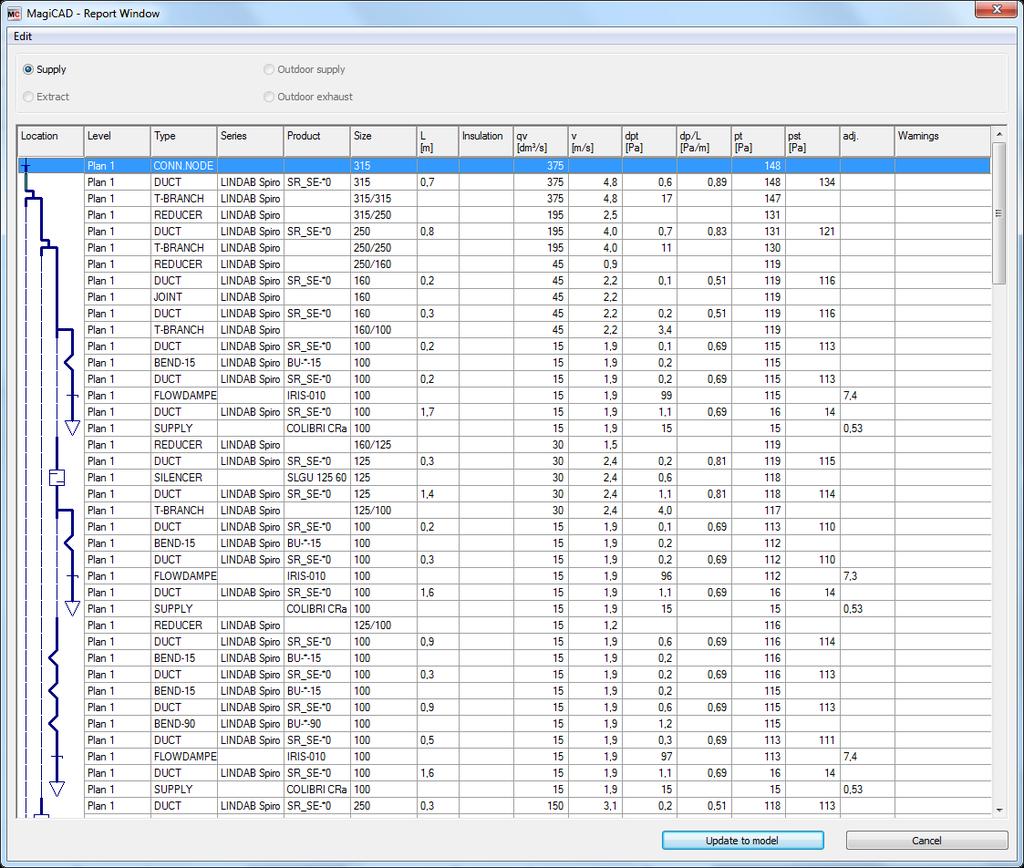

62 62 (109) Mitoitusraportti Kohdassa Edit voit kopioida tiedot leikepöydälle tai tulostaa ne suoraan. Napsauttamalla hiiren oikealla painikkeella mitä tahansa komponenttia saat esiin kolme vaihtoehtoa. Valitun komponentin pitää sijaita aktiivisessa kuvassa. Highlight in the drawing korostaa valitun komponentin keltaisella rastilla. Show this route only poistaa raportista kaiken valittua reittiä lukuun ottamatta. Product properties näyttää valitun komponentin ominaisuudet. Vakiovaroitukset ja -virheilmoitukset laskelmien aikana: Parts out of flowroute: Laskettussa järjestelmässä on ylimääräisiä avoimia päitä. Kannattaa järjestää virhedialogi Part type:n mukaiseen järjestykseen ja katsoa löytyykö ylimääräisiä Open end/unspec. virheitä. Tämä onnistuu esim. Part property line toiminnolla (kts. kohta 14.3 Tietojen väliaikainen esittäminen). Toinen yleinen syy mikä aiheuttaa tämän virheen on kytkemättömät virtaamaliitokset (connection node) kerrosten välillä. Connection node report on oiva työkalu virtaamaliitosten tarkastamiseen kuvien välillä. DP out of operation range: Järjestelmä ei ole tasapainossa. Tämä voi johtua useista tekijöistä. Esim. mallista puuttuu säätöpeltejä/säätöventtiileitä, tai olemassa olevilla ei saa säädettyä verkostoa. Different flow on route pipes: Johtuu erilaisesta virtauksesta meno- ja paluuputkissa. Yleinen syy tälle on se, että joko meno tai paluuputki ei ole kytketty verkostoon. Esim. nousulinja on haettu kerroksesta toiseen, mutta vain menoputki liitetty runkoverkostoon. MagiCAD osaa näyttää vain verkoston, jossa virhe sijaitsee, mutta ei tarkkaa virhekohtaa. Kannattaakin seurata virheellistä verkostoa kunnes löytää virheellisen kytkennän. Flow route error, e.g. closed duct or pipe system: Suljettu systeemi eli lasketulla systeemille ei ole avointa päätä. Flow outside of limits (XXX%): Tämä ilmoitus voi tulla näkyviin tasapainotettaessa käyttövesijärjestelmiä. Se on merkki siitä, että käyttövesijärjestelmään tuleva aloituspaine aiheuttaa liian

63 63 (109) suuren virtauksen (jos prosenttiluku on yli 150) tai liian alhaisen virtauksen (jos luku on alle 70) suhteessa vesipisteen virtaukseen. Näiden tietojen raja-arvot syötetään käyttövesijärjestelmän systeemiasetuksissa. TEHTÄVÄ 12: Piirrä laitteita ja kanavia alla olevan kuvan mukaisesti. Testaa sitten mitoitusta, tasapainotusta sekä äänilaskelmia. Katso eri objektien tiedot käyttämällä Part Properties -toimintoa ja osoittamalla objekteja. Katso tietystä mallisi osasta tietoa käyttämällä Part Properties -toimintoa. Voit myös tuplaklikata objektia.

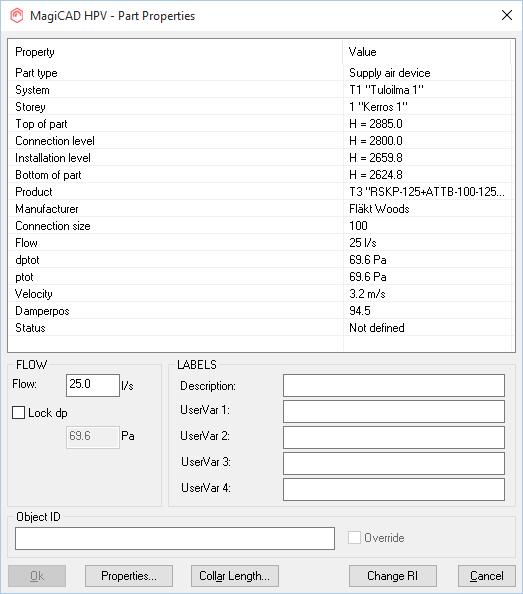

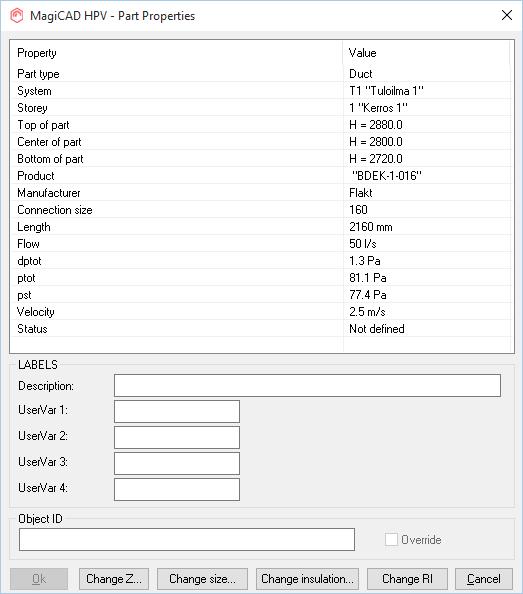

64 64 (109) Part Properties -toiminnossa näkyvät tiedot vaihtelevat valitun objektin mukaan. Tässä näkyvät tuloilmalaitteen tiedot. Alareunassa olevilla painikkeilla voit muuttaa laitteen kokoa, säätää lähtökauluksen pituutta ja nähdä laitteen mitat ja laskentakaavion (Properties). Vasemmalla näkyy yhden kanavan Part Properties -ikkuna. Alareunassa olevilla painikkeilla voit muuttaa suoraan kanavan kokoa, kanavasarjaa, eristystä ja korkeutta.

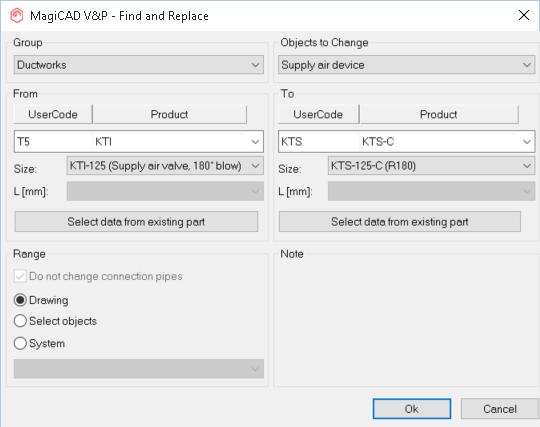

65 65 (109) 14.2 ETSI JA VAIHDA (FIND & REPLACE) Find & Replace -toiminnolla muita järjestelmän komponentteja. voidaan etsiä ja korvata kanavamateriaaleja, laitteita, vaimentimia ja Valitse järjestelmäryhmä, johon haluat tehdä muutoksen. Valitse, mitä haluat korvata. Valitse objektityyppi, jonka haluat korvata. Valitse, millä haluat korvata valitut tuotteet. Tällä painikkeella voit valita korvaavan objektin valitsemalla tuotteen kuvasta. Tällä painikkeella voit valita korvattavan objektin valitsemalla sen kuvasta. Tässä voit määrittää, miten valitset objektit etsimistä ja korvaamista varten. Vaihtoehdot ovat koko piirustus (Drawing), valitut objektit (Selected Objects) tai valitun järjestelmän sisällä (System).

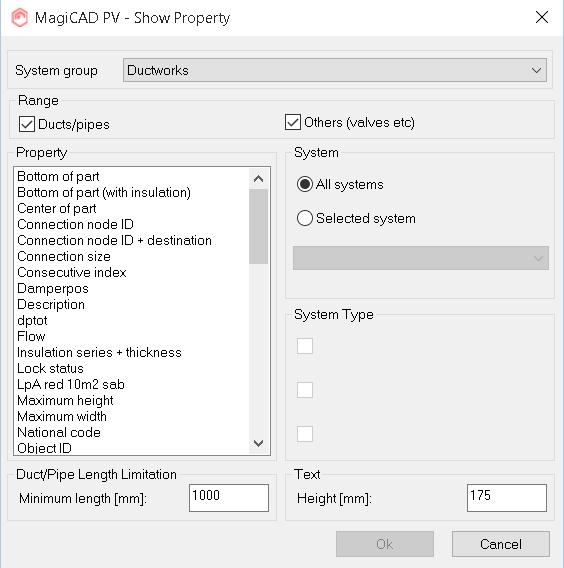

66 66 (109) 14.3 TIETOJEN VÄLIAIKAINEN ESITTÄMINEN Part Property Line -toiminnon avulla voit esittää kuvassa objekteille väliaikaisesti haluttua tietoa esimerkiksi virtausnopeuden, korkeusaseman, avoimet päät. Tekstit menevät magi_garbage- layerille, joten ne on helppo poistaa käyttämällä Clear Garbage Layer -toimintoa. Valitse järjestelmäryhmä, jolle haluat tietoa esitettävän., Valitse, haluatko lisätä tietoa pelkästään kanavaan/putkeen vai myös muille osille kuten venttiileille jne. Valitse kaikki järjestelmät tai jokin tietty järjestelmä. Valitse, mitä tietoja haluat esittää kuvassa. Määritä kanaville/putkille minimipituus ja tekstin korkeus. Vain määritettyä pituutta pidemmät kanavat/putket saavat valitun tiedon.

67 67 (109) TEHTÄVÄ 13: Käytä Find And Replace -toimintoa minuutin ajan. Vaihda laitteita, kanavia tai vaimentimia Kysy!

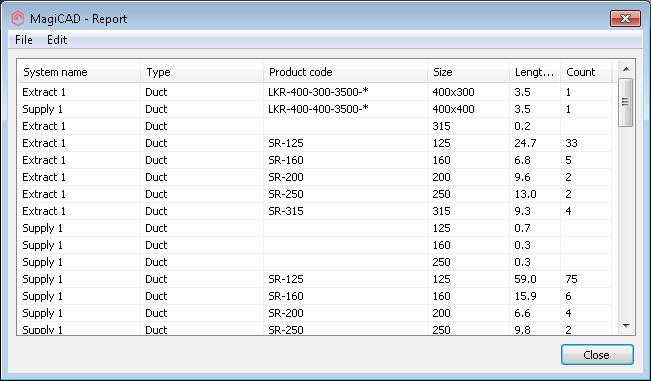

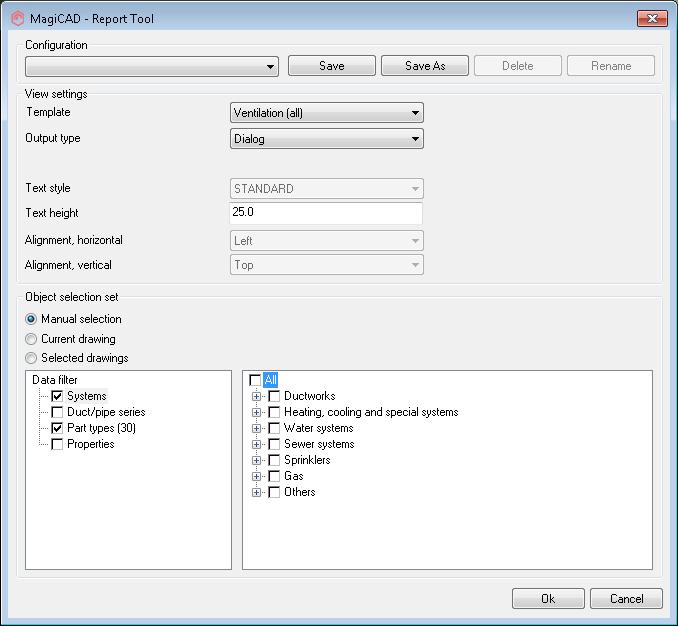

68 68 (109) 14.4 REPORTS (BOM) Reports on työkalu, jota MagiCAD käyttää materiaalilistojen tekemiseen. Voit käyttää tätä työkalua noutaaksesi määrättyjä tietoja piirustuksista tarkoitukseen luoduilla raporttipohjilla. Valitse luomasi mallipohja Miten ja missä haluat raportin esitettävän Valitse mitkä objektit, ominaisuudet tai järjestelmät haluat raporttiin. Listan saa luotua leikepöydälle tai esimerkiksi Exceliin.

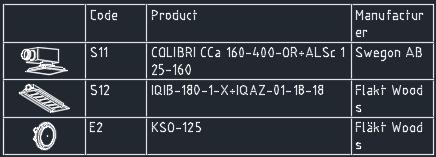

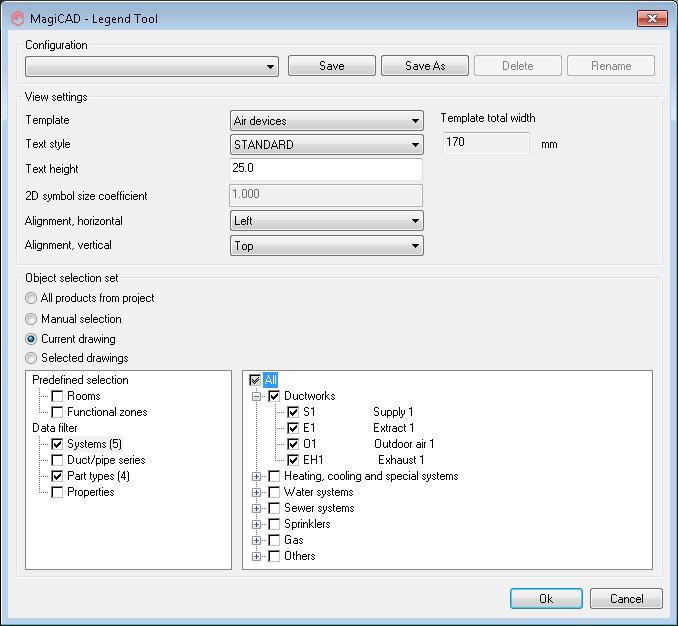

69 69 (109) 14.5 LEGEND TOOL Selitetyökalulla voit tehdä materiaalien selitetaulukoita projektin tuotteiden pohjalta. Voit muokata omia selitetaulukoita projektin hallintatyökalussa. Selite voidaan lisätä suoraan piirustukseen AutoCADblokkina. Valitse luomasi mallipohja Suodatintoiminnolla valitaan, mitkä osat, ominaisuudet ja systeemit halutaan viedä. Selitetyökalurivi sisältää päivitystoiminnon.

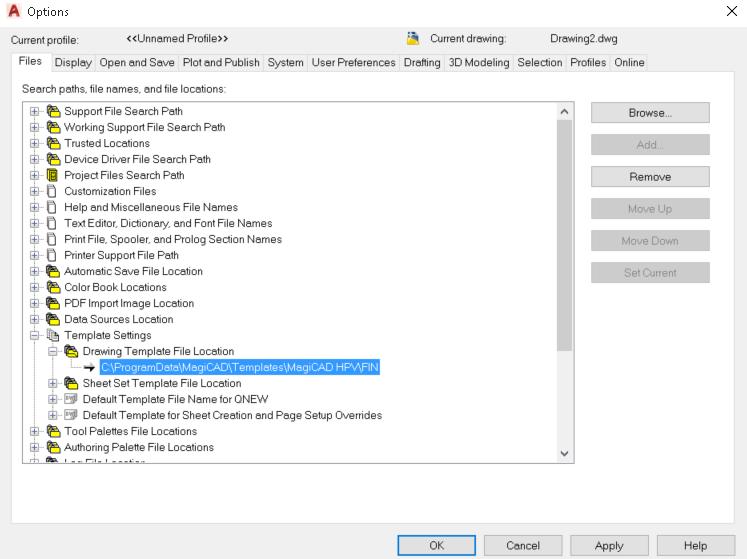

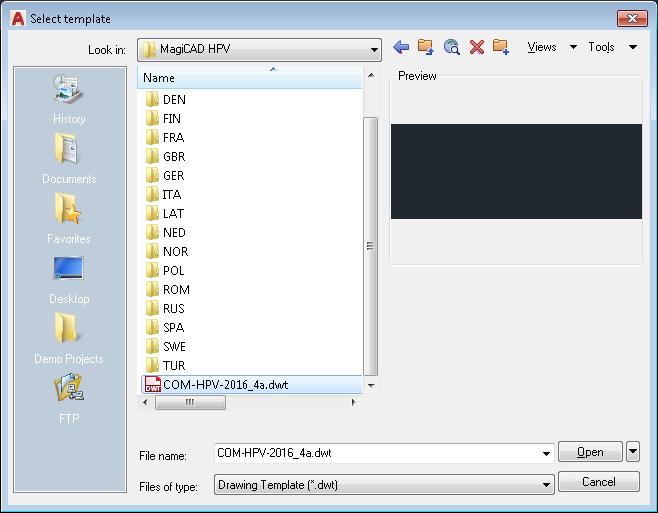

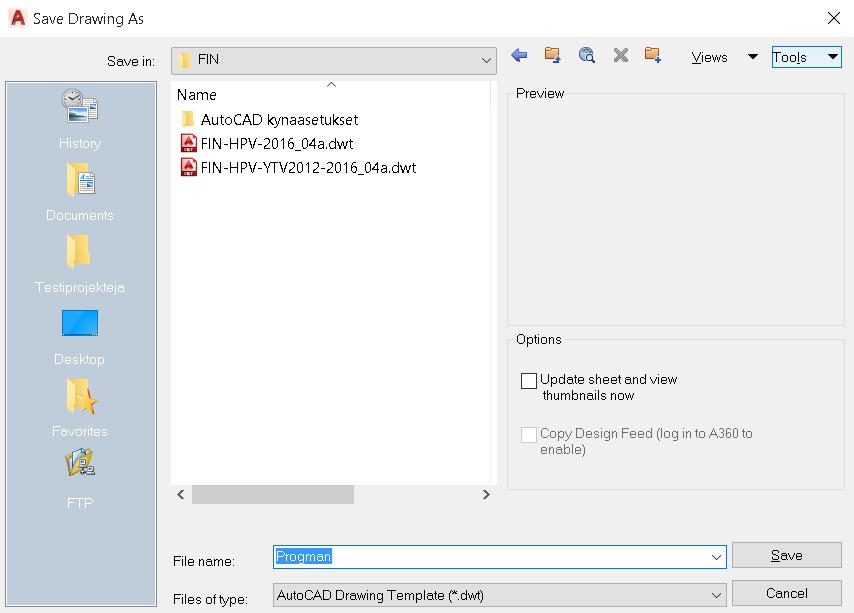

70 70 (109) 15. PROJEKTIN PERUSTAMINEN - TARKEMMAT MÄÄRITYKSET 15.1 MALLIPOHJATIEDOSTON/TEMPLATEN (*.DWT) KÄYTTÄMINEN *.dwt-tiedostoja voidaan hyödyntää perustettaessa uutta kuvaa. Ne sisältävät valmiita asetuksia (tulostusasetuksia, piirustuskehyksiä, nimiruutuja, LT-mittakaavaa, layereita jne.). Käytä piirustustiedostoa (*.dwg) dwt-tiedostosi perustana (eli avaa tyhjä.dwg kuva). Kun olet tyytyväinen *.dwg-tiedostoosi eli tiedostoon, jota haluat käyttää mallipohjan (*.dwt) perustana, tallenna se.dwtmuodossa. Jatkossa voit kuvaa perustaessa valita tekemäsi.dwt tiedoston, jolloin saat automaattisesti sinne tehdyt asetukset mukaan uuteen kuvaan. Vaihda File -> Save as valikossa tallennusmuoto muodosta *.dwg muotoon *.dwt. *.dwt-tiedosto kannattaa tallentaa yrityksen yhteiselle verkkolevylle niin, että se on jokaisen työntekijän käytettävissä. Tällöin uutta kuvaa perustaessa kaikki saavat samat kuva-asetukset. Syötä *.dwt-tiedostojen tallennuskansion hakupolku AutoCADin Optionsvalintaikkunan Files-välilehdellä kohtaan Drawing Template File Location.

71 71 (109) Kun tämä on tehty, *.dwt-tiedostojen tallennuskansio avautuu automaattisesti, kun valitset vaihtoehdon File -> New.

72 72 (109) 15.2 PROJEKTIEN MÄÄRITTÄMINEN KÄYTTÄMÄLLÄ ERI KORKEUKSIA Jos samassa kerroksessa esiintyy eri lattiakorkeuksia,.dwg kuvat on eroteltava, eli kullekin lattiakorkeudelle on oltava oma *.dwg-piirustus. Liitossolmuja käytetään yhdistämään esim. kanava- /putkijärjestelmät näiden piirustusten välillä. Jotta vierekkäiset kerrokset saadaan näkyviin samaan kuvaan, hyödynnetään viitekuvia eli esim. Kerros 3 - vasen kuvaan voidaan hakea Kerros 3 - oikea kuva viitekuvana. Tässä esimerkissä lisäämme projektiin kerroksen. Tämä kerros jaetaan kahteen malliin, joilla on eri lattiakorkeus. Kolmannessa kerroksessa on kaksi eri lattiakorkeutta. Kerros 3 - oikea lattiakorko on 2m korkeammalla kuin Kerros 3 - vasen kuvassa. Aloita luomalla kuva (Kerros 3 vasen.dwg). Liitä kuva projektiin. Lisää projektiin kaksi piirustusaluetta, yksi kummallekin lattiakorkeudelle. Huomaa, että kerroksen alkuperän x-koordinaatti (Kerros 3 vasen kuvan X pituus) lisätään eri paikkaan kunkin piirustusalueen osalta jos ei käytetä alueen määrittämiseen Polygonal vaihtoehtoa. Valitse Kerros 3 vasen aktiiviseksi kerrokseksi.

73 73 (109) Lisää Save As -valintaa käyttämällä seuraava piirustus eli kolmannen kerroksen oikean puolen piirustus. Anna sille nimeksi Kerros 3 oikea. Varmista, että kerroksen origopiste on oikeassa kohdassa. Varmista, että vaihdat oikeaan aktiiviseen kerrokseen. Koska kolmannen kerroksen lattiakorkeus vaihtelee, kanavajärjestelmä näkyy eri tiedostoissa korkeuseron takia. Käytä liitossolmuja kanavien/putkien yhdistämiseen piirustusten välillä. Näitä neljää liitossolmua käytetään yhdistämään saman pohjapiirroksen eri lattiakorkeuksia käsittävä järjestelmä.

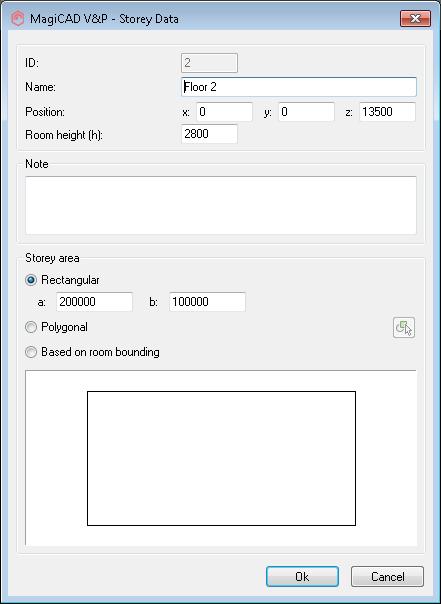

74 74 (109) 15.3 PROJEKTIEN MÄÄRITTÄMINEN KÄYTTÄMÄLLÄ ERI MUOTOJA Voit myös määritellä piirustusalueesi haluamallasi tavalla, esim. piirtää sen Arkkitehtikuvan muikaisesti tai tuoda muodon MagiCAD Roomista. Voit tehdä niin napsauttamalla muutettavaa kerrosta hiiren kakkospainikkeella ja valitsemalla sitten vaihtoehdon Edit. Voit myös napsauttaa kenttää hiiren kakkospainikkeella ja valita vaihtoehdon Import. Napsauttamalla tätä pääset valitsemaan piirustusalueesi mitat. Tämä toiminto tekee alueesta suorakulmaisen. Napsauttamalla tätä voit piirtää vapaasti piirtoalueen. Lisäoptioina löytyy Rectangle sekä existing polyline

75 75 (109) TEHTÄVÄ 14: Laadi projekti aiemmin kuvaamallamme tavalla. Piirrä kanavia 2. kerroksesta 3. kerrokseen ja 3. kerroksen mallien välille. Yhdistä kanavajärjestelmä eri mallien välillä käyttämällä liitossolmuja.

76 76 (109) 16. PROJEKTIASETUKSET 16.1 TASOT (LAYERIT), VIIVATYYPIT JA VÄRIT Kanavien ja putkien layer, väri sekä viivatyyppiasetuksia voidaan muokata projektihallinnon kautta. Perustaessa projektia nämä asetukset tulevat valitusta projektipohjasta. Seuraavaksi tarkastelemme projektiasetusten käsittelyä ja niiden vaikutusta piirroksiin. Vasemmanpuoleisessa paneelissa näkyy puurakenne. Se sisältää yhteiset asetukset ja eritellyt asetukset kanaville/putkille sekä niiden järjestelmille. Valitse haluamasi kohde, niin sen asetukset tulevat näkyviin oikeanpuoleisessa paneelissa. Napsauta sitten muokattavaa asetusta hiiren kakkospainikkeella ja valitse asetus sen mukaan, mitä haluat tehdä. Kaksoisklikkaamalla jotain asetusta pääset suoraan muokkaustilaan. Oikeanpuoleisessa ikkunassa voit valita objektiryhmän, jota haluat muuttaa. Kaksoisklikkaa haluttua kohtaa niin pääset muokkausdialogiin. Tässä esimerkissä muokkaamme kanavan tasoa ja sitä kautta myös esitystapaa (väriä, viivatyyppiä jne.)

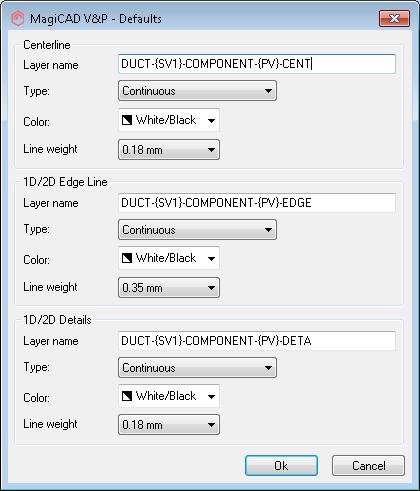

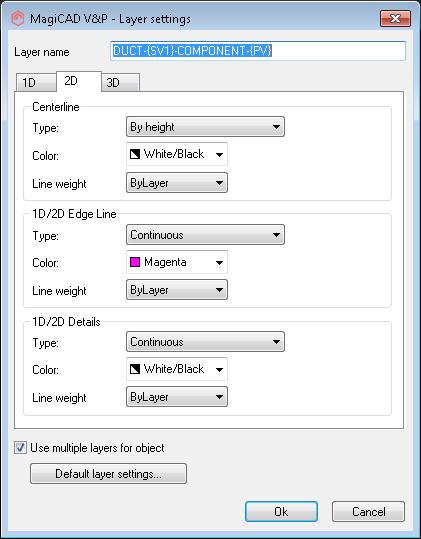

77 77 (109) Asetukset voidaan määrittää erikseen 1D:tä, 2D:tä ja 3D:tä varten. Napsauta vastaavaa välilehteä. Tässä näet objektin tason nimen ja voit muokata sitä. Valitse tarvittava viivatyyppi ja väri keskiviivaa, rajoja ja yksityiskohtia varten tarpeen mukaan. Jos haluat käyttää värejä tasoittain (By layer) järjestelmäkohtaisten (By system) värien sijaan, määritä ensin erilliset tasot, viivatyyppi ja väri objektin eri osille. By system asetus tarkoittaa sitä, että objekti lukee värin suoraan systeemiltä. Valitse Use multiple layers for object kuten yllä, ja napsauta Default layer settings - painiketta. Syötä esiin tulevassa valintaikkunassa tason nimi objektin eri osille.

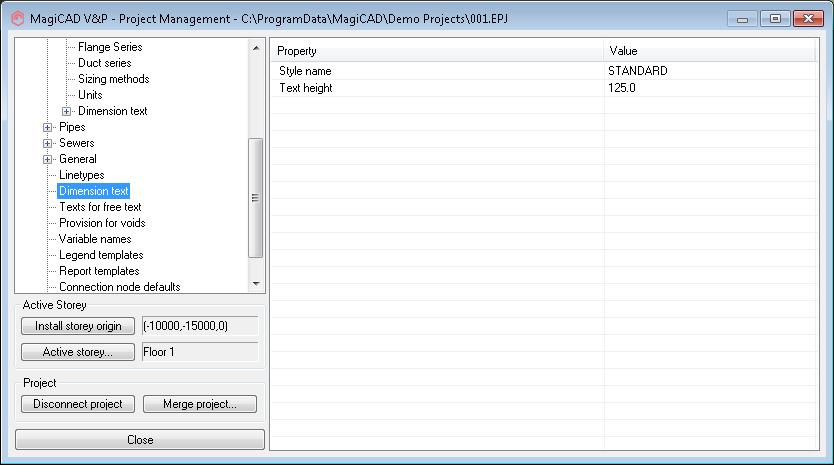

78 78 (109) Linetypes kohdassa voidaan määrittää viivatyypit neljälle eri korkeudelle. Alle lattiapinnan, lattiapinnasta ylöspäin haluttuun korkeuteen, alle alaslasketun katon sekä alaslasketun katon sisällä. Lisäksi voidaan määrittää oletusväri piilotetuille objekteille (MagiCADin Hide toiminto). Style name määrittää käytettävän tekstityylin, ja Text height oletuskorkeuden MagiCADin teksteille. Huomaa, että AutoCADin Text style -komennossa valittu fontti määrittää tekstin ulkoasun.

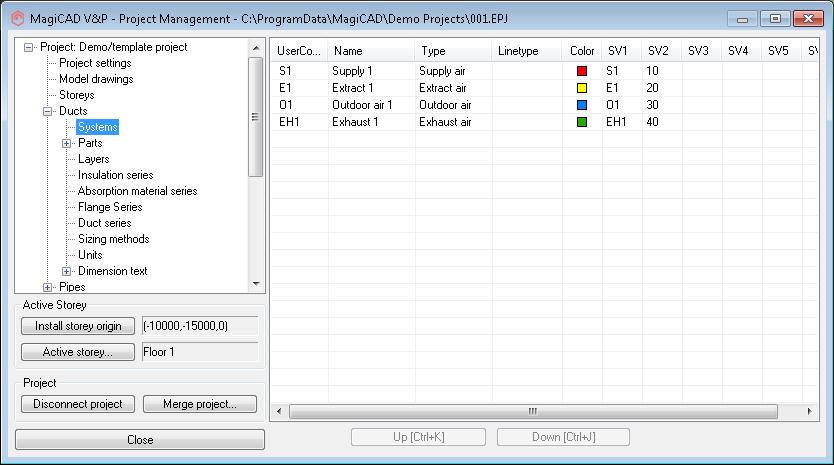

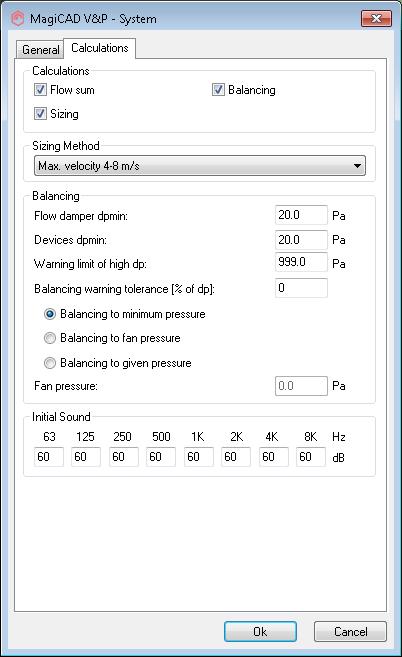

79 79 (109) 16.2 JÄRJESTELMÄN RAKENNE JA SEN TIEDOT Laadi järjestelmäsi käyttämällä yksilöllisiä tietoja kullekkin niistä. Valitse järjestelmät. Valitse muokattava/muutettava järjestelmä tai kopioi tai luo uusi järjestelmä alusta alkaen.

80 80 (109) Määritä järjestelmän käyttäjäkoodi (UserCode), järjestelmän nimi, järjestelmän tyyppi (tuloilma, poistoilma, ulkoilma, ulostuloilma), järjestelmän väri sekä mahdolliset tasomuuttujat (SV1-SV6). Valitse mitoituskriteerit, vähimmäispainehäviö vaimentimien ja laitteiden yläpuolella sekä varoitustaso suurille painehäviöille järjestelmän kanavaelementtien yläpuolella. Tasapainota verkosto minimipaineeseen, käytä puhaltimen painetta tai määritä lähtöpainetaso itse. Määritä järjestelmässä käytettävät laskelmat. Määritä järjestelmän sisäinen melu eli tuulettimesta kanavajärjestelmään menevä melu.

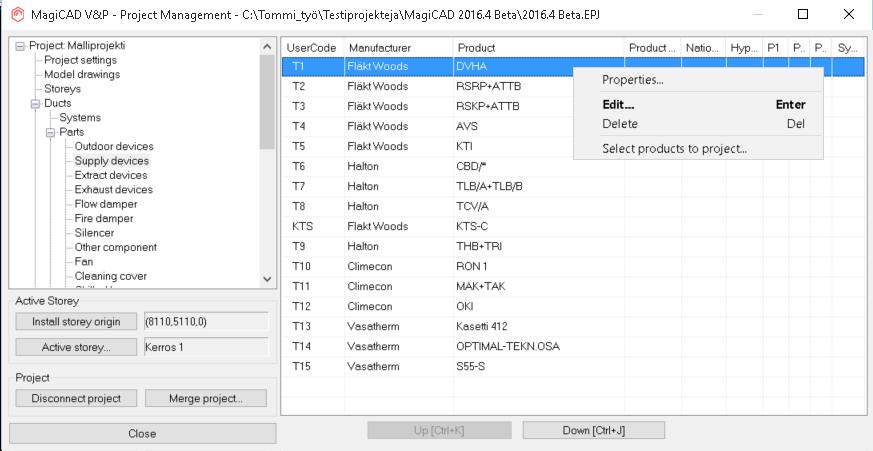

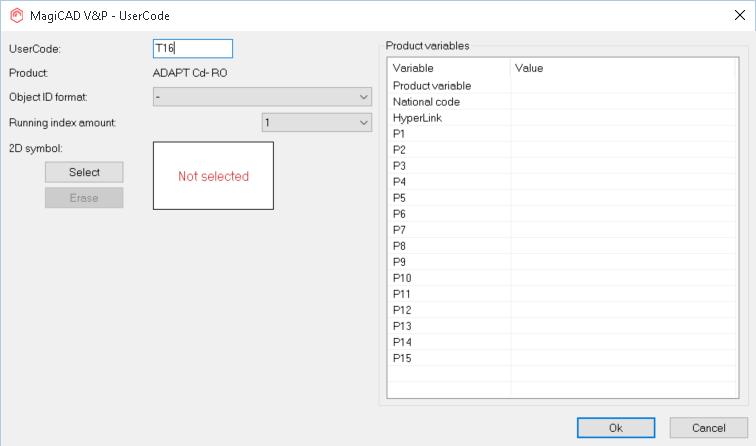

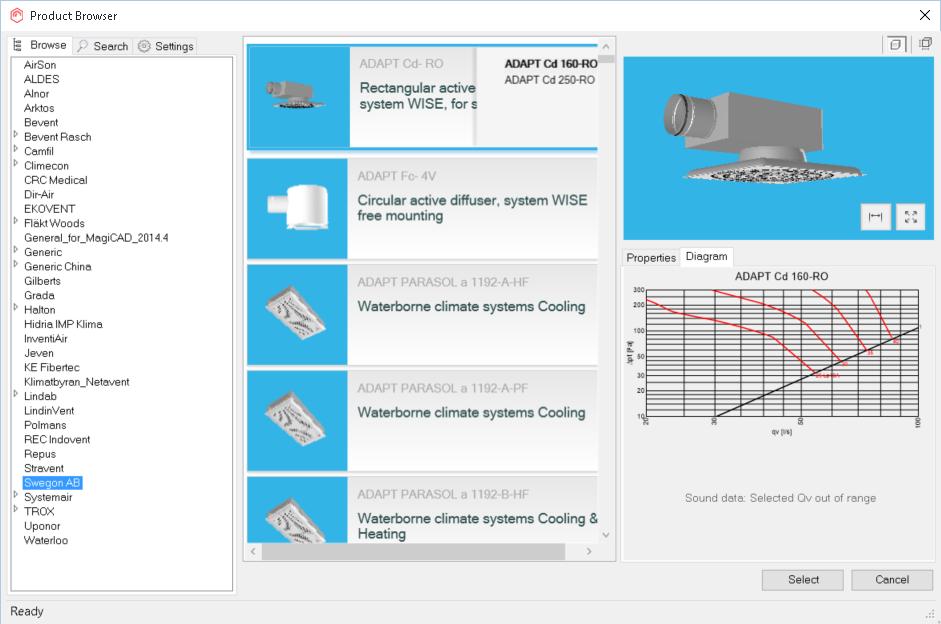

81 81 (109) 16.3 OMIEN TUOTTEIDEN VALITSEMINEN Valitse laitteet ja tuotteet projektia varten joko paikallisesti omalta levyasemalta tai MagiCADin pilvipalvelun (Cloud) kautta. Valitse tässä tuoteryhmä, johon haluat valita tuotteita. Voit valita esimerkiksi tuloilmalaitteita, vaimentimia tai äänenvaimentimia. Valitse tässä tuotteet, joita haluat käyttää projektissa. Napsauta hiiren kakkospainiketta. Search-välilehdellä voit etsiä tuotteita käyttämällä eri ehtoja. Settings-välilehdellä voit määrittää, sijaitseeko tietokantasi paikallisesti vai pilvessä. Oletuksena päällä on Cloud, josta löytyy aina uusimmat tuotteet Up- ja Down-painikkeilla voit lajitella tuotteet haluamaasi järjestykseen, jossa ne esiintyvät, kun niitä valitaan piirustukseen sijoittamista varten. Kun olet valinnut tuotteesi, napsauta Select-painiketta ja näppäile käyttäjäkoodi.

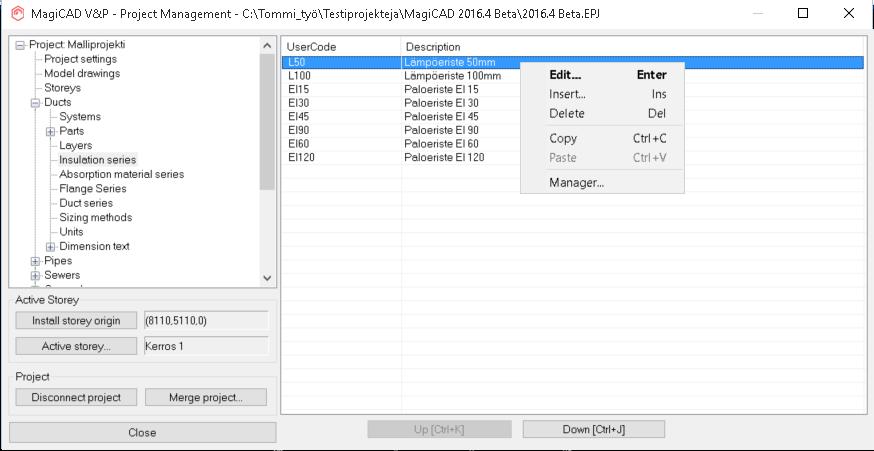

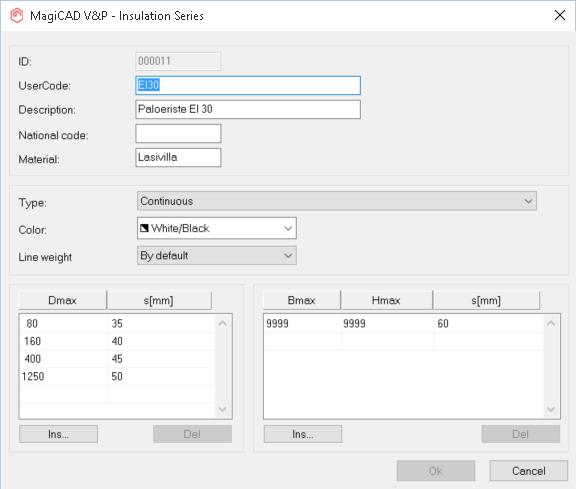

82 82 (109) 16.4 ERISTESARJA/KANAVA&PUTKISARJA/MITOITUSPERIAATE Kanavistoille ja putkistoille on omat eristesarjat, kanava/putkisarjat sekä mitoitusperiaatteet, joita saadaan muokattua sekä lisättyä projektihallinnon kautta. Voit muokata tai luoda uusia eristesarjoja napsauttamalla hiiren kakkospainiketta. Samalla tavalla luodaan kanava/putkisarjat sekä mitoitusperiaatteet.

83 83 (109) TEHTÄVÄ 15: Perehdy projektityökalun valintaikkunoihin minuutin ajan. Kokeile, tarkista ja testaa ja varmista, että ymmärrät työkalun toiminnan. Kysy!

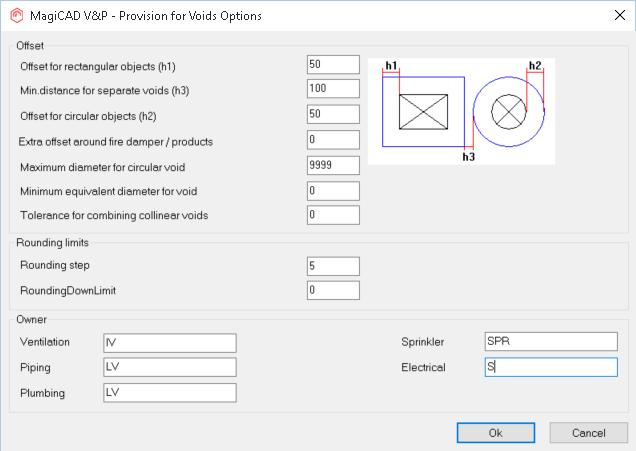

84 84 (109) 16.5 AUTOMAATTISEN REIKÄVARAUKSEN ASETUKSET Käytettävissä on erillisiä asetuksia suorakulmaisten (h1) ja pyöreiden (h2) reikävarausten tekemistä varten. Myös reikävarausten vähimmäisetäisyys voidaan määrittää (h3). Jos reikävaraukset ovat vähimmäisetäisyyttä lähempänä toisiaan, ohjelma yhdistää ne. Lisäksi voit määrittää, että pyöreistä varauksista tulee tietystä läpimitasta alkaen suorakulmaisia varauksia (Maximum diameter for circular void). Reikävarauksen koolle voidaan määrittää alaraja, jolloin liian pieniä varauksia ei muodostu (Minimum equivalent diameter for void). Määritä pyöristysarvo tyhjien tilojen varaamista varten. Automaattiselle reikävaraukselle voidaan määrittää oletus omistaja tieto ilmanvaihdolle, putkille, viemäreille, sprinklerille sekä sähköobjekteille.

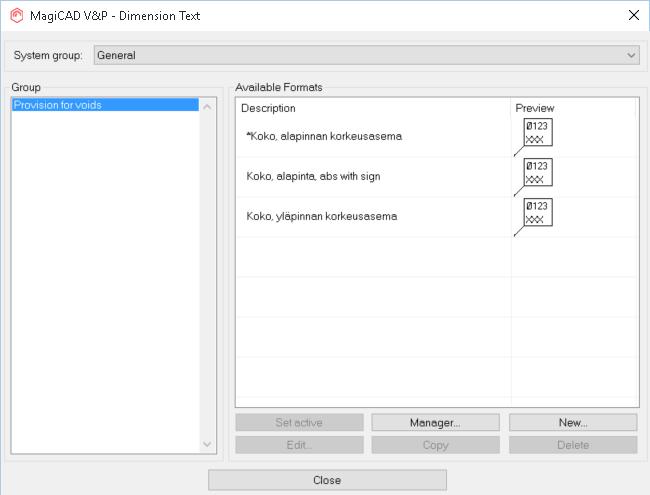

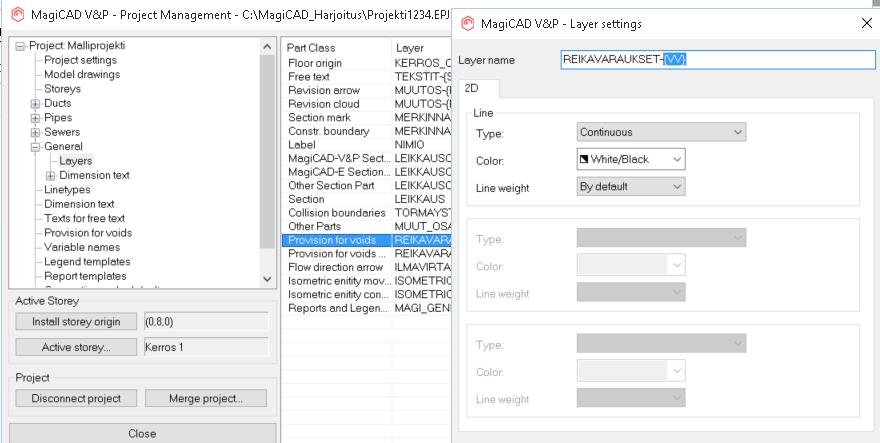

85 85 (109) Jos haluat erottaa reikävaraukset eri tasoille, voit käyttää tasomuuttujaa VV, joka ilmaisee varauksen omistaja-arvon. Mittatekstiä reikävarauksille lisätään samaan tapaan kuin muillekin MagiCAD objekteille eli manuaalisesti tai automaattisesti. Reikävarauksen mittatekstitiedot löytyvät General system groupista, koska ne ovat yhteisiä kaikille järjestelmille.

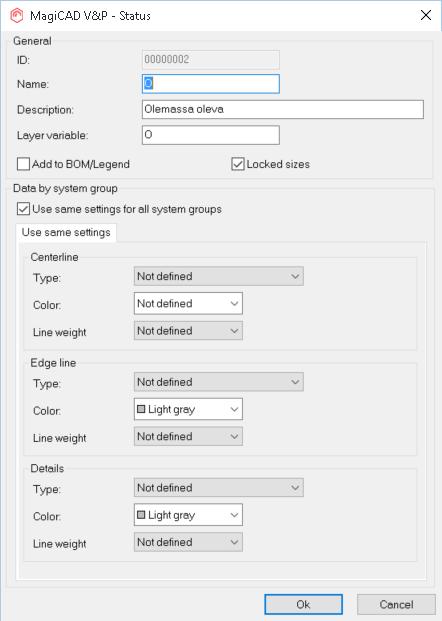

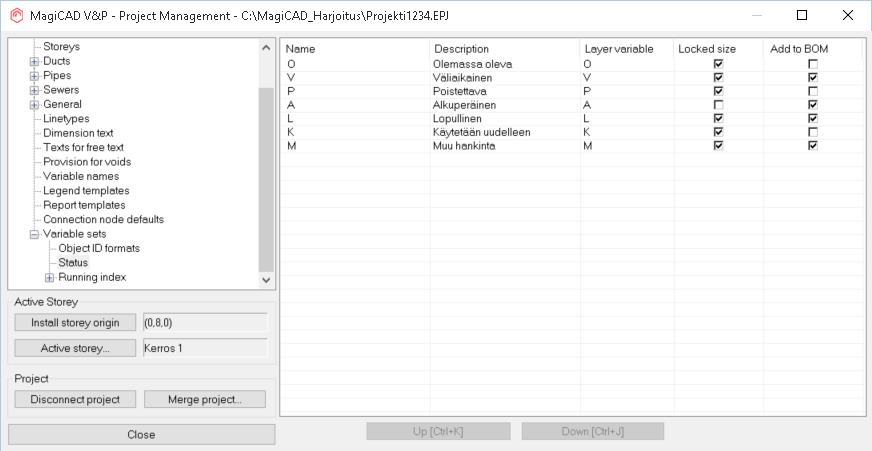

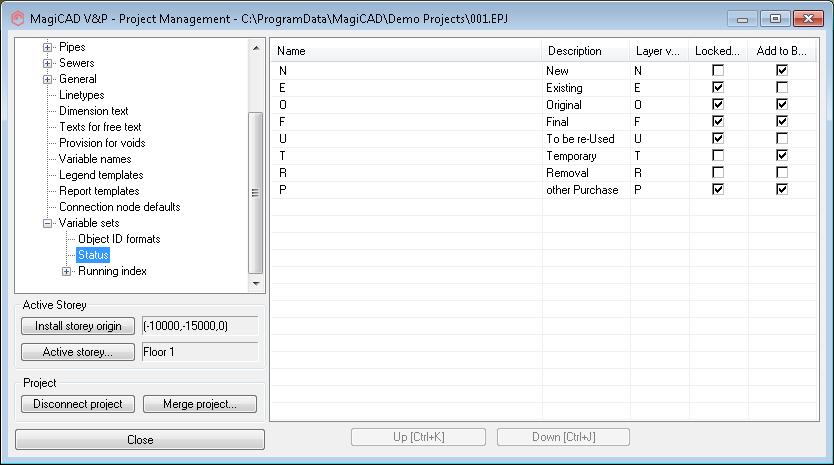

86 86 (109) 16.6 STATUS Määritä nimi,kuvaus ja tasomuuttuja (Layer variable). Stauksen layer muuttuja on {STV} Määritä, lukitaanko statuksella piirretyt putki/kanavakoot ja että huomioidaanko niitä määräluettelossa. Määritä, tuleeko kaikille järjestelmäryhmille (IV, vesi, lämmitys, sprinkler jne.) samat vai erilaiset väri- ja viivatyyppiasetukset. Määritä viivatyyppi ja väri keskiviivaa, ääriviivoja ja yksityiskohtia varten joko järjestelmäryhmittäin tai valitsemalla samat asetukset kaikille järjestelmäryhmille.

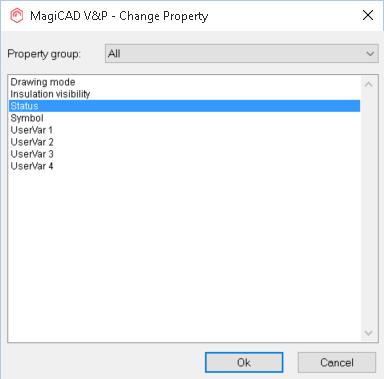

87 87 (109) Status valitaan, kun piirrät putkia/kanavia piirtovalikon kautta. Vaimentimet, äänenvaimentimet ja muut vastaavat komponentit perivät statuksen siitä kanavasta, jossa ne sijaitsevat. Change Property -toiminnolla voit vaihtaa jälkikäteen statuksen Property group -> All kautta.

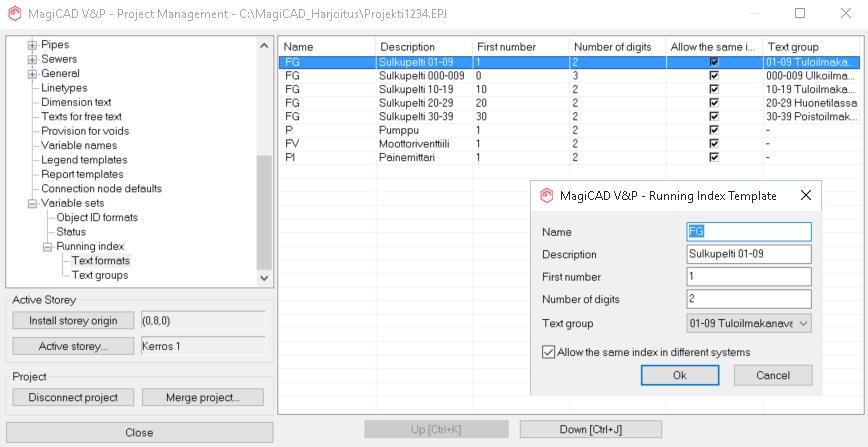

88 88 (109) 16.7 JUOKSEVA NUMEROINTI (RUNNIN INDEX) Napsauta hiiren kakkospainikkeella haluamaasi numerointia ja valitse, mitä haluat tehdä (muokata, lisätä, poistaa, kopioida) Valitse, haluatko käsitellä tekstimuotoiluja (Text formats) vai tekstiryhmiä (Text groups). Tekstiryhmät koostuvat nimestä ja kuvauksesta, joita käytetään tekstimuotoilujen ryhmittelyyn. Nimeä voidaan käyttää myös muuttujana. Syötä: Name: kirjoitettavissa. Description: kuvaus. First number: sarjan alhaisin numero. Number of digits: sarjan numeroiden vähimmäismäärä, numeron eteen lisättävien nollien määrä. Text group: Valitse, jos haluat, että muotoilu lajitellaan jonkin tekstiryhmän alle. Valitse Allow the same index in different systems -asetus, jos haluat pystyä käyttämään samaa numeroa eri järjestelmissä sijaitseville objekteille. Poista tämän valinta, jos haluat yksilölliset numerot kaikille tämän muodon objekteille.

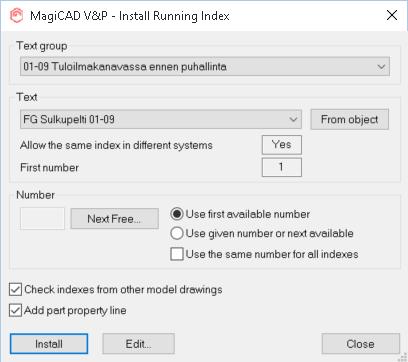

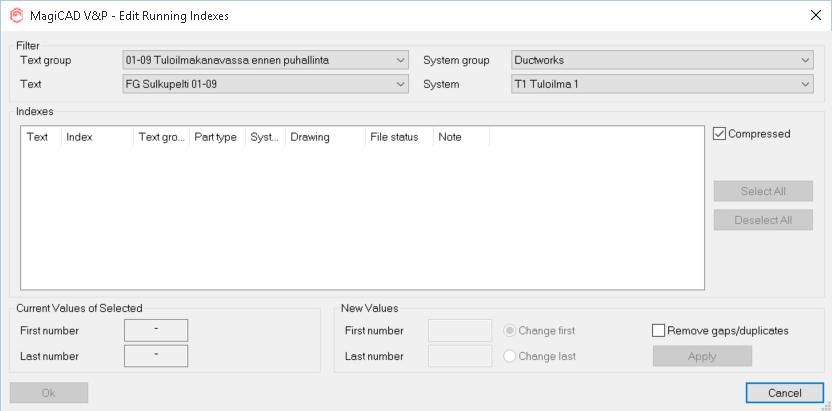

89 89 (109) Insert Running Index -toiminnolla voit ottaa sarjanumeron käyttöön valitulle objektille. Määritä, mistä tekstiryhmästä haluat lisätä tekstiä. Valintaa ei tarvita. Käytetään tekstien lajitteluun. Määritä asennettava teksti. Määritä myös sarjan ensimmäinen numero ja voidaanko samaa numeroa käyttää eri järjestelmissä. Määritä, kuinka sarjan ensimmäinen numero syötetään. Edit-painikkeen avulla voit muokata sarjanumeroa. Juoksevan numeron suodattaminen. Määritä muokattava sarja. Määritä, kuinka haluat muokata sarjaa. Remove Running Index -toiminnolla voit poistaa juoksevan numeroinnin valituilta objekteilta.

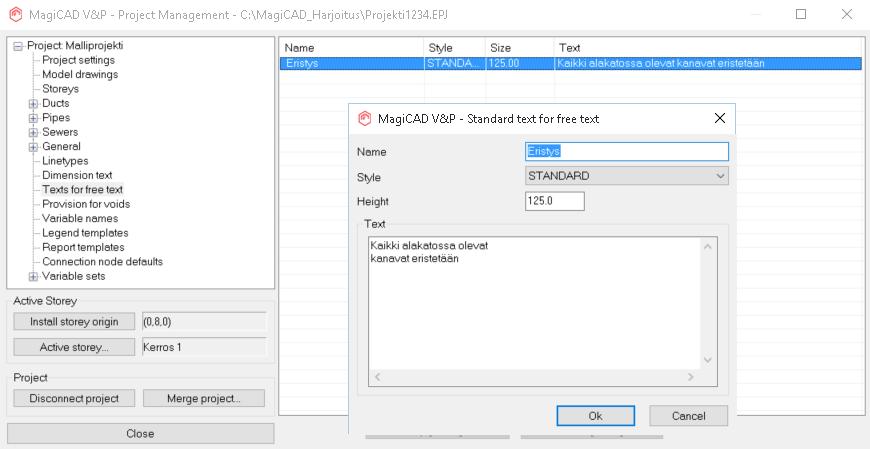

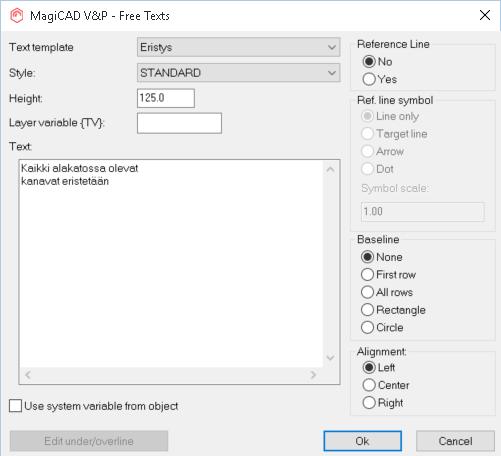

90 90 (109) 16.8 VAPAAN TEKSTIN MALLIPOHJAT Napsauta haluamaasi mallipohjaa hiiren kakkospainikkeella ja valitse, mitä haluat tehdä (muokata, lisätä, poistaa, kopioida). Napsauta kohtaa Texts for free text. Valitse Free Text -komento Syötä: Name: tekstimallipohjan nimi. Style: mallipohjan käyttämä tekstityyli. Height: mallipohjan tekstin korkeus. Text: kirjoita vapaan tekstin sisältö, niin pääset käyttämään näitä tekstimallipohjia. Valitse haluamasi mallipohja. Voit myös muokata tekstiä mallipohjaa muuttamatta. Määritä sitten, haluatko viiteviivan, ja jos haluat, määritä myös sen ulkoasu.

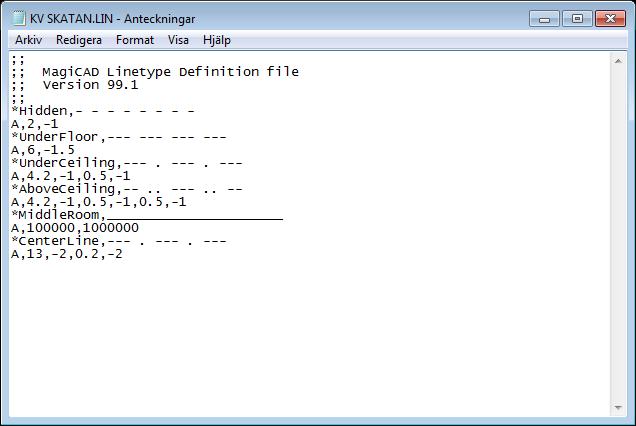

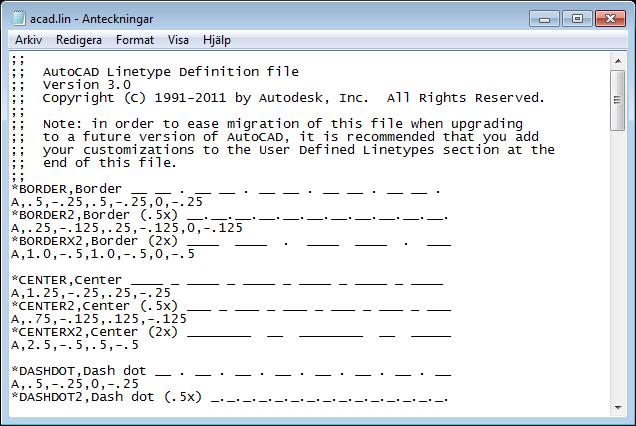

91 91 (109) 16.9 VIIVATYYPPIEN LISÄÄMINEN MAGICAD-VIIVATIEDOSTOON (*.LIN) Jos käytössäsi on viivatyyppejä, joita ei ole olemassa MagiCADissa, voit määrittää omasi tai kopioida niitä mistä tahansa viivatiedostosta, esim. ACAD.lin-viivatiedostosta. Avaa ACAD.lin-viivatiedosto ja kopioi viivatyypit, jotka haluat lisätä MagiCADin tiedostoihin. Tämä tehdään käyttämällä Windowsin Notepad-sovellusta. Kopioi AutoCADista kopioimasi viivatyypit MagiCADin *.lin-tiedostoon, jota käytät projektissasi. Kun viivatyypit ovat projektin viivatiedostossa, voit käyttää niitä MagiCADissa.

92 92 (109) TEHTÄVÄ 16: Luo reikävarauksia käyttämällä automaattista sekä manuaalista toimintoa. Aseta reikävarauksille mittatekstit. Käytä juoksevaa numerointia. Määritä erilaisia vapaan tekstin mallipohjia ja käytä niitä.

93 93 (109) 17. VALITTUJEN OBJEKTIEN TUOMINEN NÄYTTÖÖN Jos 3D-työskentely tuottaa vaikeuksia, voit valita työstettäväksi vain tietyt objektit, tarkastella objektia esimerkiksi sivusta käyttämällä AutoCADin tarkastelukomentoa ja tehdä tarvittavat muutokset siellä. Valitse, niin saat näkyviin vain valitut objektit. Valitse objektit (muista komentorivioptiot), joita haluat työstää. Muut installaatiot häviävät tilapäisesti, kunnes ne otetaan takaisin käyttöön -toiminnolla. Vinkki! Poista Xref-viitepiirustukset tilapäisesti käyttämällä External reference -valintaikkunassa olevaa Unload-komentoa. Ota viitteet takaisin käyttöön käyttämällä saman valintaikkunan Reload-komentoa MAGICAD-OBJEKTIEN RÄJÄYTTÄMINEN Voit räjäyttää MagiCAD-objektejasi kirjoittamalla komentoriville komennon magiexp. Tämän jälkeen MagiCAD-objekteista muodostuu AutoCAD-blokkeja. Muunna blokki viivoiksi suorittamalla AutoCADin räjäytys (Explode komento). Huomautus! Kopioi piirustukset ennen magiexp-komennon suorittamista. Objektien älykkyys häviää pysyvästi tai pikemminkin älykkyyttä ei voida luoda uudelleen magiexp-komennon suorittamisen jälkeen PIIRUSTUKSEN YKSINKERTAISTAMINEN TIETYSSÄ MALLIN KOHDASSA Toisinaan piirustus on erittäin täynnä erilaisia MagiCADin ja AutoCADin objekteja. Siksi on vaikeaa erottaa, mikä on mitäkin, etenkin piirrettäessä sivunäkymässä. Tätä varten on olemassa Side View -toiminto. käyttämällä vain yhtä komentoa. Sen avulla voit leikata ja kääntää Paina Side View tarkastelusuunta. -painiketta. Valitse alue, jonka haluat kääntää sivuttain, ja määritä End Side View -toiminnolla voit palauttaa aiemman näkymän. Tämä on tärkeä toiminto ja pitää muistaa tehdä aina side viewin käytön jälkeen.

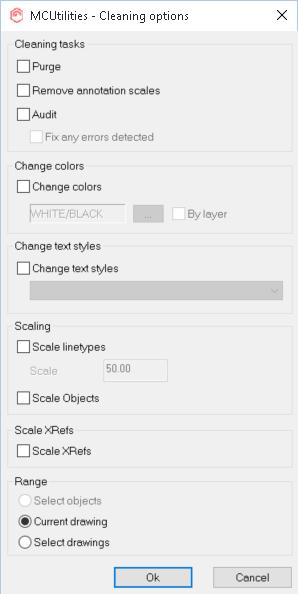

94 94 (109) 17.3 ARKKITEHTIKUVAN PUTSAUS JA VÄRIEN MUUTTAMINEN Drawing Cleaning Utility mahdollistaa A-mallin helpon käsittelyn. Sen avulla voit vaihtaa värin koko A- malliin tai sen osiin. Voit suorittaa Purge- ja Audit -toiminnot sekä muuttaa tekstityylejä, skaalata viivatyyppejä, objekteja ja viitepiirustuksia.

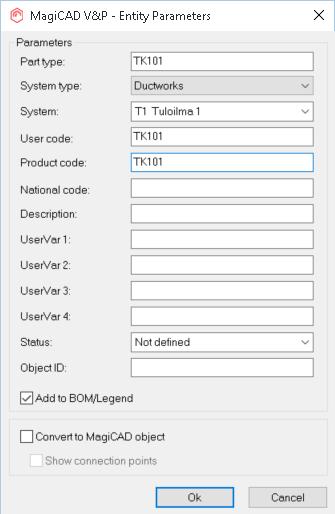

95 95 (109) 17.4 MAGICAD-TIETOJEN MÄÄRITTÄMINEN AUTOCAD-OBJEKTILLE Set MagiCAD data to AutoCAD object -toiminnolla voit määrittää AutoCAD-objektille MagiCAD-dataa, esimerkiksi viivoja ja blokkeja. Määritä asetukset kenttiin Part type, System type, System, User code ja Product code. Nämä kentät ovat pakollisia, ja muut ovat vapaaehtoisia. Voit määrittää AutoCAD objektille halutun statuksen. Määritä, sisällytetäänkö objekti MagiCADin määräluetteloon. Tämä on lisäksi riippuvainen mahdollisesta status asetuksesta. Määritä, onko objekti tarkoitus muuntaa MagiCAD-objektiksi vai ei. Jos on, voit määrittää liitoskohdat objektiin ja sisällyttää sen IFC- ja Navis-vienteihin. Jos haluat nähdä mahdolliset liitännät, valitse asetus Show connection points.

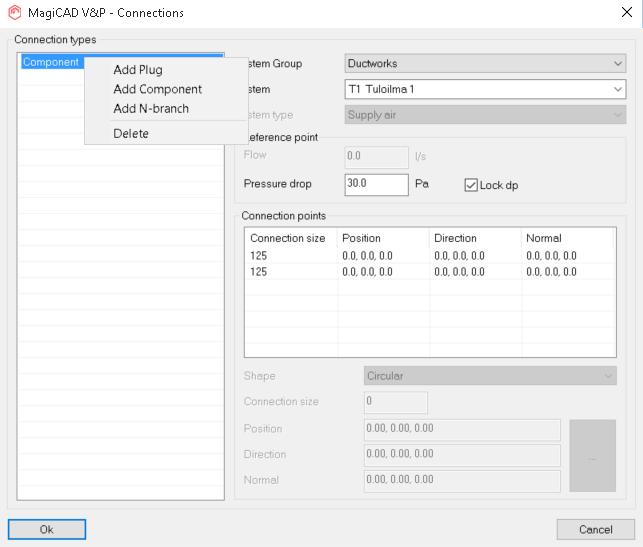

96 96 (109) Määritä liitoskohdalle järjestelmäryhmä, järjestelmä sekä mahdollinen järjestelmätyyppi. Määritä virtaus ja paineenlasku liitoskohdan viitekohdalle. Voit myös lukita tietyn painehäviön. Valitse Connection points -kentissä liitoskohdat, jotka haluat määrittää. Kun tämä on valittuna, voit määrittää ikkunan alaosassa muodon, liitoskohdan mitat ja sijainnin. Valitse liitoskohdan tyyppi liitoskohtiin, jotka haluat luoda objektiisi. Tämä tehdään napsauttamalla tätä kenttää hiiren kakkospainikkeella ja valitsemalla tarvittava tyyppi esiin tulevasta valintaikkunasta. Voit myös poistaa liitoskohtia käyttämällä Delete-valintaa.

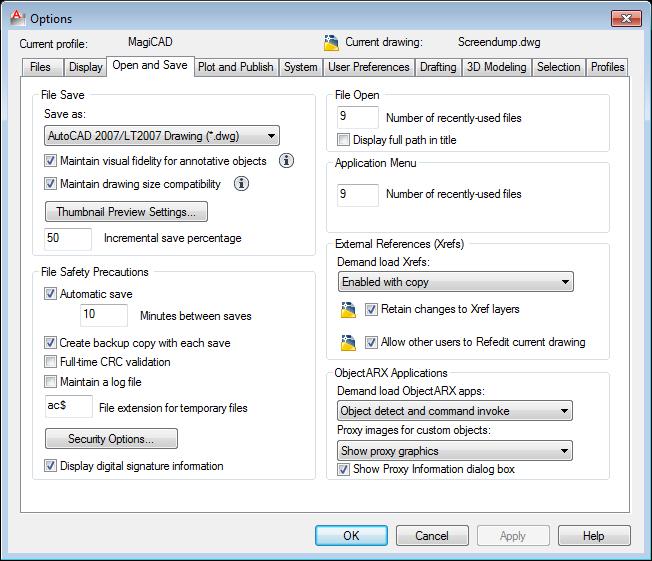

97 97 (109) 18. YHTEISTYÖ PROJEKTISSA 18.1 YHTEISTYÖASETUKSET Ohjelma hyödyntää tiettyjä AutoCAD-asetuksia ja -tiedostoja tietyllä tavalla, mikä on hyvä huomioida. Tarkista seuraavat seikat kohteena olevassa profiilissa piirustustiedostojesi vastaanottajan kanssa asetusvalintaikkunan Open and Save -välilehdellä. ARX-sovellusten lataamisasetukset.

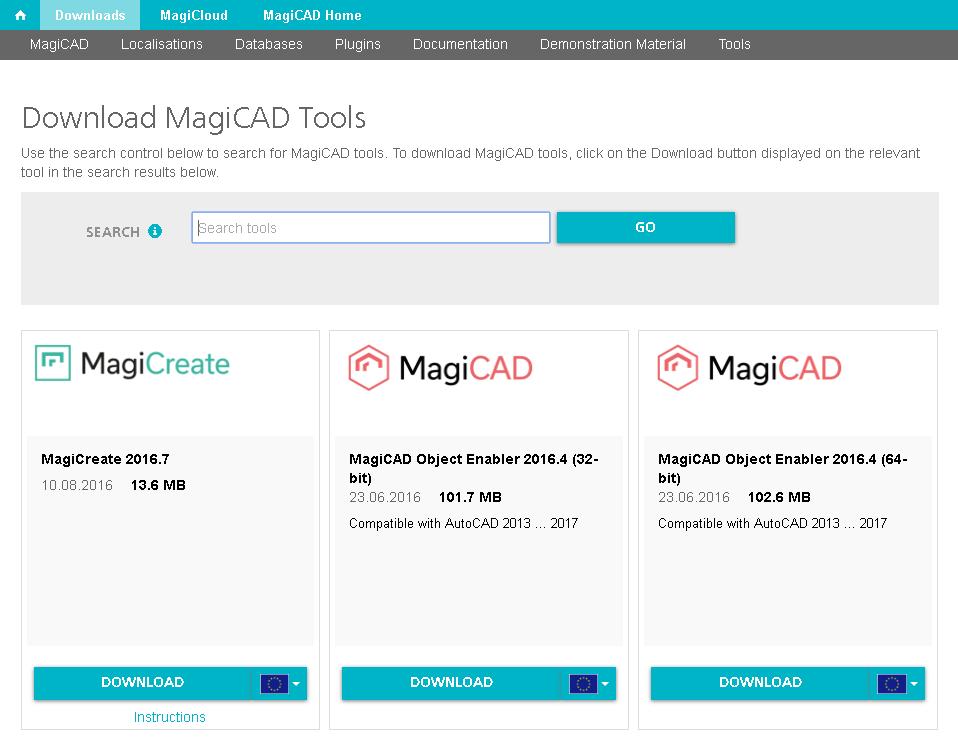

98 98 (109) MagiCAD Object Enabler Kollegasi voivat ladata MagiCAD Object Enabler -ohjelman ilmaiseksi alla mainitulta verkkosivustolta. Tämän ohjelman avulla kuka tahansa voi ilman MagiCADia avata tiedostosi, tarkastella niitä, siirtää ja poistaa asennuksiasi jne. MagiCAD Object Enabler edellyttää AutoCADia tai jotain sen osaa (ei AutoCAD LT:tä).

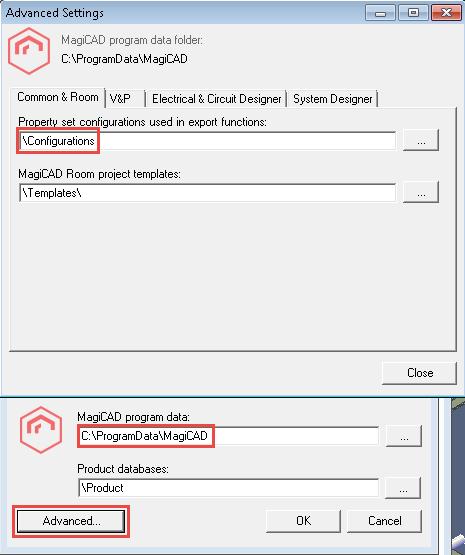

99 99 (109) 19. VIENTITOIMINNOT 19.1 OMINAISUUSSARJAN HALLINTA Määritä ensin hakupolku MagiCADSettings.xml-tiedostoon, joka on ominaisuussarjan vientitoiminnon määritystiedosto. Aloita valitsemalla kohta Modify the user settings ja Advanced...

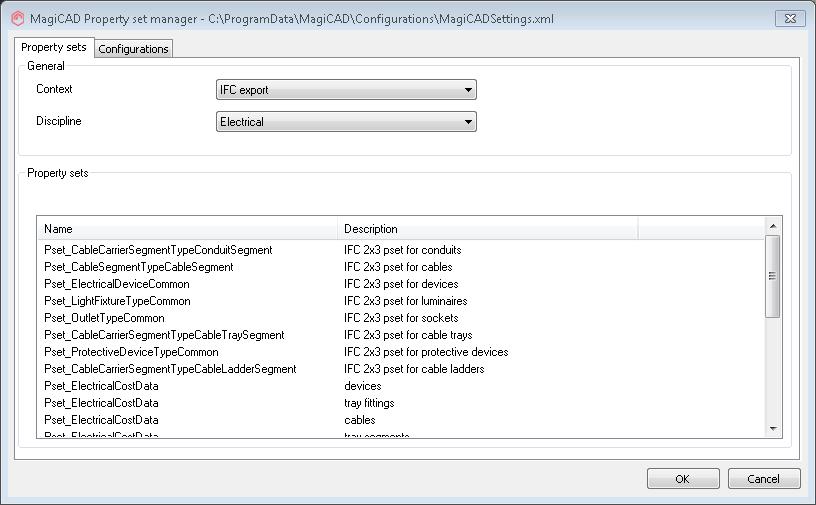

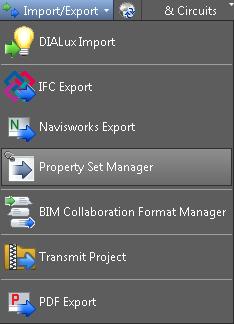

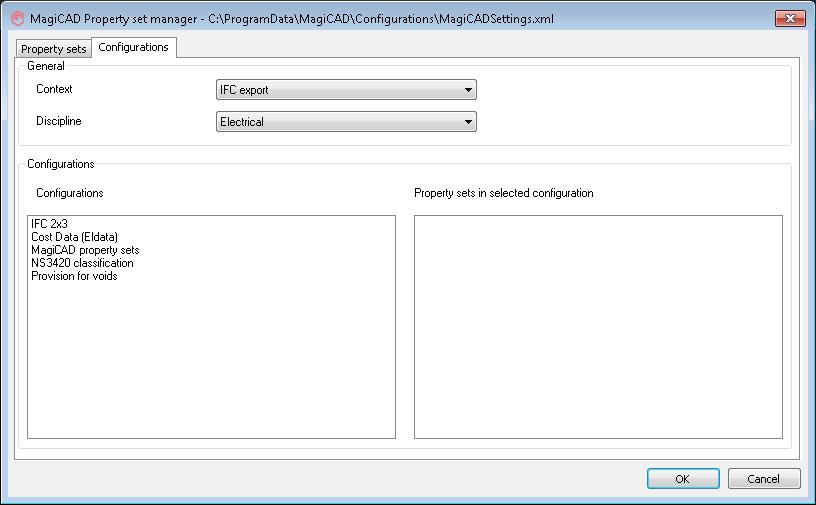

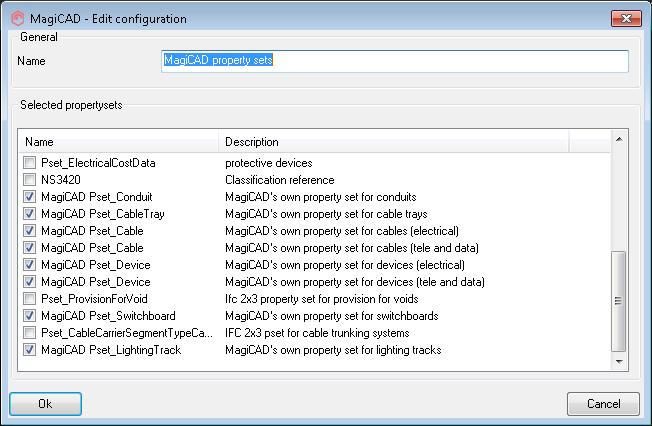

100 100 (109) Voit luoda omia IFC- ja Navisworks-ominaisuussarjoja Property set manager -toiminnolla. Aloita luomalla tarvittavat ominaisuussarjat ja luo sen jälkeen määritykset, jotka koostuvat yhdestä tai useammasta ominaisuussarjasta. Eri määrityksiä voidaan käyttää jatkossa IFC- ja Navisworks-vienteihin. Hallintatoiminto käynnistetään Property Set Manager -painikkeella ja avaamalla seuraava valintaikkuna. Valitse joko IFC export tai Navisworks export. Valitse järjestelmä: Electrical tai P&V. Voit vaihtaa määritysten ja ominaisuussarjojen välillä. Tämän jälkeen valitussa määrityksessä olevat ominaisuussarjat tulevat näkyviin tässä. Luo kopio valitusta määrityksestä. Hiiren kakkospainikevalikko Lisää uusi määritys. Voit valita määritykseen sisällytettävät ominaisuussarjat, jotka määritetään Property sets -välilehdellä. Muokkaa valittua määritystä. Poista valittu määritys. Tuo määrityksiä toisesta.xmltiedostosta. Kaikki määritykset ja ominaisuussarjat tuodaan.

101 101 (109) 19.2 OMINAISUUSSARJAT JA IFC-LUOKITUSVIITTEET MagiCAD-ohjelmiston Property sets -välilehdellä voit luoda ominaisuussarjoja tai IFC-luokitusviitteitä eri järjestelmiä varten IFC- tai Navisworks-sovellukseen vietäväksi. Vain valitut ominaisuussarjat viedään. Hiiren kakkospainikevalikko Luo uusi ominaisuussarja. Luo uusi IFC-luokitusviite. Muokkaa valittua ominaisuussarjaa. Poista ominaisuussarja. Luo kopio valitusta ominaisuussarjasta..

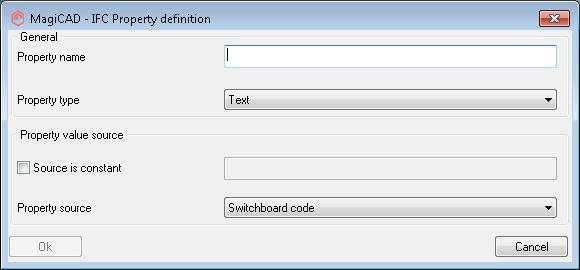

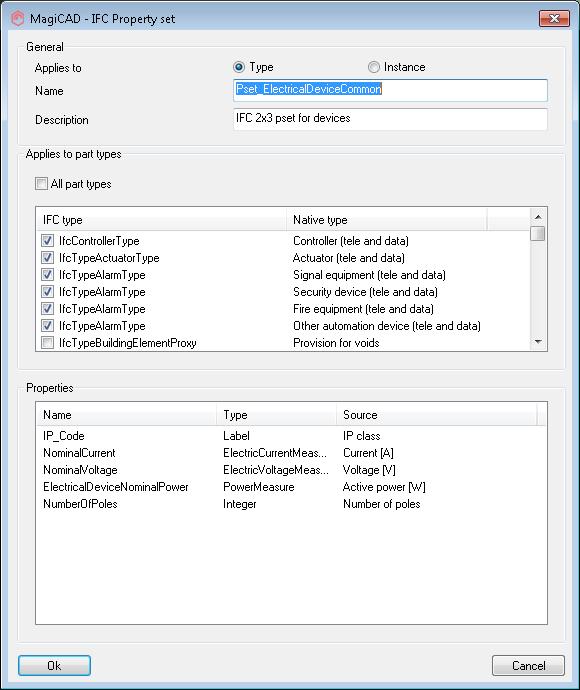

102 102 (109) Valitse, koskeeko ominaisuussarjasi instanssia vai tyyppiä. Nimeä ominaisuus. Valitse osat, joita ominaisuussarjasi koskee. Voit valita kaikki tyypit valitsemalla kohdan All part types vieressä olevan ruudun. Voit järjestää sarakkeita napsauttamalla otsikkoa, ja voit valita useita samanaikaisesti käyttämällä vaihtonäppäimen ja napsautuksen yhdistelmää tai Ctrl Hiiren kakkospainikevalikko Luo uusi ominaisuus / Muokkaa ominaisuutta. Nimeä ominaisuus. Valitse ominaisuuden tyyppi. Valitse lähde (jokin MagiCADominaisuus, esim. käyttäjäkoodi) ominaisuuden lähteeksi. Jos haluat määrittää vakion, valitse valintaruutu.

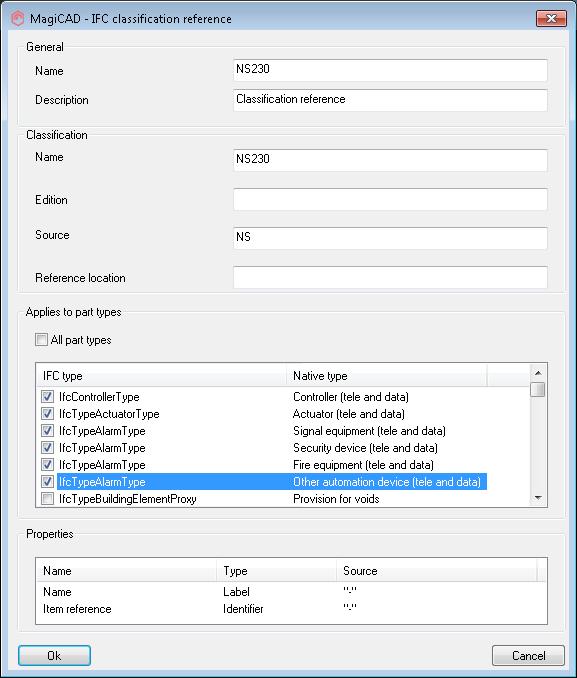

103 103 (109) 19.3 IFC-LUOKITUSVIITTEEN LUOMINEN/MUOKKAAMINEN Luokitusviitteitä voidaan luoda tia muokata samaan tapaan kuin ominaisuussarjoja. IFC-luokitusviitteitellä voi olla ainoastaan sen ominaisuuden lähteen nimi ja nimikeviittaus. Määritä luokitusviitteellesi nimi. Nimi, versio, lähde ja viite standardi-/ luokitusjärjestelmään. Valitse IFC-tyyppi, jota luokitusviitteesi koskee. Voit valita kaikki tyypit valitsemalla kohdan All part types vieressä olevan ruudun. Voit järjestää sarakkeita napsauttamalla otsikkoa, ja voit valita useita samanaikaisesti käyttämällä vaihtonäppäimen ja napsautuksen yhdistelmää tai Ctrl-näppäimen ja napsautuksen yhdistelmää. Hiiren kakkospainike valikko Valitse lähde (jokin MagiCAD-ominaisuus, esim. käyttäjäkoodi) ominaisuuden lähteeksi. Jos haluat määrittää vakion, valitse valintaruutu.

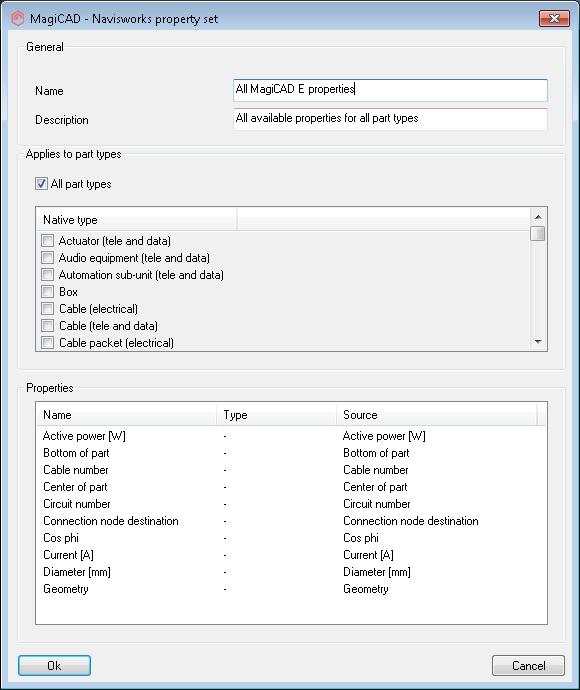

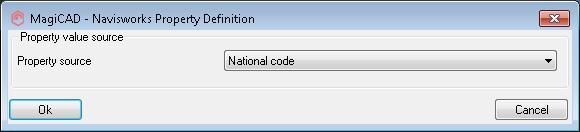

104 104 (109) 19.4 CREATING/EDITING A NAVISWORKS PROPERTY SET Navisworks-ominaisuussarjoissa voit päättää, mitä ominaisuuksia haluat viedä Navisworksiin. Ominaisuussarjoja valitaan samaan tapaan kuin IFC-ominaisuussarjoja. Määritä tässä nimi. Valitse osat, joita ominaisuussarjasi koskee. Voit valita kaikki tyypit valitsemalla kohdan All part types vieressä olevan ruudun. Voit järjestää sarakkeita napsauttamalla otsikkoa, ja voit valita useita samanaikaisesti käyttämällä vaihtonäppäimen ja napsautuksen yhdistelmää tai Ctrl Hiiren kakkospainikevalikko Luo uusi ominaisuus / Muokkaa ominaisuutta. Valitse jokin MagiCAD-ominaisuus, joka tulee näkyviin valittujen osien ominaisuussarjassa.

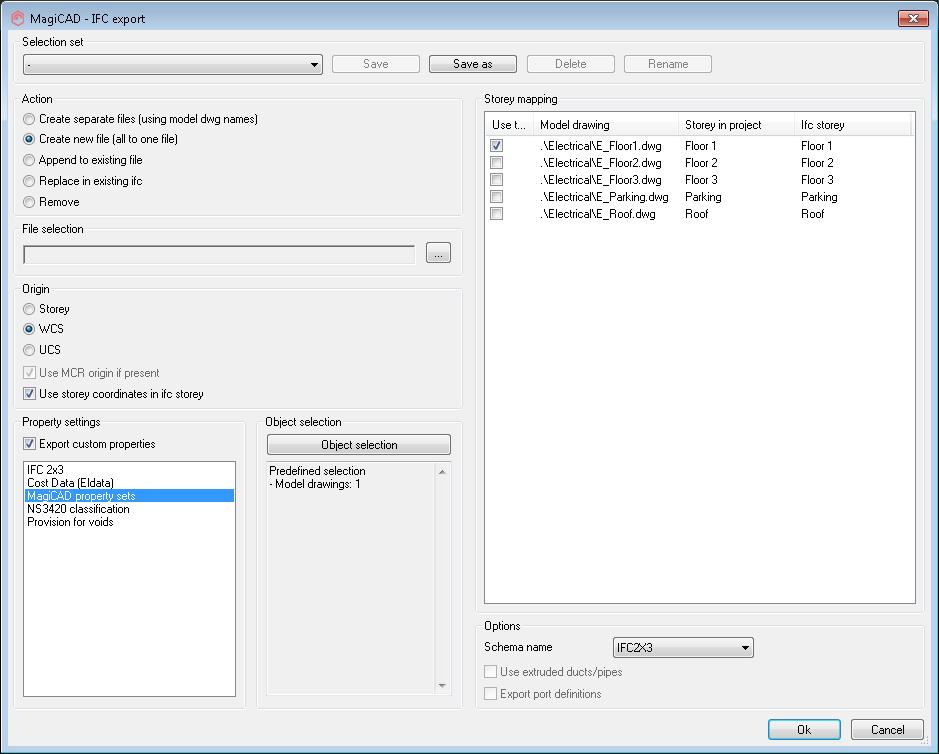

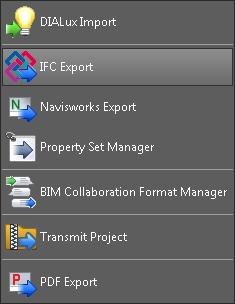

105 105 (109) 19.5 IFC EXPORT Voit viedä tiedot IFC-tiedostoon napsauttamalla IFC Export -painiketta. Valitse, haluatko viedä tiedot uuteen IFC-tiedostoon vai lisätä ne olemassa olevaan tiedostoon. Tässä voit tallentaa asetuksesi ja tehdä sitten valintoja tallennetuista asetuksista. Valitse yksi tai usea vietävä tiedosto. Määritä IFCtiedostojen tallennuskansio tai kohteena olevat IFC-tiedostot. Valitse viennissä käytettävä koordinaattijärjestelmä. Valitse, käytetäänkö viennin aikana ominaisuussarjoja, ja jos käytetään, mitä sarjoja.

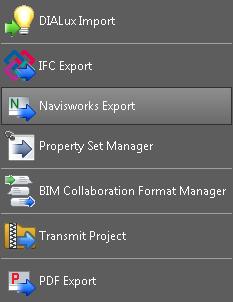

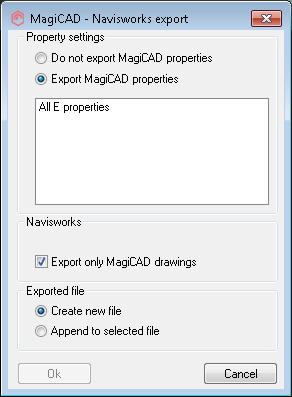

106 106 (109) 19.6 NAVISWORKS EXPORT Viedessäsi tietoja Navisworksiin voit valita, haluatko käyttää viennissä ominaisuussarjoja. Navisworks 2012 ei tue vientejä NWD-muotoon, vaan NWCOUT on syötettävä 2012:ssa NWC-tiedostojen luomiseksi. Jotta voit luoda Navisworks-vientejä, sinun on asennettava AutoCADiin Navisworksvientiliitännäinen. Valitse, käytetäänkö viennin aikana ominaisuussarjoja vai ei. Merkitse valintaruutu, jos haluat viedä vain MagiCAD-piirustuksia sisällyttämättä mitään ulkoisia viitteitä. Valitse, viedäänkö tiedot uuteen NWCtiedostoon vai lisätäänkö tiedot olemassa olevaan tiedostoon.

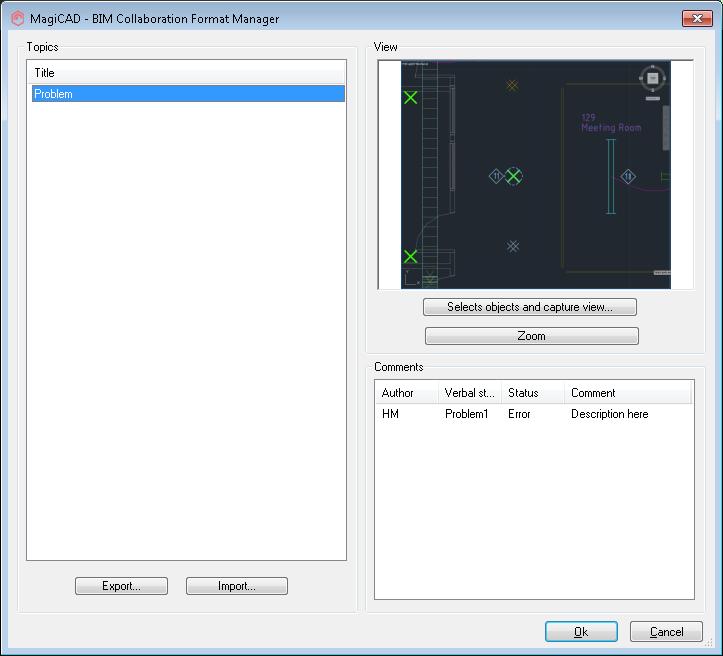

107 107 (109) 19.7 BCF, BIM COLLABORATION FORMAT MANAGER BCF:ää käyttämällä voidaan helposti vaihtaa tietoja projektin osallistujien kesken ja sisällyttää viitteitä piirustuksen kohtiin. Aloita lisäämällä aihe napsauttamalla paneelia hiiren kakkospainikkeella ja valitsemalla kohta Add topic. Valitse aiheeseen kuuluva näkymä käyttämällä painikkeita Select objects ja Capture view. Lisää kommentteja napsauttamalla Comments -paneelia hiiren oikealla painikkeella ja valitsemalla vaihtoehto Add comment. Napsauta lopuksi painiketta Export ja tallenna tiedot tiedostoon, jonka voit lähettää kollegallesi. Tämän jälkeen kollegasi voi etsiä kohdan tiedostossaan, kommentoida ja lähettää vastauksensa, jonka voit tuoda. Tällä tavoin prosessia voidaan jatkaa niin kauan kuin on tarpeen.

108 108 (109) TEHTÄVÄ 7: Tarkastele Property sets Manager toimintoa Luo IFC-vienti Luo BCF-vienti Muista kysyä neuvoa jos ongelmia ilmenee!

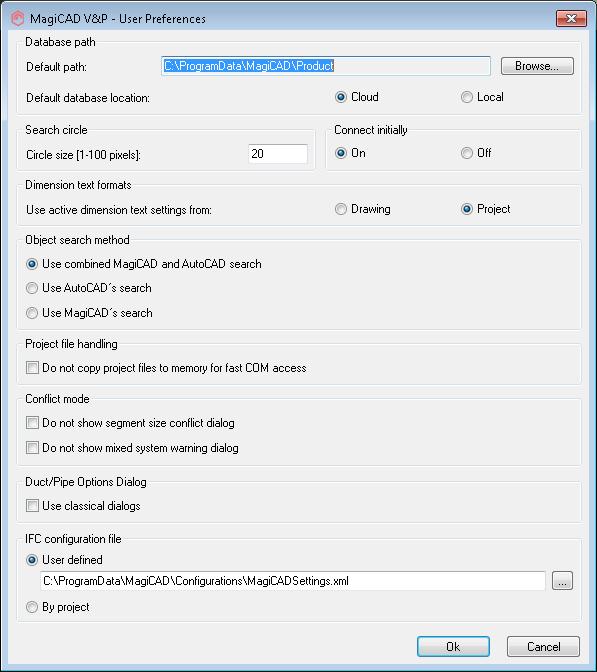

109 109 (109) 20. MUUTAMIA NEUVOJA LOPUKSI 20.1 MUISTA: Jos olet asentanut komponentteja väärään järjestelmään, voit vaihtaa järjestelmän Change Properties System -toiminnossa kyseisen ominaisuusryhmän alla. Tekstin koko voidaan muuttaa käyttämällä valintaa Change Properties Dimtext Dimtext Height. Jos liitäntäympyrä on mielestäsi liian suuri tai liian pieni, voit määrittää alueen laajuuden itse. Oletusarvo = 20.
