1 KNAUF DANOLINE UNITY 2017 UNITY RAJATTOMASTI MAHDOLLISUUKSIA 1

2 MUOTOILU JA TOIMINNALLISUUS KOHTAAVAT UNITY-KONSEPTI Yhtenäinen kattopinta luo arvokkaan ja uskottavan vaikutelman. Aluksi katon pinta on ehjä, tasainen, rikkumaton. Kun kattoon lisätään toimintoja, tyyneys häiriintyy. Yhtenäisyys katkeaa, pinta murtuu. Unity -rei ityksillämme pyrimme palauttamaan katon tyynen, yhtenäisen tilan tinkimättä nykyaikaisen kattorakenteen monikäyttöisyydestä. Unity -sarjan innoittajana on ollut halu luoda yhtenäinen kattopinta yksi ainoa pinta, joka on uusi merkkipaalu niin muotoilussa kuin toiminnallisuudessakin. Unity -perheeseen kuuluu kolme eri mallia: Unity 3, Unity 4 ja Unity Kutakin reikäkuviota on saatavana moniin tuotteisiin. Niillä kaikilla on erilainen reunan muoto, ilme, käyttöalue ja toiminnallisuus. Unity -malleja on saatavana myös näkyviin ripustusjärjestelmiin. Periaatteenamme on tässäkin luoda ratkaisuja, ei rajoitteita. Annamme mahdollisimman paljon tilaa ilmaisulle 2

3 JÄTÄ TILAA IHMEMINERAALILLE Ihmemineraaliksikin kutsuttu kipsi on kautta historian ollut taiteilijoiden, arkkitehtien ja rakentajien korvaamaton työväline. Kipsin muodostuminen alkaa kemiallisesta reaktiosta, kun tulivuorenpurkauksista vapautuvat rikkihiukkaset ajautuvat mereen. Sitä esiintyy kivenä, kvartsina ja puhtaimmillaan jalokiven kaltaisina kiteinä. Meille sen todellinen kauneus piilee kuitenkin rajattomissa käyttömahdollisuuksissa. Knauf Danoline haluaa herättää nuo mahdollisuudet eloon. Kipsi on rajaton luonnonvara, joka uusiutuu jatkuvasti luonnon prosesseissa. 3

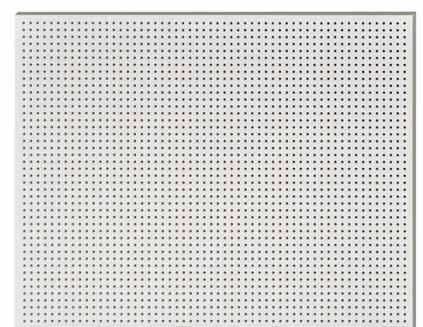

4 UNITY 3 Neliön muotoiset reiät, 3,5 x 3,5 mm Unity 3:n pikselimäiset, neliön muotoiset reiät antavat mallille huipputeknisen ilmeen. Se sopii ihanteellisesti tiloihin, joissa käytetään kovia, jalostettuja materiaaleja. Rei itys korostaa rakenteiden suoria linjoja ja tukevuutta. Saatavana olevat Unity 3 -tuotteet Contur Belgravia Plaza Unity 3 -sarjassa on saatavana kolme eri vakiotuotetta erilaisten muoto- ja toiminnallisuusvaatimusten täyttämiseksi. 4

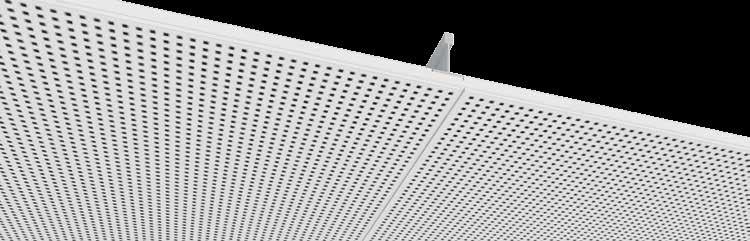

5 UNITY 3 REUNAT Unity 3 malleihin on saatavana seuraavat vakioreunat: CONTUR Piilotettu kehikko, reuna D+ BELGRAVIA Upotettu kehikko reuna E+ PLAZA Näkyvä kehikko reuna A+ Contur-, Belgravia- ja Plaza-tuotteiden reunat on muotoiltu uudelleen terävän ilmeen luomiseksi. Näin ne täydentävät Unity 3:n rei ityskuviota. Muita reunoja saatavana tilauksesta. Saatavana rei ittämättömänä tilauksesta. 8,3 8,3 3,5 AKUSTIIKKA αp 1,0 0,8 0,6 0,4 0,2 UNITY 3 3,5 x 3,5 mm, etäisyys reunasta 8⅓ mm Rei itys: 17,2 % 0, αp 0,35 0,65 0,85 0,85 0,75 0,85 αp 0,50 0,80 0,85 0,75 0,75 0,80 αp 0,60 0,85 0,85 0,85 0,85 0,90 Kannatinväli 65 mm, 50 mm mineraalivillaa, αw 0,85, NRC 0,80 Kannatinväli 200 mm, ei mineraalivillaa, αw 0,80, NRC 0,80 Kannatinväli 200 mm, 50 mm mineraalivillaa, αw 0,85, NRC 0,85 Hz 5

6 6

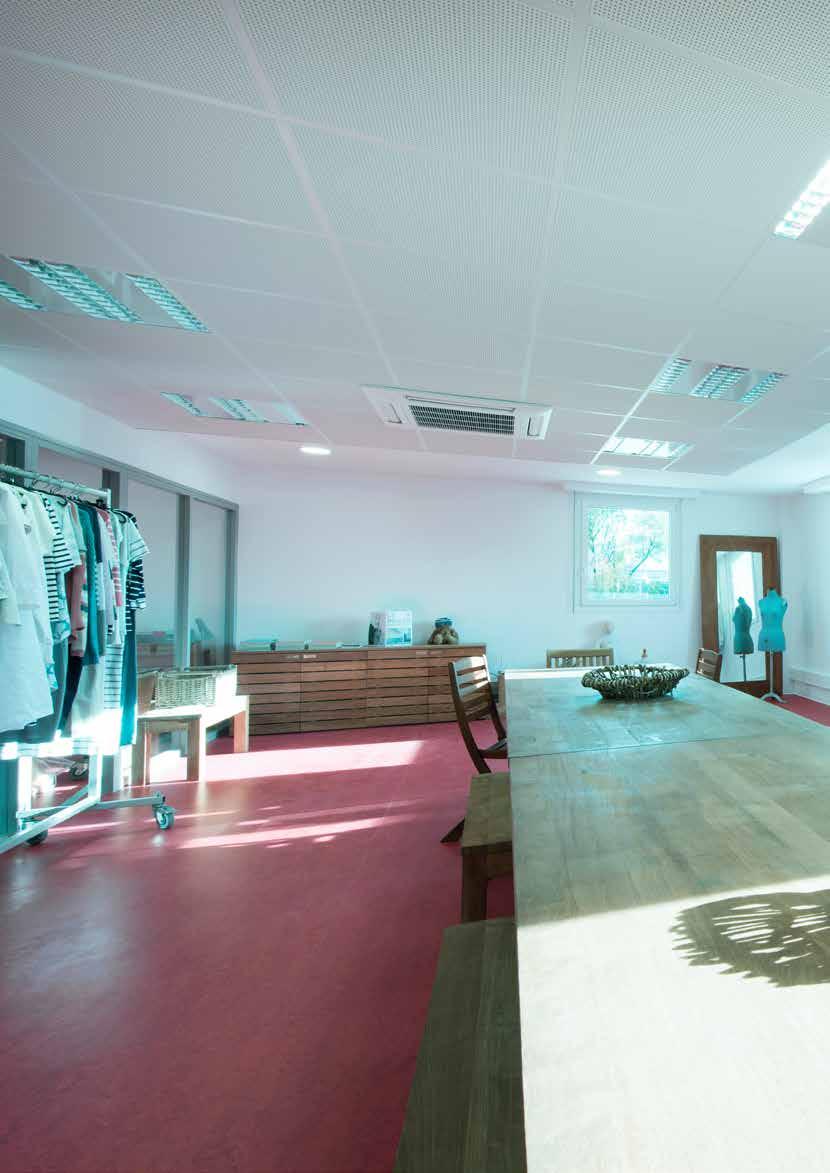

7 Plaza Contur Unity Unity 3 liikehuoneistossa 3 open office 7

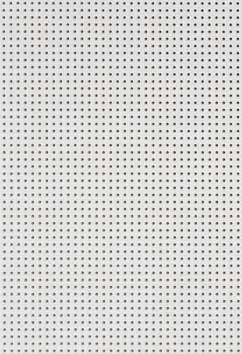

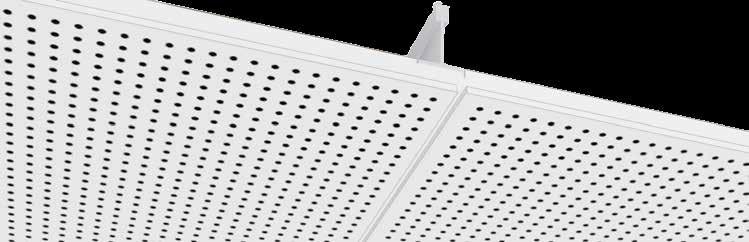

8 UNITY 4 Pyöreät reiät, Ø 4 mm Unity 4:n klassinen ilme luo pehmeän pinnan, joka kuvastaa kipsin muovautuvuutta. Se sopii ihanteellisesti tiloihin, joissa on valetut betoniseinät ja lattiat, ja tukee tilojen kolmiulotteista yleisvaikutelmaa. Unity 4 -sarjassa on saatavana kahta eri vakiotuotetta erilaisten muotoilu- ja toiminnallisuusvaatimusten täyttämiseksi. Saatavana olevat Unity 4 -tuotteet Contur Belgravia Plaza 8

9 UNITY 4 REUNAT Unity 4:een on saatavana seuraavat vakioreunat: UUSI REI ITYS CONTUR Ripustusjärjestelmä, reuna D+ BELGRAVIA Ripustusjärjestelmä E+-reuna PLAZA Ripustusjärjestelmä A+-reuna Contur-, Belgravia- ja Plaza-tuotteiden reunat on muotoiltu uudelleen terävän ilmeen luomiseksi. Näin ne täydentävät Unity 4:n rei ityskuviota. Muita reunoja saatavana tilauksesta. Saatavana rei ittämättömänä tilauksesta AKUSTIIKKA 10 αp UNITY 4 4 x 4 mm, etäisyys reunasta 10 mm Rei itys: 12,2 % 1,0 0,8 0,6 0,4 0,2 0, αp αp αp Kannatinväli 65 mm, 50 mm mineraalivillaa, αw 0.75, NRC 0.75 Kannatinväli 200 mm, ei mineraalivillaa, αw 0.65, NRC 0.65 Kannatinväli 200 mm, 50 mm mineraalivillaa, αw 0.70, NRC 0.70 Hz 9

10 10 Belgravia Unity 4 neuvotteluhuoneessa

11 Contur Unity 3 ostoskeskuksen Contur Unity 4 in a conference room 11

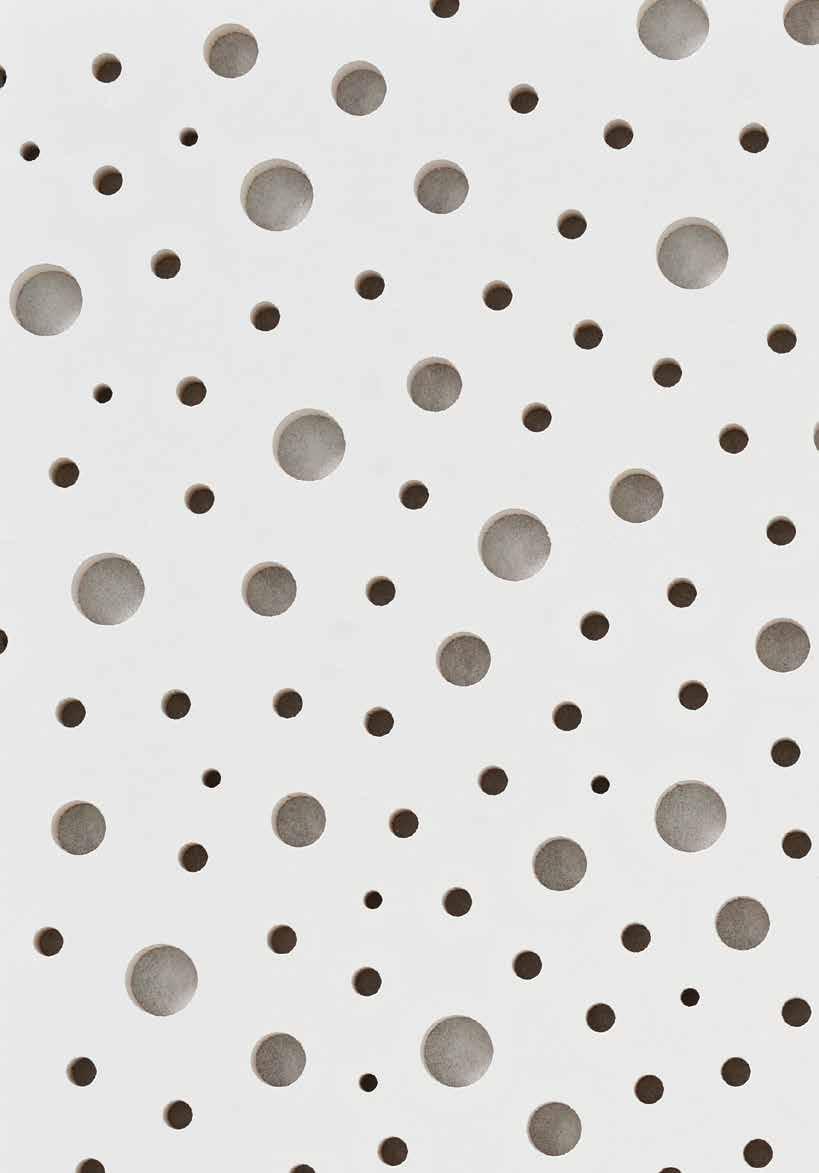

12 Unity Kolmenkokoisia pyöreitä reikiä: Ø 8 mm, Ø 15 mm ja Ø 20 mm. Unity :n retrotunnelma symboloi liikettä. Se on saanut innoituksensa veden ja ilman kohtaamisesta ilmakuplista. Malli sopii loistavasti tiloihin, joissa käytetään esimerkiksi puun kaltaisia lämpimiä materiaaleja tai orgaanisia muotoja, jotka kuvaavat linjojen hidasta, tasaista liikettä tilan halki. Unity mallia on saatavana kolmena eri vakiotuotteena erilaisten muotoilu- ja toiminnallisuusvaatimusten täyttämiseksi. Saatavana olevat Unity tuotteet Contur Belgravia Plaza 12

13 Unity REUNAT Unity vakiomalleihin on saatavana seuraavat reunat: CONTUR Ripustusjärjestelmä, reuna D+ BELGRAVIA Ripustusjärjestelmä E+-reuna PLAZA Ripustusjärjestelmä A+-reuna Contur-, Belgravia- ja Plaza-tuotteiden reunat on muotoiltu uudelleen terävän ilmeen luomiseksi. Näin ne täydentävät Unity :n rei ityskuviota. Muita reunoja saatavana tilauksesta. Saatavana rei ittämättömänä tilauksesta AKUSTIIKKA 20 1,0 αp U , Ø 8mm, Ø 15 mm, Ø 20 mm Rei itys: 10,80 % 0,8 0,6 0,4 0,2 0, αp 0,40 0,50 0,55 0,55 0,50 0,55 αp 0,40 0,55 0,60 0,60 0,50 0,50 αp 0,45 0,60 0,55 0,60 0,55 0,60 Kannatinväli 65 mm, 50 mm mineraalivillaa, αw 0,55, NRC 0,55 Kannatinväli 200 mm, ei mineraalivillaa, αw 0,60, NRC 0,55 Kannatinväli 200 mm, 50 mm mineraalivillaa, αw 0,60, NRC 0,55 Hz 13

14 Contur Unity koulun sisääntuloaulassa 14 Plaza Unity ostoskeskuksen

15 TIESITKÖ, ETTÄ... Knauf Danoline käyttää kaikissa rei itetyissä akustiikkakipsilevyissään Cleaneo-tekniikkaa. Contur Unity Wine & View viinibaari 15

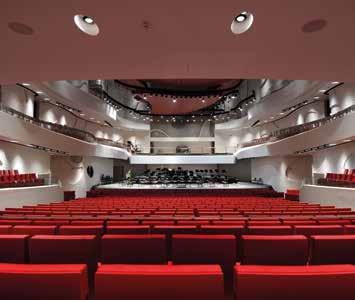

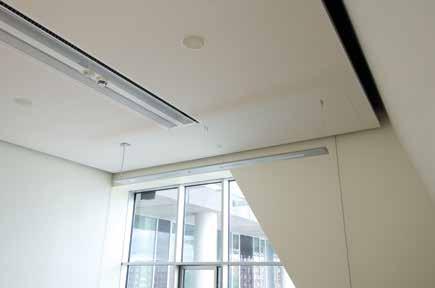

16 Picture text UNITY LUO KAUNISTA MUSIIKKIA AALBORGISSA Aalborgin musiikkitalo Tanskassa on kaupungin ja Pohjois-Jyllannin alueen uusi kulttuurikeskus. Itävaltalaisen Coop Himmelb(l)au -arkkitehtitoimiston suunnittelema arkkitehtoninen taidonnäyte vihittiin käyttöön vuonna Limvuonon rannalla sijaitseva rakennus on osa Aalborgin ranta-alueen laajempaa uudistusohjelmaa. Onnistunut yhteistyömme Coop Himmelb(l)aun kanssa hankkeen akustisten haasteiden ratkaisemisessa innoitti meitä Unity-järjestelmän kehittämisessä. Kun rei itys ulottuu aivan katon reunaan saakka, Unity onnistuu kohentamaan sekä äänen vaimennusominaisuuksia että katon ilmeen yhtenäisyyttä. Musiikkitalon ytimen muodostavat lämpiö ja paikkainen pääkonserttisali. Pääsalia ympäröivät pienemmät musiikkisalit sekä harjoitus- ja opetustilat, joita käyttävät läheisen Aalborgin yliopiston ja musiikkikoulun oppilaat sekä Aalborgin sinfoniaorkesteri. Koska rakennus on tehty palvelemaan musiikkia, arkkitehtien tavoitteena oli tyylikkäiden ja toimivien tilojen lisäksi ennen kaikkea poikkeuksellisen hyvä akustiikka. Oikeanlaisen akustisen ympäristön luomiseen käytettiinkin paljon aikaa ja vaivaa yhteistyössä alan huippuasiantuntijan, newyorkilaisen Artec Consultants konsulttitoimiston kanssa. Tavoite koski pääsalin lisäksi myös ympäröiviä tiloja. Knauf Danoline teki tiivistä yhteistyötä Coop Himmelb(l)aun kanssa kehittääkseen akustisesti toimivan kattoratkaisun harjoitus- ja opetustiloihin sekä muihin toiminnallisiin tiloihin. Tuloksena on akustiikkakatto, jossa yhdistyvät neutraali tila-akustiikka ja ihanteellinen jälkikaiku. Äänen absorptio ja heijastuminen ovat juuri oikeassa tasapainossa. Näin muusikot ja heidän opettajansa kuulevat musiikin vääristymättömänä. Arkkitehdit kertoivat valinneensa Contur Unity-katon sen vaimennusominaisuuksien ja pienen asennussyvyyden vuoksi. Pieni asennussyvyys on erittäin tärkeä tilaakustiikan kannalta, koska se merkitsee, että katto madaltuu vain hiukan. Lisäksi rei itys ulottuu aivan levyjen reunaan asti ja muotoilu peittää katon ripustusjärjestelmän, jolloin syntyy siisti, yhtenäinen kattopinta. 16

17 TUOTETIEDOT TUOTE REUNA REI ITYS KOKO LISTAJÄR- JESTELMÄ VALONHEIJASTUS- KYKY UNITY 3 S24 69,20% CONTUR UNITY 4 S24 71,60% D+-reuna UNITY x 625 x 12,5 mm S24 S24 72,20% UNITY x 625 x 12,5 mm S15 S24 69,20% BELGRAVIA UNITY 4 S15 S24 71,60% E+-reuna UNITY x 625 x 12,5 mm S15 S24 72,20% UNITY x 625 x 12.5 mm S15 S24 S15 69,20% Ihanteellinen sointi syntyy vain käyttämällä oikea määrä akustiikkamateriaaleja ja sijoittamalla ne oikein. Tilan joissakin osissa PLAZA on käytetty rei ittämättömiä levyjä äänen heijastamiseksi. UNITY 4 S15 S24 71,60% A+-reuna UNITY x 625 x 12,5 mm S15 S24 S15 72,20% MUKANA KAIKISSA TUOTTEISSAMME ILMANPUHDISTUS JA ILMANLAATU Sisäilma-arvo: 10 päivää Hiukkaspäästöt: matalat (< 0,75 mg) Aktiivinen ilman epäpuhtausriskien vähentäminen Cleaneo -tekniikan ansiosta. YMPÄRISTÖOLOSUHTEET Tuote on suunniteltu toimimaan normaaleissa käyttöolosuhteissa. Tuote on testattu 70 prosentin suhteellisessa ilmankosteudessa ja 25 C:n lämpötilassa. Tuote kestää enintään 50 C:n lämpötilan. KESTÄVYYS Tuotteet on tehty tukevasta kuituvahvistetusta materiaalista, jolla on erinomainen paineenkesto. Ne kestävät hyvin normaalikäyttöä ja huoltotoimenpiteitä, kuten uudelleenmaalausta. KUORMITUSKYKY 1 / A / Ei kuormaa PUHDISTUS Pöly voidaan poistaa pölyhuiskalla tai imurilla. Lika voidaan poistaa kostealla kankaalla tavanomaisin puhdistustavoin ja miedolla neutraalilla pesuaineella. PINNOITE Vakiovalkoiseksi maalattu pinta (lähin vastaavuus RAL 9003, kiilto 5) Muita värejä saatavana tilauksesta. DANISH INDOOR CLIMATE LABELLING (DIM) -SISÄILMALUOKITUS Sisäilma-arvo: 10 päivää Hiukkaspäästöt: matalat (< 0,75 mg) Lisätietoa Unity-tuotteista osoitteessa knaufdanoline.fi 17

18 LET S GET INSPIRED Primary school / France / Contur D+ UNITY / Jean-Michel LHOMMÉE architect Meeting room / France / Plaza A+ UNITY 3 / Ateliers du rempart architects Office / France / Plaza A+ UNITY 3 / Ateliers du rempart architects 18

19 Malmö Live / Sweden / Plaza A+ UNITY / Schmidt Hammer Lassen architecture Amphitheatre / France / Contur D+ UNITY / Linda AYDOSTIAN architect Offices / France / Plaza A / Linda AYDOSTIAN architect 19

20 KNAUF OY Lars Sonckin kaari Espoo Puh. (09) www: knaufdanoline.fi Katso Knauf Danoline -video ja innostu! 20
