Ulkovalaisinluettelo 2015

Transkriptio

1 Valaistus Ulkovalaisinluettelo 2015

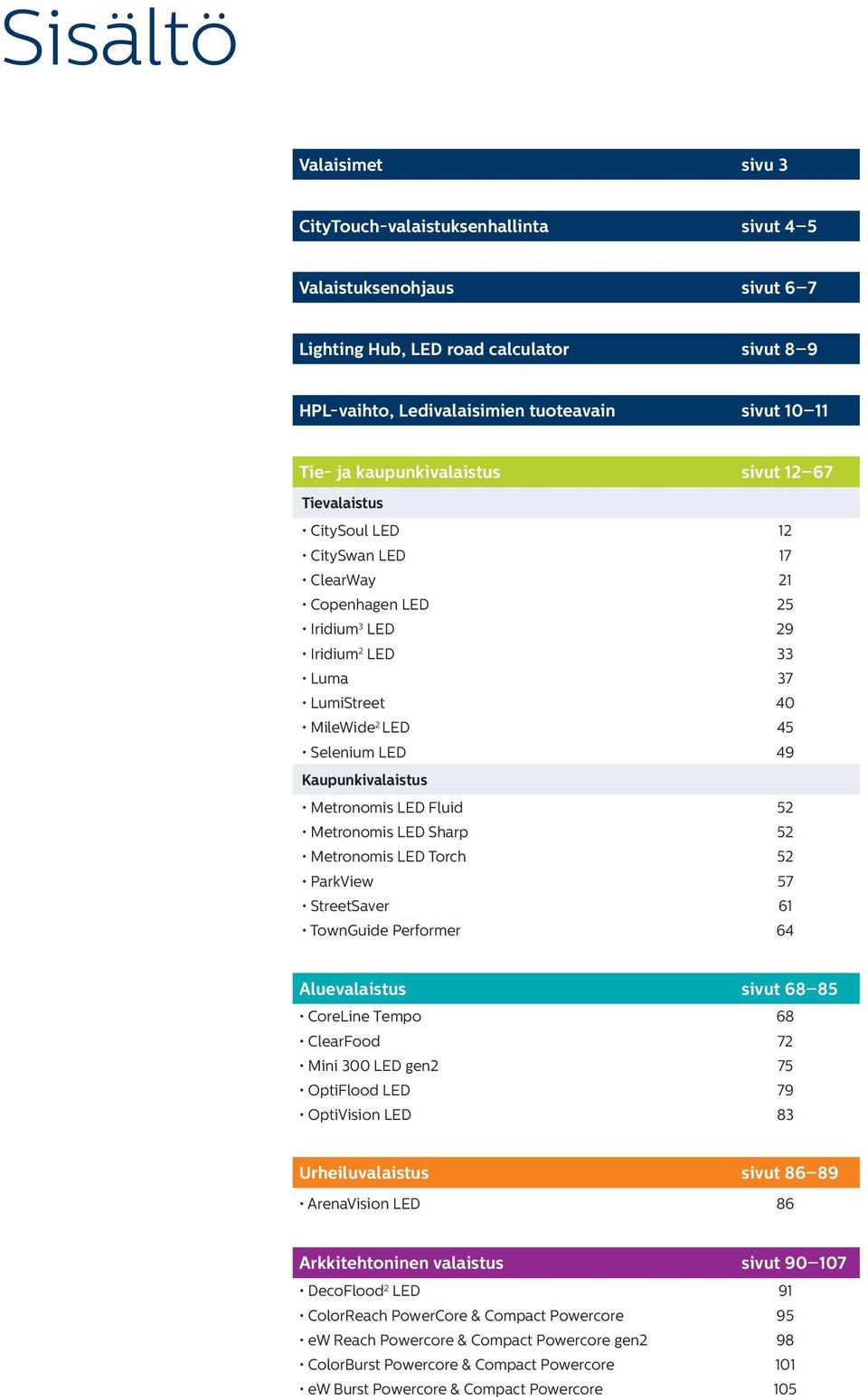

2 Sisältö Valaisimet sivu 3 CityTouch-valaistuksenhallinta sivut 4 5 Valaistuksenohjaus sivut 6 7 Lighting Hub, LED road calculator sivut 8 9 HPL-vaihto, Ledivalaisimien tuoteavain sivut Tie- ja kaupunkivalaistus sivut Tievalaistus CitySoul LED 12 CitySwan LED 17 ClearWay 21 Copenhagen LED 25 Iridium 3 LED 29 Iridium 2 LED 33 Luma 37 LumiStreet 40 MileWide 2 LED 45 Selenium LED 49 Kaupunkivalaistus Metronomis LED Fluid 52 Metronomis LED Sharp 52 Metronomis LED Torch 52 ParkView 57 StreetSaver 61 TownGuide Performer 64 Aluevalaistus sivut CoreLine Tempo 68 ClearFood 72 Mini 300 LED gen2 75 OptiFlood LED 79 OptiVision LED 83 Urheiluvalaistus sivut ArenaVision LED 86 Arkkitehtoninen valaistus sivut DecoFlood 2 LED 91 ColorReach PowerCore & Compact Powercore 95 ew Reach Powercore & Compact Powercore gen2 98 ColorBurst Powercore & Compact Powercore 101 ew Burst Powercore & Compact Powercore 105

3 Valaisimet Tie- ja kaupunkivalaistus CitySoul LED Sivu 12 CitySwan LED Sivu 17 ClearWay Sivu 21 Copenhagen LED Sivu 25 Iridium 3 LED Sivu 29 Iridium 2 LED Sivu 33 Luma LED Sivu 37 LumiStreet Sivu 40 MileWide 2 LED Sivu 45 Selenium LED Sivu 49 Metronomis LED Fluid Sivu 52 Metronomis LED Sharp Sivu 52 Metronomis LED Torch Sivu 52 ParkView Sivu 57 StreetSaver Sivu 61 TownGuide Performer Sivu 64 Alue- ja urheiluvalaistus CoreLine Tempo Sivu 68 ClearFlood Sivu 72 Mini 300 LED gen2 Sivu 75 OptiFlood LED Sivu 79 OptiVision LED Sivu 83 ArenaVision LED Sivu 86 Arkkitehtoninen valaistus DecoFlood 2 LED Sivu 91 ColorReach Powercore & Compact Powercore Sivu 95 ew Reach Powercore & Compact Powercore Sivu 98 ColorBurst Powercore & Compact Powercore Sivu 101 ew Burst Powercore & Compact Powercore Sivu 105 Ulkovalaisimet

4 Tee kaupungistasi turvallisempi ja viihtyisämpi CityTouch Philipsin innovatiivinen, käyttäjäystävällinen valaistuksenhallintaohjelmisto Älykäs ratkaisu. CityTouch-valaistuksen - hallinta ohjelmisto yhdistettynä ledivalaisimiin voi vähentää energiankulutusta yli 70 %. 70 Energiansäästö Kaupunkien valaisemiseen liittyy monia haasteita. Kustannussäästöjen lisäksi kaupunkien odotetaan toimivan ympäristöystävällisesti ja pienentävän energiankulutusta. Kaupungistumisen myötä energian tarve kasvaa, tehden energiankulutukselle asetettujen tavoitteiden saavuttamisesta entistä vaikeampaa. Maailmanlaajuiset haasteet, kuten ilmastonmuutos, raaka-aineiden väheneminen ja kasvavat energianhinnat, pahentavat tilannetta entisestään. Älykäs valaistuksen hallinta CityTouch-kielellä sanottuna älyvalaistus on ratkaisu näihin haasteisiin. Älyvalaistuksella tarkoitamme älykästä ja joustavaa valaistuksen hallintaa, jonka avulla kaupungit voivat säätää valaistusta eri tarpeiden mukaan, oli sitten kyseessä vuodenaika, sääolosuhteet tai liikenneruuhka, ja samalla saavuttaa energia- ja kustannussäästöjä. Lähde: Gas Natural Fenosa -raportti (2012) 4 Ulkovalaisimet 2014

5 Oikeanlainen valaistus. CityTouch valaisee pimeät, turvattomilta tuntuvat 10 Parantunut turvallisuuden tunne alueet valo tasoilla, jotka on tarkasti kohdennettu tarpeen mukaan. CityTouch auttaa luomaan valoisan, eloisan ja monipuolisen kaupunkikuvan, joka parantaa asukkaiden hyvinvointia ja turvallisuuden tunnetta, ja tekee kaupungeista miellyttäviä paikkoja asua ja työskennellä. Joustavan valaistuksen avulla voidaan parantaa teiden ja katujen turvallisuutta valaisemalla pimeät, turvattomilta tuntuvat alueet, ja lisäämällä valaistusta etenkin risteyksissä ja suojateillä. Sen avulla voidaan myös helposti säätää valaistusta kulttuuritapahtumien ja juhlapäivien ajaksi, luoden kutsuvan tunnelman asukkaille ja matkailijoille. Lähde: Municipal Street Lighting Consortium, Los Angelesin kaupunki (2012) Hyvin suunniteltu ohjelmisto. CityTouchin tarjoaman käyttäjäystävällisen ja luotettavan ohjelmisto ratkaisun avulla kaupungin valaistusta 99,9 Järjestelmän käytettävyys voidaan hallita dynaamisesti, inter aktiivisesti ja joustavasti. Valaistuksenhallintaohjelmiston odotetaan olevan erittäin käyttäjäystävällinen, intuitiivinen ja ennen kaikkea käytettävissä kellon ympäri. Sen tulee olla helposti ymmärrettävä ja tarjota luotettavat tiedonhallintavalmiudet, kattava valikoima ohjaustoimintoja, automaattiset päivitykset ja rajaton skaalautuvuus. CityTouch on vastaa näihin vaatimuksiin. Sen avulla voidaan hallita koko kaupungin valaistusinfrastruktuuria, ja se tarjoaa kattavan kokonaiskuvan kaikista valaistusta koskevista tiedoista. Vakaan järjestelmän lisäksi CityTouch lisää avoimuutta, selkeyttä ja käytettävyyttä, jotka ovat ratkaisevia tekijöitä kaupunki- ja kuntapalveluiden suunnittelussa. Lähde: Availability report, CityTouch ( ) Ulkovalaisimet

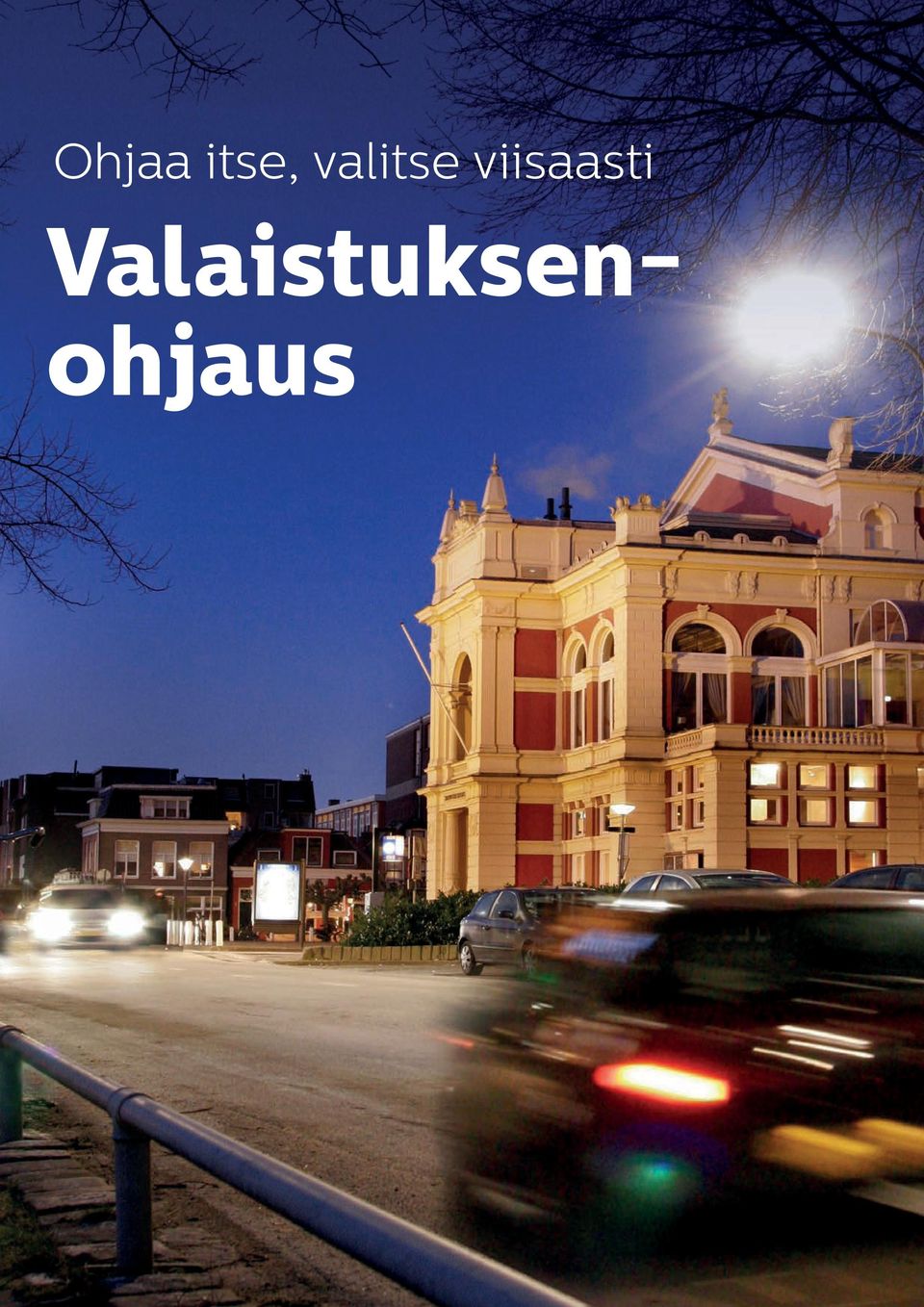

6 Ohjaa itse, valitse viisaasti Valaistuksenohjaus 6 Ulkovalaisimet 2014

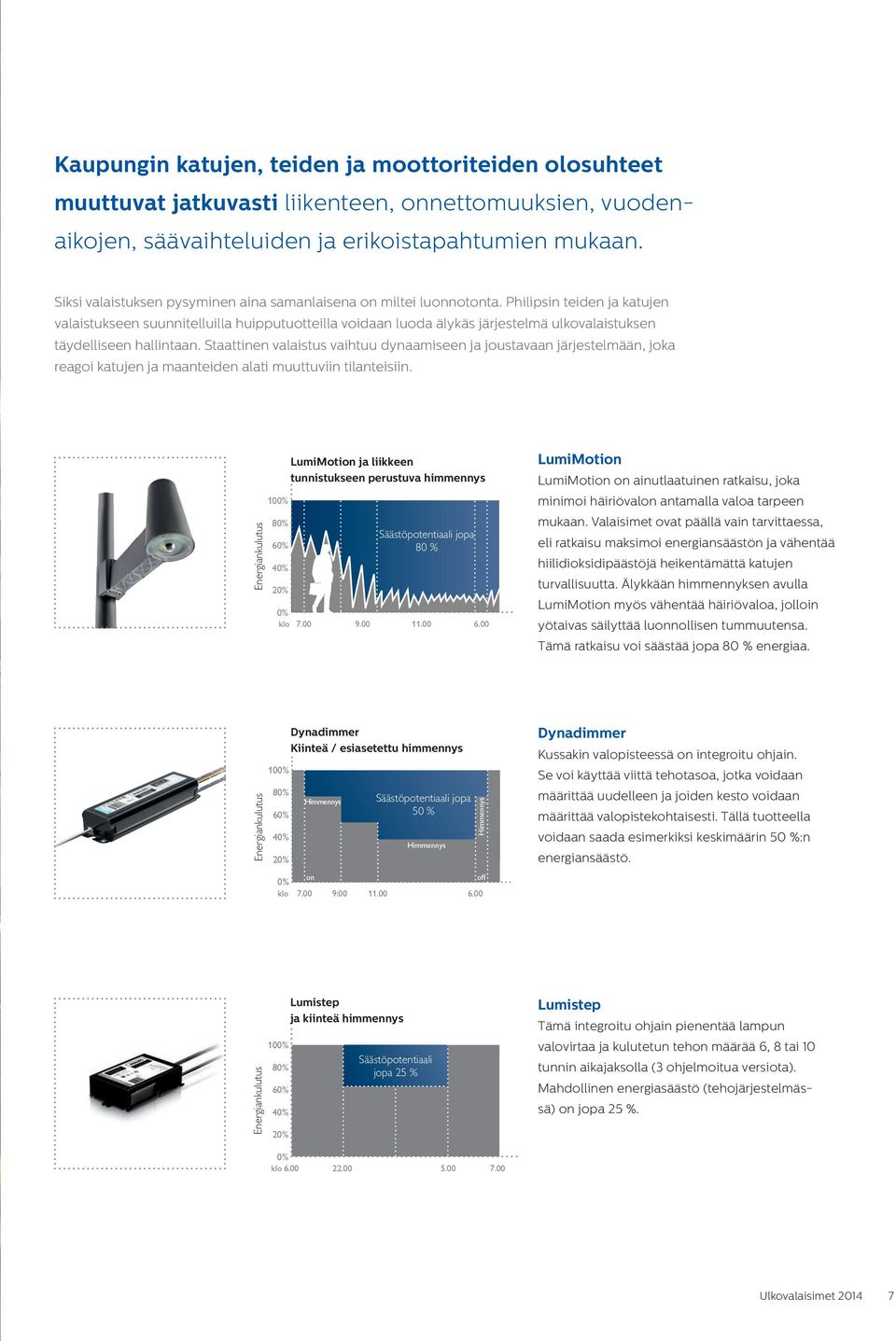

7 Kaupungin katujen, teiden ja moottoriteiden olo suhteet muuttuvat jatkuvasti liikenteen, onnettomuuksien, vuoden aikojen, säävaihteluiden ja erikoistapahtumien mukaan. Siksi valaistuksen pysyminen aina samanlaisena on miltei luonnotonta. Philipsin teiden ja katujen valaistukseen suunnitelluilla huipputuotteilla voidaan luoda älykäs järjestelmä ulko valaistuksen täydelliseen hallintaan. Staattinen valaistus vaihtuu dynaamiseen ja joustavaan järjestelmään, joka reagoi katujen ja maanteiden alati muuttuviin tilanteisiin. LumiMotion LumiMotion ja liikkeen tunnistukseen perustuva himmennys LumiMotion on ainutlaatuinen ratkaisu, joka minimoi häiriövalon antamalla valoa tarpeen Energiankulutus 100% 80% mukaan. Valaisimet ovat päällä vain tarvittaessa, Säästöpotentiaali Saving potentialjopa up 80 to % 70% 60% eli ratkaisu maksimoi energiansäästön ja vähentää hiili dioksidipäästöjä heikentämättä katujen 40% tur val lisuutta. Älykkään himmennyksen avulla 20% LumiMotion myös vä hentää häi riö valoa, jolloin 0% klo yötaivas säilyttää luon nol lisen tummuutensa Tämä ratkaisu voi säästää jopa 80 % energiaa. Dynadimmer Dynadimmer Kiinteä / esiasetettu himmennys Kussakin valopisteessä on integroitu ohjain. Se voi käyttää viittä tehotasoa, jotka voidaan 80% Himmennys 60% Säästöpotentiaali jopa 50 % 40% määrittää uudelleen ja joiden kesto voidaan Himmennys Energiankulutus 100% määrittää valopistekohtaisesti. Tällä tuotteella voidaan saada esimerkiksi keskimäärin 50 %:n Himmennys energiansäästö. 20% on 0% klo 7.00 off 9: Lumistep ja kiinteä himmennys Lumistep Tämä integroitu ohjain pienentää lampun Energiankulutus 100% valo virtaa ja kulutetun tehon määrää 6, 8 tai 10 Säästöpotentiaali jopa 25 % 80% tunnin aikajaksolla (3 ohjelmoitua versiota). 60% Mahdollinen energiasäästö (tehojärjestelmäs- 40% sä) on jopa 25 %. 20% 0% klo Ulkovalaisimet

8 Etsi tietoa ja inspiroidu Philips Lighting Hub Lataa ilmaiseksi iphone-, ipad- tai Android-sovellus. Philips Lighting Hub -sovellus on loistava inspiraation- ja tiedonlähde, joka tarjoaa kattavan ammattivalaistuksen tietopaketin. Philipsin tuote luettelo ja mielenkiintoiset projektit ovat selailtavissa vaivattomasti sovelluksen avulla. Tutustu tuotteisiin ja ratkaisuihin, joita käytetään eri valaistustehosteiden luomiseen. Lighting Hub toimii erinomaisesti offline-tilassa. Voit jakaa sovelluksen tiedot sähköpostin, Twitterin tai LinkedInin välityksellä. Suosikkituotteet voidaan tallentaa helposti Suosikit-osioon. 8 Ulkovalaisimet 2014

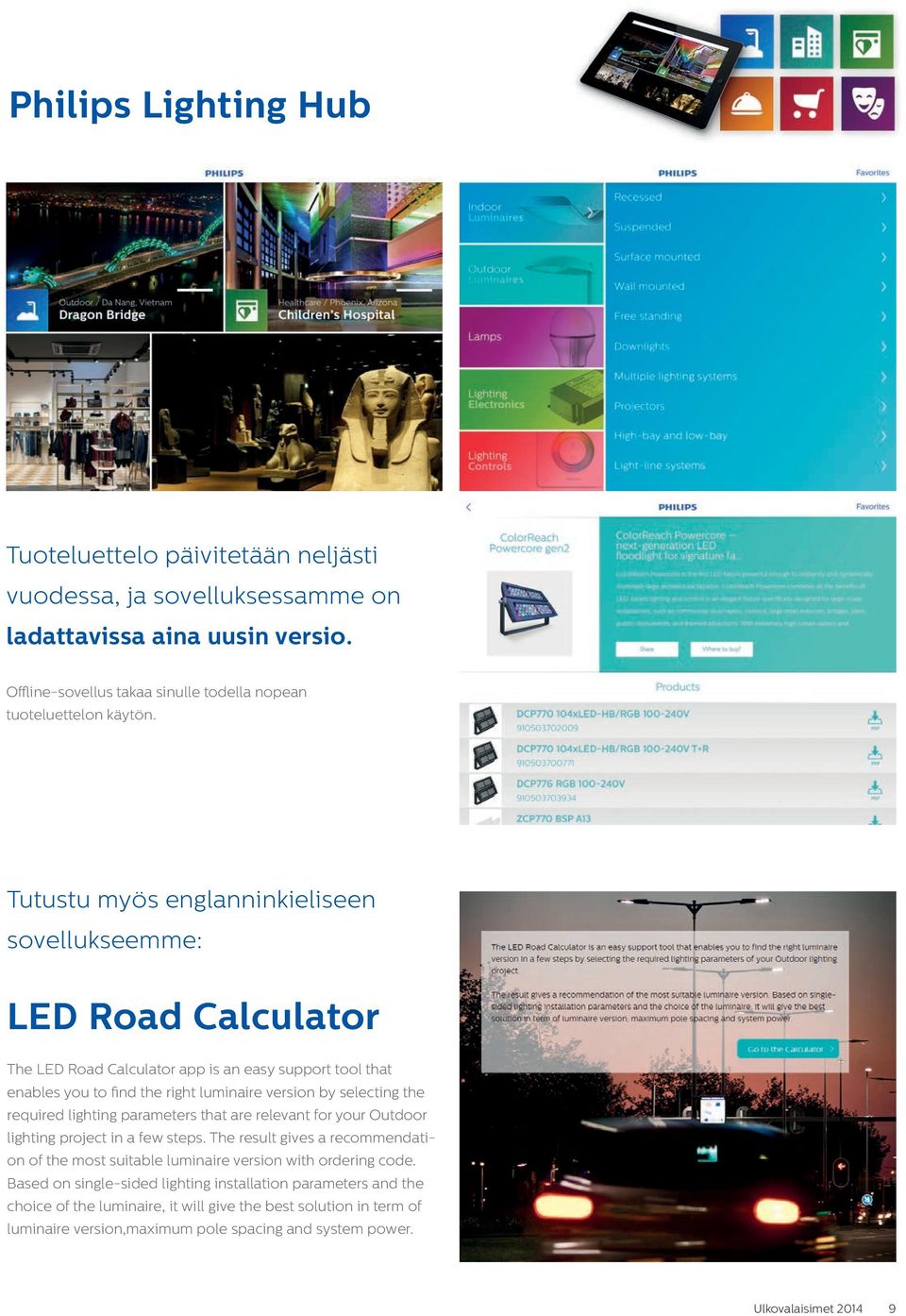

9 Philips Lighting Hub Tuoteluettelo päivitetään neljästi vuodessa, ja sovelluksessamme on ladattavissa aina uusin versio. Offline-sovellus takaa sinulle todella nopean tuoteluettelon käytön. Tutustu myös englanninkieliseen sovellukseemme: LED Road Calculator The LED Road Calculator app is an easy support tool that enables you to find the right luminaire version by selecting the required lighting parameters that are relevant for your Outdoor lighting project in a few steps. The result gives a recommendation of the most suitable luminaire version with ordering code. Based on single-sided lighting installation parameters and the choice of the luminaire, it will give the best solution in term of luminaire version,maximum pole spacing and system power. Ulkovalaisimet

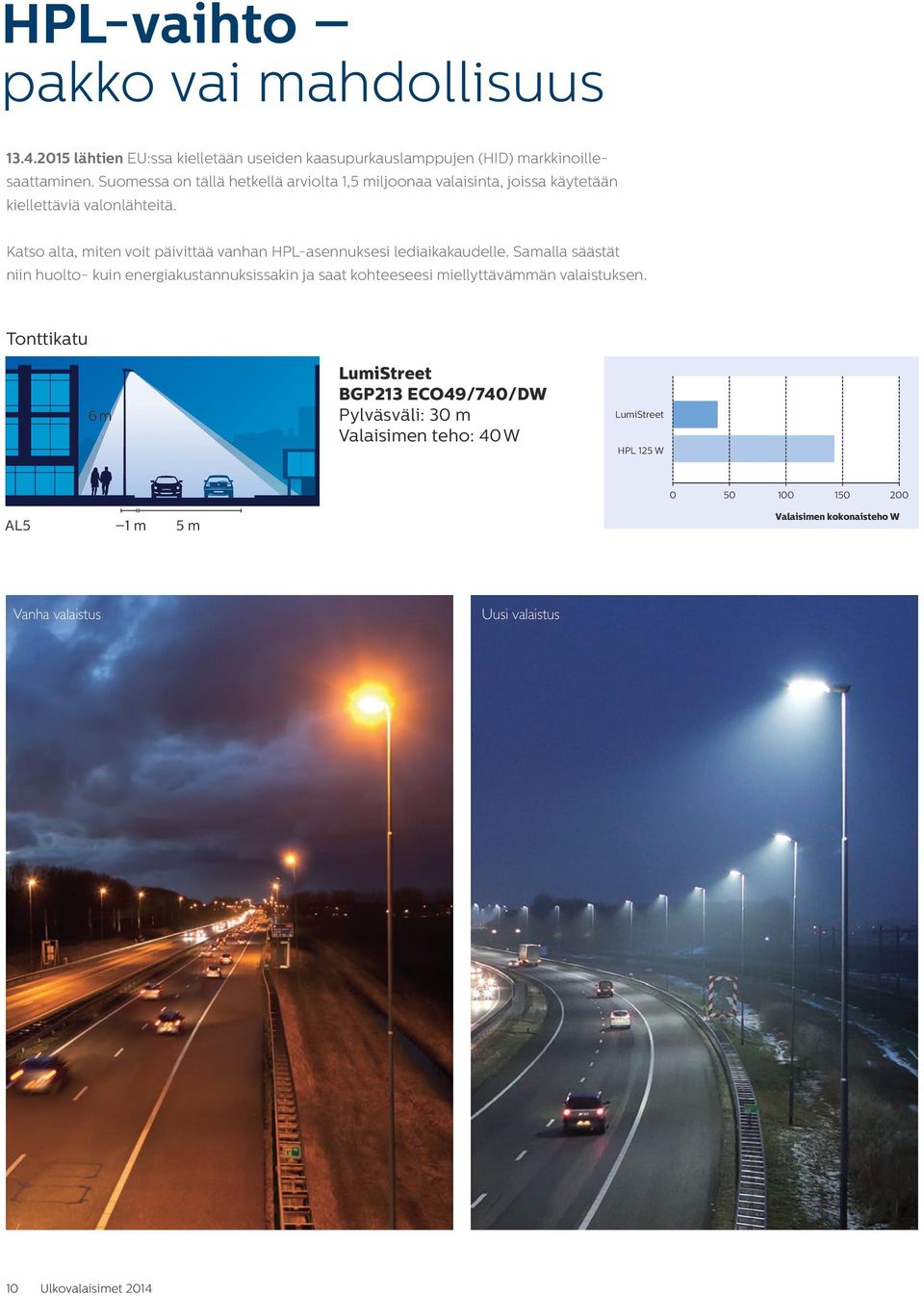

10 HPL-vaihto pakko vai mahdollisuus lähtien EU:ssa kielletään useiden kaasupurkauslamppujen (HID) markkinoillesaattaminen. Suomessa on tällä hetkellä arviolta 1,5 miljoonaa valaisinta, joissa käytetään kiellettäviä valonlähteitä. Katso alta, miten voit päivittää vanhan HPL-asennuksesi lediaikakaudelle. Samalla säästät niin huolto- kuin energiakustannuksissakin ja saat kohteeseesi miellyttävämmän valaistuksen. Tonttikatu 6 m LumiStreet BGP213 ECO49/740/DW Pylväsväli: 30 m Valaisimen teho: 40 W LumiStreet HPL 125 W AL5 1 m 5 m Valaisimen kokonaisteho W Vanha valaistus Uusi valaistus 10 Ulkovalaisimet 2014

11 Ledivalaisimien tuoteavain näin luet tyyppimerkintää Katso tuoteavaimesta, mitä Philips-ledivalaisimien tyyppimerkintä kertoo sinulle. Esimerkkinä on LumiStreet-valaisin. BGP213 LLED120/ 740 I DW D9 MSP CLO 48/60 A BWP Tuoteperhe BGP, 213 pieni 214 iso 2. Lediyksikkö 120 = lm 3. Värintoistoindeksi > 70, värilämpötila 4000 K 4. Suojausluokka I tai II 5. Optiikka DM keskileveä, DW leveä 6. Ohjaus/säätö D7 1 10V, D9 Dali, D13 Jännitesäätö 7. Käsittely MSP (Marine salt protected coating) 8. Vakiovalo-ominaisuus CLO, DDF DynaDimmer, LS Lumistep 9. Sovite 32 48A, 48 60A, 76A, A säädettävä 10. Pakkaus BWP Multipack eli monipakkaus Ledivalaisimien tyypitykset Dynadimmer-vakiohimmennys Dynadimmer-himmennys asiakkaan aikataulun mukaan Lumistep-himmennys (6 h ja 8 h) SDU-ohjaus Line Switch -releellä Ohjaus 1 10V Dali-ohjaus Optiikat DDF1, DDF2, DDF3 DDC LS-6, LS-8 D4, D5 D7 D9 DM, DC, DW, DN, DK, A, S... Ulkovalaisimet

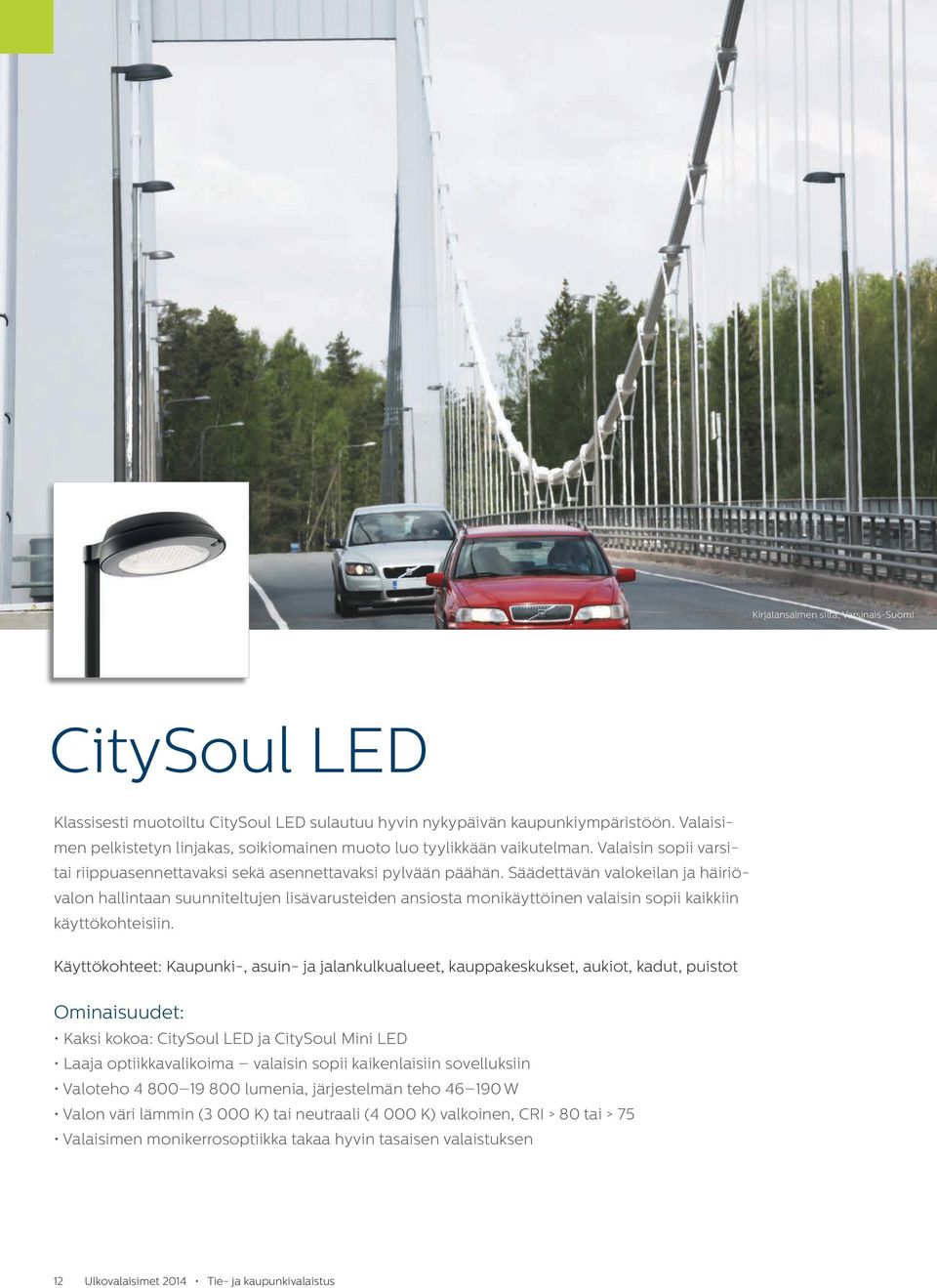

12 Kirjalansalmen silta, Varsinais-Suomi CitySoul LED Klassisesti muotoiltu CitySoul LED sulautuu hyvin nykypäivän kaupunkiympäristöön. Valaisimen pelkistetyn linjakas, soikiomainen muoto luo tyylikkään vaikutelman. Valaisin sopii varsitai riippuasennettavaksi sekä asennettavaksi pylvään päähän. Säädettävän valokeilan ja häiriövalon hallintaan suunniteltujen lisävarusteiden ansiosta monikäyttöinen valaisin sopii kaikkiin käyttökohteisiin. Käyttökohteet: Kaupunki-, asuin- ja jalankulkualueet, kauppakeskukset, aukiot, kadut, puistot Ominaisuudet: Kaksi kokoa: CitySoul LED ja CitySoul Mini LED Laaja optiikkavalikoima valaisin sopii kaikenlaisiin sovelluksiin Valoteho lumenia, järjestelmän teho W Valon väri lämmin (3 000 K) tai neutraali (4 000 K) valkoinen, CRI > 80 tai > 75 Valaisimen monikerrosoptiikka takaa hyvin tasaisen valaistuksen 12 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

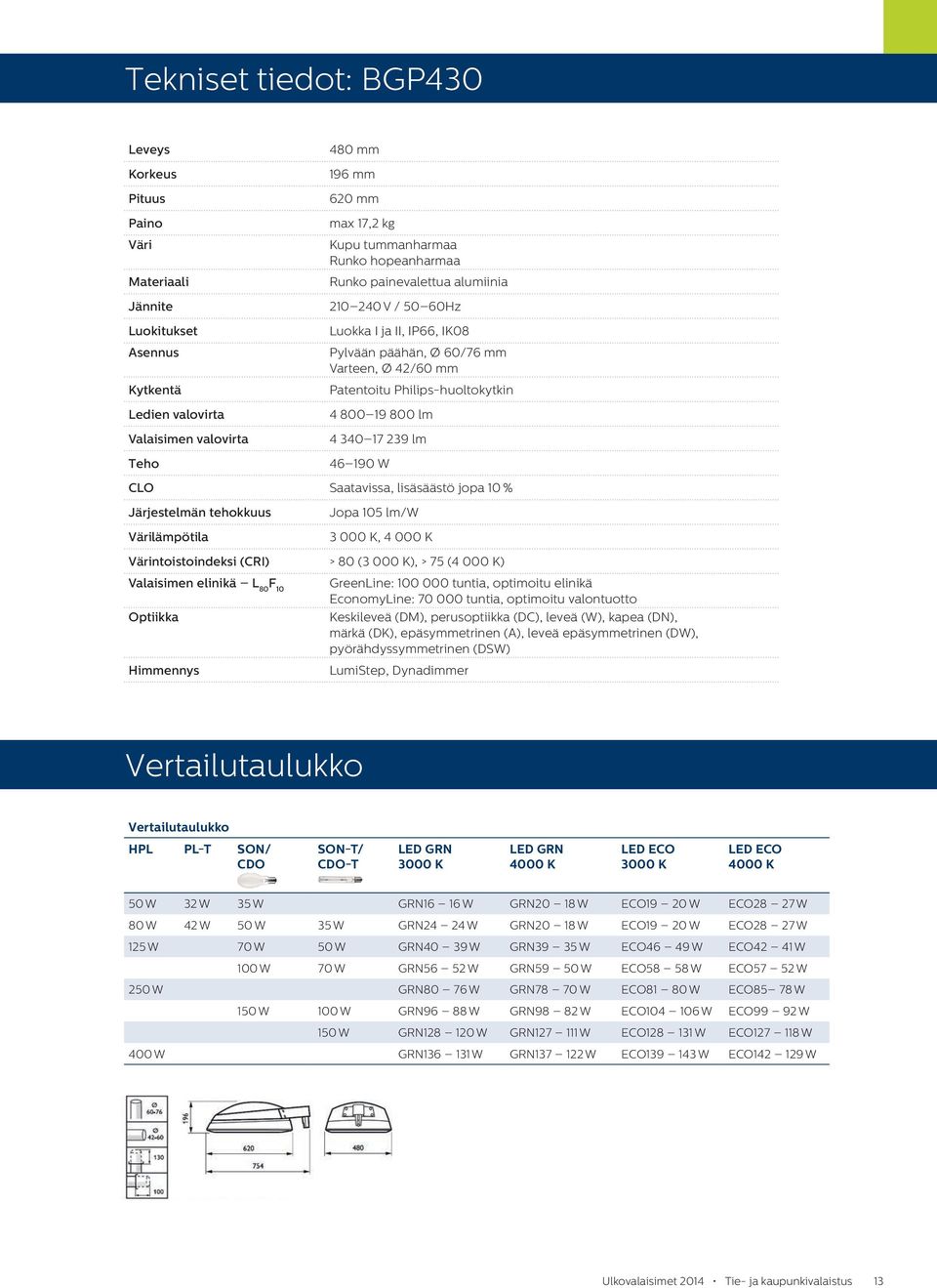

13 Tekniset tiedot: BGP430 Leveys Korkeus Pituus Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Ledien valovirta Valaisimen valovirta Teho 480 mm 196 mm 620 mm max 17,2 kg Kupu tummanharmaa Runko hopeanharmaa Runko painevalettua alumiinia V / 50 60Hz Luokka I ja II, IP66, IK08 Pylvään päähän, Ø 60/76 mm Varteen, Ø 42/60 mm Patentoitu Philips-huoltokytkin lm lm W CLO Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Värilämpötila Jopa 105 lm/w K, K Värintoistoindeksi (CRI) > 80 (3 000 K), > 75 (4 000 K) Valaisimen elinikä L 80 F 10 Optiikka Himmennys GreenLine: tuntia, optimoitu elinikä EconomyLine: tuntia, optimoitu valontuotto Keskileveä (DM), perusoptiikka (DC), leveä (W), kapea (DN), märkä (DK), epäsymmetrinen (A), leveä epäsymmetrinen (DW), pyörähdyssymmetrinen (DSW) LumiStep, Dynadimmer Vertailutaulukko Vertailutaulukko HPL PL-T SON/ CDO SON-T/ CDO-T LED GRN 3000 K LED GRN 4000 K LED ECO 3000 K LED ECO 4000 K 50 W 32 W 35 W GRN16 16 W GRN20 18 W ECO19 20 W ECO28 27 W 80 W 42 W 50 W 35 W GRN24 24 W GRN20 18 W ECO19 20 W ECO28 27 W 125 W 70 W 50 W GRN40 39 W GRN39 35 W ECO46 49 W ECO42 41 W 100 W 70 W GRN56 52 W GRN59 50 W ECO58 58 W ECO57 52 W 250 W GRN80 76 W GRN78 70 W ECO81 80 W ECO85 78 W 150 W 100 W GRN96 88 W GRN98 82 W ECO W ECO99 92 W 150 W GRN W GRN W ECO W ECO W 400 W GRN W GRN W ECO W ECO W Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 13

14 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BGP430 GRN49--2S/740 II DM CO GR 60S lm 47 W BGP430 GRN68--2S/740 II DW CO GR 76P lm 61 W Lisää vaihtoehtoja konfiguroimalla GRN = GreenLine, ECO = EconomyLine, II = suojausluokka II, DM = keskileveä valonjako, DW = leveä epäsymmetrinen valonjako, CO GR = harmaa väri *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BGP430 1xGRN49-2S/740 DM BGP430 GRN49-2S/740 DC BGP430 GRN49-2S/740 DN BGP430 GRN49-2S/740 DK BGP430 GRN49-2S/740 A BGP430 GRN49-2S/740 DW Lisää valonjakoja seuraavalla sivulla 14 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

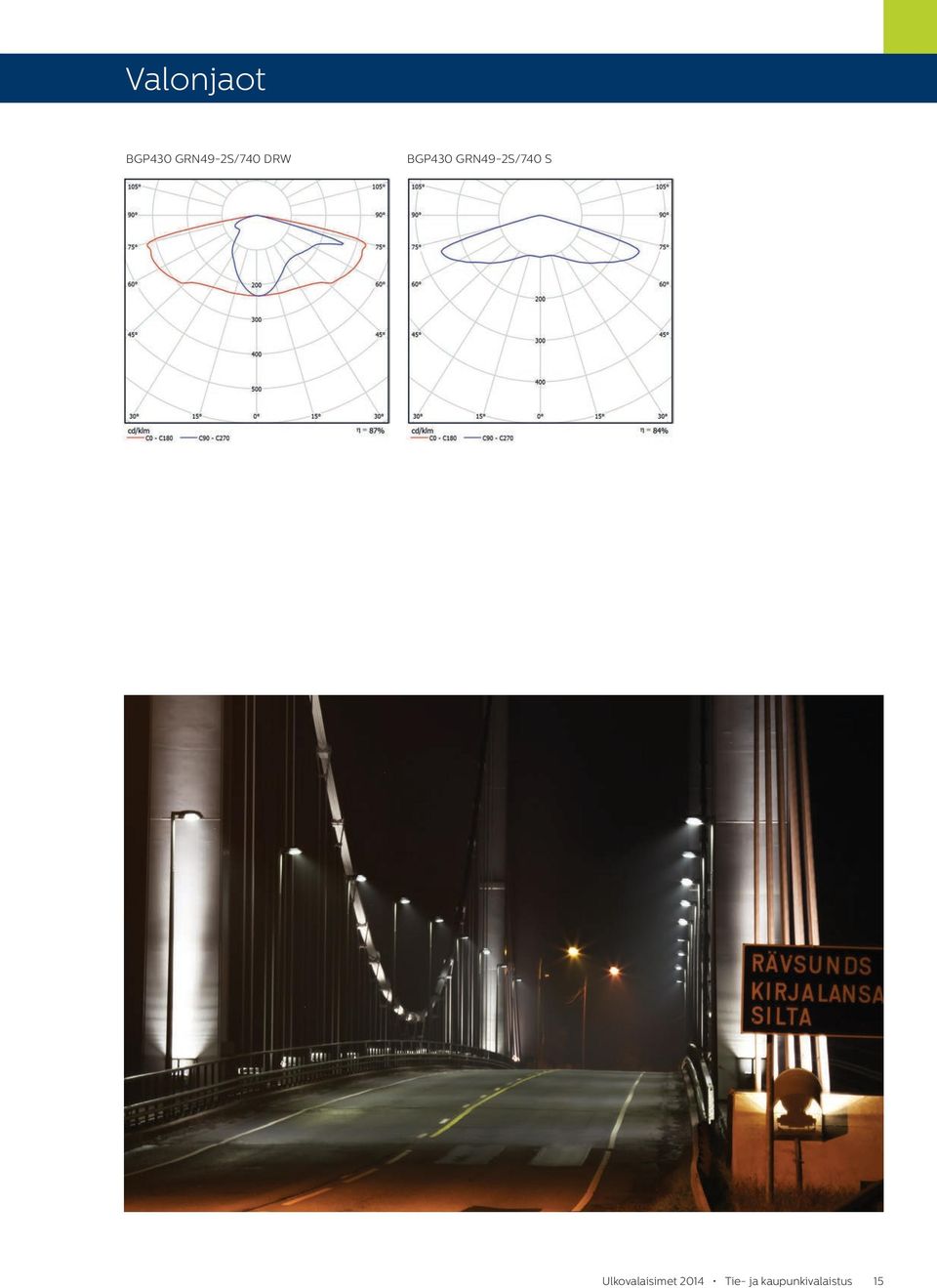

15 Valonjaot BGP430 GRN49-2S/740 DRW BGP430 GRN49-2S/740 S Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 15

16 16 Rokua Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

17 Laivurinkatu, Raahe CitySwan LED Tanskalaisten arkkitehtien Bjarne Schlägerin ja Morten Weeke Borupin suunnittelema CitySwan LED -valaisin sai inspiraationsa joutsenesta. CitySwan LED -valaisimen yksinkertainen muoto ja tarkoin valitut materiaalit tekevät valaisimesta puhdaslinjaisen ja erottuvan. Yöaikaan City Swan valaisee katuja ja alueita pehmeällä, toiminnallisella valolla. Käyttökohteet: Asuinalueiden kadut, pienet tiet, jalankulkualueet ja pyöräilyreitit Ominaisuudet: Perustuu viimeisimpään, tulevaisuudenkestävään leditekniikkaan Vaihdettava ledimoduuli Valoteho lumenia, järjestelmän teho W Valon väri lämmin (3 000 K) tai neutraali (4 000 K) valkoinen, CRI > 80 tai > 75 Tyyppi BRS439 pylväsasennukseen, tyyppi BWS439 seinäasennukseen Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 17

18 Tekniset tiedot: BRS439/BWS439 Leveys Korkeus Pituus Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Ledien valovirta Valaisimen valovirta Teho 334 mm 250 mm 369 mm 7 kg Opaalinvalkoinen Runko: alumiini Kupu: iskunkestävä PMMA V / Hz Luokka I ja II, IP65, IK08 Varsi- tai seinäasennus sarjan omilla kiinnikkeillä, 3/4 kierteeseen Esijohdotettu BRS439 sisältää 10 m:n kaapelin, BWS439 sisältää 4 m:n kaapelin lm lm W CLO Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Värilämpötila Jopa 98 lm/w K, K Värintoistoindeksi (CRI) > 80 (3 000 K), > 75 (4 000 K) Valaisimen elinikä L 80 F 10 Optiikka Himmennys GreenLine: tuntia EconomyLine: tuntia Mukava (DC), kapea (DN), keskileveä (DM), leveä (DW), märkä (DK), epäsymmetrinen (A), jalankulku (DPR) LumiStep, Dynadimmer, AmpLight, Starsense, DALI Vertailutaulukko Vertailutaulukko HPL PL-T SON/ CDO SON-T/ CDO-T LED GRN 3000 K LED GRN 4000 K LED ECO 3000 K LED ECO 4000 K 50 W 32 W 35 W GRN16 16 W GRN20 18 W ECO19 20 W ECO28 27 W 80 W 42 W 50 W 35 W GRN24 24 W GRN20 18 W ECO19 20 W ECO28 27 W 125 W 70 W 50 W GRN40 39 W GRN39 35 W ECO46 49 W ECO42 41 W 100 W 70 W GRN56 52 W GRN59 50 W ECO58 58 W ECO57 52 W 250 W GRN80 76 W GRN78 70 W ECO81 80 W ECO85 78 W 150 W 100 W GRN96 88 W GRN98 82 W ECO W ECO99 92 W 150 W GRN W GRN W ECO W ECO W 400 W GRN W GRN W ECO W ECO W 18 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

19 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BRS439 GRN39-2S/740 II O-DW DDF6 C10K lm 94 W GRN = GreenLine, O-DW = opaalikupu, leveä valonjako, DDF6 = Dynadimmer F6-pudotuksella, C10K = sisältää 10 metrin liitosjohdon *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BRS439 FG GRN39/740 DW BGP303 LED49/740 DM BGP303 LED73/740 DM Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 19

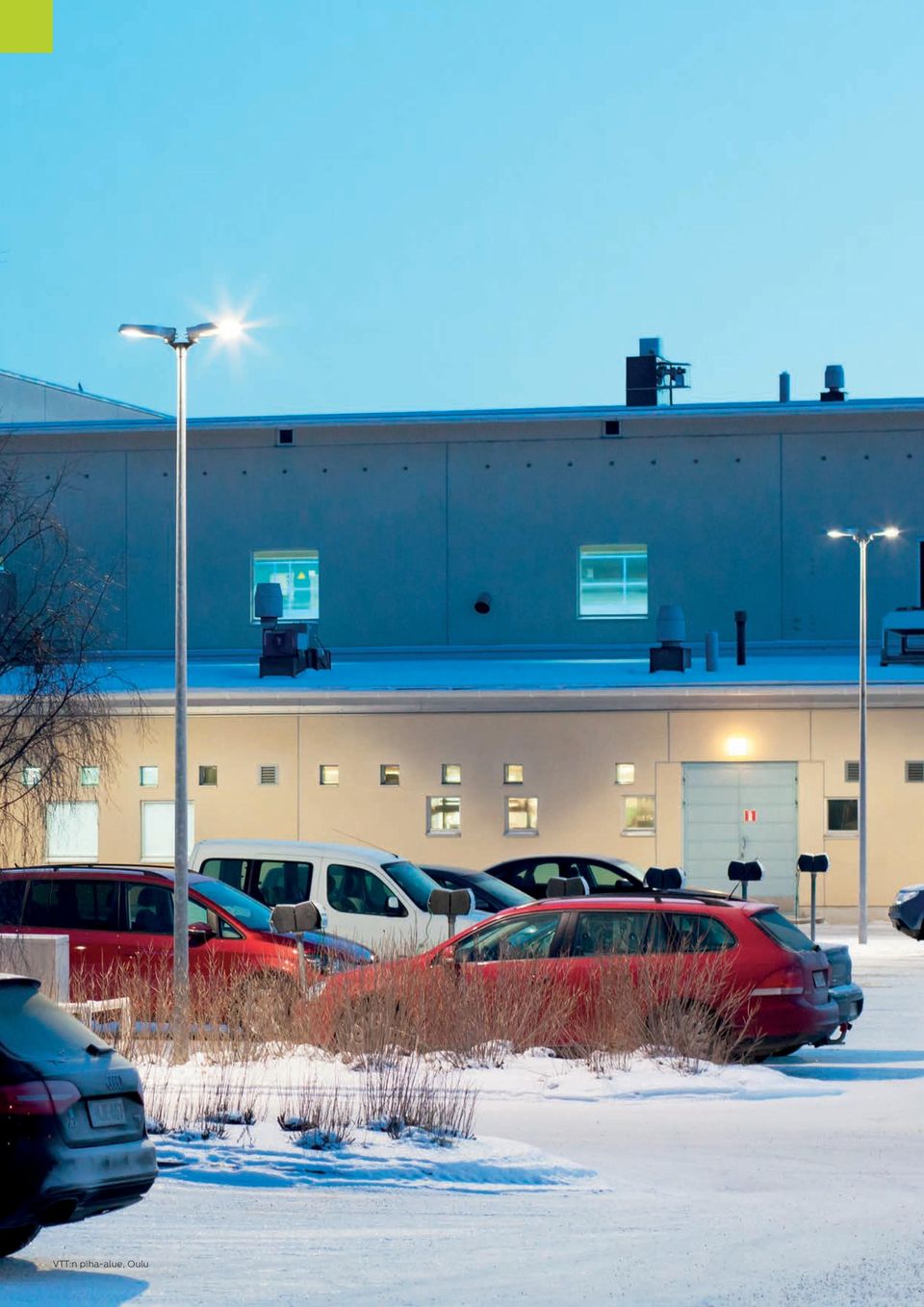

20 20 VTT:n piha-alue, Ulkovalaisimet Oulu 2014 Tie- ja kaupunkivalaistus

21 Tulliväylä, Oulu ClearWay ClearWay on kustannustehokas leditievalaisin, joka säästää energiaa valaistuksen laadusta tinkimättä. Käyttökohteet: Pääväylät, asuinalueiden kadut ja tiet, kävely- ja pyörätiet Ominaisuudet: Erinomainen valon laatu, alhainen alkuinvestointi Hyvä perinteisten valaisimien korvaaja Valoteho lumenia, järjestelmän teho W Valon väri neutraalin valkoinen (4 000 K), CRI > 75 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 21

22 Tekniset tiedot: BGP303 Leveys Korkeus Pituus Paino 330 mm 97 mm 481 mm 7,5 kg Väri Harmaa (RAL 7035) Materiaali Jännite Luokitukset Asennus Ledien valovirta Valaisimen valovirta Teho Järjestelmän tehokkuus Värilämpötila Runko painevalettua alumiinia Karkaistu tasolasi V / 50 60Hz Luokka II, IP66, IK08 Pylvään päähän Ø 42/60 mm tai varteen Ø 60/76 mm. Kallistuskulmavaihtoehdot varsiasennuksessa 0, 5, 10 ja lm lm W Jopa 109 lm/w K Värintoistoindeksi (CRI) > 75 (4 000 K) Valaisimen elinikä L 80 F 10 Optiikka Himmennys Min tuntia Keskileveä valonjako (DM) Perusvalaisin PSU (ohjelmoitava PSR) Vertailutaulukko Vertailutaulukko HPL SON/CDO SON-T/CDO-T LED 4000 K 50 W 35 W LED18 15 W 80 W 50 W 35 W LED23 20 W 125 W 70 W 50 W LED35 29 W 100 W 70 W LED49 43 W 250 W LED73 58 W 150 W 100 W LED98 81 W 22 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

23 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BGP303 LED122--3S/740 PSR II DDF1 42/ lm 108 W BGP303 LED98--3S/740 PSR II DDF1 42/ lm 81 W BGP303 LED73--3S/740 PSR II DDF2 42/ lm 58 W BGP303 LED49--3S/740 PSR II DDF3 42/ lm 43 W BGP303 LED35--3S/740 PSR II 42/ lm 29 W BGP303 LED23--3S/740 PSR II DM 42/ lm 20 W BGP303 LED49--3S/740 PSU DM 42/ lm 29 W BGP303 LED73--3S/740 PSU DM 42/ lm 58 W BGP303 LED98--3S/740 PSU DM 42/ lm 81 W BGP303 LED122--3S/740 PSU DM 42/ lm 108 W PSU = virtalähde, PSR = ohjelmoitava virtalähde, II = suojausluokka II, DM = keskileveä valonjako, DDF1 = Dynadimmer pudotusohjelmalla F1, DDF2 = Dynadimmer pudotusohjelmalla F2 *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BGP303 LED23/740 DM Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 23

24 24 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

25 Copenhagen LED Copenhagen-valaisin kehitettiin yhdessä Kööpenhaminan kaupunkiarkkitehtuurista vastaavan toimiston kanssa, ja sen tarkoituksena oli parantaa kaupunkivalaistuksen esteettisyyttä. Copenhagen-valikoimasta löytyy symmetrisiä ja epäsymmetrisiä optiikoita sekä useita valonlähteitä, joiden ansios ta valaisin soveltuu joustavasti erilaisiin käyttökohteisiin. Käyttökohteet: Asuinalueiden kadut, pienet tiet, jalankulkualueet ja pyöräilyreitit Ominaisuudet: Perustuu viimeisimpään, tulevaisuudenkestävään leditekniikkaan Asennus- ja kokovaihtoehdot tuovat joustavuutta käyttöön Valoteho lumenia, järjestelmän teho W Valon väri lämmin tai neutraali valkoinen LED (3 000 K, K) CRI > 80 tai > 75 Opaalikuvun miellyttävä valo ohjaa kulkijoita ja luo tunnelmaa Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 25

26 Tekniset tiedot: BRS443/BRS441 BRS443 Small BRS441 Big Leveys Ø 380 mm Ø 462 mm Korkeus 312 mm 367 mm Paino max 10 kg max 13 kg Väri Materiaali Kupu opaalinvalkoinen Runko harmaa Runko: vahvistettu PMMA Kupu: karkaistu lasi Kupu opaalinvalkoinen Runko harmaa Runko: vahvistettu PMMA Kupu: karkaistu lasi Jännite V / Hz V / Hz Luokitukset IP65, Luokka I ja II, IK08 IP65, Luokka I ja II, IK08 Asennus Varteen Ø 48 mm Varteen Ø 48 mm Kytkentä Esijohdotettu, sisältää 10 m:n kaapelin Esijohdotettu, sisältää 10 m:n kaapelin Ledien valovirta GRN: lm GRN: lm Valaisimen valovirta GRN: lm GRN: lm Teho GRN: W GRN: W CLO Saatavissa, lisäsäästö jopa 10 % Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Jopa 104 lm/w Jopa 104 lm/w Värilämpötila K, K K, K Värintoistoindeksi (CRI) > 80 (3 000 K), 75 (4 000 K) > 80 (3 000 K), 75 (4 000 K) Valaisimen elinikä L 80 F 10 GreenLine: tuntia, optimoitu elinikä EconomyLine: tuntia, optimoitu valontuotto GreenLine: tuntia, optimoitu elinikä EconomyLine: tuntia, optimoitu valontuotto Optiikka Himmennys Perusoptiikka (DC), keskileveä (DM), märkä (DK), leveä (DW), kapea symmetrinen (DSN), epäsymmetrinen (A), jalankulku (DP-R) LumiStep, Dynadimmer, AmpLight, Starsense, DALI Perusoptiikka (DC), keskileveä (DM), märkä (DK), leveä (DW), kapea symmetrinen (DSN), epäsymmetrinen (A), jalankulku (DP-R) LumiStep, Dynadimmer, AmpLight, Starsense, DALI Vertailutaulukko Vertailutaulukko HPL PL-T SON/ CDO SON-T/ CDO-T LED GRN 3000 K LED GRN 4000 K LED ECO 3000 K LED ECO 4000 K 50 W 32 W 35 W GRN16 16 W GRN20 18 W ECO19 20 W ECO28 27 W 80 W 42 W 50 W 35 W GRN24 24 W GRN20 18 W ECO19 20 W ECO28 27 W 125 W 70 W 50 W GRN40 39 W GRN39 35 W ECO46 49 W ECO42 41 W 100 W 70 W GRN56 52 W GRN59 50 W ECO58 58 W ECO57 52 W 250 W GRN80 76 W GRN78 70 W ECO81 80 W ECO85 78 W 150 W 100 W GRN96 88 W GRN98 82 W ECO W ECO99 92 W 150 W GRN W GRN W ECO W ECO W 400 W GRN W GRN W ECO W ECO W 26 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

27 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BRS443 GRN29-2S/740 II DC CLO-DDF1 C10K lm 25 W BRS443 GRN68-2S/740 II DC CLO-DDF1 C10K lm 53 W BRS441 GRN80-2S/830 II DC CLO-DDF1 C10K lm 71 W BRS441 GRN98-2S/740 II O-DC CLO-DDF1 C lm 76 W GRN = GreenLine, II = suojausluokka II, DC = perusoptiikka, O-DC = opaaliheijastin, perusoptiikka, CLO = vakio valovirta (Constant light output), DDF1 = Dynadimmer pudotusohjelmalla F1 *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BRS443 FG GRN29/740 DC BRS443 FG GRN39-2S/740 DM BRS443 FG GRN39-2S/740 DK BRS443 FG GRN39-2S/740 DW BRS443 FG GRN39-2S/740 DSN Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 27

28 28 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

29 Iridium 3 LED Iridium- ja Iridium 2 -valaisimien menestystä seuraa nyt valaisinperheen kolmas sukupolvi, Iridium 3. Iridium 3 on markkinoiden ensimmäinen todellinen älyvalaisin. Valaisin sisältää kaiken tarpeellisen, se on heti käyttövalmis. Ainutlaatuinen kiinnitysjärjestelmä mahdollistaa helpon plug and play -asennuksen ja vähentää huoltoihin käytettävän ajan minimiin. Käyttökohteet: Tiet, asuinalueet, kävely- ja pyörätiet Ominaisuudet: Helppo plug & play -asennus Valmiina tulevaisuuteen: asenna nyt ja valitse data- ja valvontapalvelut myöhemmin Valoteho lumenia, järjestelmän teho W Valon väri lämmin (3 000 K) tai neutraali (4 000 K) valkoinen, CRI > 80 tai > 75 Automaattinen käyttöönotto Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 29

30 Tekniset tiedot: BGP381 / BGP382 / BGP383 BGP381 Mini BGP382 Medium BGP383 Large Paino 6,5 kg Max 10,5 kg Max 14,2 kg Väri Materiaali Vakiona harmaa tai hopeanharmaa Runko painevalettua alumiinia Optiikka UV-suojattua polykarbonaattia Vakiona harmaa tai hopeanharmaa Runko painevalettua alumiinia Optiikka UV-suojattua polykarbonaattia Vakiona harmaa tai hopeanharmaa Runko painevalettua alumiinia Optiikka UV-suojattua polykarbonaattia Jännite V / Hz V / Hz V / Hz Luokitukset IP66, Luokka I ja II, IK09 IP66, Luokka I ja II, IK09 IP66, Luokka I ja II, IK09 Asennus Pylvään päähän Ø 60/76 mm Pylvään päähän Ø 60/76 mm Pylvään päähän Ø 60/76 mm Varteen Ø mm Varteen Ø mm Varteen Ø mm Kytkentä Syöttökaapeliin kytkettävä Wieland GST-pistokeliitin Syöttökaapeliin kytkettävä Wieland GST-pistokeliitin Syöttökaapeliin kytkettävä Wieland GST-pistokeliitin Ledien valovirta lm lm lm Teho 9 36 W W W CLO Saatavissa, lisäsäästö jopa 10 % Saatavissa, lisäsäästö jopa 10 % Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus 124 lm/w 130 lm/w 130 lm/w Värilämpötila K, K K, K K, K Värintoistoindeksi (CRI) > 80 (3 000 K), > 75 (4 000 K) > 80 (3 000 K), > 75 (4 000 K) > 80 (3 000 K), > 75 (4 000 K) Valaisimen elinikä L 80 F tuntia tuntia tuntia Optiikka Himmennys Keskileveä (MSO), leveä (WSO), märkä (DK) DynaDimmer, DALI, 1 10V, verkkovirtahimmennys, RF, GPRS Keskileveä (DM), leveä (DW), märkä (DK), mukava (DC), epäsymmetrinen (A) DynaDimmer, DALI, 1 10V, verkkovirtahimmennys, RF, GPRS Tulossa valikoimaan vuoden 2014 loppuun mennessä. Keskileveä (DM), leveä (DW), märkä (DK), mukava (DC), epäsymmetrinen (A) DynaDimmer, DALI, 1 10V, verkkovirtahimmennys, RF, GPRS Tulossa valikoimaan vuoden 2014 loppuun mennessä. BGP381 BGP382 BGP Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

31 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BGP381 GRN15-/740 II MSO CO GR SP lm 12,5 W BGP381 GRN17-/740 II MSO CO GR SP lm 14,2 W BGP381 GRN25-/740 II MSO CO GR SP lm 18,7 W BGP381 GRN30-/740 II MSO CO GR SP lm 23,2 W BGP381 GRN35-/740 II MSO CO GR SP lm 27,1 W BGP381 GRN40-/740 II MSO CO GR SP lm 31,8 W BGP381 GRN45-/740 II MSO CO GR SP lm 35,7 W GRN = GreenLine, II = suojausluokka II, MSO = keskileveä valonjako, CO GR = harmaa väri, SP = asennussovite *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BGP381 GRN15/740 MSO Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 31

32 32 Simpele, Ulkovalaisimet Rautjärven kunta 2014 Tie- ja kaupunkivalaistus

33 Iridium 2 LED Iridium 2 LED -tievalaisin on suorituskykyinen ja kestävä. Erittäin korkea hyötysuhde sekä äärimmäisen yksinkertainen asennus ja huolto (liitäntälaitteen ja lediyksikön vaihto ilman työkaluja) takaavat alhaiset kus tannukset. Valaisimessa on päivitettävä LedGine-moduuli. Käyttökohteet: Tiet, moottoritiet, asuinalueet, kävely- ja pyörätiet Ominaisuudet: Erittäin tehokas valaisinperhe, tasolasi takaa laadukkaan valaistuksen Helppo asentaa ja huoltaa Valoteho lumenia, järjestelmän teho W Valon väri lämmin (3 000 K) tai neutraali (4 000K) valkoinen, CRI > 80 tai > 75 Monipuolinen kattaa kaikki sovellukset Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 33

34 Tekniset tiedot: BGP352 / BGP353 BGP352 Medium BGP353 Large Leveys 358 mm 424 mm Korkeus 183 mm 217 mm Pituus 751 mm 879 mm Paino max 15 kg max 18 kg Väri Materiaali Vakiona RAL 7035 tai hopeanharmaa RAL 9006 Runko painevalettua alumiinia Karkaistu tasolasi, paksuus 6 mm Vakiona RAL 7035 tai hopeanharmaa RAL 9006 Runko painevalettua alumiinia Karkaistu tasolasi, paksuus 6 mm Jännite V / Hz V / Hz Luokitukset IP66, Luokka I ja II, IK08 IP66, Luokka I ja II, IK08 Asennus Pylvään päähän Ø 60/76 mm Pylvään päähän Ø 60/76 mm Varteen Ø mm Varteen Ø mm Kytkentä Pikaliittimellä Pikaliittimellä Ledien valovirta lm lm Valaisimen valovirta lm lm Teho W W CLO Saatavissa, lisäsäästö jopa 10 % Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Jopa 104 lm/w Jopa 105 ml/w Värilämpötila K, K K, K Värintoistoindeksi (CRI) > 80 (3 000 K), 75 (4 000 K) > 80 (3 000 K), 75 (4 000 K) Valaisimen elinikä L 80 F 10 GreenLine: tuntia, optimoitu elinikä EconomyLine: tuntia, optimoitu valontuotto GreenLine: tuntia, optimoitu elinikä EconomyLine: tuntia, optimoitu valontuotto Optiikka Himmennys Keskileveä (DM), perusoptiikka (DC), märkä (DK), erittäin leveä (DX), leveä (W) LumiStep, Dynadimmer, AmpLight, Starsense, DALI Keskileveä (DM), perusoptiikka (DC), märkä (DK), erittäin leveä (DX), leveä (W) LumiStep, Dynadimmer, AmpLight, Starsense, DALI Vertailutaulukko Vertailutaulukko HPL PL-T SON/ CDO SON-T/ CDO-T LED GRN 3000 K LED GRN 4000 K LED ECO 3000 K LED ECO 4000 K 50 W 32 W 35 W GRN16 16 W GRN20 18 W ECO19 20 W ECO28 27 W 80 W 42 W 50 W 35 W GRN24 24 W GRN20 18 W ECO19 20 W ECO28 27 W 125 W 70 W 50 W GRN40 39 W GRN39 35 W ECO46 49 W ECO42 41 W 100 W 70 W GRN56 52 W GRN59 50 W ECO58 58 W ECO57 52 W 250 W GRN80 76 W GRN78 70 W ECO81 80 W ECO85 78 W 150 W 100 W GRN96 88 W GRN98 82 W ECO W ECO99 92 W 150 W GRN W GRN W ECO W ECO W 400 W GRN W GRN W ECO W ECO W BGP352 BGP Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

35 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BGP352 GreenLine BGP352 GRN59-2S/740 II DM AL GR T lm 50 W BGP352 GRN78-2S/740 II DM AL GR T lm 70 W BGP352 EconomyLine BGP352 ECO85-2S/740 II DM AL GR T lm 78 W BGP352 ECO113-2S/740 II DM AL GR T lm 103 W BGP353 GreenLine BGP353 GRN98-2S/740 II DM AL GR T lm 82 W BGP353 GRN117-2S/740 II DM AL GR T lm 101 W BGP353 GRN137-2S/740 II DM AL GR T lm 122 W Kysy Iridium 2 LED -valikoiman muita vaihto ehtoja asiakas palvelustamme. GR = GreenLine, ECO = EconomyLine, II = suojausluokka II, DM = keskileveä valonjako, AL GR = osat harmaita *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BGP352 GRN78-2S DM BGP352 GRN78-2S DC BGP352 GRN78-2S DW BGP352 GRN78-2S DK Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 35

36 36 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

37 Luma LED Luma on selkeälinjainen tievalaisin, jonka Revoled-tekniikka tarjoaa teille ja kaduille erinomaisen lämmönhallinnan omaavan asenna- ja unohda -ratkaisun. Luman lumenpaketti ja energiankulutus profiili voidaan räätälöidä asiakkaan tarpeiden mukaisesti. Valonjako voidaan optimoida eri tietyypeille ja/tai G-luokille. Käyttökohteet: Moottoritiet, päätiet, kadut, kävely- ja pyöräilyreitit sekä asuinalueiden kadut Ominaisuudet: Matala rakenne ehkäisee valon suuntautumista ylöspäin, ja OPTIFLUX -tekniikalla toteutettu optiikka täyttää nykyiset määräykset tehokkaalla tavalla L-Tune-työkalulla optimoidaan asiakkaan haluama valaistusratkaisu käyttöiän, energiaprofiilin, kustannusten ja energiakulujen suhteen Valoteho lumenia, järjestelmän teho W Valon väri lämmin (3 000 K) tai neutraali (4 000 K) valkoinen, CRI > 80 tai > 75 Edustaa uusinta lediteknologiaa Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 37

38 Tekniset tiedot: Mini Luma, Luma 1 Tyyppi Mini Luma BGP621 Luma 1 BGP623 Paino max 9,5 kg max 11,5 kg Väri Antrasiitti tai vaaleanharmaa Antrasiitti tai vaaleanharmaa Materiaali Runko painevalettua alumiinia, korroosionkestävä Suojalasi karkaistua lasia Runko painevalettua alumiinia, korroosionkestävä Suojalasi karkaistua lasia Jännite V / Hz V / Hz Luokitukset Luokka I ja II, IP66, IK09 Luokka I ja II, IP66, IK09 Asennus Asennus pylvään päähän / varsiasennus Ø mm Kytkentä M20-kaapeliläpivienti, jossa vedonpoistaja, kaapeli Ø mm Valaisimen valovirta lm lm Teho W W Asennus pylvään päähän / varsiasennus Ø mm M20-kaapeliläpivienti, jossa vedonpoistaja, kaapeli Ø mm CLO Saatavissa, lisäsäästö jopa 10 % Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Jopa 112 lm/w Jopa 119 lm/w Värilämpötila K (CW), K (NW) tai K (CW), K (NW) tai K (WW) K (WW) Värintoistoindeksi (CRI) > 80 (3 000 K) >70 (4 000 K, K) > 80 (3 000 K) >70 (4 000 K, K) Valaisimen elinikä L 80 F tuntia tuntia Optiikka OPTIFLUX -linssit Kapea, keskileveä, leveä tai erikoisleveä tieoptiikka OPTIFLUX -linssit Kapea, keskileveä, leveä tai erikoisleveä tieoptiikka Himmennys DynaDimmer, DALI DynaDimmer, DALI BGP621 BGP Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

39 Tekniset tiedot: Luma 2, Luma 3 Tyyppi Luma 2 BGP625 Luma 3 BGP627 Paino max 15,5 kg max 20,5 kg Väri Antrasiitti tai vaaleanharmaa Antrasiitti tai vaaleanharmaa Materiaali Runko painevalettua alumiinia, korroosionkestävä Suojalasi karkaistua lasia Runko painevalettua alumiinia, korroosionkestävä Suojalasi karkaistua lasia Jännite V / Hz V / Hz Luokitukset Luokka I ja II, IP66, IK09 Luokka I ja II, IP66, IK09 Asennus Asennus pylvään päähän / varsiasennus Ø mm Kytkentä M20-kaapeliläpivienti, jossa vedonpoistaja, kaapeli Ø mm Valaisimen valovirta lm lm Teho W W Asennus pylvään päähän / varsiasennus Ø mm M20-kaapeliläpivienti, jossa vedonpoistaja, kaapeli Ø mm CLO Saatavissa, lisäsäästö jopa 10 % Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Jopa 112 lm/w Jopa 113 lm/w Värilämpötila K (CW), K (NW) tai K (CW), K (NW) tai K (WW) K (WW) Värintoistoindeksi (CRI) > 80 (3 000 K) >70 (4 000 K, K) > 80 (3 000 K) >70 (4 000 K, K) Valaisimen elinikä L 80 F tuntia tuntia Optiikka OPTIFLUX -linssit Kapea, keskileveä, leveä tai erikoisleveä tieoptiikka OPTIFLUX -linssit Kapea, keskileveä, leveä tai erikoisleveä tieoptiikka Himmennys DynaDimmer, DALI DynaDimmer, DALI Ota yhteyttä myyntimme, niin suunnittelemme projektiisi optimaalisen ratkaisun. BGP625 BGP627 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 39

40 LumiStreet LumiStreet on kustannustehokas ledivaihtoehto perustievalaisimeksi. Valaisin tuottaa laadukasta valoa ja se soveltuu kattavasti erilaisiin käyttökohteisiin. Korkea hyötysuhde ja hyvä häikäisynhallinta tekevät LumiStreet-valaisimesta erittäin hyvän valinnan niin jälkiasennuksiin kuin uusiin toteutuksiinkin. Käyttökohteet: Tiet, kevyen liikenteen väylät, asuinalueet, pysäköintialueet, kadut Ominaisuudet: Kompakti muotoilu, kaksi kokoa Korkea järjestelmän tehokkuus > 100 lm/w Hyvä valonhallinta minimoi häikäisyn CityTouch-valmius saatavana GPRS-moduulilla varustettu vaihtoehto Kallistettavissa Toimitus monipakkauksessa mahdollinen 40 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

41 Tekniset tiedot: BGP213 / BGP214 BGP213 BGP214 Paino 5,8 kg Max 8,5 kg Väri Harmaa, RAL 7035 Harmaa, RAL 7035 Materiaali Runko painevalettua alumiinia Runko painevalettua alumiinia Karkaistu tasolasi Karkaistu tasolasi Jännite V / 50 60Hz V / 50 60Hz Luokitukset Luokka I ja II, IK08, IP66 Luokka I ja II, IK08, IP66 Asennus Pylvään päähän Ø 34 48, Ø tai Ø 76 mm Pylvään päähän Ø 34 48, Ø tai Ø 76 mm Varsiasennus Ø tai Ø Varsiasennus Ø tai Ø Kytkentä Kytkentäliitin Kytkentäliitin Ledien valovirta lm lm Valaisimen valovirta lm lm Teho 9 51 W W CLO Saatavissa Saatavissa Järjestelmän tehokkuus 100 lm/w 108 lm/w Värilämpötila K K Värintoistoindeksi (CRI) > 70 > 70 Valaisimen elinikä L 80 F tuntia tuntia Optiikka Keskileveä valonjako (DM), leveä valonjako (DW) Keskileveä valonjako (DM), leveä valonjako (DW) Himmennys LumiStep (LS), Dynadimmer (DDF), DALI, verkkovirtahimmennys, LumiStep (LS), Dynadimmer (DDF), DALI, verkko- GPRS (LW) virtahimmennys, GPRS (LW) Tuulipinta 0,0360 m 2 0,0405 m 2 Vertailutaulukko Vertailutaulukko HPL PL-T SON/CDO SON-T/CDO-T LumiStreet 50 W 32 W 35 W lm 15 W 80 W 42 W 50 W 35 W lm 28 W 125 W 70 W 50 W lm 41 W 100 W 70 W lm 54 W 250 W lm 79 W Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 41

42 Tekniset tiedot: BGP213 / BGP214 BGP213 BGP214 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BGP213 ECO24-/740 II DM D9 48/60A lm 21 W BGP213 ECO49-/740 II DM D9 48/60A lm 42 W BGP214 ECO115-/740 II DM D9 48/60A lm 99 W BGP214 ECO65-/740 II DM D9 48/60A 6500 lm 55 W BGP214 ECO98-/740 II DM D9 48/60A lm 80 W DM = keskileveä valonjako, D9 = Dali *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. 42 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

43 Valonjaot BGP213 ECO49/740 DM BGP213 ECO49/740 DW Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 43

44 44 Vuokatti, Ulkovalaisimet Sotkamo 2014 Tie- ja kaupunkivalaistus

45 Vuokatti, Sotkamo MileWide 2 LED Nykyaikaisten ympäristöystävällisten valaistusratkaisujen avulla voidaan parantaa kaupunkiympäristön viihtyisyyttä, mukavuutta ja turvallisuutta. Philips on suunnitellut yhdessä Holscher Designin kanssa suosittuun MileWide-tuoteperheeseen uusin jäsenen, MileWide 2 -valaisimen. Selkeälinjainen ja sulava MileWide 2 - sarja sisältää versiot varsi- ja pylväsasennukseen sekä kaksi valaisinkokoa. Käyttökohteet: Asuinalueiden ja kaupunkien kadut, kulkuväylät, teollisuusalueet Ominaisuudet: Huomaamaton ajaton muotoilu, laadukas viimeistely Valoteho lumenia, järjestelmän teho jopa 130 lm/w Valon väri lämmin valkoinen (3 000 K), CRI > 80 tai neutraalin valkoinen (4 000 K), CRI > 70 Laaja valikoima erityyppisiin sovelluksiin CityTouch OLC -valmius Automaattinen käyttöönotto ja tiedonhallinta CityTouch OLC:n kautta Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 45

46 Tekniset tiedot: BPP/BRP435, BPP/BRP436 BPP435 (pylväsasennus) BRP435 (varsiasennus) BPP436 (pylväsasennus) BRP436 (varsiasennus) Paino 8 kg 12 kg Väri Hopeanharmaa (SI) Hopeanharmaa (SI) Tummanharmaa (GR) Tummanharmaa (GR) Materiaali Runko painevalettua alumiinia, korroosionkestävä Karkaistu tasolasi Jännite V / 50 60Hz V / 50 60Hz Runko painevalettua alumiinia, korroosionkestävä Karkaistu tasolasi Luokitukset Luokka I ja II, IP66, IK08 Luokka I ja II, IP66, IK08 Asennus Varsiasennus: Ø mm Asennus pylvään päähän: Ø mm Ulkoinen asennussovitin Varsiasennus: Ø 60 mm Asennus pylvään päähän: Ø mm Ulkoinen asennussovitin Kytkentä Esijohdotettu, sisältää 6 tai 10 m:n kaapelin Esijohdotettu, sisältää 10 tai 12 m:n kaapelin Valaisimen valovirta lm (WW) lm (NW) Teho W W CLO Saatavissa Saatavissa lm (WW) lm (NW) Järjestelmän tehokkuus Jopa 130 lm/w Jopa 130 lm/w Värilämpötila K, K K, K Värintoistoindeksi (CRI) > 80 (3 000 K) / > 70 (4 000 K) > 80 (3 000 K) / > 70 (4 000 K) Valaisimen elinikä L 80 F 10 Jopa tuntia Jopa tuntia Optiikka Himmennys Keskileveä (DM), leveä (DW), märkä (DK), asuinalue (MSO) Lumistep, Dynadimmer, verkkovirtahimmennys, DALI, CityTouch OLC Keskileveä (DM), leveä (DW), märkä (DK), asuinalue (MSO) Lumistep, Dynadimmer, verkkovirtahimmennys, DALI, CityTouch OLC Vertailutaulukko Vertailutaulukko HPL PL-T SON/CDO SON-T/CDO-T LED 3000 K LED 4000 K 50 W 32 W 35 W GRN19 16 W GRN19 14 W 80 W 42 W 50 W 35 W GRN22 18 W GRN22 16 W GRN30 25 W GRN30 23 W 125 W 70 W 50 W GRN35 30 W GRN35 27 W GRN50 38 W GRN55 38 W 100 W 70 W GRN60 46 W GRN65 46 W 250 W GRN80 65 W GRN85 63 W 150 W 100 W GRN W GRN W GRN W 46 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

47 BPP435 BPP436 BRP435 BRP436 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BRP435 GRN19-/740 II DW SI C10K lm 14,4 W BRP435 GRN30-/740 II DW SI C10K lm 23,2 W BRP435 GRN40-/740 II DM SI C10K lm 31,8 W BRP435 GRN75-/740 II DM SI C10K lm 54,7 W BRP435 GRN85-/740 II DM SI C10K lm 62,7 W GRN = GreenLine, DW = leveä epäsymmetrinen valonjako, DM = keskileveä valonjako, DK = valonjako märälle pinnalle, GR = harmaa, C10K = sisältää 10 metrin liitosjohdon *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BRP435 GRN45/740 DW BRP435 GRN85/740 DM Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 47

48 48 Ruskotunturintie, Ulkovalaisimet Oulu 2014 Tie- ja kaupunkivalaistus

49 Välivainio, Oulu Selenium LED Selenium LED on kustannustehokas tievalaisin, joka säästää yli 60 % energiaa perinteisiin ratkaisuihin verrattuna. Päivisin valaisimen selkeä, pyöreälinjainen muoto sulautuu ilmeettömästi ympäristöön. LedGine-teknologiaan perustuva lediyksikkö takaa tehokkaan ja tasaisen valon jakautumisen, minkä ansiosta valaisin sopii useisiin käyttökohteisiin. Käyttökohteet: Tiet, kadut, pysäköintialueet, liikenneympyrät Ominaisuudet: Helppo huoltaa Käyttölämpötila: C Valoteho lumenia, järjestelmän teho W Valon väri neutraalin valkoinen (4 000 K), CRI > 75 Erinomainen vaihtoehto perinteisille valaisimille Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 49

50 Tekniset tiedot: BGP340 Leveys Korkeus Pituus Paino 321 mm 209 mm 749 mm 11,7 kg Väri Vaalean harmaa, RAL 7035 Materiaali Runko painevalettua alumiinia Karkaistu tasolasi Jännite Luokitukset Asennus Kytkentä Ledien valovirta Valaisimen valovirta Teho CLO Järjestelmän tehokkuus Värilämpötila V / 50 60Hz Luokka I ja II, IK08, IP66 Pylvään päähän Ø mm Varsiasennus Ø mm Wieland lm lm W Ei saatavissa Jopa 114 lm/w K Värintoistoindeksi (CRI) > 75 (4 000 K) Valaisimen elinikä L 80 F 10 Optiikka Himmennys Min h Keskileveä valonjako (DM) LumiStep, Dynadimmer, AmpLight, Starsense, DALI Vertailutaulukko Vertailutaulukko HPL SON/CDO SON-T/CDO-T LED 4000 K 50 W 35 W LED37-3S 29 W 80 W 50 W 35 W LED37-3S 29 W 125 W 70 W 50 W LED37-3S 44 W 100 W 70 W LED59-3S - 57W 250 W LED74-3S 56 W 150 W 100 W LED92-3S 71 W 50 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

51 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BGP340 LED37S--3S/640 PSR II DM FG DDF1 48/ lm 29 W BGP340 LED55S--3S/640 PSR II DM FG DDF1 48/ lm 44 W BGP340 LED74S--3S/640 PSR II DM FG DDF1 48/ lm 56 W BGP340 LED92S--3S/640 PSR II DM FG DDF1 48/ lm 71 W BGP340 LED55S--3S/640 PSU II DM FG 48/ lm 44 W BGP340 LED74S--3S/640 PSU II DM FG 48/ lm 56 W LED37S = 3700 lm, LED55S = 5500 lm, LED74S = 7400 lm, LED92S = 9200 lm, PSR = ohjelmoitava virtalähde, PSU = virtalähde, II = suojausluokka II, DM = keskileveä valonjako, FG = tasolasi, DDF1 = Dynadimmer pudotusohjelmalla F1 *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BGP340 LED37/640 DM Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 51

52 Fluid Sharp Torch Torch, katos Metronomis LED Metronomis LED -valaisimien puhdaslinjainen muotoilu ja valaistustehosteet luovat kaupunkiympäristöön ainutlaatuisen ilmeen. Heijastusten, valon ja varjojen innovatiivinen leikki luo maahan tai kupuun tunnelmaa lisäävän kuvion. Valaisimien läpikuultava muotoilu on tyylikkään huomaamaton. Arkkitehtonisen perinteen viehätys ja moderni teknologia yhdistyvät Metronomis LED -valaisimissa miellyttävällä tavalla. Käyttökohteet: Kaupunkien keskustat, aukiot, liikekeskukset, asuinalueet ja muut arkkitehtoniset alueet Ominaisuudet: LedGine-tekniikka takaa energiasäästön, huollettavuuden ja päivitettävyyden Valoteho: Fluid ja Sharp lumenia, järjestelmän teho W, Torch lumenia, järjestelmän teho W Valon väri lämmin (3 000 K) tai neutraali (4 000 K) valkoinen, CRI > 80 tai > 75 Avaamiseen tarvitaan vain yksi työkalu 52 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

53 Tekniset tiedot: BDS670, BDS660, BDS650 Metronomis LED Fluid BDS670 Metronomis LED Sharp BDS660 Leveys Ø 560 mm Ø 560 mm Ø 330 mm Korkeus 982 mm 982 mm mm Paino max 14,9 kg max 14,9 kg max 11,6 kg Metronomis LED Torch BDS650, BDS651 (katoksellinen) Väri Tumma harmaa Tumma harmaa Tumma harmaa Materiaali Runko painevalettua alumiinia Kupu polykarbonaattia, UV-suojattu Runko painevalettua alumiinia Kupu polykarbonaattia, UV-suojattu Runko painevalettua alumiinia Kupu polykarbonaattia, UV-suojattu Jännite V / Hz V / Hz V / Hz Luokitukset IP66, Luokka I ja II, IK10 IP66, Luokka I ja II, IK10 IP66, Luokka I ja II, IK10 Asennus Pylvään päähän, Ø mm Pylvään päähän, Ø mm Pylvään päähän, Ø mm Kytkentä Wieland Wieland Wieland Ledien valovirta lm lm lm Valaisimen valovirta lm lm lm Teho W W W CLO Saatavissa, lisäsäästö jopa 10 % Saatavissa, lisäsäästö jopa 10 % Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Jopa 104 lm/w Jopa 104 lm/w Jopa 96 lm/w Värilämpötila K, K K, K K, K Värintoistoindeksi (CRI) > 80 (3 000 K), > 75 (4 000 K) > 80 (3 000 K), > 75 (4 000 K) > 80 (3 000 K), > 75 (4 000 K) Valaisimen elinikä L 80 F 10 Optiikka Himmennys GreenLine: tuntia EconomyLine: tuntia Keskileveä (MDM), leveä (MDW), epäsymmetrinen (MDA), symmetrinen (MDS) ja vertikaalinen (MDV) LumiStep, Dynadimmer, CityTouch-valmius GreenLine: tuntia EconomyLine: tuntia Keskileveä (MDM), leveä (MDW), epäsymmetrinen (MDA), symmetrinen (MDS) ja vertikaalinen (MDV) LumiStep, Dynadimmer, CityTouch-valmius GreenLine: tuntia EconomyLine: tuntia Keskileveä (MDM), leveä (MDW), epäsymmetrinen (MDA), symmetrinen (MDS) ja vertikaalinen (MDV) LumiStep, Dynadimmer, CityTouch-valmius BDS670 BDS660 BDS650 BDS651 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 53

54 Vertailutaulukko Vertailutaulukko HPL PL-T SON/ CDO SON-T/ CDO-T LED GRN 3000 K LED GRN 4000 K LED ECO 4000 K 50 W 32 W 35 W GRN15 17 W GRN15 15 W 80 W 42 W 50 W 35 W GRN20 22 W GRN20 20 W 125 W 70 W 50 W GRN30 32 W GRN30 29 W ECO30 34 W 70 W GRN40 40 W GRN40 35 W ECO40 42 W 100 W 100 W GRN50 50 W GRN50 45 W ECO50 56 W Tilausnumerot Tyyppi Tilausnro BDS670 GRN30--2S/830 PSR-CLO II MDS BDS670 GRN50--2S/830 PSR-CLO II MDS BDS660 GRN15--2S/830 PSR-CLO II MDS BDS660 GRN30--2S/830 PSR-CLO II MDS BDS650 GRN40--2S/830 PSR-CLO II MDS GRN30 = 3000 lm, CLO = vakio valontuotto, MDS = symmetrinen valonjako Kysy Metronomis LED -valikoiman muita vaihto ehtoja myynnistämme. Lisävarusteet Valotehosteet BDS670 ja BDS660 Kuputehosteet BDS670 ja BDS660 Honeycomb Foam Wave aaltokuvioinen kuputehoste Diamond timanttikuvioinen kuputehoste Circle ympyräkuvioinen kuputehoste Pystysuuntainen hologrammitehoste BDS650 Star Keskitetty valokuvio 54 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

55 Valonjaot MDM Metronomis Distribution Medium MDM keskileveä MDW Metronomis Distribution Wide MDW leveä MDS Metronomis Distribution ME3 (to Symmetrical ME6) and CE class for road and street lighting MDS symmetrinen MDA Metronomis Distribution Asymmetrical ME3 (to ME6) and CE class for road and MDA street lighting epäsymmetrinen MDV S class for Metronomis area and square Distribution lighting Wide for vertical illuminance MDV vertikaalinen S class for area and square lighting P class complying with ROVL standards Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 55

56 56 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

57 ParkView Tyylikäs ParkView-valaisin on kehitetty kaupunkien ja aukioiden valaistukseen yhteistyössä Tegnestuen Bjarne Frostin kanssa. Ainutlaatuinen rakenne luo keveän ja minimalistisen vaikutelman ja tekee valaisimesta huomaamattoman osan ympäristöä. Häikäisy ja hajavalo on vähennetty minimiin. Valaisi messa on käytetty vain muutamia harkittuja materiaaleja, ja valonlähteenä toimivat ledit. ParkView on kestävä, energiatehokas valinta erilaisiin kaupunkisovelluksiin. Käyttökohteet: Puistot, aukiot, asuinalueet, kävely- ja pyöräilytiet Ominaisuudet: Tyylikäs valaisin kaupunkiympäristöön Valoteho lumenia, järjestelmän teho W Valon väri lämmin (3 000 K) tai neutraali (4 000 K) valkoinen, CRI > 80 Toimitukseen sisältyy 4 m:n kaapeli Valaisimeen saatavana LumiStep sekä CLO Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 57

58 Tekniset tiedot: BPS965 Leveys Korkeus Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Ledien valovirta Valaisimen valovirta Teho Ø 640 mm Pylvään Ø 60: 600 mm Pylvään Ø 114: 486 mm 8 kg Ø 60: Grey Sable Ø 114: Noir 200 Kupu: PMMA Sisäkartio: PC V, 50/60 Hz Luokka II, IP65, IK10 Pylvään päähän, Ø 60 tai 114 mm Esijohdotettu, sisältää 4 m:n kaapelin lm lm W CLO Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Värilämpötila Jopa 55 lm/w K, K Värintoistoindeksi (CRI) > 80 Valaisimen elinikä L 80 F 10 Optiikka Himmennys tuntia Pyörähdyssymmetrinen LumiStep, DALI, Dynadimmer Vertailutaulukko Vertailutaulukko HPL PL-T SON/CDO LED 3000 K (CLO) LED 4000 K (CLO) 80 W 42 W 50 W GRN W GRN W GRN W GRN W 125 W 70 W GRN W 58 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

59 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BPS965 GRN33/840 II GR CLO-DDF6 60P C4K lm 31 W BPS965 GRN49/840 II GR CLO-DDF6 60P C4K lm 47 W BPS965 GRN60/840 II GR CLO-DDF6 60P C4K lm 58 W GRN = GreenLine, II = suojausluokka II, GR = harmaa, CLO = vakio valovirta (Constant light output), DDF6 = Dynadimmer pudotusohjelmalla F6, C4K = sisältää 4 metrin liitosjohdon *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BPS965 GRN33/840 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 59

60 60 Omenatarhan Ulkovalaisimet päiväkoti, Porvoo 2014 Tie- ja kaupunkivalaistus

61 VTT, Oulu StreetSaver StreetSaver on edullinen, laadukas ratkaisu, jonka avulla kunnat voivat säästää energiaa ja vähentää häiriövaloa. StreetSaver tarjoaa täydellisen vaihtoehdon perinteisille elohopeapohjaisille valaisimille, jotka poistuvat markkinoilta vuonna Käyttökohteet: Asuinalueet, aukiot, puistot, jalankulkualueet Ominaisuudet: Energiansäästö jopa 60 % elohopeapohjaisiin pylvään päähän asennettaviin valaisimiin verrattuna Auttaa vähentämään häiriövaloa, kustannustehokas Valoteho lumenia, järjestelmän teho W riippuen kokoonpanosta Valon väri lämmin (3 000 K) tai neutraali valkoinen (4 000 K), CRI > 80 Järjestelmän käyttöikä (L 80 F 10 ) tuntia Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 61

62 Tekniset tiedot: BPP007 Leveys Korkeus Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Valaisimen valovirta Teho CLO Järjestelmän tehokkuus Värilämpötila Ø 598 mm 391 mm 7,6 kg Tummanharmaa Runko alumiinia Optiikkalevy polykarbonaattia 230 V / Hz IP65, Luokka I ja II, IK08 Pylvään päähän, Ø 60 mm Esijohdotettu, 6 m:n kaapeli lm W Ei saatavissa 62 lm/w K, K Värintoistoindeksi (CRI) > 80 (3 000 K), > 75 (4 000 K) Valaisimen elinikä L 80 F 10 Optiikka Min tuntia Symmetrinen leveä valokeila Vertailutaulukko Vertailutaulukko HPL PL-T SON/CDO SON-T/CDO-T LED 3000 K / 4000 K 50 W 32 W 39 W 80 W 42 W 50 W 39 W 50 W 39 W 125 W 70 W 70 W 39 W 62 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

63 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro Ei-himmennettävät lm 39,2 W BPP007 LED-MP/830 PSU II GR 60P lm 39,7W BPP007 LED-MP/740 PSU II GR 60P Himmennettävät BPP007 LED-MP/830 PSR II GR LS-8 50% 60P lm 39,2 W BPP007 LED-MP/740 PSR II GR LS-8 50% 60P lm 39,7W PSU = virtalähde, PSR = ohjelmoitava virtalähde, II = suojausluokka II, GR = harmaa, LS-8 50% = Lumistep 8 h 50 %:n pudotuksella *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BPP007 LED-HP/830 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 63

64 TownGuide Performer TownGuide Perfomer -tuoteperhe koostuu linjakkaasti muotoilluista, moderneista valaisimista, jotka sulautuvat kaupunkiympäristöön luoden sille ilmettä. Laaja valikoima sisältää erilaisia valovirta- ja ohjausvaihtoehtoja, jotka tekevät TownGuide Performerista täydellisen valinnan sekä korvaaviin että uusiin asennuksiin. Valaisimen leditekniikka mahdollistaa merkittävät energia- ja ylläpitosäästöt verrattuna perinteisiin ratkaisuihin. Asennus on helppoa bajonettiliitännän ansiosta. Käyttökohteet: Puistot, pyöräily- ja kävelytiet, asuinkadut, aukiot, pysäköintialueet Ominaisuudet: Nykyaikaisesti muotoiltu, koristeellinen kaupunkivalaistukseen tarkoitettu valaisin Jopa 80 %:n energiansäästö verrattuna elohopeapohjaisiin valaisimiin Valaisimen valoteho lumenia, järjestelmän teho jopa 81 lm/w Valon väri lämmin (3 000 K) tai neutraali valkoinen (4 000 K), CRI > 80 Saatavana LumiStep ja CLO 64 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

65 Tekniset tiedot: BDP100 / BDP101 / BDP102 Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Ledien valovirta Valaisimen valovirta Teho CLO Järjestelmän tehokkuus Värilämpötila 6,1 7,2 kg Hopeanharmaa (SI), alumiini (ALU), musta (BK) tai vaaleanharmaa (GR) Katos ja runko alumiinia Kupu polykarbonaattia, matta (PCF) V / 50 60Hz Luokka I ja II, IK10, IP66 Pylvään päähän Ø 45, Ø 62 tai Ø 76 mm Bajonettiliitäntä ECO: lm ECO: lm W Saatavissa Jopa 81 lm/w K (WW), K (NW) Värintoistoindeksi (CRI) > 80 Valaisimen elinikä L 80 F 10 Optiikka Himmennys ECO tuntia DN (kapea valonjako), DM (keskileveä valonjako), DW (leveä valonjako), DS (symmetrinen valonjako) LumiStep, Dynadimmer, AmpDim, RF Starsense Vertailutaulukko Vertailutaulukko HPL (DF) HPL (LO) SON (DF) SON (LO) MH (DF) MH (LO) LED 3000 K LED 4000 K 80 W 50 W 70 W 50 W 70 W ECO40 39 W ECO40 35 W 125 W 70 W 70 W ECO50 49 W ECO50 46 W 125 W ECO60 55 W ECO60 51 W Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 65

66 Tekniset tiedot: BDP100 / BDP101 / BDP102 BDP100 BDP101 BDP102 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BDP100 ECO60-/830 II DW PCF SI LS-6 62P lm 54,3 W BDP100 ECO60-/840 II DW PCF SI LS-6 62P lm 50,2 W BDP100 ECO60-/830 II DS PCF SI LS-6 62P lm 54,3 W BDP100 ECO60-/840 II DS PCF SI LS-6 62P lm 50,2 W BDP101 ECO60-/830 II DW PCF SI LS-6 62P lm 54,3 W BDP101 ECO60-/840 II DW PCF SI LS-6 62P lm 50,2 W BDP101 ECO60-/830 II DS PCF SI LS-6 62P lm 54,3 W BDP101 ECO60-/840 II DS PCF SI LS-6 62P lm 50,2 W BDP102 ECO60-/830 II DW PCF SI LS-6 62P lm 54,3 W BDP102 ECO60-/840 II DW PCF SI LS-6 62P lm 50,2 W BDP102 ECO60-/830 II DS PCF SI LS-6 62P lm 54,3 W BDP102 ECO60-/840 II DS PCF SI LS-6 62P lm 50,2 W DW = leveä valonjako, DS =symmetrinen valonjako, PCF = matta kupu, SI = hopeanharmaa, LS-6 = LumiStep *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. 66 Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus

67 Valonjaot BDP100 PCF ECO60/840 DS BDP100 PCF ECO60/840 DW BDP101 PCF ECO60/840 DS BDP101 PCF ECO60/840 DW BDP102 PCF ECO60/840 DS BDP102 PCF ECO60/840 DW Ulkovalaisimet 2014 Tie- ja kaupunkivalaistus 67

68 68 Ulkovalaisimet 2014 Aluevalaistus

69 CoreLine Tempo CoreLine Tempo -ledivalaisin on kustannustehokas valonheitin, joka on suunniteltu korvaamaan perinteiset valaistusratkaisut (70 W:n, 150 W:n ja 250 W:n HID-valaisimet). Valaisin tarjoaa alhaiset energiakustannukset vaatien pienemmän investoinnin. Muiden CoreLine-tuoteperheen tuotteiden tapaan CoreLine Tempo on helppo ja nopea asentaa vihreillä liitinosilla. Käyttökohteet: Yleisvalaistus, teollisuusvalaistus, mainostaulujen valaistus, pysäköintialueiden valaistus, rakennusten julkisivujen valaistus ym. Ominaisuudet: Nopea takaisinmaksu, energiatehokas Valoteho luumenia, järjestelmän teho W Kiinnitys säädettävällä asennuskiinnikkeellä Symmetrinen tai epäsymmetrinen optiikka Ulkovalaisimet 2014 Aluevalaistus 69

70 Tekniset tiedot: BVP120 Leveys Pituus Paino 360 mm 370 mm 6 6,6 kg Väri Harmaa alumiini (RAL 9007) Materiaali Jännite Luokitukset Asennus Kytkentä Valaisimen valovirta Teho Järjestelmän tehokkuus Värilämpötila Runko painevalettua alumiinia Kupu lasia V / Hz Luokka I, IP65, IK08, CE Kiinnitys säädettävällä asennuskiinnikkeellä Säätövara vaakasuunnasta 360 Pystysuuntaus enintään Pistoliitin, 3-napainen lm 40 W, 80 W, 120 W 100 lm/w K Värintoistoindeksi (Ra) > 80 Valaisimen elinikä L 80 F 10 Optiikka Himmennys tuntia Tuulipinta-ala 0,133 m 2 Symmetrinen tai epäsymmetrinen Ei-himmennettävä 70 Ulkovalaisimet 2014 Aluevalaistus

71 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BVP120 LED40/NW S lm 40 W BVP120 LED80/NW S lm 80 W BVP120 LED120/NW S lm 120 W BVP120 LED40/NW A lm 40 W BVP120 LED80/NW A lm 80 W BVP120 LED120/NW A lm 120 W LEDxxx = LED-moduuli, xx x00 lm, NW = värilämpötila K, S = symmetrinen, A = epäsymmetrinen *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BVP120 LED120 NW S BVP120 LED120 NW A Ulkovalaisimet 2014 Aluevalaistus 71

72 ClearFlood ClearFlood-valonheittimien valovirta voidaan valita käyttökohteen mukaan. Erittäin tehokas optiikka ja viimeisimpään tekniikkaan perustuvat ledit auttavat säästämään energiaa. Valikoiman optiikkavaihtoehtojen ansiosta ClearFlood sopii monenlaisiin kohteisiin. Käyttökohteet: Liikunta- ja urheilukohteet, teollisuusalueet, rakennusten julkisivut Ominaisuudet: Tehokkaat ledit ja suuri optinen tehokkuus Valoteho lumenia, järjestelmän teho W Asennus sangan avulla Kuusi erilaista optiikkaa soveltuu monenlaisiin käyttökohteisiin 72 Ulkovalaisimet 2014 Aluevalaistus

73 Tekniset tiedot: BVP650 Leveys Pituus 525 mm 590 mm Paino 6 14 klm: 15 kg > 14 klm: 16 kg Väri Harmaa alumiini (RAL 9007) Materiaali Runko painevalettua alumiinia Kupu karkaistua lasia Jännite V / Hz Luokitukset Asennus Kytkentä Ledien valovirta Valaisimen valovirta Teho Luokka I ja II, IP66, IK09 Sangan avulla Pikaliitin lm lm W CLO Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Värilämpötila Jopa 109 lm/w K, K Värintoistoindeksi (CRI) 84 (3 000 K), 76 (4 000 K) Valaisimen elinikä L 80 F tuntia Optiikka Symmetrinen (S), epäsymmetrinen (A), Road 1 (OFR1), Road 2 (OFR2), Road 3 (OFR3), Road 6 (OFR6) Himmennys DynaDimmer, DALI, 1 10 V, verkkovirtahimmennys Ulkovalaisimet 2014 Aluevalaistus 73

74 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BVP650 ECO6K/740 S ALU lm 50 W BVP650 ECO8K/740 S ALU lm 68 W BVP650 ECO10K/740 S ALU lm 90 W BVP650 ECO14K/740 S ALU lm 126 W BVP650 ECO18K/740 S ALU lm 170 W BVP650 ECO22K/740 S ALU lm 205 W BVP650 ECO26K/740 S ALU lm 241 W BVP650 ECO6K/740 A ALU lm 50 W BVP650 ECO8K/740 A ALU lm 68 W BVP650 ECO10K/740 A ALU lm 90 W BVP650 ECO14K/740 A ALU lm 126 W BVP650 ECO18K/740 A ALU lm 170 W BVP650 ECO22K/740 A ALU lm 205 W BVP650 ECO26K/740 A ALU lm 241 W ECO = EconomyLine, S = symmetrinen, A = epäsymmetrinen, ALU = alumiini *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BVP650 S BVP650 A 74 Ulkovalaisimet 2014 Aluevalaistus

75 Neste Oil, Kaarina Mini 300 LED gen2 Mini 300 LED gen2 -tuoteperhe on suunniteltu downlight-valaistukseen ja katoksiin. Tehokkaat jälkiasennettavat Mini 300 LED gen2 -valaisimet tarjoavat erinomaisen valon laadun, tehokkaan lämmönhallinnan ja erittäin pitkän käyttöiän. Valaisimien vähäiset huolto, vaihto- ja energiakustannukset tarkoittavat lyhyttä takaisinmaksuaikaa. Mini 300 LED gen2 onkin loistava esimerkki siitä, miten yritykset voivat säästää rahaa valitsemalla ympäristöystävällisiä tuotteita. Käyttökohteet: Huoltoasemat, varastot, tuotantotilat Ominaisuudet: Valaisimien langaton hallinta Valoteho lumenia, järjestelmän teho W Uppoasennus, asennus kattopintaan tai ripustusasennus Helppo asentaa, myös jälkiasennettavissa olemassa oleviin asennuksiin Ulkovalaisimet 2014 Aluevalaistus 75

76 Tekniset tiedot: BBP400/BCS400/BVS400 Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Ledien valovirta Valaisimen valovirta Teho... 9,1 kg Valkoinen (RAL 9010), hopea (RAL 9006), harmaa (10714) tai musta (RAL 9005) Runko painevalettua alumiinia Kupu karkaistua lasia Optiikka muovia (PMMA) V / Hz Luokka I ja II, IP65, IK08 Upposennus, pinta-asennus tai asennus valonheitinkiinnikkeellä Vesitiivis kytkentäliitin lm lm W CLO Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Värilämpötila Jopa 111 lm/w K, K Värintoistoindeksi (CRI) > 75 (4 000 K), > 68 (5 700 K) Valaisimen elinikä L 80 F 10 Optiikka Himmennys GreenLine: tuntia, optimoitu elinikä EconomyLine: tuntia, optimoitu valontuotto Symmetrinen keskileveä (PRM), symmetrinen leveä (PRW), symmetrinen erikoisleveä (S), epäsymmetrinen keskileveä (PAM), epäsymmetrinen leveä (A, vain BVS400), tieoptiikka keskileveä (DM, vain BVS400) DynaDimmer, DALI, ajastimella (älypuhelimen tai kannettavan tietokoneen kautta) BBP400 BVS400 BCS Ulkovalaisimet 2014 Aluevalaistus

77 Tilausnumerot Tyyppi Valovirta *) Ottoteho Tilausnro BBP400 ECO151-2S/657 I A WH CFRM lm 133 W BBP400 ECO151-2S/657 I PAM WH MDU CFRM lm 133 W BVS400 ECO121-2S/657 I DM WH lm 106 W BVS400 ECO151-2S/657 I DM WH lm 133 W BCS400 ECO151-2S/657 I A WH MDU lm 133 W BCS400 ECO151-2S/657 I PRW WH lm 133 W ECO = EconomyLine, A = epäsymmetrinen valonjako, PAM = epäsymmetrinen keskileveä valonjako, DM = keskileveä tieoptiikka, PRW = symmetrinen leveä valonjako, WH = valkoinen, MDU = liiketunnistin, CFRM-1 = upotuskehys *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Valonjaot BBP400 ECO151/657 PAM BCS400 ECO151/657 PRW BVS400 ECO121/657 DM BBP400 ECO151/657 A Ulkovalaisimet 2014 Aluevalaistus 77

78 78 Neste Oil, Ulkovalaisimet Kaarina 2014 Aluevalaistus Mini 300 LED

79 OptiFlood LED OptiFlood LED -valikoima sisältää tyylikkäitä, erittäin tehokkaita valonheittimiä, joita voidaan käyttää aluevalaistukseen. Heittimissä on käytetty uusinta lediteknologiaa, ja ne tarjoavat merkittäviä energian- ja ylläpitosäästöjä perinteisiin HID-järjestelmiin verrattuna. Opti Flood LED -valaisimet sopivat sovelluksiin, joissa muotoilu ja ulkonäkö ovat yhtä tärkeitä kuin tekninen suorituskyky. Käyttökohteet: Urheilu- ja pysäköintialueet Ominaisuudet: Luokkansa parhaat optiikat, jotka ovat päivitettävissä Joustava, sopii monenlaisiin käyttökohteisiin Valoteho lumenia, järjestelmän teho W Valon väri K (CRI > 84), K (CRI > 76) tai K (CRI > 68) Asennus pylväsorteen, kattoon, seinään tai lattiaan Erittäin tehokkaat LedGine-alueoptiikat Ulkovalaisimet 2014 Aluevalaistus 79

80 Tekniset tiedot: BVP506 Leveys Korkeus Pituus Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Ledien valovirta Valaisimen valovirta Teho 176 mm 730 mm 460 mm 21 kg Alumiini tai tummanharmaa (GR) Runko painevalettua alumiinia, korroosionkestävä Kiinnikkeet ruostumatonta terästä Linssi kirkasta akryylia V / Hz Luokka I ja II, IP66, IK09 Pylväsorteen, kattoon tai seinään Liittimellä lm lm W CLO Saatavissa, lisäsäästö jopa 10 % Järjestelmän tehokkuus Värilämpötila Jopa 108 lm/w K, K tai K Värintoistoindeksi (CRI) > 84 (3 000 K), > 76 (4 000 K), > 68 (5 700 K) Valaisimen elinikä L 80 F 10 Optiikka Himmennys GreenLine: tuntia EconomyLine: tuntia Alue: epäsymmetrinen (A) tai symmetrinen (S) Tie: keskileveä (DM), leveä (DW), kapea (DN) tai perusoptiikka (DC) DynaDimmer, DALI, 1 10V, verkkovirtahimmennys 80 Ulkovalaisimet 2014 Aluevalaistus

81 Tilausnumerot Tyyppi Tilausnro BVP506 GRN98-2S/740 II A GR BVP506 GRN107-2S/740 II A BVP506 GRN117-2S/740 II A GR GRN98 = lm, GRN107 = lm, GRN117 = lm, II = suojausluokka II, A = epäsymmetrinen, GR = harmaa Valonjaot BVP506 GCA GRN98/740 A Ulkovalaisimet 2014 Aluevalaistus 81

82 82 Ulkovalaisimet 2014 Aluevalaistus

83 OptiVision LED OptiVision LED -järjestelmä on käänteentekevä innovaatio valonheitinvalaistukseen. OptiVision LED -valaisimien suorituskyky sopii vaativiinkin tarpeisiin. Valonheittimet takaavat suuren valovirran ja tehokkaan lämmönhallinnan, joka maksimoi käyttöiän ja minimoi huoltokustannukset. Käyttökohteet: Lentokentät, satamat, urheilualueet jne. Ominaisuudet: Kahdeksan optiikkavaihtoehtoa Yhteensopiva muiden ohjausjärjestelmien kanssa DALIn kautta Valoteho jopa lm Saatavana kolme valaisinversiota Pikaliitin helpottaa ledimoduulin ja virtalähteen kytkemistä Ulkovalaisimet 2014 Aluevalaistus 83

84 Tekniset tiedot: BVP500/510/520 Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Valovirta Järjestelmän teho CLO Valotehokkuus Värilämpötila BVP510: 22kg BVP520: 28kg Liitäntälaitekotelo: IP20: 8 kg IP66: 14 kg BVP500 (sis. virtalähteen): 34 kg Alumiini Runko ja asennuskiinnike valettua alumiinia Jäähdytyslevy alumiinia Kytkentärasia valettua muovia Optinen linssi ja kupu UV-suojattua polykarbonaattia IP20-virtalähteen kotelo alumiinipeltiä IP66-virtalähteen kotelo valualumiinia V / 5 60 Hz ja V / Hz Luokka I, IP66 Sangan avulla (sisältyy toimitukseen) Kytkentäkotelo (vain IP20-virtalähteelle) voidaan sijoittaa asennuskiinnikkeiden kummallekin puolelle Ulkona 121 klm Sisätiloissa jopa 96 klm Ulkona jopa W Sisätiloissa jopa 987 W Kaikki vaihtoehdot vakiona Jopa 120 lm/w (121 klm: 88 lm/w) Neutraali valkoinen (NW) K tai viileä valkoinen (CW) K Värintoistoindeksi (CRI) > 70 (4 000 K) tai > 65 (5 700 K) Valaisimen elinikä L 80 F 10 Optiikka Ohjaus Ulkona tuntia Sisätiloissa jopa tuntia (valovirrasta riippuen) 8 erilaista optiikkaa: Epäsymmetriset A-NB, A-MB, A-WB, A-VW Symmetriset S3, S4, S6, S8 (2 x 8 2 x 19 ) DALI, DynaDimmer (DDF) Tuulipinta-ala 15 kallistuksella: BVP500 ja BVP520: 0,23 m 2 ja BVP510: 0,18 m 2 40 kallistuksella: BVP500 ja BVP520: 0,32 m 2 ja BVP510: 0,24 m 2 65 kallistuksella: BVP500 ja BVP520: 0,35 m 2 ja BVP510: 0,22 m 2 84 Ulkovalaisimet 2014 Aluevalaistus

85 Tilausnumerot Tyyppi Tilausnro Heitin BVP520 GRN 121K/757 A-WB T20 LO Liitäntälaitteet EVP510 GRN 80K/ V IP20 T EVP510 GRN 80K/ V IP66 T EVP520 GRN 121K/ V IP20 T EVP520 GRN 121K/ V IP66 T = Ra 70, K, T20 = ympäristölämpötila, LO = epäsuoran optiikan häikäisysuoja *) Tämä on valonlähteen valovirta. Tarkista laskennalla koko järjestelmän todellinen valovirta. Halutessasi uudistaa urheilutilojesi valaistusta, ota yhteyttä myyntiimme. Ulkovalaisimet 2014 Aluevalaistus 85

86 Friends Arena, Solna, Ruotsi Päivitä urheilutilojesi valaistus nykypäivään ArenaVision vastaa tarpeisiisi ArenaVision LED -järjestelmä soveltuu moniin erilaisiin tarpeisiin. Järjestelmä tuo merkittävää lisäarvoa urheilutilojen omistajille, tapahtumajärjestäjille sekä katselijoille. Philips-tuotteet antavat vastinetta pitkän ja lyhyen tähtäimen investoinneille. ArenaVision LED -järjestelmästä on eri versioita, joista asiakas voi valita omansa käyttöpaikan vaati musten mukaan. Mainitsemisen arvoista on, että ArenaVision LED -järjestelmäpaketit ovat myös päivittävissä. Ota siis yhteyttä myyntiimme! Katsotaan yhdessä, mikä paketti vastaa parhaiten tarpeitasi. Basic Light Effects Experience ArenaVision LED -valonheittimet Tehokas valovoima Ulkoinen liitäntälaitekotelo Ohjausjärjestelmä LED-ohjausverkko Käyttöliittymä Kytkentärakenteet Staattinen Dynaaminen Liitettävyys Ulkoisiin valaistuskonsoleihin Perinteisiin viihdevalaisimiin 86 Ulkovalaisimet 2014 Urheiluvalaistus

87 ArenaVision LED ArenaVision LED on innovatiivinen lediratkaisu areenoiden valaistukseen. Valaisin täyttää uusimmat välkkymättömiä televisiolähetyksiä koskevat standardit. Joustava valaistuksenohjaus mahdollistaa mukaansatempaavan katseluelämyksen. Käyttökohteet: 1. luokan ulkoareenat, sisä- ja monitoimiareenat jne. Ominaisuudet: Välkkymätön valaistus takaa laadukkaan kuvan Super Slow Motion -lähetyksiin Täysin hallittavissa oleva valo luo kentälle tunnelmaa Valoteho jopa lumenia, järjestelmän teho jopa W Valon väri viileä valkoinen LED (5 700 K), CRI > 85 Mahdollistaa uudenlaisen katselukokemuksen urheiluareenoilla Ulkovalaisimet 2014 Urheiluvalaistus 87

88 Tekniset tiedot: BVP420/421/422 Leveys Korkeus Paino Väri Materiaali Jännite Luokitukset Asennus Kytkentä Valovirta Järjestelmän teho Teho CLO Valotehokkuus Värilämpötila 707 mm 615 mm Valaisin: max 28 kg Liitäntälaitekotelo: IP20: 8 kg, IP66: 10 kg Alumiini Runko ja asennussanka valualumiinia Optiikka ja suojakupu UV-suojattua polykarbonaattia V / Hz V / Hz (saatavissa Q4/2014) Luokka I, IP66, IK08 Sangan avulla kattoon, pylvään päähän tai sisähuoltosillalle Säätövara vaakasuunnasta Pystysuora suuntaus enintään Pistoliitin, 3-napainen Ulkona jopa 87 klm Sisätiloissa jopa 68 klm Ulkona jopa W Sisätiloissa jopa 987 W W Kaikki vaihtoehdot vakiona Jopa 83 lm / W Viileä valkoinen (CW) 5700K Värintoistoindeksi (CRI) > 85 Valaisimen elinikä L 80 F 10 Ulkona tuntia Sisätiloissa jopa tuntia (valovirrasta riippuen) Optiikka 7 erilaista optiikkaa (S2 S7) 2x6 ja 2x19 Ohjaus (valmius) DMX-RDM, jousipainikeliitin (PI6) DMX-RDM, RJ45-liitin (RJ45) Tuulipinta-ala 0,35 m 2 65 asteen kallistuksella 88 Ulkovalaisimet 2014 Urheiluvalaistus

89 Tilausnumerot Tyyppi Tilausnro BVP420 87K/857 S2 T BVP420 87K/857 S4 T BVP420 87K/857 S5 T BVP420 87K/857 S6 T BVP420 87K/857 S7 T EVP420 87K/857 PSU V IP66 FU EVP420 87K/857 PSU V IP20 FU S2 S7 = optiikka, T20 = ympäristölämpötila, PSDMX110 = virtalähde, jossa DMX-liitäntä, PSU = virtalähde, FU = sulake Halutessasi uudistaa urheilutilojesi valaistusta, ota yhteyttä myyntiimme. Ulkovalaisimet 2014 Urheiluvalaistus 89

90 90 Oulun tuomiokirkko Ulkovalaisimet 2014 Arkkitehtoninen valaistus

91 Oulun tuomiokirkko DecoFlood 2 LED DecoFlood 2 LED tarjoaa kattavan ledivalonheitinvalikoiman arkkitehtoniseen ulkovalaistukseen. DecoFlood 2 LED -heittimissä yhdistyvät toiminnallisuus ja yksinkertainen, puhdas estetiikka. Valaisimet on suunniteltu luomaan optimaalisin valaistustehoste, haluttiinpa sitten korkeatehoista valonheitinvalaistusta tai hienovaraisempia korostustehosteita. Uusimman leditekniikan ja luokkansa parhaan optiikan ansiosta DecoFlood 2 LED on todella monipuolinen, helposti asennettava ratkaisu. Käyttökohteet: Rakennukset, sillat ja rakenteet, monumentit ja patsaat, puistot ja puutarhat, aukiot jne. Ominaisuudet: DecoFlood 2 LED -valonheittimen ainutlaatuinen kollimoiva optiikka tuottaa tasaisen valovirran ja varmistaa parhaan mahdollisen värinsekoituksen Valoteho lumenia, järjestelmän teho W Katto-, seinä- tai lattia-asennus Muotoilu mahdollistaa yhdistämisen tavallisen DecoFlood 2 -sarjan tuotteisiin perustuviin projekteihin Ulkovalaisimet 2014 Arkkitehtoninen valaistus 91

92 Tekniset tiedot: BVP636/646, BCP623, BVP626 BVP636 valonheitinvalaistus BVP646 katu- ja aluevalaistus BCP623 BVP626 Paino 12,9 kg 4,5 kg 7,5 kg Väri Runko tummanharmaa, RAL Kehys hopeanharmaa, noin RAL 9006 Materiaali Runko ja kansi painevalettua alumiinia Tiivisteet silikonikumia Optinen suoja erikoisvalkoista, karkaistua, 4 mm paksua lasia Runko tummanharmaa, RAL Kehys hopeanharmaa, noin RAL 9006 Runko, liitäntälaitekotelo ja kupu painevalettua alumiinia Tiivisteet silikonikumia Kupu erikoisvalkoista, karkaistua, 4 mm paksua lasia Runko tummanharmaa, RAL Kehys hopeanharmaa, noin RAL 9006 Runko ja kansi painevalettua alumiinia Tiivisteet silikonikumia Optinen suoja erikoisvalkoista, karkaistua, 4 mm paksua lasia Jännite V AC / Hz V AC / Hz V AC / Hz Luokitukset Luokka I ja II, IP66, IK08 (IK06 käytettäessä Luokka II, IP66, IK08 Luokka II, IP66, IK08 mattalasia) Asennus Katto-, seinä- tai lattia-asennus Lattia- tai seinäasennus erillisellä Katto-, seinä- tai lattia-asennus liitäntälaitekotelolla, valaisimen ja liitäntälaitekotelon asennus 4xM6- ruuveilla Kytkentä Pistoliitin, 3-napainen syöttökaapeli ja ohjauskaapeli Liitäntälaitekotelon kautta, pistoliitin, 3-napainen syöttökaapeli ja ohjauskaapeli Takakannen kautta, pistoliitin, 3-napainen syöttökaapeli ja ohjauskaapeli Valaisimen valovirta lm lm tai lm lm tai lm Teho 98 W 27 W 53 W Järjestelmän tehokkuus Jopa 67,6 lm/w Jopa 51,2 lm/w Jopa 59,1 lm/w Värilämpötila K, K, säädettävä K, K, säädettävä K, K, säädettävä valkoinen K valkoinen K valkoinen K Värintoistoindeksi (CRI) > 80 Ra (2 700 K) > 75 Ra (4 000 K) > 80 Ra (2 700 K) > 75 Ra (4 000 K) > 80 Ra (2 700 K) > 75 Ra (4 000 K) Valaisimen elinikä L tuntia tuntia tuntia Optiikka Keilakulma 2x10 / 2x34 (kapea valokeila) Keilakulma 2x19 / 2x44 (leveä valokeila) Epäsymmetrinen valokeila pintatehosteita varten Epäsymmetrinen valokeila aluevalaistukseen Katuvalaistusvalokeila Keilakulma 12 (kapea valokeila) Keilakulma 24 (keskileveä valokeila) Keilakulma 40 (leveä valokeila) Keilakulma 12 (kapea valokeila) Keilakulma 24 (keskileveä valokeila) Keilakulma 40 (leveä valokeila) Himmennys DMX-512 ohjaus ja RDM-haku ja käsittely, yksi osoite valaisinta kohden DMX-512 ohjaus ja RDM-haku ja käsittely, yksi osoite valaisinta kohden DMX-512 ohjaus ja RDM-haku ja käsittely, yksi osoite valaisinta kohden BVP636 BCP623 BVP Ulkovalaisimet 2014 Arkkitehtoninen valaistus

93 Tilausnumerot Tyyppi Tilausnro BVP636 64xLED-HB/NW II DW GC CO GR BVP636 64xLED-HB/NW II MB GC CO GR BVP636 64xLED-HB/NW II WB GC CO GR BVP646 LED38-/NW II DM GC CO GR BVP646 LED64-/NW II A GC CO GR BVP646 LED80-/NW II DM GC CO GR BCP623 15xLED-HB/NW II MB GC CO GR BCP623 15xLED-HB/NW II NB GC CO GR BCP623 15xLED-HB/NW II WB GC CO GR BVP626 34xLED-HB/NW II MB GC CO GR BVP626 34xLED-HB/NW II NB GC CO GR BVP626 34xLED-HB/NW II WB GC CO GR Tuote on konfiguroitava II = suojausluokka II, DW = leveä epäsymmetrinen valonjako, MB = symmetrinen optiikka, WB = leveä valonjako, DM = tievalaistusoptiikka, NB = kapea valonjako, GC = kirkas suojalasi, CO GR = harmaa väri Valonjaot BVP636 GC 64LED-HB NW WB BVP636 GC 64LED-HB NW MB BVP636 GC 64LED-HB NW DW BVP646 GC LED38 NW DM BVP646 GC LED64 NW A BVP646 GC LED80 NW DM Ulkovalaisimet 2014 Arkkitehtoninen valaistus 93

94 Valonjaot BCP623 GC 15LED-HB NW NB BCP623 GC15LED-HB NW MB BCP623 GC 15LED-HB NW WB BVP626 GC 34LED-HB NW NB BVP626 GC 34LED-HB NW MB BVP626 GC 34LED-HB NW WB 94 Ulkovalaisimet 2014 Arkkitehtoninen valaistus

95 Finlandia-talo, Helsinki ColorReach Powercore ColorReach Powercore -valaisimessa yhdistyvät ledivalaistuksen ja valaistuksenohjauksen edut. Tyylikäs valaisin on suunniteltu erityisesti suurten kohteiden, kuten pilvenpiirtäjien ja teemarakennusten valaistukseen. Valaisimen tehokkuus mahdollistaa suurten arkkitehtonisten julkisivujen loisteliaan ja dynaamisen valaistuksen. Käyttökohteet: Rakennukset, sillat, muistomerkit ja muut suurikokoiset rakenteet Ominaisuudet: Ainutlaatuinen muotoilu linssien jaottelu tukee hajotinyhdistelmiä Laaja valikoima keilakulmia: 8, 13, 23, 40 tai 63, myös epäsymmetrinen optiikka 5 x 17 Toimii kaikilla standardiversioisilla DMX-ohjaimilla Ulkovalaisimet 2014 Arkkitehtoninen valaistus 95

96 Tekniset tiedot: DCP776 / DCP403 DCP776 ColorReach Powercore Gen2 Paino 34 kg 23 kg Väri Musta Harmaa Materiaali Runko painevalettua alumiinia, pulverimaalattu Linssit polykarbonaattia Optiikan suojana tasolasi DCP403 ColorReach Compact Powercore Runko painevalettua alumiinia, pulverimaalattu Linssit polykarbonaattia Optiikan suojana tasolasi Jännite VAC / Hz VAC / Hz Luokitukset Luokka I, IP66 Luokka I, IP66 Asennus Pinta-asennus Pinta-asennus Kytkentä 1,8 m:n kaapeli sisältyy toimitukseen 1,8 m:n kaapeli sisältyy toimitukseen Valaisimen valovirta lm lm Teho 270 W 130 W Järjestelmän tehokkuus 29,2 W 31 W Valaisimen elinikä L 80 F tuntia tuntia Optiikka 8, 13, 23, 40, 63, epäsymmetrinen 5x17 8, 13, 23, 40, 63, epäsymmetrinen 5x17 Himmennys DMX DMX 96 Ulkovalaisimet 2014 Arkkitehtoninen valaistus

97 Tilausnumerot Tyyppi Tilausnro DCP776 ColorReach Powercore Gen2, lm DCP403 ColorReach Compact, lm GRN = GreenLine, O-DW = opaalikupu, leveä valonjako, DDF6 = Dynadimmer F6-pudotuksella, C10K = sisältää 10 metrin liitosjohdon Valonjaot DCP776 1xLED-HB RGB ZCP770 A5 DCP403 1xLED HB RGB Ulkovalaisimet 2014 Arkkitehtoninen valaistus 97

98 ew Reach Powercore gen2 ew Reach Powercore -valaisimessa yhdistyvät ledivalaistuksen ja valaistuksenohjauksen edut. Tyylikäs valaisin on suunniteltu erityisesti suurten kohteiden valaistukseen. Valaisimen tehokkuus mahdollistaa suurten arkkitehtonisten julkisivujen loisteliaan ja dynaamisen valaistuksen. Käyttökohteet: Rakennukset, sillat, muistomerkit ja muut suurikokoiset rakenteet Ominaisuudet: Laaja valikoima keilakulmia: 8, 13, 23, 40 tai 63, myös epäsymmetrinen optiikka 5 x 17 Toimii kaikilla standardiversioisilla DMX-ohjaimilla 98 Ulkovalaisimet 2014 Arkkitehtoninen valaistus

99 Tekniset tiedot: DCP773/DCP400 DCP773 ew Reach PowerCore Gen2 Paino 34 kg 23 kg Väri Musta Harmaa Materiaali Runko painevalettua alumiinia, pulverimaalattu Linssit polykarbonaattia Optiikan suojana tasolasi DCP400 ew Reach Compact Powercore Gen2 Runko painevalettua alumiinia, pulverimaalattu Linssit polykarbonaattia Optiikan suojana tasolasi Jännite VAC / Hz VAC / Hz Luokitukset Luokka I, IP66 Luokka I, IP66 Asennus Pinta-asennus Pinta-asennus Kytkentä 1,8 m:n kaapeli sisältyy toimitukseen 1,8 m:n kaapeli sisältyy toimitukseen Valaisimen valovirta lm lm Teho 250 W 125 W Järjestelmän tehokkuus Jopa 51 lm/w Jopa 81 lm/w Värilämpötila K tai K K tai K Värintoistoindeksi (CRI) > (2 700 K), 79 (4 000 K) Valaisimen elinikä L 80 F tuntia tuntia Optiikka 8, 13, 23, 40, 63, epäsymmetrinen 5x17 8, 13, 23, 40, 63, epäsymmetrinen 5x17 Himmennys Ei himmennettävissä Ei himmennettävissä Ulkovalaisimet 2014 Arkkitehtoninen valaistus 99

100 Tilausnumerot Tyyppi Tilausnro DCP773 ew PowerCore K, lm DCP773 ew PowerCore K, lm DCP400 ew Reach Compact 2700K, lm DCP400 ew Reach Compact 4000K, lm GRN = GreenLine, O-DW = opaalikupu, leveä valonjako, DDF6 = Dynadimmer F6-pudotuksella, C10K = sisältää 10 metrin liitosjohdon Valonjaot DCP773 1x104 LED 4000 K DCP400 1xLED HB Ulkovalaisimet 2014 Arkkitehtoninen valaistus

101 Peurungan kylpylä, Laukaa ColorBurst Powercore ColorBurst Powercore on tehokas, ulkotiloihin sopiva ledivalaisin korostus- ja aluevalaistukseen. Valaisin tuottaa laadukasta valkoista tai värillistä valoa, jota voidaan käyttää dynaamiseen kohdevalaistukseen, valonheitinvalaistukseen ja koristeelliseen valaistukseen. Integroitu Powercore-tekniikka takaa nopean, tehokkaan ja tarkan tehontuoton suoraan verkkojännitteestä, ulkopuolisia virtalähteitä ei tarvita. Käyttökohteet: Rakennukset, muistomerkit, patsaat ja suihkulähteet jne. Ominaisuudet: Teho jopa 647 lumenia Kallistettavissa täydet 180. Säätömahdollisuus arkkitehtonisissa asennuksissa täydet 360, valaisin on vapaasti suunnattavissa. Täydellinen korostusvalaistukseen, valonheitinvalaistukseen ja koristeelliseen valaistukseen Toimii kaikilla standardiversioisilla DMX-ohjaimilla Ulkovalaisimet 2014 Arkkitehtoninen valaistus 101

102 Tekniset tiedot: BCP462 BCP462 ColorBurst Powercore Paino 5 kg 3,5 kg BCP462 ColorBurst Compact Powercore Väri Musta, valkoinen tai harmaa Musta, valkoinen tai vaaleanharmaa Materiaali Runko painevalettua alumiinia, pulverimaalattu Karkaistu suojalasi Runko painevalettua alumiinia Karkaistu suojalasi Jännite VAC / Hz VAC / Hz Luokitukset Luokka I, IP66 Luokka I, IP66 Asennus Pinta-asennus: Arkkitehtoninen (alusta) tai Maisema-malli (piikki) Pinta-asennus: Arkkitehtoninen (alusta) tai Maisema-malli (piikki) Kytkentä Yhdistetty virta-/datakaapeli, jossa kolme johtoa Yhdistetty virta-/datakaapeli, jossa neljä johtoa Valaisimen valovirta 647 lm (8 ), 571 lm (14 ), 558 lm (23 ), 552 lm (41 ), 584 lm (10x41 ) 496 lm (8 ), 571 lm (14 ), 418 lm (23 ), 405 lm (41 ), 432 lm (10x41 ) Teho 30 W 17,5 W Optiikka 8 (ensisijainen optiikka) 14, 23 tai 41 (levitinlinssit) 10x41 (epäsymmetrinen levitinlinssi) 8 (ensisijainen optiikka) 14, 23 tai 41 (levitinlinssit) 10x41 (epäsymmetrinen levitinlinssi) Himmennys Digitaalinen Data Enabler Pron avulla Digitaalinen Data Enabler Pron avulla 102 Ulkovalaisimet 2014 Arkkitehtoninen valaistus

103 Tilausnumerot Tyyppi Tilausnro Color Burst PC Color Burst Compact PC GRN = GreenLine, O-DW = opaalikupu, leveä valonjako, DDF6 = Dynadimmer F6-pudotuksella, C10K = sisältää 10 metrin liitosjohdon Valonjaot BCP462 Color Burst Powercore 8D BCP462 ColorBurst Compact Powercore nolens Ulkovalaisimet 2014 Arkkitehtoninen valaistus 103

104 104 Peurungan Ulkovalaisimet kylpylä, Laukaa 2014 Arkkitehtoninen valaistus ColorBurst Powercore

105 ew Burst Powercore ew Burst Powercore on tehokas, ulkotiloihin sopiva ledivalaisin korostus- ja aluevalaistukseen. Valaisin tuottaa laadukasta valkoista tai värillistä valoa, jota voidaan käyttää dynaamiseen kohdevalaistukseen, valonheitinvalaistukseen ja koristeelliseen valaistukseen. Integroitu Powercore-tekniikka takaa nopean, tehokkaan ja tarkan tehontuoton suoraan verkkojännitteestä, ulkopuolisia virtalähteitä ei tarvita. Käyttökohteet: Rakennukset, muistomerkit, patsaat ja suihkulähteet jne. Ominaisuudet: Teho jopa lumenia Kallistettavissa täydet 180. Säätömahdollisuus arkkitehtonisissa asennuksissa täydet 360, valaisin on vapaasti suunnattavissa. Täydellinen korostusvalaistukseen, valonheitinvalaistukseen ja koristeelliseen valaistukseen Toimii kaikilla standardiversioisilla DMX-ohjaimilla Ulkovalaisimet 2014 Arkkitehtoninen valaistus 105

106 Tekniset tiedot: BCP463 BCP463 ew Burst Powercore Paino 5 kg 3,5 kg BCP463 ew Burst Compact Powercore Väri Musta, valkoinen tai harmaa Musta, valkoinen tai vaaleanharmaa Materiaali Runko painevalettua alumiinia, pulverimaalattu Karkaistu suojalasi Runko painevalettua alumiinia Karkaistu suojalasi Jännite VAC / Hz VAC / Hz Luokitukset Luokka I, IP66 Luokka I, IP66 Asennus Pinta-asennus: Arkkitehtoninen (alusta) tai Maisema-malli (piikki) Pinta-asennus: Arkkitehtoninen (alusta) tai Maisema-malli (piikki) Kytkentä 3-napainen virtakaapeli 3-napainen virtakaapeli Valaisimen valovirta K: lm (8 ), lm (14 ), lm (23 ), 991 lm (41 ), lm (10x41 ) K: lm (8 ), lm (14 ), lm (23 ), lm (41 ), lm (10x41 ) K: 624 lm (8 ), 543 lm (14 ), 540 lm (23 ), 520 lm (41 ), 557 lm (10x41 ) K: 812 lm (8 ), 685 lm (14 ), 674 lm (23 ), 646 lm (41 ), 695 lm (10x41 ) Teho 30 W 15 W Värilämpötila K tai K K, lämmin valkoinen K, neutraali valkoinen Värintoistoindeksi (CRI) > 83 (2 700 K), > 81 (4 000 K) > 82,6 (2 700 K) tai > 80,6 (4 000 K) Valaisimen elinikä L 80 F 10 Jopa tuntia Jopa tuntia Optiikka 8 (ensisijainen optiikka) 14, 23 tai 41 (levitinlinssit) 10x41 (epäsymmetrinen levitinlinssi) 8 (ensisijainen optiikka) 14, 23 tai 41 (levitinlinssit) 10x41 (epäsymmetrinen levitinlinssi) Himmennys Yhteensopiva useiden ELV-himmentimien kanssa Yhteensopiva ELV-himmentimien kanssa 106 Ulkovalaisimet 2014 Arkkitehtoninen valaistus

107 Tilausnumerot Tyyppi Tilausnro ew Burst Compact Powercore 2700K ew Burst Compact Powercore 4000K GRN = GreenLine, O-DW = opaalikupu, leveä valonjako, DDF6 = Dynadimmer F6-pudotuksella, C10K = sisältää 10 metrin liitosjohdon Valonjaot BCP463 ew Burst Powercore 2700K BCP463 ew Burst Powercore 4000K BCP463 ew Burst Compact Powercore 2700K nolens BCP463 ew Burst CompactPowercore 4000K nolens Ulkovalaisimet 2014 Arkkitehtoninen valaistus 107

108 2014 Koninklijke Philips N.V. Kaikki oikeudet pidätetään. Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta. Tavaramerkit ovat Koninklijke Philips NV:n (Royal Philips) tai sen omistajien omaisuutta. 11/2014
