1

2 Sisällysluettelo 1 Esittely Ominaisuudet 5 2 Aloittaminen Paketin Sisältö Yleiskatsaus Laitteiston Asennus 7 3 Pääsy Kameraan Hakutyökalu Selaimen Käyttöliittymä Käyttöliittymän Yleiskatsaus 11 4 Kameran Asetukset Järjestelmäasetukset [System Settings] Laitteen Tila [Device Status] Laitteen Nimi [Device Name] Järjestelmän Aika [System Time] Käyttäjätili [User Account] Järjestelmälokit [System Logs] Verkkoasetukset [Network] IP (Internet Protocol) Port WiFi P2P DDNS 21 2

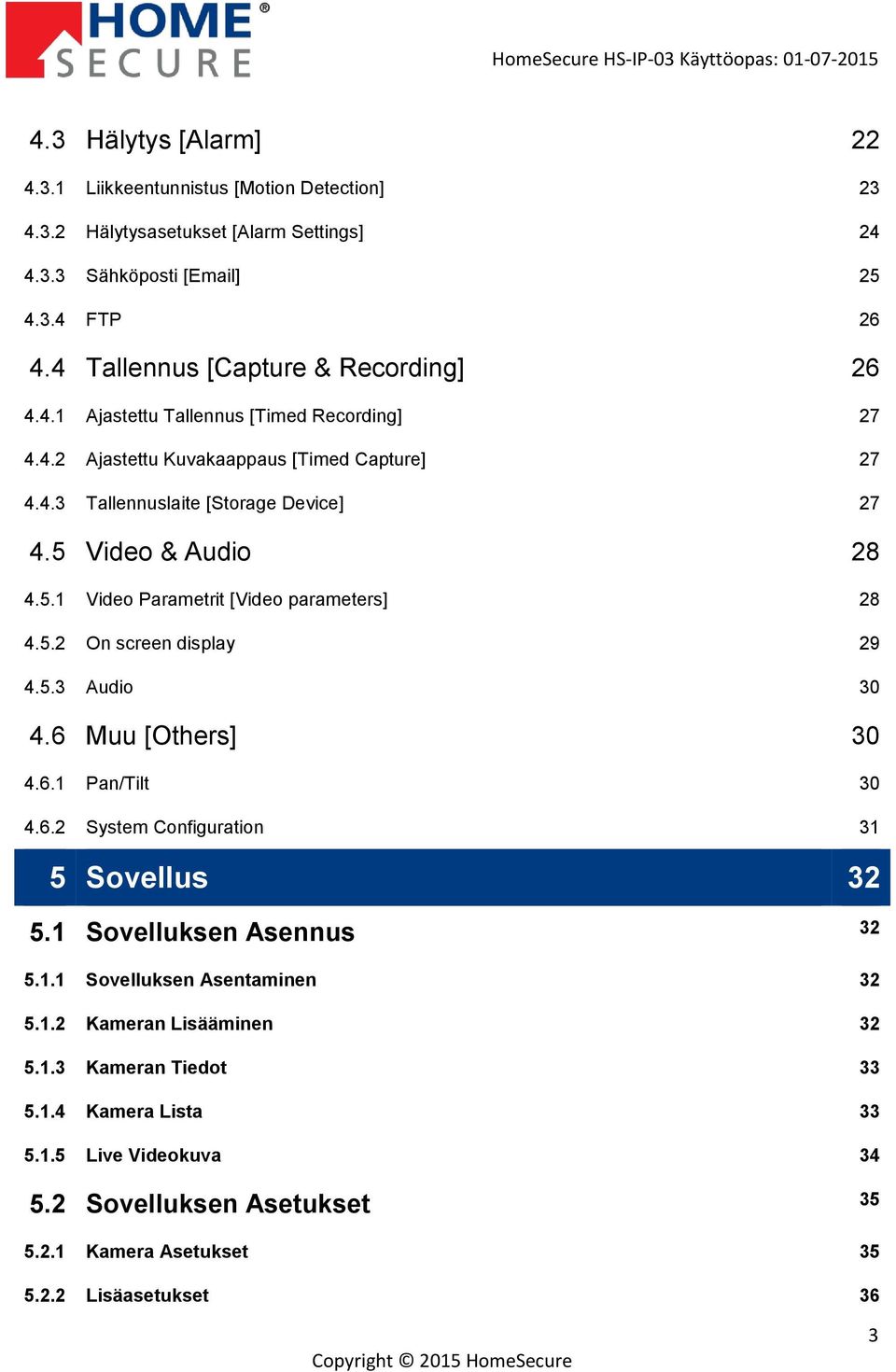

3 4.3 Hälytys [Alarm] Liikkeentunnistus [Motion Detection] Hälytysasetukset [Alarm Settings] Sähköposti [ ] FTP Tallennus [Capture & Recording] Ajastettu Tallennus [Timed Recording] Ajastettu Kuvakaappaus [Timed Capture] Tallennuslaite [Storage Device] Video & Audio Video Parametrit [Video parameters] On screen display Audio Muu [Others] Pan/Tilt System Configuration 31 5 Sovellus Sovelluksen Asennus Sovelluksen Asentaminen Kameran Lisääminen Kameran Tiedot Kamera Lista Live Videokuva Sovelluksen Asetukset Kamera Asetukset Lisäasetukset 36 3

4 6 Usein Kysytyt Kysymykset 41 4

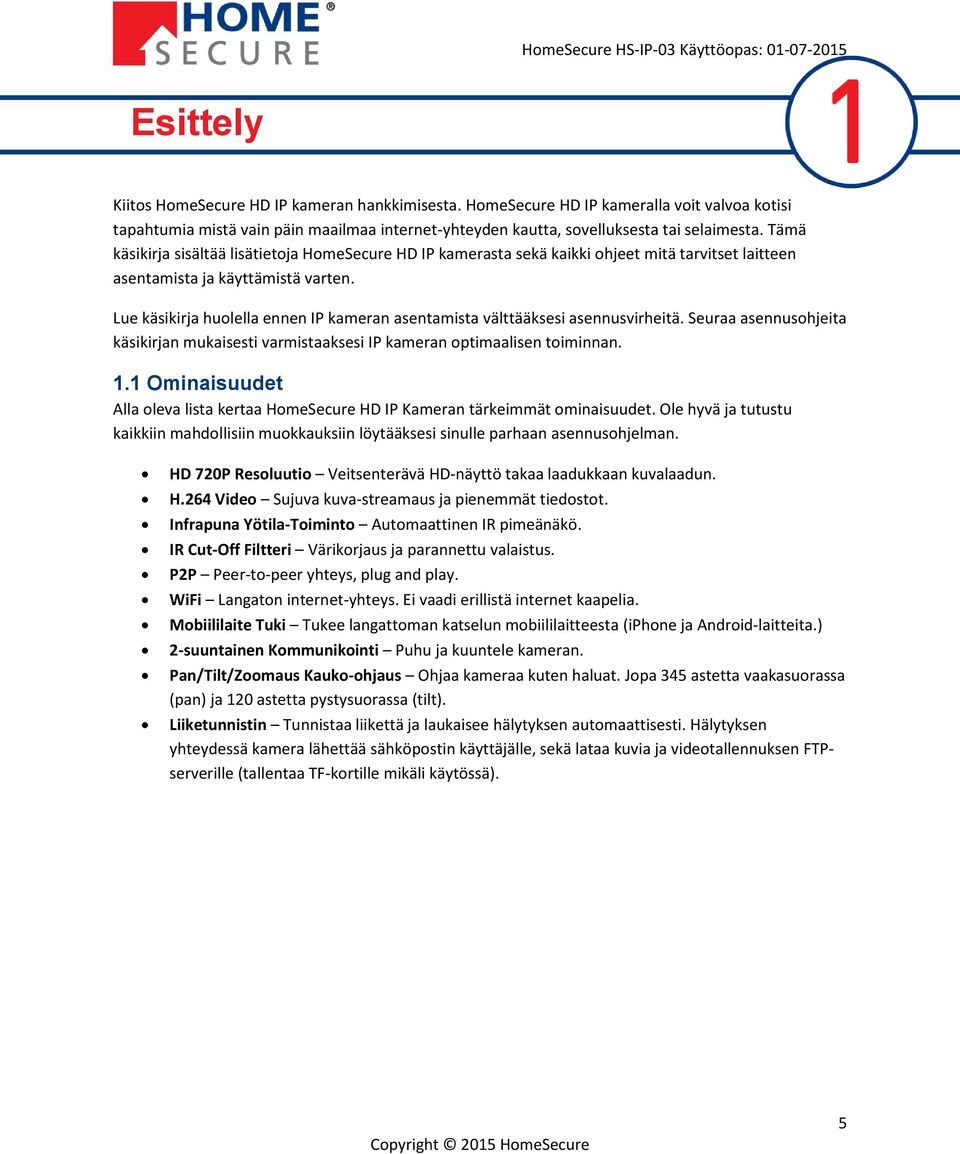

5 Esittely Kiitos HomeSecure HD IP kameran hankkimisesta. HomeSecure HD IP kameralla voit valvoa kotisi tapahtumia mistä vain päin maailmaa internet-yhteyden kautta, sovelluksesta tai selaimesta. Tämä käsikirja sisältää lisätietoja HomeSecure HD IP kamerasta sekä kaikki ohjeet mitä tarvitset laitteen asentamista ja käyttämistä varten. Lue käsikirja huolella ennen IP kameran asentamista välttääksesi asennusvirheitä. Seuraa asennusohjeita käsikirjan mukaisesti varmistaaksesi IP kameran optimaalisen toiminnan. 1.1 Ominaisuudet Alla oleva lista kertaa HomeSecure HD IP Kameran tärkeimmät ominaisuudet. Ole hyvä ja tutustu kaikkiin mahdollisiin muokkauksiin löytääksesi sinulle parhaan asennusohjelman. HD 720P Resoluutio Veitsenterävä HD-näyttö takaa laadukkaan kuvalaadun. H.264 Video Sujuva kuva-streamaus ja pienemmät tiedostot. Infrapuna Yötila-Toiminto Automaattinen IR pimeänäkö. IR Cut-Off Filtteri Värikorjaus ja parannettu valaistus. P2P Peer-to-peer yhteys, plug and play. WiFi Langaton internet-yhteys. Ei vaadi erillistä internet kaapelia. Mobiililaite Tuki Tukee langattoman katselun mobiililaitteesta (iphone ja Android-laitteita.) 2-suuntainen Kommunikointi Puhu ja kuuntele kameran. Pan/Tilt/Zoomaus Kauko-ohjaus Ohjaa kameraa kuten haluat. Jopa 345 astetta vaakasuorassa (pan) ja 120 astetta pystysuorassa (tilt). Liiketunnistin Tunnistaa liikettä ja laukaisee hälytyksen automaattisesti. Hälytyksen yhteydessä kamera lähettää sähköpostin käyttäjälle, sekä lataa kuvia ja videotallennuksen FTPserverille (tallentaa TF-kortille mikäli käytössä). 5

6 Aloittaminen 2.1 Paketin sisältö HomeSecure HD IP Kamera -paketti sisältää alla olevassa kuvassa näkyvät kuusi osaa. Olethan yhteydessä jälleenmyyjään mikäli paketista puuttuu osia. HomeSecure HD IP Kamera 12V Virtalähde Kiinnityssarja Verkkokaapeli Asennus CD-levy Wifi-antenni 6

7 2.2 Yleiskatsaus Ole hyvä ja tutustu kameran laitteistoon ennen kameran asentamista. Anturi IR LED valot Virta merkkivalo Sisäänrakennettu mikrofoni Nollauspainike Antenni TF muistikorttipaikka Virta sisääntulo Ethernet-portti 2.3 Laitteiston Asennus Kiinnitä Wifi-antenni ja virtalähde kameraan. Yhdistä IP-kamera reitittimeen verkkokaapelilla (HUOM: verkkokaapeli pidetään kiinni kamerassa asennuksen ajan, mutta kameran voi yhdistetää langattomaan verkkoon myöhemmässä vaiheessa [4.2.3 Wifi]). Kameran käynnistyessä virtamerkkivalo palaa vihreällä valolla ja kamera kalibroi liikkumalla vaakasuoraan ja pystysuoraan. Viimeistele kameran lopullinen asema vasta asennuksen jälkeen. 7

8 Pääsy Kameraan Noudata seuraavia ohjeita asentaaksesi kameraohjelmiston tietokoneesi (PC tai Mac), näin voit löytää kamerasi ja avata käyttöliittymän selaimessa. 3.1 Hakutyökalu Löydä kamera verkostosta hakutyökalulla. Asenna ohjelmisto Search Tool For PC (IP Camera V3) Windows tietokoneelle tai Search Tool for Mac (IP Camera V3) Mac tietokoneelle. Löydät hakutyökalun mukana tulevalla CD-levyllä. Näet seuraavan ohjelman käynnistyessä: Kamera näkyy listalla, mikäli se on asennettu oikein. Mikäli kamera ei näy listalla, voit tehdä manuaalisen haun painamalla [Search]. Avaa käyttöliittymä selaimessa painamalla [Open]. Valitse kieliasetukset (ennen käyttöliittymän avaamista). Laita rasti muokataksesi kameran verkkoasetuksia. Vaihda kameran IP-osoitetta manuaalisesti poistamalla rasti. Kamera saa automaattisesti IP-osoitteen, mikäli ruutu on rastitettu. Tietokoneen verkkotiedot. IP-kameran verkkotiedot. Kun olet tehnyt haluamasi muokkaukset, syötä käyttäjänimi ja salasana ja paina [Apply]. 3.2 Selaimen Käyttöliittymä Kun painat [Open] painiketta hakutyökalussa, avautuu IP kameran IP-osoite oletusselaimessa. 8

9 Syötä käyttäjänimi ja salasana ja paina [OK]. Oletuksena käyttäjänimi ja salasana ovat admin ja admin. Vaihda salasana (6-12 merkkiä). Salasanan pitää sisältää vähintään kaksi jokaisesta merkkityypistä: isot kirjaimet pienet kirjaimet, numerot tai erikoismerkit. Salasanan vaihdettua sinut ohjataan seuraavalle sivulle. Lataa vaadittu liitännäinen (plugin) klikkaamalla linkkiä. On mahdollista että joudut valtuuttaa ohjelman käynnistystä. 9

10 Asenna ohjelma. Palaa selaimeen ja päivitä ikkuna. Nyt sinulla on pääsy kameraan. 10

11 3.3 Käyttöliittymän Yleiskatsaus Klikkaamalla näet live-videon. Klikkaa [System Settings] muokataksesi asetuksia. Valitse yksi kahdeksasta asemasta. Tallenna asema painamalla [Set], tai paina [Go] mikäli haluat hyppää suoraan jo tallennettuun asemaan. Paranna kuvanlaatua säätämällä taajuutta. Valitse streami (ja resoluutio). Säädä kirkkautta, kontrastia, jne. Liikuta kameraa käyttämällä 8 nuolta, ja ota kuvia painamalla keskellä olevaa kamerakuvaa.. Vartioi pystysuorassa tai vaakasuorassa. Paina neliötä keskittääksesi kameraa. (Route 1-4 eivät ole käytettävissä) Valitse [Invert] mikäli kamera on ylösalaisin. Vastaanota ääntä kamerasta. Lähetä ääntä kameraan. Tallenna videokuvaa tietokoneelle. Voit vaihtaa polkua asetusvalikossa. 11

12 Kameran Asetukset Kun sinulla on yhteys selaimesta kameraan voit räätälöidä kameran asetuksia. Lue tämä osa huolella jotta tiedät mitä asetuksia on mahdollista muokata. Paina [System Settings] välilehteä päästäksesi asetusvalikkoon: Seuraavat sivut kuvailevat seuraavat osiot: Järjestelmäasetukset [System] Verkkoasetukset [Network] Hälytysasetukset [Alarm] Tallennusasetukset [Capture&Recording] Video- ja ääniasetukset [Video&Audio] Muut [Others] 12

13 4.1 Järjestelmäasetukset [System Settings] Valitse [System] valikon vasemmalla laidalla. Tämä osio kattaa yleisasetukset kuten nimi, aika, päivämäärä jne Laitteen Tila [Device Status] Esittely seuraavalla sivulla. 13

14 IP-kameran mallinumero IP-kameran UID (unit ID) IP-kameran nimi Laitteiston versionumero Ohjelmistoversio IP-kameran SD-kortti tila MAC-address Päivitä tila Laitteen Nimi [Device Name] Kirjoita haluamasi nimi. Paina [Save] tallentaaksesi nimen. Paina [Refresh] päivittääksesi tiedot Järjestelmän Aika [System Time] Nykyinen aika. Valitse ajan synkronoinnin aikaväli. Mahdollista/poista ajan automaattinen päivittyminen (suositeltu). Valitse sync mode: Ntp: päivittää tietokoneen serveriltä (suositeltu) Valitse aikavyöhyke. Tallenna muutokset painamalla [Save]. Mikäli ntp valittu [Mode], voit valita aikapalvelimen tässä. Mahdollista/poista kesäaika. Päivitä tiedot painamalla [Refresh]. 14

15 4.1.4 Käyttäjätili [User Account] Nykyisten käyttäjien käyttäjänimet. Operation (vaihda salasana). Käyttäjätyypien yleiskatsaus. Admin näkee live-videon ja voi tehdä muutoksia asetuksiin. Operator näkee live-videon. Nykyisten käyttäjien käyttäjätyypit. Lisää uusi käyttäjä. Valitse käyttäjätyyppi, syötä käyttäjänimi ja salasana. Päivitä tiedot painamalla [Refresh]. Järjestelmä pyytää sinua vaihtamaan admin salasanan ensimmäisen kirjautumisen yhteydessä. 15

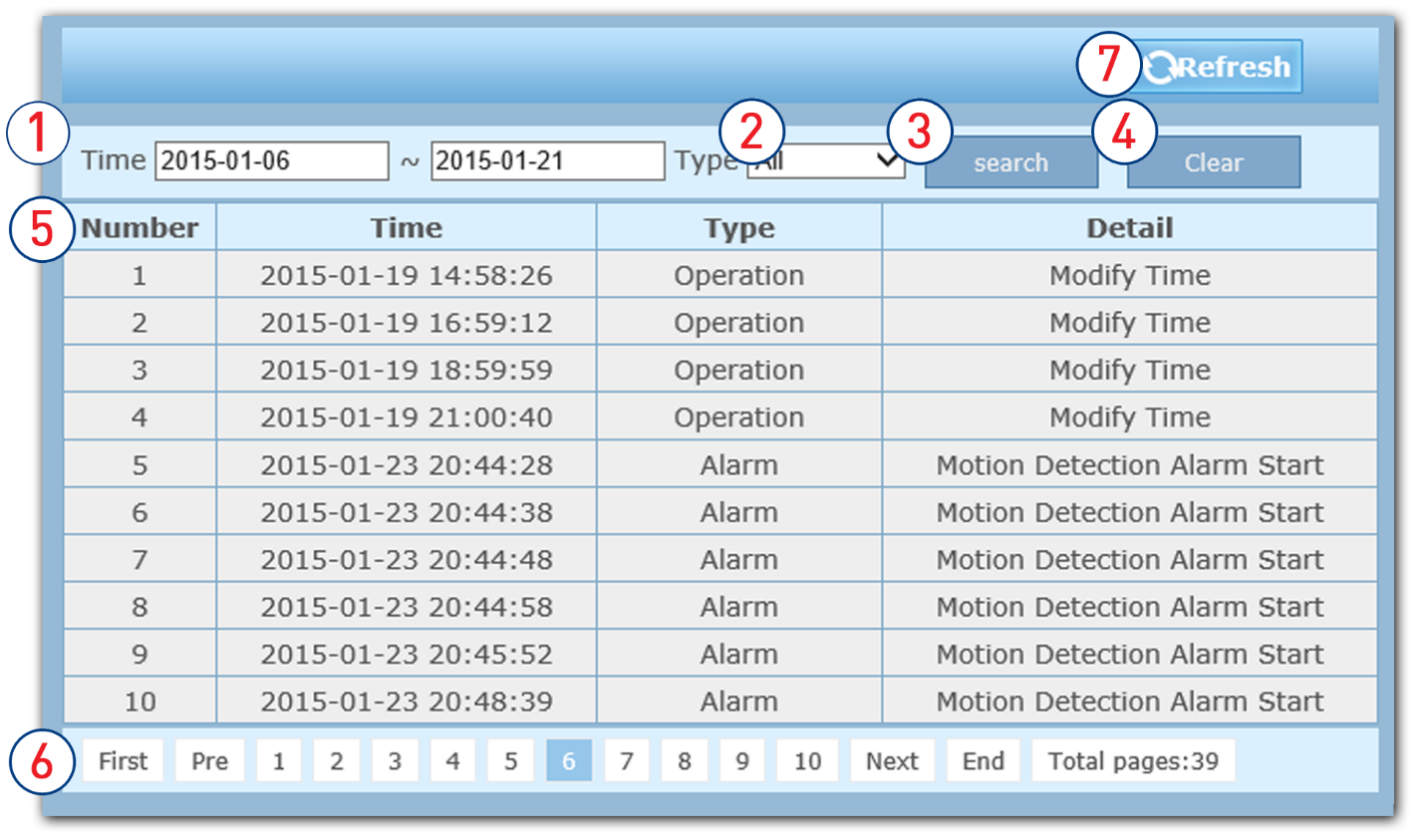

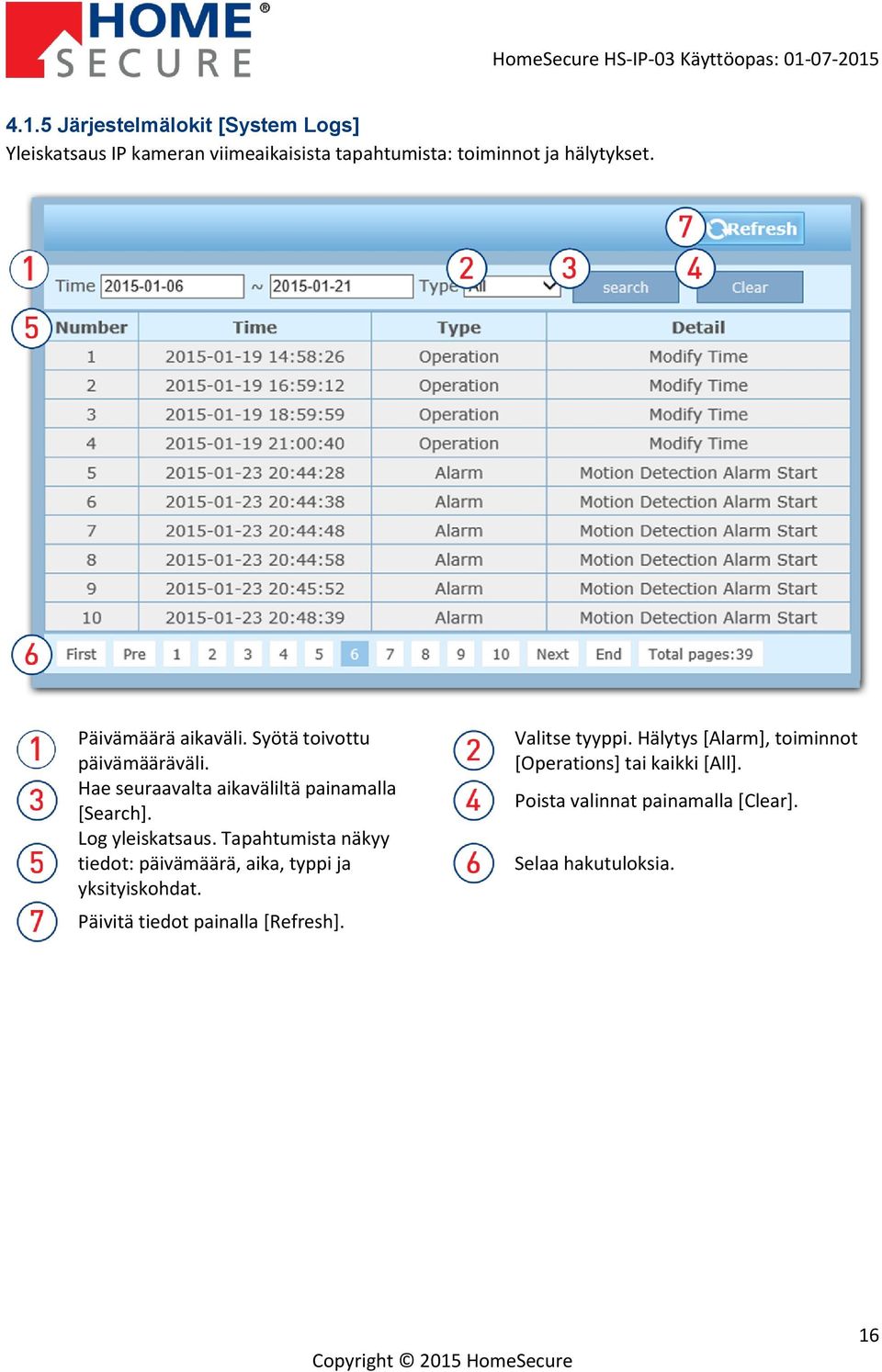

16 4.1.5 Järjestelmälokit [System Logs] Yleiskatsaus IP kameran viimeaikaisista tapahtumista: toiminnot ja hälytykset. Päivämäärä aikaväli. Syötä toivottu päivämääräväli. Hae seuraavalta aikaväliltä painamalla [Search]. Log yleiskatsaus. Tapahtumista näkyy tiedot: päivämäärä, aika, typpi ja yksityiskohdat. Päivitä tiedot painalla [Refresh]. Valitse tyyppi. Hälytys [Alarm], toiminnot [Operations] tai kaikki [All]. Poista valinnat painamalla [Clear]. Selaa hakutuloksia. 16

17 4.2 Verkkoasetukset [Network] Tämä osio kuvailee verkkoasetukset ja kertoo miten yhdistät laitteen langattomaan verkostoon (Wifi) jotta ei tarvitse käyttää verkkokaapelia. 17

18 4.2.1 IP (Internet Protocol Settings) IP-kameran perus verkkoasetukset. Oletuksena DHCP ja DNS ovat molemmat tilassa [Enable]. Suosittelemme pitämään oletusasetukset mikäli et ole aikaisemmin tehnyt verkkoasetuksia Mahdollista/poista automaattinen IP-osoitteen valinta. Tilassa [Enable] IP-osoitetta ei voi vaihtaa manuaalisesti. IP Kameran aliverkon peite [Subnet Mask] DNS (Domain Name Service). Toimii automaattisesti tilassa [Enable]. Syötä vaihtoehtoinen DNS-palvelin. IP-kameran paikallinen IP-osoite. Käytetään päästäkseen kameraan paikallisesti. IP-osoitteen pitää olla uniikki. IP-osoitteen standard gateway (reititin), paikalliseen verkkoon. Syötä haluttu DNS-palvelin. Tallenna muutokset painamalla [Save]. Päivitä tiedot painamalla [Refresh]. Mikäli aiot yhdistää IP-kamerasi langattomaan verkkoon, asenna wifi ensin ja palaa sitten tälle sivulle viimeistelemään asetus. Kamera saa uuden IP ja MAC osoitteen kun se on yhdistettynä langattomaan verkkoon. 18

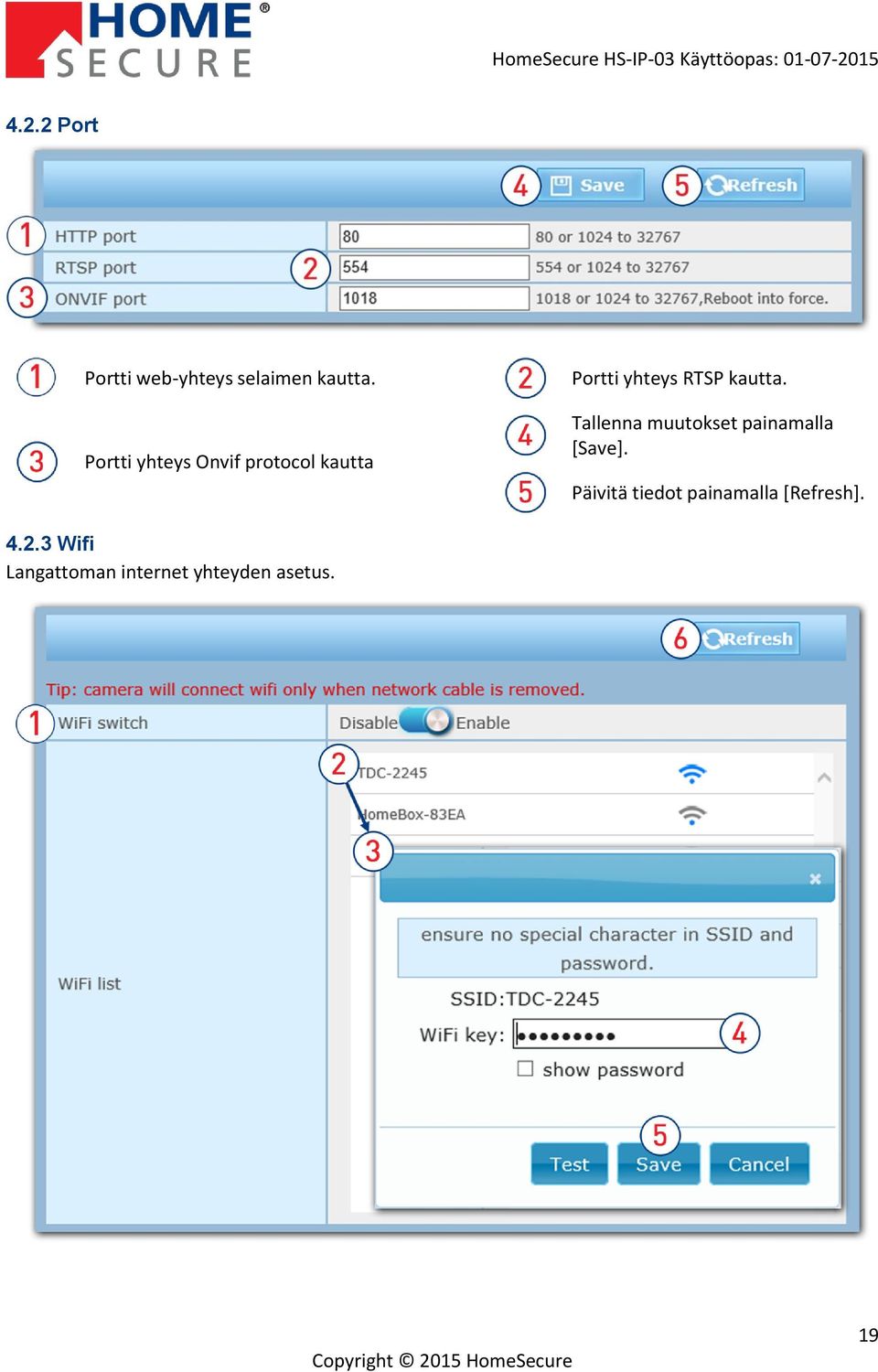

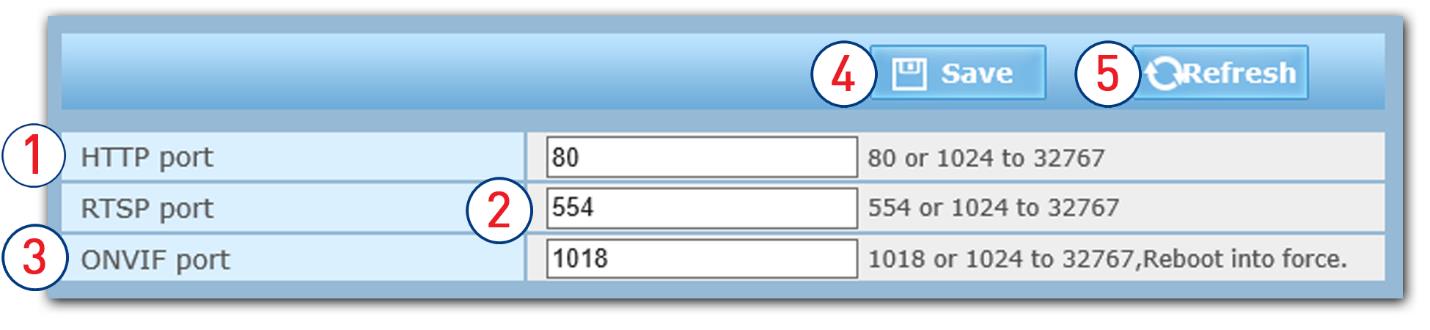

19 4.2.2 Port Portti web-yhteys selaimen kautta. Portti yhteys Onvif protocol kautta Portti yhteys RTSP kautta. Tallenna muutokset painamalla [Save]. Päivitä tiedot painamalla [Refresh] Wifi Langattoman internet yhteyden asetus. 19

20 Mahdollista/poista Wifi yhteys. Näet pop up ikkuna kun valitset verkon. Tallenna muutokset painamalla [Save] tai testaa signaalia painamalla [Test]. Valitse langaton verkko (SSID) listalta. Syötä verkon salasana. Päivitä tiedot painamalla [Refresh]. IP kamera saa uuden MAC ja IP-osoitteen kun vaihdat langattomaan verkkoon (Wifi) P2P Mahdollista/poista P2P toiminto. P2P toiminnolla voit yhdistää kameraan suoraan älypuhelimen sovelluksesta (Android ja iphone). Mahdollista/poista P2P. Päivitä tiedot painamalla [Refresh]. UID (Unit ID), yhdistä suoraan kameraan sovelluksesta. P2P vaatii UPnP aktivoimista reitittimestä. Katso reitittimen käyttöohjeesta. Huomioi että UPnP avaa portin kaikille UPnP laitteille, tarkoittaen että pääsevät internettiin ja tällöin luo turvariskin. Kysy IT-asiantuntijalta mikäli sinulla ei ole kokemusta forwarding/nat reitittimestä. 20

21 4.2.5 DDNS DDNS asennus kauko-ohjaukseen internetin kautta. DDNS (Dynamic DNS) on palvelu joka muuttaa verkkotunnuksia IP-osoitteiksi. Tarkoittaen ettei tarvitse tietää IP-osoitetta yhdistääkseen IP-kameraan, riittää että käyttää staattista URL:ia. Mahdollista/poista IP kameran sisäänrakennettu DDNS (sisäänrakennettu suositeltu). Yhteyden tila. Valitse kolmannen osapuolen tarjoama DDNS palvelin listalta. Syötä salasana Tallenna muutokset painamalla [Save]. URL kameran sisäänrakennettuun DDNS:ään. Syötä tämä URL selaimeen päästäksesi kameraan. Mahdollista mikäli haluat käyttää kolmannen osapuolen DDNS palvelinta (ei suositeltua). Syötä käyttäjänimi Syötä verkkotunnus Päivitä tiedot painamalla [Refresh]. [Sisäänrakennettu DDNS linkki] on URL joka tulee syöttää selaimen osoitekenttään päästäkseen IP-kameraan ulkoisen verkon kautta. 21

22 4.3 Hälytys [Alarm] Tässä osiossa opit laittamaan kameran nauhoituksen päälle, lähettämään kuvia ja/tai lähettämään sähköpostiviestin hälytyksen sattuessa. Hälytyksen voi laukaista sekä äänestä tai liikkeestä. Mikäli liiketunnistin on aktivoituna saattaa tapahtua väärä hälytyksiä valaistuksen äkillisesssä muutoksessa. 22

23 4.3.1 Liikkeentunnistus [Motion Detection] Laita kamera laukaisemaan hälytyksen liikkeestä. Mahdollista/poista liiketunnistin. Mahdollista liiketunnistus koko kuvasta. Valitse alue kuvasta jossa haluat mahdollistaa liiketunnistuksen. Poista liiketunnistin koko kuvasta. Valitse liiketunnistimen herkkyys. Tallenna muutoksen painamalla [Save]. Päivitä tiedot painamalla [Refresh]. 23

24 4.3.2 Hälytysasetukset [Alarm Settings] Mahdollista/poista sähköpostin lähettäminen kuvalla (s-posti asetukset [ ]). Mahdollista/poista videokuvan tallennus FTP-palvelimeen (lue lisää [4.3.4 FTP]). Mahdollista/poista kuvien tallennus SDkortille. Aseta aikataulu hälytys toiminnolle. Mahdollista/poista kuvien tallennus FTPpalvelimeen (lue lisää [4.3.4 FTP]). Mahdollista/poista Capture alarm snap FTP-palvelimeen (lue lisää [4.3.4 FTP]). Mahdollista/poista videon tallennus SDkortille. Tallenna muutokset painamalla [Save]. Päivitä tiedot painamalla [Refresh] 24

25 4.3.3 Sähköposti [ ] Kun liiketunnistin on päällä, IP-kamera lähettää kuvan jopa kolmeen sähköpostiosoitteeseen hälytyksen sattuessa. Paina [More Settings] päästäksesi asetuksiin. Kirjoita haluamasi lähettäjä sähköpostiosoite. Syötä lähettäjä sähköpostiosoitteen SMTP palvelin. Mikäli lähettäjä on julkisella palvelimella voit hakea SMTP:n hakukoneesta. Mikäli se on yksityisellä palvelimella, ole yhteydessä palvelun tarjoajaan. Mahdollista/poista SSL kun IP kamera lähettää sähköpostin. Riippuu SMTP palvelimen asetuksista. Mahdollista [More Settings] muokataksesi sähköpostiviestin otsikkoa ja sisältöä. Testaa asetuksia. Mikäli asetukset ovat oikein näet viestin Test... Success. Syötä sähköpostiosoitteen salasana. SMTP portti. Gmailissa tämä on 587 tai 465. Muissa tapauksissa hae SMTP portti hakukoneesta. Valitse korkeintaan kolme eri sähköpostiosoitetta jotka vastaanottavat viestin hälytyksen yhteydessä. Nollaa asetukset Tallenna muutokset painamalla [Save]. Päivitä tiedot painamalla [Refresh]. 25

26 4.3.4 FTP Kun liiketunnistin on päällä, IP-kamera voi lähettää kuvan ja/tai videotallenuksen FTP-palvelimelle. FTP-palvelimen IP-osoite. FTP-palvelimen salasana. Mahdollista/poista ylikirjoitus (ylikirjoittaa vanhat tiedostot kun FTP täynnä). Nollaa asetukset. Tallenna muutokset painamalla [Save]. FTP-palvelimen käyttäjänimi. FTP-palvelimen kansiopolku. FTP-palvelimen porttinumero, oletus on portti 21. Testaa asetuksia. Päivitä tiedot painamalla [Refresh]. 4.4 Tallennus [Capture & Recording] 26

27 4.4.1 Ajastettu Tallennus [Timed Recording] Valitse tallennettava streami. Lue lisää [4.5.1 Video Parameters]. Valitse tallennuksen kesto. Mahdollista/poista ajoitettu videotallennus ja valitse tallennus aikataulu. Muista lisätä SD-kortti kameraan käyttääksesi tätä toimintoa. Päivitä tiedot painamalla [Refresh] Ajastettu Kuvakaappaus [Timed Capture] Mahdollista/poista ajoitettu kuvakaappaus Valitse mikäli haluat että kuva lähetetään sähköpostiin (sama osoite kun hälytys). Valitse kuvakaappauksen aikaväli. Tallenna muutoksen painamalla [Save]. Päivitä tiedot painamalla [Refresh] Tallennuslaite [Storage Device] Tila [Status] kertoo jos laitteessa on SDkortti vai ei. Selaa tiedostoja kortilla painamalla [Browse]. Mikäli laitteessa on kortti mutta tilana näkyy no card paina [Remount]. Päivitä tiedot painamalla [Refresh]. 27

28 4.5 Video & Audio Video Parameterit [Video Parameters] Kamera tukee kolme streamiä samanaikaisesti jotka asennetaan erikseen. Ohjeet seuraavalla sivulla. 28

29 Valitse Wide Range Dynamics. Videoasetukset main streamille: Valitse resoluutio Valitse bitrate (mitä korkeampi, sitä parempi kuvanlaatu ja isompi tiedostokoko). Valitse Framerate, kuvaa per sekuntti. Valitse Key Frame Interval. Valitse Constant Bitrate (CBR) ja Variabel Bitrate (VBR) välillä. Tallenna kaistanleveys VBR, pidä laatu CBR:llä. Valitse videoformaatiksi PAL tai NTSC. Videoasetukset substreamille. Samat vaihtoehdot kuin main stream. Videoasetukset kolmannelle streamille. Resoluutiota ei voi vaihtaa. Tallenna muutokset painamalla [Save]. Päivitä tiedot painamalla [Refresh] On Screen Display Valitse haluatko että kuvassa näkyy kameran nimi, päivämäärä ja aika. Piilota/näytä laitteen nimi kuvassa. Tallenna muutokset painamalla [Save] Piilota/näytä päivämäärä ja aika kuvassa. Päivitä tiedot painamalla [Refresh] Audio Säädä äänenlaatua 29

30 Tuloäänenvoimakkuus Tallenna muutokset painamalla [Save] Äänenvoimakkuus. Päivitä tiedot painamalla [Refresh]. 4.6 Muu [Others] Pan/Tilt Pan, kallistus ja zoomaus nopeus Tallennuksen tauon pituus (sekunneissa). 30

31 Kameran valvontakierrosten määrä Ei käytössä Mahdollista/poista guard position. Tallenna muutokset painamalla [Save]. Päivitä muutokset painamalla [Refresh] System Configuration Luo varmuuskopio kaikista asetuksista jotta voit tuoda ne myöhemmin. Päivitä IP kamera. Käytä ainoastaan HomeSecure laiteohjelmistoa. Paina [Browse] löytääksesi laiteohjelmiston. Uudelleenkäynnistä IP-kamera. Tuontiasetuksia jota olet tallentanut aikaisemmin. Paina [Browse] löytääksesi varmuuskopion. Palauta tehdasasetukset. Päivitä tiedot painamalla [Refresh]. Tietoa laiteohjelmistosta (Firmware)! 1. Käytä ainoastaan sinun IP-kameralle tehtyä laiteohjelmistoa. 2. Käytä ainoastaan laiteohjelmistoa joka on ladattu osoitteesta homesecure.org tai jälleenmyyjän sivulta. 3. Päivitä laiteohjelmisto kun IP-kamera on kytketty kaapelilla. 4. Päivittäminen kestää noin 2-3 minuuttia. Odota kunnes IP-kamera käynnistyy uudelleen. 5. Päivitä laiteohjelmisto vain mikäli IP-kamerassa on ongelmia. 6. HomeSecure ei vastaa virheistä, jotka liittyvät väärin päivitettyyn laiteohjelmistoon. 31

32 Sovellus (App) 5.1 Sovelluksen Asennus Pidä kotisi taskussasi asentamalla IP-kamera sovellus Android tai iphone puhelimeesi niin voit nähdä mitä kodissasi tapahtuu mistä vain mikäli sinulla on internetyhteys. Noudata seuraavia ohjeita asentaaksesi sovelluksen ja kameran: Tämä opas perustuu IOS version. Android versio saattaa erota IOS version ulkonäöstä Sovelluksen Asentaminen Lataa ja asenna sovellus [P2PcamLive] Google Play kaupasta tai Applen App Storesta Lisää Kamera Sovellus käynnistyy [Add Camera] kuvaruudussa (jos ei, valitse [Add Camera] valikoimasta). Lisää kamera näin: Kamera näkyy automaattisesti listalla mikäli puhelin ja kamera ovat samassa verkossa. Skannaa kameran alapuolella oleva QR koodi. Lisää UID koodi manuaalisesti. 32

33 5.1.3 Kameran Tiedot Nimeä kamera (nimeä käytetään vain sovelluksessa). Mikäli valitsit syöttää UID:n manuaalisesti, tee se tässä. Jos kamera lisätään verkon tai QR-koodin kautta niin UID täyttyy automaattisesti. Syötä kameran salasana (sama salasana kuin selaimen kautta kirjautuessa) Kamera Lista Kun lisäät uuden kameran sovellus näyttää [Camera] välilehden. Muissa tapauksissa valitse [Camera] välilehti. Valitse kamera listalta nähdäksesi live videokuvan. Paina Settings). päästäksesi asetuksiin (lue lisää 5.2 App 33

34 5.1.5 Live Videokuva Nyt pääset kameran live-feediin. Sinulla on seuraavat vaihtoehdot: Kuvagalleria. Yleisnäkymä kaikista kuvakaappauksista. Ota kuva. Ottaa kuvan live-feedistä. Kuvasetukset: Laite kamera äänettömälle, kuuntele kameran mikrofonia tai puhu kameran kaiuttimeen. 34

35 5.2 Sovelluksen Asetukset Voit tehdä muutoksia asetuksiin suoraan sovelluksesta Kamera Asetukset Siirry kameran asetuksiin painamalla pientä nuolta [ Kamera lista] Muokkaa kameran nimeä. Salasana. Lisäasetukset. Paina tästä päästäksesi valikkoon lisäasetuksilla (lue lisää [5.2.2 Lisäasetukset]). Mikäli yhteys kameraan katkeaa näet sen tästä. Valitse [Reconnect] muodostaaksesi uuden yhteyden. 35

36 5.2.2 Lisäasetukset Lisäasetukset [Advanced Settings] valikossa voit tehdä muutoksia seuraaviin asetuksiin: 1. Security Code 2. Video Quality 3. Video Flip 4. Environment Mode 5. WiFi 6. Motion Detection 7. Recording Mode 8. Format SDCart 9. About Device Security Code Nykyinen salasana. Uusi salasana. Toista uusi salasana ja tallenna painamalla [OK]. 36

37 Video Quality Valitse haluamasi videokuvanlaatu. Mitä parempi kuvanluuta sitä enemmän data streamaus vaatii Video Flip Käännä kuvaa ylösalaisin, peilikuvaksi tai molemmat. 37

38 Environment Mode Valitse asetus kameran ympäristön mukaan. Sisätila (50Hz tai 60Hz), ulkotila tai yötila WiFi Valitse langaton verkko. Syötä salasana ja paina [Join]. 38

39 Motion Detection Laita liiketunnistin pois päältä tai säädä herkkyyttä Recording mode Mahdollista kamera tallentamaan jatkuvasti, hälytyksen yhteydessä tai poista videotallennus. Huom! kamerassa pitää olla SD-kortti tallentamista varten. 39

40 Format SD Cart Uusi SD-kortti pitää formatoida ennen käyttöä About Device Tietoa IP-kamerasta mm. nimi, versio jne. 40

41 Usein Kysytyt Kysymykset Miten yhdistän IP-kameran internettiin? Yhdistä verkkokaapelin toinen pää reitittimeen ja toinen pää IP-kameraan. Miten käytän IP-kameraa iphone tai Android puhelimella? Lue lisää kappaleessa 5. Sovelluksen Asennus. Miten saan IP-kameran lähettämään kuvia sähköpostiin? IP-kamera lähettää kuvia sähköpostiisi kun hälytin laukaisee tai ajoitetuilla aikaväleillä. Lue lisää kappaleessa [ ] sähköpostin toiminnon asennuksesta Miten yhdistän IP-kameran langattomaan verkkoon? Lue lisää kappaleessa [4.2.3 Wifi]. Muista että verkkokaapelin pitää olla kytkettynä IPkamerassa kunnes Wifi asennus on viimeistelty. Onko pakko toistaa kaikki asetukset mikäli virtalähde katkeaa? Ei, kaikki asetukset tallentuvat vaikka kameran virtalähde katkeaa. Voinko päivittää IP-kameran laiteohjelmistoa? Kyllä voit. Mutta ainoastaan HomeSecuren hyväksymällä laiteohjelmistolla. Tutustu download osioon osoitteessa Olen asentanut hakutyökalun mutta en löydä IP-kameraa? Varmista että IP-kamera ja tietokone ovat samassa verkossa. Molempien laitteiden pitää olla saman IP-osoitteen alueella. Esimerkiksi jos tietokoneesi IP-osoite on , niin IPkameran IP-osoite pitäisi alkaa numeroilla xx. Helpoin tapa varmistaa että laitteet ovat saman verkon alla, on kytkeä tietokone ja IP-kamera samaan reitittimeen. Miten määritän IP-kameran portin? Ole hyvä ja tutustu kappaleeseen [4.2.4 P2P]. Kun tuplaklikkaan IP-kameraa Hakutyökalun yleiskatsauksessa, selain avautuu tyhjään sivuun. Mikä on vikana? Varmista että IP-kamera ja tietokone ovat samassa verkossa. Molempien laitteiden pitää olla saman IP-osoitteen alueella. Esimerkiksi jos tietokoneesi IP-osoite on , niin IPkameran IP-osoite pitäisi alkaa numeroilla xx. Helpoin tapa varmistaa että laitteet ovat saman verkon alla, on kytkeä tietokone ja IP-kamera samaan reitittimeen. Miten löydän tietokoneeni IP-osoitteen? 41

42 Windows tietokoneella löydät IP-osoitteesi painamalla start ja suorittamalla haun komennolla CMD. Paina tämän jälkeen [Enter] DOS promptissa, kirjoita ipconfig ja paina [Enter]. Miten saan IP-kamerani tallentamaan videokuvaa ja kuvia Synology NAS:iin? Aseta Synology NAS ajamaan FTP-palvelua. Luo jaettu FTP kansio käyttäjänimellä ja salasanalla. Kirjoita IP-osoite, kansiopolku, käyttäjänimi ja salasana IP-kameran FTPasetuksiin. Lue lisää [4.3.4 FTP]. Miten saan IP-kamerani tallentamaan FTP-palvelimelle? Lue lisää kappaleessa [4.3.4 FTP]. Kuinka monta laitetta voi katsoa live-streamiä samanaikaisesti? Live-streamiä voi katsoa samanaikaisesti korkeintaan kolme laitetta. Lue lisää kappaleessa [4.5.1 Video Parameters]. Miten asetan staattisen IP-osoitteen IP-kameraan? Poista DHCP [4.2.1 IP] mukaisesti ja syötä staattinen IP-osoite. Olen yhdistänyt IP-kameran reitittimeen ja näen videon tietokoneella kun olen Wifiverkossa. Kun käytän ulkoista verkkoa, en pääse kameraan. Mikä on ongelmana? Varmista että DDNS palvelu toimii kamerassa, ja ettei reititin estä portteja. Miten tallennan videokuvaa ja kaappauksia IP-kamerasta? Voit tallentaa kuvakaappauksia ja videokuvaa SD-kortille suoraan selaimesta ja hälytyksen yhteydessä. Puhelin sovelluksesta voit ottaa ja tallentaa kuvakaappauksia suoraan puhelimeen, lue lisää kappaleessa [5 Sovelluksen Asennus]. Mikä on DDNS ja miksi se on tärkeä? DDNS (Dynamic DNS) on palvelu joka muuttaa verkkotunnuksen IP-osoitteeksi. Täten sinun ei tarvitse tietää jatkuvasti muuttuvia IP-osoitteita käyttääksesi kameraa koska URL ohjaa muuttuvan IP-osoitteen kameraan. Kuinka paljon kaistanleveyttä IP-kamera tarvitsee? Tämä riippuu resoluutiosta, FPS (kuvaa sekunnissa) ja pakkaussuhteesta. Alla karkea opas kaistanleveyden vaatimuksesta eri kuvalaatujen mukaan: Compression Protocol M-JPEG MPEG-2 MPEG-4 Pakkaussuhde Resoluutio 352 x x x 576 FPS fps fps fps Kaistanleveys 1.5Mbps 4-15Mbps 10K-1Mb 42

43 HomeSecure makes reservations for typographical and spelling errors. 43
