1 VALVONTAPÖYTÄKIRJA ILMANVAIHTOJÄRJESTELMÄN PUHDISTUS Pohjankylän koulu Kalajoki Widetek Puh Ratakatu 14 Fax YLIVIESKA Y-tunnus

2 Valvontapöytäkirja 2 Aika: Valvoja: Jani Hietala, Widetek Urakoitsija: Lvi Siironen Oy Tilanne: Aloituspalaveri Havainnot ja päätökset: - Aloituspalaverissa olivat paikalla: Jani Hietala (Widetek), Rauli Mäkitalo (Kalajoen kaupunki), Kari Konu (Kalajoen kaupunki) Jarkko Simi (kalajoen Kaupunki ) Erja Tavasti (Kalajoen kaupunki), Juho Silvasti (rehtori), Arto Salmu (urakoitsija). - Aloituspalaverissa käytiin läpi työn aloituksessa esille tulleet asiat. o Ullakon tulo- sekä poistokanavissa havaittiin useita pahoja vuotokohtia. Vuotokohdista johtuen tuloilmaa on vuotanut ullakolle ja vastaavasti poistopuolella ullakon ilmaa on päässyt eristekerroksen läpi poistokanavistoon. Urakoitsija tarkistaa kaikki ullakolla olevat kanavistot huippuimurilinjoja lukuun ottamatta. Käytännössä kaikki lähtökaulusten, jatkoskohtien sekä käyrien alueet käytetään eristeistä auki ja liitokset tiivistetään. Lisäksi urakoitsija kuvaa työn edetessä kaikki tulo- ja poistokanavistot, jolla pyritään havainnoimaan mahdollisia muita ratkeamia. Mikäli kanavan sauma on ratkennut, niin tilalle vaihdetaan uusi kanavan pätkä. o Yläpohjan iv-läpivientejä ei ole tiivistetty kunnolla Urakoitsija puhdistaa imuroimalla läpimenot ja tiivistää ne uretaanivaahdolla. o Urakoitsija vaihtaa kaikki vanhat tuloilman paineenalennuslaatikot uusiin. Vaihtotyön yhteydessä tuloilmakone on pidettävä vähintään ½ teholla ja huolehtia avonaisten kanavapäiden välittömästä tulppaamisesta. Toimenpiteellä estetään ullakolla olevien epäpuhtauksien pääseminen kanavistoon. o Käytävän tuloilmaventtiilin liitosputki sisätiloissa on tehtyvirheellisesti. Työn edetessä urakoitsija vaihtaa kanavan osan asianmukaiseksi. - Ullakolla esiin tulleista odottamattomista ongelmista johtuen tiedostettiin, ettei kaikkea suunniteltua työtä ehditä tehdä vko 10 aikana. Ullakon osalta työn tekoa jatketaan 10 viikon jälkeen siihen asti, kunnes tiivistykset ja paineenalennuslaatikoiden vaihtotyöt on valmiina. Ilmanvaihtokanavistojen puhdistus sovittiin tehtäväksi kesälomien aikana.

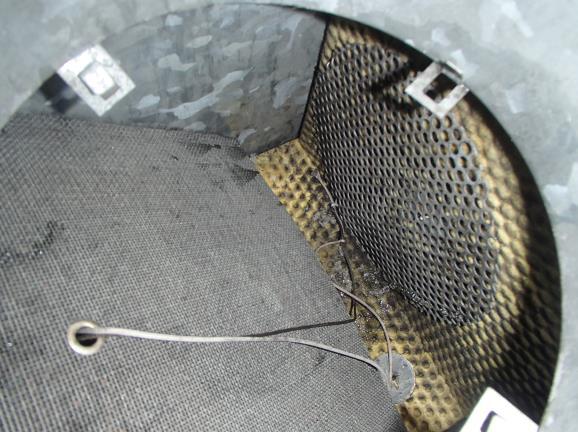

3 Valvontapöytäkirja 3 Ullakolta purettu vanha paineenalennuslaatikko. Paineenalennuslaatikko sisältä. Ullakolle tuleva uusi paineenalennuslaatikko Ullakolla sijaitseva ilmanvaihtokanava Vuotava lähtökauluksen liitos. Kanavan saumakohdasta revennyt liitos. ( korjattu aikaisemmin liimamassalla )

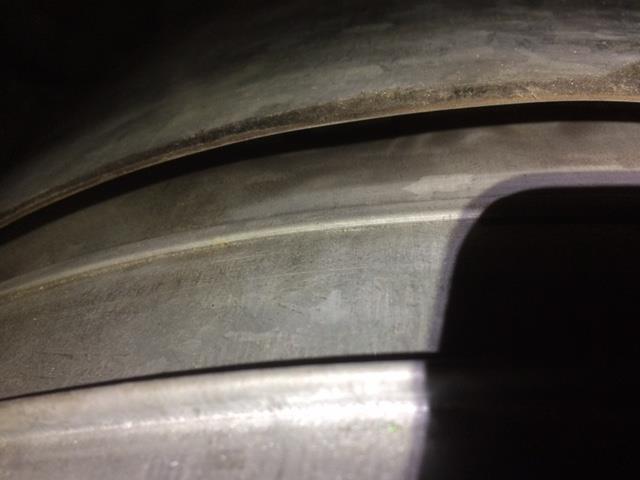

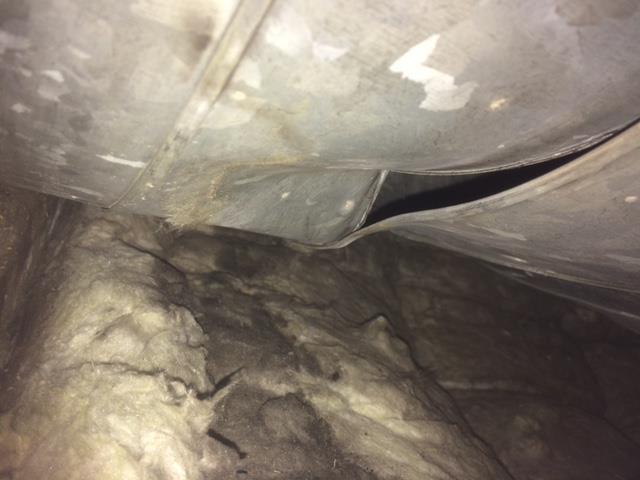

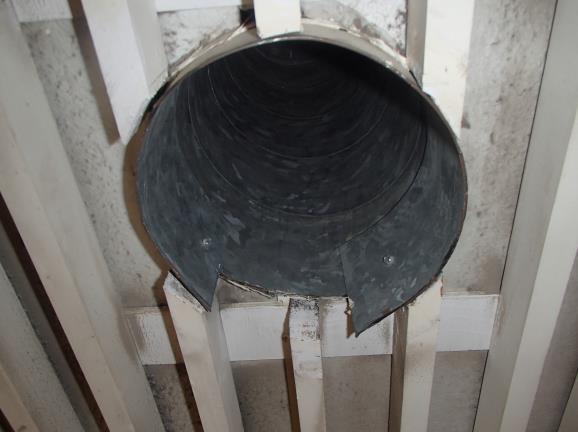

4 Valvontapöytäkirja 4 Runkokanavan jatkosliitoksessa selvä vuotokohta. Saumasta revennyt tuloilmakanava. Käytävän tuloilmaventtiili. Tuloilmaventtiilin virheellinen liitos. Widetek / Wideline Oy vastaa antamastaan lausunnosta konsulttitoiminnan yleisten sopimusehtojen (KSE 95) mukaan. Ylivieskassa Jani Hietala

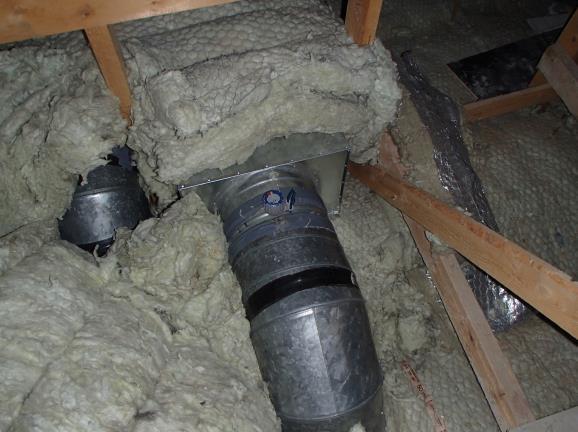

5 Valvontapöytäkirja 5 Aika: Valvoja: Jani Hietala, Widetek Urakoitsija: Lvi Siironen Oy Tilanne: Ullakkokanavien tiivistäminen käynnissä. Havainnot ja päätökset: - Ullakkokanavien tarkistustöiden yhteydessä toimintasuunnitelmaa muutettiin siten, että vanhat tuloilman paineenalennuslaatikot vaihdetaan kesällä kanavistojen puhdistustyön jälkeen. Toimenpidemuutoksella varmistetaan uusien paineenalennuslaatikoiden pysyminen puhtaana. - Asentajien kanssa sovittiin, että pienet halkeamat kanavissa voidaan paikata liimamassa sekä kylmäkutisteteipillä. - Kanavien tarkistuksen edetessä on havaittu useita halkeamia kanavien kierresaumoissa sekä selkeitä vuotoja puhdistusluukkujen ja lähtökaulusten liitoksissa. - Osa yläpohjan läpivienneistä on juotettu umpeen ja osassa ilmanvaihtokanavistojen liitoksissa on asianmukaiset tiivistysnauhat. Ullakolle aiemmin vaihdettu äänenvaimennin. Osa ullakolla olevista liitoksista on tiivistetty asianmukaisesti.

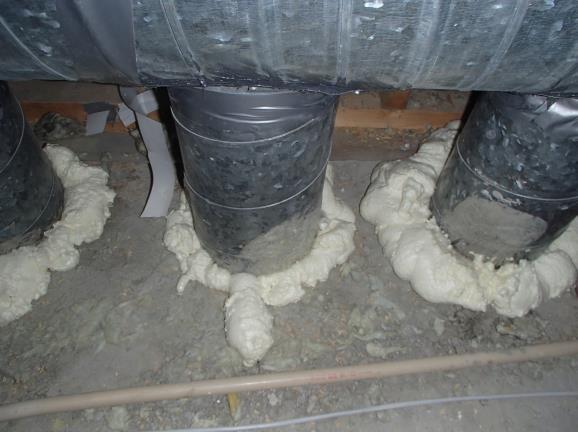

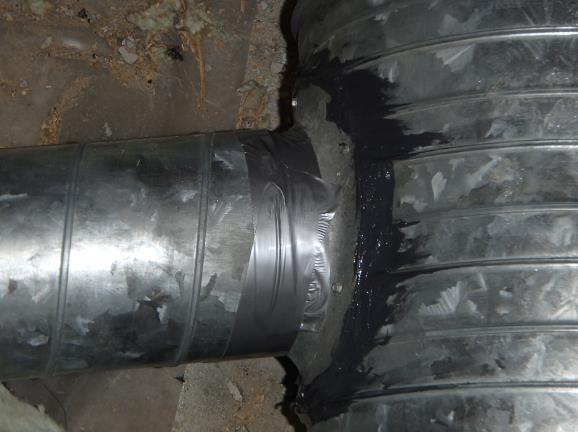

6 Valvontapöytäkirja 6 Ullakolla oleva tuloilmakanava sisä- Puolelta. Osa yläpohjan läpivienneistä on juotettu tiiviiksi. Runkokanava painautunut puurakenteeseen. Lattiakannake painautunut runkokanavaan. Puhdistusluukun liitoksessa vuotokohta. Puhdistusluukun reuna tiivistetty liimatiivistemassalla.

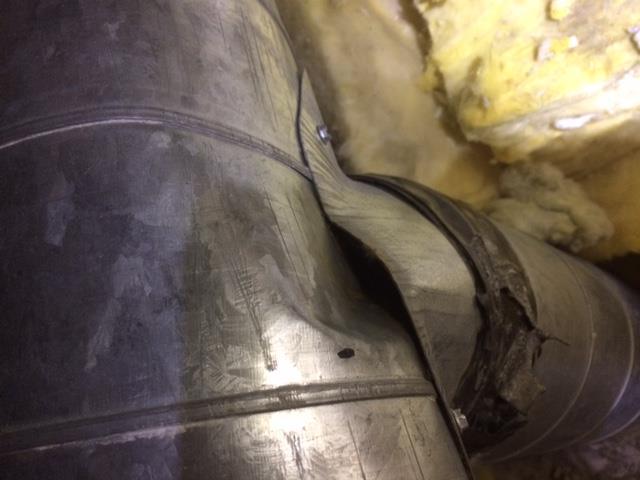

7 Valvontapöytäkirja 7 Ullakolla oleva kanava painautunut soikeaksi. Poistokanavan haaraliitoksessa selkeä vuotokohta. Widetek / Wideline Oy vastaa antamastaan lausunnosta konsulttitoiminnan yleisten sopimusehtojen (KSE 95) mukaan. Ylivieskassa Jani Hietala

8 Valvontapöytäkirja 8 Aika: Valvoja: Jani Hietala, Widetek Urakoitsija: Lvi Siironen Oy Tilanne: Ullakkokanavien tiivistäminen käynnissä. Havainnot ja päätökset: - Ullakkokanavien tiivistys jatkuu. Työn edetessä ullakkokanavista on edelleen löytynyt selkeitä vuotokohtia sekä vaurioituneita kanavia. Työt jatkuvat viikolla Luokkaosan kone on ilman lämmöntalteenottoa, kiertoilmamahdollisuudella varustettu kone. Käytännössä tämä tarkoittaa, että poistoilmaa kierrätetään tuloilman sekaan automaatiossa määritettyjen asetusten mukaan. - Urakoitsijan havainnon mukaan luokkaosan TK2 raitisilmasäleikkö tukkeutuu osittain tietyillä sääolosuhteilla. Tästä seuraa, että säleikön tukkeutuessa raittiinilman saanti selkeästi heikkenee, jolloin poistoilman osuus kasvaa sisälle tulevassa ilmassa. o Raitisilmasäleiköistä tulee vähintään vaihtaa tiheä verkko harvempaan ja vaihtoehtona miettiä labyrinttisäleikön asentamista raitisilman ottoaukolle, jolla voidaan vähentää lumen ja kuuran aiheuttamia tukkeutumisia. - Luokka-osan PK7 suodatinkehyksessä oli selkeitä vuotokohtia. TK2 tulokoneen suodatinkehykset olivat poistoa paremmat, mutta suodatinkehyksessä on kuitenkin ohivuoto mahdollisuus. Koska kyseinen kone toimii osittaisella kiertoilmalla, niin suodattimien tiiviys on tärkeää korjata kuntoon. Liimamassalla tiivistetty lähtökaulus. Uretaanivaahdolla tiivistetty yläpohjan läpivienti..

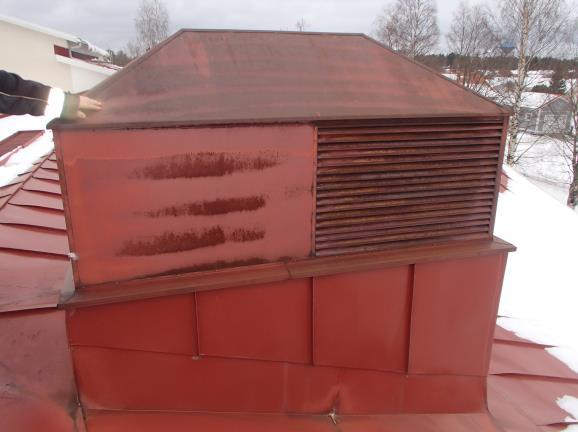

9 Valvontapöytäkirja 9 Liimamassalla tiivistetty puhdistusluukun reuna. Poistoilmakanava ullakolla. Jäte- / raitisilmakatos. Raitisilmasäleikkö Raitisilmasäleikön tiheä verkko suositellaan tukkeutuu osittain tietyissä sää-olosuhteissa. vaihdettavaksi harvempaan verkkoon. PK7 poistosuodatin. TK2 tuloilman suodatin.

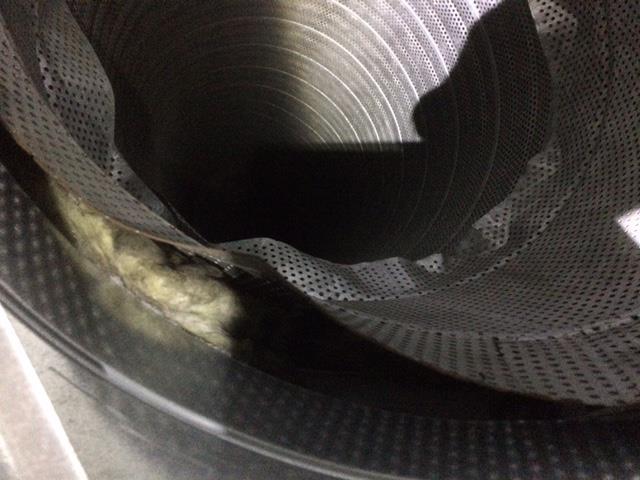

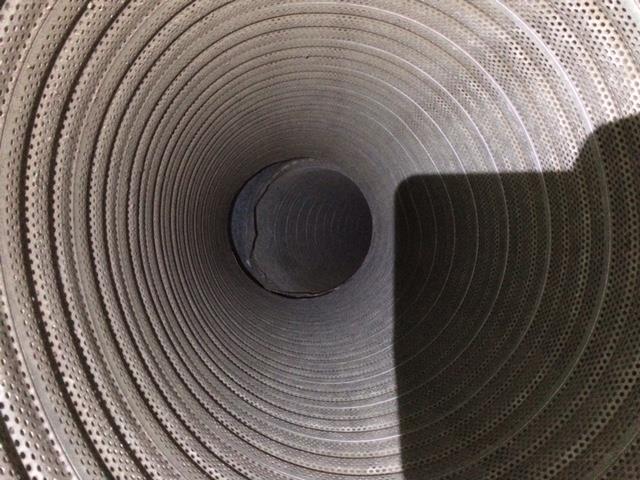

10 Valvontapöytäkirja 10 Aika: Valvoja: Jani Hietala, Widetek Urakoitsija: Lvi Siironen Oy Tilanne: Kanavistot tiivistetty ja lopputyöt käynnissä Havainnot ja päätökset: - Konehuoneen äe-materiaalit on vaihdettu saamiemme tiedon mukaan aiemmin. konehuoneosien tarkistuksessa havaittiin pyöreässä kanavassa mineraalivillaeristys. Lisäksi äe-kanavan sisäkuori on asennettu huolimattomasti. Kyseiset viat korjataan tulevan kesän aikana puhdistustyön yhteydessä. - Ullakolla olevasta tuloilmakanavasta löytyi mineraalivillaa paljaaltaan. - Osassa ullakkokanavista tehtiin lisäksi muovikelmupinnoitus, jolla pyritään varmistamaan kanavien tiiveys. - Vko:lla 15 käytiin puhelinpalaveri asentajan kesken ja heidän ilmoituksen mukaan ullakkokanavien tiivistystyöt ja kanavien eristystyöt on tältä osin tehty. Työt jatkuvat koulun kesäloman aikana kanavien puhdistamisella sekä tuloilmalaatikoitten vaihdolla. Ennen puhdistusta kanavistolle tehdään savukoe, jolla varmistetaan, ettei kanavistossa ole enempää vuotokohtia. Tuloilman äänenvaimennuskanavan mineraalivillaeriste näkyvissä. Kanavan sisäkuoren huolimaton asennus.

11 Valvontapöytäkirja 11 Tuloilmakanavassa hiekkaa ja mineraalivillaa. Muovikelmulla päällystetty kanava ullakolla. Widetek / Wideline Oy vastaa antamastaan lausunnosta konsulttitoiminnan yleisten sopimusehtojen (KSE 95) mukaan. Ylivieskassa Jani Hietala
