1 Arkkitehtitoimisto CJN Oy Tiina Kumpula, Jarno Kokkonen YKK

2 (8) 1 Taustatiedot Tässä työssä on selvitetty Arkkitehtitoimisto CJN Oy:n toimeksiannosta Espoon Pohjois-Tapiolassa osoitteessa Tietäjäntie 4 sijaitsevan kiinteistön alueelle kohdistuvat tie- ja katuliikenteen melutasot. Melulaskennat on tehty vuosien 2011 ja 2040 liikennetilanteesta. Ennustetilanteen laskennoissa osoitteen Tietäjäntie 4 maankäyttö on suunniteltujen uusien rakennusmassatietojen mukainen. Julkisivumelulaskentojen perusteella rakennusten julkisivulle on määritetty äänitasoerovaatimukset sekä tutkittu parvekkeiden toteuttamismahdollisuutta. Arkkitehtitoimisto CJN Oy:ssä työn yhteyshenkilönä on toiminut Eero Valtiala. Sito Oy:ssä selvityksen on laatinut Ins. AMK Tiina Kumpula. Laadunvarmistajana on toiminut DI Jarno Kokkonen. 2 Menetelmät ja lähtötiedot 2.1 Melutason ohjearvot Melulaskennan tuloksena saatuja melutasoja on verrattu valtioneuvoston päätöksessä (993/1992) annettuihin melutason ohjearvoihin. Ohjearvot on annettu erikseen päivä- (klo 7 22) ja yöajan (klo 22 7) melutasoille. Nyt tarkasteltava alue tulkittaneen täydennysrakennusalueeksi, joten oleskelualueilla sovelletaan päiväajan 55 db ja yöajan 50 db ohjearvoa. Taulukko 1. VNp 993/1992 mukaiset yleiset melutason ohjearvot ULKONA Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä, loma-asumiseen käytettävät alueet taajamissa sekä hoito- ja oppilaitoksia palvelevat alueet Loma-asumiseen käytettävät alueet, leirintäalueet, virkistyalueet taajamien ulkopuolella ja luonnonsuojelualueet Melun A-painotettu keskiäänitaso (ekvivalenttitaso), Laeq, enimmäisarvo Päivällä Yöllä klo 7-22 klo db 50 db 1,2 45 db 40 db 3 SISÄLLÄ Asuin-, potilas ja majoitushuoneet 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuoneistot 45 db - 1) Uusilla alueilla melutason yöohjearvo on 45 db 2) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoja 3) Yöohjearvoa ei sovelleta luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä

3 (8) 2.2 Maasto- ja laskentamalli Melulaskenta perustuu melun leviämiseen 3D-maastomallissa, johon on mallinnettu melulähteet, rakennukset, meluesteet, maastonmuodot sekä näiden akustiset ominaisuudet. Maastomalli ulottuu yli 2000 metrin etäisyydelle selvitysalueesta ja sisältää kaikki merkittävät melulähteet. Kuvassa 1 on havainnollistettu melumallin kattavuutta. Selvityskohde Kuva 1. Melulaskentaohjelman melumallin laajuus ja selvityskohteen sijainti Maastomallina on käytetty Espoon kaupungin EU-meluselvityksen maastomallia 2011, jota on täydennetty osoitteen Tietäjäntie 4 osalta suunnitellulla maankäytöllä. Suunniteltu maankäyttö on esitetty kuvassa 2.

4 (8) Kuva 2. Ote maankäyttöluonnoksesta (Arkkitehtitoimisto CJN Oy ) Maankäyttöluonnoksessa rakennuksen itäpuolella oleva pihataso on nostettu 1-kerroksisen pysäköintilaitoksen katon tasalle (+7.5 m). Pihakannen pohjoisreunalle tulee turvakaide, joka on tässä selvityksessä huomioitu 1.2 m korkeana umpinaisena rakenteena. Vesistöt, laajat asfalttialueet, kadut, rakennukset ja pihakannelle sijoittuvat kulkuväylät on mallinnettu akustisesti kovina (absorptio 0). Melun leviämislaskennat on tehty DataKustik CadnaA 2017-melulaskentaohjelmistolla pohjoismaisella tieliikennemelun laskentamallilla [1]. Laskentamallin tarkkuus on tien lähietäisyydellä tyypillisesti ±2 db. Selvityksessä on laskettu päivä- ja yöajan keskiäänitasot (L Aeq ) suunnittelualueelle. Tärkeimmät laskenta-asetukset melulaskennassa: Laskentaruudukon koko 5 x 5 metriä Laskentakorkeus 2 metriä Laskentasäde 1500 metriä Laskennassa mukana 2. kertaluvun heijastukset Rakennukset heijastavia 1 db heijastusvaimennuksella Kukin melulähde yksittäisenä emissiolähteenä Heijastustason määrittelyssä suurin sallittu poikkeama on 1 metri Julkisivujen melutasot on laskettu korkeussuunnassa 3 metrin välein alkaen 2 metriä maanpinnasta o Julkisivuun kohdistuva melutaso on laskettu 5 cm etäisyydelle julkisivusta. Julkisivusta heijastuvaa melua ei huomioida. 2.3 Liikennetiedot o Parvekemelutaso on laskettu 2 metrin etäisyydelle julkisivusta. Julkisivusta heijastuva melu on huomioitu Melulaskennat on tehty vuosien 2011 ja 2040 liikennetilanteista. Nykytilanteen tilannekuvana on hyödynnetty Espoon kaupungin EU-meluselvitystä (2011). Tie- ja katuliikenteen liikennetiedot ennustevuodelle 2040 perustuvat Espoon kaupungin kaupunkisuunnittelukeskuksesta saatuihin tie-

5 (8) toihin (Olli Koivula , Kehä I parantaminen Hagalundin kallion kohdalla TS, liikenneennusteet ja simuloinnit, luonnos ). Laskennoissa käytetyt liikennemäärätiedot on esitetty taulukossa 2. Taulukko 2. Laskennoissa käytetyt liikennetiedot 2011 ja 2040 Tie/katu Nopeus Raskaan liik. Liikenteen osuus Liikennemäärä Liikennemäärä km/h osuus, % klo 7-22, % KAVL 2011 KAVL 2040 Tietäjäntie Kalevantie-Keijuniityntie 30 6, Tietäjäntie Keijuniityntie-Valkjärventie 30 6, Valkjärventie 30 6, Kalevantie Kehä I-Tietäjäntie 50 6, Kalevantie Tietäjäntie-Louhentie , Louhentie Kalevantie-Sepontie 50 6, Louhentie Sepontie-Valkjärventie 40 6, Kehä I Turvesuontie-Kalevantie 70 7, Kehä I Kalevantieltä etelään 70 7, Nykytilanne Nykytilanteessa osoitteessa Tietäjäntie 4 sijaitsee toimistorakennus. Osoitteen Tietäjäntie 4 tontti on esitetty kuvassa 3 punaisella viivalla (rajaus viitteellinen). Espoon kaupungin EUmeluselvityksen (2011) mukaan selvitysalueen keskiäänitasot ovat nykytilanteessa noin db (kuva 3). Kuva 3. Päiväajan keskiäänitaso L Aeq Tulokset ja johtopäätökset Melulaskennalla selvitettiin päivä- ja yöajan keskiäänitasot L Aeq, 7 22 ja L Aeq, 22 7 ennustevuodelle 2040.

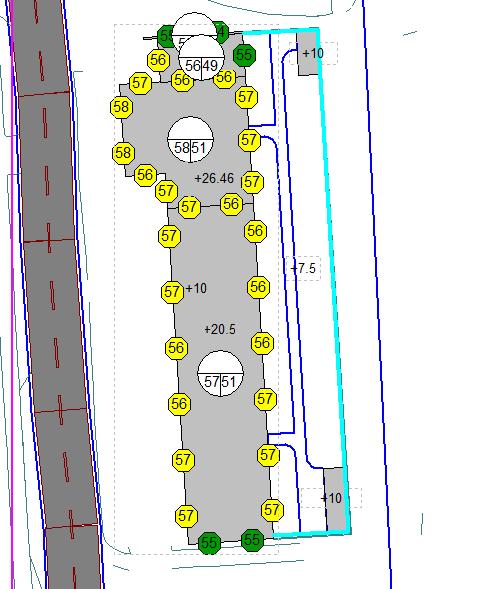

6 (8) Laskentojen tulokset on esitetty liitteissä Liitteessä 1.1 on esitetty päiväajan keskiäänitasot L Aeq7-22 vuoden 2040 ennustetilanteessa suunnittelulla maankäytöllä. Liitteessä 1.2 on esitetty vastaavat yöajan keskiäänitasot L Aeq22-7. Julkisivuihin kohdistuvat suurimmat keskiäänitasot on esitetty kuvissa 4-6 ja parvekkeisiin kohdistuvat suurimmat keskiäänitasot kuvassa 7. Oleskelualueet Osoitteeseen Tietäjäntie 4 suunnitellulla leikki- ja oleskelualueella keskiäänitasot alittavat vuoden 2040 ennustetussa liikennetilanteessa päiväajalle 7-22 sovellettavan ohjearvon 55 db. Yöaikaan klo 22-7 leikki- ja oleskelualueen keskiäänitaso on db, joka alittaa ns. vanhoille alueille sovellettavan yöajan ohjearvon 50 db. Kahden metrin korkeudelle lasketut pihamelutasot vuoden 2040 ennustetilanteessa on esitetty päiväajalle liitekuvassa 1.1 ja yöajalle liitekuvassa 1.2. Julkisivumelutasot Julkisivuihin kohdistuvat suurimmat keskiäänitasot vuoden 2040 ennustetilanteessa ovat Tietäjäntien puoleisilla julkisivuilla, joihin kohdistuu enimmillään 58 db päivä- ja 51 db yöaikainen keskiäänitaso (kuvat 4-6). Sisämelutason ohjearvojen saavuttamiseksi riittää 23 db äänitasoerovaatimus. Tavanomaisella julkisivurakenteella saavutetaan noin 30 db äänitasoero sisä- ja ulkomelutason välillä, joten Tietäjäntie 4 osalta ei ole tarpeen asettaa äänitasoerovaatimuksia. Kuva 4. Julkisivuihin kohdistuvat päiväajan keskiäänitasot (värikoodatuissa symboleissa päiväajan keskiäänitasot, suuressa valkoisessa symbolissa rakennuksen julkisivuihin kohdistuva suurin keskiäänitaso päivä/yö) Tehtyjen kerrostasotarkastelujen mukaan julkisivuille kohdistuvat päiväajan keskiäänitasot on esitetty kuvissa 5-6.

7 (8) Kuva 5. Julkisivuihin kohdistuvat päiväajan keskiäänitasot vuoden 2040 ennustetilanteessa, Tietäjäntien puoleinen julkisivu Kuva 6. Julkisivuihin kohdistuvat päiväajan keskiäänitasot vuoden 2040 ennustetilanteessa, Kehä I:n puoleinen julkisivu Parvekemelutasot Kuvassa 7 on esitetty avoimien parvekkeiden päivä- ja yöajan keskiäänitasot vuoden 2040 ennustetilanteessa. Avoimen parvekkeen melutilanne on laskettu huomioiden julkisivuheijastus. Tällöin jää huomioimatta ontelomaisen parvekkeen aiheuttamat heijastukset ja korostumat tai mahdollisten varjostavien rakenteiden, kuten parvekkeiden välisten seinien ja parvekelaattojen varjostava vaikutus. Todelliset parvekemelutasot voivat poiketa merkittävästi (enimmillään noin ± 3 db ulos vedetyillä parvekkeilla) laskennallisesti arvioidusta melutasosta.

8 (8) Kuva 7. Parvekkeiden päivä- ja yöajan keskiäänitasot (värikoodatuissa symboleissa päivä vasemmalla, yö oikealla. Suuressa valkoisessa symbolissa parvekkeiden suurin keskiäänitaso päivä/yö) Kaikki parvekkeet tulee lasittaa päiväajanohjearvotasoon 55 db pääsemiseksi. Parvekelasitukseksi riittää tavanomainen parvekelasitus, eikä laisen välejä ole tarpeen esim. tiivistää. 5 Liitteet Liite 1.1 Päiväajan keskiäänitaso L Aeq7-22 vuonna 2040 Liite 1.2 Yöajan keskiäänitaso L Aeq22-7 vuonna Viitteet [1] Road traffic noise. Nordic prediction method. TemaNord 1996:525, Nordic Council of Ministers, Kööpenhamina, 1996.

9 +4 Liite 1.1 Tietäjäntie 4 asemakaavamuutoksen +10 meluselvitys Arkkitehtitoimisto CJN Oy Tieliikenteen aiheuttama melun leviäminen, vuoden 2040 liikenne-ennuste (KAVL) Melutasot ulko-oleskelualueilla, laskentakorkeus maanpinta/pihataso +2m Selitteet Päiväajan keskiäänitaso L Aeq, > 45 db > 50 db > 55 db (ohjearvo ylittyy) > 60 db > 65 db > 70 db > 75 db Muut selitteet melukaide Mittakaava 1:500 (A4) Päivämäärä: CadnaA 4.5 -melulaskentaohjelma Nordic Prediction Method Laatinut: Tiina Kumpula (Sito Oy)

10 +4 Liite 1.2 Tietäjäntie 4 asemakaavamuutoksen +10 meluselvitys Arkkitehtitoimisto CJN Oy Tieliikenteen aiheuttama melun leviäminen, vuoden 2040 liikenne-ennuste (KAVL) Melutasot ulko-oleskelualueilla, laskentakorkeus maanpinta/pihataso +2m Selitteet Yöajan keskiäänitaso L Aeq, > 45 db (ohjearvo ylittyy) > 50 db > 55 db > 60 db > 65 db > 70 db > 75 db Muut selitteet melukaide Mittakaava 1:500 (A4) Päivämäärä: CadnaA 4.5 -melulaskentaohjelma Nordic Prediction Method Laatinut: Tiina Kumpula (Sito Oy)
