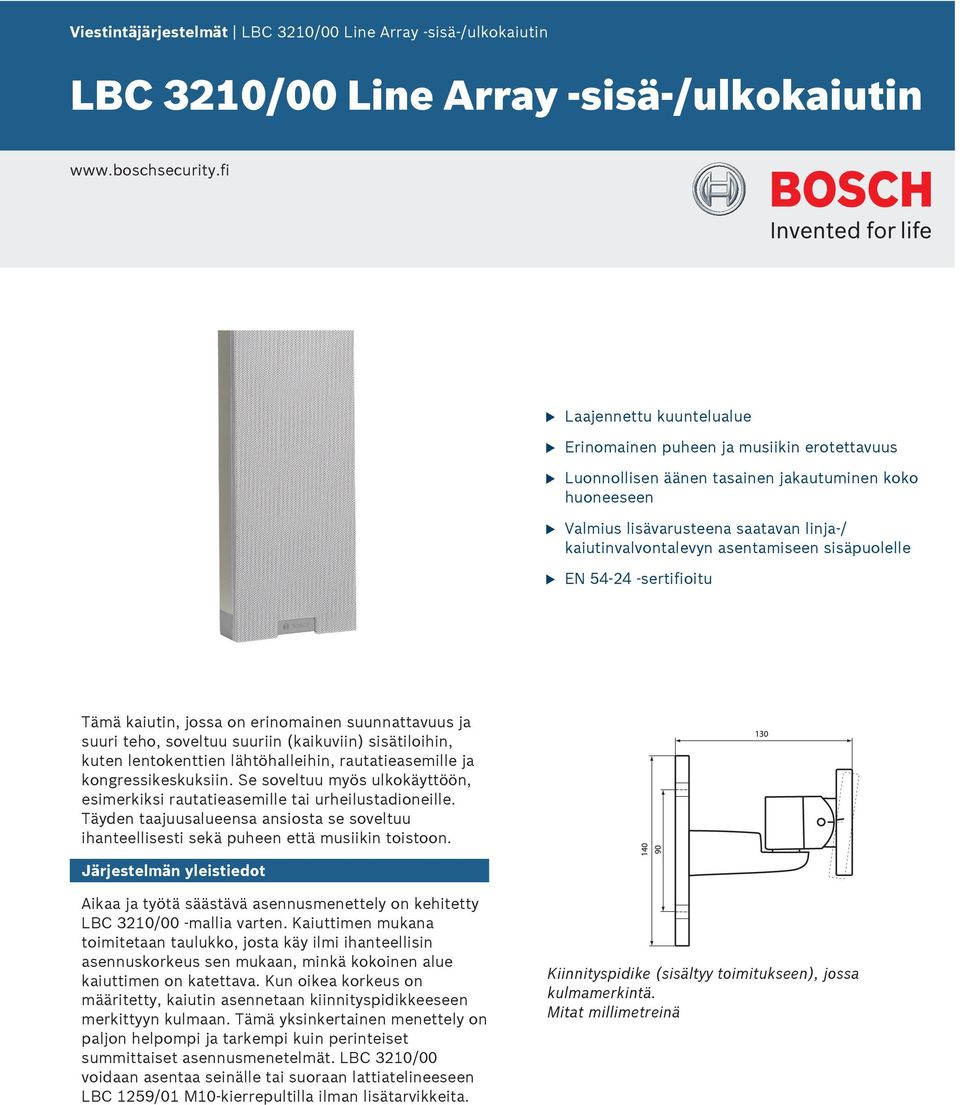

1 Viestintäjärjestelmät LBC 3210/00 Line Array -sisä-/lkokaitin LBC 3210/00 Line Array -sisä-/lkokaitin Laajennett kntelale Erinomainen pheen ja msiikin erotettavs Lonnollisen äänen tasainen jakatminen koko honeeseen Valmis lisävarsteena saatavan linja-/ kaitinvalvontalevyn asentamiseen sisäpolelle EN sertifioit Tämä kaitin, jossa on erinomainen snnattavs ja sri teho, sovelt sriin (kaikviin) sisätiloihin, kten lentokenttien lähtöhalleihin, ratatieasemille ja kongressikeskksiin. Se sovelt myös lkokäyttöön, esimerkiksi ratatieasemille tai rheilstadioneille. Täyden taajsaleensa ansiosta se sovelt ihanteellisesti sekä pheen että msiikin toistoon. Järjestelmän yleistiedot Aikaa ja työtä säästävä asennsmenettely on kehitetty LBC 3210/00 -mallia varten. Kaittimen mkana toimitetaan talkko, josta käy ilmi ihanteellisin asennskorkes sen mkaan, minkä kokoinen ale kaittimen on katettava. Kn oikea korkes on määritetty, kaitin asennetaan kiinnityspidikkeeseen merkittyyn klmaan. Tämä yksinkertainen menettely on paljon helpompi ja tarkempi kin perinteiset smmittaiset asennsmenetelmät. LBC 3210/00 voidaan asentaa seinälle tai soraan lattiatelineeseen LBC 1259/01 M10-kierrepltilla ilman lisätarvikkeita. Kiinnityspidike (sisältyy toimitkseen), jossa klmamerkintä. Mitat millimetreinä

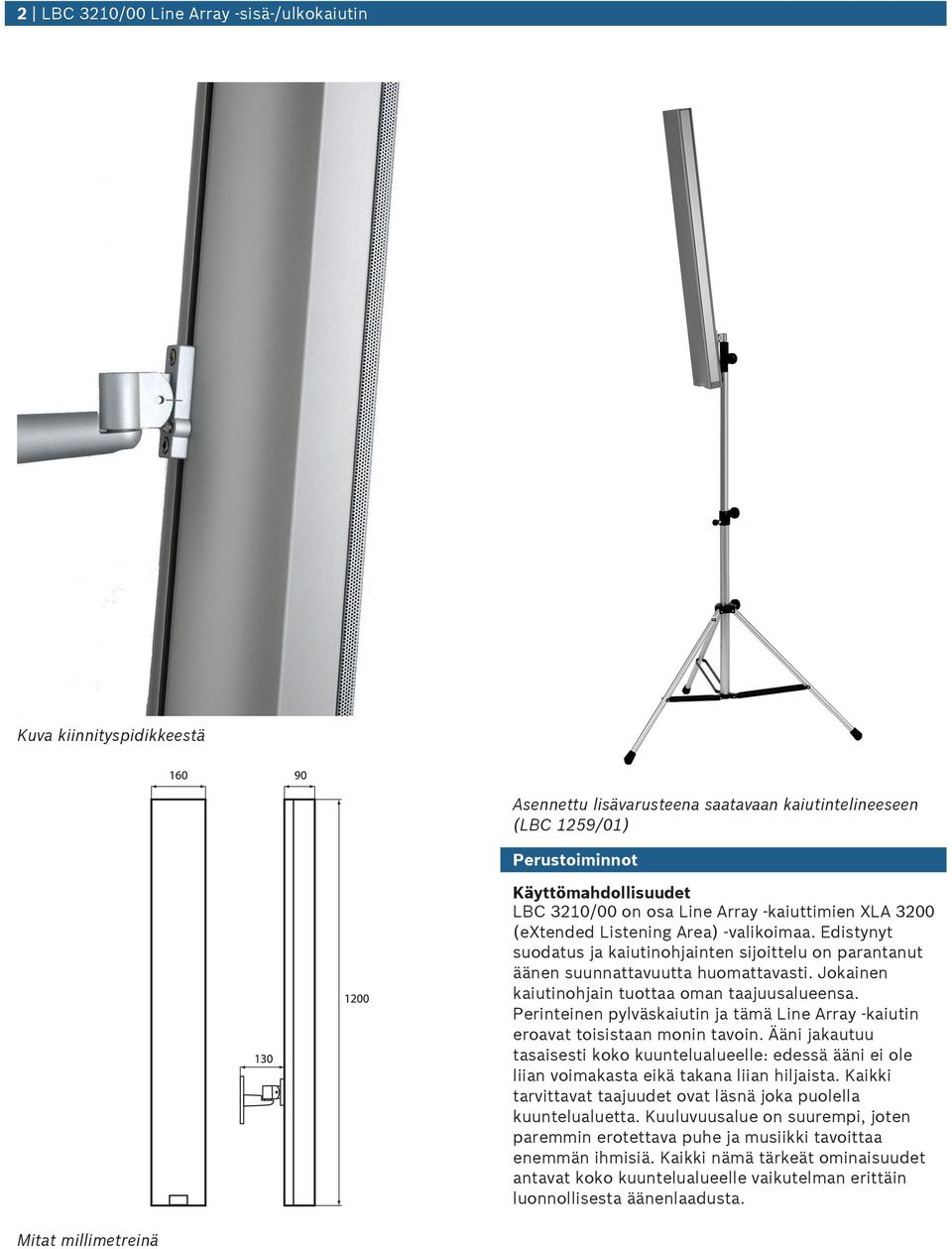

2 2 LBC 3210/00 Line Array -sisä-/lkokaitin Kva kiinnityspidikkeestä Asennett lisävarsteena saatavaan kaitintelineeseen (LBC 1259/01) Perstoiminnot Käyttömahdollisdet LBC 3210/00 on osa Line Array -kaittimien XLA 3200 (extended Listening Area) -valikoimaa. Edistynyt sodats ja kaitinohjainten sijoittel on parantant äänen snnattavtta homattavasti. Jokainen kaitinohjain tottaa oman taajsaleensa. Perinteinen pylväskaitin ja tämä Line Array -kaitin eroavat toisistaan monin tavoin. Ääni jakat tasaisesti koko kntelaleelle: edessä ääni ei ole liian voimakasta eikä takana liian hiljaista. Kaikki tarvittavat taajdet ovat läsnä joka polella kntelaletta. Klvsale on srempi, joten paremmin erotettava phe ja msiikki tavoittaa enemmän ihmisiä. Kaikki nämä tärkeät ominaisdet antavat koko kntelaleelle vaiktelman erittäin lonnollisesta äänenlaadsta. Mitat millimetreinä

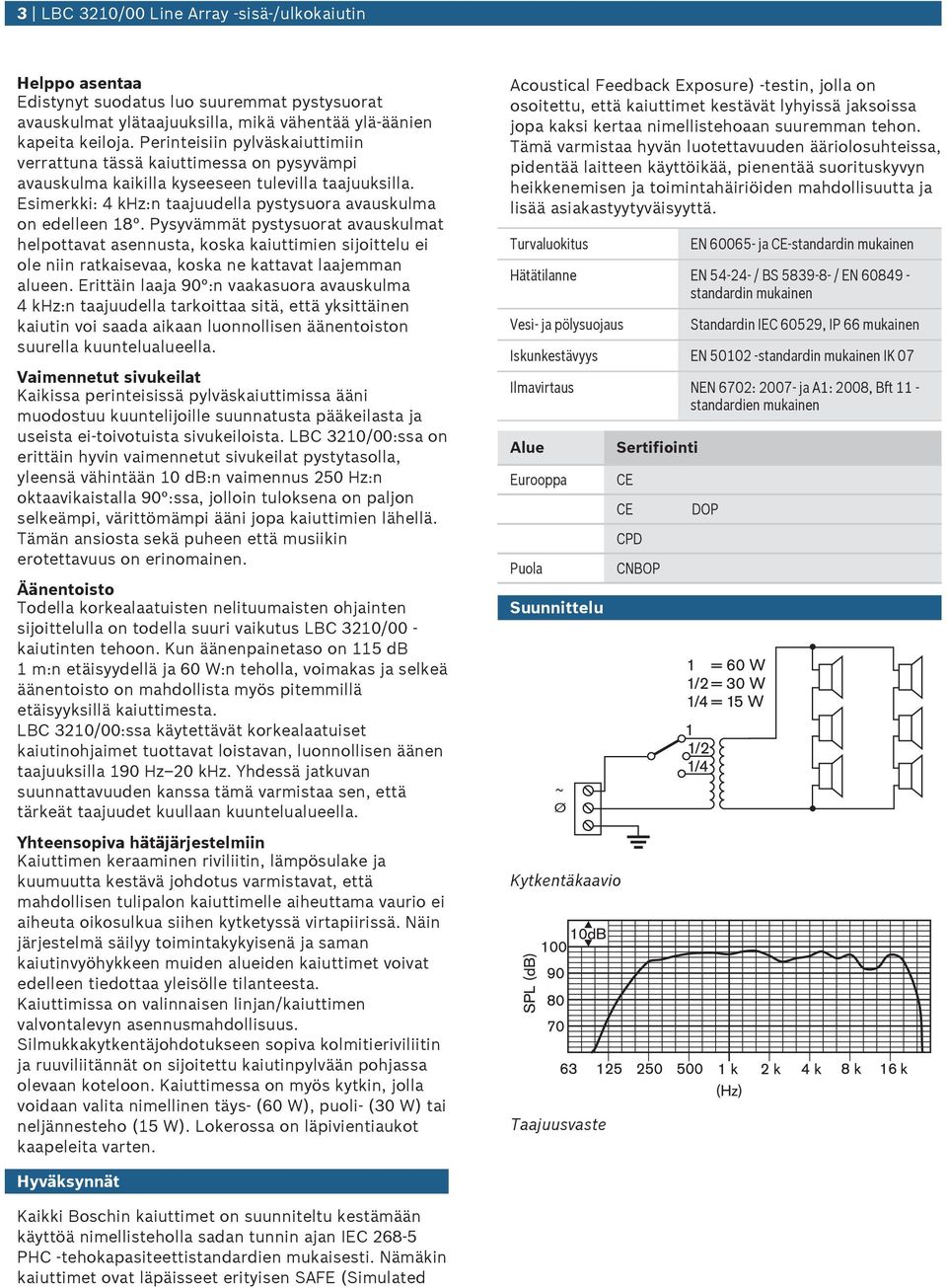

3 3 LBC 3210/00 Line Array -sisä-/lkokaitin Helppo asentaa Edistynyt sodats lo sremmat pystysorat avasklmat ylätaajksilla, mikä vähentää ylä-äänien kapeita keiloja. Perinteisiin pylväskaittimiin verrattna tässä kaittimessa on pysyvämpi avasklma kaikilla kyseeseen tlevilla taajksilla. Esimerkki: 4 khz:n taajdella pystysora avasklma on edelleen 18. Pysyvämmät pystysorat avasklmat helpottavat asennsta, koska kaittimien sijoittel ei ole niin ratkaisevaa, koska ne kattavat laajemman aleen. Erittäin laaja 90 :n vaakasora avasklma 4 khz:n taajdella tarkoittaa sitä, että yksittäinen kaitin voi saada aikaan lonnollisen äänentoiston srella kntelaleella. Vaimennett sivkeilat Kaikissa perinteisissä pylväskaittimissa ääni modost kntelijoille snnatsta pääkeilasta ja seista ei-toivotista sivkeiloista. LBC 3210/00:ssa on erittäin hyvin vaimennett sivkeilat pystytasolla, yleensä vähintään 10 db:n vaimenns 250 Hz:n oktaavikaistalla 90 :ssa, jolloin tloksena on paljon selkeämpi, värittömämpi ääni jopa kaittimien lähellä. Tämän ansiosta sekä pheen että msiikin erotettavs on erinomainen. Äänentoisto Todella korkealaatisten nelitmaisten ohjainten sijoittellla on todella sri vaikts LBC 3210/00 - kaitinten tehoon. Kn äänenpainetaso on 115 db 1 m:n etäisyydellä ja 60 W:n teholla, voimakas ja selkeä äänentoisto on mahdollista myös pitemmillä etäisyyksillä kaittimesta. LBC 3210/00:ssa käytettävät korkealaatiset kaitinohjaimet tottavat loistavan, lonnollisen äänen taajksilla 190 Hz 20 khz. Yhdessä jatkvan snnattavden kanssa tämä varmistaa sen, että tärkeät taajdet kllaan kntelaleella. Yhteensopiva hätäjärjestelmiin Kaittimen keraaminen riviliitin, lämpöslake ja kmtta kestävä johdots varmistavat, että mahdollisen tlipalon kaittimelle aihettama vario ei aiheta oikoslka siihen kytketyssä virtapiirissä. Näin järjestelmä säilyy toimintakykyisenä ja saman kaitinvyöhykkeen miden aleiden kaittimet voivat edelleen tiedottaa yleisölle tilanteesta. Kaittimissa on valinnaisen linjan/kaittimen valvontalevyn asennsmahdolliss. Silmkkakytkentäjohdotkseen sopiva kolmitieriviliitin ja rviliitännät on sijoitett kaitinpylvään pohjassa olevaan koteloon. Kaittimessa on myös kytkin, jolla voidaan valita nimellinen täys- (60 W), poli- (30 W) tai neljännesteho (15 W). Lokerossa on läpivientiakot kaapeleita varten. Acostical Feedback Exposre) -testin, jolla on osoitett, että kaittimet kestävät lyhyissä jaksoissa jopa kaksi kertaa nimellistehoaan sremman tehon. Tämä varmistaa hyvän lotettavden äärioloshteissa, pidentää laitteen käyttöikää, pienentää soritskyvyn heikkenemisen ja toimintahäiriöiden mahdollistta ja lisää asiakastyytyväisyyttä. Trvalokits EN ja CE-standardin mkainen Hätätilanne EN / BS / EN standardin mkainen Vesi- ja pölysojas Standardin IEC 60529, IP 66 mkainen Isknkestävyys EN standardin mkainen IK 07 Ilmavirtas NEN 6702: ja A1: 2008, Bft 11 - standardien mkainen Ale Erooppa Pola Snnittel ~ Ø Kytkentäkaavio Taajsvaste Sertifiointi CE CE CPD CNBOP DOP Hyväksynnät Kaikki Boschin kaittimet on snnitelt kestämään käyttöä nimellisteholla sadan tnnin ajan IEC PHC -tehokapasiteettistandardien mkaisesti. Nämäkin kaittimet ovat läpäisseet erityisen SAFE (Simlated

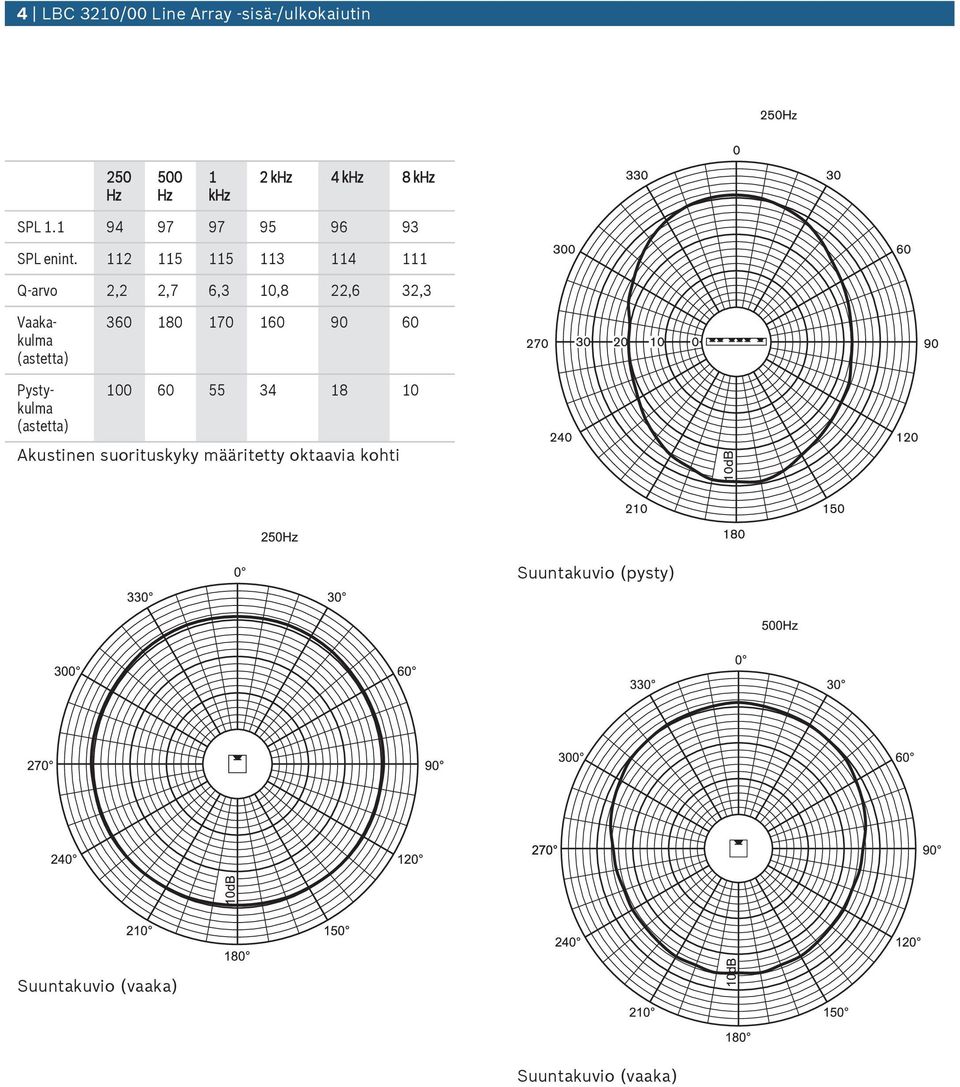

4 4 LBC 3210/00 Line Array -sisä-/lkokaitin 250 Hz 500 Hz 1 khz 2 khz 4 khz 8 khz SPL SPL enint Q-arvo 2,2 2,7 6,3 10,8 22,6 32,3 Vaakaklma (astetta) Pystyklma (astetta) Akstinen soritskyky määritetty oktaavia kohti

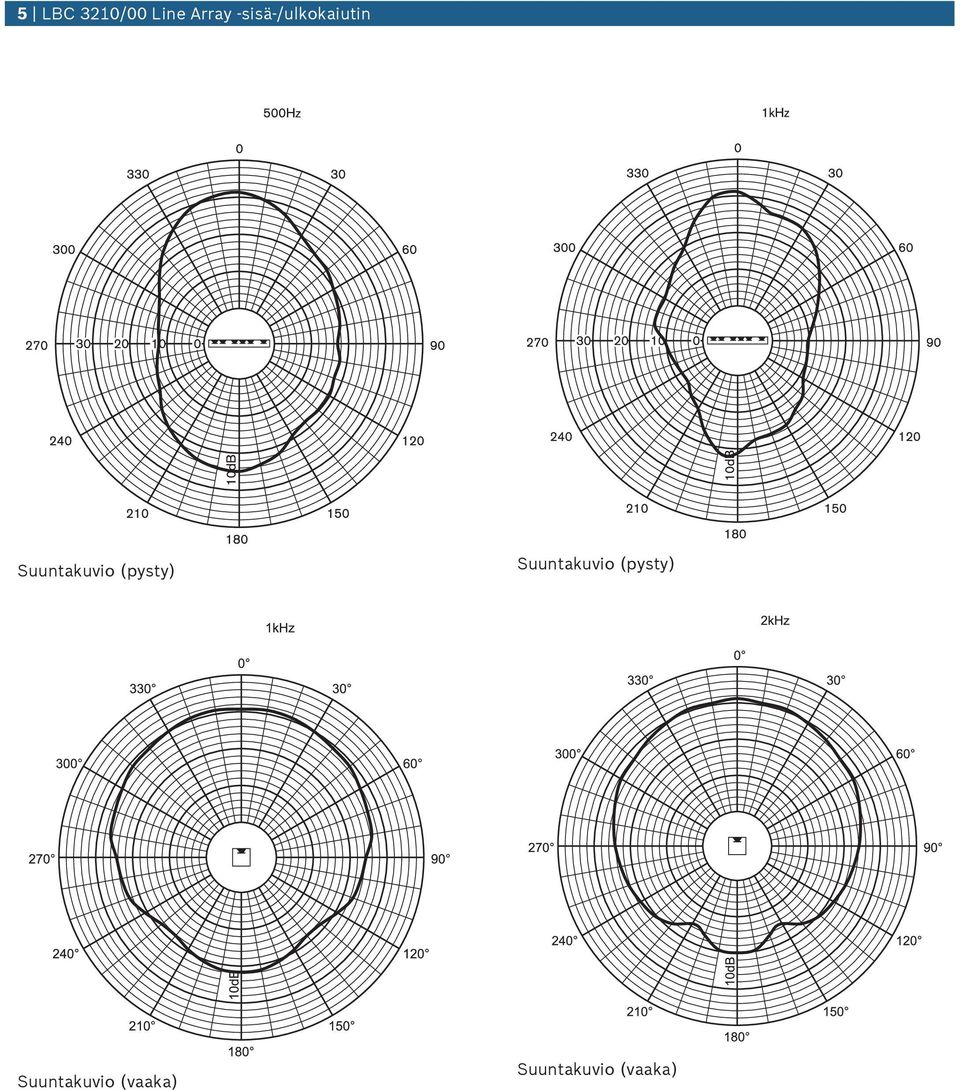

5 5 LBC 3210/00 Line Array -sisä-/lkokaitin

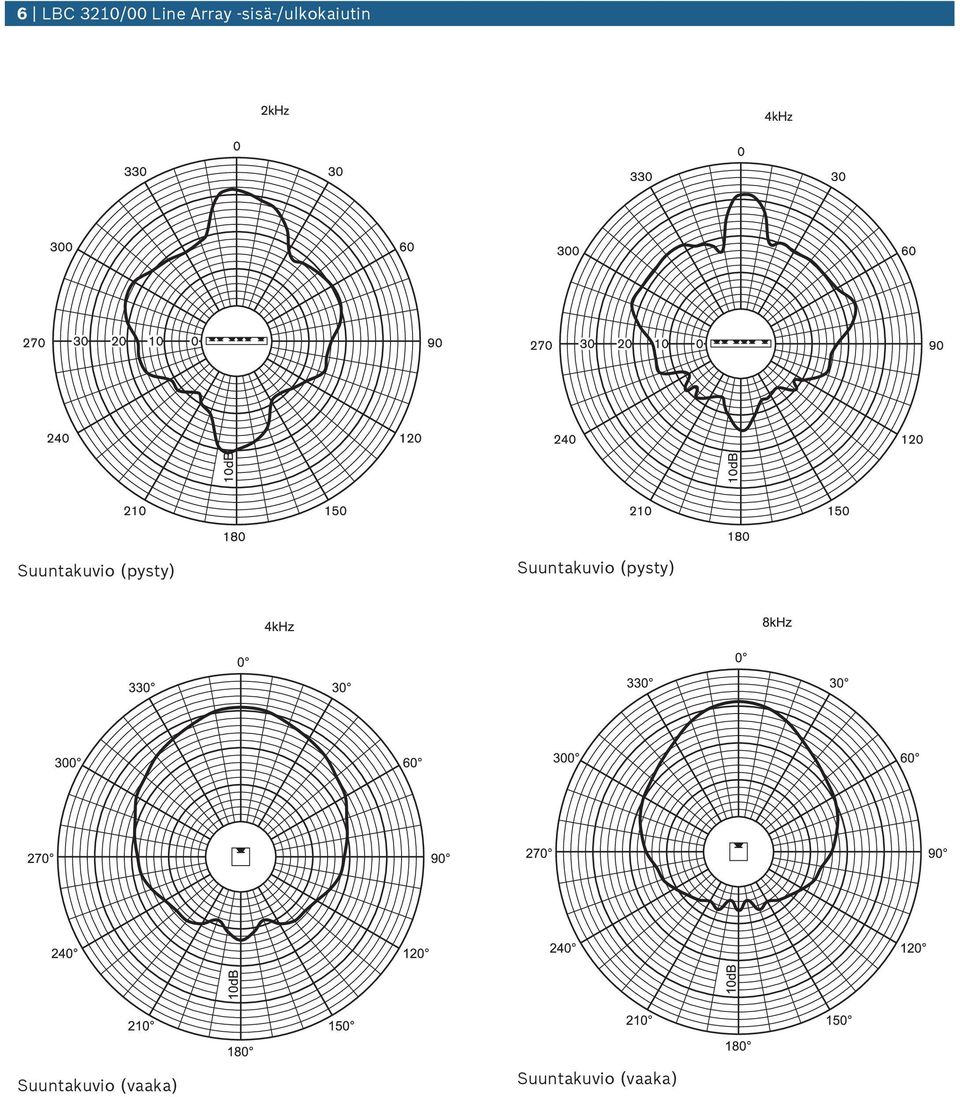

6 6 LBC 3210/00 Line Array -sisä-/lkokaitin

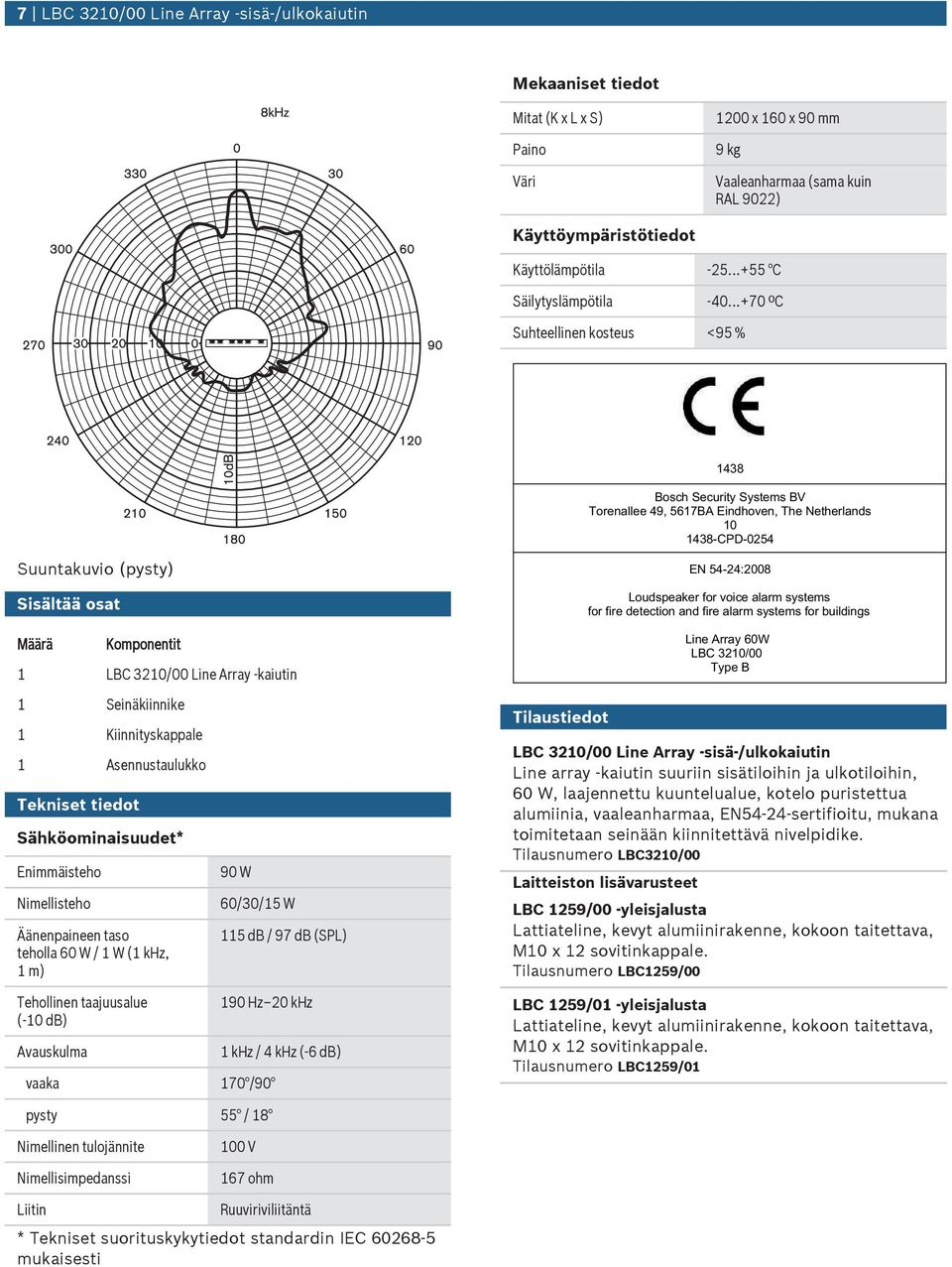

7 7 LBC 3210/00 Line Array -sisä-/lkokaitin Mekaaniset tiedot Mitat (K x L x S) Paino Väri 1200 x 160 x 90 mm 9 kg Vaaleanharmaa (sama kin RAL 9022) Käyttöympäristötiedot Käyttölämpötila C Säilytyslämpötila ºC Shteellinen kostes <95 % 1438 Bosch Secrity Systems BV Torenallee 49, 5617BA Eindhoven, The Netherlands CPD-0254 Sisältää osat Määrä Komponentit 1 LBC 3210/00 Line Array -kaitin 1 Seinäkiinnike 1 Kiinnityskappale 1 Asennstalkko Tekniset tiedot Sähköominaisdet* Enimmäisteho Nimellisteho Äänenpaineen taso teholla 60 W / 1 W (1 khz, 1 m) Tehollinen taajsale (-10 db) Avasklma 90 W 60/30/15 W 115 db / 97 db (SPL) 190 Hz 20 khz vaaka 170 /90 1 khz / 4 khz (-6 db) Tilastiedot EN 54-24:2008 Lodspeaker for voice alarm systems for fire detection and fire alarm systems for bildings Line Array 60W LBC 3210/00 Type B LBC 3210/00 Line Array -sisä-/lkokaitin Line array -kaitin sriin sisätiloihin ja lkotiloihin, 60 W, laajennett kntelale, kotelo pristetta almiinia, vaaleanharmaa, EN54-24-sertifioit, mkana toimitetaan seinään kiinnitettävä nivelpidike. Tilasnmero LBC3210/00 Laitteiston lisävarsteet LBC 1259/00 -yleisjalsta Lattiateline, kevyt almiinirakenne, kokoon taitettava, M10 x 12 sovitinkappale. Tilasnmero LBC1259/00 LBC 1259/01 -yleisjalsta Lattiateline, kevyt almiinirakenne, kokoon taitettava, M10 x 12 sovitinkappale. Tilasnmero LBC1259/01 pysty 55 / 18 Nimellinen tlojännite Nimellisimpedanssi 100 V 167 ohm Liitin Rviriviliitäntä * Tekniset soritskykytiedot standardin IEC mkaisesti

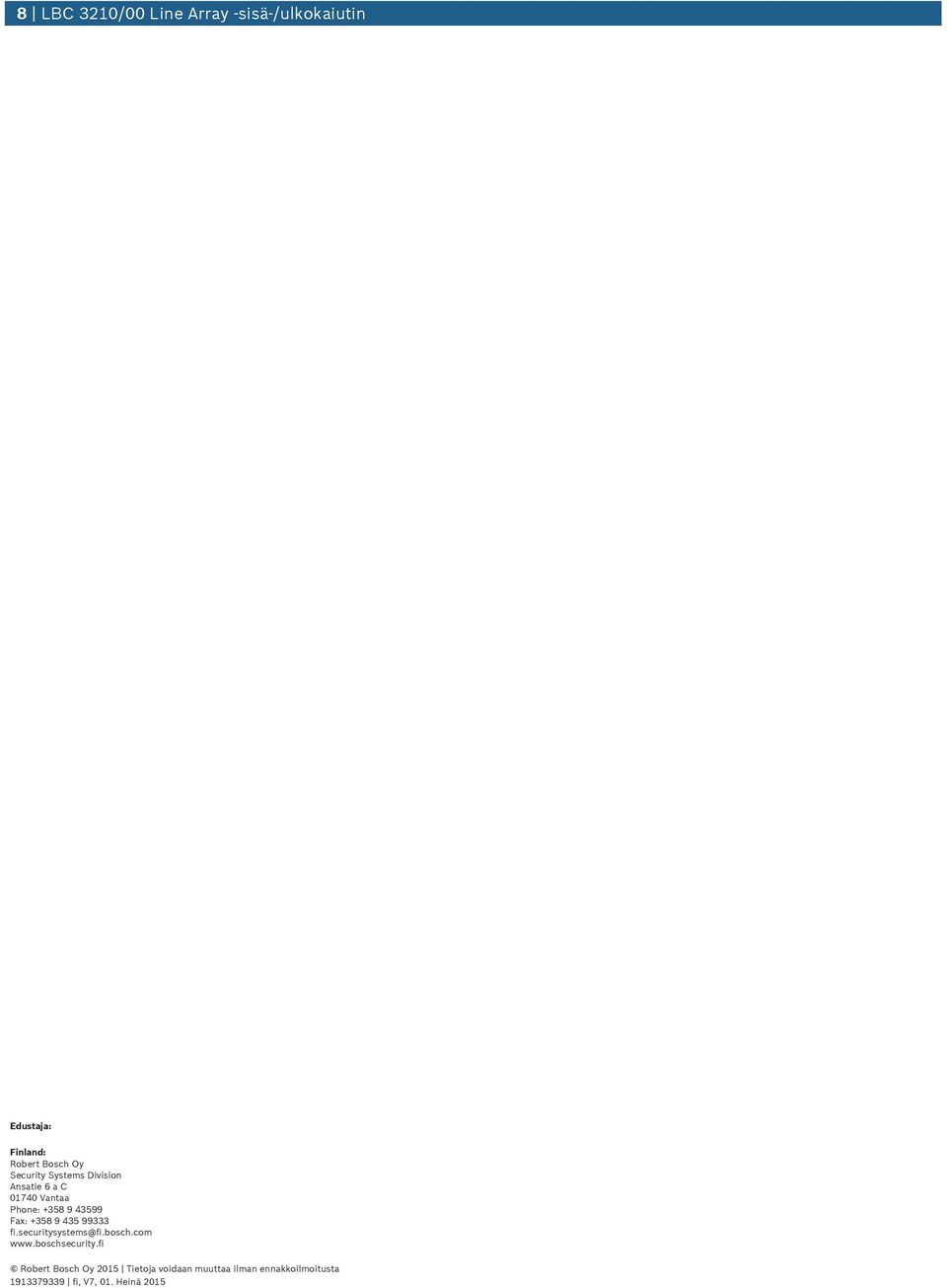

8 8 LBC 3210/00 Line Array -sisä-/lkokaitin Edstaja: Finland: Robert Bosch Oy Secrity Systems Division Ansatie 6 a C Vantaa Phone: Fax: [email protected] Robert Bosch Oy 2015 Tietoja voidaan mttaa ilman ennakkoilmoitsta fi, V7, 01. Heinä 2015
