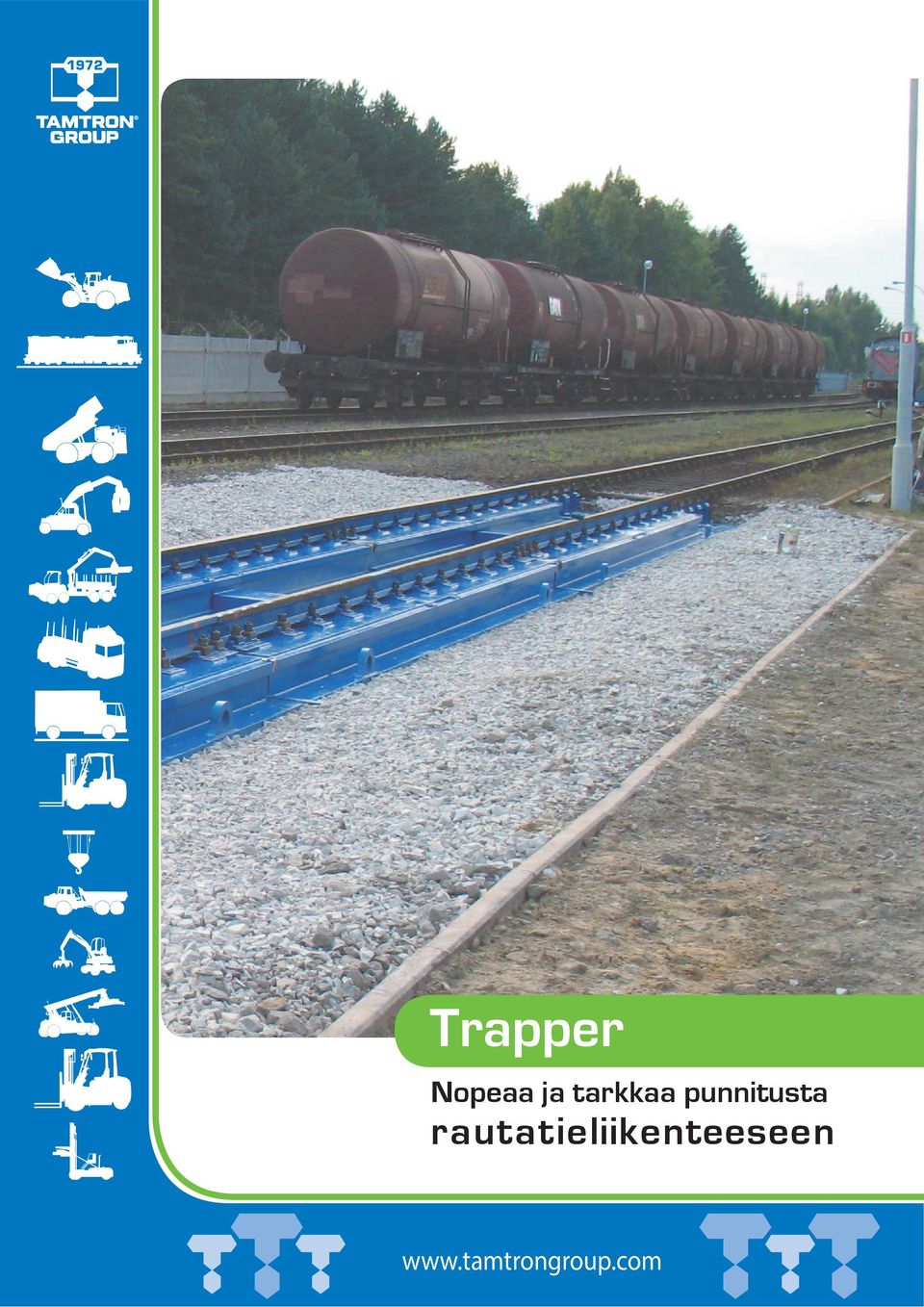

1 Trapper Nopeaa ja tarkkaa punnitusta rautatieliikenteeseen

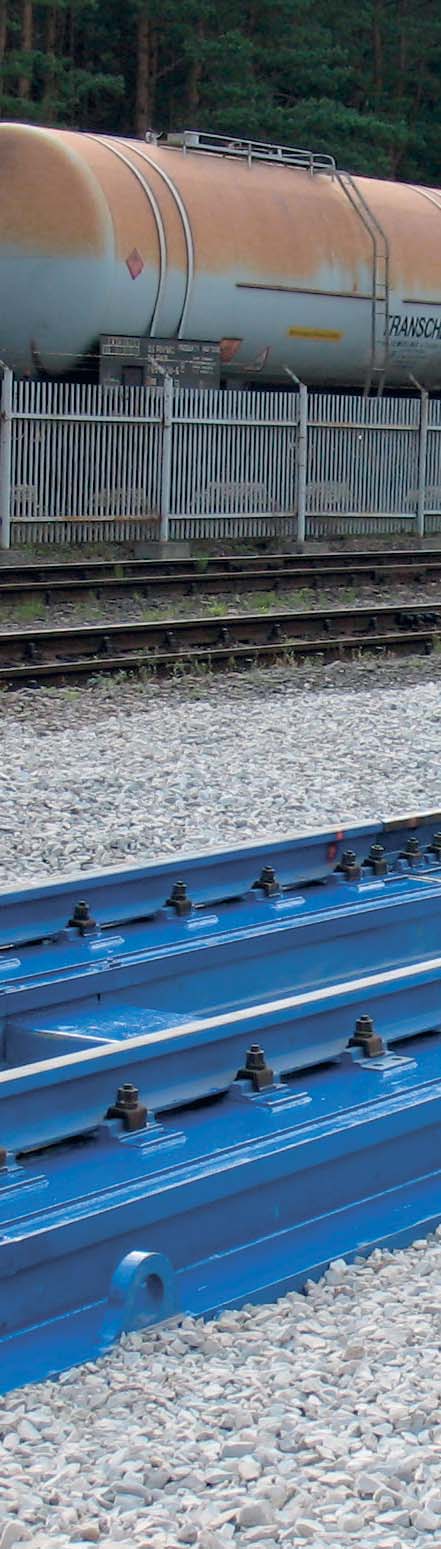

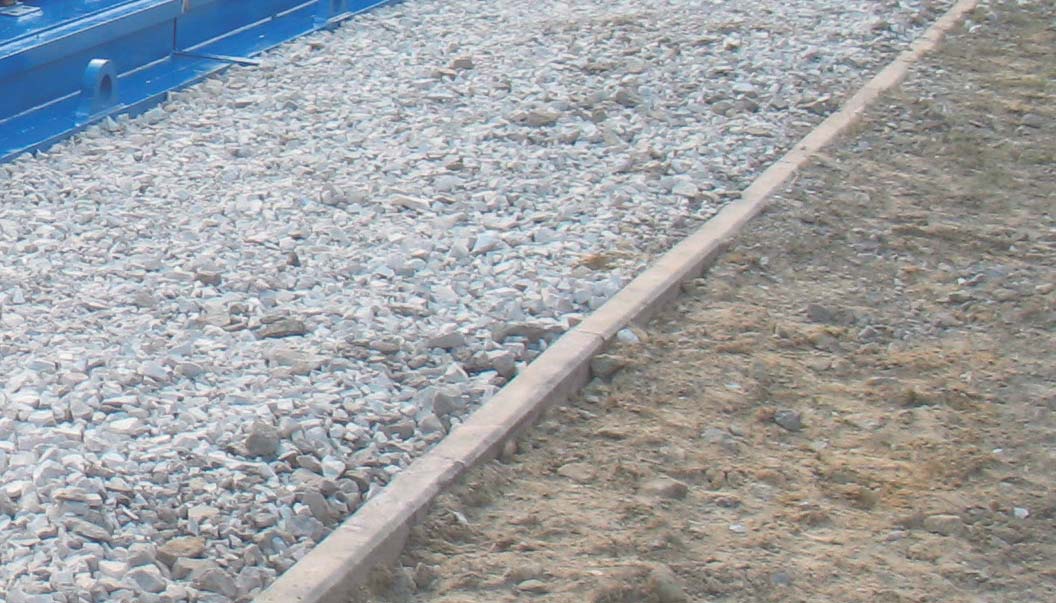

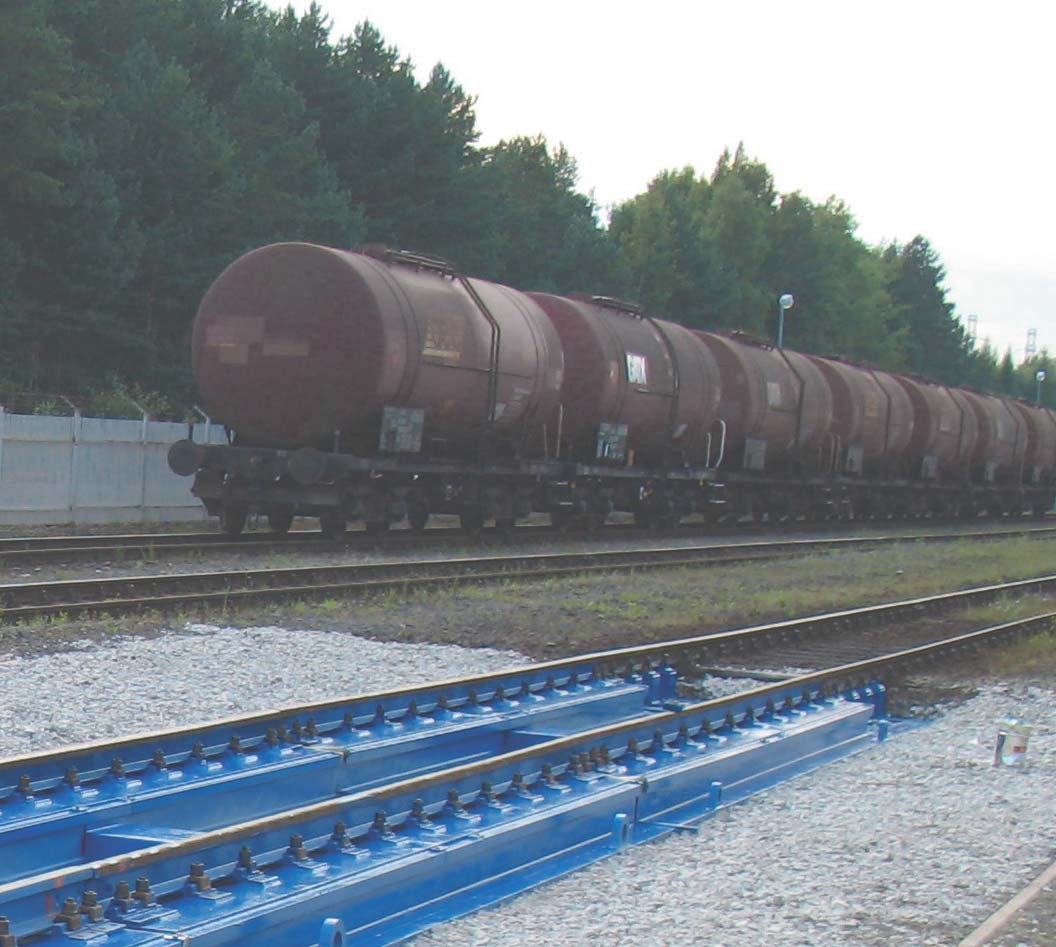

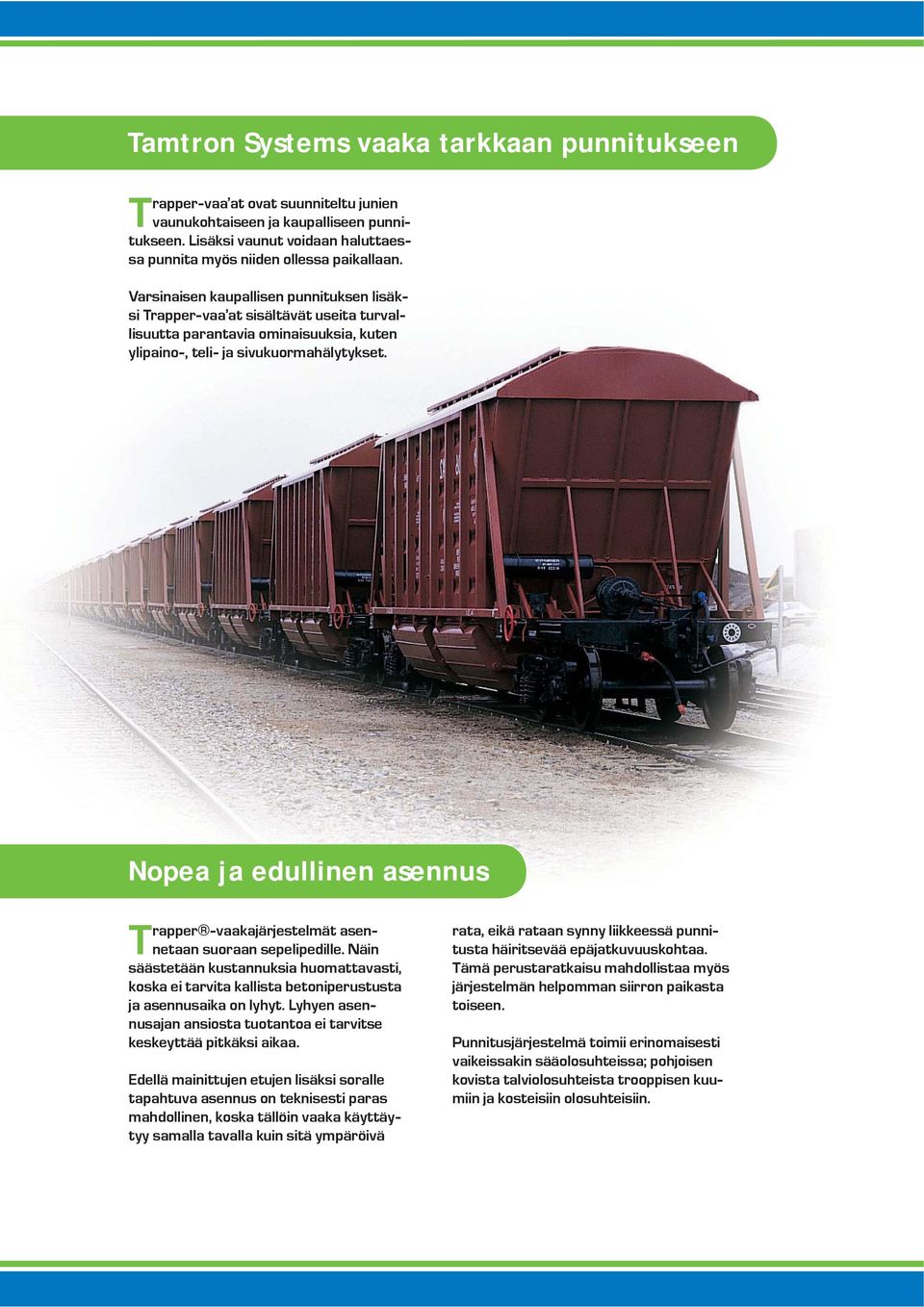

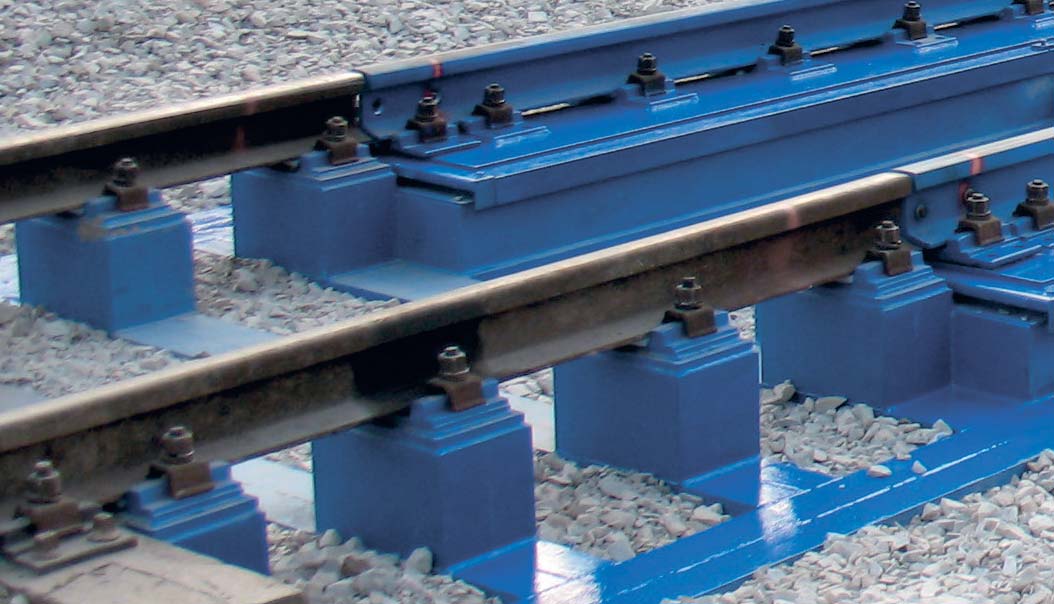

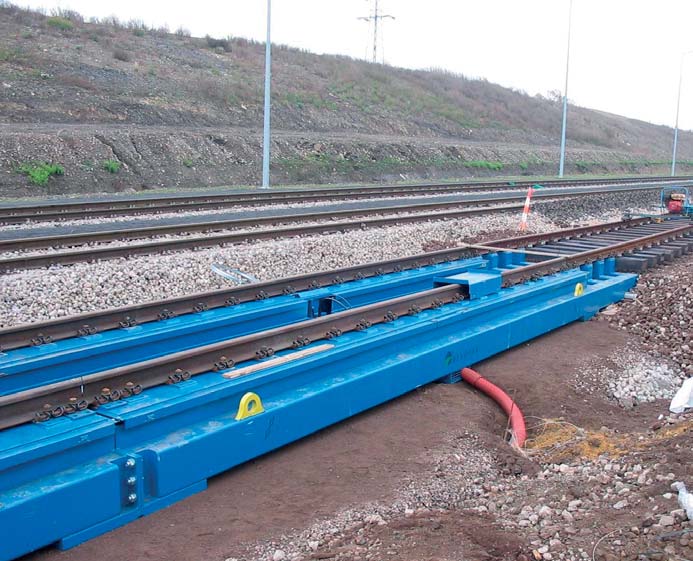

2 Tamtron Systems vaaka tarkkaan punnitukseen Trapper-vaa at ovat suunniteltu junien vaunukohtaiseen ja kaupalliseen punnitukseen. Lisäksi vaunut voidaan haluttaessa punnita myös niiden ollessa paikallaan. Varsinaisen kaupallisen punnituksen lisäksi Trapper-vaa at sisältävät useita turvallisuutta parantavia ominaisuuksia, kuten ylipaino-, teli- ja sivukuormahälytykset. Nopea ja edullinen asennus Trapper -vaakajärjestelmät asennetaan suoraan sepelipedille. Näin säästetään kustannuksia huomattavasti, koska ei tarvita kallista betoniperustusta ja asennusaika on lyhyt. Lyhyen asennusajan ansiosta tuotantoa ei tarvitse keskeyttää pitkäksi aikaa. Edellä mainittujen etujen lisäksi soralle tapahtuva asennus on teknisesti paras mahdollinen, koska tällöin vaaka käyttäytyy samalla tavalla kuin sitä ympäröivä rata, eikä rataan synny liikkeessä punnitusta häiritsevää epäjatkuvuuskohtaa. Tämä perustaratkaisu mahdollistaa myös järjestelmän helpomman siirron paikasta toiseen. Punnitusjärjestelmä toimii erinomaisesti vaikeissakin sääolosuhteissa; pohjoisen kovista talviolosuhteista trooppisen kuumiin ja kosteisiin olosuhteisiin.

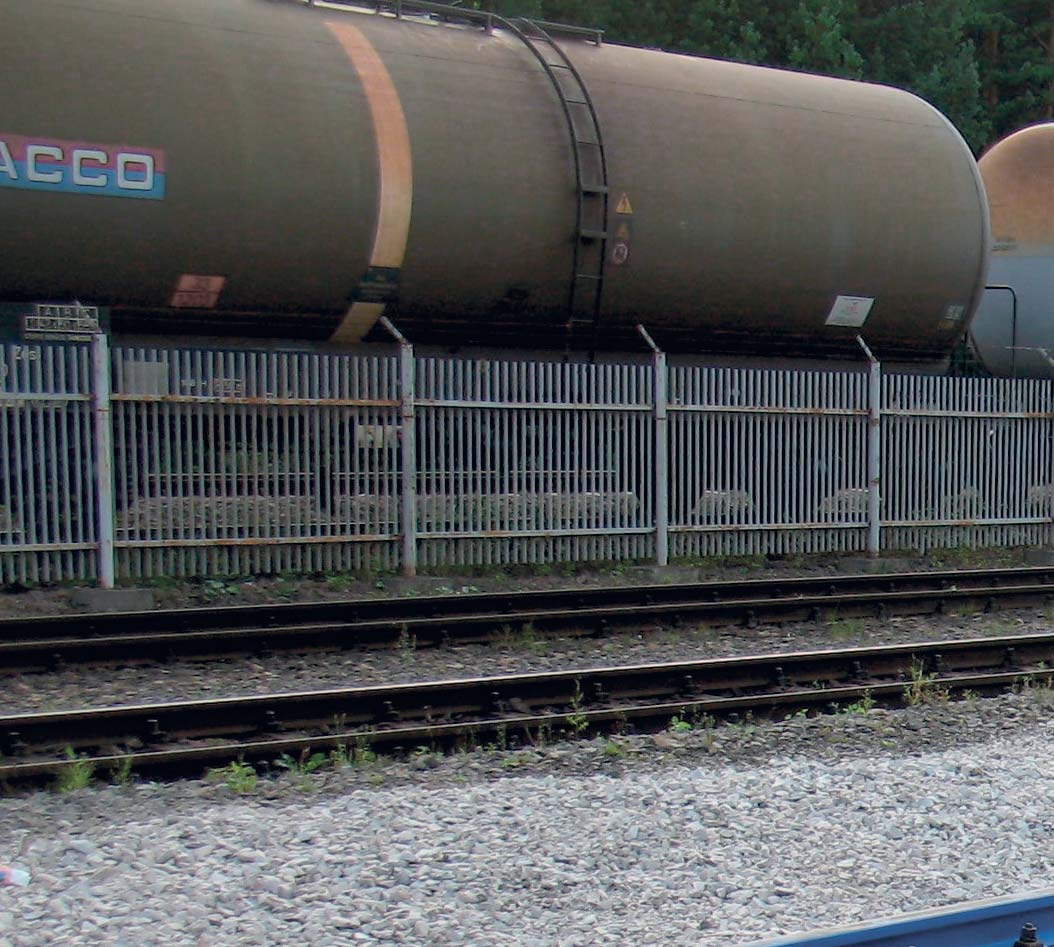

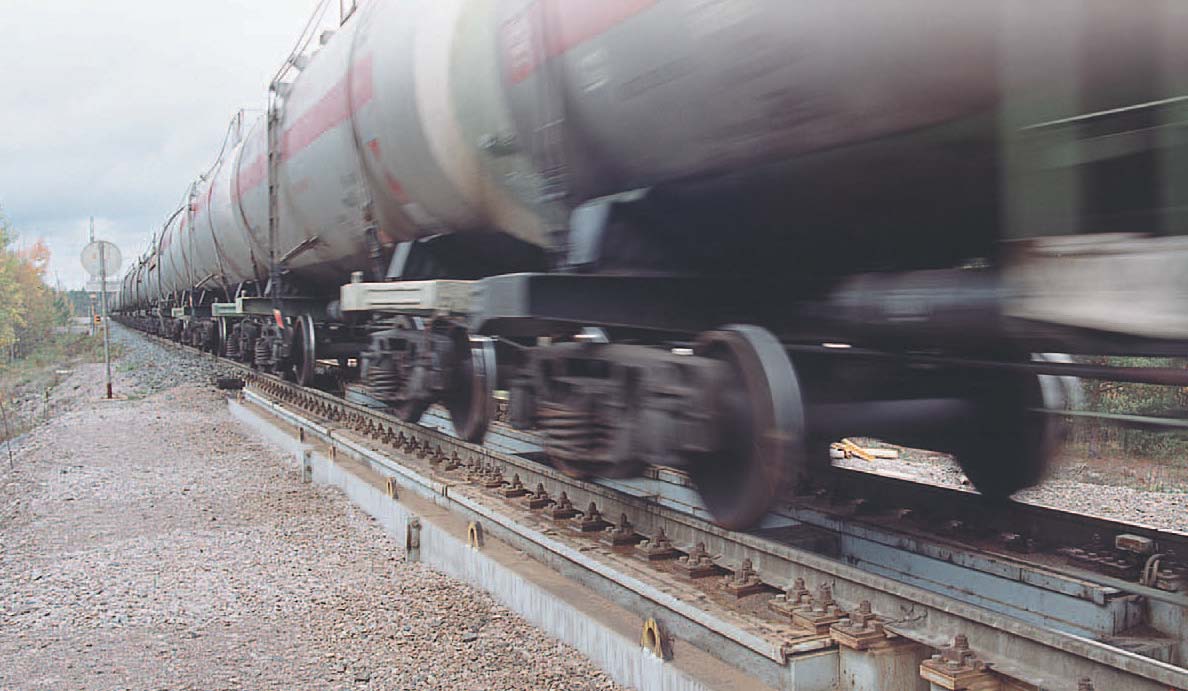

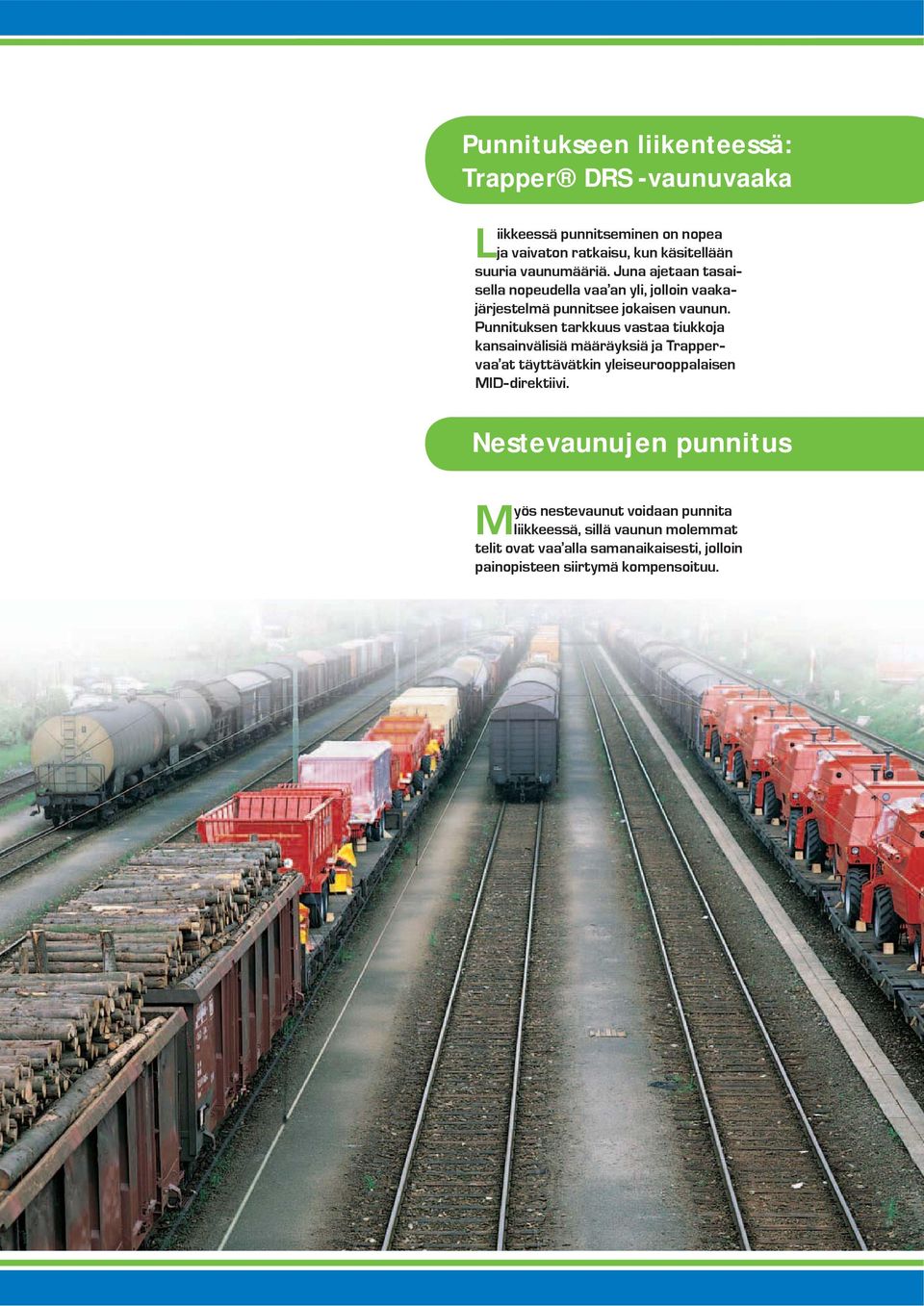

3 Punnitukseen liikenteessä: Trapper DRS -vaunuvaaka Liikkeessä punnitseminen on nopea ja vaivaton ratkaisu, kun käsitellään suuria vaunumääriä. Juna ajetaan tasaisella nopeudella vaa an yli, jolloin vaakajärjestelmä punnitsee jokaisen vaunun. Punnituksen tarkkuus vastaa tiukkoja kansainvälisiä määräyksiä ja Trappervaa at täyttävätkin yleiseurooppalaisen MID-direktiivi. Nestevaunujen punnitus Myös nestevaunut voidaan punnita liikkeessä, sillä vaunun molemmat telit ovat vaa alla samanaikaisesti, jolloin painopisteen siirtymä kompensoituu.

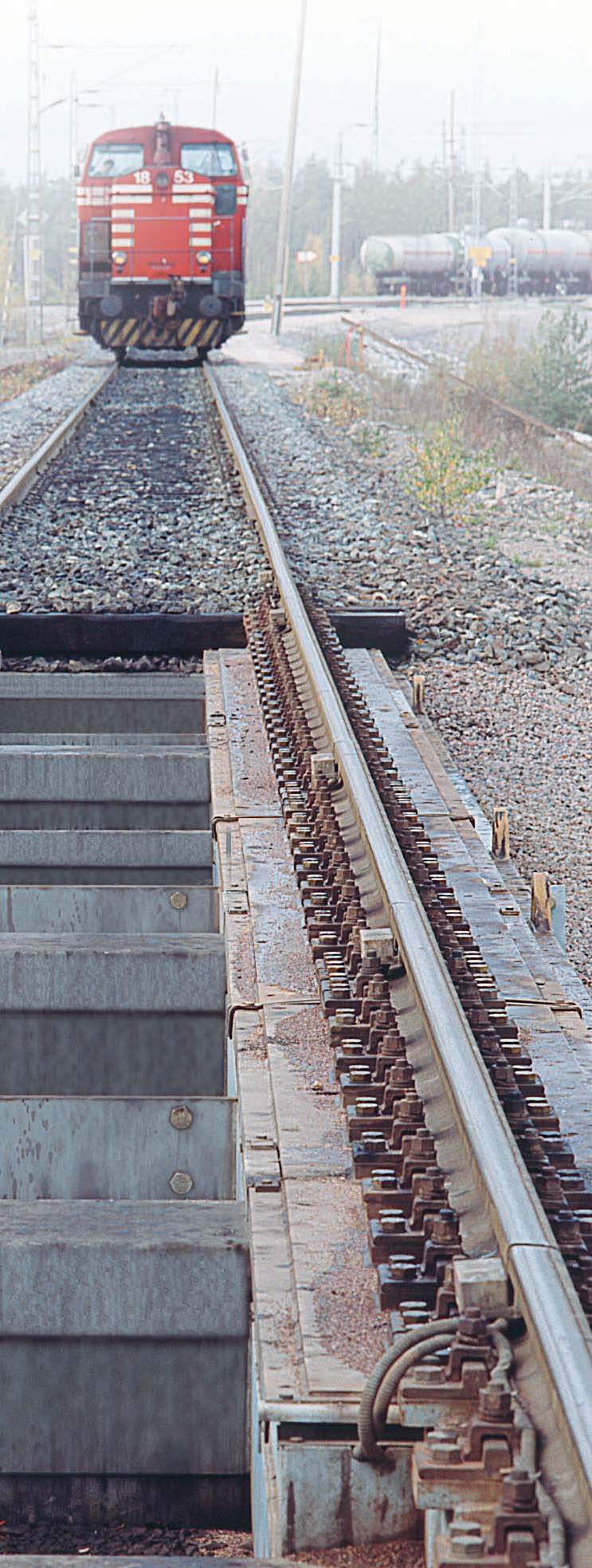

4 Trapper -vaakasiltajärjestelmä Järjestelmä koostuu yhdestä, kahdesta, kolmesta tai jopa neljästä punnitussillasta sekä toimintoja ohjaavasta keskusyksiköstä. Järjestelmä suunnitellaan aina tapauskohtaisesti: vaakasiltojen lukumäärä ja pituus määräytyvät mm. vaunujen akselien etäisyyksien ja vaunujen pituuksien perusteella. Monisiltainen Trapper -vaakajärjestelmä punnitsee kaikki vaunutyypit automaattisesti. Laitteisto valitsee vaunun punnitukseen käytettävät vaakasillat automaattisesti, eikä vaunutietoja ei tarvitse syöttää laitteistoon käyttäjän toimesta. Järjestelmä tarkkailee omia toimintojaan ja antaa tiedot käyttäjälle punnitustapahtuman edistymisestä. Yksi vaakasilta Yksisiltaista vaakajärjestelmää voidaan käyttää kaksivaiheiseen punnitukseen vaunuille, joiden painopiste ei muutu. Tyypillisesti kiinteiden aineiden punnitukseen. Kaksi vaakasiltaa Lyhyiden ja keskipitkien vaunujen punnitukseen. Kolme vaakasiltaa Kaikki vaunut voidaan punnita yhdellä kertaa käyttäen joko yhtä tai useampaa vaakasiltaa. Tällä tavoin jokainen vaunu on mahdollista punnita erittäin tarkasti mukaanlukien ne vaunut, joissa lastin painopiste muuttuu punnituksen aikana.

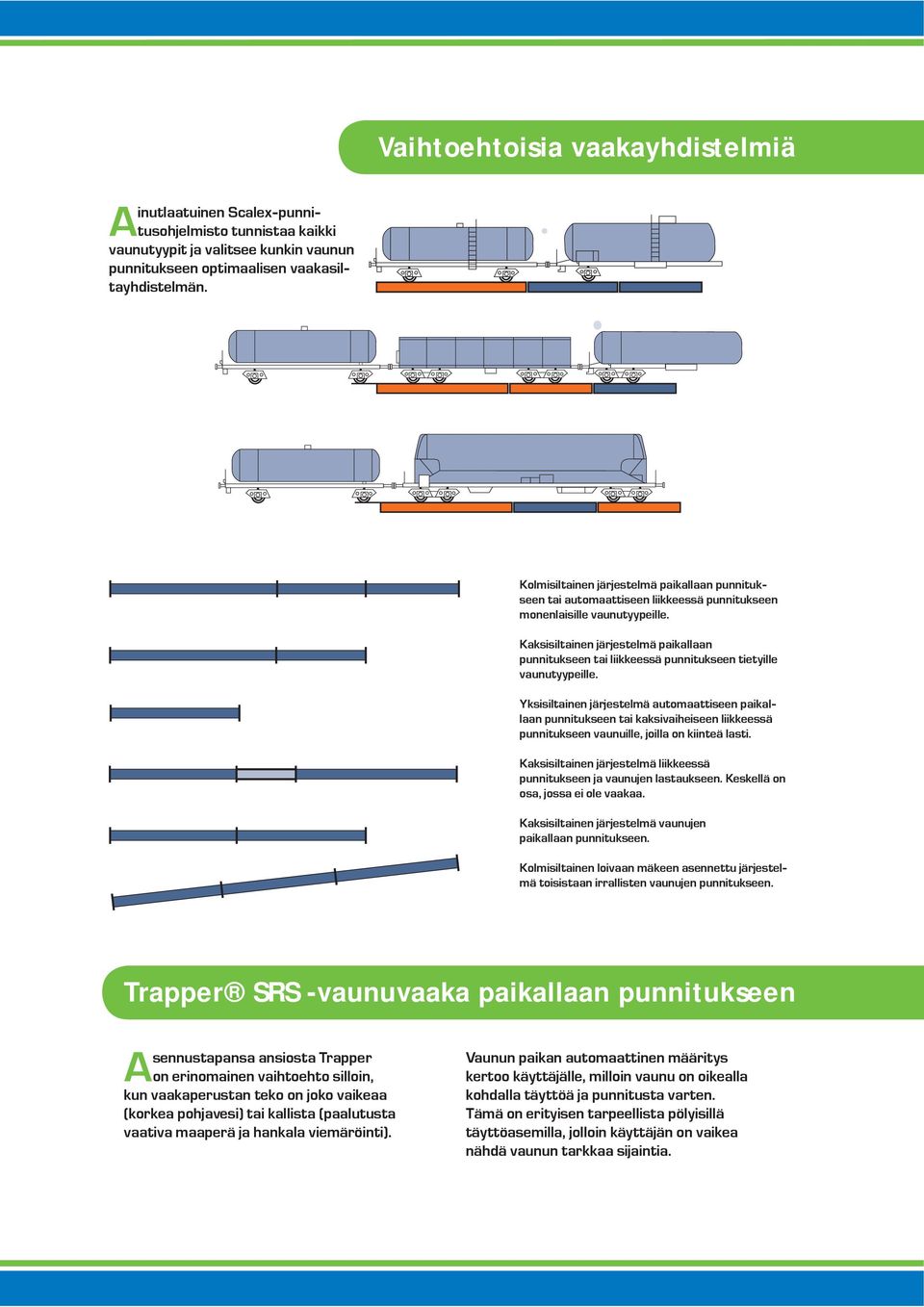

5 Vaihtoehtoisia vaakayhdistelmiä Ainutlaatuinen Scalex-punnitusohjelmisto tunnistaa kaikki vaunutyypit ja valitsee kunkin vaunun punnitukseen optimaalisen vaakasiltayhdistelmän. Kolmisiltainen järjestelmä paikallaan punnitukseen tai automaattiseen liikkeessä punnitukseen monenlaisille vaunutyypeille. Kaksisiltainen järjestelmä paikallaan punnitukseen tai liikkeessä punnitukseen tietyille vaunutyypeille. Yksisiltainen järjestelmä automaattiseen paikallaan punnitukseen tai kaksivaiheiseen liikkeessä punnitukseen vaunuille, joilla on kiinteä lasti. Kaksisiltainen järjestelmä liikkeessä punnitukseen ja vaunujen lastaukseen. Keskellä on osa, jossa ei ole vaakaa. Kaksisiltainen järjestelmä vaunujen paikallaan punnitukseen. Kolmisiltainen loivaan mäkeen asennettu järjestelmä toisistaan irrallisten vaunujen punnitukseen. Trapper SRS -vaunuvaaka paikallaan punnitukseen Asennustapansa ansiosta Trapper on erinomainen vaihtoehto silloin, kun vaakaperustan teko on joko vaikeaa (korkea pohjavesi) tai kallista (paalutusta vaativa maaperä ja hankala viemäröinti). Vaunun paikan automaattinen määritys kertoo käyttäjälle, milloin vaunu on oikealla kohdalla täyttöä ja punnitusta varten. Tämä on erityisen tarpeellista pölyisillä täyttöasemilla, jolloin käyttäjän on vaikea nähdä vaunun tarkkaa sijaintia.

6 Scalex 2200 ohjaa toimintaa, Scalex RailPROII raportoi Järjestelmän mittausohjelmisto on taltioitu Scalex 2200-tietokoneen EPROM-muistille, joten virukset tai mahdolliset käyttäjän virheet eivät haittaa vaa an toimintaa. Kaikki vaakajärjestelmän komponentit on liitetty 2200 yksikköön, jolloin varsinaisen punnitus-pc:n korvaaminen tarvittaessa uudella sujuu nopeasti ja helposti standardi-pc:llä. Scalex RailPro II on helppokäyttöinen ja nopea Windowspohjainen vaakaohjelmisto, joka on kehitetty yhteistyössä käyttäjien kanssa. Sen avulla erilaiset asiakas- tai tuotekohtaiset raportit saadaan tulostettua helposti ja vaivattomasti. Ohjelmisto voidaan myös helposti liittää yrityksen ERP- järjestelmään kahdensuuntaista tiedonsiirtoa varten. Trapper -järjestelmän optiot Vaunun tunnistus RFID:llä Jos punnitaan vakiovaunuja, kätevä tapa tunnistaa vaunut on käyttää RFID-teknologiaa. Tällöin Trapper-vaakajärjestelmän yhteyteen asennetaan antenni, jonka avulla vaunuihin kiinnitetyt tunnistustagit luetaan Trapper-järjestelmään. Tässä tapauksessa paino ja muut punnitukseen liittyvät tiedot tallentuvat automaattisesti punnittujen vaunujen yhteyteen. Automaattisella numeron tunnistuksella Neuroverkkoon perustuva OCR tunnistus mahdollistaa vaununumeroiden erittäin luotettavan havaitsemisen sivusta ja rungosta kaikissa sääolosuhteissa. Järjestelmä tunnistaa UIC ja venäläiset vaununumerot sekä BIC konttinumerot.

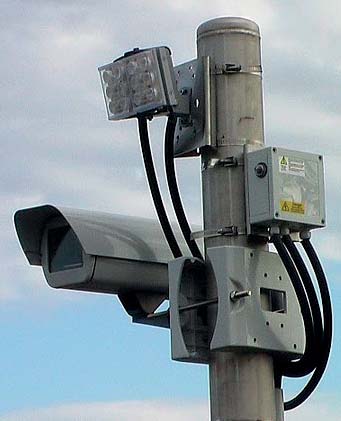

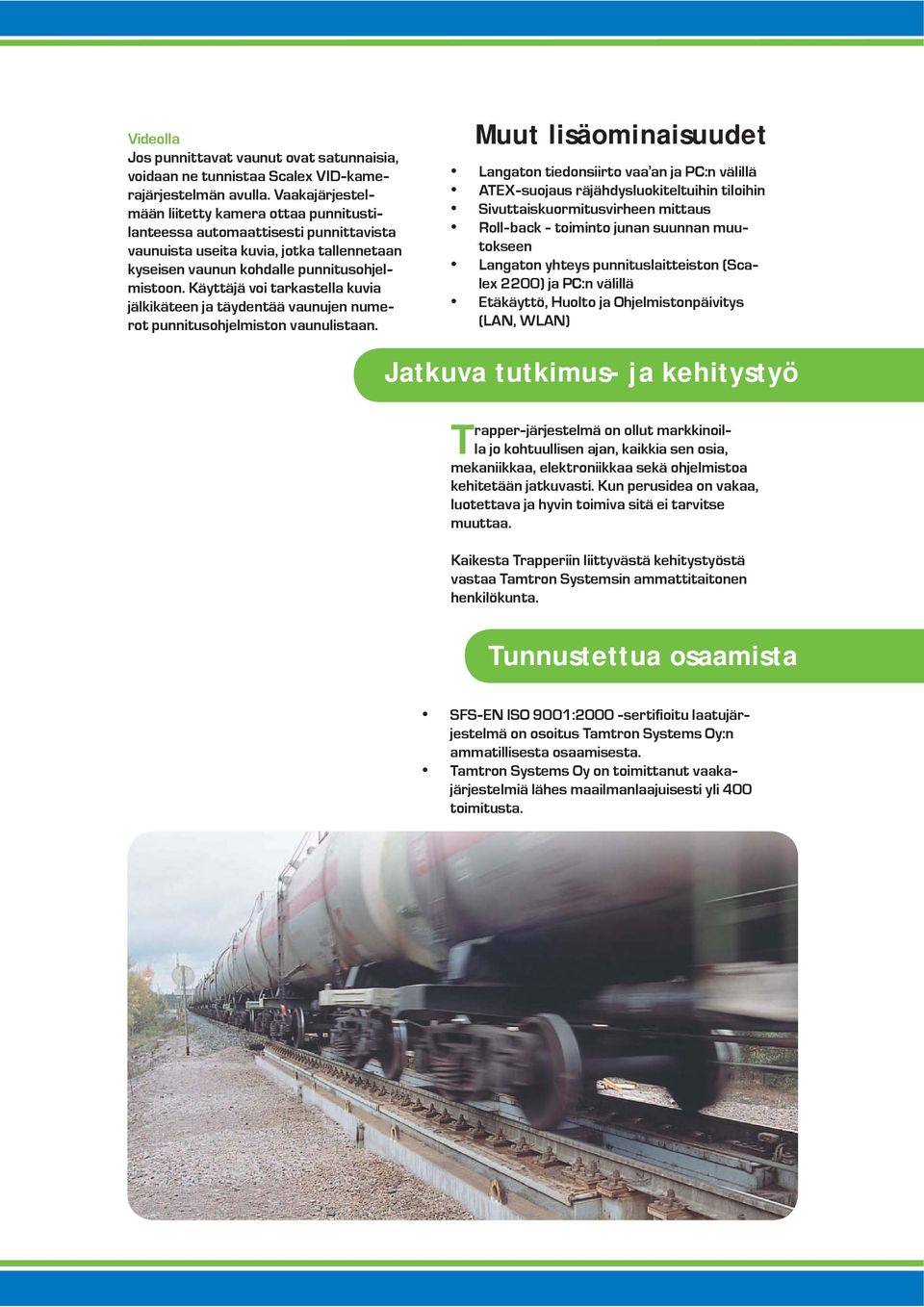

7 Videolla Jos punnittavat vaunut ovat satunnaisia, voidaan ne tunnistaa Scalex VID-kamerajärjestelmän avulla. Vaakajärjestelmään liitetty kamera ottaa punnitustilanteessa automaattisesti punnittavista vaunuista useita kuvia, jotka tallennetaan kyseisen vaunun kohdalle punnitusohjelmistoon. Käyttäjä voi tarkastella kuvia jälkikäteen ja täydentää vaunujen numerot punnitusohjelmiston vaunulistaan. Muut lisäominaisuudet Langaton tiedonsiirto vaa an ja PC:n välillä ATEX-suojaus räjähdysluokiteltuihin tiloihin Sivuttaiskuormitusvirheen mittaus Roll-back - toiminto junan suunnan muutokseen Langaton yhteys punnituslaitteiston (Scalex 2200) ja PC:n välillä Etäkäyttö, Huolto ja Ohjelmistonpäivitys (LAN, WLAN) Jatkuva tutkimus- ja kehitystyö Trapper-järjestelmä on ollut markkinoilla jo kohtuullisen ajan, kaikkia sen osia, mekaniikkaa, elektroniikkaa sekä ohjelmistoa kehitetään jatkuvasti. Kun perusidea on vakaa, luotettava ja hyvin toimiva sitä ei tarvitse muuttaa. Kaikesta Trapperiin liittyvästä kehitystyöstä vastaa Tamtron Systemsin ammattitaitonen henkilökunta. Tunnustettua osaamista jestelmä on osoitus Tamtron Systems Oy:n ammatillisesta osaamisesta. Tamtron Systems Oy on toimittanut vaakajärjestelmiä lähes maailmanlaajuisesti yli 400 toimitusta.

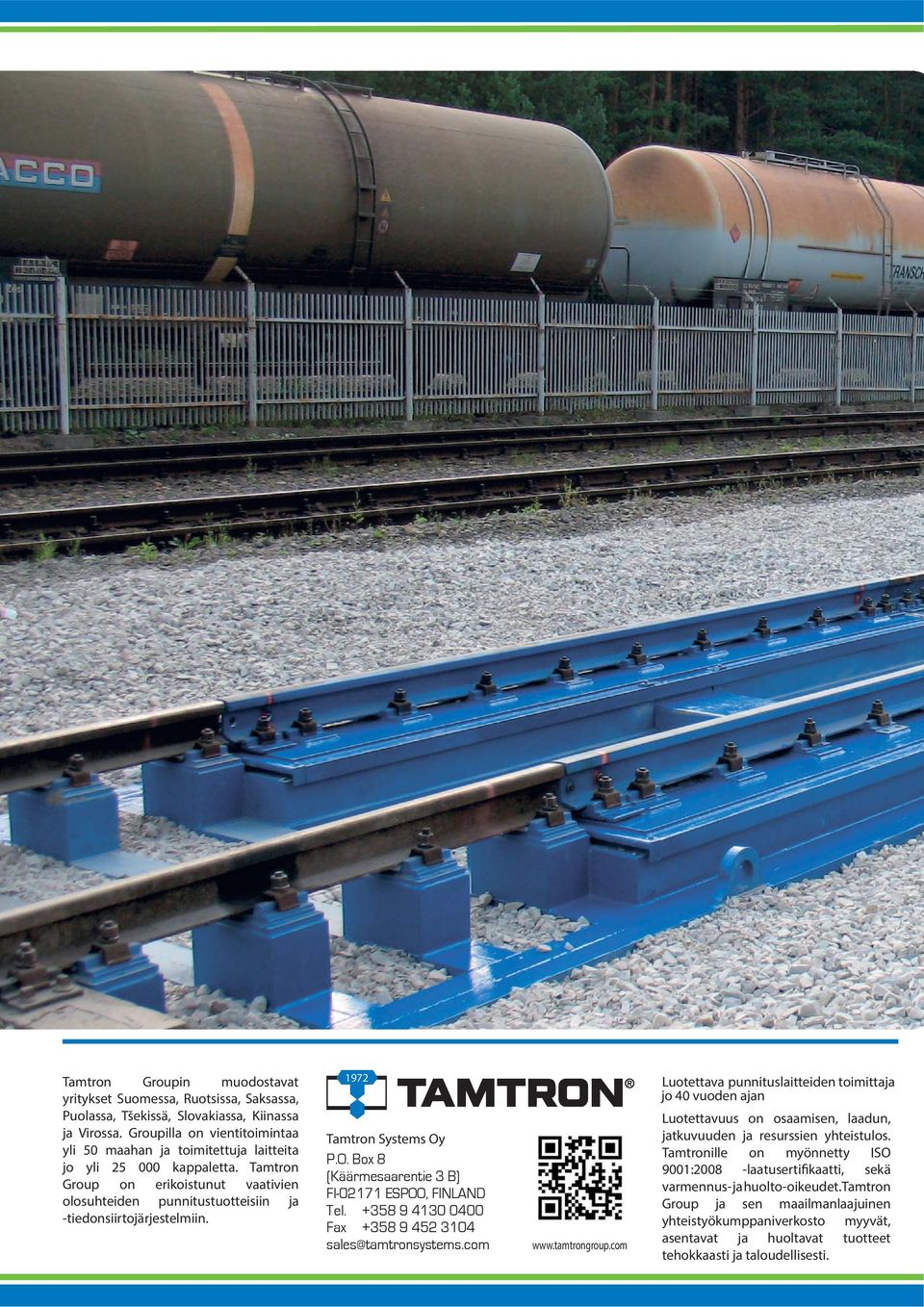

8 Tamtron Groupin muodostavat yritykset Suomessa, Ruotsissa, Saksassa, Puolassa, Tšekissä, Slovakiassa, Kiinassa ja Virossa. Groupilla on vientitoimintaa yli 50 maahan ja toimitettuja laitteita jo yli kappaletta. Tamtron Group on erikoistunut vaativien olosuhteiden punnitustuotteisiin ja -tiedonsiirtojärjestelmiin Tamtron Systems Oy P.O. Box 8 (Käärmesaarentie 3 B) FI ESPOO, FINLAND Tel Fax sales@tamtronsystems.com Luotettava punnituslaitteiden toimittaja jo 40 vuoden ajan Luotettavuus on osaamisen, laadun, jatkuvuuden ja resurssien yhteistulos. Tamtronille on myönnetty ISO 9001:2008 -laatusertifikaatti, sekä varmennus- ja huolto-oikeudet. Tamtron Group ja sen maailmanlaajuinen yhteistyökumppaniverkosto myyvät, asentavat ja huoltavat tuotteet tehokkaasti ja taloudellisesti.
