1 Puro Clinic Care Homecare Assist Enemmän kuin vain sänky

2

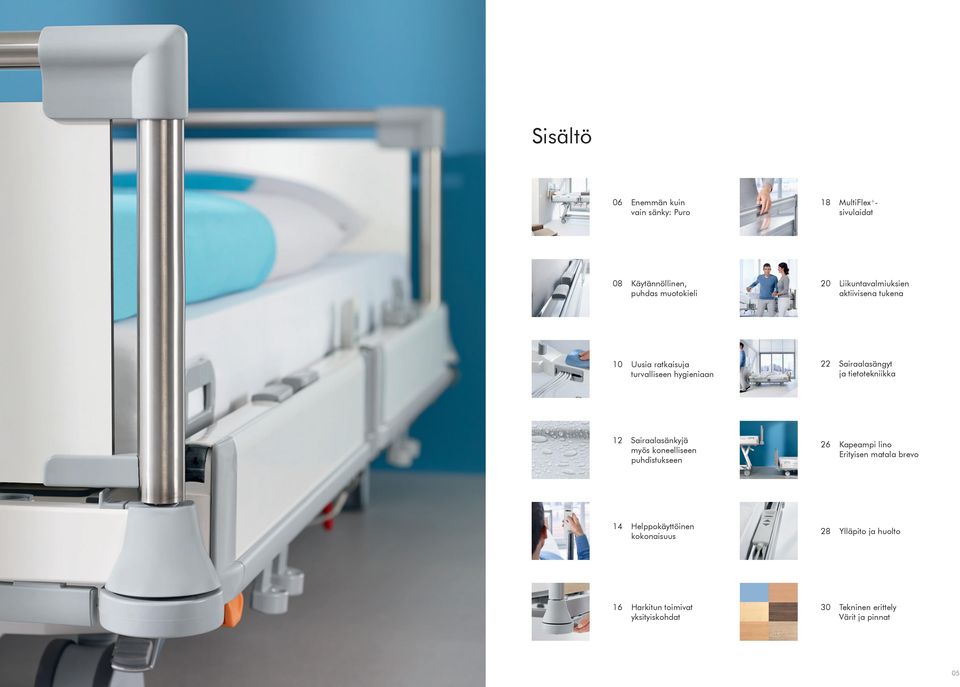

3 Sisältö 06 Enemmän kuin vain sänky: Puro 18 MultiFlex + - sivulaidat 08 Käytännöllinen, puhdas muotokieli 20 Liikuntavalmiuksien aktiivisena tukena 10 Uusia ratkaisuja turvalliseen hygieniaan 22 Sairaalasängyt ja tietotekniikka 12 Sairaalasänkyjä myös koneelliseen puhdistukseen 26 Kapeampi lino Erityisen matala brevo 14 Helppokäyttöinen kokonaisuus 28 Ylläpito ja huolto 16 Harkitun toimivat yksityiskohdat 30 Tekninen erittely Värit ja pinnat 05

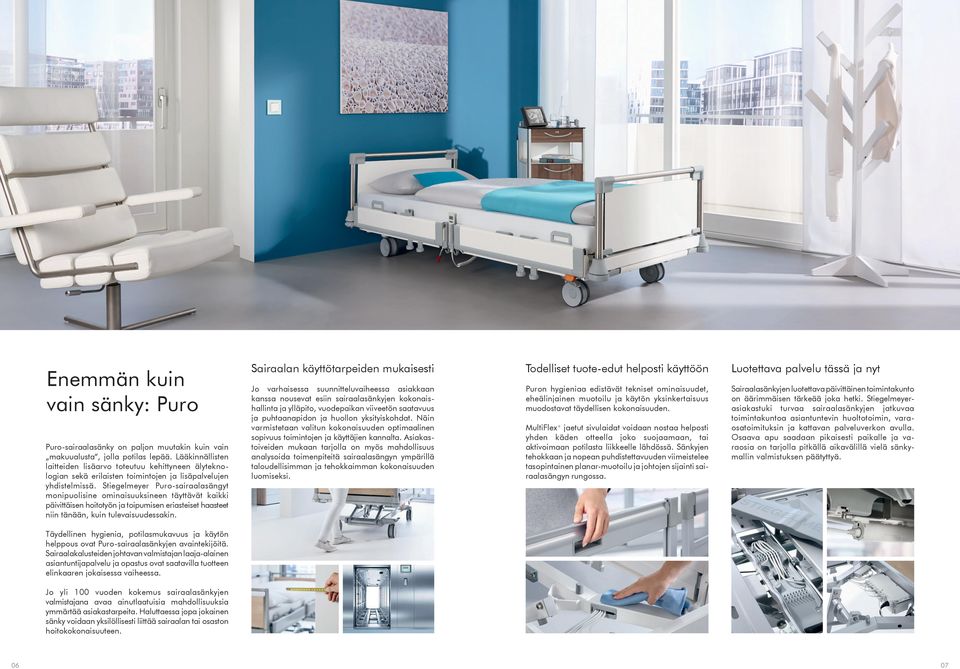

4 Enemmän kuin vain sänky: Puro Puro-sairaalasänky on paljon muutakin kuin vain makuualusta, jolla potilas lepää. Lääkinnällisten laitteiden lisäarvo toteutuu kehittyneen älyteknolo gian sekä erilaisten toimintojen ja lisäpalvelujen yhdistelmissä. Stiegelmeyer Puro-sairaalasängyt monipuolisine ominaisuuksineen täyttävät kaikki päivittäisen hoitotyön ja toipumisen eriasteiset haasteet niin tänään, kuin tulevaisuudessakin. Sairaalan käyttötarpeiden mukaisesti Jo varhaisessa suunnitteluvaiheessa asiakkaan kanssa nousevat esiin sairaalasänkyjen kokonaishallinta ja ylläpito, vuodepaikan viiveetön saata vuus ja puhtaanapidon ja huollon yksityiskohdat. Näin varmistetaan valitun kokonaisuuden opti maalinen sopivuus toimintojen ja käyttäjien kannalta. Asiakastoiveiden mukaan tarjolla on myös mahdollisuus analysoida toimenpiteitä sairaalasängyn ympärillä taloudellisimman ja tehokkaimman kokonaisuuden luomiseksi. Todelliset tuote-edut helposti käyttöön Puron hygieniaa edistävät tekniset ominaisuudet, eheälinjainen muotoilu ja käytön yksinkertaisuus muodostavat täydellisen kokonaisuuden. MultiFlex + jaetut sivulaidat voidaan nostaa helposti yhden käden otteella joko suojaamaan, tai aktivoimaan potilasta liikkeelle lähdössä. Sänkyjen tehokkaan ja nopean puhdistettavuuden viimeistelee tasopintainen planar-muotoilu ja johtojen sijainti sairaalasängyn rungossa. Luotettava palvelu tässä ja nyt Sairaalasänkyjen luotettava päivittäinen toimintakunto on äärimmäisen tärkeää joka hetki. Stiegelmeyerasiakastuki turvaa sairaalasänkyjen jatkuvaa toimintakuntoa asiantuntevin huoltotoimin, varaosatoimituksin ja kattavan palveluverkon avulla. saava apu saadaan pikaisesti paikalle ja varaosia on tarjolla pitkällä aikavälillä vielä sänkymallin valmistuksen päätyttyä. Täydellinen hygienia, potilasmukavuus ja käytön helppous ovat Puro-sairaalasänkyjen avaintekijöitä. Sairaalakalusteiden johtavan valmistajan laaja-alainen asiantuntijapalvelu ja opastus ovat saatavilla tuotteen elinkaaren jokaisessa vaiheessa. Jo yli 100 vuoden kokemus sairaalasänkyjen valmistajana avaa ainutlaatuisia mahdollisuuksia ymmärtää asiakastarpeita. Haluttaessa jopa jokainen sänky voidaan yksilöllisesti liittää sairaalan tai osaston hoitokokonaisuuteen

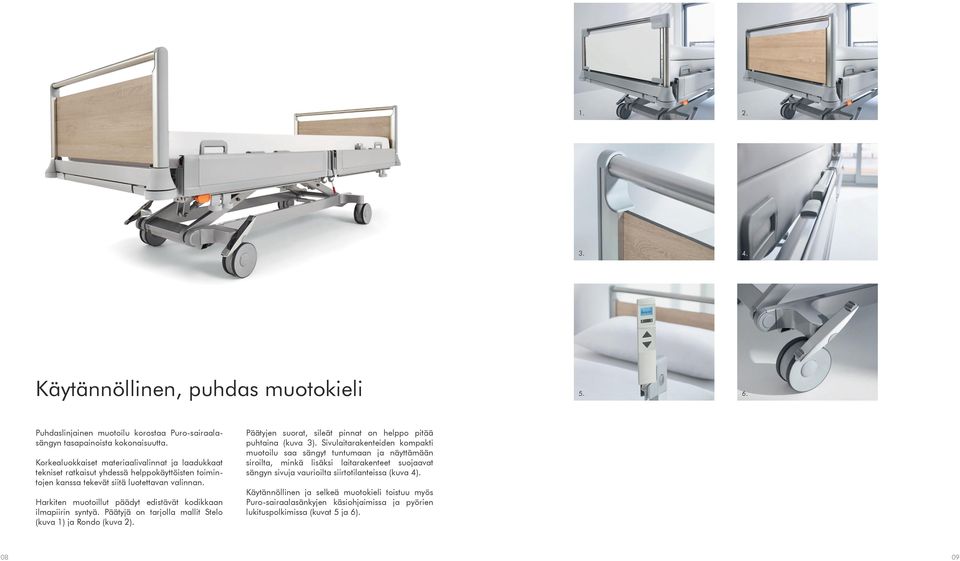

5 Käytännöllinen, puhdas muotokieli Puhdaslinjainen muotoilu korostaa Puro-sairaalasängyn tasapainoista kokonaisuutta. Korkealuokkaiset materiaalivalinnat ja laadukkaat tekniset ratkaisut yhdessä helppokäyttöisten toimintojen kanssa tekevät siitä luotettavan valinnan. Harkiten muotoillut päädyt edistävät kodikkaan ilmapiirin syntyä. Päätyjä on tarjolla mallit Stelo (kuva 1) ja Rondo (kuva 2). Päätyjen suorat, sileät pinnat on helppo pitää puhtaina (kuva 3). Sivulaitarakenteiden kompakti muotoilu saa sängyt tuntumaan ja näyttämään siroilta, minkä lisäksi laitarakenteet suojaavat sängyn sivuja vaurioilta siirtotilanteissa (kuva 4). Käytännöllinen ja selkeä muotokieli toistuu myös Puro-sairaalasänkyjen käsiohjaimissa ja pyörien lukituspolkimissa (kuvat 5 ja 6)

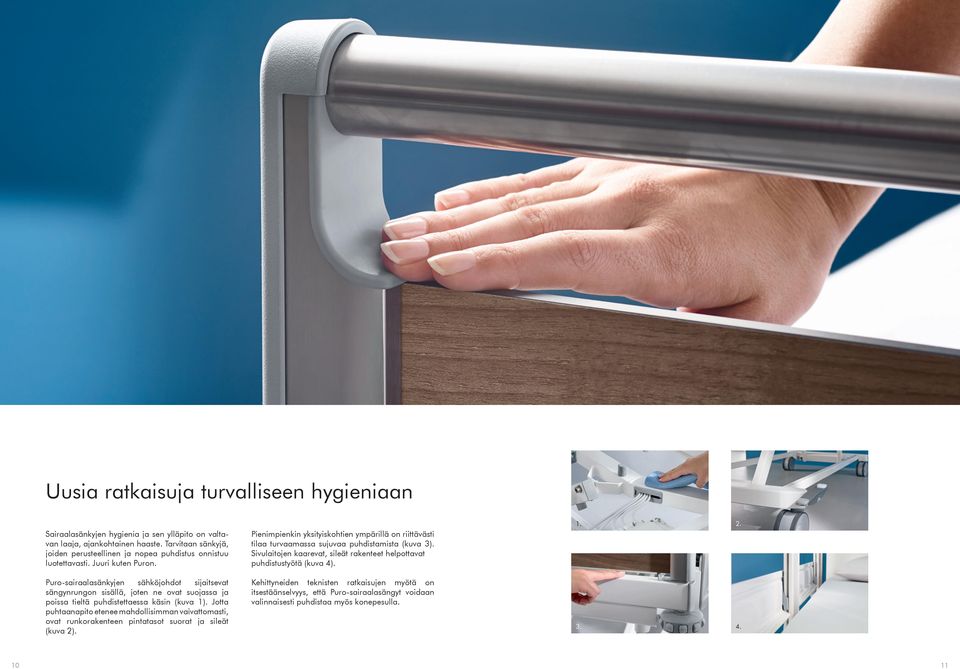

6 Uusia ratkaisuja turvalliseen hygieniaan Sairaalasänkyjen hygienia ja sen ylläpito on valtavan laaja, ajankohtainen haaste. Tarvitaan sänkyjä, joiden perusteellinen ja nopea puhdistus onnistuu luotettavasti. Juuri kuten Puron. Pienimpienkin yksityiskohtien ympärillä on riittävästi tilaa turvaamassa sujuvaa puhdistamista (kuva 3). Sivulaitojen kaarevat, sileät rakenteet helpottavat puhdistustyötä (kuva 4) Puro-sairaalasänkyjen sähköjohdot sijaitsevat sängynrungon sisällä, joten ne ovat suojassa ja poissa tieltä puhdistettaessa käsin (kuva 1). Jotta puhtaanapito etenee mahdollisimman vaivattomasti, ovat runkorakenteen pintatasot suorat ja sileät (kuva 2). Kehittyneiden teknisten ratkaisujen myötä on itsestäänselvyys, että Puro-sairaalasängyt voidaan valinnaisesti puhdistaa myös konepesulla

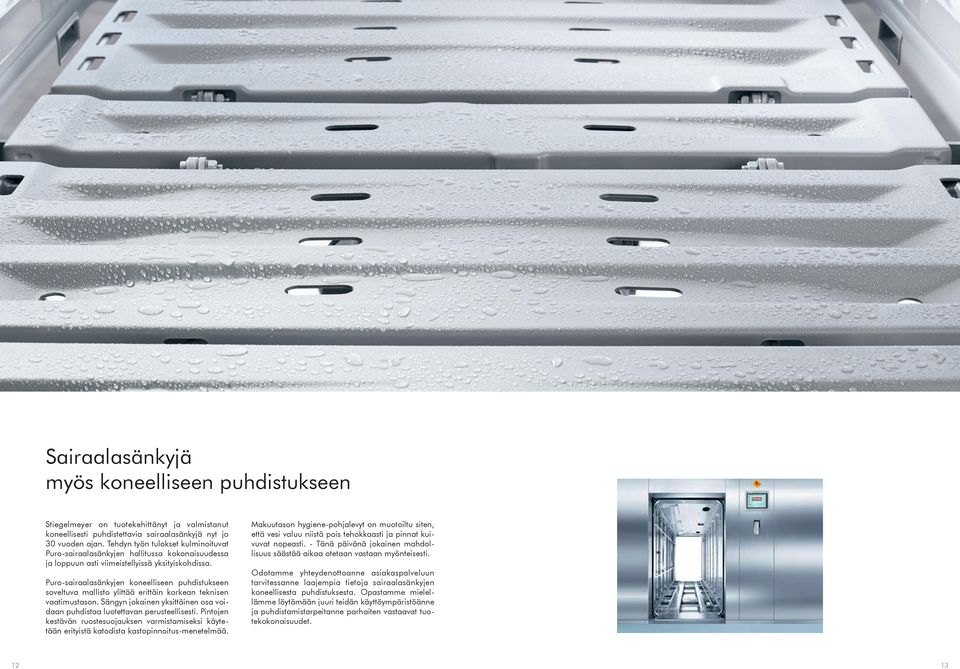

7 Sairaalasänkyjä myös koneelliseen puhdistukseen Stiegelmeyer on tuotekehittänyt ja valmistanut koneellisesti puhdistettavia sairaalasänkyjä nyt jo 30 vuoden ajan. Tehdyn työn tulokset kulminoituvat Puro-sairaalasänkyjen hallitussa kokonaisuudessa ja loppuun asti viimeistellyissä yksityiskohdissa. Puro-sairaalasänkyjen koneelliseen puhdistukseen soveltuva mallisto ylittää erittäin korkean teknisen vaatimustason. Sängyn jokainen yksittäinen osa voidaan puhdistaa luotettavan perusteellisesti. Pintojen kestävän ruostesuojauksen varmistamiseksi käytetään erityistä katodista kastopinnoitus-menetelmää. Makuutason hygiene-pohjalevyt on muotoiltu siten, että vesi valuu niistä pois tehokkaasti ja pinnat kuivuvat nopeasti. - Tänä päivänä jokainen mahdollisuus säästää aikaa otetaan vastaan myönteisesti. dotamme yhteydenottoanne asiakaspalveluun tarvitessanne laajempia tietoja sairaalasänkyjen koneellisesta puhdistuksesta. pastamme mielellämme löytämään juuri teidän käyttöympäristöänne ja puhdistamistarpeitanne parhaiten vastaavat tuotekokonaisuudet

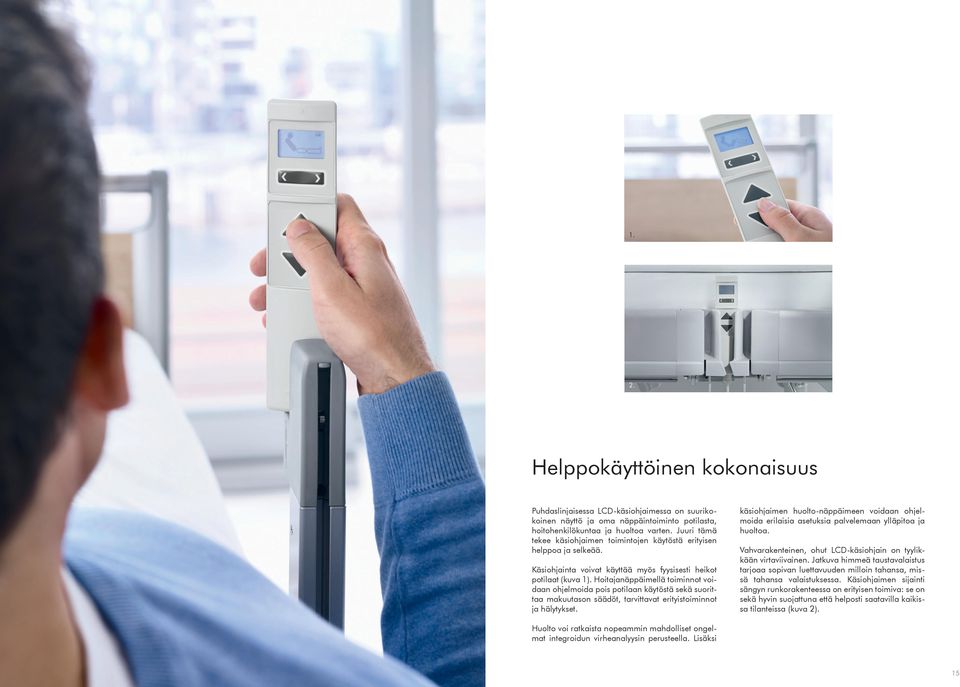

8 1. 2. Helppokäyttöinen kokonaisuus Puhdaslinjaisessa LCD-käsiohjaimessa on suurikokoinen näyttö ja oma näppäintoiminto potilasta, hoitohenkilökuntaa ja huoltoa varten. Juuri tämä tekee käsiohjaimen toimintojen käytöstä erityisen helppoa ja selkeää. Käsiohjainta voivat käyttää myös fyysisesti heikot potilaat (kuva 1). Hoitajanäppäimellä toiminnot voidaan ohjelmoida pois potilaan käytöstä sekä suorittaa makuutason säädöt, tarvittavat erityistoiminnot ja hälytykset. käsiohjaimen huolto-näppäimeen voidaan ohjelmoida erilaisia asetuksia palvelemaan ylläpitoa ja huoltoa. Vahvarakenteinen, ohut LCD-käsiohjain on tyylikkään virtaviivainen. Jatkuva himmeä taustavalaistus tarjoaa sopivan luettavuuden milloin tahansa, missä tahansa valaistuksessa. Käsiohjaimen sijainti sängyn runkorakenteessa on erityisen toimiva: se on sekä hyvin suojattuna että helposti saatavilla kaikissa tilanteissa (kuva 2). Huolto voi ratkaista nopeammin mahdolliset ongelmat integroidun virheanalyysin perusteella. Lisäksi 15

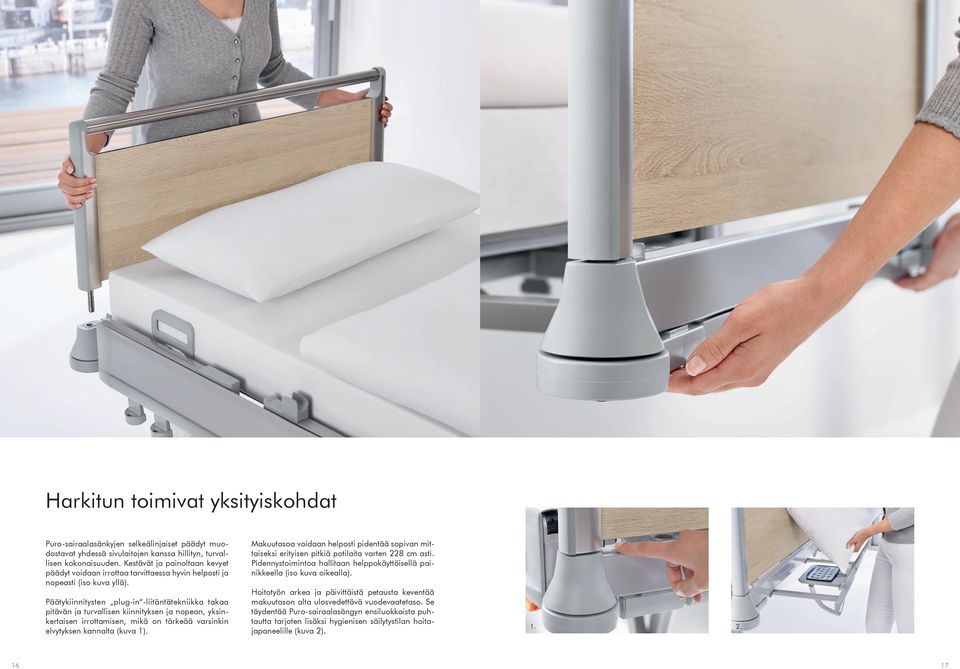

9 Harkitun toimivat yksityiskohdat Puro-sairaalasänkyjen selkeälinjaiset päädyt muodostavat yhdessä sivulaitojen kanssa hillityn, turvallisen kokonaisuuden. Kestävät ja painoltaan kevyet päädyt voidaan irrottaa tarvittaessa hyvin helposti ja nopeasti (iso kuva yllä). Päätykiinnitysten plug-in -liitäntätekniikka takaa pitävän ja turvallisen kiinnityksen ja nopean, yksinkertaisen irrottamisen, mikä on tärkeää varsinkin elvytyksen kannalta (kuva 1). Makuutasoa voidaan helposti pidentää sopivan mittaiseksi erityisen pitkiä potilaita varten 228 cm asti. Pidennystoimintoa hallitaan helppokäyttöisellä painikkeella (iso kuva oikealla). Hoitotyön arkea ja päivittäistä petausta keventää makuutason alta ulosvedettävä vuodevaatetaso. Se täydentää Puro-sairaalasängyn ensiluokkaista puhtautta tarjoten lisäksi hygienisen säilytystilan hoitajapaneelille (kuva 2)

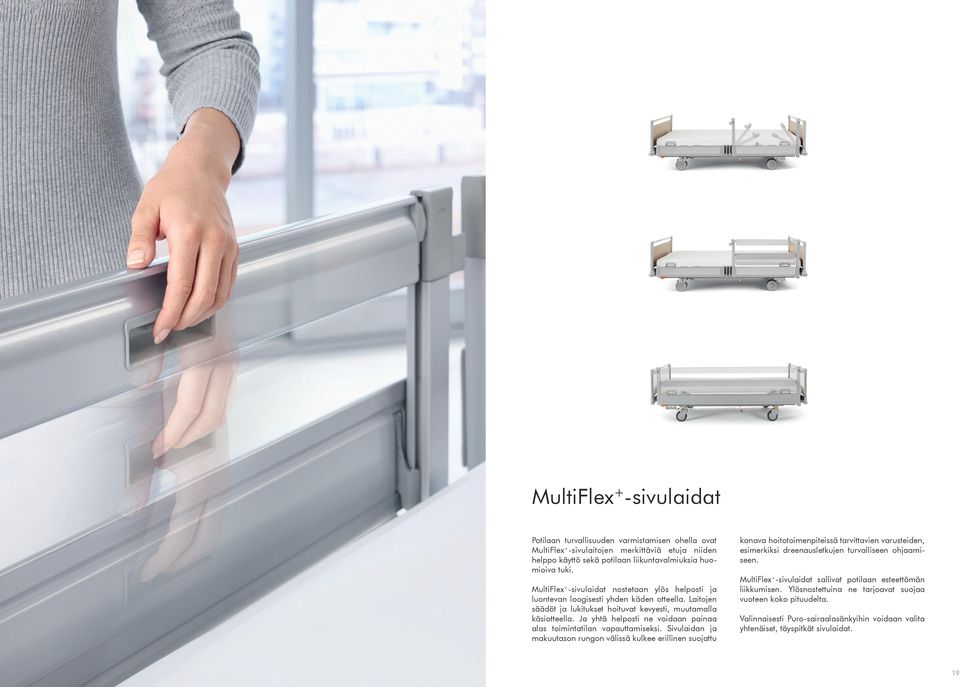

10 MultiFlex + -sivulaidat Potilaan turvallisuuden varmistamisen ohella ovat MultiFlex + -sivulaitojen merkittäviä etuja niiden helppo käyttö sekä potilaan liikuntavalmiuksia huomioiva tuki. MultiFlex + -sivulaidat nostetaan ylös helposti ja luontevan loogisesti yhden käden otteella. Laitojen säädöt ja lukitukset hoituvat kevyesti, muutamalla käsiotteella. Ja yhtä helposti ne voidaan painaa alas toimintatilan vapauttamiseksi. Sivulaidan ja makuutason rungon välissä kulkee erillinen suojattu kanava hoitotoimenpiteissä tarvittavien varusteiden, esimerkiksi dreenausletkujen turvalliseen ohjaamiseen. MultiFlex + -sivulaidat sallivat potilaan esteettömän liikkumisen. Ylösnostettuina ne tarjoavat suojaa vuoteen koko pituudelta. Valinnaisesti Puro-sairaalasänkyihin voidaan valita yhtenäiset, täyspitkät sivulaidat. 19

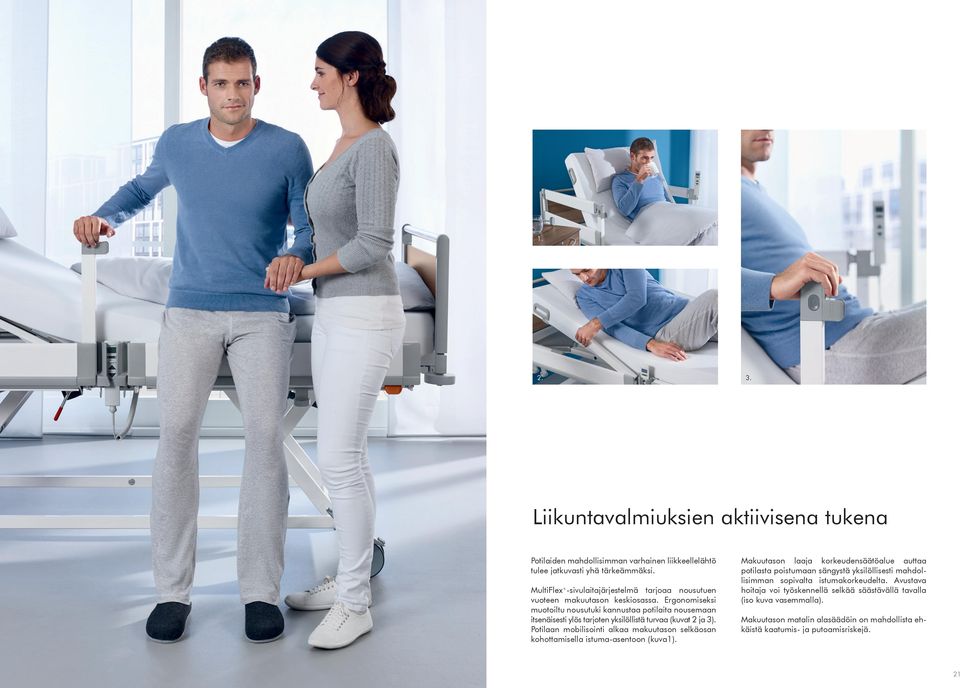

11 Liikuntavalmiuksien aktiivisena tukena Potilaiden mahdollisimman varhainen liikkeellelähtö tulee jatkuvasti yhä tärkeämmäksi. MultiFlex + -sivulaitajärjestelmä tarjoaa nousutuen vuoteen makuutason keskiosassa. Ergonomiseksi muotoiltu nousutuki kannustaa potilaita nousemaan itsenäisesti ylös tarjoten yksilöllistä turvaa (kuvat 2 ja 3). Potilaan mobilisointi alkaa makuutason selkäosan kohottamisella istuma-asentoon (kuva1). Makuutason laaja korkeudensäätöalue auttaa potilasta poistumaan sängystä yksilöllisesti mahdollisimman sopivalta istumakorkeudelta. Avustava hoitaja voi työskennellä selkää säästävällä tavalla (iso kuva vasemmalla). Makuutason matalin alasäädöin on mahdollista ehkäistä kaatumis- ja putoamisriskejä. 21

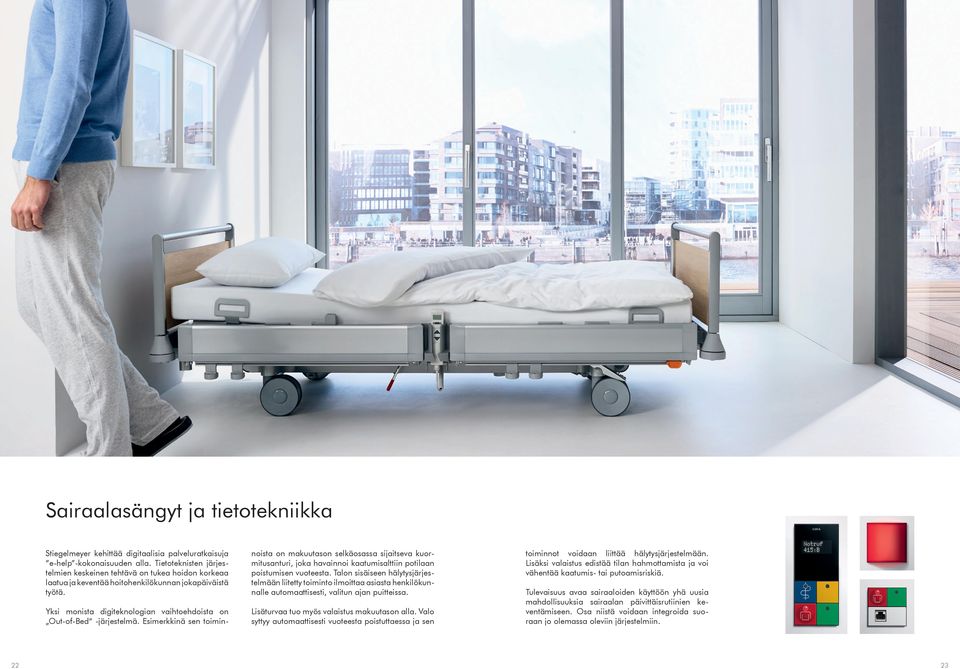

12 Sairaalasängyt ja tietotekniikka Stiegelmeyer kehittää digitaalisia palveluratkaisuja e-help -kokonaisuuden alla. Tietoteknisten järjestelmien keskeinen tehtävä on tukea hoidon korkeaa laatua ja keventää hoitohenkilökunnan jokapäiväistä työtä. noista on makuutason selkäosassa sijaitseva kuormitusanturi, joka havainnoi kaatumisalttiin potilaan poistumisen vuoteesta. Talon sisäiseen hälytysjärjestelmään liitetty toiminto ilmoittaa asiasta henkilökunnalle automaattisesti, valitun ajan puitteissa. Lisäturvaa tuo myös valaistus makuutason alla. Valo syttyy automaattisesti vuoteesta poistuttaessa ja sen Yksi monista digiteknologian vaihtoehdoista on ut-of-bed -järjestelmä. Esimerkkinä sen toimintoiminnot voidaan liittää hälytysjärjestelmään. Lisäksi valaistus edistää tilan hahmottamista ja voi vähentää kaatumis- tai putoamisriskiä. Tulevaisuus avaa sairaaloiden käyttöön yhä uusia mahdollisuuksia sairaalan päivittäisrutiinien keventämiseen. sa niistä voidaan integroida suoraan jo olemassa oleviin järjestelmiin

13

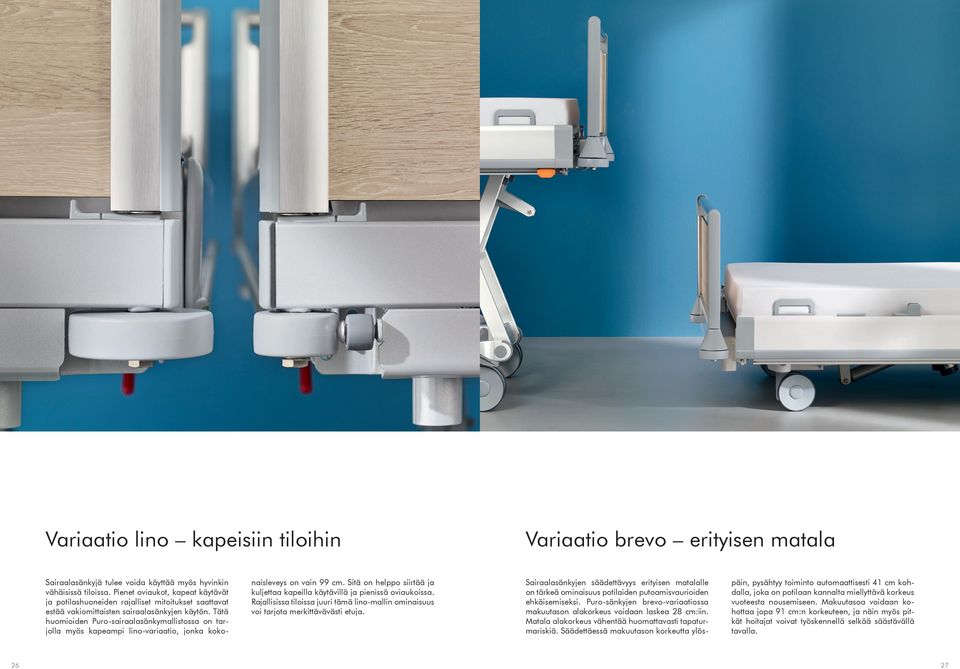

14 Variaatio lino kapeisiin tiloihin Variaatio brevo erityisen matala Sairaalasänkyjä tulee voida käyttää myös hyvinkin vähäisissä tiloissa. Pienet oviaukot, kapeat käytävät ja potilashuoneiden rajalliset mitoitukset saattavat estää vakiomittaisten sairaalasänkyjen käytön. Tätä huomioiden Puro-sairaalasänkymallistossa on tarjolla myös kapeampi lino-variaatio, jonka koko- Sairaalasänkyjen säädettävyys erityisen matalalle on tärkeä ominaisuus potilaiden putoamisvaurioiden ehkäisemiseksi. Puro-sänkyjen brevo-variaatiossa makuutason alakorkeus voidaan laskea 28 cm:iin. Matala alakorkeus vähentää huomattavasti tapaturmariskiä. Säädettäessä makuutason korkeutta ylösnaisleveys on vain 99 cm. Sitä on helppo siirtää ja kuljettaa kapeilla käytävillä ja pienissä oviaukoissa. Rajallisissa tiloissa juuri tämä lino-mallin ominaisuus voi tarjota merkittävävästi etuja. päin, pysähtyy toiminto automaattisesti 41 cm kohdalla, joka on potilaan kannalta miellyttävä korkeus vuoteesta nousemiseen. Makuutasoa voidaan kohottaa jopa 91 cm:n korkeuteen, ja näin myös pitkät hoitajat voivat työskennellä selkää säästävällä tavalla

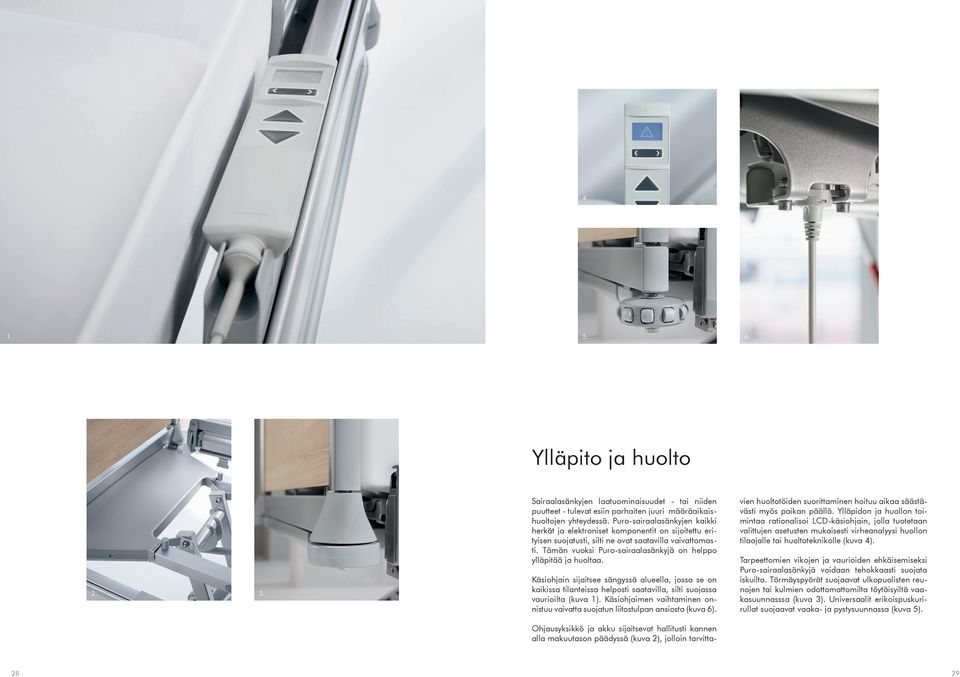

15 Ylläpito ja huolto Sairaalasänkyjen laatuominaisuudet - tai niiden puutteet - tulevat esiin parhaiten juuri määräaikaishuoltojen yhteydessä. Puro-sairaalasänkyjen kaikki herkät ja elektroniset komponentit on sijoitettu erityisen suojatusti, silti ne ovat saatavilla vaivattomasti. Tämän vuoksi Puro-sairaalasänkyjä on helppo ylläpitää ja huoltaa. Käsiohjain sijaitsee sängyssä alueella, jossa se on kaikissa tilanteissa helposti saatavilla, silti suojassa vaurioilta (kuva 1). Käsiohjaimen vaihtaminen onnistuu vaivatta suojatun liitostulpan ansiosta (kuva 6). hjausyksikkö ja akku sijaitsevat hallitusti kannen alla makuutason päädyssä (kuva 2), jolloin tarvittavien huoltotöiden suorittaminen hoituu aikaa säästävästi myös paikan päällä. Ylläpidon ja huollon toimintaa rationalisoi LCD-käsiohjain, jolla tuotetaan valittujen asetusten mukaisesti virheanalyysi huollon tilaajalle tai huoltoteknikolle (kuva 4). Tarpeettomien vikojen ja vaurioiden ehkäisemiseksi Puro-sairaalasänkyjä voidaan tehokkaasti suojata iskuilta. Törmäyspyörät suojaavat ulkopuolisten reunojen tai kulmien odottomattomilta töytäisyiltä vaakasuunnasssa (kuva 3). Universaalit erikoispuskurirullat suojaavat vaaka- ja pystysuunnassa (kuva 5)

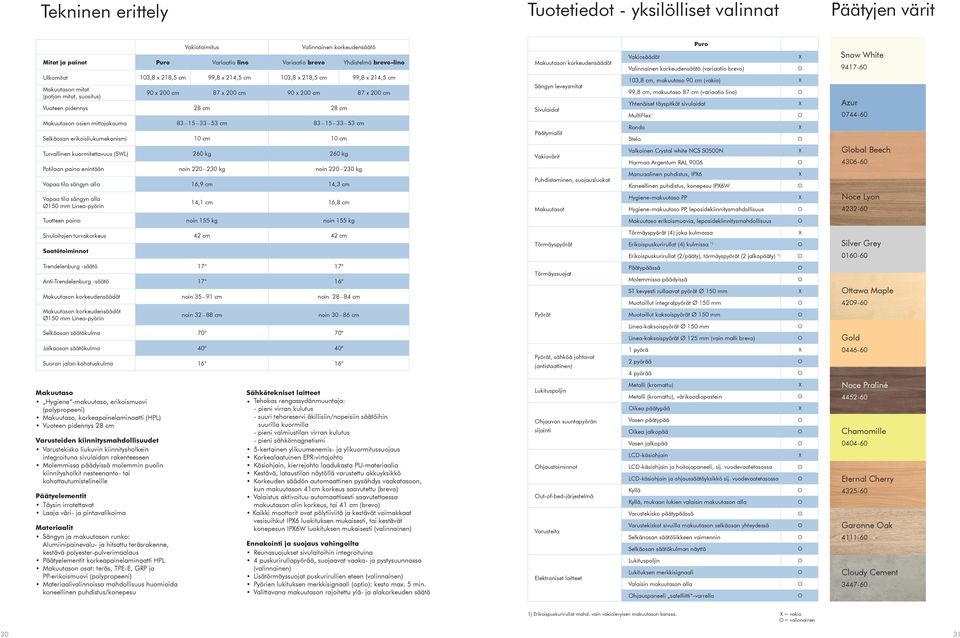

16 Tekninen erittely Tuotetiedot - yksilölliset valinnat Päätyjen värit Vakiotoimitus Valinnainen korkeudensäätö Mitat ja painot Puro Variaatio lino Variaatio brevo Yhdistelmä brevo-lino Ulkomitat 103,8 x 218,5 cm 99,8 x 214,5 cm 103,8 x 218,5 cm 99,8 x 214,5 cm Makuutason mitat (patjan mitat, suositus) 90 x 200 cm 87 x 200 cm 90 x 200 cm 87 x 200 cm Vuoteen pidennys 28 cm 28 cm Makuutason osien mittajakauma cm cm Selkäosan erikoisliukumekanismi 10 cm 10 cm Turvallinen kuormitettavuus (SWL) 260 kg 260 kg Potilaan paino enintään noin kg noin kg Vapaa tila sängyn alla 16,9 cm 14,3 cm Vapaa tila sängyn alla Ø150 mm Linea-pyörin 14,1 cm 16,8 cm Makuutason korkeudensäädöt Sängyn leveysmitat Sivulaidat Päätymallit Vakiovärit Puhdistaminen, suojausluokat Makuutasot Puro Vakiosäädöt Valinnainen korkeudensäätö (variaatio brevo) 103,8 cm, makuutaso 90 cm (vakio) 99,8 cm, makuutaso 87 cm (variaatio lino) Yhtenäiset täyspitkät sivulaidat MultiFlex + Rondo Stelo Valkoinen Crystal white NCS S0500N Harmaa Argentum RAL 9006 Manuaalinen puhdistus, IP6 Koneellinen puhdistus, konepesu IP6W Hygiene-makuutaso PP Hygiene-makuutaso PP, leposidekiinnitysmahdollisuus Snow White Azur Global Beech Noce Lyon Tuotteen paino noin 155 kg noin 155 kg Makuutaso erikoismuovia, leposidekiinnitysmahdollisuus Sivulaitojen turvakorkeus 42 cm 42 cm Saatötoiminnot Törmäyspyörät Törmäyspyörät (4) joka kulmassa Erikoispuskurirullat (4) kulmissa 1) Erikoispuskurirullat (2/pääty), törmäyspyörät (2 jalkopääty) 1) Silver Grey Trendelenburg -säätö Anti-Trendelenburg -säätö Makuutason korkeudensäädöt noin cm noin cm Makuutason korkeudensäädöt Ø150 mm Linea-pyörin noin cm noin cm Selkäosan säätökulma Jalkaosan säätökulma Suoran jalan kohotuskulma Törmäyssuojat Pyörät Pyörät, sähköä johtavat (antistaattinen) Päätypäässä Molemmissa päädyissä ST kevyesti rullaavat pyörät Ø 150 mm Muotoillut integralpyörät Ø 150 mm Muotoillut kaksoispyörät Ø 150 mm Linea-kaksoispyörät Ø 150 mm Linea-kaksoispyörät Ø 125 mm (vain malli brevo) 1 pyörä 2 pyörää 4 pyörää ttawa Maple Gold Makuutaso Hygiene -makuutaso, erikoismuovi (polypropeeni) Makuutaso, korkeapainelaminaatti (HPL) Vuoteen pidennys 28 cm Varusteiden kiinnitysmahdollisuudet Varustekisko liukuvin kiinnitysholkein integroituna sivulaidan rakenteeseen Molemmissa päädyissä molemmin puolin kiinnitysholkit nesteenanto- tai kohottautumistelineille Päätyelementit Täysin irrotettavat Laaja väri- ja pintavalikoima Materiaalit Sängyn ja makuutason runko: Alumiinipainevalu- ja hitsattu teräsrakenne, kestävä polyester-pulverimaalaus Päätyelementit korkeapainelaminaatti HPL Makuutason osat: teräs, TPE-E, GRP ja PP-erikoismuovi (polypropeeni) Materiaalivalinnoissa mahdollisuus huomioida koneellinen puhdistus/konepesu Sähkötekniset laitteet Tehokas rengassydänmuuntaja: - pieni virran kulutus - suuri tehoreservi äkillisiin/nopeisiin säätöihin suurilla kuormilla - pieni valmiustilan virran kulutus - pieni sähkömagnetismi 5-kertainen ylikuumenemis- ja ylikuormitussuojaus Korkealaatuinen EPR-virtajohto Käsiohjain, kierrejohto laadukasta PU-materiaalia Kestävä, lataustilan näytöllä varustettu akkuyksikkö Korkeuden säädön automaattinen pysähdys vaakatasoon, kun makuutason 41cm korkeus saavutettu (brevo) Valaistus aktivoituu automaattisesti saavutettaessa makuutason alin korkeus, tai 41 cm (brevo) Kaikki moottorit ovat pölytiiviitä ja kestävät voimakkaat vesisuihkut IP6 luokituksen mukaisesti, tai kestävät konepesun IP6W luokituksen mukaisesti (valinnainen) Ennakointi ja suojaus vahingoilta Reunasuojukset sivulaitoihin integroituina 4 puskurirullapyörää, suojaavat vaaka- ja pystysuunnassa (valinnainen) Lisätörmäyssuojat puskurirullien eteen (valinnainen) Pyörien lukituksen merkkisignaali (optio): kesto max. 5 min. Valittavana makuutason rajoitettu ylä- ja alakorkeuden säätö Lukituspoljin hjaavan suuntapyörän sijainti hjaustoiminnot ut-of-bed-järjestelmä Varusteita Elektroniset laitteet Metalli (kromattu) Metalli (kromattu), värikoodiopastein ikea päätypää Vasen päätypää ikea jalkopää Vasen jalkopää LCD-käsiohjain LCD-käsiohjain ja hoitajapaneeli, sij. vuodevaatetasossa LCD-käsiohjain ja ohjaussäätöyksikkö sij. vuodevaatetasossa Kyllä Kyllä, mukaan lukien valaisin makuutason alla Varustekisko päätypäässä Varustekiskot sivuilla makuutason selkäosan yhteydessä Selkänosan säätöliikkeen vaimennin Selkäosan säätökulman näyttö Lukituspoljin Lukituksen merkkisignaali Valaisin makuutason alla hjauspaneeli satelliitti -varrella Noce Praliné Chamomille Eternal Cherry Garonne ak Cloudy Cement ) Erikoispuskurirullat mahd. vain vakiolevyisen makuutason kanssa. = vakio = valinnainen 30 31

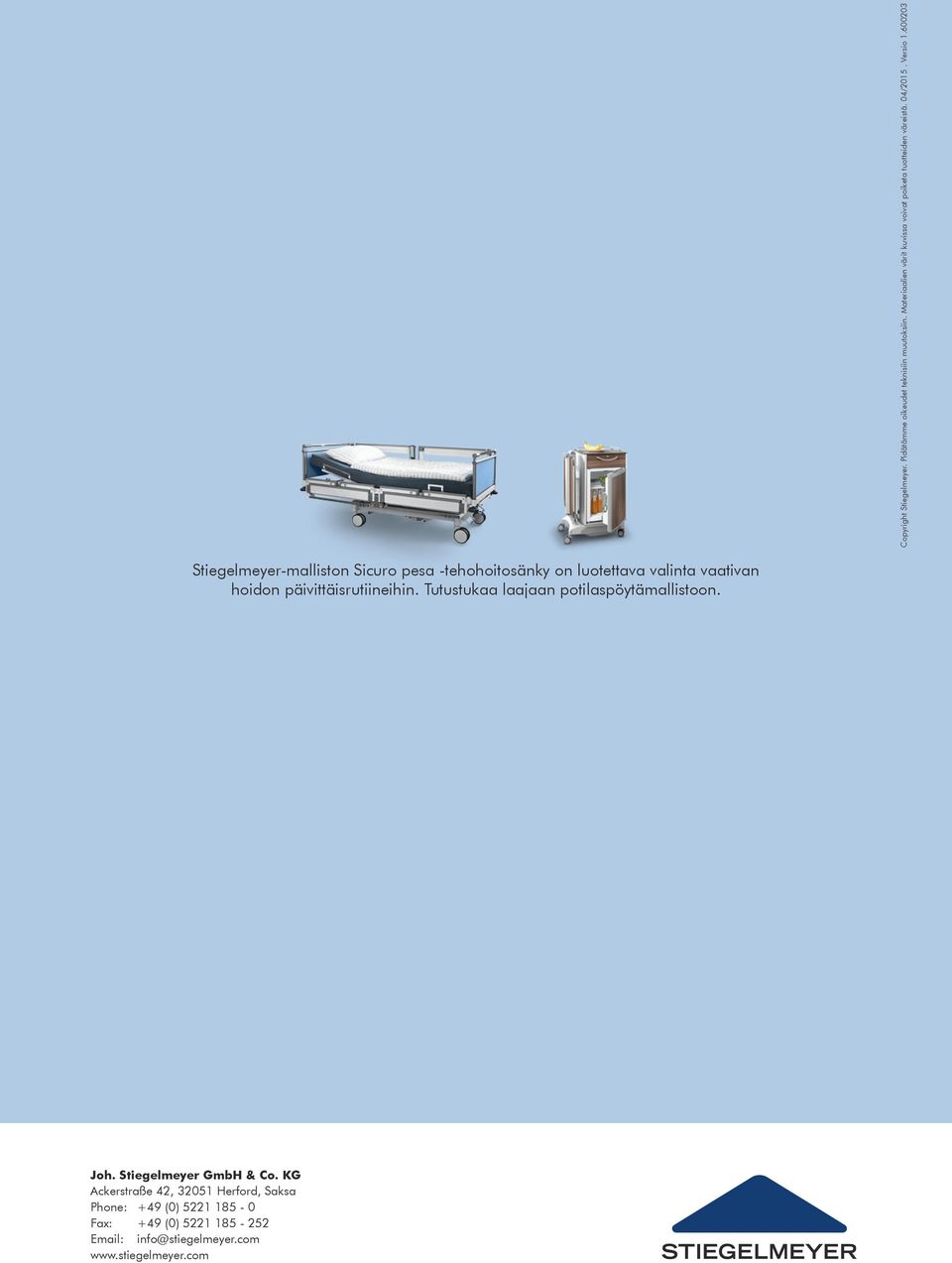

17 Copyright Stiegelmeyer. Pidätämme oikeudet teknisiin muutoksiin. Materiaalien värit kuvissa voivat poiketa tuotteiden väreistä. 04/2015. Versio Stiegelmeyer-malliston Sicuro pesa -tehohoitosänky on luotettava valinta vaativan hoidon päivittäisrutiineihin. Tutustukaa laajaan potilaspöytämallistoon. Joh. Stiegelmeyer GmbH & Co. KG Ackerstraße 42, Herford, Saksa Phone: +49 (0) Fax: +49 (0)
