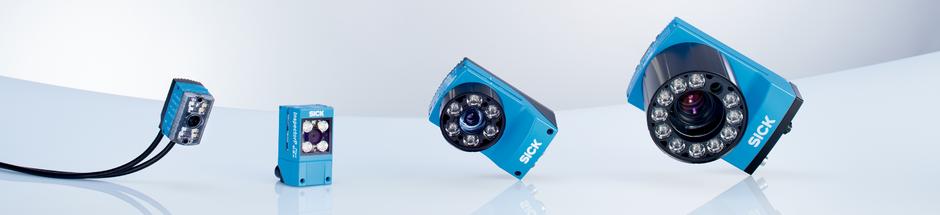

1 Tu o t e p e r h e i d e n y l e i s k a t s a u s Tehokas 2D-konenäköanturi ahtaisiin tiloihin

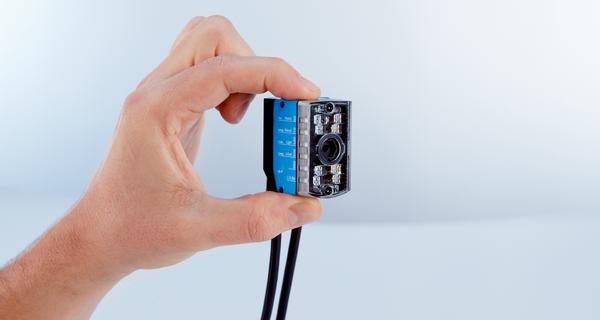

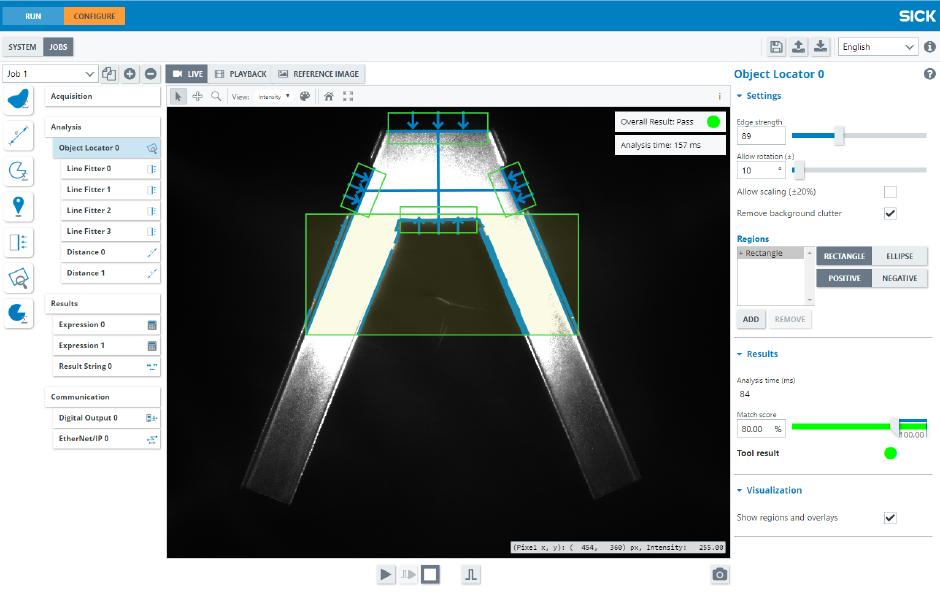

2 Edut A ANTURI AHTAISIIN TIB C D E Heti käyttövalmis F Huippukompakti sopii ahtaisiin tiloihin, ja sen käyttöönotto tarkastus-, paikoitus- ja mittaustehtäviin on helppoa. Osana InspectorP6xx-sarjaa se on huippujoustava all-in-one-järjestelmä teolliseen kuvankäsittelyyn. Laadunvarmistamiseen käytettävän teollisen kuvankäsittelyn työkalut on integroitu anturin toimitukseen kuuluvaan SensorApp-sovellukseen. Jopa maallikot pystyvät konfiguroimaan anturin intuitiivisen käyttöliittymän kautta käden käänteessä. H I J K L M N O P Q R S T Laadunvalvonta on helppoa, koska optiik- Asennus vie vain muutaman sekunnin. ka, valaistus ja SensorApp-sovellus Quality Inspection teollisen kuvankäsittelyn työkaluineen kuuluvat toimitussisältöön. Anturin helppo konfigurointi käden käänteessä intuitiivisen käyttöliittymän kautta. Nopea asennus ja intuitiivinen käyttöliittymä mahdollistaa nopean käyttöönoton. Mittaa pienimmätkin yksityiskohdat ja sopii ahtaimpiinkin tiloihin sopii täydellisesti osien, moduuleiden ja lopputuotteiden linjatarkastukseen. Pienet ja keskisuuret kohteet tai suurempien kohteiden osat voidaan ongelmitta tarkastaa integroidun valaistustoiminnon avulla. Kompakti design tekee anturista ihanteellisiin koneisiin, joissa asennustilaa on vähän, sekä robottivarsiin asennettavaksi. 2 Tuoteperheiden yleiskatsaus :53:57 Oikeus muutoksiin pidätetään

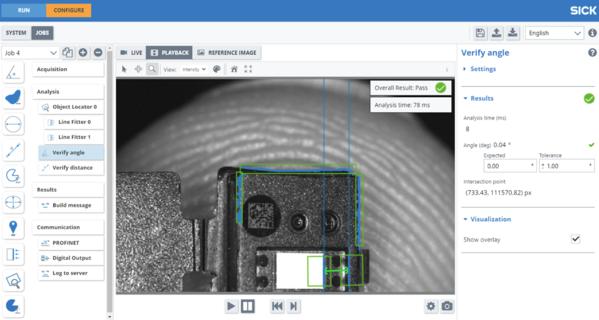

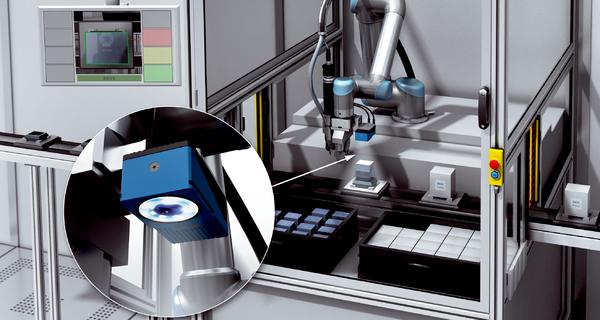

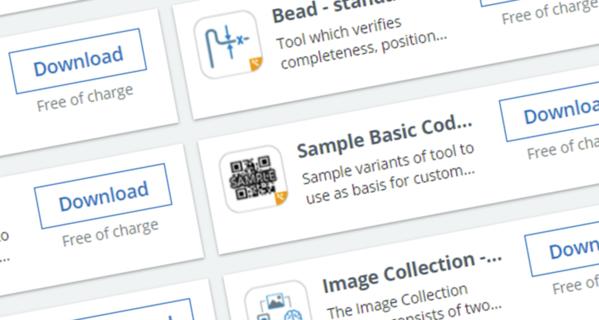

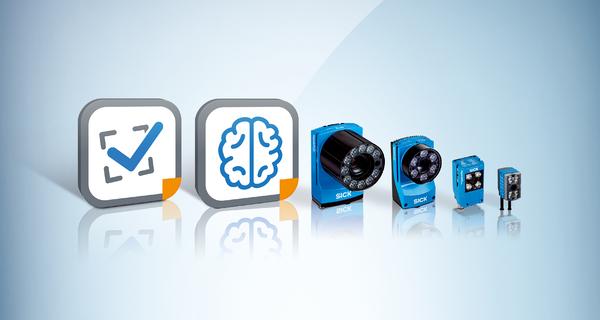

3 Mittaa luotettavasti erittäin pienet yksityiskohdat makro-otoksineen. Todella kompakti 2D-konenäköanturi sopii Täydellinen varrenpääasennuksiin. ahtaisiin tiloihin. sopii optimaalisesti pienten ja keskisuurten kohteiden tarkastukseen paikoissa, joissa tilaa on vähän. SICK Nova vie sinut vielä askelen pidemmälle SICK Novaan perustuva SensorApp-sovellus Quality Inspection kuuluu 2D-anturin InspectorP6xx toimitussisältöön. Mitä tämä tarkoittaa? Teollisessa kuvankäsittelyssä käytettäviä sovelluksia voidaan helposti käsitellä verkkoselaimessa Point-and-clickkonfiguroinnin avulla. Tämä antaa käyttäjälle vapauden kuvan esikäsittelyyn ja integrointiin tarvittavien työkalujen yhdistelemiseen haluamallaan tavalla. Eikä tässä vielä kaikki: SICK Novan avulla käyttäjä voi ladata lisätyökaluja tai kehittää omia työkaluja, mikä mahdollistaa toimintojen nopean ja helpon laajentamisen jokaista sovellusta varten täysin rajattomasti. Ratkaise tehtävät nopeasti sopivilla, aina käytettävissä olevilla työkaluilla. Valitse oikea anturi oikeaan käyttökohtee- Laadi nopeasti asiakaskohtaisia ratkaisuseen ja käytä samoja, tuttuja ohjelmisto- ja SICK AppPool -latauksilla tai käyttäjän ja. määrittämien mukautusten avulla. Käsittele sovelluksiasi nopeammin kuin koskaan. Lisää työkaluja ja yhdistele ja mukauta niitä yksilöllisesti :53:57 Tuoteperheiden yleiskatsaus Oikeus muutoksiin pidätetään 3

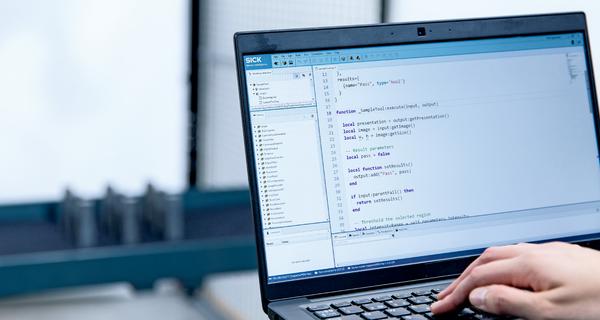

4 A B C D E F H I J K L M N O P Q R S T Rajattomat mahdollisuudet SICK AppSpacessa SICK Novan avulla Joissakin käyttökohteissa kaikki on ohjelmoitava uudelleen alusta alkaen. Siksi on hyvä tietää, että SICK Novan taustalla on SICK AppSpace Eco-System. Ohjelmointi on täysin joustavaa ja lisäksi saat apua muilta ohjelmoijilta ja SICK AppSpace -kehittäjiltä. Käytä SICK AppStudiota sellaisten SensorApp-sovellusten ja Nova-työkalujen kehittämiseen, jotka voidaan siirtää suoraan 2D-konenäköanturiin InspectorP6xx. Yhdistele olemassa olevia työkaluja käyttäjän määrittämiin koodeihin huippunopeaa kehittämistä ja joustavaa uudelleenkäyttöä varten SICK Novassa. SICK Support Portal on SICK AppSpace kehittäjän keskitetty yhteisöalusta, johon sisältyy pääsy opasohjelmiin, työkaluihin, dokumentaatioon ja usein kysyttyihin kysymyksiin. Kehittäminen SICK AppStudiossa mahdollistaa tarpeen vaatiessa täysin yksilöllisen mukauttamisen. SICK LifeTime Services SICKin palvelut parantavat koneiden ja laitteistojen tuottavuutta, kasvattavat globaalisti ihmisten turvallisuutta, luovat pohjan kestävälle taloudelle ja huolehtivat investointituotteiden suojaamisesta. Itse neuvontapalveluiden lisäksi SICK tukee asiakasta suunnittelu- ja käyttöönottovaiheessa sekä laitteistojen käytössä käyttöpaikalla. Palvelut käsittävät kaiken aina huollosta, tarkastuksesta ja suorituskyvyn tarkastuksesta laitteistojen modernisointiin ja päivitykseen. Modulaariset tai yksilölliset huoltosopimukset kasvattavat laitteistojen käyttöikää ja näin myös niiden käytettävyyttä. Antureiden ja järjestelmien avulla häiriöt ja raja-arvojen ylitykset voidaan jatkuvasti tunnistaa. Neuvonta ja suunnittelu Sovelluskohtainen tuoteneuvonta, tuotteen integrointi ja itse sovellusta koskeva neuvonta. 4 Käyttöönotto ja huolto Koulutettu SICK-huoltoteknikko suorittaa asianmukaisen käyttöönoton ja huollon käyttökohdeoptimoidusti ja kestävästi. Huoltosopimukset Takuun pidennys, SICK Remote Service, 24-h-Helpdesk, huolto, käytettävyystakuut ja muut modulaariset moduulit voidaan pyydettäessä yhdistää yksilöllisesti toisiinsa. Tuoteperheiden yleiskatsaus :53:57 Oikeus muutoksiin pidätetään

5 Teknisiin tiedot Anturi CMOS-matriisianturi, harmaasävyt Anturin erotuskyky px x 960 px (1,2 Mpixel) Valonlähde Sisäinen valaistus LED, Näkyvä, Meripihka, 617 nm, ± 50 nm Sisäinen valaistus LED, Näkyvä, sininen, 470 nm, ± 15 nm Palautepiste LED, Näkyvä, vihreä, 525 nm, ± 15 nm Suuntausapu Laser, Näkyvä, punainen, 630 nm, ± 15 nm Optinen tarkennus Säädettävä tarkennus (manuaalinen) Objektiivi Integroitu Käyttöliittymät Verkkopalvelin Käyttöelementit 1 painike Sarjamuotoinen, RS-232 Ethernet, TCP/IP, FTP (ei vielä saatavissa esiasennetussa SensorApp Quality Inspection:issa) EtherNet/IP PROFINET, PROFINET Single Port Konfigurointiohjelmisto Graafinen verkkokäyttöliittymä (SensorApp-konfiguraatio), SICK AppManager (IP-mittaus ja konfigurointi, SensorApp-asennus), SICK AppStudio (ohjelmointi) Mitat 50 mm x 40,3 mm x 29,6 mm Tuotekuvaus, huippukompakti teolliseen käyttöön tarkoitettu 2D-konenäköanturi on ihanteellinen ratkaisu pienten osien, moduulien ja lopputuotteiden linjatarkastukseen. Kompakti malli tekee siitä sopivan sellaisiin käyttökohteisiin, joissa tilaa on rajoitetusti, tai robottivarteen asennettavaksi. Integroitu optiikka ja valaistus tarjoavat käyttäjälle mahdollisuuden valon voimakkuuden, värin ja tyypin säätöön niin, että huippulaatuiset kuvat ovat heti käytettävissä. Mukana toimitetun SensorApp Quality Inspection -sovelluksen avulla niin asiantuntijat kuin maallikotkin pystyvät konfiguroimaan anturin nopeasti käyttöliittymän kautta. SICK Nova -työkalujen ja SensorApp-sovellusten määrä SICK AppPoolissa kasvaa jatkuvasti, ja näin käyttäjät voivat tarvittaessa laajentaa tai korvata toimintoja tai tehdä asiakaskohtaisia muutoksia. Yhdellä silmäyksellä Erittäin pieni Integroitu, laadukas valaistus säädettävällä valon värillä ja tyypillä Pienten ja keskisuurten kohteiden helppo tarkastus Asennus vie vain muutaman sekunnin Integroidut työkalut teolliseen kuvankäsittelyyn SensorApp-sovelluksella Quality Inspection Valinnainen ohjelmointi SICK AppSpacen tai HALCONin avulla Hyötysi Todella kompakti 2D-konenäköanturi sopii ahtaisiin tiloihin Mittaa luotettavasti erittäin pienet yksityiskohdat makro-otoksineen Nopea asennus ja intuitiivinen käyttöliittymä tekevät anturista heti käyttövalmiin Integroitujen työkalujen avulla saatavilla nopeilla tuloksilla voidaan ratkaista tehtäviä teollisen kuvankäsittelyn alalla Lisää tai laajenna työkalutoimintoa asiakaskohtaisia ratkaisuja varten SICK Novalla SICK AppSpace tai HALCON poikkeuksellisen joustavaan ohjelmointiin Joustava tuotanto ja suuret valintamahdollisuudet tietojen ja mittausten siirtoon Saatavissa lisensoitu Deep-Learning-valinta :53:57 Tuoteperheiden yleiskatsaus Oikeus muutoksiin pidätetään 5

6 A B C D E F H I J K L M N O P Q R S T Käyttöalueet Laadunvalvonta linjoilla elektroniikka-, pakkaus- ja autoteollisuudessa Valmistus- ja asennustarkastus Osien lokalisointi ja mittaus Tarkastus-, lasku- ja mittaustehtävät Täydellinen varrenpääasennuksiin Lisävaihtoehdot muiden SensorApp-sovellusten kautta, esim. optinen merkin tunnistus tai koodien luku Tilaustiedot Muita laiteversioita ja varusteita SensorApp: sisältää SensorApp Quality Inspectionin, Valinnainen lisenssi Deep Learning SensorApp -sovellukselle Intelligent Inspection Eri sovellustavat: laaduntarkastus, Paikoitus, mittaus, 2D, Koodinluku Sisäinen valaistus: Meripihka, sininen Toimintaetäisyys: 50 mm mm Anturin erotuskyky: px x 960 px (1,2 Mpixel) Anturi: CMOS-matriisianturi, harmaasävyt Optinen tarkennus: säädettävä tarkennus (manuaalinen) 6 Objektiivi Tyyppi Tuotenumero 12 mm, integroitu V2D611P-MMSCE mm, integroitu V2D611P-MMSBE Tuoteperheiden yleiskatsaus :53:57 Oikeus muutoksiin pidätetään

7 Online-datalehti SICK konserni pähkinänkuoressa SICK on yksi johtavista anturien ja anturisovellusten valmistajista teollisiin sovelluksiin. Ainutlaatuinen tuote- ja palveluvalikoima antaa täydellisen perustan prosessien turvalliseen ja tehokkaaseen ohjaukseen, ihmisten tapaturmilta suojaamiseen ja ympäristövahinkojen torjumiseen. Meillä on laaja kokemus monilta aloilta. Tunnemme asiakkaiden prosessit ja vaatimukset. Siten älykkäät anturit soveltuvat asiakkaidemme tarpeisiin. Euroopan, Aasian ja Pohjois-Amerikan sovelluskeskuksissa testataan ja optimoidaan järjestelmäratkaisuja asiakaskohtaisesti. Tämä tekee meistä luotettavan toimittajan ja kehityspartnerin. Kattavat palvelut täydentävät tarjontamme: SICK LifeTime Services antaa tukensa koneen koko elinkaaren ajan ja pitää huolta turvallisuudesta ja tuottavuudesta. Tämä on meille Sensor Intelligence. Globaalisti lähellänne: Yhteyshenkilö ja muita toimipaikkoja - SICK AG Waldkirch Germany
