1 Luonnon voimat valjastettuina Terveiden Talojen hyväksi!

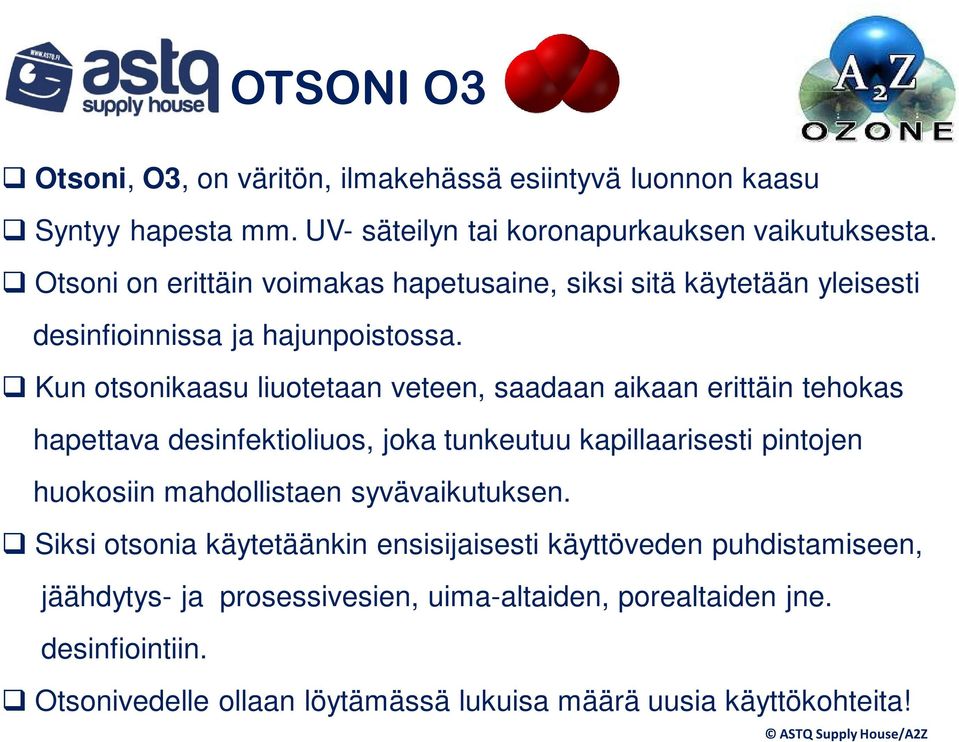

2 OTSONI O3 Otsoni, O3, on väritön, ilmakehässä esiintyvä luonnon kaasu Syntyy hapesta mm. UV- säteilyn tai koronapurkauksen vaikutuksesta. Otsoni on erittäin voimakas hapetusaine, siksi sitä käytetään yleisesti desinfioinnissa ja hajunpoistossa. Kun otsonikaasu liuotetaan veteen, saadaan aikaan erittäin tehokas hapettava desinfektioliuos, joka tunkeutuu kapillaarisesti pintojen huokosiin mahdollistaen syvävaikutuksen. Siksi otsonia käytetäänkin ensisijaisesti käyttöveden puhdistamiseen, jäähdytys- ja prosessivesien, uima-altaiden, porealtaiden jne. desinfiointiin. Otsonivedelle ollaan löytämässä lukuisa määrä uusia käyttökohteita! ASTQ Supply House/A2Z

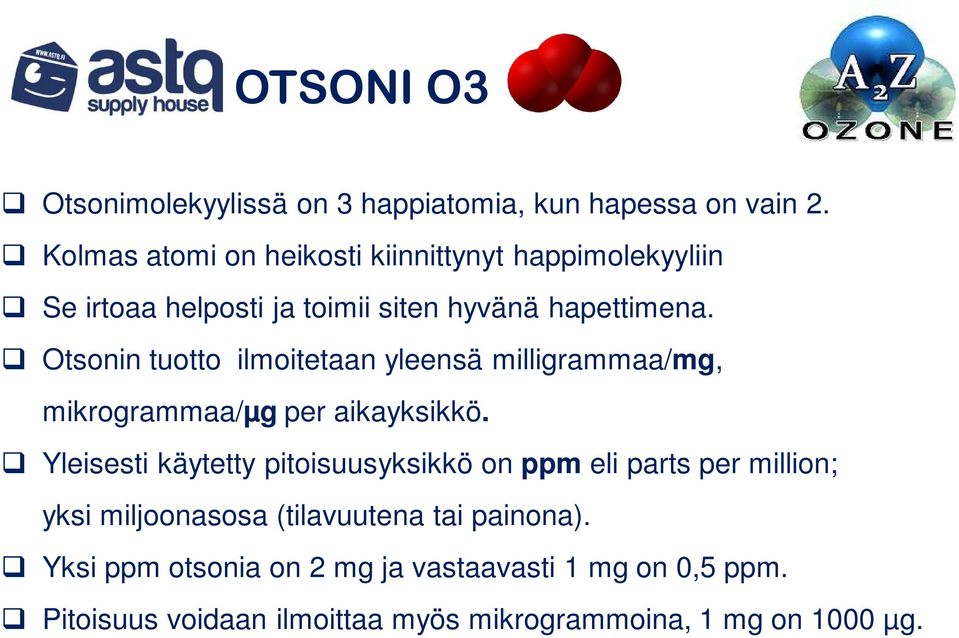

3 OTSONI O3 Otsonimolekyylissä on 3 happiatomia, kun hapessa on vain 2. Kolmas atomi on heikosti kiinnittynyt happimolekyyliin Se irtoaa helposti ja toimii siten hyvänä hapettimena. Otsonin tuotto ilmoitetaan yleensä milligrammaa/mg, mikrogrammaa/µg per aikayksikkö. Yleisesti käytetty pitoisuusyksikkö on ppm eli parts per million; yksi miljoonasosa (tilavuutena tai painona). Yksi ppm otsonia on 2 mg ja vastaavasti 1 mg on 0,5 ppm. Pitoisuus voidaan ilmoittaa myös mikrogrammoina, 1 mg on 1000 µg.

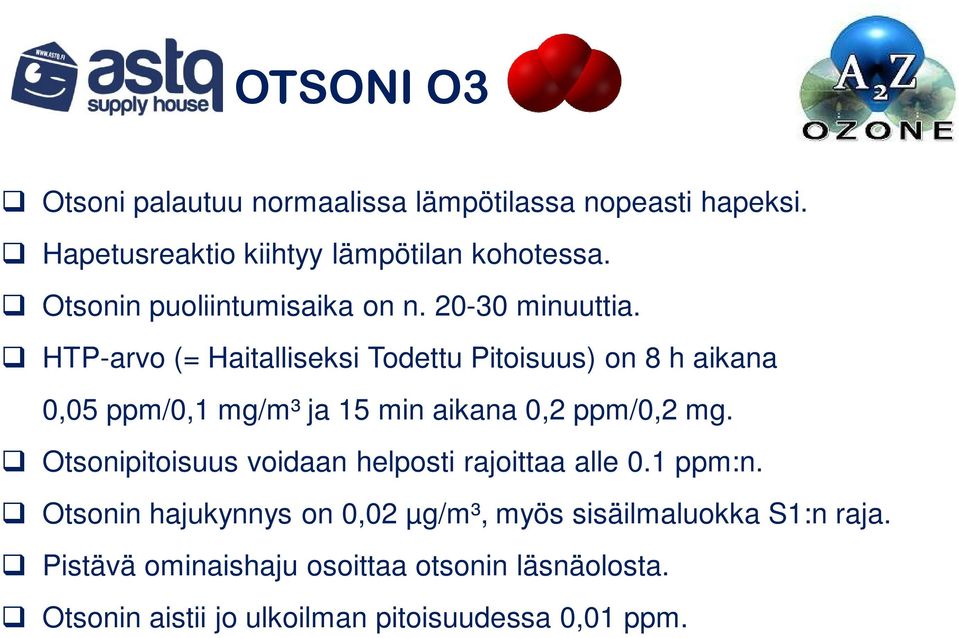

4 OTSONI O3 Otsoni palautuu normaalissa lämpötilassa nopeasti hapeksi. Hapetusreaktio kiihtyy lämpötilan kohotessa. Otsonin puoliintumisaika on n minuuttia. HTP-arvo (= Haitalliseksi Todettu Pitoisuus) on 8 h aikana 0,05 ppm/0,1 mg/m³ ja 15 min aikana 0,2 ppm/0,2 mg. Otsonipitoisuus voidaan helposti rajoittaa alle 0.1 ppm:n. Otsonin hajukynnys on 0,02 µg/m³, myös sisäilmaluokka S1:n raja. Pistävä ominaishaju osoittaa otsonin läsnäolosta. Otsonin aistii jo ulkoilman pitoisuudessa 0,01 ppm.

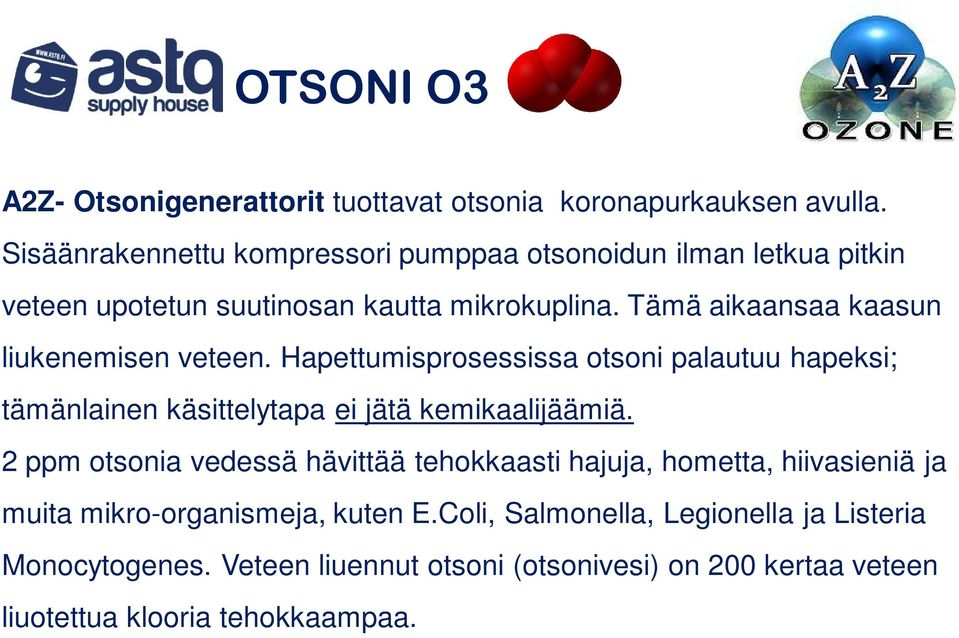

5 OTSONI O3 A2Z- Otsonigenerattorit tuottavat otsonia koronapurkauksen avulla. Sisäänrakennettu kompressori pumppaa otsonoidun ilman letkua pitkin veteen upotetun suutinosan kautta mikrokuplina. Tämä aikaansaa kaasun liukenemisen veteen. Hapettumisprosessissa otsoni palautuu hapeksi; tämänlainen käsittelytapa ei jätä kemikaalijäämiä. 2 ppm otsonia vedessä hävittää tehokkaasti hajuja, hometta, hiivasieniä ja muita mikro-organismeja, kuten E.Coli, Salmonella, Legionella ja Listeria Monocytogenes. Veteen liuennut otsoni (otsonivesi) on 200 kertaa veteen liuotettua klooria tehokkaampaa.

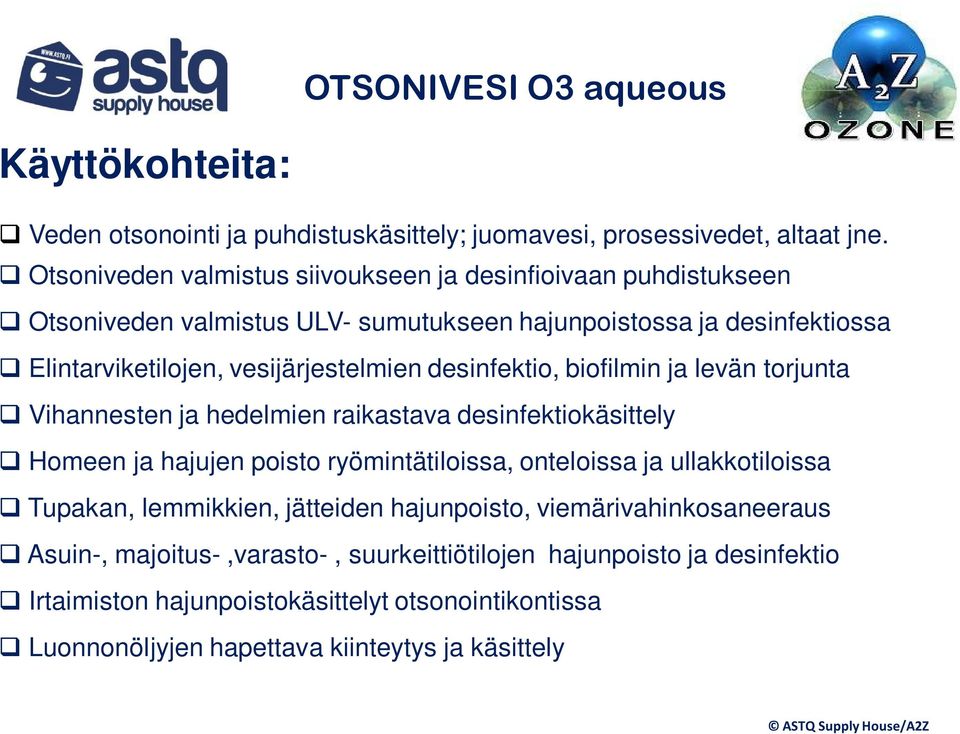

6 OTSONIVESI O3 aqueous Käyttökohteita: Veden otsonointi ja puhdistuskäsittely; juomavesi, prosessivedet, altaat jne. Otsoniveden valmistus siivoukseen ja desinfioivaan puhdistukseen Otsoniveden valmistus ULV- sumutukseen hajunpoistossa ja desinfektiossa Elintarviketilojen, vesijärjestelmien desinfektio, biofilmin ja levän torjunta Vihannesten ja hedelmien raikastava desinfektiokäsittely Homeen ja hajujen poisto ryömintätiloissa, onteloissa ja ullakkotiloissa Tupakan, lemmikkien, jätteiden hajunpoisto, viemärivahinkosaneeraus Asuin-, majoitus-,varasto-, suurkeittiötilojen hajunpoisto ja desinfektio Irtaimiston hajunpoistokäsittelyt otsonointikontissa Luonnonöljyjen hapettava kiinteytys ja käsittely ASTQ Supply House/A2Z

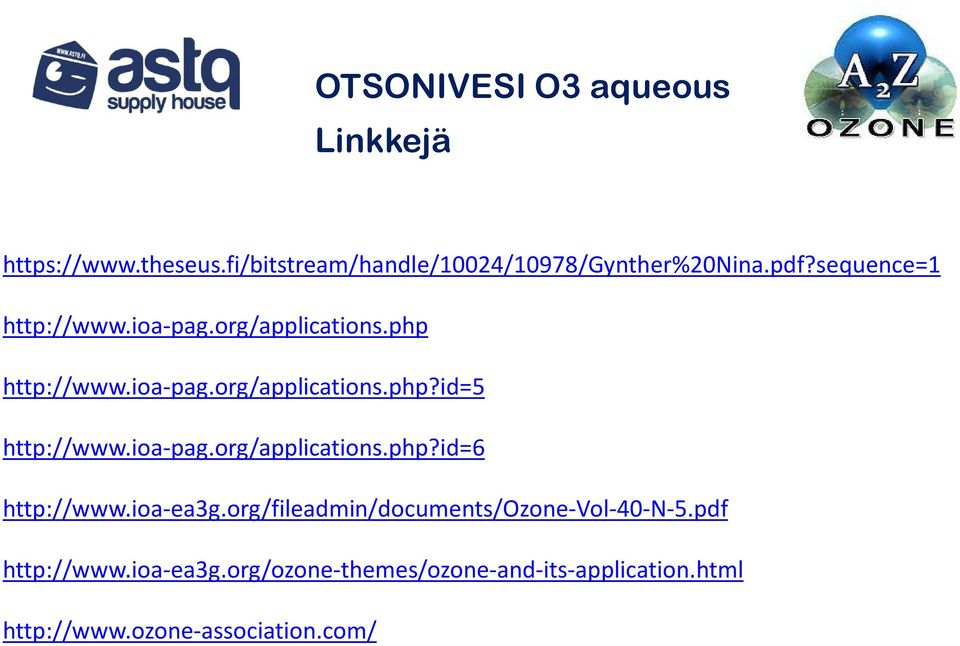

7 OTSONIVESI O3 aqueous Linkkejä

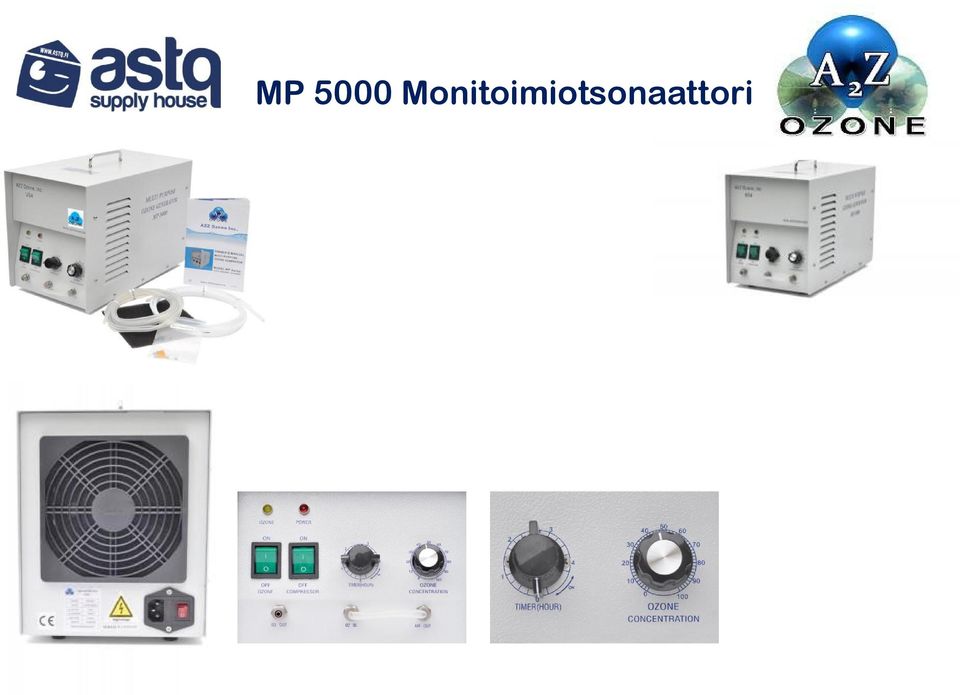

8 MP 5000 Monitoimiotsonaattori Mitat 203 x 381 x 250 mm, paino 7 kg Siirreltävä tai seinäasennus Käyttöjännite 220/240 V Otsonin tuotto 5000 mg/h Veden käsittely letkun ja poresuuttimen kautta Säädettävä otsonintuotto sisäänrakennettu ajastin 1 v. tehdastakuu Varaosat Tarvikkeet ASTQ Supply House/A2Z

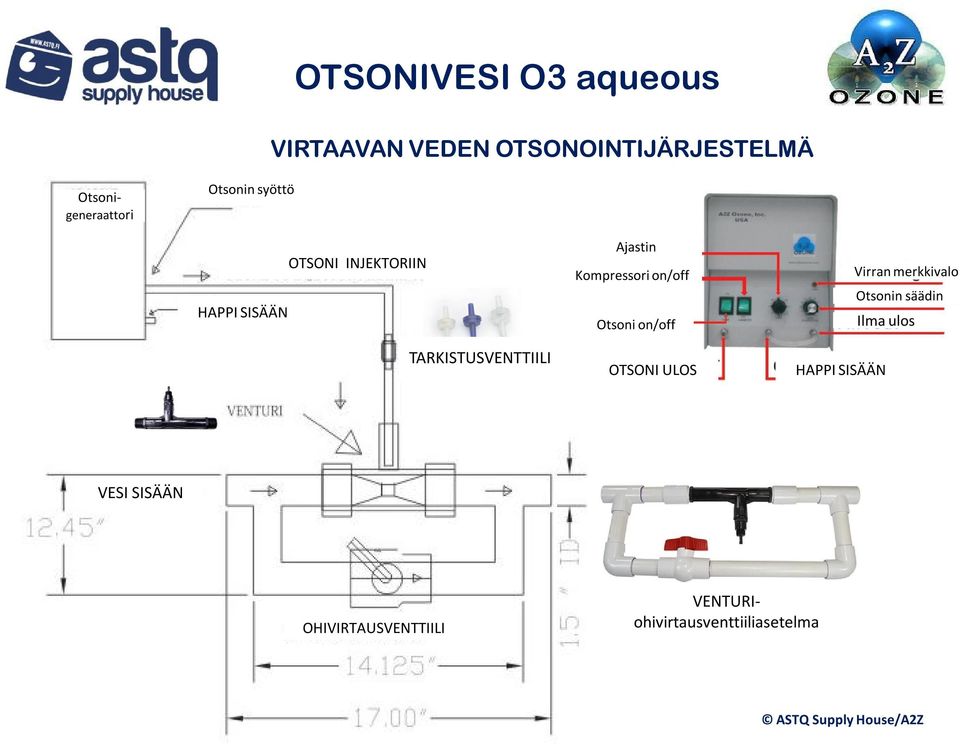

9 OTSONIVESI O3 aqueous VIRTAAVAN VEDEN OTSONOINTIJÄRJESTELMÄ Otsonin syöttö HAPPI SISÄÄN OTSONI INJEKTORIIN TARKISTUSVENTTIILI Ajastin Kompressori on/off Otsoni on/off OTSONI ULOS Virran merkkivalo Otsonin säädin Ilma ulos HAPPI SISÄÄN VESI SISÄÄN OHIVIRTAUSVENTTIILI Otsonigeneraattori VENTURIohivirtausventtiiliasetelma ASTQ Supply House/A2Z

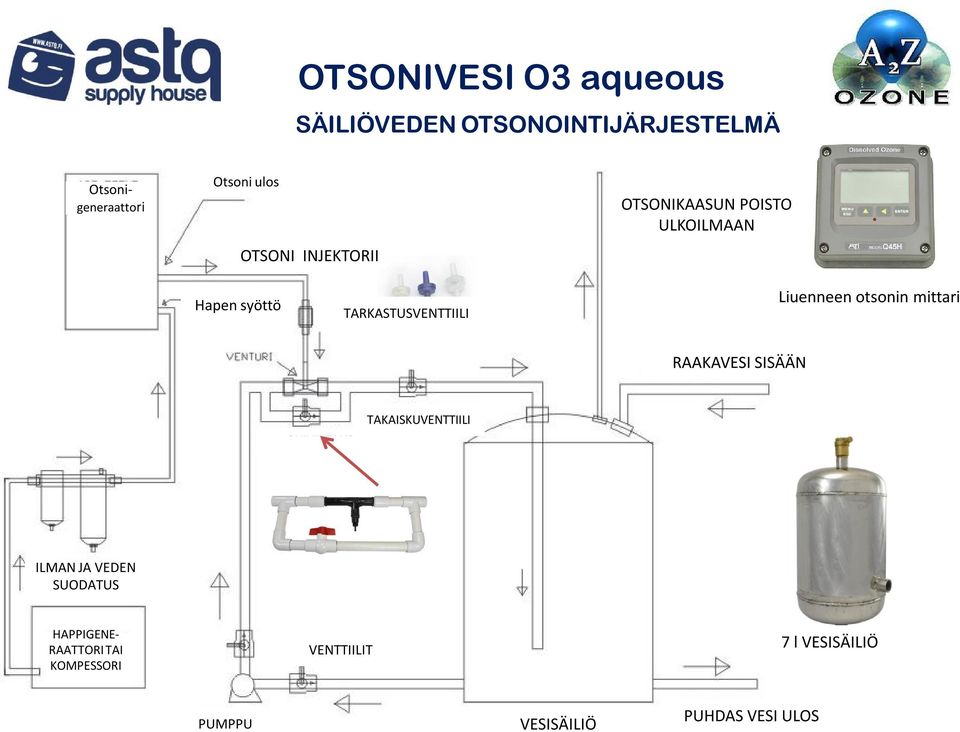

10 OTSONIVESI O3 aqueous SÄILIÖVEDEN OTSONOINTIJÄRJESTELMÄ Otsoni ulos OTSONI INJEKTORIIN OTSONIKAASUN POISTO ULKOILMAAN Hapen syöttö TARKASTUSVENTTIILI Liuenneen otsonin mittari RAAKAVESI SISÄÄN OHIVIRTAUSVENTTIILI TAKAISKUVENTTIILI ILMAN JA VEDEN SUODATUS Otsonigeneraattori HAPPIGENE- RAATTORI TAI KOMPESSORI VENTTIILIT 7 l VESISÄILIÖ PUMPPU VESISÄILIÖ PUHDAS VESI ULOS

11 MP 5000 Monitoimiotsonaattori Monikäyttöinen MP 5000 otsonaattori veden, ilman ja öljyn käsittelyyn. Voidaan siirrellä käyttökohteesta toiseen tai asentaa kiinteäksi. Otsonituotto, 5000 mg/h, optimaalinen laitos- ja teollisuuskäyttöön Voidaan syöttää normaalia, puhdasta huoneilmaa, happea säiliöstä tai happigeneraattorista Varustettu kompressorilla paineistetun otsonin syöttämiseen Tehokas puhallin ilman otsonointikäsittelyyn. Otsonin annostusta ohjataan laitteen kiinteällä ajastimella. Päivittäiseen suurten vesimäärien otsonointi, juoma- ja prosessivedet Suuret akvaariot, kalanjalostuslaitokset, vesialtaat, vesitornit ja- säiliöt Teollisten jääkoneiden, astian- ja pyykinpesuvesien, ja ilmanvaihtolaitosten vesijärjestelmät Siivous otsonivedellä ja mikrokuitupyyhkeillä tai lattianhoitokoneilla Otsonivesi yhdistettynä ULV- menetelmään; hapettava hajunpoisto ja desinfektio Ilman kautta suoritettavaan otsonointiin, erityisesti otsonointikammiossa ASTQ Supply House/A2Z

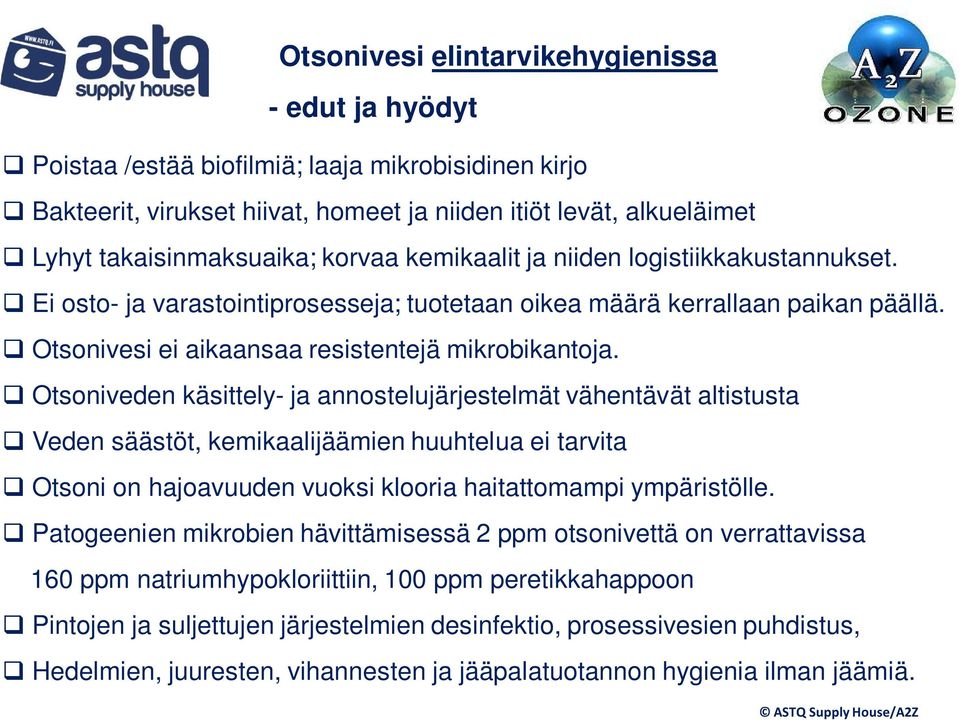

12 Otsonivesi elintarvikehygienissa - edut ja hyödyt Poistaa /estää biofilmiä; laaja mikrobisidinen kirjo Bakteerit, virukset hiivat, homeet ja niiden itiöt levät, alkueläimet Lyhyt takaisinmaksuaika; korvaa kemikaalit ja niiden logistiikkakustannukset. Ei osto- ja varastointiprosesseja; tuotetaan oikea määrä kerrallaan paikan päällä. Otsonivesi ei aikaansaa resistentejä mikrobikantoja. Otsoniveden käsittely- ja annostelujärjestelmät vähentävät altistusta Veden säästöt, kemikaalijäämien huuhtelua ei tarvita Otsoni on hajoavuuden vuoksi klooria haitattomampi ympäristölle. Patogeenien mikrobien hävittämisessä 2 ppm otsonivettä on verrattavissa 160 ppm natriumhypokloriittiin, 100 ppm peretikkahappoon Pintojen ja suljettujen järjestelmien desinfektio, prosessivesien puhdistus, Hedelmien, juuresten, vihannesten ja jääpalatuotannon hygienia ilman jäämiä. ASTQ Supply House/A2Z

13 OTSONIVESI O3 aqueous O2Z Otsonigeneraattorit voidaan asentaa joko pystysuoraan (seinä) tai vaakasuoraan sopivalle alustalle. Laite sijoitetaan kohtaan, joka on käsiteltävän veden pinnan yläpuolella. Ulospuhallusistukan ja suutinosan väliin asennetaan sopivanpituinen 6 mm:n kirkas teflon tai PVC-letku. Takaiskuventtiili asennetaan n. 15 cm etäisyydelle ulospuhallusistukasta. Suutinosa lasketaan vesialtaaseen 0,5 1,5 m syvyyteen. Käytettäessä B&G MicroJet- tai Pfalz- ULV- tai matalapainesumutinta, suutinosa asetetaan laitteen vedellä täytetyn säiliön pohjalle. HUOM! Vedenotsonaattoria saa käyttää vain suutinosan ollessa veteen upotettuna! Veden otsonointia ohjataan ajastimella. Otsonoinnin tarve määritetään kulloinkin tapauskohtaisesti. ASTQ Supply House/A2Z

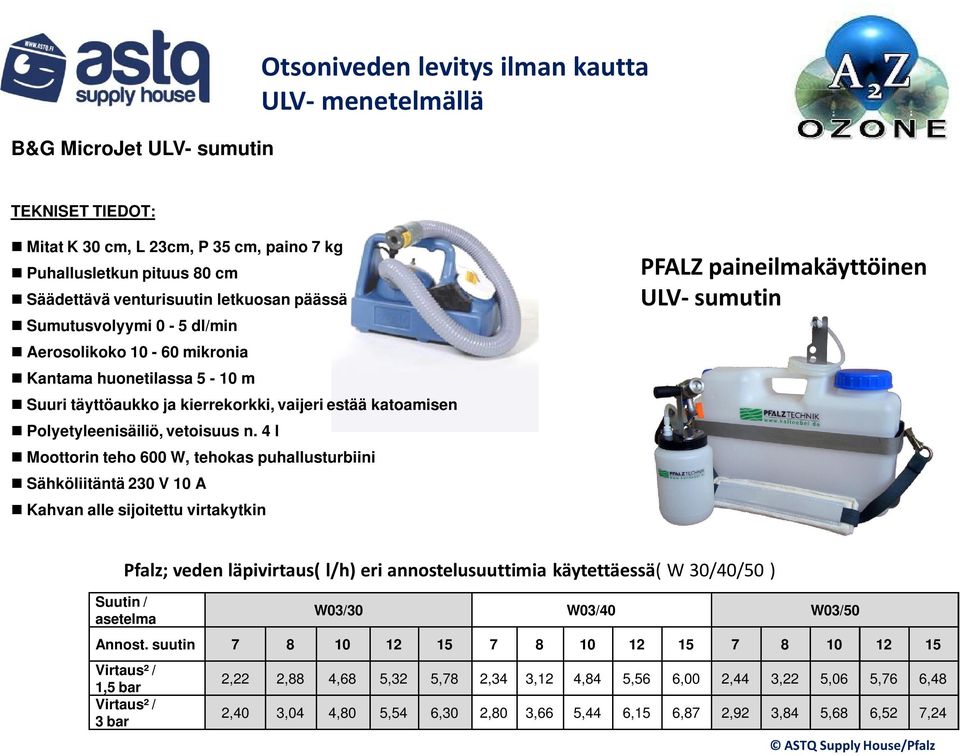

14 B&G MicroJet ULV- sumutin Otsoniveden levitys ilman kautta ULV- menetelmällä TEKNISET TIEDOT: Mitat K 30 cm, L 23cm, P 35 cm, paino 7 kg Puhallusletkun pituus 80 cm Säädettävä venturisuutin letkuosan päässä Sumutusvolyymi 0-5 dl/min Aerosolikoko mikronia Kantama huonetilassa 5-10 m Suuri täyttöaukko ja kierrekorkki, vaijeri estää katoamisen Polyetyleenisäiliö, vetoisuus n. 4 l Moottorin teho 600 W, tehokas puhallusturbiini Sähköliitäntä 230 V 10 A Kahvan alle sijoitettu virtakytkin PFALZ paineilmakäyttöinen ULV- sumutin Pfalz; veden läpivirtaus( l/h) eri annostelusuuttimia käytettäessä( W 30/40/50 ) Suutin / asetelma W03/30 W03/40 W03/50 Annost. suutin Virtaus² / 1,5 bar Virtaus² / 3 bar 2,22 2,88 4,68 5,32 5,78 2,34 3,12 4,84 5,56 6,00 2,44 3,22 5,06 5,76 6,48 2,40 3,04 4,80 5,54 6,30 2,80 3,66 5,44 6,15 6,87 2,92 3,84 5,68 6,52 7,24 ASTQ Supply House/Pfalz

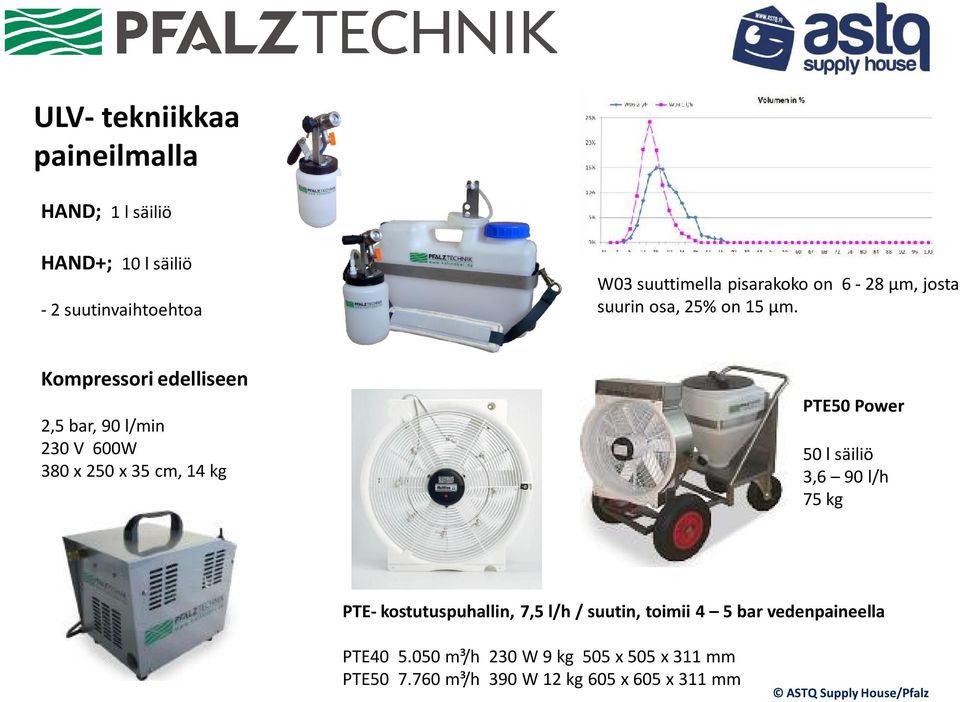

15 ULV- tekniikkaa paineilmalla HAND; 1 l säiliö HAND+; 10 l säiliö - 2 suutinvaihtoehtoa W03 suuttimella pisarakoko on 6-28 µm, josta suurin osa, 25% on 15 µm. Kompressori edelliseen 2,5 bar, 90 l/min 230 V 600W 380 x 250 x 35 cm, 14 kg PTE50 Power 50 l säiliö 3,6 90 l/h 75 kg PTE- kostutuspuhallin, 7,5 l/h / suutin, toimii 4 5 bar vedenpaineella PTE m³/h 230 W 9 kg 505 x 505 x 311 mm PTE m³/h 390 W 12 kg 605 x 605 x 311 mm ASTQ Supply House/Pfalz

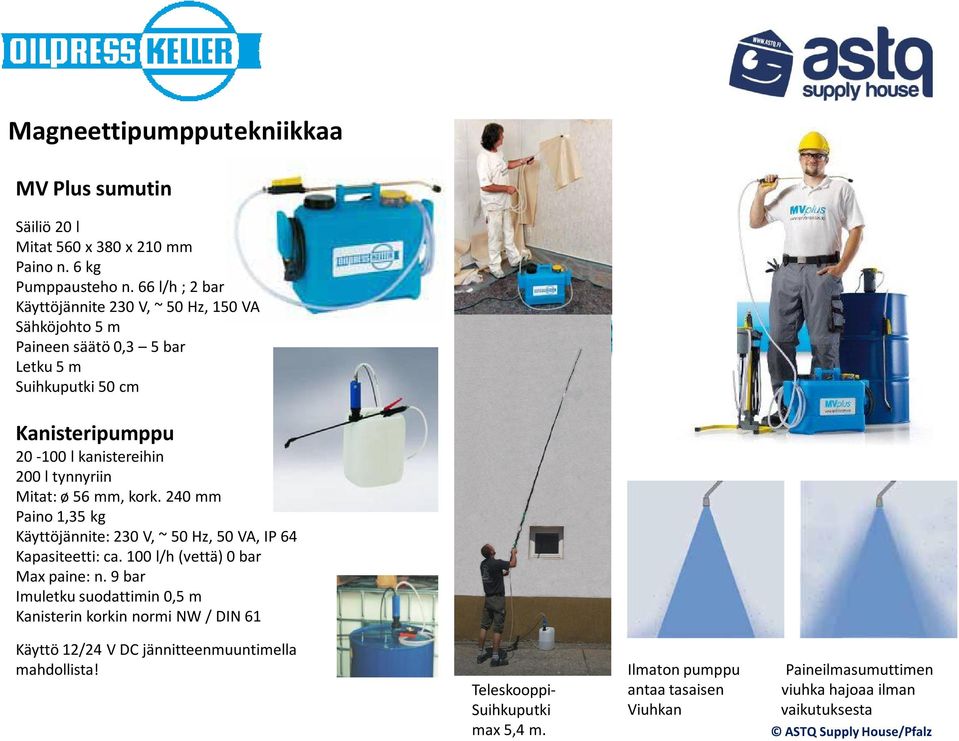

16 Magneettipumpputekniikkaa MV Plus sumutin Säiliö 20 l Mitat 560 x 380 x 210 mm Paino n. 6 kg Pumppausteho n. 66 l/h ; 2 bar Käyttöjännite 230 V, ~ 50 Hz, 150 VA Sähköjohto 5 m Paineen säätö 0,3 5 bar Letku 5 m Suihkuputki 50 cm Kanisteripumppu l kanistereihin 200 l tynnyriin Mitat: ø 56 mm, kork. 240 mm Paino 1,35 kg Käyttöjännite: 230 V, ~ 50 Hz, 50 VA, IP 64 Kapasiteetti: ca. 100 l/h (vettä) 0 bar Max paine: n. 9 bar Imuletku suodattimin 0,5 m Kanisterin korkin normi NW / DIN 61 Käyttö 12/24 V DC jännitteenmuuntimella mahdollista! Teleskooppi- Suihkuputki max 5,4 m. Ilmaton pumppu antaa tasaisen Viuhkan Paineilmasumuttimen viuhka hajoaa ilman vaikutuksesta ASTQ Supply House/Pfalz

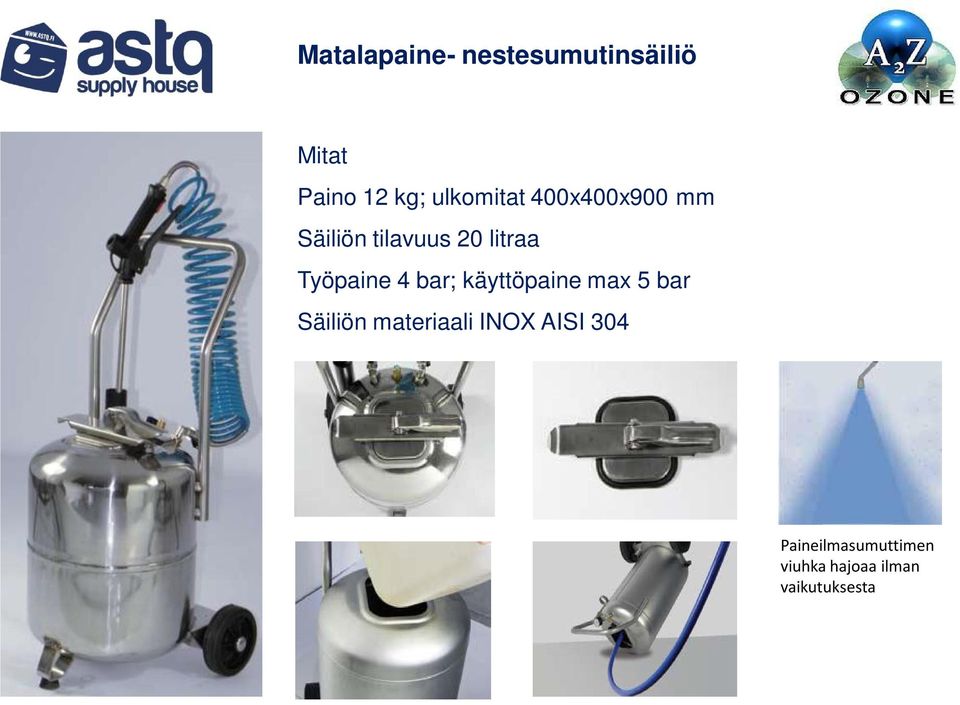

17 Matalapaine- nestesumutinsäiliö Mitat Paino 12 kg; ulkomitat 400x400x900 mm Säiliön tilavuus 20 litraa Työpaine 4 bar; käyttöpaine max 5 bar Säiliön materiaali INOX AISI 304 Paineilmasumuttimen viuhka hajoaa ilman vaikutuksesta

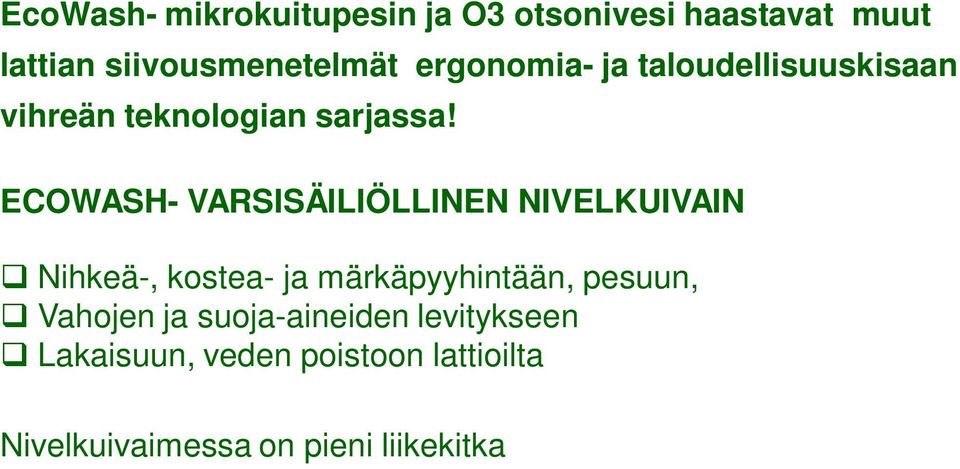

18 1 + 1 > 2 = vihreää synergiaa! EcoWash- mikrokuitupesin ja O3 otsonivesi haastavat muut lattian siivousmenetelmät ergonomia- ja taloudellisuuskisaan vihreän teknologian sarjassa! ECOWASH- VARSISÄILIÖLLINEN NIVELKUIVAIN Nihkeä-, kostea- ja märkäpyyhintään, pesuun, Vahojen ja suoja-aineiden levitykseen Lakaisuun, veden poistoon lattioilta Nivelkuivaimessa on pieni liikekitka suuri pistekuorma lattiaa vasten Säiliöllinen EcoWashmikrokuitupesin + O3 vesi = kevyt käyttää + huippuluokan teho! O3 otsonivedellä korvataan kalliiden ja ympäristölle haitallisten kemikaalien käyttö mikrokuitusiivouksessa - saavuttaen vaadittu puhtaustaso vähiten kuormittavasti! ASTQ Supply House

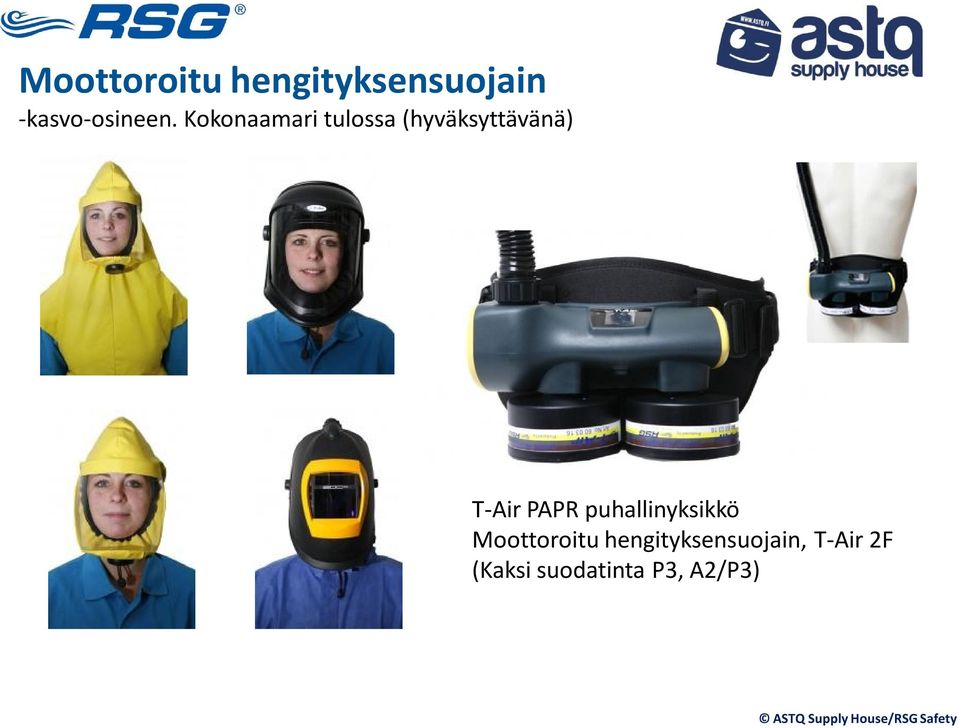

19 Moottoroitu hengityksensuojain -kasvo-osineen. Kokonaamari tulossa (hyväksyttävänä) T-Air PAPR puhallinyksikkö Moottoroitu hengityksensuojain, T-Air 2F (Kaksi suodatinta P3, A2/P3) ASTQ Supply House/RSG Safety

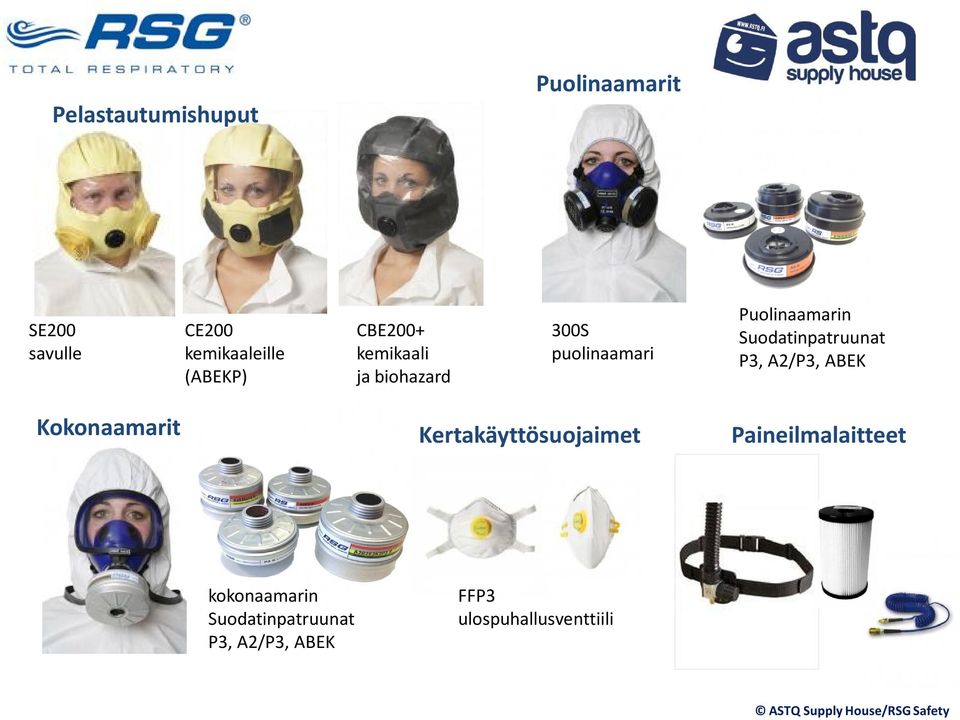

20 Pelastautumishuput Puolinaamarit SE200 savulle CE200 kemikaaleille (ABEKP) CBE200+ kemikaali ja biohazard 300S puolinaamari Puolinaamarin Suodatinpatruunat P3, A2/P3, ABEK Kokonaamarit Kertakäyttösuojaimet Paineilmalaitteet kokonaamarin Suodatinpatruunat P3, A2/P3, ABEK FFP3 ulospuhallusventtiili ASTQ Supply House/RSG Safety

21 Lyhytaikahaalarit, silmien suojaimet kenkä-/saapassuojat ASTQ Supply House/RSG Safety

22 Aqua-6 veden otsonaattori pienimuotoiseen käyttöön Pieni, kevyt, mutta tehokas Mitat 203 x 267 x 74 mm, paino 0,9 kg Seinäasennus Käyttöjännite 220/240 V Aqua-6:n otsonin tuotto 600 mg/h Veden käsittely letkun ja poresuuttimen kautta Sisäänrakennettu ajastin 1 v. tehdastakuu ASTQ Supply House/A2Z

23 Aqua 6- vedenotsonisaattoria voidaan käyttää kahdella eri tavalla: 1. Suora vedenkäsittely AQUA 6 voidaan käyttää enimmäisvolyymiltaan 3000 litran vesimäärän käsittelyyn. Suutinosa lasketaan vesisäiliön pohjalle ja generaattoria ohjataan ajastimella, joka varmistaa sopivan otsoniannoksen veden mikrobien ja hajujen poistamiseen. Tarvittava käsittelyaika määritetään tapauskohtaisesti. 2. Otsoniveden valmistus desinfiointiin ja hajunpoistoon. AQUA 06- otsonaattorin suutinosa asetetaan puhtaalla vedellä täytettyyn 5 litran astiaan, käsittelyaika 3 minuuttia tai suoraan 3 litralla puhdasta vettä täytettyyn B&G MicroJet sumuttimeen, käsittelyaika n. 2 minuuttia. USA:ssa sekä FDA (Elintarvike- ja Lääkeainevirasto) ja USDA (maatalousvirasto) hyväksyvät otsoniveden desinfektiokäytön kohteissa, joissa elintarvikkeet ovat kosketuksessa käsiteltyjen pintojen kanssa. Otsonivesi mahdollistaa korkeatehoisen desinfektion ilman kemikaalien käsittelyä ja kemikaalijäämiä ASTQ Supply House/A2Z

24 ASTQ Academy - koulutuskeskus ASTQ ACADEMY tarjoaa erilaisten toimintakonseptien koulutusta sekä yrityskohtaisesti räätälöityjä kursseja. Esimerkkeinä: Pölyn ja haitta-aineiden hallinta Asbestipurkutyön jatkokurssi Hajunpoisto ja desinfektio Kuivaustekniikka, kosteuden hallinta Öljy- ja kemikaalivahinkojen saneeraus Erikoispuhdistus; painepesu, höyry-, CO2-, jne. Eläinsuojien saneerauspuhdistus Ilmanvaihtolaitteiden puhdistus Työmaiden lämmitystekniikka INSTA 800 Jos työskentelet vielä eilispäivän työkaluilla, et ehkä ole enää mukana huomisen bisneksessä!

25 TOIMINTAKONSEPTEJA AMMATTILAISELTA AMMATTILAISILLE ASTQ Supply House Oy Pöly ja haitta-aineet Vahinkosaneeraus Kuivaus ja tuuletus Hajunpoisto ja desinfektio Suojaus ja suojautuminen Ilmanvaihdon hygienia KEFA DryTech- pinnoitteet BM Dustdetector, SlipAlert ASTQ Academy koulutus Luoteisrinne 4 C, KEFA DryTech- Espoo pinnoitteet Puh info@astq.fi Uusi radikaali Konsepti! Happiradikaalivesi O3 Otsonivesi, Aqueous Ozone Greentechiä yhteistyössä: Microbe Control Finland Oy Puh info@microbecontrol.com
