Juha Katainen ABB: ratkaisut energiatehokkaaseen logistiikkakeskukseen. ABB Group November 15, 2012 Slide 1

Transkriptio

1 Juha Katainen ABB: ratkaisut energiatehokkaaseen logistiikkakeskukseen ABB Group November 15, 2012 Slide 1

2 Power and productivity for a better world ABB:n visio ABB on johtava sähkövoima- ja automaatioteknologiayhtymä, jonka tuotteet, järjestelmät ja palvelut auttavat asiakkaitamme hyödyntämään sähköä tehokkaasti, tuottavasti ja ympäristöystävällisesti. November 15, 2012 Slide 2

3 Sähkövoimaa ja automaatiota on kaikkialla ABB:n teknologia palvelee maan päällä ja alla, valtamerillä ja meren pohjassa, maataloudessa ja elintarvikkeiden pakkaamisessa, junaliikenteessä ja vedenkäsittelyssä, sähkövoiman tuotannossa ja kodeissamme. November 15, 2012 Slide 3

4 16,800 12,500 23,700 32,900 Haasteena hiilidioksidipäästöjen vähentäminen Autamme asiakkaitamme tuottamaan enemmän vähemmällä Ennuste sähkönkulutuksen kasvusta vuoteen 2035 Source: IEA, World Energy Outlook 2010 Terawattituntia (TWh) % ABB:n sähkövoima- ja automaatioteknologian ratkaisut vastaavat sähkövoiman lisääntyvään kysyntään lisäävät energiatehokkuutta ja vähentävät hiilidioksidipäästöjä lisäävät teollisuuden ja energiayhtiöiden kilpailukykyä parantamalla tuottavuutta November 15, 2012 Slide 4

5 Energiasäästöön ratkaisuja Vaihtoehtoiset energiaratkaisut Maalämpö Aurinkoenergia Tuulivoima Naapurin hukkalämpö Rakenteelliset muutokset Ikkunoiden ja ovien uusinta Sisätilojen osastointi November 15, 2012 Slide 5

6 Energiasäästöön ratkaisuja IV-koneet taajuusmuuttaja-ohjatuksi Osastokohtainen ohjaus Tarkka säätö Valaistuksen uusinta 400W Elohopea-valaisimet -> 125/250W Monimetallivalaisin LED-valaisimet Trukkien lataus Energiavarastot Latauksen ohjaus energiahinnan mukaan November 15, 2012 Slide 6

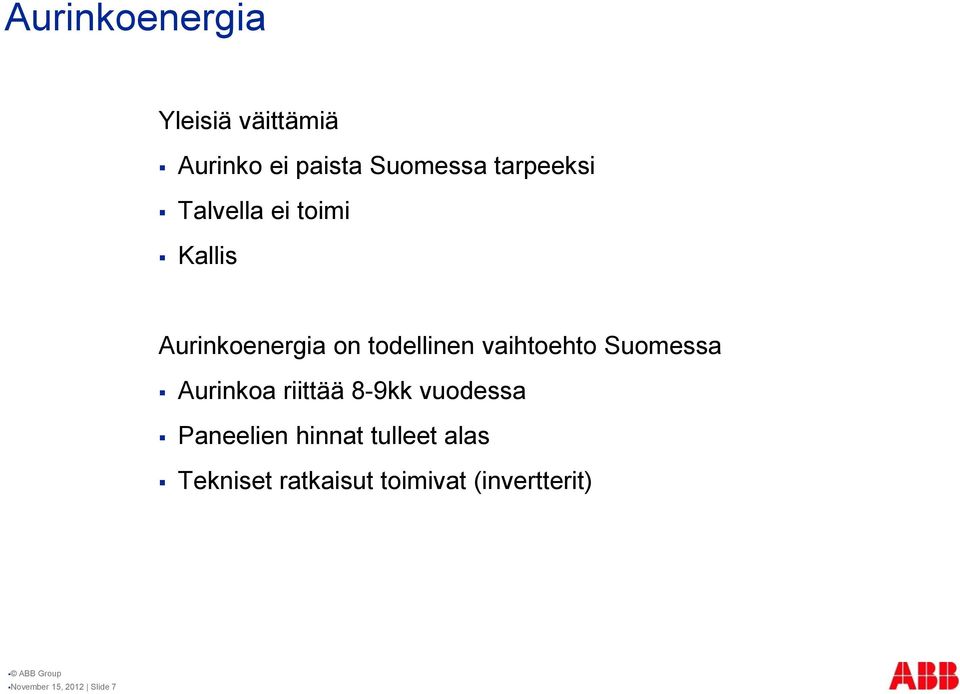

7 Aurinkoenergia Yleisiä väittämiä Aurinko ei paista Suomessa tarpeeksi Talvella ei toimi Kallis Aurinkoenergia on todellinen vaihtoehto Suomessa Aurinkoa riittää 8-9kk vuodessa Paneelien hinnat tulleet alas Tekniset ratkaisut toimivat (invertterit) November 15, 2012 Slide 7

8 Solar energy Environmental aspects For every kwp of installed photovoltaic power capacity a PV system: produces 800-1,400 kwh of clean energy every year will produce about 24,000 42,000 kwh of clean energy in 30 years and reduces greenhouse gas emissions by approximately tons of CO 2 equivalent every year will save approximately tons of CO 2 equivalent greenhouse gases from being released into the atmosphere during the 30-year system lifetime* *NOTE: Saved CO 2 payback depends on which energy form is replaced. Typically solar power as daytime producer replaces expensive peak electricity and fossil fuel source is used as the comparison. Suomessa hyvä arvio vuotuiselle aurinkoenergiantuotannolle on noin 1000kWh (AC) per asennettu kwp (DC). Pohjoisella pallonpuoliskolla tuotannosta suurin osa ajoittuu ajalle maaliskuu lokakuu. Source: Šúri M., Huld T.A., Dunlop E.D. Ossenbrink H.A., Potential of solar electricity generation in the European Union member states and candidate countries. Solar Energy, 81, , ABB Group November 15, 2012 Slide 8

9 Keskimääräinen vuotuinen aurinkoenergian tuotto Euroopassa November 15, 2012 Slide 9

10 Aurinkosähköjärjestelmät Järjestelmätyypit Verkkoonkytketyt aurinkosähköjärjestelmät 1. Kotitalouksien järjestelmät 2. Kauppa- ja teollisuuskiinteistöjen järjestelmät 3. Aurinkosähkövoimalat Teho 1-10kW 10kW-1MW >1MW Asennustapa Katto Katto, julkisivu Maaperustus Verkkoonkytkentä Pienjännite 1-vaiheinen (Pj 3-vaiheinen) Pienjännite 3-vaiheinen Keskijännite 3-vaiheinen ABB Group November 15, 2012 Slide 10

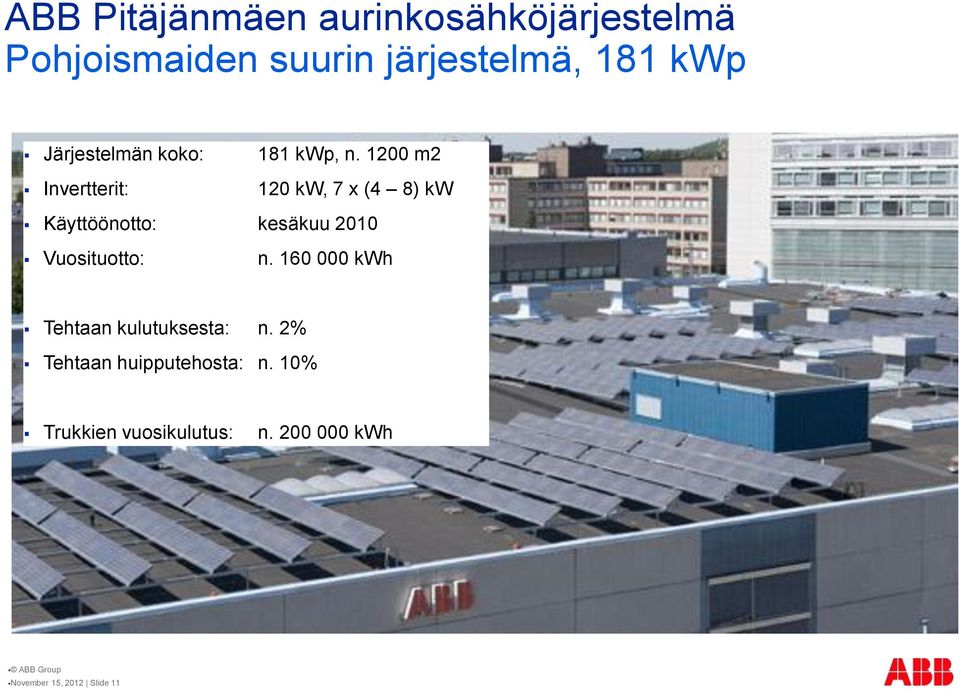

11 ABB Pitäjänmäen aurinkosähköjärjestelmä Pohjoismaiden suurin järjestelmä, 181 kwp Järjestelmän koko: 181 kwp, n m2 Invertterit: 120 kw, 7 x (4 8) kw Käyttöönotto: kesäkuu 2010 Vuosituotto: n kwh Tehtaan kulutuksesta: n. 2% Tehtaan huipputehosta: n. 10% Trukkien vuosikulutus: n kwh November 15, 2012 Slide 11

12 kwh Energian tuotto/kk ABB Pitäjänmäki Month November 15, 2012 Slide 12

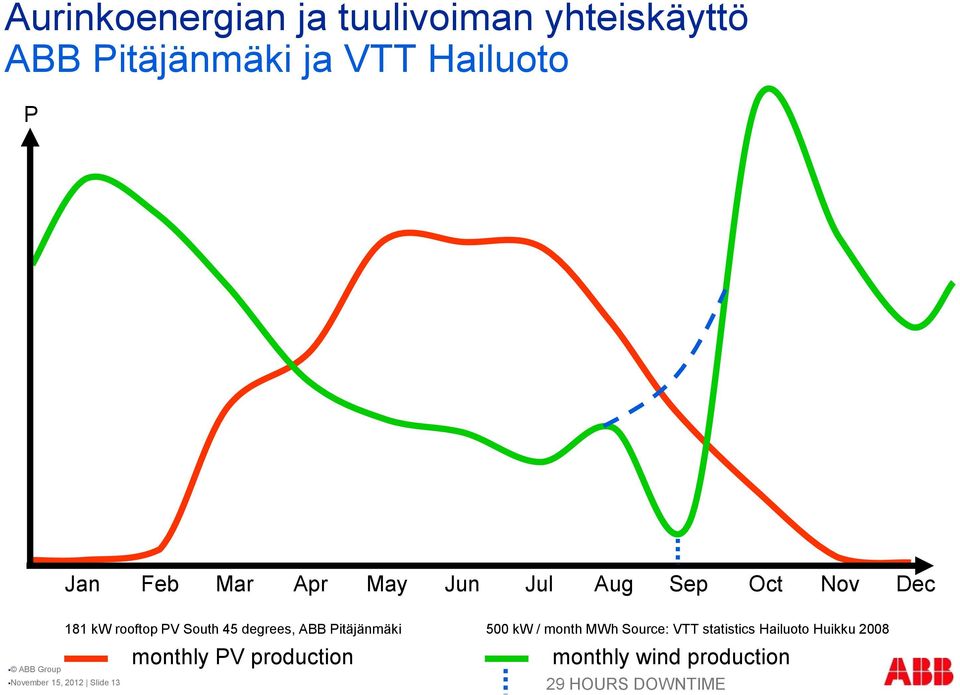

13 Aurinkoenergian ja tuulivoiman yhteiskäyttö ABB Pitäjänmäki ja VTT Hailuoto P Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec November 15, 2012 Slide kw rooftop PV South 45 degrees, ABB Pitäjänmäki monthly PV production 500 kw / month MWh Source: VTT statistics Hailuoto Huikku 2008 monthly wind production 29 HOURS DOWNTIME

14 Aurinkosähköjärjestelmät Järjestelmän yleiskuvaus PV = Photovoltaic = Valosähköilmiön aiheuttama (tasa)jännite PV module = aurinkosähköpaneeli tai moduuli String = paneelijono Array = paneelisto PV generator = Aurinkosähkögeneraattori ABB Group November 15, 2012 Slide 14

15 Aurinkosähköinvertterit Perusominaisuudet Automaattinen käynnistys aamulla Korkea hyötysuhde, korkea osahyötysuhde ja toiminta aurinkosähkögeneraattorin maksimitehopisteessä (maximum power point tracker, MPPT) DC jännitteen matala huojunta (ripple voltage) Matalat yliaaltojen osuus verkkoon syötetyssä AC tehossa Korkea tehokerroin (cos fii) Automaattinen irtikytkentä sähköverkosta verkon vikatapauksissa (Anti-islanding protection) Toiminta ylikuormitustilanteissa määritelty Suojaus jännitepiikkejä vastaan Maavirranvalvonta ABB Group November 15, 2012 Slide 15

16 Aurinkosähköinvertterit ABB:n tarjonta ABB Group November 15, 2012 Slide 16

17 Aurinkoenergia-toimitukset Laitteet ja asennus Suunnittelu ja käyttöönotto Huolto- ja kunnossapitopalvelut Luvat, tarkastukset Laitetoimitus Perustoimitus Laajatoimitus Avaimet käteen ABB Group November 15, 2012 Slide 17

18 Meidän kanssamme pääset parhaisiin tuloksiin ABB Oy Tarjoamme markkinajohtajan tuotteet ja teknologian + parhaan ratkaisu- ja palveluosaamisen = Saat alan vahvimman kumppanin. November 15, 2012 Slide 18

19 ABB Oy, Service November 15, 2012 Slide 19
