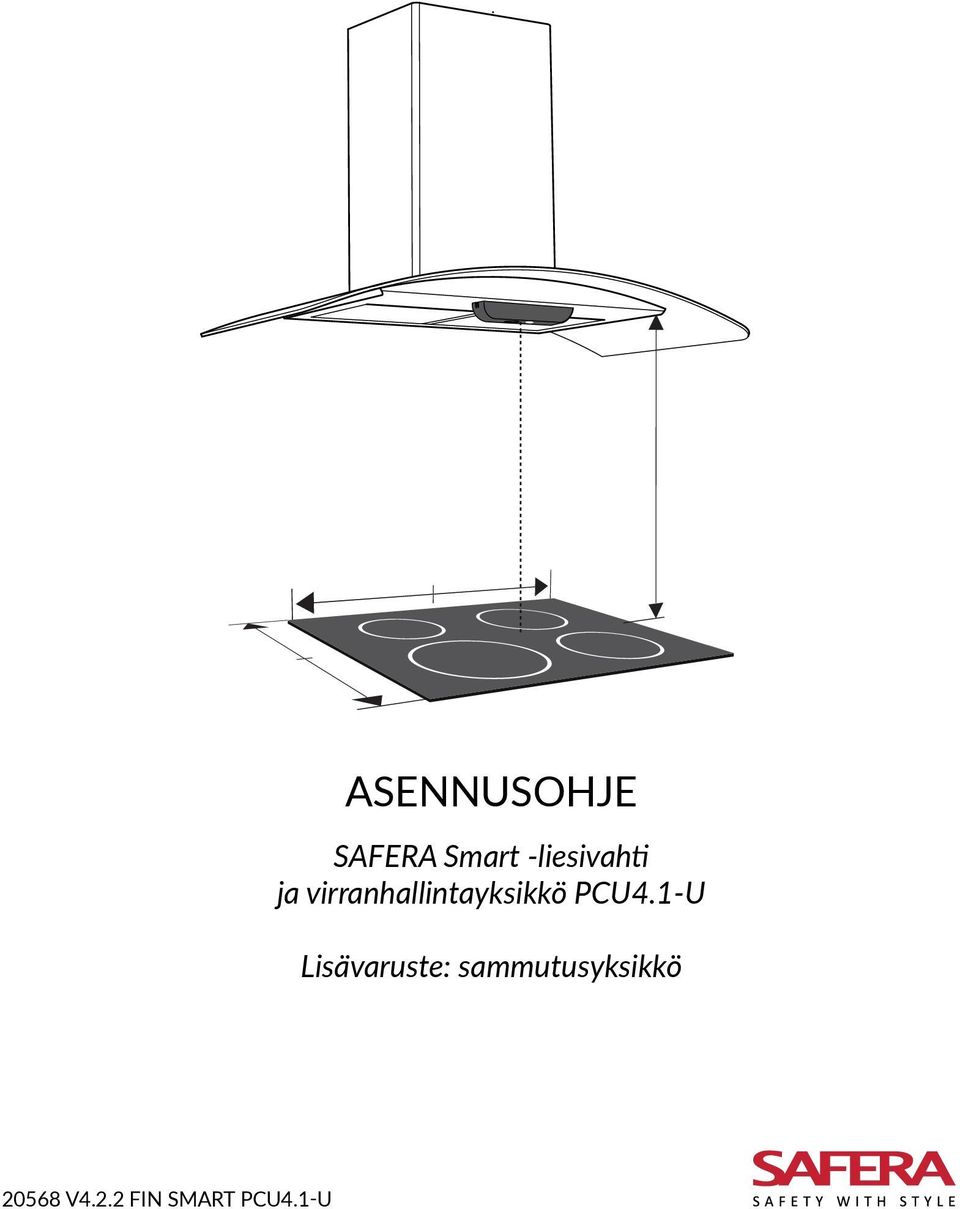

1 ASENNUSOHJE SAFERA Smart -liesivahti ja virranhallintayksikkö PU.-U Lisävaruste: sammutusyksikkö 068 V.. FIN SMART PU.-U

2 SISÄLLYSLUETTELO VAROITUKSET. VALMISTELUT. Valmistelut. Asennus. Asennuksen vianmääritys. Lisävaruste: vesivuotovahdin asentaminen Noudata näitä ohjeita huolellisesti ja kiinnitä erityistä huomiota seuraavalla tavalla merkittyihin ohjeisiin: Noudata varoituksella merkittyjä ohjeita erityisen huolellisesti välttääksesi henkilö- ja omaisuusvahinkoja. HUOMAUTUS Noudata huomiolla merkittyjä ohjeita huolellisesti välttääksesi omaisuusvahinkoja. Lue käyttö- ja asennusohjeet ennen tuotteen käyttöä ja asennusta. Asenna ja tarkista laitteen toimintakunto ohjeiden mukaisesti. SAFERA ei vastaa laitteista, joita ei ole asennettu ohjeiden mukaisesti. Varmista, että liesivahti on lieden kanssa yhteensopiva (ks. kappale.). Jos verkkoliitäntäjohto vaurioituu, on valmistajan tai valmistajan huoltoedustajan vaihdettava se vaaran välttämiseksi. Sähkökytkennät saa tehdä vain ammattitaitoinen sähköasentaja. HUOMAUTUS Jos laite on varastoitu kylmässä tilassa, sen on annettava lämmetä huoneenlämpöiseksi ennen kytkemistä sähköverkkoon. Tarkista pakkauksen sisältö ja laitteen kunto silmämääräisesti ennen asennusta: Keskusyksikkö (asennettu valmiiksi liesituulettimeen) A Virtalähde D Virranhallintayksikkö Sammutinyksikkö E (lisävaruste) Käyttö- ja asennusohjeet Vaatimustenmukaisuusvakuutus A Jos havaitset laitteen kunnossa puutteita, ota yhteys jälleenmyyjään. D E Vihjeet opastavat laitteen käytössä.

3 ASENNUS - VAIHE /6 Asenna keskusyksikkö Asenna liesituuletin siten, että liesivahdin keskusyksikkö A asettuu näiden mittojen mukaisesti: ❽ ❾ ❸ ❶ ❷ ❹ ❺ ❻ ❼ Anturi Suutin Leveyssuunta Keskusyksikkö lieden keskikohtaan ± mm. Sammutuksella varustettu: Lieden leveys Max. 60 cm Asennuskorkeus 0-60 cm cm Ilman sammutusta. Yhteensopivuus SAFERA-liesivahti on yhteensopiva useimpien kotitalouksiin tarkoitettujen sähköliesien, -liesitasojen ja uunien kanssa: Perinteiset valurautaliedet ja liesitasot Keraamiset liedet ja liesitasot Induktioliedet ja liesitasot Turvaliedet ja liesitasot joissa on ajastin, jälkilämmönosoittimet, lapsilukko tai oma virrankatkaisujärjestelmä SAFERA Smart sopii enintään 90 cm leveille liesille, ks. asennus vaihe /6.. Käyttöpaneeli A ❶ Lapsilukkopainike ❷ OK-painike ❸ Lapsilukon merkkivalo ❹ Aktiivisuuden merkkivalo ❺ Lieden vaaratilanteen merkkivalo ❻ Sammutushälytyksen merkkivalo (sammutus lisävaruste) ❼ Vesivuotohälytyksen merkkivalo (vesivuotovahti lisävaruste) ❽ Säätötilan painike ❾ Huoltotarpeen merkkivalo Syvyyssuunta Keskusyksikkö lieden keskikohtaan ±0 mm. Sammutusalueen halkaisija on noin 60 cm, kun asennuskorkeus on yllä olevan taulukon mukainen. Asennuskorkeus vaikuttaa sammutusalueen kokoon ja sammutustehoon. Lieden leveys Max. 60 cm HUOMAUTUS Asennuskorkeus - 7 cm cm 60-7 cm Keskusyksikkö A kytketään virtalähteellä D pistorasiaan ns. kiinteänä asennuksena (pitkäaikainen käyttö). Varmista, että pistorasia täyttää sille asetetut vaatimukset.

4 ASENNUS - LISÄVARUSTE Asenna sammutusyksikkö Varmista, ettei sammutusyksikön E letku jää puristuksiin tai ole litistynyt. Letkun minimitaivutussäde on 0mm. Sammutinyksikön E korkein sallittu käyttölämpötila on 0. Joissain liesituuletinmalleissa sammutinyksikkö on tehtaalla valmiiksi asennettu. Tarkista tällöin letkun ja liittimen kytkentä. Asenna sammutinyksikkö E liesituulettimen päälle alla olevien kuvien (asennustapa A tai B) ja vaiheiden -6 mukaisesti. Vaihtoehto E A Huomaa vaiheessa : jos kiinnitysteline on valmiiksi kiinnitetty liesituulettimeen, aloita kytkentä vaiheesta. Sammutinyksikön E huollon ja vaihdon saa suorittaa vain valtuutettu asentaja. Max. T<0 Min. R>0mm Vaihtoehto B E 6 6 7

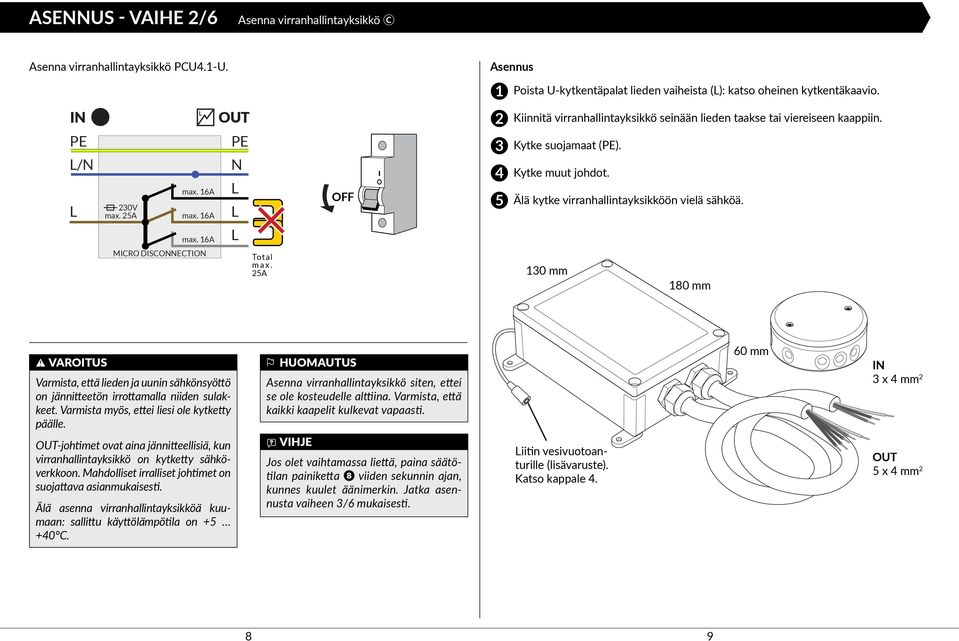

5 ASENNUS - VAIHE /6 Asenna virranhallintayksikkö Asenna virranhallintayksikkö PU.-U. Asennus Poista U-kytkentäpalat lieden vaiheista (L): katso oheinen kytkentäkaavio. IN OUT Kiinnitä virranhallintayksikkö seinään lieden taakse tai viereiseen kaappiin. PE L/N L 0V max. A max. 6A max. 6A PE N L L OFF Kytke suojamaat (PE). Kytke muut johdot. Älä kytke virranhallintayksikköön vielä sähköä. max. 6A L MIRO DISONNETION Total max. A 0 mm 80 mm Varmista, että lieden ja uunin sähkönsyöttö on jännitteetön irrottamalla niiden sulakkeet. Varmista myös, ettei liesi ole kytketty päälle. OUT-johtimet ovat aina jännitteellisiä, kun virranhallintayksikkö on kytketty sähköverkkoon. Mahdolliset irralliset johtimet on suojattava asianmukaisesti. Älä asenna virranhallintayksikköä kuumaan: sallittu käyttölämpötila on HUOMAUTUS Asenna virranhallintayksikkö siten, ettei se ole kosteudelle alttiina. Varmista, että kaikki kaapelit kulkevat vapaasti. Jos olet vaihtamassa liettä, paina säätötilan painiketta ❽ viiden sekunnin ajan, kunnes kuulet äänimerkin. Jatka asennusta vaiheen /6 mukaisesti. Liitin vesivuotoanturille (lisävaruste). Katso kappale. 60 mm IN x mm OUT x mm 8 9

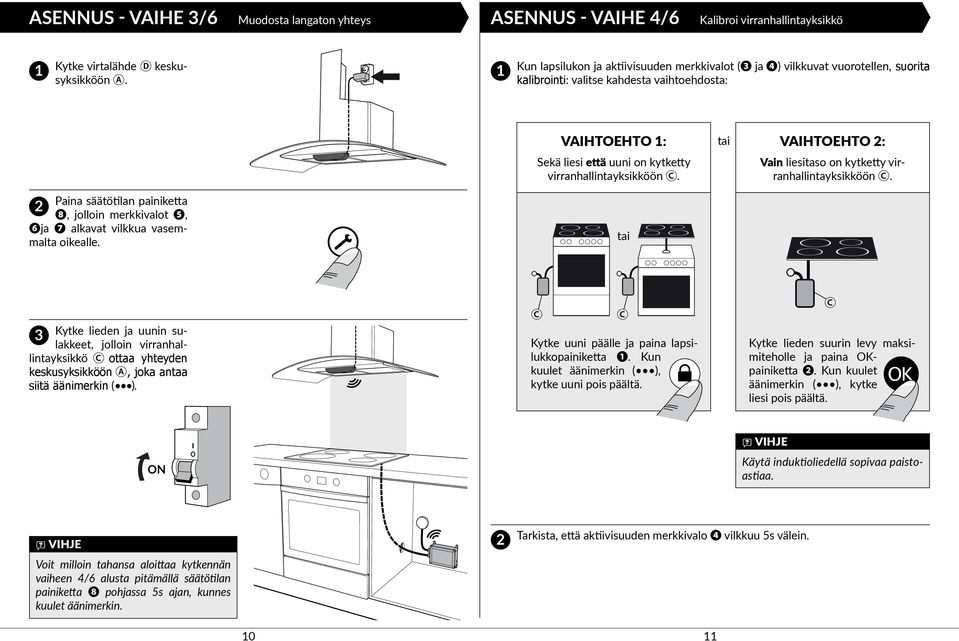

6 ASENNUS - VAIHE /6 Muodosta langaton yhteys ASENNUS - VAIHE /6 Kalibroi virranhallintayksikkö Kytke virtalähde D keskusyksikköön A. kalibrointi: valitse kahdesta Kun lapsilukon ja aktiivisuuden merkkivalot (❸ ja ❹) vilkkuvat vuorotellen, suorita vaihtoehdosta: VAIHTOEHTO : Sekä liesi että uuni on kytketty virranhallintayksikköön. tai VAIHTOEHTO : Vain liesitaso on kytketty virranhallintayksikköön. Paina säätötilan painiketta ❽, jolloin merkkivalot ❺, ❻ja ❼ alkavat vilkkua vasemmalta oikealle. tai Kytke lieden ja uunin sulakkeet, jolloin virranhallintayksikkö ottaa yhteyden keskusyksikköön A, joka antaa siitä äänimerkin ( ). Kytke uuni päälle ja paina lapsilukkopainiketta ❶. Kun kuulet äänimerkin ( ), kytke uuni pois päältä. Kytke lieden suurin levy maksimiteholle ja paina OKpainiketta ❷. Kun kuulet äänimerkin ( ), kytke liesi pois päältä. ON Käytä induktioliedellä sopivaa paistoastiaa. Voit milloin tahansa aloittaa kytkennän vaiheen /6 alusta pitämällä säätötilan painiketta ❽ pohjassa s ajan, kunnes kuulet äänimerkin. Tarkista, että aktiivisuuden merkkivalo ❹ vilkkuu s välein. 0

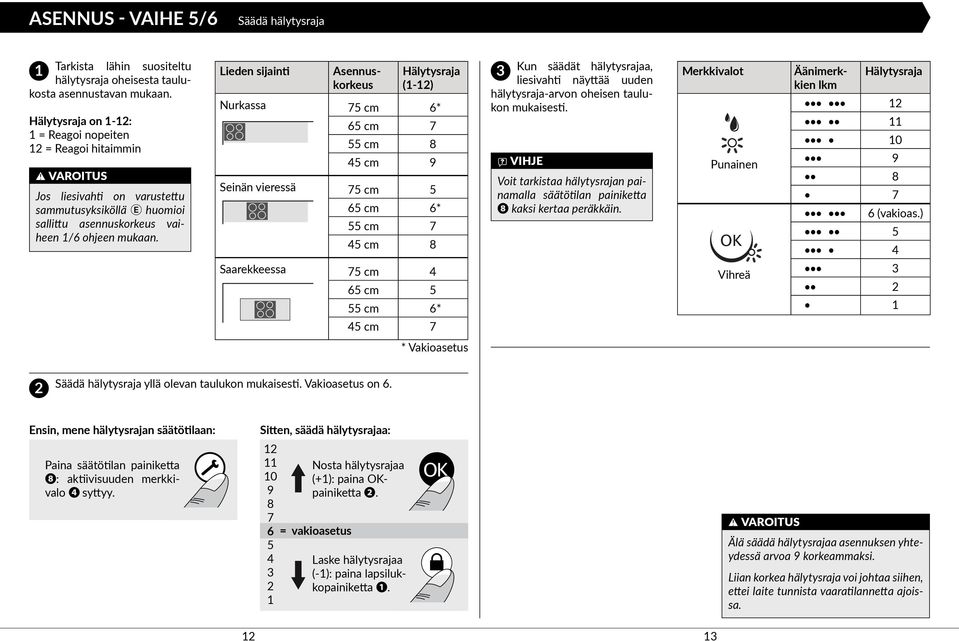

7 ASENNUS - VAIHE /6 Säädä hälytysraja Tarkista lähin suositeltu hälytysraja oheisesta taulukosta asennustavan mukaan. Hälytysraja on -: = Reagoi nopeiten = Reagoi hitaimmin Jos liesivahti on varustettu sammutusyksiköllä E huomioi sallittu asennuskorkeus vaiheen /6 ohjeen mukaan. Lieden sijainti Asennuskorkeus Hälytysraja (-) Nurkassa 7 cm 6* 6 cm 7 cm 8 cm 9 Seinän vieressä 7 cm 6 cm 6* cm 7 cm 8 Kun säädät hälytysrajaa, liesivahti näyttää uuden hälytysraja-arvon oheisen taulukon mukaisesti. Voit tarkistaa hälytysrajan painamalla säätötilan painiketta ❽ kaksi kertaa peräkkäin. Merkkivalot Punainen Äänimerkkien Hälytysraja lkm (vakioas.) Saarekkeessa 7 cm 6 cm cm 6* Vihreä cm 7 * Vakioasetus Säädä hälytysraja yllä olevan taulukon mukaisesti. Vakioasetus on 6. Ensin, mene hälytysrajan säätötilaan: Paina säätötilan painiketta ❽: aktiivisuuden merkkivalo ❹ syttyy. Sitten, säädä hälytysrajaa: Nosta hälytysrajaa (+): paina OKpainiketta ❷. = vakioasetus Laske hälytysrajaa (-): paina lapsilukkopainiketta ❶. Älä säädä hälytysrajaa asennuksen yhteydessä arvoa 9 korkeammaksi. Liian korkea hälytysraja voi johtaa siihen, ettei laite tunnista vaaratilannetta ajoissa.

8 ASENNUS - VAIHE 6/6 Käyttöönottotarkastus VALMIS!. ASENNUKSEN VIANMÄÄRITYS Tarkista asennuksen jälkeen laitteen toimintakunto ja täytä käyttöönottotarkastuslista: Kaikki lieden levyt aiheuttavat lapsilukkohälytyksen. Uuni (jos kytketty) aiheuttaa lapsilukkohälytyksen. Lapsilukko katkaisee sähköt kaikista lieden levyistä ja uunista. Huoltotarpeen merkkivalo ❾ ei pala asennuksen jälkeen. Hälytysraja on asetettu keittiöympäristöön sopivaksi. Katso vaihe /6. Asennuspäivämäärä Asennuspaikka Asentaja Ongelma Asennus ei etene odotetusti. Keskusyksikkö A ei reagoi painikkeiden painamiseen eikä yksikään varoitusvala pala. Toimenpiteet Voit milloin tahansa aloittaa kytkennän vaiheen /6 alusta pitämällä säätötilan painiketta ❽ pohjassa s ajan, kunnes kuulet äänimerkin. Tarkista, että virtalähde D on kytketty pistorasiaan, ja että pistorasiaan tulee virta. Yksikään levy ei aiheuta hälytystä. Langaton yhteys ei ole muodostunut oikein. Aloita asennus uudelleen vaiheesta /6 pitämällä säätötilan painiketta ❽ pohjassa s ajan, kunnes kuulet äänimerkin. Liesivahti katkaisee liedestä sähköt, mutta sähköt kytkeytyvät heti takaisin. Jos huoltotarpeen merkkivalo ❾ palaa jatkuvasti, laitteessa on toimintahäiriö. Paina OK-painiketta ❷, jolloin laite ilmoittaa vian tyypin oikealla esitetyn mukaisesti. Tarkista, että virranhallintayksikkö on kytketty oikein, erityisesti, että liesi on kytketty OUT-kaapeliin. Vilkahtaa kerran: Vika radioyhteydessä virranhallintayksikköön. Vilkahtaa kahdesti: Virranhallintayksikön vika. Vilkahtaa kolme kertaa: Virranhallintayksikkö on ylikuumentunut. Vilkahtaa kerran: Anturivika. Vilkahtaa kahdesti: Sammutinyksikön E huoltoväli täynnä. Ota yhteys SAFERA:n tuotetukeen. Vilkahtaa kolme kertaa: Virtalähteen D vika. Vilkahtaa kerran: Sammutinyksikkö E on lauennut ja se tulee vaihtaa uuteen. Ota yhteys SAFERA:n tuotetukeen. Vilkahtaa kahdesti: Tarkista sammutinyksikön E kaapelin liitännät.

9 . VESIVUOTOVAHDIN ASENTAMINEN (lisävaruste) Liesivahti voidaan varustaa enintään neljällä SAFERA-vesivuotovahdilla. Vuotoanturit asennetaan todennäköisiin vuotopaikkoihin, kuten astianpesukoneen vuotokaukaloon tai allaskaapin pohjalle. Kiinnitä vuotoanturi F paikoilleen. Kytke vuotoanturin liitin G virranhallintayksikön liittimeen H. I. Mahdollisen lisäanturin liitin kytketään G edellisen anturin liittimeen Testaa uloimman anturin F toiminta asettamalla kostutettu paperipyyhe anturia vasten noin sekunnin ajaksi. Kun vuotovahti havaitsee vettä, keskusyksikkö A antaa äänimerkin, vesivuotohälytyksen merkkivalo ❼ vilkkuuu. G H F I Kuittaa vuotohälytys OK-painikkeella ❷ ja puhdista ja kuivaa anturi. Jos anturia ei kuivata, laite antaa uuden hälytyksen tunnin kuluttua hälytyksen kuittaamisesta. 6
