Meltolan jätevedenpuhdistamon käyttö- ja päästötarkkailu

Transkriptio

1 IMATRAN VESI Meltolan jätevedenpuhdistamon käyttö- ja päästötarkkailu Osavuosiyhteenveto I/2019 FCG SUUNNITTELU JA TEKNIIKKA OY P31063P003

2 Osavuosiyhteenveto I/ (14) Meri Sipilä Sisällysluettelo 1 Yleistä Tulokuormitus Vesimäärät ja lämpötila Ainemäärät 2 3 Esiselkeytys Puhdistustulos Tulosten tarkastelu... 5 Liitteet Liite 1: Laskentajakson tulosten yhdistelmätaulukko... 1 Liite 2: Käyttötarkkailun yhteenvetolomakkeet... 1 Liite 3: Viikkovirtaamat... 1 Liite 4: Päivittäisten ohitusten yhteenveto... 1 Liite 5: Virtaamakuvaajat... 1 Liite 6: SYNLAB Analytics & Services Finland Oy:n analyysimenetelmät ja määritysrajat... 1

3 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/ (5) Meltolan jätevedenpuhdistamon käyttö- ja päästötarkkailu Osavuosiyhteenveto I/ Yleistä Imatran Veden Meltolan jätevedenpuhdistamon toimintaa tutkittiin vuoden 2019 ensimmäisellä vuosineljänneksellä (tammikuu maaliskuu) tarkkailuohjelman mukaisesti kuusi kertaa. Näytepäivät olivat 7.1., 22.1., 5.2., 19.2., ja Jaksolla otettiin myös kuivatun lietteen näyte Jätevedenpuhdistamon toimintaa on tarkkailtu vuoden 2017 alusta lähtien tarkkailuohjelman (FCG Suunnittelu ja Tekniikka Oy, ) mukaisesti. Puhdistamon lupamääräykset perustuvat toistaiseksi voimassa olevaan, Itä-Suomen ympäristölupaviraston myöntämään ympäristölupaan (Nro 111/07/2, Dnro ISY-2006-Y-238). Tulevan ja lähtevän veden näytteet kerättiin virtaamaohjatusti automaattisilla näytteenottimilla vuorokautisina kokoomanäytteinä klo 7-7 siten, että näytepäivä on keruun loppumispäivä, jolloin otetaan myös aktiivilietteen kertanäytteet. Esiselkeytetyn veden näyte kerättiin käsin työpäivän aikana. Näytteenotosta vastasi prosessityönjohtaja Jari Purhonen Imatran Vedestä. Näytteiden raportoinnista vastasi FCG Suunnittelu ja tekniikka Oy. Näytteet analysoitiin SYNLAB Analytics & Services Finland Oy:n (aik. nimi Novalab Oy) ympäristölaboratoriossa Karkkilassa. SYNLAB Analytics & Services Finland Oy on FINAS -akkreditointipalvelun akkreditoima testauslaboratorio T071, joka täyttää standardin ISO/IEC vaatimukset. Laboratorion pätevyysalueen kuvaus on esitetty FINASakkreditointipalvelujen www-sivuilla ( > akkreditoidut toimijat > testauslaboratoriot > hakusana: T071 > hae > scope/etusivu). 2 Tulokuormitus 2.1 Vesimäärät ja lämpötila Jakson tulovirtaamat ja ohitukset Meltolan jätevedenpuhdistamolla on esitetty taulukossa 1, viikkovirtaamat liitteessä 3 ja tulovirtaama grafiikkana liitteessä 5. Taulukko 1. Meltolan jätevedenpuhdistamon virtaamat ja ohitukset jaksolla I/2019. Parametri Laatu Näytepäivät Koko jakso Tuleva vesimäärä, keskimäärin m 3 /d Ohitus, verkostossa m 3 (m³/d) - - Ohitus, m 3 (m³/d) - - Ohitus, yhteensä m 3 (m³/d) - - Minimivesimäärä, tuleva m 3 /d Maksimivesimäärä, tuleva m 3 /d Biologisesti käsitelty vesimäärä m³/d Jakson keskimääräinen kokonaismäärä oli 60 % puhdistamon mitoitusvirtaamasta ( m³/d), eli keskivirtaama oli mitoitusvirtaamaa jonkin verran pienempi. Maaliskuussa vuorokauden maksimi- ja keskivirtaamat ylittivät mitoitusvirtaaman, mutta jakson muina kuukausina mitoitusvirtaama ei ylittynyt.

4 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/ (5) 2.2 Ainemäärät Näytepäivien keskimääräinen vuorokausivirtaama oli selvästi alhaisempi kuin koko jakson keskimääräistä virtaamaa. Näytepäivien minimivirtaama vastasi hyvin koko jakson minimivirtaamaa. Näytepäivien maksimivirtaama oli jakson keskivirtaaman tasoa eli selvästi matalampi kuin koko jakson maksimivirtaama. Jaksolla ei tehty ohituksia. Vastaanotetun sakokaivolietteen kuorma sisältyy tulovirtaamaan. Sakokaivolietettä otettiin jaksolla vastaan yhteensä 685 m³ eli keskimäärin 7,6 m³/d. Tuonti keskittyy pääosin arkipäiville. Tulokuormituksen keskimääräiset ainemäärät on esitetty taulukossa 2. Jakson kuormituslaskennan yhteenvetotaulukko on esitetty liitteessä 1. Taulukko 2. Meltolan jätevedenpuhdistamon tuleva kuormitus neljältä edelliseltä jaksolta. Jakso Laatu BOD7(ATU) Kok. fosfori Kok. typpi Kiintoaine CODCr II/2018 kg/d mg/l 81 2, III/2018 kg/d mg/l 140 5, IV/2018 kg/d mg/l 145 5, I/2019 kg/d mg/l 140 5, Jakson BOD-kuorma oli 26 % puhdistamon mitoituskuormasta (5 920 kg BOD7/d) eli huomattavasti puhdistamon mitoituskuormaa alhaisempi. Tulevan jäteveden kuorma oli edellisiä jaksoja korkeampi BOD:n, kokonaisfosforin ja COD:n osalta, mutta väkevyydeltään vesi oli edeltävien kahden jakson tasolla näiden parametrien osalta. Kiintoaineen osalta kuormitus oli alhaisempi kuin edeltävällä jaksolla, mutta jakson III/2018 kanssa samaa tasoa. Kokonaistypen kuorma oli samaa tasoa kuin kahdella edeltävällä tasolla, mutta pitoisuus oli alhaisempi. Keskimääräiset ravinnesuhdeluvut (BOD:N:P) olivat 100:25:3,7. Ravinnesuhteet vastasivat yhdyskuntajätevettä, jossa typen ja fosforin määrä on hieman koholla suhteessa orgaanisen aineen kuormaan. Jäteveden COD:BOD-suhde oli 2,2, joten tuleva sisältää runsaasti ainesta, joka on biologisesti vaikeasti hajoavaa. Keskimääräinen orgaaninen kuormitus vastasi noin asukkaan kuormitusta, kun asukasvastineluvun laskentaperusteena käytetään 70 g BOD7/as./d. Asukasvastineluku tarkistetaan vuosiyhteenvedon yhteydessä VnA 888/2006 mukaisella laskentatavalla.

5 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/ (5) 3 Esiselkeytys Taulukossa 3 on esitetty esiselkeytyksen tulokset. Näytekertaiset tulokset on esitetty liitteessä 1. Esiselkeytyksen reduktio on laskettu verrattuna tulevaan jäteveteen. Taulukko 3. Esiselkeytyksen jaksokohtaiset tulokset kuluvalta vuodelta. Parametri I/2019 II/2019 III/2019 IV/2019 BOD7(ATU) mg/l 56 red. % 59 Kok. fosfori mg/l 3,0 red. % 41 Kok. typpi mg/l 39 red. % -12 Kiintoaine mg/l 82 red. % 60 Esiselkeytys toimi jaksolla hyvin. Kiintoaineesta 60 % poistui esiselkeytyksessä ja BOD:n reduktio oli 59 %. Jaksolla I esiselkeytyksen pintakuorma oli vuorokausikeskiarvona 0,48 m/h (maksimi 1,5 m/h). BOD-typpisuhde ilmastukseen oli noin 1,4, mikä on kokonaistypenpoistoa ajatellen matala arvo. Jätevedenpuhdistamolla ei ole typenpoistovelvoitetta.

6 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/ (5) 4 Puhdistustulos Jätevedenpuhdistamon laskentajaksojen keskimääräiset puhdistustulokset on esitetty taulukossa 4. Taulukko 4. Meltolan puhdistamon jaksokohtainen puhdistustulos. Parametri Laatu I/ 2019 II/ 2019 III/ 2019 IV/ 2019 Rajaarvot BOD7(atu) - käsitelty mg/l 6,1 % 96 - vesistöön mg/l 6,1 10 % CODCr - käsitelty mg/l 29 % 90 - vesistöön mg/l *** % *** Kok. fosfori - käsitelty mg/l 0,4 % 92 - vesistöön mg/l 0,4 0,5 % Kok. typpi - käsitelty mg/l 33 % 4,9 - vesistöön mg/l 33 % 4,9 Ammoniumtyppi - käsitelty mg/l 17 % * 50 - vesistöön mg/l 17 %** 50 Kiintoaine - käsitelty mg/l 6,0 % 97 - vesistöön mg/l 6,0 35*** % 97 90*** * nitrifikaatioaste prosessissa ** kokonaisnitrifikaatioaste *** VnA 888/2006 mukaiset raja-arvot, joiden on täytyttävä näytekertakohtaisesti. Jakson puhdistustulos oli hyvä ja se täytti ympäristölupamääräyksen vaatimukset kaikilta osin. Jaksolla ei tehty ohituksia. Tulos täytti näytekertakohtaisesti tarkasteltavat VnA 888/2006 vaatimukset kaikilla jakson näytekerroilla. Puhdistamolle ei ole ympäristöluvassa määrätty kokonaistypenpoistovelvoitetta, minkä vuoksi VnA:n 888/2006 taulukossa 2 annettua kokonaistypen vuosittaista raja-arvoa ei sovelleta.

7 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/ (5) 5 Tulosten tarkastelu Jakson I puhdistustulos täytti ympäristölupamääräyksen vaatimukset kokonaisuudessaan. Myös valtioneuvoston asetuksen 888/2006 raja-arvot saavutettiin kaikilla tarkkailukerroilla. Jakson tulovirtaama korkein maaliskuussa sulamisvesien vuoksi. Vuotovesiprosentti oli 48 % jaksolla I. Jakson aikana jatkokäsiteltäväksi kuljetetun lietteen määrä oli yhteensä tonnia, eli keskimäärin kg/d. Jakson aikana otetun kuivatun lietteen näytteen kuivaainepitoisuus 20 %TS. Kuivatun lietteen näytteestä analysoidut metallipitoisuudet alittivat MMM:n asetuksessa 24/11 asetetut enimmäispitoisuudet lannoitevalmisteille. Liukoinen kokonaisfosfori oli matalalla tasolla vaihdellen välillä 0,08 0,13 mg/l yhtä kertaa lukuun ottamatta, jolloin pitoisuus oli 0,3 mg/l. Ferrosulfaattia annosteltiin jakson aikana 124 tn, eli noin kg/d ja noin 120 g/m 3. Puhdistamon kokonaisenergiankulutus oli noin 236 MWh eli noin 0,23 kwh/m 3. Ilmastusenergian osuus oli 63 %. Ilmastuksessa käytettiin energiaa poistettua BOD-kiloa kohden 1,12 kwh/kgbod. Hyväksynyt: Henri Haimi prosessisuunnittelija, TkT Laatinut: Meri Sipilä suunnittelija, DI

8 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/2019 Liite 1(1/2) Liite 1: Laskentajakson tulosten yhdistelmätaulukko

9 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/2019 Liite 1(2/2)

10 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/2019 Liite 2 Liite 2: Käyttötarkkailun yhteenvetolomakkeet KÄSITELTY OHITUS VEDEN FERRO SÄHKÖN KUIV. SAKOK. VÄLPE m³/kk KULUT. KULUT. LIETE LIETE Min. Kesk. Maks. Kok.virt. m³/kk d m³/kk d m³/kk d m³/kk d m³/kk tn/kk kwh tn/kk m³/kk tn/kk TAMMI HELMI MAALIS HUHTI TOUKO KESÄ HEINÄ ELO SYYS LOKA MARRAS JOULU Yhteensä koko vuonna Keskim. vuorokautta kohti

11 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/2019 Liite 3 Liite 3: Viikkovirtaamat IMATRAN VESI JÄTEVEDENPUHDISTAMON VIIKKOVIRTAAMAT 2016 VIIKKO KOK.VIRTAAMA Q MAX Q MIN VIIKKO KOK.VIRTAAMA Q MAX Q MIN m 3 /vkko m 3 m 3 m 3 /vkko m 3 m Jaksoon I kuuluu viikot 1 13.

12 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/2019 Liite 4 Liite 4: Päivittäisten ohitusten yhteenveto Ei ohituksia jaksolla I. Ohitukset: 1. Esikäsitelty 2. Käsittelemätön 3. Ohitus pumppaamolla 1. Esikäsitelty : Ylivuodot johtuvat sulamisen tai sateiden aiheuttamista epätavallisen suurista virtaamista, tai äkillisistä laitehäiriöistä. 2. Käsittelemätön : Ylivuodot johtuvat sulamisen tai sateiden aiheuttamista epätavallisen suurista virtaamista, tai äkillisistä laitehäiriöistä. 3. Ohituspumppaamolla : Ylivuodot johtuvat sulamisen tai sateiden aiheuttamista epätavallisen suurista virtaamista, sähkökatkoista tai äkillisistä vioista.

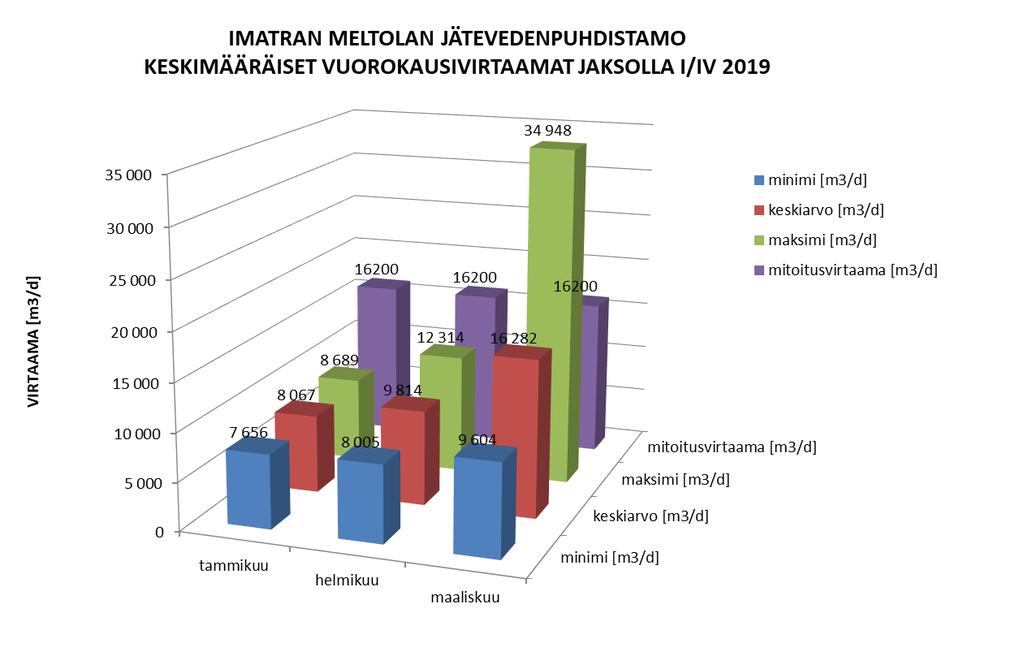

13 FCG SUUNNITTELU JA TEKNIIKKA OY Osavuosiyhteenveto I/2019 Liite 5 Liite 5: Virtaamakuvaajat

14 Versio JSa & EL 1/7 VESIANALYYSIMENETELMÄT, MITTAUSEPÄVARMUUDET, MÄÄRITYSRAJAT SEKÄ AKKREDITOINNIT Analyysi Menetelmä Mittausepävarmuus (ns. laajennettu* mittausepävarmuus) Aistinvaraiset määritykset (ulkonäkö, haju, maku) Alkaliteetti, automaattinen titraattori Alkaliteetti, manuaalinen menetelmä Alumiini, Al Alumiini, Al (liukoinen ja Alumiini, Al (liukoinen ja Alumiini, Al (liukoinen ja Ammoniumtyppi, NH 4 -N Ammoniumtyppi, NH 4 -N Ammoniumtyppi, NH 4 -N Antimoni, Sb (liukoinen ja Antimoni, Sb (liukoinen ja Antimoni, Sb Arseeni, As (liukoinen ja Arseeni, As (liukoinen ja Arseeni, As Barium, Ba (liukoinen ja Barium, Ba (liukoinen ja Biologinen hapenkulutus BHK7 ja BHK7(ATU) E. coli -bakteerit Elohopea, Hg (liukoinen ja Elohopea, Hg (liukoinen ja Elohopea, Hg ISO 6658 (2005): Sensory analysis, methodology, general guidance. Standard Methods for the Examination of Water and Wastewater (1998) 2320 B, mod. (Novalab 078) < 0,5 mmol/l: ± 0,05 mmol/l > 0,5 mmol/l: ± 10 % Määritysraja 0,04 mmol/l Akkreditointi / matriisi Ei SFS-EN ISO (Novalab 037) ± 10 % 0,04 mmol/l Ei SFS-EN ISO (Novalab 067), ± 20 % 0,1 mg/l Ei < 1 10 µg/l: ± 17 % > 10 µg/l: ± 16 % 1,0 µg/l Talousvesi < 1 10 µg/l: ± 22 % > 10 µg/l: ± 14 % 1,0 µg/l Luonnonvesi ± 16 % 5,0 µg/l Jätevesi Sisäinen menetelmä CFA, perustuu Bran-Luebbe Method G , automaattianalysaattori (Novalab 086) SFS 3032 (1976), spektrofotometrinen menetelmä (Novalab 041) Foss typpianalysaattori, kjeldahl (Novalab 001.B) < 0,10 mg/l: ± 15 µg/l > 0,10 mg/l: ± 15 % 0,02 0,05 mg/l: ± 30 % 0,05 0,1 mg/l: ± 20 % > 0,1 mg/l: ± 10 % 2 mg/l: ± 50 %, 2 10 mg/l: ± 30 % > 10: ± 20 % 0,022 mgn/l 0,02 mgn/l Ei 0,5 mg/l Ei 0,1 100 µg/l: ± 20 % 0,1 µg/l Talous- ja luonnonvesi 0,1 0,5 µg/l: ± 36 % > 0,5 µg/l: ± 15% 0,2 µg/l Jätevesi 0,01 0,1 mg/l ± 50 % SFS-EN ISO (Novalab 068), 0,11 0,5 mg/l ± 20 % > 0,5 mg/l ± 10 % 0,01 mg/l Ei 0,2 100 µg/l: ± 17 % 0,2 µg/l Talous- ja luonnonvesi 0,1 100 µg/l: ± 12 % 0,1 µg/l Jätevesi SFS-EN ISO (Novalab 068), 0,01 0,1 mg/l: ± 50 % 0,11 0,5 mg/l: ± 20 % > 0,5 mg/l: ± 10 % 0,01 mg/l Ei 0,2 500 µg/l: ± 16 % 0,2 µg/l Talous- ja luonnonvesi 0,1 500 µg/l: ± 16 % 0,1 µg/l Jätevesi SFS-EN (1998), SFS-EN < 5 mg/l: ± 1 mg/l 2 (1998) (Novalab 090) 5 mg/l: ± 17 % 1,5 mgo/l Luonnon- ja SFS 4088 (2001) SFS 3016 (2001) Talous- ja luonnonvesi Talous- ja luonnonvesi ISO :2012 Talous-, verkosto-, luonnon- ja 0,1 10 µg/l: ± 23 % 0,1 µg/l Talous- ja luonnonvesi 0,1 1,0 µg/l: ± 46 % > 1,0 µg/l ± 40 % 0,1 µg/l Jätevesi 0,01 0,1 mg/l: ± 50 % SFS-EN ISO (Novalab 068), 0,11 0,5 mg/l: ± 20 % > 0,5 mg/l :± 10 % 0,01 mg/l Ei SYNLAB Analytics Services Finland Oy Lepolantie Karkkila Finland Puh karkkila@synlab.com Y-tunnus Kotipaikka Karkkila Alv.rek.

15 Versio JSa & EL 2/7 VESIANALYYSIMENETELMÄT, MITTAUSEPÄVARMUUDET, MÄÄRITYSRAJAT SEKÄ AKKREDITOINNIT Analyysi Menetelmä Mittausepävarmuus (ns. laajennettu* mittausepävarmuus) Fekaaliset koliformiset bakteerit (Lämpökestoiset SFS 4088 (2001) koliformiset bakteerit) Fluoridi, F SFS-EN ISO :2009, IC < 0,2 mg/l: ± 25 % > 0,2 mg/l: ± 10 % Fluoridi, F, manuaalinen menetelmä SFS 3027 (1976) (Novalab 025.A) 0,5 mg/l: ± 0,05 mg/l > 0,5 mg/l: ± 10 % Määritysraja 0,010 mg/l Akkreditointi / matriisi Talous- ja luonnonvesi 0,1 mg/l Talous- ja luonnonvesi SFS (2005). Liukoisen Fosfaattifosfori (liukoinen), fosfaattifosforin määrityksessä näyte < 0,010 mg/l: ± 0,003 mg/l 0,003 mgp/l PO 4 -P suodatetaan (0,40 µm tai 0,45 µm) 0,010 mg/l: ± 25 % ennen määritystä. (Novalab 092) Jodometrinen menetelmä SFS-EN < 2 mg/l: ± 0.2 mg/l Happi, O 2 0,2 mg/l Ei (1993) > 2 mg/l: ± 10 % Hiilidioksidi, CO 2 modifioitu SFS 3005 (1981) 0.4 mg/l: ± 25 % 0,4 mg/l Ei Hopea, Ag AAS liekki (Perkin Elmerin ohje) > 0,1 mg/l: ± 25 % 0,1 mg/l Ei Hopea, Ag SFS-EN ISO 11885:2009, > 0,1 mg/l: ± 25 % 0,1 mg/l Ei Kadmium, Cd (liukoinen ja Kadmium, Cd (liukoinen ja Kadmium, Cd Kalium, K Kalsium, Ca Kemiallinen hapenkulutus KHT (Mn) 0,1 100 µg/l: ± 13 % 0,1 µg/l Talous- ja luonnonvesi 0,1 100 µg/l: ± 14 % 0,1 µg/l Jätevesi 0,006 0,1 mg/l: ± 50 % SFS-EN ISO (Novalab 068), 0,11 0,5 mg/l: ± 20 % > 0,5 mg/l: ± 10 % 0,006 mg/l Ei SFS-EN ISO (Novalab 067), 1,0 mg/l: ± 50 % > 1,0 mg/l: ± 10 % 0,1 mg/l Talous- ja luonnonvesi SFS-EN ISO (Novalab 067), SFS 3036 (1981) (Novalab 036) < 1,0 mg/l: ± 0,5 mg/l 1,0 5 mg/l: ± 30 % > 5 mg/l: ± 20 % 1,0 mg/l: ± 30 % 1,0 5,0 mg/l: ± 20 % > 5,0 mg/l: ± 15 % 4,0 mg/l: ± 30 % Kemiallinen hapenkulutus, KMnO 4, permanganaattiluku SFS 3036 (1981) (Novalab 036) 4,0 20 mg/l: ± 20 % > 20 mg/l: ± 15 % Kemiallinen hapenkulutus < 100 mg/l: ± 15 mg/l ISO (2002) (Novalab 087) COD(Cr) > 100 mg/l: ± 15 % Kiintoaine, GF/A-suodatin SFS-EN 872 (2005) (Novalab 091) < 3 mg/l: ± 0,5 mg/l > 3 mg/l: ± 20 % Kiintoaine, GF/C-suodatin SFS-EN 872 (2005) (Novalab 091) < 3 mg/l: ± 0,5 mg/l > 3 mg/l: ± 20 % Kiintoaine, 0,4 µm suodatin SFS-EN 872 (2005) mod. (Novalab 091) Kloori, Cl 2, vapaa-, kokonaisja HachLange, valmisputkimenetelmä sidottu-, talous- ja LCK310, perustuu SFS-EN ISO luonnonvedet 2 (Novalab 097) Koboltti, Co (liukoinen ja Koboltti, Co (liukoinen ja Koboltti, Co Kloridi, Cl Kloridi, Cl, manuaalinen menetelmä Kloridi, Cl, jätevedestä, manuaalinen menetelmä SFS-EN ISO (Novalab 068), SFS-EN ISO :2009, IC Novalab 020 Novalab 020 < 30 mg/l: ± 7 mg/l > 30 mg/l: ± 25 % 0,1 mg/l Talous- ja luonnonvesi 0,5 mgo/l Talous- ja luonnonvesi 2,0 mgo/l Talous- ja luonnonvesi 15 mg/l Luonnon- ja 2 mg/l Jätevesi 2 mg/l Luonnonvesi 2 mg/l Ei 0,05 mg/l Ei 0,1 100 µg/l: ± 19 % 0,1 µg/l Talous- ja luonnonvesi 0,1 100 µg/l: ± 18 % 0,1 µg/l Jätevesi 0,006 0,1 mg/l: ± 50 % 0,11 0,5 mg/l: ± 20 % > 0,5 mg/l: ± 10 % < 0,2 mg/l: ± 15 % > 0,2 mg/l: ± 10 % < 10 mg/l: ± 2 mg/l > 10 mg/l: ± 20 % < 10 mg/l: ± 2 mg/l > 10 mg/l: ± 20 % 0,006 mg/l Ei 0,050 mg/l 0,5 mg/l Talous- ja luonnonvesi 0,5 mg/l Ei SYNLAB Analytics Services Finland Oy Lepolantie Karkkila Finland Puh karkkila@synlab.com Y-tunnus Kotipaikka Karkkila Alv.rek.

16 Versio JSa & EL 3/7 VESIANALYYSIMENETELMÄT, MITTAUSEPÄVARMUUDET, MÄÄRITYSRAJAT SEKÄ AKKREDITOINNIT Analyysi Menetelmä Mittausepävarmuus (ns. laajennettu* mittausepävarmuus) Klorofylli-a SFS 5772 (1993) (Novalab 082) < 2 ug/l: ± 0,4 ug/l > 2 ug/l: ± 20 % Kokonaisfosfori, P SFS-EN ISO (2005), Novalab < 0,010 mg/l: ± 0,003 mg/l 092 0,010 mg/l: ± 22 % Kokonaisfosfori, P Kokonaiskovuus Kokonaispesäkeluku (heterotrotrofisten bakteerien kokonaismäärä) Kokonaistyppi, N Kokonaistyppi, N, luonnonvedet, jätevedet SFS-EN ISO (Novalab 067), SFS-EN ISO (Novalab 067), (Ca+ Mg), laskennallinen SFS-EN ISO 6222 (1999) SFS-EN ISO (1998) (Novalab 085) SFS 5505 (1988), modifioitu, kjeldahl (Novalab 001.A) < 0,5 mg/l: ± 0,25 mg/l > 0,5mg/l: ± 20 % (luonnonvesi) > 0,5mg/l: ± 10 % (talousvesi) Laskennallinen kalsiumin ja magnesiumin tulosten mittausepävarmuuksista 0,5 mg/l: ± 50 µg/l > 0,5 mg/l: ± 10 % 2 mg/l: ± 50 % 2 10 mg/l: ± 30 % > 10 mg/l : ± 20 % Määritysraja Akkreditointi / matriisi 0,7 ug/l Luonnonvesi 0,003 mg/l Luonnon- ja 0,1 mg/l Talous- ja luonnonvesi 0,01 mmol/l ; 0,056 dh 0,1 mg/l Talous- ja luonnonvesi Talousvesi ja uimaallasvesi 0,5 mg/l Ei Koliformisten bakteerien kokonaismäärä Kromi, Cr (liukoinen ja Kromi, Cr (liukoinen ja Kromi, Cr Kromi, 6-arvoinen, Cr (VI) Kupari, Cu (liukoinen ja Kupari, Cu (liukoinen ja Kupari, Cu Lyijy, Pb (liukoinen ja Lyijy, Pb (liukoinen ja Lyijy, Pb Magnesium, Mg Mangaani, Mn (liukoinen ja Mangaani, Mn (liukoinen ja Mangaani, Mn SFS 3016 (2001) Talous- ja luonnonvesi ISO :2012 Talous-, verkosto-, luonnon- ja 0,1 100 µg/l: ± 22 % 0,1 µg/l Talous- ja luonnonvesi 0,5 100 µg/l: ± 23 % 0,5 µg/l Jätevesi 0,006 0,1 mg/l ± 50 % SFS-EN ISO (Novalab 068), 0,11 0,5 mg/l ± 20 % > 0,5 mg/l ± 10 % 0,006 mg/l Ei Novalab 024, spektrofotometrinen määritys ± 20 % 0,01 mg/l Ei SFS-EN ISO (2016) muunneltu (Novalab 0,5 100 µg/l: ± 16 % 0,5 µg/l Talous- ja luonnonvesi 0,5 100 µg/l: ± 14 % 0,5 µg/l Jätevesi SFS-EN ISO (Novalab 067), < 0,1 mg/l ± 50 % 0,1 mg/l ± 10 % 0,01 mg/l Talous- ja luonnonvesi 0,1 500 µg/l: ± 25 % 0,1 µg/l Talous- ja luonnonvesi 0,2 500 µg/l: ± 18 % 0,2 µg/l Jätevesi SFS-EN ISO (Novalab 068), 0,006 0,1 mg/l ± 50 % 0,11 0,5 mg/l ± 20 % > 0,5 mg/l ± 10 %. < 0,5 mg/l: ± 50 % 0,5 mg/l: ± 20 % 0,01 mg/l Ei SFS-EN ISO (Novalab 067), 0,1 mg/l Talous- ja luonnonvesi 0,3 500 µg/l: ± 14 % 0,3 µg/l Talous- ja luonnonvesi 2,5 500 µg/l: ± 18 % 2,5 µg/l Jätevesi Novalab 067 Molybdeeni, Mo (liukoinen ja Molybdeeni, Mo (liukoinen ja < 0,1 mg/l: ± 50 % 0,1 mg/l: ± 20 % 0,01 mg/l Talous- ja luonnonvesi 0,1 500 µg/l: ± 26 % 0,1 µg/l Talous- ja luonnonvesi 0,1 500 µg/l: ± 16 % 0,1 µg/l Jätevesi SYNLAB Analytics Services Finland Oy Lepolantie Karkkila Finland Puh karkkila@synlab.com Y-tunnus Kotipaikka Karkkila Alv.rek.

17 Versio JSa & EL 4/7 VESIANALYYSIMENETELMÄT, MITTAUSEPÄVARMUUDET, MÄÄRITYSRAJAT SEKÄ AKKREDITOINNIT Analyysi Menetelmä Mittausepävarmuus (ns. laajennettu* mittausepävarmuus) Natrium, Na SFS-EN ISO (Novalab 067), < 1,0 mg/l: ± 50 % 1,0 mg/l: ± 10 % Nitraatti- ja nitriittitypen summa, NO3-N + NO2-N Nitraattityppi (laskennallinen), NO 3 -N Nitriittityppi, NO 2 -N Nitriittityppi, NO 2 -N Nitraatti, NO 3 Nitraattityppi, NO 3 -N Nikkeli, Ni (liukoinen ja Nikkeli, Ni (liukoinen ja Nikkeli, Ni SFS-EN ISO (1997) (Novalab 083) SFS-EN ISO (1997) (Novalab 094) SFS-EN ISO (1997) (Novalab 084) Novalab 002.B, HPLC SFS-EN ISO :2009, IC Novalab 002.B, HPLC SFS-EN ISO (Novalab 068), ph, automaattinen titraattori SFS 3021 (1979) (Novalab 079) ph, manuaalinen menetelmä < 20 µg/l: ± 2 µg/l > 20 µg/l: ± 10 % < 20 µg/l: ± 2 µg/l > 20 µg/l: ± 10 % < 10 µg/l: ± 2 µg/l 10 µg/l: ± 10 % µg/l: ± 30 % µg/l: ± 20 % > 300 µg/l : ± 10 % < 0,2 mg/l: ± 25% > 0,2 mg/l: ± 10 % µg/l: ± 20 % > 230 µg/l: ± 10 % Määritysraja Akkreditointi / matriisi 0,1 mg/l Talous- ja luonnonvesi 7 µgn/l 7 µgn/l 2 µgn/l 15 µgn/l 0,05 mg/l 23 µgn/l Talous- ja luonnonvesi 0,2 500 µg/l: ± 15 % 0,2 µg/l Talous- ja luonnonvesi 0,5 500 µg/l: ± 18 % 0,5 µg/l Jätevesi 0,006 0,1 mg/l: ± 50 % 0,11 0,5 mg/l: ± 20 % > 0,5 mg/l ± 10 %. ± 0,25 yksikköä 0,006 mg/l Ei SFS 3021 (1979) (Novalab 017) ± 0,3 yksikköä Talous- ja luonnonvesi PIMA-raskasmetallit vesille SFS-EN ISO (Novalab 068), (As, Ba, Cd, Co, Cr, Cu, Hg, Ni, Pb, Sb, V ja Zn) 0,006 0,1 mg/l: ± 50 % 0,11 0,5 mg/l: ± 20 % > 0,5 mg/l ± 10 %. 0,006 mg/l Ei Pseudomonas aeruginosa Rauta, Fe (liukoinen ja Rauta, Fe (liukoinen ja Rauta, Fe Rikki, S SFS-EN ISO 16266:2008 Pseudalert Quanti-Tray Sameus SFS-EN ISO 7027 (2000) Seleeni, Se (liukoinen ja Seleeni, Se (liukoinen ja Sinkki, Zn (liukoinen ja Sinkki, Zn (liukoinen ja Sinkki, Zn Pakattu vesi, talousvesi, uima-allasvesi Pakattu vesi, talousvesi, uima-allasvesi µg/l: ± 35 % 5 µg/l Talous- ja luonnonvesi µg/l: ± 18 % 5 µg/l Jätevesi SFS-EN ISO (Novalab 067), < 0,1 mg/l: ± 50 % 0,1 mg/l: ± 20 % 0,01 mg/l Talous- ja luonnonvesi < 0,5 mg/l: ± 0,25 mg/l > 0,5mg/l: ± 20 % SFS-EN ISO (Novalab 067), (luonnonvesi) > 0,5mg/l: ± 10 % 0,1 mg/l Talous- ja luonnonvesi (talousvesi) < 2 NTU: ± 0,4 NTU > 2 NTU: ± 20 % 0,2 NTU Ei 0,8 100 µg/l: ± 28 % 0,8 µg/l Talous- ja luonnonvesi 0,5 100 µg/l: ± 17 % 0,5 µg/l Jätevesi 1, µg/l: ± 25 % 1,4 µg/l Talous- ja luonnonvesi 1, µg/l: ± 16 % 1,0 µg/l Jätevesi SFS-EN ISO (Novalab 067), < 0,1 mg/l: ± 50 % 0,1 mg/l: ± 10 % 0,01 mg/l Talous- ja luonnonvesi SYNLAB Analytics Services Finland Oy Lepolantie Karkkila Finland Puh karkkila@synlab.com Y-tunnus Kotipaikka Karkkila Alv.rek.

18 Versio JSa & EL 5/7 VESIANALYYSIMENETELMÄT, MITTAUSEPÄVARMUUDET, MÄÄRITYSRAJAT SEKÄ AKKREDITOINNIT Analyysi Menetelmä Mittausepävarmuus (ns. laajennettu* mittausepävarmuus) Sulfaatti, SO4 SFS-EN ISO :2009, IC < 0,2 mg/l: ± 15 % > 0,2 mg/l: ± 10 % SFS-EN ISO (Novalab 067), Sulfaatti, SO 4 (rikki), sulfaatti laskennallinen rikkituloksesta Sulfidi, S 2- HachLange, valmisputkimenetelmä LCK653 Sulfidi Suolistoperäiset enterokokkibakteerit SFS-EN ISO (2000) Enterolert Quanti-Tray Syanidi, CN, kokonais SFS 5747: 1992 Syanidi, CN, vapaa SFS 5747: 1992 Sähkönjohtokyky, manuaalinen menetelmä Sähkönjohtokyky, automaattinen titraattori Tina, Sn (kokonainen ja liukoinen) SFS-EN (1994), mittauslämpötila oc, (Novalab 042) SFS-EN (1994). Mittauslämpötilakorjaus lämpötilakompensaation avulla. (Novalab 080) < 1,0 mg/l: ± 50 % 1,0 mg/l: ± 10 % Määritysraja 0,050 mg/l Akkreditointi / matriisi 0,3 mg/l Talous- ja luonnonvesi ± 40 % 0,1 mg/l Ei < 0,1 mg/l: ± 0,02 mg/l > 0,1 mg/l: ± 20 % < 0,1 mg/l: ± 0,02 mg/l > 0,1 mg/l: ± 20 % ± 5 % 1-5 ms/m: ± 0.35 ms/m > 5 ms/m: ± 7 % Talous- ja luonnonvesi 0,01 mg/l Ei 0,01 mg/l Ei 10 µs/cm (0,01 ms/cm, 1 ms/m) 1 ms/m Talous- ja luonnonvesi SFS-EN ISO (2016), ICP-MS ± 20 % 1,0 µg/l Ei TOC/NPOC SFS-EN 1484 (1997) (Novalab 093) Trihalometaanit: dibromikloorimetaani, kloroformi, bromidikloorimetaani, bromoformi Uraani, U (liukoinen ja Uraani, U (liukoinen ja Vanadiini, V (liukoinen ja Vanadiini, V (liukoinen ja Vanadiini, V VOC-yhdisteet, C5 -C10 Novalab 066,headspace GC-MS 1,5 5 mg/l: ± 1 mg/l > 5 mg/l: ± 20 % < 40 µg/l: ± 50 % 40 µg/l: ± 15 % 1,5 mg/l 4 µg/l Ei 0,2 100 µg/l: ± 13 % 0,2 µg/l Talous- ja luonnonvesi 0,1 100 µg/l: ± 22 % 0,1 µg/l Jätevesi 0,1 500 µg/l: ± 21 % 0,1 µg/l Talous- ja luonnonvesi 0,1 500 µg/l: ± 19 % 0,1 µg/l Jätevesi 0,006 0,1 mg/l: ± 50 % SFS-EN ISO (Novalab 068), 0,11 0,5 mg/l: ± 20 % > 0,5 mg/l: ± 10 % 0,006 mg/l Ei 0,05 0,2 mg/l ± 50 % Novalab 040, headspace GC-MS 0,2 0,5 mg/l ± 30 % 0,05 mg/l EI > 0,5 mg/l ± 20 %. VOC-yhdisteet, aromaattiset- Novalab 040, headspace GC-MS, oksygenaatit, vedestä VOC-yhdisteet, halogenoidut- Novalab 040, headspace GC-MS Väri SFS-EN ISO 7887 (1995) Öljyhiilivedyt, C10-C40 (jakeet C10-C21 ja C21- C39) Novalab 053, GC -FID 0,001 0,01 mg/l: ± 100 % 0,011 0,1 mg/l: ± 50% 0,11 1,0 mg/l: ± 30 % > 1,01 mg/l: ± 20 %. 0,001 0,01 mg/l: ± 100 % 0,011 0,1 mg/l: ± 50% 0,11 1,0 mg/l: ± 30 % > 1,0 mg/l: ± 20 % < 20: ± 5 värilukuyksikköä mg/l: ± 20 % > 70: ± 13 % 0,05 0,2 mg/l: ± 50 % 0,2 0,5 mg/l: ± 30 % > 0,5 mg/l: ± 20 % 0,001 mg/l Talous- ja luonnonvesi (MTBE, TAME, bentseeni, tolueeni, o-, m ja p-ksyleeni, 1,2,4- trimetyylibentseeni, styreeni) 0,001 mg/l Ei 5 mgpt/l Ei 0,05 mg/l SYNLAB Analytics Services Finland Oy Lepolantie Karkkila Finland Puh karkkila@synlab.com Y-tunnus Kotipaikka Karkkila Alv.rek.

19 Versio JSa & EL 6/7 VESIANALYYSIMENETELMÄT, MITTAUSEPÄVARMUUDET, MÄÄRITYSRAJAT SEKÄ AKKREDITOINNIT Analyysi Menetelmä Mittausepävarmuus (ns. laajennettu* mittausepävarmuus) Määritysraja Akkreditointi / matriisi *) Laajennettu mittausepävarmuus: Tulos on 95 % todennäköisyydellä ilmoitetun vaihteluvälin sisällä. SYNLAB Analytics Services Finland Oy Lepolantie Karkkila Finland Puh karkkila@synlab.com Y-tunnus Kotipaikka Karkkila Alv.rek.

20 Versio JSa & EL 7/7 VESIANALYYSIMENETELMÄT, MITTAUSEPÄVARMUUDET, MÄÄRITYSRAJAT SEKÄ AKKREDITOINNIT Muutokset verrattuna edelliseen versioon: - Lisätty SYNLAB-logo - Muutettu asettelua - ICP-MS:n standardin vuosiluku päivitetty 2016:ksi - Lisätty uima-allasvesi kokonaispesäkelukumäärityksen pätevyysalueeseen SFS päivitetty kloridin, manuaalisen menetelmä 020, mittausepävarmuus - poistettu trihalometaaniyhdisteiden akkreditointi uima-allasvesille - poistettu tiheyden määritys areometrilla - IC:n nitraatin määritysraja nostettu 0,015 mg/l 0,050 mg/l Eeva Luoma Laatupäällikkö SYNLAB Analytics Services Finland Oy Lepolantie Karkkila Finland Puh karkkila@synlab.com Y-tunnus Kotipaikka Karkkila Alv.rek.
