HITSATUT PROFIILIT EN KÄSIKIRJA (v.2010)

Transkriptio

1 EN KÄSIKIRJA (v.2010) Täsmennykset ja painovirhekorjaukset : Sivu 27: Sivun alaosassa, ennen kursivoitua tekstiä: standardin EN mukaiset..., ks. taulukot 1.6 ja 1.7 standardin EN mukaiset..., ks. taulukko 1.6 Sivu 53: Toinen kappale:..., ja joita koskevan harmonisoidun tuotestandardin tai Eurooppalaisen teknisen hyväksyntäohjeen (ETAG) CE-merkinnän siirtymäaika on päättynyt...., ja joita koskevan harmonisoidun tuotestandardin tai Eurooppalaisen teknisen hyväksyntäohjeen (ETAG) CE-merkinnän siirtymäaika on päättynyt. Sivu 247: Kaava (2.266): Korjataan kaavassa olevat painovirheet (2 kpl): I st m b wo u E π b I m st b w E π u b Sivu 370: Esimerkki 3.1: Sivun puolivälin alapuolella: Korjataan koordinaatiston vaaka-akselin (= tässä sauvan pituusakseli) merkintävirhe: pystysuunnassa z = 200 mm, vaakasuunnassa y = 35 mm pystysuunnassa z = 200 mm, vaakasuunnassa x = 35 mm Korjataan vastaava merkintävirhe myös alempana laskenta-kaavassa: M V Ed V b.ed = y Ed =... I p 10 V b.ed M Ed I p V Ed = x =

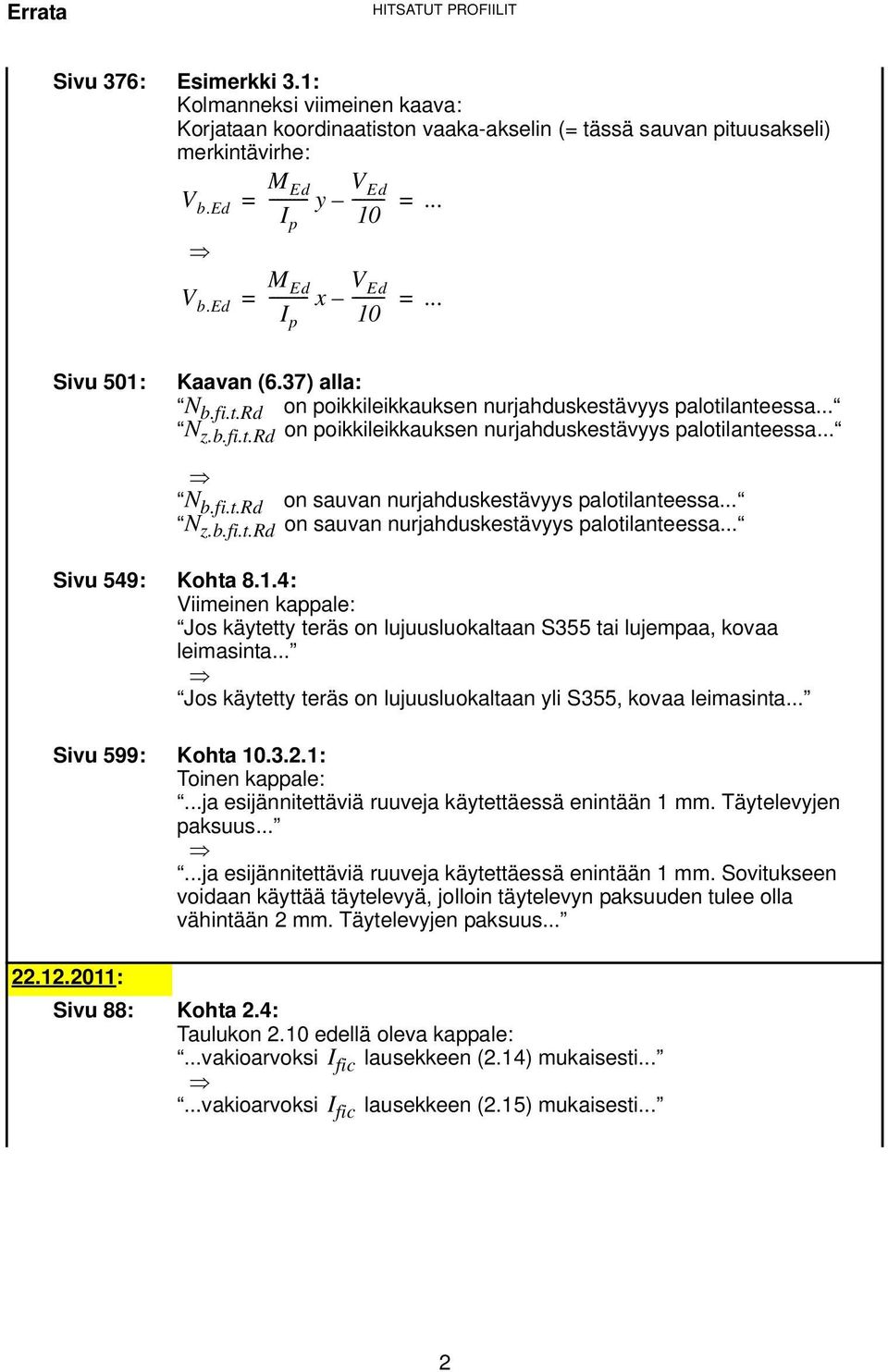

2 Sivu 376: Esimerkki 3.1: Kolmanneksi viimeinen kaava: Korjataan koordinaatiston vaaka-akselin (= tässä sauvan pituusakseli) merkintävirhe: M V Ed V b.ed = y Ed =... I p 10 V b.ed M Ed I p V Ed = x = Sivu 501: Kaavan (6.37) alla: N b.fi.t.rd on poikkileikkauksen nurjahduskestävyys palotilanteessa... N z.b.fi.t.rd on poikkileikkauksen nurjahduskestävyys palotilanteessa... N b.fi.t.rd on sauvan nurjahduskestävyys palotilanteessa... N z.b.fi.t.rd on sauvan nurjahduskestävyys palotilanteessa... Sivu 549: Kohta 8.1.4: Viimeinen kappale: Jos käytetty teräs on lujuusluokaltaan S355 tai lujempaa, kovaa leimasinta... Jos käytetty teräs on lujuusluokaltaan yli S355, kovaa leimasinta... Sivu 599: Kohta : Toinen kappale:...ja esijännitettäviä ruuveja käytettäessä enintään 1 mm. Täytelevyjen paksuus......ja esijännitettäviä ruuveja käytettäessä enintään 1 mm. Sovitukseen voidaan käyttää täytelevyä, jolloin täytelevyn paksuuden tulee olla vähintään 2 mm. Täytelevyjen paksuus : Sivu 88: Kohta 2.4: Taulukon 2.10 edellä oleva kappale:...vakioarvoksi I fic lausekkeen (2.14) mukaisesti......vakioarvoksi I fic lausekkeen (2.15) mukaisesti... 2

3 Sivu 425: Kuva 4.1: max min min max ( ) max Korvataan kuvalla: min max min max ( ) max Sivu 575: Kohta 8.7.3: Toinen kappale:...yleisin puhdistusaste on Sa 2....Yleisin puhdistusaste on Sa 2½. Sivu 575: Taulukko 8.22: Ensimmäinen sarake, kolmas solu: Sa 2 Sa 2½ Sivu 583: Kohta 8.8.3: Kolmas kappale: Toteutuseritelmässä tulee määrittää rasitusluokissa... Toteutuseritelmässä tulee määrittää eri rasitusluokissa... Sivu 598: Kohta : Ensimmäinen kappale:...samalla on myös varmistettava, että mutterin kantopinnan ja ruuvin kierteettömän varren väliin tulee jäädä yksi kierre kierteen päätteen lisäksi. Esijännitetyillä ruuveilla tulee jäädä neljä täyttä kierrettä (kierteen pääte mukaan lukien) mutterin kantopinnan ja kierteettömän varren väliin....samalla on myös varmistettava, että esijännittämättömillä ruuveilla mutterin kantopinnan ja ruuvin kierteettömän varren väliin jää vähintään yksi kierre kierteen päätteen lisäksi. Esijännitetyillä ruuveilla mutterin kantopinnan ja ruuvin kierteettömän varren väliin tulee jäädä vähintään neljä täyttä kierrettä kierteen päätteen lisäksi. 3

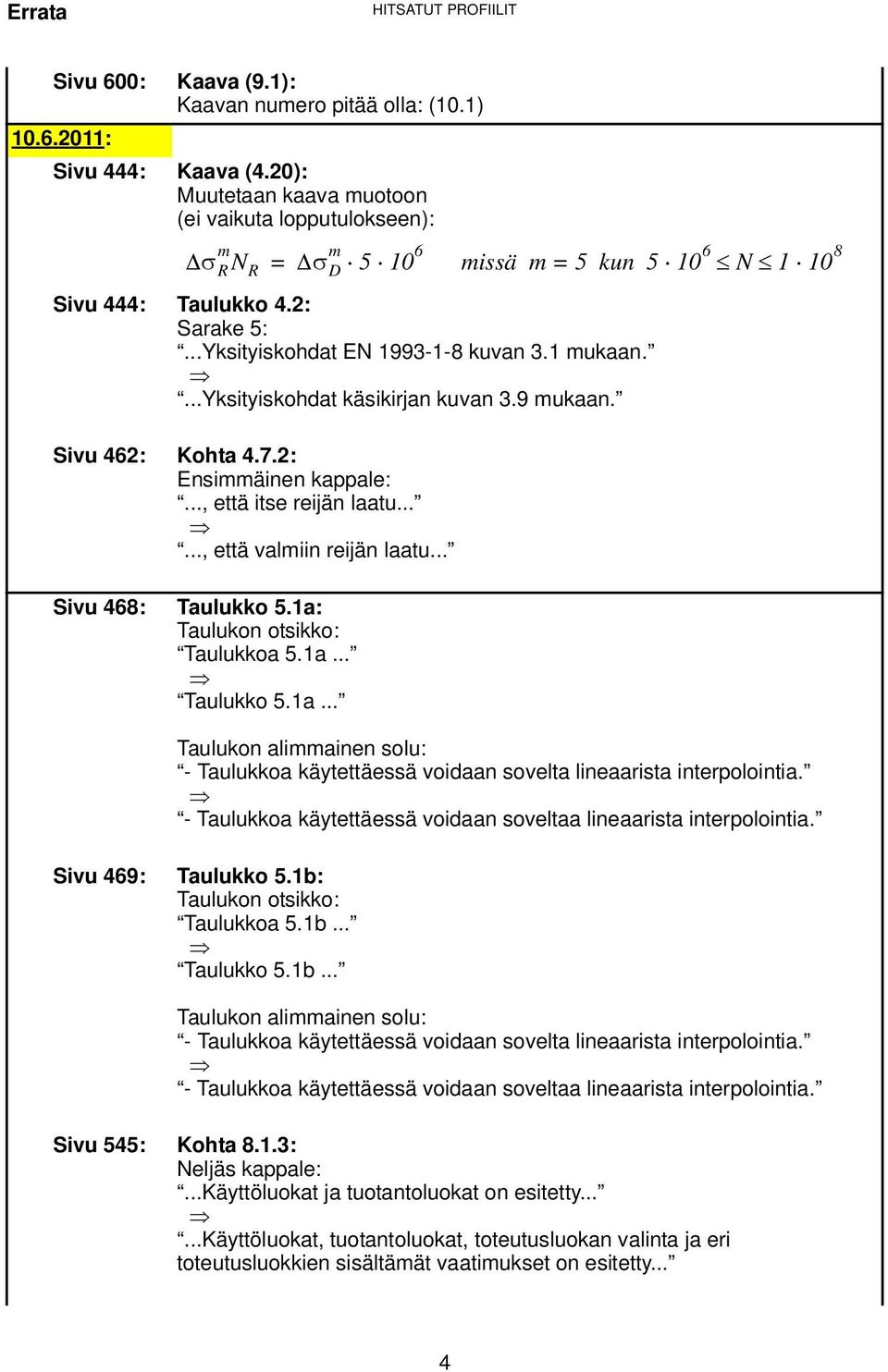

4 Sivu 600: Kaava (9.1): Kaavan numero pitää olla: (10.1) : Sivu 444: Kaava (4.20): Muutetaan kaava muotoon (ei vaikuta lopputulokseen): m R N R = m D missä m = 5 kun N Sivu 444: Taulukko 4.2: Sarake 5:...Yksityiskohdat EN kuvan 3.1 mukaan....yksityiskohdat käsikirjan kuvan 3.9 mukaan. Sivu 462: Kohta 4.7.2: Ensimmäinen kappale:..., että itse reijän laatu......, että valmiin reijän laatu... Sivu 468: Taulukko 5.1a: Taulukon otsikko: Taulukkoa 5.1a... Taulukko 5.1a... Taulukon alimmainen solu: - Taulukkoa käytettäessä voidaan sovelta lineaarista interpolointia. - Taulukkoa käytettäessä voidaan soveltaa lineaarista interpolointia. Sivu 469: Taulukko 5.1b: Taulukon otsikko: Taulukkoa 5.1b... Taulukko 5.1b... Taulukon alimmainen solu: - Taulukkoa käytettäessä voidaan sovelta lineaarista interpolointia. - Taulukkoa käytettäessä voidaan soveltaa lineaarista interpolointia. Sivu 545: Kohta 8.1.3: Neljäs kappale:...käyttöluokat ja tuotantoluokat on esitetty......käyttöluokat, tuotantoluokat, toteutusluokan valinta ja eri toteutusluokkien sisältämät vaatimukset on esitetty... 4

5 : Sivu 431: Kohta 4.5.1: Ensimmäinen kappale:..., joista kaksi suurinta väsymisluokkaa......, joista kaksi parasta (korkeinta) väsymisluokkaa... Sivu 435: Kaava (4.9): Muutetaan kaava muotoon: 3 ( n i i ) C n ( j ) j E.2 = ja lisätään selitteeseen: C on tarkasteltavan rakenneyksityiskohdan väsymisluokan mukainen vakio, joka lasketaan kaavasta (4.2) 5

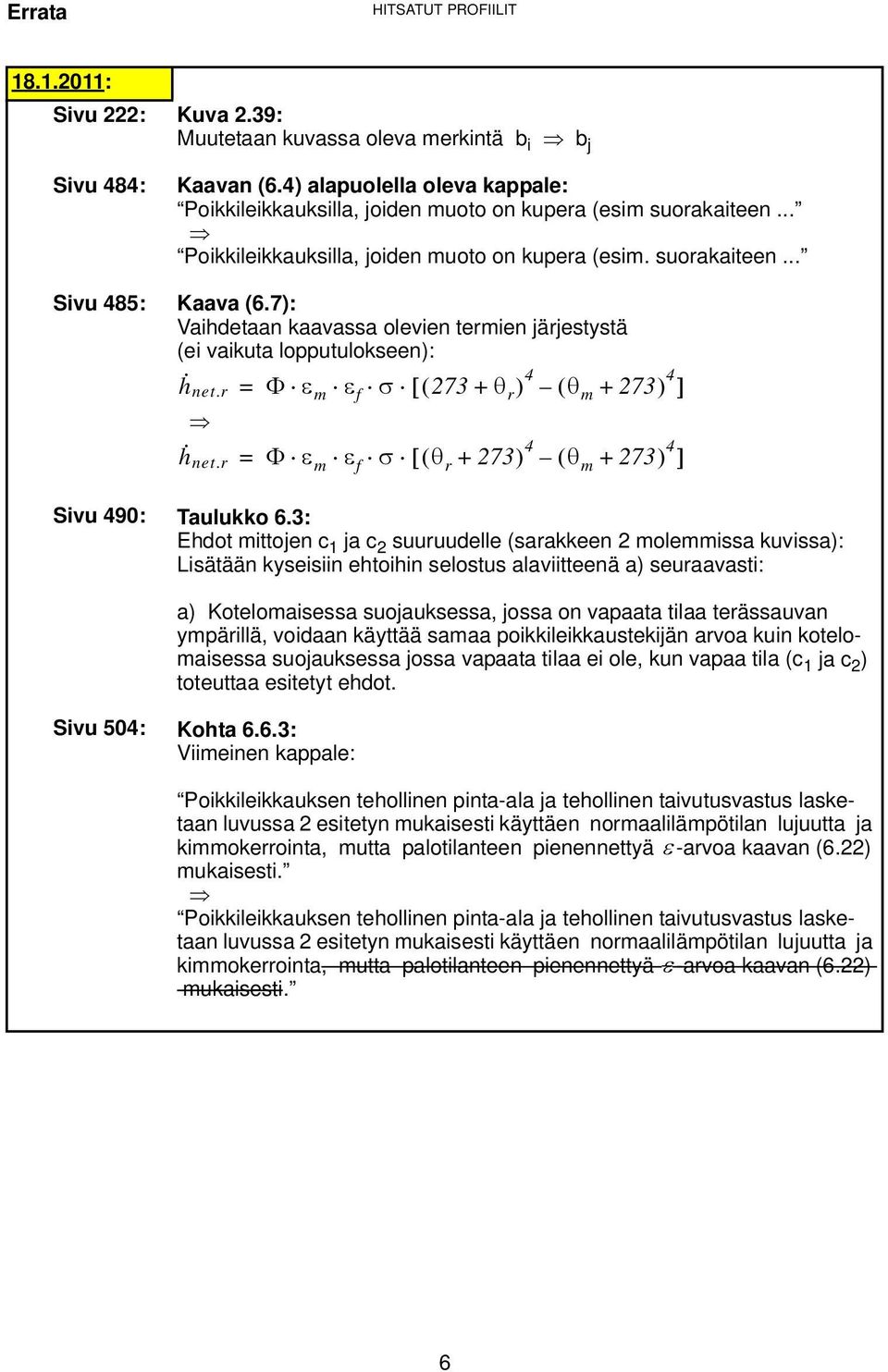

6 : Sivu 222: Sivu 484: Sivu 485: Sivu 490: Kuva 2.39: Muutetaan kuvassa oleva merkintä b i b j Kaavan (6.4) alapuolella oleva kappale: Poikkileikkauksilla, joiden muoto on kupera (esim suorakaiteen... Poikkileikkauksilla, joiden muoto on kupera (esim. suorakaiteen... Kaava (6.7): Vaihdetaan kaavassa olevien termien järjestystä (ei vaikuta lopputulokseen): h net.r = Φ ε m ε f [( θ r ) 4 ( θ m + 273) ] h net.r = Φ ε m ε f [( θ r + 273) ( θ m + 273) ] Taulukko 6.3: Ehdot mittojen c 1 ja c 2 suuruudelle (sarakkeen 2 molemmissa kuvissa): Lisätään kyseisiin ehtoihin selostus alaviitteenä a) seuraavasti: a) Kotelomaisessa suojauksessa, jossa on vapaata tilaa terässauvan ympärillä, voidaan käyttää samaa poikkileikkaustekijän arvoa kuin kotelomaisessa suojauksessa jossa vapaata tilaa ei ole, kun vapaa tila (c 1 ja c 2 ) toteuttaa esitetyt ehdot. Sivu 504: Kohta 6.6.3: Viimeinen kappale: Poikkileikkauksen tehollinen pinta-ala ja tehollinen taivutusvastus lasketaan luvussa 2 esitetyn mukaisesti käyttäen normaalilämpötilan lujuutta ja kimmokerrointa, mutta palotilanteen pienennettyä ε -arvoa kaavan (6.22) mukaisesti. Poikkileikkauksen tehollinen pinta-ala ja tehollinen taivutusvastus lasketaan luvussa 2 esitetyn mukaisesti käyttäen normaalilämpötilan lujuutta ja kimmokerrointa, mutta palotilanteen pienennettyä ε -arvoa kaavan (6.22) mukaisesti. 6

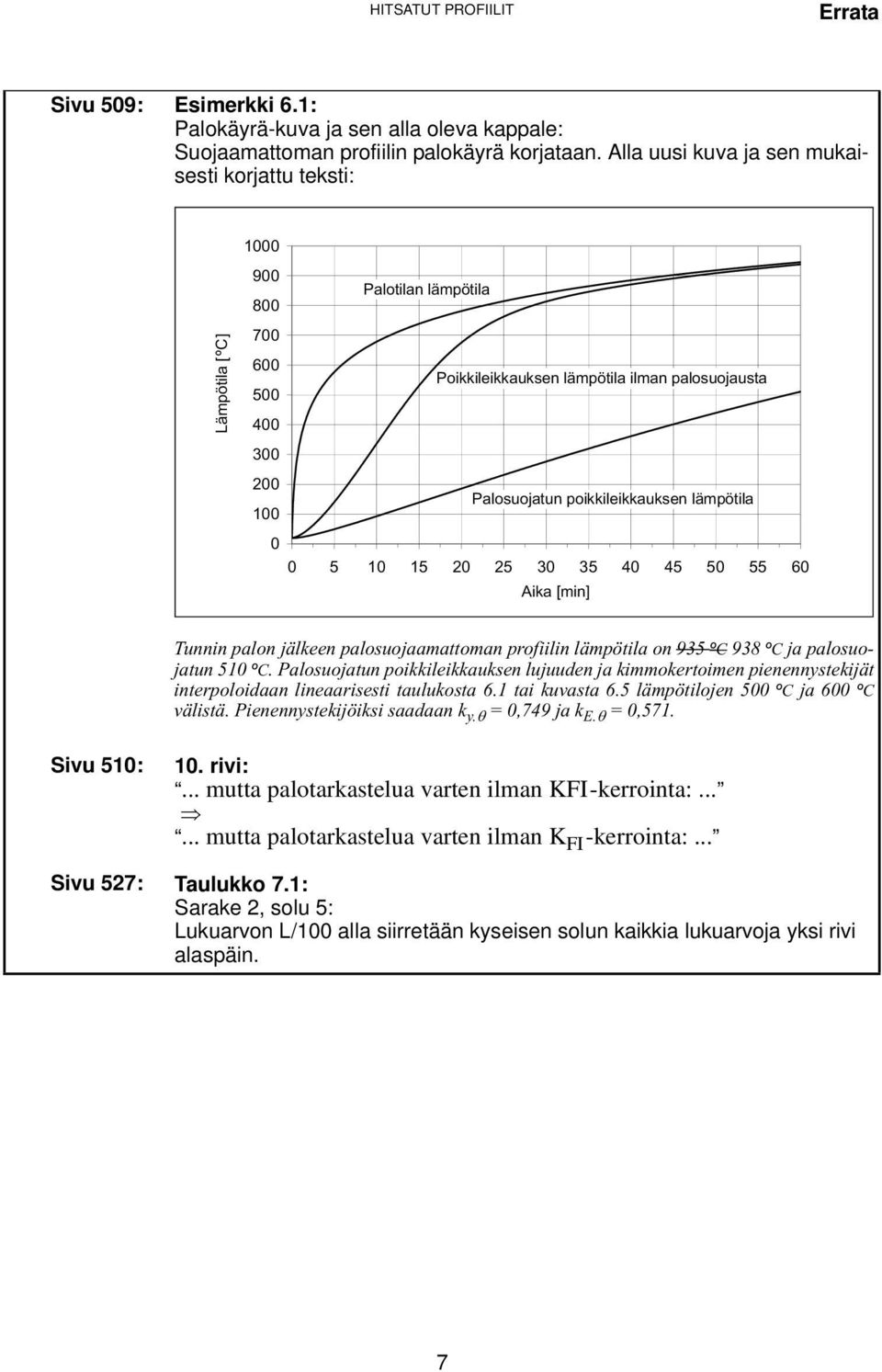

7 Sivu 509: Esimerkki 6.1: Palokäyrä-kuva ja sen alla oleva kappale: Suojaamattoman profiilin palokäyrä korjataan. Alla uusi kuva ja sen mukaisesti korjattu teksti: Lämpötila [ºC] Palotilan lämpötila Poikkileikkauksen lämpötila ilman palosuojausta Palosuojatun poikkileikkauksen lämpötila [min] Tunnin palon jälkeen palosuojaamattoman profiilin lämpötila on 935 ºC 938 ºC ja palosuojatun 510 ºC. Palosuojatun poikkileikkauksen lujuuden ja kimmokertoimen pienennystekijät interpoloidaan lineaarisesti taulukosta 6.1 tai kuvasta 6.5 lämpötilojen 500 ºC ja 600 ºC välistä. Pienennystekijöiksi saadaan k y. = 0,749 ja k E. = 0,571. Sivu 510: Sivu 527: 10. rivi:... mutta palotarkastelua varten ilman KFI-kerrointa: mutta palotarkastelua varten ilman K FI -kerrointa:... Taulukko 7.1: Sarake 2, solu 5: Lukuarvon L/100 alla siirretään kyseisen solun kaikkia lukuarvoja yksi rivi alaspäin. 7
